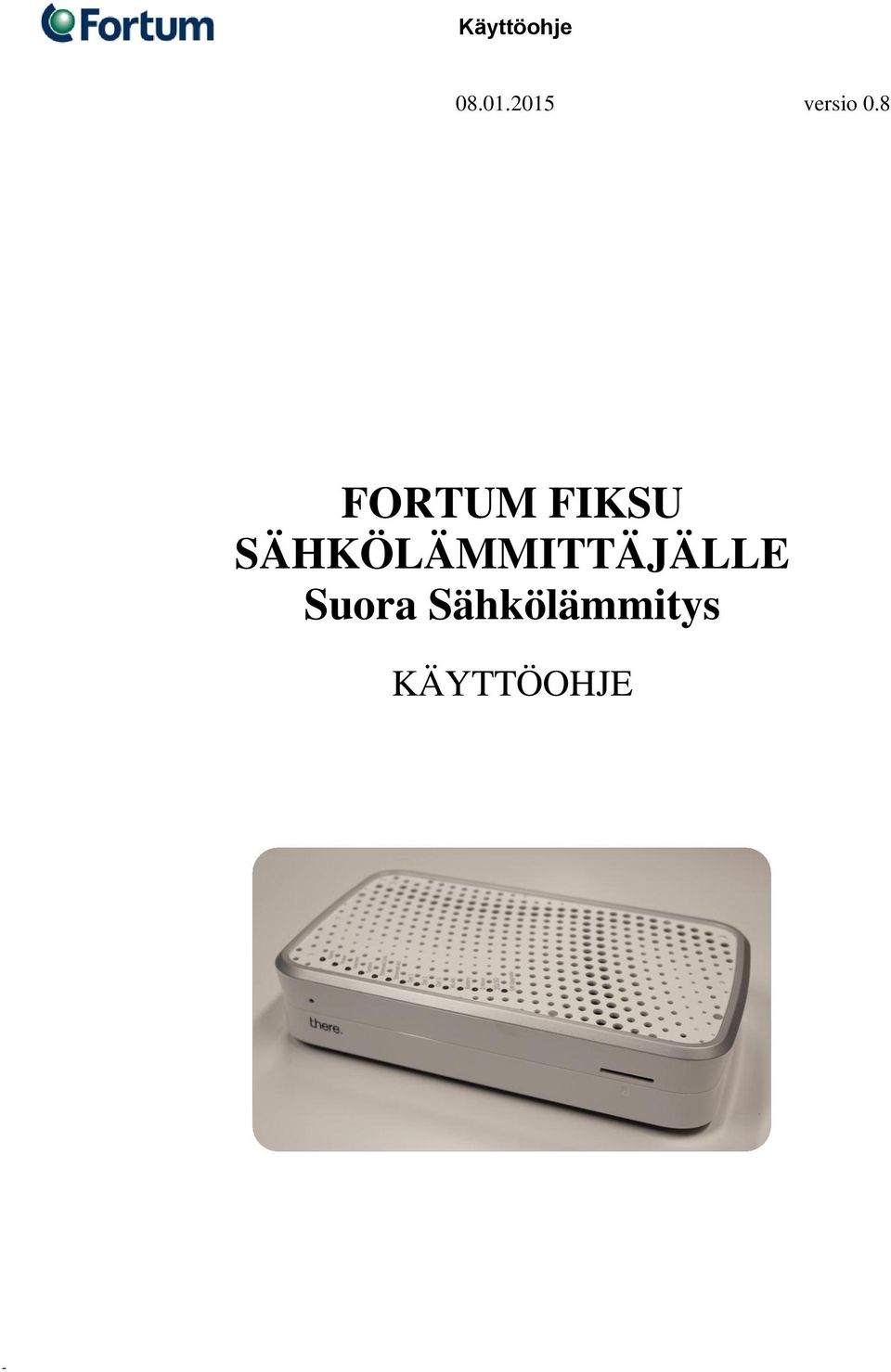

1 Käyttöohje versio 0.8 FORTUM FIKSU SÄHKÖLÄMMITTÄJÄLLE Suora Sähkölämmitys KÄYTTÖOHJE

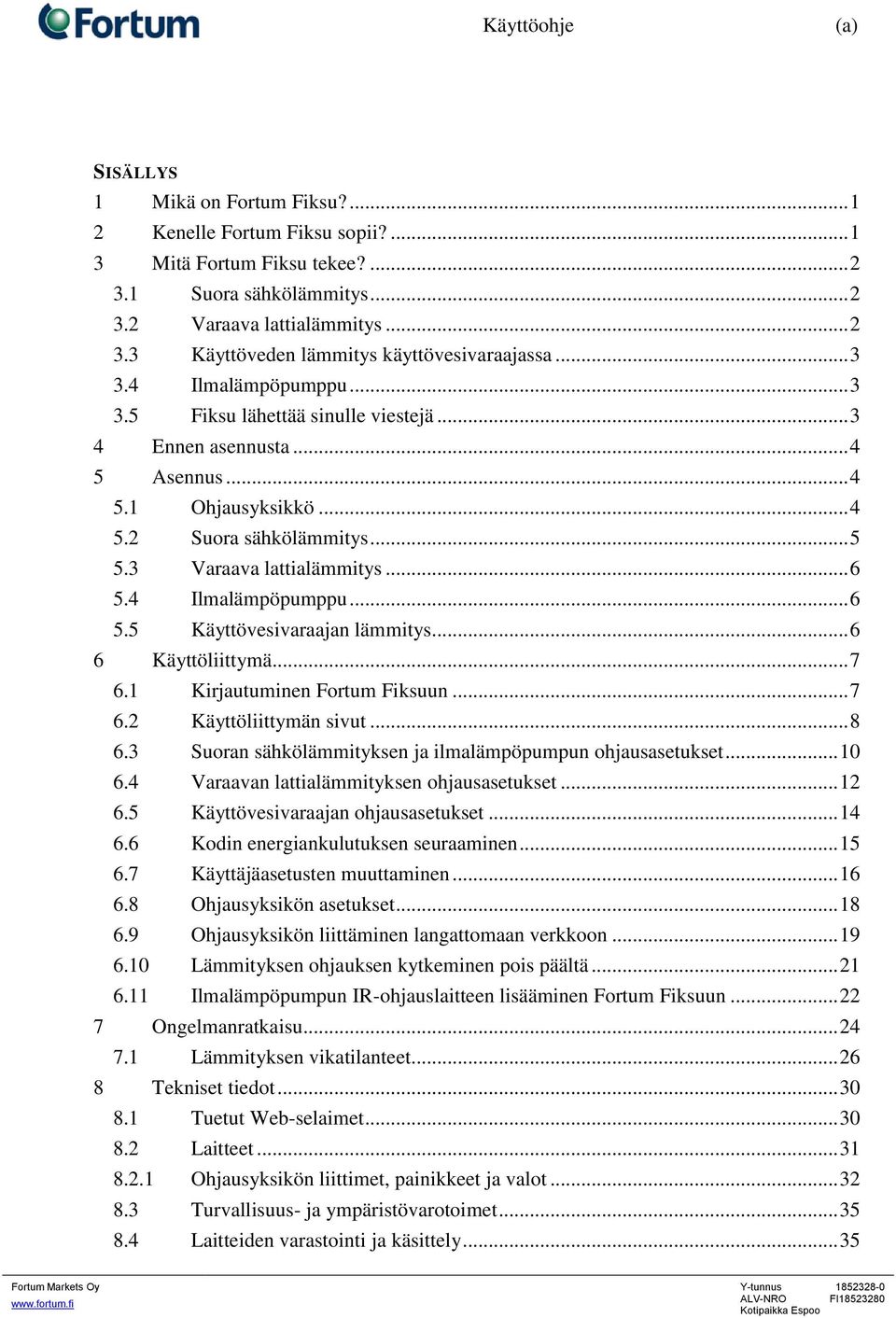

2 Käyttöohje (a) SISÄLLYS 1 Mikä on Fortum Fiksu? Kenelle Fortum Fiksu sopii? Mitä Fortum Fiksu tekee? Suora sähkölämmitys Varaava lattialämmitys Käyttöveden lämmitys käyttövesivaraajassa Ilmalämpöpumppu Fiksu lähettää sinulle viestejä Ennen asennusta Asennus Ohjausyksikkö Suora sähkölämmitys Varaava lattialämmitys Ilmalämpöpumppu Käyttövesivaraajan lämmitys Käyttöliittymä Kirjautuminen Fortum Fiksuun Käyttöliittymän sivut Suoran sähkölämmityksen ja ilmalämpöpumpun ohjausasetukset Varaavan lattialämmityksen ohjausasetukset Käyttövesivaraajan ohjausasetukset Kodin energiankulutuksen seuraaminen Käyttäjäasetusten muuttaminen Ohjausyksikön asetukset Ohjausyksikön liittäminen langattomaan verkkoon Lämmityksen ohjauksen kytkeminen pois päältä Ilmalämpöpumpun IR-ohjauslaitteen lisääminen Fortum Fiksuun Ongelmanratkaisu Lämmityksen vikatilanteet Tekniset tiedot Tuetut Web-selaimet Laitteet Ohjausyksikön liittimet, painikkeet ja valot Turvallisuus- ja ympäristövarotoimet Laitteiden varastointi ja käsittely... 35

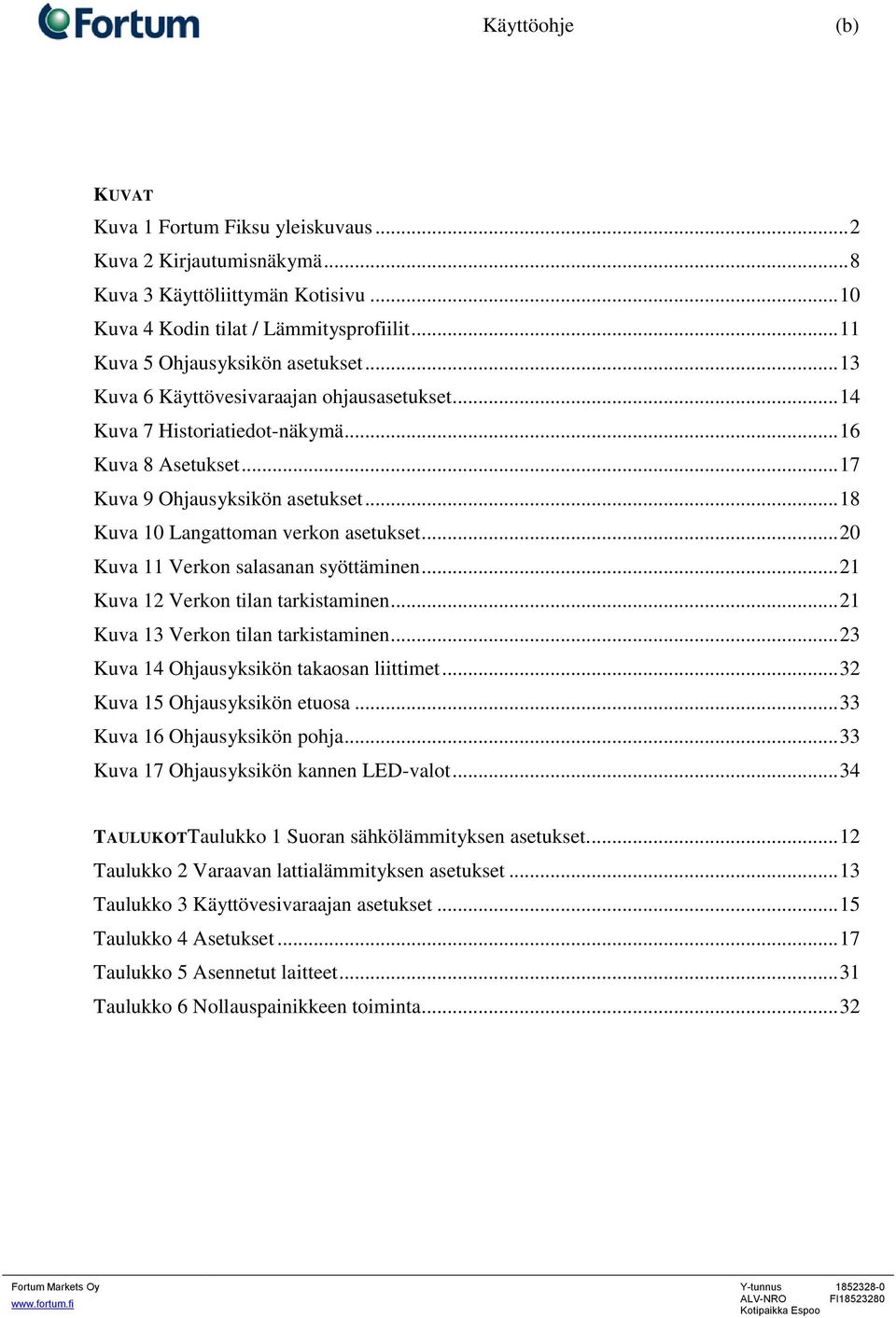

3 Käyttöohje (b) KUVAT Kuva 1 Fortum Fiksu yleiskuvaus... 2 Kuva 2 Kirjautumisnäkymä... 8 Kuva 3 Käyttöliittymän Kotisivu Kuva 4 Kodin tilat / Lämmitysprofiilit Kuva 5 Ohjausyksikön asetukset Kuva 6 Käyttövesivaraajan ohjausasetukset Kuva 7 Historiatiedot-näkymä Kuva 8 Asetukset Kuva 9 Ohjausyksikön asetukset Kuva 10 Langattoman verkon asetukset Kuva 11 Verkon salasanan syöttäminen Kuva 12 Verkon tilan tarkistaminen Kuva 13 Verkon tilan tarkistaminen Kuva 14 Ohjausyksikön takaosan liittimet Kuva 15 Ohjausyksikön etuosa Kuva 16 Ohjausyksikön pohja Kuva 17 Ohjausyksikön kannen LED-valot TAULUKOTTaulukko 1 Suoran sähkölämmityksen asetukset Taulukko 2 Varaavan lattialämmityksen asetukset Taulukko 3 Käyttövesivaraajan asetukset Taulukko 4 Asetukset Taulukko 5 Asennetut laitteet Taulukko 6 Nollauspainikkeen toiminta... 32

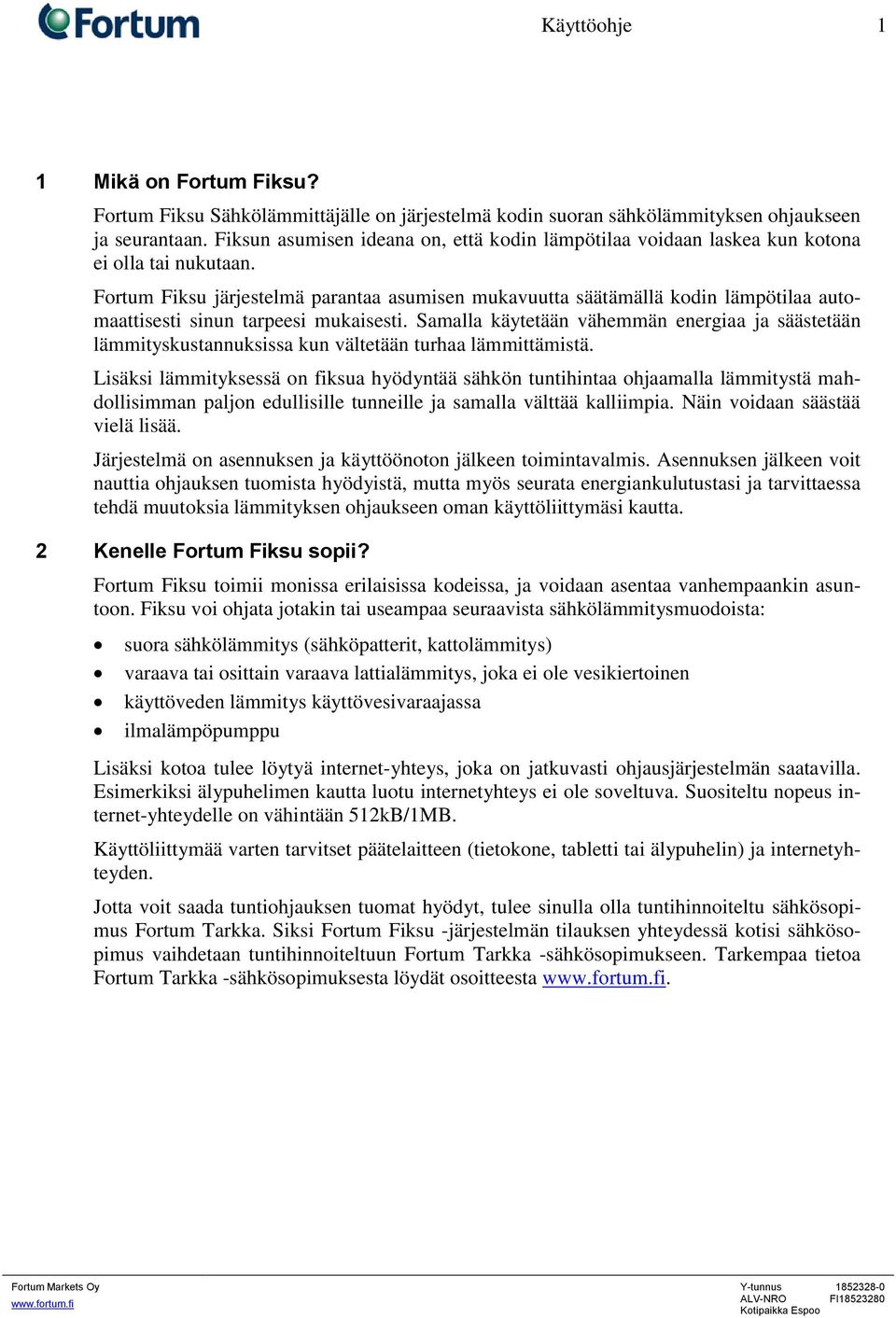

4 Käyttöohje 1 1 Mikä on Fortum Fiksu? Fortum Fiksu Sähkölämmittäjälle on järjestelmä kodin suoran sähkölämmityksen ohjaukseen ja seurantaan. Fiksun asumisen ideana on, että kodin lämpötilaa voidaan laskea kun kotona ei olla tai nukutaan. Fortum Fiksu järjestelmä parantaa asumisen mukavuutta säätämällä kodin lämpötilaa automaattisesti sinun tarpeesi mukaisesti. Samalla käytetään vähemmän energiaa ja säästetään lämmityskustannuksissa kun vältetään turhaa lämmittämistä. Lisäksi lämmityksessä on fiksua hyödyntää sähkön tuntihintaa ohjaamalla lämmitystä mahdollisimman paljon edullisille tunneille ja samalla välttää kalliimpia. Näin voidaan säästää vielä lisää. Järjestelmä on asennuksen ja käyttöönoton jälkeen toimintavalmis. Asennuksen jälkeen voit nauttia ohjauksen tuomista hyödyistä, mutta myös seurata energiankulutustasi ja tarvittaessa tehdä muutoksia lämmityksen ohjaukseen oman käyttöliittymäsi kautta. 2 Kenelle Fortum Fiksu sopii? Fortum Fiksu toimii monissa erilaisissa kodeissa, ja voidaan asentaa vanhempaankin asuntoon. Fiksu voi ohjata jotakin tai useampaa seuraavista sähkölämmitysmuodoista: suora sähkölämmitys (sähköpatterit, kattolämmitys) varaava tai osittain varaava lattialämmitys, joka ei ole vesikiertoinen käyttöveden lämmitys käyttövesivaraajassa ilmalämpöpumppu Lisäksi kotoa tulee löytyä internet-yhteys, joka on jatkuvasti ohjausjärjestelmän saatavilla. Esimerkiksi älypuhelimen kautta luotu internetyhteys ei ole soveltuva. Suositeltu nopeus internet-yhteydelle on vähintään 512kB/1MB. Käyttöliittymää varten tarvitset päätelaitteen (tietokone, tabletti tai älypuhelin) ja internetyhteyden. Jotta voit saada tuntiohjauksen tuomat hyödyt, tulee sinulla olla tuntihinnoiteltu sähkösopimus Fortum Tarkka. Siksi Fortum Fiksu -järjestelmän tilauksen yhteydessä kotisi sähkösopimus vaihdetaan tuntihinnoiteltuun Fortum Tarkka -sähkösopimukseen. Tarkempaa tietoa Fortum Tarkka -sähkösopimuksesta löydät osoitteesta.

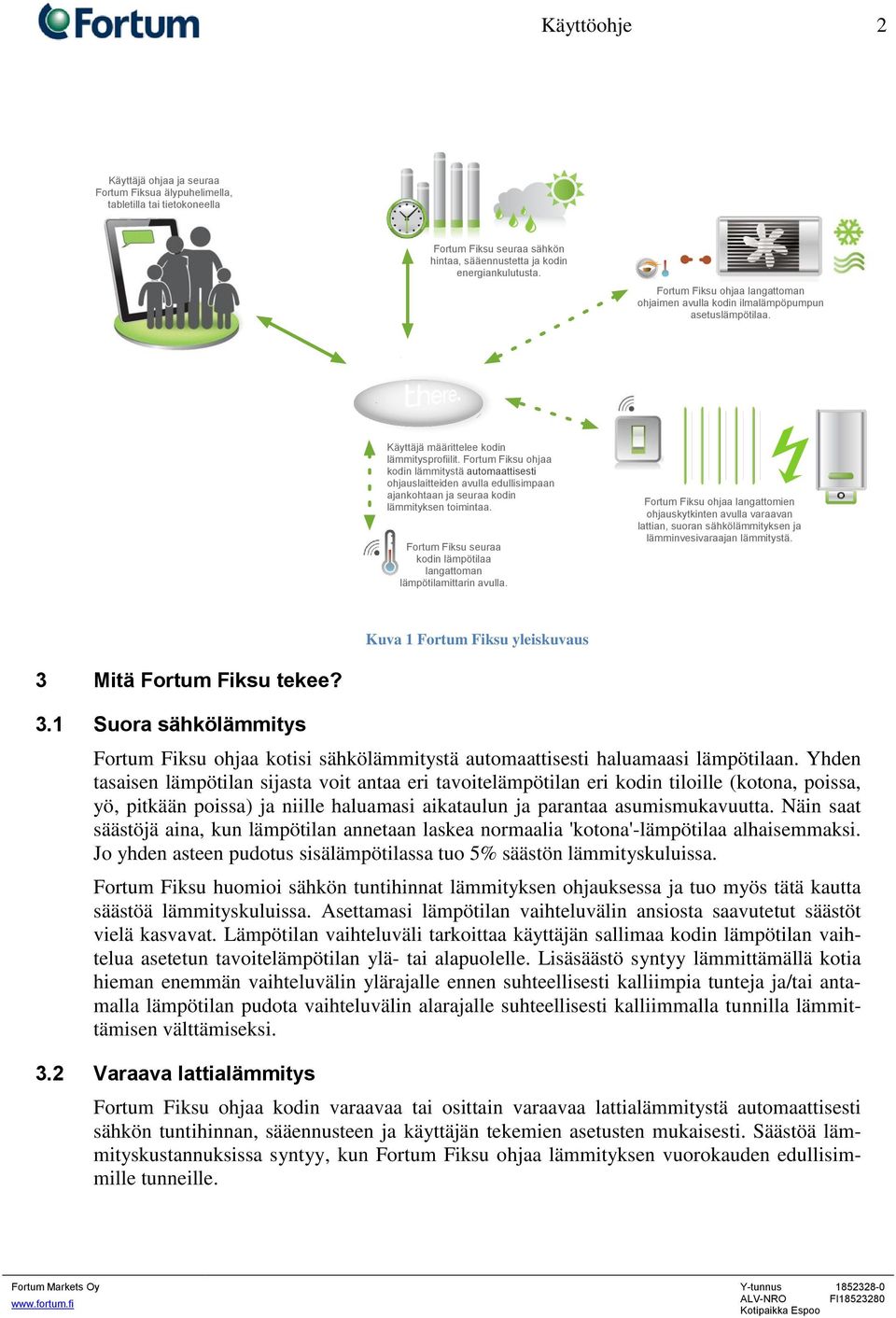

5 Käyttöohje 2 Käyttäjä ohjaa ja seuraa Fortum Fiksua älypuhelimella, tabletilla tai tietokoneella Fortum Fiksu seuraa sähkön hintaa, sääennustetta ja kodin energiankulutusta. Fortum Fiksu ohjaa langattoman ohjaimen avulla kodin ilmalämpöpumpun asetuslämpötilaa. Käyttäjä määrittelee kodin lämmitysprofiilit. Fortum Fiksu ohjaa kodin lämmitystä automaattisesti ohjauslaitteiden avulla edullisimpaan ajankohtaan ja seuraa kodin lämmityksen toimintaa. Fortum Fiksu seuraa kodin lämpötilaa langattoman lämpötilamittarin avulla. Fortum Fiksu ohjaa langattomien ohjauskytkinten avulla varaavan lattian, suoran sähkölämmityksen ja lämminvesivaraajan lämmitystä. Kuva 1 Fortum Fiksu yleiskuvaus 3 Mitä Fortum Fiksu tekee? 3.1 Suora sähkölämmitys Fortum Fiksu ohjaa kotisi sähkölämmitystä automaattisesti haluamaasi lämpötilaan. Yhden tasaisen lämpötilan sijasta voit antaa eri tavoitelämpötilan eri kodin tiloille (kotona, poissa, yö, pitkään poissa) ja niille haluamasi aikataulun ja parantaa asumismukavuutta. Näin saat säästöjä aina, kun lämpötilan annetaan laskea normaalia 'kotona'-lämpötilaa alhaisemmaksi. Jo yhden asteen pudotus sisälämpötilassa tuo 5% säästön lämmityskuluissa. Fortum Fiksu huomioi sähkön tuntihinnat lämmityksen ohjauksessa ja tuo myös tätä kautta säästöä lämmityskuluissa. Asettamasi lämpötilan vaihteluvälin ansiosta saavutetut säästöt vielä kasvavat. Lämpötilan vaihteluväli tarkoittaa käyttäjän sallimaa kodin lämpötilan vaihtelua asetetun tavoitelämpötilan ylä- tai alapuolelle. Lisäsäästö syntyy lämmittämällä kotia hieman enemmän vaihteluvälin ylärajalle ennen suhteellisesti kalliimpia tunteja ja/tai antamalla lämpötilan pudota vaihteluvälin alarajalle suhteellisesti kalliimmalla tunnilla lämmittämisen välttämiseksi. 3.2 Varaava lattialämmitys Fortum Fiksu ohjaa kodin varaavaa tai osittain varaavaa lattialämmitystä automaattisesti sähkön tuntihinnan, sääennusteen ja käyttäjän tekemien asetusten mukaisesti. Säästöä lämmityskustannuksissa syntyy, kun Fortum Fiksu ohjaa lämmityksen vuorokauden edullisimmille tunneille.

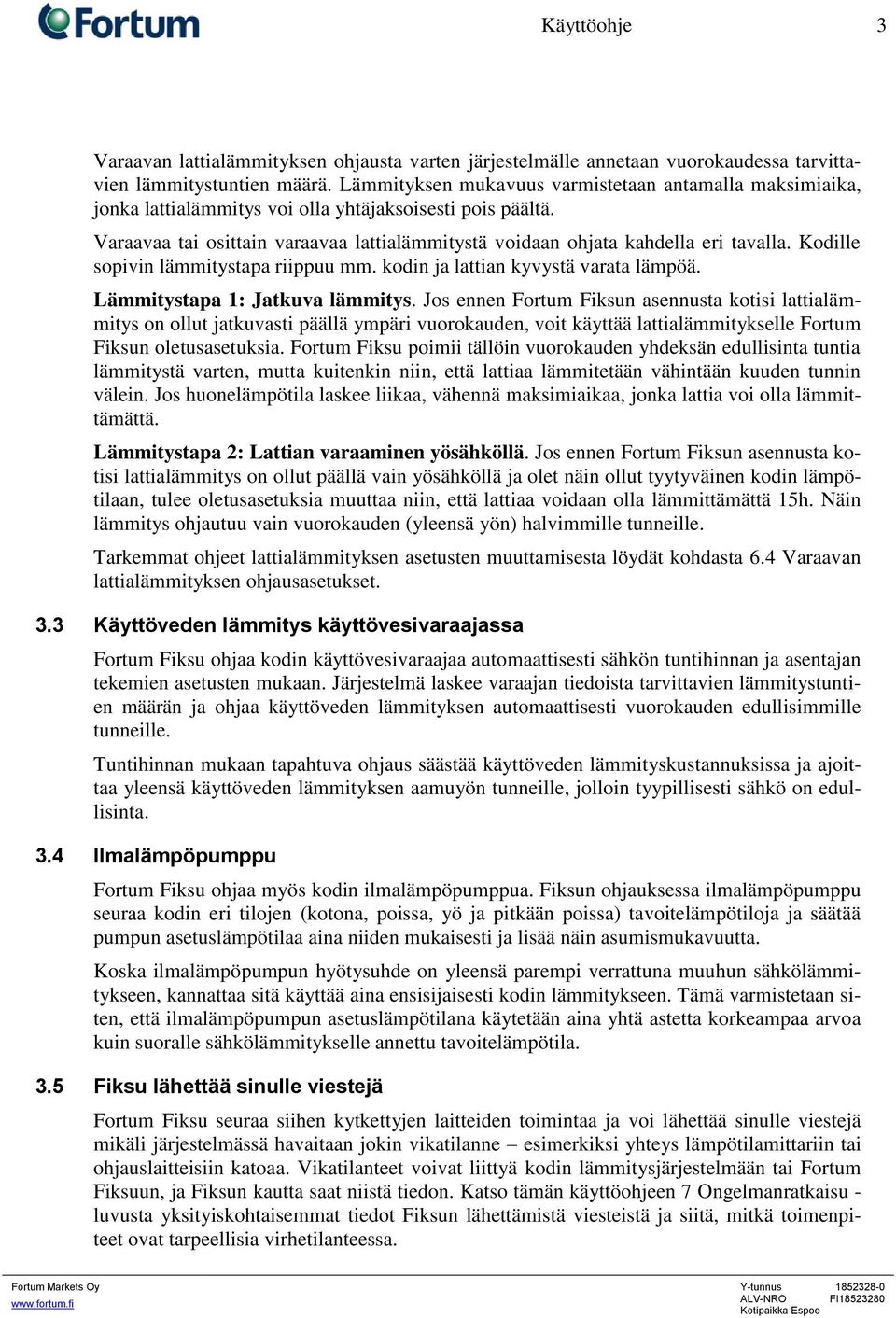

6 Käyttöohje 3 Varaavan lattialämmityksen ohjausta varten järjestelmälle annetaan vuorokaudessa tarvittavien lämmitystuntien määrä. Lämmityksen mukavuus varmistetaan antamalla maksimiaika, jonka lattialämmitys voi olla yhtäjaksoisesti pois päältä. Varaavaa tai osittain varaavaa lattialämmitystä voidaan ohjata kahdella eri tavalla. Kodille sopivin lämmitystapa riippuu mm. kodin ja lattian kyvystä varata lämpöä. Lämmitystapa 1: Jatkuva lämmitys. Jos ennen Fortum Fiksun asennusta kotisi lattialämmitys on ollut jatkuvasti päällä ympäri vuorokauden, voit käyttää lattialämmitykselle Fortum Fiksun oletusasetuksia. Fortum Fiksu poimii tällöin vuorokauden yhdeksän edullisinta tuntia lämmitystä varten, mutta kuitenkin niin, että lattiaa lämmitetään vähintään kuuden tunnin välein. Jos huonelämpötila laskee liikaa, vähennä maksimiaikaa, jonka lattia voi olla lämmittämättä. Lämmitystapa 2: Lattian varaaminen yösähköllä. Jos ennen Fortum Fiksun asennusta kotisi lattialämmitys on ollut päällä vain yösähköllä ja olet näin ollut tyytyväinen kodin lämpötilaan, tulee oletusasetuksia muuttaa niin, että lattiaa voidaan olla lämmittämättä 15h. Näin lämmitys ohjautuu vain vuorokauden (yleensä yön) halvimmille tunneille. Tarkemmat ohjeet lattialämmityksen asetusten muuttamisesta löydät kohdasta 6.4 Varaavan lattialämmityksen ohjausasetukset. 3.3 Käyttöveden lämmitys käyttövesivaraajassa Fortum Fiksu ohjaa kodin käyttövesivaraajaa automaattisesti sähkön tuntihinnan ja asentajan tekemien asetusten mukaan. Järjestelmä laskee varaajan tiedoista tarvittavien lämmitystuntien määrän ja ohjaa käyttöveden lämmityksen automaattisesti vuorokauden edullisimmille tunneille. Tuntihinnan mukaan tapahtuva ohjaus säästää käyttöveden lämmityskustannuksissa ja ajoittaa yleensä käyttöveden lämmityksen aamuyön tunneille, jolloin tyypillisesti sähkö on edullisinta. 3.4 Ilmalämpöpumppu Fortum Fiksu ohjaa myös kodin ilmalämpöpumppua. Fiksun ohjauksessa ilmalämpöpumppu seuraa kodin eri tilojen (kotona, poissa, yö ja pitkään poissa) tavoitelämpötiloja ja säätää pumpun asetuslämpötilaa aina niiden mukaisesti ja lisää näin asumismukavuutta. Koska ilmalämpöpumpun hyötysuhde on yleensä parempi verrattuna muuhun sähkölämmitykseen, kannattaa sitä käyttää aina ensisijaisesti kodin lämmitykseen. Tämä varmistetaan siten, että ilmalämpöpumpun asetuslämpötilana käytetään aina yhtä astetta korkeampaa arvoa kuin suoralle sähkölämmitykselle annettu tavoitelämpötila. 3.5 Fiksu lähettää sinulle viestejä Fortum Fiksu seuraa siihen kytkettyjen laitteiden toimintaa ja voi lähettää sinulle viestejä mikäli järjestelmässä havaitaan jokin vikatilanne esimerkiksi yhteys lämpötilamittariin tai ohjauslaitteisiin katoaa. Vikatilanteet voivat liittyä kodin lämmitysjärjestelmään tai Fortum Fiksuun, ja Fiksun kautta saat niistä tiedon. Katso tämän käyttöohjeen 7 Ongelmanratkaisu - luvusta yksityiskohtaisemmat tiedot Fiksun lähettämistä viesteistä ja siitä, mitkä toimenpiteet ovat tarpeellisia virhetilanteessa.

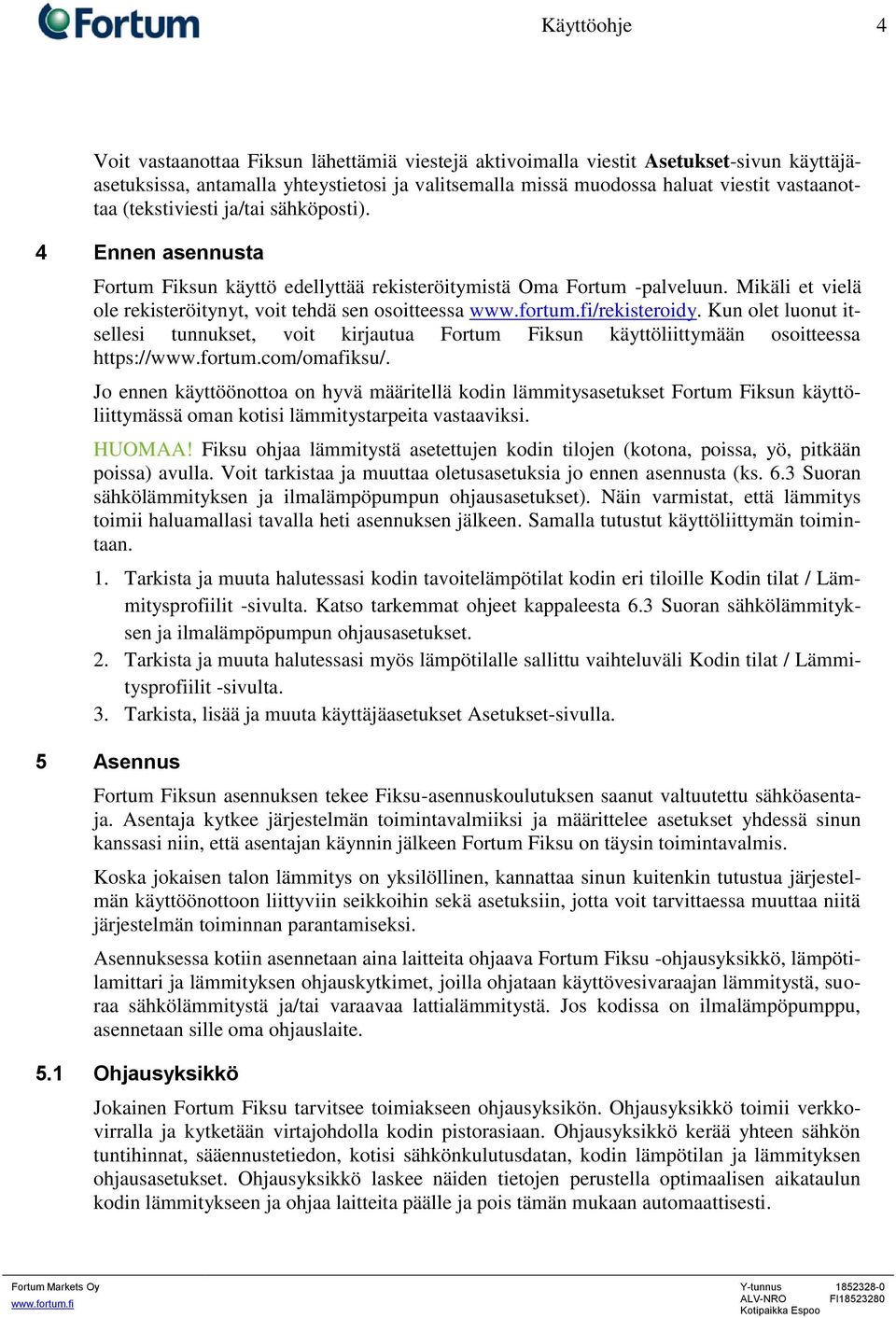

7 Käyttöohje 4 Voit vastaanottaa Fiksun lähettämiä viestejä aktivoimalla viestit Asetukset-sivun käyttäjäasetuksissa, antamalla yhteystietosi ja valitsemalla missä muodossa haluat viestit vastaanottaa (tekstiviesti ja/tai sähköposti). 4 Ennen asennusta Fortum Fiksun käyttö edellyttää rekisteröitymistä Oma Fortum -palveluun. Mikäli et vielä ole rekisteröitynyt, voit tehdä sen osoitteessa /rekisteroidy. Kun olet luonut itsellesi tunnukset, voit kirjautua Fortum Fiksun käyttöliittymään osoitteessa Jo ennen käyttöönottoa on hyvä määritellä kodin lämmitysasetukset Fortum Fiksun käyttöliittymässä oman kotisi lämmitystarpeita vastaaviksi. HUOMAA! Fiksu ohjaa lämmitystä asetettujen kodin tilojen (kotona, poissa, yö, pitkään poissa) avulla. Voit tarkistaa ja muuttaa oletusasetuksia jo ennen asennusta (ks. 6.3 Suoran sähkölämmityksen ja ilmalämpöpumpun ohjausasetukset). Näin varmistat, että lämmitys toimii haluamallasi tavalla heti asennuksen jälkeen. Samalla tutustut käyttöliittymän toimintaan. 1. Tarkista ja muuta halutessasi kodin tavoitelämpötilat kodin eri tiloille Kodin tilat / Lämmitysprofiilit -sivulta. Katso tarkemmat ohjeet kappaleesta 6.3 Suoran sähkölämmityksen ja ilmalämpöpumpun ohjausasetukset. 2. Tarkista ja muuta halutessasi myös lämpötilalle sallittu vaihteluväli Kodin tilat / Lämmitysprofiilit -sivulta. 3. Tarkista, lisää ja muuta käyttäjäasetukset Asetukset-sivulla. 5 Asennus Fortum Fiksun asennuksen tekee Fiksu-asennuskoulutuksen saanut valtuutettu sähköasentaja. Asentaja kytkee järjestelmän toimintavalmiiksi ja määrittelee asetukset yhdessä sinun kanssasi niin, että asentajan käynnin jälkeen Fortum Fiksu on täysin toimintavalmis. Koska jokaisen talon lämmitys on yksilöllinen, kannattaa sinun kuitenkin tutustua järjestelmän käyttöönottoon liittyviin seikkoihin sekä asetuksiin, jotta voit tarvittaessa muuttaa niitä järjestelmän toiminnan parantamiseksi. Asennuksessa kotiin asennetaan aina laitteita ohjaava Fortum Fiksu -ohjausyksikkö, lämpötilamittari ja lämmityksen ohjauskytkimet, joilla ohjataan käyttövesivaraajan lämmitystä, suoraa sähkölämmitystä ja/tai varaavaa lattialämmitystä. Jos kodissa on ilmalämpöpumppu, asennetaan sille oma ohjauslaite. 5.1 Ohjausyksikkö Jokainen Fortum Fiksu tarvitsee toimiakseen ohjausyksikön. Ohjausyksikkö toimii verkkovirralla ja kytketään virtajohdolla kodin pistorasiaan. Ohjausyksikkö kerää yhteen sähkön tuntihinnat, sääennustetiedon, kotisi sähkönkulutusdatan, kodin lämpötilan ja lämmityksen ohjausasetukset. Ohjausyksikkö laskee näiden tietojen perustella optimaalisen aikataulun kodin lämmitykseen ja ohjaa laitteita päälle ja pois tämän mukaan automaattisesti.

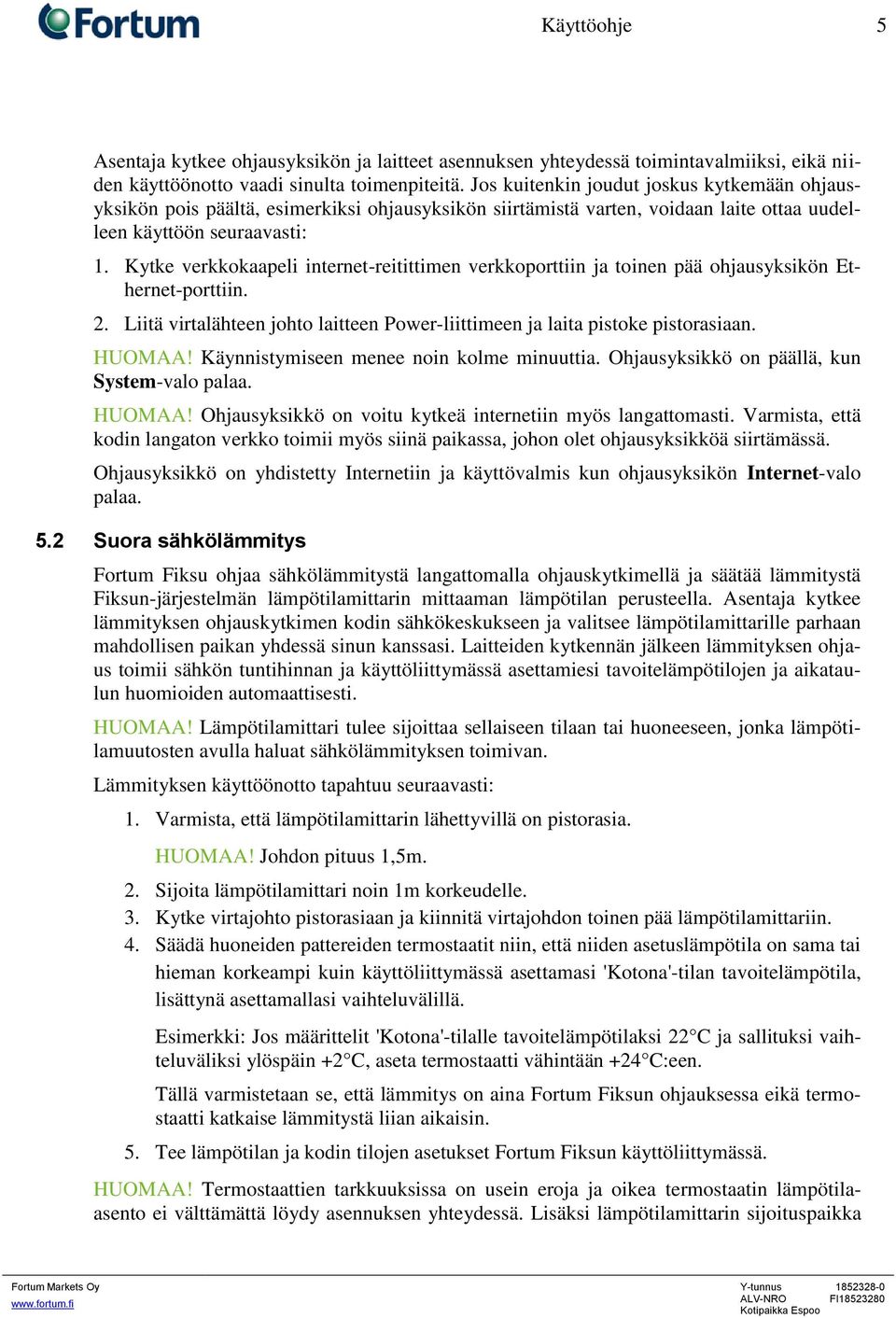

8 Käyttöohje 5 Asentaja kytkee ohjausyksikön ja laitteet asennuksen yhteydessä toimintavalmiiksi, eikä niiden käyttöönotto vaadi sinulta toimenpiteitä. Jos kuitenkin joudut joskus kytkemään ohjausyksikön pois päältä, esimerkiksi ohjausyksikön siirtämistä varten, voidaan laite ottaa uudelleen käyttöön seuraavasti: 1. Kytke verkkokaapeli internet-reitittimen verkkoporttiin ja toinen pää ohjausyksikön Ethernet-porttiin. 2. Liitä virtalähteen johto laitteen Power-liittimeen ja laita pistoke pistorasiaan. HUOMAA! Käynnistymiseen menee noin kolme minuuttia. Ohjausyksikkö on päällä, kun System-valo palaa. HUOMAA! Ohjausyksikkö on voitu kytkeä internetiin myös langattomasti. Varmista, että kodin langaton verkko toimii myös siinä paikassa, johon olet ohjausyksikköä siirtämässä. Ohjausyksikkö on yhdistetty Internetiin ja käyttövalmis kun ohjausyksikön Internet-valo palaa. 5.2 Suora sähkölämmitys Fortum Fiksu ohjaa sähkölämmitystä langattomalla ohjauskytkimellä ja säätää lämmitystä Fiksun-järjestelmän lämpötilamittarin mittaaman lämpötilan perusteella. Asentaja kytkee lämmityksen ohjauskytkimen kodin sähkökeskukseen ja valitsee lämpötilamittarille parhaan mahdollisen paikan yhdessä sinun kanssasi. Laitteiden kytkennän jälkeen lämmityksen ohjaus toimii sähkön tuntihinnan ja käyttöliittymässä asettamiesi tavoitelämpötilojen ja aikataulun huomioiden automaattisesti. HUOMAA! Lämpötilamittari tulee sijoittaa sellaiseen tilaan tai huoneeseen, jonka lämpötilamuutosten avulla haluat sähkölämmityksen toimivan. Lämmityksen käyttöönotto tapahtuu seuraavasti: 1. Varmista, että lämpötilamittarin lähettyvillä on pistorasia. HUOMAA! Johdon pituus 1,5m. 2. Sijoita lämpötilamittari noin 1m korkeudelle. 3. Kytke virtajohto pistorasiaan ja kiinnitä virtajohdon toinen pää lämpötilamittariin. 4. Säädä huoneiden pattereiden termostaatit niin, että niiden asetuslämpötila on sama tai hieman korkeampi kuin käyttöliittymässä asettamasi 'Kotona'-tilan tavoitelämpötila, lisättynä asettamallasi vaihteluvälillä. Esimerkki: Jos määrittelit 'Kotona'-tilalle tavoitelämpötilaksi 22 C ja sallituksi vaihteluväliksi ylöspäin +2 C, aseta termostaatti vähintään +24 C:een. Tällä varmistetaan se, että lämmitys on aina Fortum Fiksun ohjauksessa eikä termostaatti katkaise lämmitystä liian aikaisin. 5. Tee lämpötilan ja kodin tilojen asetukset Fortum Fiksun käyttöliittymässä. HUOMAA! Termostaattien tarkkuuksissa on usein eroja ja oikea termostaatin lämpötilaasento ei välttämättä löydy asennuksen yhteydessä. Lisäksi lämpötilamittarin sijoituspaikka

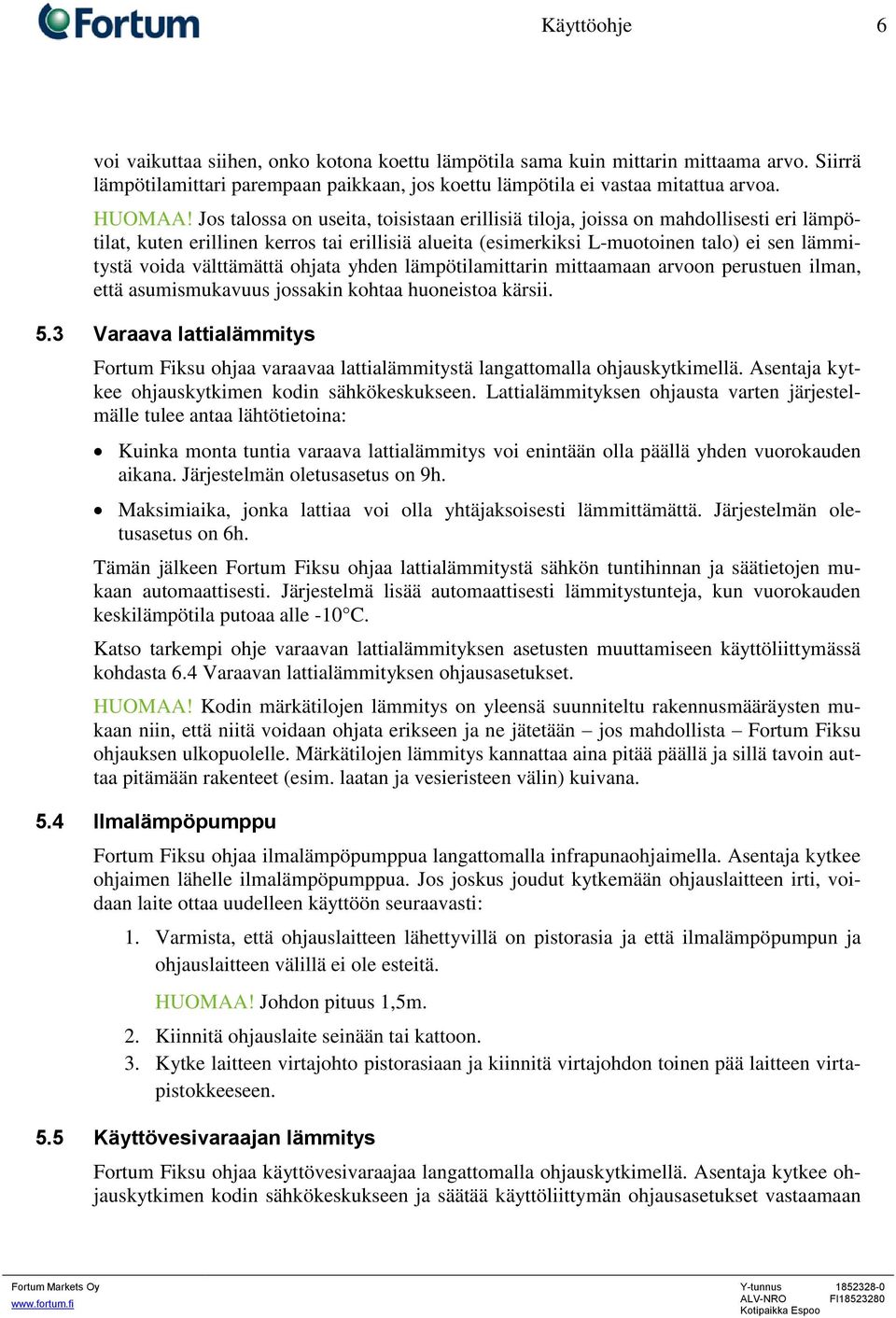

9 Käyttöohje 6 voi vaikuttaa siihen, onko kotona koettu lämpötila sama kuin mittarin mittaama arvo. Siirrä lämpötilamittari parempaan paikkaan, jos koettu lämpötila ei vastaa mitattua arvoa. HUOMAA! Jos talossa on useita, toisistaan erillisiä tiloja, joissa on mahdollisesti eri lämpötilat, kuten erillinen kerros tai erillisiä alueita (esimerkiksi L-muotoinen talo) ei sen lämmitystä voida välttämättä ohjata yhden lämpötilamittarin mittaamaan arvoon perustuen ilman, että asumismukavuus jossakin kohtaa huoneistoa kärsii. 5.3 Varaava lattialämmitys Fortum Fiksu ohjaa varaavaa lattialämmitystä langattomalla ohjauskytkimellä. Asentaja kytkee ohjauskytkimen kodin sähkökeskukseen. Lattialämmityksen ohjausta varten järjestelmälle tulee antaa lähtötietoina: Kuinka monta tuntia varaava lattialämmitys voi enintään olla päällä yhden vuorokauden aikana. Järjestelmän oletusasetus on 9h. Maksimiaika, jonka lattiaa voi olla yhtäjaksoisesti lämmittämättä. Järjestelmän oletusasetus on 6h. Tämän jälkeen Fortum Fiksu ohjaa lattialämmitystä sähkön tuntihinnan ja säätietojen mukaan automaattisesti. Järjestelmä lisää automaattisesti lämmitystunteja, kun vuorokauden keskilämpötila putoaa alle -10 C. Katso tarkempi ohje varaavan lattialämmityksen asetusten muuttamiseen käyttöliittymässä kohdasta 6.4 Varaavan lattialämmityksen ohjausasetukset. HUOMAA! Kodin märkätilojen lämmitys on yleensä suunniteltu rakennusmääräysten mukaan niin, että niitä voidaan ohjata erikseen ja ne jätetään jos mahdollista Fortum Fiksu ohjauksen ulkopuolelle. Märkätilojen lämmitys kannattaa aina pitää päällä ja sillä tavoin auttaa pitämään rakenteet (esim. laatan ja vesieristeen välin) kuivana. 5.4 Ilmalämpöpumppu Fortum Fiksu ohjaa ilmalämpöpumppua langattomalla infrapunaohjaimella. Asentaja kytkee ohjaimen lähelle ilmalämpöpumppua. Jos joskus joudut kytkemään ohjauslaitteen irti, voidaan laite ottaa uudelleen käyttöön seuraavasti: 1. Varmista, että ohjauslaitteen lähettyvillä on pistorasia ja että ilmalämpöpumpun ja ohjauslaitteen välillä ei ole esteitä. HUOMAA! Johdon pituus 1,5m. 2. Kiinnitä ohjauslaite seinään tai kattoon. 3. Kytke laitteen virtajohto pistorasiaan ja kiinnitä virtajohdon toinen pää laitteen virtapistokkeeseen. 5.5 Käyttövesivaraajan lämmitys Fortum Fiksu ohjaa käyttövesivaraajaa langattomalla ohjauskytkimellä. Asentaja kytkee ohjauskytkimen kodin sähkökeskukseen ja säätää käyttöliittymän ohjausasetukset vastaamaan

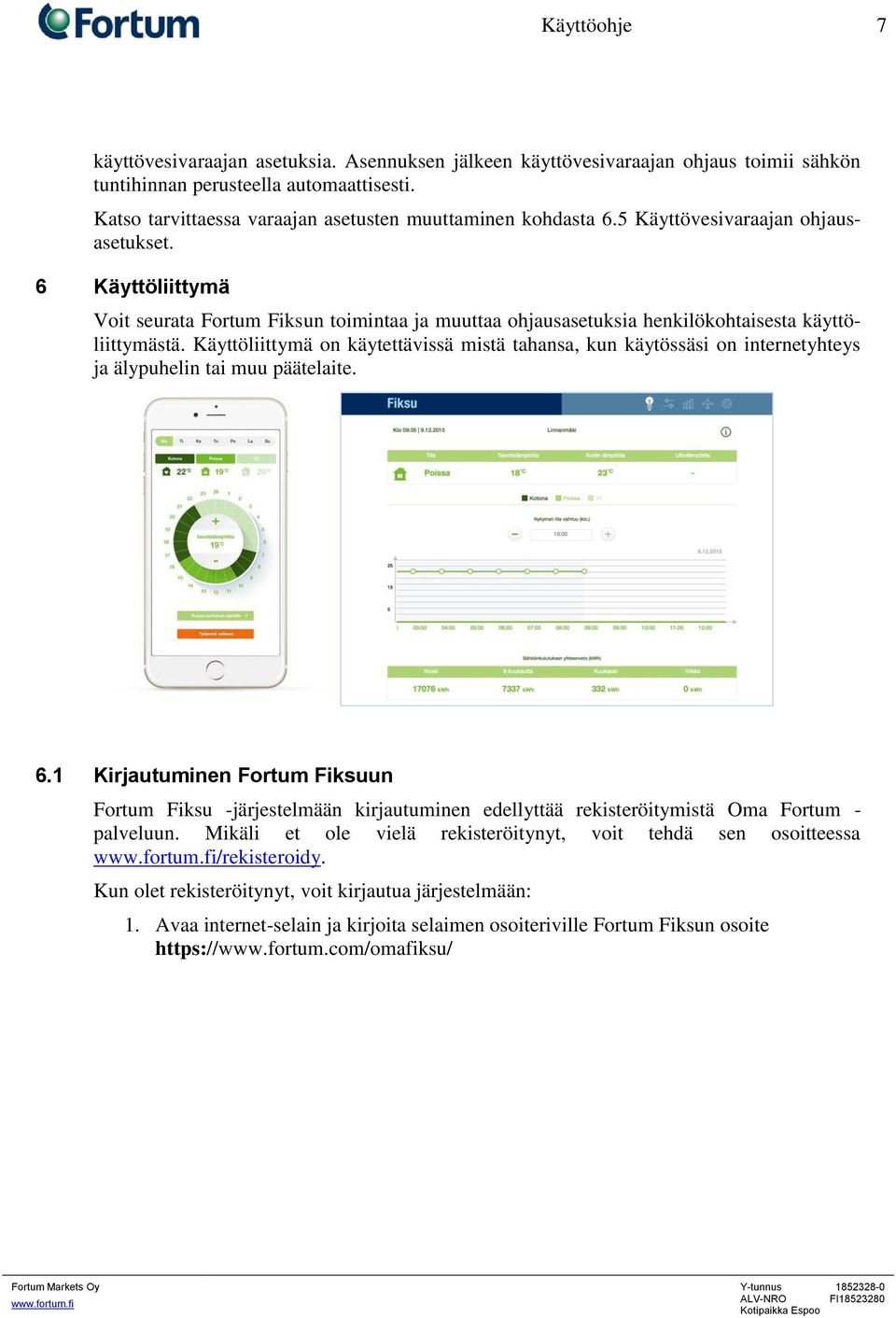

10 Käyttöohje 7 käyttövesivaraajan asetuksia. Asennuksen jälkeen käyttövesivaraajan ohjaus toimii sähkön tuntihinnan perusteella automaattisesti. Katso tarvittaessa varaajan asetusten muuttaminen kohdasta 6.5 Käyttövesivaraajan ohjausasetukset. 6 Käyttöliittymä Voit seurata Fortum Fiksun toimintaa ja muuttaa ohjausasetuksia henkilökohtaisesta käyttöliittymästä. Käyttöliittymä on käytettävissä mistä tahansa, kun käytössäsi on internetyhteys ja älypuhelin tai muu päätelaite. 6.1 Kirjautuminen Fortum Fiksuun Fortum Fiksu -järjestelmään kirjautuminen edellyttää rekisteröitymistä Oma Fortum - palveluun. Mikäli et ole vielä rekisteröitynyt, voit tehdä sen osoitteessa /rekisteroidy. Kun olet rekisteröitynyt, voit kirjautua järjestelmään: 1. Avaa internet-selain ja kirjoita selaimen osoiteriville Fortum Fiksun osoite

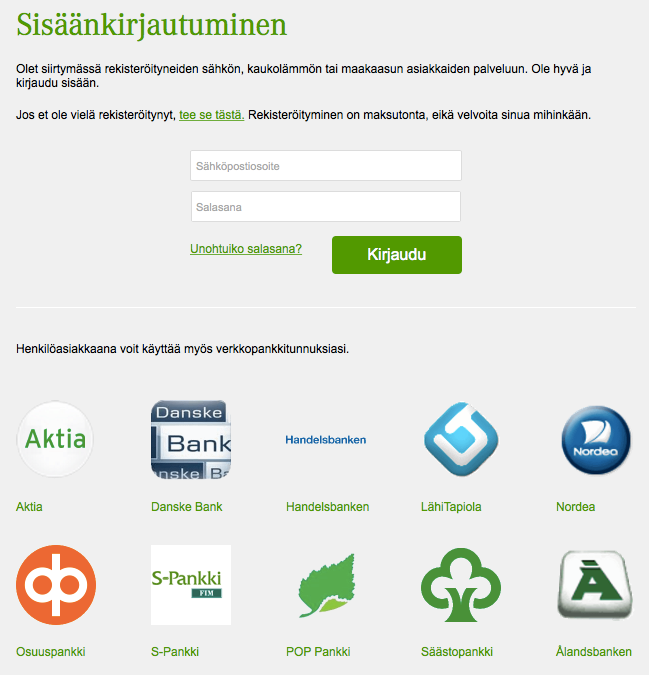

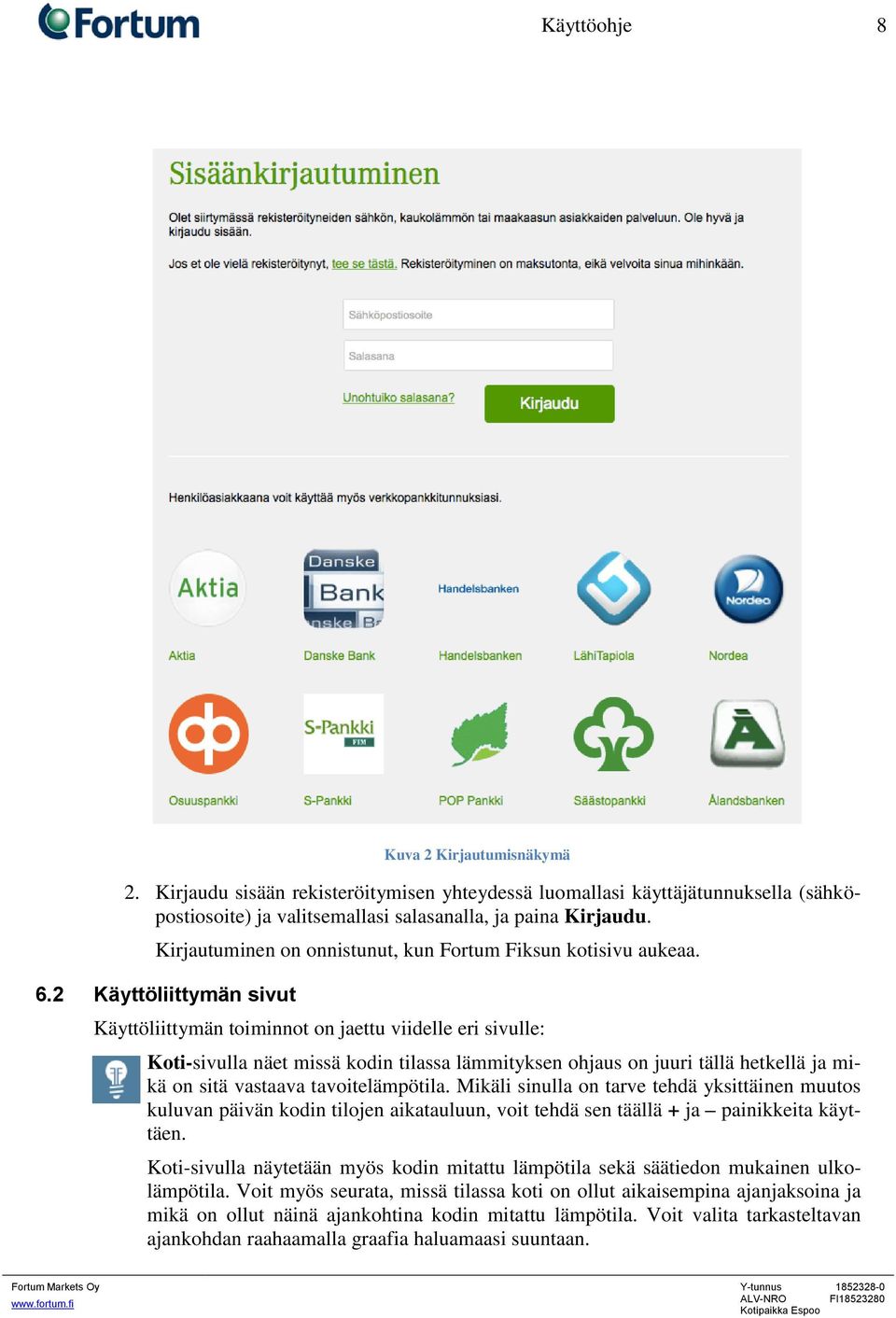

11 Käyttöohje 8 Kuva 2 Kirjautumisnäkymä 2. Kirjaudu sisään rekisteröitymisen yhteydessä luomallasi käyttäjätunnuksella (sähköpostiosoite) ja valitsemallasi salasanalla, ja paina Kirjaudu. Kirjautuminen on onnistunut, kun Fortum Fiksun kotisivu aukeaa. 6.2 Käyttöliittymän sivut Käyttöliittymän toiminnot on jaettu viidelle eri sivulle: Koti-sivulla näet missä kodin tilassa lämmityksen ohjaus on juuri tällä hetkellä ja mikä on sitä vastaava tavoitelämpötila. Mikäli sinulla on tarve tehdä yksittäinen muutos kuluvan päivän kodin tilojen aikatauluun, voit tehdä sen täällä + ja painikkeita käyttäen. Koti-sivulla näytetään myös kodin mitattu lämpötila sekä säätiedon mukainen ulkolämpötila. Voit myös seurata, missä tilassa koti on ollut aikaisempina ajanjaksoina ja mikä on ollut näinä ajankohtina kodin mitattu lämpötila. Voit valita tarkasteltavan ajankohdan raahaamalla graafia haluamaasi suuntaan.

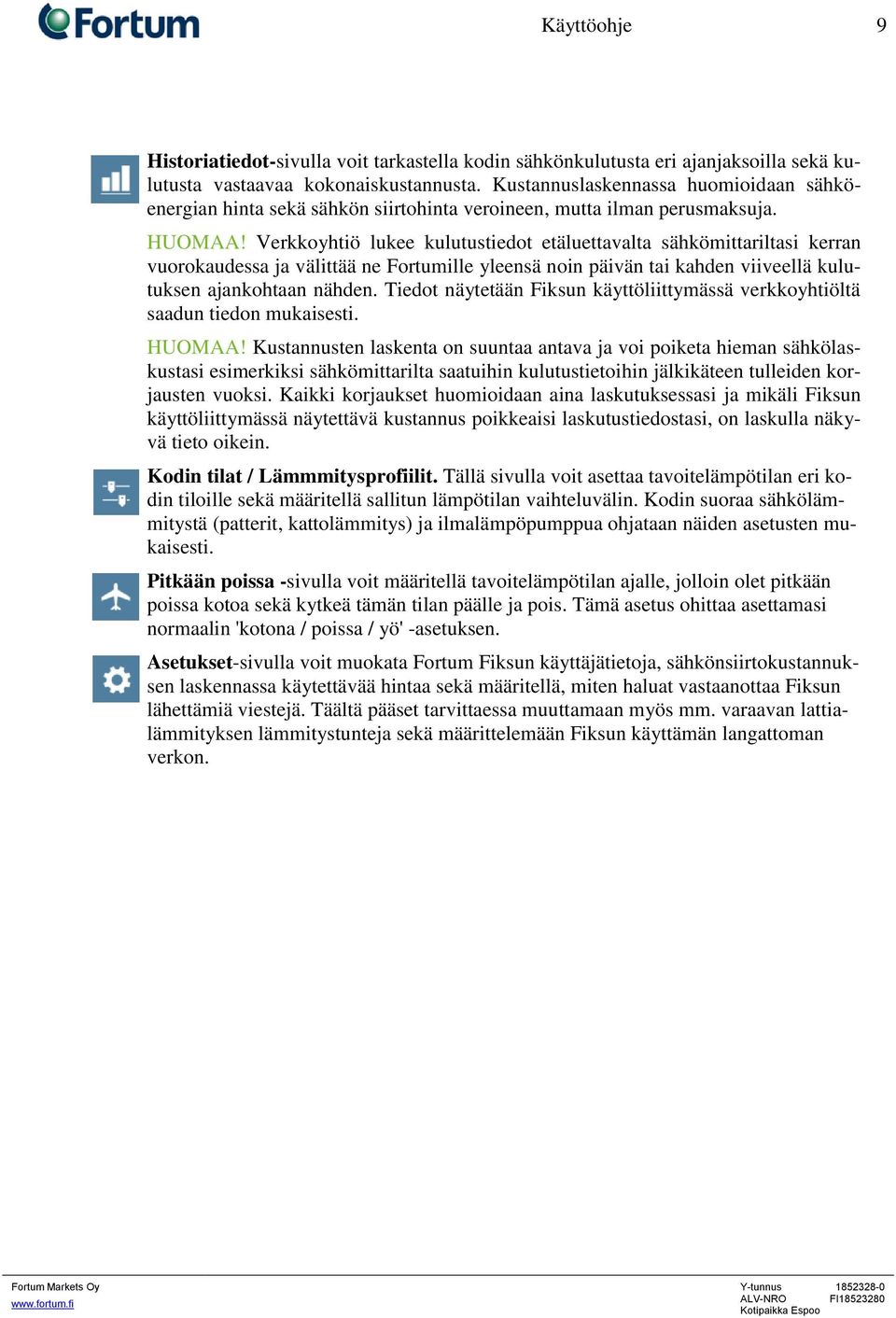

12 Käyttöohje 9 Historiatiedot-sivulla voit tarkastella kodin sähkönkulutusta eri ajanjaksoilla sekä kulutusta vastaavaa kokonaiskustannusta. Kustannuslaskennassa huomioidaan sähköenergian hinta sekä sähkön siirtohinta veroineen, mutta ilman perusmaksuja. HUOMAA! Verkkoyhtiö lukee kulutustiedot etäluettavalta sähkömittariltasi kerran vuorokaudessa ja välittää ne Fortumille yleensä noin päivän tai kahden viiveellä kulutuksen ajankohtaan nähden. Tiedot näytetään Fiksun käyttöliittymässä verkkoyhtiöltä saadun tiedon mukaisesti. HUOMAA! Kustannusten laskenta on suuntaa antava ja voi poiketa hieman sähkölaskustasi esimerkiksi sähkömittarilta saatuihin kulutustietoihin jälkikäteen tulleiden korjausten vuoksi. Kaikki korjaukset huomioidaan aina laskutuksessasi ja mikäli Fiksun käyttöliittymässä näytettävä kustannus poikkeaisi laskutustiedostasi, on laskulla näkyvä tieto oikein. Kodin tilat / Lämmmitysprofiilit. Tällä sivulla voit asettaa tavoitelämpötilan eri kodin tiloille sekä määritellä sallitun lämpötilan vaihteluvälin. Kodin suoraa sähkölämmitystä (patterit, kattolämmitys) ja ilmalämpöpumppua ohjataan näiden asetusten mukaisesti. Pitkään poissa -sivulla voit määritellä tavoitelämpötilan ajalle, jolloin olet pitkään poissa kotoa sekä kytkeä tämän tilan päälle ja pois. Tämä asetus ohittaa asettamasi normaalin 'kotona / poissa / yö' -asetuksen. Asetukset-sivulla voit muokata Fortum Fiksun käyttäjätietoja, sähkönsiirtokustannuksen laskennassa käytettävää hintaa sekä määritellä, miten haluat vastaanottaa Fiksun lähettämiä viestejä. Täältä pääset tarvittaessa muuttamaan myös mm. varaavan lattialämmityksen lämmitystunteja sekä määrittelemään Fiksun käyttämän langattoman verkon.

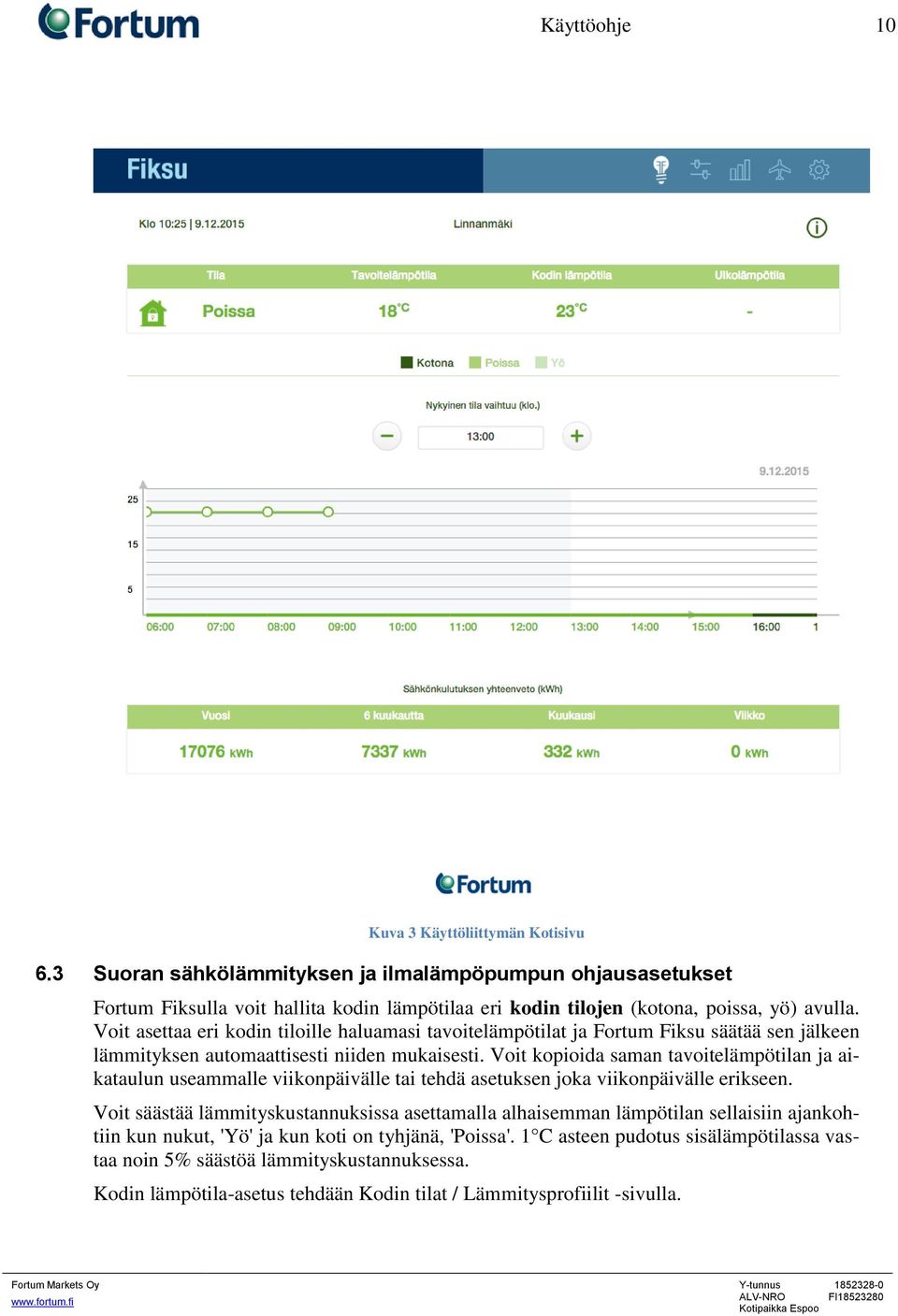

13 Käyttöohje 10 Kuva 3 Käyttöliittymän Kotisivu 6.3 Suoran sähkölämmityksen ja ilmalämpöpumpun ohjausasetukset Fortum Fiksulla voit hallita kodin lämpötilaa eri kodin tilojen (kotona, poissa, yö) avulla. Voit asettaa eri kodin tiloille haluamasi tavoitelämpötilat ja Fortum Fiksu säätää sen jälkeen lämmityksen automaattisesti niiden mukaisesti. Voit kopioida saman tavoitelämpötilan ja aikataulun useammalle viikonpäivälle tai tehdä asetuksen joka viikonpäivälle erikseen. Voit säästää lämmityskustannuksissa asettamalla alhaisemman lämpötilan sellaisiin ajankohtiin kun nukut, 'Yö' ja kun koti on tyhjänä, 'Poissa'. 1 C asteen pudotus sisälämpötilassa vastaa noin 5% säästöä lämmityskustannuksessa. Kodin lämpötila-asetus tehdään Kodin tilat / Lämmitysprofiilit -sivulla.

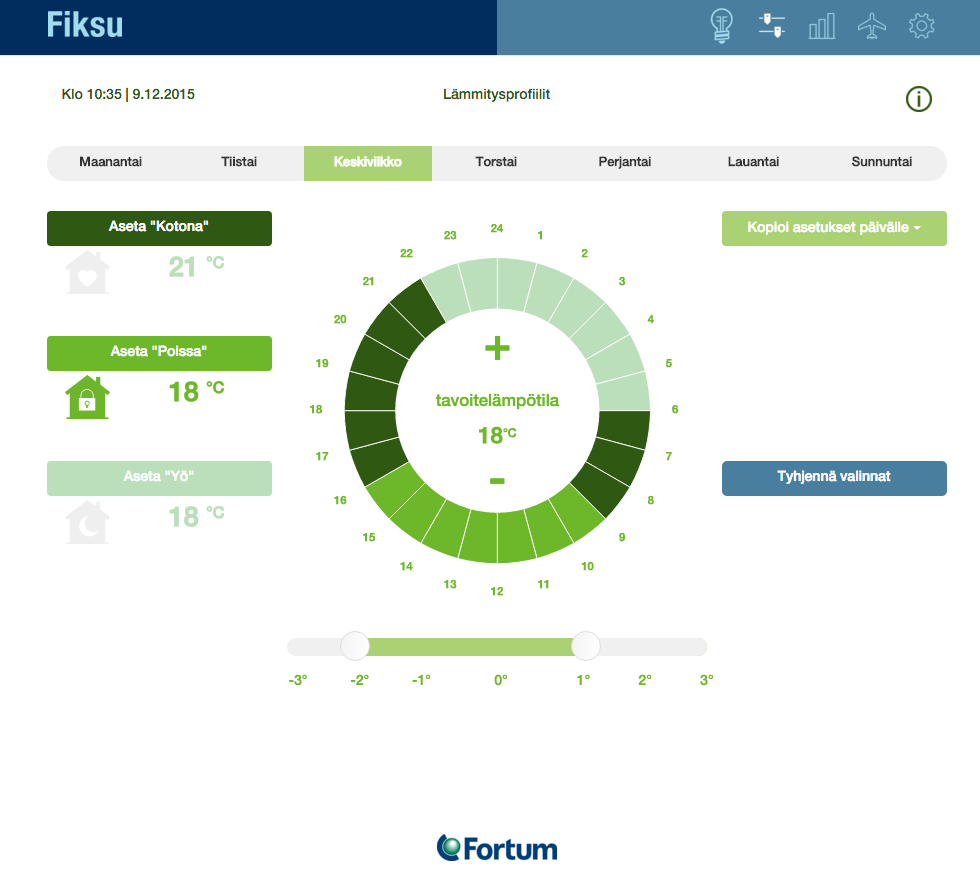

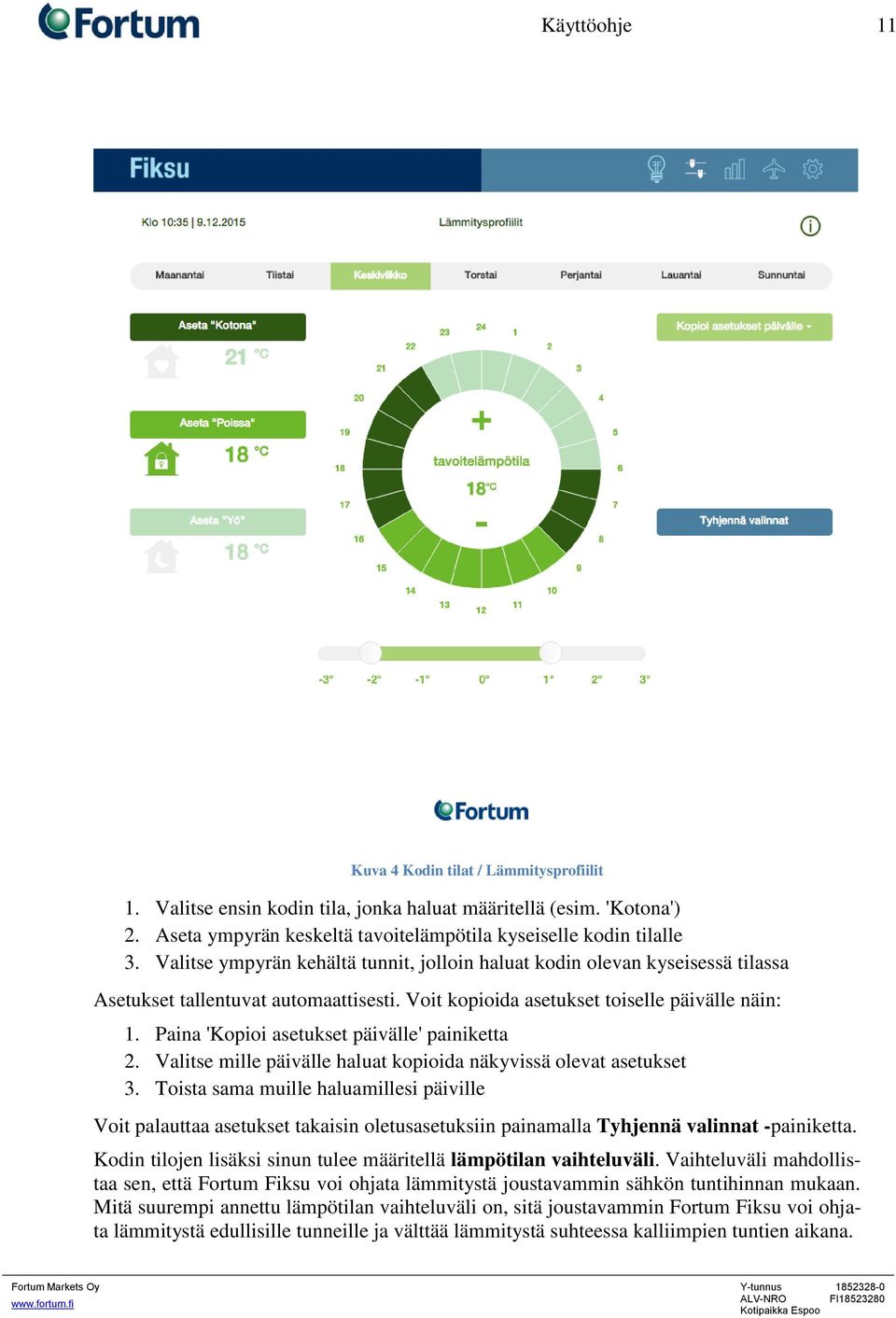

14 Käyttöohje 11 Kuva 4 Kodin tilat / Lämmitysprofiilit 1. Valitse ensin kodin tila, jonka haluat määritellä (esim. 'Kotona') 2. Aseta ympyrän keskeltä tavoitelämpötila kyseiselle kodin tilalle 3. Valitse ympyrän kehältä tunnit, jolloin haluat kodin olevan kyseisessä tilassa Asetukset tallentuvat automaattisesti. Voit kopioida asetukset toiselle päivälle näin: 1. Paina 'Kopioi asetukset päivälle' painiketta 2. Valitse mille päivälle haluat kopioida näkyvissä olevat asetukset 3. Toista sama muille haluamillesi päiville Voit palauttaa asetukset takaisin oletusasetuksiin painamalla Tyhjennä valinnat -painiketta. Kodin tilojen lisäksi sinun tulee määritellä lämpötilan vaihteluväli. Vaihteluväli mahdollistaa sen, että Fortum Fiksu voi ohjata lämmitystä joustavammin sähkön tuntihinnan mukaan. Mitä suurempi annettu lämpötilan vaihteluväli on, sitä joustavammin Fortum Fiksu voi ohjata lämmitystä edullisille tunneille ja välttää lämmitystä suhteessa kalliimpien tuntien aikana.

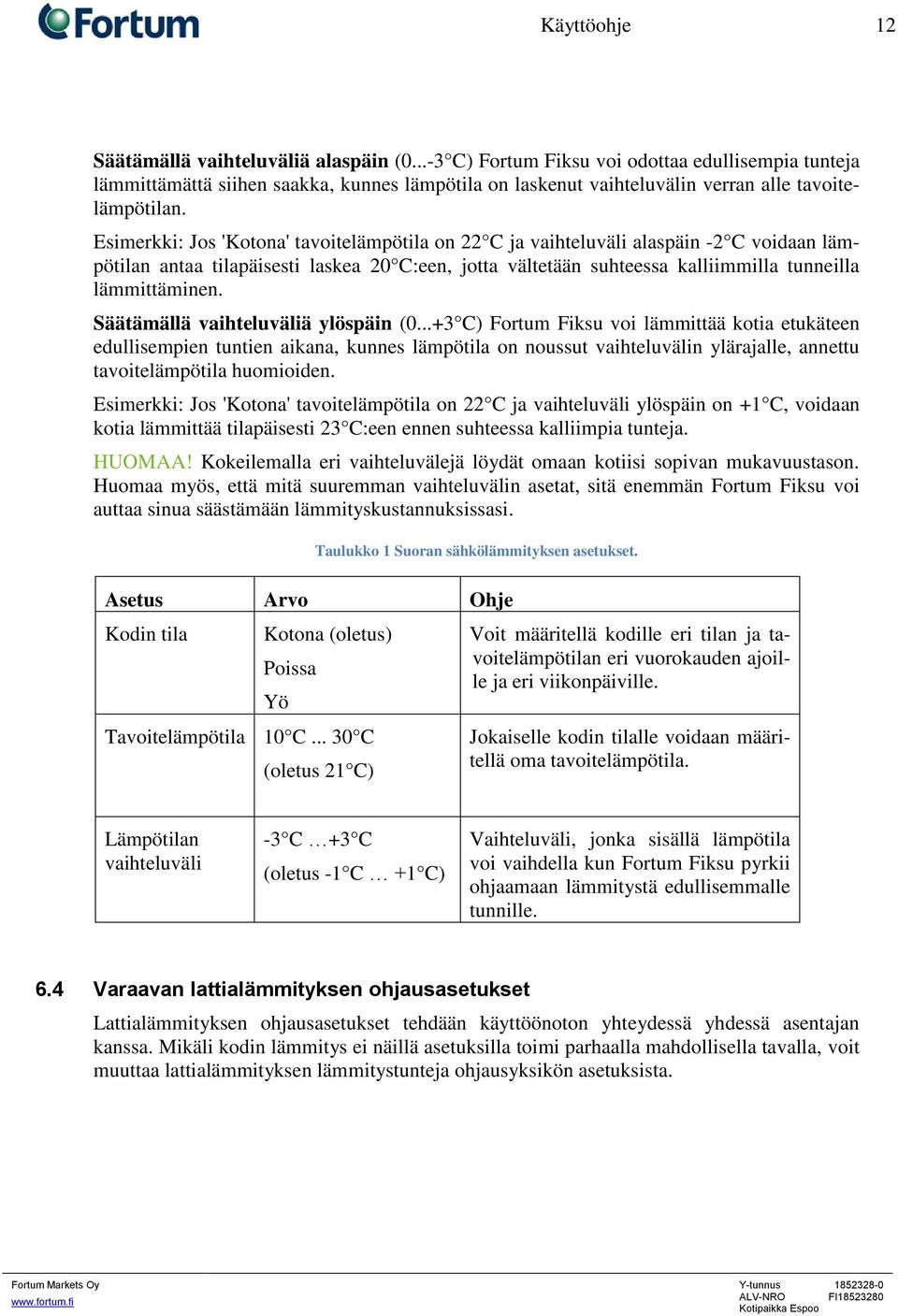

15 Käyttöohje 12 Säätämällä vaihteluväliä alaspäin ( C) Fortum Fiksu voi odottaa edullisempia tunteja lämmittämättä siihen saakka, kunnes lämpötila on laskenut vaihteluvälin verran alle tavoitelämpötilan. Esimerkki: Jos 'Kotona' tavoitelämpötila on 22 C ja vaihteluväli alaspäin -2 C voidaan lämpötilan antaa tilapäisesti laskea 20 C:een, jotta vältetään suhteessa kalliimmilla tunneilla lämmittäminen. Säätämällä vaihteluväliä ylöspäin ( C) Fortum Fiksu voi lämmittää kotia etukäteen edullisempien tuntien aikana, kunnes lämpötila on noussut vaihteluvälin ylärajalle, annettu tavoitelämpötila huomioiden. Esimerkki: Jos 'Kotona' tavoitelämpötila on 22 C ja vaihteluväli ylöspäin on +1 C, voidaan kotia lämmittää tilapäisesti 23 C:een ennen suhteessa kalliimpia tunteja. HUOMAA! Kokeilemalla eri vaihteluvälejä löydät omaan kotiisi sopivan mukavuustason. Huomaa myös, että mitä suuremman vaihteluvälin asetat, sitä enemmän Fortum Fiksu voi auttaa sinua säästämään lämmityskustannuksissasi. Taulukko 1 Suoran sähkölämmityksen asetukset. Asetus Arvo Ohje Kodin tila Kotona (oletus) Poissa Yö Tavoitelämpötila 10 C C (oletus 21 C) Voit määritellä kodille eri tilan ja tavoitelämpötilan eri vuorokauden ajoille ja eri viikonpäiville. Jokaiselle kodin tilalle voidaan määritellä oma tavoitelämpötila. Lämpötilan vaihteluväli -3 C +3 C (oletus -1 C +1 C) Vaihteluväli, jonka sisällä lämpötila voi vaihdella kun Fortum Fiksu pyrkii ohjaamaan lämmitystä edullisemmalle tunnille. 6.4 Varaavan lattialämmityksen ohjausasetukset Lattialämmityksen ohjausasetukset tehdään käyttöönoton yhteydessä yhdessä asentajan kanssa. Mikäli kodin lämmitys ei näillä asetuksilla toimi parhaalla mahdollisella tavalla, voit muuttaa lattialämmityksen lämmitystunteja ohjausyksikön asetuksista.

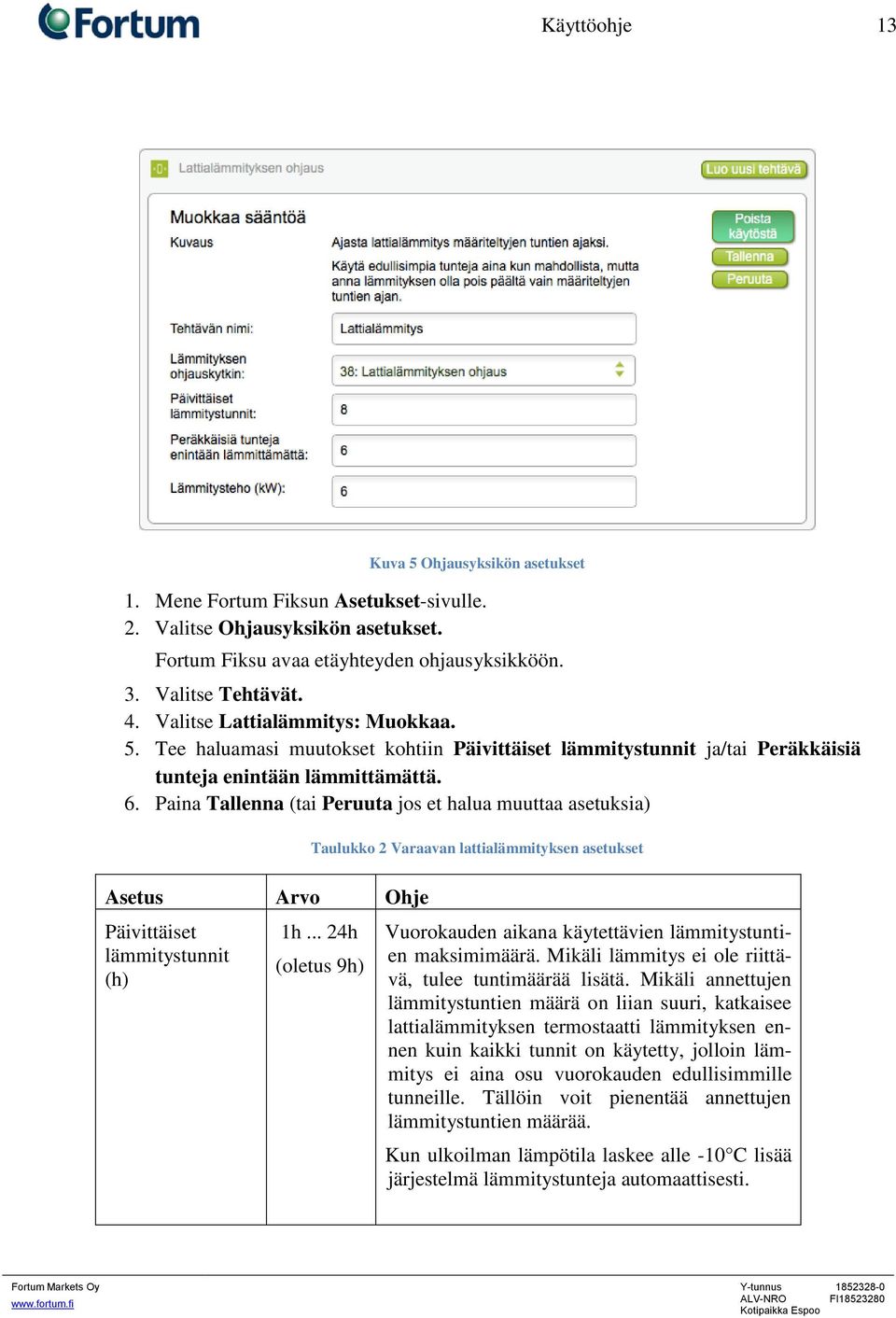

16 Käyttöohje 13 Kuva 5 Ohjausyksikön asetukset 1. Mene Fortum Fiksun Asetukset-sivulle. 2. Valitse Ohjausyksikön asetukset. Fortum Fiksu avaa etäyhteyden ohjausyksikköön. 3. Valitse Tehtävät. 4. Valitse Lattialämmitys: Muokkaa. 5. Tee haluamasi muutokset kohtiin Päivittäiset lämmitystunnit ja/tai Peräkkäisiä tunteja enintään lämmittämättä. 6. Paina Tallenna (tai Peruuta jos et halua muuttaa asetuksia) Taulukko 2 Varaavan lattialämmityksen asetukset Asetus Arvo Ohje Päivittäiset lämmitystunnit (h) 1h... 24h (oletus 9h) Vuorokauden aikana käytettävien lämmitystuntien maksimimäärä. Mikäli lämmitys ei ole riittävä, tulee tuntimäärää lisätä. Mikäli annettujen lämmitystuntien määrä on liian suuri, katkaisee lattialämmityksen termostaatti lämmityksen ennen kuin kaikki tunnit on käytetty, jolloin lämmitys ei aina osu vuorokauden edullisimmille tunneille. Tällöin voit pienentää annettujen lämmitystuntien määrää. Kun ulkoilman lämpötila laskee alle -10 C lisää järjestelmä lämmitystunteja automaattisesti.

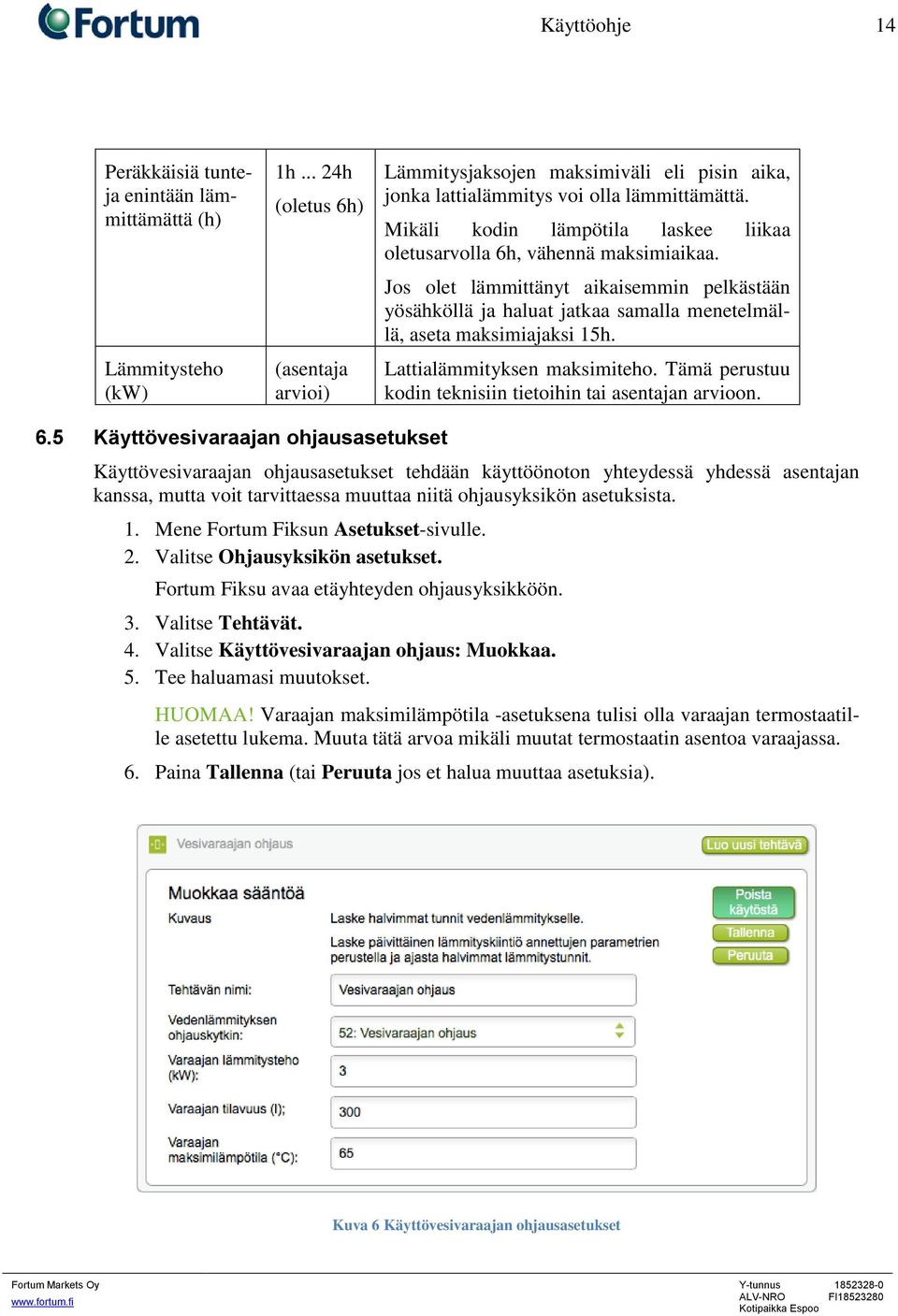

17 Käyttöohje 14 Peräkkäisiä tunteja enintään lämmittämättä (h) Lämmitysteho (kw) h... 24h Lämmitysjaksojen maksimiväli eli pisin aika, (oletus 6h) jonka lattialämmitys voi olla lämmittämättä Mikäli kodin lämpötila laskee liikaa oletusarvolla 6h, vähennä maksimiaikaa. (asentaja arvioi) Jos olet lämmittänyt aikaisemmin pelkästään yösähköllä ja haluat jatkaa samalla menetelmällä, aseta maksimiajaksi 15h. Lattialämmityksen maksimiteho. Tämä perustuu kodin teknisiin tietoihin tai asentajan arvioon. 6.5 Käyttövesivaraajan ohjausasetukset Käyttövesivaraajan ohjausasetukset tehdään käyttöönoton yhteydessä yhdessä asentajan kanssa, mutta voit tarvittaessa muuttaa niitä ohjausyksikön asetuksista. 1. Mene Fortum Fiksun Asetukset-sivulle. 2. Valitse Ohjausyksikön asetukset. Fortum Fiksu avaa etäyhteyden ohjausyksikköön. 3. Valitse Tehtävät. 4. Valitse Käyttövesivaraajan ohjaus: Muokkaa. 5. Tee haluamasi muutokset. HUOMAA! Varaajan maksimilämpötila -asetuksena tulisi olla varaajan termostaatille asetettu lukema. Muuta tätä arvoa mikäli muutat termostaatin asentoa varaajassa. 6. Paina Tallenna (tai Peruuta jos et halua muuttaa asetuksia). Kuva 6 Käyttövesivaraajan ohjausasetukset

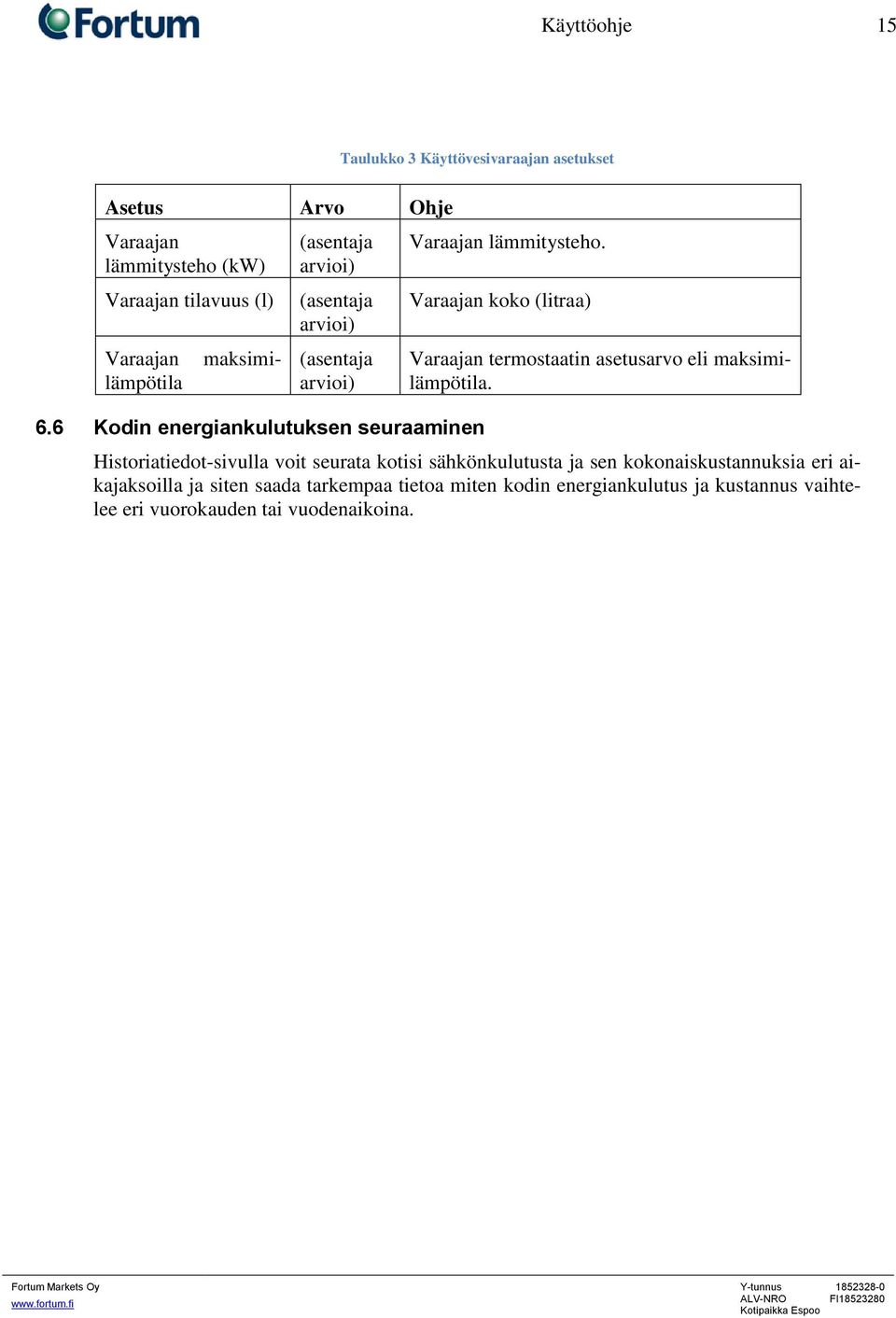

18 Käyttöohje 15 Taulukko 3 Käyttövesivaraajan asetukset Asetus Arvo Ohje Varaajan lämmitysteho (kw) Varaajan tilavuus (l) maksimi- Varaajan lämpötila (asentaja arvioi) (asentaja arvioi) (asentaja arvioi) 6.6 Kodin energiankulutuksen seuraaminen Varaajan lämmitysteho. Varaajan koko (litraa) Varaajan termostaatin asetusarvo eli maksimilämpötila. Historiatiedot-sivulla voit seurata kotisi sähkönkulutusta ja sen kokonaiskustannuksia eri aikajaksoilla ja siten saada tarkempaa tietoa miten kodin energiankulutus ja kustannus vaihtelee eri vuorokauden tai vuodenaikoina.

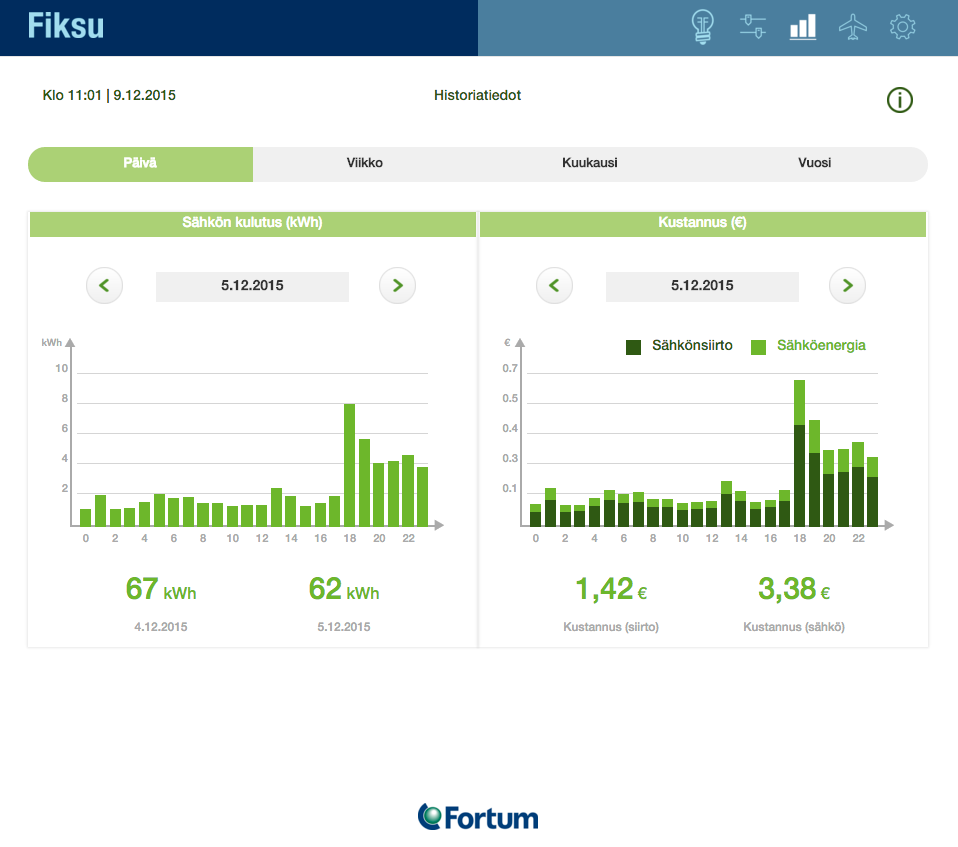

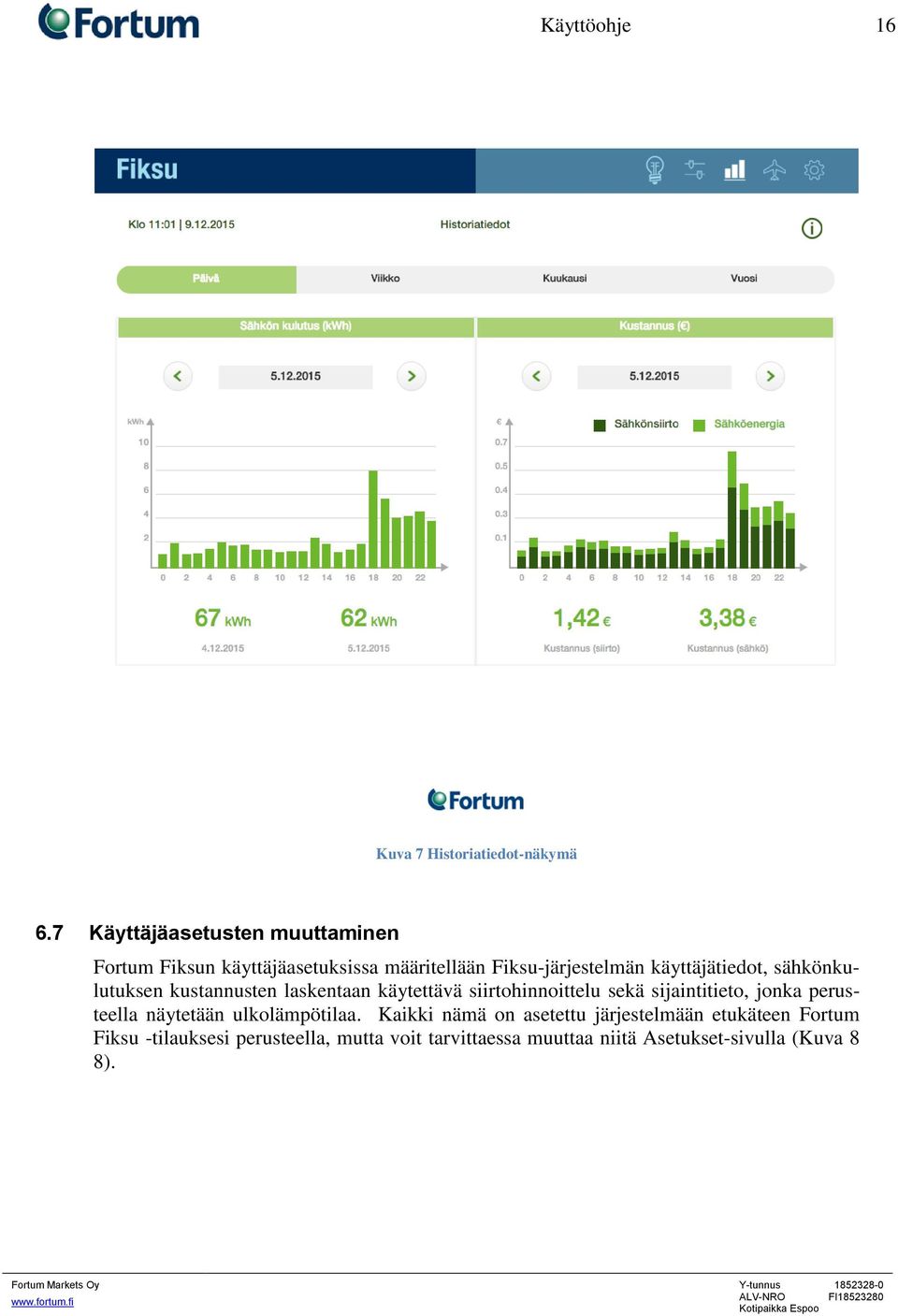

19 Käyttöohje 16 Kuva 7 Historiatiedot-näkymä 6.7 Käyttäjäasetusten muuttaminen Fortum Fiksun käyttäjäasetuksissa määritellään Fiksu-järjestelmän käyttäjätiedot, sähkönkulutuksen kustannusten laskentaan käytettävä siirtohinnoittelu sekä sijaintitieto, jonka perusteella näytetään ulkolämpötilaa. Kaikki nämä on asetettu järjestelmään etukäteen Fortum Fiksu -tilauksesi perusteella, mutta voit tarvittaessa muuttaa niitä Asetukset-sivulla (Kuva 8 8).

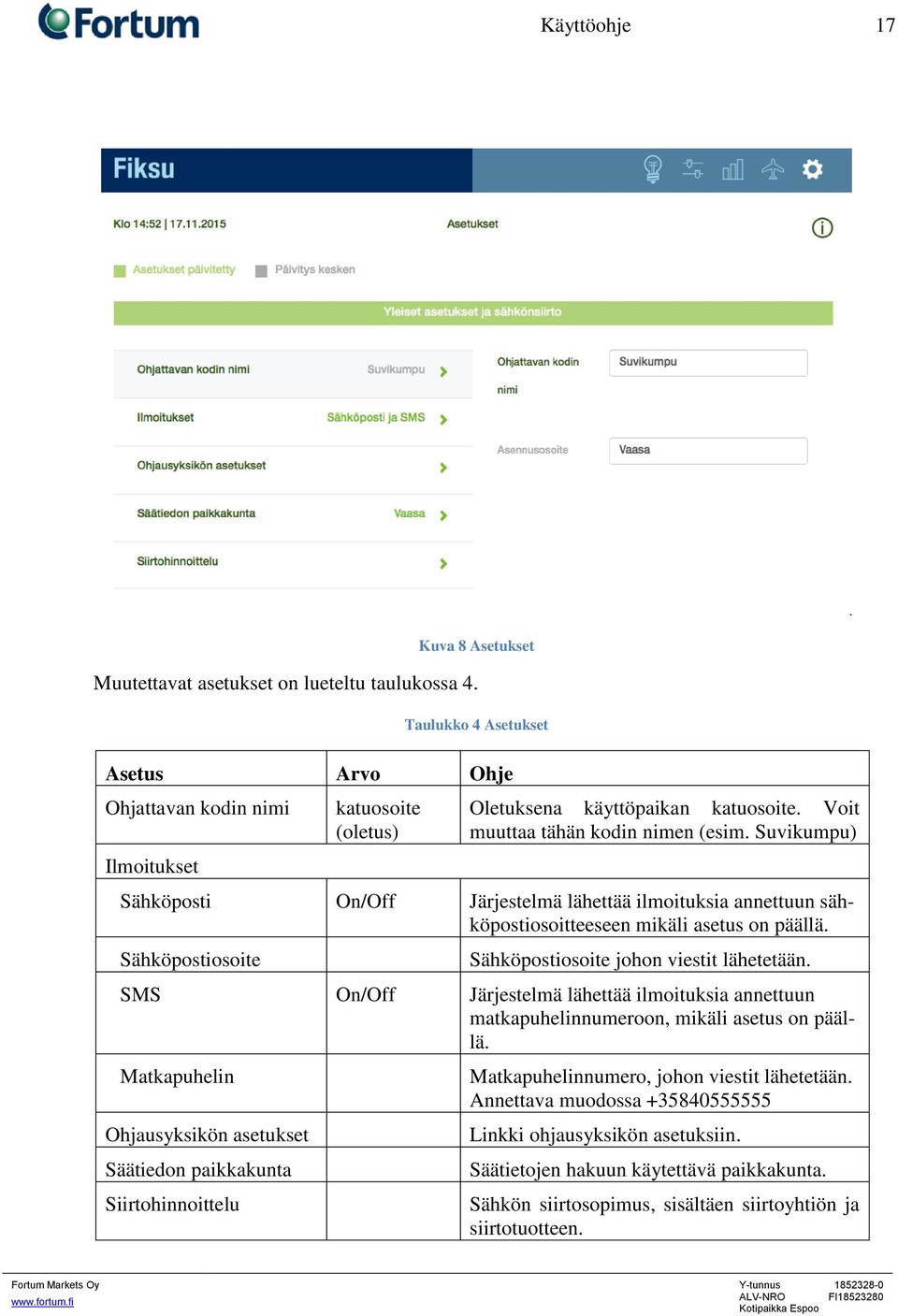

20 Käyttöohje 17 Kuva 8 Asetukset Muutettavat asetukset on lueteltu taulukossa 4. Taulukko 4 Asetukset Asetus Arvo Ohje Ohjattavan kodin nimi Ilmoitukset katuosoite (oletus) Oletuksena käyttöpaikan katuosoite. Voit muuttaa tähän kodin nimen (esim. Suvikumpu) Sähköposti On/Off Järjestelmä lähettää ilmoituksia annettuun sähköpostiosoitteeseen mikäli asetus on päällä. Sähköpostiosoite Sähköpostiosoite johon viestit lähetetään. SMS On/Off Järjestelmä lähettää ilmoituksia annettuun matkapuhelinnumeroon, mikäli asetus on päällä. Matkapuhelin Ohjausyksikön asetukset Säätiedon paikkakunta Siirtohinnoittelu Matkapuhelinnumero, johon viestit lähetetään. Annettava muodossa Linkki ohjausyksikön asetuksiin. Säätietojen hakuun käytettävä paikkakunta. Sähkön siirtosopimus, sisältäen siirtoyhtiön ja siirtotuotteen.

21 Käyttöohje Ohjausyksikön asetukset Ohjausyksikössä määritellään Fortum Fiksuun kuuluvien laitteiden asetuksia. Ohjausyksikön asetuksiin pääset Asetukset-sivulta. Ohjausyksikön asetuksissa voit: Korvata rikkoutuneen laitteen uudella tai lisätä ohjauslaitteen myöhemmin hankkimallesi ilmalämpöpumpulle. Muuttaa varaavan lattialämmityksen tai käyttövesivaraajan ohjausasetuksia jos lämmitys ei riitä tai lämmitys menee liian usein päälle. Asettaa Fortum Fiksuun uuden langattoman verkon tunnuksen ja salasanan, jos internet-reitittimesi vaihtuu. Kuva 9 Ohjausyksikön asetukset

22 Käyttöohje Ohjausyksikön liittäminen langattomaan verkkoon Fortum Fiksu ohjausyksikkö voidaan kytkeä kodin internet-reitittimeen myös langattomasti. Asentaja tekee asennuksessa päätöksen, miten ohjausyksikkö kannattaa kytkeä, jotta yhteydet toimivat mahdollisimman hyvin. Jos internet-reititin vaihtuu tai langattoman verkon asetukset muuttuvat, voit itse kytkeä ohjausyksikön langattomaan verkkoon seuraavasti: 1. Tarkista langattoman verkon tiedot: 1.1. verkon nimi (SSID) 1.2. salasana (shared key) Testaa ensin langattoman verkon ja verkon tunnuksien toiminta omalla tietokoneellasi tai älypuhelimella. Liitä ohjausyksikkö internet-reitittimeesi kytkemällä Ethernet-kaapeli ohjausyksikön Ethernetporttiin. HUOMAA! Jos internet-reitittimessäsi ei ole Ethernet-porttia (esim. Wifi-mokkula), paina ohjausyksikön Reset-painiketta 10s ajan, jolloin se käynnistyy uudelleen yhteystilassa, jossa voit yhdistää päätelaitteen siihen Ethernet-kaapelilla tai langattomasti. Kirjaudu tällöin osoitteeseen Kirjaudu Fortum Fiksuun (ks. kohta Kirjautuminen Fortum Fiksuun). Siirry ohjausyksikön asetuksiin kohdasta Asetukset > Ohjausyksikön asetukset ja valitse Siirry ohjausyksikön asetuksiin. Valitse Järjestelmä > Verkkoasetukset > Wireless.

23 Käyttöohje Valitse Wireless Mode: Client Mode. Kuva 10 Langattoman verkon asetukset 3. Valitse oma verkkosi (SSID) langattomien verkkojen listalta. Jos verkko ei näy, paina Rescan-painiketta. 4. Syötä verkon salasana (Shared Key) HUOMAA! Security Mode ja Encryption tulevat reitittimeltä automaattisesti.

24 Käyttöohje 21 Kuva 11 Verkon salasanan syöttäminen 5. Vahvista asetukset painamalla Connect. 6. Paina Continue. Odota hetki, verkko käynnistyy uudelleen. 7. Tarkista langattoman verkon tila valitsemalla Status > Wireless Kuva 12 Verkon tilan tarkistaminen Langaton yhteys toimii, kun näet signaalin vahvuudesta kertovan vihreän palkin kohdassa Signal Quality ja State-kohdassa ASSOCIATED AUTHORIZED (AUTHENTICATED riippuen verkon salauksesta). 8. Irrota Ethernet-kaapeli ohjausyksikön Ethernet-portista. 9. Tarkista toimiiko langaton verkko edelleen ja pääsetkö etäyhteyden kautta kirjautumaan järjestelmään. Jos yhteys ei toimi, kytke reititin uudelleen ohjausyksikön Ethernet-porttiin, kirjaudu järjestelmään ja tarkista langattoman verkon asetukset kuten edellä Lämmityksen ohjauksen kytkeminen pois päältä Fortum Fiksu sähkölämmittäjälle on suunniteltu käytettäväksi automaattisesti ympäri vuoden. Jos haluat kytkeä jonkin osan talon lämmityksestä pois päältä esimerkiksi kesän ajalle, voit tehdä sen kytkemällä kyseisen huoneen tai alueen termostaatin/termostaatit pois päältä.

25 Käyttöohje Ilmalämpöpumpun IR-ohjauslaitteen lisääminen Fortum Fiksuun Jos hankit myöhemmin ilmalämpöpumpun, voit kytkeä sen IR-ohjainlaitteen avulla Fortum Fiksun ohjattavaksi. Ilmalämpöpumppu toimii silloin yhdessä suoran sähkönlämmityksen kanssa. Voit lisätä ohjainlaitteen noudattamalla seuraavia ohjeita. Vaihe 1: Ohjelmoi IR-ohjain IR-ohjain on oletuksena paristokäyttöinen ja se täytyy ohjelmoida verkkovirtakäyttöiseksi (Real-time-tila) HUOMAA! Älä käytä paristoja. IR-ohjain pitää Fortum Fiksua varten kytkeä verkkovirtaan eikä paristojen käyttöä ei ole tuettu Kytke IR-ohjain USB-virtalähteeseen ja laita virtalähde pistorasiaan Paina ja pidä IR-ohjaimen päällä oleva nappi alhaalla neljän sekunnin (4s) ajan Päästä nappi ylös ja paina kolme (3) kertaa 1,5 sekunnin sisällä Ohjain on ohjelmoitu oikein, kun sen napissa oleva led-valo vilkkuu neljä (4) kertaa Jos led-valo ei vilku, toista vaiheet 2-4. Vaihe 2: Lisää ja parita IR-ohjauslaite ohjausyksikköön Tuo ohjauslaite lähelle ohjausyksikköä ja kytke sen virta päälle (laita virtalähde pistorasiaan) Kirjaudu sisään Fortum Fiksu palveluun ja siirry ohjausyksikön asetuksiin Valitse Laitteet > Lisää uusi Valitse Aloita haku Paina IR-ohjaimen nappia kerran, jolloin se on paritustilassa Kun ohjausyksikkö löytää IR-ohjaimen valitse Lisää uusi lämpöpumppuohjain ja anna sille haluamasi nimi.

26 Käyttöohje 23 Kuva 13 Verkon tilan tarkistaminen 2.7. Paina Tallenna. Vaihe 3: Säädä IR-ohjaimen asetukset 3.1. Valitse ohjaimen Asetukset 3.2. Valitse tarvittaessa Näytä kaikki kirjastokoodit 3.3. Valitse Valmistaja 3.4. Valitse Lämpöpumppuohjaimen kirjastokoodi 3.5. Paina Tallenna Siirrä ohjain ilmalämpöpumpun lähelle HUOMAA! Varmista, että pumpun ja ohjaimen välillä ei ole esteitä.

27 Käyttöohje 24 Vaihe 4: Testaa IR-ohjaimen toiminta 4.1. Nosta käyttöliittymästä nykyisen tilan lämpötilaa, esim. 28 C 4.2. Odota hetki ja varmista, että pumpun asetuslämpötila muuttui ja pumppu nosti lämpötilaa HUOMAA! Pumpusta riippuen asetuslämpötilan vaihto näkyy puhallustehon muuttumisena tai pumpun äänimerkillä Palauta nykyisen tilan lämpötila haluamaksesi. Jos ohjain ei toimi, vika on todennäköisesti väärässä kirjastokoodissa. Palaa vaiheeseen 3.1 ja kokeile toista koodia. 7 Ongelmanratkaisu Lämmityksen ongelmat ja vikatilanteet voivat johtua lämmitysjärjestelmästä, vääristä ohjausasetuksista tai lämmityksen ohjauslaitteiden viasta. Taulukossa alla on listattu Fortum Fiksun lähettämät vikatilanneviestit, sekä niiden tarkemmat kuvaukset. Viesti Suoran sähkölämmityksen ohjauskytkin on ollut saavuttamattomissa 6h Suoran sähkölämmityksen ohjauskytkin on saavutettavissa Varaavan lattialämmityksen ohjauskytkin on ollut saavuttamattomissa 6h Varaavan lattialämmityksen ohjauskytkin on saavutettavissa Käyttövesivaraajan ohjauskytkin on ollut saavuttamattomissa 6h Käyttövesivaraajan ohjauskytkin saavutettavissa Lämpömittari on ollut saavuttamattomissa 6h Mitä tarkoittaa? Fortum Fiksu ei pysty ohjaamaan lämmitystä, koska lämmitystä ohjaavaan laitteeseen ei saada yhteyttä. Yhteys ohjausyksikön ja ohjauskytkimen välillä on palautunut ja Fortum Fiksu ohjaa lämmitystä. Yhteys ohjausyksikön ja ohjauskytkimen välillä on katkennut eikä Fortum Fiksu pysty ohjaamaan lämmitystä. Katso tarkemmat ohjeet Ongelmanratkaisu-luvusta. Yhteys ohjausyksikön ja ohjauskytkimen välillä on palautunut ja Fortum Fiksu ohjaa lämmitystä. Yhteys ohjausyksikön ja ohjauskytkimen välillä on katkennut eikä Fortum Fiksu pysty ohjaamaan varaajan lämmitystä. Katso tarkemmat ohjeet Ongelmanratkaisu-luvusta. Yhteys ohjausyksikön ja ohjauskytkimen välillä on palautunut ja Fortum Fiksu ohjaa lämmitystä. Yhteys ohjausyksikön ja lämpömittarin välillä on katkennut ja Fortum Fiksu on ohjannut sähkölämmityksen päälle termostaatteja vasten.

28 Käyttöohje 25 Lämpömittari on saavutettavissa. Varoitus "Lämpömittari". Korkea lämpötila: 24.4 C. Hälytys "Lämpömittari". Korkea lämpötila: 26.2 C. Varoitus "Lämpömittari". Alhainen lämpötila: 15.6 C. Hälytys "Lämpömittari". Alhainen lämpötila: 12.6 C. Katso tarkemmat ohjeet Ongelmanratkaisu-luvusta. Yhteys ohjausyksikön ja lämpömittarin välillä on palautunut ja Fortum Fiksu ohjaa lämmitystä normaalisti. Kodin lämpötila on noussut ja ylittää asettamasi varoitusrajan. Kodin lämpötila on noussut ja ylittää asettamasi hälytysrajan. Kodin lämpötila on laskenut ja alittaa asettamasi varoitusrajan. Kodin lämpötila on laskenut ja alittaa asettamasi hälytysrajan.

29 Käyttöohje Lämmityksen vikatilanteet Lämmitys ei toimi Käyttövesi on kylmää Suora sähkölämmitys ei lämmitä Varaava lattialämmitys ei lämmitä Lämmitysjärjestelmä ei toimi siinä olevan vian tai sähkön saannin puuttumisen vuoksi Tarkista ovatko ohjaussulakkeet, lämmityspiirien tai käyttövesivaraajan sulakkeet pois päältä? Kyllä Kytke sulake/sulakkeet päälle Fiksu ohjaa lämmitystä. Ei Kytke Fortum Fiksu ohjausyksikkö pois päältä Tarkista meneekö lämmitys päälle? Fortum Fiksussa on Vikatilanteessa päälle -toiminto, joka kytkee lämmityksen päälle termostaattia vasten 30s kuluttua jos ohjausyksikkö ei jostain syystä pysty ohjaamaan suoraa sähkölämmitystä, varaavaa lattialämmitystä ja käyttövesivaraajaa. Tästä syystä lämmityksen puuttuminen tai itse lämmitysjärjestelmän muut mahdolliset vikatilanteet eivät yleensä ole Fortum Fiksusta johtuvia. Halutessasi kytke käyttövesivaraajan lämmitys päälle sähkökeskuksen ohjauspainikkeesta. Muuten käyttöveden lämmitys käynnistyy seuraavan vuorokauden lämmitysjakson alkaessa Ei Kyllä Fiksun ohjaus ei toimi Ota yhteyttä Fortumin asiakaspalveluun ongelman korjaamiseksi Lämmitysjärjestelmässä tai sitä ohjaavassa releessä on vika. Vika releessä Vika varaajassa muussa lämmitysjärjestelmässä Ota yhteys Fortumin asiakaspalveluun ongelman korjaamiseksi Ota yhteys LVIasiantuntijaan ongelman korjaamiseksi

30 Käyttöohje 27 Lämmitys ei toimi Ilmalämpöpumppu Ilmalämpöpumppu (ILP) ei lämmitä Lämmityksen ohjaus ei toimi Tarkista, että ILP toimii ja lämmittää jos sen lämpötila asetetaan ILP:n kaukosäätimellä Kyllä Ei Ilmalämpöpumppu ei toimi Ota yhteys asentajaan/ ILP-toimittajaan ongelman korjaamiseksi Tarkista, että onko ILP:lle asetettu ILP:n omia lämmitysaikatauluja. Kyllä Ei ILPin Fiksuohjaus ei toimi Ilmalämpöpumpun omat asetukset ristiriidassa FIksuohjauksen kanssa Tarkista, että ILPin IRohjain on päällä eli kytketty virtapistokkeeseen Poista ILP:n omat ohjausasetukset jos haluat sen toimivan Fiksu-ohjauksessa. Kyllä Ei Kytke IR-ohjain virtapistokkeeseen Varmista että IRohjaimen ja ILPin välillä ei ole esteitä. Jos ongelma ei poistu, ota yhteys Fortumin asiakaspalveluun

31 Käyttöohje 28 Lämmitys ei riitä Käyttövesivaraaja Lämmin vesi loppuu kesken Kulutus on normaalia suurempaa ja varaajan koko tai lämpötila ei ole käyttöön nähden riittävä Fortum Fiksun ohjausasetukset varaajalle väärin ja Fiksu laskee liian vähän ohjaustunteja Käyttövesivaraajan lämmitys voidaan yleensä kytkeä tilapäisesti päälle sähkökeskuksen ohjauspainikkeesta kun tarvitaan lisäkäyttövettä. Varaaja tulisi kytkeä päälle 2-3 tuntia ennen lisäkäyttöveden tarvetta. Seuraavan ohjausjakson alkaessa varaaja kytketyy automaattisesti Fiksuohjaukseen Tarkista vastaavatko Fiksun ohjausasetukset varaajan asetuksia Ei Kyllä Korjaa varaajan teho, lämpötila ja/tai tilavuusasetukset Ks. Käyttöohjeen kohta 6.5 Käyttövesivaraajan ohjausasetukset Varaaja ei toimi asetusten mukaisesti. Ota yhteys asentajaan ongelman korjaamiseksi Varaaja lämmittää seuraavan vuorokauden uusilla asetuksilla. Jos ongelma ei poistu, ota yhteys Fortumin asiakaspalveluun. Halutessasi kytke käyttövesivaraajan lämmitys päälle sähkökeskuksen ohjauspainikkeesta. Muuten käyttöveden lämmitys käynnistyy seuraavan vuorokauden lämmitysjakson alkaessa

32 Käyttöohje 29 Lämmitys ei riitä Suora sähkölämmitys Suora sähkölämmitys ei lämmitä riittävästi Termostaatit on säädetty liian alas ja ne katkaisevat lämmityksen liian aikaisin. Lämpötilamittari on sijoitettu kodissa paikkaan, joka on muuta kotia lämpimämpi Tarkista käyttöliittymästä mikä on korkein mahdollinen lämpötila (vaihteluväli mukaanlukien) Säädä huonetermostaatit niin, että ne sallivat käyttöliittymässä asetetun lämpötilan Siirrä lämpötilamittari lähelle paikkaa, jossa lämpötila tuntuu liian alhaiselta. Joissakin kodeissa yhdellä lämpötilamittarilla toteutettu lämmityksen ohjaus ei välttämättä pysty riittävän tasaiseen koko kodin suorasähkölämmityksen ohjaukseen. Tällaisia tilanteita voi tulla eteen esimerkiksi kun kodissa on useampia kerroksia tai talo jakaantuu useampaan eri lämmitettävään tilaan, joissa on eri olosuhteet. Yleensä tämä huomioidaan asennusvaiheessa, mutta näitä tilanteita ja tiloja varten voi olla mahdollista myös jälkikäteen lisätä lämpötilamittari ja ohjausrele. Jos ongelma ei poistu, ota yhteys Fortumin asiakaspalveluun.

33 Käyttöohje 30 Lämmitys ei riitä Varaava lattialämmitys Varaava lattialämmitys ei lämmitä riittävästi Termostaatit on säädetty liian alas ja ne katkaisevat lämmityksen liian aikaisin. Nosta lattialämmityksen termostaattien lämpötilaa. Varaavan lattialämmityksen ohjausasetukset väärin. Lämmitystuntien määrä on liian pieni ja lämpötila laskee sen vuoksi liikaa. Lämmitysjaksojen välit ovat liian pitkät ja lämpötila laskee tai vaihtelee sen vuoksi liikaa. Lattialämmityksen teho on pienempi kuin asetuksissa ja lämmitys ei riitä. Lisää päivittäisten lämmitystuntien määrää ohjausasetuksista. Pienennä tuntimäärää, joka saadaan olla lämmittämättä ohjausasetuksista. Korjaa lämmitysteho ohjausasetuksissa Ks. Käyttöohjeen kohta 6.4 Varaavan lattialämmityksen ohjausasetukset Jos ongelma ei poistu, ota yhteys Fortumin asiakaspalveluun. 8 Tekniset tiedot 8.1 Tuetut Web-selaimet Fortum Fiksu toimii yleisimmillä uusilla internet-selaimilla tietokoneissa, tableteissa ja älypuhelimissa.

34 Käyttöohje Laitteet Fortum Fiksu Sähkölämmittäjälle koostuu seuraavista laitteista: Taulukko 5 Asennetut laitteet Ohjausyksikkö ohjaa langattomasti kodin lämmitystä ja seuraa kodin lämpötilaa ohjauslaitteiden avulla. Lisäksi ohjausyksikkö on yhteydessä Fortum Fiksun etäpalveluihin ja käyttöliittymään, joista se saa lämmitys-, sää ja hintatiedot ja käyttäjäasetukset. Ohjausyksikkö kytketään kodin internet-reitittimeen verkkokaapelilla tai WLAN-yhteydellä. Se kommunikoi langattomasti ohjauslaitteiden kanssa. 1 Ethernet-portti 11n WLAN 2 x USB 2.0 Z-Wave-moduuli 4 GB levytilaa 1GB RAM muistia Lämmityksen ohjauskytkimet kytkevät suoran sähkölämmityksen lämmityspiirejä, varaavan lattialämmityksen ohjauspiirejä sekä käyttövesivaraajaa päälle ja pois annettujen ohjauskomentojen mukaan. Ohjauskytkimet asennetaan kodin sähkökeskukseen Lämpötilamittari mittaa suoran sähkölämmityksen ohjausta varten huonelämpötilaa. Se asennetaan huoneeseen, jonka lämpötilan perusteella ohjataan suoraa sähkölämmitystä ja (mahdollista) ilmalämpöpumpun asetuslämpötilaa. 4 Ilmalämpöpumpun IR-ohjain ohjaa ilmalämpöpumpun asetuslämpötilaa. Se asennetaan lähelle ilmalämpöpumppua.

35 Käyttöohje Ohjausyksikön liittimet, painikkeet ja valot Kuva 14 Ohjausyksikön takaosan liittimet 1 Power - Virtajohdon liitin 2 Reset - Nollauspainike 3 Kaksi USB-porttia 4 Ethernet-portti. Käytetään laitteen yhdistämiseen tietoverkkoon tai Internet-reitittimeen. Käytetään tietokoneiden liittämiseen laitteeseen jos ohjausyksikkö toimii yhteyspisteenä. Ohjausyksikkö voidaan palauttaa toimitus- tai tehdasasetuksiin painamalla nollauspainiketta RESET) (Taulukko 6). HUOMAA! Irrota aina verkkokaapeli laitteesta ennen kuin painat nollauspainiketta. Taulukko 6 Nollauspainikkeen toiminta Paina nappia Toiminta < 5 s Laite käynnistyy uudelleen s Laite käynnistyy uudelleen ja laitteen asetukset palautetaan toimitusasetuksiin. Mahdollisesti käyttäjän muuttamat verkkoasetukset palautetaan oletusasetuksiin. Vapauta nollauspainike kun merkkivalot alkavat vilkkua. >10 s Laite käynnistyy uudelleen ja laitteen asetukset palautetaan tehdasasetuksiin. Ohjausyksikkö käynnistyy tilaan, jossa sen verkkoasetuksia voidaan muokata kirjautumalla ohjausyksikköön tietokoneella Ethernet-kaapelin avulla tai langattomasti osoitteessa Vapauta nollauspainike kun vilkkuminen päättyy ja merkkivalot jäävät palamaan.

36 Käyttöohje 33 1 Kuva 15 Ohjausyksikön etuosa 2 1 Virtakytkin ja merkkivalo. Ohjausyksikön voi sammuttaa painamalla virtakytkin pohjaan 1s ajaksi. Opt-1 led-valo vilkkuu ohjausyksikön alasajon ajan. Painamalla virtakytkintä pohjaan pitkään (>6s) ohjausyksikkö sammuu välittömästi. 2 SD-kortinlukija ja SD-kortti, joka sisältää ohjausyksikön ohjelmiston. 1 Kuva 16 Ohjausyksikön pohja 1 Tunnistetarra sisältäen mallinimen, verkko-osoitteet (LAN MAC, WLAN MAC) ja sarjanumeron (S/N) Kaikki ohjausyksikön kannessa näkyvät LED-valot ovat valkoisia paitsi hälytys (Alarm) ja ohjelmiston päivitys (SW upgrade), jotka ovat punaisia.

37 Käyttöohje Kuva 17 Ohjausyksikön kannen LED-valot 1 Alarm Päällä: Vikatilanne ohjelmistopäivityksessä 2 Power Päällä: Virta on kytketty Pois: Virta ei ole kytketty 3 Internet Päällä: Laite on yhteydessä internetiin ja siihen voidaan olla yhteydessä etäyhteyspalvelun kautta Vilkkuu hitaasti: Laite on yhteydessä internetiin, mutta yhteys laitteen suuntaan ei toimi Pois: Ei internet-yhteyttä 4 System Päällä: Käyttöjärjestelmä toimii Vilkkuu: Käyttöjärjestelmä käynnistyy Pois: Vikatilanne käyttöjärjestelmässä 5 Ethernet Päällä: Ethernet yhteys päällä Link Pois: Yhteys ei päällä 6 Ethernet Act Vilkkuu/Päällä: Yhteys päällä ja tiedonsiirto käynnissä Pois: Ei tiedonsiirtoa 7 Opt 1-3 Vilkkuvat käynnistettäessä. Muu käyttö varattu muita sovelluksia (ei käytössä) varten.

38 Käyttöohje 35 8 WLAN 9 Battery 10 Z-Wave 11 2G/3G 12 SW Upgrade Päällä: WLAN (langaton lähiverkko) on aktivoitu ja käytettävissä Vilkkuu: Yhteys päällä tai tiedonsiirto käynnissä Pois: WLAN ei käytössä Päällä: Laite toimii paristoilla Vilkkuu: Paristojen virta vähissä Pois: Ei käytä paristoja (verkkovirta) Päällä: Z-Wave on käytössä Vilkkuu hitaasti: Z-Wave on kytkentä- tai poistotilassa Vilkkuu nopeasti: Z-wave-verkko lähettää tai vastaanottaa dataa Pois: Z-Wave ei käytössä Päällä tai vilkkuu: Ohjelmistopäivitys käynnissä Pois: Ei ohjelmistopäivityksiä käynnissä Päällä tai vilkkuu: Ohjelmistopäivitys käynnissä Pois: Ei ohjelmistopäivityksiä käynnissä 8.3 Turvallisuus- ja ympäristövarotoimet Ohjausyksikköön liitetyt kodinenergiahallintalaitteet on kytketty 230V järjestelmiin. Kun määrittelet ohjauksia, varmista, että ohjaat varmasti oikeita laitteita. Ohjausyksikköä ei saa käyttää sellaisissa tilanteissa, missä sen toimimattomuus voi aiheuttaa henkilövahinkoja. Sitä ei saa käyttää sellaisissa ohjauksissa, joissa laitteen toiminta tai toimimattomuus voi aiheuttaa vahinkoa omaisuudelle. Huomioi myös, että ohjausyksikön väärät verkkoasetukset voivat aiheuttaa ongelmia tietoverkoissa. Ne eivät aiheuta suoraa vahinkoa laitteistolle, mutta voi olla vaikea selvittää johtuvatko ongelmat vääristä asetuksista. Väärät asetukset voivat aiheuttaa joissakin tilanteissa tietoturvariskin ja sallia luvattomia yhteyksiä kodin tietoverkkoon. Lue huolellisesti verkon asetuksiin liittyvät ohjeistukset ennen kuin muutat verkkoasetuksia. Järjestelmän ja ohjausyksikön salasanan joutuminen vääriin käsiin voi aiheuttaa tietoturvariskin ja sallia luvattomia yhteyksiä kodin tietoverkkoon kodin kulutus-, käyttötilanne- ja lämmitystietoihin. Luvattomat yhteydenotot voivat johtaa asetusten muuttamiseen ja virheellisiin tietoihin, jolloin laitteiden toiminta ja esimerkiksi lämmityksen ohjaus ei toimi kuten suunniteltu. Hävitä pakkausmateriaalit annettujen sääntöjen ja ohjeiden mukaan. Varmista, että pakkausmateriaali ei joudu lasten ulottuville, sillä se saattaa sisältää lapsille vaarallisia osia. Ohjausyksikköä ja muita Fortum Fiksuun kuuluvia laitteita ei saa huoltaa muu taho kuin Fortumin yhteistyökumppani There Corporation Oy, tai There Corporation Oy:n valtuuttama taho. Älä avaa tai pura ohjausyksikköä tai ohjauslaitteita muilla kuin ohjeissa kuvatuilla tavoilla. Jos epäilet laitevikaa, ota yhteys Fortumin asiakaspalveluun ja toimi saamiesi ohjeiden mukaisesti. 8.4 Laitteiden varastointi ja käsittely Ohjausyksikkö ja langattomat ohjauslaitteet ovat sähkölaitteita ja niitä koskevat normaalit sähkölaitteiden käyttöä ja turvallisuutta koskevat ohjeistukset. Älä altista laitteita nestemäi-

39 Käyttöohje 36 sille aineille, kuumuudelle tai kosteudelle. Käyttöpaikan lämpötilan on oltava C ja ilmankosteuden %. Copyright There Corporation Kaikki oikeudet pidätetään.
