1 Aquatec Pure Bidet fi Pidée/suihku wc-istuin Pika-käyttöohje Tämä käyttöohje tulee toimittaa tuotteen mukana. Lue käyttöohje läpi ENNEN tuotteen käyttöönottoa ja säilytä myöhempää tarvetta varten.

2 Sisältö 1 Tuotteen osat Tuotteen osat Asennus Asennus ja käyttöönotto Veden virtauksen asentaminen Koekäyttö Irrottaminen Käyttö Ohjauspaneelin ja kaukosäätimen käyttö WC-stuimen käyttö Hoito ja huolto Huolto-ohje Pesu-ohje Jäätymisen esto talvella Kaukosäätimen patterien vaihto

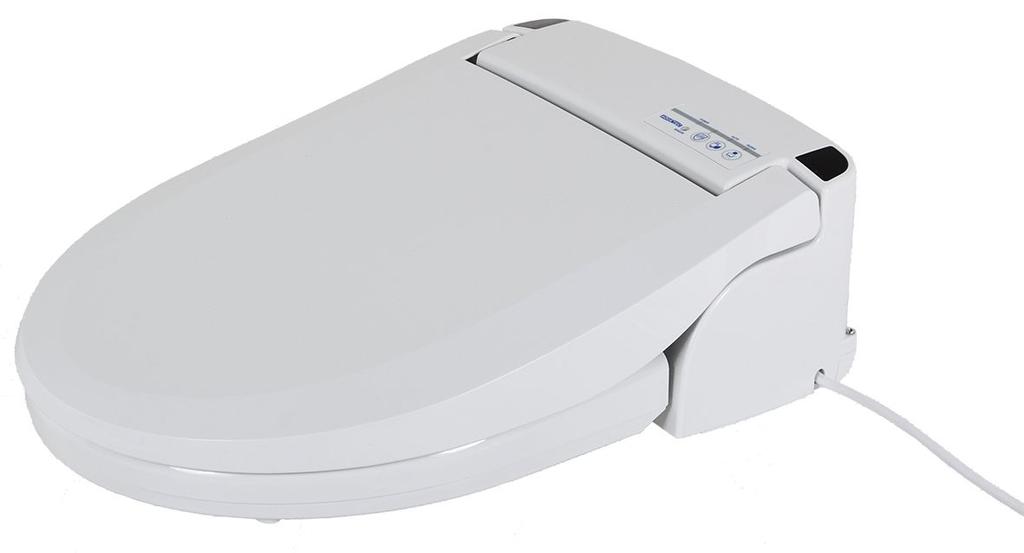

3 1 Tuotteen osat 1.1 Tuotteen osat Tarkista, että toimitus sisältää seuraavat osat: E F G H I J K L Istuinsensori Puhdistussuutin Bidée-suutin Lämmitettävä istuin LED-yövalo Tuloadapteri Kaukosäätimen vastaanotin Virtajohto Osat A B C D Kansi Kauko-ohjauksen vastaanotin Ohjauspaneeli Ilmakuivaajan ulostuloaukko A 3

4 Aquatec Pure Bidet A B C D E F G H I Kiinnityslevy Kannattimet (2x) Kiinnitysruuvit (2x) Prikat (2x) Kiinnitysmutterit (2x) Joustava PVC-putki T-venttiili Kaukosäätimen patterit Kaukosäädin ja seinäpidike A

5 2 Asennus Asennus 2.1 Kokoaminen / Asennus Aquatec Pure Bidée sopii useimpiin tavallisiin WC-istuimiin. VAROITUS! Tarkista, että kaikki varusteet on paikoillaan. Älä kytke virtaa ennen kuin asennus on valmis. WC-istuin sopii useimpiin vesihuollon liitäntöihin ja huuhtelusäiliöihin (ylä-, ala- tai sivuttaisliitännät). Jos T-venttiili ei sovi vedensyöttöön, tarvitaan adaptereita. 1. Irrota kiinnitysruuvit B WC-istuimesta A, jotka sijaitsevat wc-pytyn alla. 2. Irrota vanha istuin ja kiinnitysosat B ja C ja säilytä ne myöhempää käyttöä varten. 1. Sulje vedenpaine A (käännä myötäpäivään). 2. Tyhjennä WC-säiliö kokonaan vetämällä WC A 5

6 Aquatec Pure Bidet A B 1. Paina vipua A irrottaaksesi pidikelevy B bidéestä. A 1. Irrota vedensyöttöputki A sulkuventtiilin osasta B. 2. Asenna T-venttiili C sulkuventtiilin ja vedensyöttöputken väliin. Jos osa A on kiinteä putki se pitää korvata joustavalla putkella. 1. Aseta mukana tulleet kiinnitysmutterit A wc-pytyn kiinnitysreikiin. Pakkauksessa on lisävarusteena yksi pari vakiokiinnitysmuttereita, joiden halkaisija on 14 mm. Jos wc-istuimen kiinnitysrei'än halkaisija on alle 14 mm, on käytettävä muita ks. wc-pyttyyn sopivia muttereita ja aluslevyjä A

7 Asennus VAROITUS! Varmista, että pidéen alla olevat urat, on ohjattu tarkasti asennuslevyn syvennyksiin. 1. Aseta prikat D kiinnitysmutterien päälle. 2. Aseta paikalleen kannattimet B kiinnityslevyyn C. 3. Kiristä kiinnityslevy kiinnitysruuveilla A molempien kiinnikkeiden läpi. 1. Kierrä joustava PVC-putki A myötäpäivään T-venttiiliin B. Kaukosäätimen pidikkeen asennus 1. Kierrä joustava PVC-putki A myötäpäivään pidéen tuloadapteriin B 2. Liu'uta pidée paikalleen kiinnityslevyyn C. 1. Kiinnitä kaukosäätimen pidike kaksipuolisella teipillä A sopivaan kohtaan seinälle A 7

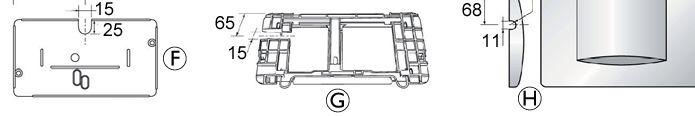

8 Aquatec Pure Bidet Kaukosäätimen käyttöönotto 1. Irrota paristokotelon kansi A kaukosäätimestä. 2. Aseta paristot B kaukosäätimeen. Varmista, että patterit on oikein päin. Sulje paristokotelon kansi. 3. Aseta kaukosäädin D seinäpidikkeeseen C. 2.2 Veden virtauksen asentaminen Veden virtauksen asentaminen kulmaventtiilillä 1. Kytke kulmaventtiili ja bidée joustavaan PVC-putkeen (lisävaruste). 2. Käännä vesihana päälle. TÄRKEÄÄ! Tarkista liitäntä vuotojen varalta ja asenna se tarvittaessa uudelleen. Veden virtauksen asentaminen huuhtelusäiliöön 1. Irrota kansi huuhtelusäiliöstä. 2. Irrota takakansi, jotta saat suoran näkymän liitäntöihin. 3. Käännä vesihana pois päältä. 4. Irrota liitosholkki D ja korvaa se T-kappaleella E. 5. Yhdistä T-kappale joustavalla PVC-putkella C. 6. Yhdistä joustava PVC-putki ja putki A mutterilla B. 7. Yhdistä putki A bidéeseen. 8. Käännä vesihana päälle. TÄRKEÄÄ! Tarkista liitäntä vuotojen varalta ja asenna se tarvittaessa uudelleen. 9. Leikkaa sisäkansi F, asennuslevy G ja painokansi H yllä olevan kuvan mukaisesti ottaen huomioon ilmoitetut mitat [mm]. 10. Kiinnitä sisäkansi ja asennuslevy takaisin huuhtelokoteloon. 11. Sulje huuhtelusäiliö painokannella. Seuraavat osat ovat tarpeen pidéen asentamiseksi, mutta eivät sisälly toimitukseen: Putki A Kiinnitysmutteri B Osat voi hankkia LVI-liikkeistä tai rautakaupoista A

9 Asennus 2.3 Koekäyttö Vuototesti VAROITUS! Sähköiskun vaara Älä käännä tai siirrä laitetta virran kytkemisen jälkeen. 2. Jos virran merkkivalo ei käynnisty virran kytkemisen jälkeen, paina mitä tahansa painiketta (paitsi kaukosäätimen VOIMAKAS/MATALA, ETEEN/TAAKSE -painikkeita, jolloin merkkivalojen pitäisi käynnistyä. Perustoimintojen tarkistus 1. Avaa venttiili A kokonaan kääntämällä sitä vastapäivään. 2. Tarkista liitäntä vuotojen varalta ja asenna tarvittaessa uudelleen. Virtajohdon kytkeminen 1. Liitä sähköjohto sopivaan virtapistokkeeseen A 9

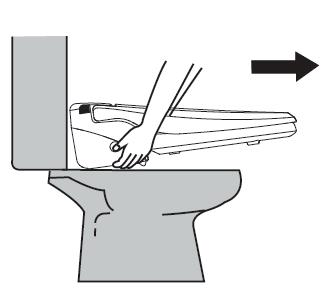

10 Aquatec Pure Bidet 1. Aseta käsi istuinsensorin päälle A. 2. Paina toisella kädellä PUHDISTUS / STOP ohjauspaneelista B tai PUHDISTUS tai BIDÉE kaukosäätimestä. Veden pitäisi suihkuta suuttimesta. Peitä suutin C vapaalla kädellä veden roiskumisen estämiseksi. 5. Nosta laitetta hieman ja vedä sitä ulospäin, jotta se irtoaa pidikkeestään. 2.4 Irrottaminen WC-istuimesta Noudata alla olevia ohjeita, jos laite on irrotettava poistamista varten. 1. Irrota sähköjohto virtalähteestä. 2. Sulje vedensyöttö kääntämällä sulkuventtiiliä myötäpäivään. 3. Tyhjennä WC-vesisäiliö kokonaan huuhtelemalla. 4. Irrota joustava PVC-putki T-venttiilistä. 6. Irrota tyhjennystulppa A laitteen alapuolella ja tyhjennä vesi kokonaan vesisäiliöstä. 7. Irrota joustava PVC-putki ja T-venttiili. 8. Liitä vesijohtoletku vesisäiliöstä sulkuventtiiliin. 9. Avaa sulkuventtiili kääntämällä vastapäivään. 10. Tarkista liitännät vuotojen varalta, kiristä tarvittaessa. 11. Asenna alkuperäinen istuin ja kansi takaisin A

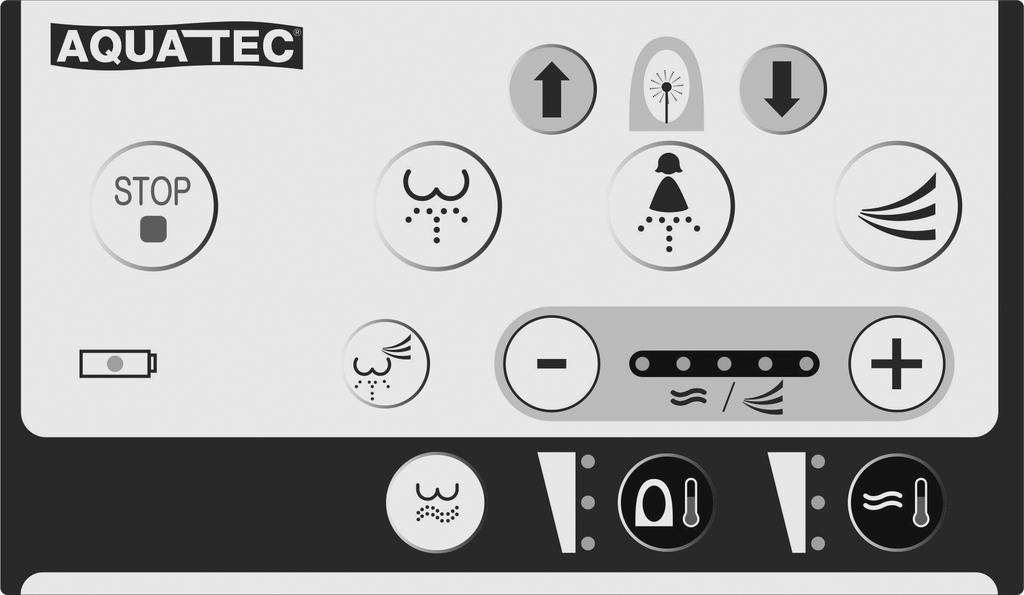

11 Käyttö 3 Käyttö Kaukosäätimen toiminnot Nappi NIMI 3.1 Ohjauspaneelin ja kaukosäätimen käyttö O N P Q M L C R K I D I E Toiminto A VESI / KUIVAUS Näyttää nykyisen vedenpaineen tai lämminilmakuivaimen lämpötilan B STOP Pysäyttää kaikki aktiiviset toiminnot C PUHDISTUS PUHDISTUS -toiminto päällä D BIDÉE BIDÉE -toiminto päällä E KUIVAUS Lämmin ilmakuivaus -toiminto päällä F AUTO Automaattinen puhdistustoiminto G ISTUIN Istuimen lämpötilan säätäminen H VESI Veden lämpötilan säätäminen I ETEEN / TAAKSE Suuttimen asennon vaihto J VOIMAKAS/MATALA Lämminilmakuivaimen voimakkuuden säätö Vedenpaineen säätö B U A F T J S T ALAPESU Alapääpesu/-kylpy -toiminto päällä S VOIMAKAS /MATALA Veden lämpötilan ja istuimen lämpötilan LED-näyttövalot U PARISTO Syttyy, kun paristot on vaihdettava kaukosäätimestä. G A S J H 11

12 Aquatec Pure Bidet Ohjauspaneelin toiminnot Nappi Nimi Toiminto K PUHDISTUS/STOP Laite sammuu L VIRRANSÄÄSTÖ Virransäästötila aktivoituu M VALO Yövalot aktivoituu N SENSORIVALOT Kun yövalo on käytössä, bidee tunnistaa automaattisesti wcvalon ja yövalon LED-valot syttyvät O POWER Syttyy, kun laite on kytketty päälle P VALO Syttyy, kun yövalo on käytössä Q AUTO Palaa, kun automaattinen virransäästötila on aktivoitu R SUPER Syttyy, kun supervirransäästötila on käytössä 3.2 WC-istuimen käyttö Manuaalinen puhdistus kaukosäätimellä WC-istuimen sisällä on anturi, joka aktivoituu ihokosketuksessa. 1. Jos laitteeseen on kytketty virta, laite on päällä ja "POWER" LED O -valo palaa ohjauspaneelissa. Jos "POWER" LED-valo ei pala paina mitä tahansa nappia kaukosäätimessä (paitsi VOIMAKAS/MATALA tai ETEEN/ TAAKSE -painikkeita). 2. Istu keskelle wc-istuinta. 3. Paina PUHDISTUS C tai BIDÉE-painiketta D. PUHDISTUS/BIDÉE -toiminto suoritetaan. 4. Paina puhdistuksen aikana uudestaan PUHDISTUS tai BIDÉE - painiketta. Puhdistussuutin liikkuu edestakaisin. Suutin pysähtyy painamalla painiketta uudelleen. 5. Paina STOP-painiketta B kaukosäätimestä. Suihkutoiminto sammuu. 6. Paina KUIVAUS-painiketta E kaukosäätimestä. Lämminilmakuivaaja on käytössä. Kuivaustoiminto pysähtyy painamalla STOP-painiketta. 7. Paina PUHDISTUS/STOP-painiketta K ja pidä pohjassa yli 4 sekunttia. Laite menee pois päältä - Kaikki näytöt kytkeytyvät pois päältä ohjauspaneelista. PUHDISTUS- ja BIDÉE-toiminnot toimivat kerralla 90 sekuntia. ALAPESU ja KUIVAUS toimivat 3 minuuttia. Toiminnot päättyvät äänimerkillä. Ennen ja jälkeen jokaisen toimenpiteen suuttimen puhdistus puhdistaa suuttimen pään A

13 Käyttö Automaattinen puhdistus Automaattinen puhdistustoiminto, (oletustoiminto vammaisille, lapsille tai vanhuksille), jossa täydellinen alapään puhdistusjakso suoritetaan automaattisesti. 1. Paina AUTO-painiketta F kaukosäätimestä. Vedenpaineen 3. taso, lämminilmakuivauksen 2. taso ja viimeisin suuttimen asento ovat säädetty automaattiseksi. Sensori muuttaa veden- ja istuimen lämpötilan Mediumiksi, jos lämpötilat on säädetty korkeimpaan asentoon. Äänimerkki kertoo, kun automaattinen puhdistus on päättynyt. 2. Paina STOP-painiketta B kaukosäätimestä. Automaattinen puhdistus keskeytyy. 3. Paina AUTO-painiketta F uudestaan. Aikaisempi automaattinen puhdistustoiminto jatkuu. Automaattinen puhdistustoimointo: Puhdistus ja lämminilmakuivaus kestävät kumpikin 1:n minuutin. 1. Paina PUHDISTUS-painiketta C kaukosäätimestä. 2. Paina VOIMAKAS/MATALA-painiketta J kaukosäätimestä. Puhdistussuuttimen vedenpaine nousee taso kerrallaan, joka näkyy LED-näytössä A. Viimeisin säädetty taso, säilyy laitteen muistissa automaattisesti. Suuttimen asennon säätäminen 1. Paina ETEEN/TAAKSE-painiketta I kaukosäätimestä puhdistustoiminnon aikana. Puhdistussuutin liikkuu eteen ja taakse. Kun puhdistusprosessi on valmis ja siirryt pois wc-istuimesta, suutin siirtyy takaisin viimeiseksi säädettyyn asentoon. Veden lämpötilan säätäminen Veden lämpötilan voi säätää neljälle eri voimakkuudelle: Vedenpaineen säätäminen Vedenpainetta voi säätää kolmelle eri voimakkuudelle (ks. LED-merkkivalo alla: ja 3.taso): 1. Paina VESI-painiketta H toistuvasti kaukosäätimestä, kunnes haluttu lämpötila on saavutettu: Veden lämpötila näkyy yllä olevasta LED-näytöstä A 13

14 Aquatec Pure Bidet Jos puhdistustoiminnot käynnistetään toistuvasti, veden lämpötila laskee vähitellen. Voit palauttaa halutun veden lämpötilan keskeyttämällä puhdistustoiminnon kolmeksi minuutiksi. Laite tallentaa automaattisesti veden lämpötilan viimeisen arvon. Istuimen lämpötilan säätäminen Istuimen lämpötilan voi säätää neljälle eri voimakkuudelle: 1. Paina KUIVAUS-painiketta E kaukosäätimestä. 2. Paina KORKEA/MATALA-painiketta J kaukosäätimestä. Ilmakuivauksen lämpötila nousee taso kerrallaan ja näkyy LED-näytössä A. Viimeisin säädetty taso, säilyy laitteen muistissa automaattisesti. LED-yövalon säätäminen 1. Paina ISTUIN-painiketta G toistuvasti kaukosäätimestä, kunnes haluttu lämpötila on saavutettu. Istuimen lämpötila näkyy yllä olevasta LED-näytöstä. Viimeisin säädetty taso, säilyy laitteen muistissa automaattisesti. Istuin on varustettu sisäisellä suojajärjestelmällä. Jos istuimen lämpötila on "Korkea" ja istut wc-istuimella yli 30 minuuttia, istuimen lämpötila laskee automaattisesti. Heti kun poistut wc-istuimesta, lämpötila palautuu asetusarvoon. Ilmakuivauksen lämmön säätäminen Ilmakuivauksen lämmön voi säätää viidelle eri voimakkuudelle: 1. Paina VALO-painiketta M ohjauspaneelissa. Yövalo aktivoituu, kun huoneessa pimenee. Kun yövalo on aktivoitu, laite tunnistaa automaattisesti wcvalon ja yövalo sammuu. Käyttäjä voi kätevästi käyttää bidéetä ilman wc-valoja. Yövalon tehonkulutus on hyvin alhainen 2. Paina VALO-painiketta uudelleen sammuttaaksesi yövalon. Automaattinen virransäästötila 1. Paina VIRRANSÄÄSTÖ-painiketta L toistuvasti, kunnes AUTO LED-valo Q syttyy. Istuimen lämpötila on asettu automaattisesti +30 C:een. Automaattinen virransäästötoiminto menee pois päältä tilapäisesti, kun istut wc-istuimella. Automaattinen virransäästö toimii uudelleen, kun siirryt pois wc-istuimesta. 2. Paina VIRRANSÄÄSTÖ-painiketta kaksi kertaa. Virransäästötila kytkeytyy pois päältä ja AUTO LEDmerkkivalo sammuu. Supervirransäästötila Bidée tunnistaa WC-valon itsestään ja säätyy supervirransäästötilaan A

15 Käyttö 1. Paina VIRRANSÄÄSTÖ-painiketta L toistuvasti, kunnes SUPER -merkkivalo R syttyy. Veden ja istuimen lämpötila palaa normaaliin lämpötilaan. Virransäästötila menee tilapäisesti pois päältä, kun wc.n valot sytytetään. Se palautuu normaalitilaan myös vaikka istuisit wc-istuimelle pimeässä. 2. Paina VIRRANSÄÄSTÖ-painiketta kerran. Virransäästötila kytkeytyy pois päältä ja SUPER"- merkkivalo sammuu. Alapesu-toiminnon käyttäminen 1. Paina ALAPESU-painiketta T kaukosäätimestä. Alapesu -toimii 3 minuutin ajan (suutin liikkuu hieman eteenpäin ja taaksepäin). Toimintoon on esiasetettu alin vesipaine ja korkein veden lämpötila. 2. Paina ALAPESU-painiketta uudestaan, pysäyttääksesi suuttimen liikkumisen eteen- ja taaksepäin. 3. Paina STOP-painiketta lopettaaksesi ALAPESU-toiminnon käyttämisen A 15
