Käyttöoppaasi. OLYMPUS LS-100

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Tässä oppaassa näytettävät LCD-ruutujen ja tallentimen kuvat voivat poiketa todellisesta tuotteesta. Vaikka oppaan tietojen paikkansapitävyys on pyritty varmistamaan, ota yhteyttä asiakastukikeskukseen, jos huomaat epäilyttävän kuvauksen, virheen, puuttuvia tietoja tms. Tämän oppaan tekijänoikeudet omistavat Olympus Corporation ja Olympus Imaging Corporation. muut oppaassa mainitut tuotemerkit ja -nimet ovat omistajiensa tavaramerkkejä tai rekisteröityjä tavaramerkkejä. FI 2 HAK E M ISTO Esipuhe Tallentimen yleiskuvaus Käynnistys Tallennintila Moniraitatila Tietoja virittimestä, Lissajousista ja metronomista Valikot Tietoja PC:stä Pikaopas s. 2 s. 11 s. 21 s. 32 s. 53 s. 66 s. 71 s. 116 s FI 3 Sisällys Esipuhe Tämän oppaan kuvaus 2 Varotoimet 6 Varusteiden tarkistaminen 10 Luku 3 Tallennintila Mitä tallennintilassa voi tehdä 33 Tallennintila 33 Tiedostot ja kansiot 34 Äänittämistä edeltävät toimet 36 Tallennus 37 Normaali äänitys [Normal] 37 Dubbaus [Overdub] 39 Play Sync [Play Sync] 41 Äänen synkronointiäänitys [V-Sync. Rec] 43 Äänitys metronomia käyttäen 44 Tiedostojen etsiminen 45 Toisto 46 Toisto 46 Indeksimerkin sijoittaminen 48 Segmentin toistuva kuuntelu 49 Poistaminen 50 Tiedoston poistaminen 50 Tiedoston osittainen poistaminen 51 Luku 1 Tallentimen yleiskuvaus Tärkeimmät ominaisuudet 12 Osien nimet 13 Liittäminen ulkoisiin laitteisiin 15 LS-100:n käyttäminen 16 Eri instrumenttien äänitysvihjeitä 18 XLR/audioliittimen ja phantomvirransyötön liitäntä 20 Luku 2 Käynnistys Virtalähde 22 Akun asettaminen 22 Akun lataaminen 22 POWER/HOLD-kytkimen käyttäminen 25 Virran kytkeminen 25 Virran katkaiseminen 25 Hold-tilan aktivointi 26 Hold-tilan poistaminen käytöstä 26 Alkuasetukset ennen tallentimen käyttöä 27 Päivämäärän ja ajan asettaminen [Time & Date] 27 Äänioppaan asettaminen 28 SDkortin asettaminen ja poistaminen 29 SD-kortin asettaminen 29 SD-kortin poistaminen 30 Aloitusnäytön toimenpiteet 31 Luku 4 Moniraitatila Mitä moniraitatilassa voi tehdä 54 Moniraitatila 54 Tiedostot ja kansiot 55 Moniraitaisen projektin luominen 57 Moniraitaisen projektin/raidan poistaminen &t; 72 Valikkoluettelo 74 Äänitysvalikko [Rec Menu] 79 Äänitystila [Rec Mode] &middodot; 100 LCD/äänivalikko [LCD/Sound Menu] 102 Taustavalo [Backlight] 102 Luku 7 Tietoja PC:stä Tallentimen käyttö tietokoneen kanssa 117 PC:n käyttöympäristö 117 Yhdistäminen tietokoneeseen 118 Kytkeminen irti tietokoneesta 119 Äänitiedostojen siirtäminen tietokoneeseen 120 Tallentimen käyttö USBmikrofonina/ kaiuttimena 121 Tallentimen käyttäminen tietokoneen ulkoisena muistina 121 Luku 8 Pikaopas Hälytysviestiluettelo 123 Vianmääritys 125 Lisävarusteet (valinnaisia) 127 Sanasto 128 Tekniset tiedot 129 Tekninen apu ja tuki 134 FI 5 Varotoimet Lue tämä opas huolellisesti ennen uuden tallentimen käytön aloittamista, jotta varmasti osaat käyttää sitä turvallisesti ja oikein.

3 Käyttöohjeet Älä jätä tuotetta paikkaan, jossa se altistuu korkeille lämpötiloille ja/tai kosteudelle, kuten auringonvaloon pysäköityyn autoon tai rannalle kesäaikaan. Älä säilytä tuotetta kosteassa tai pölyisessä paikassa. Jos tuote kastuu, pyyhi vesi välittömästi pois kuivalla liinalla. Vältä erityisesti suolaa. Älä käytä puhdistamiseen orgaanisia liuottimia, kuten alkoholia tai tinneriä. Älä aseta tuotetta television, jääkaapin tai muun sähkölaitteen päälle tai lähelle. Varmista, ettei tuotteeseen pääse hiekkaa tai mutaa. Hiekka tai muta voi aiheuttaa vahingon, jota ei voi korjata. Älä kohdista tuotteeseen voimakasta tärinää tai iskuja. Älä käytä tuotetta paikoissa, joissa se voi kastua. Älä aseta magneettikorttia (esim. pankkikorttia) kaiuttimen tai kuulokkeiden lähelle. Magneettikortille tallennetut tiedot voivat vahingoittua. Jalustalle asennettaessa kierrä jalustan ruuveja tallentimen sijaan. Tärkeitä turvaohjeita Tärkeät turvaohjeet on esitetty alla näkyvillä symboleilla ja tekstillä. Muista noudattaa näitä ohjeita suojataksesi itsesi ja muut vammoilta tai omaisuusvahingoilta. Symbolien merkitykset on esitetty alla. f Vaara Tämä merkki ilmoittaa, että virheellinen käsittely voi aiheuttaa vakavan vaaran, joka voi johtaa kuolemaan tai vakavaan vammaan. f Varoitus Tämä merkki ilmoittaa, että virheellinen käsittely voi aiheuttaa kuoleman tai vakavan vamman. <Tietojen katoamista koskevia huomautuksia> Muistiin tallennetut tiedot voivat vahingoittua tai kadota käyttövirheen, laitevian, korjauksen tai muun syyn takia. On suositeltavaa varmuuskopioida tärkeät tiedot tietokoneen kiintolevylle tai esimerkiksi MO-tallennusvälineelle. Olympus ei vastaa mistään vahingosta tai tuottojen menetyksestä, jonka aiheuttaa vika, muun kuin Olympukseen valtuuttaman osapuolen suorittama korjaus tai jokin muu syy. f Huomio Tämä merkki ilmoittaa, että virheellinen käsittely voi aiheuttaa vamman tai omaisuusvahingon. <Tallennustiedostoja koskevia huomautuksia> Olympus ei ole vastuussa siitä, jos tallennustiedosto poistetaan tai muuttuu toistokelvottomaksi tallentimen tai tietokoneen vian takia. Tallennettu sisältö on tarkoitettu vain henkilökohtaiseen käyttöön. Tekijänoikeuslaki kieltää tekijänoikeuksin suojatun työn käyttämisen muihin tarkoituksiin ilman omistajan lupaa. FI 6 Varotoimet Recorder Älä käytä tuotetta ajaessasi ajoneuvoa (esimerkiksi polku- tai moottoripyörää tai autoa). Muuten seurauksena voi olla liikenneonnettomuus. f Varoitus Älä käytä tuotetta paikoissa, joiden ilmassa voi olla syttyvää tai räjähtävää kaasua. Muuten seurauksena voi olla syttyminen tai räjähdys. Älä jätä tuotetta vauvojen tai lasten ulottuville. Jos käy tät tuotet ta heidän lähellään, ole erittäin varovainen äläkä huolimattomasti jätä tuotetta ilman valvontaa. Lapset eivät ymmärrä varoituksia ja huomautuksia. Lisäksi seuraavat tapaturmat ovat mahdollisia: Kuulokejohdon kiertyminen vahingossa kaulan ympäri, mistä seuraa tukehtuminen Väärän toiminnon suorittaminen, mistä seuraa vamma tai sähköisku Älä käytä tai säilytä tuotetta pitkiä aikoja paikoissa, joissa on runsaasti pölyä, kosteutta, öljyä, savua tai höyryä. Muuten seurauksena voi olla tulipalo tai sähköisku. Älä pura, korjaa tai muuta tuotetta. Muuten seurauksena voi olla sähköisku tai vamma. Älä kosketa käynnissä olevaa verkkolaitetta tai ladattavaa akkua pitkään aikaan. Verkkolaite ja akku tulevat kuumiksi latauksen aikana. Niiden koskettaminen pitkään voi aiheuttaa lievän palovamman. Vältä tuotteen käyttöä lentokoneessa, sairaalassa tai muussa paikassa, jossa sähkötoimisten laitteiden käyttöä on rajoitettu. Vaihtoehtoisesti noudata käyttöpaikalla annettuja ohjeita. Kun kannat tallenninta hihnasta, huolehdi siitä, ettei se tartu muihin kohteisiin. Käytä aina mukana tullutta Olympuksen litiumioniakkua ja verkkolaitetta. Jonkin muun tuotteen käyttäminen voi aiheuttaa lämmön muodostumisesta, muodonmuutoksesta tai muusta syystä johtuvan tulipalon tai sähköiskun. Lisäksi tallennin tai virtalähde voi vahingoittua, tai odottamaton tapaturma voi tapahtua. Huomaa, että varmentamattoman tuotteen aiheuttamaa vahinkoa ei korvata. f Huomio Älä lisää äänenvoimakkuutta ennen käytön aloittamista. Muuten seurauksena voi olla kuulo-ongelma tai kuulon menettäminen. Lopeta tuotteen käyttö, jos huomaat jotain poikkeavaa, kuten epänormaalia hajua tai ääntä tai savua. Tuotteen käytön jatkamisen seurauksena voi olla tulipalo tai palovamma. Poista akku heti varovasti, jotta et polta itseäsi, ja ota yhteys jälleenmyyjään tai huoltoliikkeeseen. (Älä kosketa akkua paljain käsin, kun irrotat sitä. Lisäksi irrota akku ulkona etäällä tulenaroista materiaaleista.) Jos tuote putoaa veteen tai jos vettä, metallia tai tulenarka vieras esine pääsee tuotteen sisään, toimi seuraavasti: 1 Poista akku välittömästi. 2 Ota yhteys jälleenmyyjään tai Olympushuoltoon huoltoa varten. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Älä jätä tuotetta mihinkään, missä se saattaa joutua korkeisiin lämpötiloihin. Muuten seurauksena voi olla osien vikaantuminen tai tulipalo. Älä aseta tallentimeen muuta kuin SD-, SDHC- tai SDXC-korttia. Jos asetat vahingossa jonkin muun kortin, älä yritä poistaa sitä väkisin vaan ota yhteys huoltopisteeseen tai huoltopalveluun. Älä kosketa tuotteen metalliosia pitkiä aikoja alhaisissa lämpötiloissa. Muuten ihosi voi vahingoittua. Vältä tuotteen koskettamista paljain käsin, jos mahdollista, ja käytä käsineitä tai muita suojavarusteita alhaisissa lämpötiloissa.

4 FI 7 Varotoimet Battery Jos havaitset jotain poikkeavaa, kuten epänormaalia ääntä, epänormaalin korkean lämpötilan, palaneen käryä tai savua käytön aikana, suorita seuraavat vaiheet: 1 Poista akku välittömästi varovasti. 2 Ota yhteys jälleenmyyjään tai Olympushuoltoon huoltoa varten. Muuten seurauksena voi olla tulipalo tai palovamma. f Vaara Älä laita akkua tulen lähelle. Älä heitä akkua tuleen tai kuumenna sitä. Muuten seurauksena voi olla tulipalo, räjähdys tai syttyminen. Älä juota suoraan, muuta tai pura akkua. Älä kytke plus- ja miinusnapoja yhteen. Muuten seurauksena voi olla kuumeneminen, sähköisku tai tulipalo. Kun kannat tai säilytät akkua, laita se aina laukkuun napojen suojaamiseksi. Älä kanna tai säilytä sitä avainketjun tai muun metalliesineen kanssa. Muuten seurauksena voi olla kuumeneminen, sähköisku tai tulipalo. Älä upota akkua veteen tai anna sen liittimien kastua. Lopeta akun käyttö, jos huomaat siinä haalistumista, muodonmuutosta tai muuta poikkeavaa. Jos lataus ei ole päättynyt määritetyn latausajan jälkeen, lopeta lataus. f Huomio Luvattoman akun käyttö voi aiheuttaa räjähdyksen. Hävitä käytetty akku tämän oppaan kohdan "Ladattavan akun hävittäminen"( s. 9) mukaisesti. Älä kohdista akkuun voimakasta iskua tai heitä sitä. Kun akkua käytetään ensimmäistä kertaa tai kun sitä ei ole käytetty pitkään aikaan, muista ladata se ennen käyttöä. Akun käyttöikä on rajallinen. Jos akku kuluu nopeasti loppuun määritetyissä olosuhteissa suoritetun latauksen jälkeenkin, vaihda se uuteen. Älä kytke akkua suoraan pistorasiaan tai auton tupakansytyttimeen. Älä käytä äläkä säilytä akkua kuumissa paikoissa, kuten auringonvalossa, autossa auringonvalossa tai lämmittimen lähellä. Muuten seurauksena voi olla lämmön muodostumisesta, räjähdyksestä tai muusta syystä johtuva tulipalo, palovamma tai muu vamma. f Varoitus Älä kosketa akkua tai pidä siitä kiinni, jos kätesi ovat märät. Muuten seurauksena voi olla sähköisku tai toimintahäiriö. Verkkolaite Älä käytä akkua, jonka pakkaus on naarmuuntunut tai vaurioitunut. Muuten seurauksena voi olla räjähdys tai kuumentuminen. f Varoitus Älä pura, korjaa tai muuta verkkolaitetta. Muuten seurauksena voi olla sähköisku tai vamma. Älä jätä akkua vauvojen tai lasten ulottuville. He voivat nielaista akun. Jos näin tapahtuu, ota välittömästi yhteys lääkäriin. Älä käytä verkkolaitetta tulenarkojen kaasujen tai materiaalien (kuten bensiinin tai tinnerin) lähellä. Muuten seurauksena voi olla räjähdys, tulipalo tai palovamma. FI 8 Varotoimet Älä oikosulje pistokkeen plus- ja miinusnapoja. Muuten seurauksena voi olla tulipalo, palovamma tai sähköisku. Älä vedä pistoketta pois pistorasiasta, kun sitä ei käytetä. Älä vahingoita virtajohtoa. Älä irrota pistoketta pistorasiasta vetämällä johdosta. Älä laita painavaa esinettä johdon päälle. Älä aseta johtoa lämmittimen lähelle. Muuten seurauksena voi olla tulipalo tai sähköisku. Jos sisäosat tulevat esiin putoamisen tai vaurioitumisen takia, toimi seuraavasti: 1 Älä koske esiin tulleisiin sisäosiin. Muuten seurauksena voi olla sähköisku, palovamma tai vamma. 2 Irrota virtapistoke välittömästi pistorasiasta varoen sähköiskua, palovammaa tai vammaa. 3 Ota yhteys jälleenmyyjään tai huoltoon korjausta varten. Muuten seurauksena voi olla tulipalo tai palovamma. Ladattavan akun hävittäminen Käytetyt akut ovat arvokkaita resursseja. Kun hävität akun, eristä plus- ja miinusnavat Li-ion 00 teipillä tai vastaavalla materiaalilla ja vie se lähimpään kierrätyspisteeseen. Lisätietoja on osoitteessa JBRC ( com). Jos verkkolaite putoaa veteen tai jos sen sisälle pääsee vettä, metallia tai tulenarka vieras esine, toimi seuraavasti: 1 Irrota virtapistoke pistorasiasta. 2 Ota yhteys jälleenmyyjään tai huoltoon korjausta varten. Käytön jatkaminen voi aiheuttaa tulipalon tai sähköiskun. Jos havaitset jotain poikkeavaa, kuten epänormaalia ääntä, epänormaalin korkean lämpötilan, palaneen käryä tai savua käytön aikana, suorita seuraavat vaiheet: 1 Irrota akku heti varovasti 2 Ota yhteys jälleenmyyjään tai huoltoon korjausta varten. Muuten seurauksena voi olla tulipalo tai palovamma. XLR/audioliitin Älä irrota tai kytke XLR/audiopistoketta, kun tallennin tallentaa tai on tallennuksen valmiustilassa. Muuten seurauksena voi olla voimakasta kohinaa, joka voi aiheuttaa kuulo-ongelman tai kuulon menetyksen. f Huomio Älä kosketa verkkolaitetta tai pidä siitä kiinni märällä kädellä. Muuten seurauksena voi olla sähköisku tai toimintahäiriö. Ulkoista CD/DVDasemaa koskevia huomautuksia Huomaa, ettei Olympus takaa CD/DVDaseman toimintaa. Lisäksi valmistajien määritysten muutosten takia CD/DVDasemaa ei välttämättä tunnisteta oikein eräissä tapauksissa. Muista käyttää ulkoista CD/DVD-asemaa käyttämällä ulkoista verkkolaitetta. Kirjoitustoiminto ei toimi vakaasti, jos CD/DVD-asemaa käytetään tallentimen virtalähteestä. FI Käytä verkkolaitetta vain ilmoitetun syöttöjännitteen kanssa. Älä aseta pölyistä virtapistoketta pistorasiaan. Älä käytä verkkolaitetta, jos sen pistoke ei ole kunnolla pistorasiassa. 9 Varusteiden tarkistaminen Alla näytetyt varusteet toimitetaan ostetun tuotteen mukana. Ota yhteys myyjään, jos jokin varuste puuttuu tai on vaurioitunut. Recorder Hihna Litiumioniakku (LI-50B) käyttäminen USB-kaapeli USB-verkkolaite (A514) USBmuunnosliitin Vaihtovirtapistoke sisältyy toimitukseen. Sisältö voi vaihdella ostopaikan mukaan. Takuu vaihtelee ostopaikan mukaan. Takuukorttia ei välttämättä ole mukana.

5 Hihnan kiinnittäminen FI 10 Luku 1 Tallentimen yleiskuvaus FI 11 Tärkeimmät ominaisuudet Tehokas suuntaava stereomikrofoni ja laadukas vahvistinpiiri. 1 Tärkeimmät ominaisuudet FI Uudelleen suunnitellun stereokondensaattorimikrofonin avulla voit tallentaa live-laatuista ääntä. Piirisuunnittelun avulla ääni- ja järjestelmäkortit ja niiden virransyötöt on pystytty erottamaan toisistaan matalan kohina- ja korkean S/N-suhteen saavuttamiseksi. Jopa 20 Hz:n taajuutta tukeva tallennin pystyy toistamaan matalia taajuuksia paljon paremmin kuin perinteiset mallit. Lisäksi äänenpainetta erittäin hyvin kestävä rakenne (yläraja 140 dbspl) mahdollistaa voimakkaan rockmusiikin tallentamisen ilman äänen säröytymistä. Linear PCM 96 khz/24 bit -äänitys Tuettu äänitysmuoto on lineaarinen PCM-muoto, jonka näytteenottotaajuus on 96 khz ja bittinopeus 24 bittiä. Musiikki- CD:lle sopiva korkearesoluutiotaajuus on 44,1 khz / 16 bit. Moniraitaäänitys (MTR) Moniraitaäänitystilan avulla voit luoda tiedoston, jossa instrumentit ja äänet kerrostetaan. Voit äänittää ja toistaa enintään kahdeksan raitaa. Voit myös luoda helposti musiikkisävelmiä. Moniraitaäänitys ja muokkaus Moniraitaäänitystilan avulla voit tallentaa instrumentteja ja ääntä erikseen sekä muokata jokaista raitaa ja kerrostaa niitä. Voit muokata ja toistaa enintään kahdeksan raitaa yhtä aikaa. Voit myös luoda helposti musiikkisävelmiä. Erilaisten tallennusmuotojen tuki Tämä tallennin tukee dubbausta, synkronointia (tallennus ja toisto yhtä aikaa) ja äänen synkronointitallennusta normaalitilan (tavallinen äänitys) lisäksi.tallenninta voidaan käyttää erilaisiin tarkoituksiin, kuten kenttä-äänitykseen tai instrumentin soittamisen harjoitteluun. Viritintoiminto Tallentimessa on tila, joka tukee kitaran ja bassokitaran virittämistä kromaattisen perusvirittimen lisäksi. Perussävel A voidaan hienovirittää kalibrointitoiminnon avulla. Metronomitoiminto Metronomia voidaan käyttää rytmioppaana äänityksen aikana tai instrumentin soittamista harjoiteltaessa. Lissajous-mittaustoiminto Tämä toiminto tunnistaa oikean ja vasemman mikrofonin sekä äänilähteen välisen vaihe-eron. Voit hienosäätää niiden sijaintia ja kulmaa tarkistamalla näytössä näkyvän Lissajous-aaltomuodon. Oktaavin vaihtamisen sävellajin vaihto Moniraitatilassa äänitetyn äänilähteen oktaavia voidaan säätää sävellajin vaihtotoiminnon avulla. Ääni-CD-lähtötoiminto Liittämällä ulkoisen USB CD -aseman tallentimeen voit kirjoittaa tallennettuja tiedostoja suoraan CDlevylle. MP3-muunnostoiminto 12 Tallennetut PCM (WAV) -tiedot voidaan muuntaa MP3-tiedostoksi tallentimessa. Näin voit hallita tietoja helppokäyttöisessä muodossa, kun kirjoitat niitä CD-levylle tai liität niitä sähköpostiin. Osien nimet Sisäänrakennettu stereomikrofoni (L/R) 1 Osien nimet PEAK-merkkivalo (L/R) REC LEVEL -valitsin Näyttö (nestekidepaneeli) m-painike (Home) n-painike (List) MENU-painike (Menu) Fn-painikeet (F1/F2/F3) + -painike 0 -painike OK-painike (Confirm) - -painike 9 -painike Näillä kahdella valitsimella säädetään vasemman ja oikean kanavan äänitystasoja. p-painike q-painike Tallennuksen näyttöpainike REC-painike STOP-painike ERASE-painike PLAY-painike Sisäänrakennettu monokaiutin Jalustan reikä FI 13 Osien nimet 1 Osien nimet Akku/SD-kortin kansi Lukituskytkin Akkupaikka SD-korttipaikka XLR/vakio audiopistoke (L) Hihnan reikä VOLUME-säädin EARliitin MIC-liitin (mikrofoni/linjatulo) XLR-virta kytkin (L) XLR-virta kytkin (R) Power/Hold-kytkin REMOTE-liitin (kaukosäädin) USB-liitin XLR/vakio audiopistoke (R) FI 14 Liittäminen ulkoisiin laitteisiin Liitä erikseen myytäviä ulkoisia latteita tilanteen mukaisesti. 1 Liittäminen ulkoisiin laitteisiin Kuuloke ø3,5 mm Kaukosäädin PC REMOTE-liittimeen CD-asema USB-liittimeen Stereo ø3,5 mm EAR-liittimeen Mikseri MIC-liittimeen XLR/ audiopistokkeeseen ø6,3 mm XLR-liitin Mikrofonin ø3,5 mm Mikrofonin Instrumentti FI 15 LS-100:n käyttäminen 1 LS-100:n käyttäminen FI Tallennintila Bänditreenit Konsertti Sooloharjoitus Katso lisätietoja sivulta 32. Dubbaus Äänitä lauluasi samalla, kun kuuntelet instrumenttien äänitystä. Luo uusi tiedosto dubbaamalla aiempi äänitys. Katso lisätietoja sivulta LS-100:n käyttäminen Moniraitatila Raita 1 1 LS-100:n käyttäminen Äänitä ja muokkaa jokaista äänilähdettä erikseen ja miksaa ne yhdeksi tiedostoksi. Raita 2 Raita 3 Raita 4 Raita 5 Tallenna yhtenä tiedostona. Katso lisätietoja sivulta 53. Viritin/Lissajous/metronomitila Säädä tempoa metronomin avulla. Viritä tarkasti instrumentin tyypin mukaan. Määritä Lissajous-aaltomuodon avulla mikrofonien paras sijainti. Katso lisätietoja sivulta 66. FI 17 Eri instrumenttien äänitysvihjeitä Tallentimen sijoitusesimerkkejä 1 Eri instrumenttien äänitysvihjeitä FI Ääni Aseta tallennin hieman etäälle laulajan kasvoista. Jos hengitysääniä kuuluu, säädä suodatinasetuksia. Puhallin Suuntaa tallennin nk. "kellon" keskelle. Jos hengitysääniä kuuluu, siirrä tallenninta hieman poispäin paviljongin keskeltä. Säädä ääntä siirtämällä tallenninta poispäin keskeltä Jos hengityksen ääntä kuuluu Jos hengityksen ääntä kuuluu Piano Kun tallennat flyygelin ääntä, aseta tallennin osoittamaan avoimen kannen keskelle. Jos haluat tallentaa myös äänikenttää (acousmato), siirrä tallenninta hieman rikkaamman äänen saamiseksi. Jousisoitin Kun äänität jousisoitinta, kuten viulua, suuntaa tallennin hieman ohi instrumentin yläosan ohi niin, että se osoittaa rungon f-aukkoa kohti. Osoita avointa kantta Suuntaa f-reikään 18 Eri instrumenttien äänitysvihjeitä Akustinen kitara Aseta tallennin niin, että se osoittaa hieman kitaran äänireiän ohi.

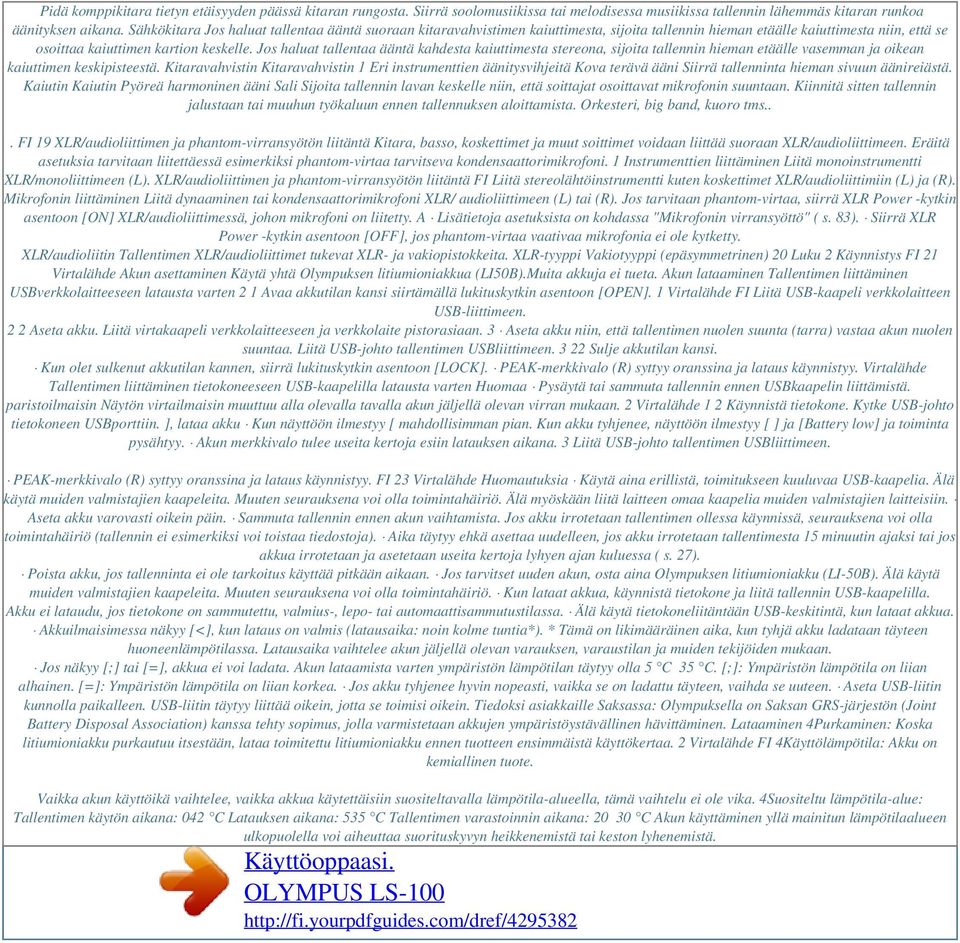

6 Pidä komppikitara tietyn etäisyyden päässä kitaran rungosta. Siirrä soolomusiikissa tai melodisessa musiikissa tallennin lähemmäs kitaran runkoa äänityksen aikana. Sähkökitara Jos haluat tallentaa ääntä suoraan kitaravahvistimen kaiuttimesta, sijoita tallennin hieman etäälle kaiuttimesta niin, että se osoittaa kaiuttimen kartion keskelle. Jos haluat tallentaa ääntä kahdesta kaiuttimesta stereona, sijoita tallennin hieman etäälle vasemman ja oikean kaiuttimen keskipisteestä. Kitaravahvistin Kitaravahvistin 1 Eri instrumenttien äänitysvihjeitä Kova terävä ääni Siirrä tallenninta hieman sivuun äänireiästä. Kaiutin Kaiutin Pyöreä harmoninen ääni Sali Sijoita tallennin lavan keskelle niin, että soittajat osoittavat mikrofonin suuntaan. Kiinnitä sitten tallennin jalustaan tai muuhun työkaluun ennen tallennuksen aloittamista. Orkesteri, big band, kuoro tms... FI 19 XLR/audioliittimen ja phantom-virransyötön liitäntä Kitara, basso, koskettimet ja muut soittimet voidaan liittää suoraan XLR/audioliittimeen. Eräitä asetuksia tarvitaan liitettäessä esimerkiksi phantom-virtaa tarvitseva kondensaattorimikrofoni. 1 Instrumenttien liittäminen Liitä monoinstrumentti XLR/monoliittimeen (L). XLR/audioliittimen ja phantom-virransyötön liitäntä FI Liitä stereolähtöinstrumentti kuten koskettimet XLR/audioliittimiin (L) ja (R). Mikrofonin liittäminen Liitä dynaaminen tai kondensaattorimikrofoni XLR/ audioliittimeen (L) tai (R). Jos tarvitaan phantom-virtaa, siirrä XLR Power -kytkin asentoon [ON] XLR/audioliittimessä, johon mikrofoni on liitetty. A Lisätietoja asetuksista on kohdassa "Mikrofonin virransyöttö" ( s. 83). Siirrä XLR Power -kytkin asentoon [OFF], jos phantom-virtaa vaativaa mikrofonia ei ole kytketty. XLR/audioliitin Tallentimen XLR/audioliittimet tukevat XLR- ja vakiopistokkeita. XLR-tyyppi Vakiotyyppi (epäsymmetrinen) 20 Luku 2 Käynnistys FI 21 Virtalähde Akun asettaminen Käytä yhtä Olympuksen litiumioniakkua (LI50B).Muita akkuja ei tueta. Akun lataaminen Tallentimen liittäminen USBverkkolaitteeseen latausta varten 2 1 Avaa akkutilan kansi siirtämällä lukituskytkin asentoon [OPEN]. 1 Virtalähde FI Liitä USB-kaapeli verkkolaitteen USB-liittimeen. 2 2 Aseta akku. Liitä virtakaapeli verkkolaitteeseen ja verkkolaite pistorasiaan. 3 Aseta akku niin, että tallentimen nuolen suunta (tarra) vastaa akun nuolen suuntaa. Liitä USB-johto tallentimen USBliittimeen Sulje akkutilan kansi. Kun olet sulkenut akkutilan kannen, siirrä lukituskytkin asentoon [LOCK]. PEAK-merkkivalo (R) syttyy oranssina ja lataus käynnistyy. Virtalähde Tallentimen liittäminen tietokoneeseen USB-kaapelilla latausta varten Huomaa Pysäytä tai sammuta tallennin ennen USBkaapelin liittämistä. paristoilmaisin Näytön virtailmaisin muuttuu alla olevalla tavalla akun jäljellä olevan virran mukaan. 2 Virtalähde 1 2 Käynnistä tietokone. Kytke USB-johto tietokoneen USBporttiin. ], lataa akku Kun näyttöön ilmestyy [ mahdollisimman pian. Kun akku tyhjenee, näyttöön ilmestyy [ ] ja [Battery low] ja toiminta pysähtyy. Akun merkkivalo tulee useita kertoja esiin latauksen aikana. 3 Liitä USB-johto tallentimen USBliittimeen. PEAK-merkkivalo (R) syttyy oranssina ja lataus käynnistyy. FI 23 Virtalähde Huomautuksia Käytä aina erillistä, toimitukseen kuuluvaa USB-kaapelia. Älä käytä muiden valmistajien kaapeleita. Muuten seurauksena voi olla toimintahäiriö. Älä myöskään liitä laitteen omaa kaapelia muiden valmistajien laitteisiin. Aseta akku varovasti oikein päin. Sammuta tallennin ennen akun vaihtamista. Jos akku irrotetaan tallentimen ollessa käynnissä, seurauksena voi olla toimintahäiriö (tallennin ei esimerkiksi voi toistaa tiedostoja). Aika täytyy ehkä asettaa uudelleen, jos akku irrotetaan tallentimesta 15 minuutin ajaksi tai jos akkua irrotetaan ja asetetaan useita kertoja lyhyen ajan kuluessa ( s. 27). Poista akku, jos tallenninta ei ole tarkoitus käyttää pitkään aikaan. Jos tarvitset uuden akun, osta aina Olympuksen litiumioniakku (LI-50B). Älä käytä muiden valmistajien kaapeleita. Muuten seurauksena voi olla toimintahäiriö. Kun lataat akkua, käynnistä tietokone ja liitä tallennin USB-kaapelilla. Akku ei lataudu, jos tietokone on sammutettu, valmius-, lepo- tai automaattisammutustilassa. Älä käytä tietokoneliitäntään USB-keskitintä, kun lataat akkua. Akkuilmaisimessa näkyy [<], kun lataus on valmis (latausaika: noin kolme tuntia*). * Tämä on likimääräinen aika, kun tyhjä akku ladataan täyteen huoneenlämpötilassa. Latausaika vaihtelee akun jäljellä olevan varauksen, varaustilan ja muiden tekijöiden mukaan. Jos näkyy [;] tai [=], akkua ei voi ladata. Akun lataamista varten ympäristön lämpötilan täytyy olla 5 C 35 C. [;]: Ympäristön lämpötila on liian alhainen. [=]: Ympäristön lämpötila on liian korkea. Jos akku tyhjenee hyvin nopeasti, vaikka se on ladattu täyteen, vaihda se uuteen. Aseta USB-liitin kunnolla paikalleen. USB-liitin täytyy liittää oikein, jotta se toimisi oikein. Tiedoksi asiakkaille Saksassa: Olympuksella on Saksan GRS-järjestön (Joint Battery Disposal Association) kanssa tehty sopimus, jolla varmistetaan akkujen ympäristöystävällinen hävittäminen. Lataaminen 4Purkaminen: Koska litiumioniakku purkautuu itsestään, lataa toimitettu litiumioniakku ennen tuotteen ensimmäistä käyttökertaa. 2 Virtalähde FI 4Käyttölämpötila: Akku on kemiallinen tuote. Vaikka akun käyttöikä vaihtelee, vaikka akkua käytettäisiin suositeltavalla lämpötila-alueella, tämä vaihtelu ei ole vika. 4Suositeltu lämpötila-alue: Tallentimen käytön aikana: 042 C Latauksen aikana: 535 C Tallentimen varastoinnin aikana: C Akun käyttäminen yllä mainitun lämpötilaalueen ulkopuolella voi aiheuttaa suorituskyvyn heikkenemistä tai keston lyhenemistä.

7 Jos tallenninta ei käytetä pitkään aikaan, irrota akku ennen säilytystä nestevuodon tai ruostumisen estämiseksi. Uusi akku tai pitkään (vähintään yksi kuukausi) käyttämättömänä ollut akku ei välttämättä lataudu täyteen litiumioniakkujen luonteen takia. Lataa ja pura akkuja tällöin muutaman kerran. Hävitä akku voimassa olevien lakien mukaisesti. Jos hävität akkua, joka ei ole täysin tyhjä, eristä akun navat teipillä tai muulla sopivalla tavalla oikosulun estämiseksi. 24 POWER/HOLD-kytkimen käyttäminen Virran kytkeminen Työnnä POWER/HOLD-kytkintä nuolen osoittamaan suuntaan. Virran katkaiseminen Työnnä POWER/HOLD-kytkintä nuolen suuntaan vähintään yhden sekunnin ajan. 2 Power/Hold-kytkimen käyttäminen Aloitusnäyttö tulee esiin. Lepotila Jos tallennin on pysäytettynä vähintään 10 minuuttia (alkuasetus), näyttö sammuu ja tallennin siirtyy lepotilaan (virransäästötilaan) ( s. 108). Voit poistua lepotilasta kytkemällä virran uudelleen siirtämällä Power/Hold-kytkintä uudelleen nuolen suuntaan. A Kunkin tilan tiedot tai asetukset säilytetään myös virran katkaisemisen jälkeen. FI 25 POWER/HOLD-kytkimen käyttäminen Hold-tilan aktivointi Hold-tilassa tallennin pysyy aktiivisena mutta ei hyväksy painikkeiden painalluksia. Näin voit kuljettaa tallenninta turvallisesti, sillä se ei toimi, vaikka painiketta painettaisiin vahingossa esimerkiksi laukussa. Tämän tilan avulla voidaan myös estää tallentimen äänityksen pysäyttäminen vahingossa. Hold-tilan poistaminen käytöstä Siirrä POWER/HOLD-kytkin asentoon A. 2 Power/Hold-kytkimen käyttäminen FI Siirrä POWER/HOLD-kytkin [HOLD]asentoon. [HOLD] ilmestyy näyttöön. Huomautuksia Jos jotain painiketta painetaan Hold-tilassa, PEAK -merkkivalo (R) vilkkuu oranssina mutta tallennin ei toimi. Jos Hold-tila aktivoidaan toiston (tai tallennuksen) aikana, tallennin jatkaa äänen tallennusta (äänitystä). (Tallennin pysähtyy, kun toisto päättyy tai äänitys loppuu muistin täyttymisen takia.) 26 Alkuasetukset ennen tallentimen käyttöä Päivämäärän ja ajan asettaminen [Time & Date] Kun päivämäärä ja aika on asetettu, tallennusajan tiedot tallennetaan automaattisesti jokaiseen tiedostoon. Aseta päivämäärä ja kellonaika etukäteen tallennettujen tiedostojen helppoa hallintaa varten. Kun tallennin käynnistyy seuraavissa tapauksissa,[set time & date] tulee näkyviin. Aseta kello aikaan alla olevien ohjeiden mukaisesti vaiheesta 1 alkaen. Kun tallenninta käytetään ensimmäistä kertaa Kun asetetaan akku, kun tallenninta ei ole käytetty pitkään aikaan Kun kelloa ei ole asetettu 2 Alkuasetukset ennen tallentimen käyttöä Valitse asetuskohde painamalla painiketta 9/0. Valitse asetuskohde "Year", "Month", "Day", "Hour" ja "Minute" niin, että kohde vilkkuu. 2 Valitse päivämäärä tai kellonaika painamalla painiketta +/-. 3 Valitse seuraava asetuskohde painamalla 9/0 ja valitse päivämäärä tai kellonaika painamalla +/-. Määritä asetus painamalla OK-painiketta. Tallentimen kello käynnistyy asetetusta päiväyksestä ja ajasta. Synkronoi aikamerkin tai muun kellon mukaan painamalla OK-painiketta. FI 27 Alkuasetukset ennen tallentimen käyttöä Äänioppaan asettaminen A 2 Alkuasetukset ennen tallentimen käyttöä FI Kun valitaan "Hour" tai "Minute", aikanäyttömuoto vaihtuu 12 ja 24 tunnin muodon välillä aina, kun painiketta F2 painetaan. Esimerkki: :38 (alkuarvo): 22:38 Kun kello on asetettu, ilmoitus [Turn off the voice guide if you do not need it] tulee esiin ja viesti [Voice Guide] ( s. 104) näytetään. Valitse [OFF], jos et halua ääniopastusta. Jos asetetaan "Year", "Month" tai "Day", näyttöjärjestys vaihtuu aina, kun painiketta F2 painetaan. Esimerkki: (alkuarvo) A Tallennin on käyttövalmis, kun päivämäärä/ kellonaika ja ääniopasasetukset on tehty. Tietoja tallentimen käytöstä on kohdassa "LS-100:n käyttäminen". ( s. 1617). 28 SD-kortin asettaminen ja poistaminen SD-kortin asettaminen Tässä oppaassa SD tarkoittaa kortteja SD, SDHC ja SDXC. Tässä tallentimessa voidaan käyttää erikseen myytäviä SD-kortteja. 3 Sulje SD-kortin kansi. Kun olet sulkenut SD-kortin kannen, siirrä lukituskytkin asentoon [LOCK]. Kun SDkortti on asetettu, tallennusvälineen vaihtonäyttö tulee esiin. 2 SD-kortin asettaminen ja poistaminen 1 Kun tallennin on pysäytetty, avaa SD-kortin kansi siirtämällä lukituskytkin asentoon [OPEN]. 4 2 Aseta SD-kortti. Jos haluat tallentaa dataa SDkortille, valitse [Yes] painamalla painiketta +/-. Määritä asetus painamalla OKpainiketta. 5 Huomautuksia Tallennusvälineeksi voidaan vaihtaa sisäinen muisti ( s. 107). Tallennin ei välttämättä tunnista SD-korttia, joka on alustettu tietokoneessa tai muussa laitteessa. Muista alustaa SD-kortti tässä tallentimessa ( s. 113). Liitinpinta Aseta SD-kortti liitinpinta ylöspäin kuvan mukaisesti. Jos SD-kortti asetetaan väärin päin tai vinossa, kontaktipinta voi vaurioitua tai SD-kortti voi juuttua. Äänitystä ei voi aloittaa, ellei SD-kortti ole kunnolla paikallaan. FI 29 SD-kortin asettaminen ja poistaminen SD-kortin poistaminen Huomautuksia Kun SD-korttia poistetaan, se voi ponnahtaa ylös, jos sormi nostetaan pois SD-korttia painettaessa tai SD-korttia painetaan kääntämällä sitä. 2 SD-kortin asettaminen ja poistaminen FI Tallennin ei välttämättä tunnista oikein eräitä SD-, SDHC- tai SDXC-kortteja valmistajan tai korttityypin mukaan yhteensopivuuden takia. Lue SD-kortin käyttöopas ennen käyttöä.

8 Jos SD-korttia ei tunnisteta, irrota kortti ja pane se takaisin paikalleen varmistaaksesi, tunnistaako tallennin kortin. Paina SD-kortti kokonaan tallentimeen ja vedä se hitaasti ulos. Jos [SD card] on valittu kohdassa [Memory Select], ilmoitus [Internal memory selected] näytetään. Käsittelynopeus saattaa laskea SD-kortin tyypin mukaan. Käsittelyteho voi heikentyä, jos SDkortille kirjoitetaan tietoja tai poistetaan niitä useita kertoja. Tässä tapauksessa alusta SD-kortti uudelleen ( s. 113). Katso tietoja valmistajan standardien mukaan sertifioidusta SD-korteista WWW-sivuston tukisivulta: Vaikka sertifioidusti toimivien SD-korttien valmistajat ja tyypit on lueteltu WWW-sivustolla, näiden SD-korttien toimintaa ei taata. Huomaa, että luettelossa mainitun kortin tunnistaminen oikein ei välttämättä ole mahdollista valmistajan tekemien määrityksen muutosten tai muun syyn takia. SD-kortti Jos SD-kortti on kirjoitussuojaustilassa, ilmoitus [SD card is locked] näytetään. Poista kirjoitussuojaus ennen kortin asettamista. Jos kirjoitussuojauskytkin on asennossa [LOCK], äänittämistä tai muita toimenpiteitä ei voi suorittaa. LOCK 30 Aloitusnäytön toimenpiteet Kun tallennin käynnistetään, aloitusnäyttö tulee esiin.tallentimessa on seuraavat viisi tilaa. Aloitusnäytöstä pääsee jokaiseen tilaan. Katso tietoja eri tiloista vastaavalta sivulta. 2 [Recorder] s. 33 Tuettuja ovat normaali, dubbaus-, synkronointi- ja äänisynkronointitallennus. Aloitusnäytön toimenpiteet [Multitrack] s. 54 Valitse tila Voit luoda tiedoston kerrostamalla instrumentteja ja ääntä. [Tuner] s. 67 Tämän toiminnon avulla voit virittää soittimen. Siirry eri tiloihin [Metronome] s. 70 Tallentimessa on metronomitoiminto. [Lissajous] s. 69 Tämän toiminnon avulla voit tunnistaa ja mitata mikrofonin sekä äänilähteen välisen vaihe-eron. FI 31 Luku 3 Tallennintila FI 32 Mitä tallennintilassa voi tehdä Tallennintila Tallentimessa on neljä tallennustilaa: [Normal], [Overdub], [Play Sync] ja [V-Sync. Rec]. Voit valita sopivan tilan erilaisia äänityksiä varten, kuten musiikkiesityksiä ja kenttä-äänityksiä varten. Normal Tämä on normaali äänitystila. Käyttöesimerkki: Play Sync Tässä tilassa voit äänittää vain (soittimesta tms.) kuuluvan äänen, jota soitetaan aiemmin äänitetyn tiedoston toiston aikana. Käyttöesimerkki: 3 Mitä tallennintilassa voi tehdä Tallennus Play Sync Toisto wav Overdub Tässä tilassa voit äänittää aiemmin tallennetun tiedoston päälle helposti. Käyttöesimerkki: V-Sync. Rec Tässä tilassa äänitys käynnistyy automaattisesti, kun havaitaan asetettua äänen synkronointitasoa voimakkaampi ääni. Käyttöesimerkki: Tallennus Tallennus Äänitysvalmiustila Tallennus Toisto FI 33 Tiedostot ja kansiot Kansiot Tallennintilassa ovat käytettävissä tallennuskansiot [Folder A] [Folder E] Tiedostot ja kansiot FI Recorder Kansio A LS-100 MTR Kansio B Kansio C 007 Kansio D 999 Kansio E * [Recorder]-kansion alla sijaitsevia tiedostoja tai kansioita ei näytetä tallentimessa. Kansioiden ja tiedostojen valitseminen Aloitusnäyttö [Recorder] Kansioluettelonäyttö Tiedostoluettelonäyttö { } 0 h { } 0 h 34 Tiedostot ja kansiot Tiedostonäyttö Limitteri/kompressori Tulolähde Muisti Äänitysmuoto Kansio Nykyisen tiedoston numero/ Kansion tiedostojen yhteismäärä Muistin tilapalkki/ Toistokohdan ilmaisinpalkki V-Sync. Äänitystasomittari Toiminto-opas Mic gain Low cut filter Akun virtaa jäljellä Tiedoston nimi Tiedostolukitus Tallentimen tilan ilmaisin [K] Äänitys [] Äänitysvalmiustila [L] Keskeytetty [ ] Toisto [ß] Pikasiirto eteenpäin [TM] Pikasiirto taaksepäin 3 Tiedostot ja kansiot Kulunut tallennus/ toistoaika Jäljellä oleva tallennusaika/ tiedoston pituus Tiedoston nimi V 1Käyttäjätunnus: Tämä on tämän laitteen käyttäjätunnus. 2Tallennuspäivämäärä: Tallennuspäivämäärä ilmoitetaan 6 numerolla. Esimerkiksi tarkoittaa Tiedostonumero: Digitaalisen äänitallentimen automaattisesti määrittämä sarjanumero. 4Tunniste: Tiedostotunnuste ilmoittaa tallennusmuodon. Linear PCM -muoto.wav.mp3 MP3-muoto FI 35 Äänittämistä edeltävät toimet Hyvän äänityslaadun saavuttamiseksi on tärkeää säätää asetukset oikein, mm. tulolähteen [Mic Gain] ( s. 80) ja [Rec Level] ( s. 81). Äänitystason säätäminen oikein 3 Äänittämistä edeltävät toimet Tallennettu ääni säröytyy, jos äänitystasomittari heilahtaa täysin oikealle tai PEAK-merkkivalo (R) palaa oranssina. Säädä äänitystaso niin, että äänitystasomittari ei ylitä tasoa [-6dB] Voit siirtyä äänityksen valmiustilaan painamalla painiketta REC. Äänityksen merkkivalo ja näytön [] vilkkuvat, ja laite siirtyy tallennuksen valmiustilaan. Voit säätää äänitystasoa REC LEVEL -valitsimella. Säädä REC LEVEL -valitsinta äänilähteen mukaan. A REC LEVEL -valitsimella voidaan säätää L/ R-kanavien tulolähteen tasoa erikseen. Mitä suurempi numero, sitä korkeampi äänitystaso ja sitä enemmän tasomittari on oikealla. Äänittäminen tasomittarin ollessa paljon huipun yläpuolella voi aiheuttaa kohinaa, vaikka [Rec Level] -asetuksena olisi [Auto] tai [Limiter On] ( s. 81). Tarkista koeäänityksen avulla, että äänitystaso on asetettu oikein. 1 Tasomittari näyttää maksimiarvoa suurempaa äänenvoimakkuutta (ääni säröytyy). FI 36 Tallennus Valitse ennen äänityksen aloittamista jokin kansioista [Folder A] [Folder E].

9 On suositeltavaa valita kansiot niiden järjestämiseksi sisällön perusteella. Normaali äänitys [Normal] 1 4 a b c Aloita äänitys painamalla RECpainiketta. [K] ilmestyy näyttöön ja tallennus käynnistyy. Valitse tallennuskansio. 3 Tallennus d e f 2 Voit siirtyä äänityksen valmiustilaan painamalla painiketta REC. a Tallennuskansio b Kulunut tallennusaika c Muistin tilapalkki d Tallennusmuoto e Jäljellä oleva tallennusaika f Äänitystasomittari 5 3 Säädä äänitystasoa. Säädä REC LEVEL -valitsinta äänilähteen mukaan. Voit lopettaa tallennuksen painamalla painiketta STOP. Säädä äänitystasoa. FI 37 Tallennus Tallennuksen keskeyttäminen Paina REC-painiketta tallennuksen aikana. 3 Tallennus Huomautuksia Korvien suojaamiseksi käännä äänenvoimakkuus asentoon [0] ennen kuulokkeiden asettamista. Äänenkierron estämiseksi älä vie kuulokkeita mikrofonin lähelle äänityksen aikana. Seurantavoimakkuuden muuttaminen ei vaikuta tallennuksen äänenvoimakkuuteen tai mikrofonin vahvistukseen. [] ilmestyy näyttöön. Tallennuksen valmiustila vapautetaan kahden tunnin kuluttua, ja tallennin siirtyy pysäytystilaan. Voit jatkaa äänitystä painamalla RECpainiketta uudelleen. Tallennettavan äänen kuuntelu (äänityksen seuranta) Liitä kuulokkeet tallentimen EAR-liittimeen, niin voit kuunnella tallennettavaa ääntä. Seurantavoimakkuutta voidaan säätää VOLUME-valitsimen avulla. FI 38 Tallennus Dubbaus [Overdub] Tässä tilassa voit äänittää aiemmin tallennetun tiedoston päälle helposti. Tämä on kätevää, kun luot musiikkia tai harjoittelet soittamista, koska voit kopioida uuden ääniraidan toistettavan tiedoston päälle. Käyttöesimerkki Tiedosto 1 3 Tallennus Toisto Rummut Äänitä basso samalla, kun kuuntelet toistoa. Toisto Basso Uusi tiedosto dubbauksen jälkeen Tiedosto 2 Rummut + basso Tiedosto 1 Alkuperäinen Tiedosto Rummut *Toistoon käytetty alkuperäinen tiedosto 1 säilytetään sellaisenaan. Voit äänittää uuden raidan osa kerrallaan äänitetyn äänilähteen päälle. Tämän tilan avulla voit rakentaa kappaleen lisäämällä yksitellen osia, kuten rummut, basso, kitara ja laulu. A Tallennus ja toisto ovat käytettävissä Over Dub -tilassa vain, kun [PCM 44.1kHz/16bit] -tallennusmuoto on käytössä. FI 39 Tallennus 3 Tallennus 1 2 Valitse [Rec Mode] -asetukseksi [Overdub] ( s. 79). Liitä kuulokkeet tallentimen EARliittimeen. 6 7 Säädä äänitystasoa. Säädä äänitystasoa toistettavan tiedoston mukaan. Aloita äänitys painamalla RECpainiketta. Toisto alkaa tiedoston alusta. Tuloäänen äänitys ja tiedoston toisto käynnistyvät yhtä aikaa. Dubattava tiedosto toistetaan EARliittimestä. c a b Valitse dubattava tiedosto ( s. 34, 45). Aloita kuuntelu painamalla PLAYpainiketta. a Äänitettävän tuloäänen taso b Toistettavan lähtöäänen taso c Äänitystasomittari 8 Voit lopettaa tallennuksen painamalla painiketta STOP. Voit siirtyä äänityksen valmiustilaan painamalla painiketta REC. Tiedoston toisto jatkuu. Huomaa Dubatut tiedostot tallennetaan eri nimillä. FI 40 Tallennus Play Sync [Play Sync] Play Sync -tilassa voit äänittää vain tulevan äänen, jota soitetaan aiemmin äänitetyn tiedoston toiston aikana. Käyttöesimerkki 3 Tiedosto 1 Tallennus Toisto Instrumentit Äänitä lauluosuus synkronoituna yhtyeen tallennetun esityksen toiston kanssa. Laula Laulu Uusi tiedosto, joka on tallennettu synkronoituna instrumenttien kanssa. Tiedosto 2 Laulu Tiedosto 1 Alkuperäinen Tiedosto Instrumentit Voit äänittää oman osasi samalla, kun kuuntelet eri osan toistoa vertailun vuoksi. Tämä sopii mainiosti oman osasi harjoitteluun, sillä voit tarkistaa sävelkorkeuden ja tempon äänitetystä tiedostosta. A Tallennus ja toisto ovat käytettävissä Play Sync -tilassa vain, kun [PCM 44.1kHz/16bit] -tallennusmuoto on käytössä. FI 41 Tallennus 1 3 Tallennus Valitse [Rec Mode] -asetukseksi [Play Sync] ( s. 79). Liitä kuulokkeet tallentimen EARliittimeen. 6 7 Säädä äänitystasoa. Säädä äänitystasoa toistettavan tiedoston mukaan. 2 Aloita äänitys painamalla RECpainiketta. Toisto alkaa tiedoston alusta. Synkronoidun äänityksen tiedosto toistetaan EAR-liittimen kautta. a b Valitse tiedosto synkronoitua äänitystä varten ( s. 34, 45) a Äänitettävän tuloäänen taso b Toistettavan lähtöäänen taso 8 Voit lopettaa tallennuksen painamalla painiketta STOP. Aloita kuuntelu painamalla PLAYpainiketta. Voit siirtyä äänityksen valmiustilaan painamalla painiketta REC. Tiedoston toisto jatkuu. FI 42 Tallennus Äänen synkronointiäänitys [V-Sync. Rec] Äänen synkronointiäänitys on ominaisuus, joka käynnistää äänityksen automaattisesti, kun tallennin havaitsee äänen synkronointitasoa (tunnistustasoa) voimakkaamman äänen, ja lopettaa äänityksen, kun ääni vaimenee. 4 Aloita äänitys painamalla RECpainiketta uudelleen. Tallennin siirtyy äänityksen valmiustilaan. [Standby] vilkkuu näytössä, ja tallennuksen merkkivalo vilkkuu. Kun tallennin vastaanottaa äänen synkronointitasolla tai sen yläpuolella olevan tulon, tallennus käynnistyy automaattisesti. 3 Tallennus Valitse [Rec Mode] -asetukseksi o [V-Sync. Rec]( s. 79). Voit siirtyä äänityksen valmiustilaan painamalla painiketta REC. 5 Äänen synkronointiäänitys pysähtyy automaattisesti. Jos [Mode]-asetuksena kohdassa [V-Sync. Rec] on [Once], tallennin sulkee tiedoston tallennuksen jälkeen ja siirtyy tallennuksen pysäytystilaan ( s.

10 Powered by TCPDF ( 79). Jos [Mode]-asetuksena kohdassa [V-Sync. Rec] on [Continuous], tallennin sulkee tiedoston tallennuksen jälkeen ja siirtyy tallennuksen valmiustilaan. Kun ääni havaitaan, se aloittaa tallennuksen uuteen tiedostoon ( s. 79). Voit pysäyttää äänen synkronointiäänityksen manuaalisesti painamalla STOPpainiketta. Voit säätää äänen synkronointitasoa painikkeilla 9/0. Äänen synkronointitaso näytetään näytössä 15 portaana. Mitä suurempi arvo, sitä herkempi ja helpommin aktivoituva tallentimesta tulee. Korkeampaa asetusta käytettäessä hiljainenkin ääni aktivoi tallennuksen. Äänen synkronoinnin ilmaisin Äänen synkronointitaso (siirtyy sivuttain määritetyn tason mukaan) FI 43 Tallennus Äänitys metronomia käyttäen Voit käyttää metronomia tempon säilyttämiseksi äänityksen aikana. 5 Voit lopettaa tallennuksen painamalla painiketta STOP. Kun äänitys lopetetaan, myös metronomi pysähtyy. 3 Tallennus FI Valitse [REC Mode] -asetukseksi [Normal] ( s. 79). Valitse [Detail] kohdasta [Metronome Menu] ja valitse [Display]-asetukseksi [ON] ( s. 100). Voit muuttaa metronomin tempoa ja kuviota [Detail]-kohdassa valikossa [Metronome Menu] ( s. 100). Tärkeitä äänitystä koskevia Jotta tallennuksen alkua ei menetetä, varmista, että PEAK-merkkivalo (R) palaa ennen tallennuksen alkamista. Kun tallennusaikaa on jäljellä alle 60 sekuntia, PEAK-merkkivalo (R) alkaa vilkkua. Kun aika vähenee (30 sekuntia, 10 sekuntia jne.), valo alkaa vilkkua nopeammin. Äänitystä ei voi jatkaa, kun [Folder full] tulee näkyviin. Valitse toinen kansio tai poista tarpeettomia tiedostoja ennen äänityksen jatkamista ( s. 50). Äänitystä ei voi jatkaa, kun [Memory full] tulee näkyviin. Poista tarpeettomat tiedostot ennen äänityksen jatkamista ( s. 50). Tallennusvälineen suorituskyky voi alentua toistuvan kirjoituksen ja poistamisen jälkeen. Jos näin tapahtuu, kokeile alustaa tallennusväline uudelleen ( s. 113). Liitä kuulokkeet tallentimen EARliittimeen. 4 Aloita äänitys painamalla RECpainiketta. Jos [Countdown] on valittu, äänitys käynnistyy asetetun laskun jälkeen. 44 Tiedostojen etsiminen Voit etsiä tallennettuja tiedostoja päivämäärän mukaan. Tarkentamalla hakua käyttämällä tallennuspäivämäärää voit nopeasti löytää etsimäsi tiedoston. 4 Valitse tallennuspäivämäärä painamalla +/ [Home]{[Recorder] 3 Tiedostojen etsiminen Paina OK-painiketta. Siirry kansioluettelonäyttöön. 5 3 Paina painiketta F1 (SEARCH). Siirry päivämääräluettelonäyttöön. Paina OK-painiketta. Esiin tulee luettelo tiedostoista, jotka tallennettiin määritettynä päivänä. 6 Valitse tiedosto painamalla +/-. FI 45 Toisto Toisto Tallentimella voidaan toistaa sillä äänitettyjä tiedostoja sekä muista laitteista siirrettyjä WAV- ja MP3-tiedostoja. 4 Voit lopettaa toiston painamalla painiketta STOP. [L] ilmestyy näyttöön. Tiedoston toisto päättyy. 3 Toisto FI 1 2 a b c Valitse toistettava tiedosto. ( s. 34, s. 45) Aloita kuuntelu painamalla PLAYpainiketta. Toistonopeuden muuttaminen Toistonopeutta voidaan vaihtaa [50%] [400%] äänenkorkeuden muuttumatta. Muuta sitä tarpeen mukaan. d Muuta toistonopeutta painamalla 2/3. e [ ] ilmestyy näyttöön. a Tiedostonimi b Tiedoston numero c Toistokohdan ilmaisinpalkki d Kulunut toistoaika e Lähtötason mittari 3 Säädä kuunteluvoimakkuus miellyttävälle tasolle VOLUMEvalitsimen avulla. Huomaa Muuttuvan bittinopeuden MP3-tiedostojen (joissa muunnon bittinopeudet voivat vaihdella tiedoston sisällä) toistamisessa voi ilmetä ongelmia. Mitä suurempi valitsimen numero, sitä voimakkaampi ääni. 46 Toisto Kelaus eteenpäin Tallennin pysähtyy tiedoston alussa. Kun painat jatkuvasti painiketta 0, tallennin jatkaa siirtymistä edellisen tiedoston lopusta. Tiedoston alkuun hyppääminen 3 Pidä painike 9 painettuna, kun tallennin on pysäytettynä. Kelaus eteenpäin pysähtyy, kun painike 9 vapautetaan. Voit aloittaa toiston pysäytyskohdasta painamalla PLAY -painiketta. Toisto Pidä painike 9 painettuna, kun tiedostoa toistetaan. Toisto jatkuu kohdasta, jossa painike 9 vapautetaan. Jos tiedostoon on lisätty hakemistomerkintä, toisto pysähtyy kyseiseen kohtaan( s. 48). Tallennin pysähtyy tiedoston lopussa. Kun painat jatkuvasti painiketta 9, tallennin siirtyy seuraavan tiedoston alkuun. Paina painiketta 9, kun tallennin on pysäytys- tai toistotilassa. Tämä siirtää seuraavan tiedoston alkuun. Paina painiketta 0, kun tallennin toistaa tiedostoa. Tämä siirtää nykyisen tiedoston alkuun. Paina painiketta 0, kun tallennin on pysäytettynä. Tämä siirtää edellisen tiedoston alkuun. Jos tiedosto pysäytetään kesken kaiken, tallennin hyppää tiedoston alkuun. Pikasiirto taaksepäin Paina painiketta 0 kaksi kertaa, kun tiedostoa toistetaan. Tallennin siirtyy edellisen tiedoston alkuun. Pidä painike 0 painettuna, kun tallennin on pysäytettynä. Kelaus taaksepäin pysähtyy, kun painike 0 vapautetaan. Voit aloittaa toiston pysäytyskohdasta painamalla OK -painiketta. Huomautuksia Jos tiedostossa on hakemistomerkintä ja yritetään hypätä tiedoston alkuun sen toiston aikana, tallennin pysähtyy hakemistomerkinnän kohdalle. Hakemistomerkintä kuitenkin ohitetaan, jos yritetään siirtyä tiedoston alkuun, kun toisto on pysäytetty ( s. 48). Jos yritetään siirtyä toiston aikana tiedoston alkuun, kun [Skip Space] -asetuksena on muu kuin [File Skip], tallennin hyppää eteen- tai taaksepäin määritetyn ajan verran ennen toiston jatkamista ( s. 88). FI Pidä painike 0 painettuna, kun tallennin toistaa tiedostoa. Toisto jatkuu kohdasta, jossa painike 0 vapautetaan. Jos tiedostoon on lisätty hakemistomerkintä, toisto pysähtyy kyseiseen kohtaan( s.
