1 Takkasydämet Vesikiertoiset takkasydämet

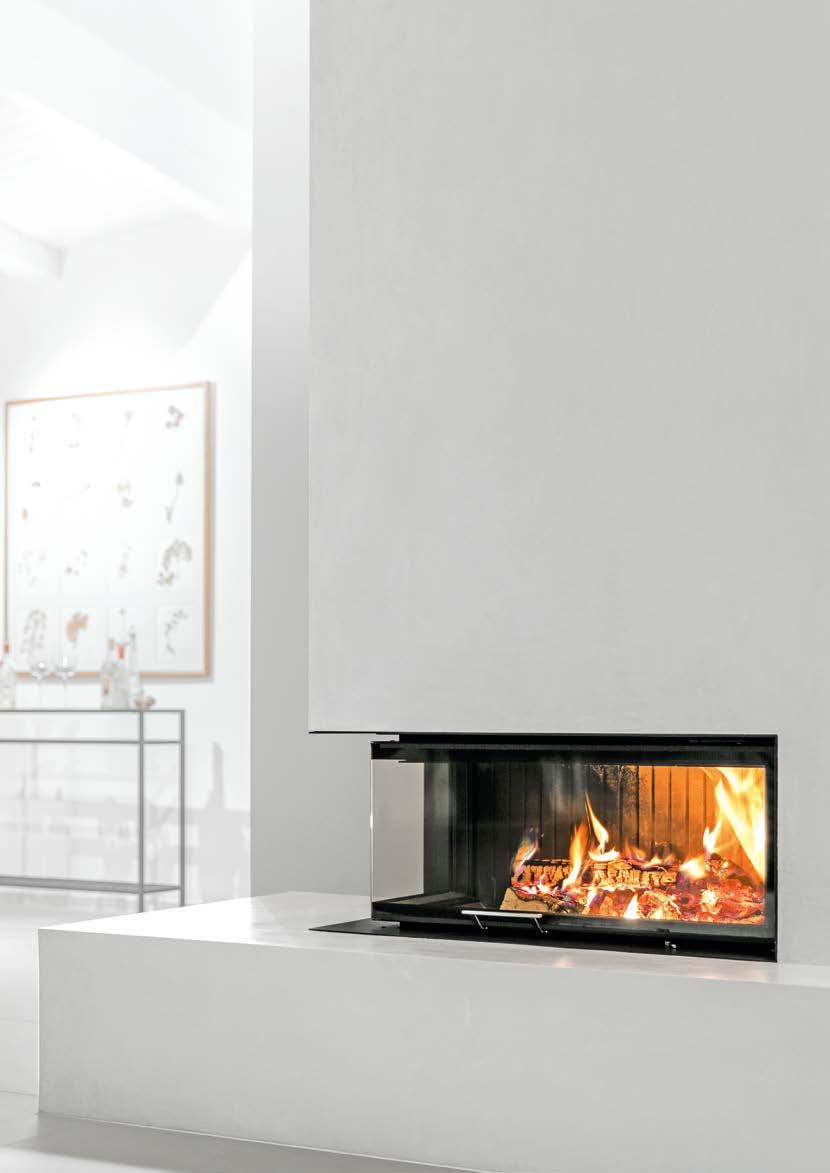

2 ECK 67/45/51 Tuli on ollut kokoontumispaikka jo aikojen alusta. Se on kodin sydän, jonka läheisyydessä tapaamme aina uudestaan läpi elämämme. Entisajan traditiot ja nykypäivän tarpeet ovat Hoxterin luovuuden lähteitä. Tuloksena on takkasydämiä, joissa yhdistyy puhdas muotoilu, vankkarakenteisuus ja innovatiivinen teknologia; takkasydämiä, jotka muuttavat asuinympäristösi täysin uniikiksi toteutukseksi parhaiden takantekijöiden käsissä.

3 Olla paras on tärkeämpää kuin olla ensimmäinen. On tilanteita, joissa tarvitaan kompromisseja. Toisissa tapauksissa kompromisseja ei voida hyväksyä. Perustimme Hoxterin 10 vuotta sitten perusperiaatteella, jossa kompromisseja ei sallita. Tämä periaate on voimassa vielä tänäkin päivänä. Kiitos tämän yritysfilosofian, tulet huomaamaan tuotteidemme korkeimman laadun niin teknisellä, esteettisellä kuin toiminnallisellakin tasolla. Olemme ylpeitä voidessamme työskennellä parhaiden tulisijaasentajien kanssa täyttäessämme unelmasi viihtyisästä kodista. Luonnollisen tulen sydämellistä lämpöä ja kiehtovuutta ei voi korvata modernilla teknologialla. Richard Dorazil, Petr Banasinski Yrityksen Hoxter perustajat 4 5

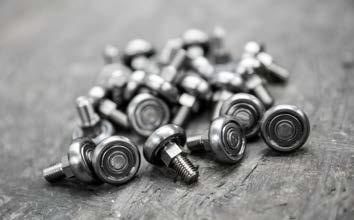

4 Paras teknologia alkaa pienistä yksityiskohdista Myös kaikkein pienimmillä komponenteilla on tarkkaan harkittu paikka ja toiminto kaikissa tuotteissamme. Jotta kykenemme tuottamaan huippulaatuisia tuotteita, käytämme vain parhaimpia materiaaleja ja ammattitaitoisia työntekijöitä. Keskitymme ennen kaikkea asiakkaidemme vaatimuksiin ja toiveisiin sekä tuotteiden yksityiskohtaiseen viimeistelyyn. Tämän vuoksi Hoxter-tuotteet täyttävät vaativimmatkin laatukriteerit ja tarjoavat asiakkailleen parhaan käyttömukavuuden. ECK 90/40/40 6 7

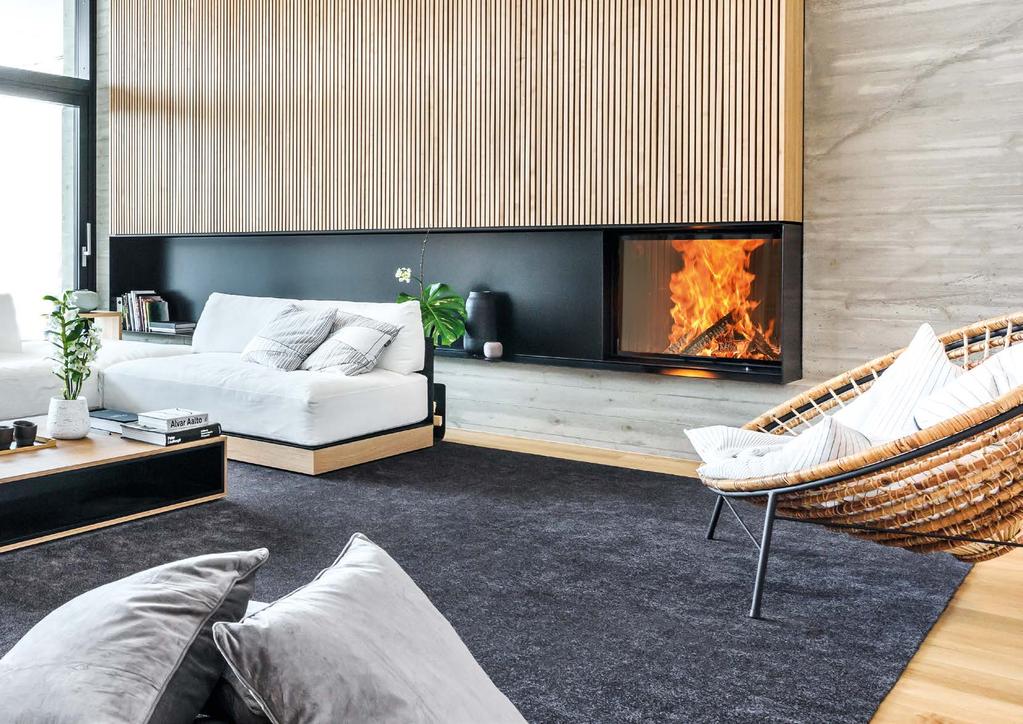

5 HK 89/72

6 UK 69/48/69/51 Puhtaan takkaluukun hienous Hoxter-tuotteiden kehittämisprosesseissa puhdas takkaluukku on aina ollut yksi tärkeimmistä prioriteeteista. Palamisilman ohjaussysteemi onkin suunniteltu niin, että esilämmitetty ilma virtaa myös lasin ohi muodostaen verhon, joka suojaa lasia nokeentumiselta. Tällöin noki ja pöly ohjautuu takaisin tulipesään ja takkaluukku pysyy puhtaana. Näin ollen luukun huoltovälikin pitenee. Takkaluukun puhtauteen vaikuttavat merkittävästi myös polttopuiden kosteus, savupiippu sekä tuloilman säätö

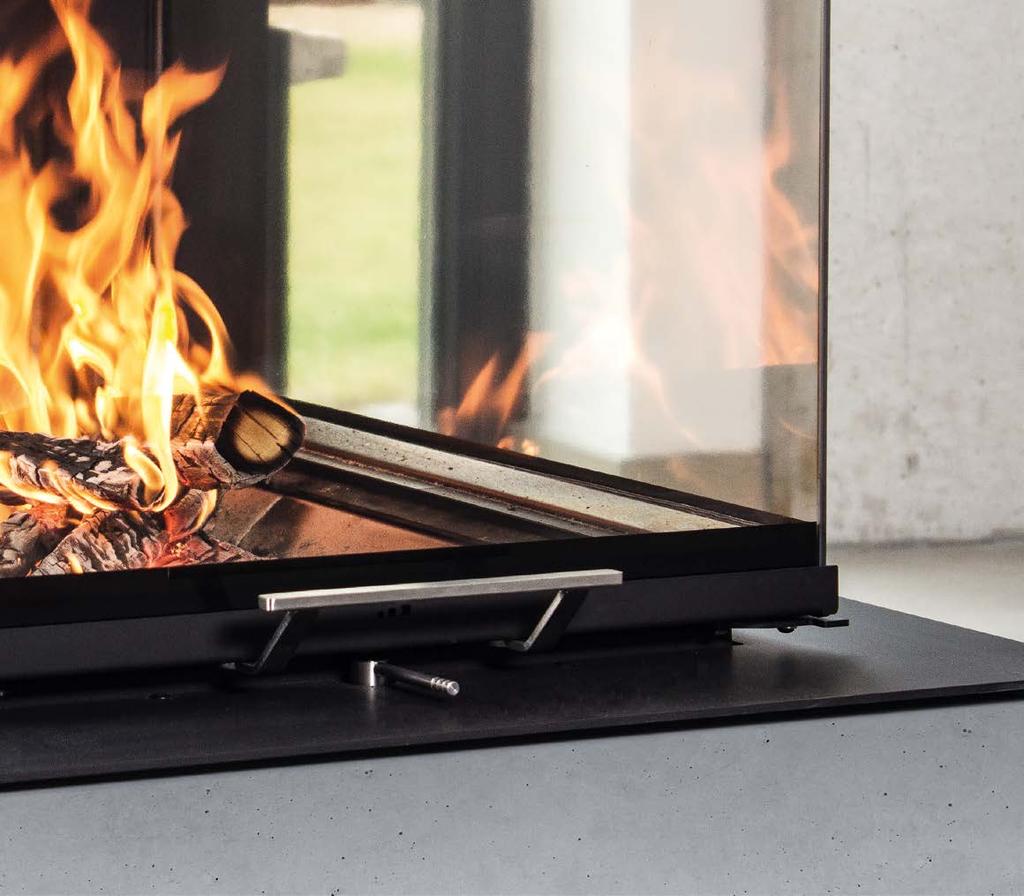

7 Helppo käyttää Hoxter-tuotteiden tulipesät ovat niin tiiviitä, että tuli reagoi välittömästi jokaiseen paloilman säädön liikkeeseen. Tulisijan käyttäminen on turvallista korkeissakin lämpötiloissa, sillä komponentit suunnitellaan niin, että ne jäähtyvät luonnollisesti. Tätä on tehostettu valitsemalla oikeanlaisia materiaaleja, kuten esimerkiksi ruostumatonta terästä. Huomiota on kiinnitetty kuitenkin ennen kaikkea helppokäyttöisyyteen ja muotoiluun. Luukun kahvat ja vivut ovat toiminnaltaan ja muodoltaan hyvin luonnollisia. UK 56/50/56/

8 HK 89/45

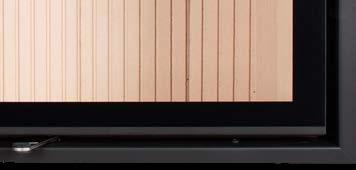

9 Yksilöllinen muotoilu Vaalea tai tumma tulipesän vuoraus. Tumma tulipesämateriaali on läpivärjättyä saviseosta, eikä siis ole värjätty vain pinnalta. Tulisijan oven kahva ja ilmansäätövipu ovat tehty joko ruostumattomasta teräksestä tai pinnoitettu mustalla teflonpinnoitteella. Takkaluukun kehysten ja kaulusten laaja tuotevalikoima ja mahdollisuus erikoismitalliseen malliin pyynnöstä. Nämä ovat kustomointimahdollisuuksia, jotka auttavat sinua luomaan oman käsintehdyn tulisijasi

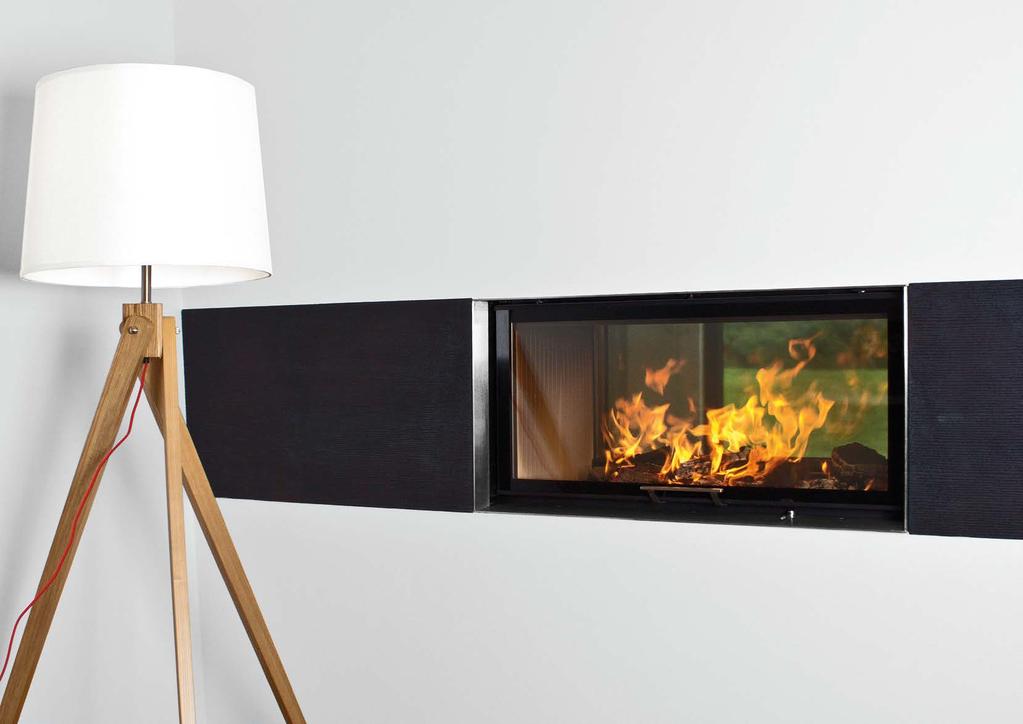

10 HK 89/45

11 Kaksoislasitus Nykyaikaisen kaksoislasituksen ansiosta sekä koko talon että yksittäisten tilojen energian tarve vähenee. Kaksoislasituksen kautta takkaluukun erityisominaisuudet paranevat, jolloin luukkulasin kautta karkaavan säteilylämmön määrä pienenee. Tätä kautta estetään myös tilojen ylikuumentuminen. Tulipesän lämpötila [ C] Yhdellä lasilla Kaksoislasitus kg ECK 67/45/ kg 0:00 0:30 1:00 1:30 2:00 Paloaika [h] * luetellut arvot mitattiin mallilla ECK 67/45/51W käyttäen 6 kg + 4 kg puuta 20 21

12 ECK 67/45/51

13 HK 89/45 Polttopuiden lisääminen takaa Polttopuiden lisäämisen helppous piilee tulipesän käytössä. Katsojalle annetaan ensinnäkin mahdollisuus katsoa tulta esteettömästi suuresta takkaluukusta. Osassa HOXTER-tuotteista on kuitenkin myös toinen kiinteä luukku takaseinässä. Tätä takana olevaa luukkua käytetään vain polttopuiden lisäämiseen esimerkiksi eteisestä tai teknisestä tilasta. Takana oleva luukku on suunniteltu niin, ettei sitä näe takan edestä katsottaessa. Kyseinen luukku mahdollistaa tehokkaan palamisen ja tätä kautta entistä puhtaamman takkaluukun. 24

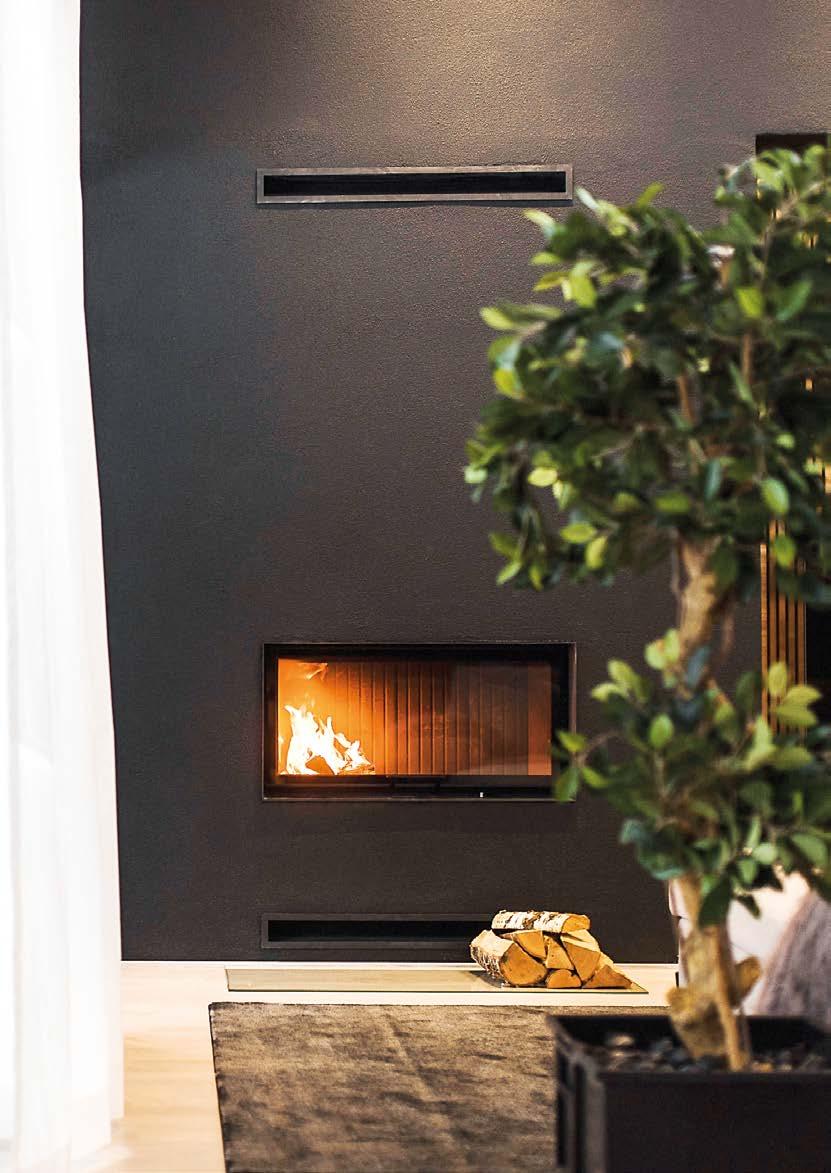

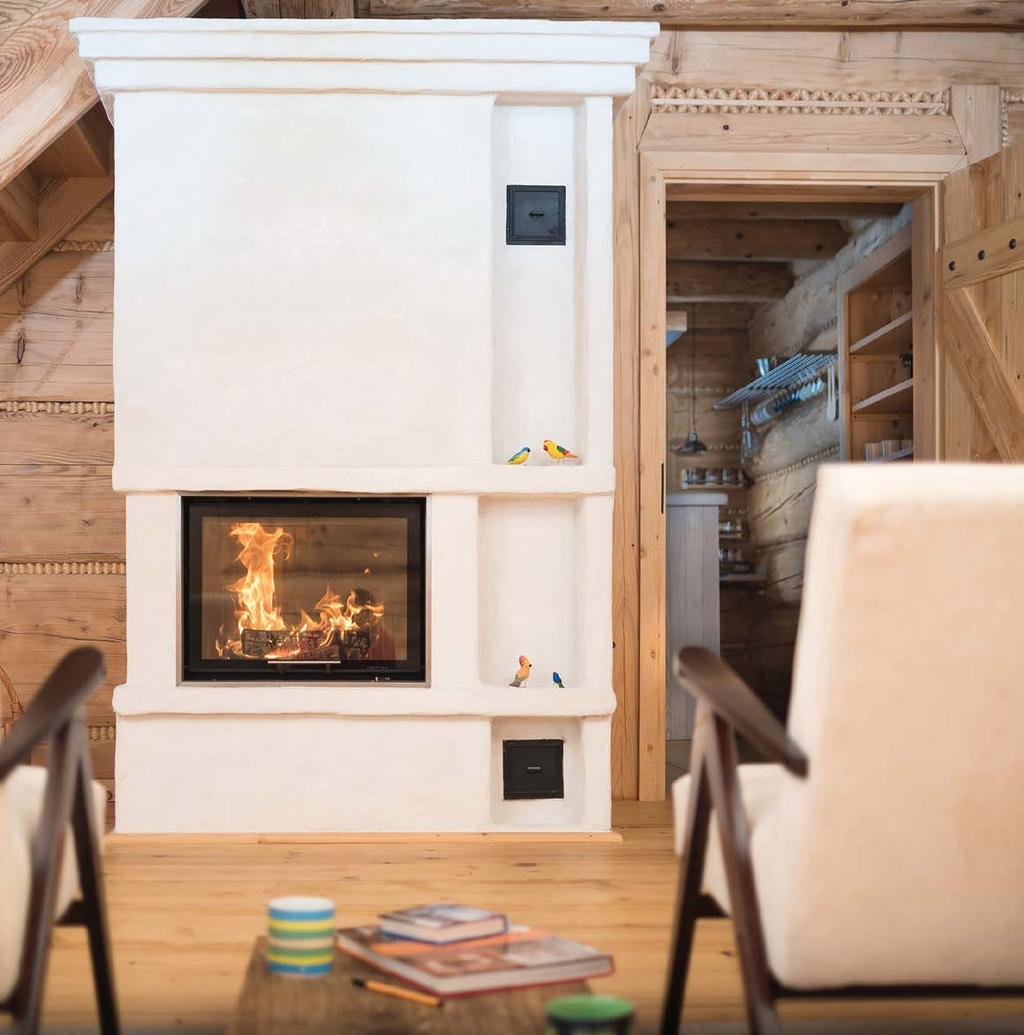

14 HK 67/51 Varaava takka Varaava takka kerää lämpöä ja säteilee sitä huonetilaan. Tuntisuorituskyky on tässä takassa pienempi, eikä polttoainetta tarvitse näin ollen lisätä niin usein. Tulipesästä poistuva kuuma savukaasu virtaa varaavan lämmönvaihtimen kautta. Lämmönvaihdin on valmistettu raskaista materiaaleista, jotka kykenevät keräämään savukaasun lämpöenergian. Kerätty lämpö lämmittää takan seinän, joka säteilee lämpöä koko tilaan. 27

15 UK 69/48/69/51

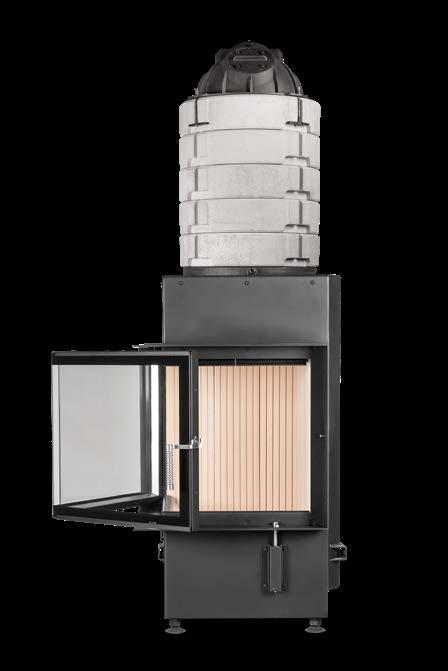

16 ECK 51/51/51 Varaavilla massakiekoilla Kiertoilmatakan tehoa voidaan kasvattaa Hoxter -varaavilla massakiekoilla, joiden yhteispaino on 150kg. Varaavalla massalla saadaan lämmönluovusaikaa pidennettyä useammalla tunnilla sen jälkeen, kun puut ovat palaneet. Varaavissa massakiekoissa on kaksikerrosrakenne, jonka spiraalimaisella sisäosalla saadaan lämpö siirtymään tasaisesti koko varaavaan massaan. Rakenne on yksinkertainen ja tehokas

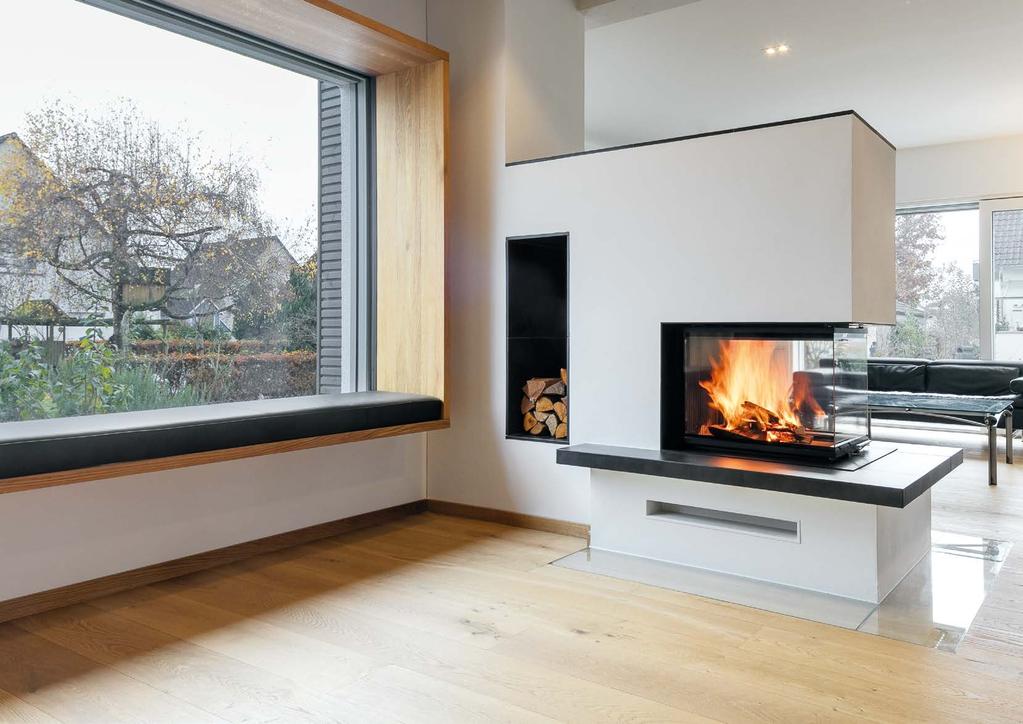

17 UK 69/48/69/51

18 Vesikiertoinen takka Vesikiertoinen takka toimii lämmönlähteenä koko talon tai käyttöveden lämmittämiseksi. Kuuma savukaasu kulkee tulipesän yllä sijaitsevaan lämmönvaihtimeen. Vaihtimessa veden lämpötila nousee celsiusasteeseen. Tämä vesi siirretään vesivaraajaan, jossa lämmitetty vesi säilytetään ja hyödynnetään myöhemmin esimerkiksi lämmityspattereihin, lattialämmitykseen tai käyttövetenä. ECK 50/35/

19 UK 37/55/37/57

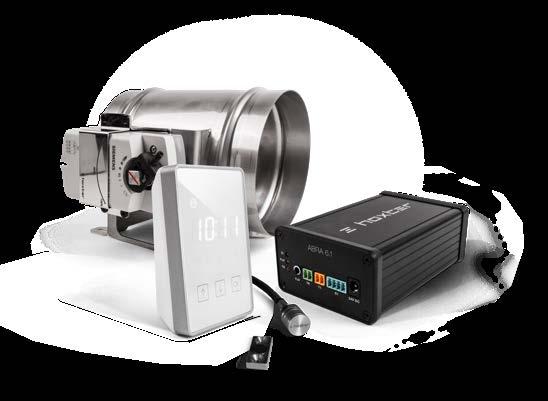

20 ECK 67/45/51 Sähköinen paloilman ohjain BR 6.1 Ohjainyksikkö utomaattinen palamisen ohjausjärjestelmä mittaa paloprosessia ja syöttää palamiseen tarvittavaa ilmaa hallitusti, jotta saavutetaan mahdollisimman tehokas puiden palaminen. Kun puut ovat palaneet loppuun, systeemi sulkee automaattisesti paloilmakanavan. Tällä parannetaan paloprosessin lopun hyötysuhdetta sekä minimoidaan energiahävikki. Näyttö Tämä tekninen innovaatio on toteutettu käytännöllisellä ja modernilla muotoilulla: siirrettävä näyttö, ei mekaanisia liittimiä ja laite on helppokäyttöinen. Ilmaläppä 38 39

21 HK 150/51

22 siakastuki Olemme tukenasi tuotteillemme ja olemme tavoitettavissa kun tarvitsette meitä. Kaikki huoltokyselyt hoidetaan muutamassa päivässä. siakastuki hoidetaan suoraan tehtaalta teknikkojen toimesta, jotka tuntevat tuotteet läpikotaisin. Huolto tärkeimpiin komponentteihin voidaan tehdän pesän kautta. Kuorirakenteeseen ei ole tarvetta tehdä erillistä huoltoluukkua. ECK 67/45/

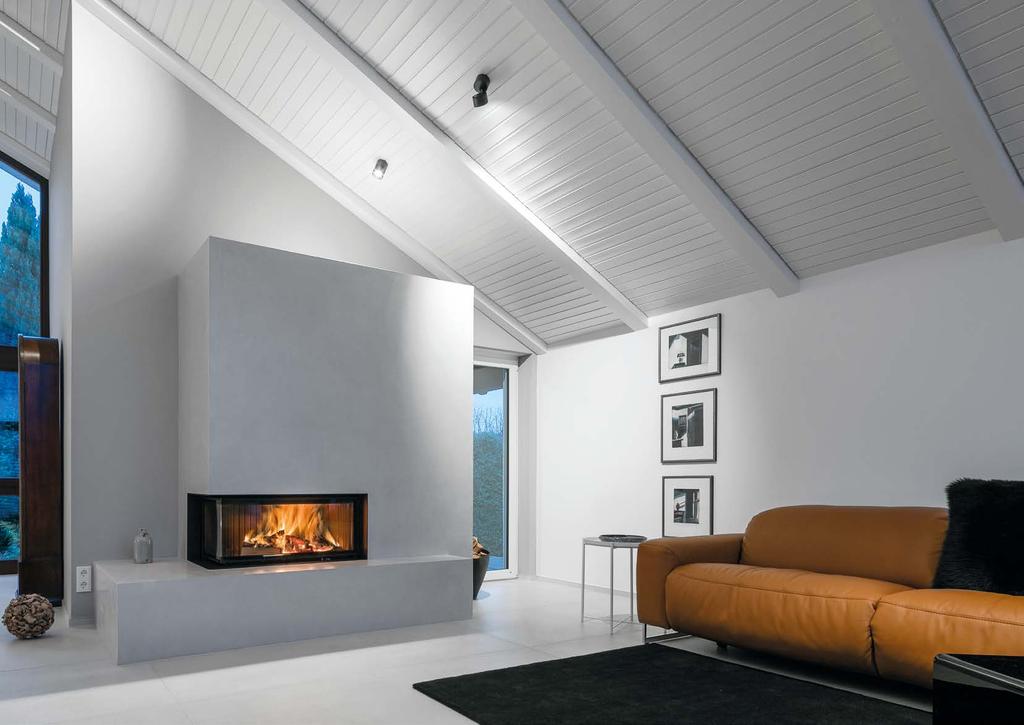

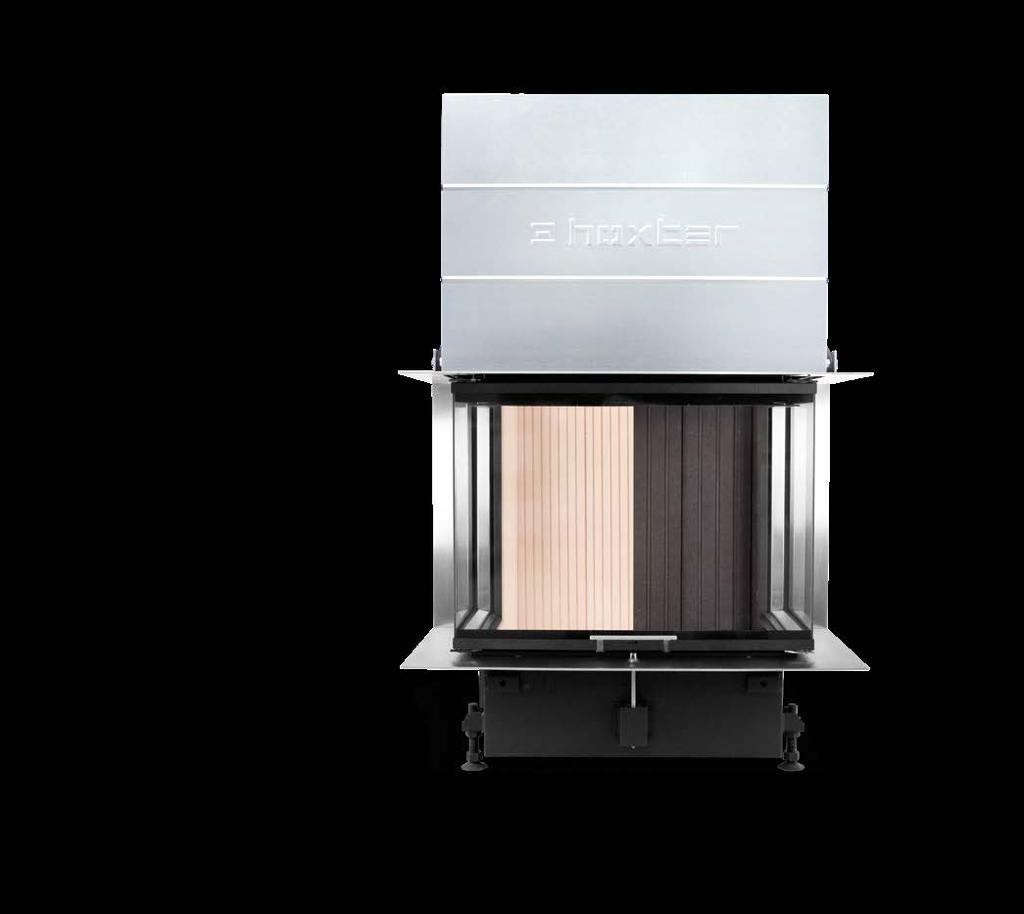

23 ECK 90/40/40

24 Takkasydämet Suoralasimallit HK 37/50 + HK 37/50G(N) HK 63/51 Syvä tulipesä (toisioilmapolttopesällä) HK 67/38(N) (Toisioilmapolttopesällä) HK 89/45(h) HK 110/51h HK 150/51h kw 6 16 kw 6 16 kw 6 16 kw 8 16 kw 9 18 kw kw varaava massa 4,5 kg varaava massa 6 (8) kg varaava massa 6 kg varaava massa 6 (8) kg varaava massa 5,5 kg 84 % 16 % 84 % 16 % 82 % 18 % 83 % 17 % 81 % 19 % 78 % 22 % 68 % 32 % HK 60/50S(h) pienet asennusmitat HK 67/51h HK 78/57(h) + HK 89/72h 5 12 kw 6 16 kw 6 16 kw 9 18 kw varaava massa 4,5 kg varaava massa 5,5 kg varaava massa 5,5 kg varaava massa 5,5 kg 80 % 20 % 82 % 18 % 78 % 22 % 73 % 27 % Tekniset tiedot ja kuvat löytyvät kotisivuiltamme Takkasydän (+varaava massa) Takkaluukku (kaksoislasitus) 46 47

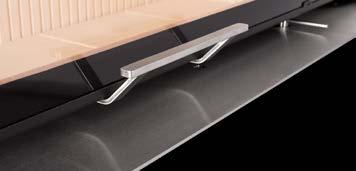

25 Takkasydämet Tunnelimallit Takkasydämet Kulmalasimallit HK 37/50T HK 63/51T HK 60/50T(h) HK 78/57T(h) ECK 50/35/45(h) ECK 51/51/51(h) ECK 60/35/50S(h) ECK 67/45/51(h) + + pienet asennusmitat 6 16 kw 6 16 kw 5 12 kw 6 16 kw 5 12 kw 5 13 kw 5 13 kw 6 16 kw varaava massa 6 kg varaava massa 6 kg varaava massa 4,5 kg varaava massa 6 kg varaava massa 4,5 kg varaava massa 5 kg varaava massa 4,5 kg varaava massa 5,5 kg 75 % 25 % 70 % 30 % 66 % 34 % 68 % 32 % 75 % 25 % 75 % 25 % 74 % 26 % 74 % 26 % HK 89/45T(h) + HK 110/51Th + ECK 76/45/57h + ECK 70/40/38(N) ECK 90/40/40h (dohořívací komora) 8 16 kw 9 18 kw 6 16 kw 6 16 kw 8 16 kw varaava massa 5,5 kg varaava massa 6 (8) kg varaava massa 5 kg 65 % 35 % 59 % 41 % 70 % 30 % 76 % 24 % 55 % 45 % (yhdellä lasilla) Tekniset tiedot ja kuvat löytyvät kotisivuiltamme Takkasydän (+varaava massa) Takkaluukku (kaksoislasitus) 48 49

26 Takkasydämet Mallit kolmisivuisella lasilla Vesikiertoiset takkasydämet Suoralasimallit UK 37/55/37/57h UK 37/75/37/57h UK 37/95/37/57h HK 37/50WI HK 63/51WI HK 63/51Wa kw 8 14 kw 9 17 kw 5 10 kw kw kw varaava massa 4 kg varaava massa 4,5 kg varaava massa 5 kg 80 % 6 % 14 % 75 % 8 % 17 % 63 % 20 % 17 % 52 % 48 % 49 % 51 % 48 % 52 % UK 56/50/56/52h UK 69/48/69/51h UK 86/50/86/52h HK 67/51Wh + HK 78/57W(h) + HK 89/45Wh kw 6 12 kw 8 15 kw 8 22 kw kw kw varaava massa 4,5 kg varaava massa 5 kg varaava massa 5 kg 73 % 10 % 17 % 66 % 12 % 22 % 72 % 9 % 19 % 48 % 52 % 45 % 55 % 45 % 55 % Takkasydän (+varaava massa) Takkaluukku (yhdellä lasilla) Tekniset tiedot ja kuvat löytyvät kotisivuiltamme Lämminvesivaraaja Takkasydän Takkaluukku (kaksoislasitus) 50 51

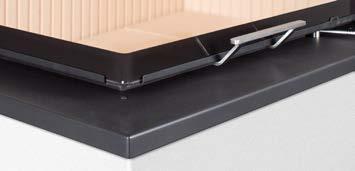

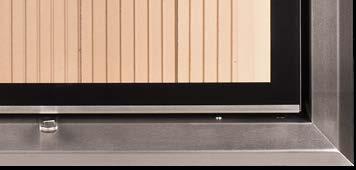

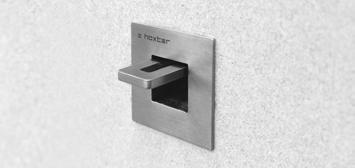

27 Vesikiertoiset takkasydämet Tunnelimallit Kahva ja kehykset Kierrekahva ruostumaton teräs Suora kahva ruostumaton teräs Ilmansäätövipu ruostumaton teräs Kahva ruostumaton teräs HK 63/51WT + HK 78/57WT(h) HK 89/45WT(h) kw kw kw Musta kierrekahva Musta suora kahva Musta ilmansäätövipu Musta kahva 55 % 15 % 30 % 55 % 13 % 32 % 55 % 10 % 35 % Vesikiertoiset takkasydämet Kulmalasimallit Oven irtokahva Kotelo oven irtokahvalle ECK 50/35/45W(h) ECK 67/45/51W(h) kw 8 17 kw Peitekehys 2 x 45 Peitekehys 1 x % 10 % 25 % 67 % 7 % 26 % Lämminvesivaraaja Tekniset tiedot ja kuvat löytyvät kotisivuiltamme Takkasydän Takkaluukku (kaksoislasitus) Peitekehys 1 x 90 (ECK) Kaulus 50 mm 52 53

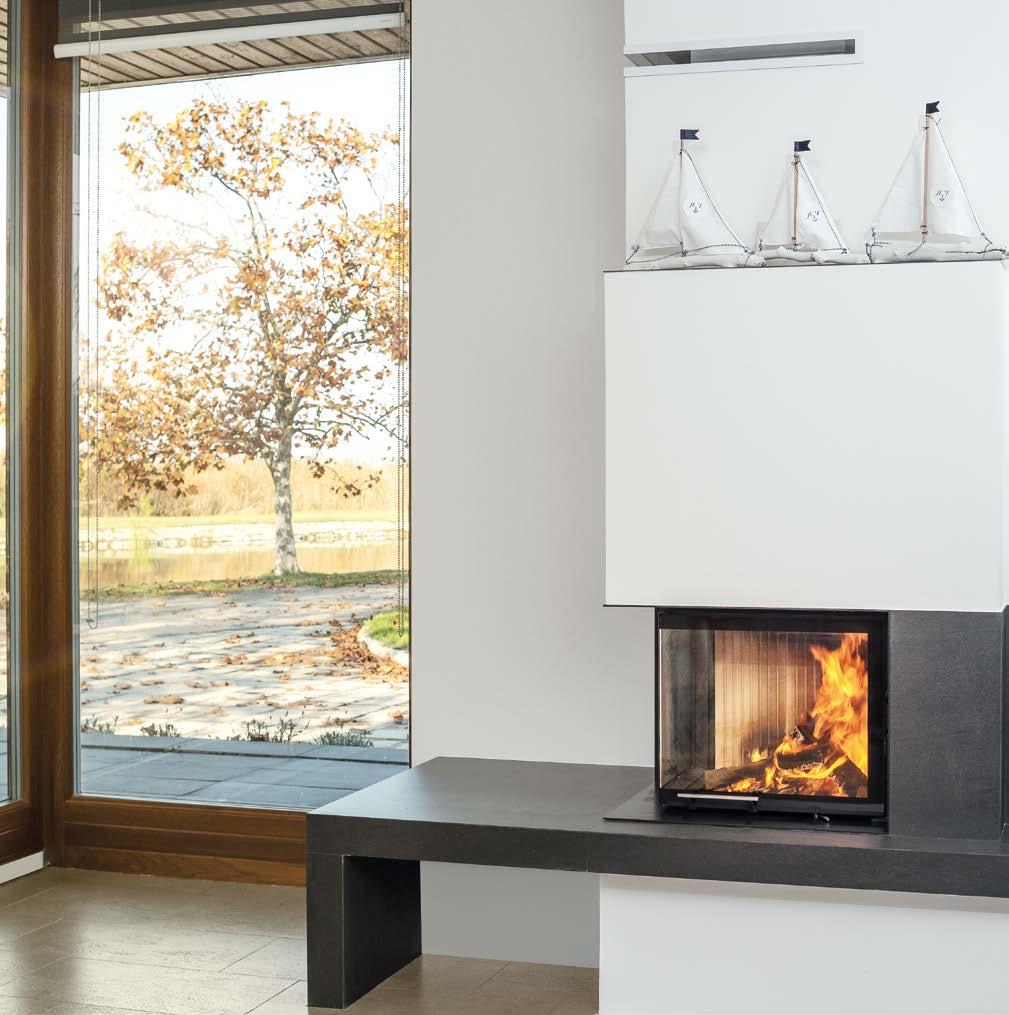

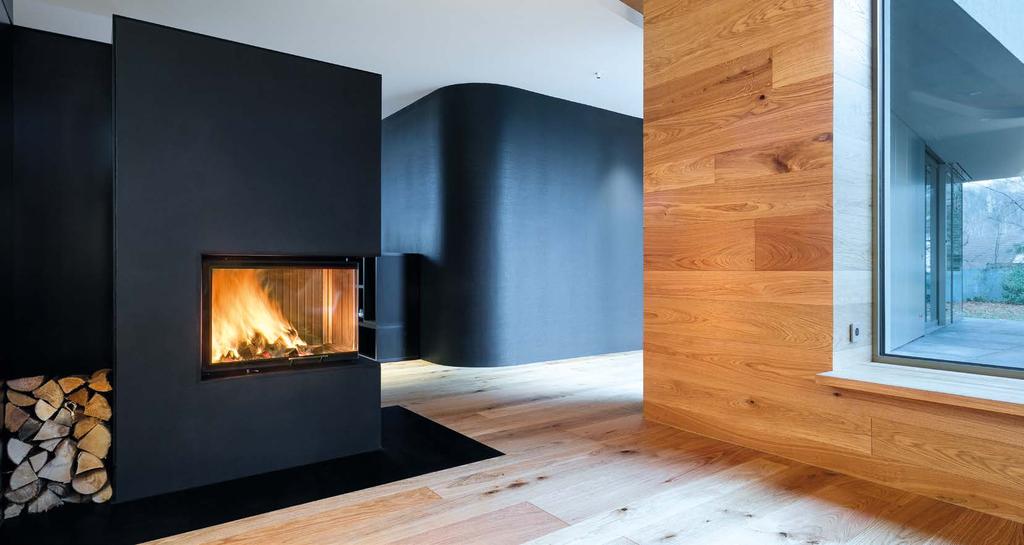

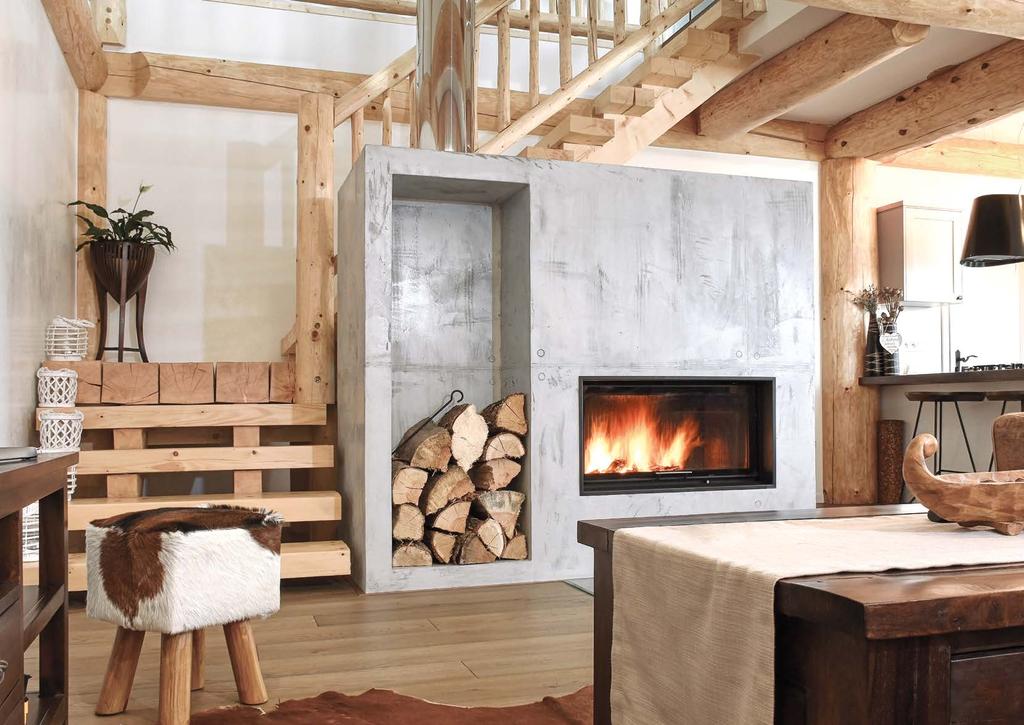

28 ECK 90/40/40 uggen Germany 1 ECK 67/45/51 Sinsheim Germany 2 3 ECK 90/40/40 Tübingen Germany 6 7 HK 89/72 Helsinki Finland 8 9 UK 69/48/69/51 Tenningen Germany UK 56/50/56/52 Brno Czech republic HK 89/45 Topolcianky Slovakia HK 89/45 Brno Czech republic ECK 67/45/51 Sinsheim Germany ECK 67/45/51 Bratislava Slovakia HK 89/45 Helsinki Finland 25 HK 67/51 Szczyrk Poland UK 69/48/69/51 Gerlingen Germany ECK 51/51/51 Neuenburg Germany UK 69/48/69/51 Tenningen Germany ECK 50/35/45 gard Hungary UK 37/55/37/57 Pfaffenweiler Germany ECK 67/45/51 Kiev Ukraine HK 150/51 Brno Czech republic ECK 67/45/51 Eppingen Germany ECK 90/40/40 uggen Germany 44 45
