1 Puhaltimet Ilmankäsittelykoneet Ilmanjakotuotteet Paloturvallisuus Ilmastointi Lämmitystuotteet Tunnelipuhaltimet Topvex Muotoilu ja toiminta täydellisessä tasapainossa

2 OPTIMIRATKAISU USEIMPIIN ILMANVAIHDON TARPEISIIN Topvex kompaktit IV-koneet Laaja sarja eri malleja ja kokoja mahdollistavat Topvex -ilmanvaihtokoneen käytön useimmissa ilmanvaihdon sovellutuksissa. Korkeiden hyötysuhdearvojensa ansiosta Topvex- ilmanvaihtokoneiden energiankulutus on alhainen. Koko konesarjassa on energiatehokkaat EC -puhaltimet, jotka ovat hyvin säädettäviä, hiljaisia ja energiatehokkaita. Kompaktisuutensa ansiosta kaikki Topvex -koneet mahtuvat pieneen tilaan. Haalaus normaalikokoisesta ovesta on selvä etu työmaalla syntyvien kustannuksien laskiessa etenkin korjausrakentamisen yhteydessä. Topvex -konesarja on Eurovent sertifioitu. 2

3 KEHITTYNYT TEKNIIKKA SAATAVILLA Systemair Access Systemair tekee säätimen käytön asiakkailleen helpoksi ja edistyksellinen tekniikka on kaikkien saatavilla. Nyt olemme yhdistäneet uuden, monikäyttöisen säätimen käyttäjäystävälliseen NaviPad -käsipäätteeseen. Systemair Access on täydellinen säätöratkaisu ilmanvaihtokoneille. Ilmanvaihdon optimointi Systemairin edistyksellisellä teknologialla ja käyttäjäystävällisellä NaviPad -käsipäätteellä, joka avaa järjestelmän koko potentiaalin helposti hyödynnetäväksi, parantaa sisäilmastoa työpaikalla tai julkisissa rakennuksissa. Systemair ACCESS Kuten uusissa älypuhelimissa, on säätimemme valikossa loogis-intuiitiivinen, helppokäyttöinen rakenne. Liikkuminen säätimen eri tasoilla ja sen toiminnallisuuksien hyödyntäminen on helpompaa, kuin koskaan ennen. 3

4 Systemair NaviPad Aivan kuin käyttäisit älypuhelinta NaviPad -ohjauspaneeli on ergonominen ja vankkarakenteinen, suunniteltu erityisesti teollisuusympäristöihin. Sinä hallitset NaviPad-, jossa on helposti omaksuttava, graafinen käyttöliittymä. Voit tarkailla ja säätää ilmanvaihtokonetta liikkumalla kosketusnäytön valikossa ja ikoneita koskettamalla. Käyttäjän säädettävissä Tavanomaisimpia parametrejä on mahdollisuus muuttaa säätimen käyttäjätasolla omatoimisesti. Tälläisiä ovat esimerkiksi pidennetty käyttöaika ja lämpötilan omatoiminen asettelu +/- kaksi astetta. Mahdollista hyvinvointi Ilmanvaihtokoneen tehokas käyttö mahdollistaa energian ja kustannusten säästön. Tärkeintä kuitenkin on ihmiset ja heidän hyvinvointinsa. Systemair Access ja NaviPad mahdollistavat käytön optimoinnin sekä laadukkaan sisäilman. Useaa toisiinsa liitettyä ilmanvaihtokonetta voidaan ohjata samalla NaviPad- käyttöliittymällä. SYSTEMAIR ACCESS Irrotettavissa NaviPad- ohjauspaneeli on asennettu ilmanvaihtokoneen päälle tai seinälle. Ohjauspaneeli on telineestään helposti irrotettavissa käsipäätteeksi. NaviPad on 3m kaapeli 4

5 Sinä ohjaat NaviPad mahdollistaa käyttäjän pääsyn päävalikkoon. Vikasignaali ilmestyy välittömästi hälytyksen tapahtuessa. Painamalla hälytysikonia, saadaan aktiivisten hälytysten lista mukaan lukien historiatiedot. Helppo käyttää Koskettamalla ikonia, aktivoituu kyseinen toiminto. Vaihdat asetuksia tai vain arvoa NaviPad:in graafisella käyttöliittymällä. Putoamissuojaus NaviPad:in suunnittelussa on panostettu kestävyyteen. Pudotustestattu ja IP54 luokiteltu rakenne on luotettava. Kehys on korkean kitkan omaavaa kumia, joka ei luista kädessä. Näe kaikki toiminnot samalla kertaa Paina Koti -painiketta päästäksesi yleinäkymään. LED- valo näyttää sen hetkisen tilan. Tämä mahdollistaa pääsyn yleisnäkymään sekä kaikkiin järjestelmään liitettyihin ilmanvaihtokoneisiin yhden NaviPad:in kautta. Hyödyllistä käyttötietoa Toiminnan tarkkailu ja ilmanvaihtokoneen toimintaarvojen asettelu onnistuu helposti käsipäätteen avulla. Oleelliset käyttötiedot ja virtauskaaviot ovat helposti saatavilla suoraan muutamalla klikkauksella. NaviPad:in dynaaminen virtauskaavio 5

6 Access Säädin Täysi liitettävyys ja -säätö Uusi Access- ohjainratkaisu on lähes kaikissa Systemairin modulaarisissa ja kompakteissa ilmanvaihtokoneissa HTML5 käyttöliittymä Intuitiiviset ja helpot valikot, joita voidaan käyttää monissa laitteissa mukaan lukien NaviPad, tabletit, älypuhelimet ja tietokoneet. Käyttäjätasoja on kolme ja niille pääsy voidaan päättää käyttäjän kompetenssin mukaan. Erityisesti BMS:ään liitettäväksi Sisäinen ja ulkoinen tiedonsiirto bus-pohjaisille komponenteille. Sisäänrakennettu BACnet, Modbus tiedonsiirto mahdollistaa säätimen yhdistämisen SCADA:aan tai BMS:ään. Liittimet ulkoisille komponenteille Asennuksen ja käyttöönoton aikaa voidaan lyhentää, kun kaikki liittimet ulkoisille komponenteille ovat selvästi merkittyjä ja ryhmitetty yhteen paikkaan. Liittyminen Systemair Connect:iin Kokoa kaikki ilmanvaihtokoneet helppokäyttöiseen pilvipalveluun täydellinen yleisnäkymä ja pääsy. SYSTEMAIR ACCESS 6

7 Systemair:in suunnittelema Kaikki liittimet ulkoisille komponenteille selvästi merkkittyinä ja yhteen ryhmitettynä Sisäinen ja ulkoinen tiedonsiirto bus-pohjaisille komponenteille HTML5 käyttöliittymä Erityisesti rakennusautomaatioon liitettäväksi Liityntä Systemair Connect:iin SYSTEMAIR ACCESS Koti-painike Tilanäkymä jokaisesta liitetystä ilmanvaihtokoneesta. Aloitussivu Olennaisimmat käyttötiedot reaaliaikaisesti, helposti muutettavissa muutamalla klikkauksella. SYSTEMAIR ACCESS Kytke ja käytä TOPVEX:n kanssa NaviPad on vakiona lämmöntalteenoton sisältävissä Topvex-ilmanvaihtokoneissa. Täysi säätö Pääsy kaikkiin käyttötietoihin reaaliaikaisesti. Häiriön tapahtuessa välitön hälytysviesti. Paina hälytysikonia nähdäksesi aktiivisten hälytysten lista historiatietoineen. SYSTEMAIR ACCESS Täydellinen ohjainratkaisu ilmankäsittelykoneille, jonka avulla edistyksellinen tekniikka on helposti käytettävissäsi - auttaa sinua luomaan täydellisen sisäilmaston. 7

8 Systemair Topvex Muotoilu ja toiminnot täydellisesti tasapainossa TOPVEX T-sarja Kapeisiin tiloihin Päältä liitettävät koneet sopivat hyvin asennuksiin, joissa ilmanvaihtokoneen sivuilla ei ole riittävästi tilaa kanaville. T-sarjan koneita on saatavilla sekä roottorilla (Topvex TR) että vastavirtalämmönvaihtimella (Topvex TX/C). SYSTEMAIR Access 8

9 TOPVEX S-sarja Matala konekorkeus Kun tila koneen päällä on rajallinen, on sivulta liitettävä kone oikea valinta. S-sarjaa on saatavana roottorilämmönvaihtimella (Topvex SR), vastavirtalämmönvaihtimella (Topvex SC) tai ristivastavirtalämmönvaihtimella (Topvex SX/C). TOPVEX F-sarja Alakattoihin Tämä altapäin huollettava konesarja sopii alakattoihin tai paikkoihin, joissa korkeus on alhainen. Pienin malli on yleiskorkeudeltaan ainostaan 350 mm. Sarjaa on saatavana roottorilämmönvaihtimella (Topvex FR, joka voidaan asentaa myös lattialle tai seinälle), vastavirtalämmönvaihtimella (Topvex FC) ja myös tuloilmakoneena (Topvex SF*). Topvex SF- koneen säädin ei ole Systemair Access säädin SYSTEMAIR Access SYSTEMAIR Access 9

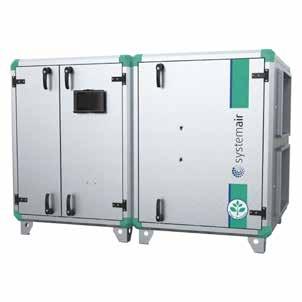

10 Systemair Topvex TR & SR Muotoilu ja toiminnot täydellisesti tasapainossa Topvex TR Ilmavirta 1.7 m3/s asti Topvex TR on päältä liitettävä ilmavaihtokone, joka vie vähän lattiatilaa. TR:n asennuspaikka on helposti valittavissa, koska sen roottorilämmönvaihdin ei tarvitse viemäröintiä. Uusi roottorityyppi on suunniteltu alhaisille ilman nopeuksille ja siinä on alhainen painehäviö. Topvex SR Ilmavirta 1.6 m3/s asti Topvex SR on sivulta liitettävä ilmanvaihtokone ja sen kokonaiskorkeus on pieni. Asennuspaikka on helposti valittavissa, koska roottorilämmönvaihdin ei tarvitse viemäröintiä. Uusi roottorityyppi on suunniteltu alhaisille ilman nopeuksille ja siinä on alhainen painehäviö. Topvex TR, SR ja FR ovat läpikäyneet pääparannukset, joita ovat mm. paranneltu lämmönvaihdin, uudet suorituskykyisemmät puhaltimet. Lisää Topvexin ominaisuuksista löydät kotisivuiltamme. Topvex:in ominaisuuksia voit katsoa animaationa scannaamalla QR koodin. * * m3/h m3/h TR 03 SR 03 TR 04 SR 04 TR 06 SR 06 TR 09 TR 12 SR 09 TR 15 SR m3/s m3/s * Min virta 1 m/s, Korkein ilmamäärä 0 Pa ulkoisella paineella 10

11 Topvex SoftCooler Sarja jäähdytysmoduuleja, jotka täyttävät korkeat mukavuus- ja energiavaatimukset SoftCooler TR jäähdytysmoduuleja on saatavilla kokoihin: Topvex TR 09, 12 ja 15 SoftCooler SR:ää valmistetaan seuraaviin kokoihin: Topvex SR 09, 12 ja 15 SoftCooling mahdollistaa tehon säädön Topvex SoftCooler on lisämoduuli, joka liittää jäähdytyksen ilmanvaihtokoneeseen. Jäähdytyskapasiteettia voidaan säätää ja tuloilman lämpötila pysyy vakiona ja sisäilman lämpötila miellyttävänä. Koska järjestelmä sopeutuu sen hetkisiin jäähdytystarpeisiin, jäähdytyksen energiatehokkuus pysyy korkeana. SoftCooler TR: ssä on ainutlaatuinen ohitustoiminto, joka säästää energiaa ja rahaa Koska jäähdytystä tarvitaan yleensä vain lämpimänä vuodenaikana rajoitetun ajanjakson, jää laitteiston lauhdutinpatteri ilman käyttöä, jonka vuoksi järjestelmän painehäviö ja energiankulutus kasvaa. Ohittamalla lauhdutin säästetään puhallinenergiaa ja käyttökustannuksia. Topvex SoftCooler on helppo asentaa SoftCooler asennetaan puhallinlohkojen väliin. Valmistellut ohjauskaapelit on kytketty Topvex:in liitäntöihin. Liitä viemäröinti ja erillinen virransyöttö, se on siinä. Topvex SoftCooler toimitetaan tehdastestattuna, käyttövalmiina, erillisenä lohkona. Moduuli sisältää täydellisen käyttövalmiin DX -jäähdytysjärjestelmän muuttuvanopeuksisella kompressorilla. 11

12 Systemair Topvex TX/C & SX/C Muotoilu ja toiminnot täydellisesti tasapainossa Topvex TX/C Ilmavirta 0.8 m3/s asti Topvex TX/C on päältä liitettävä ja tämän ansiosta lattiatilan tarve jää pieneksi. TX/C ilmanvaihtokoneessa on ristivastavirtalämmönvaihdin, jota käytetään yleensä silloin, kun ilmavirtojen ei haluta sekoittuvan. Lämmönvaihtimen hyötysuhde on korkea ja se on suunniteltu alhaisille ilman nopeuksille ja tämän vuoksi sen painehäviö on myös alhainen. Topvex TX/C, jonka nimikoodi päättyy S-kirjaimeen, on varustettu lohkosulatuksella. Topvex SX/C Ilmavirta 0.8 m3/s asti Topvex SX/C on sivulta liitettävä ja tämän ansiosta kone on matala jättäen normaalisti tilaa yläpuolelleen. SX/C ilmanvaihtokoneessa on ristivastavirtalämmönvaihdin, jota käytetään yleensä silloin, kun ilmavirtojen ei haluta sekoittuvan. Lämmönvaihtimen hyötysuhde on korkea ja se on suunniteltu alhaisille ilman nopeuksille ja tämän vuoksi sen painehäviö on myös alhainen. Topvex TX/C, jonka nimikoodi päättyy S-kirjaimeen, on varustettu varustettu lohkosulatuksella. * * m3/h m3/h TX/C 03 SX/C 03 TX/C 04 SX/C 04 TX/C 06 SX/C * Min virta 1 m/s, Korkein ilmamäärä 0 Pa ulkoisella paineella m3/s m3/s 12

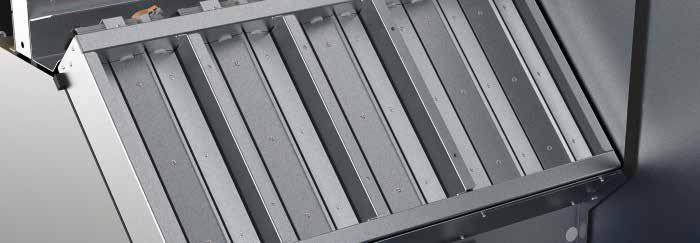

13 Topvex lohkosulatus Lohkosulatus on saatavilla kaikkiin Topvex TX/C ja SX/C mallien koneisiin. Lohkosulatus ominaisuuden omaavien laitteiden nimikoodi päättyy kirjaimeen S. Lohkosulatustoiminto Topvex mallit TX/C ja SX/C ovat saatavilla esiasetellulla lohkosulatustoiminnolla. Lohkosulatus ominaisuuden omaavien laitteiden nimikoodi päättyy kirjaimeen S. Lohkosulatus estämään jään kertymistä Lohkosulatus estää jään pysyvän muodostumisen lämmönsiirtimeen ja sallii lämmöntalteenoton myös sulatuksen aikana. Esikaapeloitu sulatuslohkopellistö Lohkopellistö jakaa lämmönsiirtimen kolmeen lohkoon ja lisäksi siinä on ohituspelti. Kaikkia lohkoja ohjataan lohkokohtaisilla peltimoottoreilla, jotka ovat kytketty erilliseen esiohjelmoituun säädinyksikköön. Paineaktivointi Sulatus käynnistyy paineindikoinnin avulla ja lohkoja ohjataan sykleissä. Jokainen lohko sulkeutuu jaksoittain, jäteilman matalaa lämpötilaa kompensoidaan ohituspellin ja lohkopeltien modulaarisella käytöllä. Ohituspelti säätyy seuraten sulatuspeltien toimintaa ilmavirtojen pysyessä näin halutussa, suunnitellussa arvossaan. 13

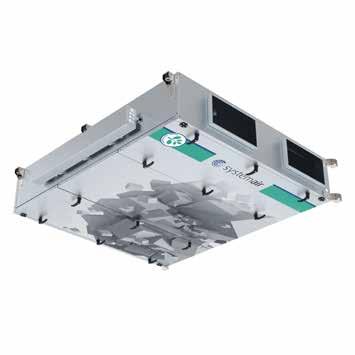

14 Systemair Topvex FR & FC Muotoilu ja toiminnot täydellisesti tasapainossa Topvex FR Ilmavirta 1.58 m3/s asti Topvex FR on kompakti, matala, päädyistään liitettävä ilmanvaihtokone asennettavaksi alakattoihin ja muihin tilohin, joissa alhainen rakennekorkeus tai tilan puute asettavat reunaehtoja ilmanvaihtokoneelle. Topvex FR ilmanvaihtokoneessa on kaksoisroottorit. Erillistä viemäröintiä ei tarvita. Kone voidaan asentaa myös lattialle tai seinälle sähkökeskus ylöspäin. Topvex FC Ilmavirta 0.9/s asti Erittäin matala kotelon korkeus tekee Topvex FC:stä ideaalin ratkaisun alakattosovelluksiin. EC -puhaltimet ja alhainen sisäinen painehäviö mahdollistavat alhaisen energian kulutuksen. Kun lämmöntalteenottoa ei tarvita, on ohitus mahdollisuus 100%. Kotelon peltien välissä on 40 m mineraalivillaeristys. Huomionarvoisena seikkana, koskien haalausta, voidaan mainita Topvex FR:n mahtuminen melko pienestäkin haalausaukosta tai ovesta. Myös roottorit ovat uutta, korkean tehokkuuden mallia. * m3/h * FR 03 FC 02 m3/h 7000 FR 06 FR 08 FC 04 FR 11 FC * Min virta 1 m/s, Korkein ilmamäärä 0 Pa ulkoisella paineella 2.0 m3/s m3/s

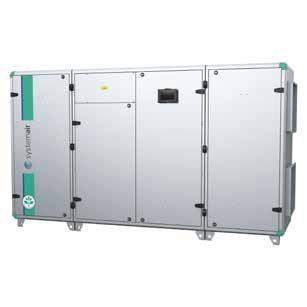

15 Systemair Topvex SC & SF Topvex SF- koneen säädin ei ole Systemair Access säädin Topvex SC Ilmavirta 1.8 m3/s asti Topvex SC ilmanvaihtokoneet ovat päädyistä liitettäviä. Koneissa on tehokkaat vastavirtalämmönvaihtimet ja 100% ohitus mahdollistaa alhaisen SFP- arvon vuodenajasta riippumatta. Erityispiirteenä SC- sarjan koneissa on kanavajärjestely, jossa ulko- ja tuloilmaliitännät ovat samassa päädyssä ja vastaavasti toisessa päädyssä ovat liitännät poisto- ja jäteilmalle. Topvex SF Ilmavirta 1.2 m3/s asti Topvex SF tuloilmakone soveltuu hyvin alakattoihin tai kohteisiin, joissa on alhainen rakennekorkeus. Koneissa on oma esiaseteltu säädin, jolla voit lisäksi ohjata ulkoista EC -puhallinta. Säätimestä saa virtasyötön lisävarusteena toimitettavalle sulkupellille. Suuret tarkastusovet ja irrotettavat pääkomponentit tekevät huollosta helppoa. Kaksoispintainen, 50mm mineraalivillaeristeinen, kotelo varmistaa hyvän lämmön ja äänen eristävyyden. Topvex SF:ään saa sähköpatterin kahdella eri teholuokalla, koot SF02 SF06 tai vesipatterilla (2 teholuokkaa), koot SF02 SF12. * m3/h * SC 03 SC 04 SC 06 SC 08 SC m3/s * Min virta 1 m/s, Korkein ilmamäärä 0 Pa ulkoisella paineella SF 02 SF 03 SF 04 SF 06 SF 08 SF m3/h m3/s 15
