3D-kuvauksen tekniikat ja sovelluskohteet. Mikael Hornborg

Koko: px
Aloita esitys sivulta:

Download "3D-kuvauksen tekniikat ja sovelluskohteet. Mikael Hornborg"

Transkriptio

1 3D-kuvauksen tekniikat ja sovelluskohteet Mikael Hornborg

2 Luennon sisältö 1. Optiset koordinaattimittauskoneet 2. 3D skannerit 3. Sovelluskohteet

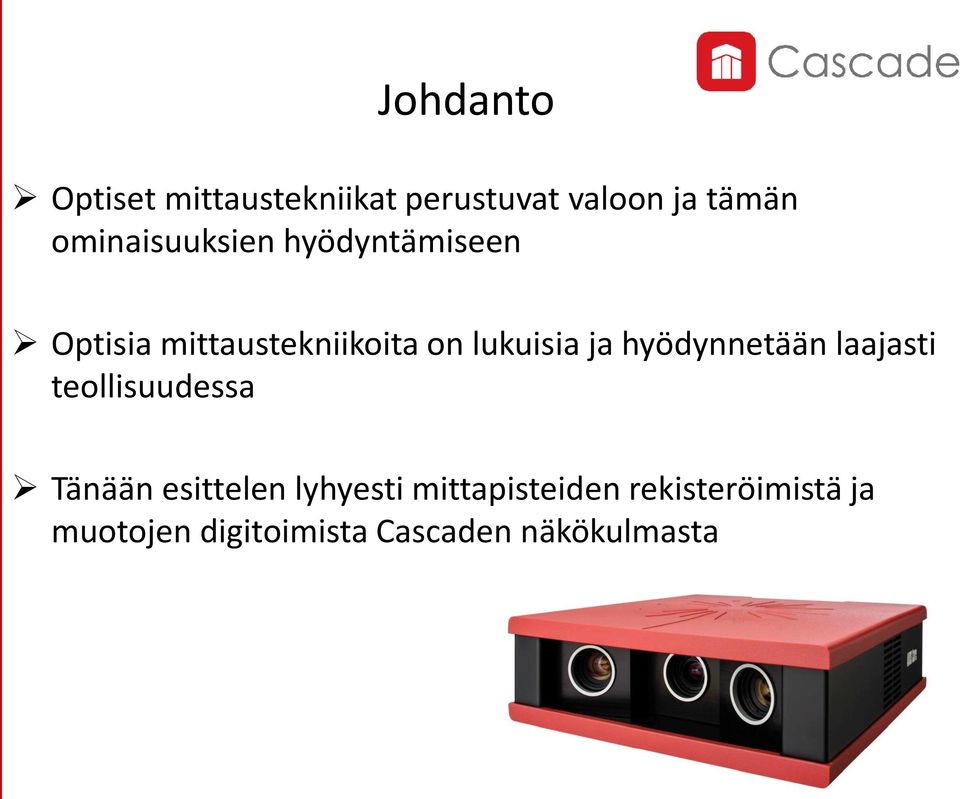

3 Johdanto Optiset mittaustekniikat perustuvat valoon ja tämän ominaisuuksien hyödyntämiseen Optisia mittaustekniikoita on lukuisia ja hyödynnetään laajasti teollisuudessa Tänään esittelen lyhyesti mittapisteiden rekisteröimistä ja muotojen digitoimista Cascaden näkökulmasta

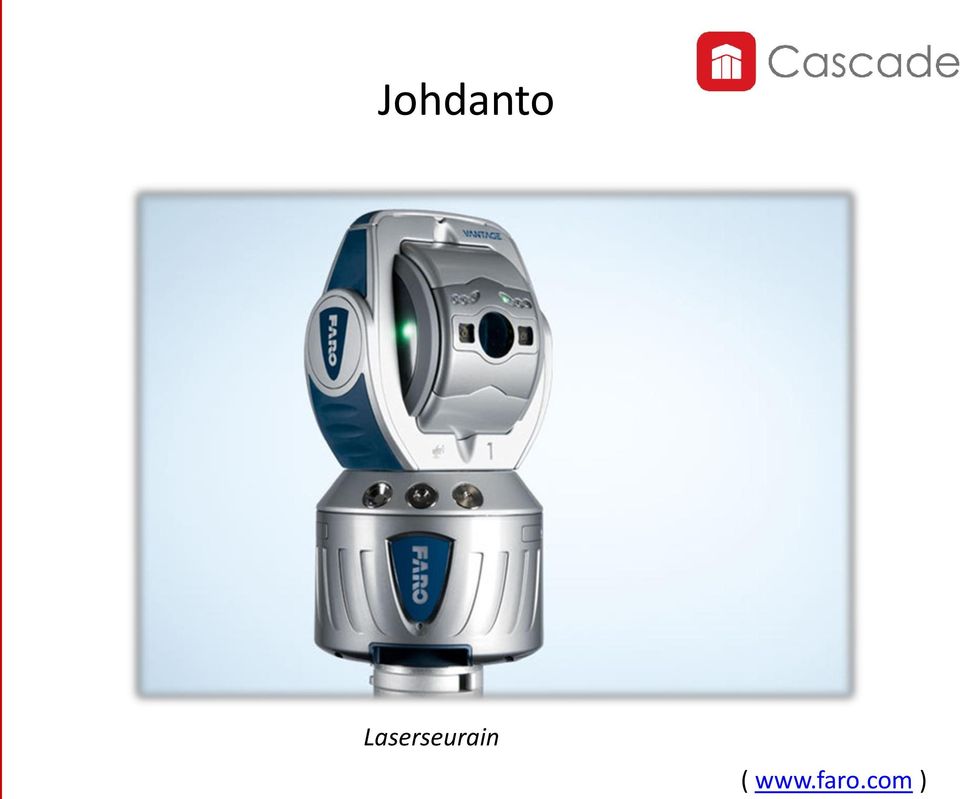

4 Johdanto Laserseurain ( )

5 Johdanto Fotogrammetria ( )

6 Johdanto Viivalaserskanneri ( )

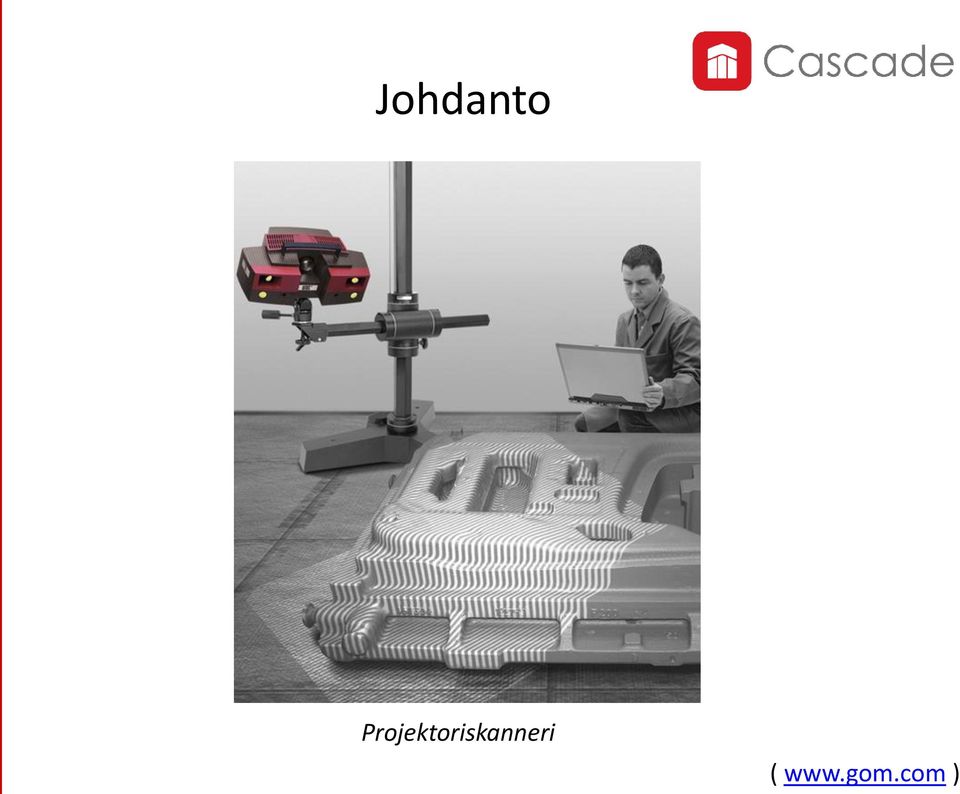

7 Johdanto Projektoriskanneri ( )

8 Mittapisteiden koordinaattien rekisteröimistä Optinen koordinaattimittauskone

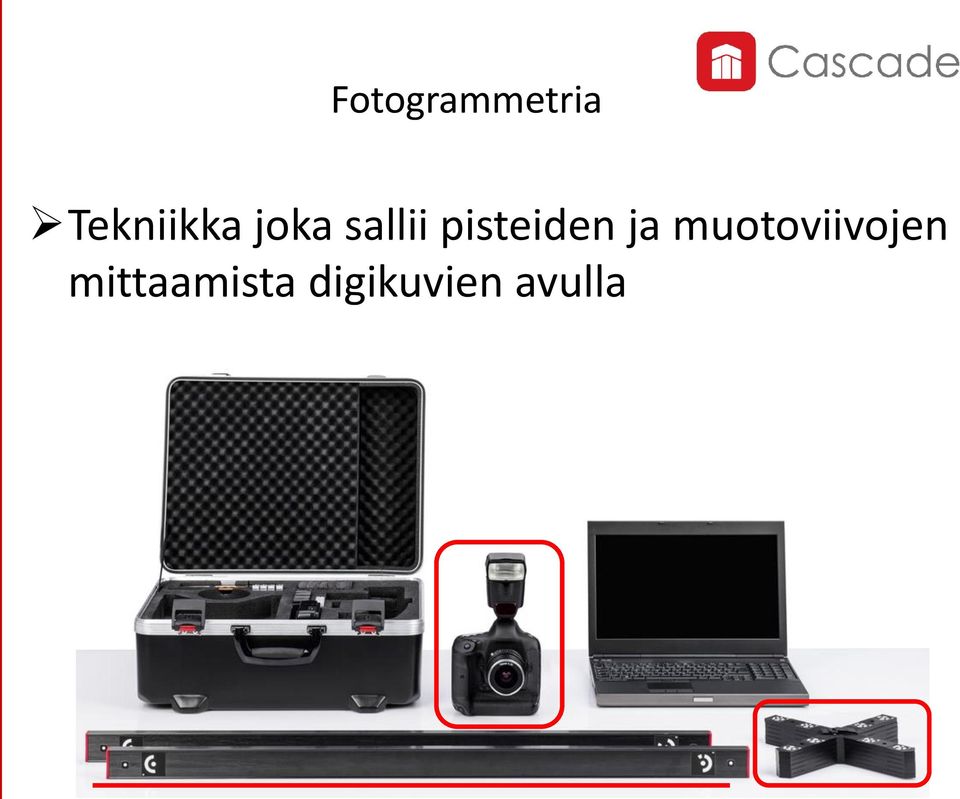

9 Fotogrammetria Tekniikka joka sallii pisteiden ja muotoviivojen mittaamista digikuvien avulla

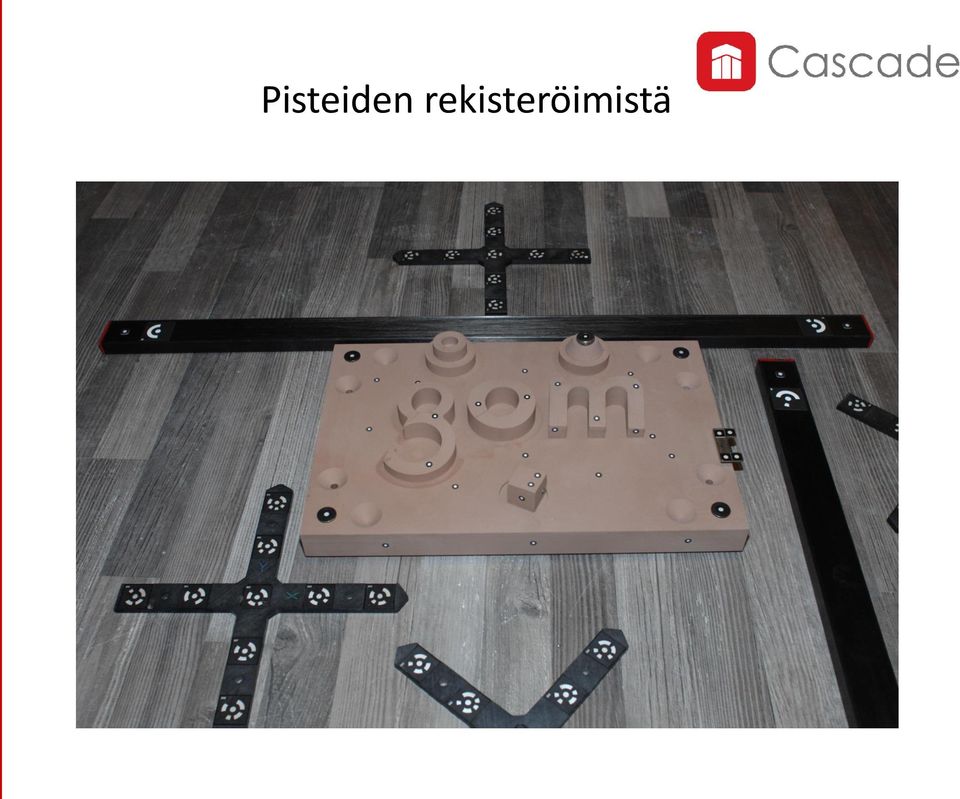

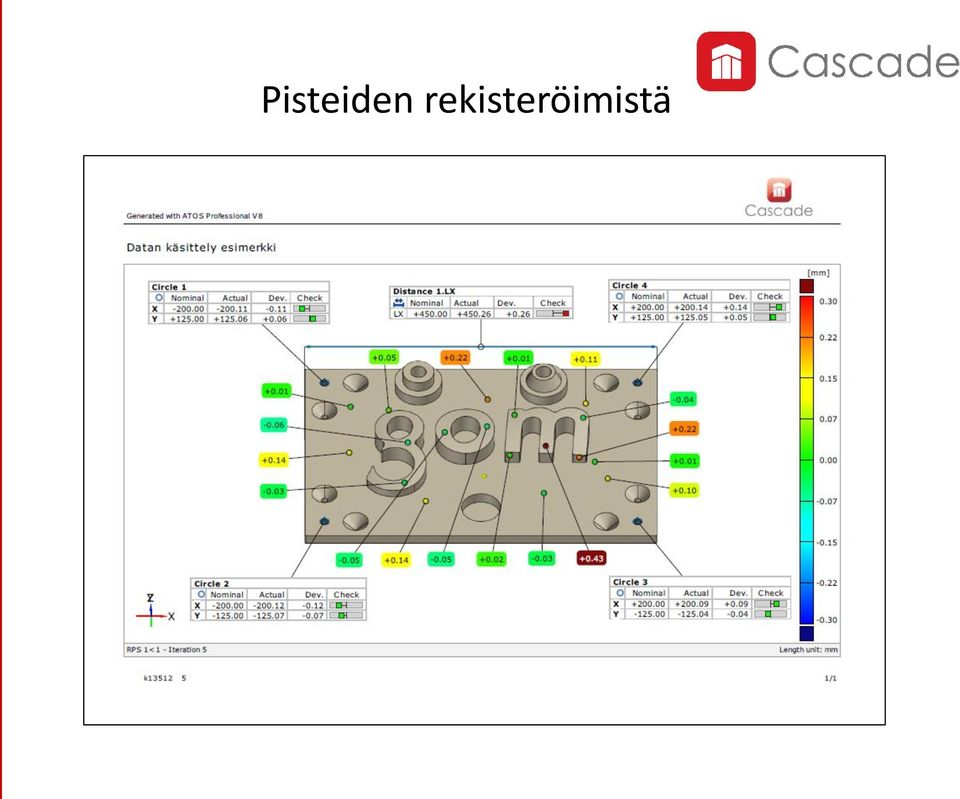

10 Pisteiden rekisteröimistä

11 Pisteiden rekisteröimistä

12 Fotogrammetria Tekniikka saanut alkunsa 1850-luvulla Tekniikka alkoi kehittymään nykyiseen muotoonsa 1980-luvulla. Yleistynyt huomattavasti viimeisten 10 vuoden aikana Teknologian kehitystä on vauhdittanut etenkin digitaalistenkameroiden ja tietokoneiden kehitys Mittauskamera, Mayderbauer 1890 Source: Thomas Luhmann, closerange photogrammetry

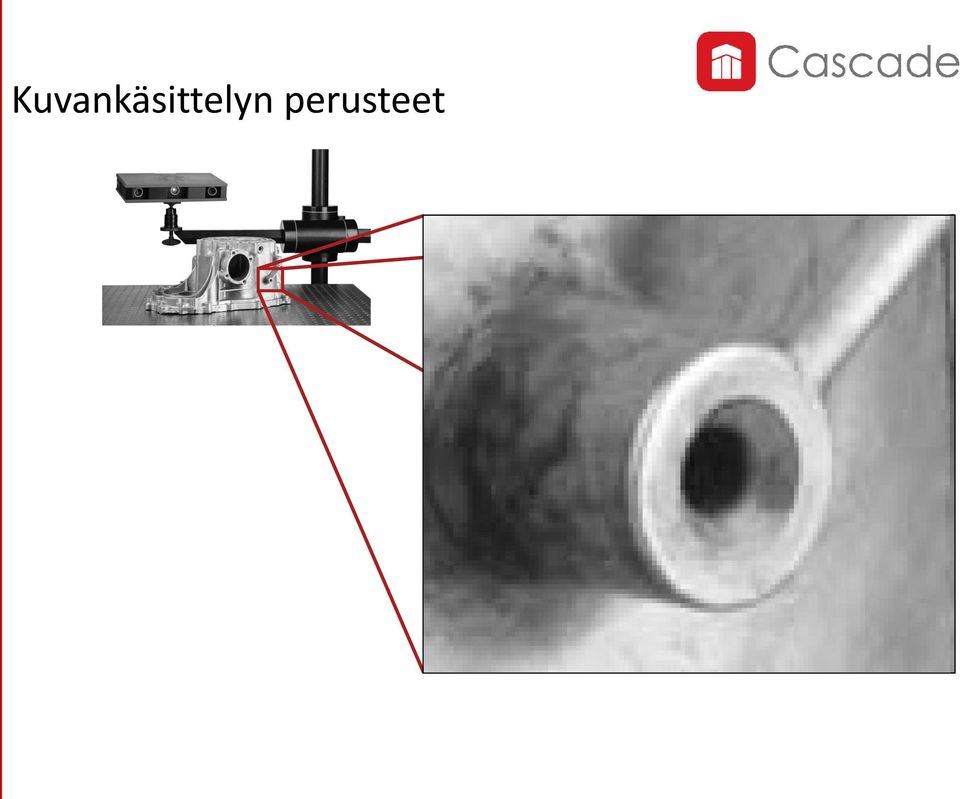

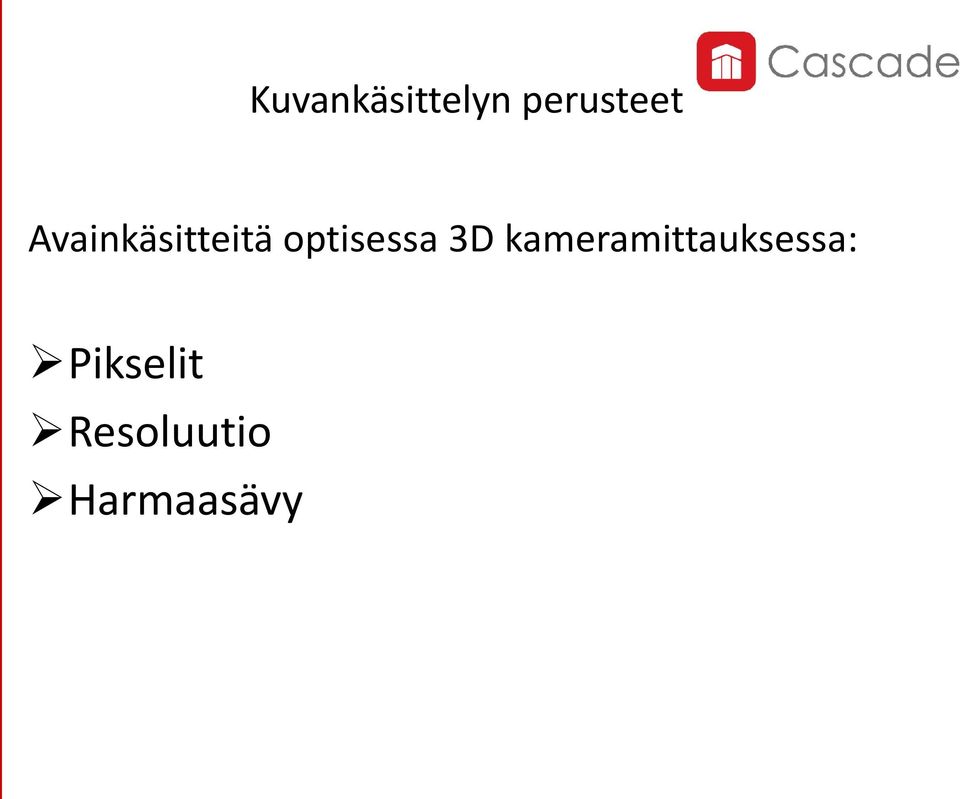

13 Kuvankäsittelyn perusteet Avainkäsitteitä optisessa 3D kameramittauksessa: Pikselit Resoluutio Harmaasävy

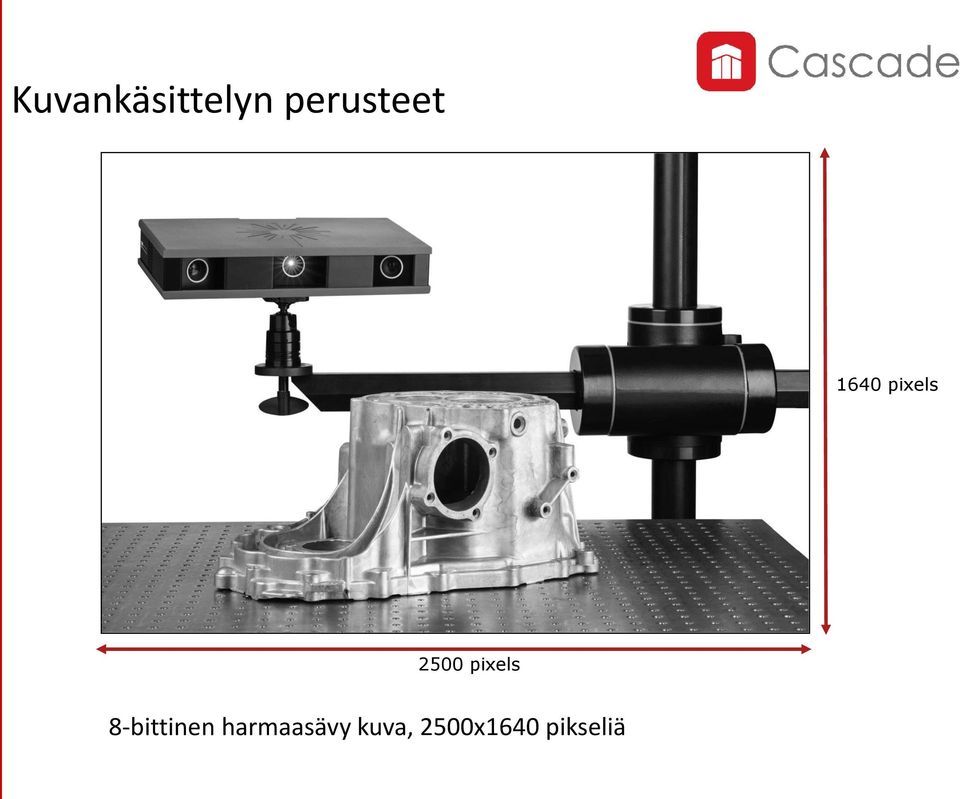

14 Kuvankäsittelyn perusteet 1640 pixels 2500 pixels 8-bittinen harmaasävy kuva, 2500x1640 pikseliä

15 Kuvankäsittelyn perusteet

16 Kuvankäsittelyn perusteet

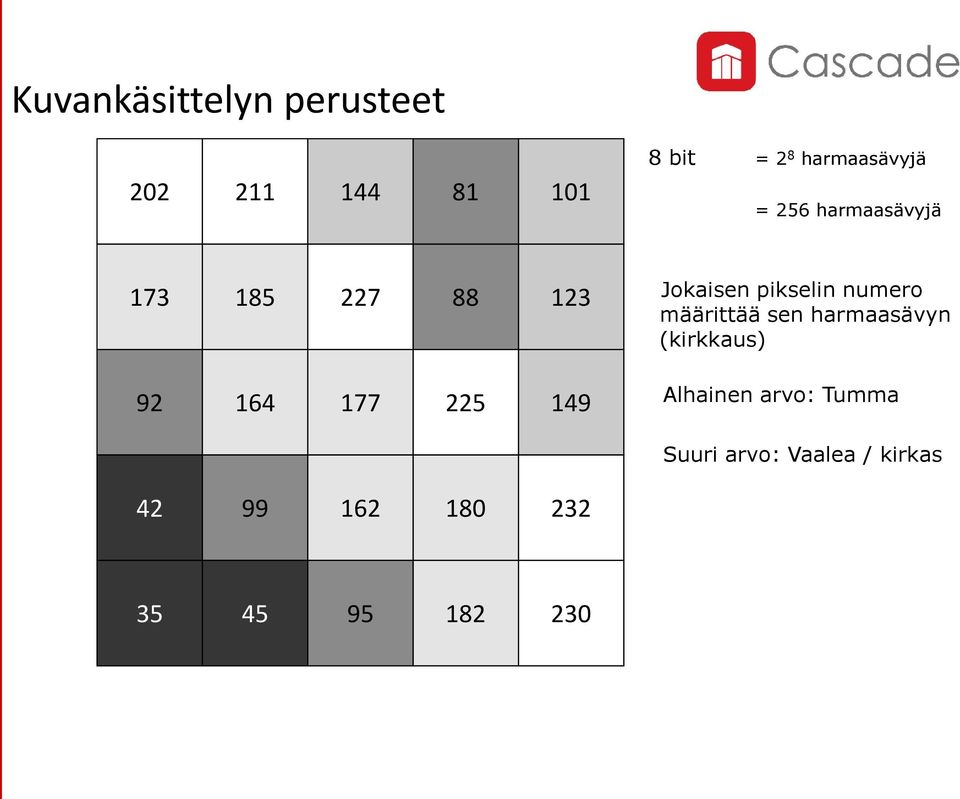

17 Kuvankäsittelyn perusteet bit = 2 8 harmaasävyjä = 256 harmaasävyjä Jokaisen pikselin numero määrittää sen harmaasävyn (kirkkaus) Alhainen arvo: Tumma Suuri arvo: Vaalea / kirkas

18 Kuvankäsittelyn perusteet 2D kuvista saadaan jalostettua tietoa Kuvassa: Referenssipisteiden ellipsien tunnistus

19 Kuvankäsittelyn perusteet Ellipsin keskipiste määrittyy valkoisen ja mustan kontrastirajasta

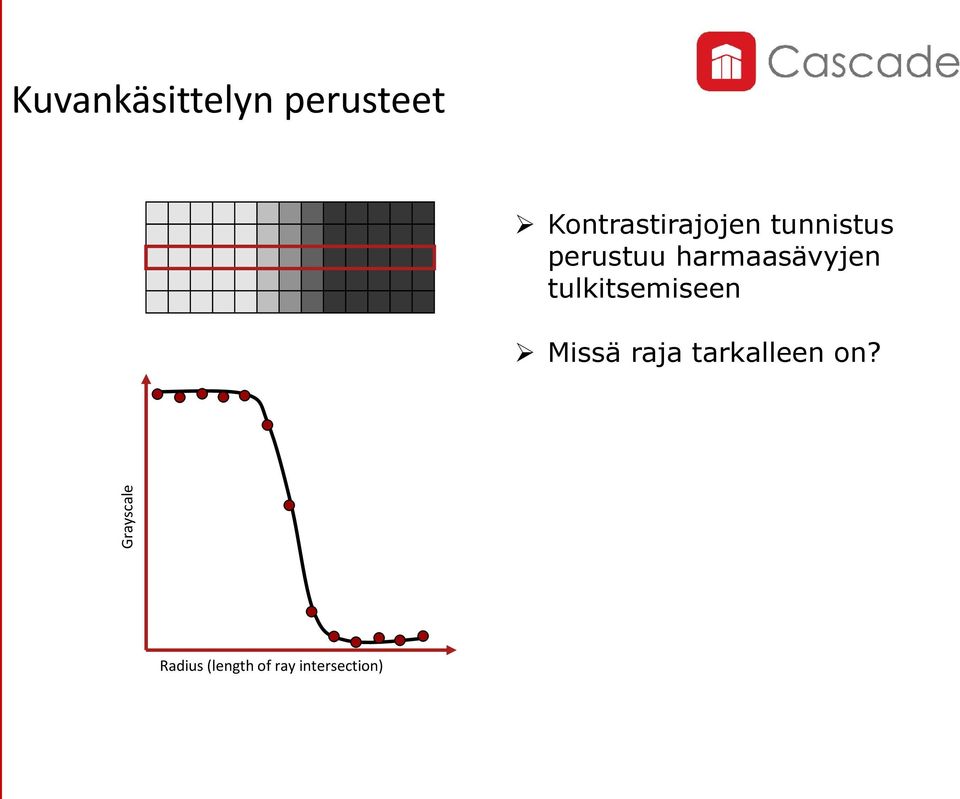

20 Grayscale Kuvankäsittelyn perusteet Kontrastirajojen tunnistus perustuu harmaasävyjen tulkitsemiseen Missä raja tarkalleen on? Radius (length of ray intersection)

21 Grayscale Kuvankäsittelyn perusteet Kontrastirajojen tunnistus perustuu harmaasävyjen tulkitsemiseen Missä raja tarkalleen on? Vastaus: Missä harmaasävykäyrän kallistuskulma on suurimmillaan! Radius (length of ray intersection)

22 Kuvankäsittelyn perusteet Referenssipisteitä voidaan paikantaa alle pikselin tarkkuudella!

23 Fotogrammetria Entäs 3D?

24 Fotogrammetria Kameran perusperiaate (trigonometria) Valosäteet risteävät linssin polttopisteen läpi

25 Fotogrammetria Optisessa 3D mittauksessa määritetään etäisyyksiä tunnettujen kulmien ja etäisyyksien avulla Triangulation -> kolmiomittaus?

26 Fotogrammetria Luodaan globaali koordinaatisto yhdistämällä lukuisia kuvia eri kulmista Rekisteröidään referenssipisteiden koordinaatteja koordinaatistossa trigonometrian (triangulation) avulla

27 Fotogrammetria Mittaaminen käytännössä:

28 Fotogrammetria Mittaaminen käytännössä:

29 Fotogrammetria Tyypillisiä tuloksia: Vertailu CAD malliin Pituudet, kulmat, Halkaisijat, tasomaisuus

30 3D-Skannerit

31 3D-Skannerit

32 3D-Skannerit Projektoriskannerit 3D-skannaus lähtenyt laserskannereista Projektoriskannerit tallentaa suuren määrän dataa nopeasti ja mittatarkasti Projektoriskannereilla saadaan korkeanlaatuisia pistepilviä luotua

33 3D-Skannerit Projektoriskannerit Projektiskannerit projisoi monta kontrastiviiva samanaikaisesti Fringe Projection Valonlähteenä digitaalinen projektori (LCD)

34 3D-Skannerit Projektoriskannerit Projisoimalla koodattu kuvio kappaleen pintaan saadaan tietoa kappaleen muodosta Koodattu valo = Siniaaltoinen vaihesiirto Binäärikoodi

35 3D-Skannerit Projektoriskannerit Kun yhdistetään binäärikoodaus ja vaihesiirto valaistus saadaan tarkka ja vakaa skannauskuvio ( x, y) ( x, y)2 ( x, y)

36 3D-Skannerit Projektoriskannerit

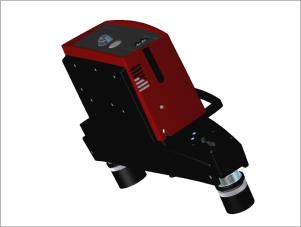

37 3D-Skannerit Projektoriskannerit Mittaaminen käytännössä: Measuring points Measuring time 1 second Measuring range 38 x x 1130 mm² Dimensions Computer 570 x 360 x 240 mm³ High-end PC or notebook

38 3D-Skannerit Projektoriskannerit Mittaaminen käytännössä: Useimmiten tarvitaan useampi skannaus kappaleen mittaamiseksi Skannauksia yhdistettään referenssipisteiden avulla Pintojen muoto hyödynnetään myös skannauksien paikantamiseen Fotogrammetrialla rekisteröityjä pisteitä

39 3D-Skannerit Projektoriskannerit Mittaaminen käytännössä: Useimmiten tarvitaan useampi skannaus kappaleen mittaamiseksi Skannauksia yhdistettään referenssipisteiden avulla Pintojen muoto hyödynnetään myös skannauksien paikantamiseen Fotogrammetrialla rekisteröityjä pisteitä

40 3D-Skannerit Projektoriskannerit Mittaaminen käytännössä: Useimmiten tarvitaan useampi skannaus kappaleen mittaamiseksi Skannauksia yhdistettään referenssipisteiden avulla Pintojen muoto hyödynnetään myös skannauksien paikantamiseen Fotogrammetrialla rekisteröityjä pisteitä

41 3D-Skannerit Projektoriskannerit Lopputulos -> Lukuisat skannaukset yhdistyvät yhdeksi pinnaksi (Mesh = pistepilvi)

42 3D-Skannerit Projektoriskannerit

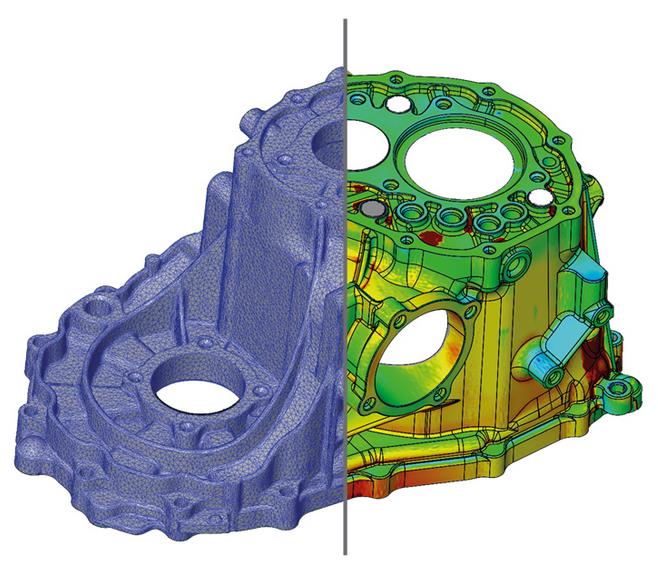

43 3D-Skannerit Projektoriskannerit Tyypillisiä tuloksia: Vertailu CAD malliin Pituudet, kulmat Halkaisijat, tasomaisuus

44 3D-Skannerit Projektoriskannerit Tuloksia voidaan myös käyttää suunnittelussa!

45 3D-Skannerit Projektoriskannerit Eri järjestelmät eri tarkoituksiin Siirrettävä Pöytämalli ATOS ScanBox

46 3D-Skannerit Projektoriskannerit ATOS ScanBox 5120 Täysin automatisoitu mittaussolu

47 Sovelluskohteita

48 Sovelluskohteita

49 Sovelluskohteita

50 Sovelluskohteita

51 Sovelluskohteita
