1 SE ANVÄNDARHANDBOK VIKTIG INFORMATION: Läs dessa anvisningar noggrant och se till att du förstår dem innan du använder trimmeren och spara dem för framtida behov. NO BRUKERHÅNDBOK VIKTIG INFORMASJON: Vennligst les disse instruksjonene nøye og pass på at De forstår dem før De bruker trimmeren og oppbevar den for senere bruk. FI KÄYTTÖOHJEKIRJA TÄRKEÄÄ: Lue tämä ohjekirja huolellisesti läpi ennen kuin alat käyttää laitetta. Säilytä ohjekirja myöhempää käyttöä varten. DK PT GR BRUGERHÅNDBOG VIGTIGE OPLYSNINGER: Læs venligst disse instruktioner omhyggeligt og vær sikker på, at De forstår dem, før De anvender græstrimmeren og gemme til senere henvisning. MANUAL DO OPERADOR INFORMAÇÕES IMPORTANTES: Queira ler cuidadosamente estas instruções e tenha certeza de entendê -las antes de usar a cortadores de relva e guarde para consulta futura. ΕΓΧΕΙΡΙ ΙΟ ΧΕΙΡΙΣΜΟΕ ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ: Εας παρακαλούμε να διαβάσετε αυτέκ τις οδηγίες προσεχτικά και να σιγουρευτείτε οτι τις, καταλαβαίνετε πριν χρησιμοποιήσετε την κουρεντική μηχανή Rev. 1 12/15/08 BRW

2 TRIMMERIN OSAT Käyttöohjekirja Runkoputki Lukitusholkki Etukahva Äänenvaimennin Leikkuupää Suojus Primer - pumpun painike Sytytystulppa Kaasuliipaisin Virtakytkin Käynnistyskahva Rikastin Kiintoavain Polttoainesäiliö SYMBOLIEN SELITYKSET A. VAROITUS! Trimmerin käytössä on oltava varovainen! Laitteen huolimaton tai väärä käyttö voi aiheuttaa vakavan loukkaantumisen. B. Perehdy huolellisesti ohjekirjan sisältöön ennen trimmerin käyttöönottoa. C. Tämän kahvan kanssa saa käyttää ainostaan trimmerin leikkuupäätä. Älä kiinnitä laitteeseen koskaan teriä tai viuhtovia välineitä. D. VAROITUS! Trimmeri saattaa singota esineitä suurella voimalla. Lentävät kappaleet saattavat aiheuttaa näön menetyksen tai muun vamman. Käytä aina suojalaseja. E. Käytä aina: Kuulonsuojaimia ja Suojalaseja tai visiiriä F. Etukahvan saa sijoittaa vain nuolen alapuolelle. G. Trimmerin käyttäjän on varmistettava, ettei 15 metriä lähempänä ole muita henkilöitä työskentelyn aikana. Jos samalla alueella on useita trimmerin käyttäjiä, kaikkien on noudatettava vähintään 15 metrin turvaetäisyyttä. H. Käytä lyijytöntä tai lyijypitoista bensiiniä, johon on sekoitettu 2,5 % kaksitahtiöljyä. I. Moottorin virtakytkin J. Äänen tehotaso (liittyen Direktiiviin 2000/14/EY) K. Karan maksimipyörimisnopeus, r/min L. Äänen painetaso 7,5 metrin etäisyydellä 26

3 TURVAMÄÄRÄYKSET VAROITUS: Puutarhanhoitolaitteiden käytössä on aina noudatettava turvallisuusohjeita tulipalon ja vakavien loukkaantumisten välttämiseksi. Lue kaikki ohjeet ja noudata niitä. Tämän laitteen käytössä on oltava varovainen! Käyttäjän on huolehdittava, että tämän ohjekirjan ohjeita noudatetaan ja laitteen varoitukset huomioidaan. Lue ohjekirja läpi ja perehdy laitteen oikeaan käyttötapaan ja sen säätimien toimintaan. Kaikkien laitetta käyttävien henkilöiden on noudatettava tässä ohjekirjassa mainittuja turvamääräyksiä. Älä koskaan anna lasten käyttää tätä laitetta. KÄYTTÖOHJEKIRJA LAITTEESSA OLEVAT TURVAOHJEET VAARA: Älä koskaan käytä laitteessa teriä tai metallilankaa. Tämä laite on tarkoitettu käytettäväksi ainoastaan siiman avulla leikkaamiseen. Muiden lisälaitteiden tai varusteiden käyttö lisää onnettomuusriskiä. VAROITUS: Ruohotrimmerin siima saattaa singota esineitä suurella voimalla. Lentävät kappaleet saattavat aiheuttaa näön menetyksen tai muun vamman. Käytä suojalaseja ja -vaatetusta. Älä päästä pyörivää siimaa liian lähelle itseäsi. Huolehdi, ettei 15 metrin etäisyydellä ole muita henkilöitä tai eläimiä. Sammuta laite välittömästi, jos joku lähestyy sinua laitteen käydessä. Käytä tervettä järkeä tilanteissa, joita ei ole käsitelty tässä ohjekirjassa. Jos tarvitset apua, ota yhteys valtuutettuun huolto KÄYTÄ LAITETTA TURVALLISESTI S Pukeudu asianmukaisesti. Käytä suojalaseja tai visiiriä käyttäessäsi laitetta tai suorittaessasi kunnossapitotoimenpiteitä. S Käytä aina hengitys - tai kasvosuojainta käyttäessäsi laitetta pölyisissä olosuhteissa. S Käytä pitkiä housuja, pitkähihaista puseroa tai takkia, saappaita ja käsineitä. Suojalahkeiden käyttö on suositeltavaa. S Käytä aina tukevia kenkiä. Älä koskaan käytä laitetta avojaloin tai sandaaleissa. S Pitkät hiukset on pidettävä kiinni. Älä käytä riippuvia koruja, löysiä vaatteita, solmiota tai vaatteita, joista riippuu tupsuja, naruja jne. Ne voivat tarttua laitteen liikkuviin osiin. S Älä käytä laitetta, jos olet väsynyt, sairas tai alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Säilytä tarkkaavaisuus ja käytä tervettä järkeä. S Käytä kuulonsuojaimia. S Katalysaattoriäänen- vaimennin on erittäin kuuma sekä käytön aikana että pysäyttämisen jälkeen. Tämä koskee myös joutokäyntiä. Kosketus voi aiheuttaa palovammoja iholle. Huomioi tulipalon vaara! S Älä koskaan käynnistä tai käytä moottoria suljetussa tilassa. Laitteen pakokaasujen hengittäminen on hengenvaarallista. S Pidä kädensijat puhtaina öljystä ja polttoaineesta. HUOLEHDI LAITTEEN KÄYTTÖKUNNOSTA S Irrota sytytystulpan johdin ennen kunnossapitotoimenpiteitä, paitsi silloin kun säädät kaasutinta. S Tarkista ennen jokaista käyttökertaa, onko laitteessa vaurioituneita tai löysällä olevia osia. Vaihda vahingoittuneet osat tarvittaessa. Tarkista myös, ettei polttoainesäiliö vuoda. Korjaa tarvittaessa. Pidä laite asianmukaisessa käyttökunnossa. S Tarkista ennen jokaista käyttökertaa, onko leikkuupäässä vaurioituneita osia. Vaihda tarvittaessa. S Suorita suositellut kunnossapitotoimenpiteet. Pidä siima sopivan pituisena. S Käytä vain 2 mm vahvuista Partner -siimaa. Älä koskaan käytä metallilankaa, narua tms. S Asenna suojus kunnolla paikalleen ennen kuin käytät laitetta. Käytä vain laitteeseen kuuluvaa leikkuupäätä. Varmista, että leikkuupää on oikein asennettu ja kunnolla kiinni. S Varmista, että laite on koottu oikein tämän ohjekirjan ohjeiden mukaisesti. S Kun säädät kaasutinta, tue laite alareunastaan siten, ettei siima pääse koskemaan mihinkään. S Älä päästä muita ihmisiä lähelle, kun säädät kaasutinta. S Käytä ainoastaan Partner -varaosia ja -lisälaitteita. S Suorita vain tässä käyttöohjeessa kuvattuja kunnossapitotoimenpiteitä. Anna valtuutetun huoltoliikkeen tehdä muut huoltotyöt. 27

4 KÄSITTELE POLTTOAINETTA HUOLELLISESTI S Sekoita polttoaine ja kaada sitä säiliöön ulkoilmassa. S Pidä polttoaine kaukana kipinöistä ja avotulesta. S Käytä polttoaineen säilytykseen hyväksyttyä astiaa. S Älä tupakoi äläkä anna muidenkaan tupakoida polttoaineen tai laitteen läheisyydessä. S Varo läikyttämästä polttoainetta tai öljyä. Pyyhi pois yli valunut polttoaine. S Siirry vähintään 3 metrin päähän polttoaineen säilytys - ja täyttöpaikasta ennen kuin käynnistät laitteen. S Pysäytä moottori ja anna sen jäähtyä ennen kuin avaat polttoainesäiliön korkin. S Säilytä polttoaine aina syttyville nesteille hyväksytyssä säilytysastiassa. LEIKKAA TURVALLISESTI VAROITUS: Tarkista leikattava alue ennen käyttöä. Poista kivet, lasinkappaleet, naulat, johdot ja muut esineet, jotka siima voi singota ilmaan tai jotka voivat takertua siimaan. Kovat esineet voivat vahingoittaa leikkuupäätä ja sinkoutuessaan aiheuttaa vakavan vamman. S Käytä laitetta vain ruohon leikkaamiseen, trimmaamiseen, puhdistusleikkaamiseen ja lakaisemiseen. Älä käytä laitetta pensasaitojen tai oksien leikkaamiseen. S Säilytä tukeva asento ja tasapaino. Älä kurota liikaa eteenpäin. S Varo koskemasta äänenvaimentimeen ja pyörivään siimaan. Pidä moottori vyötärökorkeuden alapuolella. Kuuma äänenvaimennin voi aiheuttaa vakavia vammoja. S Leikkaa oikealta vasemmalle. Vasemmalla reunalla leikatessa roskat lentävät poispäin käyttäjästä. S Käytä laitetta vain päivänvalossa tai hyvässä keinovalaistuksessa. S Käytä laitetta vain tässä ohjekirjassa mainittuihin tehtäviin. KULJETUS JA SÄILYTYS S Anna moottorin jäähtyä ja varmista laitteen paikallaan pysyminen varastoinnin ja kuljetuksen aikana. S Tyhjennä polttoainesäiliö ennen laitteen varastointia tai kuljetusta. Käytä kaasuttimeen jäänyt polttoaine loppuun käynnistämällä moottori ja antamalla sen käydä, kunnes se pysähtyy. S Älä säilytä laitetta tai polttoainetta suljetussa tilassa, jossa polttoaineesta haihtuva kaasu voi syttyä vedenlämmittimen, sähkömoottorin, uunin tms. synnyttämien kipinöiden tai avotulen vuoksi. S Varastoi laite siten, ettei siiman katkaisuterä voi vahingoittaa ketään. Laite voidaan ripustaa runkoputkesta. S Säilytä laite lasten ulottumattomissa. TURVALLISUUTTA KOSKEVA HUOMAUTUS: Bensiinikäyttöisten työkalujen pitkäaikaisessa käytössä tapahtuva altistuminen tärinälle saattaa verenkiertohäiriöille alttiilla henkilöillä vahingoittaa sormien, käsien ja nivelten verisuonia ja hermoja tai aiheuttaa niiden epänormaalia turpoamista. Laitteen pitkäaikaisella käytöllä kylmissä olosuhteissa on todettu olevan yhteys verisuonten vahingoittumiseen muuten terveillä ihmisillä. Lopeta laitteen käyttö ja ota yhteys lääkäriin, jos sinulla on seuraavanlaisia oireita: tunnottomuus, kipu, sormivoiman heikentyminen, muutokset ihossa tai sormien, käsien tai nivelten turtuminen. Laitteeseen asennettu tärinänpoistojärjestelmä ei takaa näiltä ongelmilta välttymistä. Henkilöiden, jotka käyttävät moottorikäyttöisiä työkaluja säännöllisesti ja pitkäaikaisesti, pitää huolehtia terveydentilansa sekä tämän laitteen säännöllisestä tarkastamisesta. KOKOAMINEN VAROITUS: Tarkista, että laite on koottu kunnolla ja että kaikki kiristimet on kiristetty tiukasti kiinni. Tarkista, ettei laitteessa ole vaurioituneita osia. Vaihda tarvittaessa. Polttoainesuodattimen kolina tyhjässä polttoainesäiliössä on normaali ilmiö. Polttoaineen tai öljyn jäänteiden esiintyminen äänenvaimentimessa on normaalia tehtaalla tehtyjen kaasuttimen säätöjen ja testausten vuoksi. PUTKEN KOKOAMINEN HUOMAA: Kokoa putki tasaisella alustalla, jotta laite pysyy vakaana. 1. Sovita ylemmän ja alemman runkoputken urat toisiinsa. Urat Alempi runkoputki Ylempi runkoputki 2. Työnnä putkia yhteen, kunnes alempi putki on täysin paikoillaan ylemmässä runkoputkessa (putket lukittuvat paikoilleen). 28

5 SUOJUKSEN KIINNITTÄMINEN 3. Liu uta alemman runkoputken lukitusholkki ylemmän runkoputken lukitusholkin yli ja kiristä kääntämällä myötäpäivään. VAROITUS: Suojus on asennettava kunnolla paikalleen. Suojus takaa käyttäjälle ja muille henkilöille osittaisen suojan lentäviltä kappaleilta. Suojukseen kuuluu myös siiman katkaisuterä, jonka tehtävänä on katkaista liian pitkä siima. Katkaisuterää (suojuksen alapuolella) on varottava, koska se voi aiheuttaa haavoja. 1. Irrota suojuksen kiinnitysmutteri suojuksesta. 2. Aseta kiinnike suojuksessa olevaan loveen. 3. Kierrä suojusta, kunnes pultti osuu kiinnikkeessä olevaan reikään. 4. Asenna mutteri takaisin ja kiristä se kiintoavaimella (sisältyy toimitukseen). Suojus Ylempi lukitusholkki Klinnike Lovi Alempi lukitusholkki HUOM: Jos lukitusholkki ei kiristy, putket eivät ole kunnolla paikoillaan. ETUKAHVAN SÄÄTÄMINEN Kiintoavain Mutteri VAROITUS: Kun säädät etukahvaa, varmista, että se jää turvamerkinnän ja runkoputkeen kiinnitetyn nuolen tai merkinnän väliin. 1. Löysää kädensijan siipimutteria. 2. Käännä kädensija ylös. Kiristä siipimutteri. VAROITUS: Lue turvamääräysten polttoaineen käsittelyä koskeva kappale ennen laitteen käytön aloittamista. Ellet ymmärrä turvamääräyksiä, älä lisää polttoainetta polttoainesäiliöön. Ota yhteys valtuutettuun huolto POLTTOAINEEN LISÄÄMINEN VAROITUS: Irrota polttoainesäiliön korkki varovasti, kun lisäät polttoainetta. Tämä moottori on sertifioitu toimimaan lyijyttömällä bensiinillä. Bensiiniin tulee sekoittaa KÄYTTÖ ennen käyttöä korkealaatuista, ilmajäähdytteisille moottoreille tarkoitettua kaksitahtimoottoriöljyä. Suosittelemme Partner -merkkiöljyä, joka sekoitetaan suhteessa 40:1 (2,5 %). Seossuhde 40:1 saadaan sekoittamalla 5 litraa lyijytöntä bensiiniä ja 0,125 litraa öljyä. ÄLÄ KÄYTÄ autoille tai veneille tarkoitettua öljyä. Nämä öljyt voivat vaurioittaa moottoria. Noudata kanisteriin painettuja ohjeita sekoittaessasi polttoainetta. Kun olet lisännyt öljyn bensiiniin, ravista kanisteria hetken aikaa, jotta polttoaine sekoittuu kunnolla. Lue turvaohjeet ennen polttoaineen lisäämistä ja noudata niitä. 29

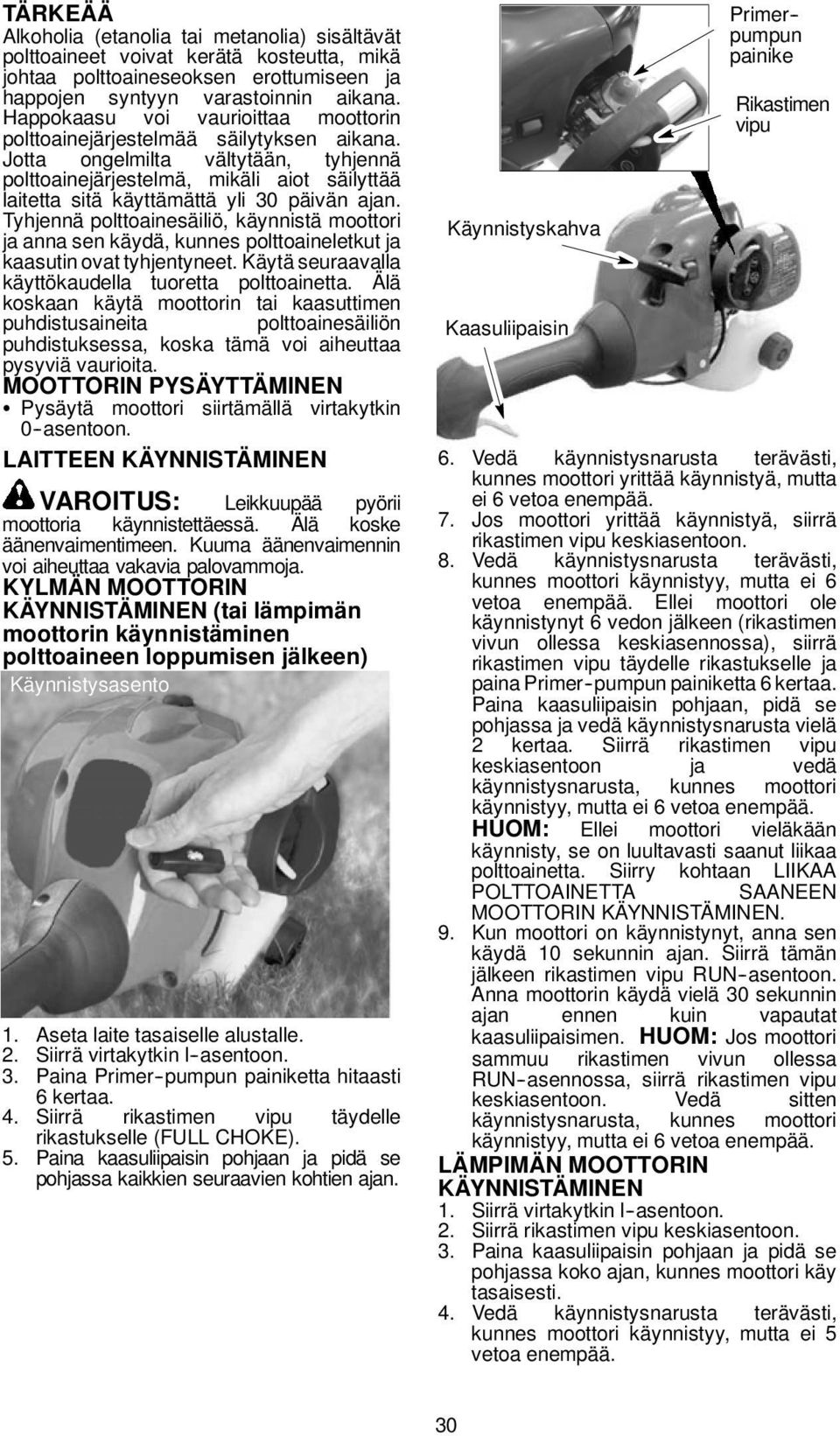

6 TÄRKEÄÄ Alkoholia (etanolia tai metanolia) sisältävät polttoaineet voivat kerätä kosteutta, mikä johtaa polttoaineseoksen erottumiseen ja happojen syntyyn varastoinnin aikana. Happokaasu voi vaurioittaa moottorin polttoainejärjestelmää säilytyksen aikana. Jotta ongelmilta vältytään, tyhjennä polttoainejärjestelmä, mikäli aiot säilyttää laitetta sitä käyttämättä yli 30 päivän ajan. Tyhjennä polttoainesäiliö, käynnistä moottori ja anna sen käydä, kunnes polttoaineletkut ja kaasutin ovat tyhjentyneet. Käytä seuraavalla käyttökaudella tuoretta polttoainetta. Älä koskaan käytä moottorin tai kaasuttimen puhdistusaineita polttoainesäiliön puhdistuksessa, koska tämä voi aiheuttaa pysyviä vaurioita. MOOTTORIN PYSÄYTTÄMINEN S Pysäytä moottori siirtämällä virtakytkin 0 -asentoon. LAITTEEN KÄYNNISTÄMINEN VAROITUS: Leikkuupää pyörii moottoria käynnistettäessä. Älä koske äänenvaimentimeen. Kuuma äänenvaimennin voi aiheuttaa vakavia palovammoja. KYLMÄN MOOTTORIN KÄYNNISTÄMINEN (tai lämpimän moottorin käynnistäminen polttoaineen loppumisen jälkeen) Käynnistysasento 1. Aseta laite tasaiselle alustalle. 2. Siirrä virtakytkin l -asentoon. 3. Paina Primer -pumpun painiketta hitaasti 6 kertaa. 4. Siirrä rikastimen vipu täydelle rikastukselle (FULL CHOKE). 5. Paina kaasuliipaisin pohjaan ja pidä se pohjassa kaikkien seuraavien kohtien ajan. Käynnistyskahva Kaasuliipaisin Primer - pumpun painike Rikastimen vipu 6. Vedä käynnistysnarusta terävästi, kunnes moottori yrittää käynnistyä, mutta ei 6 vetoa enempää. 7. Jos moottori yrittää käynnistyä, siirrä rikastimen vipu keskiasentoon. 8. Vedä käynnistysnarusta terävästi, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää. Ellei moottori ole käynnistynyt 6 vedon jälkeen (rikastimen vivun ollessa keskiasennossa), siirrä rikastimen vipu täydelle rikastukselle ja paina Primer -pumpun painiketta 6 kertaa. Paina kaasuliipaisin pohjaan, pidä se pohjassa ja vedä käynnistysnarusta vielä 2 kertaa. Siirrä rikastimen vipu keskiasentoon ja vedä käynnistysnarusta, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää. HUOM: Ellei moottori vieläkään käynnisty, se on luultavasti saanut liikaa polttoainetta. Siirry kohtaan LIIKAA POLTTOAINETTA SAANEEN MOOTTORIN KÄYNNISTÄMINEN. 9. Kun moottori on käynnistynyt, anna sen käydä 10 sekunnin ajan. Siirrä tämän jälkeen rikastimen vipu RUN -asentoon. Anna moottorin käydä vielä 30 sekunnin ajan ennen kuin vapautat kaasuliipaisimen. HUOM: Jos moottori sammuu rikastimen vivun ollessa RUN -asennossa, siirrä rikastimen vipu keskiasentoon. Vedä sitten käynnistysnarusta, kunnes moottori käynnistyy, mutta ei 6 vetoa enempää. LÄMPIMÄN MOOTTORIN KÄYNNISTÄMINEN 1. Siirrä virtakytkin l -asentoon. 2. Siirrä rikastimen vipu keskiasentoon. 3. Paina kaasuliipaisin pohjaan ja pidä se pohjassa koko ajan, kunnes moottori käy tasaisesti. 4. Vedä käynnistysnarusta terävästi, kunnes moottori käynnistyy, mutta ei 5 vetoa enempää. 30

7 5. Anna moottorin käydä 15 sekunnin ajan ja siirrä rikastimen vipu RUN -asentoon. HUOM: Jos moottori ei ole käynnistynyt, vedä käynnistysnarusta vielä 5 kertaa. Mikäli moottori ei vieläkään käynnisty, se on luultavasti saanut liikaa polttoainetta. LIIKAA POLTTOAINETTA SAANEEN MOOTTORIN KÄYNNISTÄMINEN Jos moottori on saanut liikaa polttoainetta, se voidaan käynnistää siirtämällä rikastimen vipu RUN -asentoon ja vetämällä käynnistysnarusta, jolloin liika polttoaine poistuu moottorista. Käynnistäminen voi vaatia useita käynnistysnarun vetoja riippuen siitä, kuinka paljon moottorissa on liikaa polttoainetta. Jos moottori ei vieläkään käynnisty, katso ohjeita VIANETSINTÄTAULUKOSTA. KÄYTTÖASENTO KÄYTÄ AINA: Kuulonsuojaimia Suojalaseja täydellä nopeudella. Leikkuupään suojuksessa oleva metallinen siiman katkaisuterä katkaisee siiman oikeaan leikkuupituuteen. VAROITUS: Käytä aina 2 mm läpimittaista pyöreää siimaa. Muun kokoiset tai muotoiset siimat eivät syöty oikein, mikä voi johtaa leikkuupään virheelliseen toimintaan ja siten aiheuttaa tapaturman. Älä käytä metallilankaa, narua tms. ruohotrimmerissä. Metallilanka voi katketa leikkaamisen aikana ja sinkoutua ilmaan, jolloin seurauksena voi olla vakava vamma. LEIKKUUTAVAT VAROITUS: Käytä mahdollisimman pientä nopeutta. Älä pakota siimaa liian lähelle, kun leikkaat kovien esineiden ympäriltä (kivet, sora, aidan pylväät jne.). Nämä voivat vaurioittaa leikkuupäätä, tarttua siimaan tai sinkoutua ilmaan, jolloin seurauksena voi olla vakava vamma. S Siima poistaa helposti ruohoa seinien, aitojen, puiden ja kukkapenkkien ympäriltä, mutta se voi myös vahingoittaa puiden kuorta ja naarmuttaa aitaa. Pitkiä housuja Siiman pää suorittaa leikkauksen Siimaa on pakotettu leikkuualueelle Tukevia kenkiä Leikkaa oikealta vasemmalle. VAROITUS: Käytä aina suojalaseja ja kuulonsuojaimia. Älä kumarru ruohotrimmerin päätä kohti. Kivet tai roskat saattavat sinkoutua silmiin ja kasvoihin ja aiheuttaa vakavan vamman. Älä käytä moottoria suuremmalla nopeudella kuin on tarpeellista. Siima leikkaa tehokkaimmin silloin, kun moottori ei käy täysillä kierroksilla. Matalammalla käyntinopeudella moottori tuottaa vähemmän melua ja tärinää. Siima kestää kauemmin eikä hitsaudu kelaan. Vapauta kaasuliipaisin ja anna moottorin palata joutokäyntinopeudelle aina, kun et ole leikkaamassa. Moottori pysäytetään seuraavasti: S Vapauta kaasuliipaisin. S Siirrä virtakytkin 0 -asentoon RUOHOTRIMMERIN SIIMAN SYÖTTÄMINEN Syötä siimaa kopauttamalla leikkuupään pohjaa kevyesti maahan moottorin käydessä Oikea Väärä S Kun käytät ruohotrimmeriä trimmaamiseen tai puhdistusleikkaamiseen, älä käytä täyttä nopeutta. S Tällä tavoin voit vähentää siiman kulumista ja pidentää leikkuupään käyttöikää, erityisesti: S Kevyessä leikkuussa. S Lähellä esineitä, joihin siima voi takertua, kuten pensaat tai aitausten metallilangat. S Käytä ruohonleikkaamiseen tai lakaisemiseen täysnopeutta saadaksesi hyvän ja puhtaan tuloksen. TRIMMAAMINEN - Pidä leikkuupään pohjaa vinossa asennossa noin 8 cm korkeudella maan pinnasta. Vain siiman pää koskettaa ruohoa. Älä pakota siimaa leikkuualueelle. Trimmaaminen 80 mm maanpinnan yläpuolella 31

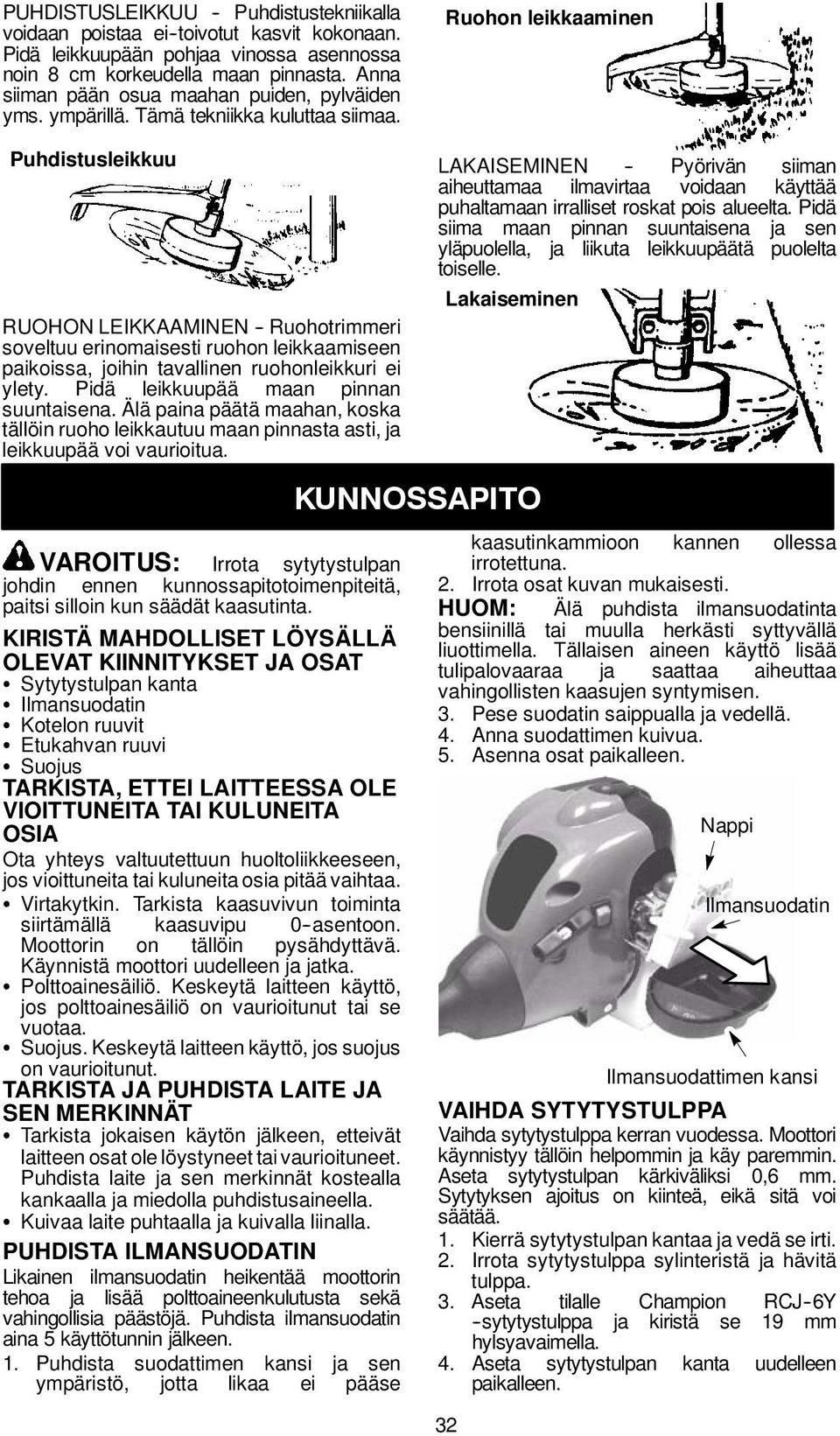

8 PUHDISTUSLEIKKUU - Puhdistustekniikalla voidaan poistaa ei -toivotut kasvit kokonaan. Pidä leikkuupään pohjaa vinossa asennossa noin 8 cm korkeudella maan pinnasta. Anna siiman pään osua maahan puiden, pylväiden yms. ympärillä. Tämä tekniikka kuluttaa siimaa. Puhdistusleikkuu RUOHON LEIKKAAMINEN - Ruohotrimmeri soveltuu erinomaisesti ruohon leikkaamiseen paikoissa, joihin tavallinen ruohonleikkuri ei ylety. Pidä leikkuupää maan pinnan suuntaisena. Älä paina päätä maahan, koska tällöin ruoho leikkautuu maan pinnasta asti, ja leikkuupää voi vaurioitua. Ruohon leikkaaminen LAKAISEMINEN - Pyörivän siiman aiheuttamaa ilmavirtaa voidaan käyttää puhaltamaan irralliset roskat pois alueelta. Pidä siima maan pinnan suuntaisena ja sen yläpuolella, ja liikuta leikkuupäätä puolelta toiselle. Lakaiseminen KUNNOSSAPITO VAROITUS: Irrota sytytystulpan johdin ennen kunnossapitotoimenpiteitä, paitsi silloin kun säädät kaasutinta. KIRISTÄ MAHDOLLISET LÖYSÄLLÄ OLEVAT KIINNITYKSET JA OSAT S Sytytystulpan kanta S Ilmansuodatin S Kotelon ruuvit S Etukahvan ruuvi S Suojus TARKISTA, ETTEI LAITTEESSA OLE VIOITTUNEITA TAI KULUNEITA OSIA Ota yhteys valtuutettuun huoltoliikkeeseen, jos vioittuneita tai kuluneita osia pitää vaihtaa. S Virtakytkin. Tarkista kaasuvivun toiminta siirtämällä kaasuvipu 0 -asentoon. Moottorin on tällöin pysähdyttävä. Käynnistä moottori uudelleen ja jatka. S Polttoainesäiliö. Keskeytä laitteen käyttö, jos polttoainesäiliö on vaurioitunut tai se vuotaa. S Suojus. Keskeytä laitteen käyttö, jos suojus on vaurioitunut. TARKISTA JA PUHDISTA LAITE JA SEN MERKINNÄT S Tarkista jokaisen käytön jälkeen, etteivät laitteen osat ole löystyneet tai vaurioituneet. Puhdista laite ja sen merkinnät kostealla kankaalla ja miedolla puhdistusaineella. S Kuivaa laite puhtaalla ja kuivalla liinalla. PUHDISTA ILMANSUODATIN Likainen ilmansuodatin heikentää moottorin tehoa ja lisää polttoaineenkulutusta sekä vahingollisia päästöjä. Puhdista ilmansuodatin aina 5 käyttötunnin jälkeen. 1. Puhdista suodattimen kansi ja sen ympäristö, jotta likaa ei pääse kaasutinkammioon kannen ollessa irrotettuna. 2. Irrota osat kuvan mukaisesti. HUOM: Älä puhdista ilmansuodatinta bensiinillä tai muulla herkästi syttyvällä liuottimella. Tällaisen aineen käyttö lisää tulipalovaaraa ja saattaa aiheuttaa vahingollisten kaasujen syntymisen. 3. Pese suodatin saippualla ja vedellä. 4. Anna suodattimen kuivua. 5. Asenna osat paikalleen. Nappi Ilmansuodatin Ilmansuodattimen kansi VAIHDA SYTYTYSTULPPA Vaihda sytytystulppa kerran vuodessa. Moottori käynnistyy tällöin helpommin ja käy paremmin. Aseta sytytystulpan kärkiväliksi 0,6 mm. Sytytyksen ajoitus on kiinteä, eikä sitä voi säätää. 1. Kierrä sytytystulpan kantaa ja vedä se irti. 2. Irrota sytytystulppa sylinteristä ja hävitä tulppa. 3. Aseta tilalle Champion RCJ -6Y -sytytystulppa ja kiristä se 19 mm hylsyavaimella. 4. Aseta sytytystulpan kanta uudelleen paikalleen. 32

9 HUOLTO JA SÄÄDÖT SIIMAN VAIHTAMINEN 1. Paina trimmeripään sivulla olevia nappuloita ja irrota suojus ja kela. ilmaan, jolloin seurauksena voi olla vakava vamma. 5. Kun vaihdat uuden siiman entiseen kelaan, pitele kelaa alla olevan kuvan mukaisesti. 6. Taita siima keskeltä ja pujota taitos kelan keskimmäisessä vanteessa olevaan loveen. Varmista, että siima kiinnittyy loveen. Lovi Nappula Nappula Suojus 7. Pidä sormi siimojen välissä ja kierrä siimat tasaisesti ja tiukasti kelan ympärille myötäpäivään. Kela 8. Aseta siimat ohjausloviin. Ohjauslovi 2. Poista kaikki entinen siima. 3. Puhdista kaikki osat liasta ja leikkuujätteestä. Vaihda kela uuteen, jos se on kulunut tai vahingoittunut. 4. Asenna tilalle valmiiksi siimalla täytetty kela tai vaihda siima leikkaamalla 8 metrin pituinen pala Partner -merkkistä siimaa, jonka halkaisija on 2 mm. VAROITUS: Älä käytä metallilankaa, narua tms. ruohotrimmerissä. Metallilanka voi katketa leikkaamisen aikana ja sinkoutua 9. Aseta kela suojuksen sisään. Ohjauslovi 33

10 KAASUTTIMEN SÄÄTÄMINEN VAROITUS: Varmista, ettei lähistöllä ole muita ihmisiä, kun säädät joutokäyntinopeutta. Ruohotrimmerin leikkuupää pyörii säätämisen aikana. Käytä suojavarustusta ja noudata turvaohjeita. 10. Työnnä siimojen päät suojuksen sivuilla olevien ulostuloaukkojen läpi. Siiman ulostuloaukot Suojus 11. Asenna kela ja suojus takaisin paikalleen trimmeripäähän. Paina, kunnes suojus napsahtaa paikalleen. Laitteen kaasutin on säädetty valmistusvaiheessa huolellisesti. Säätäminen voi kuitenkin olla tarpeen, jos: S Moottori ei siirry joutokäyntiin, kun kaasuvipu vapautetaan. Tue laite säätöjen aikana siten, ettei leikkuupää koske maahan eikä mihinkään esineeseen. Kannattele laitetta käsin, kun käytät ja säädät sitä. Älä koske leikkuupäähän tai äänenvaimentimeen. Joutokäyntinopeuden säätäminen Anna moottorin käydä joutokäynnillä. Säädä joutokäyntinopeutta, kunnes moottori käy sammumatta (moottorin sammuminen tarkoittaa liian hidasta joutokäyntiä). S Moottorin joutokäyntinopeutta nostetaan kiertämällä joutokäynnin nopeuden säätöruuvia myötäpäivään. S Moottorin joutokäyntinopeutta vähennetään kiertämällä säätöruuvia vastapäivään. Joutokäynnin nopeuden säätöruuv Ilmansuodattimen kansi Jos tarvitset apua säädön suorittamisessa tai olet epävarma toimenpiteen kulusta, ota yhteys valtuutettuun huolto 34

11 VARASTOINTI VAROITUS: Suorita seuraavat toimenpiteet jokaisen käyttökerran jälkeen. S Anna moottorin jäähtyä ja varmista laitteen paikallaan pysyminen säilytyksen tai kuljetuksen aikana. S Älä säilytä laitetta tai polttoainetta suljetussa tilassa, jossa polttoaineesta haihtuva kaasu voi syttyä vedenlämmittimen, sähkömoottorin, uunin tms. synnyttämien kipinöiden tai avotulen vuoksi. S Tyhjennä polttoainesäiliö ennen laitteen säilytystä tai kuljetusta. S Säilytä laite ja sen polttoaine lasten ulottumattomissa. S Laitteen kaikki turvalaitteet on oltava paikallaan säilytyksen aikana. Valitse säilytyspaikka siten, etteivät laitteen terävät osat voi vahingoittaa ketään. VARASTOINTI KÄYTTÖKAUSIEN VÄLISSÄ Valmistele laite varastointia varten käyttökauden päättyessä tai jos laitetta ei käytetä yli 30 päivään. S Jos laitetta on tarkoitus säilyttää käyttämättömänä pitkään, puhdista se perusteellisesti ennen varastointia. S Säilytä laitetta puhtaassa ja kuivassa paikassa. S Voitele metalliset ulkopinnat kevyesti öljyllä. MOOTTORIN SISÄOSAT S Irrota sytytystulppa ja kaada moottoriin teelusikallinen ilmajäähdytteisille moottoreille tarkoitettua kaksitahtimoottoriöljyä sytytystulpan aukosta. Vedä käynnistysnarusta hitaasti kertaa, jotta öljy levittyy moottoriin. S Vaihda sytytystulppa uuteen. Tulpan tyypin ja lämpöalueen on vastattava suosituksia. S Puhdista ilmansuodatin. S Varmista laitteen ruuvien ja muttereiden riittävä kireys. Vaihda mahdolliset vaurioituneet ja kuluneet osat. S Käytä seuraavalla käyttökaudella tuoretta polttoaineseosta, jossa bensiinin ja öljyn seossuhde on oikea. LISÄOHJEITA S Älä säilytä bensiiniä käyttökaudesta toiseen. S Vaihda bensiinikanisteri uuteen, jos se alkaa ruostua. 35

12 VIANETSINTÄTAULUKKO VAROITUS: Sammuta laite ja irrota sytytystulpan johdin ennen kuin aloitat huoltotoimenpiteet, paitsi jos työ on suoritettava moottorin käydessä. VIKA SYY TOIMENPIDE Moottori ei käynnisty. Moottorin joutokäynnissä on vikaa. Moottori ei kiihdytä, siinä ei ole tehoa tai teho häviää kuormitettaessa. Moottori savuttaa. Moottori kuumenee. 1. Virtakytkin on 0 -asennossa. 2. Moottori on saanut liikaa polttoainetta. 3. Polttoainesäiliö on tyhjä. 4. Sytytystulppa ei toimi. 5. Polttoaine ei pääse kaasuttimeen asti. 6. Kaasutinta pitää säätää. 1. Kaasutinta pitää säätää. 2. Kampiakselin tiivisteet ovat kuluneet. 3. Puristuspaine on alhainen. 1. Ilmansuodatin on likainen. 2. Sytytystulppa on likainen. 3. Kaasutinta pitää säätää. 4. Karstaa on muodostunut äänenvaimentimen sihtiin. 5. Puristuspaine on alhainen. 1. Rikastin on osittain auki. 2. Väärä polttoaineseos. 3. Ilmansuodatin on likainen. 4. Kaasutinta pitää säätää. 1. Väärä polttoaineseos. 2. Vääränlainen sytytystulppa. 3. Kaasutinta pitää säätää. 4. Karstaa on muodostunut äänenvaimentimen sihtiin. 1. Siirrä kytkin I -asentoon. 2. Katso Liikaa polttoainetta saaneen moottorin käynnistäminen. 3. Täytä säiliö asianmukaisella polttoaineseoksella. 4. Asenna uusi sytytystulppa. 5. Tarkista, ettei polttoainesuodatin ole likainen, vaihda tarvittaessa. Tarkista, ettei polttoaineletku ole kiertynyt tai haljennut. Korjaa tai vaihda tarvittaessa. 6. Ota yhteys valtuutettuun huolto 1. Katso Kaasuttimen säätäminen. 2. Ota yhteys valtuutettuun huolto - 3. Ota yhteys valtuutettuun huolto - 1. Puhdista tai vaihda ilmansuodatin. 2. Puhdista tai vaihda sytytystulppa, säädä kärkiväli tarvittaessa. 3. Ota yhteys valtuutettuun huolto - 4. Ota yhteys valtuutettuun huolto - 5. Ota yhteys valtuutettuun huolto - 1. Säädä rikastinta. 2. Tyhjennä polttoainesäiliö ja täytä asianmukaisella polttoaineseoksella. 3. Puhdista tai vaihda ilmansuodatin. 4. Ota yhteys valtuutettuun huolto - 1. Tyhjennä polttoainesäiliö ja täytä asianmukaisella polttoaineseoksella. 2. Vaihda asianmukaiseen sytytys - tulppaan. 3. Ota yhteys valtuutettuun huolto - 4. Ota yhteys valtuutettuun huolto - 36

13 VAATIMUSTENMUKAISUUSVAKUUTUS EY -vaatimustenmukaisuusvakuutus (Koskee ainoastaan Eurooppaa) Me, Husqvarna AB, SE Huskvarna, Ruotsi. puh.: , vakuutamme yhteisön valtuutettuna edustajana, että Partner Colibri II S ruohotrimmeri sarjanumerosta N00001 (vuosi on ilmoitettu arvokilvessä ennen sarjanumeroa) on valmistettu noudoattaen seuraavaa NEUVOSTON DIREKTIIVIÄ: 22. kesäkuuta 1998 koskien koneita 98/37/EG, liite IIA. 15. joulukuuta 2004 sähkömagneettista yhteensopivuutta koskeva direktiivi 2004/108/EG, sekä sen nyt voimassa olevat lisäykset. 8. toukokuuta 2000 koskien melupäästöä ympäristöön 2000/14/EG, liite V. Mitattu äänitehotaso on 108 db ja taattu äänitehotaso on 112 db. Leikkuuleveys on 41 cm. Seuraavia standardeja on sovellettu: EN :2003, EN :2003, EN ISO 11806:1997 ja CISPR 12:2005. Svensk Maskinprovning, SMP, Fyrisborgsgatan 3 S Uppsala, Ruotsi, on suorittanut vapaaehtoisen tyyppihyväksynnän. Sertifikaatin/sertifikaattien numero(t) on/ovat: SEC/04/ Ronnie E. Goldman, Suunnittelupäällikkö Kannettavat kuluttajan puutarhanhoitotuotteet 37

14 TEKNISET TIEDOT MALLI: Colibri II S MOOTTORI Moottorin iskutilavuus, cm 3 25 Moottorin enimmäisteho, mitattu ISO 8893:n mukaisesti, kw 0,7 Katalysaattoriäänenvaimennin Kyllä MOOTTORIN KÄYNTINOPEUDET Moottorin maksimiteholla, r/min 8000 Karan maksimipyörimisnopeus, r/min Moottorin nopeus suositellulla karan maksimipyörimisnopeudella, r/min Suositeltu joutokäyntinopeus, r/min 4000 POLTTOAINE - JA VOITELUJÄRJESTELMÄ Polttoainesäiliön tilavuus, cm Polttoaineen kulutus moottorin maksimiteholla, mitattu ISO 8893:n mukaisesti, g/h 407 Polttoaineen kulutus moottorin maksimiteholla, mitattu ISO 8893:n mukaisesti, g/kwh 768 PAINO Ilman leikkuupäätä ja suojusta, tyhjällä polttoainesäiliöllä, kg 3,6 LEIKKUUPÄÄ Leikkuupään sarjanumero # ÄÄNITASOT (oktaavikaistamittaus Hz, 1/3 -oktaavi) ÄÄNEN PAINETASOT, mitattu standardin ISO mukaisesti Joutokäynnillä, db(a) 92,4 Täydellä kaasulla, db(a) 101,5 ÄÄNEN TEHOTASOT, mitattu standardin ISO mukaisesti Joutokäynnillä, db(a) 99,3 Täydellä kaasulla, db(a) 107,4 TÄRINÄTASOT, mitattu standardin ISO mukaisesti ETUKAHVA Joutokäynnillä, m/s 2 8,2 Täydellä kaasulla, m/s 2 9,6 TAKAKAHVA Joutokäynnillä, m/s 2 5,9 Täydellä kaasulla, m/s 2 8,8 38
