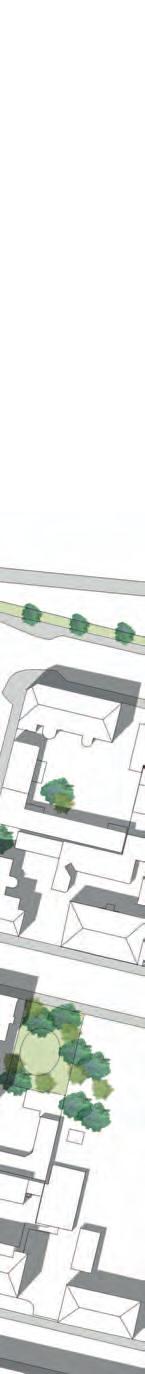

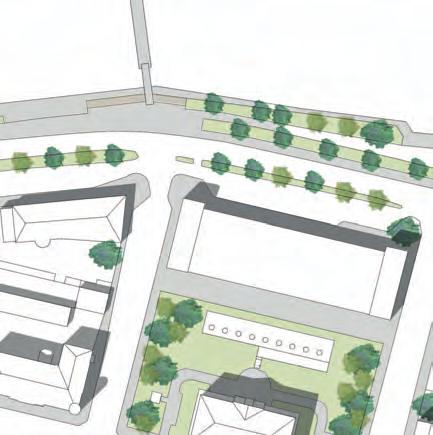

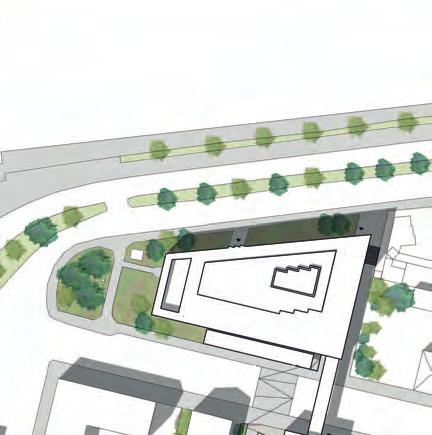

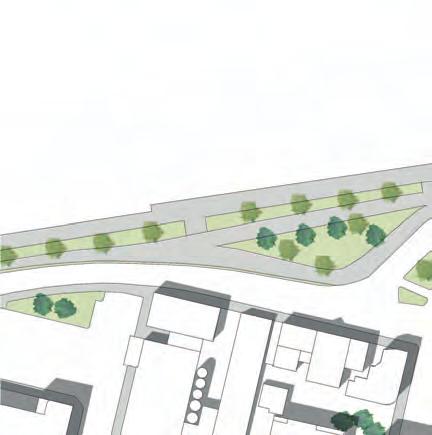

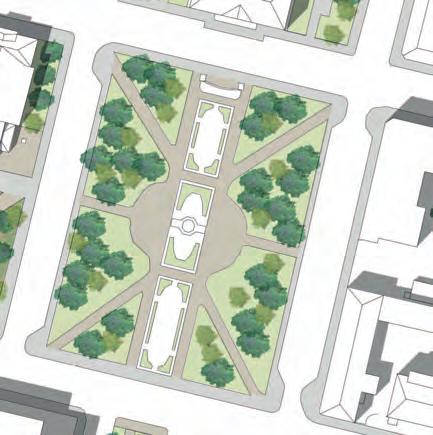

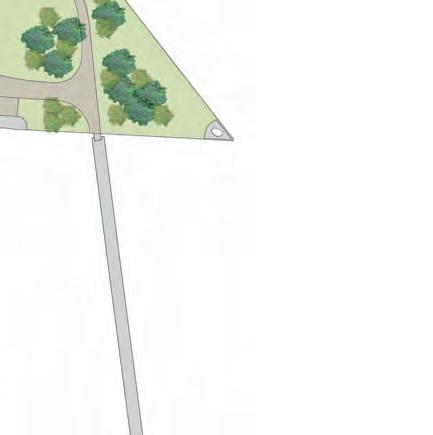

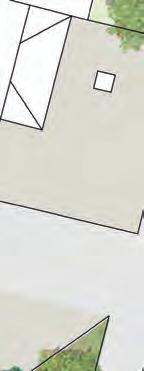

1 Kokemäenjoki Eteläranta Hallituskatu Annankatu Teatterikuja Teatterikatu Valtakatu Asemapiirustus 1:1000 huoltoliikenne jalankulku Museon pohjakerros avautuu uudelle katuaukiolle. katutilaa voidaan hyödyntää museon eri toimijoiden työpajana sekä näyttely- ja tapahtumatilana.

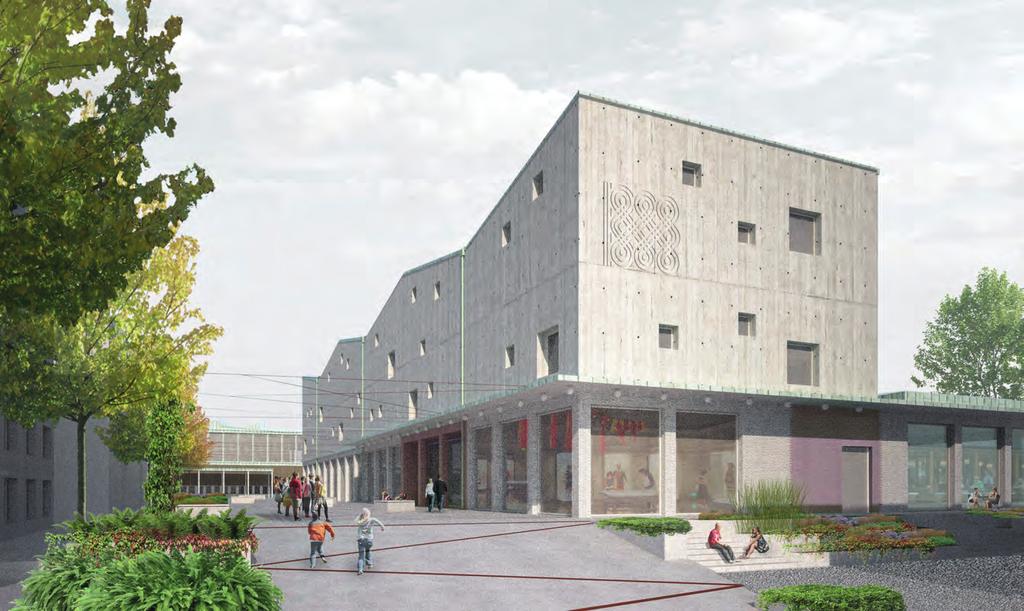

2 Puhdas konservointi 81m 2 Kirjasto 90m h: 5m, yleisölle avoin 350m Yleiskonservointi 80m 2 Tutkimus ja valokuvaus 160m 2 Varasto/ arkisto 95m 2 Henkilökunnan m Pohjapiirustus, itäpäädyn laajennus 1:250 Hallituskatu Porin Aarteen museokokonaisuus muodostaa uuden katuaukion ympärille alueen kaupunkikuvaa jäsentävän ja täydentävän sekä sisällöllään luokseen kutsuvan kohtaamispaikan. Kilpailuehdotus sitoo nykyisen Satakunnan Museon ja uudisrakennuksen fyysisesti yhteen kahta kautta. Yleisö pääsee kulkemaan uudesta museorakennuksesta nykyisen museon tiloihin kadun ylittävää yhdyssiltaa pitkin Uusi museo on mahdollista tavoittaa kolmelta sivulta, mikä mahdollistaa museon käytön eri vuorokauden aikoina ja eri käyttötarkoituksiin. kulttuurikeskukseen ja vaihtuviin näyttelytiloihin on turvallinen kulku pääsisäänkäynnin kautta. Poriginal Gallerian tiloihin pääsee pääsisäänkäynnin lisäksi suoraan Hallituskadun sisäänkäynnistä. Ravintolaan päästään sekä pääsisäänkäynnistä sekä Nortamonpuiston puolelta. Poriginal Galleria 250m 2 materiaalivarasto 73m 2 Tavara Rakenteilla olevan asuinkorttelin ja museon uuden osan väliin muodostuvaa urbaania katutilaa voidaan hyödyntää museon eri toimijoiden työpajana sekä näyttely- ja tapahtumatilana. Asuntojen sisäänkäyntejä suojaavan viherkaistan lomaan rakennetaan istuskelu- ja oleskelupaikkoja. Museorakennuksen katolta kertyvät sadevedet johdetaan putkistoja pitkin yli aukion ja hyödynnetään viherkaistojen kasteluun. Museon ja hotelli Otavan välisen tilan korkeusero maisemoidaan viherportaikolla kohtaamispaikaksi alueen asukkaille ja museovieraille. Hotelli Otavaan sijoitetaan kaikki uudet henkilökunnan tilat ja toimistot. Myös tietopalvelukeskus sijoittuu Otavaan. Rakennuksen ylintä kerrosta voidaan vuokrata majoituskäyttöön vieraileville tutkijoille, taiteilijoille ja lasten koulutukseen saapuville. Viherlaatikot Istuskelualue näyttelytila 100m 2 työpajatila 90m 2 Apukeittiö 15m 2 37m 2 Vaunu-/ vaatesäilytys 54m 2 Nortamonpuisto toimii vetovoimana museota teatterin ja Raatihuoneen puiston suunnasta lähestyttäessä. Puiston isot puut säilytetään, mutta kulkuväylät uusitaan ja vehreyttä lisätään uusin istutuksin. Puistoon rakennettavalla lavalla voidaan kesäaikana järjestää erilaisia esityksiä. Myös ravintolan terassitoimintaa voidaan laajentaa puistoon. Uusi asuinrakennus sijoittuu alueen lounaisnurkkaan, jolloin rakentuva Karhukortteli täydentyy umpikortteliksi suojaisine sisäpihoineen. Asuntojen parvekkeet avautuvat länteen, sisäpihalle. Autot sijoitetaan kellarikerrokseen, ajo paikoitushalliin tapahtuu Valtakadulta. Asuinrakennus, 5 krs. + kattokerros yht. 2200m 2 Polkupyörät Pääsisäänkäynti Yleisöpalvelupiste Sisäänkäyntiaula 190m Lava/ istuskelutila 19m Teatterikuja Keittiö 43m 2 Tapahtumatila 205m Monitoimitila 75m 2 Ravintolasali & tarjoilualue 160m 2 Kesäterassi/ tanssilava +7.0 Terassi Ajoluiska Polkupyörät ap +6.2 Sähkö pk. Jätehuone Työhuone 18m 2 työhuone 26m 2 Työhuone Hlö- 11m 2 tila 6m 2 Taukotila/ neuvottelu 29m Yleisöpalv. 14m 2 Yleisö-/ tutkijatila 58m 2 13m 2 Keittipio Ko- 7m 2 Polkupyörät +7.0 Nortamonpuisto Valtakatu +6.6 Pohjapiirustus, maantasokerros 1:250

3 Näyttelyterassi IV 170m Satakunnan museon vaihtuvien näyttelyiden tila 500m 2 Rosenlew-museon näyttelytila 500m 2 Henkilökunnan Rosenlew-museon näyttelytiloista voi katsella uudelle katuaukiolle. Uuden kerroksen pohjoispuolella pääsee nauttimaan näkymästä Kokemäenjoelle. h: 5m, yleisölle avoin 1165m 2 Tavara Tavara Avoimessa varastossa voi tutusua Satakunnan museon esineistöön omassa rauhassa. Teemahuoneet/ työskentelytilat 8m 2 Työskentelytila h: 4-6m, 1193m 2 8m 2 Rullakaapistot/ vitriinit Teemahuoneet/ työskentelytilat Tietopalvelukeskuksen työh.18m 2 Satakunnan museon työhuone 27m 2 Tietopalvelukeskuksen työh.15m 2 Satakunnan museon työhuone Valokuva-/ Asiakirjaarkisto Siiv. 3m 2 Hlötila Valokuva-/ Asiakirjaarkisto Taidemuseon arkisto 19m 2 Valokuva-/ Asiakirjaarkisto Majoitustiloja tutkijoille/ vierailijoille Kylpyh. Keittiö Pohjapiirustus, toinen kerros 1:250 Pohjapiirustus, kolmas kerros 1:250

Laajuustiedot: hum t 4296 korkeus 4 6 m Kokoelmien käsittely ja konservointi 735 (70 väestönsuojassa) Lastaus ja vastaanotto 240 Aulatilat

Aputilat 523 Väestönsuoja 156 (josta 120 Porin taidemuseon väliaikaisvarastona) Asunnot 2200 +3.0 Nosto-ovi +2.

56 Vastaanottotila 100m 2 Henkilökunnan Karanteeni 30m 2 +3.0 Pakastin 20m 2 Puhdistus 40m 2 +1.5 Nosto-ovi Lämmönjako10m 2 Jäte 9m 2 +4.

Museomestarien työtila 50m 2 tekniset työtilat 80m 2 Puutavaravarasto 15m 2 Tekstiilien pesutila 30m 2 Uudisrakennuksen aulatilassa on tilaa

Seiniä aulan, tapahtumatilan ja monitoimisalin välillä voidaan avata ja sulkea tarpeen mukaan.

laajennusosa sijoittuu teatterin suljettua sivua vasten, uuden katuaukion itälaitaan. Sisääntuloaula avautuu aukiolle sekä Teatterikujalle.

Rakennuksen pohjakerroksen ilme on avoin ja kutsuva, ylemmät kerrokset ovat suljetumpia.

Pohjakerrokseen sijoitetaan myös lasten näyttely- ja pajatilat sekä Poriginal Gallerian näyttelytilat.

Avoimet kokoelmavarastot on sijoitettu uudisrakennuksen toiseen kerrokseen sekä nykyisen museon vapautuviin tiloihin ensimmäisessä

4 Laajuustiedot: hum t 4296 korkeus 4 6 m Kokoelmien käsittely ja konservointi 735 (70 väestönsuojassa) Lastaus ja vastaanotto 240 Aulatilat ja sisäänkäynti 300 Ravintola 297 Tapahtumatila 205 Tietopalvelukeskus 184 Näyttelytilat 1495 kulttuurikeskus 178 Henkilökunnan tilat 191 Aputilat 523 Väestönsuoja 156 (josta 120 Porin taidemuseon väliaikaisvarastona) Asunnot Nosto-ovi +2.5 Lastaustila 140m 2 Jäte/ kierrätys 12m 2 Rakennettava kerrosala yhteensä (ilman asuntoja) 9900 kem Vastaanottotila 100m 2 Henkilökunnan Karanteeni 30m Pakastin 20m 2 Puhdistus 40m Nosto-ovi Lämmönjako10m 2 Jäte 9m Tavara Tavara Pakkaustarvikevar. Museomestarien työtila 50m 2 tekniset työtilat 80m 2 Puutavaravarasto 15m 2 Tekstiilien pesutila 30m 2 Uudisrakennuksen aulatilassa on tilaa monenlaisten ryhmien toiminnalle samanaikaisesti. Seiniä aulan, tapahtumatilan ja monitoimisalin välillä voidaan avata ja sulkea tarpeen mukaan. Luettelointia odottava esineistö 20m 2 h: 6m 1588m 2 Näyttelyvarasto ja verstas 145m 2 Porin taidemuseon välivarasto 71m 2 Museon laajennusosa sijoittuu teatterin suljettua sivua vasten, uuden katuaukion itälaitaan. Sisääntuloaula avautuu aukiolle sekä Teatterikujalle. Sisääntuloaula, tapahtumatila ja monitoimitila muodostavat tilasarjan, joka mahdollistaa suuremmatkin yleisötapahtumat. Rakennuksen pohjakerroksen ilme on avoin ja kutsuva, ylemmät kerrokset ovat suljetumpia. Katutason isojen ikkunoiden läpi ja ovien kautta avautuvat vaihtelevat näkymät ja käynnit ulkotilaan. Pohjakerrokseen sijoitetaan myös lasten näyttely- ja pajatilat sekä Poriginal Gallerian näyttelytilat. Ravintola avautuu matalampana volyymina kohti Nortamon ja Raatihuoneen puistoja. Avoimet kokoelmavarastot on sijoitettu uudisrakennuksen toiseen kerrokseen sekä nykyisen museon vapautuviin tiloihin ensimmäisessä kerroksessa. Varastojen osia on mahdollista avata ja sulkea joustavasti. Lasiseinät sekä hyllyköt/vitriinit suojelevat esineistöä niin, että yleisö voi liikkua tiloissa ilman valvontaa. Myös henkilökunnan samanaikainen työskentely kokoelmien parissa on mahdollista ilman suoraa kontaktia kävijöihin. Viisimetrinen huonekorkeus ympäröivine hyllyköineen takaa kävijöille hienon kokemuksen kurkistaa sisälle Satakunnan museon laajaan esineistöön. Asukaspaikoitus, 20 ap +1.5 Kiint. huolto Sähköpääkeskus 15m 2 25m 2 VSS 156m 2 (Porin taidemuseon välivarastona 120m 2 ) IV 215m Varasto Nosto-ovi Tekn. Karhunpesä kokous-/ edustustila Pohjapiirustus, kellarikerrokset 1:250

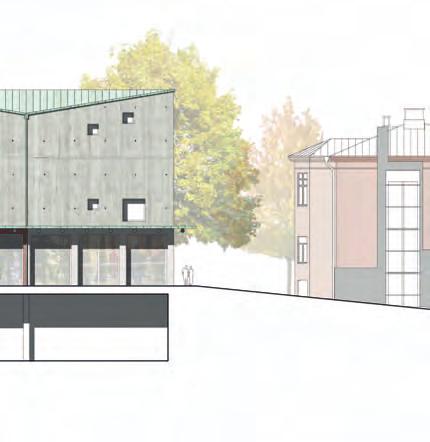

5 Paviljonkimainen ravintolasiipi avautuu Nortamonpuistoon. Julkisivu etelään 1:250 Leikkaus museon pääsisäänkäynnistä 1:250 Julkisivu länteen 1: Leikkaus etelä-pohjoissuunnassa 1:500

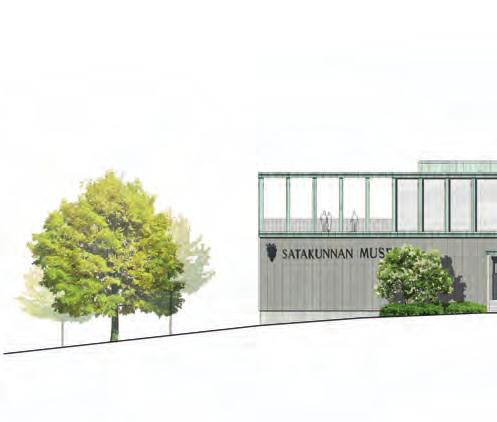

Ilmakuva pohjoisesta Satakunnan museon julkisivu etelään 1:250 Nykyisen

mittakaavaan alueen uuden raken- nuskannan kanssa.

rakennukseen muuttavan Rosenlew-museon tilat.

ulkoilmanäyttelyitä ja tapahtumia esimerkiksi avajaisten yhteydessä.

kokoelmien käsittely- ja konservointitiloista.

Julkisivujen uudeksi pinnoitteeksi ehdotamme kiviaineisia julkisivulevyjä,

Lisäkerros kannatetaan liittolaatalla, joka jakaa painon tasaisesti

Katto ja seinät ovat puurakenteisia CLT-elementtejä.

6 Ilmakuva pohjoisesta Satakunnan museon julkisivu etelään 1:250 Nykyisen museorakennuksen laajentaminen lisäkerroksella korottaa museon samaan mittakaavaan alueen uuden rakennuskannan kanssa. Kerrokseen sijoitetaan uudet Satakunnan museon vaihtuvat näyttelyt sekä rakennukseen muuttavan Rosenlew-museon tilat. Läntiselle sivulle avautuu terassitila, jossa voidaan järjestää ulkoilmanäyttelyitä ja tapahtumia esimerkiksi avajaisten yhteydessä. Terassi toimii myös museon näyteikkunana rakennusta lännestä lähestyttäessä. Uudesta kerroksesta avautuu laajat näkymät Kokemäenjoelle ja Kirjurinluodolle. Itäpäädyn laajennus mahdollistaa koko rakennuskompleksin logistisen toimivuuden. Museon huolto hoidetaan alarinteestä, Etelärannan puolelta, yhdyskäytävää pitkin kellaritasolla. Sinne sijoittuvat uudet lastaus-, ja vastaanottotilat sekä suurin osa kokoelmien käsittely- ja konservointitiloista. Nykyisen museon sisäänkäynti uudistetaan ja sisääntulo saa ylleen katoksen. Julkisivujen uudeksi pinnoitteeksi ehdotamme kiviaineisia julkisivulevyjä, joiden väri ja levyjako ovat mahdollisimman lähellä alkuperäistä. Lisäkerros kannatetaan liittolaatalla, joka jakaa painon tasaisesti nykyisille kantaville rakenteille. Katto ja seinät ovat puurakenteisia CLT-elementtejä. Uuden museon kantavat rakenteet ovat teräsbetonia. Julkisivut ovat katutasossa tiiltä, sisäänkäynneissä käytetään tehosteena värjättyä, lasitettua tiiltä. Ylemmissä kerroksissa julkisivut ovat vaaleaa betonia. Lisäkerros korottaa Satakunnan museon samaan mittakaavaan alueen uuden rakennuskannan kanssa. Näyttelyterassi toimii myös museon näyteikkunana rakennusta lännestä lähestyttäessä Annankatu Hotelli Otava Nortamonpuisto Teatterikatu Raatihuoneen puisto Aluejulkisivu Valtakadulle 1:500
