1 Käyttöohje Elcometer NDT mallit MTG6 ja MTG8 Ultraäänimittari

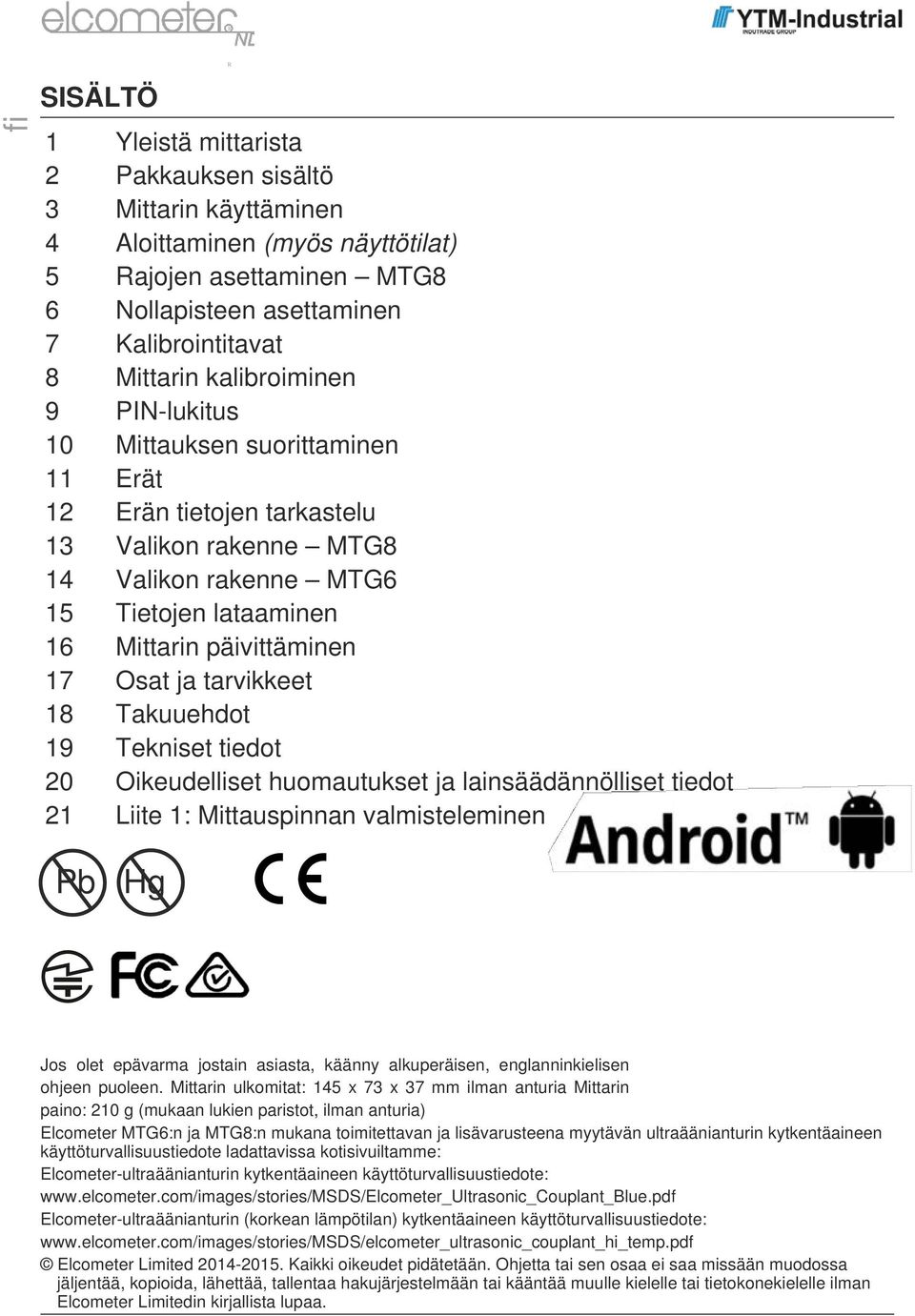

2 SISÄLTÖ 1 Yleistä mittarista 2 Pakkauksen sisältö 3 Mittarin käyttäminen 4 Aloittaminen (myös näyttötilat) 5 ajojen asettaminen MTG8 6 Nollapisteen asettaminen 7 Kalibrointitavat 8 Mittarin kalibroiminen 9 PIN-lukitus 10 Mittauksen suorittaminen 11 Erät 12 Erän tietojen tarkastelu 13 Valikon rakenne MTG8 14 Valikon rakenne MTG6 15 Tietojen lataaminen 16 Mittarin päivittäminen 17 Osat ja tarvikkeet 18 Takuuehdot 19 Tekniset tiedot 20 Oikeudelliset huomautukset ja lainsäädännölliset tiedot 21 Liite 1: Mittauspinnan valmisteleminen Pb Hg Jos olet epävarma jostain asiasta, käänny alkuperäisen, englanninkielisen ohjeen puoleen. Mittarin ulkomitat: 145 x 73 x 37 mm ilman anturia Mittarin paino: 210 g (mukaan lukien paristot, ilman anturia) Elcometer MTG6:n ja MTG8:n mukana toimitettavan ja lisävarusteena myytävän ultraäänianturin kytkentäaineen käyttöturvallisuustiedote ladattavissa kotisivuiltamme: Elcometer-ultraäänianturin kytkentäaineen käyttöturvallisuustiedote: Elcometer-ultraäänianturin (korkean lämpötilan) kytkentäaineen käyttöturvallisuustiedote: Elcometer Limited Kaikki oikeudet pidätetään. Ohjetta tai sen osaa ei saa missään muodossa jäljentää, kopioida, lähettää, tallentaa hakujärjestelmään tai kääntää muulle kielelle tai tietokonekielelle ilman Elcometer Limitedin kirjallista lupaa.

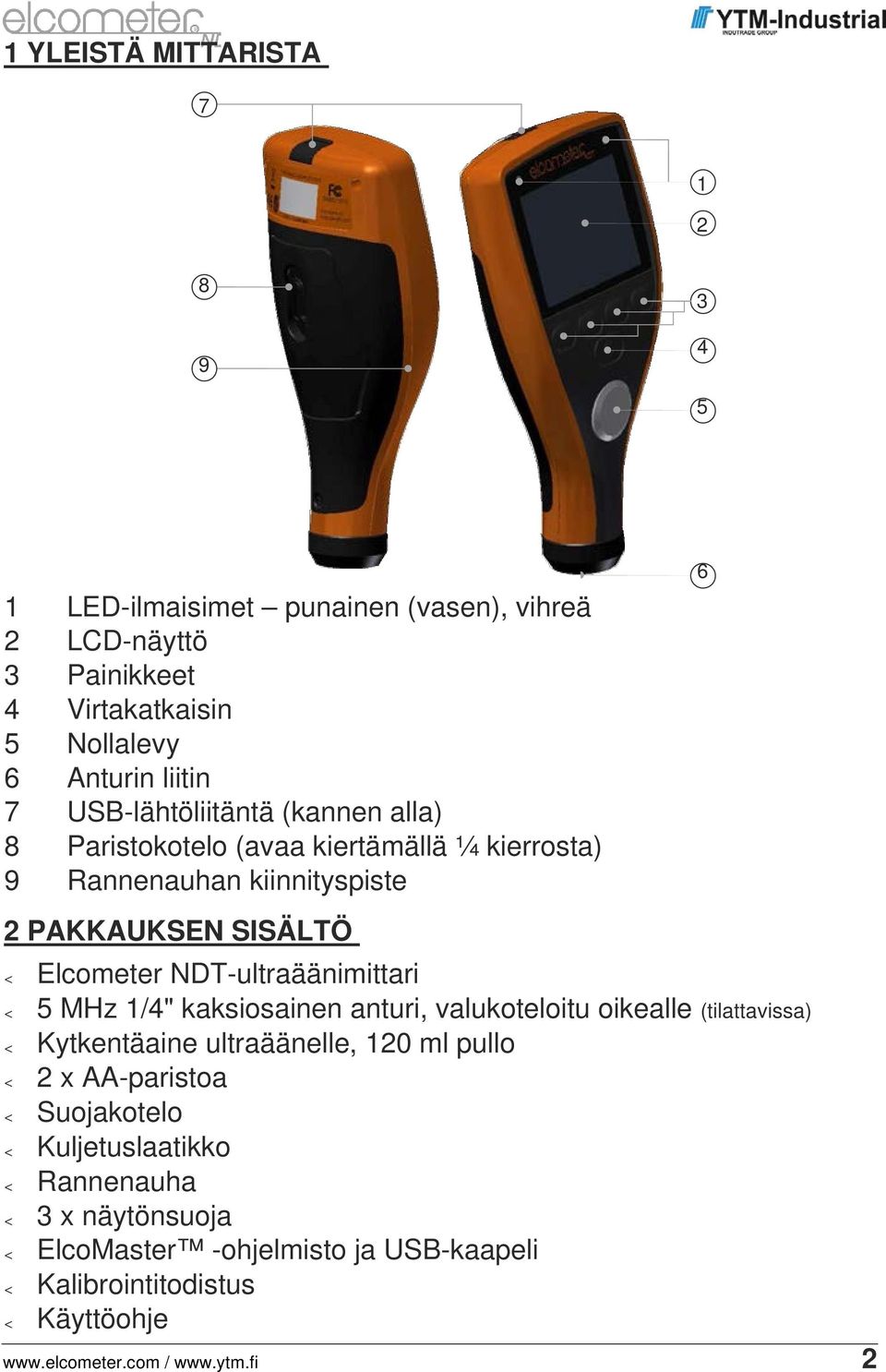

3 1 YLEISTÄ MITTAISTA LED-ilmaisimet punainen (vasen), vihreä 2 LCD-näyttö 3 Painikkeet 4 Virtakatkaisin 5 Nollalevy 6 Anturin liitin 7 USB-lähtöliitäntä (kannen alla) 8 Paristokotelo (avaa kiertämällä ¼ kierrosta) 9 annenauhan kiinnityspiste 2 PAKKAUKSEN SISÄLTÖ < Elcometer NDT-ultraäänimittari < 5 MHz 1/4" kaksiosainen anturi, valukoteloitu oikealle (tilattavissa) < Kytkentäaine ultraäänelle, 120 ml pullo < 2 x AA-paristoa < Suojakotelo < Kuljetuslaatikko < annenauha < 3 x näytönsuoja < ElcoMaster -ohjelmisto ja USB-kaapeli < Kalibrointitodistus < Käyttöohje / 2 6

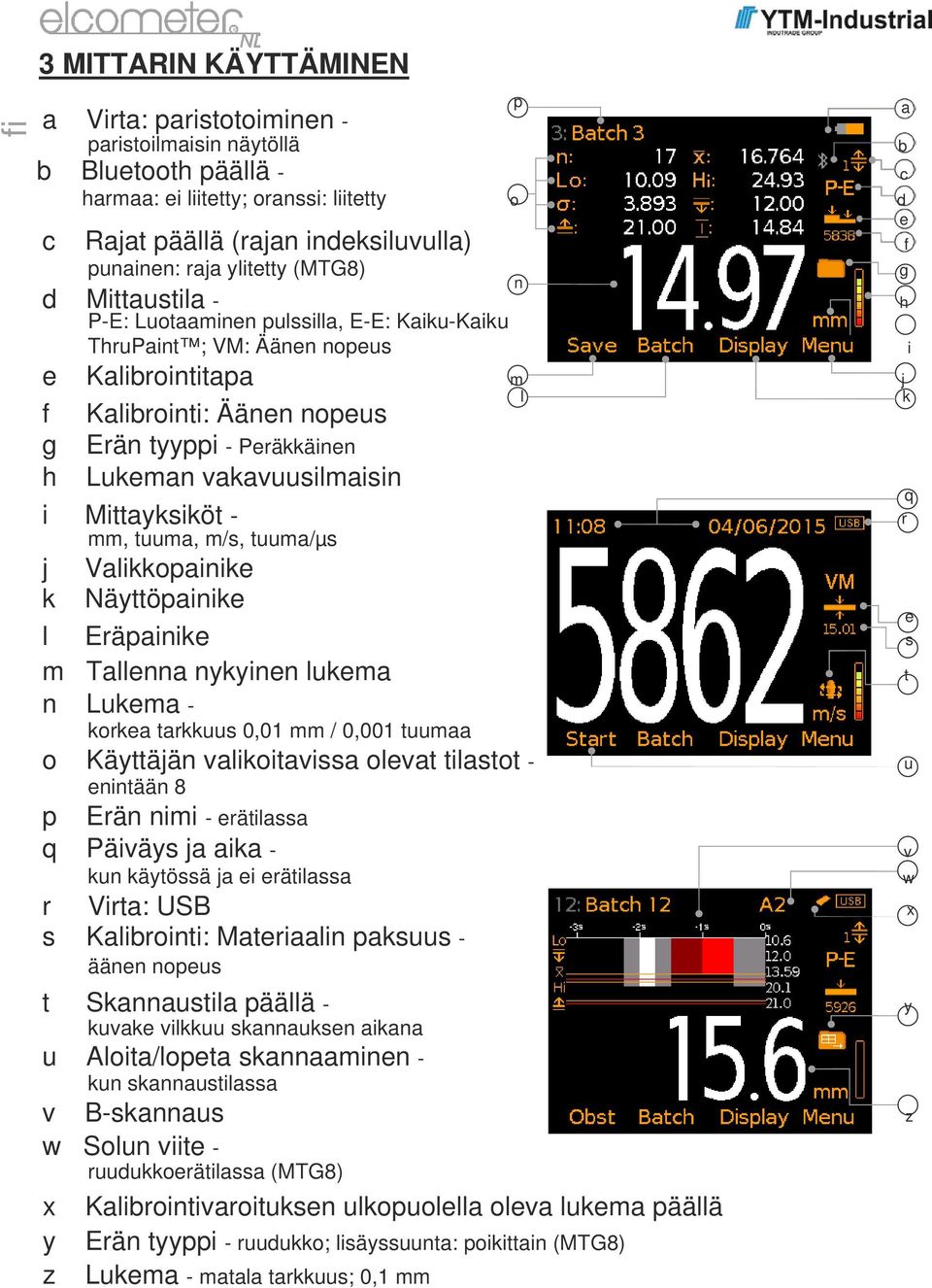

4 3 MITTAIN KÄYTTÄMINEN a Virta: paristotoiminen - paristoilmaisin näytöllä b Bluetooth päällä - c harmaa: ei liitetty; oranssi: liitetty o d. e c ajat päällä (rajan indeksiluvulla) f punainen: raja ylitetty (MTG8) d Mittaustila - h P-E: Luotaaminen pulssilla, E-E: Kaiku-Kaiku ThruPaint ; VM: Äänen nopeus i e Kalibrointitapa m j l k f Kalibrointi: Äänen nopeus g Erän tyyppi - Peräkkäinen h Lukeman vakavuusilmaisin q i Mittayksiköt - r mm, tuuma, m/s, tuuma/µs j Valikkopainike k Näyttöpainike e l Eräpainike s m Tallenna nykyinen lukema t n Lukema - korkea tarkkuus 0,01 mm / 0,001 tuumaa o Käyttäjän valikoitavissa olevat tilastot - u enintään 8 p Erän nimi - erätilassa q Päiväys ja aika - v kun käytössä ja ei erätilassa w r Virta: USB x s Kalibrointi: Materiaalin paksuus - äänen nopeus p n a b g t Skannaustila päällä - y kuvake vilkkuu skannauksen aikana u Aloita/lopeta skannaaminen - kun skannaustilassa v B-skannaus z w Solun viite - ruudukkoerätilassa (MTG8) x Kalibrointivaroituksen ulkopuolella oleva lukema päällä y Erän tyyppi - ruudukko; lisäyssuunta: poikittain (MTG8) z Lukema - matala tarkkuus; 0,1 mm

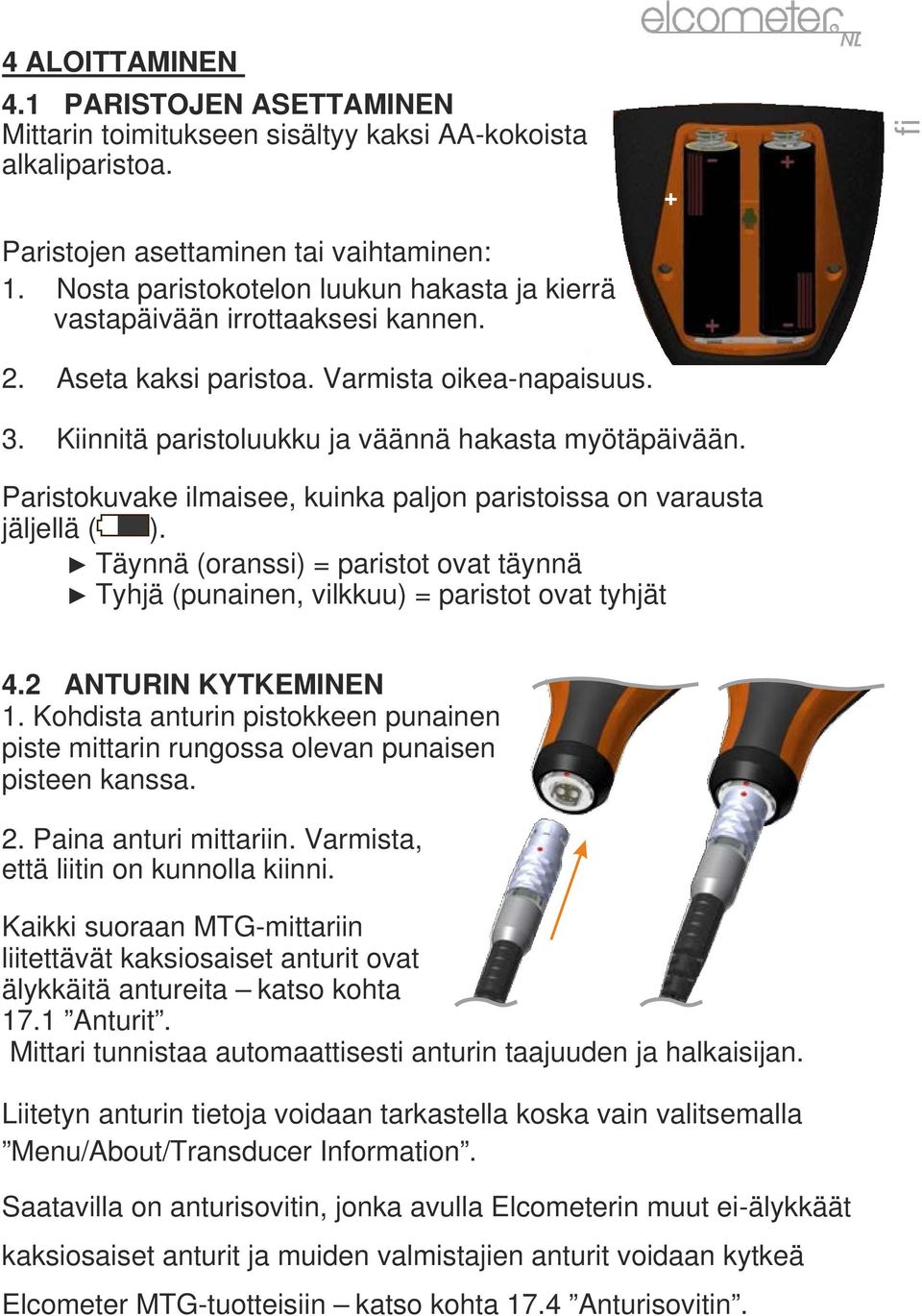

5 4 ALOITTAMINEN 4.1 PAISTOJEN ASETTAMINEN Mittarin toimitukseen sisältyy kaksi AA-kokoista alkaliparistoa. + Paristojen asettaminen tai vaihtaminen: 1. Nosta paristokotelon luukun hakasta ja kierrä vastapäivään irrottaaksesi kannen Aseta kaksi paristoa. Varmista oikea-napaisuus. 3. Kiinnitä paristoluukku ja väännä hakasta myötäpäivään. Paristokuvake ilmaisee, kuinka paljon paristoissa on varausta jäljellä ( ). Täynnä (oranssi) = paristot ovat täynnä Tyhjä (punainen, vilkkuu) = paristot ovat tyhjät 4.2 ANTUIN KYTKEMINEN 1. Kohdista anturin pistokkeen punainen piste mittarin rungossa olevan punaisen pisteen kanssa. 2. Paina anturi mittariin. Varmista, että liitin on kunnolla kiinni. Kaikki suoraan MTG-mittariin liitettävät kaksiosaiset anturit ovat älykkäitä antureita katso kohta 17.1 Anturit. Mittari tunnistaa automaattisesti anturin taajuuden ja halkaisijan. Liitetyn anturin tietoja voidaan tarkastella koska vain valitsemalla Menu/About/Transducer Information. Saatavilla on anturisovitin, jonka avulla Elcometerin muut ei-älykkäät kaksiosaiset anturit ja muiden valmistajien anturit voidaan kytkeä Elcometer MTG-tuotteisiin katso kohta 17.4 Anturisovitin.

6 4.3 KIELEN VALINTA 1. Pidä virtapainike pohjassa, kunnes näyttöön ilmestyy Elcometerlogo. 2. Valitse painikkeilla Menu/Setup/Languages ja aseta haluamasi kieli. 3. Noudata näytön valikkoja. 4. ALOITTAMINEN (jatkuu) Kielen vaihtaminen, kun laite on asetettu vieraalle kielelle: 1. Katkaise virta mittarista. 2. Pidä vasen painike painettuna ja kytke virta. 3. Valitse kieli painikkeilla. 4.4 NÄYTTÖASETUKSET Voit muuttaa näytön asetuksia valitsemalla Menu/Setup/Setup Backlight : Screen Brightness: Valitse näytön kirkkaudeksi Manual tai Auto. Jos valitset Auto, näytön kirkkautta säädetään automaattisesti mittarin valoisuusanturin avulla. Screen Timeout: näyttö himmenee, jos laite on käyttämättä 15 sekunnin ajan, ja pimenee, kun määritetty aika on kulunut. Paina jotakin painiketta tai kosketa anturia herättääksesi mittarin. Mittari voidaan myös asettaa sammumaan itsestään, kun se on ollut käyttämättä tietyn ajan kohdasta Menu/Setup/Gauge Auto Off. Oletusvalinta on 5 minuuttia. 4.5 LUKEMIEN ASETTAMINEN NÄYTÖLLE Värinäyttö on jaettu ylä- ja alaosaan. Käyttäjä voi määrittää, mitä tietoja näytetään näytön eri puolikkaissa: Lukemat, Valitut tilastot, Trendikaavio, Pylväskaavio, Lukemat ja erotusa (vain MTG8) ja B- skannaus (vain MTG8). Näyttöasetukset: 1. Valitse Display/Setup Display/Top Display (tai Bottom Display ). 2. Korosta haluttu valinta painikkeilla ja paina Select. a Ei saatavilla skannaustilassa katso kohta 10.3 Mittaaminen skannaustilassa.

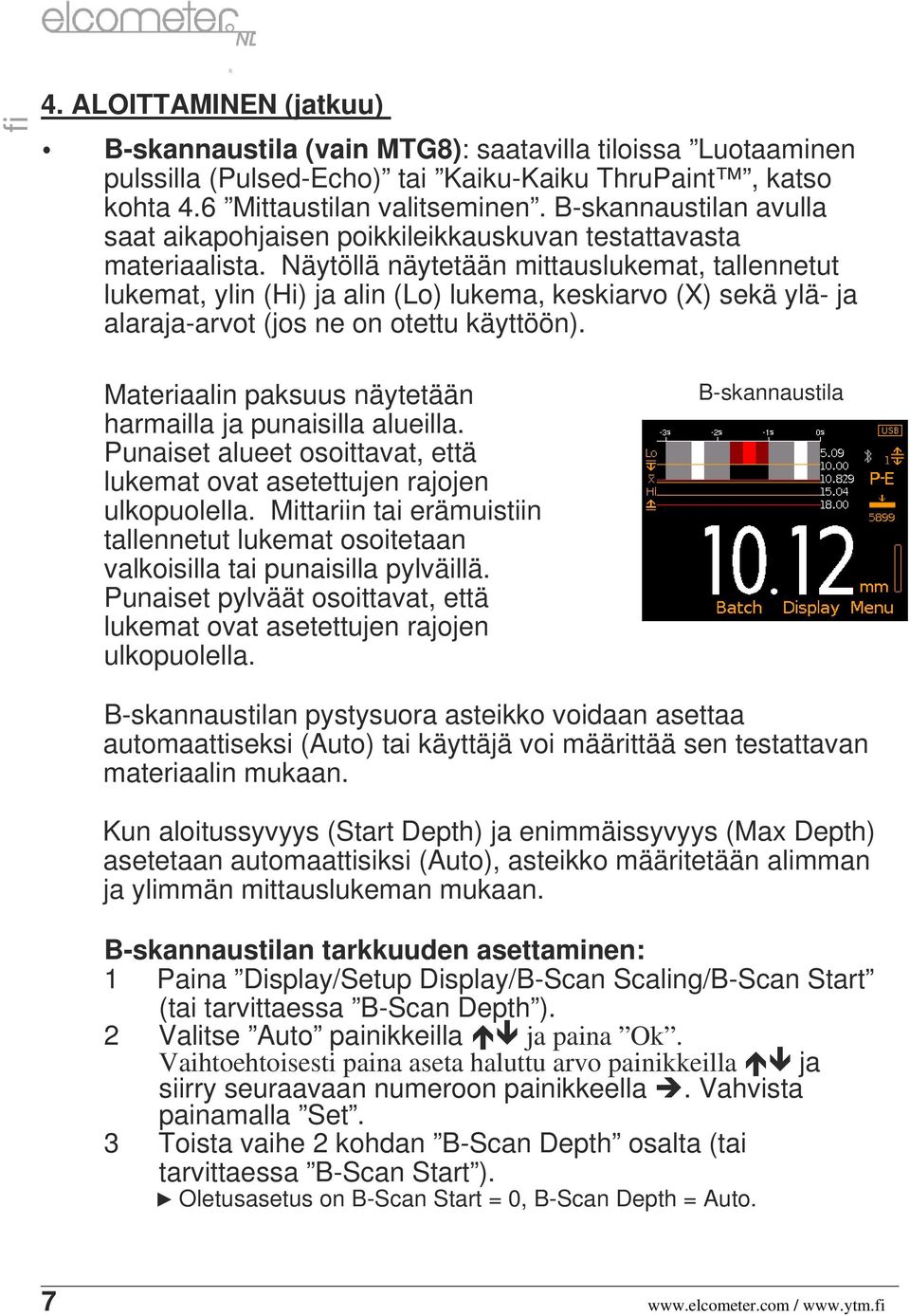

7 4. ALOITTAMINEN (jatkuu) B-skannaustila (vain MTG8): saatavilla tiloissa Luotaaminen pulssilla (Pulsed-Echo) tai Kaiku-Kaiku ThruPaint, katso kohta 4.6 Mittaustilan valitseminen. B-skannaustilan avulla saat aikapohjaisen poikkileikkauskuvan testattavasta materiaalista. Näytöllä näytetään mittauslukemat, tallennetut lukemat, ylin (Hi) ja alin (Lo) lukema, keskiarvo (X) sekä ylä- ja alaraja-arvot (jos ne on otettu käyttöön). Materiaalin paksuus näytetään harmailla ja punaisilla alueilla. Punaiset alueet osoittavat, että lukemat ovat asetettujen rajojen ulkopuolella. Mittariin tai erämuistiin tallennetut lukemat osoitetaan valkoisilla tai punaisilla pylväillä. Punaiset pylväät osoittavat, että lukemat ovat asetettujen rajojen ulkopuolella. B-skannaustila B-skannaustilan pystysuora asteikko voidaan asettaa automaattiseksi (Auto) tai käyttäjä voi määrittää sen testattavan materiaalin mukaan. Kun aloitussyvyys (Start Depth) ja enimmäissyvyys (Max Depth) asetetaan automaattisiksi (Auto), asteikko määritetään alimman ja ylimmän mittauslukeman mukaan. B-skannaustilan tarkkuuden asettaminen: 1 Paina Display/Setup Display/B-Scan Scaling/B-Scan Start (tai tarvittaessa B-Scan Depth ). 2 Valitse Auto painikkeilla ja paina Ok. Vaihtoehtoisesti paina aseta haluttu arvo painikkeilla ja siirry seuraavaan numeroon painikkeella. Vahvista painamalla Set. 3 Toista vaihe 2 kohdan B-Scan Depth osalta (tai tarvittaessa B-Scan Start ). Oletusasetus on B-Scan Start = 0, B-Scan Depth = Auto. 7 /

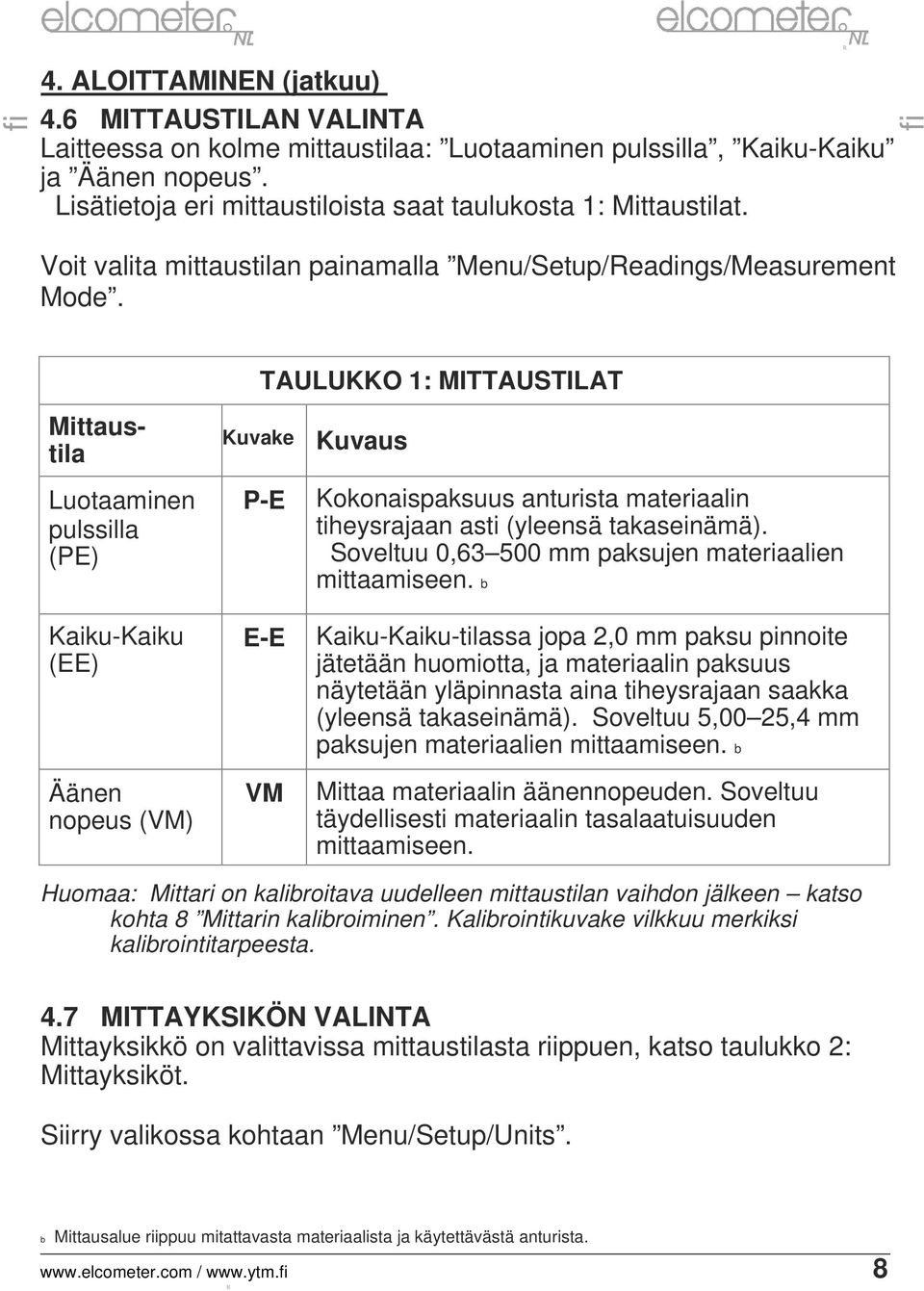

8 4. ALOITTAMINEN (jatkuu) 4.6 MITTAUSTILAN VALINTA Laitteessa on kolme mittaustilaa: Luotaaminen pulssilla, Kaiku-Kaiku ja Äänen nopeus. Lisätietoja eri mittaustiloista saat taulukosta 1: Mittaustilat. Voit valita mittaustilan painamalla Menu/Setup/eadings/Measurement Mode. TAULUKKO 1: MITTAUSTILAT Mittaustila Luotaaminen pulssilla (PE) Kuvake Kuvaus P-E Kokonaispaksuus anturista materiaalin tiheysrajaan asti (yleensä takaseinämä). Soveltuu 0, mm paksujen materiaalien mittaamiseen. b Kaiku-Kaiku (EE) Äänen nopeus (VM) E-E VM Kaiku-Kaiku-tilassa jopa 2,0 mm paksu pinnoite jätetään huomiotta, ja materiaalin paksuus näytetään yläpinnasta aina tiheysrajaan saakka (yleensä takaseinämä). Soveltuu 5,00 25,4 mm paksujen materiaalien mittaamiseen. b Mittaa materiaalin äänennopeuden. Soveltuu täydellisesti materiaalin tasalaatuisuuden mittaamiseen. Huomaa: Mittari on kalibroitava uudelleen mittaustilan vaihdon jälkeen katso kohta 8 Mittarin kalibroiminen. Kalibrointikuvake vilkkuu merkiksi kalibrointitarpeesta. 4.7 MITTAYKSIKÖN VALINTA Mittayksikkö on valittavissa mittaustilasta riippuen, katso taulukko 2: Mittayksiköt. Siirry valikossa kohtaan Menu/Setup/Units. b Mittausalue riippuu mitattavasta materiaalista ja käytettävästä anturista. / 8

9 4 ALOITTAMINEN (jatkuu) TAULUKKO 2: MITTAYKSIKÖT. Mittaustila Kuvake mm tuumaa m/s tuumaa/µs Luotaaminen pulssilla (PE) P-E Kaiku-Kaiku (EE) E-E Äänen nopeus (VM) VW 4.8 MITTAUSNOPEUDEN JA TAKKUUDEN VALINTA Saatavilla on kolme mittausnopeutta: 4, 8 ja 16 Hz mittari suorittaa mittauksen neljä, kahdeksan tai kuusitoista kertaa sekunnissa. Valitse mittausnopeus valikosta Menu/Setup/eading/eading ate. Skannaustilassa mittausnopeus on 16 Hz katso kohta 10.3 Mittaaminen skannaustilassa. Mittarin lukematarkkuus voidaan määrittää: 0,1 mm (matala) tai 0,01 mm (korkea), joka antaa tarkemman lukeman ohuita materiaaleja mitattaessa. Valitse tarkkuus valikosta Menu/Setup/eading/esolution ja valitse matala (Low) tai korkea (High). 5. AJOJEN ASETTAMINEN MTG8 ajat ovat käyttäjän määritettävissä olevat toleranssit, joiden avulla käyttäjä voi verrata lukemia ennalta määritettyihin arvoihin. MTG8- mittariin voidaan tallentaa jopa 40 rajaa. ajat voidaan luoda joko mittarilla tai tietokoneella ElcoMaster ohjelmiston avulla, ja tallentaa mittarin muistiin. ElcoMaster ohjelmiston avulla tallennetut rajat voidaan siirtää myös muihin MTG8- mittareihin. Jokainen raja koostuu nimellis- tai tavoitearvosta (x:), jota tarvitaan Lukemat ja erotus -toiminnon ala- ( ) tai ylärajoja ( ) varten. ajat voidaan luoda yksittäisille lukemille tai uutta erää varten katso kohdat 5.1 ja 5.2. Eri rajoilla voi olla eri raja-arvot. 9

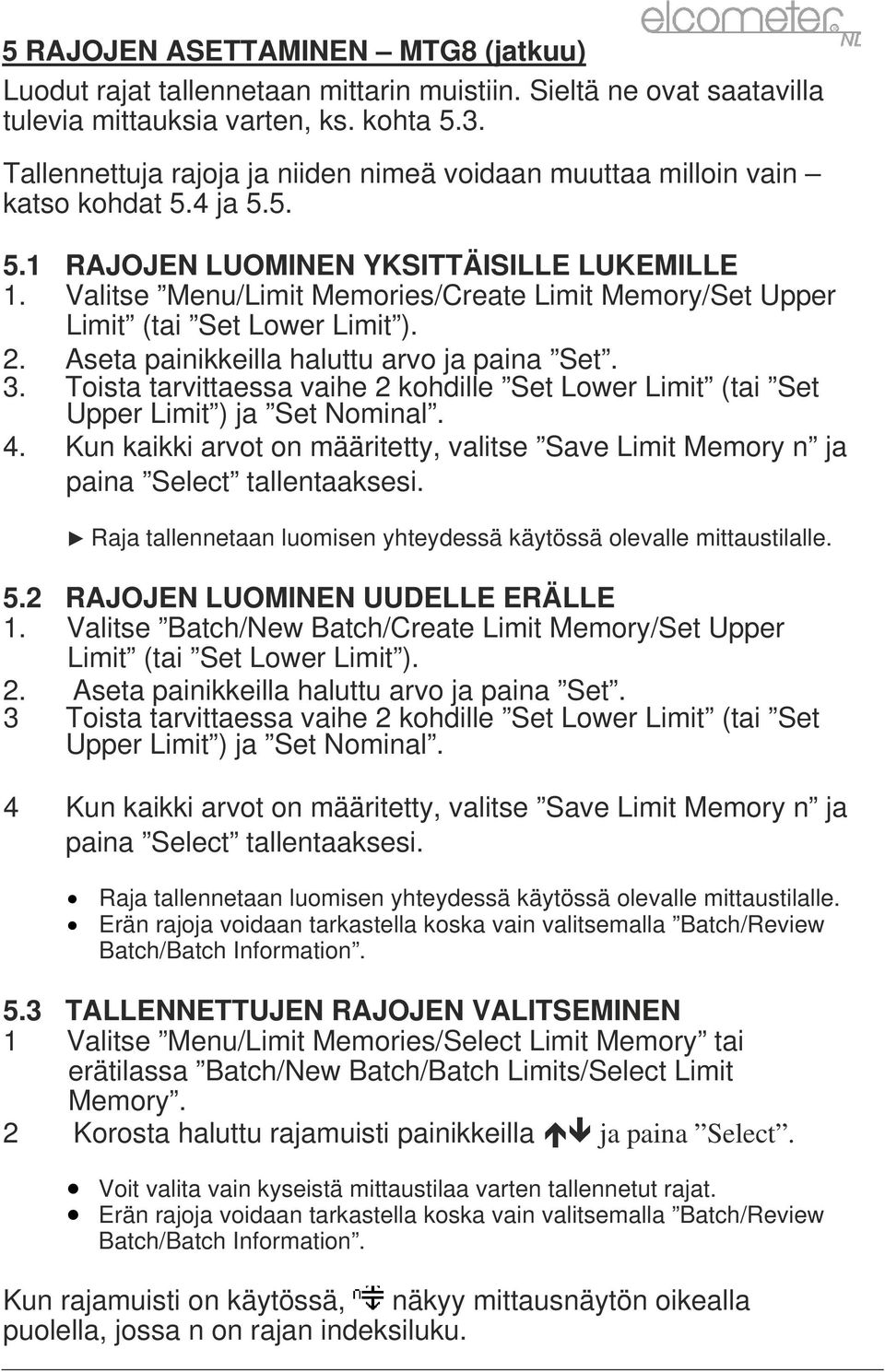

10 5 AJOJEN ASETTAMINEN MTG8 (jatkuu) Luodut rajat tallennetaan mittarin muistiin. Sieltä ne ovat saatavilla tulevia mittauksia varten, ks. kohta 5.3. Tallennettuja rajoja ja niiden nimeä voidaan muuttaa milloin vain katso kohdat 5.4 ja AJOJEN LUOMINEN YKSITTÄISILLE LUKEMILLE 1. Valitse Menu/Limit Memories/Create Limit Memory/Set Upper Limit (tai Set Lower Limit ). 2. Aseta painikkeilla haluttu arvo ja paina Set. 3. Toista tarvittaessa vaihe 2 kohdille Set Lower Limit (tai Set Upper Limit ) ja Set Nominal. 4. Kun kaikki arvot on määritetty, valitse Save Limit Memory n ja paina Select tallentaaksesi. aja tallennetaan luomisen yhteydessä käytössä olevalle mittaustilalle. 5.2 AJOJEN LUOMINEN UUDELLE EÄLLE 1. Valitse Batch/New Batch/Create Limit Memory/Set Upper Limit (tai Set Lower Limit ). 2. Aseta painikkeilla haluttu arvo ja paina Set. 3 Toista tarvittaessa vaihe 2 kohdille Set Lower Limit (tai Set Upper Limit ) ja Set Nominal. 4 Kun kaikki arvot on määritetty, valitse Save Limit Memory n ja paina Select tallentaaksesi. aja tallennetaan luomisen yhteydessä käytössä olevalle mittaustilalle. Erän rajoja voidaan tarkastella koska vain valitsemalla Batch/eview Batch/Batch Information. 5.3 TALLENNETTUJEN AJOJEN VALITSEMINEN 1 Valitse Menu/Limit Memories/Select Limit Memory tai erätilassa Batch/New Batch/Batch Limits/Select Limit Memory. 2 Korosta haluttu rajamuisti painikkeilla ja paina Select. Voit valita vain kyseistä mittaustilaa varten tallennetut rajat. Erän rajoja voidaan tarkastella koska vain valitsemalla Batch/eview Batch/Batch Information. Kun rajamuisti on käytössä, näkyy mittausnäytön oikealla puolella, jossa n on rajan indeksiluku.

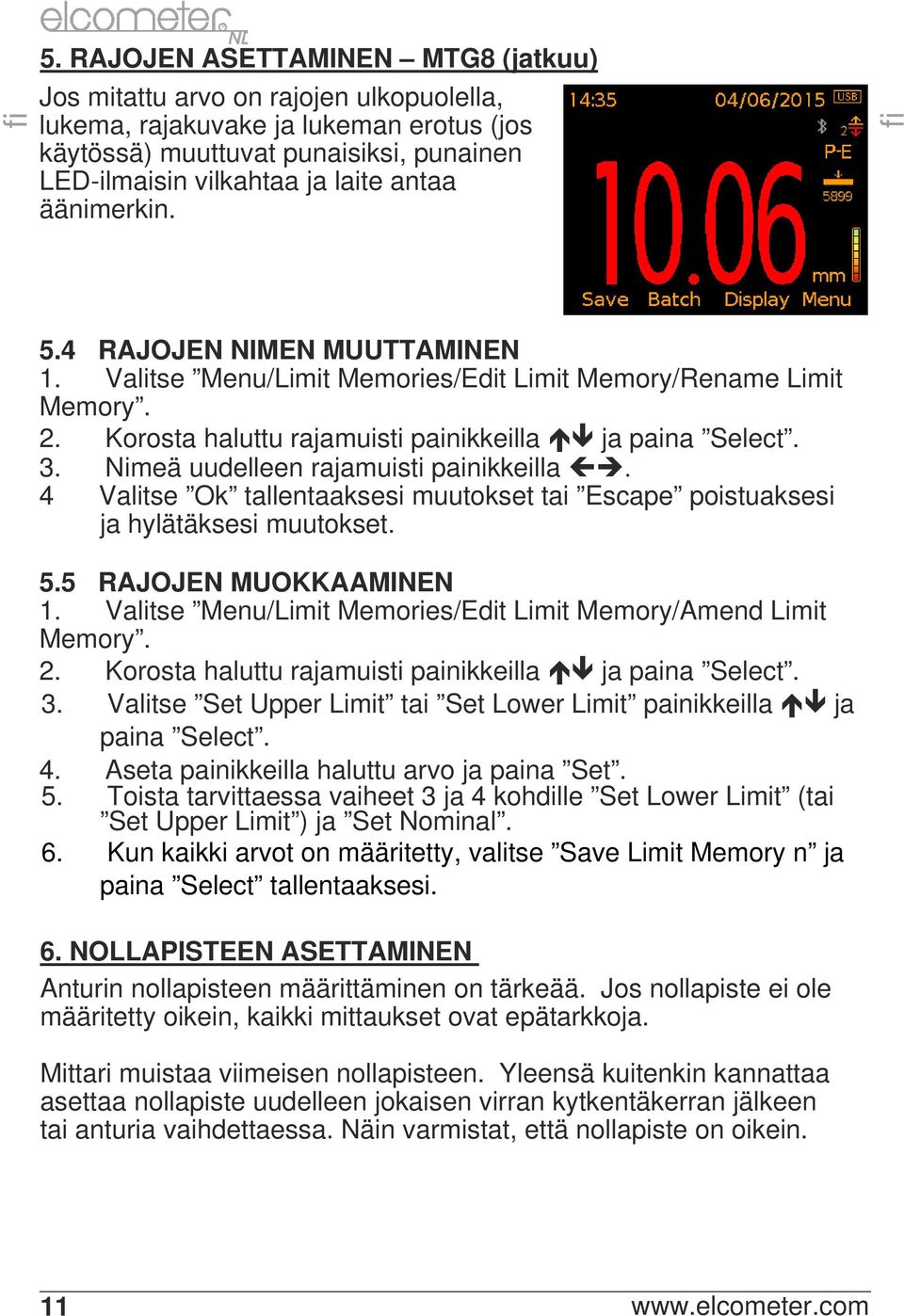

11 5. AJOJEN ASETTAMINEN MTG8 (jatkuu) Jos mitattu arvo on rajojen ulkopuolella, lukema, rajakuvake ja lukeman erotus (jos käytössä) muuttuvat punaisiksi, punainen LED-ilmaisin vilkahtaa ja laite antaa äänimerkin. 5.4 AJOJEN NIMEN MUUTTAMINEN 1. Valitse Menu/Limit Memories/Edit Limit Memory/ename Limit Memory. 2. Korosta haluttu rajamuisti painikkeilla ja paina Select. 3. Nimeä uudelleen rajamuisti painikkeilla. 4 Valitse Ok tallentaaksesi muutokset tai Escape poistuaksesi ja hylätäksesi muutokset. 5.5 AJOJEN MUOKKAAMINEN 1. Valitse Menu/Limit Memories/Edit Limit Memory/Amend Limit Memory. 2. Korosta haluttu rajamuisti painikkeilla ja paina Select. 3. Valitse Set Upper Limit tai Set Lower Limit painikkeilla ja paina Select. 4. Aseta painikkeilla haluttu arvo ja paina Set. 5. Toista tarvittaessa vaiheet 3 ja 4 kohdille Set Lower Limit (tai Set Upper Limit ) ja Set Nominal. 6. Kun kaikki arvot on määritetty, valitse Save Limit Memory n ja paina Select tallentaaksesi. 6. NOLLAPISTEEN ASETTAMINEN Anturin nollapisteen määrittäminen on tärkeää. Jos nollapiste ei ole määritetty oikein, kaikki mittaukset ovat epätarkkoja. Mittari muistaa viimeisen nollapisteen. Yleensä kuitenkin kannattaa asettaa nollapiste uudelleen jokaisen virran kytkentäkerran jälkeen tai anturia vaihdettaessa. Näin varmistat, että nollapiste on oikein. 11

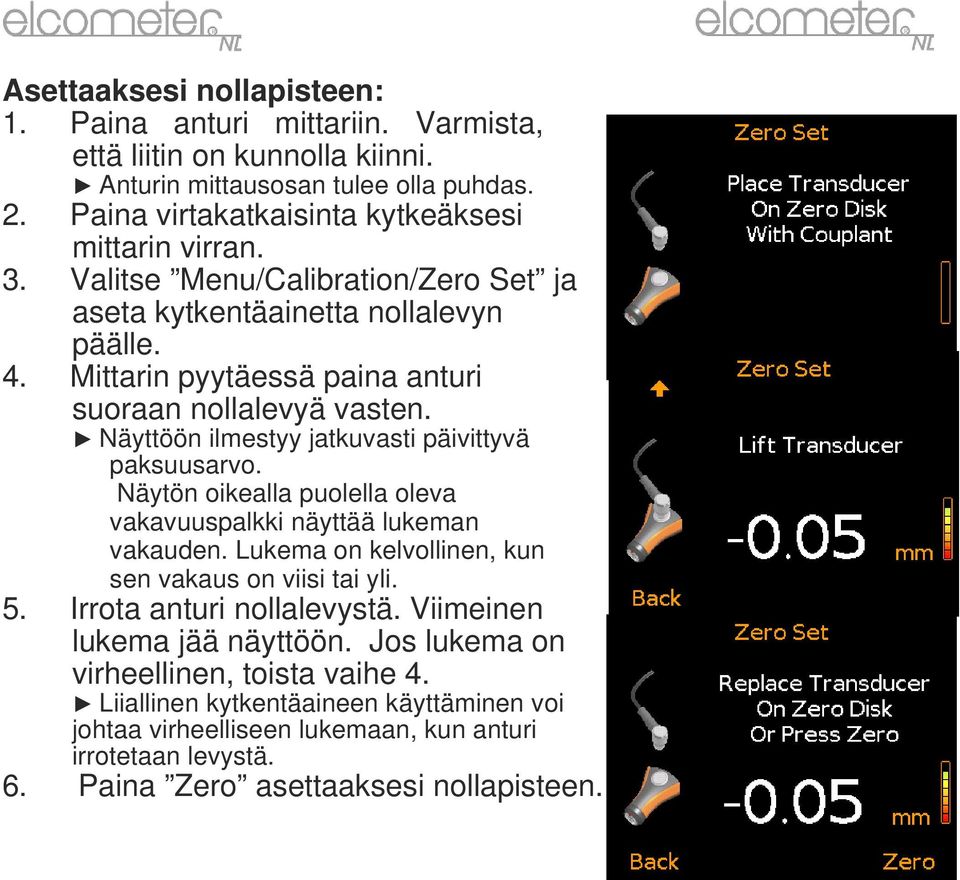

12 Asettaaksesi nollapisteen: 1. Paina anturi mittariin. Varmista, että liitin on kunnolla kiinni. Anturin mittausosan tulee olla puhdas. 2. Paina virtakatkaisinta kytkeäksesi mittarin virran. 3. Valitse Menu/Calibration/Zero Set ja aseta kytkentäainetta nollalevyn päälle. 4. Mittarin pyytäessä paina anturi suoraan nollalevyä vasten. Näyttöön ilmestyy jatkuvasti päivittyvä paksuusarvo. Näytön oikealla puolella oleva vakavuuspalkki näyttää lukeman vakauden. Lukema on kelvollinen, kun sen vakaus on viisi tai yli. 5. Irrota anturi nollalevystä. Viimeinen lukema jää näyttöön. Jos lukema on virheellinen, toista vaihe 4. Liiallinen kytkentäaineen käyttäminen voi johtaa virheelliseen lukemaan, kun anturi irrotetaan levystä. 6. Paina Zero asettaaksesi nollapisteen.

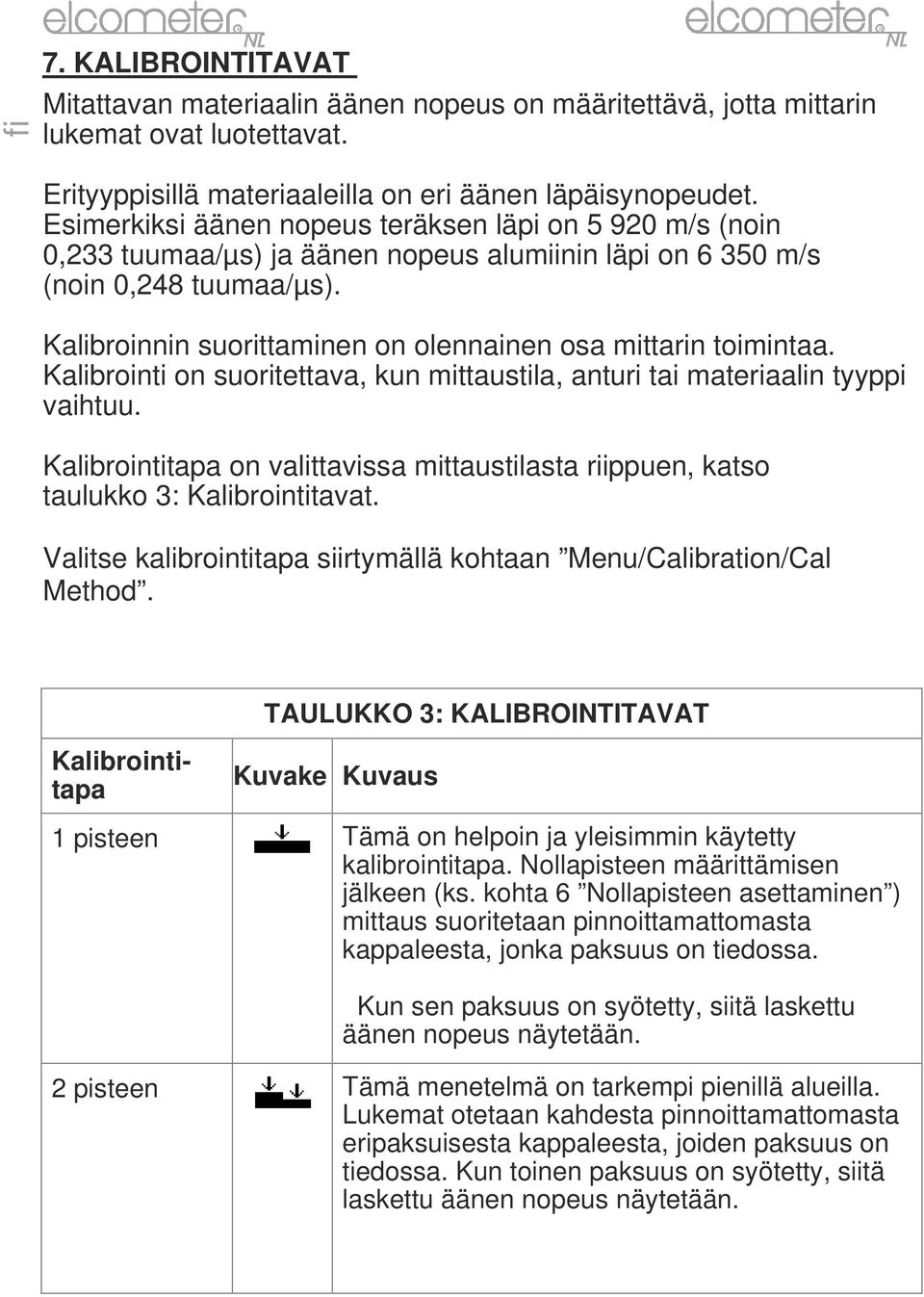

13 7. KALIBOINTITAVAT Mitattavan materiaalin äänen nopeus on määritettävä, jotta mittarin lukemat ovat luotettavat. Erityyppisillä materiaaleilla on eri äänen läpäisynopeudet. Esimerkiksi äänen nopeus teräksen läpi on m/s (noin 0,233 tuumaa/µs) ja äänen nopeus alumiinin läpi on m/s (noin 0,248 tuumaa/µs). Kalibroinnin suorittaminen on olennainen osa mittarin toimintaa. Kalibrointi on suoritettava, kun mittaustila, anturi tai materiaalin tyyppi vaihtuu. Kalibrointitapa on valittavissa mittaustilasta riippuen, katso taulukko 3: Kalibrointitavat. Valitse kalibrointitapa siirtymällä kohtaan Menu/Calibration/Cal Method. TAULUKKO 3: KALIBOINTITAVAT Kalibrointitapa Kuvake Kuvaus 1 pisteen Tämä on helpoin ja yleisimmin käytetty kalibrointitapa. Nollapisteen määrittämisen jälkeen (ks. kohta 6 Nollapisteen asettaminen ) mittaus suoritetaan pinnoittamattomasta kappaleesta, jonka paksuus on tiedossa. Kun sen paksuus on syötetty, siitä laskettu äänen nopeus näytetään. 2 pisteen Tämä menetelmä on tarkempi pienillä alueilla. Lukemat otetaan kahdesta pinnoittamattomasta eripaksuisesta kappaleesta, joiden paksuus on tiedossa. Kun toinen paksuus on syötetty, siitä laskettu äänen nopeus näytetään.

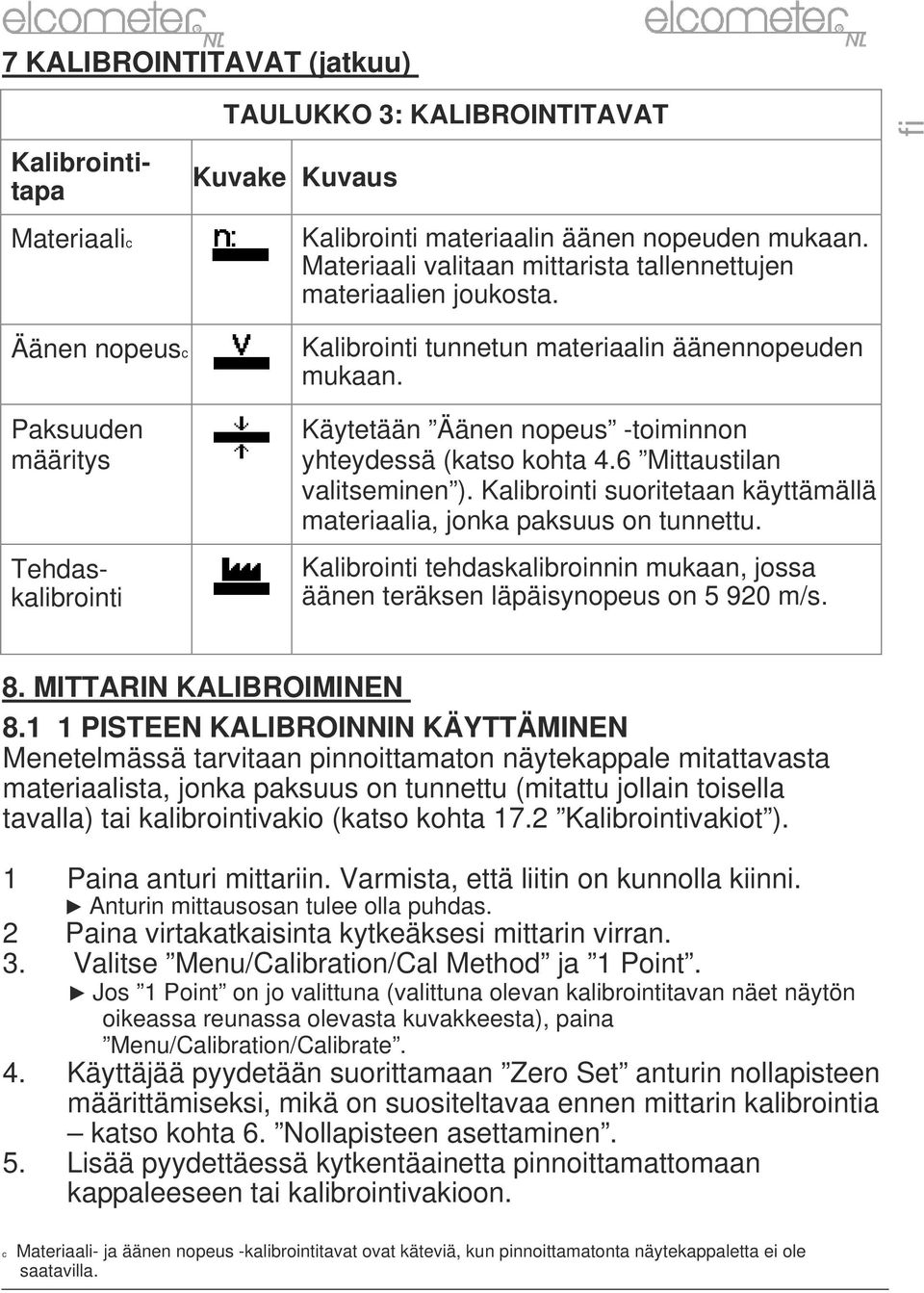

14 7 KALIBOINTITAVAT (jatkuu) TAULUKKO 3: KALIBOINTITAVAT Kalibrointitapa Materiaalic Äänen nopeusc Paksuuden määritys Tehdaskalibrointi Kuvake Kuvaus Kalibrointi materiaalin äänen nopeuden mukaan. Materiaali valitaan mittarista tallennettujen materiaalien joukosta. Kalibrointi tunnetun materiaalin äänennopeuden mukaan. Käytetään Äänen nopeus -toiminnon yhteydessä (katso kohta 4.6 Mittaustilan valitseminen ). Kalibrointi suoritetaan käyttämällä materiaalia, jonka paksuus on tunnettu. Kalibrointi tehdaskalibroinnin mukaan, jossa äänen teräksen läpäisynopeus on m/s. 8. MITTAIN KALIBOIMINEN PISTEEN KALIBOINNIN KÄYTTÄMINEN Menetelmässä tarvitaan pinnoittamaton näytekappale mitattavasta materiaalista, jonka paksuus on tunnettu (mitattu jollain toisella tavalla) tai kalibrointivakio (katso kohta 17.2 Kalibrointivakiot ). 1 Paina anturi mittariin. Varmista, että liitin on kunnolla kiinni. Anturin mittausosan tulee olla puhdas. 2 Paina virtakatkaisinta kytkeäksesi mittarin virran. 3. Valitse Menu/Calibration/Cal Method ja 1 Point. Jos 1 Point on jo valittuna (valittuna olevan kalibrointitavan näet näytön oikeassa reunassa olevasta kuvakkeesta), paina Menu/Calibration/Calibrate. 4. Käyttäjää pyydetään suorittamaan Zero Set anturin nollapisteen määrittämiseksi, mikä on suositeltavaa ennen mittarin kalibrointia katso kohta 6. Nollapisteen asettaminen. 5. Lisää pyydettäessä kytkentäainetta pinnoittamattomaan kappaleeseen tai kalibrointivakioon. c Materiaali- ja äänen nopeus -kalibrointitavat ovat käteviä, kun pinnoittamatonta näytekappaletta ei ole saatavilla.

15 8. MITTAIN KALIBOIMINEN (jatkuu) 6. Paina anturi suoraan pinnoittamatonta kappaletta tai kalibrointivakiota vasten. Näyttöön ilmestyy jatkuvasti päivittyvä paksuusarvo. Näytön oikealla puolella oleva vakavuuspalkki näyttää lukeman vakauden. Lukema on kelvollinen, kun sen vakaus on viisi tai yli. 7. Irrota anturi pinnoittamattomasta kappaleesta tai kalibrointivakiosta. Viimeinen lukema jää näyttöön. Jos lukema on virheellinen, toista vaiheet 5 ja 6. Liiallinen kytkentäaineen käyttäminen voi johtaa virheelliseen lukemaan, kun anturi irrotetaan pinnasta. 8. Paina Adjust ja määritä tunnettu paksuus painikkeilla. Hyväksy painamalla Set. Jos painat Escape, kalibrointi keskeytetään. Laskettu äänen nopeus ilmestyy näytön oikealle puolelle kalibrointitapa-kuvakkeen alle. Huomaa: Yhden pisteen kalibrointi on suoritettava materiaalilla, jossa ei ole maalia tai pinnoitetta. Jos siinä on maalia tai pinnoitetta, lukemat ovat epätarkkoja PISTEEN KALIBOINNIN KÄYTTÄMINEN Menetelmässä tarvitaan kaksi pinnoittamatonta näytekappaletta mitattavasta materiaalista, joiden paksuus on tunnettu (mitattu jollain toisella tavalla) tai kaksi kalibrointivakiota (katso kohta 17.2 Kalibrointivakiot ). 1. Paina anturi mittariin. Varmista, että liitin on kunnolla kiinni. Anturin mittausosan tulee olla puhdas. 2. Paina virtakatkaisinta kytkeäksesi mittarin virran. 3 Valitse Menu/Calibration/Cal Method ja 2 Point. Jos 2 Point on jo valittuna (valittuna olevan kalibrointitavan näet näytön oikeassa reunassa olevasta kuvakkeesta), paina Menu/Calibration/Calibrate. 4 Lisää pyydettäessä kytkentäainetta ensimmäiseen pinnoittamattomaan kappaleeseen tai kalibrointivakioon. 5 Paina anturi suoraan pinnoittamatonta kappaletta tai kalibrointivakiota vasten. Näyttöön ilmestyy jatkuvasti päivittyvä paksuusarvo. Näytön oikealla puolella oleva vakavuuspalkki näyttää lukeman vakauden. Lukema on kelvollinen, kun sen vakaus on viisi tai yli.

16 8 MITTAIN KALIBOIMINEN (jatkuu) 6 Irrota anturi pinnoittamattomasta kappaleesta tai kalibrointivakiosta. Viimeinen lukema jää näyttöön. Jos lukema on virheellinen, toista vaiheet 4 ja 5. Liiallinen kytkentäaineen käyttäminen voi johtaa virheelliseen lukemaan, kun anturi irrotetaan pinnasta. 7 Paina Adjust ja määritä tunnettu paksuus painikkeilla. Hyväksy painamalla Set. 8 Toista vaiheet 4 7 toisen pinnoittamattoman kappaleen tai kalibrointivakion kanssa. Jos painat Escape, kalibrointi keskeytetään. Laskettu äänen nopeus ilmestyy näytön oikealle puolelle kalibrointitapa-kuvakkeen alle. Huomaa: Kahden pisteen kalibrointi on suoritettava materiaalilla, jossa ei ole maalia tai pinnoitetta. Jos siinä on maalia tai pinnoitetta, lukemat ovat epätarkkoja. 8.3 MATEIAALIKALIBOINNIN KÄYTTÄMINEN Kalibrointi suoritetaan materiaalin tunnetun äänen nopeuden mukaan. Materiaali valitaan mittarista tallennettujen materiaalien joukosta. Kalibrointitapa on hyödyllinen silloin, kun pinnoittamattomia näytekappaleita materiaalista ei ole saatavilla. 1. Paina virtakatkaisinta kytkeäksesi mittarin virran. 2. Valitse Menu/Calibration/Cal Method ja Material. Jos Material on jo valittuna (valittuna olevan kalibrointitavan näet näytön oikeassa reunassa olevasta kuvakkeesta), paina Menu/Calibration/Calibrate. 3. Korosta haluttu materiaali painikkeilla ja paina Select. Jos painat Escape, kalibrointi keskeytetään. Valitun materiaalin äänen nopeus ilmestyy näytön oikealle puolelle kalibrointitapa-kuvakkeen alle. 8 MITTAIN KALIBOIMINEN (jatkuu) 8.4 ÄÄNEN NOPEUS -KALIBOINNIN KÄYTTÄMINEN Jotta voit käyttää tätä menetelmää, sinun on tiedettävä materiaalin äänen läpäisynopeus. Kalibrointitapa on hyödyllinen silloin, kun pinnoittamattomia näytekappaleita materiaalista ei ole saatavilla. 1. Paina virtakatkaisinta kytkeäksesi mittarin virran.

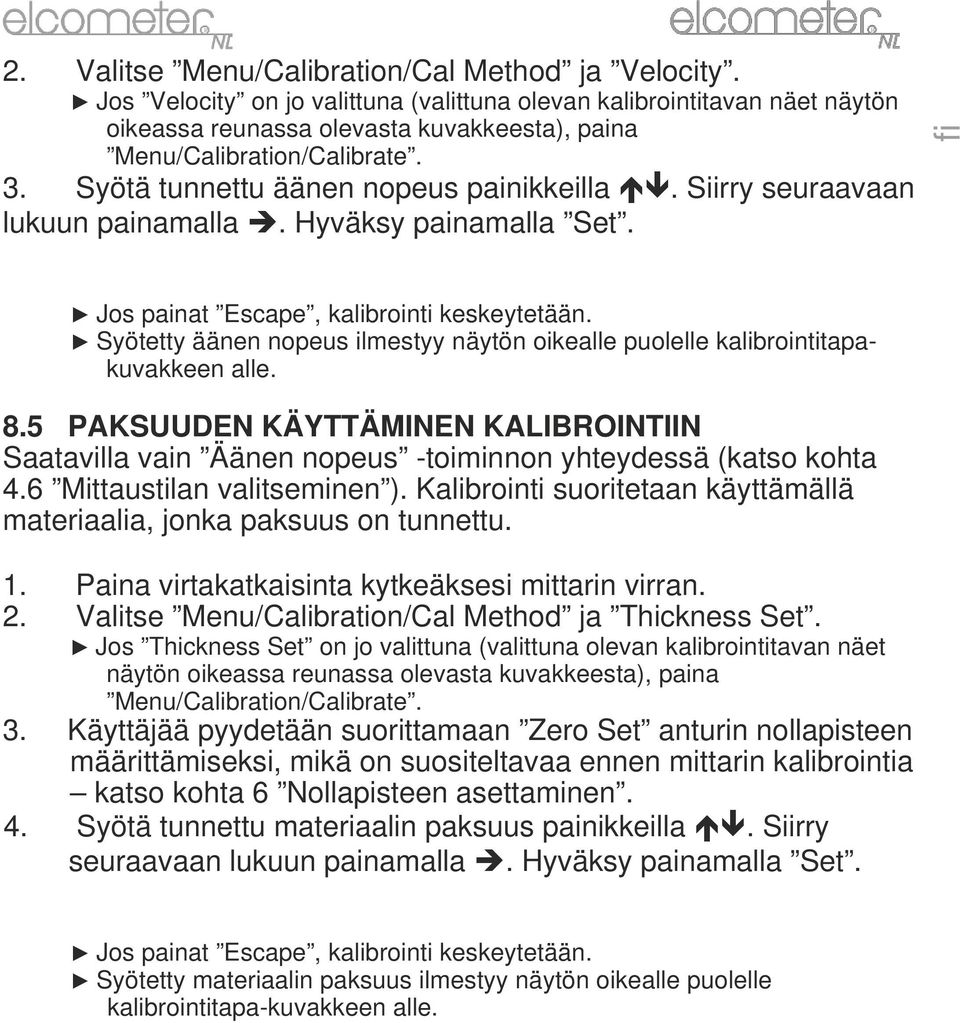

17 2. Valitse Menu/Calibration/Cal Method ja Velocity. Jos Velocity on jo valittuna (valittuna olevan kalibrointitavan näet näytön oikeassa reunassa olevasta kuvakkeesta), paina Menu/Calibration/Calibrate. 3. Syötä tunnettu äänen nopeus painikkeilla. Siirry seuraavaan lukuun painamalla. Hyväksy painamalla Set. Jos painat Escape, kalibrointi keskeytetään. Syötetty äänen nopeus ilmestyy näytön oikealle puolelle kalibrointitapakuvakkeen alle. 8.5 PAKSUUDEN KÄYTTÄMINEN KALIBOINTIIN Saatavilla vain Äänen nopeus -toiminnon yhteydessä (katso kohta 4.6 Mittaustilan valitseminen ). Kalibrointi suoritetaan käyttämällä materiaalia, jonka paksuus on tunnettu. 1. Paina virtakatkaisinta kytkeäksesi mittarin virran. 2. Valitse Menu/Calibration/Cal Method ja Thickness Set. Jos Thickness Set on jo valittuna (valittuna olevan kalibrointitavan näet näytön oikeassa reunassa olevasta kuvakkeesta), paina Menu/Calibration/Calibrate. 3. Käyttäjää pyydetään suorittamaan Zero Set anturin nollapisteen määrittämiseksi, mikä on suositeltavaa ennen mittarin kalibrointia katso kohta 6 Nollapisteen asettaminen. 4. Syötä tunnettu materiaalin paksuus painikkeilla. Siirry seuraavaan lukuun painamalla. Hyväksy painamalla Set. Jos painat Escape, kalibrointi keskeytetään. Syötetty materiaalin paksuus ilmestyy näytön oikealle puolelle kalibrointitapa-kuvakkeen alle.

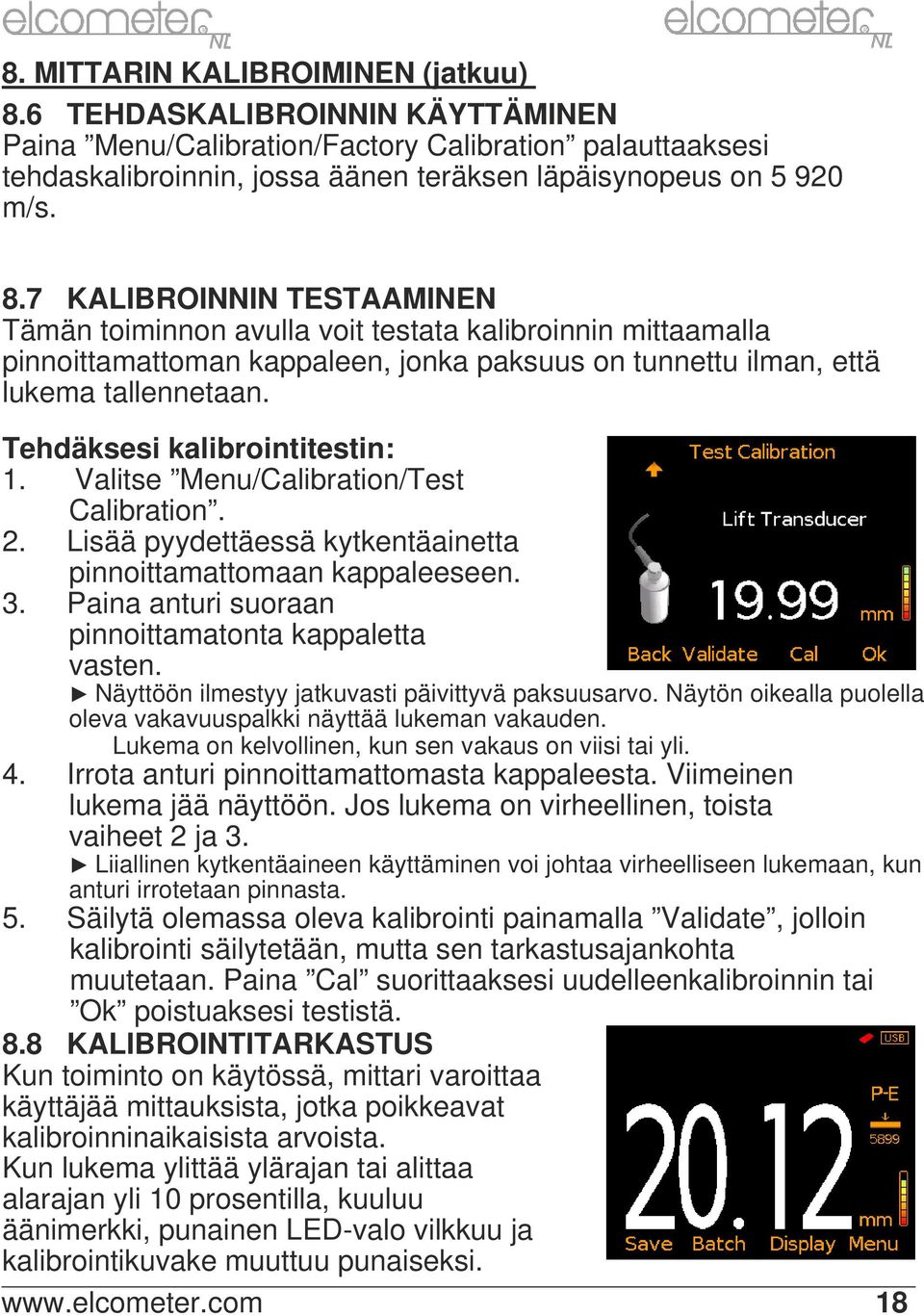

18 8. MITTAIN KALIBOIMINEN (jatkuu) 8.6 TEHDASKALIBOINNIN KÄYTTÄMINEN Paina Menu/Calibration/Factory Calibration palauttaaksesi tehdaskalibroinnin, jossa äänen teräksen läpäisynopeus on m/s. 8.7 KALIBOINNIN TESTAAMINEN Tämän toiminnon avulla voit testata kalibroinnin mittaamalla pinnoittamattoman kappaleen, jonka paksuus on tunnettu ilman, että lukema tallennetaan. Tehdäksesi kalibrointitestin: 1. Valitse Menu/Calibration/Test Calibration. 2. Lisää pyydettäessä kytkentäainetta pinnoittamattomaan kappaleeseen. 3. Paina anturi suoraan pinnoittamatonta kappaletta vasten. Näyttöön ilmestyy jatkuvasti päivittyvä paksuusarvo. Näytön oikealla puolella oleva vakavuuspalkki näyttää lukeman vakauden. Lukema on kelvollinen, kun sen vakaus on viisi tai yli. 4. Irrota anturi pinnoittamattomasta kappaleesta. Viimeinen lukema jää näyttöön. Jos lukema on virheellinen, toista vaiheet 2 ja 3. Liiallinen kytkentäaineen käyttäminen voi johtaa virheelliseen lukemaan, kun anturi irrotetaan pinnasta. 5. Säilytä olemassa oleva kalibrointi painamalla Validate, jolloin kalibrointi säilytetään, mutta sen tarkastusajankohta muutetaan. Paina Cal suorittaaksesi uudelleenkalibroinnin tai Ok poistuaksesi testistä. 8.8 KALIBOINTITAKASTUS Kun toiminto on käytössä, mittari varoittaa käyttäjää mittauksista, jotka poikkeavat kalibroinninaikaisista arvoista. Kun lukema ylittää ylärajan tai alittaa alarajan yli 10 prosentilla, kuuluu äänimerkki, punainen LED-valo vilkkuu ja kalibrointikuvake muuttuu punaiseksi. 18

19 8. MITTAIN KALIBOIMINEN (jatkuu) Kalibrointitarkastuksen kytkentä päälle/pois päältä: 1. Valitse Menu/Calibration. 2. Korosta Calibration Check painikkeilla ja paina Select. 3. Poista kalibrointitarkastus käytöstä painamalla Select uudelleen, jolloin valinta poistuu kohdasta Calibration Check. 8.9 KALIBOINNIN LUKITSEMINEN Kalibrointiasetukset voidaan lukita käyttäjiltä käyttämällä PINlukkoa. Käyttäjät voivat edelleen testata kalibroinnin valitsemalla Menu/Calibration/Test Calibration, mutta he eivät voi suorittaa uudelleenkalibrointia. Lisätietoja PIN-lukituksesta saat kohdasta 9 PIN-lukitus KALIBOINTIMUISTIT MTG8 Mittarin muistiin voidaan tallentaa kolme kalibrointia. Käyttäjä voi ottaa käyttöön tallennetun kalibroinnin ilman uudelleenkalibrointia. Kalibroinnin tallentaminen muistiin: 1. Paina Menu/Calibration/Cal Memory n, jossa n = 1, 2 tai Korosta Cal Method painikkeilla ja paina Select. 3. Korosta haluttu kalibrointitapa painikkeilla ja noudata näytölle ilmestyviä ohjeita. 4. Kalibrointi tallennetaan mittarin muistiin nimellä Cal Memory n, jossa n = 1, 2, tai 3. Voit nimetä uudelleen kalibrointimuistin valitsemalla Menu/Calibration/Cal Memory n/ename Cal Memory n. Voit tarkastella kalibrointimuistin tietoja valitsemalla Menu/Calibration/Cal Memory n/view Calibration Data. 19

20 9. PIN-LUKITUS PIN-lukituksen avulla tietyt toiminnot voidaan lukita tavalliselta käyttäjältä. PIN-koodin asettaminen: 1. Valitse Menu/Setup/PIN Lock. 2. Aseta nelinumeroinen PIN-koodi painikkeilla ja siirry eteenpäin painamalla painiketta. 3. Paina Ok hyväksyäksesi, Escape peruaksesi tai Adjust vaihtaaksesi PIN-koodia. Kun PIN-lukitus on käytössä, seuraavat toiminnot ovat lukossa: Menu/Limit Memories/Create Limit Memory Menu/Limit Memories/Edit Limit Memory Menu/Calibration/Calibrate Menu/Calibration/Cal Method Menu/Calibration/Cal Memory Menu/Calibration/Factory Calibration Menu/Calibration/Zero Set Menu/eset Menu/Setup/eading/Measurement Mode Batch/New Batch/Batch Measurement Mode Batch/New Batch/Batch Calibration Batch/New Batch/Batch Limits/Create Limit Memory Batch/Edit Batch/Delete Batch Batch/Deleted eading PIN-koodin poistaminen: 1. Valitse Menu/Setup/PIN Lock. 2. Syötä nelinumeroinen PIN-koodi painikkeilla. Siirry seuraavaan lukuun painamalla. 3. Paina Ok tai peruuta painamalla Escape. Huomaa: Jos PIN-koodi unohdetaan tai se kadotetaan, se voidaan poistaa käytöstä ElcoMaster -ohjelmiston kautta. Kytke laite USB-kaapelilla tietokoneeseen, johon on asennettu Elcomaster :n versio tai myöhempi, ja valitse Edit/Clear PIN. d Painike ilmestyy, kun ensimmäinen X on muutettu numeroksi. 20

21 10. MITTAUKSEN SUOITTAMINEN 10.1 ENNEN KUIN ALOITAT 1. Paina virtakatkaisinta kytkeäksesi mittarin virran. 2. Kytke anturi mittariin. Kaikki suoraan MTG-mittariin liitettävät kaksiosaiset anturit ovat älykkäitä antureita, jotka mittari tunnistaa automaattisesti katso kohta 17.1 Anturit. Jos käytät Elcometerin ei-älykästä kaksiosaista anturia tai muun valmistajan anturia, tarvitset anturisovitinta (katso kohta 17.4 Anturisovitin ). 3. Aseta haluttu mittaustila katso kohta Aseta anturin nollapiste katso kohta Kalibroi anturi katso kohta Valmistele testipinta katso liite MITTAUKSEN SUOITTAMINEN VAKIOTILASSA 1. Aseta pieni määrä kytkentäainetta testattavaan pintaan. 2. Paina anturi suoraan kytkentäaineeseen. Paina anturia kevyesti alaspäin peukullasi tai keskisormellasi. iittää, että anturi pysyy vakaasti pintaa vasten. 3. Näyttöön ilmestyy jatkuvasti päivittyvä paksuusarvo. Mittari suorittaa mittauksen neljä, kahdeksan tai kuusitoista kertaa sekunnissa. Nopeus on määritettävissä kohdasta Menu/Setup/eading/eading ate. Näytön oikealla puolella oleva vakavuuspalkki näyttää lukeman vakauden. Lukema on kelvollinen, kun sen vakaus on viisi tai yli. Jos vakavuusilmaisimessa on alle viisi palkkia tai näytön lukemat näyttävät virheellisiltä, varmista kytkentäaineen riittävyys ja että anturi on suorassa pintaa vasten. Jos ongelma ei poistu, kokeile toista anturia (eri koolla tai nopeudella). 4. Paina Save tallentaaksesi nykyisen lukeman mittariin tai erämuistiin. 5. Irrota anturi materiaalin pinnasta.

22 10. MITTAUKSEN SUOITTAMINEN (jatkuu) 10.3 MITTAUKSEN SUOITTAMINEN SKANNAUSTILASSA Skannaustilalla voit mitata suuren alan liu uttamalla anturia testattavaa pintaa pitkin. Mittari suorittaa mittauksia 16 lukeman sekuntivauhtia. Jokaisen skannauksen jälkeen näytölle ilmestyy keskiarvo, alin ja ylin lukema. Ne voidaan tallentaa mittariin tai erämuistiin. 1. Valitse skannaustila kohdasta Menu/Setup/eading/Scan Mode. 2. Aseta pieni määrä kytkentäainetta testattavaan pintaan. 3. Paina anturi suoraan kytkentäaineeseen. Paina anturia kevyesti alaspäin peukullasi tai keskisormellasi. iittää, että anturi pysyy vakaasti pintaa vasten. 4. Paina Start aloittaaksesi skannaamisen. Liu uta anturia pintaa pitkin. 5. Näyttöön ilmestyy jatkuvasti päivittyvä paksuusarvo. Näytön oikealla puolella oleva vakavuuspalkki näyttää lukeman vakauden. Lukema on kelvollinen, kun sen vakaus on viisi tai yli. Jos vakavuusilmaisimessa on alle viisi palkkia tai näytön lukemat näyttävät virheellisiltä, varmista kytkentäaineen riittävyys ja että anturi on suorassa pintaa vasten. Jos ongelma ei poistu, kokeile toista anturia (eri koolla tai nopeudella). 6. Paina Stop lopettaaksesi mittaamisen. Jos skannaus keskeytyy esimerkiksi anturin alla olevan kytkentäaineen loppumiseen, skannaus keskeytetään, kunnes signaali paranee tai painetaan Stop. 7 Skannauksen keskiarvo, alin ja ylin arvo näytetään näytöllä. Paina Save tallentaaksesi skannatut lukemat mittariin tai erämuistiin. Paina Clear hylätäksesi viimeisen skannauksen ja aloittaaksesi uudelleen. 8. Irrota anturi materiaalin pinnasta. 11. EÄT MTG6:n muistiin mahtuu jopa lukemaa yhteen erään, kun MTG8:aan mahtuu lukemaa jopa tuhanteen erään. Mittarissa on seuraavat erätoiminnot: Batch/New Batch: Luo uuden peräkkäisen tai ruudukkoerän kirjaamista varten, katso kohta 11.1 Uuden erän luominen. Batch/New Batch/Fixed Batch Size (vain MTG8): Kiinteä erän koko -vaihtoehdolla käyttäjä voi syöttää erään tallennettavien lukemien määrän. Mittari ilmoittaa, kun erä on täynnä ja kysyy, avataanko seuraava erä. Kun erät siirretään ElcoMaster ohjelmistoon, ne yhdistetään. Toiminto on saatavilla vain peräkkäiserätilassa, katso kohta 11.1 Uuden erän luominen.

23 Batch/Open Existing Batch: Avaa aiemmin luotu erä. Batch/eview Batches: Tarkastele erän tietoja, lukemia, tilastoja, kalibrointitietoja, rajatietoja ja kaaviota kaikista lukemista (vain MTG8) katso kohta 12 Erän tietojen tarkastelu. Batch/Copy Batch (vain MTG8): Kopioi erä, sen otsikko, kalibrointi- ja rajatiedot. Batch/Edit Batch/ename Batch: Nimeä uudelleen olemassa oleva erä. Batch/Edit Batch/Clear Batch: Poista kaikki erän lukemat, mutta jätä sen tunnistetiedot. Batch/Edit Batch/Delete Batch: Poista yksi tai kaikki erät mittarista. Batch/Deleted eading/delete Without Tag: Poista viimeksi mitattu lukema. Batch/Deleted eading/delete With Tag: Poista viimeksi mitattu lukema, mutta merkitse se poistetuksi erämuistissa. 24

24 11. EÄT (jatkuu) 11.1 UUDEN EÄN LUOMINEN Käyttäjät voivat luoda peräkkäisen erän (MTG6 ja MTG8) tai ruudukkoerän (vain MTG8): Peräkkäiset erät: luetteloihin perustuva lukemien tallennus. uudukkoerät: ruudukkoeriä käytettäessä mittaukset tallennetaan ruudukkoon. Käyttäjä määrittää rivien ja sarakkeiden määrän sekä mittaussuunnan. Luo uusi peräkkäinen erä: 1. Valitse Batch/New Batch/Batch Type. 2. Korosta Sequential painikkeilla ja paina Select. Luo uusi ruudukkoerä (vain MTG8): 1. Valitse Batch/New Batch/Batch Type. 2. Korosta Grid painikkeilla ja paina Select. 3. Korosta Increment Direction painikkeilla ja paina Select valitaksesi sarakkeiden suuntaisesti ( ) tai rivien suuntaisesti ( ). 4. Korosta Number Of ows painikkeilla ja paina Select. Määritä rivien määrä painikkeilla ja paina Ok. 5. Korosta Number Of Columns painikkeilla ja paina Select. Määritä sarakkeiden määrä painikkeilla ja paina Ok. Saatavilla olevien sarakkeiden määrä riippuu asetetusta rivien määrästä ja päin vastoin. Esimerkiksi: a) Suunta = poikittain, rivien määrä = 3, sarakkeiden määrä = 3. Ensimmäinen lukema tallennetaan kenttään A1, toinen kenttään A2, kolmas kenttään A3, neljäs kenttään B1 jne. a) Suunta = alas, rivien määrä = 3, sarakkeiden määrä = 3. Ensimmäinen lukema tallennetaan kenttään A1, toinen kenttään B1, kolmas kenttään C1, neljäs kenttään A2 jne. A1 A2 A3 B1 B2 B3 C1 C2 C3 A1 A2 A3 B1 B2 B3 C1 C2 C3 24

25 11 EÄT (jatkuu) Erän asetukset tallennetaan sen tunnistetietoihin. Niitä voidaan tarkastella koska vain valitsemalla Batch/eview Batch/Batch Information. uudukko/taulukko on mallipohja mitattavasta alueesta, jossa lukema tallennetaan sijaintiinsa. Jos lukemaa ei syystä tai toisesta voida ottaa tietystä kohdasta, esim. teräsverkon takia, erätietoon voidaan luoda merkintä siitä estetoiminnon (Obst) avulla. Kun anturi irrotetaan pinnasta, painike Save muuttuu painikkeeksi Obst. Kun painat Obst, mittariin tallennetaan merkintä esteestä. Huomaa: Lukemien määrään sisältyy estemerkinnät, mutta ne eivät sisälly tilastolaskelmiin. 12 EÄN TIETOJEN TAKASTELEMINEN 12.1 EÄN TILASTOT (Batch/eview Batch/Statistics) Näyttää erän tilastotiedot: Erän lukemien määrä (n:) Erän lukemien keskiarvo (X:) Erän lukemien alin arvo (Lo:) Erän lukemien ylin arvo (Hi:) Nimellisarvo (x:) Alue ( ): erän lukemien alimman ja ylimmän arvon erotus Keskihajonta (σ:) Alaraja ( ) alarajan alittavien lukemien määrä ( ) Yläraja ( ) ylärajan ylittävien lukemien määrä ( )

26 12 EÄN TIETOJEN TAKASTELEMINEN (jatkuu) 12.2 EÄN LUKEMAT (Batch/eview Batch/eadings) Näyttää erän yksittäiset lukemat aikaleimoineen ja kenttätietoineen (A1, B3 jne, koskee ruudukkoeriä). Selaa lukemia painikkeilla. Siirry seuraavaan tietoikkunaan painikkeella. Käyttöönotetun rajan ulkopuolella olevat arvot ovat punaisia. Niiden vasemmalla puolella on rajakuvake ( tai ) EÄKAAVIO (Batch/eview Batch/Batch Graph) Toiminnon avulla käyttäjä voi tarkastella erän lukemia kaaviomuodossa. Jopa viisi vaakasuoraa akselia näyttävät eri tietoja tai tilastoja: Erän lukemien ylin arvo (Hi:) Erän lukemien alin arvo (Lo:) Erän lukemien keskiarvo (X:) Alaraja ( Yläraja ( ), kun asetettu ja käytössä ), kun asetettu ja käytössä e Erät, joissa on enemmän kuin yksi lukema.

27 12. EÄN TIETOJEN TAKASTELEMINEN (jatkuu) Jos rajat eivät ole käytössä, lukemat näytetään valkoisina palkkeina. Jos rajat ovat käytössä, lukemat näytetään valkoisina palkkeina. ajojen ulkopuolella olevat arvot näytetään punaisina palkkeina. Jos erässä enemmän lukemia kuin yhteen näyttöön mahtuu, yksi palkki koostuu useasta lukemasta. Jos useammasta lukemasta koostuva yksittäinen lukema on rajojen ulkopuolella, koko palkki on punainen. Paina Zoom+ nähdäksesi yksittäiset lukemat, jolloin näet, mitkä lukemat ovat rajojen ulkopuolella. Kun pylväskaavio on zoomattu, 25 ensimmäistä lukemaa näytetään. Voit siirtyä 25 viimeiseen lukemaan painamalla. Paina selataksesi taaksepäin. Paina selataksesi eteenpäin. 25 lukemaa näytetään aina kerrallaan. Paina Zoom- palataksesi alkuperäiseen näkymään, jossa näkyy kaikki erän lukemat. Paina Back palataksesi erän tarkasteluvalikkoon. 27

28 14 VALIKON AKENNE MTG6

29 14 VALIKON AKENNE MTG8 T i e d o t K a l i b r o i n t i T i e d o t L u k e m a t

30 15 TIETOJEN LATAAMINEN 15.1 ELCOMASTEIN KÄYTTÄMINEN TIETOKONEELLA Mittarin mukana toimitetulla ja elcometer.com-osoitteesta ladattavalla ElcoMaster -ohjelmistolla kaikki mittarit voivat lähettää tietoja tietokoneeseen arkistointia ja raportointia varten. Tiedot voidaan siirtää USB-kaapelin tai Bluetooth :n välityksellä. Lisätietoja ElcoMaster :sta saat osoitteesta ELCOMASTE-MOBIILISOVELLUKSEN KÄYTTÄMINEN ElcoMaster -mobiilisovelluksella voit tehdä seuraavaa suoraan tehtaalla tai kentällä: Tallentaa lukemat suoraan mobiililaitteeseen ja sen jälkeen eriin GPS-koordinaateilla. Lisätä valokuvia testattavasta pinnasta. Liittää yksittäiset lukemat tiettyyn sijaintiin kartalla, valokuvassa tai kaaviossa. Tiedot voidaan lähettää mobiililaitteesta tietokoneelle analyyseja ja raportteja varten. Lisätietoja ElcoMaster -mobiilisovelluksista saat osoitteesta

31 15 TIETOJEN LATAAMINEN (jatkuu) Mobiilisovellus on yhteensopiva Androidin versiota 2.1 ja myöhempiä käyttävien älypuhelinten ja tablettien kanssa. Voit asentaa sovelluksen osoitteesta tai Google Play -kaupasta. Noudata näytölle ilmestyviä ohjeita. Made for iphone 6 Plus, iphone 6, iphone 5s, iphone 5c, iphone 5, iphone 4s, iphone 4, ipad Air 2, ipad mini 3, ipad Air, ipad mini 2, ipad (3:s ja 4:s sukupolvi), ipad mini, ipad 2, ja ipod touch (4:s ja 5:s sukupolvi). Voit asentaa sovelluksen osoitteesta tai App Storen kautta. Noudata näytölle ilmestyviä ohjeita. 16 MITTAIN PÄIVITTÄMINEN Mittareiden ohjelmisto voidaan tarvittaessa päivittää uusimpaan versioon ElcoMaster-ohjelmistolla. Kun kytket laitteen tietokoneeseen, jossa on nettiyhteys, ElcoMaster ilmoittaa sinulle uusista päivityksistä. 17 OSAT JA TAVIKKEET 17.1 ANTUIT Luettelon anturit ovat yhteensopivia MTG-sarjan mittareiden kanssa. Anturit ovat valukoteloituja oikealle. Johto on kiinteä osa anturin päätä. Niissä on kaksi elementtiä ja ne ovat älykkäitä. Mittari tunnistaa automaattisesti anturin taajuuden ja halkaisijan liittämisen yhteydessä. Liitetyn anturin tietoja voidaan tarkastella koska vain valitsemalla Menu/About/Transducer Information. MTG6 ja MTG8 toimitetaan ilman anturia tai 5 Mhz:n 1/4 valukoteloidulla kaksiosaisella anturilla. 31

32 17 OSAT JA TAVIKKEET (jatkuu) Ota huomioon materiaali, taajuus ja halkaisija valitessasi anturia. Tuotenumero Taajuus Halkaisija Seuraaviin mittauksiin C/I P T/P G/F T/G S G A T TXC1M00EP-2 1,0 MHz 1/2" TXC2M25CP-2 2,25 MHz 1/4" TXC2M25EP-2 2,25 MHz 1/2" TXC3M50EP-1 3,5 MHz 1/2" TXC5M00BP-4 5,0 MHz 3/16" TXC5M00EP-3 5,0 MHz 1/2" TXC5M00EP-4 5,0 MHz 1/2" TXC5M00CP-4 5,0 MHz 1/4" TXC5M00CP-6 5,0 MHz 1/4" TXC5M00CP-8# 5,0 MHz 1/4" TXC7M50BP-3 7,5 MHz 3/16" TXC7M50CP-4 7,5 MHz 1/4" TXC7M50CP-5 7,5 MHz 1/4" TXC10M0BP-1 10,0 MHz 3/16" TXC10M0CP-4 10,0 MHz 1/4" Symbolit C/I = Valurauta P = Muovi T/P = Ohut muovi G/F = Lasikuitu T/G = Ohut lasikuitu S = Teräs G = Lasi A = Alumiini T = Titaani Pinnoitteen paksuus, voimakkaasti vaimennettu anturi ThruPaint -tekniikalla. Soveltuu vain Kaiku-Kaiku - mittaukseen, katso kohta 4.6 Mittaustilan valinta. # Korkean lämpötilan anturi. Sopii jopa 343 C:n pintojen mittaamiseen. Korkean tarkkuuden anturi paremmalla erottelukyvyllä. Ihanteellinen ohuiden materiaalien mittaamiseen. Voit käyttää muita antureita sovittimella, katso kohta 17.4 Anturisovitin. Täydellisen anturiluettelon löydät osoitteesta elcometerndt.com 31

33 17 OSAT JA TAVIKKEET (jatkuu) 17.2 KALIBOINTIVAKIOT Kalibrointivakiot ovat saatavilla sarjoina tai yksittäin, jolloin voit valita käyttötarkoitukseesi soveltuvat paksuudet itse. Elcometerin kalibrointivakiot valmistetaan 4340-teräksestä ±0,1 %:n toleranssilla nimellispaksuudesta. Kalibrointivakiosarjat ja yksittäiset vakiot toimitetaan kalibrointitodistuksella. Kuvaus Tuotenumero Kalibrointivakiosarja; T920CALSTD-SET1 Nimellispaksuus 2 30 mm g Sisältää nimellispaksuudet 2, 5, 10, 15, 20, 25 ja 30 mm, telineen ja kalibrointitodistuksen. Kalibrointivakiosarja; T920CALSTD-SET2 Nimellispaksuus mmg Sisältää nimellispaksuudet 40, 50, 60, 70, 80, 90 ja 100 mm, telineen ja kalibrointitodistuksen. Kalibrointivakioteline jopa 100 mm:n paksuuksiing T920CALSTD-HLD Huomaa: Elcometer suosittelee, että kalibrointivakiot kääritään korroosionestokalvoon, kun niitä ei käytetä. f Pyynnöstä saatavilla muista materiaaleista valmistettuja kalibrointivakioita. Saat lisätietoja ottamalla yhteyttä Elcometeriin. g Tuumakoot ovat suuntaa-antavia. Kalibrointivakiot valmistetaan ja mitataan millimetreissä

34 17 OSAT JA TAVIKKEET (jatkuu) Tuotenumero YKSITTÄISET KALIBOINTIVAKIOT Nimellispaksuus mm Tuotenumero Nimellispaksuus tuumaa mm tuumaa g g T920CALSTD-2 2 0,08 T920CALSTD ,57 T920CALSTD-5 5 0,20 T920CALSTD ,97 T920CALSTD ,39 T920CALSTD ,36 T920CALSTD ,59 T920CALSTD ,76 T920CALSTD ,79 T920CALSTD ,15 T920CALSTD ,98 T920CALSTD ,54 T920CALSTD ,18 T920CALSTD ,94 Huomaa: Elcometer suosittelee, että kalibrointivakiot kääritään korroosionestokalvoon, kun niitä ei käytetä ULTAÄÄNEN KYTKENTÄAINE Mittari ei toimi oikein, jos anturin ja mitattavan materiaalin välillä on ilmaa. Se voidaan välttää käyttämällä kytkentäainetta. 120 ml:n pullo kytkentäainetta sisältyy mittarin toimitukseen. Muita kokoja ostettavissa erikseen. Kuvaus Tuotenumero Kytkentäaine ultraäänelle, 120 ml T Kytkentäaine ultraäänelle, 300 ml T Kytkentäaine ultraäänelle, 500 ml T Kytkentäaine ultraäänelle, 3,8 litraa (gallona) T Kytkentäaine ultraäänelle - T korkean lämpötilan, 60 ml Korkean lämpötilan antureita varten. Sopii jopa 510 C:n pintojen mittaamiseen, katso 17.1 Anturit. g Tuumakoot ovat suuntaa-antavia. Kalibrointivakiot valmistetaan ja mitataan millimetreissä

35 17 OSAT JA TAVIKKEET (jatkuu) 17.4 ANTUISOVITIN Sovittimen avulla voit kytkeä kaksiosaiset ei-älyanturit ja muut Elcometerin ja muiden valmistajien Lemo-liittimellä varustetut anturit MTGtuotesarjan mittareihin. Katso kohta 17.1 Anturit. Liitä sovitin mittarin anturiliittimeen yhdistääksesi kaksiosaiset eiälyanturit. Noudata näytön ohjeita. Kuvaus Kaksiosaisen anturin sovitin Tuotenumero T TAKUUEHDOT MTG-anturille myönnetään 12 kuukauden valmistusvirhetakuu, johon ei sisälly likaantuminen ja kuluminen. Takuu voidaan pidentää kahden vuoden mittaiseksi 60 päivän kuluessa ostopäivästä osoitteessa Anturit toimitetaan kolmen kuukauden takuulla. 19 TEKNISET TIEDOT Malli MTG6 MTG8 Paksuusalueb Nopeusalue Tarkkuus Tarkkuus Mittausnopeus Luotaaminen pulssilla: 0, mm Kaiku-Kaiku ThruPaint : 5,00 25,40 mm m/s ±1 % tai 0,05 mm, suurimman ollessa määräävä. 0,1 mm tai 0,01 mm, valittavissa 4 Hz (4 mittausta sekunnissa) 8 Hz (8 mittausta sekunnissa) 16 Hz (16 mittausta sekunnissa)

36 Mittarin muisti Käyttölämpötila Yhteen erään jopa lukemaa C Jopa lukemaa erään Virtalähde Paristojen kestoh Mittarin paino Mittarin ulkomitat 2 x AA-paristoa Alkali: Noin 15 tuntia Litium: Noin 28 tuntia 210 g (mukaan lukien paristot, ilman anturia) 145 x 73 x 37 mm ilman anturia Voidaan käyttää alla mainittujen standardien mukaisesti: ASTM E 797, EN 14127, EN b h Mittausalue riippuu mitattavasta materiaalista ja käytettävästä anturista. Jatkuvassa mittaustilassa 4 Hz nopeudella. Ladattavien paristojen kesto voi vaihdella

37 20 OIKEUDELLISET HUOMAUTUKSET JA LAINSÄÄDÄNNÖLLISET TIEDOT Elcometer MTG6 ja MTG8 ovat radio- ja telepäätelaitedirektiivin mukaisia. USB-liitin on tarkoitettu vain tietojen siirtämistä varten. Sitä ei saa kytkeä verkkovirtaan USB-adapterin avulla. ACMA-vaatimustenmukaisuusmerkintä on saatavilla kohdasta: Menu/About/Legal/egulatory. Laite on FCC-sääntöjen osan 15 mukainen. Seuraavat kaksi ehtoa koskevat laitteen käyttöä: (1) laite ei saa aiheuttaa haitallisia häiriöitä ja (2) laitteen on kestettävä siihen kohdistuvat häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa epätoivottavaa toimintaa. Giteki-merkintä, sen määräysnumero ja FCC-tunnus sekä Bluetooth SIG QDID ovat saatavilla kohdasta: Menu/About/Legal/egulatory. HUOMAA: Laite on testattu, ja sen on todettu täyttävän luokan B digitaalisen laitteen rajoitukset FCCsääntöjen osan 15 mukaisesti. ajoitukset on suunniteltu tarjoamaan kohtuullista suojaa haitallista häiriötä vastaan asuinrakennuksessa. Laite luo, käyttää ja voi säteillä radiotaajuusenergiaa. Se voi myös aiheuttaa haitallista häiriötä radioliikenteelle, jos asennusta ei tehdä ohjeiden mukaisesti. Emme kuitenkaan takaa, ettei laite aiheuttaisi häiriötä tietyille laitteille. Jos laite aiheuttaa radio- tai televisiosignaaleihin haitallista häiriötä, joka voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kannustetaan yrittämään häiriön poistamista seuraavin tavoin: suuntaa tai sijoita vastaanottoantenni uudelleen lisää etäisyyttä laitteen ja vastaanottimen välille kytke laite ja vastaanotin pistorasioihin, jotka ovat eri virtapiireissä pyydä neuvoa kokeneelta radio- tai TV-teknikolta. Jotta laite täyttäisi FCC:n mobiililaitteen ja tukiaseman radiotaajuusaltistusvaatimukset, käytön aikana laitteen antennia on pidettävä vähintään 20 cm:n päässä laitetta käyttävästä henkilöstä. Laitteen käyttäminen pienemmällä etäisyydellä ei ole suositeltavaa. Lähettimen antenni(t) eivät saa sijaita eikä niitä saa käyttää muun antennin tai lähettimen yhteydessä. Laitteen muokkaaminen tai muutokset, jotka eivät ole valmistajan hyväksymiä, voivat tehdä laitteesta sellaisen, ettei sitä FCC:n säädösten nojalla enää saa käyttää. Laite täyttää Industry Canadan SS-standardin vaatimukset. Seuraavat kaksi ehtoa koskevat laitteen käyttöä: (1) laite ei saa aiheuttaa häiriöitä ja (2) laitteen on kestettävä häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa epätoivottavaa toimintaa laitteessa. Industry Canadan säädösten mukaan radiolähetintä saa käyttää vain sen tyyppisellä antennilla ja sillä vahvistuksella (tai pienemmällä), jonka Industry Canada on hyväksynyt. Potentiaalisen muihin kohdistuvan radiohäiriön ehkäisemiseksi antennin tyyppi ja sen vahvistus on valittava niin, ettei vastaava isotrooppinen säteilyteho (e.i.r.p) ole suurempi kuin onnistunut kommunikointi edellyttää. Tämä luokan B digitaalinen laite täyttää ICES-003:ssa esitetyt vaatimukset. ja ElcoMaster ovat Elcometer Limitedin rekisteröimiä tavaramerkkejä. Bluetooth on Bluetooth SIG Incin omistama tavaramerkki, jota Elcometer Limited käyttää lisenssin nojalla. Made for iphone 6 Plus, iphone 6, iphone 5s, iphone 5c, iphone 5, iphone 4s, iphone 4, ipad Air 2, ipad mini 3, ipad Air, ipad mini 2, ipad (3:s ja 4:s sukupolvi), ipad mini, ipad 2, ja ipod touch (4:s ja 5:s sukupolvi). Made for ipod, Made for iphone ja Made for ipad kertovat, että sähkölaite on suunniteltu kytkettäväksi ipodiin, iphoneen tai ipadiin ja että kehittäjät ovat vahvistaneet laitteen vastaavan Applen suorituskykyvaatimuksia. Apple ei ole vastuussa laitteen käytöstä tai sen turvallisuusstandardien ja säädöstenmukaisuudesta. Huomaa, että laitteen käyttäminen ipodin, iphonen tai ipadin kanssa voi vaikuttaa langattomaan suorituskykyyn. ipad, iphone, ipod touch ovat Apple Incin rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. App Store on Apple Incin rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. Google Play on Google Incin omistama tavaramerkki. Kaikki muut tavaramerkit ovat omistajiensa omaisuutta

38 20 MAAHANTUOJAN YHTEYSTIEDOT YTM-Industrial Oy Tiilenlyöjänkuja 9 B, FIN Vantaa Vaihteen puhelinnumero: Yrityksen sähköpostiosoite: ytm.info@ytm
