Nimi: K 315 L EC KANAVAPUHALLIN Tuotenro.: 2585

Koko: px

Aloita esitys sivulta:

Download "Nimi: K 315 L EC KANAVAPUHALLIN Tuotenro.: 2585"

Aarne Jurkka
5 vuotta sitten
Katselukertoja:

pyörimisnopeudensäädin Sisäänrakennetut lämpökytkimet Toimitetaan kiinnityskannakkeilla Kaikissa K EC-sarjan kanavapuhaltimissa on vähintään 25 mm pitkät liitosyhteet kanavaan.

1 K 315 L EC KANAVAPUHALLIN Tuotenro Document type: Tuotekortti Document date: Generated by: Systemair online katalogi Kuvaus EC-moottori, korkea hyötysuhde Kierrosluku säädettävissä % Integroitu pyörimisnopeudensäädin Sisäänrakennetut lämpökytkimet Toimitetaan kiinnityskannakkeilla Kaikissa K EC-sarjan kanavapuhaltimissa on vähintään 25 mm pitkät liitosyhteet kanavaan. Puhaltimissa on taaksepäinkaartuvat siivet ja ulkoroottorimoottorit. FKkanavaliitin helpottaa asennusta ja huoltoa sekä estää tärinän siirtymisen kanavistoon. Puhaltimet toimitetaan kytkentärasiaan sijoitetulla potentiometrilla, jolla haluttu toimintapiste on helposti aseteltavissa. Säätö on myös mahdollista ulkoisen jänniteviestin avulla (0-10 V). Puhaltimen jakorasian tiiveysluokka on IP 55 ja M 20 kaapelin tiivisteen luokka on IP 68. Moottorit on suojattu ylikuumenemiselta sisäänrakennetuilla lämpökytkimillä. Lämpösuojan kuittaus tapahtuu syöttöjännitteen poiskytkemisellä noin 10 min ajaksi. Vaippa on prässätty galvanoidusta teräslevystä. Puhaltimet täyttävät tiiveysluokan C vaatimukset.puhaltimia on mahdollista käyttää ulkona ja kosteissa tiloissa edellyttäen, että ne pyörivät jatkuvasti jollakin nopeudella. Tekniset tiedot Default group Jännite 230 V Taajuus 50/60 Hz Vaihe 1 ~ Input power (P1) 340 W Virta 2,08 A Maksimi ilmavirta 481 l/s Kierrosta minuutissa 2719 kierrosta minuutissa Kuljetetun ilman maksimilämpötila 55 C Kuljetetun ilman maksimilämpötila kierroslukusäädössä 55 C Äänenpainetaso 3 m 57,2 db(a) Paino 7,2 kg Eristysluokka B Kotelointiluokka, moottori IP44 IP ErP ErP -valmis ErP 2016/ErP 2018 Lisävarusteet Sähkölaitteet HR1 Huonehygrostaatti IP21 (5150) RT 0-30 Huonetermostaatti (5151) 1 / 5

CO2RT-R-D Transmitter (6993) Liiketunnistin/IR24-P (6995) MTV-1/010 Säädin EC-puhaltim.

Kosteussäädin (24807) EC-Basic-T Lämpötilasäädin (24805) EC-Basic-U universal 0-10V (24806) EC-Basic-CO2 and temperature (24808) CBC 000-AE04-01 IP20 (9908) CXE/AVC Modbus (37256)

Kanavalämmitin 400V (5387) CBM 315-9,0 Kanavalämm. 400V (5485) VBF 315 Lämmitin + suod.

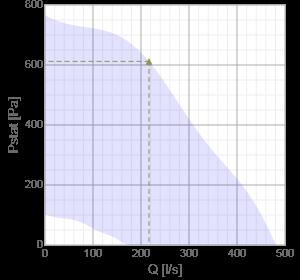

2 CO2RT-R-D Transmitter (6993) Liiketunnistin/IR24-P (6995) MTV-1/010 Säädin EC-puhaltim. (30650) DMD-C Pressure controller (15793) MTP 10 Säädin EC-puhaltimille (32731) EC-Vent Room Unit (3018) EC-Vent control board (3115) REV-3POL/03 ON/OFF (33978) EC-Basic-H Kosteussäädin (24807) EC-Basic-T Lämpötilasäädin (24805) EC-Basic-U universal 0-10V (24806) EC-Basic-CO2 and temperature (24808) CBC 000-AE04-01 IP20 (9908) CXE/AVC Modbus (37256) MTP 20, on/off, 3-step (310220) Varusteet CB 315-6,0 Kanavalämmitin 400V (5374) CB 315-9,0 Kanavalämmitin 400V (5375) CB 315-3,0 Kanavalämmitin 230V (5386) CB Kanavalämmitin 400V (5387) CBM 315-9,0 Kanavalämm. 400V (5485) VBF 315 Lämmitin + suod. EU5 (1734) CWK ,5 Kanavajäähdytin (30025) VBC Kanavalämmitin(vesi) (5461) LDC Äänenvaimennin (5197) FFR 315 Suodatinkotelo (1779) FGR 315 Suodatinkotelo (1818) FK 315 Kanavaliitin (1613) VKK 315 Kanavasuljin (1628) RSK 315 Perhospelti (5604) SG 315 Suojaverkko (5611) VK 30 Sälesuljin (5641) VBC Water heating batt (9844) Kaaviot Kaaviot Toimintapiste 2 / 5

3 Maks. hyötysuhde Q [l/s] Ps [Pa] P [W] Toimintapiste n [kierrosta minuutissa] I [A] SFP [W/(l/s)] ,98 1,5 230 U [V] Akustiset tiedot Äänen tehotaso k 2k 4k 8k Yht. Imupuoli db(a) Painepuoli db(a) Ympäristö db(a) Mitat A B C D E (F) K 100 EC K 125 EC K 160 EC K 200 EC K 250 EC ,5 144, K 315 M EC ,5 160, K 315 L EC ,5 160, Kytkentäkaavio Internal potentiometer, default 3 / 5

4 Terminal Cable Description 1 White Tacho output, Isink max 10mA 2 Blue GND 3 Yellow Control input 0-10 VDC/PWM 4 Red Output 10 VDC max 1.1 ma Liitteet EC-fans_Operation_and_maintenance_instr _206268_CE_A013.pdf (2,55MB) Spesifikaatio teksti K 315L EC Circular duct fan made of steel, EC DN160, 230V50Hz, 1~, imp. backw. curved Centrifugal circular duct fan designed for easy and direct installation in ducts. Galvanized sheet steel housing. Circular connection spigot, length 25mm, acc. to EN1506:1997 Free-running, backward curved centrifugal impeller made of plastic. Balancing made to G 6.3, motor compl. with impeller statically and dynamically balanced in two planes acc. to DIN ISO 1940 T.1. Energy-saving, energy-efficient EC-external rotor motor, maintenance-free, the motor is placed inside the air flow for cooling. Integrated, electronic motor protection. Integrated speed controller, the fan is equipped with a potentiometer (0-10V) to set the operating point directly. The potentiometer is factory-set to a value between 6 and 10V. Silent, long-life ball bearings. Terminal box (IP55) on the casing. Mounting brackets included in delivery. For indoor, outdoor installation as well as in wet areas. Air leakage class C acc. to EN 12237:2003. Installation in any mounting position. PRODUCT: SYSTEMAIR TYPE: K 315L EC 4 / 5

5 Item no / 5
