2 2 Tehokasta, menestyksellistä ja mobiilia vedenhallintaa Suurten julkisten rakennusten, kuten uimahallien, urheilukeskusten, toimistojen, lentokenttien tai teollisuuslaitosten tekniset vesikalusteet voidaan tänä päivänä automatisoida älyrakentamisen avulla, jolloin niitä voidaan myös ohjata ja valvoa keskitetysti. Tavoitteena on rakennuksen energiatehokkuuden optimointi, käyttökustannusten säästäminen ja rakennusturvallisuuden parantaminen. Franke Water Systems tarjoaa optimaalisia saniteettiratkaisuja rakennusten kestävän kehityksen mukaiseen käyttöön. AQUA 3000 open -vedenhallintajärjestelmä luo tasapainon ekologisuuden ja taloudellisuuden, hygienian ja kulutuksen sekä suunnittelun ja käytön välille. Harkittu, täydellinen vedenhallintajärjestelmä takaa kaikkien liitettyjen komponenttien taloudellisen käytön ja mahdollistaa liittämisen esim. KNX-IP:n kautta ylemmän tason verkkoon standardin mukaisen RJ45-liitännän avulla. Franke on ollut jo vuodesta 2016 lähtien myös KNX Association -yhdistyksen jäsen. AQUA 3000 open tekee suurten juomavesijärjestelmien vesikalusteiden veden- ja energiankulutuksesta entistä tehokkaampaa. Tavoitteena on taata paras mahdollinen juomavesihygienia jokaisessa rakennuksen vedenottopisteessä. Samalla suojellaan rajallisia luonnonvaroja, kuten energiaa ja vettä, ja vähennetään CO2-päästöjä. Esimerkki AQUA 3000 open -järjestelmästä: Realschule im Blauen Land -koulu, Murnau

3 3 Juomavesihygienia älykkäästi ja helposti: AQUA 3000 open Puhtaan ja laadukkaan veden saatavuus on ratkaisevan tärkeää elämänlaadun kannalta. EU-jäsenvaltioiden sitoutuvat juomaveden laadun direktiiveihin (EU-juomavesidirektiivi 98/83/EY) saavuttaakseen tämän tavoitteen. Vaadittujen laatustandardien toteutuksesta vastaa jokainen EU-maa vapaasti. Pääasiassa vedestä tutkitaan erilaisia parametreja mm. fysikaaliskemiallisia, sensorisia tai mikrobiologisia. Virheellisesti rakennetuissa tai käytetyissä juomavesijärjestelmissä voi "puhdas" vesi likaantua ja saastuttaa koko rakennuksen vedenkierron. Pääsyinä tähän ovat veden seisominen ja kriittiset lämpötilat. Juomavesijärjestelmän sisältämät mikrobit ja bakteerit (kuten legionella) lisääntyvät parhaiten lämpötilan ollessa C. Tartunta tapahtuu kosketuksetta hengitettäessä pienen pieninä vesipisaroina esimerkiksi suihkussa. AQUA 3000 open -vedenhallintajärjestelmän avulla voidaan välttää veden seisominen ja kriittiset lämpötilat. Kestävä Joustava, laajennettava ja pitkäaikainen järjestelmä, joka voidaan helposti yhdistää kiinteistönhallintajärjestelmään. Hygieeninen Säännölliset hygieniahuuhtelut ja lämpödesinfiointiohjelmat takaavat juomaveden korkean laadun. Taloudellinen Tehokas ja tarkoituksenmukainen luonnonvarojen (veden, energian, ajan) käyttö tekee saniteettijärjestelmästä tuottoisan. AQUA 3000 open -vedenhallintajärjestelmä on ohjelmoitavissa yksikkökohtaisesti, ja sitä voidaan laajentaa tarpeen mukaan. Järjestelmä voidaan liittää suihkuihin, pesuallashanoihin ja huuhtelulaitteisiin sekä muihin järjestelmäkomponentteihin, kuten Franke Water Systemsin lämpötila-antureihin. AQUA 3000 open -järjestelmä mahdollistaa seuraavat toiminnot: hygieniahuuhtelut, termisen desinfioinnin, käyttötilojen vaihtokytkennät, puhdistuskatkaisun, järjestelmän häiriöilmoitukset, kuten vuotojen havaitsemisen, sekä tilastotoiminnot siihen liitettyjen hanojen, venttiilien ja järjestelmäkomponenttien osalta. Toimiaikoja, käyttömääriä, hygieniatoimintoja ja niiden lämpötilojen raja-arvoja voidaan valvoa ja säätää huone- ja jopa laitekohtaisesti. Järjestelmä tunnistaa Juomavesihygienia älykkäästi ja helposti: AQUA 3000 open Joustava, laajen- nettava ja siten pitkäaikainen järjestelmä, joka voidaan helposti yhdistää kiinteistönhallintajärjestelmään. Säännölliset hygieniahuuhtelut ja lämpödesinfiointiohjelmat takaavat juomaveden korkean laadun. Mikäli järjestelmässä tulee toimintahäiriöitä huuhteluissa, järjestelmä ilmoittaa niistä. Sisäänrakennetulla verkkopalvelimella varustettu Ethernet-CAN-väyläohjain (ECC2) tukee koko juomavesijärjestelmän mobiilia ohjausta ja valvontaa asennuskohteessa. Kaikkien yhteen ECC2-ohjaimeen liitettyjen hanojen jako ryhmiin (jopa kahdeksaan ryhmään) mahdollistaa rakennuksen huoneittaisen jaottelun sekä erityistoimintojen tehokkaan ja luotettavan toteutuksen. Kaikki hanojen tiedot ja asiaankuuluvat parametrit voidaan lukea suoraan csv-muodossa päivämäärällä ja kellonajalla merkittyinä. Helposti luettava, valaistu näyttö helpottaa tietojen lukemista ja valikoiden selaamista.

4 4 Mukautuvat järjestelmäkomponentit AQUA 3000 open älykkäät pesu-, suihku- ja huuhtelulaitteet Kiinteistötaso Laitteistotaso Elektroniikkamoduuli lisävarustevalikoimasta F5-pesuhanat Integroitu elektroniikkamoduuli A3000 open - huuhtelulaitteistot

5 5 AQUA 3000 open -yhteensopiva Mahdollisuus yhdistää sopivalla elektroniikkamoduulilla AQUA 3000 open -vedenhallintajärjestelmään ja F5E-hanoihin *) AQUA 3000 open Verkkotoiminen hana Elektroniikkamoduuli kuuluu toimituslaajuuteen *) F5-suihkuhanat AQUA 3000 open -järjestelmän avulla voidaan mikä tahansa saniteettitila yhdistää kiinteistön verkkoon ja liittää rakennuksessa valmiina olevaan ohjaustekniikkaan yleisten tiedonsiirtoprotokollien avulla. ECC2-ohjausyksikkö muodostaa yhteyden kiinteistöverkkoon. Se kommunikoi kunkin laitteen kanssa elektroniikkamoduulin kautta. Älykäs elektroniikkamoduuli muodostaa kyseisen laitteen sydämen. Kaikkiin AQUA 3000 openin kanssa yhteensopiviin F5-pesu- ja suihkuhanoihin on saatavana sopiva elektroniikkamoduuli lisävarusteena. Oli kyseess hana, suihku, WC- tai urinaalihuuhtelu, ne on helppo yhdistää järjestelmään vain kytkemällä EM-moduuli laitteeseen jolloin ne on heti käyttövalmiita Plug and Play helpottaakseen asentamista. Kaikissa hanoissa on elektroniikkamoduulin myötä käytettävissä käyttötarkoitukseen sopivat tärkeiden vedenjakelutoimintojen ohjelmat riippumatta ylemmän tason ohjauksesta. Lisäksi yksilöllinen sarjanumero toimii pohjana laajemmille ohjaustoiminnoille. Parametrointivaihtoehdot Älykkäissä hanoissamme on seuraavat toiminnot: A3000 open -suihkuhanat Yksinkertaiset parametriasetukset Tarpeenmukaiset vedenjakelutoiminnot Ohjelmien ja tilojen vaihtokytkennät Huippukuormituksen optimointi ja samanaikaisuuden esto Maksullinen vedenjakelu AQUAPAY-järjestelmällä Turvakatkaisut Puhdistuskatkaisut Tilastotoiminnot ja lämpötilaprotokollat Automaattiset hygieniahuuhtelut Lämpödesinfiointiohjelmat *) AQUA 3000 open -järjestelmävaruste on tilattava kohdekohtaisesti erikseen.

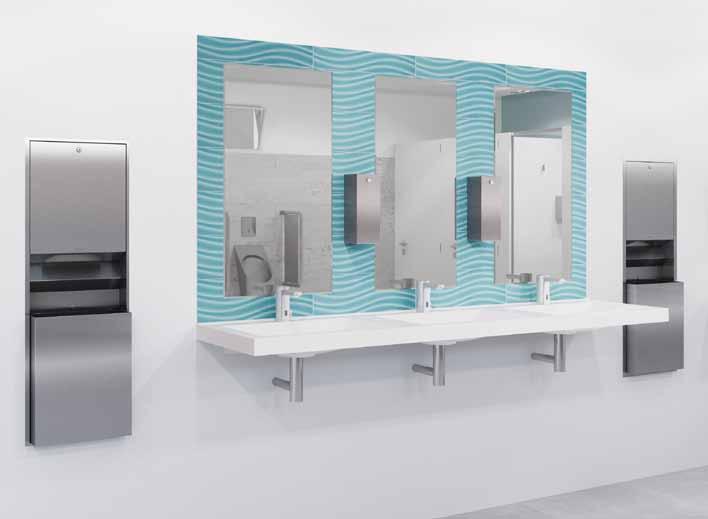

6 6 Tarkkaan määritellyt kohdekohtaiset asetukset takaavat optimaaliset tulokset Älykäs hanatekniikka ja AQUA 3000 open -järjestelmän avoin järjestelmärakenne mahdollistavat kustomoidun vedenjakelutoimintojen käyttöönottomisen niin uusissa kuin j o käytössä oleveissa rakennuksissa. Järjestelmä voidaan ottaa käyttöön koska tahansa. Seuraavat parametrivaihtoehdot osoittavat monet erilaiset saniteettilaitteistojen käyttäjäystävälliset ja älykkäät ohjausmahdollisuudet, joilla vähennetään rakennuksen järjestelmien käyttöä säästäen resursseja 1 Yksinkertaiset parametriasetukset Kohdekohtaisia ohjelmaparametreja voidaan säätää verkkoselaimella. - Lämpödesinfiointi - Hygieniahuuhtelut - Puhdistuskatkaisu - Käyttötilojen vaihtokytkennät - Samanaikaisuuden esto - Vuotojen tunnistaminen - Kootut häiriöilmoitukset - Seurantaohjaukset - Ulkoiset venttiilit

7 7 2 Tarvepohjaiset vedenjakelutoiminnot Elektroniikkamoduuli ohjaa automaattisesti käyttötarkoituksesta riippuvaisia perustoimintoja, kuten vedenvirtauksen käynnistystä ja pysäytystä sekä virtausaikaa. Erilaisia ohjelmamukautuksia, kuten yksilöllisiä hygieniahuuhtelutoimintoja ja huippukuormitusohjelmia, voidaan säätää asiakkaan toivomuksesta käyttöönoton yhteydessä Ohjelmien ja tilojen vaihtokytkennät Kaikissa hanoissa on 2 vaihtoehtoista ohjausohjelmaa (vedenjakelutoimintoa), jotka on tallennettu elektroniikkamoduuliin. Tilan vaihtamiseksi, esim. päivä/yö, koulu/yhdistys, maksullinen/maksuton vedenjakelu, opetus/ loma, stadion/tauko, tila varattu / ei varattu jne., haluttu ohjelma voidaan kytkeä ECC2- ohjausyksikön tai verkkoselaimen kautta. Valinnainen, maksulliseen vedenjakeluun tarkoitettu AQUAPAY-moduuli lisää tehokkuutta, sillä tällöin käyttäjät käyttävät vettä tietoisemmin. 4 Huippukuormituksen optimointi Huippukuormituksen optimointitoiminnot on tallennettu elektroniikkamoduuleihin, ja ne voidaan aktivoida toiminto-ohjelmissa. Käyttäjäkohtainen virtausajan rajoitusohjelma ohjaa vedenjakelua hanan käyttötiheydestä riippuen. Samanaikaisuuden eston ansiosta hanat huuhtelevat peräkkäin

8 8 5 Maksullinen vedenjakelu AQUAPAY-järjestelmällä Maksullisessa vedenjakelussa voidaan käyttää kolikkokäyttöistä AQUAPAY-vedensyöttöjärjestelmää. Tämä voidaan toteuttaa kahdella tavalla. ECC2 Kolikkomoduuli voidaan yhdistää koko laitteistoverkkoon ohjaamaan yhdessä ECC:n kanssa jopa 31 hanaa. Vaihtoehtoisesti AQUAPAYkolikkomoduuli voidaan yhdistää suihkuun. 6 Turvakatkaisut Jos hanaa käytetään termisen desinfioinnin aikana, terminen desinfiointiohjelma keskeytyy välittömästi. Samoin turvakatkaisu katkaisee vedentulon epäasianmukaisen käytön vuoksi, esim. jos hanaa avataan tauotta. 7 Puhdistuskatkaisu Tämä toiminto varmistaa, että saniteettitilat voidaan puhdistaa. Se estää hanojen tahattoman aukeamisen.

9 9 8 Tilastotoiminnot ja lämpötilaprotokollat Lämpötila-arvot ja muut tärkeät järjestelmätiedot, kuten suoritetut hygieniahuuhtelut tai lämpödesinfioinnit tallentuvat muistiin. Tiedot voidaan siirtää USB-tikulle tai ladata verkkoselaimella. Järjestelmä takaa hygieenistä juomavettä myös vaihtelevilla käyttöajoilla Kätevästi hygieniahuuhteluiden tai lämpödesinfioinnin avulla Seuraavat toiminnot on suunniteltu ennaltaehkäisemään ja käsittelemään juomavettä. Ne poistavat sekä parantavat juomaveden laatua ennaltaehkäisemään biologisen kalvon, mikrobien ja bakteerien kehittymisen vesijohdoissa (pääsääntöisesti legionella). Tarvittavien lämpödesinfiointien kesto ja välit voidaan asettaa yksilöllisesti samoin kuin seisovan veden ehkäisyssä käytettävät automaattiset hygieniahuuhtelut. Kaikki tilastotiedot tallentuvat ECC2:teen,ja ne voidaan lukea sieltä USB:n kautta. Onnistuneeen hygieniatoimenpiteiden mittaamiseksi on huolehdittava säännöllisen näytteiden tarkastelu. 9 Automaattiset hygieniahuuhtelut Elektroniikkamoduuleihin tallennetuissa hygieniahuuhteluohjelmissa on kohdekohtaisesti 3 ohjaustoimintoa: - Kiinteillä aikaväleillä suoritetaan hanan automaattinen hygieniahuuhtelu. - Dynaamiset hygieniahuuhtelut aktivoituvat määritetyn ajan kuluttua hanan viimeisestä käytöstä (tehtaalla esiasetettu 24 tuntia viimeisen käytön jälkeen). - Lämpötilaohjatut hygieniahuuhtelut aktivoituvat valinnaisiin lämpötila-antureihin liitettyinä kylmän ja/tai lämpöisen veden puolen lämpötilanvalvonnan pohjalta.

10 10 10 Lämpödesinfiointiohjelmat Lämpödesinfioinnin (TD) tärkeimmät parametrit (vaikutusaika, veden virtausaika, lämpötilanvalvonta) on tallennettu kunkin yksittäisen hanan elektroniikkamoduuliin. Myös lämpötilaprotokollat tallennetaan sinne. Lämpökäsittely voidaan käynnistää digitaalisen tulon avulla ECC2- ohjausyksiköstä tai verkkoselaimesta. Valittavana on dynaaminen, lämpötilaohjattu tai aikaohjattu desinfiointiohjelma. Lisäksi valinnainen vedensyöttö viimeiseen hanaan takaa kierrätysputken nopean läpijuoksutuksen kuumalla vedellä, ja lämpödesinfiointi voidaan suorittaa tehokkaasti ja nopeasti.

11 11 AQUA 3000 open -järjestelmärakenne Verkosto-, kiinteistö- ja laitteistotaso AQUA 3000 open -vedenhallintajärjestelmä jakautuu laitteisto-, kiinteistö- ja verkkotasoon. Laitteistotasolla ECC2- ohjausyksikköön kokoaa laitteet yhteen CAN-väylään verkkoon, jossa voi samanaikaisesti olla maksimissaan 32 laitetta. Samanaikaisesti ECC2-ohjausyksikkö muodostaa siirtymän verkkotasolle. Suuremmissa kohteissa voidaan käyttää useampia ECC2- ohjausyksiköitä. Yksittäisten ECC-ohjausyksiköiden RJ45- liitäntöjen avulla voidaan kaikki kiinteistöön asennetut laitteistot liittää yhteen tietokoneeseen tai kytkeä olemassa olevaan kiinteistötekniikkaan (BMS), jolloin kaikkia laitteita voidaan hallita ja ohjata keskitetysti. Verkkotaso Yhteydet Ethernet, BacNet, ModBus, KNX Kiinteistötaso Laitteistotaso Verkoston laitteistoryhmät

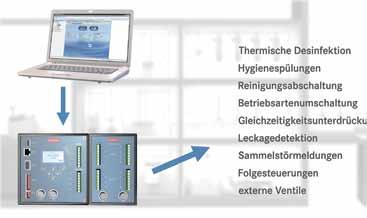

12 12 ECC2-ohjausyksikkö ja lisämoduulit Laitteisto- ja kiinteistötason verkottuminen ECC2-ohjausyksikön (ECC = Ethernet-CAN-väyläohjaimen) ja integroidun WWW-palvelimen avulla voidaan verkkotasolle asettaa muita lisätoimintoja ja jopa liittää se kiinteistönhallintajärjestelmään ja muihin IoT-liitäntöihin. Integroitu näyttö helpottaa käyttöä. Valinnaisia laajennusvaihtoehtoja voidaan käyttää kahden eri laajennusmoduulin avulla, joita ovat I/O-moduuli digitaalisilla tuloilla ja lähdöillä seurantaohjausta varten sekä GSM-moduuli mobiilia etähuoltoa varten. 1 ECC2-ohjausyksikkö 2 I/O-laajennusmoduuli 3 Radiomoduuli GSM

13 13 ECC2:n, I/O- ja GSM-moduulin toiminnot yhdellä silmäyksellä Tehtaalla ohjelmoidut digitaaliset lähdöt Lämpödesinfiointi aktiivinen Lämpödesinfiointi keskeytetty Lämpödesinfioinnin turvakatkaisu Kootut häiriöilmoitukset Tehtaalla ohjelmoidut digitaaliset tulot Lämpödesinfioinnin käynnistys Lämpödesinfioinnin keskeytys Käyttötilojen vaihtokytkennät Lähtöjen kuittaus, esim. koontihäiriöiden kohdalla Kutakin 5:tä digitaalisten tulojen ja lähtöjen toimintoa kohden tarvitaan I/O-laajennusmoduuli 2. Jos laitteet liitetään järjestelmäjohdolla ECC2-ohjausyksikköön, tämä huolehtii jännitteensyötöstä (24 V DC, 60 W) ja tästä eteenpäin tiedonsiirrosta CANverkossa. Monitoimiyksikköä voidaan yhä käyttää seurantaohjaukseen. GSM-radiomoduulin 3 avulla voidaan lähettää etävalvontatiedot ja järjestelmätiedotukset (esim. häiriöilmoitukset tai lämpödesinfioinnin käynnistys) tekstiviestillä jopa 5 vastaanottajalle. Tämä edellyttää SIM-korttia, palvelusopimusta, UMTS-mobiiliverkkoa ja mahdollista antennia rakennuksen yksilöllisestä vastaanottosignaalin voimakkuudesta riippuen. Tiedonsiirto ECC2-toiminnanohjausjärjestelmässä on standardoitu tiedonsiirtoliitäntä tietokonetta tai kiinteistöverkkoa (GLT) varten. Käytettävissä olevia tiedonsiirtoprotokollia ovat Ethernet, BacNet, KNX ja ModBus. Laitteiden järjestelmäliitäntä ECC2-ohjausyksikköön voidaan liittää virransyöttöä ja tiedonsiirtoa varten 2 järjestelmäjohtoa, joiden yhteispituus voi olla jopa 200 metriä ja jotka voidaan liittää jopa 32 laitteeseen. Tietojen tallennus reaaliajassa ECC2-ohjausyksikön sisäinen muisti tallentaa määrätyin aikavälein päivämäärällä ja kellonajalla varustettuina lämpötila-arvot, toimilaitelaskurien laskutiedot ja käyntiajat, käyttötuntien lukumäärän, hygieniahuuhtelut, termiset desinfioinnit ja puhdistuskatkaisut. Tiedot voidaan ladata csv-muodossa USB-tikulle tai verkkoselaimelle ja tämän jälkeen tallentaa esim. Excelissä tarkastelua varten.

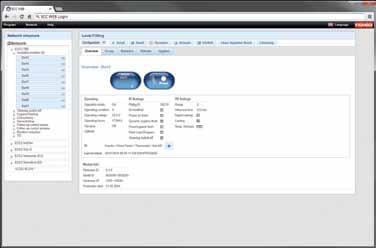

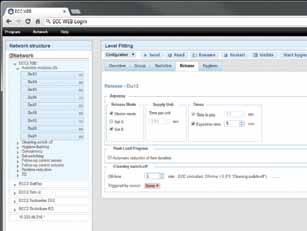

14 14 Veden käytön hallintaa internetin kautta Katsaus ECC-ohjelmistoon EEC2:teen integroidun WWW-palvelimen avulla voidaan kaikkia saniteettiteknisiä prosesseja tarkkailla, valvoa ja seurata erittäin käyttäjäystävällisesti verkkoselaimella. Lisäksi järjestelmäkomponenttien parametrointi on mahdollista ongelmitta. Hälytys- ja tapahtumailmoituksia voidaan lähettää yksilöllisesti käyttäen valinnaista GSM-radiomoduulia. Kaikki yhteen ECC2-ohjausyksikköön yhdistetyt laitteet näkyvät yhtenä laitteistoverkkona. Erilaisten aineiden (veden, saippuan, ilman jne.) virtausaikojen ja viestintäparametrien asetusten lisäksi voidaan suorittaa ja seurata hygieniahuuhteluita ja lämpödesinfiointeja. Koko todellinen saniteettijärjestelmä näkyy vakioverkkoselaimessa virtuaalisina laiteryhminä, joita voidaan ryhmitellä, siirtää ja kohdistaa uudelleen. Turvallisuuden kannalta kriittisissä käyttökohteissa, kuten vankiloissa, joissa vaaditaan aikaohjattuja toimintoja, mahdollisia käyttörajoituksia ja valvontaominaisuuksia, nämä toteutetaan verkkoselaimen kautta yksilöllisesti asetettavina toimintoina ja ohjelmina. Yleiskuvaus verkoista ja laitteista Tasolla "verkko" näkyvät kaikki järjestelmään liitetyt ECC2-ohjausyksiköt. Tältä tasolta käsin voidaan valita haluttu ECC-laiteverkko ja tarkastella sen laitteiston yleiskuvausta. Tasolla "ECC" näkyy kunkin saniteettilaitteen käyttötila, esim. ajantasainen lämpötila, käyttötapa sekä liitettyjen antureiden ja toimilaitteiden tila. Tältä tasolta käsin voidaan myös välilehdellä "TD" konfiguroida lämpödesinfioinnin prosesseja.

15 15 Yleiskuvaus laitteista ja ohjelmista Kullekin laitteelle luodaan automaattinen yleiskuvaus, josta näkyvät yhdellä silmäyksellä kaikki tärkeimmät, käytön kannalta välttämättömät parametrit. Näin ollen laitteen toiminto esim. pietsopainikkeella varustettu suihku on nähtävissä helposti ja selkeästi yhdellä symbolilla. Virtausaikoja ja antureiden kantomatkoja voidaan säätää tältä tasolta käsin. Yleiskuvaus verkoista ja laitteista Välilehtien "Aktivointi" ja "Hygienia" kautta voidaan kukin laite sovittaa optimaalisesti käyttötarkoitukseen. Näin voidaan esim. konfiguroida hygieniahuuhtelut ja lämpödesinfiointiparametrit, kuten vaikutusaika ja lämpötila, kullekin laitteelle. Tämän lisäksi tällä tasolla tapahtuu huippukuormitusohjelmien ja puhdistuskatkaisujen parametrointi. Laitteiden tilastotoiminnot Välilehdellä "Tilasto", tasolla "Laite" näkyvät kaikki laskenta-arvot (magneettiventtiilien toiminta-ajat), käyttötunnit, lämpötilojen vaihtelut sekä viimeisestä hygieniahuuhtelusta kulunut aika kunkin laitteen osalta. Näkyviin saadaan myös tilatiedot koskien viimeistä termistä desinfiointia. ECC-ohjausyksikön tilastotallennuksen ollessa aktivoituna tärkeimmät tiedot tallentuvat jatkuvasti, ja ne voi siirtää muualle csv-tiedostona jatkoanalysointia varten.

16 16 Käyttösovellukset monipuolisiin julkisiin ja puolijulkisiin tiloihin AQUA 3000 open tarkoittaa pitkäaikaista vedenhallintajärjestelmää, jota on helppo laajentaa ja joka kasvaa yhdessä rakennuksen kanssa. Kyseessä on avoin järjestelmä, joka voidaan integroida olemassa olevaan kiinteistönhallintajärjestelmään. Yksilölliset mukautusvaihtoehdot ovat niin moninaiset kuin itse rakennuksen edellytykset. Käyttäjät voivat opettaa ja mukauttaa vedenhallintajärjestelmää. Myöskään muutokset rakennuksen käyttötarkoituksessa eivät ole ongelma. Laitteita voidaan vuosien jälkeen lisätä tai poistaa ongelmitta. Vapaa-aika Uimahallit, kuntosalit, saunat ja kylpylät Koulutus Koulut, lastentarhat, koulutuskeskukset ja oppilaitokset Matkustaminen Lentoasemat, rautatieasemat, leirintäalueet, levähdyspaikat Turvallisuus Vankilat, poliisiasemat, sotilasalueet Terveys Sairaalat, hoitokodit, laboratoriot Tapahtumat Stadionit, kulttuuri- ja urheilukeskukset

17 Every washroom has the potential to be wonderful. 17

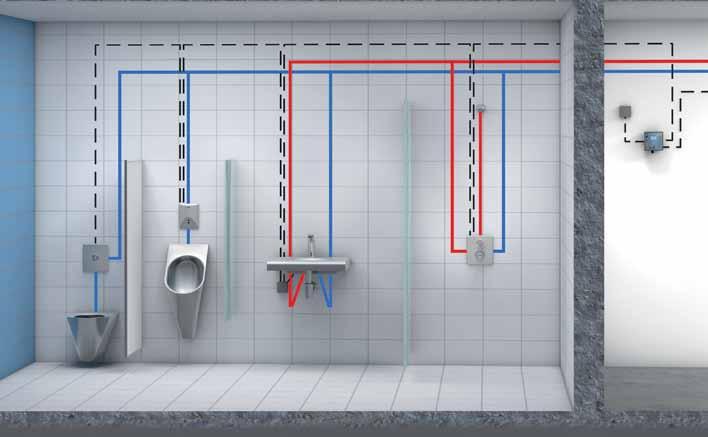

18 18 Vedenhallintaverkko ECC2-ohjausyksikön liittäminen laitteisiin Laitteet on helppo asentaa sarjaan jännitteensyötön 24 V DC järjestelmäjohdolla. Vakiovedenkäyttötoimintojen yhteydessä käyttöönotto tehtaalla ei ole välttämätöntä, sillä laitteisiin integroidut elektroniikkamoduulit on ohjelmoitu tehtaalla, ja ne ovat valmiita liitettäviksi "plug and play" -periaatteella. Lisäohjaustoiminnot, kuten hygieniahuuhtelut, kuuluvat perusohjelmistoon. Järjestelmäkaapeli asennetaan tyhjään putkeen laitteisiin asti. jännitteensyötöstä sekä CAN-laitteistoverkoston tiedonsiirrosta. Molemminpuolinen päätevastus varmistaa tiedonsiirron ECC2-ohjausyksikön ja yksittäisten laitteiden välillä. ECC2 hoitaa keskeiset ohjaustehtävät ja laiteverkoston jännitteensyötön. ECC2:n ja laitteiden elektroniikkamoduulien ohjaustoimintojen sovittamiseksi kohdekohtaisiin olosuhteisiin käyttöönotto voidaan pyytää asiakaspalvelun kautta. Optio: Integroitaessa ECC2-ohjausyksikkö kokonaisjärjestelmään Järjestelmäkaapelissa on kaksoistoiminto, joka muodostuu ECC2, valinnainen EM-T = elektroniikkamoduuli juomavedenlämmittimeen (PWH) = juomavedenlämmitin PWC (kylmä juomavesi) EM-Z = elektroniikkamoduuli kierrätysputkijohtoon GLT = kiinteistönhallintajärjestelmä PWH (lämmin juomavesi) Järjestelmäjohto 24 V DC

19 19 Lämpödesinfiointi yhdellä silmäyksellä Perusteet ja mallit ECC2-ohjausyksikön tai valinnaisen I/O-laajennusmoduulin vapaasti ohjelmoitavien digitaalisten tulojen ja tietoprotokollien avulla voidaan käynnistää ja pysäyttää lämpödesinfioinnit (TD), ryhmittäiset hygieniahuuhtelut sekä puhdistuskatkaisut. Lisäksi voidaan kuhunkin laitteeseen liittää lämpötila-anturit prosessin valvontaa varten. Lämpödesinfioinnin suorittamiseen tarvitaan termostaattilaitteisiin ohitusmagneettiventtiilikotelo laitteen toiminto- lohkoon. Yhden ECC2:n CAN-laiteverkon sisällä laitteet voidaan jakaa lämpödesinfiointia varten jopa 8:aan peräkkäin avautuvaan ryhmään. Tämä tarkoittaa esim. pienissä juomavedenlämmittimissä 8 ryhmää, joissa kussakin on 4 hanaa, jotka lämpödesinfioidaan peräkkäin ja jotka näin ollen mahdollistavat järjestelmän uudelleenlämmityksen. Tehtaalla ohjelmoitujen hanatoimintojen lisäksi täytyy termistä desinfiointia varten käyttöönotto suorittaa asiakaspalvelun kautta. Lämpödesinfiointi juomavedenlämmitinten ohjauksessa Laiteryhmien muodostaminen mahdollistaa lämpödesinfioinnin tehokkaamman suorittamisen, erityisesti juomavedenlämmittimissä, joiden sisäinen tilavuus on vähäinen. Tällaisessa järjestelmässä laitteiden lukumäärä on rajoitettu 30:een. Näiden lisäksi lämpödesinfiointiin käytetään järjestelmän elektroniikkamoduulia juomavedenlämmittimen (EM-T) ohjausta varten ja järjestelmän elektroniikkamoduulia kierrätysputkea (EM-Z) varten. (EM-Z) huolehtii, kierrätyspaluuvirtauksen avulla, lämmitetyn juomaveden siirtymisestä nopeasti paluuputkeen. Laiteryhmä 1 Laiteryhmä 2 Laiteryhmä 3 Laiteryhmä 4 EM-Z EM-T ECC2 (PWH)

20 20 Lämpödesinfiointi verkostotasolla Tämä suunnittelumalli soveltuu rakennuksiin, joissa on erilaisia reittejä hydraulisen johtojärjestelmän ja A3000 open:in järjestelmäjohtojen välillä. Tässä järjestelmän versiossa laitteet jaetaan enintään 8 ryhmään. Yksi rakennuksessa käytetty ECC2-ohjausyksikkö määritellään tietoprotokollan avulla "isäntälaitteeksi", joka varmistaa viestinnän jaetuille alueille. Lämpödesinfioinnin (TD) ohjelmatoiminnot voidaan ohjelmoida vapaasti, laitteet valita vapaasti ja yksittäiset TD-alueet käynnistää vapaasti. Käytettäessä tätä järjestelmäarkkitehtuuria lämpödesinfioinnit voidaan sovittaa optimaalisesti kohdekohtaisiin olosuhteisiin ja muuttuviin parametreihin. Laajemmat verkkotason lämpödesifioinnit voidaan jakaa jopa 8 ryhmään ja käynnistää digitaalisten tulojen kautta vapaasti valittavassa järjestyksessä. Verkostoryhmä 1 Verkostoryhmä 2 ECC2 (isäntälaite) ECC2 ECC2 EM-Z EM-T EM-T/ EM-Z ECC2 GLT (PWH) (PWH) EM-T = elektroniikkamoduuli juomavedenlämmittimeen (PWH) = juomavedenlämmitin PWC (kylmä juomavesi) EM-Z = elektroniikkamoduuli kierrätysputkijohtoon GLT = kiinteistönhallintajärjestelmä PWH (lämmin juomavesi) Järjestelmäjohto 24 V DC

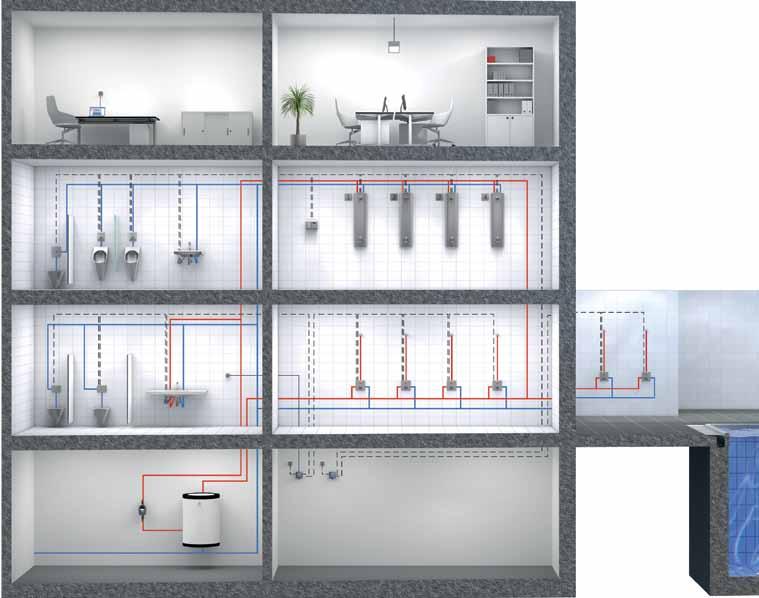

21 21 Läpinäkyvyys takaa optimaalisen tehokkuuden AQUA 3000 open -järjestelmän integrointi kiinteistöön ECC2-ohjausyksikön ja tiedonsiirtoprotokollien avulla voidaan kiinteistöön asennetut laitteet tuoda näkyviin yhdellä tietokoneella ja kytkeä olemassa olevaan kiinteistönhallintajärjestelmään. Loogisten toimintoyksiköiden muodostaminen esim. kerroksittain tai käyttökohteiden mukaan helpottaa vedenjakelutoimintojen optimointia yksiköiden sisällä. Näihin lukeutuvat veden virtausajat, hygieniahuuhtelut, termiset desinfioinnit, puhdistuskatkaisut, päivä- ja yökytkennät, maksullinen/maksuton vedenjakelu sekä suihkujen seurantaohjaukset. Valvonta- ja ohjaustoimintojen avulla voidaan analysoida käyttökertoja ja huoltokäyntejä ohjata tarvepohjaisesti. Luonnollisesti myös verkkotasoa voidaan käyttää järjestelmän valvontaan, josta voidaan suorittaa nopeasti korjaustoimenpiteitä havaittaessa toimintahäiriöt.

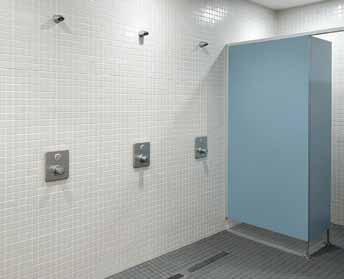

22 22 Täydellinen yhdistelmä Optimoituihin saniteettitiloihin Helppo ja joustava ideasta toteutukseen Franke Water Systems Optimoidun saniteettitilan rakentamisen pohjana on vankka esisuunnittelu. Siinä keskitytään kohdekohtaisiin olosuhteisiin ja saniteettitilojen käyttäjäkohtaisiin vaatimuksiin. Laadukas ja säännösten mukainen kohdeneuvonta konseptista aina toteutukseen on erittäin tärkeää. Franke Water Systemsin asiantuntijat auttavat kaikissa suunnittelun vaiheissa myös monimutkaisissa järjestelmäratkaisuissa. Lisäksi autamme käyttöönotossa ja olemme myös käytön aikana milloin tahansa käytettävissä. Erityisissä koulutustilaisuuksissa jaamme mielellämme tietämystämme. AQUA 3000 open AQUA 3000 open -järjestelmän perusajatuksena on selkeä ja yksinkertainen järjestelmäarkkitehtuuri. Siinä käytetään ainoastaan niitä komponentteja, joita todella tarvitaan kyseessä olevaan käyttötarkoitukseen. Optimaalinen vedenhallinta voidaan toteuttaa vähäisillä järjestelmäkomponenteilla. Kaikki AQUA 3000 open -järjestelmän pääkomponentit on esitelty seuraavilla sivuilla. AQUA 3000 open -yhteensopiva Kaikki tällä symbolilla varustetut hanat voidaan liittää AQUA 3000 open -vedenhallintajärjestelmään lisätarvikevalikoimasta löytyvällä soveltuvalla elektroniikkamoduulilla. Yksittäinen itsenäinen laite sisältää jo valmiiksi useita lukuisia asetuksia, hygienia- ja tilastotoimintoja. AQUA 3000 open Kaikki tällä symbolilla varustetut laitteet ovat verkkotoimintakykyisiä, sillä tarvittava elektroniikkamoduuli kuuluu toimituslaajuuteen.

23 Tuotteiden yleisnäkymä 23 Pesuhanat Elektroninen F5Epylväsventtiili F5EV1004 Elektroniikkamoduuli, jonka tunnus ACEX1002 F5E-Mix, elektroninen pystyhana F5EM1004 Elektroniikkamoduuli jonka tunnus ACEX1002 Elektroninen F5E-Thermtermostaattiseinähana F5ET1005 Tarvittavat lisävarusteet: asennuspalkki F5BTX001 Elektroniikkamoduuli, jonka tunnus ACET1001 Elektroninen F5E-Thermtermostaattiseinähana esiasennetulla desinfiointiyksiköllä F5ET1020 Tarvittavat lisävarusteet: asennuspalkki F5BTX001 Elektroniikkamoduuli, jonka tunnus ACET1001 Sisäänrakennettu elektroninen F5E-Therm-termostaattihana valmisasennussarjana F5ET1014 Tarvittavat lisävarusteet: R5 Franke-järjestelmälaatikko F5BX1001 Elektroniikkamoduuli, jonka tunnus ACET1003 PROTRONIC - A3000 open, pesuallashana optoanturilla, takaseinäasennus AQUA109 Huuhtelulaitteistot PROTRONIC - A3000 open, pisuaarin huuhtelulaitteisto optoanturilla, seinäasennus AQUA401 Valmisasennussarja AQUA400 Asennusmateriaali AQUATIMER - A3000 open WC-ohjaus pietsopainikkeella, seinään upotettavaan huuhtelumekanismin koteloon AT3O0051 PROTRONIC - A3000 open WC-ohjaus optoanturilla, seinään upotettavaan huuhtelumekanismin koteloon PR3O0027 EXOS - A3000 open WC-ohjaus optoanturilla, seinään upotettavaan huuhtelumekanismin koteloon EXOS0027 PROTRONIC - A3000 open, pisuaarin huuhtelulaitteisto optoanturilla, takaseinäasennus AQUA402 AQUATIMER - A3000 open, WC:n huuhtelulaitteisto pietsopainikkeella, seinäasennus AQUA501 Valmisasennussarja AQUA500 Asennusmateriaali PROTRONIC - A3000 open, WC:n huuhtelulaitteisto optoanturilla, seinäasennus AQUA502 Valmisasennussarja AQUA500 Asennusmateriaali PROTRONIC - A3000 open, WC:n huuhtelulaitteisto optoanturilla, takaseinäasennus AQUA505

24 24 Suihkuhanat Elektroninen F5E-Thermtermostaattiseinähana F5ET2005 Malli, jossa esiasennettu desinfiointiyksikkö F5ET2009 Tarvittavat lisävarusteet: asennuspalkki F5BTX001 Elektroniikkamoduuli, jonka tunnus ACET2001 Elektroninen F5E-Thermtermostaattiseinähana käsisuihkuliitännällä F5ET2006 Malli, jossa esiasennettu desinfiointiyksikkö F5ET2010 Tarvittavat lisävarusteet: asennuspalkki F5BTX001 Elektroniikkamoduuli, jonka tunnus ACET2001 Sisäänrakennettu elektroninen F5E-Thermtermostaattihana F5ET2011 Tarvittavat lisävarusteet: Franken R5-järjestelmälaatikko F5BX2001 Elektroniikkamoduuli, jonka tunnus ACET2001 Suihkupaneelit AQUATIMER - A3000 open, suihkupaneeli ruostumatonta terästä pietsopainikkeella ja termostaattihanalla AT3O0039 AT3O0041 integroidulla suihkugeelitelineellä Malli, jossa AQUAJET-Comfort-suihkupää AT3O0042 AT3O0043 integroidulla suihkugeelitelineellä AQUATIMER - A3000 open, suihkupaneeli ruostumatonta terästä pietsopainikkeella AQUA623 AQUA621 integroidulla suihkugeelitelineellä PROTRONIC - A3000 open, suihkupaneeli ruostumatonta terästä optoanturilla ja termostaattihanalla PR3O0023 PR3O0025 integroidulla suihkugeelitelineellä Malli, jossa AQUAJET-Comfort-suihkupää PR3O0024 PR3O0026 integroidulla suihkugeelitelineellä

25 Tuotteiden yleisnäkymä 25 Kolikkokäyttöiset ohjaimet AQUATIMER - A3000 open, suihkuhana pietsopainikkeella, takaseinäasennus AQUA629 PROTRONIC - A3000 open, suihkulaitteisto optoanturilla, takaseinäasennus AQUA615 AQUAPAY - kolikkokäyttöinen järjestelmä maksulliseen vedenjakeluun 2 31 suihkun ohjaukseen AQUA802 Rahakkeella toimiva AQUA803 0,50 euron kolikoilla toimiva Yksittäissuihkuihin AQUA800 Rahakkeella toimiva AQUA801 0,50 euron kolikoilla toimiva Ohje: liitettäessä AQUA800/801 F5-hanaan tarvitaan elektroniikkamoduuli ACET2006. Varusteet: Z-AQRP001-rahakkeet (50 kpl) Suihkupäät AQUAJET-Comfort-suihkupää seinäliitännällä, kulma säädettävissä portaattomasti 13 23, 0,15 l/s (0,10 ja 0,20 l/s ohessa) SHAC0007 Malli pinta-asennettuihin putkiin SHAC0008 AQUATIMER - A3000 open, MIRANIT-Ssuihkupaneeli pietsopainikkeella ja termostaattihanalla AT3O0044 AT3O0046 saumattomasti valetulla suihkugeelitelineellä Malli, jossa AQUAJET-Comfort-suihkupää AT3O0045 AT3O0047 saumattomasti valetulla suihkugeelitelineellä AQUATIMER - A3000 open, MIRANIT-Ssuihkupaneeli pietsopainikkeella AQUA647 AQUA648 saumattomasti valetulla suihkugeelitelineellä AQUAJET-Slimline-suihkupää, seinäasennus AQUA751 0,15 l/s AQUA752 0,20 l/s Malli pinta-asennettuihin putkiin AQUA757

26 26 WC-pytty-pesuallasyhdistelmät HEAVY DUTY WC-allasyhdistelmä elektronisilla komponenteilla asennettavaksi tekniikkahuoneeseen, lattialle asennettava WC-pytty vasemmalla 45 HDTX806L HEAVY DUTY WC-allasyhdistelmä integroiduilla, elektronisilla komponenteilla, lattialle asennettava WC-pytty vasemmalla 45 HDTX816L Tarvittavat asennustarvikkeet / asennusmateriaali F5-hanoille Franken R5-järjestelmälaatikon asennusmateriaali siirrettävällä kiinnityslaipalla pesulaitteistojen sisäänrakennetuille hanoille F5BX1001 Franken R5-järjestelmälaatikon asennusmateriaali siirrettävällä kiinnityslaipalla suihkulaitteistojen sisäänrakennetuille hanoille F5BX2001 Asennuspalkki elektroniseen pesutai suihkulaitteiston F5E-Thermseinähanaan F5BTX001 AQUA 3000 open -järjestelmätarvikkeet ECC2-ohjausyksikkö ZA3OP0011 Laajennusmoduuli I/O ZA3OP0012 Radiomoduuli GSM ZA3OP0013 Malli, johon sisältyy GLT-tiedonsiirtoprotokolla ZA3OP0022 Tarvittavat lisävarusteet (valinnainen): ZA3OP0015 Sauva-antenni ZA3OP0016 Seinäantenni ZA3OP0017 Antenni ja vahvistin Katkeamaton sähkönsyöttö ZAQUA006 Kompakti järjestelmän verkkolaite ZAQUA007

27 Tuotteiden yleisnäkymä 27 (2 kpl) F5-hanojen elektroniikkamoduuli ACEX1002 / ACET1001 / ACET1002 / ACET1003 / ACET1004 / ACET2001 Järjestelmähuuhtelun elektroniikkamoduuli ZAQUA029 Elektroniikkamoduuli kierrätysputkijohtoon ZAQUA030 Elektroniikkamoduuli juomavedenlämmittimeen ZAQUA031 Päätevastus ZAQUA014 Järjestelmäjohto ZAQUA m/vyyhti ZAQUA m/vyyhti Halogeeniton malli ZAQUA m/vyyhti ZAQUA m/vyyhti Liitäntä järjestelmäjohdolle ZAQUA013 Elektroninen T-jakokappale ZAQUA075 Ohitusmagneettiventtiilipanos DN 7 24 V DC, 2 W ZAQUA015 Ohitusmagneettiventtiilikotelo DN 5 6 V DC EAQFU0001 Avainkytkin, -painike ZAQUA022 Kiertämällä kiinnitettävä lämpöanturi toimintalohkoon ZAQUA017 Pistokiinnityksellä varustettu lämpöanturi vesimääränsäätöön ZAQUA018 lämpimän veden puoli ZAQUA019 kylmän veden puoli Kiinnitettävä lämpöanturi ZAQUA020 lämpimän veden puoli ZAQUA021 kylmän veden puoli 3-tieventtiili ZAQUA023 DN 20 ZAQUA024 DN 25 ZAQUA025 DN 32 ZAQUA090 DN 40 Elektroniikkamoduuli 3-tieventtiiliin ZAQUA076 Tehokatkaisin ZAQUA026 Turvamuuntaja 230/24 V AC, 100 VA ZFLSY0003
