LTO-huippuimuri (LTOH)

Koko: px

Aloita esitys sivulta:

Download "LTO-huippuimuri (LTOH)"

Elina Lehtonen
8 vuotta sitten
Katselukertoja:

1 Huippuimurin ympärille rakennettavaa neulalämmönsiirrintä kutsutaan nimellä LTO-huippuimuri, lyhyemmin LTOH.

2 LTO-huippuimuri valmistetaan rakentamalla huippuimurin ympärille neulalämmönsiirrin Retermian tehtaalla. Tyypillinen käyttökohde on uudis- ja saneerausrakennusten poistopuoli. Toiminnankuvaus Lämmin poistoilma (1) ohjataan kanavaa (2) pitkin LTO- laitteelle. Ilman kulkiessa lämmönsiirtopintana toimivan neulapinnan (3) läpi ilmassa oleva lämpöenergia siirtyy neulaputken sisällä virtaavaan LTO- nesteeseen. Lämpöenergia siirretään tulopuolen lämmönsiirtimeen liuosputkiston avulla. 4) Tulolämmönsiirtimen paluu LTO neste 5) LTO -laitteessa lämmennyt LTO neste 6) Jäähtynyt poistoilma

Toiminnankuvaus Lämmin poistoilma (1) ohjataan kanavaa (2) pitkin LTO- laitteelle.

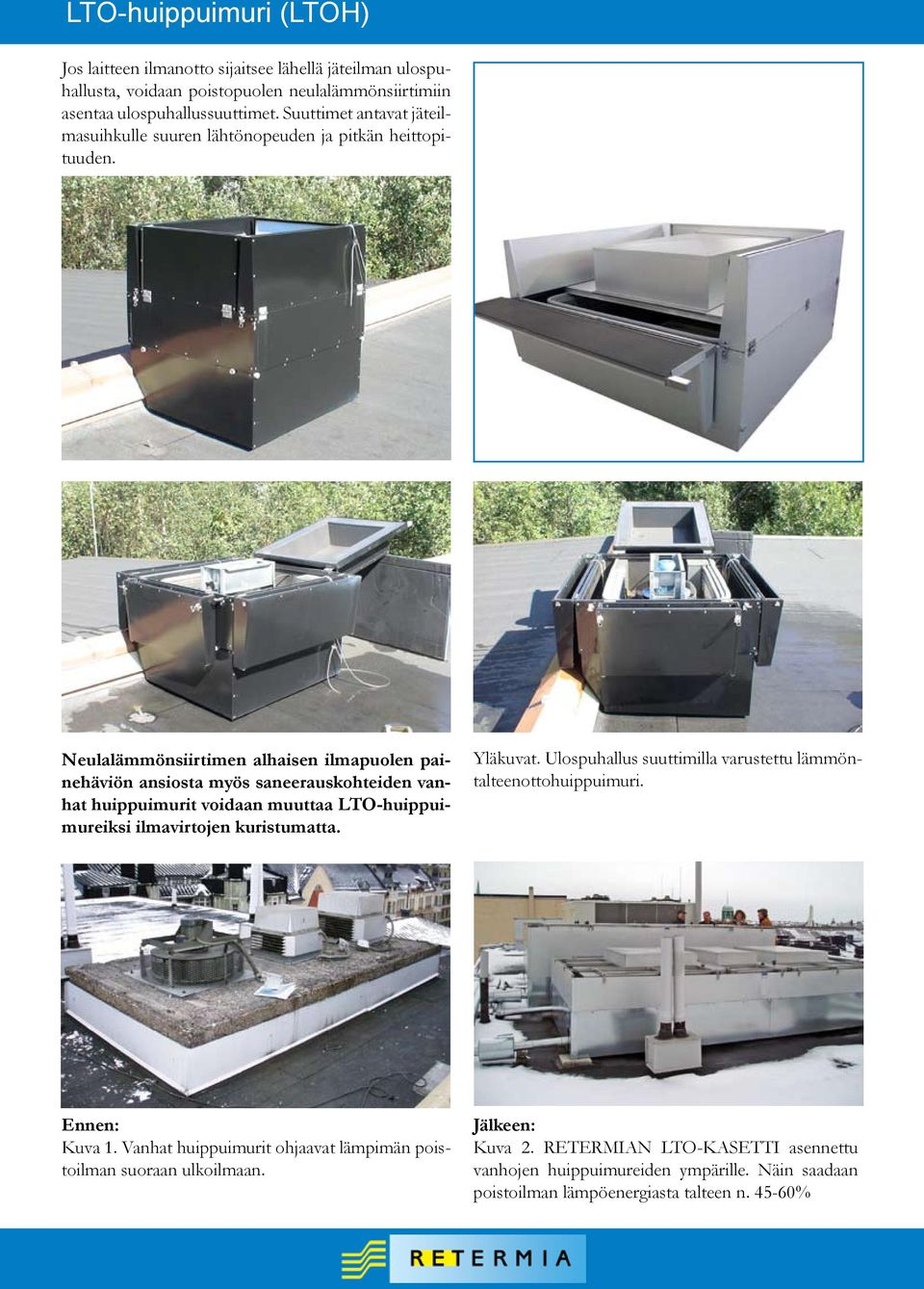

3 Jos laitteen ilmanotto sijaitsee lähellä jäteilman ulospuhallusta, voidaan poistopuolen neulalämmönsiirtimiin asentaa ulospuhallussuuttimet. Suuttimet antavat jäteilmasuihkulle suuren lähtönopeuden ja pitkän heittopituuden. Neulalämmönsiirtimen alhaisen ilmapuolen painehäviön ansiosta myös saneerauskohteiden vanhat huippuimurit voidaan muuttaa LTO-huippuimureiksi ilmavirtojen kuristumatta. Yläkuvat. Ulospuhallus suuttimilla varustettu lämmöntalteenottohuippuimuri. Ennen: Kuva 1. Vanhat huippuimurit ohjaavat lämpimän poistoilman suoraan ulkoilmaan. Jälkeen: Kuva 2. RETERMIAN LTO-KASETTI asennettu vanhojen huippuimureiden ympärille. Näin saadaan poistoilman lämpöenergiasta talteen n %

Neulalämmönsiirtimen alhaisen ilmapuolen painehäviön ansiosta myös saneerauskohteiden vanhat huippuimurit voidaan muuttaa LTO-huippuimureiksi ilmavirtojen kuristumatta.

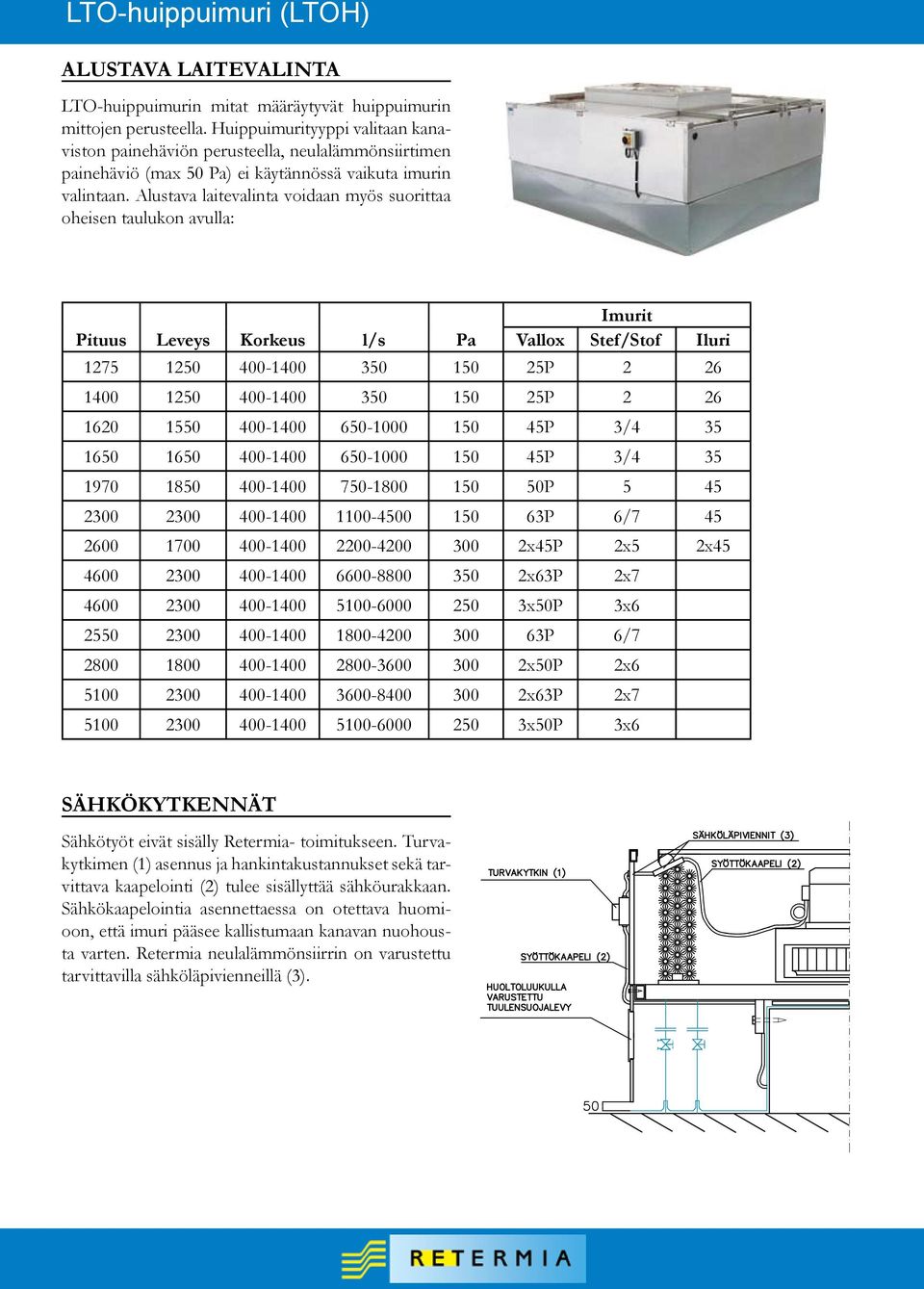

4 Alustava laitevalinta LTO-huippuimurin mitat määräytyvät huippuimurin mittojen perusteella. Huippuimurityyppi valitaan kanaviston painehäviön perusteella, neulalämmönsiirtimen painehäviö (max 50 Pa) ei käytännössä vaikuta imurin valintaan. Alustava laitevalinta voidaan myös suorittaa oheisen taulukon avulla: Pituus Leveys Korkeus l/s Pa Imurit Vallox Stef/Stof Iluri P P P 3/ P 3/ P P 6/ x45P 2x5 2x x63P 2x x50P 3x P 6/ x50P 2x x63P 2x x50P 3x6 Sähkökytkennät Sähkötyöt eivät sisälly Retermia- toimitukseen. Turvakytkimen (1) asennus ja hankintakustannukset sekä tarvittava kaapelointi (2) tulee sisällyttää sähköurakkaan. Sähkökaapelointia asennettaessa on otettava huomioon, että imuri pääsee kallistumaan kanavan nuohousta varten. Retermia neulalämmönsiirrin on varustettu tarvittavilla sähköläpivienneillä (3).

Alustava laitevalinta voidaan myös suorittaa oheisen taulukon avulla: Pituus Leveys Korkeus l/s Pa Imurit Vallox Stef/Stof Iluri 1275 1250 400-1400 350 150 25P 2 26 1400 1250 400-1400 350 150 25P 2

5 Urakka / Toimitusrajat Tuulensuojalevyjen asennus Tuulensuojalevyt eivät sisälly LTO-patteritoimitukseen. Tuulensuojalevyt asennetaan laitteen sivujen alareunoihin. Tuulensuojalevy kiinnitetään yläreunastaan LTO-laitteessa olevaan kiinnitysosaan. Kiinnitys tapahtuu ruuveilla mahdollista irrottamista ajatellen. Suojalevy tuetaan alareunastaan, jotta sade-, kondenssi- ja pesuvesi pääsevät valumaan alitse. Tätä varten jätetään 50 mm:n rako suojalevyn alareunan ja katon väliin. Liuoslaippojen kohdalle tehdään avattavat huoltoluukut. Kuva 1. LTO-hupuimuri ilman tuulensuojalevyjä Kuva 2. LTO-huippuimureihin asennetut tuulensuojalevyt.

Kiinnitys tapahtuu ruuveilla mahdollista irrottamista ajatellen. Suojalevy tuetaan alareunastaan, jotta sade-, kondenssi- ja pesuvesi pääsevät valumaan alitse.

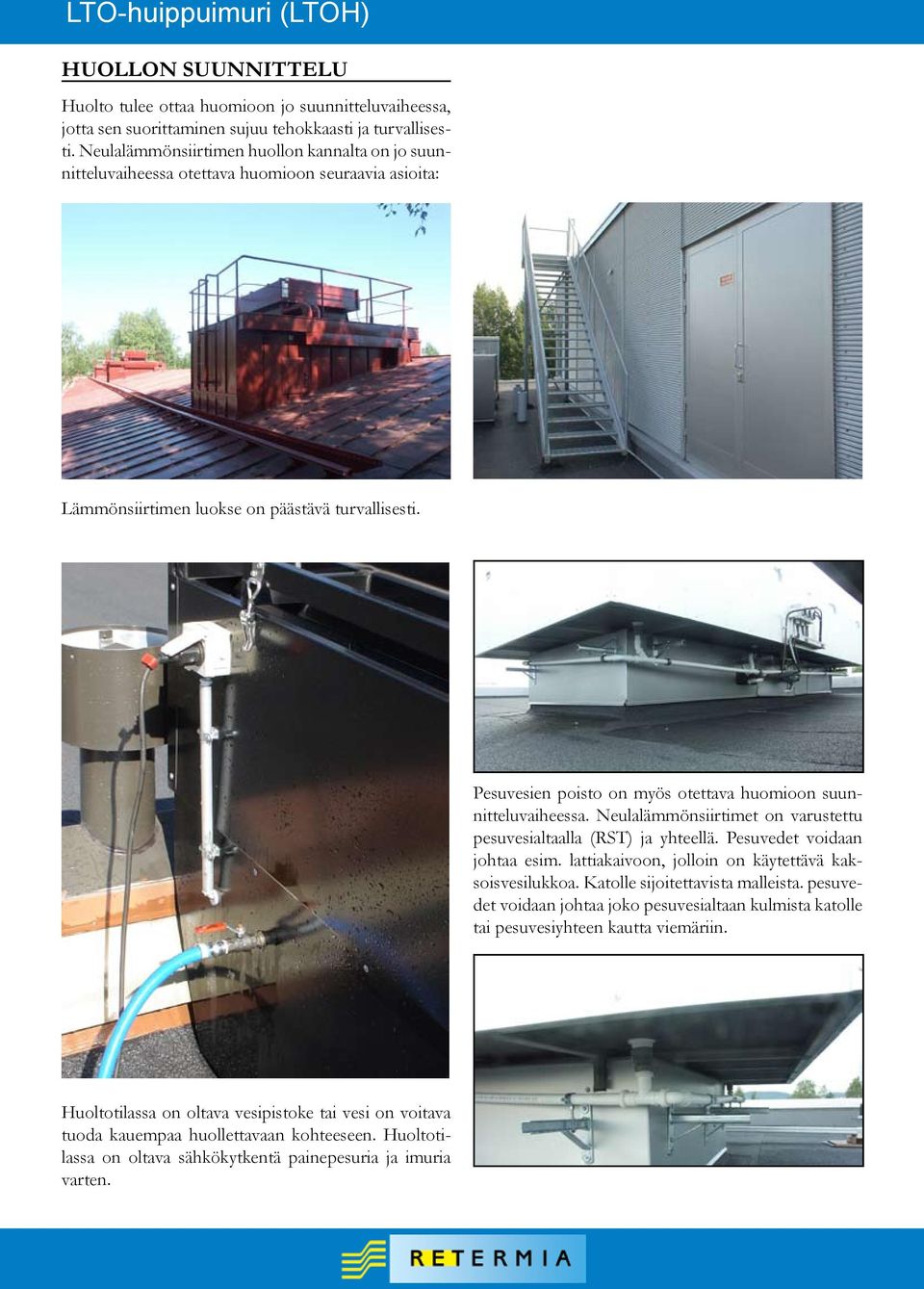

6 Huollon suunnittelu Huolto tulee ottaa huomioon jo suunnitteluvaiheessa, jotta sen suorittaminen sujuu tehokkaasti ja turvallisesti. Neulalämmönsiirtimen huollon kannalta on jo suunnitteluvaiheessa otettava huomioon seuraavia asioita: Lämmönsiirtimen luokse on päästävä turvallisesti. Pesuvesien poisto on myös otettava huomioon suunnitteluvaiheessa. Neulalämmönsiirtimet on varustettu pesuvesialtaalla (RST) ja yhteellä. Pesuvedet voidaan johtaa esim. lattiakaivoon, jolloin on käytettävä kaksoisvesilukkoa. Katolle sijoitettavista malleista. pesuvedet voidaan johtaa joko pesuvesialtaan kulmista katolle tai pesuvesiyhteen kautta viemäriin. Huoltotilassa on oltava vesipistoke tai vesi on voitava tuoda kauempaa huollettavaan kohteeseen. Huoltotilassa on oltava sähkökytkentä painepesuria ja imuria varten.

Pesuvesien poisto on myös otettava huomioon suunnitteluvaiheessa. Neulalämmönsiirtimet on varustettu pesuvesialtaalla (RST) ja yhteellä. Pesuvedet voidaan johtaa esim.

8 Retermian tavoitteena on asiakkaan ilmastointiin ja lämmöntalteenottoon liittyvien ongelmien ja kysymysten ratkaiseminen. tarjoamalla sekä asiantuntevaa palvelua että korkealuokkaisen tuotteen. huolehtii asiakkaidensa energiansäästöstä, hyvästä sisäilmasta ja ilmanvaihtojärjestelmän käyttövarmuudesta. on toiminut kotipaikkakunnallaan Heinolassa vuodesta 1982 lähtien. Yhtiö on kehittänyt ja patentoinut ainutlaatuisen neulalämmönsiirtimen ja siihen liittyvän valmistusmenetelmän. Tuotannon laatua kontrolloidaan ISO standardin mukaisen laatujärjestelmän avulla. Ympäristövaikutusten hallintaan käytetään ISO 14001:n mukaista järjestelmää. Elinkaariarviointia (LCA) hyödynnetään tuotesuunnittelussa. Myös yrityksen talous on vakaalla pohjalla: kuuluu Dun & Bradstreet Oy:n ja Asiakastieto Oy:n korkeimpaan AAA-luottokelpoisuusluokkaan. Olemme Sisäilmayhdistyksen kannattajajäsen. fi Retermia s mission is to offer cost-effective energy-saving solution for air conditioning. We offer our clients expert consultancy and firstclass products. is your gateway to the benefits of energy efficiency, better indoor air quality and reliable air conditioning systems. Retermia offers all its unsurpassed experience and expertise in cooperative air conditioning projects. Retermia s innovative heat exchanger technology is protected with several patents. Our production process is governed by an ISO 9001 quality system. For managing our environmental effects, we employ an ISO environmental system. Life Cycle Assessment (LCA) is an inherent part of our product development. We also look after our finances: Retermia Oy has been awarded the highest credit rating, AAA, by Finland s two leading credit information companies, Dun & Bradstreet Oy and Asiakastieto Oy. We support Sisäilmayhdistys ry, the Finnish association for the promotion of better indoor air. Paininpuuntie HEINOLA Tel Fax

Yhtiö on kehittänyt ja patentoinut ainutlaatuisen neulalämmönsiirtimen ja siihen liittyvän valmistusmenetelmän. Tuotannon laatua kontrolloidaan ISO 9001- standardin mukaisen laatujärjestelmän avulla.
