1 TUAS-talon pilotti Tutkimme kaukolämmön älykästä asiakasratkaisua

2 Esityksen sisältö TUAS-talon pilotti loka joulukuussa väliraportti Lisämateriaalit Mittaustuloksia TUAS-talossa 2

3 Fortumin tavoitteena on uusiutuvan energian 100 % käyttö Tavoite: Fortumin asiakkaat saavat uusiutuvilla polttoaineilla tuotettua lämpöä Suomessa vuoteen 2030 mennessä Yhteistuotannossa syntyvä sähkö korvaa erillisissä laitoksissa kivihiilellä tuotettua sähköä Yhteistuotannon korkean energiatehokkuuden johdosta päästöt vähenevät merkittävästi Fortum mahdollistaa asiakkaiden ylijäämälämmön hyötykäytön osana kaukolämmön tuotantoa 3

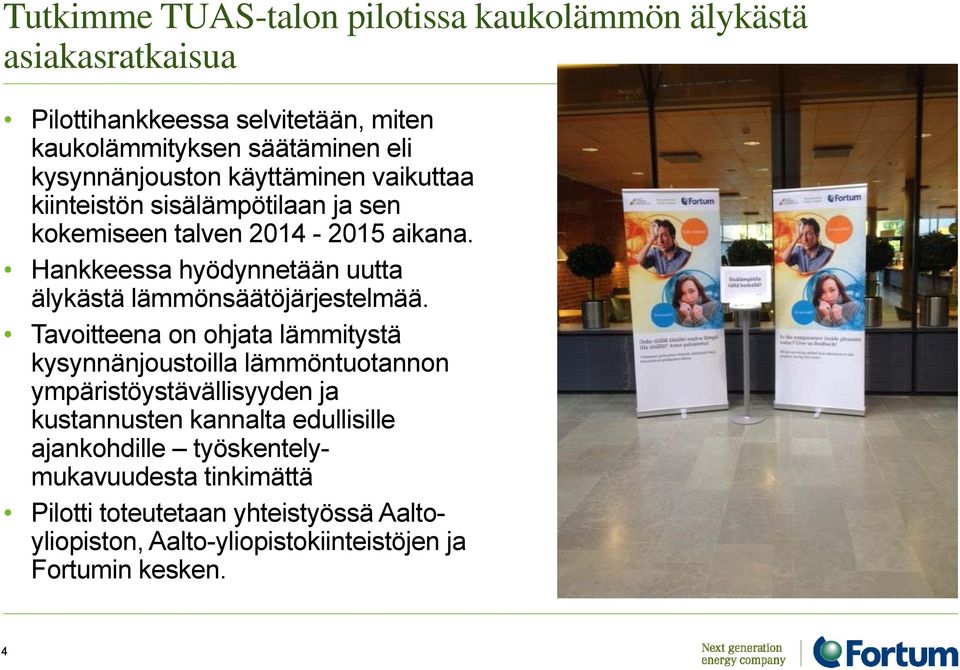

4 Tutkimme TUAS-talon pilotissa kaukolämmön älykästä asiakasratkaisua Pilottihankkeessa selvitetään, miten kaukolämmityksen säätäminen eli kysynnänjouston käyttäminen vaikuttaa kiinteistön sisälämpötilaan ja sen kokemiseen talven aikana. Hankkeessa hyödynnetään uutta älykästä lämmönsäätöjärjestelmää. Tavoitteena on ohjata lämmitystä kysynnänjoustoilla lämmöntuotannon ympäristöystävällisyyden ja kustannusten kannalta edullisille ajankohdille työskentelymukavuudesta tinkimättä Pilotti toteutetaan yhteistyössä Aaltoyliopiston, Aalto-yliopistokiinteistöjen ja Fortumin kesken. 4

5 Kysynnänjouston toteuttaminen Kysynnänjoustot käynnistettiin viikko 47 ( ) Fidelix toteutti ohjausjärjestelmän, joka hakee kaukolämmön hinnat seuraavalle vuorokaudelle kerran päivässä Ohjausjärjestelmä ohjaa lämmityspatteriverkoston menovettä ja laskee lämpötilaa sovitulla määrällä sovitun ajan Kysynnänjouston kesto on ollut pääosin 2 tuntia. Patteriverkoston menoveden lämpötilaa on laskettu joustojen aikana 5 o C 15 o C-astetta Tilastotietoa lokakuu Huonelämpötilamittauksia kirjattu 15 toimistohuoneesta yhteensä kpl. Muita lämpötilamittauksia (verkosto, ulko- ja tuloilma) yhteensä kpl. Käyttäjän antamia arvioita sisälämpötilasta kpl. Tilastotietoa marraskuu Huonelämpötilamittauksia kirjattu 15 toimistohuoneesta yhteensä kpl. Muita lämpötilamittauksia (verkosto, ulko- ja tuloilma) yhteensä kpl. Käyttäjän antamia arvioita sisälämpötilasta 852 kpl. Tilastotietoa joulukuu Joulukuussa seurannassa oli häiriöitä Huonelämpötilamittauksia kirjattu 15 toimistohuoneesta yhteensä kpl. Muita lämpötilamittauksia (verkosto, ulko- ja tuloilma) yhteensä kpl. Käyttäjän antamia arvioita sisälämpötilasta 456 kpl. 5

6 Kaukolämmön kysynnänjoustoilla on ollut vähäinen vaikutus tai ei vaikutusta olleenkaan sisäilman lämpötilaan Kerrosten keskilämpötilat marras-joulukuu 2014 Kerrosten kylmimmät huoneet marras-joulukuu 2014 Swecon raporttien mukaan kysynnänjoustojen vaikutus kerrosten kylmimpien huoneiden lämpötilavaihteluihin tai kerrosten keskilämpötiloihin on ollut vähäinen tai ei vaikutusta ollenkaan Arkisin kysynnänjoustojen vaikutus on sekoittunut tilojen vuorokautiseen lämpötilan vaihteluun. Järjestelmän häiriöt vaikuttivat sisäilman lämpötilaan erityisesti joulukuussa. Kysynnänjoustot aloitettiin marraskuussa Kuvat löytyvät normaalikokoisina lisämateriaaleista.

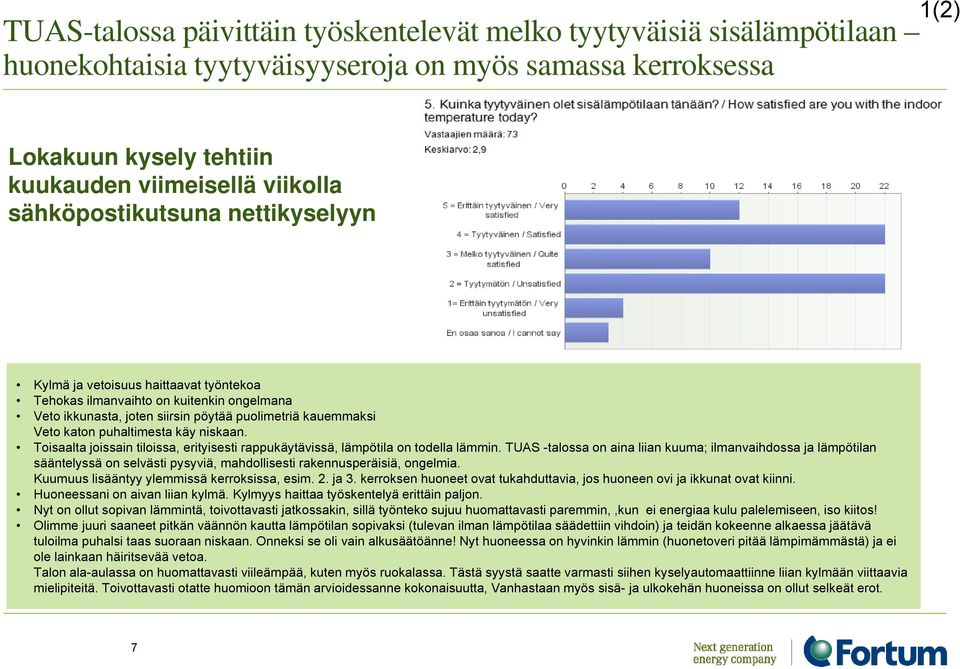

7 TUAS-talossa päivittäin työskentelevät melko tyytyväisiä sisälämpötilaan huonekohtaisia tyytyväisyyseroja on myös samassa kerroksessa 1(2) Lokakuun kysely tehtiin kuukauden viimeisellä viikolla sähköpostikutsuna nettikyselyyn Kylmä ja vetoisuus haittaavat työntekoa Tehokas ilmanvaihto on kuitenkin ongelmana Veto ikkunasta, joten siirsin pöytää puolimetriä kauemmaksi Veto katon puhaltimesta käy niskaan. Toisaalta joissain tiloissa, erityisesti rappukäytävissä, lämpötila on todella lämmin. TUAS -talossa on aina liian kuuma; ilmanvaihdossa ja lämpötilan sääntelyssä on selvästi pysyviä, mahdollisesti rakennusperäisiä, ongelmia. Kuumuus lisääntyy ylemmissä kerroksissa, esim. 2. ja 3. kerroksen huoneet ovat tukahduttavia, jos huoneen ovi ja ikkunat ovat kiinni. Huoneessani on aivan liian kylmä. Kylmyys haittaa työskentelyä erittäin paljon. Nyt on ollut sopivan lämmintä, toivottavasti jatkossakin, sillä työnteko sujuu huomattavasti paremmin,,kun ei energiaa kulu palelemiseen, iso kiitos! Olimme juuri saaneet pitkän väännön kautta lämpötilan sopivaksi (tulevan ilman lämpötilaa säädettiin vihdoin) ja teidän kokeenne alkaessa jäätävä tuloilma puhalsi taas suoraan niskaan. Onneksi se oli vain alkusäätöänne! Nyt huoneessa on hyvinkin lämmin (huonetoveri pitää lämpimämmästä) ja ei ole lainkaan häiritsevää vetoa. Talon ala-aulassa on huomattavasti viileämpää, kuten myös ruokalassa. Tästä syystä saatte varmasti siihen kyselyautomaattiinne liian kylmään viittaavia mielipiteitä. Toivottavasti otatte huomioon tämän arvioidessanne kokonaisuutta, Vanhastaan myös sisä- ja ulkokehän huoneissa on ollut selkeät erot. 7

8 TUAS-talossa päivittäin työskentelevät melko tyytyväisiä sisälämpötilaan huonekohtaisia tyytyväisyyseroja on myös samassa kerroksessa 2(2) Marraskuun kysely tehtiin kuukauden viimeisellä viikolla sähköpostikutsuna nettikyselyyn 1 kerros: aivan liian kuuma, ilma ei vaihdu, on huono ja ummehtunut. // Erittäin tyytyväinen oman huoneen lämpötilaan. Aulatilat välillä aika viileitä. // tunkkaisen tuntuinen ilma on kuitenkin todella häiritsevää ja vaikeuttaa töihin keskittymistä avotilassamme. Mikäli ongelma johtuu sisälämpötilan nostosta, niin itse viihtyisin mieluummin hieman viileässä lämpötilassa, kunhan hengitysilma on raikasta. Kiitokset asiaan paneutumisesta ja kyselyistä. 2 kerros: The temperature is varying. Normally in the morning it s quite warm and then it gets colder. Would be great if it was warmer in the afternoon.// Sisälämpötila on lähiaikoina ollut parempi kun sitä on selvästi nostettu, ainakin 2. kerroksessa // Yleensä liian kylmä, mutta vaihtelee myös sen verran, että on vaikea varautua 3 kerros: Vaihteleva. Aamulla kylmä, iltapäivällä kuuma // Yleensä on aivan liian kylmä. Lämpötilaa ei voi säätää // Usein työhuoneessamme 3581 on välillä jopa liian kuuma. Joudumme säätämään välillä lämpötilaa keskitasosta hieman alaspäin. Työhuoneen oven ollessa kiinni käytävälle lämpötila tasaantuu ja lämpötila on miellyttävä, eli käytävien lämpötila ero vaikuttaa jonkin verran työhuoneen lämmitysvirtaukseen. Vastaavasti osassa huoneita on samanaikaisesti kylmä, vrt. käytävän toisella puolella vastapäätä oleva huone, henkilöt valittavat säännönmukaisesti että heillä on kylmä. // Minua on koko tämän sisäilman laatuun keskittymisen tms. Aikana suuresti huvittanut se, miten sisäilman laadussa on mahdotonta nähdä yhtään minkäänlaista muutosta 4. kerros: Toivon, että ette käytä ala-aulan hymynaama-äänestystä palautteena koko talon lämpötilasta. Mittauspiste sijaitsee varmasti yhdessä talon kylmimmistä kohdista ja sitä painavat syömään mennessään myöskin ne henkilöt, jotka eivät talossa muuten oleskele. Tämän kaukolämpökokeilun alettua on ainakin meidän huoneemme lämpötila noussut, kiitos siitä, mutta välillä lämpöä on jopa liikaakin. 8 Huom. Joulukuussa ei tehty kyselyä joululomista johtuen.

9 Happy-Or-Not palautetta saatu paljon TUAS-talon käyttäjiltä Happy-Or-Not -laite on ollut TUAS-talon aulassa lähtien. Olemme kysyneet TUAS-talossa käyneiden tyytyväisyyttä rakennuksen sisäilmaan. Käyttäjätyytyväisyydessä on ollut suurta vaihtelua. Pääsääntöisesti jokaisena päivänä tyytymättömien määrä on ollut tyytyväisiä suurempi. Palautetta antaneiden käyttäjien määrä oli lokakuussa 1439 kpl, marraskuussa 852 kpl, ja joulukuussa 456 kpl. Tyytyväisyysindeksi oli marraskuussa 36 ja joulukuussa 33. Lokakuun tulos ei ole vertailukelpoinen, koska siirryimme kuukauden aikana lämpötilan arvioinnista sisäilma -tyytyväisyyden arviointiin. Aulatilan palautekyselyyn vaikuttavat myös auditorion, aulan ja ravintolan alhaiset sisälämpötilat. Kyselyyn ovat voineet vastata kaikki TUAS-talossa käyneet henkilöt. Kysynnänjoustoilla vähäinen vaikutus tai ei vaikutusta Happy-Or-Not -tyytyväisyyskyselyyn 9

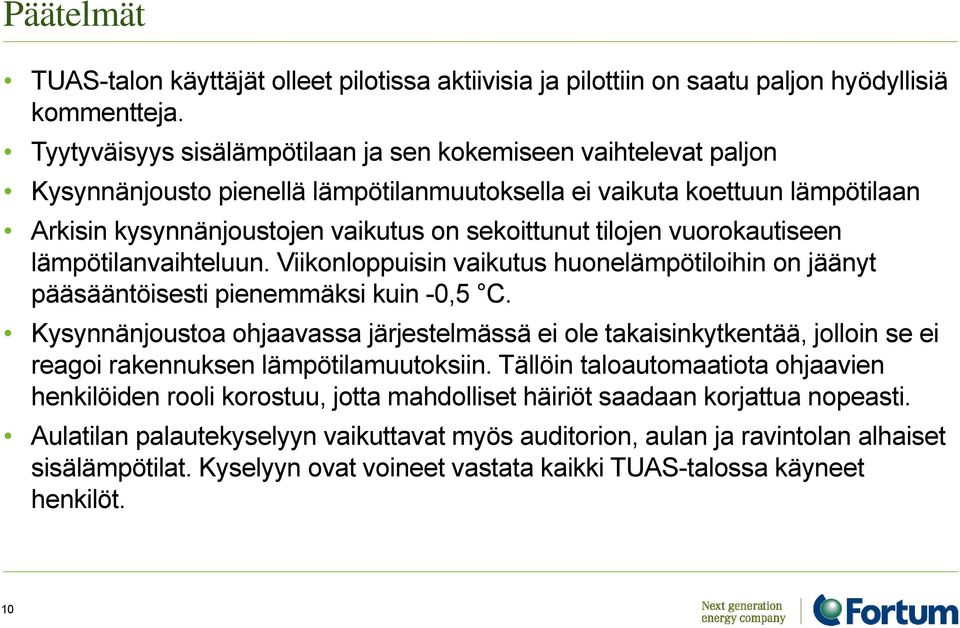

10 Päätelmät TUAS-talon käyttäjät olleet pilotissa aktiivisia ja pilottiin on saatu paljon hyödyllisiä kommentteja. Tyytyväisyys sisälämpötilaan ja sen kokemiseen vaihtelevat paljon Kysynnänjousto pienellä lämpötilanmuutoksella ei vaikuta koettuun lämpötilaan Arkisin kysynnänjoustojen vaikutus on sekoittunut tilojen vuorokautiseen lämpötilanvaihteluun. Viikonloppuisin vaikutus huonelämpötiloihin on jäänyt pääsääntöisesti pienemmäksi kuin -0,5 C. Kysynnänjoustoa ohjaavassa järjestelmässä ei ole takaisinkytkentää, jolloin se ei reagoi rakennuksen lämpötilamuutoksiin. Tällöin taloautomaatiota ohjaavien henkilöiden rooli korostuu, jotta mahdolliset häiriöt saadaan korjattua nopeasti. Aulatilan palautekyselyyn vaikuttavat myös auditorion, aulan ja ravintolan alhaiset sisälämpötilat. Kyselyyn ovat voineet vastata kaikki TUAS-talossa käyneet henkilöt. 10

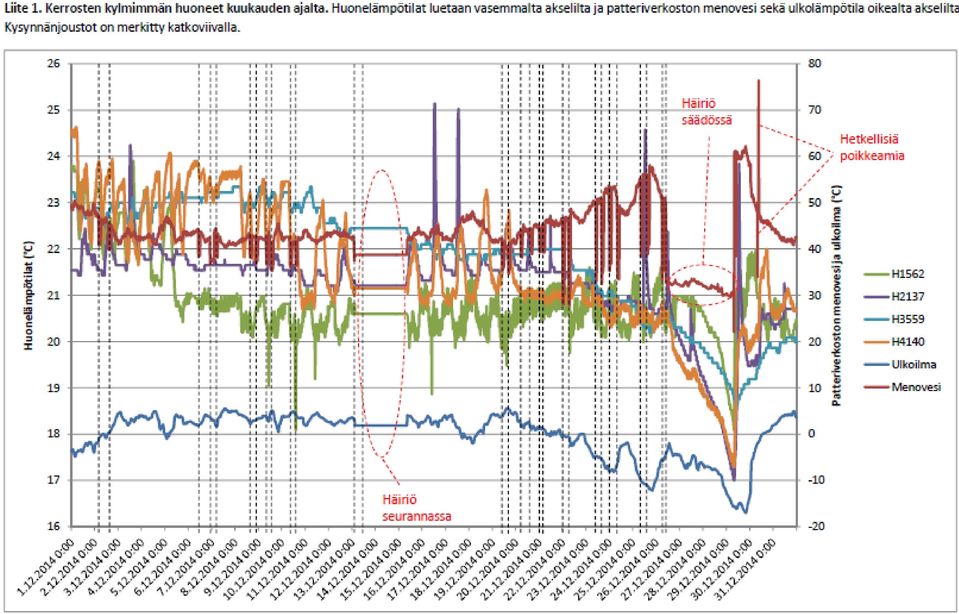

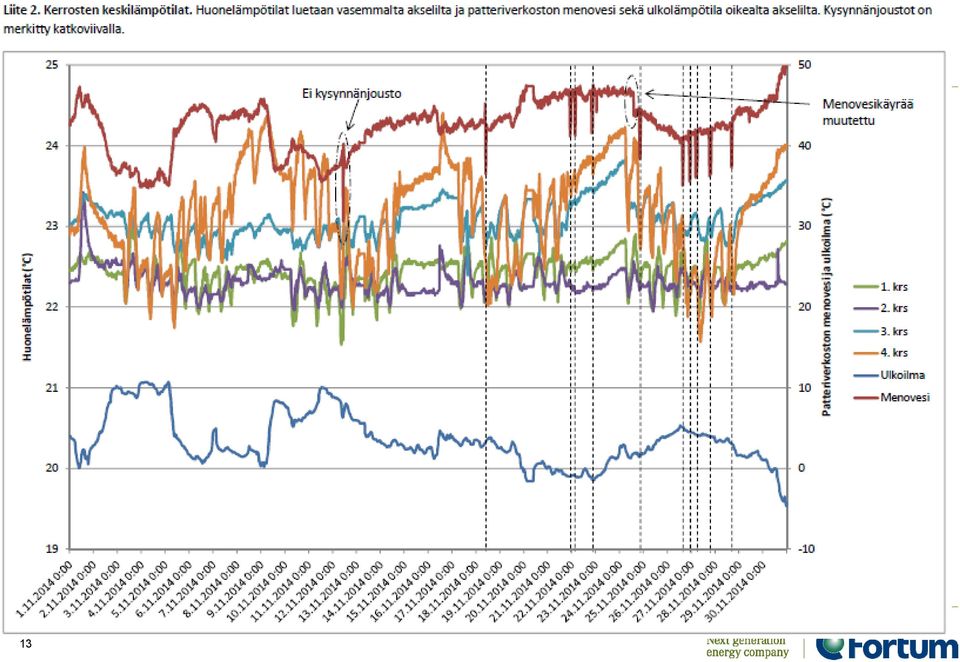

11 Lisämateriaalit Kerrosten keskilämpötilat loka joulukuu 2014 Kerrosten kylmimmät huoneet kuukauden ajalta loka joulukuu
