1 HINNASTO 2019 Pikaliittimet: - paineilma - hydrauliikka - haponkestävä hydrauliikka - korkeapainehydrauliikka - nesteet - kaasut Letkut Letkukelat Liitinlevyt Vakuumipumput Kompressorit Ilmamoottorit Paineilmatyökalut Tarvikkeet PNEUMACON OY Palo-ojantie HYVINKÄÄ Puh

2 HINNASTO 2019 SISÄLLYSLUETTELO CEJN Sivu Pikaliittimet 3 Sarjat 141 ja sarja sarja, esafe sarja, esafe sarja, HST-turvaliittimet sarja sarja sarja, esafe sarja 12 Asennustarvikkeet, 900-sarja 13 Multi-Link -jakotukit 15 Paineilmaletkut 16 Spiraaliletkut 17 Valmiit letkuasennelmat 19 Letku- ja kaapelikelat 20 Puhalluspistoolit ja tarvikkeet 21 Sumuvoiteluöljyt 23 KNOCKS llmankäsittelylaitteet 24 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET Pikaliittimet ja suojatulpat sarja 27 X65-sarja Flat-face 29 WEO Plug-In 31 Sarjat 710, 712, Sarjat 722, 723, 724, 810, 811, 800, Sarjat 826, 830, 831, 748, 749, 847, 860, TLX kierreliittimet 34 Multi-X liitinlevyt 36 STUCCHI HYDRAULIIKKATUOTTEET Pikaliittimet ISO A- ja ISO B-sarjat 39 Flat-face kierreliittimet 40 Sarja VP-P 40 Sarjat VEP-P ja VEP HD 41 Kierreliittimet vasarakäyttöön 42 Sarja VD ja suojatulpat 42 Flat-face liittimet, sarja FIRG 42 Kierreliittimet kuljetukalustolle 43 Sarja VR ja suojatulpat 43 Jarruliitin 43 Sarja IFR ja suojatulpat 43 Pyörivät liittimet GD, pyörivät kulmaliittimet G 90, vastaventtiilit VU Liitinlevyt 45 CEJN HAPONKESTÄVÄ HYDRAULIIKKA Haponkestävät hydrauliikkaliittimet 46 Sarja 526, suojatulpat sarja Sarja X66 Flat-face ja suojatulpat 47 STUCCHI HAPONKESTÄVÄ HYDRAULIIKKA ISO B -sarja KORKEAPAINEHYDRAULIIKKA CEJN KORKEAPAINEHYDRAULIIKKA NESTELIITTIMET CEJN NESTELIITTIMET Nesteliittimet 55 Sarjat 321, Sarjat 324, 417, Non-drip -nesteliittimet 57 Sarjat 267, 467, 567, 667, Haponkestävät nesteliittimet 58 Sarjat 326, Haponkestävät Non-drip liittimet 59 KAASULIITTIMET Sarjat 277, 477, 577, 677, Kaasuliittimet, sarjat 171, 172, DYNAVARIACOR NIVELLIITTIMET 61 ALLEGRO EJEKTORIT 61 THOMAS Pikaliittimet 49 Vakuumipumput 62 Öljyvapaat kompressorit, Welch kompressorit 63 GAST, JUN-AIR 115-sarja 1000 bar, 116-sarja 1500 bar 49 Suojatulpat sarjoille 115 ja sarja 2500 bar, 135-sarja 3000 bar sarja 4000 bar 51 Kierreliittimet 232-sarja 52 Korkeapaineletkut 52 Nivelliittimet ja T-kappaleet 53 Hydrauliikkatarvikkeet 54 Paineilmamoottorit 64 Pumput 65 DEPRAG PAINEILMAMOOTTORIT Paineilmamoottorit, Basic Line 66 Sauvamalliset RST-paineilmamoottorit 67 Laippamalliset paineilmailmamoottorit 69 DEPRAG TYÖKALUT Suorahiomakoneet 70 Kulmahiomakoneet 71 Nauhahiomakoneet 71 Pora- ja kierteityskoneet 72 Ruuvinvääntimet 73 Kevennysripustimet 74 Kevennystelineet 74 RAD MOMENTTIVÄÄNTIMET GX -yksinopeusvääntimet (paineilma) 75 GX -kaksinopeusvääntimet (paineilma) 75 B-RAD Select BL (akku) 75

3 PIKALIITTIMET 141-SARJA Sarjan 141 miniliitin on yksi markkinoiden pienemmistä liittimistä. Sarjaan kuuluu CEJNin suosittuja pieneen tilaan mahtuvia tuotteita, jotka soveltuvat myös nesteille ja alipaineelle. Virtausaukko 2,5 mm Virtaus 86 l/min Maksimityöpaine 10 bar Minimiräjähdyspaine 40 bar Lämpötila-alue - 30 C C Rungon materiaali Kromattu messinki Pistokkeen materiaali Kromattu messinki RUNKO Koko Tuotekoodi Letkukaralla 5 mm (3/16 ) ,00 Ulkokierteellä G 1/ ,10 PISTOKE Koko Tuotekoodi Letkukaralla 3,2 mm (1/8 ) ,20 5 mm (3/16 ) ,80 Sisäkierteellä G 1/ ,75 PIKALIITTIMET 220-SARJA 220-sarjan liittimet soveltuvat myös alipaineelle. Hyvien virtausarvojen vuoksi ne sopivat useaan eri käyttötarkoitukseen. Saatavana myös varustettuna lukitusrenkaalla, joka estää liittimen tahattoman aukeamisen. Virtausaukko 5 mm Virtaus 580 l/min Maksimityöpaine 35 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 30 C C Rungon materiaali Niklattu messinki Pistokkeen materiaali Karkaistu sinkitty teräs Niklattu messinki (sarja 221) RUNKO Koko Tuotekoodi Letkukaralla 5 mm (3/16 ) ,25 6,3 mm (1/4 ) ,35 8 mm (5/16 ) ,35 8 mm (5/16 ) *) 49,45 10 mm (3/8 ) ,45 Ulkokierteellä R 1/ ,75 R 1/ ,75 R 3/ ,25 Sisäkierteellä G 1/ ,75 *) varustettu lukitusrenkaalla G 1/ ,45 G 3/ ,45 3

4 PISTOKE Koko Tuotekoodi Letkukaralla 5 mm (3/16 ) ,33 6,3 mm (1/4 ) ,04 8 mm (5/16 ) ,14 10 mm (3/8 ) ,39 Ulkokierteellä R 1/ ,20 R 1/ ,12 R 3/ ,02 Sisäkierteellä G 1/ ,20 G 1/ ,18 G 3/ ,10 PIKALIITTIMET 303-SARJA 303-sarjan liittimillä on hyvät virtausarvot ja ne kestävät hyvin tärinää. Sarjaan kuuluu useita liitäntäkokoja, ja ne sopivat myös alipainekäyttöön. Ulkokierteisissä rungoissa ja pistokkeissa on kierretiivistysmassa. Virtausaukko 6,5 mm Virtaus 1450 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C Rungon materiaali Sinkitty teräs/messinki Pistokkeen materiaali Karkaistu, sinkitty teräs Kytkentävoima 85,0 N Yhteensopivuus TEMA 1300, Rectus 31 RUNKO Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,95 8 mm (5/16 ) ,50 10 mm (3/8 ) ,50 13 mm (1/2 ) ,95 Ulkokierteellä R 1/ ,95 R 3/ ,95 R 1/ ,25 Sisäkierteellä G 1/ ,50 G 3/ ,50 RUNKO Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,75 8 mm (5/16 ) ,75 10 mm (3/8 ) ,75 13 mm (1/2 ) ,26 Ulkokierteellä R 1/8" ,24 R 1/ ,72 R 3/ ,68 R 1/ ,31 Sisäkierteellä G 1/ ,96 G 3/ ,24 4

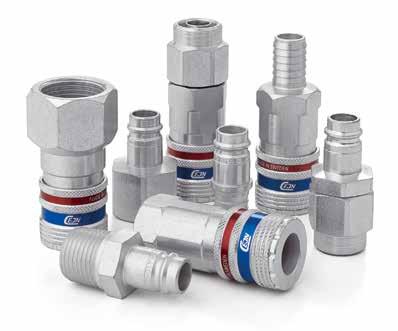

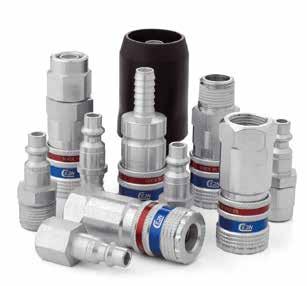

5 PIKALIITTIMET 310-SARJA esafe 310-sarja sisältää laajan valikoiman helposti kytkettäviä liittimiä. Ulkokierteisissä rungoissa ja pistokkeissa on kierretiivistysmassa. Liittimet ovat ISO ja EN 983 -standardien mukaisia. Virtausaukko 5,3 mm Virtaus 950 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C Rungon materiaali Sinkitty teräs/messinki Pistokkeen materiaali Karkaistu sinkitty teräs Kytkentävoima 86 N Yhteensopivuus AtlasCopco QIC08, Hansen 3000 RUNKO Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,00 8 mm (5/16 ) ,00 10 mm (3/8 ) ,00 13 mm ( 1/2 ) ,70 Ulkokierteellä R 1/ ,00 R 3/ ,00 R 1/ ,70 Sisäkierteellä G 1/ ,00 G 3/ ,00 G 1/ ,70 PISTOKE Koko Tuotekoodi Letkukaralla 5 mm (3/16 ) ,15 6,3 mm (1/4 ) ,00 8 mm (5/16 ) ,00 10 mm (3/8 ) ,00 13 mm (1/2 ) ,33 Ulkokierteellä R 1/ ,20 R 1/ ,36 R 3/ ,38 Sisäkierteellä G 1/ ,96 G 1/ ,00 G 3/ ,90 5

6 PIKALIITTIMET 320-SARJA esafe 320-sarjan liittimien venttiilien suunnittelussa on käytetty huippuluokan tekniikkaa, kuten muissakin CEJN-paineilmaliittimissä. Tästä alkuperäisestä CEJN-standardista on tullut suosion myötä ns. eurostandardi. Sarjan tuotteet ovat pitkäikäisiä ja helppokäyttöisiä, koska ne ovat ns. yhdenkädenliittimiä. Ulkokierteisissä rungoissa ja pistokkeissa on kierretiivistysmassa. Liittimen avaaminen tapahtuu kahdessa vaiheessa. Kun lukitusrengas vedetään taakse, poistuu letkun paine hallitusti ilman rekyyliä. Paineen poistuttua liitin aukeaa. Liittimet ovat ISO-4414 ja EN 983 -standardien mukaisia. 320-sarjaan yhteensopiva haponkestävä versio löytyy sarjasta 326, sivu 59. Lisäksi saman profiilin liittimet nesteille löytyvät sarjasta 321 sivulta 55 ja sarjasta 324 sivulta sarja, e-safe -turvaliitin Tekniset tiedot, e-safe -turvaliitin: Virtausaukko 7,6 mm Virtaus 2250/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C Rungon/pistokkeemateriaali Karkaistu sinkitty teräs Kytkentävoima 86,0 N Yhteensopivuus Tema 1600, Rectus 25 RUNKO, e-safe TURVALIITIN Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,00 8 mm (5/16 ) ,00 10 mm (3/8 ) ,00 13 mm (1/2 ) ,75 9 mm ,75 Ulkokierteellä R 1/ ,00 R 3/ ,00 R 1/ ,75 Sisäkierteellä G 1/ ,00 G 3/ ,00 G 1/ ,75 5 x 8 mm ,80 Stream-Line -liitännällä 6,5 x 10 mm ,80 8 x 12 mm ,85 9,5 x 13,5 mm ,45 11 x 16 mm ,30 13 x 18 mm ,60 Soft-Line, Stream-Line -liitännällä 6,5 x 10 mm ,70 8 x 12 mm ,70 11 x 16 mm ,20 6

7 PISTOKE Koko Tuotekoodi Letkukaralla 5 mm (3/16 ) ,39 6,3 mm (1/4 ) ,39 8 mm (5/16 ) ,39 10 mm (3/8 ) ,39 13 mm (1/2 ) ,67 Ulkokierteellä R 1/ ,39 R 1/ ,39 R 3/ ,00 R 1/ ,97 G 1/4 60º tiivistyskartio ,59 G 3/8 60º tiivistyskartio ,58 G 1/2 60º tiivistyskartio ,20 NPT-kierteellä 1/8" ,23 1/4" ,16 3/8" ,58 1/2" ,40 Sisäkierteellä G 1/ ,54 G 1/ ,39 G 3/ ,00 G 1/ ,97 Stream-Line -liitännällä 5 x 8 mm ,69 6,5 x 10 mm ,70 8 x 12 mm ,15 9,5 x 13,5 mm ,70 11 x 16 mm ,15 13 x 18 mm ,85 CEJN-Lock hose -liitännällä 1/ ,15 3/ ,00 1/ ,75 HST-TURVALIITTIMET PAINEILMALLE, 326-SARJA Sopii kohteisiin, joissa ympäristön olosuhteet asettavat materiaalille erityisvaatimuksia. Virtausaukko 7,6 mm Virtaus 1800 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C Rungon materiaali HST-teräs (AISI 316) Pistokkeen materiaali HST-teräs (AISI 316) RUNKO Koko Tuotekoodi Letkukaralla 10 mm ,00 Ulkokierteellä R 1/4" ,00 R 3/8" ,00 R 1/2" ,00 Sisäkierteellä G 1/4" ,00 G 3/8" ,00 G1/2" ,00 HST-PISTOKKEET LÖYTYVÄT SIVULTA 58 7

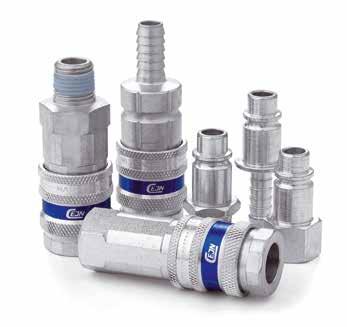

8 PIKALIITTIMET 331-SARJA 331-sarjan liittimillä on hyvät virtausarvot ja helppo kytkettävyys Virtausaukko 7,1 mm Virtaus 1740 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 70 bar Lämpötila-alue - 30 C C Rungon materiaali Sinkitty teräs/messinki Pistokkeen materiaali Karkaistu sinkitty teräs Yhteensopivuus Atlas Copco QIC10, Rectus 33, Tema 1650 RUNKO Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,85 8 mm (5/16 ) ,85 10 mm (3/8 ) ,65 13 mm (1/2 ) ,90 Ulkokierteellä R 1/ ,60 R 3/ ,50 R 1/ ,65 Sisäkierteellä G 1/ ,65 G 3/ ,40 G 1/ ,80 PISTOKE Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,55 8 mm (5/16 ) ,55 10 mm (3/8 ) ,55 13 mm (1/2") ,10 Ulkokierteellä R 1/ ,55 R 3/ ,11 R 1/ ,20 G 1/ ,55 G 1/ ,16 G 3/ ,34 Sisäkierteellä G 1/ ,55 8

9 PIKALIITTIMET 408-SARJA 408-sarjan liittimillä on hyvät virtausarvot. Sarjan tuotteet sopivat myös alipainekäyttöön. Sarjaan kuuluu useita liitäntäkokoja. Virtausaukko 9,5 mm Virtaus 3450 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C Rungon materiaali Sinkitty teräs/messinki Pistokkeen materiaali Karkaistu sinkitty teräs Kytkentävoima 160,0 N Yhteensopivuus Tema 1800, Rectus 32 RUNKO Koko Tuotekoodi 10 mm (3/8 ) ,15 13 mm (1/2 ) ,15 16 mm (5/8 ) ,15 19 mm (3/4 ) ,65 Ulkokierteellä R 3/ ,15 R 1/ ,15 R 3/ ,65 Sisäkierteellä G 3/ ,15 G 1/ ,15 G 3/ ,65 PISTOKE Koko Tuotekoodi Letkukaralla 8 mm (5/16 ) ,81 10 mm (3/8 ) ,81 13 mm (1/2 ) ,81 16 mm (5/8 ) ,85 19 mm (3/4 ) ,85 Ulkokierteellä R 1/ ,81 R 3/ ,81 R 1/ ,45 R 3/ ,05 Sisäkierteellä G 1/ ,45 G 3/ ,80 G 1/ ,20 9

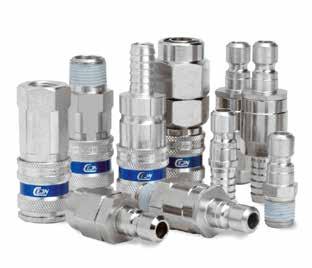

10 PIKALIITTIMET 410-SARJA esafe 410-sarjan liittimien rakenteesta on tullut ns. eurostandardi. Sarjan tuotteet voidaan liittää yhdellä kädellä ja niillä on pitkä käyttöikä. Sarjaan kuuluu useita liitäntäkokoja. 410-sarjan esafe avautuu kahdessa vaiheessa. Kun lukitusrengas vedetään taakse, poistuu letkun paine hallitusti ilman rekyyliä. Paineen poistuttua liitin aukeaa. Turvaversio on ISO-standardien 4414 ja EN 983 mukainen. Tekniset tiedot, esafe turvaliitin: Virtausaukko 10,4 mm Virtaus 4000 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C Rungon materiaali Sinkitty teräs/messinki Kytkentävoima 140,0 N Yhteensopivuus Tema 1700, Rectus 27 Yhteensopiva haponkestävä versio löytyy 416-sarjasta, sivu 58. Yhteensopiva messinkiversio löytyy 411-sarjasta. 410-sarja, e-safe turvaliitin RUNKO, esafe TURVALIITIN Koko Tuotekoodi Letkukaralla 8 mm (5/16") ,75 10 mm (3/8") ,75 13 mm (1/2 ) ,75 16 mm (5/8 ) ,30 19 mm (3/4 ) ,30 Ulkokierteellä R 3/8" ,75 R 1/ ,75 R 3/ ,30 Sisäkierteellä G 3/ ,50 G 1/ ,50 Stream-Line -liitännällä 11 x 16 mm ,60 13 x 18 mm ,50 10

11 PISTOKE Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,58 8 mm (5/16 ) ,58 10 mm (3/8 ) ,58 13 mm (1/2 ) ,58 16 mm (5/8 ) ,73 19 mm (3/4 ) ,34 Ulkokierteellä R 1/ ,58 R 3/ ,58 R 1/ ,73 R 3/ ,90 Sisäkierteellä G 1/ ,39 G 3/ ,88 G 1/ ,39 G 3/ ,85 Stream-Line -liitännällä 11 x 16 mm ,55 13 x ,55 11

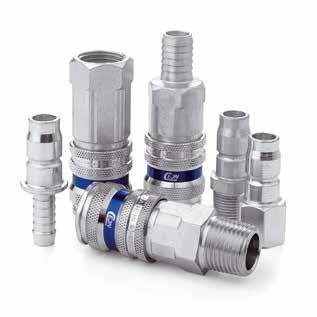

12 PIKALIITTIMET 421-SARJA 421-sarjan liittimet ovat hyvän virtausarvon omaavia tukevia ja helposti käsiteltäviä yhdenkädenliittimiä. Virtausaukko 10,0 mm Virtaus 3400 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 70 bar Lämpötila-alue - 20 C C Rungon materiaali Sinkitty teräs/messinki Pistokkeen materiaali Karkaistu sinkitty teräs Yhteensopivuus Atlas Copco QIC15, Rectus 34, Tema 1750 RUNKO Koko Tuotekoodi Letkukaralla 10 mm (3/8 ) ,10 13 mm (1/2 ) ,95 16 mm (5/8 ) ,80 Ulkokierteellä R 3/ ,35 R 1/ ,95 Sisäkierteellä G 1/ ,00 PISTOKE Koko Tuotekoodi Letkukaralla 6,3 mm (1/4 ) ,07 8 mm (5/16 ) ,07 10 mm (3/8 ) ,07 13 mm (1/2 ) ,07 16 mm (5/8 ) ,78 Ulkokierteellä R 1/ ,63 R 3/ ,63 R 1/ ,95 G 3/ ,46 G 1/ ,00 Sisäkierteellä G 1/ ,46 G 3/ ,30 G 1/ ,05 12

13 ASENNUSTARVIKKEET 900-SARJA ASENNUSTARVIKKEET Kierre/letkukoko Tuotekoodi Letkukara, ulkokierre R 1/8-5 mm ,84 R 1/8-6,3 mm ,31 R 1/4-5 mm ,90 R 1/4-6,3 mm ,36 R 1/4-8 mm ,36 R 1/4-10 mm ,53 R 1/4-13 mm ,85 R 3/8-6,3 mm ,85 R 3/8-8 mm ,42 R 3/8-10 mm ,91 R 3/8-13 mm ,53 R 1/2-6,3 mm ,00 R 1/2-8 mm ,40 R 1/2-10 mm ,66 R 1/2-13 mm ,08 R 1/2-16 mm ,13 R 1/2-19 mm ,13 R 3/4-10 mm ,95 R 3/4-13 mm ,75 R 3/4-16 mm ,95 R 3/4-19 mm ,95 Letkujatko, letku/letku 6,3 mm - 6,3 mm ,79 10 mm - 10 mm ,91 13 mm - 13 mm ,48 Kaksoisnippa, ulkokierre/ulkokierre G 1/8 - G 1/ ,51 G 1/4 - G 1/ ,09 G 1/4 - G 1/ ,46 G 1/4 - G 3/ ,76 G 1/4 - G 1/ ,00 G 3/8 - G 1/ ,89 G 3/8 - G 3/ ,52 G 3/8 - G 1/ ,06 G 3/8 - G 3/ ,40 G 1/2 - G 3/ ,30 G 1/2 - G 1/ ,41 G 3/4 - G 3/ ,97 Nippa, ulkokierre/sisäkierre G 1/8 - G 1/ ,60 G 1/8 - G 1/ ,23 G 1/8 - G 3/ ,93 G 1/4 - G 1/ ,24 G 1/4 - G 3/ ,05 G 3/8 - G 3/ ,86 G 3/8 - G 1/ ,97 G 1/2 - G 1/ ,86 G 1/2 - G 3/ ,10 Supistusnippa, ulkokierre/sisäkierre G 1/4 - G 1/ ,56 G 3/8 - G 1/ ,62 G 3/8 - G 1/ ,91 G 1/2 - G 1/ ,79 G 1/2 - G 3/ ,62 G 3/4 - G 3/ ,30 G 3/4 - G 1/ ,19 13

14 ASENNUSTARVIKKEET Kierrekoko Tuotekoodi Tulppa, ulkokierre G 1/ ,74 T-haara, sisäkierre/ sisäkierre/sisäkierre T-haara, sisäkierre/ ulkokierre/sisäkierre T-haara, sisäkierre/ sisäkierre/ulkokierre G 3/ ,27 G 1/ ,70 G 3/ ,41 G 1/ ,20 G 3/ ,06 G 1/ ,85 G ,70 G 1/ ,77 G 3/ ,65 G 1/ ,50 G 1/ ,32 G 3/ ,06 G 1/ ,95 Kulmaliitin, ulkokierre/ulkokierre G 1/ ,10 G 1/ ,65 G 3/ ,81 G 1/ ,55 Kulmaliitin, sisäkierre/sisäkierre G 1/ ,10 G 1/ ,26 G 3/ ,81 G 1/ ,55 G ,35 Kulmaliitin, ulkokierre/sisäkierre G 1/ ,26 G 3/ ,14 G 1/ ,06 Y-haara, sisäkierre/sisäkierre /sisäkierre G 1/ ,56 G 3/ ,53 G 1/ ,80 Y-haara, sisäkierre/ulkokierre /sisäkierre G 1/ ,46 G 3/ ,57 G 1/ ,80 Ristiliitin, sisäkierre/sisäkierre/sisäkierre/sisäkierre G 1/ ,60 G 1/ ,82 G 3/ ,45 G 1/ ,10 Ristiliitin, sisäkierre/sisäkierre /sisäkierre/ulkokierre G 1/ ,68 G 3/ ,05 G 1/ ,10 Palloventtiili, sisäkierre/sisäkierre G 1/ ,40 G 1/ ,40 G 3/ ,30 G 1/ ,65 G 3/ ,90 14

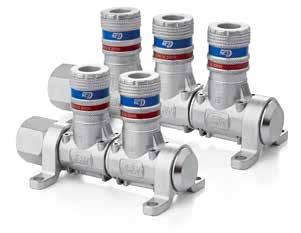

15 MULTI-LINK -JAKOTUKIT Multi-Linkin avulla voidaan rakentaa toimiva paineilmaverkosto, jossa ei tarvita kulmakappaleita, T-haaroja, liitoskappaleita tai pistokkeita. Multi-Link -jakotukki on ihanteellinen ratkaisu ulosottopisteiden rakentamiseen sekä uusissa että vanhoissa kohteissa. Maksimityöpaine 16 bar Lämpötila-alue - 20 C C Materiaali Sinkitty teräs Liitäntä G 1/2" sisäkierre 320-SARJAN esafe TURVALIITTIMILLÄ Tuotekoodi Vähäisen rekyylin vuoksi liittimien käsittely on helpompaa ja turvallisempaa. 1 liittimellä ,95 2 liittimellä ,00 3 liittimellä ,00 4 liittimellä ,00 5 liittimellä ,00 MULTI-LINK ILMAN LIITTIMIÄ (1/2" kierre) Tuotekoodi 2 ulostulolla ,00 3 ulostulolla ,00 4 ulostulolla ,00 5 ulostulolla ,00 15

16 PAINEILMALETKUT PUNOSVAHVISTEINEN POLYURETAANILETKU *) Letkukoko, sisä- x ulkohalkaisija, mm Tuotekoodi /m alv 0 % 6,5 x ,42 8 x ,12 9,5 x 13, ,85 11 x ,65 13 x ,60 Maksimityöpaine Materiaali Käyttölämpötila Kelassa 100 m, myydään myös metreittäin. *) Kelassa 50 m 16 bar Esteripohjainen, vahvistettu polyuretaani, jossa polyesterikuitua C SÄHKÖÄ JOHTAVA KUMILETKU Letkukoko, sisä- x ulkohalkaisija, mm Tuotekoodi /m alv 0 % 8 x 14, ,02 10 x ,98 12 x ,90 Maksimityöpaine 16 bar Materiaali SBR-kumi Kelassa 40 m, myydään myös metreittäin. VESILETKU Letkukoko, sisä- x ulkohalkaisija, mm Tuotekoodi /m alv 0 % 8 x ,17 11 x ,05 Maksimityöpaine Materiaali Käyttölämpötila 10 bar Eetteripohjainen polyuretaani, joka on vahvistettu polyesterikuidulla C Kelassa 100 m, myydään myös metreittäin. 16

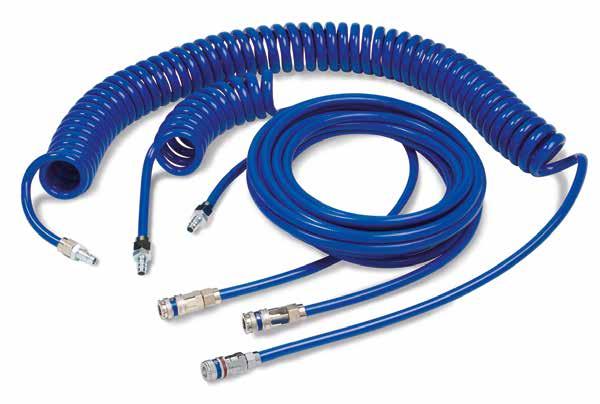

17 SPIRAALILETKUT SPIRAALILETKU, 320-SARJAN esafe TURVALIITTIMET ASENNETTUINA Työpituus Tuotekoodi Letkukoko 5 x 8 mm 2 m ,70 4 m ,00 6 m ,20 8 m ,60 Letkukoko 6,5 x 10 mm 2 m ,45 4 m ,40 6 m ,35 8 m ,80 Letkukoko 8 x 12 mm 2 m ,10 4 m ,15 6 m ,00 8 m ,00 Letkukoko 11 x 16 2 m ,10 4 m ,00 6 m ,00 8 m ,00 Koko (sisähalk. x ulkohalk.), mm Maksimityöpaine Materiaali Letkun suora osuus Käyttölämpötila 6,5x10, 8x12, 11x16 10 bar Esteripohjainen polyuretaani 0,5 m C 17

18 SPIRAALILETKUT PU-SPIRAALILETKU + PYÖRIVÄ ULKO- KIERREPÄÄ, MAKS. 10 bar Letkukoko 5 x 8 mm Letkukoko 6,5 x 10 mm Letkukoko 8 x 12 mm Letkukoko 11 x 16 *) Sis. taipumisen estävän jousen Työpituus Kierre Tuotekoodi 2 m R 1/ ,10 4 m R 1/ ,00 *) 6 m R 1/ ,65 8 m R 1/ ,20 *) 2 m R 1/ ,35 *) 4 m R 1/ ,80 *) 6 m R 1/ ,50 8 m R 1/ ,00 2 m R 3/ ,65 *) 4 m R 1/ ,50 *) 6 m R 1/ ,55 8 m R 3/ ,00 2 m R 1/ ,25 4 m R 1/ ,00 6 m R 1/ ,00 ULKOKIERRELIITTIMET PU-LETKUILLE Koko, mm Kierre Tuotekoodi Pyörivä, varustettu suojajousella 5 x 8 R 1/ ,60 6,5 x 10 R 1/ ,60 8 x 12 R 1/ ,90 8 x 12 R 3/ ,10 9,5 x13,5 R 1/ ,00 9,5 x13,5 R 3/ ,10 11 x 16 R 1/ ,25 ULKOKIERRELIITTIMET PU-LETKUILLE Koko, mm Kierre Tuotekoodi Haponkestävä, kiinteä 6,5 x 10 1/4" UK ,85 8 x 12 1/4" UK ,65 8 x 12 3/8" UK ,65 SPIRAALILETKUT SPIRAALILETKU ILMAN LIITTIMIÄ Työpituus Tuotekoodi Letkukoko 5 x 8 mm 2 m ,39 4 m ,75 6 m ,95 8 m ,45 Letkukoko 6,5 x 10 mm 2 m ,55 4 m ,95 6 m ,50 8 m ,85 Letkukoko 8 x 12 mm 2 m ,05 4 m ,25 6 m ,85 8 m ,95 Letkukoko 11 x 16 2 m ,20 4 m ,35 6 m ,70 8 m ,00 18

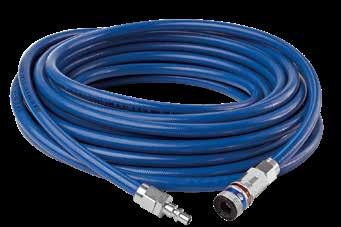

19 VALMIIT LETKUASENNELMAT CEJN-letkuasennelmavalikoimasta löytyy helposti oikeanlainen letku-liitinyhdistelmä paineilmakäyttöön. Jokainen letkuasennelma toimitetaan käyttövalmiina. Työkaluista ja mahdollisesti puuttuvista osista ei tarvitse huolehtia. PU-LETKU 320-SARJAN esafe-liittimin, MAKSIMIPAINE 16 bar, Työpituus Tuotekoodi Letkukoko 6,5 x 10 mm 10 m ,65 Letkukoko 8 x 12 mm 10 m ,00 20 m ,00 Letkukoko 9,5 x 13 mm 10 m ,00 20 m ,00 Letkukoko 11 x 16 mm 10 m ,00 KUMILETKU 320-SARJAN esafe-liittimin, MAKSIMIPAINE 16 bar 20 m ,00 Työpituus Tuotekoodi Letkukoko 10 mm 10 m ,80 Letkukoko 13 mm 10 m ,30 20 m ,00 19

20 LETKU- JA KAAPELIKELAT LETKUKELA PAINEILMALLE Koko, sisähalk. x ulkohalk., mm Letkun koko (sisähalk. x ulkohalk.), mm 8x12, 9,5x13,5, 11x16, 13x18 Letku Punosvahvistettu PUR Kelan halkaisija 330 mm, 430 mm Syöttöletkun pituus 1,5 m Maksimityöpaine 16 bar Lämpötila-alue - 20 C C HINTARYHMÄ B Liitäntä Tuotekoodi 5 metriä PUR 11 x 16 R 1/ ,00 7 metriä PUR 8 x 12 R 1/ ,00 8 metriä PUR 13 x 18 R 1/ ,00 10 metriä PUR 8 x 12 R 1/ ,00 10 metriä PUR 11 x 16 R 1/ ,00 14 metriä PUR 9 x 13,5 R 1/ ,00 16 metriä PUR 8 x 12 R 1/ ,00 Kelat on varustettu pysäytystoiminnolla, joka voidaan ottaa pois käytöstä, jolloin letkun syöttö tapahtuu kesketyksettä. Kiinnitys kattoon tai seinään. LETKUKELA VEDELLE Koko, sisähalk. x ulkohalk., mm Liitäntä Tuotekoodi 14 metriä PUR 9,5 x 13,5 R 1/ ,00 10 metriä PUR 11 x 16 R 1/2" ,00 Letkun koko (sisähalk. x ulkohalk.), mm 9,5 x 13,5 ja 11 x 16 Letku Punosvahvistettu PUR Kelan halkaisija 430 mm Syöttöletkun pituus 1,5 m Maksimityöpaine 9 bar 20 C:ssa, 7 bar 60 C:ssa Lämpötila-alue + 5 C C Kelat on varustettu pysäytystoiminnolla, joka voidaan ottaa pois käytöstä, jolloin letkun syöttö tapahtuu kesketyksettä. Kiinnitys kattoon tai seinään. KAAPELIKELA SÄHKÖLLE Mitat Tuotekoodi 10 metriä 3 x 1,5 mm ,00 17 metriä 3 x 1,5 mm ,00 Kaapeli Kumikaapeli Kelan halkaisija 430 mm Virta 10 ampeeria Jännite 230 V Liitäntä FI-pistotulppa Maksimiantoteho 1000 W sisäänkelattuna, 1600 W uloskelattuna Suojaluokka IP 44 Lämpötila-alue - 10 C C 20

21 PUHALLUSPISTOOLIT 208-sarjan puhalluspistooleja on saatavana useita eri malleja: vakio, äänenvaimennettu Star-Tip sekä turvaventtiilillä varustettuna. Pistooleihin on saatavana mittava valikoima lisävarusteita, kuten pitkiä puhallusputkia, kumisuuttimia ja suojakupuja. 210-sarjan puhalluspistooli MultiFLOW paineilmalle ja nesteille.ominaisuuksia ovat muun muassa säädettävä suutin, jolloin suihkun leveys on helposti säädettävissä, ylivoimainen puhallusvoima, säädettävä virtauksen voimakkuus sekä rekyylitön irrotus. Virtaus, 208-sarja 500 l/min 90 mm:n vakiomallisella puhallusputkella varustettuna Virtaus, 210-sarja l/min Maksimityöpaine 16 bar Liitännät 1/4 sisäkierre Paino, 208-sarja 112 g 90 mm:n vakiomallisella puhallusputkella varustettuna Paino, 210-sarja 205 g Materiaali POM (runko), messinki (venttiili, putki) Lämpötila-alue -20 C C Väliaine Paineilma ja neutraalit, vesiliukoiset nesteet 208-SARJA Putki Tuotekoodi 90 mm:n puhallusputkella Kiinteä ,25 Irrotettava ,05 90 mm:n puh.putkella, äänenvaimennettu Star-Tip Kiinteä ,90 Irrotettava ,00 Turvaventtiilillä Irrotettava ,65 Pelkkä runko-osa ilman putkia , SARJA, Multi-FLOW, PAINEILMALLE JA NESTEILLE Säädettävä suutin ja virtauksen määrä Tuotekoodi Paineilmalle ,95 Nesteille G1/2" ,35 Star-Tip ,10 21

22 LISÄVARUSTEET, 208-SARJA Pituus, mm Tuotekoodi Irtoputket , , ,65 90, Star-Tip ,30 300, Star-Tip ,80 500, Star-Tip ,30 400, taipuisa ,00 90, turvaventtiilillä ,30 Suuttimet Ilmaverhosuutin ,65 Ejektorisuutin ,65 Turvasuutin ,30 Kumisuutin, halk. 14 mm ,98 Kumisuutin, halk. 25 mm ,20 Kumisuutin, halk. 35 mm ,70 Kumisuutinsarja, sisältää mallit 9956, 9957 ja ,25 Äänenvaimennin ,15 Äänenvaimennin ,27 Suojakupu Halk. 100 mm ,15 Sumutinpullosarja ilman pistoolia ,70 22

23 LISÄVARUSTEET, 210-SARJA Tuotekoodi Säädettävä suutin ilmalle ,00 Säädettävä suutin vedelle ,15 Suora putki, 70 mm ,10 Star-Tip -putki, 70 mm ,70 Magneettipidike ,00 SUMUVOITELUÖLJY (VALKOÖLJY) Tuotekoodi 1 l muovipullo ,55 5 l muovikanisteri ,00 25 l muovikanisteri ,00 23

24 ILMANKÄSITTELYLAITTEET KNOCKS 3-OSAISET HUOLTOLAITEYKSIKÖT Malli Koko Liitäntä Maks. virtaus, m³/min Sisältää suodattimen, paineensäätimen mittarilla ja voitelulaitteella. Säätöalue 0,5-8 bar. HINTARYHMÄ B KS3U G 1/4" 0,5 72,50 KS3U G 1/4" 1,7 104,00 KS3U G 3/8" 1,7 104,00 KS3U G 1/2" 3,5 165,00 KS3U G 3/4" 8,0 340,00 KS3U-41 4 G 1" 8,0 340,00 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. 2-OSAISET HUOLTOLAITEYKSIKÖT Malli Koko Liitäntä Maks. virtaus, m³/min Sisältää suodattimen, paineensäätimen mittarilla ja voitelulaitteella. Säätöalue 0,5-8 bar. KS2U G 1/4" 0,6 58,45 KS2U G 1/4" 1,7 89,75 KS2U G 3/8" 1,7 89,75 KS2U G 1/2" 3,5 154,00 KS2U G 3/4" 8,0 280,00 KS2U-41 4 G 1" 8,0 280,00 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. SUODATINSÄÄTIMET MITTARILLA Malli Koko Liitäntä Maks. virtaus, m³/min Säätöalue 0,5-8 bar KFRG G 1/4" 1,0 34,60 KFRG G 1/4" 2,2 55,10 KFRG G 3/8" 2,6 55,10 KRFG G 1/2" 5,2 95,15 KFRG G 3/4" 8,0 173,00 KFRG-41 4 G 1" 8,0 173,00 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. SUODATTIMET Malli Koko Liitäntä Maks. virtaus, m³/min Suodatusaste 5 µ (mikronia) KFIL G 1/4" 0,95 19,75 KFIL G 1/4" 2,2 27,05 KFIL G 3/8" 2,2 27,05 KFIL G 1/2" 3,5 46,50 KFIL G 3/4" 8,0 96,30 KFIL-41 4 G 1" 8,2 96,30 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. 24

25 KNOCKS HIENOSUODATTIMET Malli Koko Liitäntä Maks. virtaus, m³/min Suodatusaste 0,01 µ (mikronia KCFI G 1/4" 0,35 58,45 KCFI G 1/4" 0,35 70,30 KCFI G 3/8" 0,35 70,30 KCFI G 3/8" 0,50 131,00 KCFI G 1/2"" 0,50 131,00 KCFI G 3/4" 1,50 175,00 KCFI-41 4 G 1" 1,50 175,00 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. AKTIIVIHIILISUODATTIMET Malli Koko Liitäntä Maks. virtaus, m³/min KAFI G 1/4" 0,60 57,30 KAFI G 1/4" 0,65 68,10 KAFI G 3/8" 0,65 68,10 KAFI G 3/8" 1,30 131,00 KAFI G 1/2" 1,30 127,00 KAFI G 3/4" 2,00 168,00 KAFI-41 4 G 1" 2,00 168,00 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. SÄÄTIMET MITTARILLA Malli Koko Liitäntä Maks. virtaus, m³/min Säätöalue 0,5-8 bar KREG-014G 0 G 1/4" 1,0 29,20 KREG-114G 1 G 1/4" 2,2 40,00 KREG-138G 1 G 3/8" 2,6 40,00 KREG-212G 2 G 1/2" 5,1 59,50 KREG-434G 4 G 3/4" 14,0 115,00 KREG-41G 4 G 1" 14,0 115,00 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. SUMUVOITELULAITTEET Malli Koko Liitäntä Maks. virtaus, m³/min KLUB G 1/4" 0,6 22,70 KLUB G 1/4" 1,7 34,60 KLUB G 3/8" 1,7 34,60 KLUB G 1/2" 3,5 53,05 KLUB G 3/4" 8,0 99,55 KLUB-41 4 G 1" 8,0 99,55 Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. 25

26 LUKITTAVAT PALLOVENTTIILIT MODUULISARJAAN Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. KNOCKS Malli Koko Liitäntä KBAV G 1/4" 22,70 KBAV G 1/4" 32,45 KBAV G 3/8" 32,45 KBAM G 3/8" 47,60 KBAM G 1/2" 47,60 KBAM G 3/4" 106,00 KBAM-41 4 G 1" 106,00 JAKOTUKIT MODUULISARJAAN Malli Koko Liitäntä Virtausarvot on ilmoitettu 10 barin sisääntulopaineella. Maksimikäyttöpaine kokoluokassa 0 on 12 bar ja kokoluokissa bar. SEINÄKIINNITTIMET/LIITOSKAPPALEET, METALLIA KDIS G 1/4" 16,20 KDIS G 1/4" 20,55 KDIS G 3/8" 20,55 KDIS G 3/8" 24,90 KDIS G 1/2" 24,90 KDIS G 3/4" 70,30 KDIS-41 4 G 1 70,30 Malli Koko Asennetaan laitteiden päätyihin, 2 kpl/pakkaus KOP-014K 0 7,74 KKOP-114K 1 32,75 KKOP-212K 2 43,80 KKOP4-434K 4 105,00 KKOP4-41K 4 105,00 SEINÄKIINNITTIMET, LIITOSKAPPALEET, MUOVIA Malli Koko KKOP0W 0 3,59 KKOP1W 1 3,59 KKOP2W 2 6,28 KKOP4W 4 6,59 LIITOSSARJAT Malli Koko KKOP0 0 2,16 KKOP1 1 2,16 KKOP2 2 3,35 KKOP4 4 4,70 AUTOMAATTIUIMURIT Malli Koko Uimuri tyhjentää kondensoituneen veden automaattisesti, kun vedenpinta nousee riittävän ylös. Kokoluokissa 1 ja 2 toimitukseen sisältyy myös kuppi. Koossa 4 vain uimuri. BE1AM 10NC 1 64,90 BE2AM 10NC 2 67,10 AM 10NC 4 54,10 26

27 HYDRAULIIKKATUOTTEET HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET PIKALIITTIMET 525-SARJA Sarjan 525 pikaliittimet ovat erittäin kestäviä, koska niissä käytetään materiaalina terästä. Äärimmäisen kovalle rasituksella ja kulutukselle joutuvat osat, kuten lukitusrengas ja pistoke, valmistetaan karkaistusta teräksestä. Tämän materiaalivalinnan ansiosta liitin kestää pitkään käyttöä vaativissa olosuhteissa. Rungossa on kaksois-o-rengastiivistys. Vastaava haponkestävä versio löytyy sarjasta 526, sivu 44. Materiaali Materiaali Runko: ZN-pinnoitettu teräs Rungon lukitusholkki ja pistoke: Karkaistu teräs Kaksois o-rengastiivistys Runko Käyttölämpötila - 30 C C Tiivistemateriaali NBR KOKOLUOKKA 1/4 Tuotekoodi Maksimivirtaus 29 l/min (4 barin painehäviö) Yhteensopivuus Tema 2500 Maksimityöpaine 450 bar liitettynä 300 bar irrotettuna RUNKO, G 1/4 sisäkierre ,85 Viton-tiiviste ,40 Ilman venttiilä ,65 PISTOKE, G 1/4 sisäkierre ,60 Viton-tiiviste ,45 Ilman venttiiliä ,55 KOKOLUOKKA 3/8 Tuotekoodi Maksimivirtaus 69 l/min (4 barin painehäviö) Yhteensopivuus Tema 3800 Maksimityöpaine 350 bar liitettynä 280 bar irrotettuna RUNKO, G 3/8 sisäkierre ,90 Paineenpoistava ,25 Viton-tiiviste ,85 Ilman venttiiliä ,60 PISTOKE, G 3/8 sisäkierre ,15 Paineenpoistava ,25 Viton-tiiviste ,65 Ilman venttiiliä ,95 KOKOLUOKKA 1/2 Tuotekoodi Maksimivirtaus 122 l/min (4 barin painehäviö) Yhteensopivuus Tema 5000 Maksimityöpaine 300 bar liitettynä 250 bar irrotettuna RUNKO, G 1/2 sisäkierre ,55 Paineenpoistava ,60 Viton-tiiviste ,75 Ilman venttiiliä ,35 PISTOKE, G 1/2 sisäkierre ,30 Paineenpoistava ,55 Viton-tiiviste ,00 Ilman venttiiliä ,60 27

28 HYDRAULIIKKATUOTTEET HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET KOKOLUOKKA 3/4 Tuotekoodi Maksimivirtaus 250 l/min (4 barin painehäviö) Yhteensopivuus Tema 7500 Maksimityöpaine 280 bar liitettynä 200 bar irrotettuna RUNKO, G 3/4 sisäkierre ,35 Paineenpoistava ,15 Viton-tiiviste ,30 Ilman venttiiliä ,45 PISTOKE, G 3/4 sisäkierre ,55 Paineenpoistava ,30 Viton-tiiviste ,50 Ilman venttiiliä ,20 KOKOLUOKKA 1 Tuotekoodi Maksimivirtaus 425 l/min (4 barin painehäviö) Yhteensopivuus Tema Maksimityöpaine 250 bar liitettynä 250 bar irrotettuna RUNKO, G 1 sisäkierre ,00 Paineenpoistava ,00 Viton-tiiviste ,00 Ilman venttiiliä ,10 PISTOKE, G 1 sisäkierre ,15 Paineenpoistava ,90 Viton-tiiviste ,70 Ilman venttiiliä ,65 Materiaali: pehmeä PVC-muovi SUOJATULPAT 525-SARJALLE Kokoluokka Tuotekoodi Rungolle 1/ ,67 Pistokkeelle 1/ ,98 Rungolle 3/ ,78 Pistokkeelle 3/ ,43 Rungolle 1/ ,78 Pistokkeelle 1/ ,43 Rungolle 3/ ,78 Pistokkeelle 3/ ,43 Rungolle ,10 Pistokkeelle ,90 TIIVISTESARJAT 525-SARJALLE Kokoluokka Tuotekoodi Sarja sisältää kaksi o-rengasta ja tukirenkaan. 3/ ,90 1/ ,16 3/ , ,92 28

29 HYDRAULIIKKATUOTTEET HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET PIKALIITTIMET X65-SARJA, FLAT-FACE Sarjan X65 Flat-Face -pikaliittimet on suunniteltu erityisesti mobilehydrauliikan sovellutuksiin. Liittimen flat-face -rakenne minimoi vuodot kytkemisen ja irrottamisen yhteydessä. Liittimellä on yhdenkädenliitäntä. Liitin on varustettu turvalukituksella, joka estää liittimen tahattoman aukeamisen. Liittimet on valmistettu standardin ISO mukaisesti. Standardi määrittää flat-face -liittimien yhteensopivuuden ja käyttöominaisuudet. Flat-Face -liittimiä toimitamme aina kokoon 2 asti, myös SAE- ja NPT-kierteillä varustettuina. Vastaava haponkestävä versio löytyy sarjasta X66, sivu 45. Materiaali, runko Materiaali, lukitusholkki: Materiaali, pistoke Tiivistemateriaali Käyttölämpötila - 30 C C Yhteensopivuus ISO ZN-pinnoitettu teräs Karkaistu teräs Karkaistu sinkitty teräs Nitriilikumi (NBR), muut materiaalit erikseen tilattavissa x KOKOLUOKKA 1/8-165-Sarja Kierre Tuotekoodi Maks. työpaine 720 bar (72 MPa) Minimiräjähdyspaine 1800 bar Maksimivirtaus 8 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 12,0 mm RUNKO 1/ ,40 PISTOKE 1/ ,45 KOKOLUOKKA 1/4-265-Sarja Kierre Tuotekoodi Maks. työpaine 500 bar (50 MPa) Minimiräjähdyspaine 1500 bar Maksimivirtaus 27 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 16,1 mm RUNKO 1/ ,35 Viton-tiiviste 1/ ,35 Push-Pull 1/4" ,90 PISTOKE 1/ ,05 Viton-tiiviste 1/ ,30 Paineenpoistava 1/ ,20 KOKOLUOKKA 3/8-365-Sarja Kierre Tuotekoodi Maks. työpaine 400 bar (40 MPa) Minimiräjähdyspaine 1200 bar Maksimivirtaus 50 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 19,7 mm RUNKO 3/ ,00 1/ ,00 Viton-tiiviste 3/ ,90 Viton-tiiviste 1/ ,90 Push-Pull 3/8" ,45 PISTOKE 3/ ,85 1/ ,85 Viton-tiiviste 3/ ,80 Viton-tiiviste 1/ ,80 Paineenpoistava 3/ ,85 Paineenpoistava 1/2" ,15 29

30 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET KOKOLUOKKA 1/2-565-Sarja Kierre Tuotekoodi Maks. työpaine 400 bar (40 MPa) Minimiräjähdyspaine 1200 bar Maksimivirtaus 105 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 24,5 mm RUNKO 1/ ,70 Viton-tiiviste 1/ ,15 3/ ,10 Viton-tiiviste 3/ ,10 Push-Pull 1/2" ,25 PISTOKE 1/ ,65 Viton-tiiviste 1/ ,05 3/ ,00 Viton-tiiviste 3/ ,30 Paineenpoistava 1/ ,55 Paineenpoistava 3/4" ,35 KOKOLUOKKA 5/8-665-Sarja Kierre Tuotekoodi Maks. työpaine 400 bar (40 MPa) Minimiräjähdyspaine 1800 bar Maksimivirtaus 135 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 27,0 mm RUNKO 3/ ,85 Viton-tiiviste 3/ ,05 Push-Pull 3/4" ,90 PISTOKE 3/ ,95 Viton-tiiviste 3/ ,25 Paineenpoistava 3/ ,55 KOKOLUOKKA 3/4-765-Sarja Kierre Tuotekoodi Maks. työpaine 400 bar (40 MPa) Minimiräjähdyspaine 1200 bar Maksimivirtaus 205 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 30,0 mm RUNKO 3/ ,00 Viton-tiiviste 3/ , ,00 Viton-tiiviste ,00 Push-Pull 3/4" ,00 PISTOKE 3/ ,65 Viton-tiiviste 3/ , ,90 Viton-tiiviste ,60 Paineenpoistava 3/ ,00 Paineenpoistava ,00 KOKOLUOKKA Sarja Kierre Tuotekoodi Maks. työpaine 350 bar (40 MPa) Minimiräjähdyspaine 1200 bar Maksimivirtaus 510 l/min (4 barin painehäviö) x = pistokkeen pään halkaisija = 36,0 mm RUNKO 1" ,00 1 ¼" ,00 PISTOKE 1" ,00 1 ¼" ,00 Paineenpoistava 1 " ,00 Paineenpoistava 1 ¼" ,00 30

31 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET SUOJATULPAT RUNGOILLE Kokoluokka Tuotekoodi WEO PLUG-IN HYDRAULIIKKALIITTIMET Rakenteeltaan nerokkaan yksinkertainen WEO Plug-In -liitin mahdollistaa uudenlaisten ratkaisujen käyttöönoton mobilehydrauliikan sovellutuksissa. Pistoke pyörii vapaasti kytkemisen jälkeen, joten letkuihin ei jää jännityksiä. Näin letkujen käyttöikä pidentyy. Liitin soveltuu käytettäväksi useimpien tunnettujen hydrauliikkaletkujen (maks. 1 ) kanssa. 1/ ,38 3/ ,48 1/ ,37 5/8" ,32 3/ ,10 1" ,40 SUOJATULPAT PISTOKKEILLE Kokoluokka Tuotekoodi 1/ ,38 3/ ,48 1/ ,37 5/ ,32 3/ ,10 1" ,40 Työpaine Koko 1/4-3/4 350 bar Koko bar Lämpötila-alue - 30 C C HINTARYHMÄ B SUORA PISTOKE SARJA Pistokkeen pään halk., mm Letkukoko Tuotekoodi SAE 100R1/R2 tai vastaavalle letkulle ja SAE 100R9R multispiraaliletkulle. PISTOKE - 45º:N KULMA SARJA Pistokkeen pään halk., mm 10 3/ , / , / , / , / , / , / , / , / , / , ,20 Letkukoko Tuotekoodi SAE 100R1/R2 tai vastaavalle letkulle. 10 1/ , / , / , / , / ,30 PISTOKE - 90º:N KULMA SARJA Pistokkeen pään halk., mm Letkukoko Tuotekoodi SAE 100R1/R2 tai vastaavalle letkulle. 10 1/ , / , / , / , / ,10 31

32 HYDRAULIIKKATUOTTEET PISTOKE - SUORA KAKSOISNIPPA SARJA Pistokkeen pään halk., mm CEJN HYDRAULIIKKATUOTTEET Letkukoko Letkukoko Tuotekoodi SAE 100R1/R2 tai vastaavalle letkulle 10 1/ ,00 PISTOKE SARJA 13 3/ , / , / , ,70 Pistokkeen pään halk., mm Tuotekoodi Tulppa , , , , ,45 PISTOKE SARJA Pistokkeen pään halk., mm Kierre Tuotekoodi G (BSP) -ulkokierre 10 1/4 UK , /8 UK , /2 UK , /4 UK , UK ,20 RUNKO SARJA Pistokkeen pään halk., mm Kierre Tuotekoodi G (BSP)-ulkokierre 10 1/4 UK , /8 UK , /2 UK , /4 UK , UK ,90 RUNKO SARJA Pistokkeen pään halk., mm Tuotekoodi Sulku ,15 INSERTTI SARJA Pistokkeen pään halk., mm , , , ,90 Kierre Tuotekoodi 10 M18 x ,82 13 M22 x ,66 16 M25 x ,94 23 M33 x ,55 SUORA RUNKO SARJA Pistokkeen pään halk., mm Tuotekoodi SAE 100R1/R2 tai vastaavalle letkulle. 10 1/ , / , / , / ,60 32

33 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET RUNKO SARJA Pistokkeen pään halk., mm Kierre Tuotekoodi SAE J /16-12 UNF ,60 RUNKO SARJA 13 9/16-18 UNF , /4-16 UNF , /16-12 UN , /16-12 UN ,90 Pistokkeen pään halk., mm Kierre Tuotekoodi G (BSP) -ulkokierre tiivisteellä 10 1/4 UK , /8 UK , /2 UK ,70 RUNKO SARJA Pistokkeen pään halk., mm Kierre Tuotekoodi Metrisillä kierteillä 16 M18x ,70 13 M16x ,55 16 M18x ,30 23 M22x ,75 VAPAUTINRENGAS SARJA Koko Tuotekoodi Myydään 10 kpl:n sarjoissa 1/ ,94 LAAKEROITU RUNKO SARJA Pistokkeen pään halk., mm 3/ ,94 1/ ,94 3/ , ,50 LUKITUSRENGAS SARJA Koko Tuotekoodi Myydään 10 kpl:n sarjoissa 1/ ,94 3/ ,32 1/ ,32 3/ , ,65 TIIVISTERENGAS SARJA Koko Tuotekoodi Myydään 10 kpl:n sarjoissa 1/ ,55 3/ ,15 1/ ,55 3/ , ,30 Kierre Tuotekoodi 13 G 3/8" ,50 16 G 1/2" ,35 23 G 3/4" ,80 30 G 1" ,00 SUORA PISTOKE LAAKEROITUUN RUNKOON SARJA Pistokkeen pään halk., mm Letkukoko Tuotekoodi 13 3/8" , /2" , /4" , " ,40 33

34 HYDRAULIIKKATUOTTEET TLX KIERRELIITTIMET TLX on erityisen vahva liitin, joka on tarkoitettu kaikkein vaativimpiin rakennus- ja purkutöihin Liitin kestää loistavasti suuret virtausten vaihtelut. Lujuutensa ja vahvuutensa ansiosta se sopii kohteisiin, joissa esiintyy paineiskuja. CEJN HYDRAULIIKKATUOTTEET KOKOLUOKKA 1/2-507-Sarja Kierrekoko Tuotekoodi Maks. työpaine kytkettynä 420 bar Maks. työpaine irrotettuna 420 bar Maksimivirtaus 93 l/min (3 barin painehäviö) Sisäkierre RUNKO G 1/ ,00 G 3/ ,00 PISTOKE G 1/ ,00 G 3/ ,00 KOKOLUOKKA 3/4-607-Sarja Kierrekoko Tuotekoodi Maks. työpaine kytkettynä 420 bar Maks. työpaine irrotettuna 400 bar Maksimivirtaus 169 l/min (3 barin painehäviö) Sisäkierre RUNKO G 3/4" ,00 G 1" ,00 PISTOKE G 3/4" ,00 G 1" ,00 KOKOLUOKKA Sarja Kierrekoko Tuotekoodi Maks. työpaine kytkettynä 420 bar Maks. työpaine irrotettuna 400 bar Maksimivirtaus 291 l/min (3 barin painehäviö) Sisäkierre RUNKO G 1" ,00 G 1 1/4" ,00 PISTOKE G 1" ,00 G 1 1/4" ,00 KOKOLUOKKA 1 1/4-807-Sarja Kierrekoko Tuotekoodi Maks. työpaine kytkettynä 420 bar Maks. työpaine irrotettuna 400 bar Maksimivirtaus 400 l/min (3 barin painehäviö) Sisäkierre RUNKO G 1 1/ ,00 G 1 1/ ,00 PISTOKE G 1 1/ ,00 G 1 1/ ,00 34

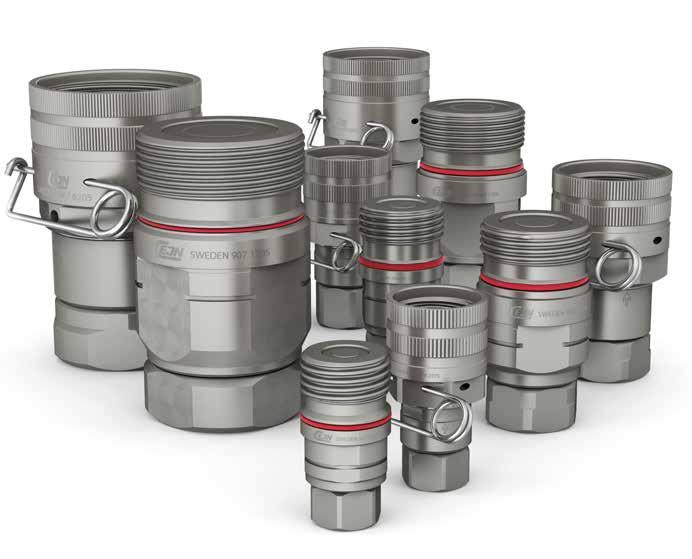

35 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET TLX KIERRELIITTIMET KOKOLUOKKA 1 1/2-907-Sarja Kierrekoko Tuotekoodi Maks. työpaine kytkettynä 380 bar Maks. työpaine irrotettuna 380 bar Maksimivirtaus 740 l/min (3 barin painehäviö) Sisäkierre RUNKO G 1 1/ ,00 G 2" ,00 PISTOKE G 1 1/ ,00 G 2" ,00 SUOJATULPAT Kokoluokka Tuotekoodi Rungolle 1/2" ,25 Pistokkeelle 1/2" ,25 Rungolle 3/ ,20 Pistokkeelle 3/ ,35 Rungolle ,35 Pistokkeelle 1" ,20 Rungolle 1 1/4" ,50 Pistokkeelle 1 1/4" ,20 Rungolle 1 1/2" ,00 Pistokkeelle 1 1/2" ,00 35

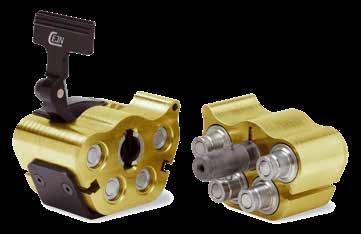

36 HYDRAULIIKKATUOTTEET MULTI-X LIITINLEVYT CEJNin Multi-X liitinlevyjen avulla lisälaitteiden yhdistäminen hydrauliseen järjestelmään on helppoa myös vastapaineessa, koska liitinlevyt on varustettu paineenpoistoventtiilillä. Multi-X on pieni ulkomitoiltaan, joten sen asentaminen on helppoa ahtaissakin kohteissa. WEO-liittimet sallivat letkujen pyörimisen, joten letkuihin ei synny jännityksiä. Näin letkujen käyttöikä pitenee. CEJN HYDRAULIIKKATUOTTEET HINTARYHMÄ B Maksimityöpaine 350 bar Minimiräjähdyspaine 1200 bar Käyttölämpötila -30 C C Kahvalevyn materiaali Sinkitty teräs, anodisoitu alumiini Mobilelevyn materiaali Sinkitty teräs, anodisoitu alumiini Tiivistemateriaali Nitriilikumi (NBR) Molempiin levyihin sisältyy kuminen pölysuoja ja kahvalevyyn kiinnike sekä WEO-pistokkeet. MULTI-X DUO 10 (2 liitintä 3/8") Tuotekoodi Pistokkeet/Rungot Liittimen koko Kahvalevy 3/8" 314, Mobilelevy 3/8" 223, Teline mobilelevylle 151, Alumiinisuojus kahvalevylle MULTI-X DUO 12.5 (2 liitintä 1/2") Tuotekoodi Pistokkeet/Rungot Liittimen koko 144, Kahvalevy 1/2" 417, Mobilelevy 1/2" 347, Teline mobilelevylle 167, Alumiinisuojus kahvalevylle 159,00 MULTI-X DUO 12.5/19 (1 liitin 1/2", 1 liitin 3/4") Tuotekoodi Pistokkeet/Rungot Liittimen koko Kahvalevy 1/2" / 3/4" 789, Mobilelevy 1/2" / 3/4" 570, Teline mobilelevylle 246, Alumiinisuojus kahvalevylle MULTI-X DUO 19 (2 liitintä 3/4") Tuotekoodi Pistokkeet/Rungot Liittimen koko 213, Kahvalevy 3/4" 703, Mobilelevy 3/4" 538, Teline mobilelevylle 238, Alumiinisuojus kahvalevylle 199,00 36

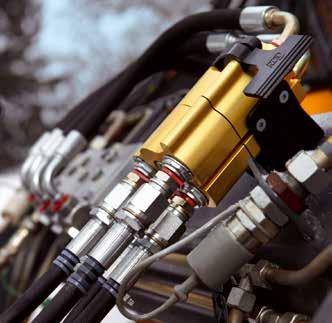

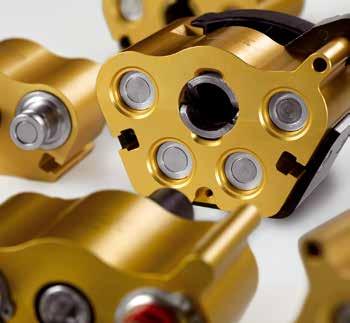

37 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET MULTI-X DUO 25 (2 liitintä 1") Tuotekoodi Pistokkeet/Rungot Liittimen koko Kahvalevy 1" 1014, Mobilelevy 1" 976, Teline mobilelevylle 308,00 MULTI-X TRIO 10/12.5 (1 liitin 3/8", 2 liitintä 1/2") Alumiinisuojus kahvalevylle Tuotekoodi Pistokkeet/Rungot Liittimen koko 270, Kahvalevy 3/8" / 1/2" 570, Mobilelevy 3/8" / 1/2" 463, Teline mobilelevylle 173,00 MULTI-X TRIO 12.5 (2 liitintä 1/2", rasvaliitin) Alumiinisuojus kahvalevylle Tuotekoodi Pistokkeet/Rungot Liittimen koko 156, Kahvalevy 1/2" 694, Mobilelevy 1/2" 552, Teline mobilelevylle 173,00 MULTI-X QUATTRO 12.5, (2 liitintä 1/2", rasvaliitin ja sähkö) Alumiinisuojus kahvalevylle Tuotekoodi Pistokkeet/Rungot Liittimen koko 156, Kahvalevy 1/2" 832, Mobilelevy 1/2" 665, Teline mobilelevylle 173, Alumiinisuojus kahvalevylle 156,00 37

38 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET MULTI-X QUATTRO 10 (4 liitintä 3/8") Tuotekoodi Pistokkeet/Rungot Liittimen koko Kahvalevy 3/8" 395, Mobilelevy 3/8" 322, Teline mobilelevylle 153,00 MULTI-X QUATTRO 10/12,5 (2 liitintä 3/8", 2 liitintä 1/2") Alumiinisuojus kahvalevylle Tuotekoodi Pistokkeet/Rungot Liittimen koko 144, Kahvalevy 3/8"+ 1/2" 590, Mobilelevy 3/8" + 1/2" 485, Teline mobilelevylle 173, Alumiinisuojus kahvalevylle 156,00 MULTI-X QUATTRO 12.5 (4 liitintä 1/2") Tuotekoodi Pistokkeet/Rungot Liittimen koko Kahvalevy 1/2" 549, Mobilelevy 1/2" 480, Teline mobilelevylle 173, Alumiinisuojus kahvalevylle 156,00 MULTI-X QUATTRO 12,5/19 (2 liitintä 1/2", 2 liitintä 3/4") Tuotekoodi Pistokkeet/Rungot Liittimen koko Kahvalevy 1/2" + 3/4" 751, Mobilelevy 1/2" + 3/4" 606, Teline mobilelevylle 238, Alumiinisuojus kahvalevylle MULTI-X HEXA 10 (6 liitintä 3/8") Tuotekoodi Pistokkeet/Rungot Liittimen koko 199, Kahvalevy 3/8" 807, Mobilelevy 3/8" 683, Teline mobilelevylle 238, Alumiinisuojus kahvalevylle 199,00 SÄHKÖLIITINSARJA (10-napainen) DUO 10, 10/12.5, 12.5, 12.5/19 QUATTRO 10, 10/12.5, 12.5, 12.5/19 HEXA ,00 SÄHKÖLIITINSARJA (12-napainen) DUO ,00 38

39 HYDRAULIIKKATUOTTEET STUCCHI HYDRAULIIKKATUOTTEET PIKALIITTIMET ISO A -SARJA ISO A -sarjan (7241-1A) liittimet ovat yleisesti maataloudessa käytettyjä yleisliittimiä, ns. traktoriliittimiä. 1/2" kokoluokassa myös paineenpoistava versio. Materiaali Sinkitty teräs Käyttölämpötila - 20 C C HINTARYHMÄ E KOKOLUOKKA 1/4 Maksimityöpaine 350 bar Kierre Tuotekoodi RUNKO G 1/4 BIR14F 10,40 PISTOKE G 1/4 BIR14M 4,01 KOKOLUOKKA 3/8 Maksimityöpaine 300 bar Kierre Tuotekoodi RUNKO G 3/8 BIR38F 10,65 PISTOKE G 3/8 BIR38M 4,64 KOKOLUOKKA 1/2 Maksimityöpaine 250 bar Kierre Tuotekoodi RUNKO G 1/2 BIR12F 11,45 PISTOKE G 1/2 BIR12M 5,27 KOKOLUOKKA 3/4 Maksimityöpaine 250 bar Kierre Tuotekoodi RUNKO G 3/4 BIR34F 25,15 PISTOKE G 3/4 BIR34M 12,95 KOKOLUOKKA 1 Maksimityöpaine 230 bar Kierre Tuotekoodi RUNKO G 1 BIR100F 36,05 PISTOKE G 1 BIR100M 19,25 Iso A Iso B Molempiin malleihin on suojatulpat erikseen tilattavissa. PIKALIITTIMET, ISO B -SARJA ISO B -sarjan (7241-1B) liittimiä käytetään yleisesti teollisuudessa ja raskaan kaluston eri sovellutuksissa. HINTARYHMÄ E Materiaali Sinkitty teräs Käyttölämpötila - 20 C C KOKOLUOKKA 1/4 Maksimityöpaine 350 bar Kierre Tuotekoodi RUNKO G 1/4 IRB14F 13,00 PISTOKE G 1/4 IRB14M 5,96 KOKOLUOKKA 3/8 Maksimityöpaine 300 bar Kierre Tuotekoodi RUNKO G 3/8 IRB38F 14,50 PISTOKE G 3/8 IRB38M 6,31 KOKOLUOKKA 1/2 Maksimityöpaine 280 bar Kierre Tuotekoodi RUNKO G 1/2 IRB12F 18,40 PISTOKE G 1/2 IRB12M 6,69 KOKOLUOKKA 3/4 Maksimityöpaine 230 bar Kierre Tuotekoodi RUNKO G 3/4 IRB34F 32,45 PISTOKE G 3/4 IRB34M 15,05 KOKOLUOKKA 1 Maksimityöpaine 180 bar Kierre Tuotekoodi RUNKO G 1 IRB100F 49,95 PISTOKE G 1 IRB100M 22,35 39

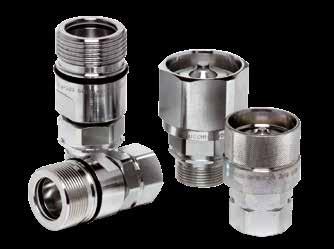

40 HYDRAULIIKKATUOTTEET FLAT-FACE -KIERRELIITTIMET, SARJA VP-P VP-sarjan liittimet ovat loistava ratkaisu kohteisiin, joissa on paljon sykkiviä paineiskuja (esim. hydrauliikkavasarat). Ne ovat kierrettäviä liittimiä, joiden patentoitu venttiilirakenne mahdollistaa liittimien kytkemisen myös paineenalaisena. Flat-facerakenteen ansiosta liittimet on helppo pitää puhtaina eikä kytkettäessä tai irrotettaessa esiinny vuotoja. Käyttökohteita ovat nosturit, porakoneet, hydraulivasarat sekä kohteet, joissa lisälaitteita joudutaan kytkemään paineenalaisena. STUCCHI HYDRAULIIKKATUOTTEET HINTARYHMÄ E Kytkentä mahdollista jopa 250 barin painetta vastaan Varustettu lukitusrenkaalla, joka kytkeytyy automaattisesti liitintä asennettaessa Varastomalli BSP-kierteellä, saatavana myös NPT- ja UNF -versiot Maksimityöpaineet kytkettynä: VP7: 600 bar VP9, VP13 ja VP15: 550 bar VP bar VP bar VP bar SARJA VP-P Tuotekoodi Pistokkeet/ Rungot Runkokoko Kierrekoko BSP VP7 ¼ Pistoke 1/4 1/4 36,15 VP7 ¼ Runko 1/4 1/4 95,10 VP9P 3/8 Pistoke 3/8 3/8 43,35 VP9P 3/8 Runko 3/8 3/8 134,00 VP9P ½ Pistoke 3/8 1/2 43,35 VP9P ½ Runko 3/8 1/2 134,00 VP13P ½ Pistoke 1/2 1/2 60,20 VP13P ½ Runko 1/2 1/2 162,00 VP15P ¾ Pistoke 5/8 3/4 94,00 VP15P ¾ Runko 5/8 3/4 194,00 VP17P 1 Pistoke 3/ ,00 VP17P 1 Runko 3/ ,00 VP21P 1¼ Pistoke 1 1¼ 175,00 VP21P 1¼ Runko 1 1¼ 373,00 VP30P 1½ Pistoke 1½ 1½ 430,00 VP30P 1½ Runko 1½ 1½ 850,00 Suojatulpat Tuotekoodi Pistokkeelle VP ,05 Rungolle VP ,30 Pistokkeelle VP ,90 Rungolle VP ,30 Pistokkeelle VP ,40 Rungolle VP ,35 Pistokkeelle VP ,80 Rungolle VP ,70 Pistokkeelle VP ,70 Rungolle VP ,10 Pistokkeelle VP ,40 Rungolle VP ,45 Pistokkeelle VP ,40 Rungolle VP ,90 40

41 HYDRAULIIKKATUOTTEET STUCCHI HYDRAULIIKKATUOTTEET FLAT-FACE -KIERRELIITTIMET, SARJA VEP-P VEP-sarjan liittimet ovat loistava ratkaisu kohteisiin, joissa on paljon sykkiviä paineiskuja (esim. hydrauliikkavasarat). VEP-liittimet ovat kierrettäviä liittimiä, joiden patentoitu venttiilirakenne mahdollistaa liittimien kytkemisen myös paineenalaisena. Flat-facerakenteen ansiosta liittimet on helppo pitää puhtaana eikä kytkettäessä tai irrotettaessa esiinny vuotoja. Käyttökohteita ovat nosturit, porakoneet, hydraulivasarat sekä kohteet joissa lisälaitteita joudutaan kytkemään paineenalaisena. HINTARYHMÄ E Kytkentä mahdollista jopa 250 barin painetta vastaan Maksimityöpaineet baria kokoluokasta riippuen Varastomalli BSP-kierteellä, saatavana myös NPT- ja UNF -versiot Suositeltava kiristysmomentti, Nm: VEP17: VEP21: VEP30: SARJA VEP-P Tuotekoodi Rungot/ Pistokkeet Runkokoko Kierrekoko BSP /kpl alv 0 % VEP13P ½" Runko ½ ½ 86,15 VEP13P ½" Pistoke ½ ½ 86,15 VEP17P 1 Runko ¾ 1 143,00 VEP17P1 Pistoke ¾ 1 117,00 VEP21P 1¼ Runko 1 1¼ 165,00 VEP21P 1¼ Pistoke 1 1¼ 165,00 VEP30P 1½ Runko 1½ 1½ 461,00 VEP30P 1½ Pistoke 1½ 1½ 431,00 FLAT-FACE -KIERRELIITTIMET, SARJA VEP HD HINTARYHMÄ E VEP-HD -sarja omaa kaikki VEP-sarjan ominaisuudet ja on suunniteltu kestämään vieläkin kovempia olosuhteita. SARJA VEP HD Tuotekoodi Rungot/ Pistokkeet Runkokoko Kierrekoko BSP /kpl alv 0 % VEP17HD 1 Runko ¾ 1 163,00 VEP17HD1 Pistoke ¾ 1 135,00 VEP21HD 1¼ Runko 1 1¼ 168,00 VEP21HD 1¼ Pistoke 1 1¼ 168,00 VEP30HD 1¼ Runko 1½ 1¼ 483,00 VEP30HD 1¼ Pistoke 1½ 1¼ 461,00 Suojatulpat Tuotekoodi Rungolle VEP ,25 Pistokkeelle VEP ,25 Rungolle VEP ,25 Pistokkeelle VEP ,25 Rungolle VEP ,00 Pistokkeelle VEP ,70 Rungolle VEP ,00 Pistokkeelle VEP ,00 41

42 HYDRAULIIKKATUOTTEET STUCCHI HYDRAULIIKKATUOTTEET KIERRELIITTIMET VASARAKÄYTTÖÖN HINTARYHMÄ E VD-sarja: Sopii järjestelmiin, joissa on sykkivää painetta Yhteensopiva useiden liitinmerkkien kanssa Kytkettävissä myös painetta vastaan (maks. 100 bar) Saatavana myös muita kierrekokoja SARJA VD Runkokoko Tuotekoodi Kierrekoko BSP Maks. käyttöpaine kytkettynä, bar Maks. virtaus, l/min /kpl, pistoke, alv 0 % /kpl, runko, alv 0 % VD14 1/4 1/ ,50 16,75 VD38 3/8 3/ ,15 16,30 VD12 1/2 1/ ,15 14,55 VD34 3/4 3/ ,55 34,90 VD ,35 38,40 VD /4 1 1/ ,00 157,00 SUOJATULPAT Tuotekoodi Pistokkeelle VD ,86 Rungolle VD ,86 Pistokkeelle VD ,86 Rungolle VD ,86 Pistokkeelle VD ,86 Rungolle VD ,86 Pistokkeelle VD ,14 Rungolle VD ,14 Pistokkeelle VD ,86 Rungolle VD ,86 Pistokkeelle VD ,45 Rungolle VD ,51 FLAT-FACE -LIITTIMET HINTARYHMÄ E SARJA FIRG ISO Runkokoko Tuotekoodi Kierrekoko Maks. käyttöpaine kytkettynä, bar /kpl, pistoke, alv 0 % /kpl, runko, alv 0 % FIRG 14 1/4 1/ ,35 21,35 FIRG 38 3/8 3/ ,30 23,20 FIRG 12 3/8 1/ ,50 24,20 FIRG 12A 1/2" 1/2" ,65 30,05 FIRG 34 1/2" 3/ ,55 29,40 FIRG 34B 5/16" 3/ ,30 49,15 FIRG 34A 3/4" 3/ ,65 81,70 FIRG 100 3/4" 1" ,20 84,35 FIRG 114 1" 1 1/4" ,80 116,00 FIRG /2" 1 1/2" ,00 309,00 FIRG 200 2" 2" ,00 466,00 42

43 HYDRAULIIKKATUOTTEET STUCCHI HYDRAULIIKKATUOTTEET KIERRELIITTIMET KULJETUSKALUSTOLLE HINTARYHMÄ E VR-sarja: Kuljetuskalustosovellutuksiin Kytkettävissä myös painetta vastaan (maks. 100 bar) SARJA VR Runkokoko Tuotekoodi Kierrekoko Maks. käyttöpaine kytkettynä, bar Maks. virtaus, l/min /kpl, pistoke, alv 0 % /kpl, runko, alv 0 % VR38 3/8 S ,20 34,35 VR12 1/2 S ,90 55,20 VR34 3/4 S ,10 87,10 VR100 1 S20/S ,20 94,70 VR /4 S ,00 254,00 SUOJATULPAT Tuotekoodi Pistokkeelle VR ,18 Rungolle VR ,18 Pistokkeelle VR ,60 Rungolle VR ,60 Pistokkeelle VR ,80 Rungolle VR ,80 Pistokkeelle VR ,85 Rungolle VR ,85 Pistokkeelle VR ,00 Rungolle VR ,00 JARRULIITIN HINTARYHMÄ E IFR-sarja: Maataloudessa käytettäviin koneisiin SARJA IFR Runkokoko Tuotekoodi Kierrekoko Maks. käyttöpaine kytkettynä, bar Maks. virtaus, l/min /kpl alv 0 % Runko IFR8 3/8 3/8 SK ,00 Pistoke IFR8 3/8 G 1/2" UK ,50 SUOJATULPAT Tuotekoodi Pistokkeelle IFR ,05 43

44 HYDRAULIIKKATUOTTEET PYÖRIVÄT LIITTIMET Pyörivät liittimet on suunniteltu letkun ja kiinteän kohteen väliin estämään letkun vaurioitumista. Kokoluokat ovat 1/4" -2". Liittimet eivät sovellu jatkuvaan tai nopeaan pyörimiseen. STUCCHI HYDRAULIIKKATUOTTEET HINTARYHMÄ E SARJA GD Tuotekoodi Maks. paine pyöriessä Kierre U/S PYÖRIVÄT KULMALIITTIMET, SARJA G 90 GD /4 15,95 GD /8 17,50 GD /2 19,80 GD /4 31,25 GD ,50 GD ¼" 67,40 GD ½" 102,00 GD " 155,00 Tuotekoodi Maks. paine pyöriessä Kierre U/S G /4 17,95 G /8 20,35 G /2 24,30 G /4 42,25 G ,55 VASTAVENTTIILIT, SARJA VU HINTARYHMÄ E Stucchi valmistaa myös hydrauliikan vastaventtiilejä kokoluokissa 1/8" - 2". Vastaventtiilejä käytetään lähes kaikissa hydraulisissa järjestelmissä. Venttiilejä löytyy painealueille 0,35-10 bar. Varastoimme kuitenkin BSP-kierteellä varustettua 0,35 (5 psi) ja 4,5 barin (65 psi) mallia. Toimitamme tilauksesta myös NPT- ja SAE-kierteellä varustettuja malleja. VASTAVENTTIILIT, SARJA VU Tuotekoodi Koko Maks. virtaus, l/min Maks. käyttöpaine, bar /kpl alv 0 % VU18 1/8" ,35 VU14 1/4" ,19 VU38 3/8" ,45 VU12 1/2" ,35 VU34 3/4" ,95 VU100 1" ,70 VU114 1¼" ,45 VU112 1½" ,85 VU200 2" ,00 44

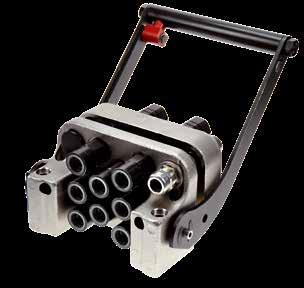

45 HYDRAULIIKKATUOTTEET STUCCHI HYDRAULIIKKATUOTTEET LIITINLEVYT Mobilehydrauliikassa lisälaitteiden yhdistäminen on monesti hankalaa useiden letkujen takia, mutta usein myös lämpötilavaihteluiden vuoksi. Lämpötilojen vaihtelu aiheuttaa usein vastapaineen irralliseen lisälaitteeseen, jolloin kytkeminen on erittäin hankalaa. Stucchi S.p.A. on kehittänyt ratkaisun tähän ongelmaan: Myös vastapaineessa kytkeytyvien liitinlevyjen ansiosta liittimet voidaan irrottaa ja kytkeä, kun letkussa on painetta kunhan työtoiminto ei kuitenkaan ole päällä. Levyjä on saatavissa useita eri versioita ja kokoluokkia. Yleisimmät on varustettu 2:lla, 4:llä tai 6:lla liittimellä. Liitinlevyjä HINTARYHMÄ E on saatavissa aina 10 liittimen levyihin asti. Liitinlevypaketti käsittää aina peruslevyn kahvalla, mobilelevyn sekä pölysuojan. Lisävarusteena on saatavana myös teline mobilelaitteelle. Letkujen koko ja lukumäärä on suhteutettu levyjen kokoon ja letkunipusta ei saa aiheutua liian suurta sivuttaiskuormaa paketille. Lisätietoa käyttöohjeissa. Liittimissä on Zn-pinnoite ja kiinnityksenä on lukkorengas + lukkomutteri. DP-LIITINLEVYT (2 liitintä) Tuotekoodi Pistokkeet/ Rungot Liittimen koko Kierrekoko BSP /kpl alv 0 % DP-LIITINLEVYT (4 liitintä) Tuotekoodi Pistokkeet/ Rungot GR-LIITINLEVYT (3-10 liitintä) Tuotekoodi Pistokkeet/ Rungot DP2-9ZN 3/8 Liitinlevypaketti 3/8 3/8" / 1/2" 486,00 DP2-9ZN Mobilelevy 3/8 3/8" / 1/2" 154,00 DP2-9 Teline 103,00 DP2-13ZN ½" Liitinlevypaketti 1/2" 1/2" 558,00 DP2-13ZN ½" Mobilelevy 1/2" 1/2" 193,00 DP2-13L Liitinlevypaketti 1/2" 1/2" 558,00 DP2-13L Mobilelevy 1/2" 1/2" 188,00 DP2-13 Teline 117,00 DP2-15ZN 3/4" Liitinlevypaketti 5/8" 3/4" 747,00 DP2-15ZN 3/4" Mobilelevy 5/8" 3/4" 274,00 DP2-17ZN 1" Liitinlevypaketti 3/4" 3/4" / 1" 1188,00 DP2-17ZN 1" Mobilelevy 3/4" 3/4" / 1" 449,00 Liittimen koko Kierrekoko BSP /kpl alv 0 % DP4-9ZN 3/8" Liitinlevypaketti 3/8" 3/8" / 1/2" 666,00 DP4-9ZN Mobilelevy 3/8" 3/8" / 1/2" 279,00 DP4-9 Teline 420,00 DP4-13ZN ½" Liitinlevypaketti 1/2" 1/2" 854,00 DP4-13ZN ½" Mobilelevy 1/2" 1/2" 327,00 DP4-13 Teline 177,00 DP4-13ZN 3/4" Liitinlevypaketti 1/2" 3/4" 854,00 Liittimen koko Kierrekoko BSP /kpl alv 0 % GRK3-13ZF Liitinlevypaketti 2 ) 2x1" + 3/8" 1" / 3/8" 1898,00 GRK3-13ZF Mobilelevy 2 ) 2x1" + 3/8" 1" / 3/8" 777,00 GRN6-9FM Liitinlevypaketti 1 ) 6 x 3/8" L ,00 GRN6-9FM Mobilelevy 1 ) 6 x 3/8" L15 507,00 GR6-9ZN Liitinlevypaketti 6 x 3/8" 3/8" 1078,00 GR6-9ZN Mobilelevy 6 x 3/8" 3/8" 420,00 GR6-13ZN Liitinlevypaketti 6 x 1/2" 1/2" 1455,00 GR6-13ZN Mobilelevy 6 x 1/2" 1/2" 446,00 1 x 3/8" 3/8" 2 x 1/2" 1/2" Liitinlevypaketti GRU-6ZN ) 1 x 3/4" 1" 2101,00 1 x 1" 1 1/4" 1 x sähkö GRU-6ZN Mobilelevy 2 ) 827,00 1) Erityisesti lavettikäyttöön 2) Erityisesti puutavara-autojen nostureihin 45

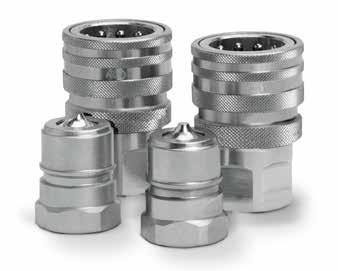

46 HYDRAULIIKKATUOTTEET HAPONKESTÄVÄT PIKALIITTIMET 526-SARJA Sarjan 526 tuoteperhe on tarkoitettu hydraulisille järjestelmille. Turvallisuutta lisää manuaalinen lukitusrengas, joka estää liittimen tahattoman aukeamisen. Kaikki osat, sekä liittimet että pistokkeet on valmistettu haponkestävästä teräksestä, jolloin liitin on erittäin kestävä ja sopii hyvin vaativiin ja koviin olosuhteisiin. Teräksestä valmistettu versio löytyy 525-sarjasta. CEJN HYDRAULIIKKATUOTTEET Materiaali Runko: Haponkestävä teräs AISI 316 Materiaali Pistoke: Haponkestävä teräs AISI 316 Tiivistemateriaali Viton (FPM) Käyttölämpötila - 20 C C Liitettävyys Maksimityöpaine Paineettomana 1/4, 3/4, ja 1 : 200 bar 3/8 ja 1/2 : 300 bar KOKOLUOKKA 1/4 Kierre Tuotekoodi RUNKO G 1/ ,00 PISTOKE G 1/ ,45 KOKOLUOKKA 3/8 Kierre Tuotekoodi RUNKO G 3/ ,00 PISTOKE G 3/ ,40 RUNKO ilman venttiiliä G 3/ ,00 PISTOKE ilman venttiiliä G 3/ ,40 KOKOLUOKKA 1/2 Kierre Tuotekoodi RUNKO G 1/ ,00 PISTOKE G 1/ ,00 KOKOLUOKKA 3/4 Kierre Tuotekoodi RUNKO G 3/ ,00 PISTOKE G 3/ ,00 KOKOLUOKKA 1 Kierre Tuotekoodi RUNKO G ,00 PISTOKE G ,00 SUOJATULPAT Kokoluokka Tuotekoodi Materiaali: pehmeä PVC-muovi Rungolle 1/ ,67 Pistokkeelle 1/ ,98 Rungolle 3/ ,78 Pistokkeelle 3/ ,43 Rungolle 1/ ,78 Pistokkeelle 1/ ,43 Rungolle 3/ ,78 Pistokkeelle 3/ ,43 Rungolle ,10 Pistokkeelle ,90 46

47 HYDRAULIIKKATUOTTEET CEJN HYDRAULIIKKATUOTTEET PIKALIITTIMET X66-SARJA, FLAT-FACE Sarjan X66 Flat-Face -pikaliittimet ovat ulkomitoiltaan ISO standardin matala- ja keskipaineisille liittimille asetettujen vaatimusten mukaisia. Liittimen flat-face -rakenne vähentää vuotoja liittämisen ja irrottamisen yhteydessä. Materiaalina käytetty haponkestävä teräs lisää liittimen kestävyyttä, joten liitin sopii erinomaisesti käytettäväksi äärimmäisen vaativissa olosuhteissa. Sarjan liittimillä on ns. yhdenkäden liitäntä, joten liittimen kytkeminen ja irrottaminen on nopeaa ja vaivatonta. Suojatulppia on saatavana lisävarusteina. Tulpat estävät pölyn ja epäpuhtauksien pääsyn järjestelmään. Sarjan liittimissä on manuaalinen turvalukitus, joka estää liittimen tahattoman aukeamisen. Runkoja ja pistokkeita on neljää eri kokoa: DN 6.3 (sarja 266), DN 10 (sarja 366), DN 12.5 (sarja 566) ja DN 19 (sarja 766). Materiaali, runko Haponkestävä teräs AISI 316 Materiaali, pistoke Haponkestävä teräs AISI 316 Tiivistemateriaali Viton (FPM), muut materiaalit erikseen tilattaessa Maksimityöpaine Kytkettynä: 250 bar (25 MPa) Irrotettuna: 250 bar (25 MPa) Minimiräjähdyspaine 1000 bar (100 MPa) Käyttölämpötila - 20 C C Yhteensopivuus ISO Toimitamme Flat-Face -liittimiä 2 :aan asti. Tilattavissa myös NPT- ja SAE-kierteillä. KOKOLUOKKA 1/4 Kierre Tuotekoodi RUNKO G 1/ ,00 PISTOKE G 1/ ,00 KOKOLUOKKA 3/8 Kierre Tuotekoodi RUNKO G 3/ ,00 G 1/ *) 361,00 PISTOKE G 3/ ,00 G 1/ *) 208,00 KOKOLUOKKA 1/2 Kierre Tuotekoodi RUNKO G 1/ ,00 G 3/ *) 462,00 PISTOKE G 1/ ,00 G 3/ *) 241,00 KOKOLUOKKA 3/4 Kierre Tuotekoodi RUNKO G 3/ ,00 G *) 669,00 PISTOKE G 3/ ,00 G *) 347,00 SUOJATULPAT RUNGOILLE Kokoluokka Tuotekoodi 1/ ,38 3/ ,48 1/ ,37 3/ ,10 SUOJATULPAT PISTOKKEILLE Kokoluokka Tuotekoodi 1/ ,38 3/ ,48 1/ ,37 3/ ,10 47 *) Ei varastotavara, erikseen tilattavissa

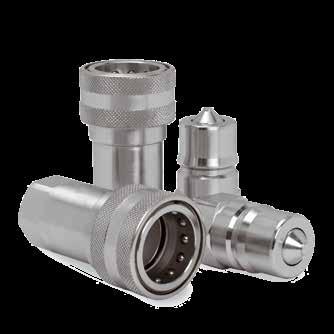

48 HYDRAULIIKKATUOTTEET HAPONKESTÄVÄT PIKALIITTIMET ISO B -SARJA ISO B -sarjan haponkestävät hydrauliikkaliittimet soveltuvat parhaiten teollisuuskäyttöön, esimerkiksi paperi- ja kemianteollisuuden eri sovellutuksissa. Rungoille ja pistokkeille suojatulpat erikseen tilattavissa. STUCCHI HYDRAULIIKKATUOTTEET HINTARYHMÄ E Rungon materiaali Runko: Haponkestävä teräs AISI 316 Materiaali Pistoke: Haponkestävä teräs AISI 316 Tiivistemateriaali Viton (FPM) Käyttölämpötila - 15 C C KOKOLUOKKA 1/4 Kierre Tuotekoodi Maksimikäyttöpaine 250 bar RUNKO G 1/4 IRBX14 96,10 PISTOKE G 1/4 IRBX14 43,30 KOKOLUOKKA 3/8 Kierre Tuotekoodi Maksimikäyttöpaine 200 bar RUNKO G 3/8 IRBX38 97,25 PISTOKE G 3/8 IRBX38 44,20 KOKOLUOKKA 1/2 Kierre Tuotekoodi Maksimikäyttöpaine 200 bar RUNKO G 1/2 IRBX12 124,00 PISTOKE G 1/2 IRBX12 53,80 KOKOLUOKKA 3/4 Kierre Tuotekoodi Maksimikäyttöpaine 160 bar RUNKO G 3/4" IRBX34 185,00 PISTOKE G 3/4" IRBX34 74,55 KOKOLUOKKA 1 Kierre Tuotekoodi Maksimikäyttöpaine 125 bar RUNKO G 1" IRBX ,00 PISTOKE G 1" IRBX ,00 48

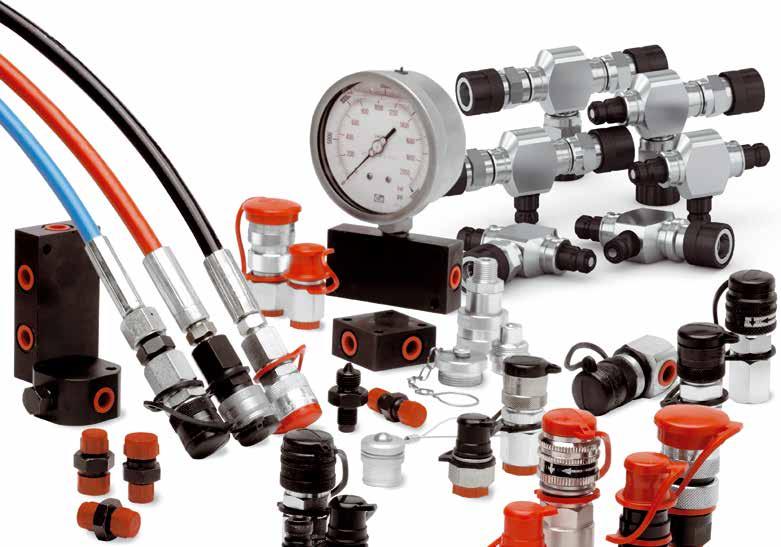

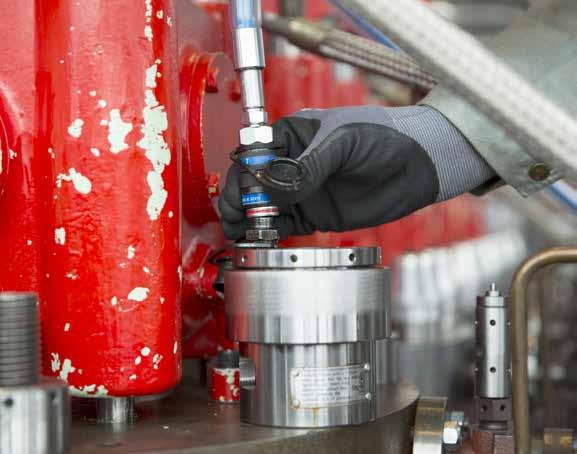

49 CEJN KORKEAPAINEHYDRAULIIKKA CEJNin korkeapaineliittimet ovat käyttäjäystävällisiä, turvallisia ja luotettavia. Liittimet on varustettu työskentelyä helpottavalla automaattisella lukituksella. Pienen kokonsa vuoksi niiden asentaminen ja irrottaminen on vaivatonta ahtaissakin tiloissa. Liittimien ulkoiset osat on valmistettu karkaistusta teräksestä, joten niiden toiminta pysyy luotettavana pitkään vaativissakin olosuhteissa. Kaikki pikaliitinrungot kestävät täyden työpaineen myös irrotettuina. Suojatulpat liittimille toimitetaan vakiovarusteena. Kaikki liittimet on varustettu lukitusrenkaalla, joka estää tahattoman aukeamisen PIKALIITTIMET 115-SARJA bar Virtausaukko 2,5 mm Virtaus 4 barin painehäviöllä 6,0 l/min (High Flow 10,0 l/min) Maksimityöpaine 1000 bar (100 MPa) Minimiräjähdyspaine 2600 bar (260 MPa) Lämpötila-alue - 30 C C Materiaali Karkaistu sinkitty teräs RUNKO Koko Tuotekoodi G 1/4 sisäkierre ,20 G 3/8 sisäkierre ,00 1/4 NPT sisäkierre ,90 3/8 NPT sisäkierre ,00 G 1/4" sisäkierre High Flow ,00 1/4 NPT sisäkierre High Flow ,00 PISTOKE Koko Tuotekoodi G 1/4 sisäkierre ,25 G 3/8 sisäkierre ,00 G 1/4 ulkokierre ,90 1/4 NPT sisäkierre ,00 3/8 NPT sisäkierre ,75 1/4 NPT ulkokierre ,05 3/8 NPT ulkokierre ,05 G 1/4" sisäkierre High Flow ,80 1/4 NPT sisäkierre High Flow ,90 PISTOKE LETKURIKKOVENTTIILILLÄ Koko Tuotekoodi G 1/4 ulkokierre ,70 3/8 NPT ulkokierre ,90 KORKEAPAINEHYDRAULIIKKA PIKALIITTIMET 116-SARJA bar Virtausaukko 2,5 mm Virtaus 4 barin painehäviöllä 6,0 l/min Maksimityöpaine 1500 bar (150 MPa) Minimiräjähdyspaine 3000 bar (300 MPa) Lämpötila-alue - 30 C C Materiaali Karkaistu sinkitty teräs Flat-face (yhteensopiva sarjan 115 kanssa) RUNKO Koko Tuotekoodi G 1/4 sisäkierre ,00 G 1/4 sisäk. 90º, nivel ,00 Flat-face G 1/4 sisäkierre ,00 3/8 NPT sisäkierre ,00 G 1/4 sisäkierre, HST ,00 PISTOKE Koko Tuotekoodi G 1/4 sisäkierre ,90 G 1/4 sisäkierre, HST ,00 49

50 KORKEAPAINEHYDRAULIIKKA ALUMIINISET SUOJATULPAT SARJOILLE 115 JA 116 *) paineenpoistolla PIKALIITTIMET 125-SARJA bar CEJN KORKEAPAINEHYDRAULIIKKA Tuotekoodi Rungolle ,65 Pistokkeelle ,45 Pistokkeelle*) ,25 Virtausaukko 2,5 mm Virtaus 4 barin painehäviöllä 5,8 l/min Maksimityöpaine 2500 bar (250 MPa) Minimiräjähdyspaine 5000 bar (500 MPa) Lämpötila-alue - 30 C C Materiaali Karkaistu sinkitty teräs RUNKO Koko Tuotekoodi 120º tiivistyskartio G 1/4" sisäkierre, 2500 bar ,00 PISTOKE Koko Tuotekoodi G 1/4" sisäkierre, 2500 bar ,80 PIKALIITTIMET 135-SARJA bar Virtausaukko 2,5 mm Virtaus 4 barin painehäviöllä 4,6 l/min Maksimityöpaine 3000 bar (300 MPa) Minimiräjähdyspaine 6000 bar (600 MPa) Lämpötila-alue - 20 C C Materiaali Karkaistu mustapassivoitu teräs RUNKO Koko Tuotekoodi M16x1, ,00 PISTOKE Koko Tuotekoodi M16x1,5 pyörivä ,00 M16x1,5 ei pyörivä ,00 50

51 CEJN KORKEAPAINEHYDRAULIIKKA PIKALIITTIMET 140-SARJA bar Virtausaukko 2,5 mm Virtaus 4 barin painehäviöllä 4,6 l/min Maksimityöpaine 4000 bar (400 MPa) Minimiräjähdyspaine 6000 bar (600 MPa) Lämpötila-alue - 20 C C Materiaali Karkaistu, mustanitrattu teräs RUNKO Koko Tuotekoodi 60º tiivistyskartio M16x ,00 KORKEAPAINEHYDRAULIIKKA PISTOKE Koko Tuotekoodi 60º tiivistyskartio M16x ,00 51

52 KORKEAPAINEHYDRAULIIKKA KIERRELIITTIMET 232-SARJA CEJN KORKEAPAINEHYDRAULIIKKA Virtausaukko 1/4 : 5 mm, 3/8 : 7 mm Virtaus 4 barin painehäviöllä 1/4 : 16,1 l/min, 3/8 : 21,2 l/min Maksimityöpaine 700 bar (70 MPa) Minimiräjähdyspaine liitettynä 1/ bar (220 MPa) 3/ bar (185 MPa) Liitin irrotettuna 1/ bar (180 MPa) 3/ bar (185 MPa) Pistoke irrotettuna 1/ bar (149 MPa) 3/ bar (150 MPa) Lämpötila-alue - 30 C C Materiaali Liitin Sinkitty teräs Suojatulppa Teräs Tiivistemateriaali NBR nitriilikumi Yhteensopivuus Enerpac, EPP, Powerteam, Larzep, Simplex RUNKO Koko Tuotekoodi NPT 1/ ,20 NPT 3/ ,65 PISTOKE Koko Tuotekoodi NPT 1/ ,15 NPT 3/ ,20 SUOJATULPAT RUNGOILLE Koko Tuotekoodi 1/ ,29 3/ ,38 SUOJATULPAT PISTOKKEILLE Koko Tuotekoodi 1/ ,38 3/ ,65 KORKEAPAINELETKUT LETKU 700 BAR Pituus, m Tuotekoodi NPT 1/4 ulkokierrepäät 1,8 700 L1,8 NPT1/4UK 124,00 NPT 3/8 ulkokierrepäät 1,8 700 L1,8 NPT3/8UK 124,00 NPT 3/8 ulkokierrepäät 3,0 700 L3,0 NPT3/8UK 176,00 NPT 3/8 ulkokierrepäät 4,0 700 L4,0 NPT3/8UK 211,00 NPT 3/8 ulkokierrepäät 5,0 700 L5,0 NPT3/8UK 249,00 Pikaliitinrunko ja pistoke eivät sisälly hintaan. Maksimityöpaine 700 bar (70 MPa) Minimiräjähdyspaine 1860 bar (186 MPa) Minimitaivutussäde 70 mm Koko (sisä + ulkohalk.), mm 6,3 x 12,4 Rakenne Sisäletku polyamidia (PA), 2 kerroksessa punottua teräslankaa, uloin kerros polyuretaania (PU) 52

53 CEJN KORKEAPAINEHYDRAULIIKKA LETKU 1000 BAR Pituus, m Tuotekoodi NPT 3/8 ulkokierrepäät 1, L1,8 NPT3/8UK 159,00 R 1/4 ulkokierrepäät 1, L1,8 R1/4UK 129,00 R 1/4 ulkokierrepäät CMS-kartiolla 1, L1,8 R1/4UK CMS 129,00 NPT 3/8 ulkokierrepäät 3, L3,0 NPT3/8UK 205,00 R 1/4 ulkokierrepäät CMS-kartiolla 3, L3,0 R1/4UK CMS 176,00 R 1/4 ulkokierrepäät 3, L3,0 R1/4UK 176,00 Pikaliitinrunko ja pistoke eivät sisälly hintaan. Letkuja on saatavilla myös paineluokissa 1500, 1800, 2500, 3000 ja 4000 baaria. Maksimityöpaine 1000 bar (100 MPa) Minimiräjähdyspaine 3200 bar (320 MPa) Minimitaivutussäde 80 mm Koko (sisä + ulkohalk.), mm 6,3 x 13,3 Rakenne Sisäletku polyamidia (PA), 4 kerroksessa punottua teräslankaa, uloin kerros polyuretaania (PU) KORKEAPAINEHYDRAULIIKKA NIVELLIITTIMET JA T-KAPPALEET Materiaali Karkaistu sinkitty teräs Maksimityöpaine 1500 bar Minimiräjähdyspaine 3000 bar Virtausaukko 2,5 mm Käyttölämpötila - 30 C C Virtaus 4 barin painehäviöllä 6,0 l/min NIVELELLÄ VARUSTETTU PIKALIITIN Tuotekoodi Pikaliitinrungolla varustettu 116-sarjan nivelliitin on pieni kooltaan, joten se sopii käytettäväksi ahtaissakin kohteissa. G 1/4 sisäk. 90º, nivel ,00 NIVELELLÄ VARUSTETTU KULMALIITIN Kierre Tuotekoodi Nivelellä varustettu kulmaliitin sopii käytettäväksi sarjojen 116 ja 115 runkojen ja pistokkeiden kanssa. G 1/4" UK/SK ,00 G 1/4" -M18 x 1,5 OF ,00 T-KAPPALE PIKALIITTIMIN JA PISTOKKEIN Tuotekoodi T-kappaleet on varustettu 116-sarjan pikaliittimin ja pistokkein. - maks.virtaus 6 l/min - maks.työpaine 1500 bar runko-runko-runko ,00 runko-runko-pistoke ,00 runko-pistoke-runko ,00 runko-pistoke-pistoke , pistoke-runko-pistoke ,00 pistoke-pistoke-pistoke ,

54 KORKEAPAINEHYDRAULIIKKA CEJN KORKEAPAINEHYDRAULIIKKA HYDRAULIIKKATARVIKKEET JAKOTUKKI Työpaine, bar Kierre Tuotekoodi x G 1/ , x G 1/4 + G 1/ , x G 1/ , x G 1/ , x G 1/ ,00 PAINEMITTARI Työpaine, bar Kierre Tuotekoodi Ø 63 mm 1000 NPT 1/ ,00 Ø 100 mm 1000 G 1/ , NPT 1/ , G 1/ , G 1/ ,00 Ø 150 mm 1000 G 1/ ,00 ADAPTERI Työpaine, bar Kierre Tuotekoodi 1000 G 1/8 - NPT 1/8" ,50 Ulkokierre - ulkokierre 1500 G 1/4 kokokierre , G 1/8 kokokierre , CMS G 1/4-9/16 "- 18 UNF , G 1/4 CMS - UNF 9/16" , CMS G 1/4" - NPT 3/8" , G 1/4 CMS - G 1/4 CMS , G 1/4 CMS - G 1/ , G 1/4 - NPT 3/ , G 1/4 - R 3/ , G 1/4 - UNF 9/ , G 1/4 - UNF 3/ , G 1/4 - M 16 x 1, , G 1/4 - M 22 x 1, , G 1/4 CMS - M 22 x 1, , G 1/4 CMS - M 16 x 1, , G 1/4 CMS - UNF 3/ , M 16 X 1,5 - M 16 x 1, , UNF 9/ M16 x 1, , UNF 9/ M16 x 1, , G 1/4 - R 1/ , G 1/4 - G 1/ , G 1/4 - NPT 1/ ,15 RÄJÄHDYSSUOJA Työpaine, bar Tuotekoodi /m alv 0 % Korkeapaineletkuihin suojasukka, joka asennetaan letkun päälle Letkuihin 1-10 m 7,28 RÄJÄHDYSVAIJERI Työpaine, bar Tuotekoodi Asennetaan letkun päihin. Letkuun tarvitaan 2 kpl ,00 54

55 CEJN NESTELIITTIMET NESTELIITTIMET 321-SARJA 321-sarjan liittimet ovat pienikokoisia nesteliittimiä pienille virtausmäärille. Runko-osassa venttiili. Virtausaukko 7,4 mm Virtaus 4 barin painehäviöllä 78 l/min Maksimityöpaine 35 bar (20 MPa) Minimiräjähdyspaine 140 bar (60 MPa) Lämpötila-alue - 20 C C Rungon materiaali Niklattu messinki Pistokkeen materiaali Niklattu messinki Yhteensopivuus CEJN 320-sarja RUNKO Koko Tuotekoodi Letkukaralla 6 mm ,60 8 mm ,60 10 mm ,60 13 mm ,10 Ulkokierteellä R 1/ ,20 R 3/ ,20 R 1/ ,80 Sisäkierteellä G 1/ ,80 G 3/ ,80 G 1/ ,10 PISTOKE Koko Tuotekoodi Letkukaralla 8 mm ,20 10 mm ,80 Ulkokierteellä R 1/ ,32 R 3/ ,95 R 1/ ,25 Sisäkierteellä G 1/ ,75 NESTELIITTIMET NESTELIITTIMET 322-SARJA 322-sarjan liittimet tarjoavat hyvät virtausarvot korkeapaineisille nesteille (maks. 200 bar). Saatavana ilman venttiiliä sekä venttiilillä varustettuna. Virtausaukko 7,4 mm Virtaus 4 barin painehäviöllä 90 l/min Maksimityöpaine 200 bar (20 MPa) Minimiräjähdyspaine 600 bar (60 MPa) Lämpötila-alue - 30 C C Rungon materiaali Niklattu messinki/teräs Pistokkeen materiaali Karkaistu teräs (kemiallisesti nikklipinnoitettu / sinkkipinnoitettu) Yhteensopivuus CEJN 320-sarja RUNKO Koko Tuotekoodi Sisäkierre venttiilillä G 1/ ,05 G 3/ ,05 Sisäkierre ilman venttiiliä G 1/ ,25 G 3/ ,05 Ulkokierre ilman venttiiliä G 1/ ,25 G 3/8" ,05 G 1/ ,60 PISTOKE Koko Tuotekoodi Ulkokierteellä G 3/ ,35 60º tiivistyskartio G 1/4" ,35 Sisäkierteellä G 1/4" ,00 G 3/8" ,35 55

56 NESTELIITTIMET NESTELIITTIMET 324-SARJA 324-sarjan liittimet tarjoavat hyvät virtausarvot korkeapaineisille nesteille (maks. 35 bar). Saatavana ilman venttiiliä sekä venttiilillä varustettuna. Virtausaukko 6,2 mm Virtaus 4 barin painehäviöllä 42 l/min Maksimityöpaine 35 bar (20 MPa) Minimiräjähdyspaine 140 bar (60 MPa) Lämpötila-alue - 30 C C Rungon materiaali Niklattu messinki Pistokkeen materiaali Niklattu messinki Yhteensopivuus CEJN 320-sarja CEJN NESTELIITTIMET RUNKO Koko Tuotekoodi Letkukaralla 8 mm ,05 10 mm ,05 13 mm ,75 Ulkokierteellä R 3/ ,05 Sisäkierteellä G 1/ *) 53,05 PISTOKE VENTTIILILLÄ Koko Tuotekoodi Sisäkierteellä G 1/4" *) 42,50 *) Viton-tiivisteellä NESTELIITTIMET 417-SARJA 417-sarjan liittimet ovat hyvät virtausarvot omaavia, yksinkertaisia nesteliittimiä. Saatavana ainoastaan ilman venttiiliä. Virtausaukko 10,5 mm Virtaus 4 barin painehäviöllä 226 l/min Maksimityöpaine 20 bar (2 MPa) Minimiräjähdyspaine 80 bar (8 MPa) Lämpötila-alue - 30 C C Rungon materiaali Niklattu messinki/teräs Pistokkeen materiaali Niklattu messinki Yhteensopivuus CEJN 411-sarja RUNKO 417-SARJA Koko Tuotekoodi Letkukaralla 13 mm ,50 19 mm ,60 Ulkokierteellä G 1/ ,25 G 3/ ,95 Sisäkierteellä G 1/ ,85 G 3/ ,95 PISTOKE 411-SARJA Koko Tuotekoodi Letkukaralla 10 mm ,35 13 mm ,18 16 mm ,80 19 mm ,05 Ulkokierteellä G 1/ ,40 G 3/ ,15 Sisäkierteellä G 3/ ,20 G 1/ ,75 G 3/ ,65 56

57 CEJN NESTELIITTIMET NON-DRIP -NESTELIITTIMET, SARJAT Non-Drip -liittimet ovat lähes tippavapaita myös kytkettäessä ja irrotettaessa. Hyvät virtausarvot ja pintojen helppo puhtaanapito ovat Non-Drip -liittimien ominaisuuksia. Sarja Virtausaukko, mm Virtaus venttiilillä, l/min Virtaus ilman venttiiliä, l/min Maksimityöpaine 20 bar (2 MPa) Minimiräjähdyspaine 80 bar (8 MPa) Lämpötila-alue - 15 C C Materiaali Niklattu messinki Tiivistemateriaali NBR (nitriilikumi) NESTELIITTIMET RUNKO 267-SARJA Koko Tuotekoodi Ilman venttiiliä 1/4 sisäkierre ,05 Venttiilillä 1/4 sisäkierre ,40 PISTOKE 267-SARJA Koko Tuotekoodi Ilman venttiiliä 1/4 sisäkierre ,00 Venttiilillä 1/4 sisäkierre ,25 RUNKO 467-SARJA Koko Tuotekoodi Ilman venttiiliä 3/8 sisäkierre ,75 Venttiilillä 3/8 sisäkierre ,55 PISTOKE 467-SARJA Koko Tuotekoodi Ilman venttiiliä 3/8 sisäkierre ,55 Venttiilillä 3/8 sisäkierre ,80 RUNKO 567-SARJA Koko Tuotekoodi Ilman venttiiliä 1/2 sisäkierre ,25 Venttiilillä 1/2 sisäkierre ,30 PISTOKE 567-SARJA Koko Tuotekoodi Ilman venttiiliä 1/2 sisäkierre ,60 Venttiilillä 1/2 sisäkierre ,55 RUNKO 667-SARJA Koko Tuotekoodi Ilman venttiiliä 3/4 sisäkierre ,00 Venttiilillä 3/4 sisäkierre ,00 PISTOKE 667-SARJA Koko Tuotekoodi Ilman venttiiliä 3/4 sisäkierre ,60 Venttiilillä 3/4 sisäkierre ,00 RUNKO 767-SARJA Koko Tuotekoodi Ilman venttiiliä 1 sisäkierre ,00 Venttiilillä 1 sisäkierre ,00 PISTOKE 767-SARJA Koko Tuotekoodi Ilman venttiiliä 1 sisäkierre ,20 Venttiilillä 1 sisäkierre ,00 57

58 NESTELIITTIMET HAPONKESTÄVÄT NESTELIITTIMET 326-SARJA Haponkestävä perusliitinsarja vaativiin olosuhteisiin sekä HST esafe -turvaliitin kohteisiin, joissa materiaalille asetetaan erityisvaatimuksia. CEJN NESTELIITTIMET Virtausaukko 6,2 mm Virtaus venttiilillä 18 l/min, ilman venttiiliä 28 l/min Maksimityöpaine 70 bar (7 MPa) Minimiräjähdyspaine 280 bar (28 MPa) Lämpötila-alue - 15 C C Materiaali Karkaistu RST teräs (AISI 316) Tiivistemateriaali Viton Tekniset tiedot, esafe turvaliitin paineilmalle: Virtausaukko 7,6 mm Virtaus 1800 l/min Maksimityöpaine 16 bar Minimiräjähdyspaine 140 bar Lämpötila-alue - 20 C C MateriaaliKarkaistu HST RUNKO Koko Tuotekoodi Venttiilillä G 1/4 sisäkierre ,00 G 3/8" sisäkierre ,00 G 1/2" sisäkierre ,00 R 3/8" ulkokierre ,00 R 1/2" ulkokierre ,00 RUNKO, esafe (Paineilmalle) Koko Tuotekoodi Letkukaralla 10 mm ,00 Ulkokierteellä R 1/4" ,00 R 3/8" ,00 R 1/2" ,00 Sisäkierteellä G 1/4" ,00 G 3/8" ,00 G1/2" ,00 PISTOKE Koko Tuotekoodi Letkukaralla 6 mm ,25 10 mm ,00 Venttiilillä G 1/4 sisäkierre ,00 G 3/8" sisäkierre ,00 Ilman venttiiliä R 1/4" ulkokierre ,45 HAPONKESTÄVÄT NESTELIITTIMET 416-SARJA Haponkestävä perusliitinsarja vaativiin olosuhteisiin. R 3/8" ulkokierre ,95 G 3/8" sisäkierre ,85 G 3/8" sisäkierre ,75 G 1/4 sisäkierre ,95 58 Virtausaukko 8,9 mm Virtaus venttiilillä 45 l/min, ilman venttiiliä 85 l/min Maksimityöpaine 35 bar (3,5 MPa)) Minimiräjähdyspaine 140 bar (14 MPa) Lämpötila-alue - 15 C C Materiaali Haponkestävä teräs AISI 316 Tiivistemateriaali Viton RUNKO Koko Tuotekoodi Venttiilillä G 1/2 sisäkierre ,00 PISTOKE Koko Tuotekoodi Venttiilillä G 1/2 sisäkierre ,00 Ilman venttiiliä G 1/2 sisäkierre ,00

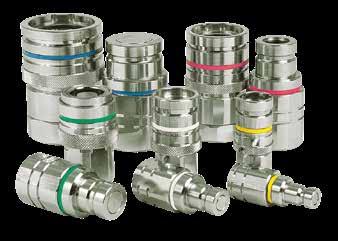

59 CEJN NESTELIITTIMET HAPONKESTÄVÄT NON-DRIP -LIITTIMET SARJAT Lähes tippavapaan toiminnan ja hyvän lämpötilan keston ansiosta liitin soveltuu erinomaisesti käytettäväksi vaativissakin olosuhteissa. Liittimellä on erinomaiset virtausarvot. Sarja Virtausaukko, mm Virtaus venttiilillä, l/min Virtaus ilman venttiiliä, l/min Maksimityöpaine 20 bar (2 MPa) Minimiräjähdyspaine 80 bar (8 MPa) Lämpötila-alue - 5 C C Materiaali Haponkestävä teräs AISI 316 Tiivistemateriaali Viton, muilla tiivistemateriaaleilla erikseen tilattavissa NESTELIITTIMET RUNKO 277-SARJA Koko Tuotekoodi Ilman venttiiliä 1/4 sisäkierre ,00 Venttiilillä 1/4 sisäkierre ,00 PISTOKE 277-SARJA Koko Tuotekoodi Ilman venttiiliä 1/4 sisäkierre ,25 Venttiilillä 1/4 sisäkierre ,00 RUNKO 477-SARJA Koko Tuotekoodi Ilman venttiiliä 3/8 sisäkierre ,00 Venttiilillä 3/8 sisäkierre ,00 PISTOKE 477-SARJA Koko Tuotekoodi Ilman venttiiliä 3/8 sisäkierre ,40 Venttiilillä 3/8 sisäkierre ,00 RUNKO 577-SARJA Koko Tuotekoodi Ilman venttiiliä 1/2 sisäkierre ,00 Venttiilillä 1/2 sisäkierre ,00 PISTOKE 577-SARJA Koko Tuotekoodi Ilman venttiiliä 1/2 sisäkierre ,95 Venttiilillä 1/2 sisäkierre ,00 RUNKO 677-SARJA Koko Tuotekoodi Ilman venttiiliä 3/4 sisäkierre ,00 Venttiilillä 3/4 sisäkierre ,00 PISTOKE 677-SARJA Koko Tuotekoodi Ilman venttiiliä 3/4 sisäkierre ,00 Venttiilillä 3/4 sisäkierre ,00 RUNKO 777-SARJA Koko Tuotekoodi Ilman venttiiliä 1 sisäkierre ,00 Venttiilillä 1 sisäkierre ,00 PISTOKE 777-SARJA Koko Tuotekoodi Ilman venttiiliä 1 sisäkierre ,00 Venttiilillä 1 sisäkierre ,00 59

60 KAASULIITTIMET 171-SARJA - Asetyleeni Kaasuliittimet on tarkoitettu käytettäviksi ainoastataan ohessa mainituille väliaineille. 171-sarja 172-sarja 181-sarja Maksimityöpaine CEJN KAASULIITTIMET Asetyleeni Nestekaasu Happi 10 bar (1 MPa) RUNKO VENTTIILILLÄ Koko Tuotekoodi Letkukara 3/ ,60 1/ ,65 5/ ,65 3/ ,15 Vasenkätinen sisäkierre G 3/8" ,45 PISTOKE ILMAN VENTTIILIÄ Koko Tuotekoodi Letkukara 3/ ,60 1/ ,40 5/ ,45 3/ ,80 Vasenkätinen sisäkierre G 3/8" , SARJA - Nestekaasu RUNKO VENTTIILILLÄ Koko Tuotekoodi Letkukara 1/ ,10 5/ ,10 3/ ,05 Vasenkätinen sisäkierre G 3/ ,10 PISTOKE ILMAN VENTTIILIÄ Koko Tuotekoodi Letkukara 1/ ,65 3/ ,85 Vasenkätinen sisäkierre G 3/ , SARJA - Happi RUNKO VENTTIILILLÄ Koko Tuotekoodi Letkukara 3/ ,00 1/ ,90 5/ ,90 3/ ,40 Sisäkierre G 3/ ,55 PISTOKE ILMAN VENTTIILIÄ Koko Tuotekoodi Letkukara 3/ ,60 1/ ,35 5/ ,75 3/ ,00 Sisäkierre G 3/ ,55 60

61 NIVELLIITTIMET, EJEKTORIT NIVELLIITTIMET PAINEILMALLE Tiivis DynaVariacor nivelliitin on erinomainen ratkaisu paineilman johtamiseen työkaluihin kohteissa, joissa paineilmaputkien ja työkalujen joustavalla liikuteltavuudella ja suunnattavuudella on olennaisen tärkeä merkitys. Nivelliittimet on valmistettu alumiinista. Maksimikäyttöpaine: 10 bar Materiaali: Alumiini Malli Kierrekoko Halkaisija, mm Pituus, mm Maksimivirtaus, l/s HINTARYHMÄ C Paino, g DV7MFG14 1/4 UK/SK 24,0 67, ,0 83,20 DV11MFG38 3/8 UK/SK 29,5 82, ,0 98,80 DV11MFG12 1/2 UK/SK 29,5 82, ,0 98,80 DV15MIXFB12 1/2 UK/SK 39,0 98, ,0 196,00 DV16MFG34 3/4" UK/SK 46,0 98, ,0 196,00 DV16MFG1 1" UK/SK 46,0 98, ,0 196,00 NIVELLIITTIMET, EJEKTORIT NIVELLIITTIMET NESTEILLE Malli Kierrekoko Materiaali Virtausaukko, mm Maksimityöpaine, bar HINTARYHMÄ C DV6MFB14HPIXEM 1/4 UK/SK AISI 303 6, ,00 DV6MFB38HPIXEM 3/8 UK/SK AISI 303 6, ,00 DV11MFB12A 1/2 UK/SK Alumiini 11, ,00 DV11MFB38IX 3/8" UK/SK AISI , ,00 DV11MFB12IX 1/2" UK/SK AISI , ,00 DV15MFB34IX 3/4" UK/SK AISI , ,00 DV25MFB1IX 1" UK/SK AISI , ,00 ALLEGRO EJEKTORIT HINTARYHMÄ C Valmistusmateriaali sinkitty teräs Suurin käyttöpaine 7 bar Suurin käyttölämpötila ºC Maadoitusjohdin mukana Malli Koko Paineilman liitäntä, G Imuteho, m³/h 6,3 barin paineella Ilmankulutus, m³/h 6,3 barin paineella S 3,5" 1/2 " , " 1" , " 1" ,00 61

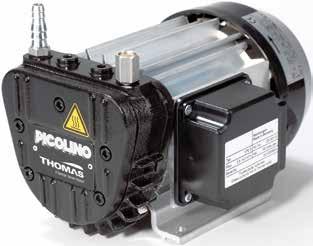

62 VAKUUMIPUMPUT THOMAS VAKUUMIPUMPUT Thomasin tuotteet valmistetaan pääosin USA:ssa ja Saksassa. Laitteita voidaan käyttää joko paine- tai vakuumisovelluksissa, mikäli taulukkoon merkitty molemmat arvot. Kalvopumput on tarkoitettu pieniin paikallisiin vakuumitarpeisiin. Pumpun kalvo erottaa mekaaniset osat tuotettavasta ilmasta. Näin ilmassa olevat mahdolliset epäpuhtaudet (vesi tms.) eivät joudu pumpun mekaniikkaan. VAKUUMIPUMPUT HINTARYHMÄ C Kalvo- ja lamellipumput eivät vakiovarusteisina sisällä liitäntäkaapelia eivätkä pistoketta. Tilauksesta saatavana toivotulla varustuksella. 2107CD18 TFI-T CCD/18 KALVOPUMPUT Malli Imuteho, m 3 /h Maksimivakuumi Tuotto m 3 /h Maksimipaine, bar Jännite, kw 107CCD/18 1,0 77 % 1,0 1, V 706,00 107CDC20/12 2,0 77 % 2,0 1,35 12 V DC 386,00 107CDC20/24 2,0 77 % 2,0 1,35 24 V DC 394,00 TF1-T V 2,0 77 % V DC 990,00 TF1-T V 2,0 77 % V DC 990, CD18 1,2/2,0 95/77 % 2,0 0, V 544,00 AP120-11,0 0, V 474,00 LAMELLIPUMPUT Lamellipumput ovat öljyvapaita, jatkuvaan käyttöön tarkoitettuja vakuumin/paineen tuottajia. VTE3 Malli Imuteho, m 3 /h Maksimivakuumi Tuotto m 3 /h Maksimipaine, bar Jännite, kw/v VTE3 ¹) 3,3 85 % 3,3 1,0 0,14/ ,00 VTE6 ¹) 6,3 85 % 6,3 1,0 0,3/ ,00 VTE8 7,8 85 % 7,8 1,0 0,42/ ,00 VTE10 ¹) 10,0 85 % 10,0 1,0 0,42/ ,00 ¹) Moottorin suojausluokka IP54 62

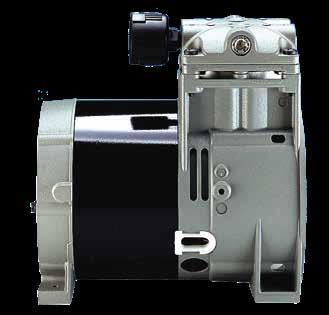

63 VAKUUMIPUMPUT ÖLJYVAPAAT KOMPRESSORIT THOMAS ÖLJYVAPAAT KOMPRESSORIT Thomas-kompressorit on suunniteltu toimimaan ilman öljyvoitelua. Näin myös niiden tuottama ilma ei sisällä epäpuhtauksia enempää kuin ympäristön ilma. Osa kompressoreista on valmistettu ainoastaan jaksottaiseen käyttöön moottorin suljetun rakenteen vuoksi. HINTARYHMÄ C 319CDC56/12 688CGHI44 KOMPRESSORIT (WOBL) Malli Suurin vakuumi Tuotto l/min Maksimipaine, bar Moottoriteho, kw/v 135ADC56/12 ¹) 6 7,00 12 V DC 162,00 135ADC56/24 ¹) 6 7,00 24 V DC 162,00 215ADC38/ ,00 12 V DC 435,00 319CDC56/12 ¹) 19 8,00 0,20/12 V DC 374,00 319CDC56/24 ¹) 19 8,00 0,20/24 V DC 386,00 688CGHI44 87 % 13 7,00 0,25/220 V 608,00 TA4101DC12 ²) 33 7,00 0,27/12 V DC 1 580,00 TA4101DC24 ²) 33 7,00 0,27/24 V DC 1 631,00 TA5102E-12VDC 50 7,00 0,38/12 V DC 2 410,00 Tuottoarvot ilmoitettu 5 barin vastapaineella Käyttökohde 1) ajoneuvokompressoriksi jaksottaiseen käyttöön 2) ajoneuvokompressoriksi myös jatkuvaan käyttöön WELCH ÖLJYVAPAAT KOMPRESSORIT HINTARYHMÄ C Sisältää: Ulostuloissa paine- ja vakuumimittarit Säätimet Liitosjohto ja pistotulppa KOMPRESSORIT (WOBL) Malli Suurin vakuumi Tuotto l/min Maksimipaine, bar Moottoriteho, kw/v WELCH 2522C % 13 7,00 0,1/240V 1 050,00 63

64 PAINEILMAMOOTTORIT GAST PAINEILMAMOOTTORIT Maksimikäyttöpaine 7 bar Äänenvaimennin vakiona Alkuperämaa USA Ilman laatuluokka: Voideltu paineilma, 5 mikronia PAINEILMAMOOTTORIT HINTARYHMÄ C KIINNITYSLAIPALLA VARUSTETUT MOOTTORIT Malli Teho, kw Maks. kierrosluku, ¹/min Laippa 4AM-ARV-120 IEC-MITOITETTU 2AM-ARV-92 0, D71 512,00 4AM-ARV-119A 1, D71 537,00 4AM-ARV-120 ¹) 1, D71 621,00 6AM-ARV-55 ¹) 3, D80 861,00 8AM-ARV-71 ¹) 3, D ,00 TUUMAMITOITETTU 4AM-NRV-50C 1, NEMA 56C 571,00 6AM-NRV-11A 3, NEMA 56C 710,00 8AM-NRV-28A 3, NEMA 145TC 1 031,00 JALKAMALLISET MOOTTORIT Malli Teho, kw Maks. kierrosluku, ¹/min 4AM-FRV-13C 1, ,00 6AM-FRV-5A 3, ,00 8AM-FRV-30A ¹) 3, ,00 16AM-FRV-2 7, ,00 16AM-FRV-13 7, ,00 VAKIOMALLISET MOOTTORIT Malli Teho, kw Maks. kierrosluku, ¹/min 4AM-NRV-22B 1AM-NRV-39A 0, ,00 1UP-NRV-3A 0, ,00 2AM-NRV-89 0, ,00 4AM-NRV-22B 1, ,00 6AM-NRV-7A 2, ,00 8AM-NRV-42A 3, ,00 VAIHTEELLISET MOOTTORIT Malli Teho, kw Maks. kierrosluku, ¹/min 1UP-NRV-4-GR11 0, ,00 4AM-RV-75-GR20 0, ,00 4AM-RV-75-GR25 0, ,00 1UP-NRV-4-GR11 ¹) 8-lamelllinen malli 64

65 PUMPUT, KOMPRESSORIT GAST PUMPUT KALVOPUMPUT Malli Imuteho, m 3 /h Maks. vakuumi, % Maks. tuotto, m 3 /h Maks. paine, bar HINTARYHMÄ C Jännite, V /kpl alv 0 % MOA P101-CD 0, ,68 3, ,00 MOA P101-JK 0, ,56 3, ,00 DOA P501-BN 1, ,62 4, ,00 22D ,2 70 2,2 1, ,00 22D ,2 70 2,2 1, ,00 DAA-P501-GD 5,5/2,38 86/95 5,52 4, ,00 PUMPUT, KOMPRESSORIT JUN-AIR ÖLJYVOIDELLUT KOMPRESSORIT SÄILIÖLLÄ (240V/50Hz) Malli Tuotto (l/min, 8bar) Maks. paine, bar Säiliötilavuus (l) Äänitaso db , ,00 Kompressorit toimitetaan varustettuna, painekytkimellä ja suodatin/säätimellä JUN-AIR ÖLJYVAPAAT KOMPRESSORIT SÄILIÖLLÄ Malli Tuotto (l/min, 8bar) Maks. paine, bar Säiliötilavuus (l) Äänitaso db 87R-15B ,00 OF302-15B ,00 OF302-25M ,00 2xOF302-40B ,00 2XOF302-40M ,00 OF B ,00 OF M ,00 TARVIKKEET Malli AA204 NPT 1/8 Säädettävä vakuumivaroventtiili 29,45 AA207 NPT 1/4 Säädettävä vakuumivaroventtiili 33,30 NEMA Painekytkin säädettävällä ylä- ja alarajalla 98,20 T01 1/4 Vakuumimittari 33,30 T Painemittari 13,50 VNR14 1/4 Takaiskuventtiili 19,15 GAST kalvopumppu GAST kalvopumppu 65

66 DEPRAG PAINEILMAMOOTTORIT PAINEILMAMOOTTORIT, BASIC LINE Ulkokuori alumiini/valurauta Soveltuu myös öljyvapaaseen käyttöön, kysy lisätietoja Lamellit vaihdettavissa moottoria purkamatta Edullinen yleismoottori ATEX-hyväksytty Malli DEPRAG PAINEILMAMOOTTORIT Maks.vääntömomentti, Nm Kierrosluku, ¹/min (tyhjäkäynti) HINTARYHMÄ C Kokoluokka 0, teho 200 W 63X-001F01 0, ,00 63X-004F01 2, ,00 63X-007F01 3, ,00 63X-018F01 10, ,00 63X-029F01 16, ,00 63X-046F01 27, ,00 63X-078F01 47, ,00 63X-124F01 71, ,00 63X-308F01 80, , Äänenvaimennin 12,95 Kokoluokka 3, teho 400 W 63X-001F03 1, ,00 63X-004F03 4, ,00 63X-007F03 7, ,00 63X-018F03 21, ,00 63X-029F03 33, ,00 63X-046F03 54, ,00 63X-078F03 80, ,00 63X-124F03 80, , Äänenvaimennin 17,70 Kokoluokka 5, teho 600 W 63X-001F05 1, ,00 63X-004F05 7, ,00 63X-007F05 11, ,00 63X-018F05 31, ,00 63X-029F05 50, ,00 63X-046F05 80, ,00 63X-078F05 80, , Äänenvaimennin 17,70 Kokoluokka 7, teho 900 W 63X-004F07 10, ,00 63X-007F07 16, ,00 63X-018F07 45, ,00 63X-029F07 71, ,00 63X-046F07 112, ,00 63X-078F07 120, ,00 63X-124F07 120, ,00 63X-308F07 120, , Äänenvaimennin 117,00 Kokoluokka 8, teho W 63X-004F08 14, ,00 63X-007F08 22, ,00 63X-018F08 60, ,00 63X-029F08 94, ,00 63X-046F08 120, , Aänenvaimennin 117,00 66

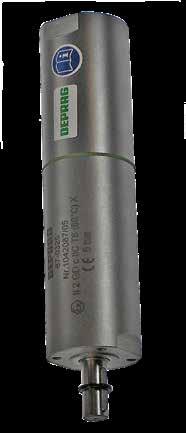

67 DEPRAG PAINEILMAMOOTTORIT DEPRAG PAINEILMAMOOTTORIT SAUVAMALLISET RST-PAINEILMAMOOTTORIT HINTARYHMÄ C Ulkokuori RST Soveltuu myös öljyvapaaseen käyttöön, kysy lisätietoja 67-sarjan moottorit ovat ATEX-hyväksyttyjä Myös jarrulla varustettuja malleja Malli Maks.vääntömomentti, Nm Kierrosluku, ¹/min (tyhjäkäynti) Kokoluokka 0, teho 20 W 67X-030 0, ,00 67X-040 0, ,00 Kokoluokka 1, teho 80 W 67X-001 0, ,00 67X-011 0, ,00 67X-021 1, ,00 67X-031 1, ,00 Kokoluokka 2, teho 120 W 67X-002 0, ,00 67X-012 0, ,00 67X-022 0, ,00 67X-032 2, ,00 67X-042 3, ,00 67X-052 5, ,00 67X , ,00 Kokoluokka 2,5, teho 200 W 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , , Laippa - 98,80 67

68 DEPRAG PAINEILMAMOOTTORIT Malli DEPRAG PAINEILMAMOOTTORIT Maks.vääntömomentti, Nm Kierrosluku, ¹/min (tyhjäkäynti) Kokoluokka 3, teho 300 W 67X-003 0, ,00 67X-013 1, ,00 67X-023 3, ,00 67X-073 6, ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X ,00 67X ,00 67X ,00 67X ,00 67X ,00 Kokoluokka 6, teho 600 W 67X-006 1, ,00 67X-026 6, ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X ,00 67X ,00 67X ,00 67X ,00 Kokoluokka 7, teho 900 W 67X-007 2, ,00 67X-017 7, ,00 67X-027 9, ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X ,00 67X ,00 67X ,00 67X ,00 Kokoluokka 8, 1200 W 67X-008 3, ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 67X , ,00 68

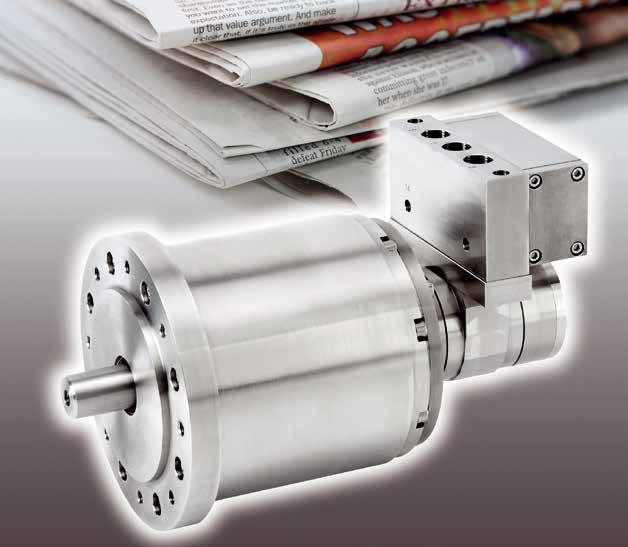

69 DEPRAG PAINEILMAMOOTTORIT DEPRAG PAINEILMAMOOTTORIT LAIPPAMALLISET PAINEILMAMOOTTORIT, 1,6-18 kw Ulkokuori valurautaa Soveltuu myös öljyvapaaseen käyttöön, kysy lisätietoja IEC-mitoitettu laippa ja akseli Saatavana myös vaihteistolla varustettuina Saatavana myös haponkestävinä ATEX-hyväksyttyjä HINTARYHMÄ C Kokoluokka 9, teho 1,6 kw Laippa IEC 71A Kokoluokka 11, teho 2,6 kw Laippa IEC 80A Kokoluokka 13, teho 3,6 kw Laippa IEC90A Malli Maks.vääntömomentti, Nm Kierrosluku, ¹/min (tyhjäkäynti) 68X-001F09 5, ,00 68X-003F09 15, ,00 68X-007F09 32, ,00 68X-001F11 13, ,00 68X-002F11 30, ,00 68X-003F11 65, ,00 68X-001F13 23, ,00 68X-002F13 48, ,00 68X-004F13 99, ,00 Deprag haponkestävä moottori venttiilillä 69

70 DEPRAG PAINEILMATYÖKALUT DEPRAG TYÖKALUT SUORAHIOMAKONEET HINTARYHMÄ C SUORAHIOMAKONEET KIRISTYSISTUKALLA GDS BY Malli Teho, W Kierrosluku, min -1 Kiristysistukka, mm Paino, kg Teholuokka 90 W Pieni, tasapainoinen, hammaspyörämoottorilla varustettu hiomakone, hyvä vääntömomentti. Öljyvapaa ilma. GDS BY ,3 944,00 Teholuokka 110 Kiertoventtiilillä varustettu hiomakone viimeistelyyn ja tarkkaan hiontaan ja merkintään. GDS BY GDS BX GDS BXE GDS SXI GDS BY ,1 556,00 GDS BYE ,1 629,00 Teholuokka 300 W Ergonominen perushiomakone. Saatavana kolmena eri versiona: lyhyt-, normaali- ja pitkä ohutkarainen. Saatavana myös kierrosluvuilla , tai /min. GDS BX ,4 686,00 GDS BX ,4 546,00 GDS VX ,4 668,00 Teholuokka 300 W Joustavalla karalla varustettu kone on helppo käsitellä vaativissa kohteissa ja viilan hyppiminen on selvästi vähäisempää. GDS BXE ,5 593,00 GDS BXES ,5 674,00 Teholuokka 250/350 W Tehokkaat ja pienikokoiset hiomakoneet jyrsintään ja lamellilaikoille. Varustettu vipuventtiilillä. GDS BX ,9 882,00 GDS BX ,2 890,00 Teholuokka 500 W Tehokas suorahiomakone kovametalliviiloille ja hiomakiville. Toimitetaan myös kierrosluvuille / /min. GDS VXI GDS070-SXI GDS070-VXI GDS SXI ,9 765,00 GDS BXI ,9 772,00 GDS VXI ,8 909,00 Teholuokka 700 W Tehokas suorahiomakone kovametalliviiloille ja hiomakiville. Toimitetaan myös kierrosluvuille / /min. GDS BXI ,5 880,00 GDS BXI ,7 735,00 GDS SXI ,2 974,00 GDS VXI ,5 777,00 PAINEILMAVIILAT Malli Iskuluku Viilan halkaisija, mm Paino, kg Pienet ergonomiset paineilmaviilat on tarkotettu viimeistelyyn joko 3 mm:n tai 5 mm:n viiloille FS BY ,4 847,00 FS BY ,5 820,00 70

71 DEPRAG PAINEILMATYÖKALUT DEPRAG TYÖKALUT KULMAHIOMAKONEET HINTARYHMÄ C GA BX Malli Teho, kw Kierrosluku, min -1 Paino, kg Lamellimoottorilla hioma- ja katkaisulaikoille mm. Max.laikan ulkoø,mm GA BX GAT BX GAT BX GA BX 0, , ,00 GA BX 1, , ,00 GA BX 1, , ,00 GA BX 1, , ,00 Turbiinimoottorilla laikoille mm. Erinomainen teho/painosuhde lamellikoneeseen verrattuna Öljyvapaa paineilma Karalukitus painonapilla Helppo laikansuojuksen säätö GAT BX 2, , ,00 GAT BX 2, , ,00 GAT BX 2, , ,00 GAT BX 4, , ,00 GAT BX 4, , ,00 NAUHAHIOMAKONEET HINTARYHMÄ C Malli Teho, W Kierrosluku, min -1 Paineilmaletkun koko, mm Paino, kg Nauhan mitat, mm GBO50-025BX Koneisiin on saatavana erikokoisia vetopyöriä halkaisijaltaan 8-25 mm ja leveydeltään 8-26 mm. Lisäksi on runsas valikoima erilaisia tukivarsia. Nauhoja on saatavana leveydeltään 3,5-25 mm ja pituudeltaan mm. GB BX ,9 13 x ,00 GB CX ,2 13 x ,00 GB BX ,4 19 x ,00 71

72 DEPRAG PAINEILMATYÖKALUT DEPRAG TYÖKALUT PORA- JA KIERTEITYSKONEET HINTARYHMÄ C Porakoneet pistoolikahvalla, 170 W - 1,85 kw Malli Teho, kw Kierrosluku, min -1 Porausteho teräkseen, mm Paino, kg Istukan koko, mm PV6F PV6F 0, ,7 0, ,00 DP ZB10Q 0, ,0 0,5-6,5 965,00 DP ZRB12*) 0, , ,00 PV13D 0, , ,00 PV13B 0, , ,00 PV16B 0, , ,00 DPO60-037ZP3/8" 0, ,1 0, ,00 DPO60-060ZP3/8" 0, ,1 0, ,00 *) suunnanvaihdolla PV6A PV16B/PV13B DP ZP3/8" DP30-020ZRB12 Kierteityskoneet Malli Teho, kw Kierrosluku oikealle, min -1 Kierteitysteho teräkseen, mm Paino, kg Suorat mallit, suunnanvaihto vetämällä DS BXRB12 0, M6 1, ,00 DS BXRB16 0,7 320 M14 2, ,00 Pistoolimalliset, suunnanvaihto liipasimella DP ZRB10 0, M5 0, ,00 DP ZRB12 0,3 650 M8 1, ,00 DP ZRB16 0,4 300 M14 2, ,00 DS BXRB16 DP XRB16 DP ZRB16 72

73 DEPRAG PAINEILMATYÖKALUT DEPRAG TYÖKALUT RUUVINVÄÄNTIMET HINTARYHMÄ C Pneumaattiset suorat ESD-vääntimet U ESD U ESD U ESD U ESD Tekniset arvot on ilmoitettu 6,3 barin paineessa. Sähköiset suorat vääntimet U ESD U ESD 342EGT EGT EGT EGA EGA U U U U 342EGx-0088 Tekniset arvot on ilmoitettu 6,3 barin paineessa. Malli Max. momentti, kova liitos, Nm Talttakäynnistys, talttaistukalla 73 Kierrosnopeus tyhjäkäynnillä, rpm Paino, kg U ESD 0, mm M 3 0, , U ESD 0, mm M 3 0, , U ESD 0, mm M 3 0, , U ESD 0, mm M 3 0, , U ESD /4 M 3 0, , U ESD 1, /4 M 3 0, , U ESD /4 M 3 0, , U ESD /4 M 3 0, , U ESD 1, /4 M 4 0, , U ESD 2, /4 M 4 0, , U ESD /4 M 4 0, , U ESD /4 M 5 0, , U ESD /4 M 5 0, , U ESD /4 M 6 0, , U ESD /4 M 6 0, ,00 Malli Istukka Ohjeellinen ruuvikoko Maksimimomentti, Nm Liipasinkäynnistys, 1 /4 :n istukka Kierrosnopeus, rpm Ohjeellinen ruuvikoko Paino, kg 342 EGT ,3 700/1 000 M 2 0, , EGT ,2 650/1 000 M 3 0, , EGT ,9 650/1 000 M 4 0, , EGT , M 4 0, , EGT , M 5 0, , EGT ,8 800 M 6 1, ,00 Talttakäynnistys, 1/4 :n istukka 342 EGA ,2 650/1000 M 3 0, , EGA ,9 650/1000 M 4 0, , EGA , M 4 0, , EGA , M 5 0, , EGA ,8 800 M 6 1, ,00 Malli Maksimimomentti, Nm Kierrosluku, rpm Ohjeellinen ruuvikoko Liipasinkäynnistys, 1/4 :n istukka, ilmaliitäntä alhaalla Paino, kg U 1, M 3 0, , U 3, M 4 0, , U M 4 0, , U M 5 0, , U M 5 1, , U M 6 1, , U M 6 1, , U 5, M 5 1, , U M 6 1, , U M 6 1, , U M 8 1, ,00 Liipasinkäynnistys, 1/4 :n istukka, ilmaliitäntä takana/alhaalla/ylhäällä U 8, M 5 1, , U M 6 1, , U M 8 1, ,00

74 DEPRAG PAINEILMATYÖKALUT DEPRAG TYÖKALUT KEVENNYSRIPUSTIMET Malli Taakka, kg Vaijerin pituus, m HINTARYHMÄ C Paino, kg A 0-0,50 1,60 0,40 118, B 0,30-1,50 1,60 0,50 144, C 1,20-2,50 1,60 0,60 152, B 1,50-3,00 0,80 0,80 165, A 2,00-5,00 0,80 3,30 387, B 4,00-8,00 0,80 3,70 408, C 7,00-10,00 0,80 3,70 434, D 10,00-14,00 0,80 3,90 463, C 12,00-20,00 2,00 15, , C 20,00-30,00 2,00 16, , C 30,00-45,00 2,00 18, ,00 KEVENNYSTELINEET HINTARYHMÄ C Malli Ulottuvuus maks. mm Vääntömomentti maks, Nm Taakka maks. kg Kevennystelineet PA ,0 915,00 PA , ,00 PS ,5 934,00 PS , ,00 Seinäkiinnike / jalka ja konekiinnike eivät sisälly hintaan. Lineaaritelineet A , B , C ,00 Keventimet ja konekiinnike eivät sisälly hintaan. Teleskooppivarsi A ,00 Sisältää seinäkiinnikkeen. Malli Vääntimen halkaisija, mm Vääntömomentti maks, Nm Konekiinnikkeet ATH ,00 ATH ,00 ATH ,00 ATH ,00 Malli Korkeus, mm Vääntömomentti maks, Nm Pöytäjalat TST ,00 TST ,00 TST ,00 Malli Vääntömomentti maks, Nm Seinäkiinnikkeet WBR ,00 WBR-75-D ,00 74

75 RAD MOMENTTIVÄÄNTIMET RAD MOMENTTIVÄÄNTIMET RAD GX -yksinopeusvääntimet PAINEILMAVÄÄNTIMET RAD GX-yksinopeusvääntimet soveltuvat teollisuuden kokoonpanotöihin sekä raskaan kaluston huoltotöihin. Vääntimet kattavat laajan momenttialueen aina Nm asti, joten yhtä väännintä voidaan käyttää useissa eri kohteissa. Vääntimen mukana toimitetaan aina perusmallinen vaste, 3,6 m pituinen paineilmaletku, momenttitaulukko sekä erillinen kantokahvallinen ilmankäsittelylaitteistolla varustettu teline, jonka avulla väännintä on helppo säilyttää ja kuljettaa kohteiden välillä. Äänitaso: 80 db Momentin tarkkuus: ± 4 % Malli Vääntiö Momentti, Nm Kierrosluku, rpm Min. Max. Paino, kg 100 SL ¾ tai ½ , , SL ¾ , , SL ¾ , ,00 10 GX ¾ , ,00 14 GX ¾ , ,00 20 DX 1" , ,00 34 GX 1" , ,00 40 DX 1" , ,00 46 GX 1" , ,00 70 DX 1½" , ,00 80 DX 1½" , , DX 1½" , , DX 1½" , ,00 RAD GX -kaksinopeusvääntimet PAINEILMAVÄÄNTIMET Tekniset ominaisuudet ovat samat kuin GX perusvääntimillä, mutta 2-nopeusvääntimet ovat varustettu automaattisella vaihteistolla, joka vaihtaa automaattisesti nopeutta kun voimantarve kasvaa. Tämä helpottaa ja nopeuttaa työskentelyä. Äänitaso: 80 db Momentin tarkkuus: ± 4 % Malli Vääntiö Momentti, Nm Kierrosluku, rpm Min. Max. Paino, kg 475 SL-2 ¾ , ,00 14 GX-2 ¾ , ,00 20 DX-2 1" , ,00 34 GX-2 1" , ,00 40 DX-2 1" , ,00 B-RAD SELECT BL AKKUVÄÄNTIMET B-RAD SELECT BL -sarja sisältää hiiliharjattomalla moottorilla varustettuja akkuvääntimiä kokoonpano- ja kunnossapitokäyttöön. Momentinsäätö tapahtuu +/- -näppäimillä 10 Nm välein helppolukuisen näytön avulla. Äänitaso: 65 db Momentin tarkkuus: ± 5 % Vakiona Li-Ion 18 V / 5,2 Ah akku Malli Vääntiö Momentti, Nm Kierrosluku, rpm Min. Max. 75 Paino, kg B SELECT BL 275 ¾ tai ½ , ,00 B SELECT 475 ¾ , ,00 B SELECT BL 700 ¾ , ,00 B SELECT BL 1400 ¾ , ,00 B SELECT BL ¾ , ,00 B SELECT BL " , ,00 B SELECT BL " , ,00 B SELECT BL " , ,00 B SELECT BL " , ,00 B SELECT BL ½" , ,00
