1 Asennusohje ROCKFON System Contour Ac Baffle

2 YLEISTÄ Järjestelmän kuvaus: ROCKFON Contour on kehyksetön akustinen melunvaimennin, joka on valmistettu 50 mm:n kivivillalevystä. Molempien puolien pinnoitteet ovat esteettisesti miellyttävää, sileää mattavalkoista mineraalifleeceä. Reunat on maalattu (Ac-reuna) sekä vaimentimeen on upotettu kaksi kiinnityskohtaa, jotka helpottavat ROCKFON Contour:n asentamista. Varastointi ja käsittely: Laatikoita on käsiteltävä varoen. Työympäristön optimoimiseksi suosittelemmme asentajaa huomioimaan yleiset työkäytännöt sekä seuraamaan tuotepakkauksessa olevia asennusohjeita. Olosuhdevaatimukset asennuspaikalla: ROCKFON Contour ei edellytä mukauttamista asennuspaikalla vallitseviin olosuhteisiin. Kivivilla on mittavakaata. Tuote voidaan asentaa, kun lämpötila on alueella 0 40 C ja suhteellinen ilmankosteus on enintään 100 %. Rajoitukset: Ripustustarvikkeiden korroosiovaaran vuoksi ROCKFON Contour ei sovellu käytettäväksi uimahalleissa eikä ulkotiloissa. ROCKFON Contour ei myöskään ole oikea valinta alueille, joilla se altistuu tuulikuormalle tai vedolle. JÄRJESTELMÄN OSAT Mitat (mm) kpl/ltk Paino (kg/kpl) Paino (kg/ltk) m2/ltk 1200 x 300 x ,3 27,6 4, x 600 x ,6 27,6 4,32 ROCKFON Contour voidaan ripustaa säädettävien ROCKFON metallivaijerisarjojen avulla (vrt. ROCKFON Eclipse -ripustusjärjestelmä), jotka voidaan kiinnittää melunvaimentimeen ROCKFON-kierreankkureilla (löytyvät tuotepakkauksesta). Jäykkiä ripustimia ei saa käyttää. Kierreankkurin halkaisija 4,5 mm ROCKFON metallivaijerisarja kpl/ltk Paino (kg/ltk) Neljä 4:n sarjaa 1,0 Neljä 4:n sarjaa 1,4 ROCKFON Eclipse -ripustusjärjestelmä myydään erikseen. Kierreankkuri ROCKFON Eclipse -ripustusjärjestelmän koukuissa on turvalukko turvallisuuden maksimoiseksi. ROCKFON Eclipse -ripustusjärjestelmän mukana toimitetaan betonikiinnitysankkurit. Muunlaista kiinnitystä varten voidaan betonikiinnitysankkurit korvata M6 -ruuvikierteen kanssa yhteensopivilla kiinnikkeillä (esim. puuruuvit, T-listakiinnikkeet jne) ROCKFON antaa ROCKFON Contour -asennukselle takuun vain, jos siinä on käytetty Rockfon-kierreankkureita mm turvalukollinen metallivaijeri 2

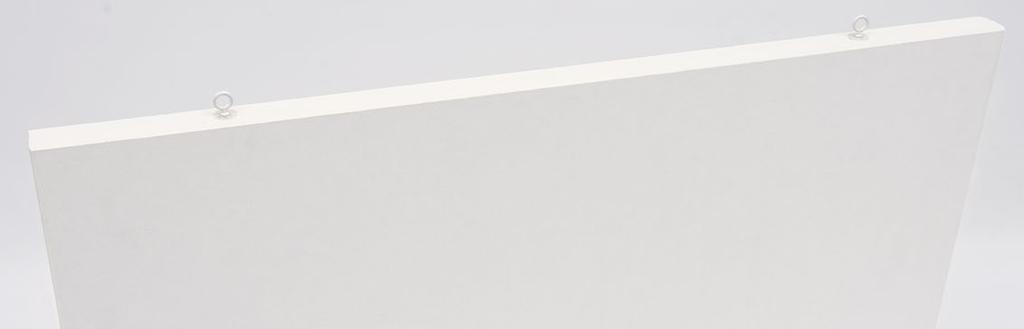

3 ASENNUSOHJEET Kierreankkurien kiinnittäminen melunvaimentimeen: ROCKFON Contour melunvaimennin on varustettu kahdella valkoisella holkilla, jotka on asennettu 200 mm päähän vaimentimen reunoista. Kierreankkurit tulisi asentaa varoen holkkeihin. 200 mm 800 mm 200 mm Metallivaijerisarjan kiinnittäminen -melunvaimentimeen ja alakattoon: On varmistettava, että rakenne on tukeva ja että se kestää vähintään 10 kg:n kuormituksen. Kiinnitystapa (eli koukun valinta) valitaan alakattotyypin mukaan. Kiinnitä metallivaijeri (lukollinen pää) katossa olevaan koukkuun ja metallivaijerin toinen pää liitetään kiinnitysmekanismiin. Kiinnitysmekanismi lukittuu automaattisesti. Varmista että kaikki kiinnitysmekanismit ovat lukittuneet. Vaijerin pituus säädetään halutulle korkeudelle. Enimmäiskuorma vaijeria kohden on 5 kg. 3

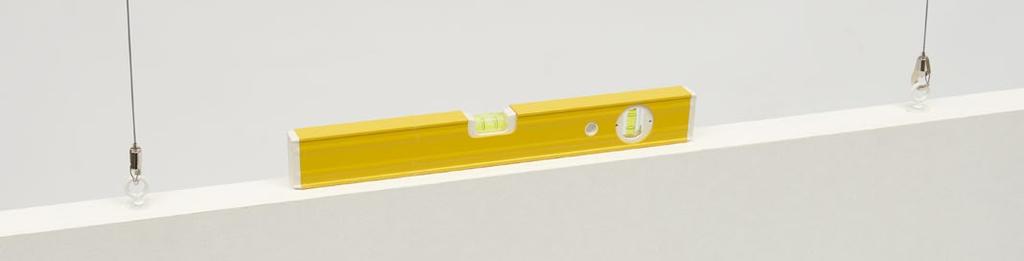

4 Melunvaimentimen vaaitus ja kohdistaminen: Säädä korkeus vesivaa'an avulla. ROCKFON Contour -asennus aiemmin asennettuun riippuvaan alakattoon: ROCKFON Contour on mahdollista asentaa Jo asennettuun T24 -järjestelmään. Tämä voidaan tehdä usealla tavalla ja suosittelemme, että otatte yhteyttä ROCKFONIIN parhaan ratkaisun löytämiseksi. 4
