1 ASENNUS- JA KÄYTTÖOHJE DROP ORIGINAL DELUXE Aina valmis allaspaketti 3 kw sähkölämmityksellä

2 Sisällysluettelo 1. Allaspaketin sisältö Huomioitavaa ennen altaan tuloa Altaan mitat (koko rungon eristyksellä) Altaan sähkötekniset vaatimukset Altaan alusta ja huoltoluukut Turvallisuus Toimituksen vastaanottaminen Altaan asennus Suodatinjärjestelmä UV-järjestelmä Sähkölämmitin (3 kw) Ajastinohje Altaan muut varusteet Porejärjestelmä LED-allasvalo Extreme Winter eristekansi Altaan käyttö ja huolto Altaan täyttäminen ja lämmitys Veden ph-arvo, shokkidesinfiointi ja jatkuva hoito Altaan tyhjennys Suodatinpallojen vaihtaminen ja suodattimen huolto Talviohje Vianetsintä Veden hoito ja puhtaanapito Sähkölämmitin Suodatinjärjestelmä LED-allasvalo Takuu...28

3 1. Allaspaketin sisältö DROP ORIGINAL DELUXE Aina valmis allaspaketti 3 kw sähkölämmityksellä Drop-allas (valkoisena tai harmaana) Altaan painekyllästetty puurunko integroituna altaaseen Koko rungon eristys 50 mm, vanerointi ja 4 kpl huoltoluukkuja Polyuretaanieristys 10 mm 3 kw sähkölämmitin Kauko-ohjattava LED-allasvalo ja kauko-ohjain Lukittava Extreme Winter eristekansi, kannen kiinnikkeet ja avaimet Suodatinjärjestelmä suodatinpumppu 1,5 m johdolla, suodatinsäiliö, suodatinpallot, läpiviennit ja kaikki tarvittavat letkut ja kiinnikkeet porejärjestelmä 6 kpl integroituja rosterisia mukitelineitä UV-järjestelmä 6 m johdolla. Tutustuthan asennus- ja käyttöohjeisiin ennen altaan asennusta ja säilytä ne mahdollista myöhempää tarvetta varten. Jos olet epävarma, niin olethan yhteydessä Dropin asiakaspalveluun. 2. Huomioitavaa ennen altaan tuloa Tutustu huolella altaan mittakuviin ja tarvittaessa kysy apua kohteesi suunnitteluun asiakaspalvelustamme. Altaan sijoitus tulee suunnitella hyvin käyttömukavuuden ja turvallisuuden kannalta. Allas kannattaa sijoittaa avoimelle paikalle, mikäli mahdollista. Puista tippuvat lehdet ja muu lika päätyvät muuten helposti allasveteen kylpyhetkien aikana. Tiheään asutulla alueella on hyvä ottaa myös naapurit huomioon. Altaan sijoituksessa tulee huomioida myös mihin poistovesi johdetaan vai käytetäänkö tyhjentämiseen esim. uppopumppua. Allas tulee asentaa ja säilyttää runkonsa varassa. Allasta ei saa laskea yläreunan varaan, eikä yläreuna saa jäädä kantamaan esim. terassia vasten. Sokkelikaista toimii kapilaarikatkona maan ja rungon välissä. Suunnitelmat ovat suuntaa antavia esimerkkejä asentamisesta. Jos olet ostanut lisäpalveluna allastekniikan asennuspalvelun tai nostopalvelun, tutustuthan huolellisesti palveluihin liittyviin ohjeisiin (saatavilla asiakaspalvelusta tai drop.fi/ohjeet). 2.1 Altaan mitat (koko rungon eristyksellä) Koko rungon eristys toteutetaan 50 mm paksusta EPS Silver -eristelevystä, joka vuorataan vielä vanerilla. Tämä kasvattaa altaan kehikon kokoa hieman, jolloin rungon mitat ovat noin 214 cm x 214 cm. Koko rungon eristyksessä altaan rungon päälle asennetaan n. 1cm paksuinen vesivaneri, joka kasvattaa rungon kokoa kuvan mukaisesti kahdella sentillä sivusuunnassa, sekä yhden sentin pystysuunnassa. 3

4 2.2 Altaan sähkötekniset vaatimukset Altaan luokse on tuotava vaadittava sähkönsyöttö. Sähkölämmityksellä varustettu Drop-allas tarvitsee maadoitetun ja vikavirtasuojatun sähkön. Varmista, että sulakkeet ovat varattuina ainoastaan Drop-allasta varten. Sähköasennuksiin tulee käyttää sähköasennusliikettä tai sähköasentajaa. Altaan sähkötekniset tarpeet ovat: Lämpövastus: 3000 W (0-40 C termostaatti) Porejärjestelmä: 700 W (pistotulppa, on/off-nappi altaassa kiinteästi) Suodatinjärjestelmän pumppu: 250 W (pistotulppa) Led-valo: 8 W (pistotulppa, operointi kaukosäätimellä) UV-järjestelmä: 18 W (pistotulppa) Tämä on yhteensä 3976 W. Yhteen 16 A sulakkeeseen voidaan kytkeä maksimissaan (16A x 230V) 3680 W kuormitus. Suosittelemme liittämään porejärjestelmän eri sulakkeeseen. Kytkennät voidaan kokonaisuudessaan liittää myös 20 A sulakkeen taakse. Sähkölämmitin, suodatinjärjestelmän pumppu sekä UV-järjestelmä tulee kytkeä ajastimeen. Katso ajastimen asennusohjeet sivulta 20. Uudiskohteissa Drop-altaan sähkötekniset vaatimukset kannattaa ottaa huomioon hyvissä ajoin, jotta se halutessaan voidaan kytkeä talon omaan sähkönohjausjärjestelmään. Kysy lisää sähkösuunnittelijaltasi tai Dropin asiakaspalvelusta. 4

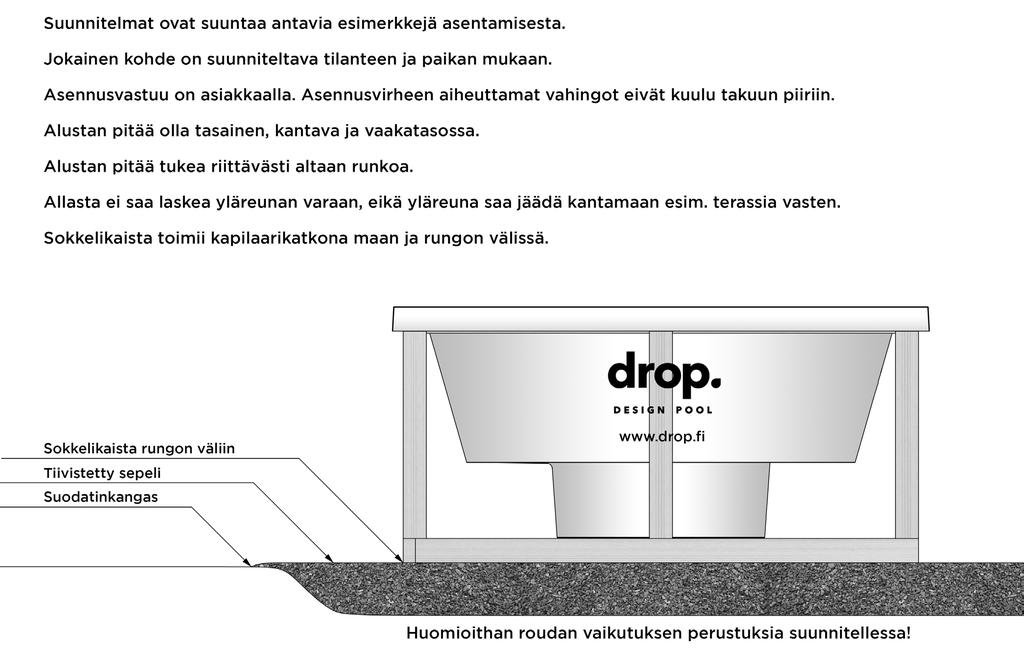

5 2.3 Altaan alusta ja huoltoluukut Jokainen kohde on suunniteltava tilanteen ja paikan mukaan. Erityistä huomioita tulee kiinnittää altaan alustan toteutukseen. Terassiin kokonaan, tai osittain upotettavan altaan kohdalla tulee suunnitella ennakkoon terassiin tehtävä huoltoluukku, josta pääsee laskeutumaan altaan tekniikkaan. Alustan pitää olla tasainen, kantava ja vaakasuorassa. Soveltuvin alusta on betoni, sora, puu tai jokin muu kova alusmateriaali. Alustan tulee kestää vajoamatta tai muuttumatta 2500 kg paino. Huomioithan roudan vaikutuksen perustuksia suunnitellessa. Altaan asennus sepelipedille Altaan asennus betonille 5

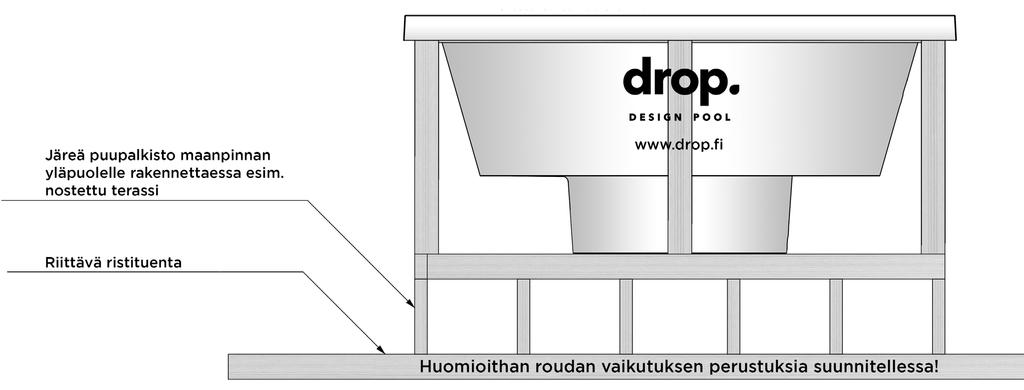

6 Altaan asennus puurakennelmalle 3. Turvallisuus Altaan käyttö edellyttää tässä käyttöohjeessa annettujen turvallisuusohjeiden noudattamista. Ole valppaana, käytä tervettä järkeä ja tee järkeviä päätöksiä kaikissa veteen liittyvissä toiminnoissa. Hukkumisen ja vakavien vammojen estämiseksi on alle 5-vuotiaiden lasten altaaseen pääsyä rajoitettava. Lapset eivät saa käyttää allasta ilman aikuisten valvontaa. Käyttäessäsi allasta pienten lasten kanssa, tarkasta veden lämpötilan sopivuus. Altaassa ei saa sukeltaa. Äläkä koskaan hyppää altaaseen. Se voi johtaa vakavaan vammaan tai jopa kuolemaan. Nosta altaan kansi pois kokonaan ennen altaaseen menoa. Älä lämmitä vettä liian kuumaksi. Suurin suositeltava veden lämpötila on 37 C. Sydänongelmaisten kannattaa jättää veden lämpötila alle 37 C. Älä käytä allasta alkoholin tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat vaikuttaa altaan turvalliseen käyttöön. Altaan käyttö edellä mainittujen aineiden vaikutuksen alaisena on käyttäjän omalla vastuulla. Älä tuo sähkölaitteita 2,5 metriä lähemmäs allasta. Turvallisen välimatkan laiminlyönti kasvattaa sähköiskun riskiä ja voi aiheuttaa vakavan loukkaantumisen tai johtaa kuolemaan. Altaan pinta voi olla erittäin liukas. Ole varovainen mennessäsi altaaseen ja altaasta poistuessasi. Säilytä kemikaalit (esim. vedenkäsittely-, puhdistus- tai desinfiointiaineet) lasten ulottumattomissa. Pidä altaan kansi suljettuna ja lukittuna, kun allas ei ole käytössä. Älä seiso, istu, nojaa tai kuormita kantta. 6

7 4. Toimituksen vastaanottaminen Tarkastathan paketin ulkoisesti ennen vastaanottokuittausta. Havaituista ulkoisista kuljetusvaurioista on ilmoitettava heti kuljettajalle, joka merkkaa vauriot ylös. Kaikki kuljetusvauriot tulee myös ilmoittaa viimeistään 7 päivän kuluessa kirjallisena osoitteeseen drop@drop.fi. Mikäli toimitetussa tuotteessa on vikoja tai puutteita, myyjä joko tekee tuotteeseen vaaditut muutokset tai toimittaa uuden korvaavan tuotteen asiakkaalle. Tuotteen puutteellisuudesta on ilmoitettava myyjälle 14 päivän kuluessa tuotteen vastaanottamisesta. Allas toimitetaan perälavallisella kuorma-autolla pystyasennossa ja se on kuormalavaan kiinnitetty. Poista pakkausmuovi, pahvi ja altaan sisässä toimitetut muut laitteet tai osat ennen altaan kääntämistä oikeaan asentoon. Altaan oikeaan asentoon kääntämiseen tarvitaan 2-4 henkilöä. Kun allas on oikeassa asennossa, irrota kuormalava sivusta. 5. Altaan asennus Vastuu asennuksesta on sen tekijällä, ja ostaja vastaa siitä, että asennus seuraa annettuja ohjeita. Asennusvirheen aiheuttamat vahingot eivät kuulu takuun piiriin. Mahdollinen kamiina, suodatinjärjestelmä, lämmittimet ja UV-järjestelmä eivät ole integroituna altaaseen, vaan se toimitetaan erillisinä osina lähetyksen mukana ja ne tulee asentaa itse ohjeiden mukaisesti. Asiakas vastaa aina altaan pohjatöiden tekemisestä. Lisäksi asiakas vastaa altaan tekniikan asentamisesta, mikäli asiakas ei ole ostanut lisäpalveluna allastekniikan asennuspalvelua. Kauko-ohjattava LED-allasvalo, porejärjestelmä ja mukitelineet ovat valmiiksi asennettuna. Sähköasennuksiin tulee käyttää aina sähköasennusliikettä tai sähköasentajaa. Altaan asentamiseen tarvitaan 3-4 henkilöä, jos allasta joudutaan siirtämään. Allasta siirtäessä pitää noudattaa erityistä varovaisuutta onnettomuuksien välttämiseksi. Kun allasta esimerkiksi lasketaan terassiin tehtyyn aukkoon, on suositeltavaa käyttää kantoliinoja turvallisen asentamisen takaamiseksi. Asennukseen tulee varata aikaa noin 3 tuntia riippuen altaan varusteista. HUOM! Älä ikinä käynnistä laitteistoa tai pidä laitteistoa päällä, kun allas on tyhjä vedestä tai vesiraja on ylempää läpivientiä alempana! Viivapiirros suodatinkierrosta lämpövastuksella. Kuvan mittasuhteet eivät vastaa todellisuutta. HUOM! Laitteisto tulee asentaa altaan rungon sisään! 7

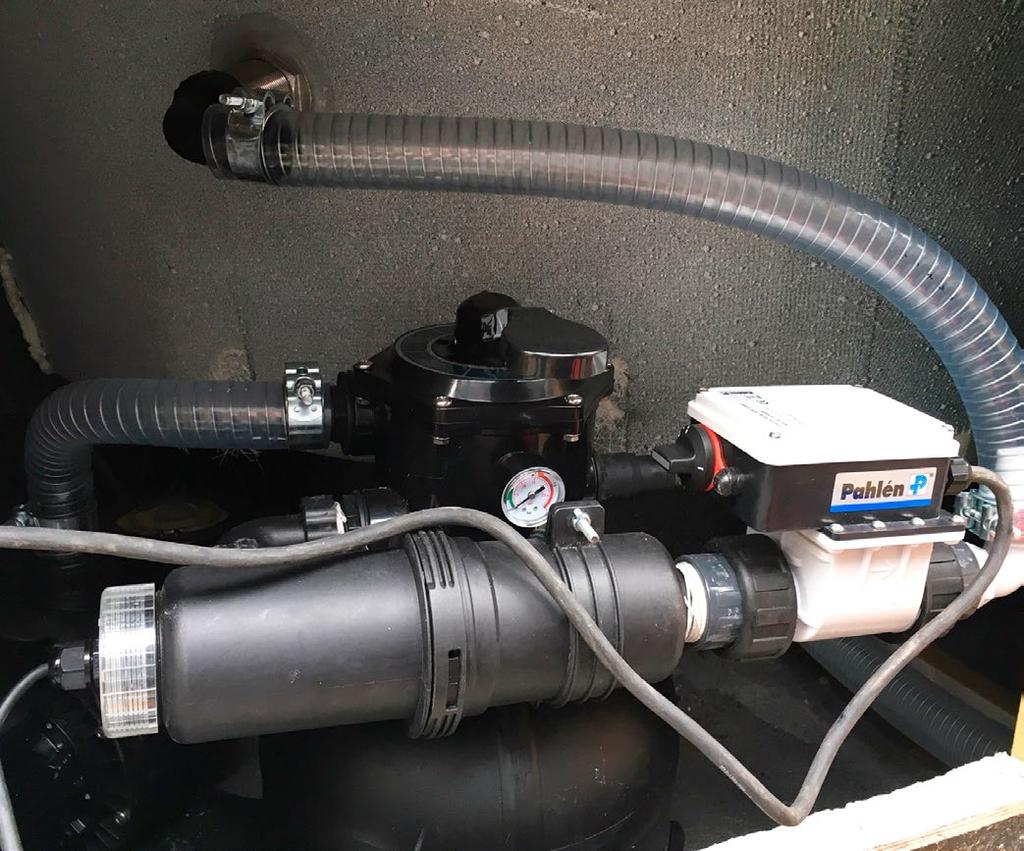

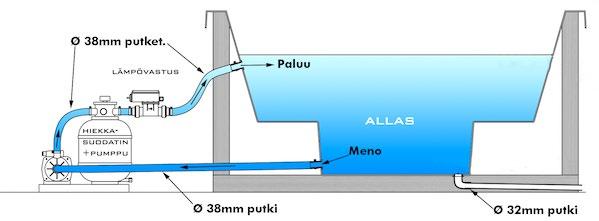

8 Suodatinjärjestelmä, sähkölämmitin ja UV-järjestelmä asennettuna. Huom. Pumppu saattaa erota kuvassa olevasta. 5.1 Suodatinjärjestelmä Suodattimen turvallisuusmääräykset Laitteessa on voimakas imu, joka voi johtaa vakaviin vammoihin tai jopa kuolemaan. Älä tuki pumpun tai altaan imutoimintoa, sillä se voi johtaa vakaviin vammoihin tai jopa kuolemaan. Älä päästä pieniä lapsia ikinä yksin altaaseen, varsinkaan jos suodatusjärjestelmä on päällä. Voimakas imu voi vahingoittaa ja pitää kiinni pienistä lapsista, aiheuttaen hukkumisvaaran. Sähkökytkennät saa tehdä vain koulutettu sähköalan ammattilainen, ja kytkennöissä on noudatettava paikallisia määräyksiä. Sähköiskuvaara. Jatkojohtoja ei saa käyttää. Laitteen saa kytkeä VAIN vikavirtakatkaisimella varustettuun virtalähteeseen. Tilaa sähköasennukset sähköalan ammattilaiselta, jotta lopputulos on turvallinen. Väärin asennettuun laitteeseen voi tulla vika, joka johtaa vakaviin vammoihin tai vaurioittaa pumppujärjestelmää. Älä asenna tai upota suodatinta ja/tai pumppua veteen. Jos pumppu-suodatusjärjestelmään jää ilmaa, kerääntyvä paine voi räjäyttää säiliön kannen ja johtaa kuolemaan, vakavaan vammaan tai pumppusuodatinjärjestelmän vaurioon. Ennen käyttöä varmista, että kaikki ilma on tyhjentynyt järjestelmästä. Venttiilivipua ei saa käyttää kahvana, eikä suodatinta saa kantaa sen varassa. Monisuuntaisen venttiilin paikkaa ei saa vaihtaa järjestelmän ollessa käynnissä. kytke järjestelmä aina ensin irti sähköverkosta. Laitetta ei saa koskaan kytkeä eikä irrottaa virtalähteestä märillä käsillä tai vedessä seisoen. Laitetta ei saa huoltaa, kun se on kytketty sähköverkkoon. Petrolipitoisia voiteluaineita ei saa käyttää. Petrolipitoiset tuotteet vaurioittavat muoviosia. Älä päästä lapsia lähelle sähkölaitteita. 8

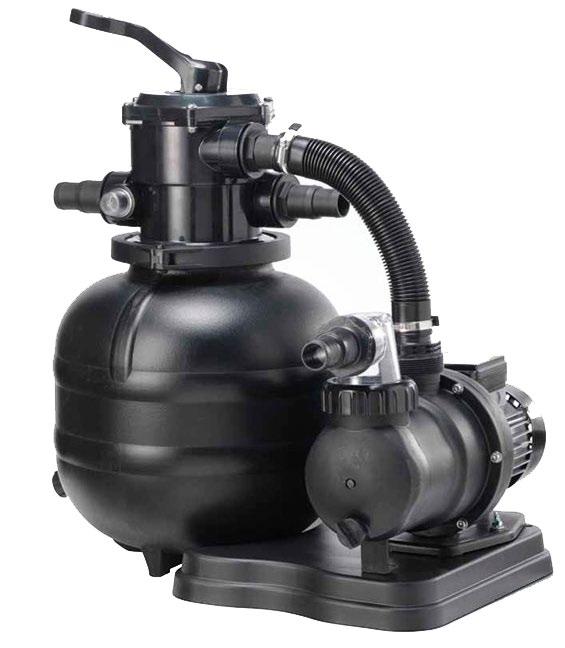

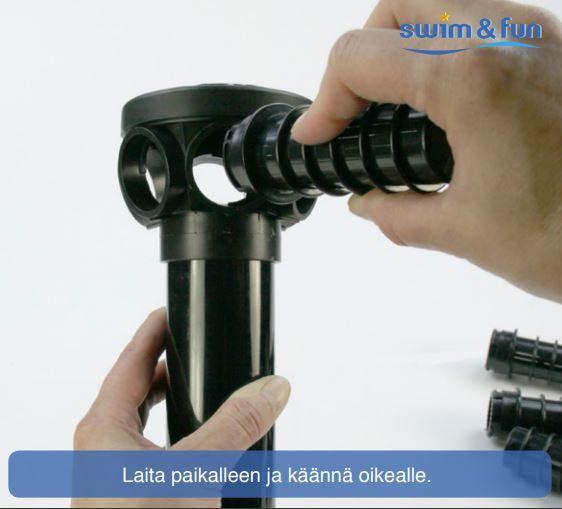

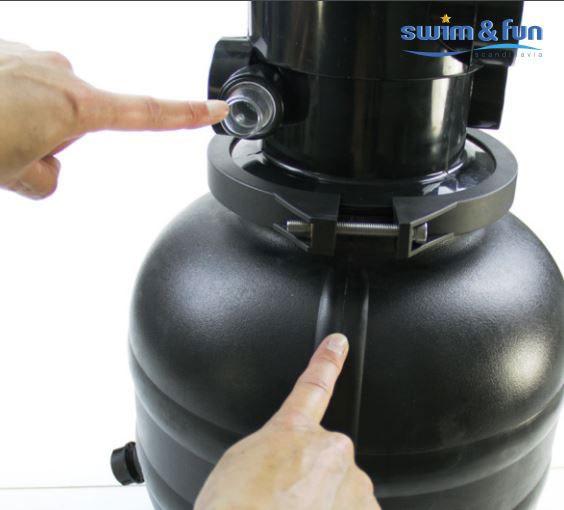

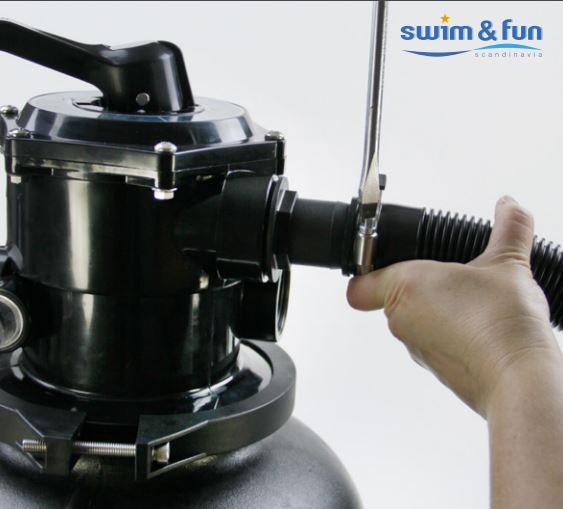

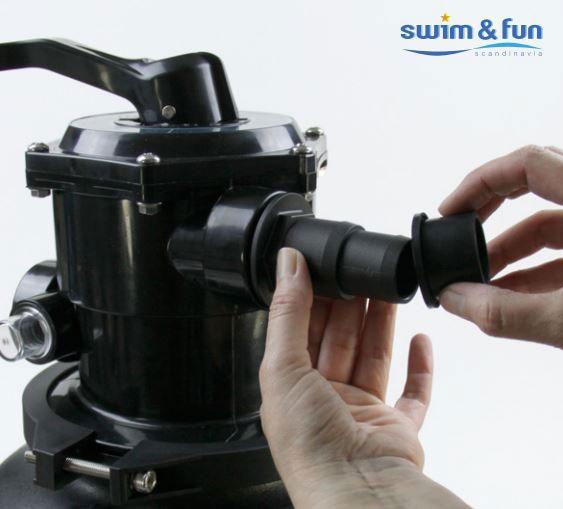

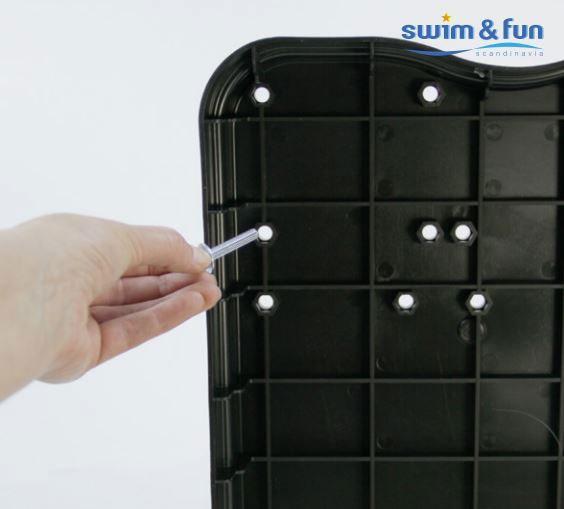

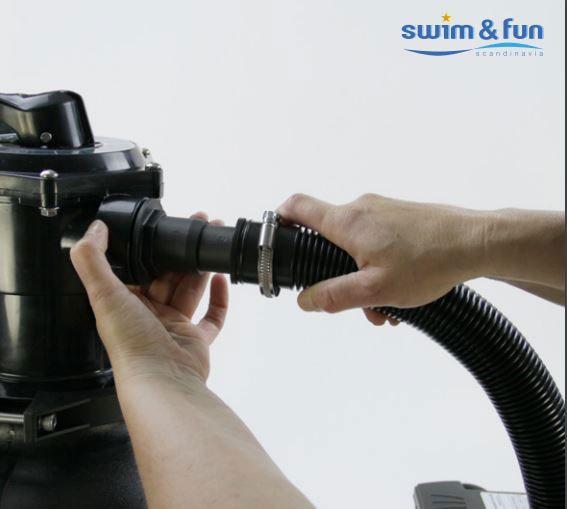

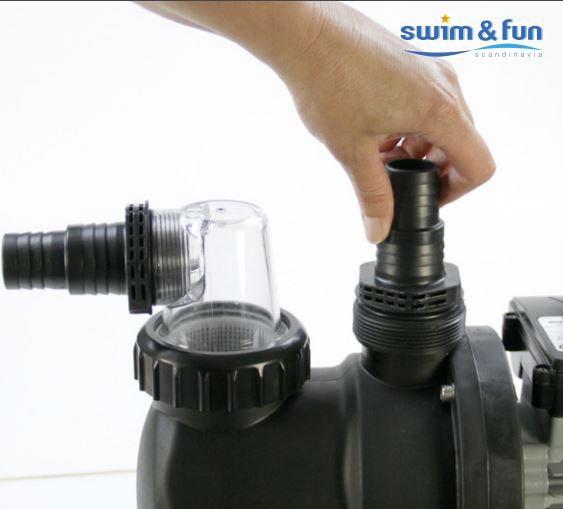

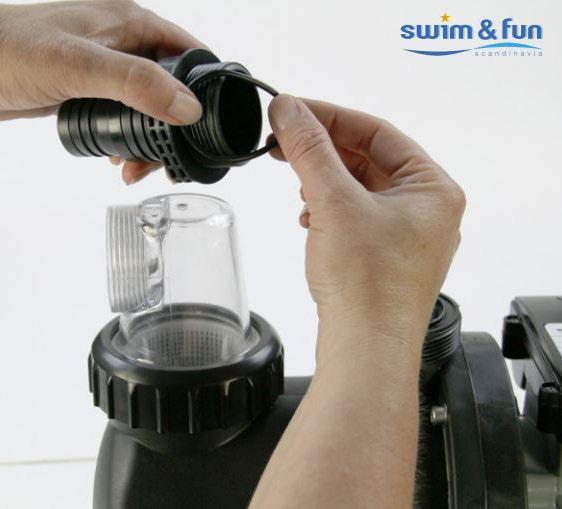

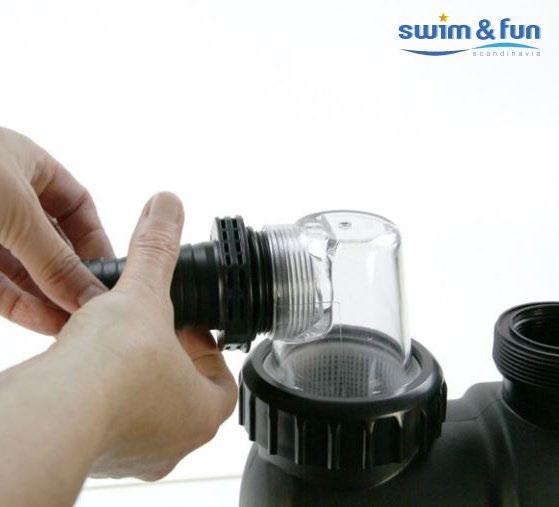

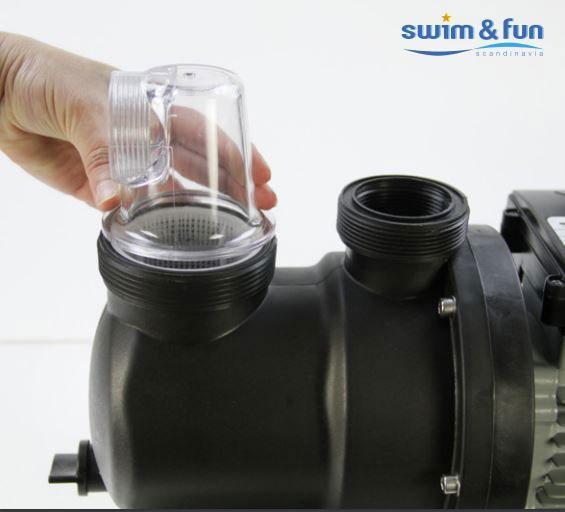

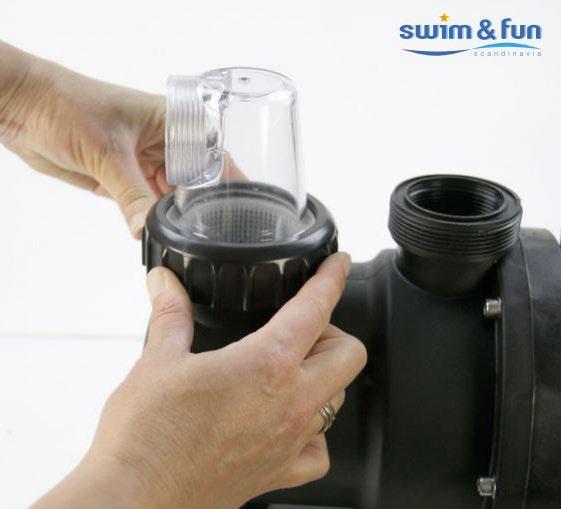

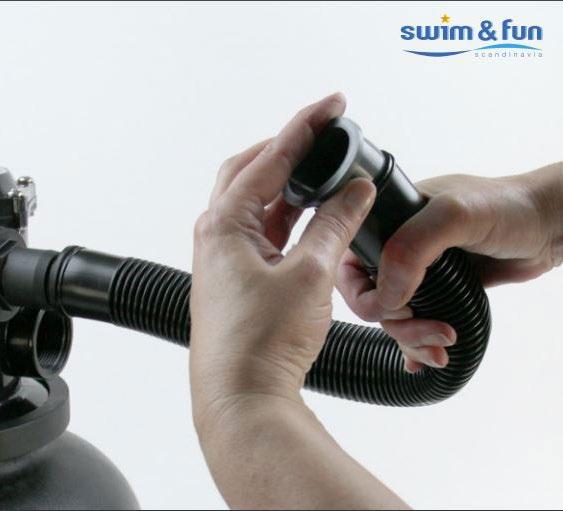

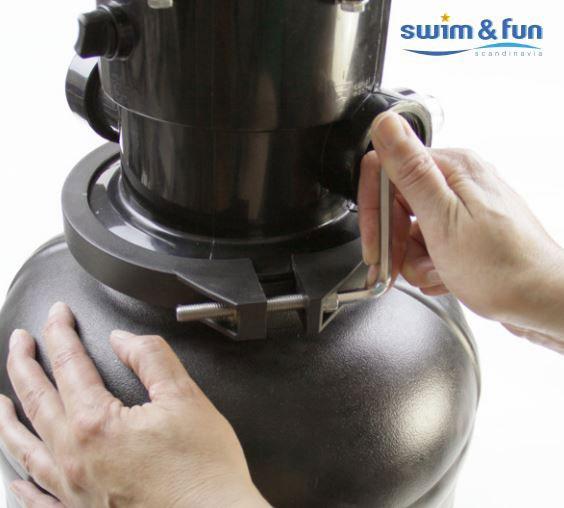

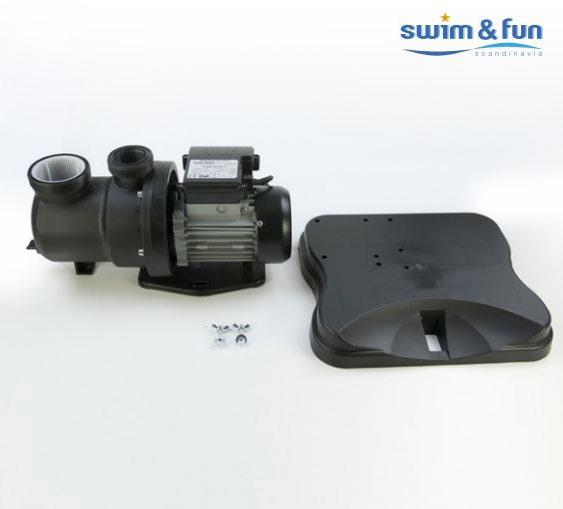

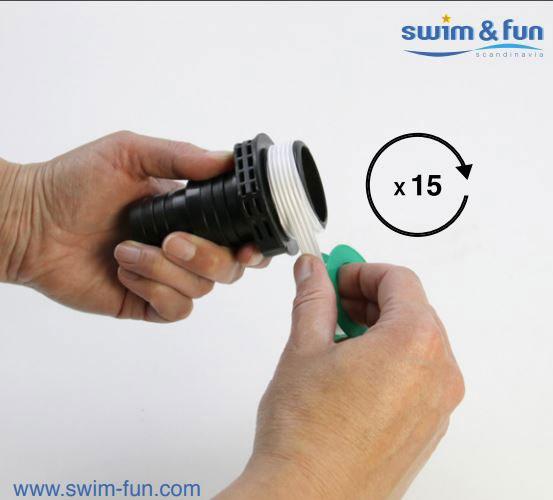

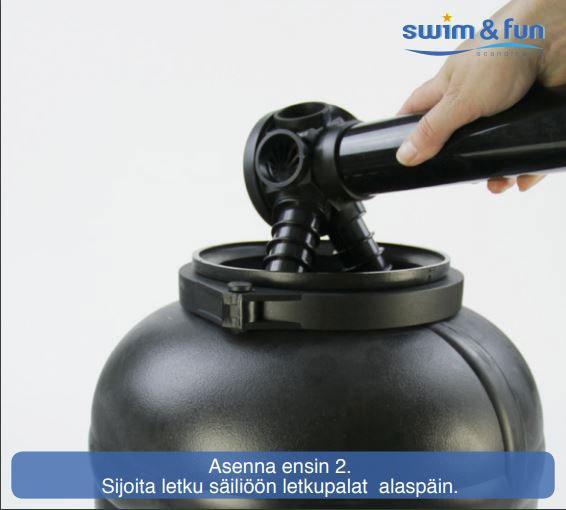

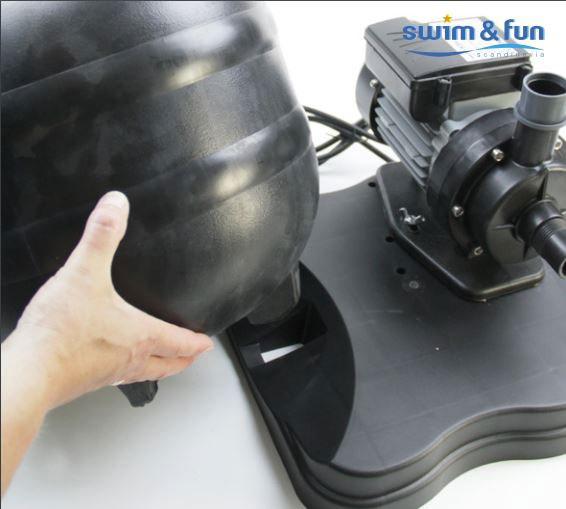

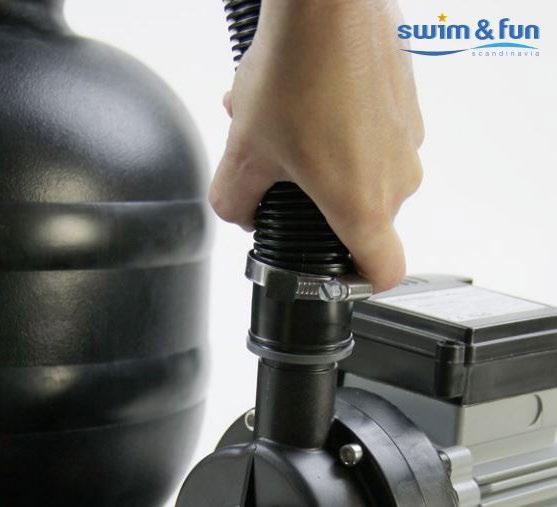

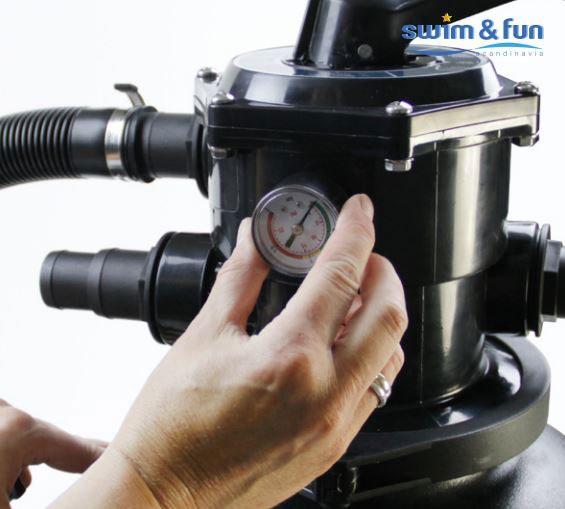

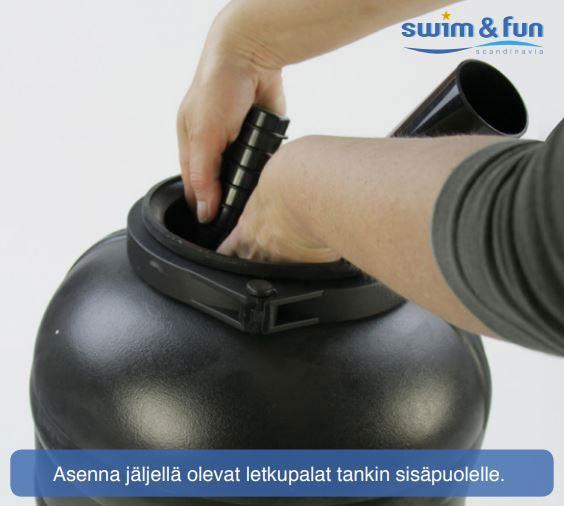

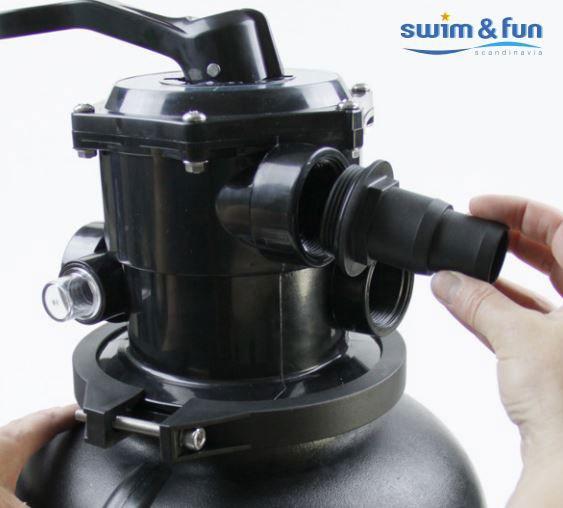

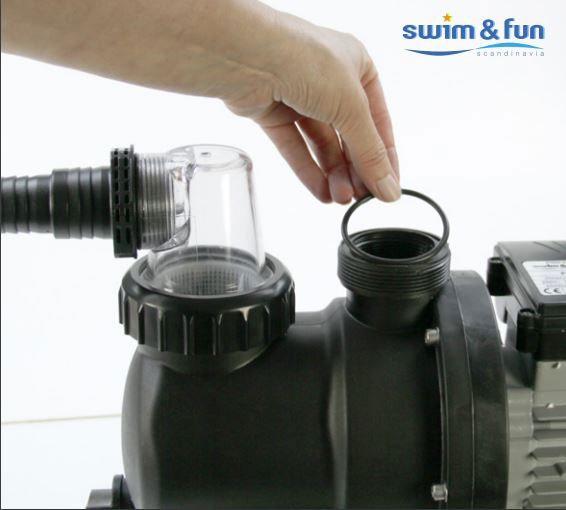

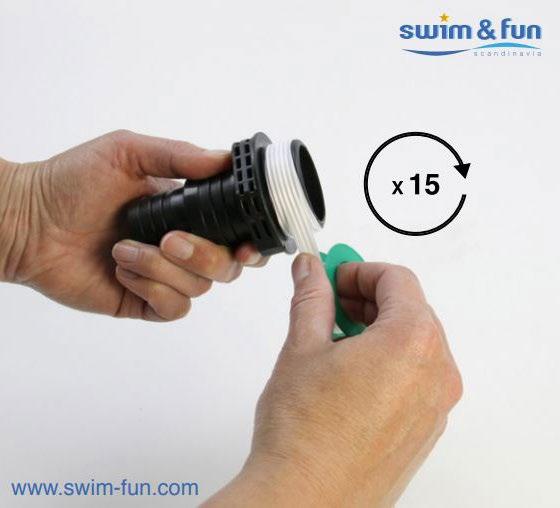

9 Suodattimen osat 1. Pumppu 2. 7-Suuntainen venttiili 3. Holkki 4. Liitospalat 5. Suodatinsäiliö 6. Putki ja kokoomaputki 7. Pienet hiekkasuodattimet 8. Tyhjennysventtiili 9. Putkimuhvi 10. Alusta 11. Pumpun ja suodatinsäiliön välinen putki Painemittari ei näy kuvassa Suodattimen kokoaminen Suodattimen kokoamisesta löytyy myös video osoitteesta: tai hakusanalla Classic Pool Filter System by Swim & Fun Scandinavia. Suodatinjärjestelmän vesipumppu voi erota kuvassa olevasta mallista. Jos vesipumppusi malli eroaa kuvassa olevasta niin etenethän normaalisti ohjeiden mukaan. Voit tarkistaa pumppusi asennusohjeet sen mukana toimitetuista omista ohjeista. Voit myös olla yhteydessä Drop-asiakaspalveluun

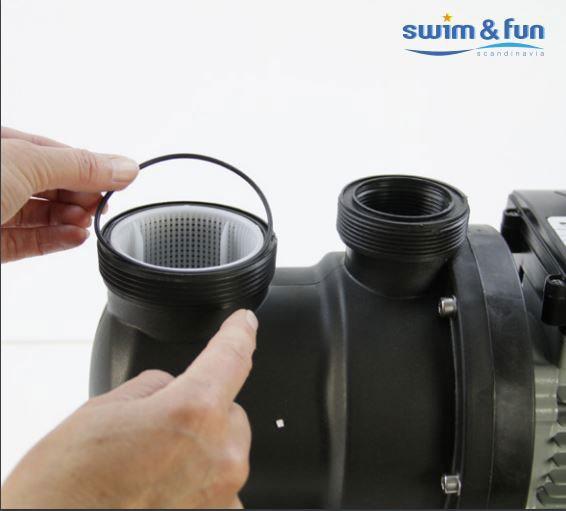

10

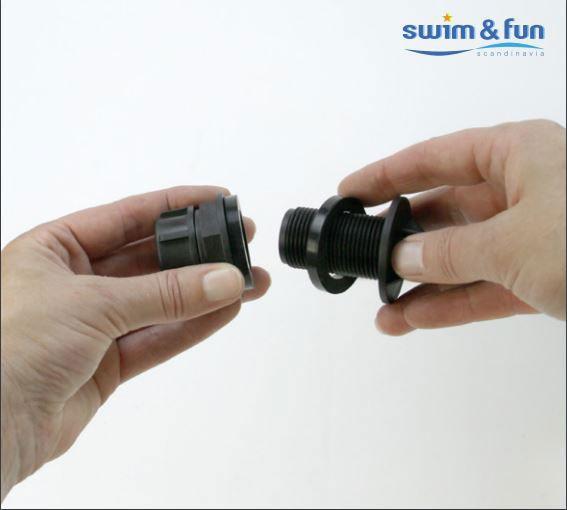

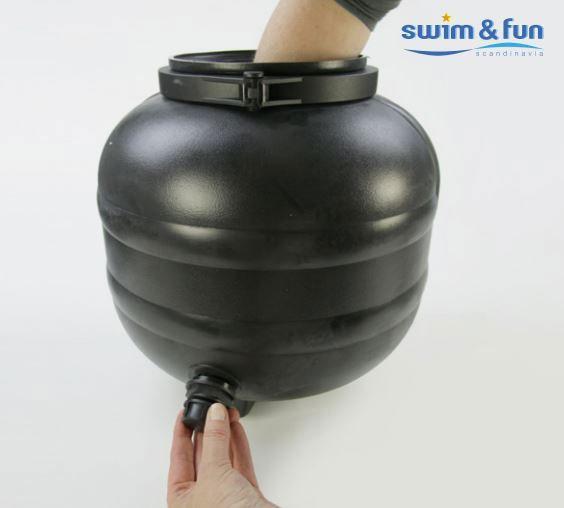

11

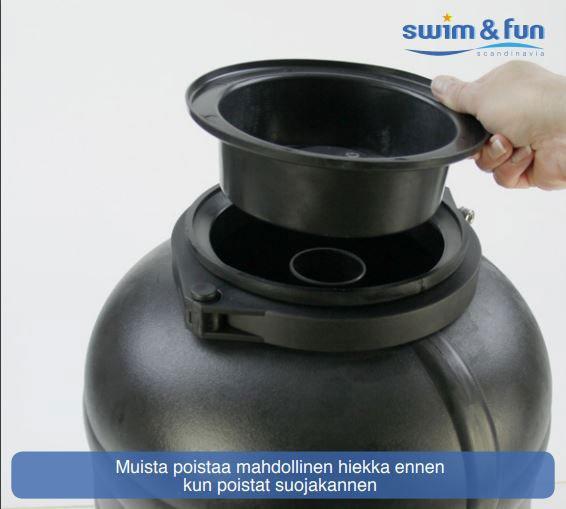

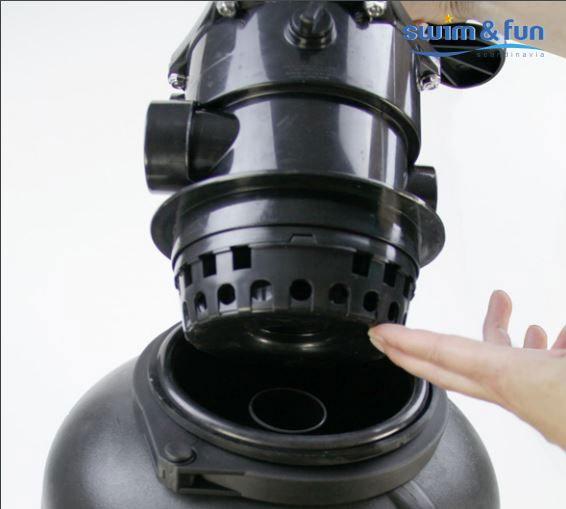

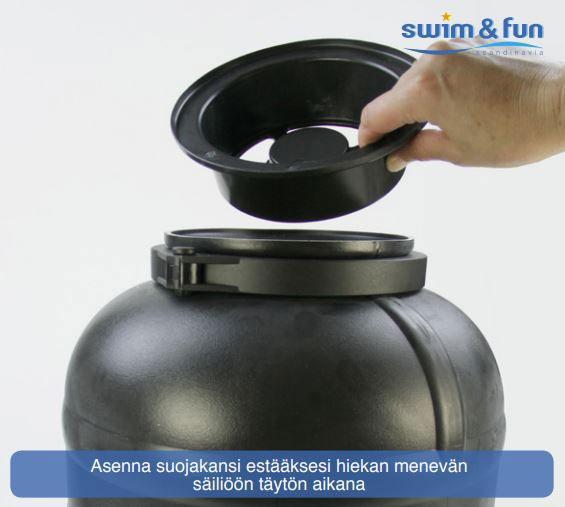

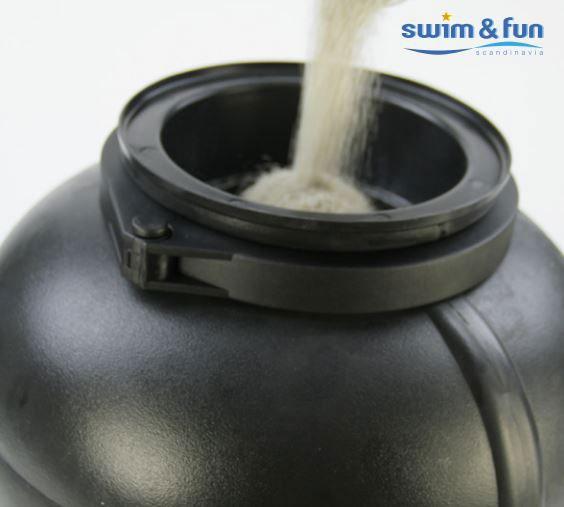

12 15 16 Huom! Suojakansi asennetaan vain silloin, jos käytetään suodatinhiekkaa HUOM! Käytä hiekan sijaan suodatinpalloja! Muilta osin noudata ohjeita. Huom! Suojakansi asennetaan vain silloin, jos käytetään suodatinhiekkaa

13

14

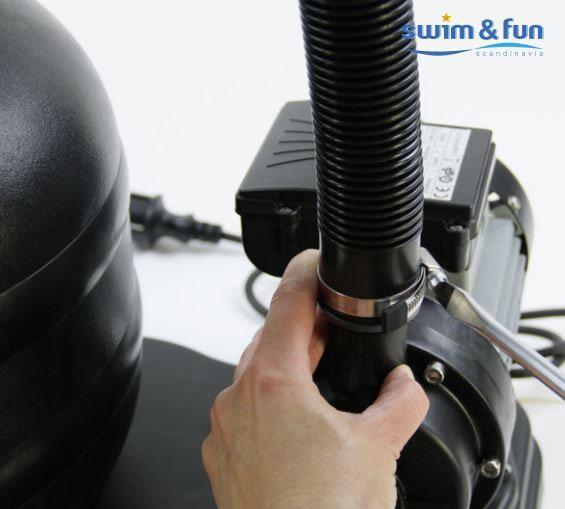

15

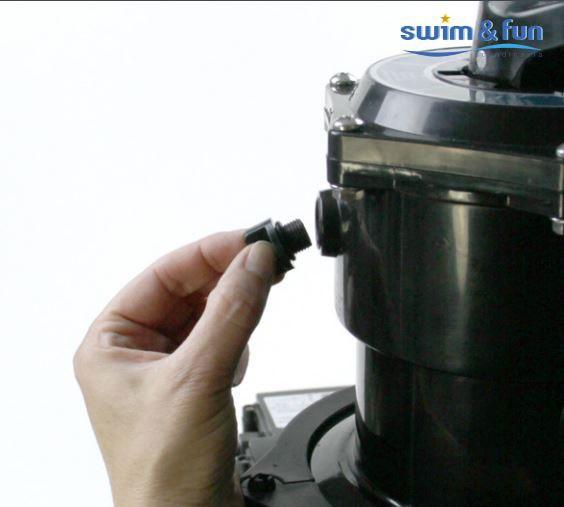

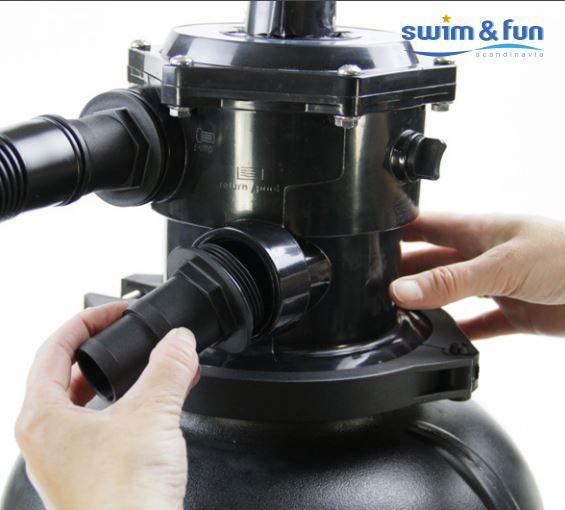

16 suuntaisen venttiilin käyttöohje Suodatinjärjestelmän säiliön yläosassa on 7-suuntainen kahva, josta puhdistusta säädellään. Paina kahva alas ja käännä se sopivaan asentoon. Asennot ovat: FILTER (normaali asento): Pumppu imee likaveden altaasta suodatinsäiliön läpi ja siitä vesi palaa suodatettuna takaisin altaaseen. BACKWASH: Eli vastavirtahuuhtelu. Pumppu imee veden altaasta suodatinsäiliön läpi vastavirtaan ja siitä likavesi ohjataan viemäriin. CIRKULATION: Vesi tulee altaasta ja palaa takaisin suodattamatta. RINSE: Vesi tulee altaasta ja puhdistaa ylemmän venttiilin hiekasta. Kannattaa tehdä paluuhuuhtelun jälkeen. DRAIN: Vesi tulee altaasta ja pumpataan suoraan altaasta suodattamatta. Vesi voidaan johtaa viemäriin. CLOSED: Kahvan kaikki suunnat on suljettu. Vesi ei kierrä. Tätä asentoa käytetään, kun suodatin on liitetty altaaseen, mutta sitä ei käytetä. WINTERIZE: Asentoa käytetään talvisäilytyksen aikana. Varmista, että suodattimessa ja pumpussa ei ole yhtään vettä ja ne on irrotettu altaasta. Säilytä järjestelmä lämpimässä paikassa talven yli, ettei se pääse jäätymään. HUOM! Venttiilivipua ei saa käyttää kahvana, eikä suodatinta saa kantaa sen varassa. Kytke pumppu (250W) 30 ma vikavirtakytkimellä varustettuun sähköverkkoon. Irrota pumppu aina ensin sähköverkosta, ennen kuin teet minkäänlaisia töitä pumpulla tai suodattimella. 16

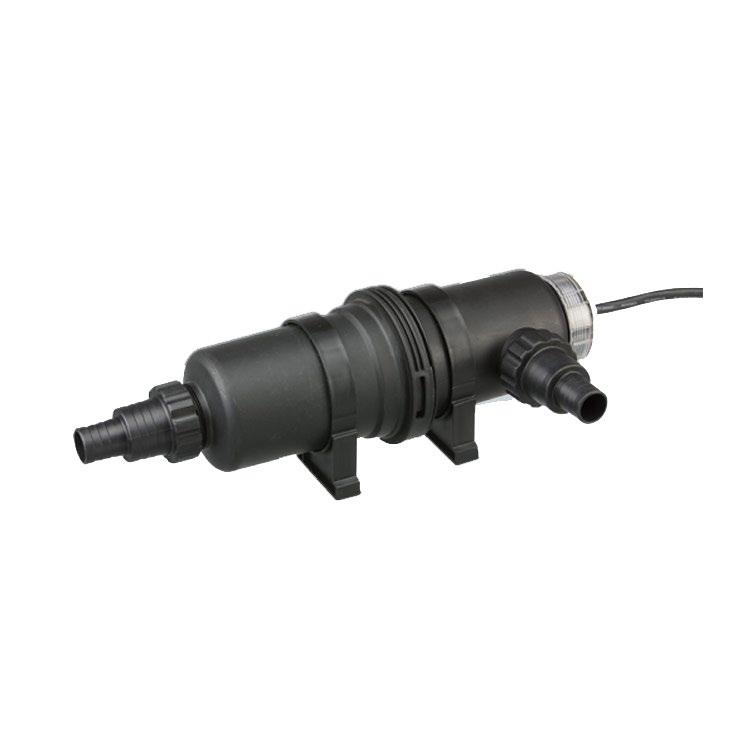

17 5.2 UV-järjestelmä UV-järjestelmän turvallisuusmääräykset ja tuotetiedot UV-järjestelmä tulee asentaa asennusohjeiden mukaisesti. Järjestelmän sähköjohtoa ei voi vaihtaa. Jos johto on vahingoittunut, UV-järjestelmää ei voi asentaa. Ylikuumenemisen välttämiseksi kytke UV-järjestelmä aina pois päältä, kun suodatinpumppu ei ole käynnissä. Katkaise virransyöttö heti, jos UV-järjestelmä tai sähköjohto on vahingoittunut. Monet paikalliset määräykset vaativat, että vikavirtasuojakytkin (GCFI) on asennettava haaroituskytkentään, jonka nimellisteho on yli 15 VAC. Vikavirtasuojakytkimiä saa sähköliikkeistä ja rautakaupoista. Moniin uusiin taloihin on jo asennettu vikavirtasuojakytkin paikallisten määräysten johdosta. HUOM! Muista aina, että UV-säteily on vaarallista silmille ja iholle! Älä katso suoraan säteilevään valoon, sillä se voi vahingoittaa silmiä. Sähkölaitteessa tulee olla maadoitustyyppinen liitäntäpistoke. Kytke ainoastaan asianmukaisesti maadoitettuun virtalähteeseen, jossa on luokan A vikavirtasuojakytkin (GFCI). Maadoitus ja vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. UV-valojärjestelmä koostuu seuraavista osista: läpinäkyvä kierrekanta ja verkkojohto UV-lamppu 18 W suojaholkki kvartsilasia. UV-järjestelmä on tarkoitettu veden kirkastamiseen. Laite estää levän muodostumista ja vähentää vedessä olevia taudinaiheuttajia. Teho perustuu ultraviolettisäteilyyn, joka aiheuttaa muutoksia sekä eläin- että kasvisoluihin vedessä. Vaikutus optimoituu, koska vesi pumpataan UVC-lamppua pitkin. UVC tappaa kelluvat levät, kun ne altistuvat UV-säteilylle, ja altaan suodatusjärjestelmä poistaa kuolleet levät. UV-järjestelmät eivät poista rihmalevää altaista. Suosittelemme käyttämään UVC-valojärjestelmää jatkuvasti koko allaskauden ajan. Kaikki muoviosat on valmistettu UV-kestävästä polykarbonaatista. Kaikissa järjestelmissä on 6 metriä pitkä johto ja valettu pistoke. Käytetyt materiaalit ovat UV-säteilyä kestäviä. UV-polttimoiden keskimääräinen käyttöikä on noin 4000 tuntia. Tuotetiedot Malli Polttimon wattiluku (W) Virtalähde Keskimääräinen UV-teho (W) Elinkaari (tuntia) V / 50Hz 4,2 noin 4000 Sopii seuraaviin altaan kokoihin: ClearWater UV-järjestelmä Polttimon wattiluku (W) Altaan maksimikoko (litraa) Pumpun maksimi virtausnopeus (l/h) Maks. työpaine (bar) ,0 17

18 UV-järjestelmän asennusohjeet UV-järjestelmä asennetaan suodattimen ja lämmittimen väliin. Asennusohjeet: Lue kaikki asennus- ja turvallisuustiedot. Poista kaikki pakkausmateriaalit ja tarkista, että laite on hyvässä kunnossa. Hävitä muovipussit, sillä ne voivat aiheuttaa vaaraa lapsille. Varmista, että suodatin on kunnossa. Sulje kaikki suodattimen meno- ja tulovesijohdot ja irrota pistoke pistorasiasta. Irrota suodattimen kannen muovisuoja ja asenna lasinen suojaholkki. Aseta musta O-rengas suodattimen kannen ja lasiholkin takareunan väliin. Paina lasiholkkia kevyesti alaspäin niin, että se asettuu O-renkaan ja suodattimen kannen päälle. Kytke UV-lamppu pistorasiaan. Älä koske polttimon lasia. Liitä UV-järjestelmä suodattimen kanteen ja ruuvaa UV-järjestelmän kansi käsin kiinni vesitiiviiksi. Varmista, että mikään UV-järjestelmän sähköjohto ei ole ulkona suodattimen kannen kierreosan päällä ennen järjestelmän kiinnittämistä kanteen. Ota huomioon, että UV-järjestelmän johto on irrotettava virtalähteestä ennen järjestelmän asentamista. Kun UV-järjestelmä on asennettu suodattimen sisään, pistoke voidaan kytkeä pistorasiaan. UV-lamppu syttyy, kun virta kytketään päälle. UV-järjestelmän huoltaminen UV-järjestelmä pysyy hyvässä käyttökunnossa, kun muistat puhdistaa kvartsiholkin 2-3 kertaa vuodessa. Ennen kuin ryhdyt puhdistustöihin, katkaise sekä UV-järjestelmän että pumppujärjestelmän virransyöttö. Irrota kvartsiholkki varovasti lampusta ja kanta-/johtokokoonpanosta. Pese kvartsiholkki haalealla saippuavedellä ja huuhtele hyvin. On tärkeää, ettet koske polttimoon; ihollasi oleva vähäinen määrä öljyä turmelee sen. Jos olet kuitenkin koskenut polttimoon, puhdista se spriillä ennen kuin otat sen taas käyttöön. Varmista asentaessasi osia takaisin, että O-rengas on kunnolla paikoillaan kvartsiholkissa. Käytä voiteluun pieni määrä vaseliinia. Se lisää O-renkaan pitävyyttä ja pidentää sen käyttöikää. UV-lampun tehollinen käyttöikä on noin 4000 polttotuntia. Jos lamppu on käytössä kellokytkimen avulla 4 tuntia päivässä ympäri vuoden, on polttimon käyttöikä noin 3 vuotta. 18

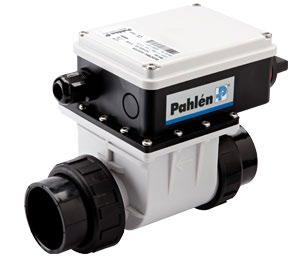

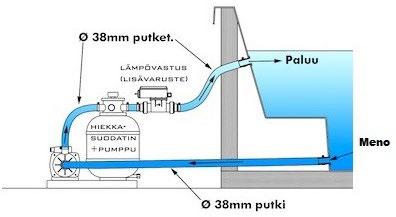

19 5.3 Sähkölämmitin (3 kw) Tuoteselostus Lämpövastus on varustettu säädettävällä termostaatilla. Termostaatin säätöalue on 0-45 C. Vastuksessa on myös ylikuumenemissuoja, jonka enimmäislämpötila on 60 C sekä virtaustunnistin, joka sulkee lämmityksen, mikäli virtaus on alle 90 l/min. Lämpövastuksessa on muovirunko ja sähkövastuksen materiaali on Incoloy 825. Lämmitintä ei tule käyttää aggressiivisen tai suolapitoisen veden kanssa. Liitokset ovat PVC-muovia. Tekniset tiedot Alin virtausnopeus: 90 l/min Korkein virtausnopeus: 300 l/min Sähkönsyöttö: 230V, 1-vaihe Korkein paine: 1 bar Korkein lämpötila: 45 C Kemikaalien käyttö Lämmittimen pitkän käyttöiän takaamiseksi on tärkeää, että altaassa käytettävän veden arvot ovat seuraavissa rajoissa: Klooripitoisuus: max. 3 mg/l (ppm) Suolapitoisuus: max. 250 mg/l ph-arvo: 7,2-7,6 Emäksisyys: mg/l (ppm) Kalsium: mg/l (ppm) Jos veden laadun raja-arvoja ei noudateta, takuu voidaan mitätöidä. Putkien asennus Lämmitin asennetaan altaan ja suodatinjärjestelmän väliin paluuputkeen. Lämmitin tulee asentaa siten, että se asetetaan 200mm normaalin vedenpinnan alapuolelle laitetilaan. HUOM! Sähkölämmitin tulee asentaa ylöspäin (sivulla olevan alimman kuvan mukaisesti). Asennus on tehtävä siten, että lämmitin voidaan tarvittaessa tyhjentää kokonaan vedestä. Kytkentäventtiilejä ei saa asentaa piiriin, jotta veden virtaus lämmittimeen voidaan sulkea. Jos venttiili tarvitaan, asenna sulkuventtiili altaan ja lämmittimen väliin. Asennuksista tulee vastata sähköalan ammattilainen. Lämmittimen mukana EI toimiteta johtoa, eikä pistotulppaa. Lämmitin tulee kytkeä vaiheeseen, nollaan ja maadoitukseen. Liitä lämmitin siten, että sitä ohjataan pumpun syötön tai erillisen kontaktorin kautta, joka ohjaa samalla pumppua. Lämmitintä ei pitäisi voida käyttää, jos vesikiertoa ei ole. HUOM! Laitteisto tulee asentaa altaan rungon sisään! 19

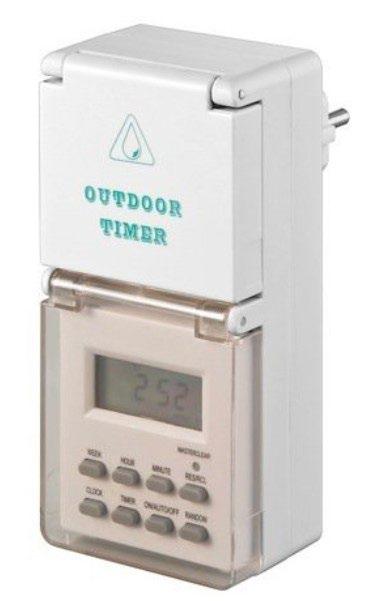

20 6. Ajastinohje Sähkölämmitin, suodatinjärjestelmän pumppu sekä UV-järjestelmä tulee kytkeä ajastimeen. Tehokkaan suodatinpumppumme ansiosta pumppua ei tarvitse pitää käynnissä jatkuvasti. Lisäksi ajastin vähentää jo ennestään maltillista sähkönkulutusta. HUOM! Kaikki altaan laitteet tulee asentaa vikavirtasuojan taakse! Ajastin, kuten muutkin altaan käytössä tarvittavat laitteet tulevat olla luokitukseltaan vähintään IP44, jolla tarkoitetaan ulkokäyttöä. Ajastimen voi hankkia isommista päivittäistavarakaupoista sekä rautakaupoista. Jos on otettu lisäpalveluna allastekniikan asennuspalvelu, asentaja tuo sekä kytkee ajastimen. Kuinka tiheään jaksoon ajastin asetetaan? Tämä tieto riippuu hyvin paljon altaan käytöstä. Kesäaikaan tarve olisi n. 4-6 tuntia vuorokaudessa. Tässä esimerkissä laitteisto olisi päällä yhden tunnin 4-6 tunnin välein. Talviaikaan jakson tiheyttä on syytä lisätä, jolloin tarve on vähintään 8-12 tuntia vuorokaudessa. Mikäli altaan käyttö on runsasta ja kansi on pitkiäkin aikoja auki, voi ajastimen asettaa jatkuvan käytön -tilaan. Tällöin altaan suodatus ja lämmitys ovat päällä vuorokauden ympäri. Kun täytät altaan ensimmäistä kertaa tai vaihdat veden, pidä laitteisto (lämmitin, pumppu sekä UV-järjestelmä) käynnissä niin kauan, että haluttu veden lämpötila on saavutettu. Näin altaan vesi lämpenee nopeammin, kuin laitteiston ajastuksen kanssa. Tässä ohjeessa annetut ajat ovat suuntaa antavia ja jokaisen altaan ajastimen käyttö on tapauskohtaista. 7. Altaan muut varusteet Porejärjestelmä, kauko-ohjattava LED-allasvalo ja mukitelineet ovat tehtaallla valmiiksi asennettu. 7.1 Porejärjestelmä Tekniset tiedot Teho: 700 W V Virta: 3,3 A 50/60hz Luokitus: 155(F) Porejärjestelmä on ilmaporejärjestelmä, jonka kahdeksan RST-suutinta sijaitsevat kiertäen altaan jalkatilan pystyseinustassa. Porejärjestelmä asennetaan paikalleen tehtaalla. Järjestelmän mukana tulee 1,5m johto pistotulpalla varustettuna, joka tulee kytkeä virtalähteeseen. Järjestelmä tarvitsee toimiakseen ilmaa, jonka se ottaa altaan lämpimästä laitetilasta. Porejärjestelmää ohjataan pneumaattisella (ilman paineella) katkaisimella, joka asennetaan altaan kanteen. Kuvissa oikealla porenappi sekä juomakupit integroituna altaan kanteen. 20

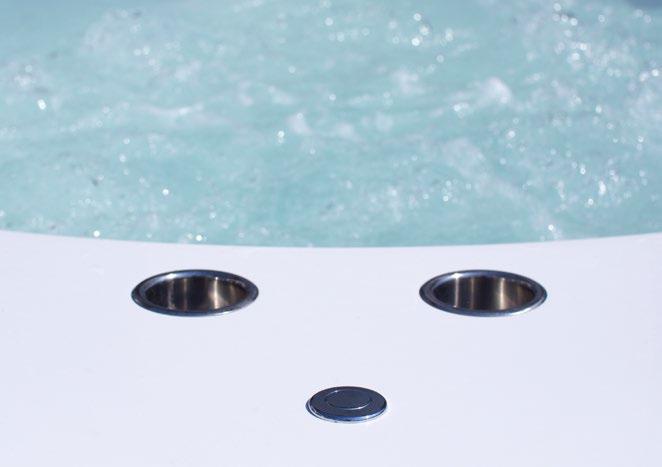

21 Käyttöohjeet Altaan normaali täyttömäärä on n. 1500L eli vesiraja on n cm altaan yläreunasta. Huomiothan että vesiraja nousee aina kylpijöiden määrän mukaan. Jos altaan vesiraja on 10 cm yläreunasta tai jos vesiraja on tätä korkeammalla, tulee porejärjestelmän olla käynnissä. Liian korkeaksi noussut vesiraja aiheuttaa veden pääsyn porekoneistoon ja jopa porejärjestelmän rikkoutumisen. Allasta tyhjennettäessä porejärjestelmää suositellaan käyttämään päällä hetken aikaa sen jälkeen, kun allas on tyhjennetty vedestä. Tällöin porejärjestelmä puhaltaa putkistoon mahdollisesti jääneen veden pois letkuista ja suuttimista, ehkäisten jäätymisen talviaikaan. 7.2 LED-allasvalo Altaan läpikuultavan kuvun alla on RGB LED-valo, jota ohjataan kaukosäätimellä. Valon väriä ja kirkkautta voidaan säätää kaukosäätimellä. Allasvalo on valmiiksi asennettu altaaseen. Valon virtajohto tulee kytkeä pistorasiaan ja asettaa patterit kaukosäätimeen. Kauko-ohjaimen käyttö ON/OFF Käynnistä/Sammuta M+ ja M- Ohjelmapainike. jolla voit valita valoon 19 eri ohjelmaa. Neljä erilaista vaihtuvaa ohjelmaa tai 15 pysyvää värivaihtoehtoa. B+ ja B- Kirkkauden säätö. Allasvalon kirkkauden säätö asteikolla S+ ja S- Nopeuden säätö. Vaihtuvan ohjelman värien vaihtonopeus asteikolla Play/Pause Vaihtuvassa ohjelmassa ohjelman keskeytys sen hetkiseen tilaan. Tarkista paritus vaihtamalla väriä kauko-ohjaimesta ja käynnistämällä allasvalo kauko-ohjaimen avulla. Ohjausyksikön valojen tulisi vaihtua yhtenäisesti allasvalon värin mukaan, sekä käynnistyä ja sammua kauko-ohjaimen virtanäppäimestä. Jos kauko-ohjain ei toimi normaalisti, täytyy se uudelleen parittaa (ohjeet sivulla 28). 7.3 Extreme Winter eristekansi Kansi on valmistettu polyvinyylikloridista (PVC). Vältä vinyylin hoitoaineita, jotka sisältävät silikonia, oljyjä tai ovat vahamaisia, sillä ne ovat erittäin haitallista vinyylille. Säännöllinen pesu miedoilla kotitalouden yleispuhdistusaineilla pidentää käyttöikää ja kannen yleisilmettä. Vinyylin hoitoainetta lisätessä kannen pitää olla puhdas. Talvisin on tärkeää poistaa kannen päälle kerääntynyt ylimääräinen lumi. Pidäthän kannen lukittuna, kun allasta ei käytetä. 8. Altaan käyttö ja huolto 8.1 Altaan täyttäminen ja lämmitys Drop-altaan täyttömäärä on n litraa. Huomiothan että vesiraja nousee aina kylpijöiden määrän mukaan. Normaalisti veden pinta on hyvä pitää n cm altaan reunaa matalampana. Varmista, että altaan tyhjennystulppa on paikoillaan. Allas täytetään esim. puutarhaletkulla. Tarkista täytön aikana, että pumpun putkien liitoskohdat eivät vuoda, kiristä pantoja tarvittaessa. Älä ikinä käynnistä laitteistoa tai pidä laitteistoa päällä, kun allas on tyhjä vedestä tai vesiraja on ylempää läpivientiä alempana! Käynnistä laitteisto vasta sitten, kun vaadittava vesimäärä on saavutettu ja suodattimen kahva on FILTER-asennossa. Kun täytät altaan ensimmäistä kertaa tai vaihdat veden, pidä laitteisto (lämmitin, pumppu sekä UV-järjestelmä) käynnissä niin kauan, että haluttu veden lämpötila on saavutettu. Näin altaan vesi lämpenee nopeammin, kuin laitteiston ajastuksen kanssa. Veden lämmityksen aikana on suositeltavaa käyttää eristekantta. Kannen ansiosta vesi lämpenee huomattavasti nopeammin. Veden lämpötilaa voi säätää lämmittimen termostaatista. HUOM! Suodatus on jatkuva toiminto, jossa roskat jäävät suodattimeen. Säiliön sisälle voi kertyä painetta, kun vesi puristuu suodattimen läpi. Painemittari näyttää säiliön sisäpaineen. Jos paine nousee noin 0,2 0,3 baaria ensimmäisen mittarin tason yläpuolelle (n. 0,4 bar), on syytä tarkistaa suodatinpallojen kunto ja vaihtaa ne uusiin tai pestä ne. Katso suodatinpallo-ohjeet sivulta

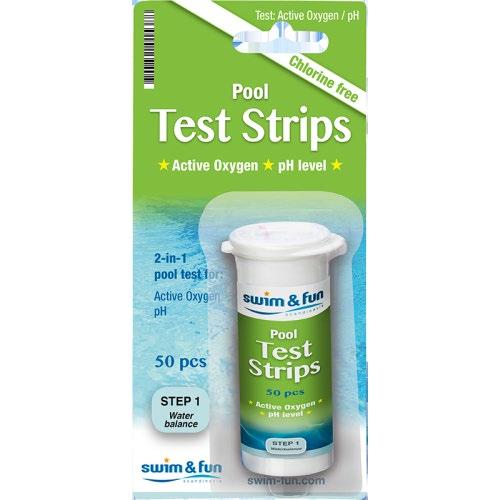

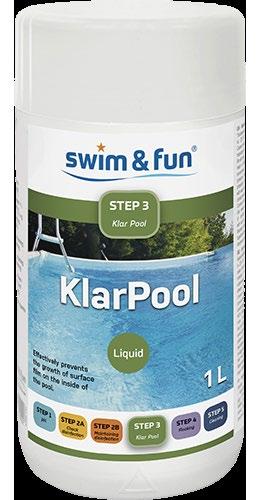

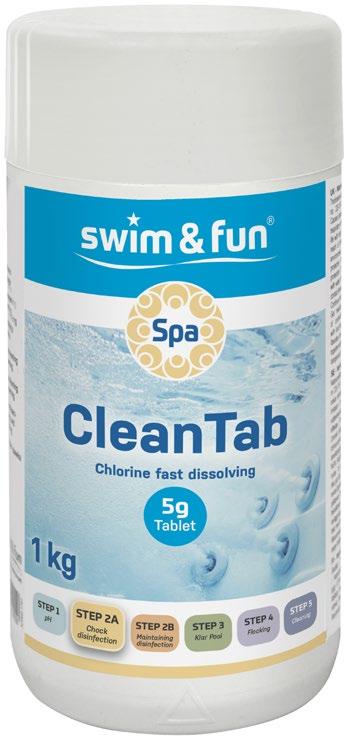

22 8.2 Veden ph-arvo, shokkidesinfiointi ja jatkuva hoito Allas vaatii hoitoa ja huolenpitoa, jotta se pysyy raikkaana, houkuttelevana ja hygieenisenä. Suodatin- ja UV-järjestelmä ei riitä yksistään pitämään kaikkia bakteereja poissa, joten altaassa täytyy niiden lisäksi käyttää kemikaaleja. Drop-altaan täyttömäärä on n litraa. Täyttömäärä riippuu myös siitä, kuinka monta ihmistä kylpee samanaikaisesti. Ohjeet ovat suuntaa antavia esimerkkejä ja annostelumäärät ovat laskettu 1500 litran mukaan. Ympäristöstä joutuu jatkuvasti veteen likaa, siitepölyä ja bakteereita. Bakteerit lisääntyvät nopeasti yli 20-asteisessa vedessä. Tämän estämiseksi käytetään desinfioivia vedenpuhdistusaineita. Veden kunto riippuu paljon siitä, kuinka paljon allasta käytetään, mikä vuodenaika on (kesällä vettä tulee desinfioida useammin), missä lämpötilassa vettä pidetään sekä veden yleinen laatu (sijaitseeko allas kaupungissa vai maaseudulla tai täytetäänkö allas järvivedellä.). Veden hoitoon on vaikea antaa yhtä oikeaa ohjetta, koska veden laatu vaihtelee paljon edellä mainituista esimerkeistä riippuen. Kun allasta on käytetty jonkin aikaa, oppii tuntemaan ns. oman veden. Mittaa ja säädä veden ph-arvo Epätasapainossa oleva ph-arvo vaikuttaa erityisesti vedenpuhdistuksen tuloksiin. Veden ph-arvo mitataan testiliuskoilla säännöllisesti ja aina veden vaihdon yhteydessä. ph-arvon pitää olla 7,0 7,4. Pyri pitämään ph-arvo tasolla 7,2. Desinfiointiaineiden tarve riippuu siitä, onko veden ph-arvo neutraali. Jos ph-arvo on yli 7,4, sitä tulee laskea lisäämällä veteen ph Miinusta. (22,5 g jauhetta laskee ph-arvoa 0, litrassa vettä.) Jos ph-arvo on alle 7,0, sitä tulee nostaa lisäämällä veteen ph Plussaa. (15 g jauhetta kohottaa ph-arvoa 0, litrassa vettä.) Ph-aine liuotetaan ämpäriin, jossa on puhdasta vettä. Kaada vesi ämpäristä altaaseen kiertovesipumpun ollessa käynnissä. Tulos voidaan testata noin 15 minuutin kuluttua. Uuden veden shokkikäsittely Ennen ensimmäistä käyttökertaa sekä jokaisen veden vaihdon yhteydessä on tehtävä shokkidesinfiointi. Shokkidesinfiointi kannattaa tehdä aina silloin, kun vesi näyttää heikkolaatuiselta. Lisäksi hellekausien aikana on syytä tehdä desinfiointeja useammin. KLOORIPOHJAINEN KLOORITON Lisää suoraan veteen 4-6 klooripohjaista CleanTab (5 g) -tablettia (kaksi tablettia 500 vesilitraa kohden) kiertovesipumpun ollessa käynnissä. Tabletit liukenevat todella nopeasti, varsinkin jos vesi on lämmintä. Lisää suoraan veteen 15 ml (ruokalusikallinen) Aktivator -ainetta ja 15 g OxyChock -rakeita. Aineet liukenevat todella nopeasti veteen. 22

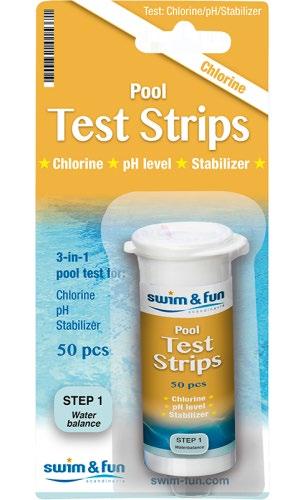

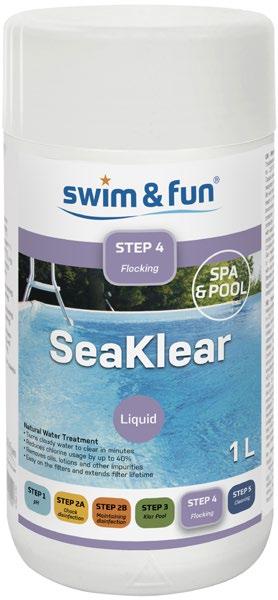

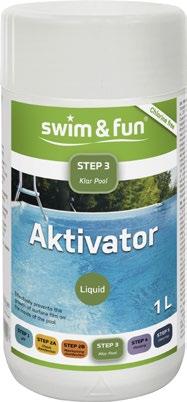

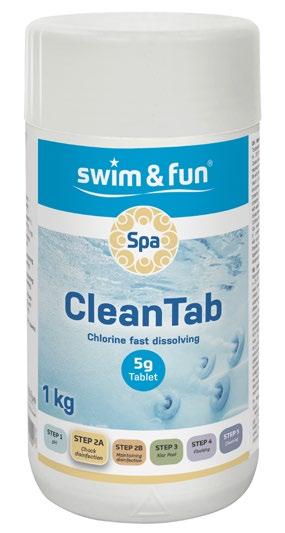

23 Jatkuva veden desinfiointi Peseydy aina ennen altaaseen menoa. Altaan vesiraja kannattaa puhdistaa mikrokuituliinalla säännöllisesti tai esimerkiksi jokaisen käyttökerran jälkeen, ettei lika pääse pinttymään. KLOORIPOHJAINEN Mittaa veden ph-arvoa säännöllisesti. Desinfiointiaineiden tarve riippuu siitä, onko veden ph-arvo neutraali. Veden jatkuvaan hoitoon on vaikea antaa yhtä oikeaa ohjetta, koska veden laatu vaihtelee paljon. Kun allasta on käytetty jonkin aikaa, oppii tuntemaan ns. oman veden. Yksi ohje on, että lisää altaaseen yhden tabletin (CleanTab 5 g) 500 vesilitraa kohden, kun kiertovesipumppu on käynnissä. Esimerkiksi, jos altaassa ei käy ollenkaan viikon aikana kylpemässä, voi yksi tabletti olla riittävä. Jos altaassa käy vaikka 2-3 kertaa viikossa, voi kolmen tabletin laitto olla tarpeellista. Tabletit liukenevat todella nopeasti, varsinkin jos vesi on lämmintä. KLOORITON Mittaa veden ph-arvoa säännöllisesti. Desinfiointiaineiden tarve riippuu siitä, onko veden ph-arvo neutraali. Veden jatkuvaan hoitoon on vaikea antaa yhtä oikeaa ohjetta, koska veden laatu vaihtelee paljon. Kun allasta on käytetty jonkin aikaa, oppii tuntemaan ns. oman veden. Yksi ohje on, että lisää joka kolmas päivä altaaseen noin teelusikallisen (4 ml) Aktivator ainetta ja 6 g OxyChock rakeita, kun kiertovesipumppu on käynnissä. Aineet liukenevat todella nopeasti veteen. Leväkerrostumien ehkäiseminen KlarPool estää tehokkaasti liukkaiden leväkertymien muodostumisen altaan pohjalle ja sivuille. Ympäristöolosuhteet, kuten kuumuus, rankkasateet ja altaan kova käyttö vaikuttavat myös leväkerrostumien syntymiseen. Noin kerran viikossa altaaseen lisättävä annostus: 7,5 ml (1 ½ tl) KlarPool -nestettä 1500 litraan vettä. Huom! Jos vahinko on jo sattunut ja altaan pohjaan sekä seiniin on päässyt muodostumaan leväkerrostumia, allasvesi tulee ensin shokkidesinfioida ennen KlarPoolin käyttöä. Veden kirkastaminen Vesi voi näyttää samealta etenkin uima-kauden lopussa tai jos helle on jatkunut pitkään. Jos vesi ei pysy kirkkaana aikaisemmin mainituilla veden hoito-ohjeilla, vettä voidaan kirkastaa SeaKlearin avulla. Luonnollinen SeaKlear kirkastaa veden muutamassa minuutissa ja voi vähentää kloorin tarvetta. SeaKlear poistaa samalla öljyn, voidejäämät ja muut epäpuhtaudet ja estää näin kosmetiikan ja saippuan aiheuttaman vaahtoamisen. SeaKlearistä on myös hyötyä veden suodatusjärjestelmälle, sillä se ehkäisee öljyjäämien aiheuttamat tukokset suodattimessa. Siten se myös pidentää suodattimen käyttöikää. Altaissa käytettynä SeaKlear vähentää kloramiinin (eli yhdistetyn kloorin) muodostumista, joka voi aiheuttaa ärsytystä silmissä ja nenässä. SeaKlearia käytettiin alun perin sameiden luonnonvesien kirkastamiseen vedenalaista valokuvausta varten. Siksi SeaKlear on puhtaasti luonnontuote, joka ei aiheuta vahinkoa ympäristölle. 23

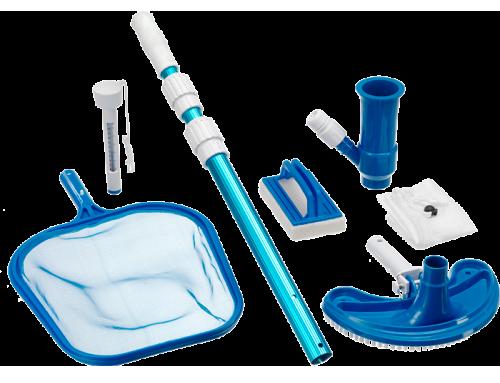

24 Altaan ja veden puhdistus Isot roskat, kuten lehdet ja ruoho täytyy kerätä säännöllisesti altaasta altaanhoitotarvikkeiden avulla. Näin pidennetään suodattimen sekä suodatinpallojen käyttöikää. Noin 2-3 kertaa vuodessa tapahtuvan vedenvaihdon yhteydessä allas tulee pyyhkiä kauttaaltaan pehmeällä, hankaamattomalla allassienellä tai liinalla ja miedolla puhdistusaineella. Tärkeää kemikaaleista ja veden hoidosta Noudata tarkasti kemikaalien annostelumääriä. Liiallinen kemikaalien käyttö voi vaurioittaa laitteistoa. Kun taas Liian vähäinen kemikaalien käyttö aiheuttaa taas levää ja muita bakteereja, jotka voivat tukkia putkistot ja näin ollen rikkoa altaan laitteiston. Takuu ei koske virheellisestä kemikaalien käytöstä tai muiden hoito-ohjeiden laiminlyömisestä aiheutuvia vaurioita tai rikkoutumisia. 8.3 Altaan tyhjennys Altaan vesi vaihdetaan noin 2-3 kertaa vuodessa, käytöstä riippuen. Jos tyhjennät altaan talveksi, katso talviohje sivulta 25. Sammuta kaikki altaan kaikki laitteistot (esim. kytke sulake/sulakkeet pois päältä). Altaan pohjassa on tulppa sekä altaan sivussa poistoputki, jonka avulla altaan tyhjennys onnistuu. Mikäli poistoputkea ei jatketa viemäriverkkoon, suosittelemme tyhjentämään altaan esim. uppopumpun avulla. Kun altaan vedessä on käytetty kemikaaleja, täytyy vesi ehdottomasti viemäröidä! Allasta tyhjennettäessä pohjatulpan kautta tulee kansi nostaa raolleen tai kokonaan pois, jotta altaaseen ei pääse muodostumaan alipainetta. Varmista myös, että letkuihin ei jää vettä. Myös suodatinjärjestelmä on tyhjennettävä vedestä. Putsaa allas kauttaaltaan pehmeällä, hankaamattomalla allassienellä tai liinalla ja miedolla puhdistusaineella. 8.4 Suodatinpallojen vaihtaminen ja suodattimen huolto Suosittelemme vaihtamaan suodatinpallot uusiin noin kerran vuodessa, altaan käytöstä riippuen. Suodatinpalloja voi myös puhdistaa ja pidentää niiden käyttöikää pesemällä ne käsin ämpärissä (älä käytä puhdistusaineita). Avaa suodatinsäiliön kauluksen pultti kuusiokoloavaimella ja nosta 7-tieventtiili pois säiliön päältä. 24

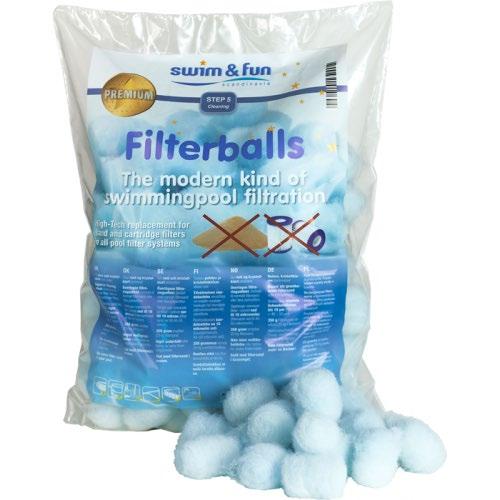

25 Poista tiiviste ja putsaa tarvittaessa. Poista vanhat suodatinpallot säiliöstä. Vanhat suodatinpallot voi pestä käsin ämpärissä, jos ne ovat vielä hyvässä kunnossa tai hävittää sekajätteen mukana. Pese suodatinsäiliö sisä- sekä ulkopuolelta esim. Kloritella. Lisää pussillinen suodatinpalloja säiliöön ja kasaa suodatin paikoilleen. 9. Talviohje Drop kestää tyhjänä erinomaisesti pakkasta. Tärkein asia Drop-altaan talvehtimisessa kuitenkin on, että putket ja tekniikka eivät pääse jäätymään missään vaiheessa. Kannen päälle kertynyt lumi kannattaa tasaisin väliajoin putsata. Paksu lumikerros voi pahimmillaan aiheuttaa jopa kannen rikkoutumisen. Lisäksi altaan ympäristö ja kulkuväylä altaalle kannattaa pitää vapaana lumesta, jotta sen saa halutessaan nopeasti käyttöön sekä kulkeminen altaalle on turvallista. Talvella altaan ympärillä voi olla erityisen liukasta, kun altaasta roiskunut vesi jäätyy. Pidän allasta käytössä ympäri vuoden Sähkölämmityksellä varustetussa Drop-altaassa voit pitää suodatinjärjestelmän ja ylläpitolämmittimen avulla allastasi aina valmiina, jolloin myös laitteisto pysyy koko rungon eristyksen sisällä lämpimässä eikä jäätymisestä ole vaaraa. Huomiothan kohteessa varman sähkön saannin, sillä pitkäaikaiset sähkökatkokset voivat aiheuttaa jäätymisen ja laitteistovaurioita. Ennen kuin kovat pakkaset yllättävät, kannattaa allas huoltaa (veden vaihto, altaan puhdistaminen ja suodatinpallojen uusiminen). Tyhjennän altaan talveksi Mikäli altaan haluaa tyhjentää talveksi, tulee laitteisto ottaa lämpimään tilaan. Allasta tyhjennettäessä tulee myös huomioida porejärjestelmän tyhjennys. Järjestelmän ollessa pois päältä, voi suuttimista päästä hieman vettä putkistoon. Tämän tyhjennys tapahtuu siten, että altaan ollessa tyhjä, porejärjestelmää käytetään hetken aikaa päällä, jolloin ilma puhaltaa mahdollisen veden pois järjestelmän putkistosta. Mihinkään altaan putkistoihin ei saa jäädä vettä. Suodatinpallot kannattaa myös ottaa pois suodatinsäiliöstä, jotta pallot kuivuvat ja ne eivät pääse homehtumaan. Lisäksi pohjatulppa kannattaa ottaa talteen lämpimään tilaan. Lumen pääsy altaan rungon sisälle on syytä estää ja varmistua siitä, että sulavedet keväällä eivät jää seisomaan altaan rungon sisälle. Jos allas upotetaan maahan, on erittäin tärkeä suunnitella veden imeyttäminen, sekä tukea altaan seinämät. Tämä on erityisen tärkeää, kun altaan koko tekniikka sijaitsee rungon alaosassa. Jäätymisestä johtuvat vauriot eivät kuulu takuun piiriin. 25

26 10. Vianetsintä 10.1 Veden hoito ja puhtaanapito ONGELMA SYY RATKAISU Vesi on vihreää ja sameaa Altaan reunat ovat limaiset Vesi on maitomaista ja sameaa Vesi on vihreää, mutta kirkasta. Ruskea vesi tarkoittaa yleensä kuparin tai raudan jäämiä vedessä. Vesi on ruskeaa ja sameaa Vesi on mustaa Altaan reunoilla on karkeaa kerrostumaa Leväkasvusto Kova vesi. Vedessä on kalkkia Ei tarpeeksi desinfiointiainetta vedessä Rautajäämiä vedessä (kelta-ruskea väri) Kuparijäämiä vedessä (turkoosi väri) Vedessä on rautaa Vedessä on mangaania Kalkkikerroksia liian kovan veden takia Säädä ph-arvoa Shokkikäsittele Käytä KlarPool -ainetta Säädä ph-arvoa Shokkikäsittele Lisää SeaKlear -ainetta Käynnistä pumppu Säädä ph-arvoa Shokkikäsittele Lisää SeaKlear -ainetta ja puhdasta vettä. Anna pumpun käydä jatkuvasti. Poista kerrostumat Tyhjennä ja puhdista allas 10.2 Sähkölämmitin Ongelma: Altaaseen tuleva vesi on yli 40 C astetta Mahdollinen syy: Pumppu tuottaa lämpöä ollessaan käynnissä. Dropin suodatinpumppu on erittäin tehokas. Se kierrättää vettä 6000 litraa tunnissa eli noin neljä kertaa altaassa olevan veden. Tämä selittää muutaman asteen lämmönnousut. Ratkaisu: Sähkölaitteet (pumppu, sähkölämmitin ja UV-järjestelmä) voidaan kytkeä ajastuksen taakse, jolloin laitteet eivät ole käynnissä jatkuvasti. Katso ajastinohje sivulta 20. Ongelma: Lämmitin ei käynnisty Mahdollinen syy: Säädetty lämpötila on saavutettu. Tämän tarkistamiseksi säädä lämpötilaa korkeammaksi, kuin nykyinen veden lämpötila. Mahdollinen syy: Lämpösulake on lauennut. Avaa painikesuoja ja paina punaista painiketta. Mahdollinen syy: Riittämätön virtaus. Puhdista suodatin tai vaihda tukkeutunut suodatin. Tätä voi testata käyttämällä lämmitintä ilman suodatusta. Jos tällöin lämmitin toimii, vika on suodattimessa. Katso suodatinsäiliön vieressä olevasta painemittarista säiliön paine. Nopea toimintatesti Tarkkaile kiinteistösi sähkömittaria, kun lämmitin on päällä ja tarkastele uudestaan, kun lämmitin on pois päältä. Sähkömittarin pitäisi näyttää korkeampaa kulutusta, kun lämmitin on päällä. Tarkka toimintatesti Mikäli tarvitaan tarkempi varmistus, että lämmitin tuottaa halutun lämmitystehon, tulee ottaa tasan tunnin välein kaksi sähkömittarilukemaa ylös ja vähentää ensimmäinen lukema toisesta, jotta voidaan laskea kw kulutus. Altaan pumpun ja lämmittimen tulee olla jatkuvasti päällä testin aikana. Jotta testi olisi tarkka, tulee välttää muiden sähkölaitteiden käyttöä testin aikana. 26

27 Drop-altaan suodatinjärjestelmän vesipumpun teho 250W. Pumpun tulisi käyttää 250W tunnissa. Testin johtopäätöksen tulisi todistaa esimerkiksi että: 3kW lämmitin ja 250W pumppu kuluttavat noin 3.2kW 3.4kW tunnissa. On mahdotonta, että sähkölämmitin hukkaisi energiaa. Jos lämmitin kuluttaa energiaa, se lämmittää myös vettä. Ongelma: Virtausputki ei tunnu lämpimältä Hyvästä hyötysuhteesta johtuen lämpöä ei tulisi johtua ulkopuolelle lämmittimeen tai virtausputkeen. Jos virtausputki tuntuu kuitenkin lämpimältä, on syynä yleensä: Mahdollinen syy: Lämmitin on asennettu suoraan auringonpaisteeseen. Mahdollinen syy: Lämmittimen sisään on jäänyt ilmatasku. Varsinkin jos lämmitin tuntuu lämpimältä yläosistaan. Ongelma: Altaaseen tuleva vesi ei tunnu lämpimältä Kun vesi ohittaa lämmittimen, lämpötilan nousu on suoraan verrannollinen suhteessa pumpun tuottamaan virtaukseen ja lämmittimen tehoon. Esimerkiksi: 3kW lämmitin kytkettynä 7000 litraa tunnissa kierrättävään pumppuun lämmittää vettä noin yhden asteen. Virtauksen määrä ei vaikuta lämmitysnopeuteen, kun vettä kierrätetään yhden vesimassan välillä. Yleinen väärinkäsitys on hidastaa virtausta, jotta vesi lämpenisi nopeammin Suodatinjärjestelmä ONGELMA SYY KOKEILE TÄTÄ Pumppu käynnistyy, mutta ei pumppaa vettä altaaseen. Painemittarin mukaan paine on yli 1,0 bar. Liian matala paine. Vettä tulee paluuhuuhteluventtiilin läpi. Suodatinliitäntä vuotaa suodattimen ja ylemmän venttiilin välistä. Pumppu ei käy. Imuletkun sisälle on jäänyt ilmaa. Pumppu ei ole altaan vedenpinnan alapuolella. Letkuissa ei kulje vettä. Suodatinpallot ovat likaisia. Imuletkussa / allaspuhdistajan korissa / pumpussa tai venttiilin suodattimessa voi olla lehtiä tai roskia. 7-Suuntaisen venttiilin holkki on likainen ja vuotaa. Holkissa on roskaa / hiekkaa. Holkki on rikki tai siinä on roskaa / hiekkaa. Suodatusjärjestelmä on otettu pois käytöstä suodatusajastimella. Laite ei ole sähköverkossa. HFI-laite sammuttaa pumpun. Pumpun moottorissa on vaurio. Pumppu on asetettava maantasolle, altaan vedenpinnan alapuolelle. Lisää letkuihin siemenvettä. Tarkasta suodatinpallot ja vaihda ne tarvittaessa uusiin. Puhdista imuletku / allaspuhdistaja ja ylempi venttiili. Tarkista, onko syöttöletkun liitännöissä ilmaa. Irrota 7-suuntainen venttiili suodattimen kannesta, ja puhdista holkki. Tarkista holkki ja vaihda se uuteen tarvittaessa. Tarkista asetukset. Kytke sähköverkkoon. Käynnistä HFI-laite uudellee. Jos se sammuu heti, pumpussa tai HFI-laitteessa on vaurio. Vaihda pumppu. Vain pätevä ammattihuolto saa korjata suodattimen ja pumpun. Jos joku muu on tehnyt korjauksen, takuu ei ole voimassa. 27

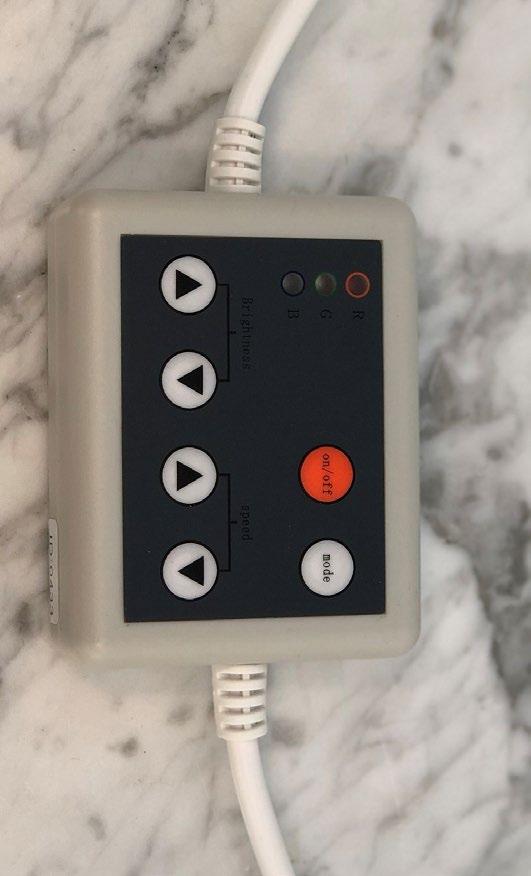

28 10.4 LED-allasvalo Jos kauko-ohjain ei toimi normaalisti, täytyy se uudelleen parittaa. Kauko-ohjaimen paritus ohjainyksikköön Käynnistä allasvalo ohjausyksikön virtanäppäimestä tai kauko-ohjaimesta. Allasvalon ollessa päällä, ohjausyksikössä tulisi palaa yksi tai useampi valo. Sammuta allasvalo ohjausyksikön virtanäppäimestä ja pidä näppäintä pohjassa. Yksikön tulisi pysyä sammutettuna. Ohjausyksikön virtanäppäin pohjaan painettuna osoita kauko-ohjain ohjausyksikköä kohti ja paina kauko-ohjaimen virtanäppäintä. Ohjausyksikön valojen tulisi vilkahtaa nopeasti n. kolme kertaa, jonka jälkeen valo syttyy myös altaassa. Ohjausyksikkö 11. Takuu Drop-altaalla on kolmen (3) vuoden ja muilla tuotteilla yhden (1) vuoden takuu yksityiskäyttöön. Takuuaikana myyjä huoltaa tuotteen viat kohtuullisessa ajassa. Takuu ei kata asiakkaan tekemiä asennusvirheitä. Asennusvirheestä tai tuotteen ohjeidenvastaisesta käytöstä myyjälle aiheutuvat kulut laskutetaan asiakkaalta normaalin huoltohinnaston mukaisesti. Vastuu asennuksesta on sen tekijällä, ja ostaja vastaa siitä, että asennus seuraa annettuja ohjeita. Asiakkaan tekemät asennusvirheet eivät missään muodossa ole myyjän vastuulla. Mahdollisiin sähköasennuksiin tulee käyttää sähköasennusliikettä tai sähköasentajaa. Tuotteen takuu raukeaa, jos asennus on tehty virheellisesti tai mikäli ulkoporeallasta säilytetään väärin tyhjennettynä pakkasessa. Takuu ei korvaa väärästä käytöstä, kuten jäätymisiä tai luonnollisesta kulumisesta, kuten auringon valon aiheuttamia vaurioita. Takuu ei koske kemikaalien virheellisestä käytöstä aiheutuneita ongelmia. Takuu ei kata äärimmäisten sääolojen (rakeet, myrsky, maanjäristys yms.) aiheuttamia vahinkoja. Ostajan on seurattava annettuja suosituksia ja epäselvissä tapauksissa kysyttävä neuvoa myyjältä. Asiakkaan tulee huolehtia, että tuote on huoltomiehen tavoitettavissa. Esimerkiksi ulkoterassin purkamiseen ja uudelleenkokoamiseen käytettävä aika laskutetaan asiakkaalta. Kun allas upotetaan terassiin, suosittelemme tekemään huoltoluukun, josta pääsee laskeutumaan altaan ja mahdollisten lisälaitteiden äärelle. Jos on kyse toimenpiteistä, jotka eivät vaadi erikoisosaamista, ne hoidetaan puhelintukihenkilön avustuksella tai muulla vastaavalla tavalla. Ostajan on hyväksyttävä sellainen toimintatapa silloin, kun se perustuu myyjän kokemukseen korjauksista. Jos myyjä pyytää tietoja kuten esim. kuvia voidakseen helpommin arvioida toimenpiteet, ostajan on tehtävä osuutensa. Myyjän vastuu on rajoitettu uuden tavaran toimitukseen, korjaukseen tai tiettyyn takaisinmaksuun kauppahinnasta myyjän valinnan mukaisesti. Myyjää ei voida pitää vastuullisena suorista tai epäsuorista vahingoista, niitä seuraavista vaurioista tai ostajan tappioista. Myyjälle on annettava mahdollisuus tarkistaa ilmoitettu takuuasia. Ostajan on tällöin seurattava myyjän antamia ohjeita. Korvattava tai vaihdettava alkuperäinen osa toimitetaan myyjälle tarkastettavaksi. Mikäli osaa ei palauteta tarkastettavaksi, laskutetaan uusi korvaava osa kuten mikä tahansa normaali osto, jos ei erikseen muuta sovita. Silloin, kun vaurio on voitu arvioida ja takuu todeta, myyjän on viipymättä laadittava hyvityslasku kyseisestä osasta. Kaupalliseen, kuten vuokrakäyttöön menevien tuotteiden takuusta on sovittava myyjän kanssa erikseen. 28
