OLETKO MIETTINYT HAKKUUKONEESI TUNTIKUSTANNUSTA SUHTEESSA TUOTTAVUUTEEN?

Transkriptio

1 HAKKUUKONEET 1

2 2

3 OLETKO MIETTINYT HAKKUUKONEESI TUNTIKUSTANNUSTA SUHTEESSA TUOTTAVUUTEEN? Me olemme. 3

4 Kyse ei ole ainoastaan tuottavuudesta vaan tulevaisuuden haasteet kestävästä taloudellisuudesta SISÄLLYSLUETTELO Nisula-hakkuukoneet 7 Kustannusten hallinta 9 Testikuskien mukaan 12 Nisula N4 -hakkuukone 15 Liikeratakuormain 16 Hakkuupäät 18 Ohjausjärjestelmä 22 Jarruriipuke välttämätön varuste 23 Teknisiä tietoja 26 Nisula-palvelut 28 Nisula-yhteistyökumppanit 30 Nisula Forest Oy Kaikki oikeudet muutoksiin pidätetään.

5

6 6

7 HAKKUUKONEET Hakkuut Suomen metsissä kohdistuvat lähivuosina entistä voimakkaammin harvennuksille, ainespuun ja energiapuun korjuuseen. Harvennuksilla hyvää tulosta voi tehdä ainoastaan tehokkailla ja kustannustasoltaan edullisilla koneilla. Koneet, joissa on suuret käyttö- ja tuntikustannukset, syövät harvennuskohteissa enemmän kuin tienaavat. Konetta valittaessa kannattaakin miettiä myös kustannusrakennetta. Me olemme tätä miettineet. Meillä on tarjota sinulle kustannustehokkaat hakkuukoneet harvennuksille. Tuottavuus ja alhaiset kustannukset takaavat tuloksen ei hevosvoimat eivätkä ylisuuret pumput. Sen tiedämme kokemuksesta. 7

8 KUSTANNUSTEN HALLINTA Nisula-hakkuukoneissa harvennuksilla käytettävä aika kohdistuu tuottavaan työhön. Se on tärkein asia kustannusten hallinnassa. Toki peruskoneen teknisillä ratkaisuilla on myös iso merkitys kustannusten hallintaan. Harvennuksilla parasta tulosta ei tehdä tarpeettoman suurilla pumpuilla ja moottorin tehoilla Tehokas, mutta ei ylisuuri hydrauliikka kuormittaa moottoria erittäin vähän. Alhaisilla kierroksilla vääntävän moottorin ansiosta polttoaineen kulutus jää alhaiseksi. 2. Seisokit maksavat, sen kaikki tiedämme. Nisula-hakkuukoneiden komponentit ovat tarkoin valittu kestämään hakkuukäytön kovat olosuhteet. Jotta koneesi pysyy teknisesti tuottavana koko elinkaarensa ajan, tulemme käymään koneellasi vuosittain viiden vuoden ajan, tarkastaen sen työkunnon maksutta. Itse et sitä välttämättä huomaa, kun tuotos hiljaa hiipuu esimerkiksi kuluneista vetorullista johtuen. 3. Ostohinnan ja jälleenmyyntiarvon erotuksesta muodostuu koneen todellinen arvon alenema. Sen on oltava mahdollisimman järkevä, eikö? Harvennuksille ei kannata tehdä yli-investointeja, joissa arvon alenema tehtyä tuntia kohden on liian suuri. Tämän asian merkitystä voimme jokainen itse pohtia.

9 9

10 Suurin osa harvennuksien työajasta menee karsintaan ja katkontaan. Tämän vuoksi puun pitää kulkea hallitun nopeasti kourasta läpi. Uuden tyyppinen kouranohjaus tekee puunkäsittelystä nopeaa ja tarkkaa. Lisäterät tekevät uudesta 425H-kourasta tuottavan myös isommilla puilla, johon muut saman painoluokan harvennuskourat eivät normaalisti pysty. Noin 20% harvennuksien kokonaisajasta menee koneen siirtelyyn. Mitä jos se aika olisi vähemmän? Ei siis ole samantekevää, kuinka näppärä ja ketterä kone ominaisuuksiltaan on. Nisula-hakkuukoneen uskomaton ketteryys takaa nopean liikkumisen harvennuksilla. Koneen viereen on hyvä näkyväisyys sekä äärimitat on helppo hahmottaa. 10 TURHAN MASSAN LIIKUTTELU LISÄÄ KUSTANNUKSIA Tutkitusti % hakkuuajasta harvennuksilla menee kouran viemiseen puulle sekä rungon siirtämiseen oikeaan hakkuukohtaan. Oletko miettinyt mitä vaikuttaa tuotokseen, jos tästä ajasta 5% siirtyy karsintaan ja katkontaan? Oikein sijoitettu, tehokas liikeratakuormain yhdessä markkinoiden parhaan jarruriipukkeen kanssa tekevät kouran puulle viemisestä todella nopeaa. Harvennuksilla kouran on oltava painoltaan sekä mitoiltaan sopiva, jotta koura on nopea viedä puulle. Turhan massan liikuttelu vie energiaa ja lisää kustannuksia. Kuljettajan vireys ja viihtyvyys lisäävät tuottavuutta. Kuljettajan ammattitaito ja vireys ovat tärkeässä roolissa tuottavassa harvennushakkuussa. Tässä koneessa kuljettajan viihtyvyys on maksimoitu, jo kotiovelta asti. Ohjaamon merkitys tässä asiassa on suuri.

11 11

12 TESTIKUSKIEN MUKAAN 12 Kiitämme Suorituskykyä harvennuksilla (runkoluku/h eri kohteissa) Todella tarkka ja nopea kouran ohjaus Kuormaimen hallintaa, koura on helppo viedä puulle Ohjaamon äänitaso todella hiljainen Näkyvyys työskentelyalueelle ja puiden latvoihin Nopeaa siirtoa leimikolta toiselle (45 km/h) Työmukavuutta Ihmisläheistä ja ammattitaitosta koulutusta Moitimme Paikallisessa kuppilassa häviää moottorin tehoissa ja pumpun koossa monelle kilpailijalle. Numeroiden mukaan Pieni polttoaineen kulutus hakkuukäytössä Ketteryys omaa luokkaa Viivan alle jäävä raha ratkaisee

13 13

14 14

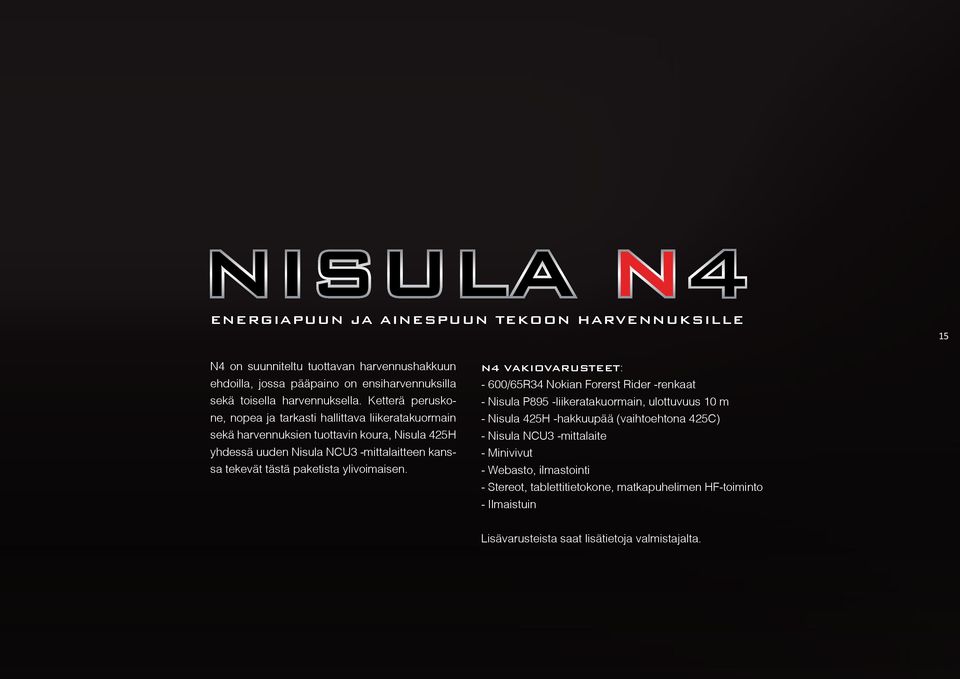

15 energiapuun ja ainespuun tekoon harvennuksille 15 N4 on suunniteltu tuottavan harvennushakkuun ehdoilla, jossa pääpaino on ensiharvennuksilla sekä toisella harvennuksella. Ketterä peruskone, nopea ja tarkasti hallittava liikeratakuormain sekä harvennuksien tuottavin koura, Nisula 425H yhdessä uuden Nisula NCU3 -mittalaitteen kanssa tekevät tästä paketista ylivoimaisen. N4 vakiovarusteet: - 600/65R34 Nokian Forerst Rider -renkaat - Nisula P895 -liikeratakuormain, ulottuvuus 10 m - Nisula 425H -hakkuupää (vaihtoehtona 425C) - Nisula NCU3 -mittalaite - Minivivut - Webasto, ilmastointi - Stereot, tablettitietokone, matkapuhelimen HF-toiminto - Ilmaistuin Lisävarusteista saat lisätietoja valmistajalta.

16 Nisula P895 -liikeratakuormain on suunniteltu varta vasten harvennuksille yhdessä Nisula 400 -sarjan hakkuupäiden kanssa. Kuormain on valmistettu ultralujasta teräksestä, jonka ansiosta kuormaimen painoa on saatu alemmaksi. Nopea ja tarkka kuormaimen hallinta, hyvät liikeradat, kuormaimen optimaalinen sijoittelu kuljettajaan nähden sekä riittävät nosto- ja kääntötehot tekevät työnteosta nopeaa ja tuottavaa. Kuormaimen kuljettajakohtainen säätö on yksinkertainen terminaalin kautta. 16 Voimakas liikeratakuormain Tekniset tiedot, NISULA P895 Kokonaispaino 1580 kg Ulottuvuus 10,0 m Kääntövoima, brutto 31 knm Nostomomentti, brutto 115 knm Nostovoima täydellä ulottuvuudella 660 kg Asiakasedut Hyvät liikeradat hakkuukäyttöön Vahva ja tarkka moottorikääntö Tarkka kuormaimen kuljettajakohtainen säätömahdollisuus Vahva, tiltillä varustettu kuormaimen jalusta Valmistaja: Logmer Forest Oy

17 17

18 Nisula-hakkuupäät ovat tunnettuja tuottavuudesta ja laadusta. Nisula-hakkuupäät ovat täynnä ominaisuuksia, joiden ansiosta kouran käytettävyys on helppoa ja sujuvaa. Kourien ominaisuudet ovat hiottu huippuunsa kymmenien tuhansien käytännön työn tuoman kokemuksen perusteella sekä vuosien saatossa tulleiden asiakastoiveiden pohjalta. Nisula hakkuupäät luotu tuottamaan Yksityiskohtia, jotka parantavat käytettävyyttä JA LUOTETTAVUUTA 18 Kouran kaikki rakenteet ovat suurlujuusteräksestä valmistettuja. Rakenteiden hitsauksessa käytetään suurlujuusteräkselle tarkoitettuja hitsauslisäaineita. Akseliholkit ovat nuorrutusterästä, akselit pintakarkaistua nuorrutusterästä. Kouran sylinterit eivät liiku lainkaan pituussuunnassa, jolloin letkujen liike ja vaurioitumisriski minimoituvat. Sahakotelon muotoilu helpottaa kaatovaiheessa oikean katkaisukohdan löytämistä sekä vähentää maihin sahauksen riskiä. Sahan tarkoin mitoitettu asento maksimoi laipan hyötykäytön, jolloin lyhyemmällä laipalla saadaan suurempi katkaisuläpimitta ja sahauksessa tarvittava laipan liike on minimoitu. Nämä ominaisuudet säästävät ketju- ja laippakustannuksia. Kouran keskiosassa, käsiteltävän rungon alapuolella olevilla lisäterillä tai C-mallin kuormausleuoilla saadaan aikaan kolmiotuenta, joka kannattelee runkoa hakkuutyön aikana. Tämän ansiosta hakkuulaitteen kokoon nähden myös ylisuuret puut pysyvät hyvässä otteessa, jolloin kaatovaiheen laippavauriot pienenevät merkittävästi. Rakenne parantaa mittatarkkuutta ja myös rungon käsiteltävyys paranee ja nopeutuu.

19 19

20 Uusi 425H -hakkuupää pohjautuu luotettavaan Nisula 400-sarjaan. Tuottavuus suhteessa kouran painoon on uskomattoman hyvä. Uudistuksen myötä kouraan on tullut lukuisia työtä tehostavia ominaisuuksia. Lisäkarsimaterät tekevät isommankin puun käsittelystä helppoa. Puu pysyy hyvin kourassa syötön aikana puhtaaksikarsintaläpimitan ollessa 320 mm. UUSI 425H vakiokoura Nisula N4 -hakkuukoneessa UUSI 425C VALINNAISKOURA Nisula N4 -hakkuukoneeseen 20 Uusi Nisula 425C on monikäyttömalli, jossa ohjausjärjestelmä hyödyntää kuormausleukoja myös hakkuutyössä. Kuormausleuoilla saadaan tukeva ote puusta kaadon ja syötön aikana. Mittatarkkuus paranee, työ nopeutuu ja tulee kaikin puolin sujuvammaksi. Erillisten kuormausleukojen ansiosta puutavaran siirtely, kuormaus ja lajittelu sujuvat ongelmitta. Lisäksi oksien yms. siirtely sujuvat helposti hakkuun aikana. 425C on erinomainen vaihtoehto kohteille, josta tehdään ainespuun ohella myös energiapuuta. Runkojen ja oksien siirtely sujuvat hienosti hakkuun aikana. Tuskin koskaan C-mallin ostaja on luopunut kuormausleuoista seuraavan investoinnin yhteydessä. Kouran ominaisuudet on itse koettava. Uudet 425-hakkuupäät uusia ominaisuuksia Uudet koneistetut etuterät, joilla saavutetaan entistä parempi kulutuskestävyys sekä suurempi puhtaaksikarsintaläpimitta. Isommat vetomoottorit antavat 20% aikaisempaa enemmän syöttövoimaa Koura on varustettu isommalla laipalla, jolla saavutetaan 425 mm:n kertakatkaisu läpimitta. Uusi avarampi syöttölohko vähentää tehohäviöitä Tekniset tiedot 425H 425C Paino, kg Kouran avauma, mm Leveys karsinta-asennossa, mm (auki/kiinni) 1100/ /940 Korkeus karsinta-asennossa, mm Korkeus kaatoasennossa, mm Kertakatkaisu Ø, mm (1 runko) Työpaine, bar Öljyntarve, l/min

21 21

22 Uusi Nisula NCU3 -ohjausjärjestelmä 22 Uusi NCU3 -mittalaite on rakennettu neljän vuosikymmenen tuoman kokemuksen pohjalta. Nisula NCU3 ohjaa tarkasti hakkuupäätä. Uusi elektroniikkasukupolvi on tuonut järjestelmään lisää laskentatehoa. Sen valikkorakenne on tehty yksinkertaiseksi käyttää, jotta jokainen kuljettajan tarvitsema asetus on helppo löytää. Hydrauliikan ohjaus on viety uudelle tasolle, jonka ansiosta mitalle ajetaan nopeasti ja tarkasti. Tarkkuus on hyvä kaikissa olosuhteissa. Anturisähköt ovat erillisen sulakkeen takana, jolloin mahdolliset anturivauriot vähenevät huomattavasti. Jakauma- ja arvoapteeraus on uuden elektroniikkasukupolven ja kasvaneen laskentatehon ansiosta tarkka. Myös uusi kehittynyt algoritmi maksimoi tuotoksen. Karttaohjelmien lukuun ja tiedonsiirtoon käytettävä PC on erillisenä toteutuksena, jolloin sulautettu ratkaisu takaa luotettavuuden. Mahdolliset Windows/PC-ongelmat ei seisauta hakkuuta. PC:n laskentateho ei vaikuta mitenkään hakkuuseen, joten metsäyhtiön ohjelmistot karttoineen saavat olla raskaitakin.

23 Nisula jarruriipukkeet ilman tätä varustetta metsään ei kannata lähteä Kipeät niskat ja hartiat saavat työpäivät tuntumaan raskailta. Laadukkailla jarruriipukkeilla on todella iso vaikutus kuljettajan rentoon työskentelyyn ja työssä jaksamiseen. Nisula-jarruriipukkeiden ansiosta hakkuupää tottelee sinua ahtaimmissakin puun väleissä. Jarruriipukkeet ovat lähes huoltovapaat. 23 Asiakasedut Työstä tulee tuottavampaa, koura nopeampi viedä puulle Parempi korjuujälki, koska koura ei heilu puomin päässä Nopeampi peruskoneen siirtely leimikon sisällä kouran liike pysyy hallinnassa eikä heittele puolelta toiselle. Rennompi tehdä työtä, kun kouran hallinta on täsmällisempää

24 24

25 Sen tunteen pääset kokemaan tässä ohjaamossa. Erittäin hiljainen ohjaamo takaa työssä viihtymisen ja jaksamisen. Harvennushakkuilla on erittäin tärkeää, että kuljettaja pysyy virkeänä koko työpäivän ajan. Se lisää tuottavuutta. Isot lasipinnat antavat erinomaisen näkyvyyden työskentelyalueelle, ylös puiden latvoihin sekä alas koneen viereen. Pystyt istumaan rennosti laadukkaassa istuimessa ilman kurkkimista. Sekin lisää tuottavuutta. Hallintalaitteet on sijoitettu ergonomisesti oikein ja hyvin käteen istuvilla minivivuilla pystytään hoitamaan kaikki hakkuutyössä oleelliset asiat ergonomisesti. Tämän ohjaamon ominaisuudet harvennuksille on itse koettava. Ohjaamo - MITÄ KUULET SILLOIN KUN ON HILJAISTA? 25 Esimerkiksi lempimusiikkiasi. Nisula hakkuukoneen vakiovarusteena ovat laadukkaat äänentoistolaitteet, joihin voit kytkeä vakiona olevan tablettitietokoneen. Sen lisäksi, että tablettitietokoneelta löydät koulutusvideot ja ohjekirjat, se takaa myös viihtyvyyden pitkinäkin työpäivinä lempimusiikkisi parissa. Voit tallentaa tuhansia kappaleita lempimusiikkiasi tekemään työpäivästäsi entistä viihtyisämmän. Tablettitietokone tuo mukanasi koneeseen Opastusvideot Käyttöohjekirjat Varaosakirjat Videokameran Kameran Navigaattorin Internet yhteyden Sähköpostin Mediasoittimen Nisula hakkuukoneessa on vakiona Bluetooth-varustus. Työnteko jatkuu samalla tehokkuudella, vaikka keskustelet puhelimessa. ipadin kautta olet tarvittaessa yhteydessä sosiaaliseen mediaan ja internetiin.

26 Nisula-hakkuukoneiden moottorina on kotimainen Agco Sisu Power 4.9 CWA. Tämän pitkäiskuisen 4-sylinterisen moottorin teho- ja vääntökäyrät ovat optimoitu hakkuutyöhön. Riittävä hydrauliikan kapasiteetti saavutetaan jo r/min, leimikosta ja hakkuupäästä riippuen. Tämä takaa erittäin alhaisen polttoainetalouden. Mittauksiemme mukaan noin 6,8 7,9 litraa tunnille leimikosta riippuen. 26 KOTIMAINEN MOOTTORI Asiakasedut - Luotettava kotimainen moottori - Alhainen polttoaineen kulutus - Pitkät huoltovälit Tekniset tiedot Moottori Teho Suurin vääntömomentti Käynnistinmoottori Akut Agco Sisu Power, 4.9 CWA ahdettu ja välijäähdytetty 119 kw /2000 r/min (ISO14396) 696 Nm / r/min 4,0 kw 2 x 145 Ah

27 Hydrostaattis-mekaaminen voimansiirto lukollisilla akseleilla takaa tasaisen ja varman kulun vaikeissakin maastoissa. Ajaminen on tarkkaa ja hallittua. Kun on aika vaihtaa leimikkoa, se tapahtuu tarvittaessa nopeasti. Maksiminopeus siirtoajossa on 45 km/h. TEKNISIÄ OMINAISUUKSIA Asiakasedut Luotettava voimansiirto, yksinkertainen rakenne Hyvä etenemiskyky metsässä, nopea ja tarkka siirtyminen hakkuun aikana Erinomainen vetovoima, nopea ja taloudellinen siirtoajossa VOIMANSIIRTO Hydrostaattis-mekaaminen voimansiirto Säätyvätilavuuksinen vinolevypumppu, Sauer 115 cm 3 /r Säätyvätilavuuksinen aksiaalimäntämoottori, Sauer 160 cm 3 /r Ajotavan säädölle 3 valintaa, HSD-ajotavan valinta työ/siirto CSD Control -vakinopeudensäätö Ajonopeuden säädin, ryömintäajo Etu- ja takakaasupoljin käytettävissä ajopolkimena Työhydrauliikka Kuorman tunteva hydrauliikka Säätyvätilavuuksinen vinolevypumppu, Rexroth Maksimituotto 280 l/min / 2000 r/min VAIHTEISTO Kaksinopeuksinen vaihteisto ZF (2HL290) Sähköhydraulinen vaihteiston hallinta vauhdissa vaihdon salliva Power-Shift Nopeudet eteen/taakse vaihde ,7 km/h, vaihde km/h AKSELISTOT Vetävät akselit edessä ja takana / Dana Lukolliset akselit Etuakselin keinunta ±12 27

28 28

29 Nisula Update Nisula-hakkuukoneen omistajille Nisula Update pitää hakkuukoneen tuottavana koko sen elinkaaren ajan. Tulemme käymään koneellasi vuosittain viiden vuoden ajan tarkastaen sen työkunnon maksutta. Koneen suorituskyky laskee hiljalleen koko koneen elinkaaren ajan, jos siihen ei puututa. Itse et sitä välttämättä huomaa, koska istut koneessa päivittäin, mutta tarkistuskäynti kertoo sinulle koneen tilan. Palvelu koskee Suomeen toimitettuja koneita. NISULA-PALVELUT Nisula varaosapalvelu Ainutlaatuisia palveluita, joilla saat tuotteista parhaan hyödyn. Kanssamme et ole yksin. Tiedämme kokemuksesta, että metsässä tarvitaan välillä apua. Jokainen seisokki tuo kustannuksia, minimoidaan ne yhdessä. Perheyhtiön nopea ja joustava päätöksenteko jättää yhteistyöstä turhat kankeudet ja byrokratiat pois. Pidetään yhdessä Sinut ja Nisula-tuotteet tuottavana. Nisula tuotteet on tehty laadukkaista komponenteista, jotta varaosatarve olisi mahdollisimman vähäinen. Meillä komponenttivalinnan kriteerinä ovat luotettavuus sekä komponentin ominaisuudet, ei halvin ostohinta. Joskus varaosia kuitenkin tarvitset, soittamalla Nisulan varaosanumeroon saat nopeaa ja ammattitaitoista palvelua. Pyritään yhdessä siihen, että työt jatkuvat metsässä mahdollisimman nopeasti. Varaosapalvelun yhteystiedot löydät takasivulta. 29 Nisula huoltopalvelu Nisula Near -huoltopalvelu tarjoaa sinulle henkilökohtaisen kontaktin suoraan tehtaalle. Pyrimme ratkaisemaan asiat tehokkaasti, jotta työt pääsevät jatkuvaan mahdollisimman nopeasti. Seisokit ovat kustannuksia vältetään niitä yhdessä. Tarvittaessa tehtaan huolto on valmiina lähtemään luoksesi asiaa ratkaisemaan. Huoltopalvelun yhteystiedot löydät takasivulta.

30 Uusi Nisula-hakkuukone on erinomainen osoitus kahden vahvan perheyhtiön yhteistyötä. Lännen ja Nisula ovat muokanneet Nisula-hakkuukoneen alustan ihanteelliseksi metsäkäyttöä ajatellen. Peruskone valmistetaan Lännen tehtailla Loimaalla ja jalostetaan hakkuukoneeksi Nisulan tehtaalla Jämsän Hallissa. NISULA-KUMPPANIT Nisula NCU3 ohjausjärjestelmä on kehitetty yhteistyössä Technionin kanssa. Yhteistyö juontaa juurensa pitkälle historiaan ja takaa sen, että osapuolet toimivat saumattomasti yhteen kehittäessään yhä edistyneempiä tuotteita, sinua varten. 30 Jokainen meistä tarvitsee ympärilleen hyviä yhteistyökumppaneita. Nisulan yhteistyökumppanit ovat alansa johtavia toimijoita, jonka kanssa yhteistyö on sujuvaa Sinua ajatellen. Liikeratakuormaimen Nisula-hakkuukoneisiin toimittaa Logmer Forest Oy Ltd. Kuormain on mitoitettu ulottuvuuksien ja nostovoimien suhteen ihanteelliseksi Nisula-hakkuukoneisiin. Logmer on tullut markkinoilla tunnetuksi laadustaan sekä toimivuudestaan. Lisätietoja Logmer -liikeratakuormaimista saat osoitteesta Nisula-tuote on turvallinen investointi, joka tarvitsee alansa parhaan kumppanin myös rahoituspalveluihin. Nisula on räätälöinyt yhdessä OP- Pohjolan kanssa Sinulle sopivat ja joustavat rahoitusvaihtoehdot, jossa Nisula-tuote toimii rahoituksen pääsääntöisenä vakuutena. Kylmät talviaamut ja uusi työpäivä on edessä. Jotain lämmintä täytyisi laittaa päälle. Nisula on solminut kotimaisen Haltin kanssa yhteistyösopimuksen NisulaCollection -tuotteiden toimituksesta. Halti on tunnettu laadukkaista tuotteistaan ympäri Eurooppaa. Nisula N4 -koneen omistaja vaatetetaan Halti-tuotteilla.

31 31

32 laatua ja palvelua - ilman kompromisseja MYYNTI Kalle Mattsson Puh kalle.mattsson@nisulaforest.com Ali Nisula Puh ali.nisula@nisulaforest.com Esa Nisula Puh esa.nisula@nisulaforest.com Keskus Puh Fax Toimisto Puh toimisto@nisulaforest.com Varaosapalvelu Puh varaosat@nisulaforest.com Huoltopalvelu ja tekninen tuki Puh huolto@nisulaforest.com Nisula Forest Oy Korjaamokuja Halli facebook.com/nisulaforest NISULA
