1 tuotetieto maaliskuu (16) RT Talo Talo 90 X52 SfB E4 Hoito- ja huoltokoodi Rakentamisen ratkaisut infra- ja talotekniikka LVI-järjestelmät salaoja- ja sadevesijärjestelmät rakennustarvikkeet Meltex Oy Meltex Oy on vuonna 1993 perustettu, kotimaisessa yksityisomistuksessa oleva rakennustarvikkeiden valmistukseen, maahantuontiin ja myyntiin erikoistunut yritys. Meltex palvelee jälleenmyyjiä, rakennusliikkeitä ja teollisuutta oman myymäläverkoston, LVI-tukun ja valtakunnallisen tukkumyynnin voimin. Meltexin putki- ja kaivotehtaat sijaitsevat Jyväskylässä, Sipoossa, Kuhmoisissa sekä Turussa. Muoviraaka-aineet valitaan huolellisesti ja jokainen tuote-erä tarkistetaan ja testataan. Tuotannon laadunvarmistus toteutetaan oman laatukäsikirjan sekä VTT:n suorittaman ulkoisen laadunvalvonnan mukaisesti. Meltex valmistaa salaoja- ja sadevesijärjestelmät sekä huippuimurit talonrakentamiseen, rumpuputkia ja kaivoja infrarakentamiseen sekä paine- ja viemäriputkia LVI-urakointiin. Lisäksi valikoimaan kuuluvat kattavasti rakennustarvikkeet suodatinkankaista betonivalutarvikkeisiin. RT tuotekortissa esiteltävät tuotteet sivu Rumpuputket Kaivotuotteet Salaoja- ja sadevesijärjestelmät 5 Megadrain- ja DC-salaojamatot Superstop-bentoniittinauha 8 Dual Seal -bentoniittimatto 9 Eristetyt putket MX-ilmanvaihtotuotteet Top-työ- ja liikuntasaumanauhat Top Star -injektointiletku 15 Top In 9, injektoitava liikunta- ja työsaumanauha 16

2 RT tuotetieto 2 RUMPUPUTKET Meltex valmistaa rumpuputkia Suomessa kahdella tehtaalla. Rumpuputket ojituksiin ja alituksiin Rumpuputkia käytetään salaoja- ja sadevesien ohjaamiseen tie- ja katurakentamisessa, perustusten kuivatuksessa sekä maatalouden putkituksissa. Pienempiä (ø 110 mm ) tuplaputkia käytetään kiinteistöjen sadevesien ohjaukseen ja salaojaojitukseen rakennusten ympärillä. Suurempia putkikokoja (ø mm) käytetään mm. viettoviemäreiksi ja liittymärummuiksi. Putket on valmistettu kestävästä polyeteenistä (PE) tai polypropeenista (PP) ja niiden rengasjäykkyysluokka on käyttökohteesta riippuen SN4 tai SN8. Rumpuputket ovat ns. kaksikerros- eli tuplaputkia, joiden ulkopinta on korrukoitu ja sisäpinta sileä. Kaksikerrosrakenne mahdollistaa suuremman rengasjäykkyyden ja hyvän virtaaman, säilyttäen rumpuputken käsittelyä helpottavan keveyden. Käyttökohteita hule- ja sadevesien ohjaus liittymärumpu avo-ojien jatkaminen lieteviemäri voidaan soveltaa myös salaojan tarkastuskaivoksi tai pilarimuoteiksi. Tekniset tiedot Rumpuputket valmistetaan SFS standardin mukaisesti ja ne täyttävät RIL laatuvaatimukset. Materiaali: polyeteeni (HDPE) Rengasjäykkyys: SN4 tai SN8 Ulkopinnan väri: musta Sisäpinnan väri: SN8 rumpuputki sininen SN8 salaojaputki valkoinen SN4 rumpuputki ja salaojaputki musta. Asennus Rumpuputkien asentamisessa voidaan soveltaa RIL : Maahan ja veteen asennettavat kestomuoviputket -ohjetta. SN4-lujuusluokan putket soveltuvat kevyemmin kuormitettuihin kohteisiin, kuten pelloille, yksityisteiden liittymiin sekä piha- ja viheralueille. SN8-lujuusluokan putkia käytetään liikennealueilla, tierakentamisessa sekä muissa raskaammin kuormitetuissa kohteissa. Lujuusluokan valintaan vaikuttavat kuormitus, asennussyvyys sekä maantäyttömateriaali. Kokovalikoima Ulko-/sisähalkaisija 110/95 mm 160/140 mm 200/178 mm 250/223 mm 315/275 mm 400/347 mm 450/400 mm 560/500 mm 670/600 mm 900/800 mm Pituudet 6 m, 8 m, 9 m ja 10 m sekä tilauksesta 12 m. Pituudeltaan 6 m putket ovat muhvillisia, muut pituudet muhvittomia. 315 mm ja 400 mm SN4 rumpuputkia on saatavana myös muhvittomina. Meltex Oy valmistaa putkia myös kiinteällä muhvilla.

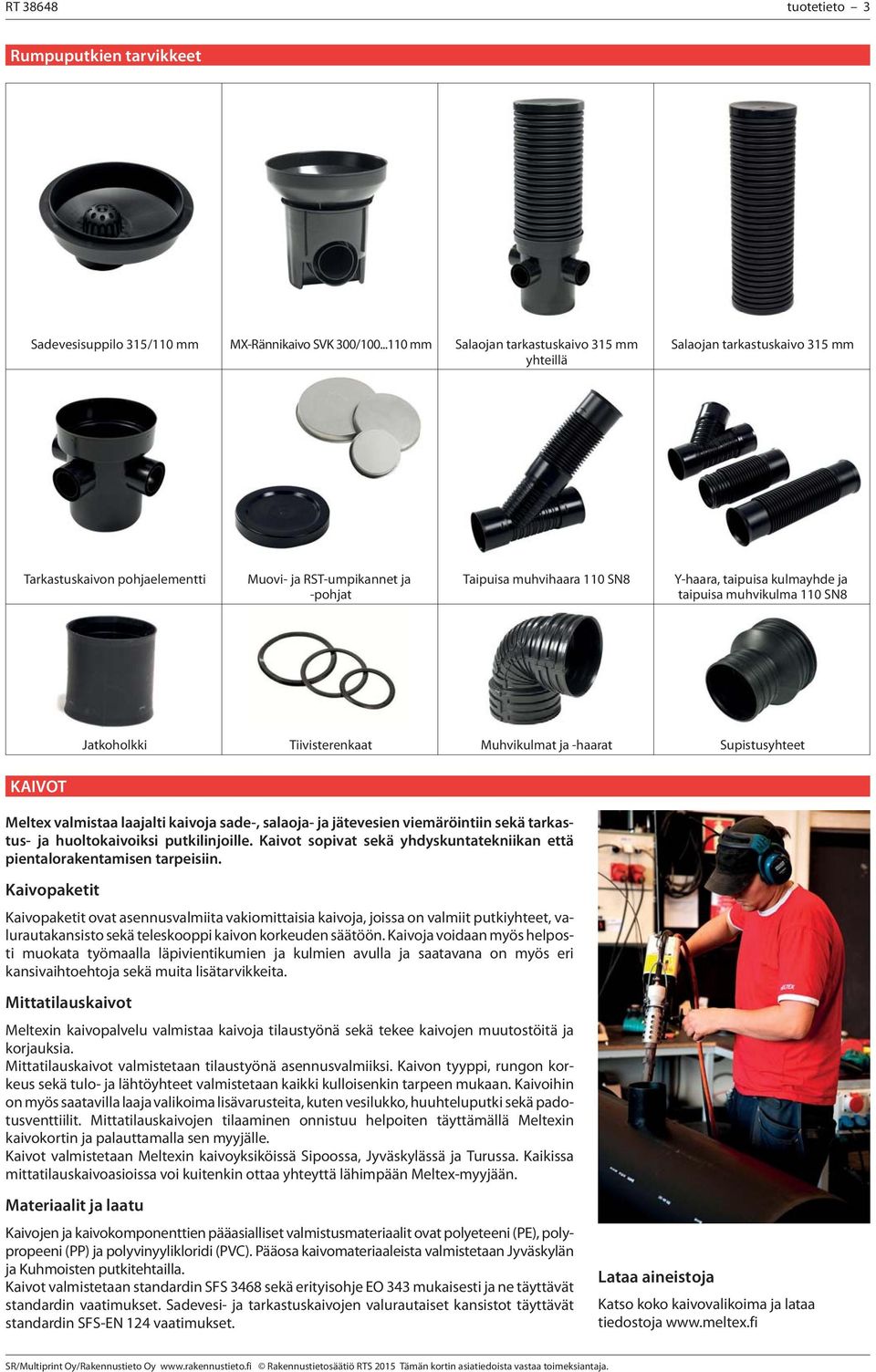

3 RT tuotetieto 3 Rumpuputkien tarvikkeet Sadevesisuppilo 315/110 mm MX-Rännikaivo SVK 300/ mm Salaojan tarkastuskaivo 315 mm yhteillä Salaojan tarkastuskaivo 315 mm Tarkastuskaivon pohjaelementti Muovi- ja RST-umpikannet ja -pohjat Taipuisa muhvihaara 110 SN8 Y-haara, taipuisa kulmayhde ja taipuisa muhvikulma 110 SN8 Jatkoholkki Tiivisterenkaat Muhvikulmat ja -haarat Supistusyhteet KAIVOT Meltex valmistaa laajalti kaivoja sade-, salaoja- ja jätevesien viemäröintiin sekä tarkastus- ja huoltokaivoiksi putkilinjoille. Kaivot sopivat sekä yhdyskuntatekniikan että pientalorakentamisen tarpeisiin. Kaivopaketit Kaivopaketit ovat asennusvalmiita vakiomittaisia kaivoja, joissa on valmiit putkiyhteet, valurautakansisto sekä teleskooppi kaivon korkeuden säätöön. Kaivoja voidaan myös helposti muokata työmaalla läpivientikumien ja kulmien avulla ja saatavana on myös eri kansivaihtoehtoja sekä muita lisätarvikkeita. Mittatilauskaivot Meltexin kaivopalvelu valmistaa kaivoja tilaustyönä sekä tekee kaivojen muutostöitä ja korjauksia. Mittatilauskaivot valmistetaan tilaustyönä asennusvalmiiksi. Kaivon tyyppi, rungon korkeus sekä tulo- ja lähtöyhteet valmistetaan kaikki kulloisenkin tarpeen mukaan. Kaivoihin on myös saatavilla laaja valikoima lisävarusteita, kuten vesilukko, huuhteluputki sekä padotusventtiilit. Mittatilauskaivojen tilaaminen onnistuu helpoiten täyttämällä Meltexin kaivokortin ja palauttamalla sen myyjälle. Kaivot valmistetaan Meltexin kaivoyksiköissä Sipoossa, Jyväskylässä ja Turussa. Kaikissa mittatilauskaivoasioissa voi kuitenkin ottaa yhteyttä lähimpään Meltex-myyjään. Materiaalit ja laatu Kaivojen ja kaivokomponenttien pääasialliset valmistusmateriaalit ovat polyeteeni (PE), polypropeeni (PP) ja polyvinyylikloridi (PVC). Pääosa kaivomateriaaleista valmistetaan Jyväskylän ja Kuhmoisten putkitehtailla. Kaivot valmistetaan standardin SFS 3468 sekä erityisohje EO 343 mukaisesti ja ne täyttävät standardin vaatimukset. Sadevesi- ja tarkastuskaivojen valurautaiset kansistot täyttävät standardin SFS-EN 124 vaatimukset. Lataa aineistoja Katso koko kaivovalikoima ja lataa tiedostoja

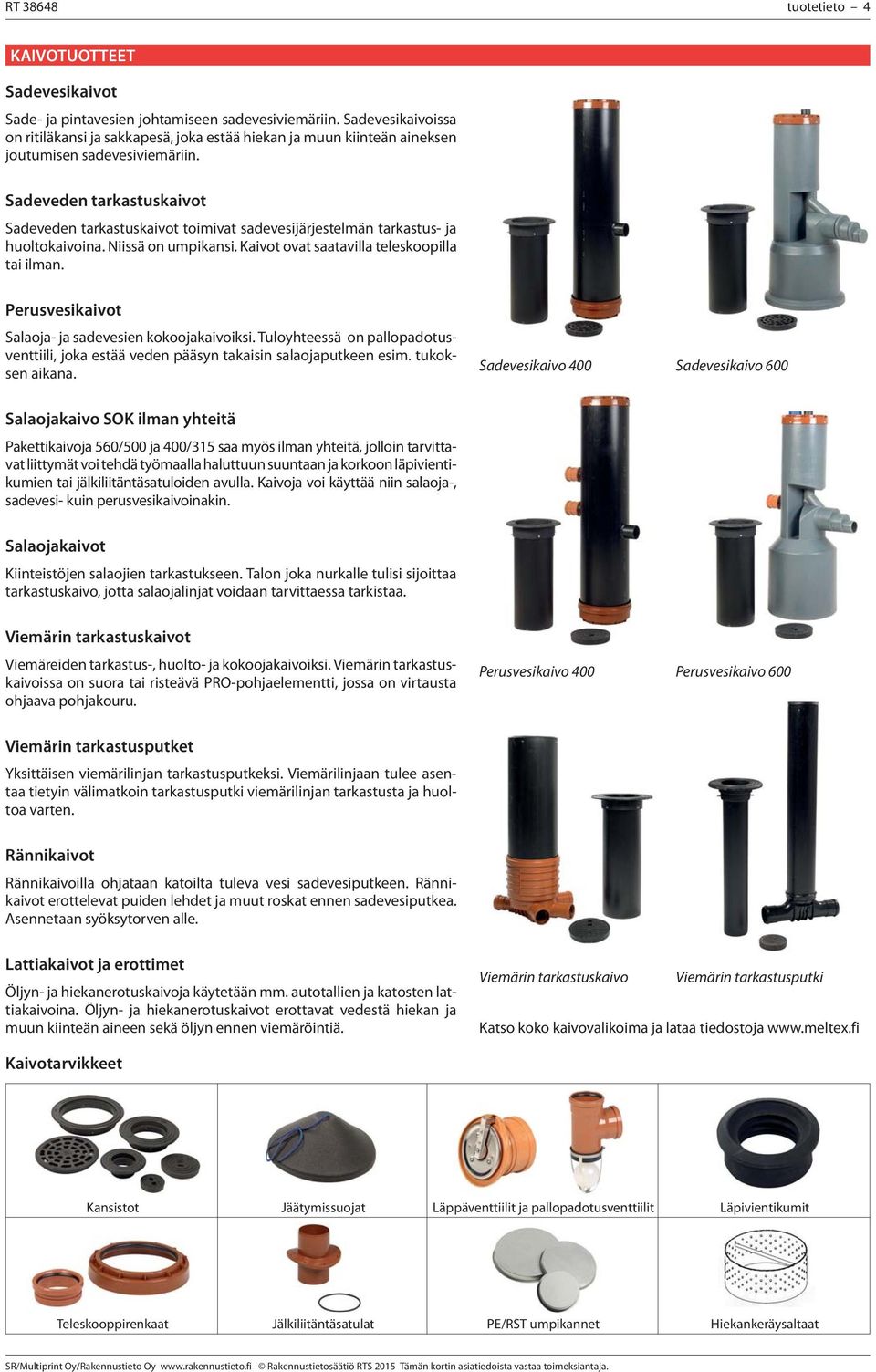

4 RT tuotetieto 4 KAIVOTUOTTEET Sadevesikaivot Sade- ja pintavesien johtamiseen sadevesiviemäriin. Sadevesikaivoissa on ritiläkansi ja sakkapesä, joka estää hiekan ja muun kiinteän aineksen joutumisen sadevesiviemäriin. Sadeveden tarkastuskaivot Sadeveden tarkastuskaivot toimivat sadevesijärjestelmän tarkastus- ja huoltokaivoina. Niissä on umpikansi. Kaivot ovat saatavilla teleskoopilla tai ilman. Perusvesikaivot Salaoja- ja sadevesien kokoojakaivoiksi. Tuloyhteessä on pallopadotusventtiili, joka estää veden pääsyn takaisin salaojaputkeen esim. tukoksen aikana. Sadevesikaivo 400 Sadevesikaivo 600 Salaojakaivo SOK ilman yhteitä Pakettikaivoja 560/500 ja 400/315 saa myös ilman yhteitä, jolloin tarvittavat liittymät voi tehdä työmaalla haluttuun suuntaan ja korkoon läpivientikumien tai jälkiliitäntäsatuloiden avulla. Kaivoja voi käyttää niin salaoja-, sadevesi- kuin perusvesikaivoinakin. Salaojakaivot Kiinteistöjen salaojien tarkastukseen. Talon joka nurkalle tulisi sijoittaa tarkastuskaivo, jotta salaojalinjat voidaan tarvittaessa tarkistaa. Viemärin tarkastuskaivot Viemäreiden tarkastus-, huolto- ja kokoojakaivoiksi. Viemärin tarkastuskaivoissa on suora tai risteävä PRO-pohjaelementti, jossa on virtausta ohjaava pohjakouru. Perusvesikaivo 400 Perusvesikaivo 600 Viemärin tarkastusputket Yksittäisen viemärilinjan tarkastusputkeksi. Viemärilinjaan tulee asentaa tietyin välimatkoin tarkastusputki viemärilinjan tarkastusta ja huoltoa varten. Rännikaivot Rännikaivoilla ohjataan katoilta tuleva vesi sadevesiputkeen. Rännikaivot erottelevat puiden lehdet ja muut roskat ennen sadevesiputkea. Asennetaan syöksytorven alle. Lattiakaivot ja erottimet Öljyn- ja hiekanerotuskaivoja käytetään mm. autotallien ja katosten lattiakaivoina. Öljyn- ja hiekanerotuskaivot erottavat vedestä hiekan ja muun kiinteän aineen sekä öljyn ennen viemäröintiä. Viemärin tarkastuskaivo Viemärin tarkastusputki Katso koko kaivovalikoima ja lataa tiedostoja Kaivotarvikkeet Kansistot Jäätymissuojat Läppäventtiilit ja pallopadotusventtiilit Läpivientikumit Teleskooppirenkaat Jälkiliitäntäsatulat PE/RST umpikannet Hiekankeräysaltaat

5 RT tuotetieto 5 SALAOJA- JA SADEVESIJÄRJESTELMÄT Salaojitustuotteet 1. Tuplasalaojaputki 110/95 mm SN4, SN8 tai Salaojaputki MX110/98 mm SN8 taipuisa 2. Salaojan tarkastuskaivo 315x1000 tai 315x1330 mm 3. Taipuisat SN8 liitososat tuplaputkille 4. Perusvesikaivopaketti 400/315 tai 600/ Sokkelilevy 6. Suodatinkangas Sadevesijärjestelmän tuotteet 7. Tuplasadevesiputki110/95mm SN4, SN8 tai Sadevesiputki SV110/98 mm SN8 taipuisa 8. MX-Rännikaivo 300/ Sadevesisuppilo 315/ Tiivisterenkaat 110 mm 3. Taipuisat SN8 liitososat tuplaputkille 11. Sadevesikaivot ritiläkansilla (ks. kaivot) Vesi-, viemäri- ja sähköliittymien putket 12. Paineputki 13. Kaapelinsuojaputki 14. Viemäriputki 15. Viemärintarkastusputki MELTEX SALAOJA- JA SADEVESIJÄRJESTELMÄ Meltex valmistaa pohjarakentamiseen ja perustusten kuivatukseen tarvittavat putket ja kaivot. Perustusten kuivatus Salaojaputkisto kuivattaa rakennuksen perustuksia johtamalla sadevedet pois seinustoilta ja perustusten läheltä. Salaojitus suojaa siten perustuksia ja rakenteita kosteus-, home- ja routavaurioilta. Salaojajärjestelmän muodostavat seinustoille tulevat, rei'itetyt salaojaputket sekä talon nurkkiin tulevat salaojan tarkastuskaivot, joista voidaan tarkistaa järjestelmän toimivuus sekä tarvittaessa huoltaa putkistoa. Sokkelilevy suojaa perusmuuria kosteudelta ja sallii seinärakenteesta kondensoituvan kosteuden kuivumisen. Suodatinkangas pitää maa-ainekset erillään estäen hiekkaa sekoittumasta salaojasoraan ja tukkimasta salaojaputkistoa. Sadevesijärjestelmä taas kuljettaa katolta ja piha-alueilta tulevat sadevedet hallitusti pois ja vähentää lammikoiden syntyä ja hulevesien tulvimista. Sadevesijärjestelmään kuuluu syöksyputkien alle tulevat rännikaivot, joista vesi johdetaan edelleen sadevesiputkeen. Piha-alueilta voidaan kerätä sadevesiä myös ritiläkantisten sadevesikaivojen sekä linjakuivatuskanavien avulla. Lopulta sekä salaoja- ja sadevesiputkisto kootaan perusvesikaivoon, josta vesi johdetaan edelleen kunnalliseen sadevesiviemäriin. Mikäli alueella ei ole kunnallista sadevesiviemäriä, voidaan vedet johtaa esimerkiksi avo-ojaan. Meltex salaoja- ja sadevesijärjestelmä Meltex salaoja- ja sadevesijärjestelmä sisältää kaikki putki- ja kaivotarvikkeet toimivan perustusten kuivatusjärjestelmän rakentamiseksi. Putkia on saatavana sekä jäykkänä tuplaputkena, joka on jämäkkä ja helppo asentaa, sekä taipuisana putkena, joka on taipuisuutensa ansiosta helppo asentaa kohteisiin, joissa on paljon esimerkiksi kulmia ja erkkereitä. Asennus Meltex salaoja- ja sadevesijärjestelmien asennus voidaan tehdä RIL : Rakennuspohjan ja tonttialueen kuivatus -ohjeen mukaisesti. Laatu Meltex salaoja- ja sadevesiputket sekä pihakaivot valmistetaan Suomessa Meltexin tehtailla ja ne täyttävät voimassa olevien standardien vaatimukset. Viimeisimmät vaatimustenmukaisuusvakuutukset ja muut dokumentit ovat ladattavissa Sadevesien viivytys, kerääminen ja imeytys Meltexin valikoimasta löytyvät säiliöratkaisut niin sadeveden keräämiseen hyötykäyttöön kuin virtaaman viivyttämiseen ennen kunnallistekniikkaa, sekä imeyttämiseen maaperään. Katso tuotteet

6 RT tuotetieto 6 MEGADRAIN- JA DC-SALAOJAMATOT, SUPERSTOP -BENTONIITTINAUHA SEKÄ DUAL SEAL -BENTONIITTIMATTO Megadrain- ja DC-salaojamatot lisätietoa sivulla 7 Tasakatot Pysäköintikannet Salaojamatot ovat yhdistelmärakenteita, joissa on suuri vedenvirtauskyky. Ne koostuvat geoverkosta, jonka yhdellä tai molemmilla puolilla on suodatinkangas. Käyttökohteita ovat esimerkiksi pysäköintihallit, tasakatot, terassit, tukimuuri-, kellarija seinäsalaojitus sekä täyttömaiden peittäminen mm. kaatopaikoilla. TenCate Polyfelt TS TenCate Polyfelt DC Megadrain TenCate Polyfelt DC TenCate Geosyntheticsin Megadrain-salaojamatot on tarkoitettu suurten vesimäärien johtamiseen kohteissa, joissapintakuormat ja kaltevuudet ovat pieniä. TenCate Polyfelt DC Megadrain TenCate Polyfelt TS TenCate Polyfelt TS DC-salaojamatot käyvät lisäksi kohteisiin, joissa pintakuormat ovat suuria. Perustukset Superstop -bentoniittinauha lisätietoa sivulla 8 Superstop -bentoniittinauha on bentoniittisavesta valmistettu vesiturpoava tiivistenauha, jota käytetään monissa maanpinnan alapuolisissa betonielementtien asennuksissa. Käyttökohteita ovat esim. betonin työsaumat maanpinnan alaisissa seinissä, maanalaiset holvit, tunnelit, jätevedenpuhdistamot, vedenpuhdistamot ja betonielementtijärjestelmät. Dual Seal -bentoniittimatto lisätietoa sivulla 9 Dual Seal -on HDPE-bentontoniittimatto. Bentoniitti on luonnon savimineraali, joka kastuessaan paisuu ja muuttuu paineen alla käytännössä nestettä läpäisemättömäksi. Paisumisominaisuuksiensa ansiosta bentoniittimatto on pienten läpivientien ja vaurioitumisien osalta ns. itsepaikkautuva. Bentoniittimatolla on erittäin hyvä jäätymis- ja sulamiskestävyys sekä kuivumis- ja kastumiskestävyys.

7 RT tuotetieto 7 Megadrain-salaojamatto Käyttökohteet Megadrainille on ominaista erittäin suuri vedenvirtauskyky vaakatasossa erityisesti alhaisilla pintakuormituksilla. Siksi sitä käytetään kohteissa, joissa pitää johtaa suuria vesimääriä, mutta pintakuormat ja/tai kaltevuudet ovat pieniä. Käyttökohteita ovat esim. tasakatot, kattopuutarhat, terassit, urheilukentät, täyttömaiden peittäminen sekä tukimuuri-, kellari- ja seinäsalaojitus. Asennus Salaojamattorulla asennetaan pituussuunnassa kaltevuuden suuntaisesti. Mattoa voi leikata veitsellä. Ominaisuudet (standardi) Tuotetyyppi Suodatinkangas toisella Suodatinkangas molemmilla puolilla puolella Raaka-aine PP (yksikuituinen matto) + UV-stabiloitu PP (suodatinkangas) Salaojamatto Vedenvirtaama kankaan tasossa, l/ms (EN ISO 12958) i=1 20kPa 50 kpa i = 0,04 20 kpa 50 kpa 2,40 2,20 0,45 0,40 5,30 2,70 1,20 0,50 1,10 1,00 0,13 0,12 2,20 2,00 0,40 0,35 3,0 2,0 0,50 0,40 5,20 2,50 1,10 0,50 Paksuus, mm (EN ISO ) 2 kpa , Vetolujuus, kn/m (EN ISO 10319) 8/8 9/9 17/18 17/18 17/18 18/19 Suodatinkangas Tuotetyyppi Mekaanisesti sidottu jatkuvakuituinen polypropeeni Kartiopudotuskoe, mm (EN ISO 13433) 25 Vetolujuus, kn/m (EN ISO 10319) 8/9 Puhkaisulujuus, kn (EN ISO 12236) 1,35 Aukkokoko, mm (EN ISO 12956) 0,095 Vedenläpäisevyys vertikaalinen, 110 l/m 2 s (EN ISO 11058, h=50 mm) Maton sivuissa on 100 mm:n levyinen kangasreuna, jolla taataan paneelien yhtenäinen liitospinta. Paneelien suuntainen (vedenvirtauksen suuntainen) puskusauma on tarpeen. Kangas suojataan tuulta vastaan hitsaamalla tai lisäämällä maata päälle. Poikittaisliitokset limitetään vähintään 100 mm ja voidaan varmistaa hitsaamalla. DC-salaojamatto TenCate Polyfelt DC on geokomposiitti, jossa on geoverkko ja suodatinkangas yhdellä tai molemmilla puolilla. DC:ssä oleva kova geoverkko kestää pienen kokoonpuristuvuutensa takia suurta kuormitusta. Se sopii hyvin esimerkiksi pysäköintihalleihin. Megadrain ja DC ovat käyttötarkoituksiltaan hyvin samanlaisia. Suurin ero on geoverkon kokoonpuristuvuudessa ja vedenvirtauskyvyssä. Lisää tuotetietoja on TenCaten sivuilla Ominaisuudet (standardi) DC 401E DC 601E DC 402E DC 602E Tuotetyyppi Geokomposiitti = geoverkko + suodatinkangas Suodatinkangas toisella puolella Suodatinkangas molemmilla puolilla Raaka-aine Geoverkon materiaali HDPE, suodatinkankaan UV-stabiloitu PP Salaojamatto Vedenvirtaama q (läpäisykyky) konesuunta, l/ms (EN ISO 12958) 20 kpa i=1 50kPa 200 kpa 400 kpa 20 kpa i = 0,1 50 kpa 100 kpa 200 kpa Paksuus, mm (EN ISO 9863) 2kPa 20 kpa 200 kpa Vetolujuus MD/CD, kn/m (EN ISO 10319) 1,26 1,11 0,76 0,43 0,23 0,20 0,13 0,10 4,5 4,3 4,0 1,91 1,71 1,30 0,90 0,43 0,39 0,30 0,20 6,3 6,1 5,8 0,62 0,51 0,35 0,24 0,11 0,09 0,06 0,04 5,2 4,8 4,2 1,40 1,25 1,00 0,65 0,30 0,27 0,18 0,16 6,6 6,4 6,0 12/9 13/10 19/17 20/17 Venymä MD/CD, % (EN ISO 10319) 50/50 50/50 50/50 50/50 Paksuus kuorman (100 kpa) alla 4,0 6,0 25 vuoden jälkeen, mm (EN 1897) Suodatinkangas Tuotetyyppi Mekaanisesti sidottu jatkuvakuituinen polypropeeni Vedenläpäisevyys kankaan tasossa, 90 l/m 2 s (EN ISO 11058) Puhkaisulujuus, kn (EN ISO 12236) 1,4 Aukkokoko, mm (EN ISO 12956) 0,10 Kartiopudotuskoe, mm 30 (EN ISO 13433)

8 RT tuotetieto 8 Superstop -bentoniittinauha Superstop on vesiturpoava tiivistenauha, jonka toiminta perustuu puhtaaseen natriumbentoniittiin. Kun nauha joutuu kosketuksiin veden kanssa, bentoniittisavi absorboi vesimolekyylejä, jolloin sen tilavuus kasvaa. Pienet bentoniittihiutaleet dispergoituvat ja tunkeutuvat halkeamiin ja onkaloihin. Superstop turpoaa tilavuudeltaan enintään noin kolminkertaiseksi alkuperäisestä mitastaan. Kun materiaali on paikoillaan, se painuu betonia vasten ja estää veden pääsyn läpi. Tiiviys paranee hydrostaattisen paineen kohotessa. Superstop voi kuivua ja turvota uudelleen lukemattomia kertoja. Superstopin edut Suuri paisumiskyky Saatavana kaksi teollisuusstandardien mukaista paksuutta: 13 mm (1/2") ja 19 mm (3/4") Tiivistää tehokkaasti ja pysyvästi 33 vesipatsasmetriin asti Varmistaa onkaloiden ja halkeamien tiivistymisen Nopea ja helppo asentaa, limitystä tai hitsausta ei tarvita Kevyellä sateella vain minimaalinen esikostuttava vaikutus Superstop-materiaaliin Esimerkiksi rakenteen liikkumisesta johtuvat asettumishalkeamat eivät vaikuta Superstop-materiaalin tiiviyteen. Rakenne ja toimintaperiaate Bentoniittisavi koostuu tiheästi pakkautuneista ionivarautuneista mikroskooppisen pienistä hiutaleista. Näiden hiutaleiden välillä on positiivisten ja negatiivisten varausten muodostamia eroja. Varausten keskinäinen vaikutus vetää vesimolekyylejä puoleensa. Kun vesi joutuu kosketuksiin Superstop-materiaalin kanssa, molekyylit kiilaavat itsensä bentoniittihiutaleiden väliin, jolloin hiutaleet erkanevat toisistaan paisuessaan (kuva 1). Hydratoituneet bentoniittihiutaleet muodostavat lähes läpäisemättömän labyrintin, joka estää lisäkosteuden tunkeutumisen sisään (kuva 2). Hydrostaattisen paineen kohdistuessa bentoniittiin hiutaleet pakkautuvat tiiviimmin ja aikaansaavat kuulaventtiili-ilmiön, jolloin paineen kohoaminen parantaa tiiviyttä. Käyttökohteet Superstop soveltuu useimpiin maanpinnan alapuolisiin asennuksiin. Sopivia käyttökohteita ovat: Betonin työsaumat maanpinnan alaisissa seinissä Maanpinnan yläpuoliset rakenteiden liitokset pohjalaattaan Vedenpuhdistamot Maanalaiset holvit Tunnelit Jätevedenpuhdistamot Betonielementtijärjestelmät. 1/2 Superstop on suositeltava urakoitsijoille. Se voidaan sijoittaa ulomman teräsrivin ulkopuolelle. On huolehdittava, että ulkoreunaan jää vähintään 25 mm:n etäisyys (perustuu min. 210 kg/cm 2 pintapaineeseen). Ulomman teräsrivin ulkopuolelle asennettu Superstop suojaa teräkset ennenaikaiselta ruostumiselta. 3/4 Superstop on tarkoitettu markkina-alueille, joilla tämä koko on perinteisesti käytössä. On varmistettava, että ulkoreunaan jää vähintään 50 mm:n etäisyys (perustuu min. 210 kg/cm 2 pintapaineeseen). Rajoitukset Superstop-tiivistettä tulee käyttää vain kohteissa, joissa pohjavesi ei ole saastunut. Jos tiiviste saattaa joutua kosketuksiin suolaveden tai saastuneen veden kanssa, ota yhteys Meltex Oy:n tekniseen neuvontaan. Superstop-tiivisteen tulee olla täysin betonivalun sisällä niin, että sen ympärillä on joka puolella vähintään 25 mm (1/2 versio) tai 50 mm (3/4 versio) suojabetonikerros. Jos vedelle alttiina ollut Superstop-tiiviste on hydratoitunut ja turvonnut merkittävästi, sen tulee antaa kuivua hyvin ennen valua. Tiiviste tulee kiinnittää mekaanisesti 300 mm välein, jotta se ei pääse siirtymään valun yhteydessä. Kuva 1 Kuva 2 Aktivoituneita bentoniittihiutaleita vedessä Bentoniittihiutaleita Superstop kuivana ja kolmen päivän kostumisen jälkeen. Fysikaaliset ominaisuudet Testimenetelmä Ominaistiheys 1,74 ASTM D-71 Pehmenemispiste 100 o C ASTM D-30 Leimahduspiste ei ole ASTM D Asennuslämpötila-alue o C Käyttölämpötila-alue o C Väri Harmaa Kuorimislujuus 31,5 kg Venymä-% rikkoutumiseen 50 % ASTM D-638 tyyppi 4 Veden virtaus betonisauman läpi 30 m vesipatsaan paineessa Ei virtausta ASTM D-751 menetelmä A Paine kg/cm 2 Veden kork. (m) Testin kesto (t) Testin kokonaiskesto (t) Tulos 0,35 3, ei veden tunkeutumista 0,70 7, ei veden tunkeutumista 1,05 10, ei veden tunkeutumista 1,40 14, ei veden tunkeutumista 1,75 17, ei veden tunkeutumista 2,10 21, ei veden tunkeutumista 2,45 24, ei veden tunkeutumista 2,81 28, ei veden tunkeutumista 3,16 31, ei veden tunkeutumista Testimateriaali Superstop 1/2, testauslaitos WJE Inc., testaustiedosto nro

9 RT tuotetieto 9 Dual Seal -bentoniittimatto Dual Seal -vedeneristekalvossa yhdistyvät HD-polyeteenin (HDPE) lujuus, kemikaalien- ja puhkeamisenkestävyys sekä natriumbentoniittisaven itsetiivistymisominaisuudet. Tuotteiden laadun, asennuksen helppouden ja lyhyen valmisteluajan ansiosta Dual Seal -tuotteita käytetään kautta maailman veden imeytymisen estämiseen maanpinnan alaisiin rakenteisiin kaikenlaisissa rakennus- ja maanrakennuskohteissa. Jos vesi pääsee vaurioituneeseen HDPE-kalvoon, natriumbentoniitti alkaa reagoida veden kanssa ja paikkausprosessi alkaa. Jonkin ajan kuluttua koko vaurioitunut alue on paisuneen natriumbentoniitin peittämä ja vesitiiviys on 100-prosenttinen. Dual Seal -järjestelmän edut Itsekorjautuva Estää veden kulkeutumisen kalvon ja betonipintojen väliin Hydrostaattisen paineen kesto 46 m vesipatsasta Odotettu kestoikä yli 100 vuotta Hyvä puhkeamiskestävyys Myrkytön ja ympäristöystävällinen Nopea ja helppo asentaa tuoreen betonin pinnalle Ei vaadi pohjustusta eikä saumojen hitsausta Asennuslämpötila o C. Dual Seal -valikoima Dual Seal -kalvotyypit ovat Standard, Saltwater ja Lagging Grade (LG). Dual Seal LG on suunniteltu erityisesti pohjabetoniasennuksiin tai kohteisiin, joissa ruiskubetonointi tehdään suoraan kalvon pinnalle. Saltwater-tyyppi soveltuu suola- ja/tai murtovesiolosuhteisiin. Natriumbentoniitti, granulaatit, kosteussulut, itsepaisuva massa ja muut tarvikkeet täydentävät Dual Seal -järjestelmän. Käyttökohteet Tyypillisiä käyttökohteita ovat maanpinnan alaiset rakennuskohteet, kuten maanalaiset seinät, kannella katetut tunnelit, pohjalaatat ja valetut Iiikennetunnelit. Fysikaaliset ominaisuudet Toimituskoko Väri Kalvon kokonaispaksuus Kalvon paisumiskapasiteetti (natriumbentoniitti) Mikro-organismien kestävyys (bakteerit, sienet, levä, home) Jäätymis-/sulamisjaksot 1,22 x 7,32 m rullissa harmaa / musta 3,5...4 mm noin 6-kertaiseksi ei vaikutusta ei vaikutusta ennen asennusta eikä sen jälkeen o C ei saa niellä Testimenetelmä D638 tyyppi 4 Dumbell Asennuslämpötila Myrkyttömyys Venymä-% kalvon rikkoutumiseen 700 % FTMS 101 B Vetolujuus, kalvo (N/mm 2 ) 27,50 ASTM D412 Puhkaisukestävyys 43 kg ASTM D751 Hydrostaattisen paineen kesto 46 m Veden tunkeutuminen kalvon alle ei tunkeutumista Veden tunkeutuminen saumoista ei tunkeutumista, välitön tiiviys Hydraulinen läpäisevyys (koko kalvo) 2,7 x cm/s HDPE ja natriumbentoniitti on laminoitu yhteen lujaksi kalvoksi, joka on helppo asentaa. 1. Vettä pääsee sisään 2. Bentoniittihydratoituu ja estää lisäveden pääsyn 3. Vettä ei pääse kalvon ja betonin väliin

10 RT tuotetieto 10 ERISTETYT PUTKISTOT Lämmönjakohuone MX-4-Flex MX-4-Flex MX-Saniflex MX-4-Flex MX-4-Flex MX-Radiflex Haaroituskaivo MX-4-Flex Meltex valmistaa eristettyjä putkia lämmönsiirtoon ja käyttöveden johtamiseen rakennusten välillä. Putkielementit toimitetaan määrämittaisina ja asennusvalmiina. Käyttökohteita Omakotitalot, autotallit, kesämökit Rivi- ja kerrostalot Hakelämmityskeskukset jne. Lämmitys- ja käyttövesiputkitukset rakennusten välillä Lämmitys- ja jäähdytysverkostot Jäätymätön vesijohto Maalämmön siirtoputki Kerrosrakenne ja materiaalit Korrugoitu suojaputki mahdollistaa suuren rengasjäykkyyden mutta taipuisan rakenteen. Suojakuori valmistetaan polyeteenistä (PE). Eristeenä toimiva ristiinsilloitettu umpisoluinen PEX-solumuovi takaa putkille hyvät lämmöneristysarvot (0,037 W/mK) sekä joustavan rakenteen. PEX-solumuovi palautuu nopeasti muodonmuutoksista ja umpinainen solurakenne estää veden imeytymisen. PEX-solumuovieristettä ei ole kiinnitetty suoja- eikä virtausputkeen, joten putken lämpölaajeneminen tapahtuu ongelmitta. Virtausputket ovat käyttötarkoituksen mukaan joko PEX-putkia tai PE-putkia. Putkielementtien sijoittaminen Eristettyjen putkien taipuisan rakenteen ansiosta kaivannot voidaan toteuttaa joustavasti kulloisenkin rakennuskohteen tarpeen mukaan. Taipuisalla putkella voi kiertää esteet, myös putken tuonti rakennuksen sisään onnistuu kätevästi putkien taivutussäteet huomioiden. Tuotteita yhdistelmällä toimiva järjestelmä Eristettyjä putkia voidaan yhdistellä rakennuskohteessa energia- ja kustannustehokkaan asennuksen ja käytön saavuttamiseksi. Useita taloja liitettäessä putket voidaan kytkeä suoraan lämmönjakohuoneeseen tai tarvittaessa putkilinjoja voidaan jakaa haaroituskaivon avulla. Kaksi- ja neliputkielementtejä hyödyntämällä saavutetaan aika- ja kustannussäästöjä myös asennuksessa. Asennus Kestävän rakenteen ja hyvän eristyskyvyn ansiosta putket eivät vaadi suuria maansiirtotöitä. Taipuisien putkien asentaminen ja käsittely on helppoa; putki voidaan asentaa pitkinä linjoina ja esteet on helppo kiertää ilman turhia liitoskohtia. Putki pysyy purkamisen jälkeen suorana ja rakenne kestää asennukset hyvin myös pakkasella. Asennusohje osoitteessa Meltex eristettyjen putkien asennuksessa voidaan myös soveltaa RIL : Maahan ja veteen asennettavat kesto- ja muoviputket -ohjetta putkiluokan SN4 mukaisesti. Lisätarvikkeet Putkien päätyhatut, putkiliittimet, lämmityskaapelin jatkos- ja loppupäätepakkaukset, haaroituskaivot. Katso tuote- ja kokovalikoima:

11 RT tuotetieto 11 ERISTETYT PUTKISTOT MX-Arctiflex Lämpöeristetty paineputki itsesäätyvällä tai vakiovastuslämpökaapelilla. Itsesäätyvän lämpökaapelin suurin linjapituus yhdellä sähkösyötöllä on 100 m. Vakiovastuskaapeli mahdollistaa jopa useiden satojen metrien linjapituudet yhdellä sähkösyötöllä. Saatavilla myös ilman lämpökaapelia. Käyttökohteet Kylmän käyttöveden jakelu, vesijohdoksi tai paineviemäriksi kohteisiin, joissa on jäätymisen riski. Materiaalit PE-paineputki Ø mm, paineluokka PN 10 (1,0 MPa), ristiinsilloitettu PEX-solumuovieriste, taipuisa PE-suojaputki Ø mm. MX-Maalämmön siirtoputki Lämpöeristetty paineputki lämpökaivon ja lämpöpumpun välisiin vaaka-asennuksiin. Materiaalit PE-paineputki Ø mm, paineluokka PN 10 (1,0 MPa), ristiinsilloitettu PEX-solumuovieriste, taipuisa PE-suojaputki Ø mm. MX-Radiflex ja MX-Saniflex Lämpöeristetty ristiinsilloitettu PEX-A putki. Yksi- (single) tai kaksivirtausputkielementit (twin). PEX-A virtausputki omaa erinomaiset lämpötekniset ominaisuudet. MX-Radiflex ja MX-Saniflex-putkistot kestävät hyvin kemikaaleja ja ovat korroosiovapaita. Käyttökohteet Rakennusten ulkopuolisiin käyttö- ja lämmitysveden putkituksiin. Kerros- ja rivitaloalueiden, omakotitalojen ja maatilojen lämmitysja käyttövesiputkistoksi. Soveltuu myös hyvin teollisuuskohteisiin kemikaalien sietokyvyn ansiosta. MX-Radiflex lämmitysvedelle Happidiffuusiosuojattu ristiinsilloitettu punainen PEX-A putki Ø mm, paineluokka PN6 (0,6 MPa), lämmönkesto 90 C, ristiinsilloitettu PEX-solumuovieriste, taipuisa PE-suojaputki Ø mm. MX-Saniflex käyttövedelle Ristiinsilloitettu valkoinen PEX-A putki Ø mm, paineluokka PN 10 (1,0 MPa), lämmönkesto 75 C (hetkellisesti 95 C), ristiinsilloitettu PEX-solumuovieriste, taipuisa PE-suojaputki Ø mm. MX-4-Flex PN 6/PN10 Neliputkinen elementti lämpökanaaliin lämpöjohdoille ja käyttöveden johtamiseen. Neliputkinen rakenne mahdollistaa eristetyn putkiston asentamisen vähemmällä työllä pienempään tilaan. Kaksi virtausputkea käyttövedelle ja kaksi lämmönsiirtoon. Materiaalit PEX-A-käyttövesiputket (sani) Ø mm (PN10) PEX-A-happidiffuusiosuojatut lämmitysvesiputket (radi) 2 x 25 mm tai 2 x 32 mm (PN6). Ristiinsilloitettu PEX-solumuovieriste, taipuisa PE-suojaputki Ø 160 mm.

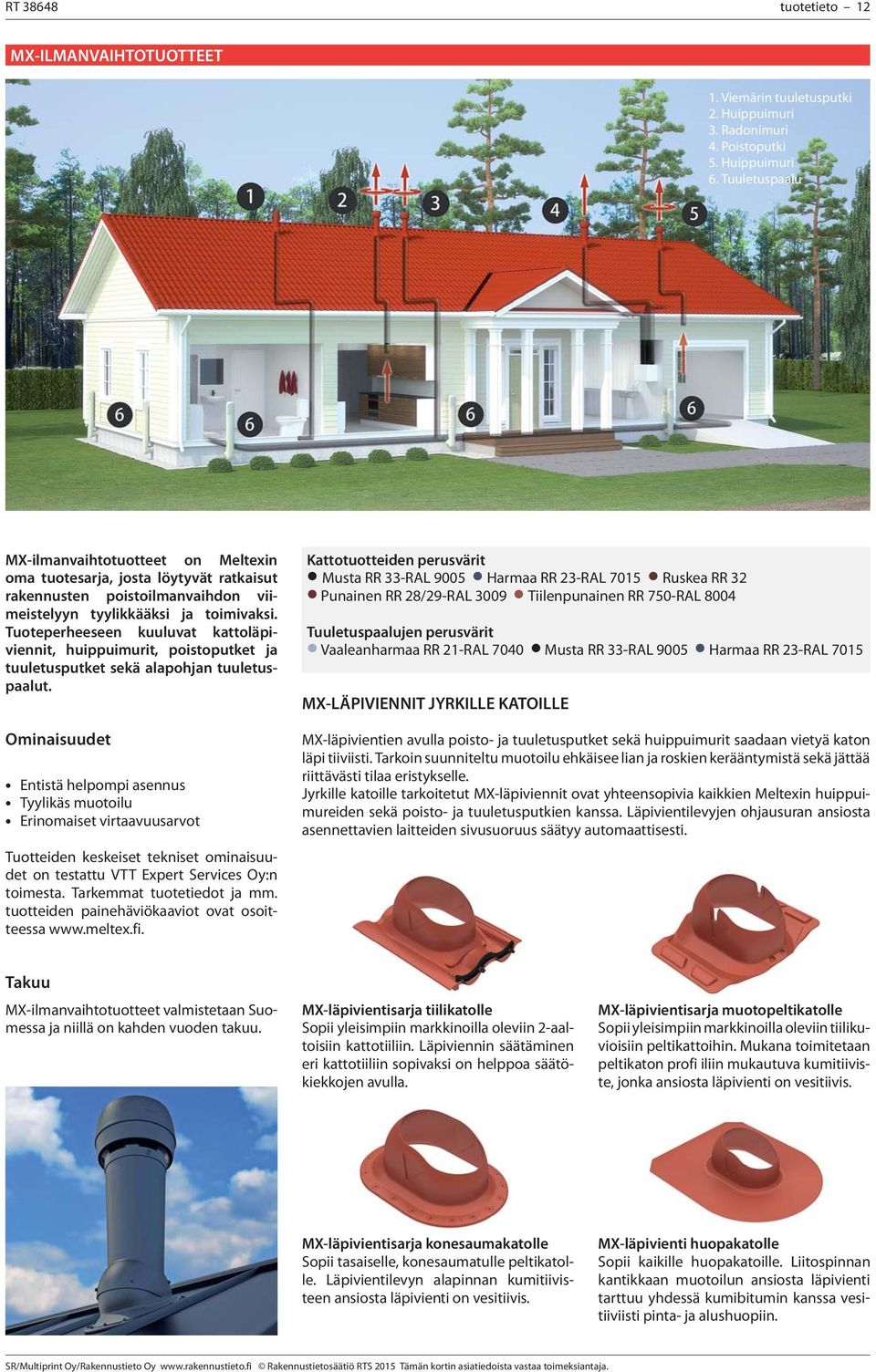

12 RT tuotetieto 12 MX-ILMANVAIHTOTUOTTEET 1. Viemärin tuuletusputki 2. Huippuimuri 3. Radonimuri 4. Poistoputki 5. Huippuimuri 6. Tuuletuspaalu MX-ilmanvaihtotuotteet on Meltexin oma tuotesarja, josta löytyvät ratkaisut rakennusten poistoilmanvaihdon viimeistelyyn tyylikkääksi ja toimivaksi. Tuoteperheeseen kuuluvat kattoläpiviennit, huippuimurit, poistoputket ja tuuletusputket sekä alapohjan tuuletuspaalut. Ominaisuudet Entistä helpompi asennus Tyylikäs muotoilu Erinomaiset virtaavuusarvot Tuotteiden keskeiset tekniset ominaisuudet on testattu VTT Expert Services Oy:n toimesta. Tarkemmat tuotetiedot ja mm. tuotteiden painehäviökaaviot ovat osoitteessa Kattotuotteiden perusvärit Musta RR 33-RAL 9005 Harmaa RR 23-RAL 7015 Ruskea RR 32 Punainen RR 28/29-RAL 3009 Tiilenpunainen RR 750-RAL 8004 Tuuletuspaalujen perusvärit Vaaleanharmaa RR 21-RAL 7040 Musta RR 33-RAL 9005 Harmaa RR 23-RAL 7015 MX-LÄPIVIENNIT JYRKILLE KATOILLE MX-läpivientien avulla poisto- ja tuuletusputket sekä huippuimurit saadaan vietyä katon läpi tiiviisti. Tarkoin suunniteltu muotoilu ehkäisee lian ja roskien kerääntymistä sekä jättää riittävästi tilaa eristykselle. Jyrkille katoille tarkoitetut MX-läpiviennit ovat yhteensopivia kaikkien Meltexin huippuimureiden sekä poisto- ja tuuletusputkien kanssa. Läpivientilevyjen ohjausuran ansiosta asennettavien laitteiden sivusuoruus säätyy automaattisesti. Takuu MX-ilmanvaihtotuotteet valmistetaan Suomessa ja niillä on kahden vuoden takuu. MX-läpivientisarja tiilikatolle Sopii yleisimpiin markkinoilla oleviin 2-aaltoisiin kattotiiliin. Läpiviennin säätäminen eri kattotiiliin sopivaksi on helppoa säätökiekkojen avulla. MX-läpivientisarja muotopeltikatolle Sopii yleisimpiin markkinoilla oleviin tiilikuvioisiin peltikattoihin. Mukana toimitetaan peltikaton profi iliin mukautuva kumitiiviste, jonka ansiosta läpivienti on vesitiivis. MX-läpivientisarja konesaumakatolle Sopii tasaiselle, konesaumatulle peltikatolle. Läpivientilevyn alapinnan kumitiivisteen ansiosta läpivienti on vesitiivis. MX-läpivienti huopakatolle Sopii kaikille huopakatoille. Liitospinnan kantikkaan muotoilun ansiosta läpivienti tarttuu yhdessä kumibitumin kanssa vesitiiviisti pinta- ja alushuopiin.

13 RT tuotetieto 13 MX-ILMANVAIHTOTUOTTEET MX-POISTO- JA TUULETUSPUTKET MX-TUULETUSPAALU MX-poistoputki 125 ja 160 MX-poistoputket soveltuvat ilmastointilatteiden ulospuhallushajottimiksi 125 ja 160 mm ilmanvaihtokanaviin. Pienen painehäviön ansiosta poistoilma saadaan kuljetettua tehokkaasti ulos rakennuksesta. Poistoputket ovat varustettu hatulla, joka estää sadeveden pääsyn ilmanvaihtokanavaan. Putken eristys estää jäätymisongelmia. MX-tuuletusputki 110, eristetty MX-tuuletusputki soveltuu viemärin tuuletukseen. Muovinen sisäputki sopii tiiviisti 110 mm viemäriputkeen. Lisävarusteena saatavalla sadehatulla varustettuna MX-tuuletusputkea voidaan käyttää myös radonin ja kattorakenteiden tuuletukseen. Tuuletusputken eristys ehkäisee jäätymisongelmia. MX-tuuletuspaalu 160 MX-tuuletuspaalu soveltuu monenlaisiin käyttötarkoituksiin: kaikentyyppisten rakennusten alapohjien tuulettamiseen, tuloilman ottamiseen sekä osana radontuuletusjärjestelmää. Värivaihtoehtojen ja hillityn muotoilun ansiosta alapohjan tuuletus voidaan toteuttaa rakennuksen julkisivun tyylistä ja ilmeestä tinkimättä. Tuuletuspaalun rakenne estää roskien, lumen ja pieneläinten pääsyn rakennuksen alapohjaan. MX-HUIPPUIMURIT Huippuimureita voidaan käyttää erillispoistona esim. liedeltä tai autotallista, jolloin poistoilmanvaihdon moottori saadaan vesikatolle. Tämä vähentää meluhaittoja, tarvittaessa voidaan käyttää myös äänenvaimennettuja huippuimureita. Putken eristyksen ansiosta ilmanvaihto toimii luotettavasti myös kylmällä ilmalla. MX-huippuimureiden hillityn tyylikäs muotoilu, lukuisat värivaihtoehdot sekä runkoon piilotettu johdotus takaavat tyylikkään lopputuloksen tehokkuudesta tinkimättä. Tuuletuspaalu on helppo asentaa ja säätää kohdilleen. Tuuletuspaalun painehäviö on pieni, paalun poikkipinta-ala on koko matkalta yli 150 cm 2 ja täyttää näin rakennusmääräysten vaatimukset poistoilma-aukon vähimmäiskoon suhteen. Tuuletuspaalun korkeus on 1030 mm, korkeutta voidaan lisätä lisävarusteena saatavien 330 mm jatko-osien avulla. MX-huippuimurit 70/125 ja 120/125 Huippuimurimalli sopii 125 mm ilmastointikanavaan ja on saatavilla kahdessa eri teholuokassa. Energiakustannuksia saadaan pienennettyä valitsemalla sopiva teholuokka, jolloin vältetään ylitehokkaan moottorin käyttö ja rakennuksen turha viileneminen. MX-huippuimurit 120E/125 ja 180E/160, äänenvaimennettu Äänenvaimennettu huippuimuri soveltuu kohteisiin, joissa halutaan minimoida koneellisesta poistoilmanvaihdosta aiheutuva melu. Äänenvaimennetuista huippuimureista 120E/125 sopii 125 mm ilmastointikanavaan ja 180E/160 sopii 160 mm ilmastointikanavaan. MX-radonimuri 110 MX-radonimuri liitetään radonin poistokanavaan ja sillä tehostetaan radonkaasun poistoa lattiarakenteiden alta. Radonin tuuletukseen suunniteltu moottori on energiatehokas eikä se jäähdytä rakennuksen alapohjaa liikaa talvipakkasilla. Radonimurin muovinen sisäputki saadaan liitettyä tiiviisti 110 mm radoninpoistokanavaan. Katso ajantasainen tuotevalikoima ja tekniset tiedot

14 RT tuotetieto 14 TOP-TYÖ- JA LIIKUNTASAUMANAUHAT Kotimaisia Top-saumanauhoja käytetään vesitiiviiden betonivalujen saumojen tiivistämiseen. PVC-muoviset Top-saumanauhat valmistetaan standardin SFS 3919 vaatimusten mukaisesta raaka-aineesta. Käyttökohteet Top-saumanauhoja käytetään betonivalun liikunta- ja työsaumojen tiivistämiseen. Materiaali Top-saumanauhat valmistetaan standardin SFS 3919 täyttävästä PVC-muovilaadusta. Raaka-aineella on hyväksyntä juomavesikäyttöön. Saumanauhan kiinnitys Top-saumanauhat kiinnitetään reunoista Top K -kiinnikkeeillä noin 300 mm:n välein. Top K -kiinnike Vetolujuus ja murtovenymä VTT:n suorittamassa kokeessa testattiin Top-saumanauhojen vetolujuutta, murtovenymää ja alkalien kestoa. Kokeessa käytettiin saumanauhoja Top 6 ja Top 8. Tulokset ovat kuuden kokeen keskiarvoja (Tutkimusselostus RAT 8416). Top U sidelanka harjateräs Top U 108 Top T o C -35 o C Vetolujuus (N/mm 2 ) Murtovenymä (%) Saumanauhan jatkaminen Saumanauhan jatkos tehdään lämmittämällä liitettävät päät kolvilla asteisiksi, jolloin PVC sulaa. Sulat päät painetaan yhteen ja liitoksen annetaan jäähtyä ,5 50 Tyyppi Top 4 Top 6 Top 8 Leveys (mm) Paksuus (mm) 4,0 4,5 4,0 Top 10 Top ,0 5,0 Top PL 8 Top PL ,0 5,0 Top PL ,0 35

15 RT tuotetieto 15 TOP-LIIKUNTASAUMANAUHAT Injektoitava liikunta- ja työsaumanauha Top In 9 Leveys 210 mm, paksuus 5 mm Top In 9 voidaan injektoida mikrosementillä matalalla paineella. Syöttöletku kiinnitetään injektointiletkuun väliholkilla. Letkun on oltava betonissa vähintään 100 mm. Saneerausliikuntasaumanauha Top L 315 Leveys 315 mm, paksuus 4 mm Vesitiiviysnauha kiinnitetään pulttaamalla alustaansa. Soveltuu myös kulmiin. Top L 315:llä ei ole elintarvikeluokitusta. Paksuudet mitattu saumanauhan keskustan vierestä. lattateräs tiivistemassa pultti betoni liikuntasaumanauha TOP STAR -INJEKTOINTILETKU JA TOP IN 9, INJEKTOITAVA LIIKUNTA- JA TYÖSAUMANAUHA Meltex Oy:n injektointituotteilla voidaan tiivistää betonivalusaumoihin jäävät kolot ja mikrohalkeamat vesitiiviiksi. Jälki-injektoinnilla voidaan tiivistää rakenteiden liikkumisen tai muun syyn aiheuttamat vuodot valusaumassa. Top Star on jälki-injektoitava, monikammioinen injektointiletku valusaumojen tiivistämiseen. Top Star soveltuu sekä hartseille että mikrosementeille. Kertainjektoitavan Top In 9 -liikuntasaumanauhan injektointiputkien avulla korjataan valusaumojen virheet. Meltexin injektointiletkut ja saumanauhat ovat täysin kotimaisia. Top Star -injektointiletkun toimintaperiaate Top Star -injektointiletku koostuu sisäputkesta ja sitä ympäröivistä kammioista. Betonivalun aikana sulkijaosat suojaavat sisäputkea ja estävät betonimassan tunkeutumisen kammioihin. Injektointimassa pumpataan letkuun. Jos kammiot ovat joiltakin kohdin paikallisesti tukossa, sisäputki puhkeaa kammion seinämän läpi kammioon tukoksen vierestä ja kammio on jälleen toiminnassa. Purkautumispaikkoja voi olla lukuisia, joten kammioiden purkautumistie betonirakenteeseen on jatkuva koko letkun pituudelta. Jälki-injektointia varten Top Star -letkun sisäputki voidaan tyhjentää esim. paineilmalla tai vesihuuhtelulla. Koekappaleen poikkileikkausvalokuvassa näkyy injektointiletkun toiminta. Vaaleanharmaamassa on ensi-injektoinninmikrosementtiä, ruskea massa jälki-injektoinnissa käytettyä epoksia. PeriaatepiirrosTop Star -injektointiletkunrakenteesta 1. kammio 2. sisäputki 3. seinämä 4. purkautumisura 5. sulkijaosa

16 RT tuotetieto 16 Top Star -injektointiletku Top Star -injektointiletkun käyttö Top Star -injektointiletkun enimmäispituus on hyvissä oloissa 12 m. Vaikeissa oloissa, joissa tiheän raudoituksen tai muun syyn johdosta valuun voi jäädä rotankoloja, on hyvän lopputuloksen saavuttamiseksi käytettävä lyhyempiä letkuja. Jälki-injektointimahdollisuuden varmistamiseksi niiden tulisi olla enintään viiden metrin pituisia. Samoja pituuksia käytetään myös perus- ja muiden laattarakenteiden pystysuorissa saumoissa. Injektointiletku asennetaan normaalisti keskelle seinää piirroksen mukaisesti. Tarvittaessa on mahdollista käyttää myös useampaa letkua. Irtokivet ja pirstaleet poistetaan betonin pinnalta ennen letkun asennusta. Injektointiletku ei saa nousta kellumaan tuoreessa betonissa valun aikana, sillä injektointimassa ei tällöin pääse valujen saumaan. Ponttiuran teko injektointiletkulle on suositeltavaa sivusuuntaisten rasitteiden välttämiseksi. Letkua ei saa kiinnittää raudoitukseen. Injektointi- ja syöttöletkujen kiinnitys Tutkimustuloksia injektointiletku syöttöletku Top Star -injektointiletkun toiminnallinen testaus on suoritettu IVO Teknologiakeskuksessa. Testauksessa tutkittiin Top Star -injektointiletkun toimivuutta soratäytön sementti-injektoinnissa ja betonirakenteen työsauman hartsi-injektoinnissa. Testauksessa ilmeni, että mikrosementillä suoritettu injektointi täytti soratäytön tyhjätilan lähes täydellisesti siten, että epoksihartsille ei jälki-injektoinnissa ole juurikaan jäänyt tilaa tunkeutua. Tutkimusselostus: IVO Teknologiakeskus TECH-G Injektoitava liikunta- ja työsaumanauha Top In 9 Kertainjektoitavaa Top In 9 -saumanauhaa käytetään valuissa vesitiiviyden varmistamiseen. Nauhan kaksi injektiokanavaa jäävät alapuolelle, missä valun virheettömyys on yleensä hankala havaita. Top In 9 voidaan injektoida mikrosementillä matalalla paineella. Syöttöletku kiinnitetään injektointiletkuun väliholkilla. Letkun on oltava betonissa vähintään 100 mm. Liitosten teko saumanauhaan Saumanauhojen päät leikataan oikeaan kulmaan esimerkiksi sirkkelillä. Liitokset tehdään sulattamalla. Kolvin lämpötilan tulee olla o C. Kolvi asetetaan saumanauhojen päitten väliin ja nauhoja painetaan kolvia vasten kunnes muovi on sulanut, kolvi poistetaan ja päät painetaan vastakkain. MYYNTI JA NEUVONTA Meltex Kaivoksela Taivaltie VANTAA P Meltex Tuusula Kelatie VANTAA P Meltex Turku Kuormakatu TURKU P Meltex Jyväskylä Puuppolantie PALOKKA P Sipoon tehdas Svartbölentie SIPOO P Valtakunnallinen tukkumyynti P Meltex Espoo Metsälammentie ESPOO P Meltex Tampere Patamäenkatu TAMPERE P Meltex Kuopio Kellolahdentie KUOPIO P Meltex Kempele Kuokkamaantie KEMPELE P Kuhmoisten tehdas Kokonniementie KUHMOINEN P
