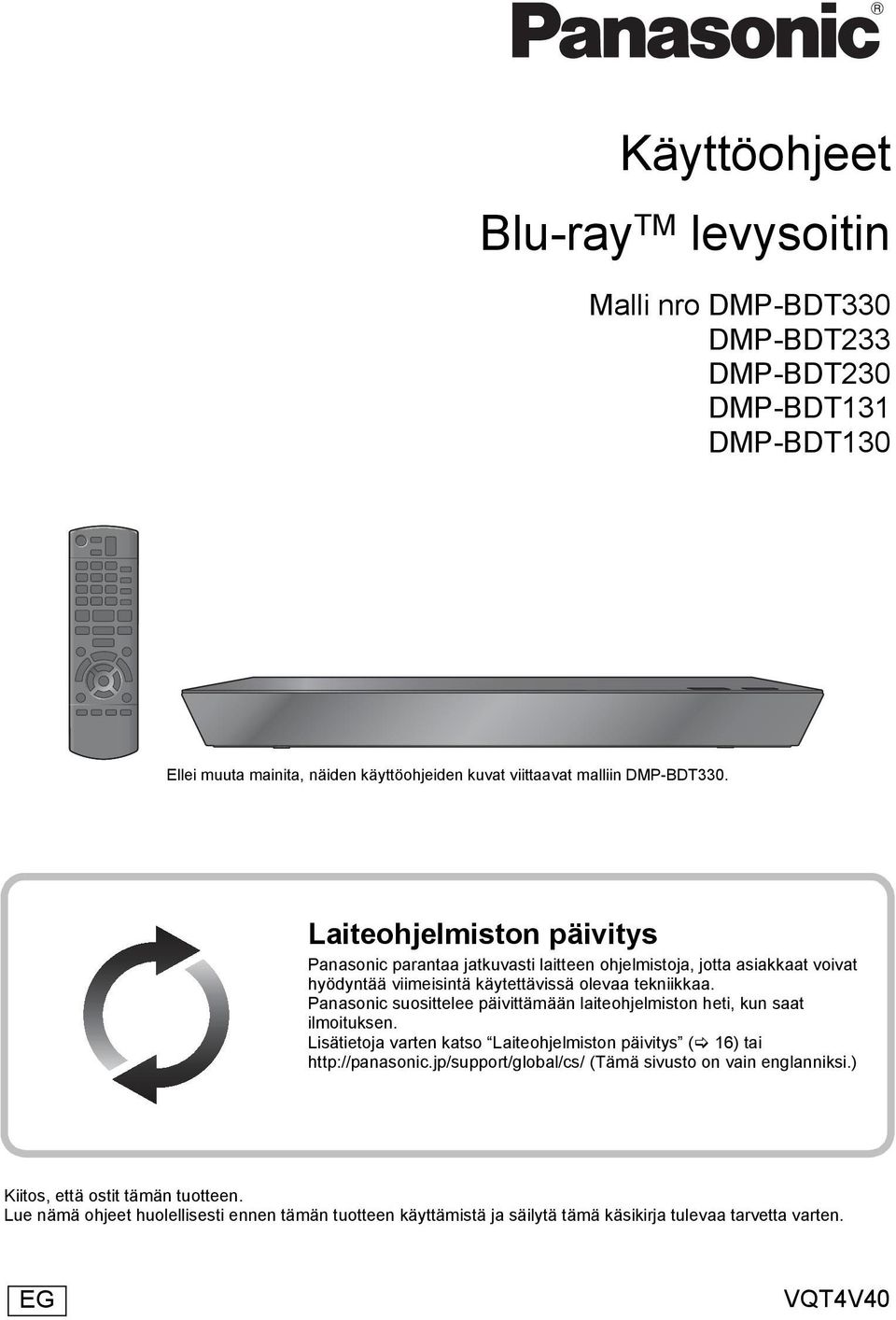

1 Käyttöohjeet Blu-ray TM levysoitin Malli nro DMP-BDT330 DMP-BDT233 DMP-BDT230 DMP-BDT131 DMP-BDT130 Ellei muuta mainita, näiden käyttöohjeiden kuvat viittaavat malliin DMP-BDT330. Laiteohjelmiston päivitys Panasonic parantaa jatkuvasti laitteen ohjelmistoja, jotta asiakkaat voivat hyödyntää viimeisintä käytettävissä olevaa tekniikkaa. Panasonic suosittelee päivittämään laiteohjelmiston heti, kun saat ilmoituksen. Lisätietoja varten katso Laiteohjelmiston päivitys ( 16) tai (Tämä sivusto on vain englanniksi.) Kiitos, että ostit tämän tuotteen. Lue nämä ohjeet huolellisesti ennen tämän tuotteen käyttämistä ja säilytä tämä käsikirja tulevaa tarvetta varten. EG VQT4V40

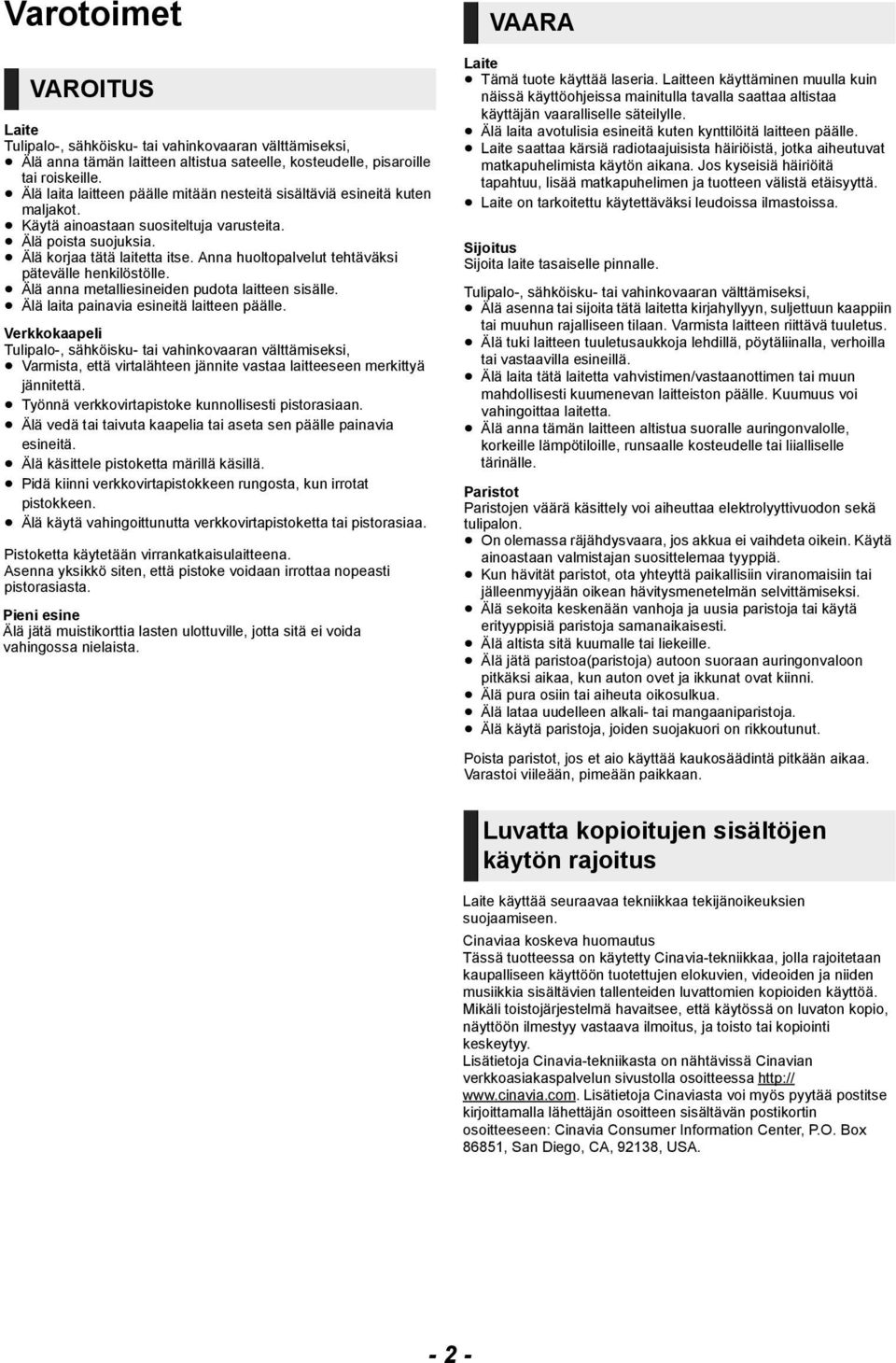

2 Varotoimet VAROITUS Laite Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Älä anna tämän laitteen altistua sateelle, kosteudelle, pisaroille tai roiskeille. Älä laita laitteen päälle mitään nesteitä sisältäviä esineitä kuten maljakot. Käytä ainoastaan suositeltuja varusteita. Älä poista suojuksia. Älä korjaa tätä laitetta itse. Anna huoltopalvelut tehtäväksi pätevälle henkilöstölle. Älä anna metalliesineiden pudota laitteen sisälle. Älä laita painavia esineitä laitteen päälle. Verkkokaapeli Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Varmista, että virtalähteen jännite vastaa laitteeseen merkittyä jännitettä. Työnnä verkkovirtapistoke kunnollisesti pistorasiaan. Älä vedä tai taivuta kaapelia tai aseta sen päälle painavia esineitä. Älä käsittele pistoketta märillä käsillä. Pidä kiinni verkkovirtapistokkeen rungosta, kun irrotat pistokkeen. Älä käytä vahingoittunutta verkkovirtapistoketta tai pistorasiaa. Pistoketta käytetään virrankatkaisulaitteena. Asenna yksikkö siten, että pistoke voidaan irrottaa nopeasti pistorasiasta. Pieni esine Älä jätä muistikorttia lasten ulottuville, jotta sitä ei voida vahingossa nielaista. VAARA Laite Tämä tuote käyttää laseria. Laitteen käyttäminen muulla kuin näissä käyttöohjeissa mainitulla tavalla saattaa altistaa käyttäjän vaaralliselle säteilylle. Älä laita avotulisia esineitä kuten kynttilöitä laitteen päälle. Laite saattaa kärsiä radiotaajuisista häiriöistä, jotka aiheutuvat matkapuhelimista käytön aikana. Jos kyseisiä häiriöitä tapahtuu, lisää matkapuhelimen ja tuotteen välistä etäisyyttä. Laite on tarkoitettu käytettäväksi leudoissa ilmastoissa. Sijoitus Sijoita laite tasaiselle pinnalle. Tulipalo-, sähköisku- tai vahinkovaaran välttämiseksi, Älä asenna tai sijoita tätä laitetta kirjahyllyyn, suljettuun kaappiin tai muuhun rajalliseen tilaan. Varmista laitteen riittävä tuuletus. Älä tuki laitteen tuuletusaukkoja lehdillä, pöytäliinalla, verhoilla tai vastaavilla esineillä. Älä laita tätä laitetta vahvistimen/vastaanottimen tai muun mahdollisesti kuumenevan laitteiston päälle. Kuumuus voi vahingoittaa laitetta. Älä anna tämän laitteen altistua suoralle auringonvalolle, korkeille lämpötiloille, runsaalle kosteudelle tai liialliselle tärinälle. Paristot Paristojen väärä käsittely voi aiheuttaa elektrolyyttivuodon sekä tulipalon. On olemassa räjähdysvaara, jos akkua ei vaihdeta oikein. Käytä ainoastaan valmistajan suosittelemaa tyyppiä. Kun hävität paristot, ota yhteyttä paikallisiin viranomaisiin tai jälleenmyyjään oikean hävitysmenetelmän selvittämiseksi. Älä sekoita keskenään vanhoja ja uusia paristoja tai käytä erityyppisiä paristoja samanaikaisesti. Älä altista sitä kuumalle tai liekeille. Älä jätä paristoa(paristoja) autoon suoraan auringonvaloon pitkäksi aikaa, kun auton ovet ja ikkunat ovat kiinni. Älä pura osiin tai aiheuta oikosulkua. Älä lataa uudelleen alkali- tai mangaaniparistoja. Älä käytä paristoja, joiden suojakuori on rikkoutunut. Poista paristot, jos et aio käyttää kaukosäädintä pitkään aikaa. Varastoi viileään, pimeään paikkaan. Luvatta kopioitujen sisältöjen käytön rajoitus Laite käyttää seuraavaa tekniikkaa tekijänoikeuksien suojaamiseen. Cinaviaa koskeva huomautus Tässä tuotteessa on käytetty Cinavia-tekniikkaa, jolla rajoitetaan kaupalliseen käyttöön tuotettujen elokuvien, videoiden ja niiden musiikkia sisältävien tallenteiden luvattomien kopioiden käyttöä. Mikäli toistojärjestelmä havaitsee, että käytössä on luvaton kopio, näyttöön ilmestyy vastaava ilmoitus, ja toisto tai kopiointi keskeytyy. Lisätietoja Cinavia-tekniikasta on nähtävissä Cinavian verkkoasiakaspalvelun sivustolla osoitteessa Lisätietoja Cinaviasta voi myös pyytää postitse kirjoittamalla lähettäjän osoitteen sisältävän postikortin osoitteeseen: Cinavia Consumer Information Center, P.O. Box 86851, San Diego, CA, 92138, USA

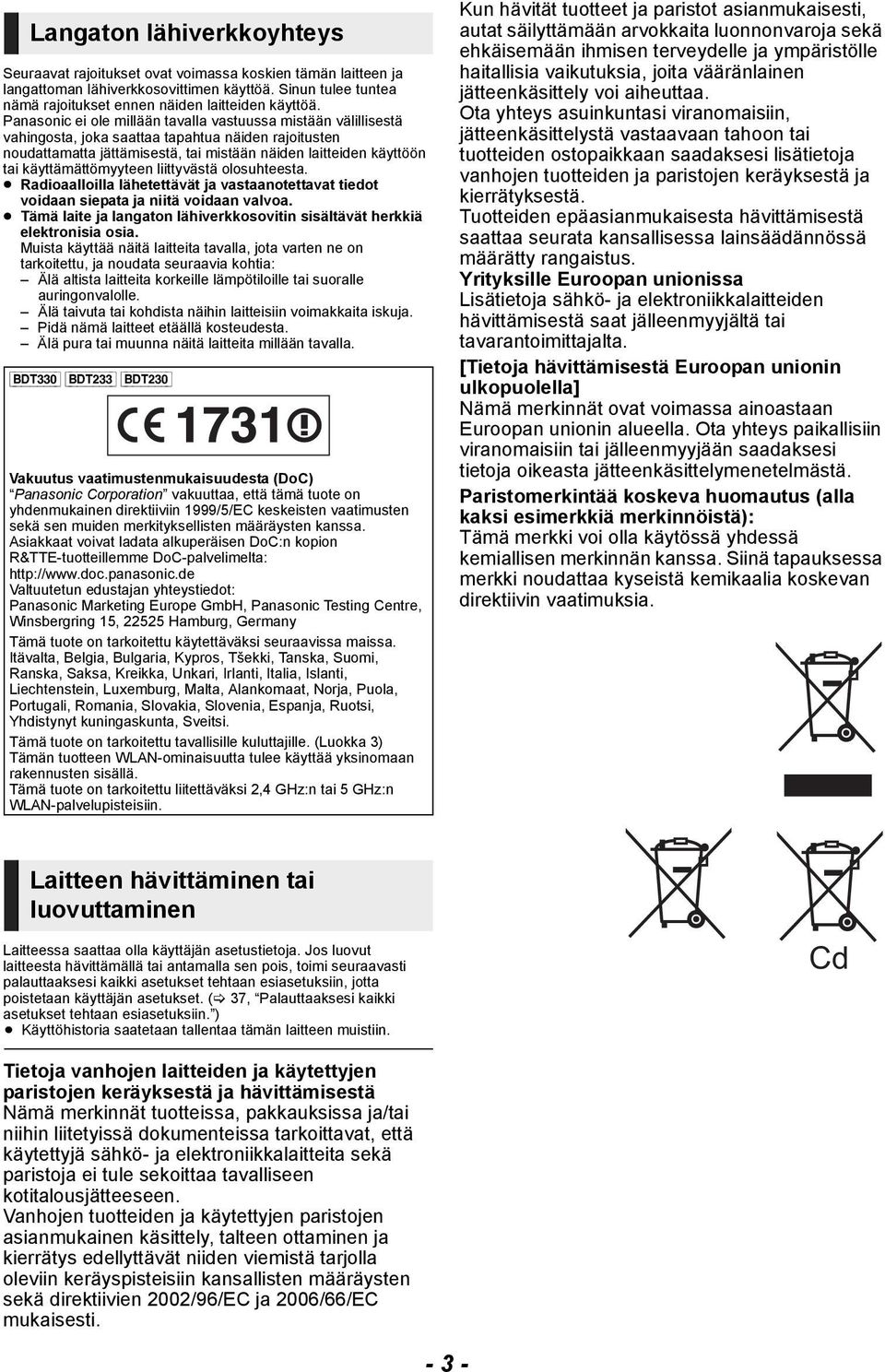

3 Langaton lähiverkkoyhteys Seuraavat rajoitukset ovat voimassa koskien tämän laitteen ja langattoman lähiverkkosovittimen käyttöä. Sinun tulee tuntea nämä rajoitukset ennen näiden laitteiden käyttöä. Panasonic ei ole millään tavalla vastuussa mistään välillisestä vahingosta, joka saattaa tapahtua näiden rajoitusten noudattamatta jättämisestä, tai mistään näiden laitteiden käyttöön tai käyttämättömyyteen liittyvästä olosuhteesta. Radioaalloilla lähetettävät ja vastaanotettavat tiedot voidaan siepata ja niitä voidaan valvoa. Tämä laite ja langaton lähiverkkosovitin sisältävät herkkiä elektronisia osia. Muista käyttää näitä laitteita tavalla, jota varten ne on tarkoitettu, ja noudata seuraavia kohtia: Älä altista laitteita korkeille lämpötiloille tai suoralle auringonvalolle. Älä taivuta tai kohdista näihin laitteisiin voimakkaita iskuja. Pidä nämä laitteet etäällä kosteudesta. Älä pura tai muunna näitä laitteita millään tavalla. [BDT330] [BDT233] [BDT230] Vakuutus vaatimustenmukaisuudesta (DoC) Panasonic Corporation vakuuttaa, että tämä tuote on yhdenmukainen direktiiviin 1999/5/EC keskeisten vaatimusten sekä sen muiden merkityksellisten määräysten kanssa. Asiakkaat voivat ladata alkuperäisen DoC:n kopion R&TTE-tuotteillemme DoC-palvelimelta: Valtuutetun edustajan yhteystiedot: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, Hamburg, Germany Tämä tuote on tarkoitettu käytettäväksi seuraavissa maissa. Itävalta, Belgia, Bulgaria, Kypros, Tšekki, Tanska, Suomi, Ranska, Saksa, Kreikka, Unkari, Irlanti, Italia, Islanti, Liechtenstein, Luxemburg, Malta, Alankomaat, Norja, Puola, Portugali, Romania, Slovakia, Slovenia, Espanja, Ruotsi, Yhdistynyt kuningaskunta, Sveitsi. Tämä tuote on tarkoitettu tavallisille kuluttajille. (Luokka 3) Tämän tuotteen WLAN-ominaisuutta tulee käyttää yksinomaan rakennusten sisällä. Tämä tuote on tarkoitettu liitettäväksi 2,4 GHz:n tai 5 GHz:n WLAN-palvelupisteisiin. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa. Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä. Tuotteiden epäasianmukaisesta hävittämisestä saattaa seurata kansallisessa lainsäädännössä määrätty rangaistus. Yrityksille Euroopan unionissa Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta. [Tietoja hävittämisestä Euroopan unionin ulkopuolella] Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä. Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä): Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia. Laitteen hävittäminen tai luovuttaminen Laitteessa saattaa olla käyttäjän asetustietoja. Jos luovut laitteesta hävittämällä tai antamalla sen pois, toimi seuraavasti palauttaaksesi kaikki asetukset tehtaan esiasetuksiin, jotta poistetaan käyttäjän asetukset. ( 37, Palauttaaksesi kaikki asetukset tehtaan esiasetuksiin. ) Käyttöhistoria saatetaan tallentaa tämän laitteen muistiin. Cd Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyjä sähkö- ja elektroniikkalaitteita sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen. Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EC ja 2006/66/EC mukaisesti

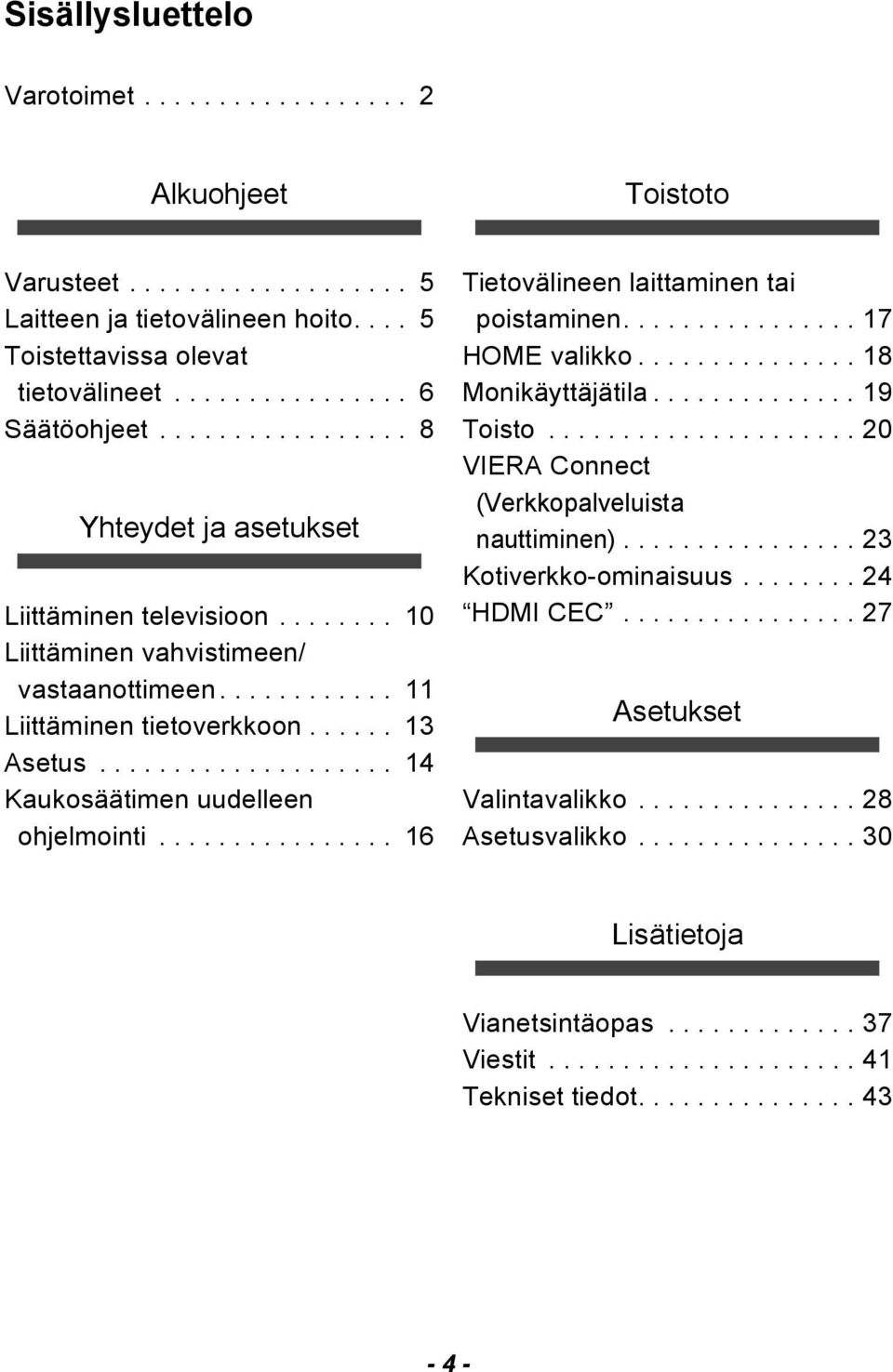

4 Sisällysluettelo Varotoimet Alkuohjeet Toistoto Varusteet Laitteen ja tietovälineen hoito Toistettavissa olevat tietovälineet Säätöohjeet Yhteydet ja asetukset Liittäminen televisioon Liittäminen vahvistimeen/ vastaanottimeen Liittäminen tietoverkkoon Asetus Kaukosäätimen uudelleen ohjelmointi Tietovälineen laittaminen tai poistaminen HOME valikko Monikäyttäjätila Toisto VIERA Connect (Verkkopalveluista nauttiminen) Kotiverkko-ominaisuus HDMI CEC Asetukset Valintavalikko Asetusvalikko Lisätietoja Vianetsintäopas Viestit Tekniset tiedot

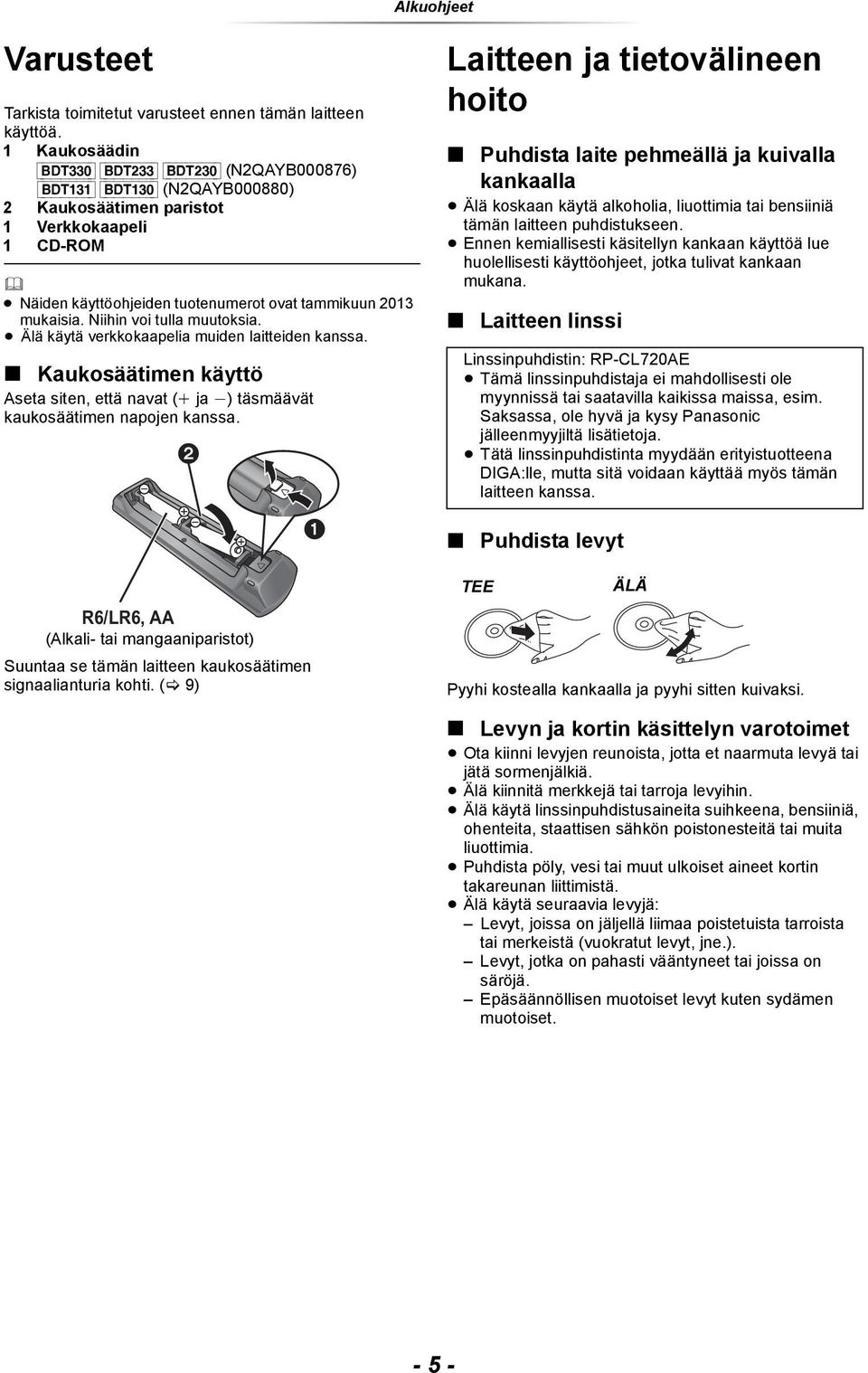

5 Alkuohjeet Alkuohjeet Varusteet Tarkista toimitetut varusteet ennen tämän laitteen käyttöä. 1 Kaukosäädin [BDT330] [BDT233] [BDT230] (N2QAYB000876) [BDT131] [BDT130] (N2QAYB000880) 2 Kaukosäätimen paristot 1 Verkkokaapeli 1 CD-ROM Näiden käyttöohjeiden tuotenumerot ovat tammikuun 2013 mukaisia. Niihin voi tulla muutoksia. Älä käytä verkkokaapelia muiden laitteiden kanssa. Kaukosäätimen käyttö Aseta siten, että navat (i ja j) täsmäävät kaukosäätimen napojen kanssa. Laitteen ja tietovälineen hoito Puhdista laite pehmeällä ja kuivalla kankaalla Älä koskaan käytä alkoholia, liuottimia tai bensiiniä tämän laitteen puhdistukseen. Ennen kemiallisesti käsitellyn kankaan käyttöä lue huolellisesti käyttöohjeet, jotka tulivat kankaan mukana. Laitteen linssi Linssinpuhdistin: RP-CL720AE Tämä linssinpuhdistaja ei mahdollisesti ole myynnissä tai saatavilla kaikissa maissa, esim. Saksassa, ole hyvä ja kysy Panasonic jälleenmyyjiltä lisätietoja. Tätä linssinpuhdistinta myydään erityistuotteena DIGA:lle, mutta sitä voidaan käyttää myös tämän laitteen kanssa. Puhdista levyt R6/LR6, AA (Alkali- tai mangaaniparistot) Suuntaa se tämän laitteen kaukosäätimen signaalianturia kohti. ( 9) TEE ÄLÄ Pyyhi kostealla kankaalla ja pyyhi sitten kuivaksi. Levyn ja kortin käsittelyn varotoimet Ota kiinni levyjen reunoista, jotta et naarmuta levyä tai jätä sormenjälkiä. Älä kiinnitä merkkejä tai tarroja levyihin. Älä käytä linssinpuhdistusaineita suihkeena, bensiiniä, ohenteita, staattisen sähkön poistonesteitä tai muita liuottimia. Puhdista pöly, vesi tai muut ulkoiset aineet kortin takareunan liittimistä. Älä käytä seuraavia levyjä: Levyt, joissa on jäljellä liimaa poistetuista tarroista tai merkeistä (vuokratut levyt, jne.). Levyt, jotka on pahasti vääntyneet tai joissa on säröjä. Epäsäännöllisen muotoiset levyt kuten sydämen muotoiset

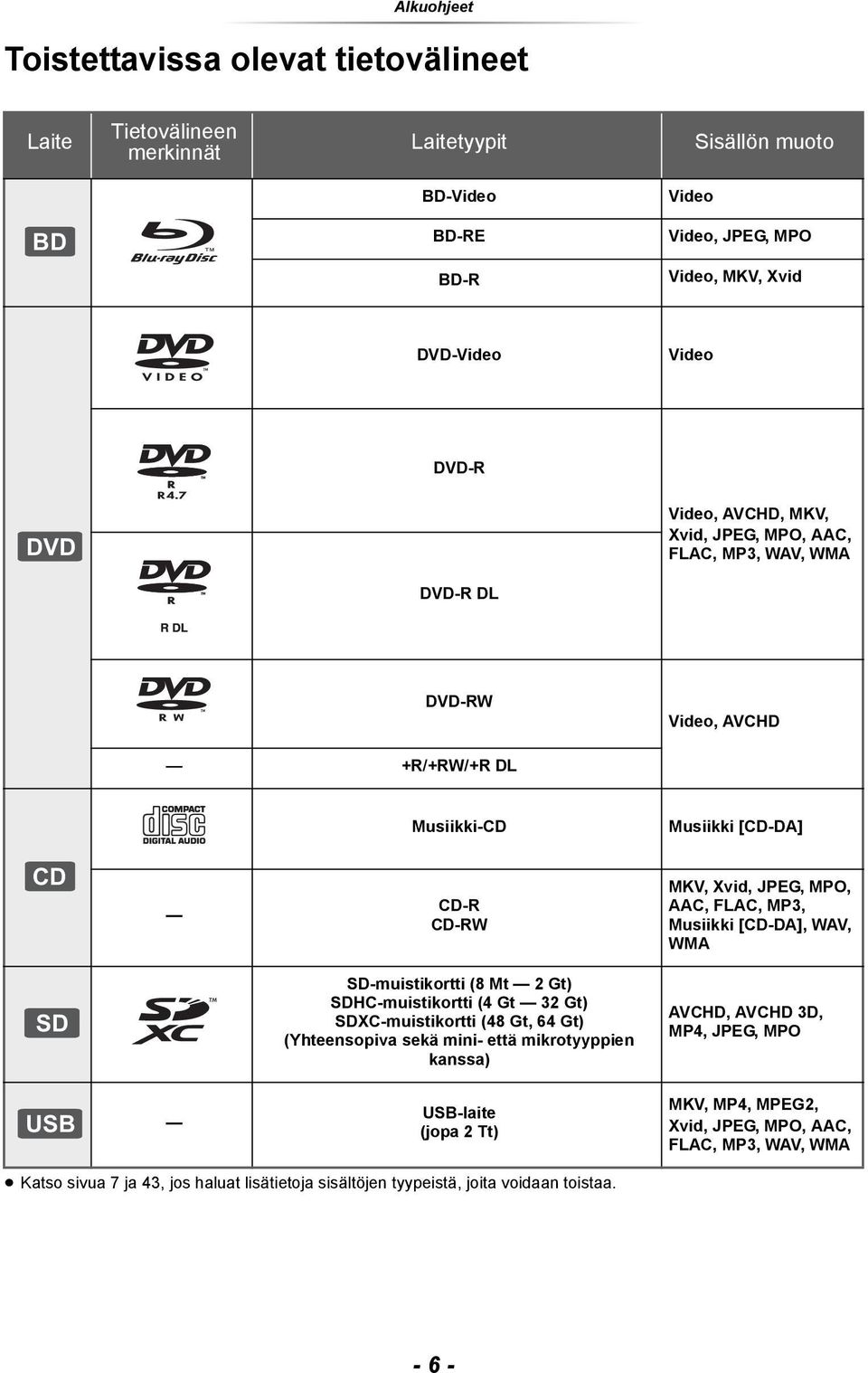

6 Alkuohjeet Toistettavissa olevat tietovälineet Laite Tietovälineen merkinnät Laitetyypit Sisällön muoto BD-Video Video BD BD-RE Video, JPEG, MPO BD-R Video, MKV, Xvid DVD-Video Video DVD-R DVD Video, AVCHD, MKV, Xvid, JPEG, MPO, AAC, FLAC, MP3, WAV, WMA DVD-R DL DVD-RW Video, AVCHD +R/+RW/+R DL Musiikki-CD Musiikki [CD-DA] CD CD-R CD-RW MKV, Xvid, JPEG, MPO, AAC, FLAC, MP3, Musiikki [CD-DA], WAV, WMA SD SD-muistikortti (8 Mt 2 Gt) SDHC-muistikortti (4 Gt 32 Gt) SDXC-muistikortti (48 Gt, 64 Gt) (Yhteensopiva sekä mini- että mikrotyyppien kanssa) AVCHD, AVCHD 3D, MP4, JPEG, MPO USB USB-laite (jopa 2 Tt) MKV, MP4, MPEG2, Xvid, JPEG, MPO, AAC, FLAC, MP3, WAV, WMA Katso sivua 7 ja 43, jos haluat lisätietoja sisältöjen tyypeistä, joita voidaan toistaa

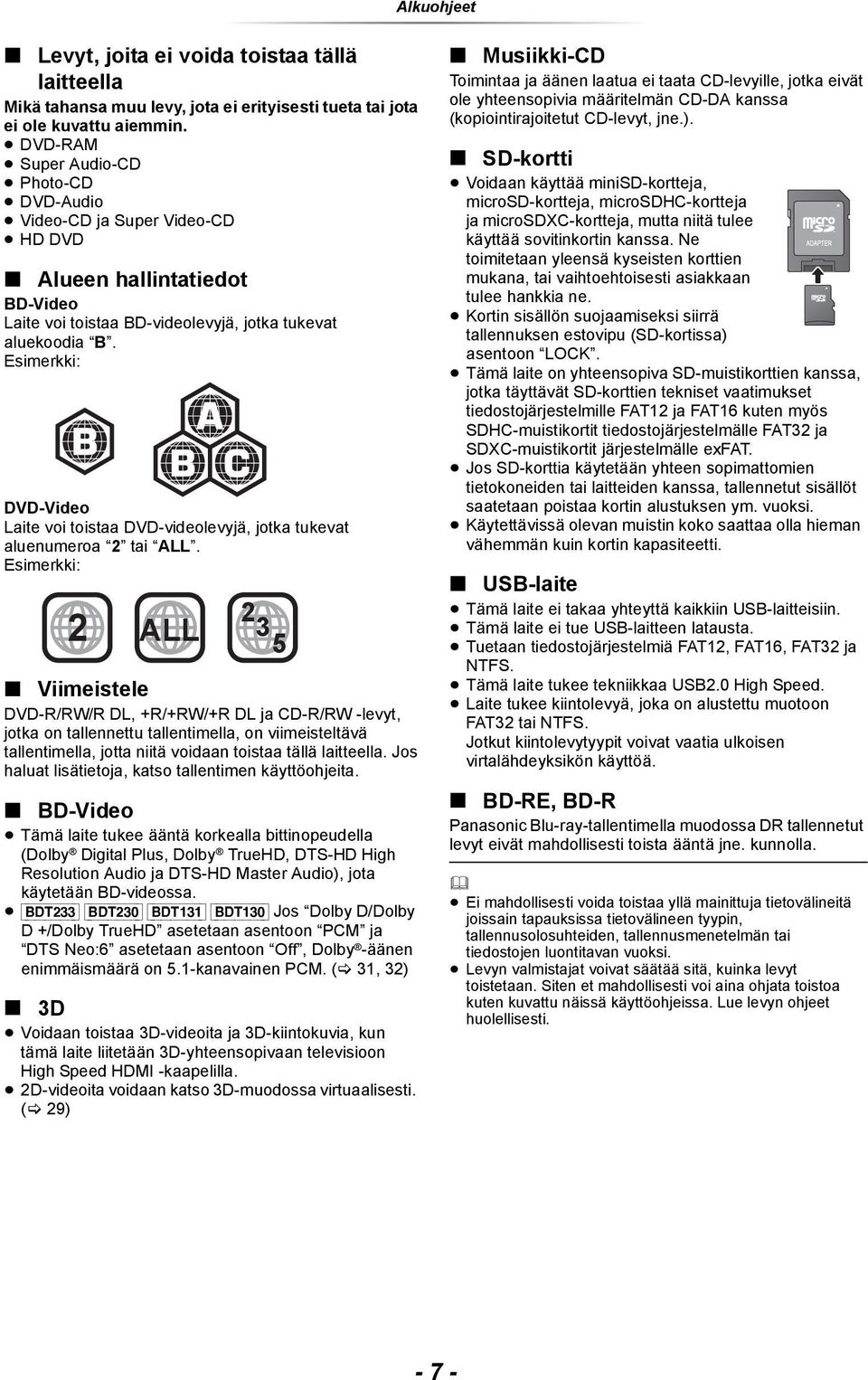

7 Alkuohjeet Levyt, joita ei voida toistaa tällä laitteella Mikä tahansa muu levy, jota ei erityisesti tueta tai jota ei ole kuvattu aiemmin. DVD-RAM Super Audio-CD Photo-CD DVD-Audio Video-CD ja Super Video-CD HD DVD Alueen hallintatiedot BD-Video Laite voi toistaa BD-videolevyjä, jotka tukevat aluekoodia B. Esimerkki: DVD-Video Laite voi toistaa DVD-videolevyjä, jotka tukevat aluenumeroa 2 tai ALL. Esimerkki: 2 2 ALL 3 5 Viimeistele DVD-R/RW/R DL, +R/+RW/+R DL ja CD-R/RW -levyt, jotka on tallennettu tallentimella, on viimeisteltävä tallentimella, jotta niitä voidaan toistaa tällä laitteella. Jos haluat lisätietoja, katso tallentimen käyttöohjeita. BD-Video Tämä laite tukee ääntä korkealla bittinopeudella (Dolby Digital Plus, Dolby TrueHD, DTS-HD High Resolution Audio ja DTS-HD Master Audio), jota käytetään BD-videossa. [BDT233] [BDT230] [BDT131] [BDT130] Jos Dolby D/Dolby D +/Dolby TrueHD asetetaan asentoon PCM ja DTS Neo:6 asetetaan asentoon Off, Dolby -äänen enimmäismäärä on 5.1-kanavainen PCM. ( 31, 32) 3D Voidaan toistaa 3D-videoita ja 3D-kiintokuvia, kun tämä laite liitetään 3D-yhteensopivaan televisioon High Speed HDMI -kaapelilla. 2D-videoita voidaan katso 3D-muodossa virtuaalisesti. ( 29) Musiikki-CD Toimintaa ja äänen laatua ei taata CD-levyille, jotka eivät ole yhteensopivia määritelmän CD-DA kanssa (kopiointirajoitetut CD-levyt, jne.). SD-kortti Voidaan käyttää minisd-kortteja, microsd-kortteja, microsdhc-kortteja ja microsdxc-kortteja, mutta niitä tulee käyttää sovitinkortin kanssa. Ne toimitetaan yleensä kyseisten korttien mukana, tai vaihtoehtoisesti asiakkaan tulee hankkia ne. Kortin sisällön suojaamiseksi siirrä tallennuksen estovipu (SD-kortissa) asentoon LOCK. Tämä laite on yhteensopiva SD-muistikorttien kanssa, jotka täyttävät SD-korttien tekniset vaatimukset tiedostojärjestelmille FAT12 ja FAT16 kuten myös SDHC-muistikortit tiedostojärjestelmälle FAT32 ja SDXC-muistikortit järjestelmälle exfat. Jos SD-korttia käytetään yhteen sopimattomien tietokoneiden tai laitteiden kanssa, tallennetut sisällöt saatetaan poistaa kortin alustuksen ym. vuoksi. Käytettävissä olevan muistin koko saattaa olla hieman vähemmän kuin kortin kapasiteetti. USB-laite Tämä laite ei takaa yhteyttä kaikkiin USB-laitteisiin. Tämä laite ei tue USB-laitteen latausta. Tuetaan tiedostojärjestelmiä FAT12, FAT16, FAT32 ja NTFS. Tämä laite tukee tekniikkaa USB2.0 High Speed. Laite tukee kiintolevyä, joka on alustettu muotoon FAT32 tai NTFS. Jotkut kiintolevytyypit voivat vaatia ulkoisen virtalähdeyksikön käyttöä. BD-RE, BD-R Panasonic Blu-ray-tallentimella muodossa DR tallennetut levyt eivät mahdollisesti toista ääntä jne. kunnolla. Ei mahdollisesti voida toistaa yllä mainittuja tietovälineitä joissain tapauksissa tietovälineen tyypin, tallennusolosuhteiden, tallennusmenetelmän tai tiedostojen luontitavan vuoksi. Levyn valmistajat voivat säätää sitä, kuinka levyt toistetaan. Siten et mahdollisesti voi aina ohjata toistoa kuten kuvattu näissä käyttöohjeissa. Lue levyn ohjeet huolellisesti

8 Alkuohjeet Säätöohjeet [BDT330] [BDT233] [BDT230] [BDT131] [BDT130] 1 Kytke laite päälle ja pois päältä 2 Television toimintopainikkeet Voit käyttää Panasonicin televisiota laitteen kaukosäätimellä. Jotkut painikkeet eivät mahdollisesti toimi televisiosta riippuen. [Í TV] : Kytke televisio päälle ja pois päältä [AV]: Vaihda tulo [i jvol] : Säädä äänenvoimakkuutta 3 Valitse nimikenumerot, jne./syötä numeroita tai merkkejä 4 Peruuta 5 Valitse ääni ( 20) 6 Perustoiston säätöpainikkeet ( 20) 7 Näytä tilaviestit ( 21) 8 Näytä ylävalikko ( 21) 9 Näytä valintavalikko ( 28) 10 Värilliset painikkeet (punainen, vihreä, keltainen, sininen) Käytetään eri tarkoituksiin näytöstä riippuen 11 Lähetä kaukosäätimen signaali 12 Avaa tai sulje levykelkka ( 17) 13 Kytke päälle/pois päältä rinnakkainen video (kuva-kuvassa) ( 28) 14 [BDT330] [BDT233] [BDT230] Näytä Miracast TM -näyttö ( 24) [BDT131] [BDT130] Kytke päälle/pois päältä toissijainen ääni 15 Näyttää kotinäytön toiminnolle VIERA Connect ( 23) 16 Poistu valikkonäytöstä 17 Näytä pikavalikko ( 21) 18 Näytä valikko HOME ( 18) 19 [3, 4, 2, 1] : Siirrä korostus valinnalle [OK] : Vahvista valinta (;1) : Kuva-kuvalta ( 20) 20 Palaa edelliseen näyttöön - 8 -

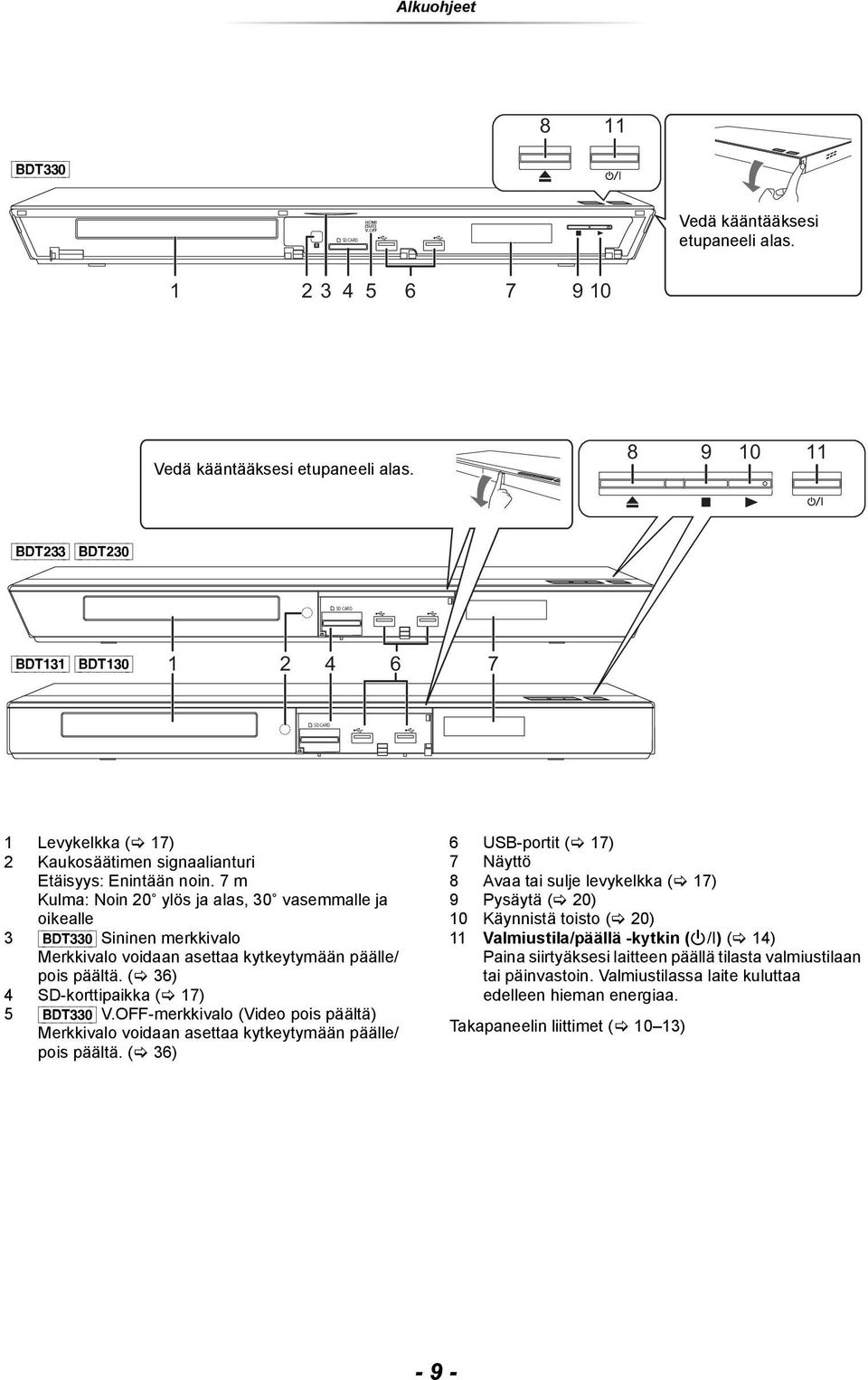

9 Alkuohjeet 8 11 [BDT330] IR SD CARD Vedä kääntääksesi etupaneeli alas Vedä kääntääksesi etupaneeli alas [BDT233] [BDT230] SD CARD [BDT131] [BDT130] SD CARD 1 Levykelkka ( 17) 2 Kaukosäätimen signaalianturi Etäisyys: Enintään noin. 7 m Kulma: Noin 20e ylös ja alas, 30e vasemmalle ja oikealle 3 [BDT330] Sininen merkkivalo Merkkivalo voidaan asettaa kytkeytymään päälle/ pois päältä. ( 36) 4 SD-korttipaikka ( 17) 5 [BDT330] V.OFF-merkkivalo (Video pois päältä) Merkkivalo voidaan asettaa kytkeytymään päälle/ pois päältä. ( 36) 6 USB-portit ( 17) 7 Näyttö 8 Avaa tai sulje levykelkka ( 17) 9 Pysäytä ( 20) 10 Käynnistä toisto ( 20) 11 Valmiustila/päällä -kytkin (Í/I) ( 14) Paina siirtyäksesi laitteen päällä tilasta valmiustilaan tai päinvastoin. Valmiustilassa laite kuluttaa edelleen hieman energiaa. Takapaneelin liittimet ( 10 13) - 9 -

10 Yhteydet ja asetukset Liittäminen televisioon Yhteydet ja asetukset Liitä verkkokaapeli sitten, kun kaikki muut liitännät on suoritettu. Ennen minkään liitännän suorittamista suosittelemme, että irrotat kaikki laitteet verkkovirrasta. Käytä High Speed HDMI-kaapeleita. Ei voida käyttää HDMI-yhteensopimattomia kaapeleita. Suositellaan, että käytät Panasonic in HDMI-kaapelia. Kun lähetetään signaalia 1080p, käytä HDMI-kaapelia, jonka pituus on enintään 5,0 metriä. [BDT330] Käytä HDMI AV OUT MAIN -liitintä. Kodin verkkopistorasiaan HDMI-kaapeli Verkkokaapeli (kuuluu toimitukseen) HDMI IN [BDT233] [BDT230] [BDT131] [BDT130] Laite kuluttaa hieman energiaa ( 43) myös pois päältä kytkettynä. Virran säästämiseksi laite voidaan kytkeä irti, jos et aio käyttää sitä pitkään aikaan

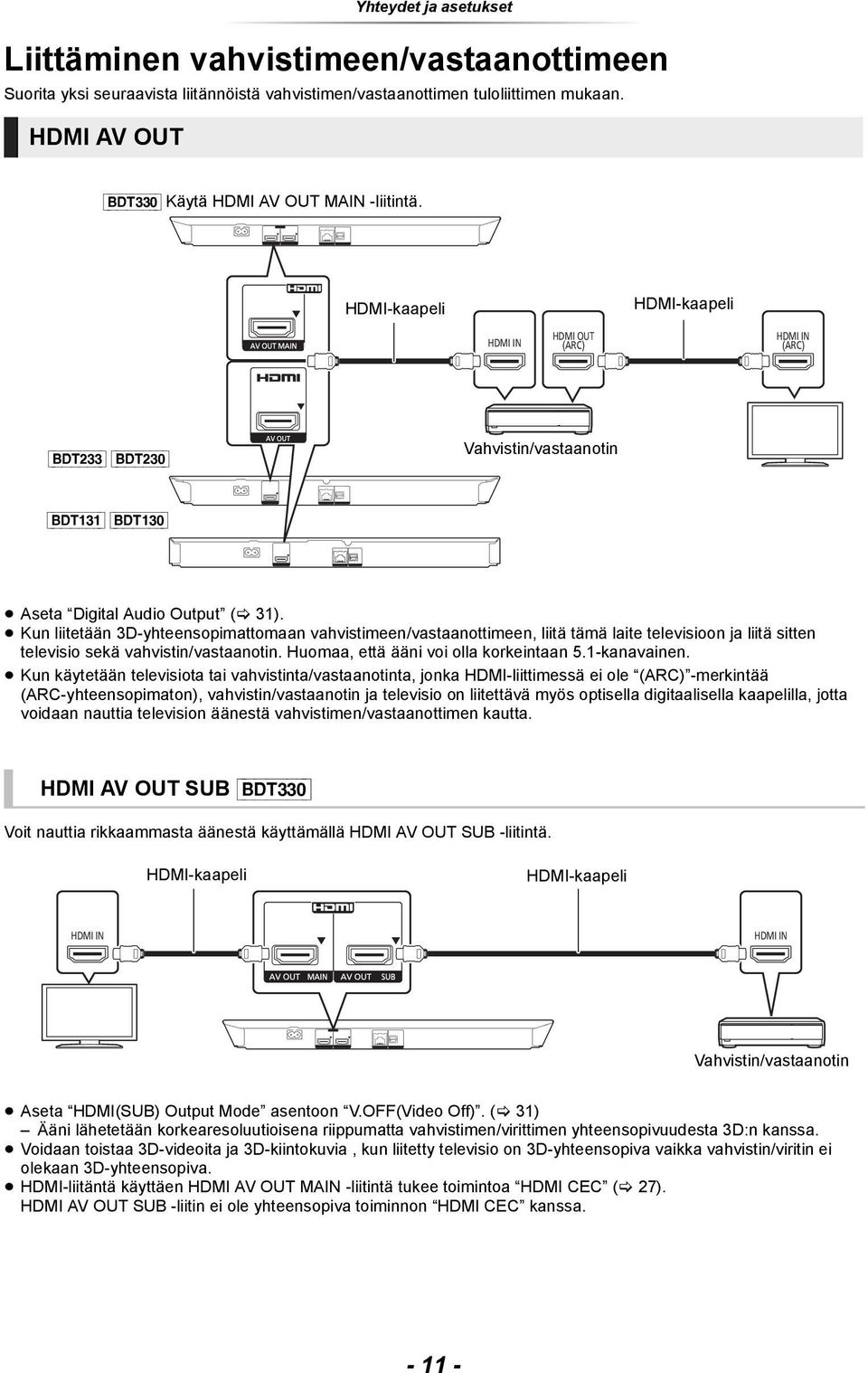

11 Yhteydet ja asetukset Liittäminen vahvistimeen/vastaanottimeen Suorita yksi seuraavista liitännöistä vahvistimen/vastaanottimen tuloliittimen mukaan. HDMI AV OUT [BDT330] Käytä HDMI AV OUT MAIN -liitintä. HDMI-kaapeli HDMI-kaapeli HDMI IN HDMI OUT (ARC) HDMI IN (ARC) [BDT233] [BDT230] Vahvistin/vastaanotin [BDT131] [BDT130] Aseta Digital Audio Output ( 31). Kun liitetään 3D-yhteensopimattomaan vahvistimeen/vastaanottimeen, liitä tämä laite televisioon ja liitä sitten televisio sekä vahvistin/vastaanotin. Huomaa, että ääni voi olla korkeintaan 5.1-kanavainen. Kun käytetään televisiota tai vahvistinta/vastaanotinta, jonka HDMI-liittimessä ei ole (ARC) -merkintää (ARC-yhteensopimaton), vahvistin/vastaanotin ja televisio on liitettävä myös optisella digitaalisella kaapelilla, jotta voidaan nauttia television äänestä vahvistimen/vastaanottimen kautta. HDMI AV OUT SUB [BDT330] Voit nauttia rikkaammasta äänestä käyttämällä HDMI AV OUT SUB -liitintä. HDMI-kaapeli HDMI-kaapeli HDMI IN HDMI IN Vahvistin/vastaanotin Aseta HDMI(SUB) Output Mode asentoon V.OFF(Video Off). ( 31) Ääni lähetetään korkearesoluutioisena riippumatta vahvistimen/virittimen yhteensopivuudesta 3D:n kanssa. Voidaan toistaa 3D-videoita ja 3D-kiintokuvia, kun liitetty televisio on 3D-yhteensopiva vaikka vahvistin/viritin ei olekaan 3D-yhteensopiva. HDMI-liitäntä käyttäen HDMI AV OUT MAIN -liitintä tukee toimintoa HDMI CEC ( 27). HDMI AV OUT SUB -liitin ei ole yhteensopiva toiminnon HDMI CEC kanssa

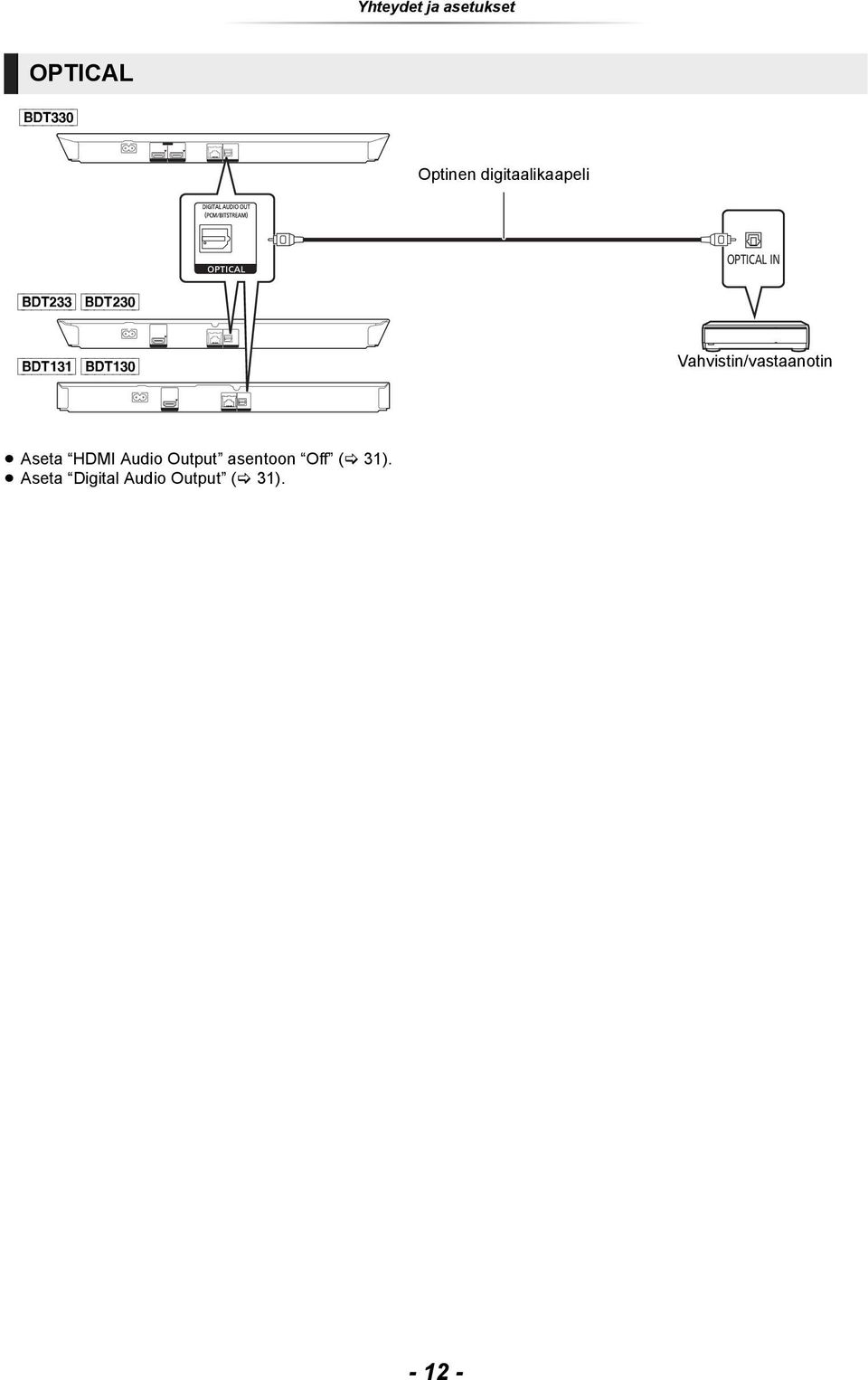

12 Yhteydet ja asetukset OPTICAL [BDT330] Optinen digitaalikaapeli OPTICAL IN [BDT233] [BDT230] [BDT131] [BDT130] Vahvistin/vastaanotin Aseta HDMI Audio Output asentoon Off ( 31). Aseta Digital Audio Output ( 31)

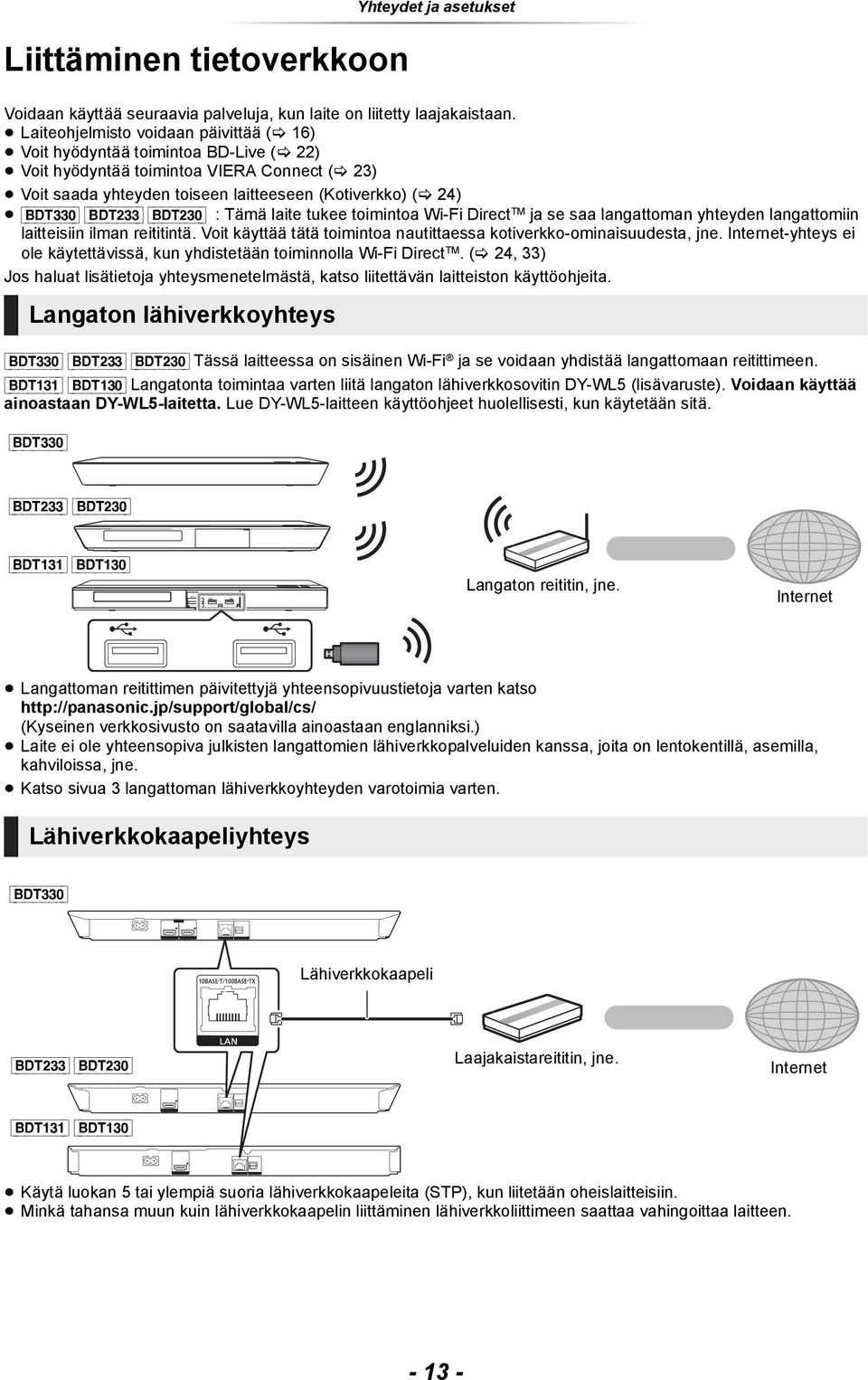

13 SD CARD Liittäminen tietoverkkoon Yhteydet ja asetukset Voidaan käyttää seuraavia palveluja, kun laite on liitetty laajakaistaan. Laiteohjelmisto voidaan päivittää ( 16) Voit hyödyntää toimintoa BD-Live ( 22) Voit hyödyntää toimintoa VIERA Connect ( 23) Voit saada yhteyden toiseen laitteeseen (Kotiverkko) ( 24) [BDT330] [BDT233] [BDT230] : Tämä laite tukee toimintoa Wi-Fi Direct TM ja se saa langattoman yhteyden langattomiin laitteisiin ilman reititintä. Voit käyttää tätä toimintoa nautittaessa kotiverkko-ominaisuudesta, jne. Internet-yhteys ei ole käytettävissä, kun yhdistetään toiminnolla Wi-Fi Direct TM. ( 24, 33) Jos haluat lisätietoja yhteysmenetelmästä, katso liitettävän laitteiston käyttöohjeita. Langaton lähiverkkoyhteys [BDT330] [BDT233] [BDT230] Tässä laitteessa on sisäinen Wi-Fi ja se voidaan yhdistää langattomaan reitittimeen. [BDT131] [BDT130] Langatonta toimintaa varten liitä langaton lähiverkkosovitin DY-WL5 (lisävaruste). Voidaan käyttää ainoastaan DY-WL5-laitetta. Lue DY-WL5-laitteen käyttöohjeet huolellisesti, kun käytetään sitä. [BDT330] [BDT233] [BDT230] [BDT131] [BDT130] Langaton reititin, jne. Internet Langattoman reitittimen päivitettyjä yhteensopivuustietoja varten katso (Kyseinen verkkosivusto on saatavilla ainoastaan englanniksi.) Laite ei ole yhteensopiva julkisten langattomien lähiverkkopalveluiden kanssa, joita on lentokentillä, asemilla, kahviloissa, jne. Katso sivua 3 langattoman lähiverkkoyhteyden varotoimia varten. Lähiverkkokaapeliyhteys [BDT330] Lähiverkkokaapeli [BDT233] [BDT230] Laajakaistareititin, jne. Internet [BDT131] [BDT130] Käytä luokan 5 tai ylempiä suoria lähiverkkokaapeleita (STP), kun liitetään oheislaitteisiin. Minkä tahansa muun kuin lähiverkkokaapelin liittäminen lähiverkkoliittimeen saattaa vahingoittaa laitteen

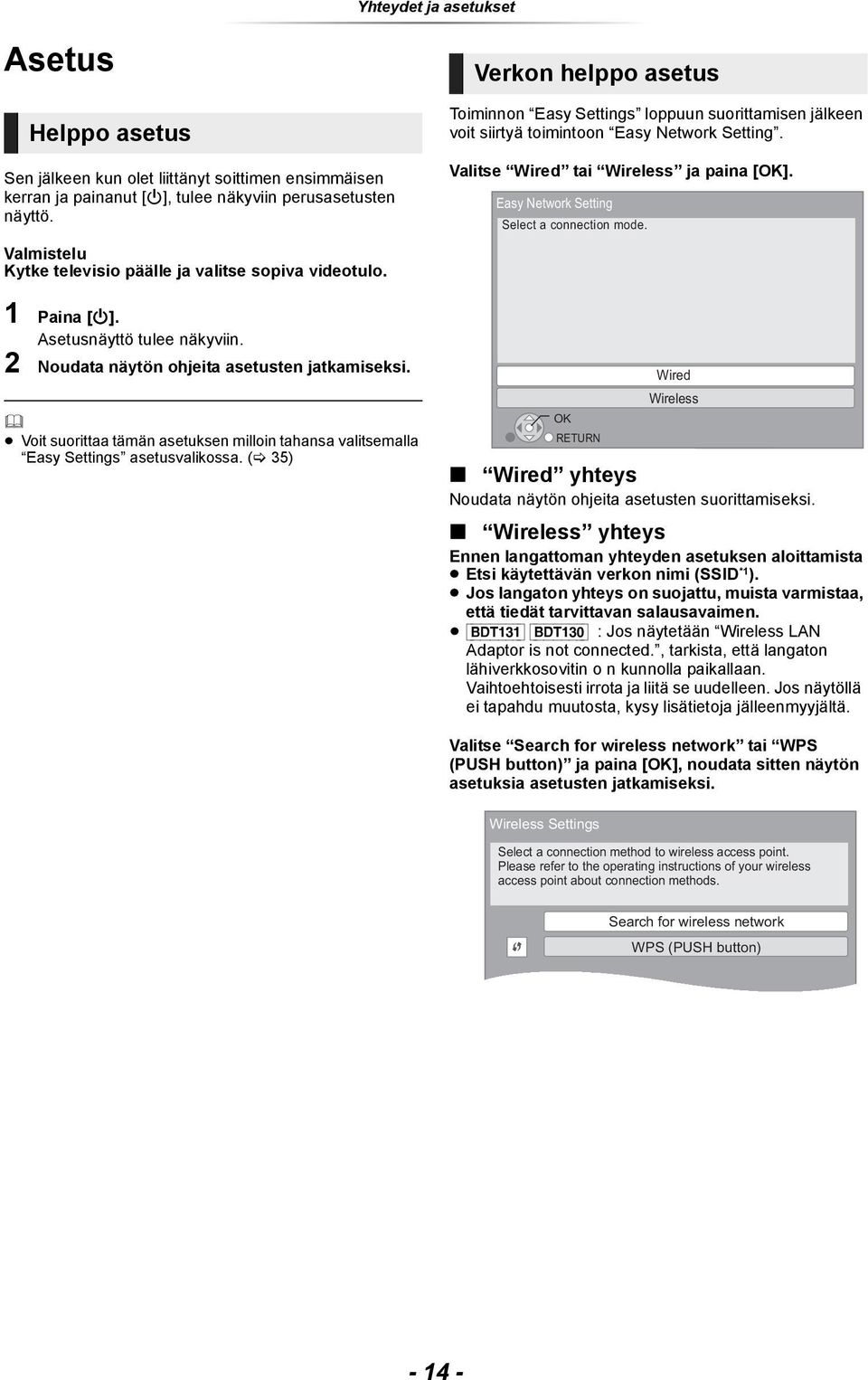

14 Yhteydet ja asetukset Asetus Helppo asetus Sen jälkeen kun olet liittänyt soittimen ensimmäisen kerran ja painanut [Í], tulee näkyviin perusasetusten näyttö. Valmistelu Kytke televisio päälle ja valitse sopiva videotulo. 1 Paina [Í]. Asetusnäyttö tulee näkyviin. 2 Noudata näytön ohjeita asetusten jatkamiseksi. Voit suorittaa tämän asetuksen milloin tahansa valitsemalla Easy Settings asetusvalikossa. ( 35) Verkon helppo asetus Toiminnon Easy Settings loppuun suorittamisen jälkeen voit siirtyä toimintoon Easy Network Setting. Valitse Wired tai Wireless ja paina [OK]. Easy Network Setting Select a connection mode. OK RETURN Wired Wireless Wired yhteys Noudata näytön ohjeita asetusten suorittamiseksi. Wireless yhteys Ennen langattoman yhteyden asetuksen aloittamista Etsi käytettävän verkon nimi (SSID *1 ). Jos langaton yhteys on suojattu, muista varmistaa, että tiedät tarvittavan salausavaimen. [BDT131] [BDT130] : Jos näytetään Wireless LAN Adaptor is not connected., tarkista, että langaton lähiverkkosovitin o n kunnolla paikallaan. Vaihtoehtoisesti irrota ja liitä se uudelleen. Jos näytöllä ei tapahdu muutosta, kysy lisätietoja jälleenmyyjältä. Valitse Search for wireless network tai WPS (PUSH button) ja paina [OK], noudata sitten näytön asetuksia asetusten jatkamiseksi. Wireless Settings Select a connection method to wireless access point. Please refer to the operating instructions of your wireless access point about connection methods. Search for wireless network WPS (PUSH button)

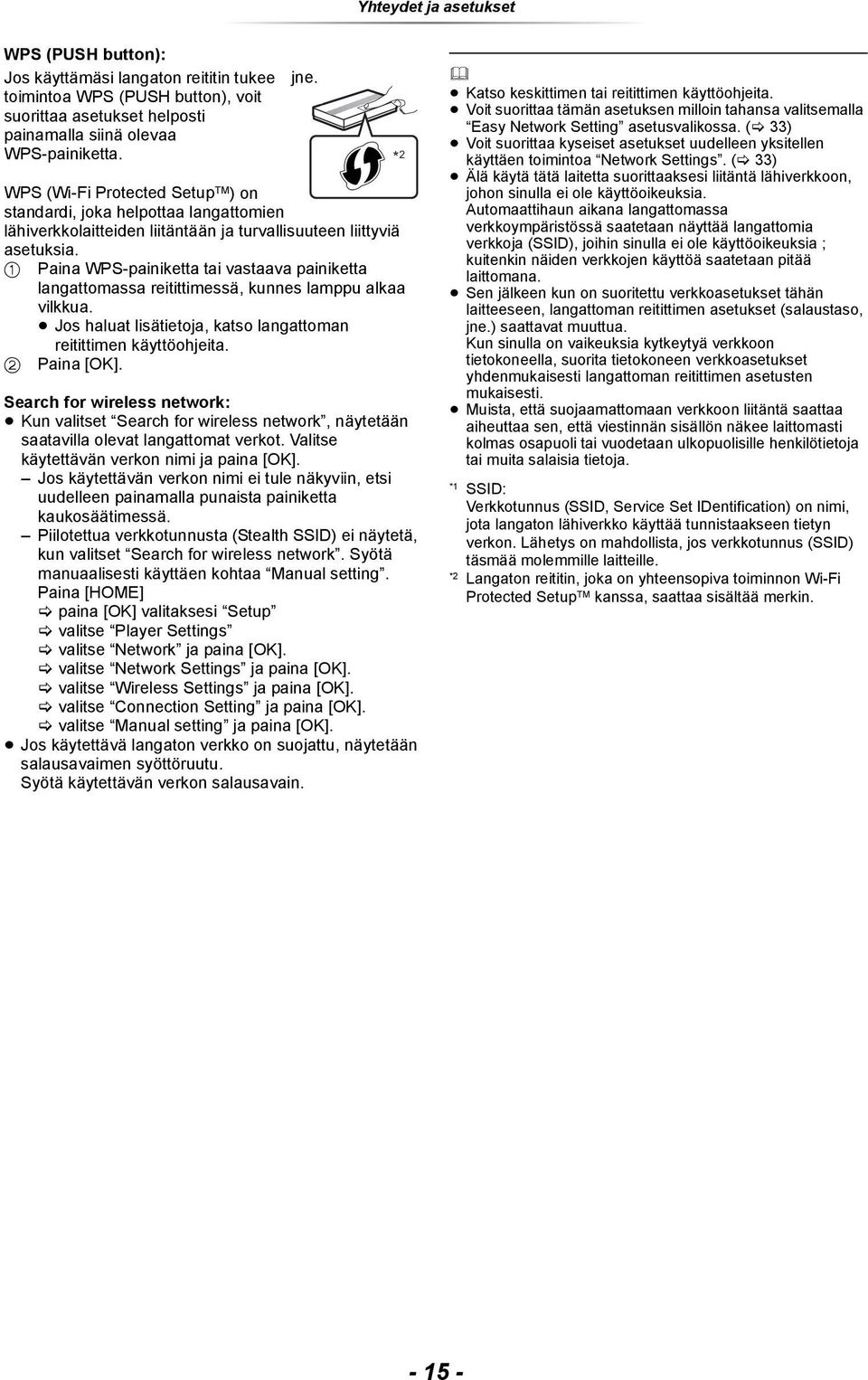

15 Yhteydet ja asetukset WPS (PUSH button): Jos käyttämäsi langaton reititin tukee toimintoa WPS (PUSH button), voit suorittaa asetukset helposti painamalla siinä olevaa WPS-painiketta. jne. WPS (Wi-Fi Protected Setup TM ) on standardi, joka helpottaa langattomien lähiverkkolaitteiden liitäntään ja turvallisuuteen liittyviä asetuksia. 1 Paina WPS-painiketta tai vastaava painiketta langattomassa reitittimessä, kunnes lamppu alkaa vilkkua. Jos haluat lisätietoja, katso langattoman reitittimen käyttöohjeita. 2 Paina [OK]. Search for wireless network: Kun valitset Search for wireless network, näytetään saatavilla olevat langattomat verkot. Valitse käytettävän verkon nimi ja paina [OK]. Jos käytettävän verkon nimi ei tule näkyviin, etsi uudelleen painamalla punaista painiketta kaukosäätimessä. Piilotettua verkkotunnusta (Stealth SSID) ei näytetä, kun valitset Search for wireless network. Syötä manuaalisesti käyttäen kohtaa Manual setting. Paina [HOME] paina [OK] valitaksesi Setup valitse Player Settings valitse Network ja paina [OK]. valitse Network Settings ja paina [OK]. valitse Wireless Settings ja paina [OK]. valitse Connection Setting ja paina [OK]. valitse Manual setting ja paina [OK]. Jos käytettävä langaton verkko on suojattu, näytetään salausavaimen syöttöruutu. Syötä käytettävän verkon salausavain. * 2 Katso keskittimen tai reitittimen käyttöohjeita. Voit suorittaa tämän asetuksen milloin tahansa valitsemalla Easy Network Setting asetusvalikossa. ( 33) Voit suorittaa kyseiset asetukset uudelleen yksitellen käyttäen toimintoa Network Settings. ( 33) Älä käytä tätä laitetta suorittaaksesi liitäntä lähiverkkoon, johon sinulla ei ole käyttöoikeuksia. Automaattihaun aikana langattomassa verkkoympäristössä saatetaan näyttää langattomia verkkoja (SSID), joihin sinulla ei ole käyttöoikeuksia ; kuitenkin näiden verkkojen käyttöä saatetaan pitää laittomana. Sen jälkeen kun on suoritettu verkkoasetukset tähän laitteeseen, langattoman reitittimen asetukset (salaustaso, jne.) saattavat muuttua. Kun sinulla on vaikeuksia kytkeytyä verkkoon tietokoneella, suorita tietokoneen verkkoasetukset yhdenmukaisesti langattoman reitittimen asetusten mukaisesti. Muista, että suojaamattomaan verkkoon liitäntä saattaa aiheuttaa sen, että viestinnän sisällön näkee laittomasti kolmas osapuoli tai vuodetaan ulkopuolisille henkilötietoja tai muita salaisia tietoja. *1 SSID: Verkkotunnus (SSID, Service Set IDentification) on nimi, jota langaton lähiverkko käyttää tunnistaakseen tietyn verkon. Lähetys on mahdollista, jos verkkotunnus (SSID) täsmää molemmille laitteille. *2 Langaton reititin, joka on yhteensopiva toiminnon Wi-Fi Protected Setup TM kanssa, saattaa sisältää merkin

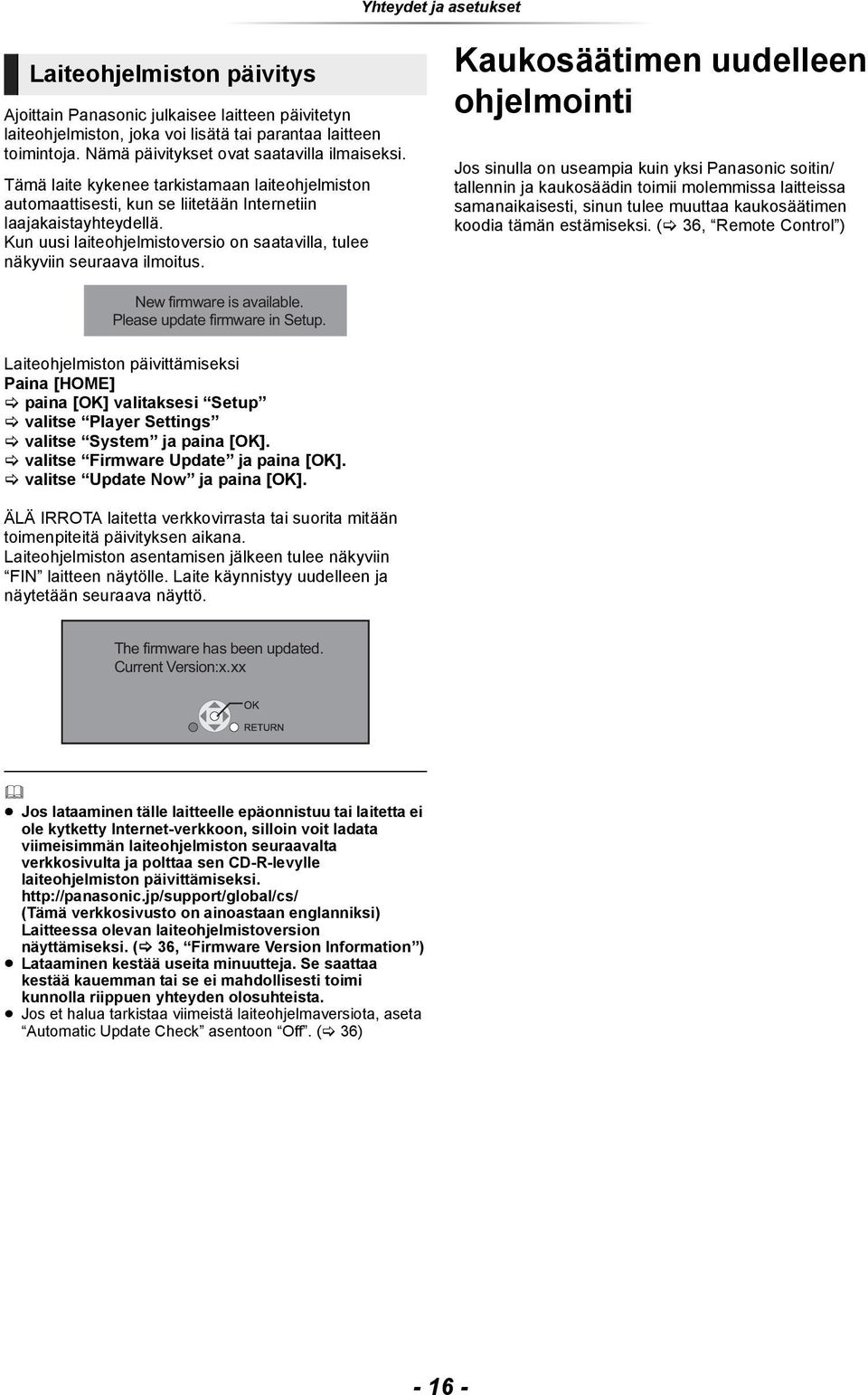

16 Yhteydet ja asetukset Laiteohjelmiston päivitys Ajoittain Panasonic julkaisee laitteen päivitetyn laiteohjelmiston, joka voi lisätä tai parantaa laitteen toimintoja. Nämä päivitykset ovat saatavilla ilmaiseksi. Tämä laite kykenee tarkistamaan laiteohjelmiston automaattisesti, kun se liitetään Internetiin laajakaistayhteydellä. Kun uusi laiteohjelmistoversio on saatavilla, tulee näkyviin seuraava ilmoitus. Kaukosäätimen uudelleen ohjelmointi Jos sinulla on useampia kuin yksi Panasonic soitin/ tallennin ja kaukosäädin toimii molemmissa laitteissa samanaikaisesti, sinun tulee muuttaa kaukosäätimen koodia tämän estämiseksi. ( 36, Remote Control ) New firmware is available. Please update firmware in Setup. Laiteohjelmiston päivittämiseksi Paina [HOME] paina [OK] valitaksesi Setup valitse Player Settings valitse System ja paina [OK]. valitse Firmware Update ja paina [OK]. valitse Update Now ja paina [OK]. ÄLÄ IRROTA laitetta verkkovirrasta tai suorita mitään toimenpiteitä päivityksen aikana. Laiteohjelmiston asentamisen jälkeen tulee näkyviin FIN laitteen näytölle. Laite käynnistyy uudelleen ja näytetään seuraava näyttö. The firmware has been updated. Current Version:x.xx Jos lataaminen tälle laitteelle epäonnistuu tai laitetta ei ole kytketty Internet-verkkoon, silloin voit ladata viimeisimmän laiteohjelmiston seuraavalta verkkosivulta ja polttaa sen CD-R-levylle laiteohjelmiston päivittämiseksi. (Tämä verkkosivusto on ainoastaan englanniksi) Laitteessa olevan laiteohjelmistoversion näyttämiseksi. ( 36, Firmware Version Information ) Lataaminen kestää useita minuutteja. Se saattaa kestää kauemman tai se ei mahdollisesti toimi kunnolla riippuen yhteyden olosuhteista. Jos et halua tarkistaa viimeistä laiteohjelmaversiota, aseta Automatic Update Check asentoon Off. ( 36)

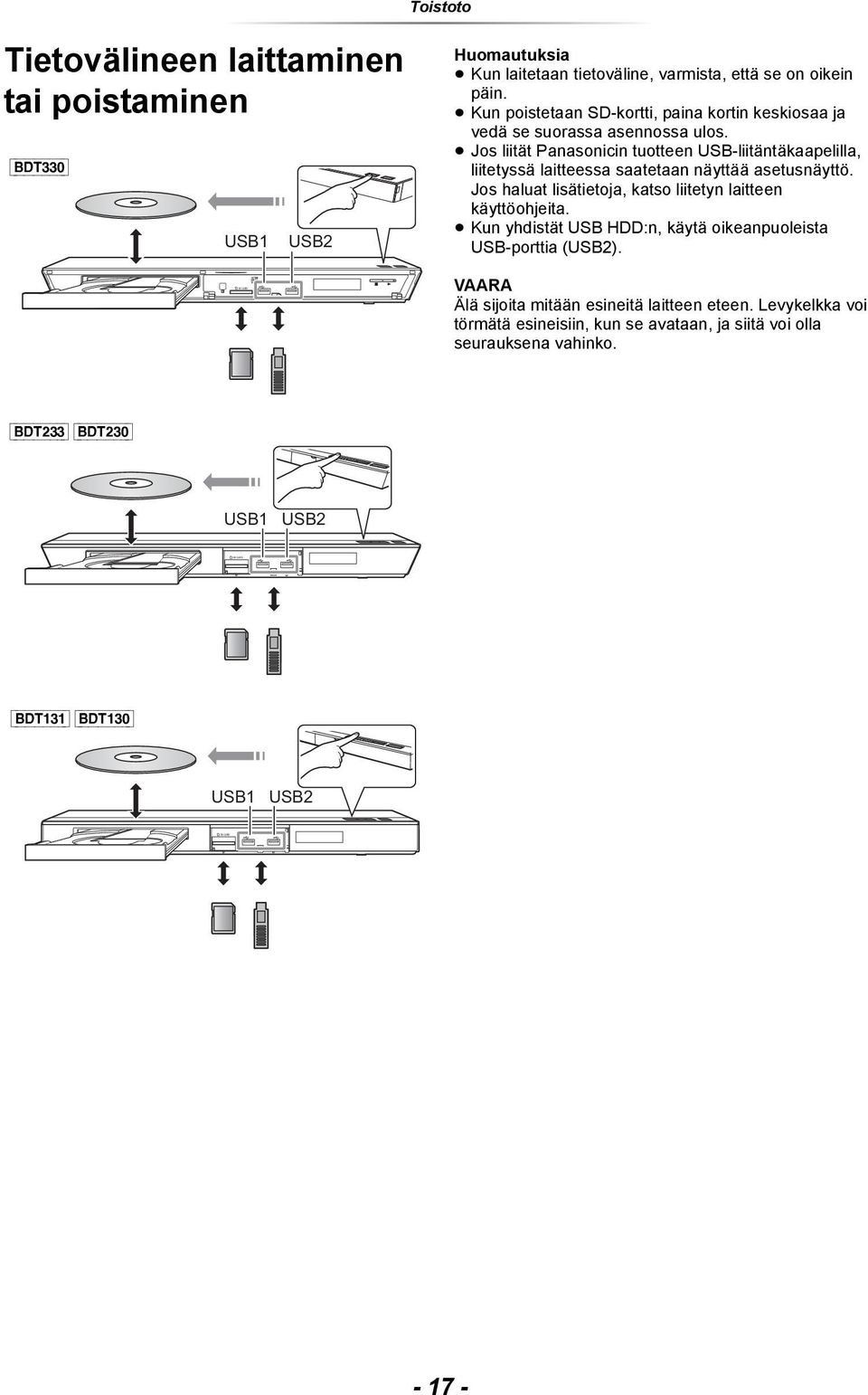

17 IR SD CARD SD CARD SD CARD Toistoto Toistoto Tietovälineen laittaminen tai poistaminen [BDT330] USB1 USB2 Huomautuksia Kun laitetaan tietoväline, varmista, että se on oikein päin. Kun poistetaan SD-kortti, paina kortin keskiosaa ja vedä se suorassa asennossa ulos. Jos liität Panasonicin tuotteen USB-liitäntäkaapelilla, liitetyssä laitteessa saatetaan näyttää asetusnäyttö. Jos haluat lisätietoja, katso liitetyn laitteen käyttöohjeita. Kun yhdistät USB HDD:n, käytä oikeanpuoleista USB-porttia (USB2). VAARA Älä sijoita mitään esineitä laitteen eteen. Levykelkka voi törmätä esineisiin, kun se avataan, ja siitä voi olla seurauksena vahinko. [BDT233] [BDT230] USB1 USB2 [BDT131] [BDT130] USB1 USB2-17 -

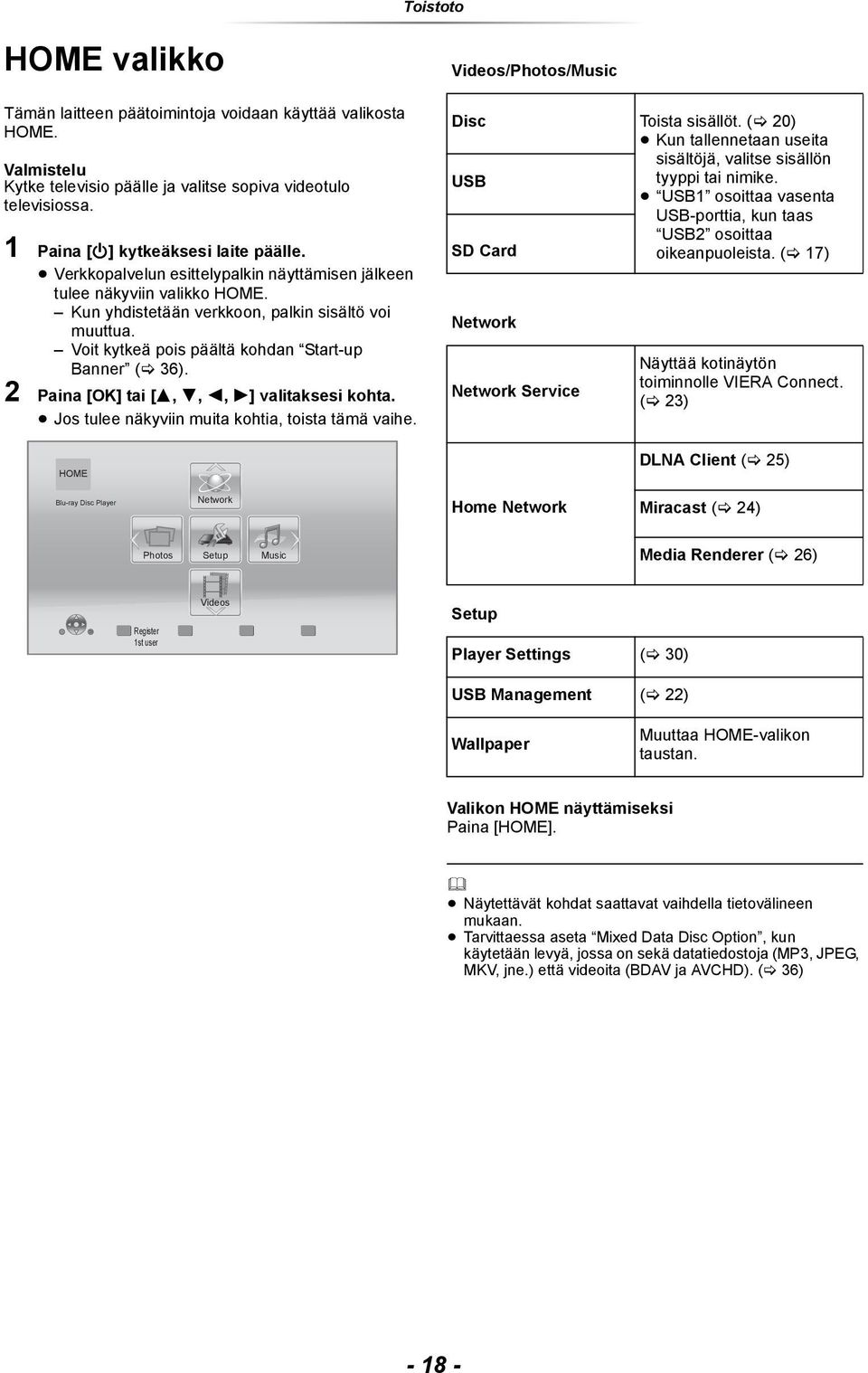

18 Toistoto HOME valikko Tämän laitteen päätoimintoja voidaan käyttää valikosta HOME. Valmistelu Kytke televisio päälle ja valitse sopiva videotulo televisiossa. 1 Paina [Í] kytkeäksesi laite päälle. Verkkopalvelun esittelypalkin näyttämisen jälkeen tulee näkyviin valikko HOME. Kun yhdistetään verkkoon, palkin sisältö voi muuttua. Voit kytkeä pois päältä kohdan Start-up Banner ( 36). 2 Paina [OK] tai [3, 4, 2, 1] valitaksesi kohta. Jos tulee näkyviin muita kohtia, toista tämä vaihe. Videos/Photos/Music Disc Toista sisällöt. ( 20) Kun tallennetaan useita sisältöjä, valitse sisällön USB tyyppi tai nimike. USB1 osoittaa vasenta USB-porttia, kun taas USB2 osoittaa SD Card oikeanpuoleista. ( 17) Network Network Service Näyttää kotinäytön toiminnolle VIERA Connect. ( 23) HOME DLNA Client ( 25) Blu-ray Disc Player Network Home Network Miracast ( 24) Photos Setup Music Media Renderer ( 26) Register 1st user Videos Setup Player Settings ( 30) USB Management ( 22) Wallpaper Muuttaa HOME-valikon taustan. Valikon HOME näyttämiseksi Paina [HOME]. Näytettävät kohdat saattavat vaihdella tietovälineen mukaan. Tarvittaessa aseta Mixed Data Disc Option, kun käytetään levyä, jossa on sekä datatiedostoja (MP3, JPEG, MKV, jne.) että videoita (BDAV ja AVCHD). ( 36)

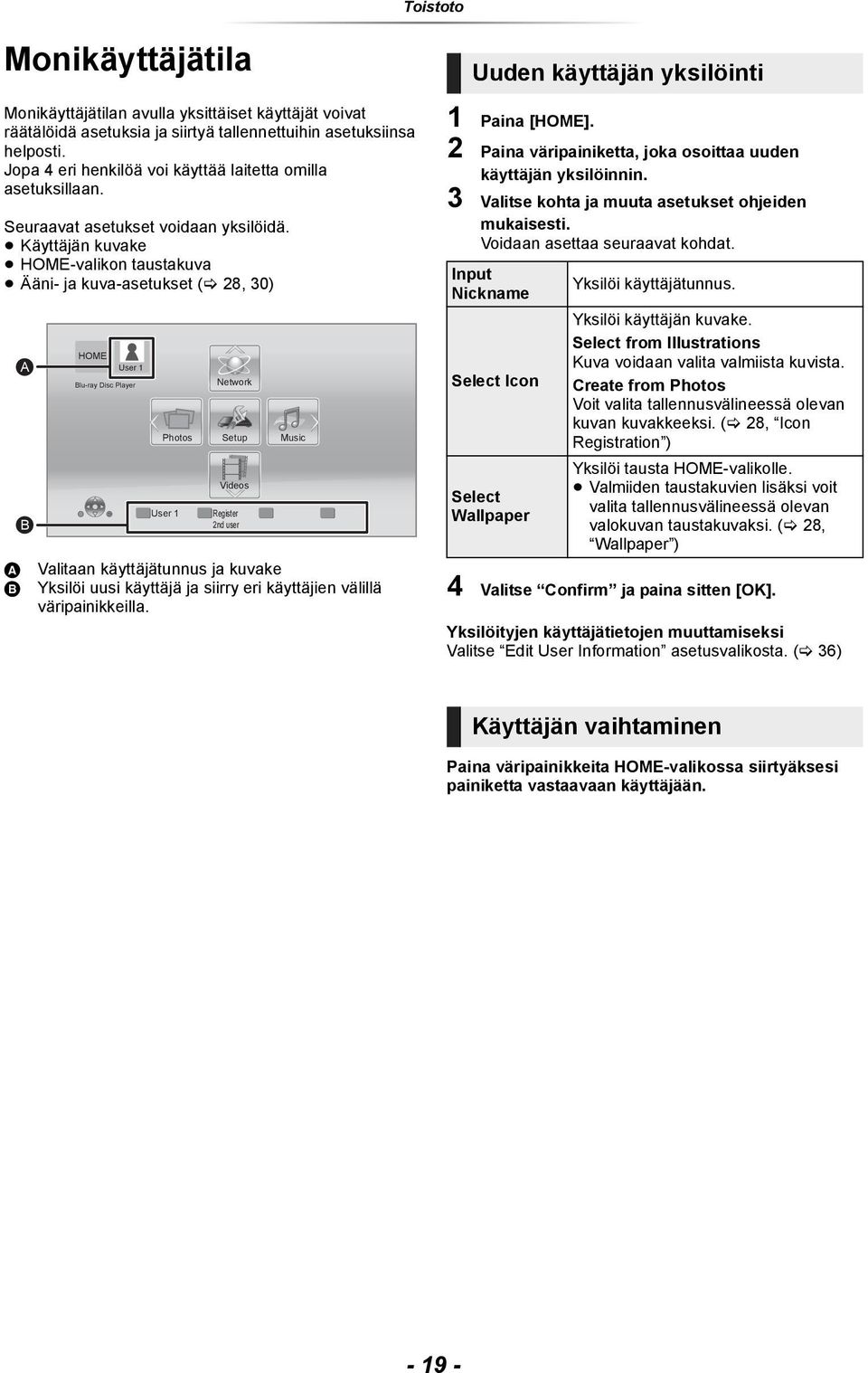

19 Toistoto Monikäyttäjätila Monikäyttäjätilan avulla yksittäiset käyttäjät voivat räätälöidä asetuksia ja siirtyä tallennettuihin asetuksiinsa helposti. Jopa 4 eri henkilöä voi käyttää laitetta omilla asetuksillaan. Seuraavat asetukset voidaan yksilöidä. Käyttäjän kuvake HOME-valikon taustakuva Ääni- ja kuva-asetukset ( 28, 30) A B A B HOME User 1 Blu-ray Disc Player Photos User 1 Network Setup Videos Register 2nd user Music Valitaan käyttäjätunnus ja kuvake Yksilöi uusi käyttäjä ja siirry eri käyttäjien välillä väripainikkeilla. Uuden käyttäjän yksilöinti 1 Paina [HOME]. 2 Paina väripainiketta, joka osoittaa uuden käyttäjän yksilöinnin. 3 Valitse kohta ja muuta asetukset ohjeiden mukaisesti. Voidaan asettaa seuraavat kohdat. Input Nickname Select Icon Select Wallpaper Yksilöi käyttäjätunnus. Yksilöi käyttäjän kuvake. Select from Illustrations Kuva voidaan valita valmiista kuvista. Create from Photos Voit valita tallennusvälineessä olevan kuvan kuvakkeeksi. ( 28, Icon Registration ) Yksilöi tausta HOME-valikolle. Valmiiden taustakuvien lisäksi voit valita tallennusvälineessä olevan valokuvan taustakuvaksi. ( 28, Wallpaper ) 4 Valitse Confirm ja paina sitten [OK]. Yksilöityjen käyttäjätietojen muuttamiseksi Valitse Edit User Information asetusvalikosta. ( 36) Käyttäjän vaihtaminen Paina väripainikkeita HOME-valikossa siirtyäksesi painiketta vastaavaan käyttäjään

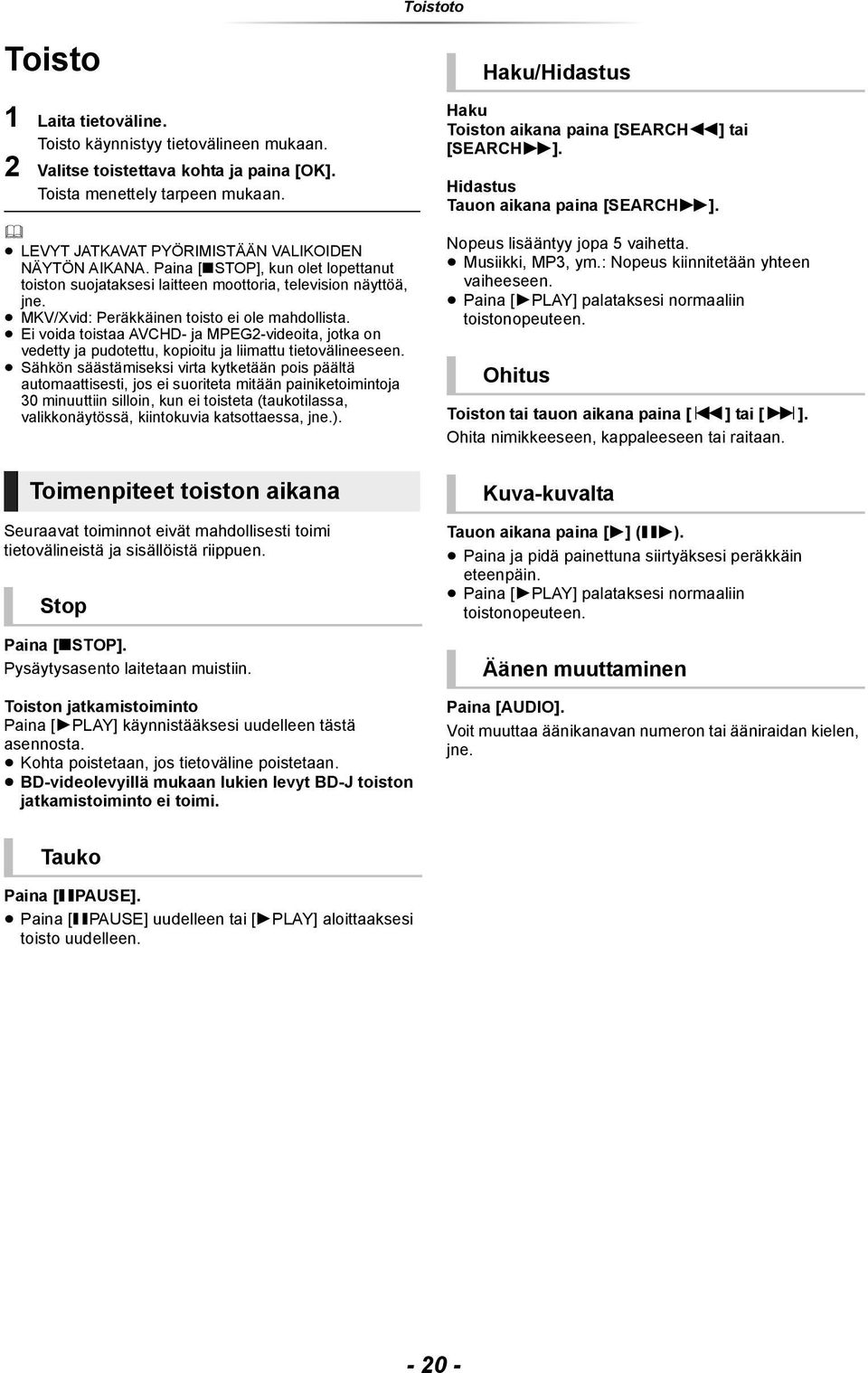

20 Toistoto Toisto 1 Laita tietoväline. Toisto käynnistyy tietovälineen mukaan. 2 Valitse toistettava kohta ja paina [OK]. Toista menettely tarpeen mukaan. LEVYT JATKAVAT PYÖRIMISTÄÄN VALIKOIDEN NÄYTÖN AIKANA. Paina [ STOP], kun olet lopettanut toiston suojataksesi laitteen moottoria, television näyttöä, jne. MKV/Xvid: Peräkkäinen toisto ei ole mahdollista. Ei voida toistaa AVCHD- ja MPEG2-videoita, jotka on vedetty ja pudotettu, kopioitu ja liimattu tietovälineeseen. Sähkön säästämiseksi virta kytketään pois päältä automaattisesti, jos ei suoriteta mitään painiketoimintoja 30 minuuttiin silloin, kun ei toisteta (taukotilassa, valikkonäytössä, kiintokuvia katsottaessa, jne.). Toimenpiteet toiston aikana Seuraavat toiminnot eivät mahdollisesti toimi tietovälineistä ja sisällöistä riippuen. Stop Paina [ STOP]. Pysäytysasento laitetaan muistiin. Toiston jatkamistoiminto Paina [1PLAY] käynnistääksesi uudelleen tästä asennosta. Kohta poistetaan, jos tietoväline poistetaan. BD-videolevyillä mukaan lukien levyt BD-J toiston jatkamistoiminto ei toimi. Haku/Hidastus Haku Toiston aikana paina [SEARCH6] tai [SEARCH5]. Hidastus Tauon aikana paina [SEARCH5]. Nopeus lisääntyy jopa 5 vaihetta. Musiikki, MP3, ym.: Nopeus kiinnitetään yhteen vaiheeseen. Paina [1PLAY] palataksesi normaaliin toistonopeuteen. Ohitus Toiston tai tauon aikana paina [:] tai [9]. Ohita nimikkeeseen, kappaleeseen tai raitaan. Kuva-kuvalta Tauon aikana paina [1] (;1). Paina ja pidä painettuna siirtyäksesi peräkkäin eteenpäin. Paina [1PLAY] palataksesi normaaliin toistonopeuteen. Äänen muuttaminen Paina [AUDIO]. Voit muuttaa äänikanavan numeron tai ääniraidan kielen, jne. Tauko Paina [;PAUSE]. Paina [;PAUSE] uudelleen tai [1PLAY] aloittaaksesi toisto uudelleen
