1 TopGear Hammaspyöräpumput

2 TopGear Kun luotettavuus on ensisijaista Hammaspyöräpumppuja käytetään kaikentyyppisissä teollisuuden sovelluksissa. Ne soveltuvat sekä ohuiden että paksujen nesteiden pumppaamiseen, suklaasta diesel-polttoaineeseen. Pumpuillamme on vankka rakenne, tarjoten korkeaa luotettavuutta sekä pitkää elinikää. Valmistamme hammaspyöräpumppuja joihin asiakkaamme voivat luottaa. Ostaessasi hammaspyöräpumpun Johnson Pumpulta liityt tuhansien teollisuuden asiakkaidemme joukkoon, jotka luottavat pumpputeknologiaamme. Heidän suurin mielenkiinnon kohteensa ei ole itse pumppu, vaan tasainen, laadukas, jatkuva tuotanto -matalin kokonaiskustannuksin. Johnson Pumpulla on yli 70 vuoden kokemus hammaspyöräpumppujen kehityksestä ja valmistuksesta. Olemme yksi markkinajohtajista. Laaja Johnson Pump TopGear-ryhmä on jaettu kolmeen sarjaan: L-sarja Matala viskositeetti -korkea tuotto G-sarja: Monikäyttöinen H-sarja: Vaativiin sovelluksiin Tyypillisiä piirteitä Vankka ja luotettava toiminta Matala- ja korkeaviskoosisille tuotteille Tasainen imu Yksinkertainen rakenne - vain kaksi liikkuvaa osaa Helppo kunnossapitää Lyhyet huoltoajat Laaja materiaalivalikoima Tehokas API 676:n mukainen

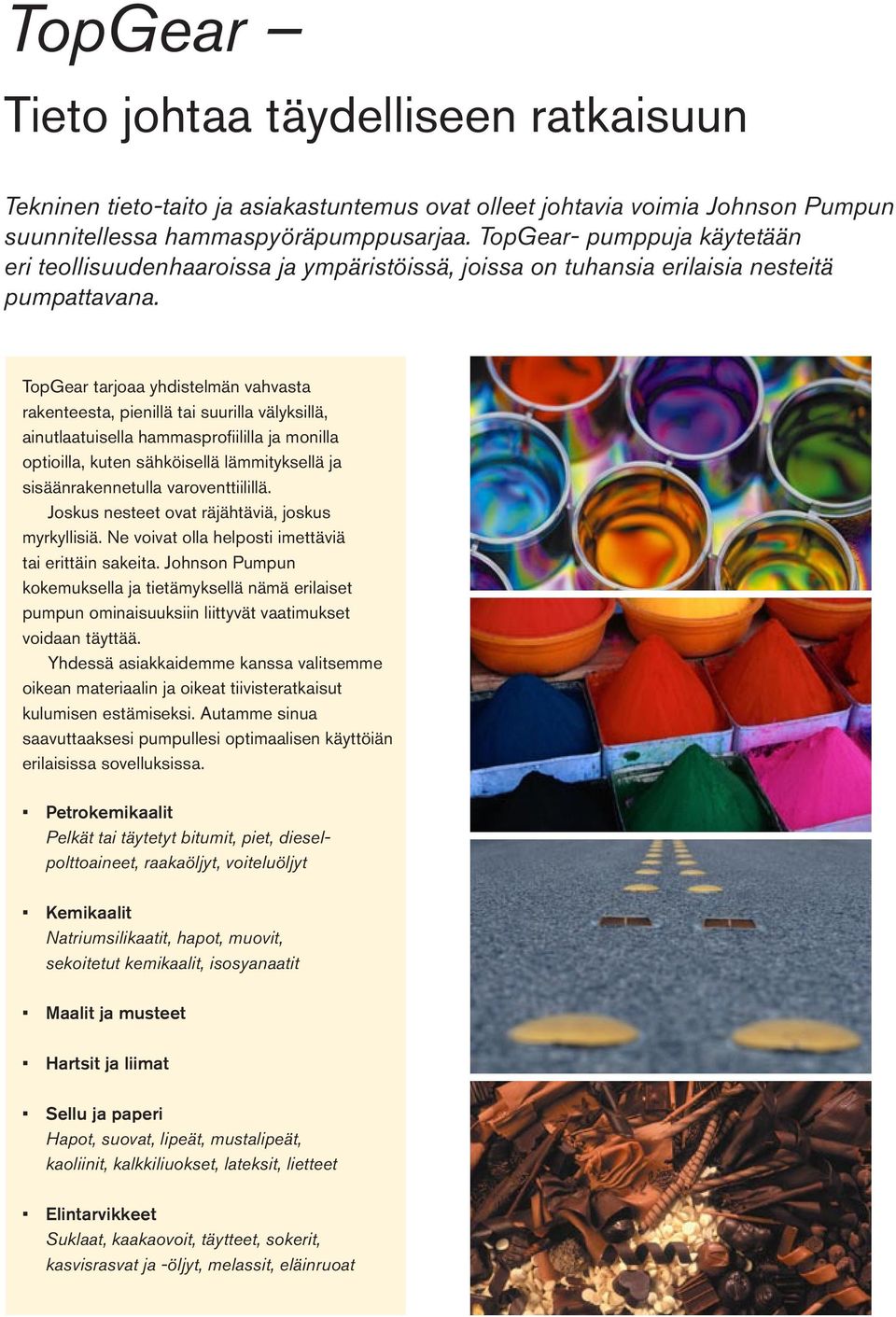

3 TopGear Tieto johtaa täydelliseen ratkaisuun Tekninen tieto-taito ja asiakastuntemus ovat olleet johtavia voimia Johnson Pumpun suunnitellessa hammaspyöräpumppusarjaa. TopGear- pumppuja käytetään eri teollisuudenhaaroissa ja ympäristöissä, joissa on tuhansia erilaisia nesteitä pumpattavana. TopGear tarjoaa yhdistelmän vahvasta rakenteesta, pienillä tai suurilla välyksillä, ainutlaatuisella hammasprofiililla ja monilla optioilla, kuten sähköisellä lämmityksellä ja sisäänrakennetulla varoventtiilillä. Joskus nesteet ovat räjähtäviä, joskus myrkyllisiä. Ne voivat olla helposti imettäviä tai erittäin sakeita. Johnson Pumpun kokemuksella ja tietämyksellä nämä erilaiset pumpun ominaisuuksiin liittyvät vaatimukset voidaan täyttää. Yhdessä asiakkaidemme kanssa valitsemme oikean materiaalin ja oikeat tiivisteratkaisut kulumisen estämiseksi. Autamme sinua saavuttaaksesi pumpullesi optimaalisen käyttöiän erilaisissa sovelluksissa. Petrokemikaalit Pelkät tai täytetyt bitumit, piet, dieselpolttoaineet, raakaöljyt, voiteluöljyt Kemikaalit Natriumsilikaatit, hapot, muovit, sekoitetut kemikaalit, isosyanaatit Maalit ja musteet Hartsit ja liimat Sellu ja paperi Hapot, suovat, lipeät, mustalipeät, kaoliinit, kalkkiliuokset, lateksit, lietteet Elintarvikkeet Suklaat, kaakaovoit, täytteet, sokerit, kasvisrasvat ja -öljyt, melassit, eläinruoat

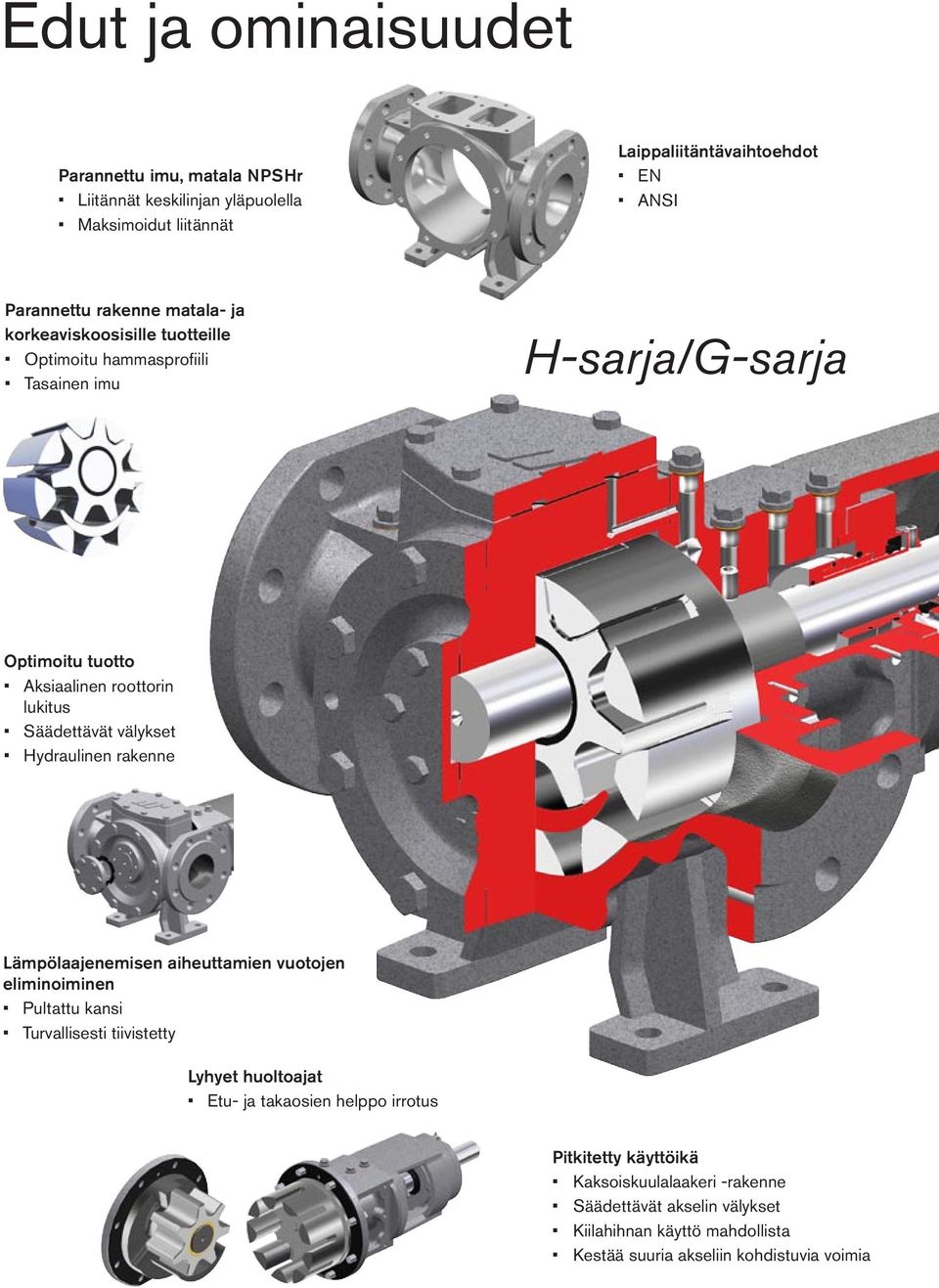

4 Edut ja ominaisuudet Parannettu imu, matala NPSHr Liitännät keskilinjan yläpuolella Maksimoidut liitännät Laippaliitäntävaihtoehdot EN ANSI Parannettu rakenne matala- ja korkeaviskoosisille tuotteille Optimoitu hammasprofiili Tasainen imu H-sarja/G-sarja Optimoitu tuotto Aksiaalinen roottorin lukitus Säädettävät välykset Hydraulinen rakenne Lämpölaajenemisen aiheuttamien vuotojen eliminoiminen Pultattu kansi Turvallisesti tiivistetty Lyhyet huoltoajat Etu- ja takaosien helppo irrotus Pitkitetty käyttöikä Kaksoiskuulalaakeri -rakenne Säädettävät akselin välykset Kiilahihnan käyttö mahdollista Kestää suuria akseliin kohdistuvia voimia

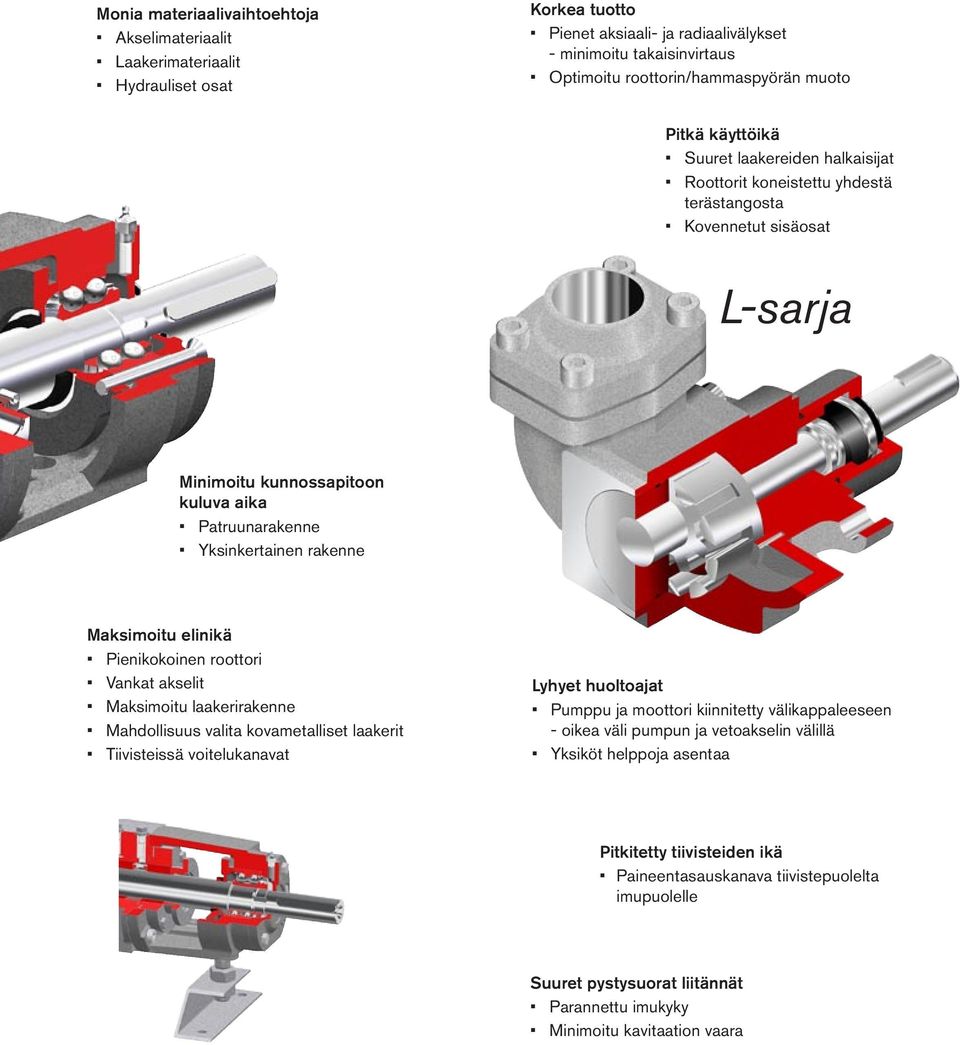

5 Monia materiaalivaihtoehtoja Akselimateriaalit Laakerimateriaalit Hydrauliset osat Korkea tuotto Pienet aksiaali- ja radiaalivälykset - minimoitu takaisinvirtaus Optimoitu roottorin/hammaspyörän muoto Pitkä käyttöikä Suuret laakereiden halkaisijat Roottorit koneistettu yhdestä terästangosta Kovennetut sisäosat L-sarja Minimoitu kunnossapitoon kuluva aika Patruunarakenne Yksinkertainen rakenne Maksimoitu elinikä Pienikokoinen roottori Vankat akselit Maksimoitu laakerirakenne Mahdollisuus valita kovametalliset laakerit Tiivisteissä voitelukanavat Lyhyet huoltoajat Pumppu ja moottori kiinnitetty välikappaleeseen - oikea väli pumpun ja vetoakselin välillä Yksiköt helppoja asentaa Pitkitetty tiivisteiden ikä Paineentasauskanava tiivistepuolelta imupuolelle Suuret pystysuorat liitännät Parannettu imukyky Minimoitu kavitaation vaara

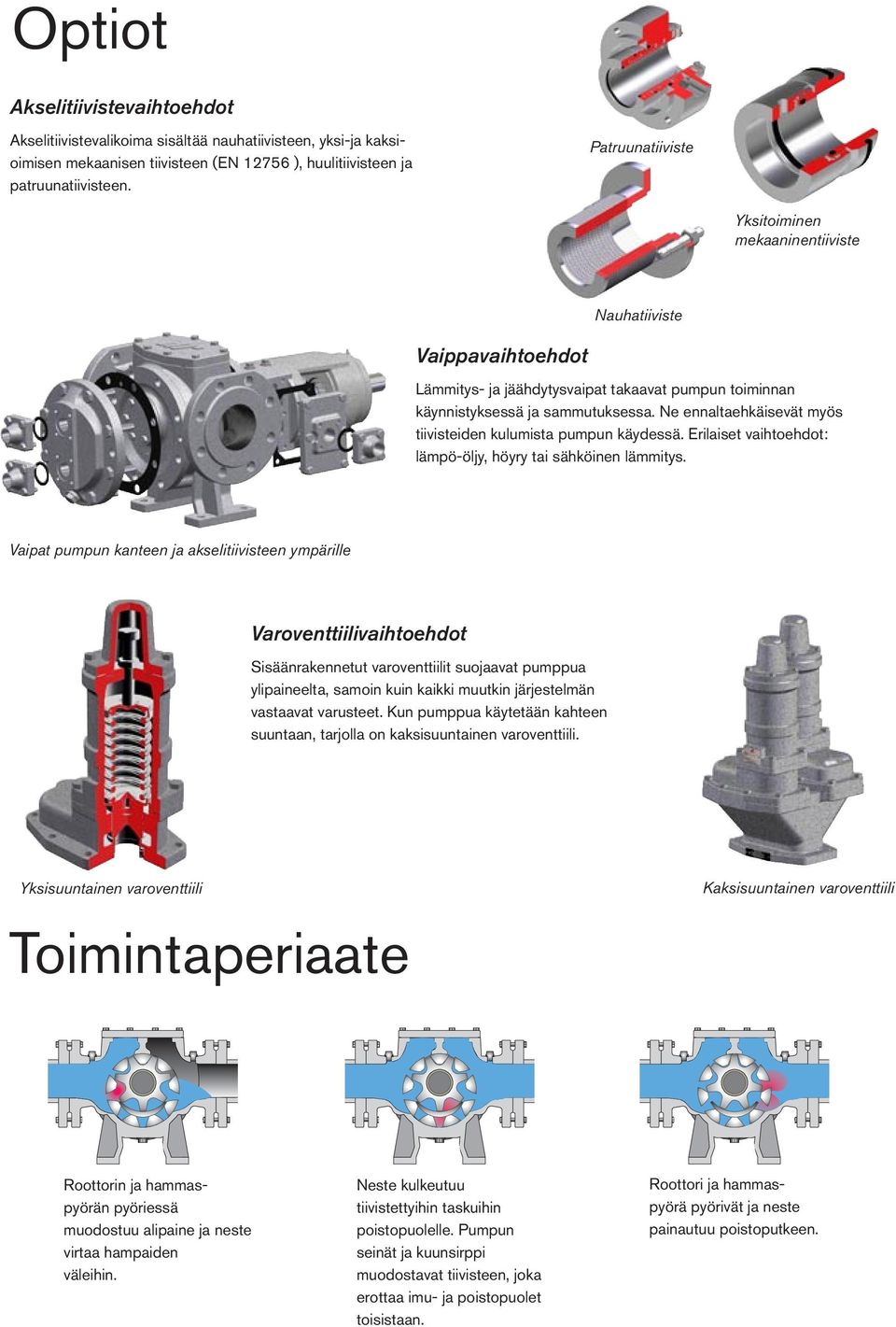

6 Optiot Akselitiivistevaihtoehdot Akselitiivistevalikoima sisältää nauhatiivisteen, yksi-ja kaksioimisen mekaanisen tiivisteen (EN ), huulitiivisteen ja patruunatiivisteen. Patruunatiiviste Yksitoiminen mekaaninentiiviste Nauhatiiviste Vaippavaihtoehdot Lämmitys- ja jäähdytysvaipat takaavat pumpun toiminnan käynnistyksessä ja sammutuksessa. Ne ennaltaehkäisevät myös tiivisteiden kulumista pumpun käydessä. Erilaiset vaihtoehdot: lämpö-öljy, höyry tai sähköinen lämmitys. Vaipat pumpun kanteen ja akselitiivisteen ympärille Varoventtiilivaihtoehdot Sisäänrakennetut varoventtiilit suojaavat pumppua ylipaineelta, samoin kuin kaikki muutkin järjestelmän vastaavat varusteet. Kun pumppua käytetään kahteen suuntaan, tarjolla on kaksisuuntainen varoventtiili. Yksisuuntainen varoventtiili Toimintaperiaate Kaksisuuntainen varoventtiili Roottorin ja hammaspyörän pyöriessä muodostuu alipaine ja neste virtaa hampaiden väleihin. Neste kulkeutuu tiivistettyihin taskuihin poistopuolelle. Pumpun seinät ja kuunsirppi muodostavat tiivisteen, joka erottaa imu- ja poistopuolet toisistaan. Roottori ja hammaspyörä pyörivät ja neste painautuu poistoputkeen.

7 Tekniset tiedot Suorituskyvyt TG L TG G TG GS TG GP TG GM Pesä Valurauta Valurauta Hammaspyörä ja roottori Teräs Teräs Haponkestävä teräs TG H Haponkestävä täräs Valuteräs Pallografiittivalurauta Nodulaarinen valurauta Haponkestävä teräs Max. kapasiteetti (m 3 /h) Max. vastapaine (bar) Max. lämpötila ( C) Max. viskositeetti (m.pas) Qth (m 3 /h) TG G/TG H TG L SRT 200 SRT 150 TG TG TG TG TG TG TG 6-40 TG 3-32 TG 2-32/TG 2-25 TG L095 TG L047 TG L018 TG L009 TG L004 TG L n (rpm)
