AGS5500. Älykkäällä ohjauksella varustettu ilmaverhokojesarja liike- ja teollisuustilojen suurille oville. 1 Lämmittämätön A 2 Vesilämmitteinen WL, WH

Transkriptio

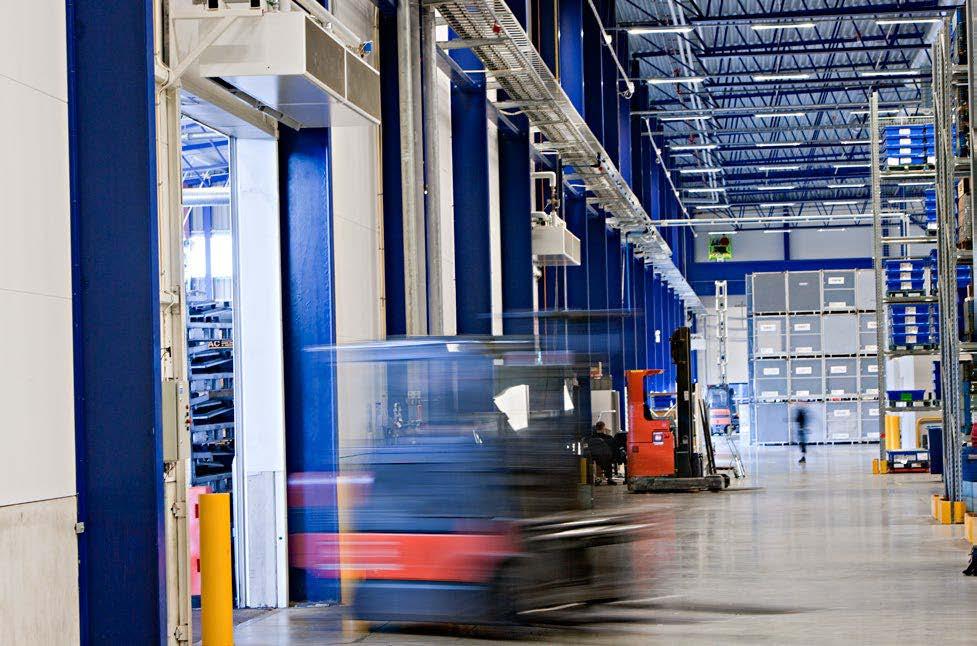

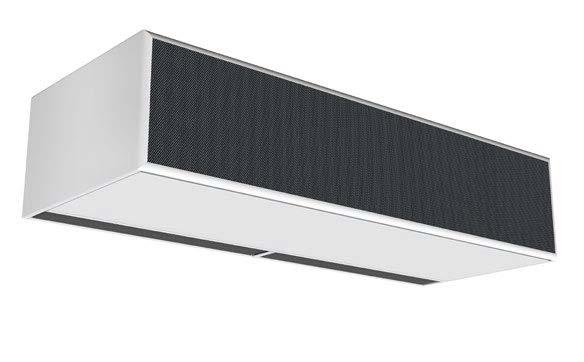

1 R AGS5500 Älykkäällä ohjauksella varustettu ilmaverhokojesarja liike- ja teollisuustilojen suurille oville Yläpuoliseen puhallukseen (sivupuhallukseen erikoistilauksesta) Suositeltava maksimi asennuskorkeus 5,5 m* Kojeleveydet: 1,5 2,0 2,5 ja 3,0 m 1 Lämmittämätön A 2 Vesilämmitteinen WL, WH Optimaalinen ilmasulkuteho Thermozone teknologialla Käyttökohteet AGS5500 on erittäin tehokas ilmaverhokojesarja, joka on tarkoitettu kaupan ja teollisuuden suurille oviaukoille. Kojesarjaa soveltuu myös suurten tilojen suorituskykyä vaativiin sisäänkäynteihin, esim. kauppakeskuksissa. Kojeissa on kiinnitetty erityistä huomiota ilmasuihkun virtaustekniikkaan, jotta suurten suoritusarvojen lisäksi saavutetaan todellinen tehokas ilmasulkuvaikutus. Älykkään SIRe ohjausjärjestelmän ansiosta kojeiden toiminta sopeutuu automaattisesti erilaisiin asennusympäristöihin ja toimintatilanteisiin. Muotoilu AGS kojeiden muotoilu on ajatonta ja selkeää. Koje on suunniteltu asennettavaksi esille oviaukon yläpuolelle, mutta lisävarusteilla koje voidaan asentaa myös välikattoon (kasetti tai teleskooppivarustus), tai asettaa sivupuhallukseen oviaukon vierelle. Heittopituusprofiili m 0,1 1,0 2,0 3,0 4,0 5,0 6,0 16,4 m/s 8,7 m/s 6,4 m/s 5,4 m/s 4,7 m/s 4,2 m/s 3,9 m/s Mittausperusteet standardin ISO mukaisesti. Keskiarvot sarjan kojeille. *) Asennuskorkeus on riippuvainen tilasta ja vallitsevista olosuhteista Tuotetiedot Valmisteltu SIRe ohjausjärjestelmille, jonka esiohjelmoitujen tehdasasetusten ja monien älykkäiden toimintojen ansiosta kojeita on helppo asentaa ja käyttää. Lue lisää SIRe -esitteestä. Erikoistilattavat mallit - sivupuhallukseen - välikattoasennuksiin (kasetti- tai teleskooppivarustus) - sähkölämmityksellä - erilaisilla putkiyhteillä Imusäleikkö toimii sekä ulkopuolelta puhdistettavana suodattimena, että huoltoluukkuna lämmönvaihtimen puhdistukseen. Puhallussäleikkö mahdollistaa puhallussuihkun suuntaamisen optimaalisen ilmasulkuvaikutuksen saavuttamiseksi Korroosiosuojattu kotelo on kuumasinkittyä, jauhemaalattua teräspeltiä. Rungon väri: valkoinen RAL 9016, CS S Säleikköjen väri: harmaa RAL / 04

2 Tekniset tiedot 1 Lämmittämätön AGS5500A Lämpöteho *1 Äänitaso* 2 [db(a)] Jännite mootori [V] Virta moottori [A] AGS5515A / /70 230V~ 8, AGS5520A / /72 230V~ 12, AGS5525A / /73 230V~ 16, AGS5530A / /74 230V~ 20, Pituus [mm] Paino [kg] 2 Vesilämmitys AGS5500WH, korkealämpö lämmönvaihdin (menovesi 80 o C) Lämpöteho* 4 *1 t *3,4 Vesitilavuus [l] Äänitaso* 2 [db(a)] Jännite moottori [V] Virta moottori [A] AGS5515WH / /18 3,8 50/70 230V~ 7, AGS5520WH / /20 4,9 51/71 230V~ 11, AGS5525WH / /20 6,4 52/72 230V~ 15, AGS5530WH / /20 7,6 54/74 230V~ 19, Pituus [mm] Paino [kg] 2 Vesilämmitys AGS5500WL, normaalilämpö lämmönvaihdin (menovesi 80 o C) Lämpöteho* 5 *1 t *3,5 Vesitilavuus [l] Äänitaso* 2 [db(a)] Jännite moottori [V] Virta moottori [A] AGS5515WL / /14 4,0 50/70 230V~ 7, AGS5520WL / /16 8,1 51/71 230V~ 11, AGS5525WL / /16 9,2 52/72 230V~ 15, AGS5530WL / /15 11,0 54/74 230V~ 19, Pituus [mm] Paino [kg] *1 ) Pienin/suurin ilmamäärä, yhteensä 5 puhallustehoporrasta *2 ) Mittausolot: Etäisyys kojeeseen 5 m. Suuntaavuuskerroin 2. Ekvivalenttinen absorptiopinta-ala 200 m 2 pienimmällä ja suurimmalla puhallusteholla *3 ) t läpimenevän ilman lämpötilannousu nimellisteholla pienimmällä/suurimmalla puhallusteholla *4 ) imellislämpöteho oloissa 80/60 C, +18 C. *5 ) imellislämpöteho oloissa 60/40 C, +18 C. Kotelointiluokka: IP24. CE merkitty. Oikeus mutoksiin pidätetään.

3 Mitat L Sähköliitäntä Ohjauspiirikortti (2 kpl: AGS5525/5530) Vesiliitännät, sisäkierre L/2 AGS5520/ AGS5515: 4 x M10 AGS5520/5525: 6 x M10 AGS5530: 8 x M10 Vesiliitännät, sisäkierre L [mm] AGS AGS AGS AGS WL WH AGS5515 D25 (1") D20 (3/4") AGS5520 D32 (1 1/4") D25 (1") AGS5525 D32 (1 1/4") D32 (1 1/4") AGS5530 D40 (1 1/2") D32 (1 1/4") ZDE kasettivarustus ZDS teleskooppivarustus

4 Asennus ja liitännät Asennus Ilmaverhokoje asennetaan oven yläpuolelle siten, että puhallussäleikkö tulee mahdollisimman lähelle oviaukon yläreunaa. Laite voidaan asentaa monella eritavalla; kannakkeilla seinälle, kierretangoilla tai vaijereilla kattoon. Asennukseen on saatavana designsarja, joka piilottaa kaapelit, putket ja kannakkeet. min 80 Leveissä oviaukoissa asennetaan useampia kojeita rinnakkain. Parhaan ilmaverhovaikutuksen aikaansaamiseksi kojeiden puhallussuutinten tulisi kattaa koko oviaukon leveys. min 200 Kytkentä SIRe-ohjauspiirikortti on valmiiksi integroitu laitteeseen ja se on varustettu moduuliliittimillä ulkoisten komponenttien kytkennän helpottamiseksi. Lue lisää SIRe-ohjausjärjestelmien esitteestä. Minimi asennusetäisyydet Lämmittämätön koje Jännitesyöttö 230 V kytketään laitteen yläpinnassa olevaan kytkentärasiaan. Vesilämmitteinen koje Jännitesyöttö 230 V kytketään laitteen yläpinnassa olevaan kytkentärasiaan. Vesipatterin liitännät ovat kojeen yläpuolella. Liitos sisäkierre, Dxx (katso kokotaulukko osiosta: Mitat).

5 Lisävarusteet GWB640 GP1010 GCO GCSB GWB640 seinäkannake Kannake kojeiden seinäasennukseen. 1,0 ja 1,5 m leveät kojeet vaativat kaksi kannaketta, 2,0 ja 2,5 m leveät kolme ja 3,0 m leveät neljä kannaketta yhden kojeen asennukseen. GP1010 kierretanko Kierretanko kojeiden riippu-/kattoasennukseen. M10, pituus 1m. 1,0 ja 1,5 m leveät kojeet vaativat neljä tankoa, 2,0 ja 2,5 m leveät kuusi ja 3,0 m leveät kahdeksan tankoa yhden kojeen asennukseen. Ei sisällä kattokiinnikettä, joka on valittava kattomateriaalin mukaan. GCO ovaali design -sarja Käytetään peittämään kannakkeet sekä kaapelit ja putkiyhteet. Tehdastilaustuote määrämitoille. GCSB kantikas design -sarja Käytetään peittämään kannakkeet sekä kaapelit ja putkiyhteet. Tehdastilaustuote määrämitoille. kuvaus Määrä Pituus GWB640 Seinäkannake 1 kpl 400 mm GP1010 Kierretanko 1 kpl 1 m GCO Ovaali design sarja GCSB Kantikas design sarja

6 Ohjaus Advanced Competent Basic Manuaalinen toiminta Automaattitila Joustava tila Auki tila Kalenteritoiminto Suodatin hälytys Perus VAK ohjaus Eco moodi Comfort moodi Proaktiivinen säätö Paluuveden lämpötilanrajoitus Täysi VAK ohjaus Väyläohjausmahdollisuus Ilmaverholaitteessa on integroitu SIRe-ohjausyksikkö. Valittavana on kolme tasoa: Basic, Competent ja Advanced. Lue lisää SIRe esitteestä. SIReB SIReAC SIReAA Kuvaus SIRe Basic ohjausautomatiikka SIRe Competent ohjausautomatiikka SIRe Advanced ohjausautomatiikka Vedensäätö Käytetään SIRe Basic ja Competent kanssa. Käytetään SIRe Advanced kanssa. VOS VOSP VOT VMO VMOP VMT Venttiilisarjoja VOS(P) ja VOT käytetään vesivirran säätöön Basic ja Competent ohjauksen yhteydessä ja sarjoja VMO(P) ja VMT Advanced ohjauksen yhteydessä. VOS20 VOS25 VMO20 VMO25 Kuvaus Venttiilipaketti, D20, On/off ohjaus (SIReB ja AC), sis. säätö-/ohjausventtiili, toimilaite, sulku- ja ohitusventtiili Venttiilipaketti, D25, On/off ohjaus (SIReB ja AC), sis. säätö-/ohjausventtiili, toimilaite, sulku- ja ohitusventtiili Venttiilipaketti, D20, portaaton ohjaus (SIReAA), sis. säätö-/ohjausventtiili, toimilaite, sulkuventtiili Venttiilipaketti, D25, portaaton ohjaus (SIReAA), sis. säätö-/ohjausventtiili, toimilaite, sulkuventtiili

7 taulukot, vesilämmitteiset kojeet Puhallinnopes Veden menolämpötila: 110 C Veden meno-/paluulämpötila: 110/80 C Ulospuhalluslämpötila AGS5515WH max ,13 1, ,42 10,9 min ,05 0, ,26 4,4 AGS5520WH max ,17 0, ,70 10,7 min ,07 0, ,43 4,2 AGS5525WH max ,22 0, ,92 10,0 min ,09 0, ,56 3,9 AGS5530WH max ,31 1, ,14 10,6 min ,12 0, ,72 4,5 Puhallinnopes Veden menolämpötila: 90 C Veden meno-/paluulämpötila: 90/70 C Ulospuhalluslämpötila AGS5515WH max ,20 2, ,51 16,1 min ,07 0, ,31 6,5 AGS5520WH max ,28 1, ,85 15,8 min ,10 0, ,52 6,1 AGS5525WH max ,36 1, ,11 14,7 min ,13 0, ,68 5,7 AGS5530WH max ,47 2, ,38 15,8 min ,18 0, ,87 6,7 Puhallinnopes Veden menolämpötila: 80 C Veden meno-/paluulämpötila: 80/60 C Ulospuhalluslämpötila: AGS5515WH max ,35 8, ,41 11,2 min ,09 0, ,26 4,5 AGS5520WH max ,39 3, ,70 10,9 min ,13 0, ,42 4,3 AGS5525WH max ,51 3, ,91 10,1 min ,17 0, ,56 4,0 AGS5530WH max ,75 5, ,12 11,0 min ,22 0, ,70 4,7 Puhallinnopeus Veden menolämpötila: 82 C *1 ) Suositeltava maksimi ulospuhalluslämpötila optimoidulle mukavuudelle ja lämpöteholle *2 ) imellislämpöteho määritetylle patteripiirin ja imuilman lämpötiloille. Veden meno-/paluulämpötila: 82/71 C Ulospuhalluslämpötilavirta Vesi- AGS5515WH max ,27 5, ,89 47,9 min ,08 0, ,55 19,0 AGS5520WH max ,37 3, ,49 47,6 min ,12 0, ,91 18,2 AGS5525WH max ,48 3, ,96 44,8 min ,16 0, ,19 17,1 AGS5530WH max ,64 4, ,47 47,1 min ,21 0, ,55 19,6

8 taulukot, vesilämmitteiset kojeet Puhallinnopeus Veden menolämpötila: 80 C Veden meno-/paluulämpötila: 80/60 C Ulospuhalluslämpötila AGS5515WL max ,19 1, ,58 9,8 min ,07 0, ,35 3,7 AGS5520WL max ,26 2, ,95 27,3 min ,09 0, ,57 10,4 AGS5525WL max ,34 4, ,22 49,1 min ,13 0, ,74 18,7 AGS5530WL max ,44 4, ,51 43,2 min ,17 0, ,89 16,6 Puhallinnopeus Veden menolämpötila: 70 C Veden meno-/paluulämpötila: 70/40 C Huonelämpötila: +15 C Ulospuhalluslämpötila AGS5515WL max ,30 2,9 31,9 32,1 0,26 2,2 min ,10 0,4 19,2 37,6 0,16 1,0 AGS5520WL max ,36 4,5 55,8 34,9 0,45 6,8 min ,13 0,7 34,2 41,8 0,28 2,7 AGS5525WL max ,47 8,2 72,5 34,4 0,59 12,3 min ,17 1,3 44,8 41,3 0,36 4,9 AGS5530WL max ,67 10,6 86,7 33,5 0,70 11,5 min ,23 1,6 51,4 39,2 0,42 4,5 Puhallinnopeus Veden menolämpötila: 60 C Veden meno-/paluulämpötila: 60/40 C Ulospuhalluslämpötila AGS5515WL max ,63 11, ,32 3,4 min ,16 0, ,19 1,3 AGS5520WL max ,67 14, ,55 10,1 min ,18 1, ,34 4,0 AGS5525WL max ,06 38, ,72 18,1 min ,26 2, ,44 7,2 AGS5530WL max ,30 35, ,87 17,0 min ,35 3, ,51 6,7 Puhallinnopeus Veden menolämpötila: 55 C *1 ) Suositeltava maksimi ulospuhalluslämpötila optimoidulle mukavuudelle ja lämpöteholle *2 ) imellislämpöteho määritetylle patteripiirin ja imuilman lämpötiloille. Veden meno-/paluulämpötila: 55/35 C Ulospuhalluslämpötila AGS5515WL max ,14 37, ,26 2,2 min ,21 1, ,15 0,9 AGS5520WL max ,31 52, ,45 7,0 min ,23 2, ,28 2,8 AGS5525WL max ,68 94, ,59 12,6 min ,33 4, ,36 5,1 AGS5530WL max ,10 83, ,70 12,0 min ,49 6, ,42 4,8

9 L AGS5500 Kytkentäkuvat Sisäinen kytkentä AGS5515/5520 AGS5520 AGS V~ Id Room C2 C1 Actuator 230V Supply 230V L~ PE L Internal Motor sensor protection SIRe B1 Trafo F1 F2 F3 F4 F5 Trafo L Motor H1 H2 Heating 230V 200V 175V 145V 120V 100V Blue Black Transformer Yellow Orange Red Brown Black Green Blue 230V 200V 175V 145V 120V 100V Transformer

10 Kytkentäkuvat Sisäinen kytkentä AGS5525/5530 Transformer H1 H2 Heating L Motor F1 F2 F3 F4 F5 Trafo H1 H2 Heating L Motor F1 F2 F3 F4 F5 Trafo L~ L PE L Id C2 C1 Room Actuator 230VSupply 230V Internal Motor sensor protection SIRe B1 Trafo 230V 200V 175V 145V 120V 100V Blue Black 230V 200V 175V 145V 120V 100V Internal Motor sensor protection SIRe B1 Trafo Transformer Yellow Orange Red Brown Black Green Blue 230V 200V 175V 145V 120V 100V Blue Black Transformer L~ L PE L Id C2 C1 Room Actuator 230VSupply 230V AGS5530 AGS V~
