1 SHIMADZU GENERAATTORI UD 150 B-40 Pikaohje

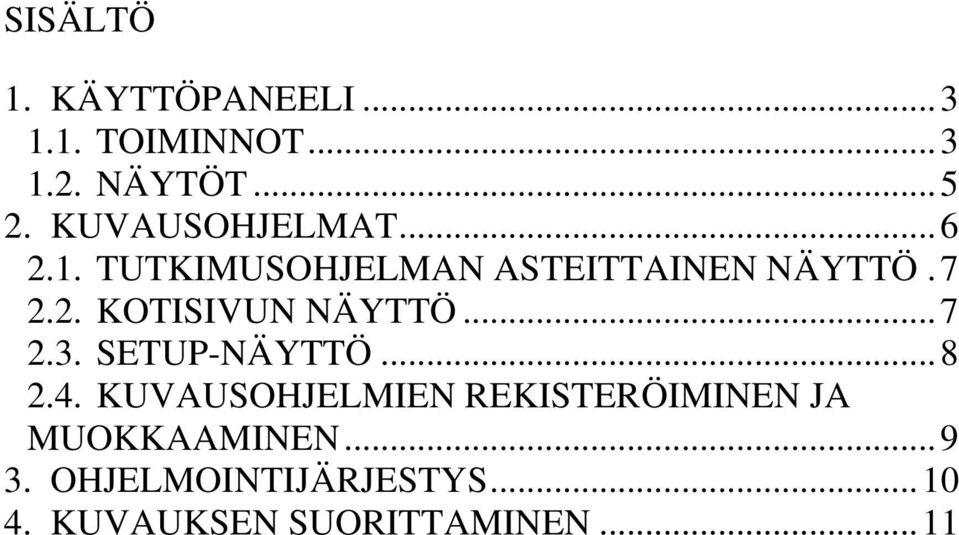

2 SISÄLTÖ 1. KÄYTTÖPANEELI TOIMINNOT NÄYTÖT KUVAUSOHJELMAT TUTKIMUSOHJELMAN ASTEITTAINEN NÄYTTÖ KOTISIVUN NÄYTTÖ SETUP-NÄYTTÖ KUVAUSOHJELMIEN REKISTERÖIMINEN JA MUOKKAAMINEN OHJELMOINTIJÄRJESTYS KUVAUKSEN SUORITTAMINEN... 11

3 3 1. KÄYTTÖPANEELI Tässä osiossa kerrotaan käyttöpaneelin sekä näytön painikkeiden toiminnot ja merkitykset TOIMINNOT Virta pois päältä 2. Virta päälle 3. Kilovoltin säätäminen Pyöritä kiekkoa. Tehokas kv-arvojen suurten muutosten säätämiseen. 4. Kilovoltin säätäminen Paina nuolinäppäimiä. Tehokas kv-arvojen pienten muutosten säätämiseen. 5. Fokuksen koon valinta 6. ma/mas:n säätäminen 3

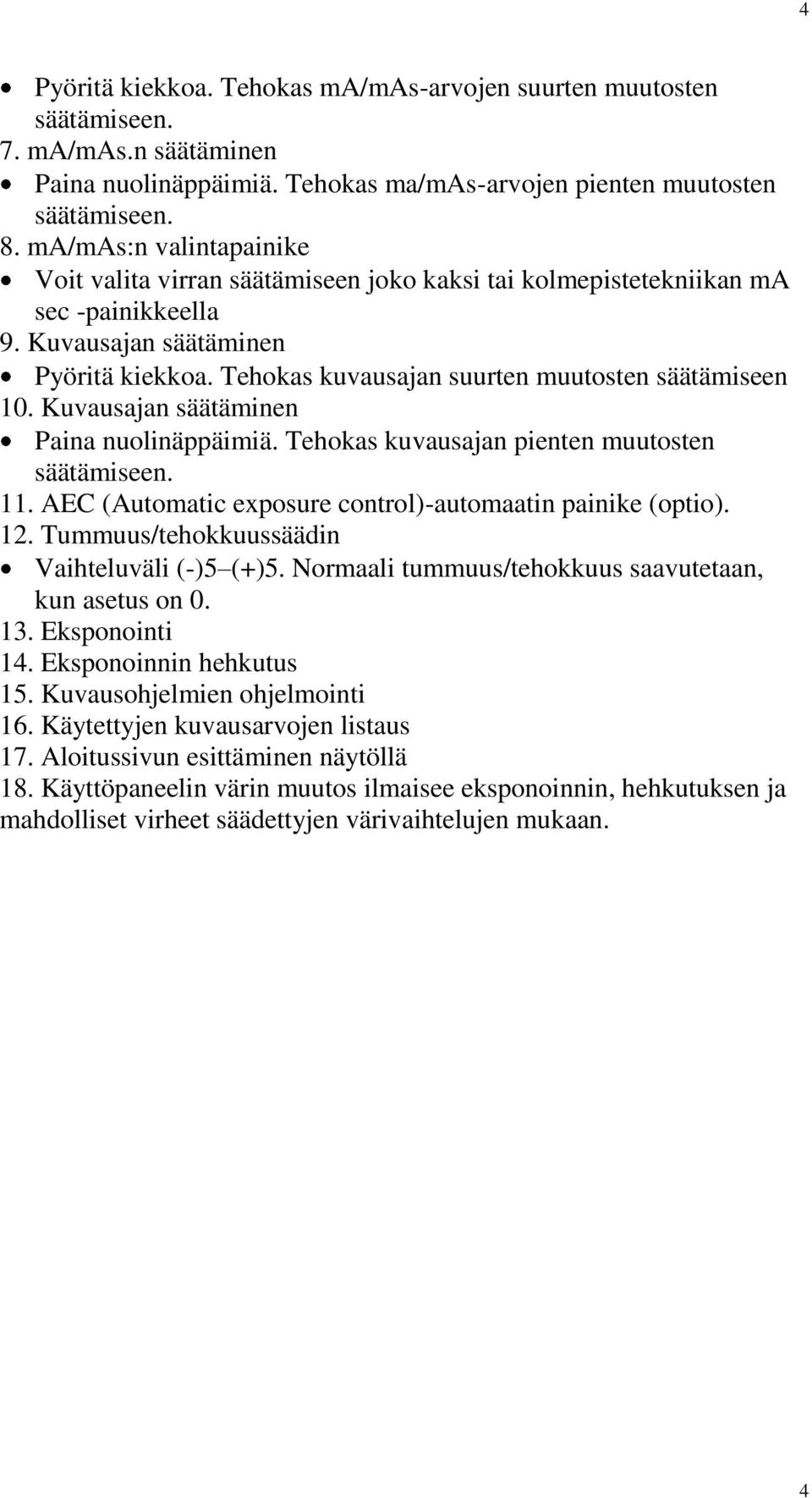

4 4 Pyöritä kiekkoa. Tehokas ma/mas-arvojen suurten muutosten säätämiseen. 7. ma/mas.n säätäminen Paina nuolinäppäimiä. Tehokas ma/mas-arvojen pienten muutosten säätämiseen. 8. ma/mas:n valintapainike Voit valita virran säätämiseen joko kaksi tai kolmepistetekniikan ma sec -painikkeella 9. Kuvausajan säätäminen Pyöritä kiekkoa. Tehokas kuvausajan suurten muutosten säätämiseen 10. Kuvausajan säätäminen Paina nuolinäppäimiä. Tehokas kuvausajan pienten muutosten säätämiseen. 11. AEC (Automatic exposure control)-automaatin painike (optio). 12. Tummuus/tehokkuussäädin Vaihteluväli (-)5 (+)5. Normaali tummuus/tehokkuus saavutetaan, kun asetus on Eksponointi 14. Eksponoinnin hehkutus 15. Kuvausohjelmien ohjelmointi 16. Käytettyjen kuvausarvojen listaus 17. Aloitussivun esittäminen näytöllä 18. Käyttöpaneelin värin muutos ilmaisee eksponoinnin, hehkutuksen ja mahdolliset virheet säädettyjen värivaihtelujen mukaan. 4

5 5 1.2 NÄYTÖT Käytössä olevan rtg-putken ilmaisin. 4. Automaattisen kuvausarvosäädön indikaattori, palaa kun muistitoiminto on valittu. 5. Säteilytyksen valmiuspainike, palaa kun laite eksponointivalmiudessa. 6. Säteilytyksen ilmaisin, palaa kun eksponointi päällä. 7. Käyttövalmiuden ilmaisin, syttyy n. 2 sekunnin kuluttua laitteen käynnistämisestä. 8. Virheen ilmaisin. Ilmaisee kuvausarvoasetusten virheellisyyden, jolloin kuvaus ei ole mahdollista. 9. Vian ilmaisin. Syttyy, kun laitteen toiminnassa on jokin vika. 10. Ilmaisee käytetyn kv:n 11. ma/mas:n jälkinäyttö 12. Käytetyn kuvausajan näyttö. 5

6 6 2 KUVAUSOHJELMAT Näytöllä kuvausohjelmat voidaan ryhmittää anatomisin alueittain. Anatomisesta valikosta päästään tukimusohjelmistoon, jonka kautta päästään asteittaiseen ohjelman etenemiseen AEC OFF 7 5 Speed High 1. Anatomiset kohdevalikot 2. Työpisteen/tekniikan valinta 3. AEC:n valinta 4. Säädöt kohteen paksuuden mukaan 5. Nopeussäädin (Fuji/stand/high) 6. Putken kuormituksen ilmaisin 7. Kuvausohjelman ilmaisin 6

7 7 2.1 TUTKIMUSOHJELMAN ASTEITTAINEN NÄYTTÖ Näytöllä esitetään tutkimusohjelman sisältämät kuvausprojektiot esiasetettuine kuvausparametreineen Palauttaa näytön takaisin edelliselle sivulle. 2. Muuttaa muokatut kuvausparametrit ohjelman mukaisiksi. 3. Auomaattinen asteittainen kuvausohjelman noudattaminen. Kun valinta on päällä, kuvausohjelma etenee eksponointien/projektioiden mukaan, kuten ohjelmaan on asetettu. 4. Kuvausohjelman sisältämät asteittaiset projektiot. 5. Kuvausprojektioiden vierittäminen ja valinta edellisestä seuraavaan. 2.2 KOTISIVUN NÄYTTÖ Haluttu tutkimusohjelmistonäyttö tai asteittainen projektionäyttö voidaan tallentaa kotisivuksi. Halutulle näytölle päästään, kun painetaan Homepainiketta. 7

8 8 Home Kotisivun tallentaminen 1. Valitse näytölle ohjelmistosivu tai asteittainen kuvausprojektiosivu, jonka haluat tallentaa kotisivuksi. 2. Paina Home-painiketta vähintään 2 sekuntia, jotta sivusto tallentuu laitteen muistiin. 2.3 SETUP-NÄYTTÖ Paina Setup-painiketta vähintään sekunti, jotta pääset ohjelmistojen muokkausvalikkoon. Config Program System AEC Console Setup Exit Program-valikko: Kuvausohjelmistojen muokkaus. AEC-valikko: Automaattisen säteilyn kontrolloinnin asetukset ohjelmiin. Tummuus (density, perusasetus yleensä 115) Nopeus (speed, mm. Fuji, normal, high) (Tarkemmin alkuperäisessä engl. kielisessä versiossa kappaleessa 6.1) System: Asteittaisen ohjelman toiminnan asetus: ON/OFF, aika (Tarkemmin alkuperäisessä engl. kielisessä versiossa kappaleessa 6.2) 8

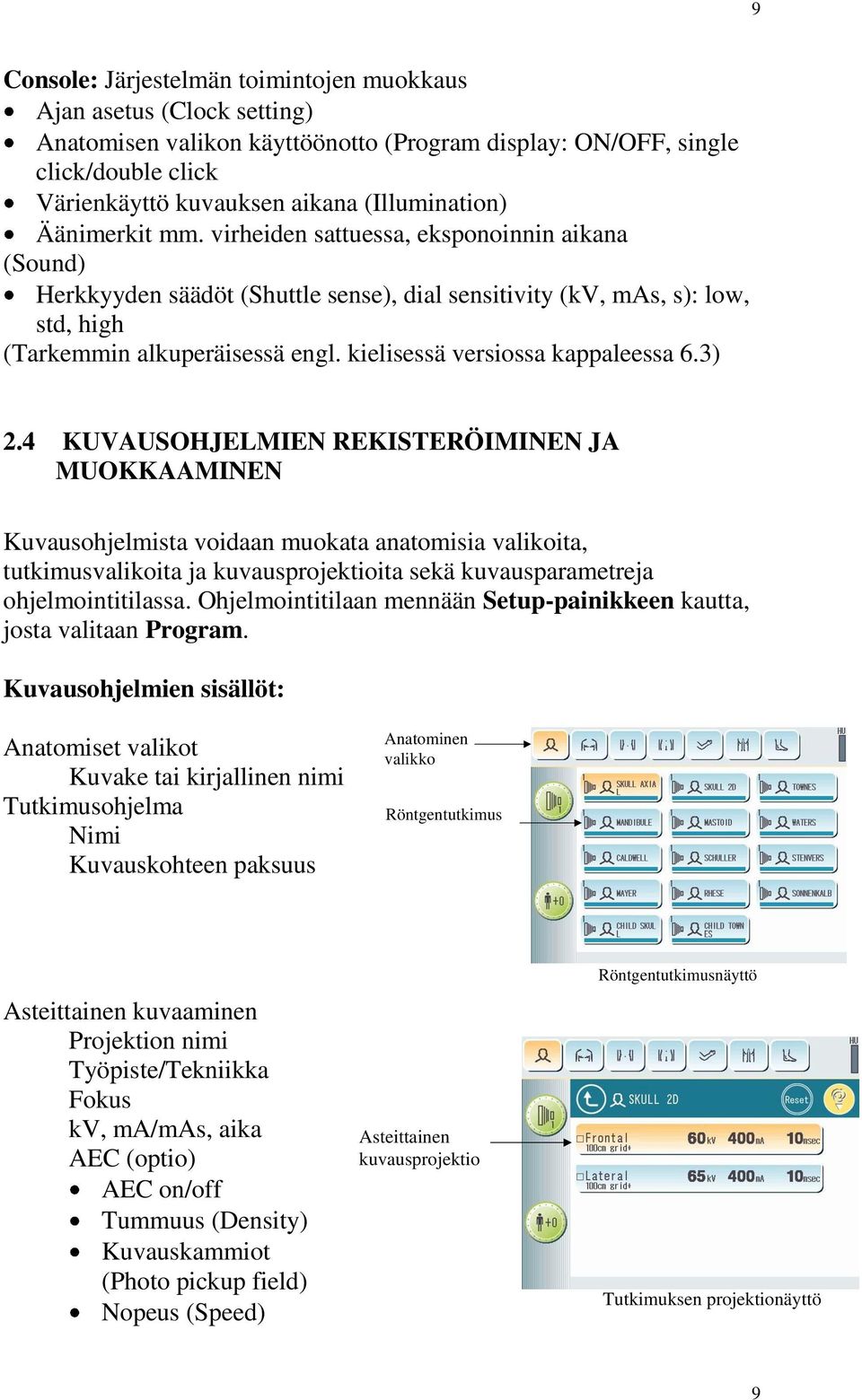

9 9 Console: Järjestelmän toimintojen muokkaus Ajan asetus (Clock setting) Anatomisen valikon käyttöönotto (Program display: ON/OFF, single click/double click Värienkäyttö kuvauksen aikana (Illumination) Äänimerkit mm. virheiden sattuessa, eksponoinnin aikana (Sound) Herkkyyden säädöt (Shuttle sense), dial sensitivity (kv, mas, s): low, std, high (Tarkemmin alkuperäisessä engl. kielisessä versiossa kappaleessa 6.3) 2.4 KUVAUSOHJELMIEN REKISTERÖIMINEN JA MUOKKAAMINEN Kuvausohjelmista voidaan muokata anatomisia valikoita, tutkimusvalikoita ja kuvausprojektioita sekä kuvausparametreja ohjelmointitilassa. Ohjelmointitilaan mennään Setup-painikkeen kautta, josta valitaan Program. Kuvausohjelmien sisällöt: Anatomiset valikot Kuvake tai kirjallinen nimi Tutkimusohjelma Nimi Kuvauskohteen paksuus Anatominen valikko Röntgentutkimus Asteittainen kuvaaminen Projektion nimi Työpiste/Tekniikka Fokus kv, ma/mas, aika AEC (optio) AEC on/off Tummuus (Density) Kuvauskammiot (Photo pickup field) Nopeus (Speed) Asteittainen kuvausprojektio Röntgentutkimusnäyttö Tutkimuksen projektionäyttö 9

10 10 3 OHJELMOINTIJÄRJESTYS Kuvausohjelmia muokattaessa kannattaa huomioida luettelossa mainitut seikat. 1. Anatomisen valikon (Tabs) muokkaus Tutkimusohjelmistot ryhmitellän anatomisen alueen alle Voidaan käyttää kuvaketta tai tekstiä (maks. 12 merkkiä, 6 merkkiä/rivi) String-painike: aakkoset esiin 2. Tutkimusohjelman muokkaus (esim thx-tutkimus) Tutkimusnimekkeessä voidaan muokata 3 eri osaa: a. työpiste / tekniikka b. anatominen kuvake c. tekstiosa (maks. 20 merkkiä, 10 merkkiä/rivi) 3. Potilaan paksuuden korjausketoimen määritys a. Kilovoltti b. Aika (pykälän muutos vastaa 12.5 %:n muutosta) 4 Kuvausprojektioiden muokkaus (Korkeintaan 7 eri projektiota/tutkimus) Mahdollisuus muokata: projektion nimeä (ap, pa ja kommenttia esim kuvausetäisyys) Työpistettä/tekniikkaa esim pöydän päällä, buckyssä jne. Fokuskokoa kv, mas, s (ma-sec painike pois päältä, kun käytetään mas:ia) AEC-ympäristön toimintoja: a. AEC ON/OFF (valinta tehdään pääkonsolilla) b. Tummuuden määritys (density): 5 (+)5, 0=norm. (valinta tehdään pääkonsolilla) c. Kuvauskentän valinta (valinta tehdään kosketusnäytöltä) d. Kuvausnopeuden valinta (speed, valinta tehdään kosketusnäytöltä) Kuvausohjelmia voidaan kopioida ja siirtää eri anatomisten valikoiden alle copy- ja move-toimintojen avulla. Myös kuvausohjelmien poistaminen onnistuu. Viimeksi käytetyt kuvausparametrit ovat tallennettavissa ohjelmistoon ohjelmoinnin last program painikkeen avulla. 10

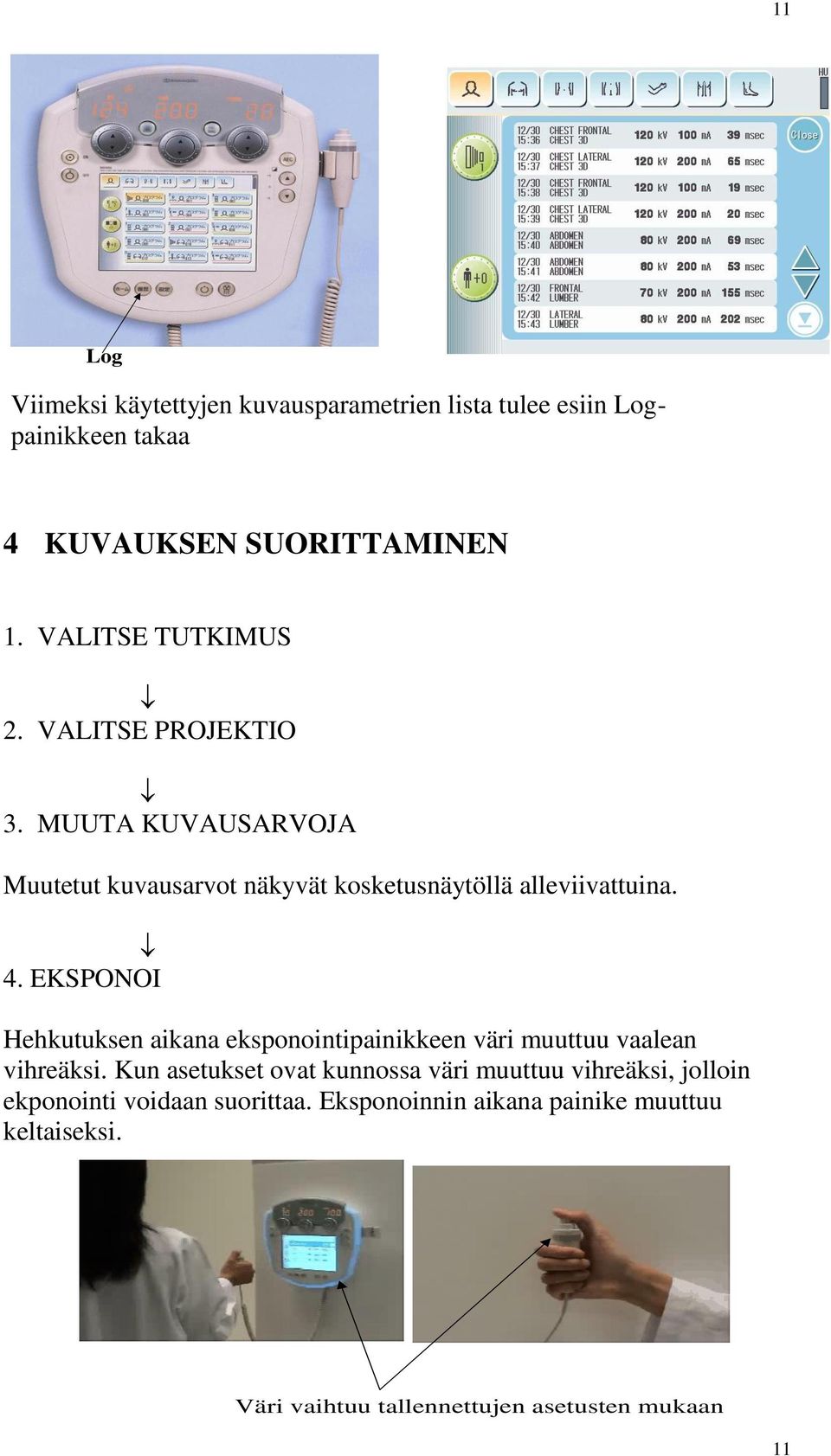

11 11 Log Viimeksi käytettyjen kuvausparametrien lista tulee esiin Logpainikkeen takaa 4 KUVAUKSEN SUORITTAMINEN 1. VALITSE TUTKIMUS 2. VALITSE PROJEKTIO 3. MUUTA KUVAUSARVOJA Muutetut kuvausarvot näkyvät kosketusnäytöllä alleviivattuina. 4. EKSPONOI Hehkutuksen aikana eksponointipainikkeen väri muuttuu vaalean vihreäksi. Kun asetukset ovat kunnossa väri muuttuu vihreäksi, jolloin ekponointi voidaan suorittaa. Eksponoinnin aikana painike muuttuu keltaiseksi. Väri vaihtuu tallennettujen asetusten mukaan 11
