PLU-K kattokojeet levylämmönsiirtimellä 0,7-2,2 m 3 /s

Transkriptio

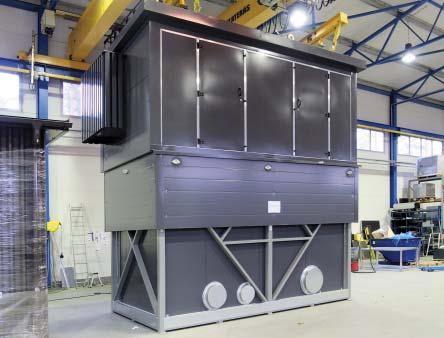

1 Varikkokuja Nummela Pu Fax info@mastervent.fi MYYNTI: Taniplan Oy Kylätie 18 B Helsinki Pu info@taniplan.fi PLU-K kattokojeet levylämmönsiirtimellä 0,7-2,2 m 3 /s PLU-K on teokkaalla Ekodirektiivin 2016 mukaisella levylämmönsiirtimellä varustettu katolle asennettava ilmanvaitokoje. Toimitus sisältää asennusvalmiin iv-kojeen lisäksi kammiorakenteisen ilmanjakojärjestelmän. Tavanomaista koneuonekanavistoa ei tarvita. Tulo- ja poistoilmakanavat liitetään kammioiden seinissä valmiina oleviin pyöreisiin yteisiin. Liitäntäyteiden paikat, koot ja lukumäärä on valittavissa vapaasti, max. n. 10 ydettä. PLU-K iv-koje sisältää vakiotoimituksena seuraavat osat asennusvalmiiksi kokonaisuudeksi rakennettuna: Ilmanvaitokoje on Mastervent Oy:n valmistama ulkosovitteinen suorakäyttöinen levysiirrin-iv-koje. Koje sisältää: äätölaitteet asennettuna ja kaapeloituna tetaalla, laitteiden ankinta U. Koje toimitetaan valmiiksi säköistettynä. Lämmitysputkirymä pumppuineen sekä vesitiiviin lattian viemäröinti lattiakaivolta vesikatolle. Laitetilan leveys n. 1 m. Kaikki kojeosat ja laitteet ovat elposti uol- lettavissa sekä tarvittaessa vaidettavissa. Käynnistys ja koekäyttö: Koje testataan tetaalla sekä käynnistetään työmaalla valmistajan toimesta. Käytönopastus sisältyy toimitukseen. Kammio K sisältää erilliset tiiviystestatut osastot tulosekä poistoilmaa varten. Kammio lävistää vesikaton ja sen yläosa muodostaa sokkelin, joon vesieristys voidaan liittää. laosa toimii perustuksena. Kammio kiinnitetään yläpojaan. Kammion korkeus on valittavissa mm. Ilmavirran kertasäätölaitteet on asennettu kammioon kanavalätöiin, joita voi olla jopa 10 kpl. Koot ovat valittavissa, samoin lätöjen paikat mittapiirustuksissa merkityille alueille. Tulo- sekä poistopuolella on kolme liitäntäsivuvaitoetoa kummallakin. äätöpeltien (PR) asetus tapatuu kammioiden sisällä. Kammioiin on käynti iv-kojeen uoltotilan kautta. sennus työmaalla tapatuu nostamalla ensin kammio yläpojan päälle ja sen jälkeen koje kammion päälle. Koje lukitaan kammioon liitäntäruuveilla. Kanavaliitäntäosat iv-kojeen ja tulo- sekä poistokammoiden välille vedetään paikalleen ja kiinnitetään ruuveilla. ILMNVIHTOKOJEEN OT Kojetta valmistetaan kolmena kojekokona 2s, 2.5 ja 3s (kts. K-kojesarja) sekä kolmena erikoismallina 2s-D, 2.5-D ja 3s-D Jälkimmäisissä on äänenvaimennin myös tulo- sekä poistoilmassa. Perusmalleissa 2s, 2.5 ja 3s ääntä ei vaimenneta rakennukseen päin. Niitä käytettäessä äänenvaimennus tedään kokonaan kanavissa kojeen ulkopuolella. Kaikissa malleissa kanavat liitetään kojeen alla olevien kammioiden alaosassa oleviin liitäntäkauluksiin. Kammio K toimitetaan aina irrallisena. Kojeosat ovat: Perusmallit PLU-K-2s, -2.5 ja -3s 1. Ulkoilmapelti 2. Ulkoilmasuodatin F7 3. Levysiirrinosa, yötysude >= 67% Ekodirektiivin mukaan. 4. Tulopuallinosa, suora käyttö EC, PM tai IE3 moottori taajuusmuuttaja 5. Lämmityspatteri vesi 6. uodatinosa, poisto M5 7. Levysiirrinosa, kts. tulopuoli edellä 8. Poistopuallinosa, suora käyttö 9. Jäteilman äänenvaimennin 10. Jäteilmapelti (ei välttämätön asuinrak.) Erikoismallit PLU-K-2s-D, -2.5-D ja 3s-D: Poistoilman äänenvaimennin poistoilmapualtimen ja levysiirtimen välissä Jäteilman äänenvaimennin Jäteilmapelti kuten edellä Tuloilman äänenvaimennin tulopualtimen jälkeen Teknisiä tietoja myös muista tuotteistamme on verkkosivuillamme osoitteessa ttp://mastervent.fi/. Kojeiden mitoituksessa noudatetaan voimaan tullutta Ekodirektiiviä. 1

2 Rakenneselostus 1. IV-KOJE KL RKENNE 1.1 Vakiomalli, ei tulo- eikä poistovaimentimia (Rakenne 1) ulkupellit uodattimet Tiiviysluokka 4, lämpöeristetyt säleet Tulo F7 tai F8, poisto F5 tai F6 Levysiirrin Norm. tai pieni levyväli, yötysude 67-72% Materiaali: alumiinilevy Loko/oituspelti vakiona Lokosulatusjärjestelmä asennettuna: toimimoottorit, ojauskeskus ja kaapelointi Koekäyttö Lämmitysputkirymä pumppuineen 2-tieventtiilillä lämmityspatteriin asennettuna sisältäen tarvittavat sulkuventtiilit, kertasäätöventtiilit, takaiskuventtiilin sekä vesitilaan asennettavien antureiden ja mittareiden asennuksen. Kaikki putkivarusteet on vuototestattu 10 bar Putkiurakkaraja on putkirymän sulkuventtiileissä laitetilassa. Kojeen sisällä on asennusluukuin varustettu putkiasennuskotelo, jossa PU tuo lämpöjodot ja liittää ne putkirymään. Koekäyttö tetaalla ja työmaalla sekä käytönopastus asennuspaikalla. 3. KOJEEN ULKOVIPN RKENNE 3.1 LÄMPÖERITETYT ELEMENTIT Pualtimet Comefri NP irfoil puallin IE3 moottori (3 vai- uora käyttö, ojaus taajuusmuuttajalla toetoa) Danfoss HEVC-VLT. Patterit Äänenvaimentimet Ziel EC puallin integroitu säädin Comefri PM-puallin Danfoss HEVC-VLT taajuusmuuttaja Ojelmoitu ja testattu Comefrin tetaalla Cu/l-rakenne. Pattereiden alla tarvittavat vuoto- ja kondenssivesialtaat jotka on viemäröity lattiakaivoon ja edelleen rakennuksen vesikatolle kojeen uoltosivulta. Jäteilmassa 1 kpl kennoäänenvaimennin. Tässä kojemallissa jäteilma pualletaan kojeen päädystä ulos, joten ennen ajottajaa on kojeeseen asennettu kennoäänenvaimennin. einät, katto Poja Ilmanotto Ulospuallus Laitetila Katto on pulpettikatto, materiaali s= 150 mm konesaumattava Termisol-elementti. Katon reunassa on vesikouru sekä syöksytorvi asennettuna. einät on tety 150 mm:n sandwic-elementistä (vuorivilla). Laitetilan käyntiovet ovat kaksoispeltirakennetta, eristys 50 mm vuorivillaa. Eristämätön, vesivaneri itsattu PVC-matto. ukkojen reunat korotettu. Poja on vesitiivis ja lattiakaivon kautta vesikatolle viemäröity. Ulkoilma otetaan kojeeseen lumisäleikön kautta, jolloin lumen ja veden pääsy kojeen sisään estetään. Jäteilma pualletaan ulos kojeen päädystä erikoisajoittajan kautta. Laitetila on valaistu ja lämmitetty (säköpatteri) 1.2 Kojemalli, jossa on poisto- ja tulo-äv:t (Rakenne 2) Teräsrakenteet CE-merkittyjä Tyyppi DE, kennojen vaimennusmateri- aali Cleantec. Liitäntäaukot kammioon ovat kojeen pojassa. Vaimenninkennot ovat ulosvedettäviä sekä arjauksen ja märkäpyyinnän kestäviä. Äänenvaimentimet 3.2 PERUTUKMMIO einät, katto Elementit (kts. sivu 3), EI60 poja Teräsrakenteet CE-merkittyjä 3.3 MUUT 2. VRUTEET KOJEEN LITETIL äkövaruste äätövaruste Putkivaruste Rymäkeskus, sisältää kaikkien säkölaitteiden lädöt. Taajuusmuuttajat jos käytetään Laitetilan valaistus Laitetilan säkölämmityspatteri 750 W Kaikkien säkölaitteiden kaapelointi Tilaajan toimittamien säädön toimilaitteiden asennus ja kaapelointi tetaalla. Kojeessa on riviliitinkotelo, joon VK (kojeen ulkopuolella) on kaapeloitu Nostovaruste sennustapa Värit Muut värit: 1. Koneuone Nostetaan kammion päälle neljästä kojeen katolla olevasta M20 silmukasta nostokeää tms. käyttäen. 2. Kammio Kuten edellä, katso ojetta sivulla 3. Koje asennetaan perustuskammion päälle ja kiinnitetään tään ojeen mukaan. Ulkopinnan väri on valittavissa seraavista RR-sävyistä: RR20 Wite RR21 Ligt Grey, RR23 Dark Grey RR40 ilver, RR41 Dark ilver. Toimitusaika tapauskotaisesti. 2

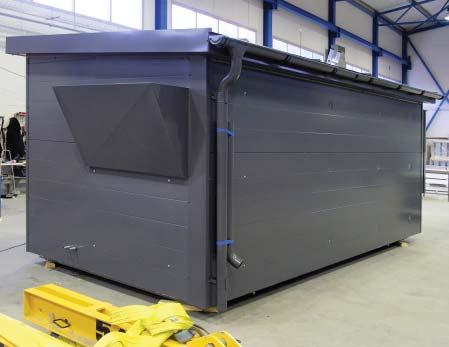

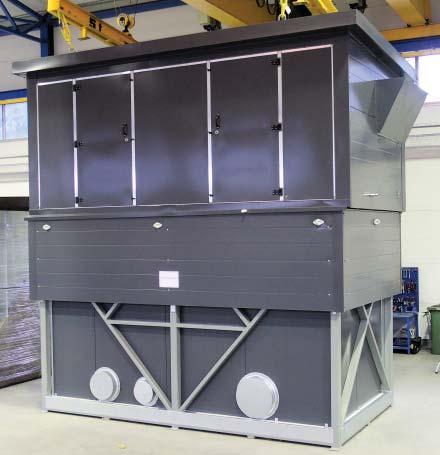

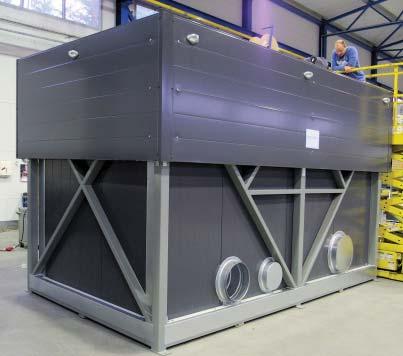

3 PERUTUKMMION J KOJEEN ENNUPERITE Perustuskammion osat: okkelielementti 100 mm Vesikatto Teräsrunko, CE-merkitty Kiinnityskorvake 6 kpl Yläpoja Kattoelementti 100 mm okkelielementti 150 mm Pojaelementti 100 mm ILMNVIHTOKOJE CE-merkitty sekä pintakäsitelty teräsrunko, joka on lujuusteknisesti suunniteltu täyttämään kaikki määräykset. Rakenteista on saatavissa lujuuslaskelmat rakennusvalvontaa varten. Rungon sisäpuolella on tiivis kammiorakenne erikseen tuloilmalle ja poistoilmalle. Kammion ulkopuolella yläreunaa kiertää tarvittavan korkuinen sokkelielementti, joon vesikate voidaan kiinnittää ja tiivistää. Iv-koje asentuu piirroksen mukaisesti kammion päälle. Yllä kattokoje PLU-K-2s tedasallin lattialla viimeisteltävänä. Kammio, korkeus 2,8 m odottamassa tiiviyskoetta. Nosto- ja asennusoje: Kattokoje PLU-K-2s asennettuna kammion päälle kuten työmaalla. Iv-koneuone ja kammio nostetaan nelipistenostolla nostokeää käyttäen siten, että ne pysyvät kutakuinkin vaakasuorassa noston aikana ja silmukat kuormittuvat kotisuorassa. Tärkeää etenkin iv-kojetta nostettaessa. Kun perustuskammio on nostettu, sen nostolenkit irroitetaan (30 mm kiintoavain sekä max. d=30 mm tanko. Kammion kattoelementissä olevien tulo- ja poistoilma-aukkojen suojat poistetaan. Ennen iv-kojeen laskemista kammion päälle sen yläreunaa kiertävän sokkelielementin päälle asetetaan 100x8 mm:n lämpöeristenaua. Kun koje on laskettu kammion päälle, ne kiinnitetään yteen ruuvilla päädyissä. Kiinnityskotaan pääsee käsiksi sisäkautta. Koneuoneen pojapalkin ja kammion katon väliin jää 100 mm tila. Nostamalla uoltoluukkujen päällä iv-kojeen sisällä olevat kannet pois, kiinnityskorvakkeiden läpi pääsee poraamaan ruuvit kojeen runkoon. Huoltoluukkujen kannet ovat kulkusuojana, ne eivät ole tekemisissä kammioiden ilmatilan kanssa. Tulo- ja poistokammiot liitetään kammion kattoelementin aukkoiin laskemalla iv-kojeen aukoissa olevat joustavat liittimet alas ja kiinnittämällä ne M8- muttereilla (sis.toim.). Huoltosivun tippuvesilista kiinnitetään paikalleen HUOM! Iv-koneuoneen katolla olevat punaiset nostosilmukat jätetään paikalleen. 3

4 1 PLU-K-2s-xxxx kattokoje (ei tulo/poisto äv) 2 PLU-K-2s-D-xxxx kattokoje (sis. tulo/poisto äv:t) Putki- ja säköläpivientiaukko 4655 teräsrunko 2450 teräsrunko 4955 iv-koje 4455 kammio 2600 iv-koje 2250 kammio Kanavalädöt ovat esimerkkejä - ovat käytettävissä kanavalädöille Putki- ja säköläpivientiaukko 5545 teräsrunko 2450 teräsrunko 5845 iv-koje 5345 kammio 2600 iv-koje 2250 kammio Kanavalädöt ovat esimerkkejä ovat käytettävissä kanavalädöille - Ilmanvaitokojeen 1 osat Ilmanvaitokojeen 2 osat Tyyppimerkinnässä xxxx = kammion korkeus (mm). valitaan vapaasti välillä mm. 4

5 B1 PLU-K-2.5-xxxx kattokoje (ei tulo/poisto äv) Putki- ja säköläpivientiaukko 4655 teräsrunko 2755 teräsrunko 4955 iv-koje 4455 kammio 2905 iv-koje 2555 kammio Kanavalädöt ovat esimerkkejä - ovat käytettävissä kanavalädöille B2. PLU-K-2.5-D-xxxx kattokoje (sis. tulo/poisto äv:t) Putki- ja säköläpivientiaukko 5545 teräsrunko 2755 teräsrunko 5845 iv-koje 5345 kammio 2905 iv-koje 2555 kammio Kanavalädöt ovat esimerkkejä ovat käytettävissä kanavalädöille - Ilmanvaitokojeen B1 osat Ilmanvaitokojeen B2 osat Tyyppimerkinnässä xxxx = kammion korkeus (mm). valitaan vapaasti välillä mm. 5

6 C1 PLU-K-3s-xxxx kattokoje (ei tulo/poisto äv) 4955 iv-koje 4455 kammio 3210 iv-koje 2860 kammio Putki- ja säköläpivientiaukko 4655 teräsrunko 3060 teräsrunko Kanavalädöt ovat esimerkkejä ovat käytettävissä kanavalädöille - C2 PLU-K-3s-D-xxxx kattokoje (sis. tulo/poisto äv:t) 5845 iv-koje 5345 kammio 3210 iv-koje Putki- ja säköläpivientiaukko 5545 teräsrunko 3060 teräsrunko 2860 kammio Kanavalädöt ovat esimerkkejä ovat käytettävissä kanavalädöille - Ilmanvaitokojeen C1 osat Ilmanvaitokojeen C2 osat Tyyppimerkinnässä xxxx = kammion korkeus (mm). valitaan vapaasti välillä mm. 6

7 Lämmöntalteenottotekniikka Levysiirtimen yötysude kun V t /V p = 1.0 Tulo/poistoilma: C / 22 C φ = 30%. Koko (m/s) 1,25 1,5 1,75 2,0 2s 2,5 3s (m 3 /s) 0,89 1,07 1,25 1,43 (%) 78 (71) (m 3 /s) 1,13 1,35 1,58 1,8 (%) 78 (71) (m 3 /s) 1,34 1,61 1,88 2,15 (%) 78 (71) Levysiirtimen yötysude kun V t /V p = 1.0 Tulo/poistoilma: C / 22 C φ = 20%. Koko (m/s) 1,25 1,5 1,75 2,0 2s 2,5 3s (m 3 /s) 0,89 1,07 1,25 1,43 (%) 75 (71) (m 3 /s) 1,13 1,35 1,58 1,8 (%) 75 (71) (m 3 /s) 1,34 1,61 1,88 2,15 (%) 75 (71) Hyötysuteissa ei ole otettu uomioon uurtumista. uluissa on Ekodirektiivin mukainen yötysude. Vyöykkeellä IV (-38 C) ilmaa esilämmitetään siirtimen eteen asennetulla lämmityspatterilla. Kojeiden pituudet kasvavat samalla. Lämmityspiirin liuos on 30% vesi-glykoliseosta. Lämpö siiretään esilämmityspatteriin naste/ neste levylämmonsiirtimellä. Kojeissa on myös lokosulatusjärjestelmä. Nämä kojeet mitoitetaan tapauskotaisesti. Puallintekniikka Levysiirtimien rakenne ja materiaalit Levysiirtimet ovat ruotsalaisen Heatex b:n valmistamia. iirtimet ovat korkeateoisia ristivirtasiirtimiä. Ne on valmistettu vakiona alumiinilevystä. Vaitoetona on myös saatavissa epoksipinnaoitetusta levystä valmistettu siirrin, mikäli tarvitaan normaalia parempaa korroosion kestävyyttä. Hyötysuteet täyttävät voimassa olevan sekä tulevan ekodirektiivin vaatimukset. Levysiirtimen uurtumisen estäminen iirtimet varustetaan lokosulatusjärjestelmällä, jossa siirrin on tulopuolelta jaettu n (kpl) lokoon sekä oitusosaan. Kaikissa näissä on jänniteojattu peltimoottori, jolla ilman kulku suljetaan vuoron perään loko kerrallaan sulatuksen kestoajaksi. Lämmin poistoilma sulattaa siirtimen poistopuolelle kertyneen uurteen. Koska asuinrakennuksissa on imisiä sekä muita kosteuden läteitä ja ilmanvaitokoje käy 24 /vrk, uurtumisenestojärjestelmän on aina oltava asennettuna lämmönsiirtimeen ja toiminnassa, kun uurtumisrajaa vastaava ulkoilman lämpötila alitetaan. Ilman uurtumisen estoa poistopuolelle syntyy talvella liikaa jäätä, jolloin poistoilmavirta pienenee ja rakennus ajautuu ylipaineeseen. Tästä voi uonon ilman laadun lisäksi seurata vakavia rakennevaurioita. Rakennuksia, joissa levysiirtimen uurtumisen esto on täysin välttämätön, ovat esimerkiksi asuinkerrostalot, palvelutalot, oitolaitokset yms. Pualtimina käytetään EC-pualtimia sekä IE3-moottorein ja taajuusmuuttajin varustettuja kammiopualtimia. Puallintyypin valinta riippuu ilmavirtojen ja paine-erojen suuruudesta. äkömoottoreiden teot (IE3 oikosulkumoottori) 2s 2,5 3s Ilman nopeus Kojekoko Ilmavirta Moottorin teo IE3 (kw) Moottorin teo IE3 (kw) Tulopuoli, ulkop. paineäviö (Pa) Poistopuoli,ulkop. paineäviö (Pa) (m/s) (m3/s) ,5 1,07 1,1 1,5 1,5 2,2 2,2 2,2 2,0 1,43 2,2 2,2 3,0 3,0 3,0 4,0 1,5 1,35 1,5 1,5 2,2 2,2 3,0 3,0 2, ,0 3,0 3,0 4,0 4,0 4,0 1,5 1,62 1,5 2,2 2,2 2,2 3,0 3,0 2,0 2,16 3,0 3,0 4,0 4,0 4,0 5,5 Moottoreiden koossa on uomioitu poistoilmavirran teostus 20%. 7

8 äätökaavio ja toimintaselostus 1 LÄMPÖTIL-NTURI TE10 Levyvaidinosan ulkoilmapuoli varustetaan lämpötila-anturilla TE10, anturina toimii NTC10. ulatusraja on vakiona säädetty 3 ºC:een. 2 LOHKOULTUKEN ÄÄDIN TC4 2.1 Lokosulatuksen toiminta Kun TE10 mittaus saavuttaa asetusarvon, TC4 lokosulatustoiminto käynnistyy. Lämmönsiirtimessä on 3 6 lokopeltiä ja 1 oituspelti. TC4:n logiikkaaan on ojelmoitu testauksen sulatusaika sekä uurteeneston sulatusaika. ulatuksen käynnistyessä lokot sulkeutuvat vuorotellen asetelluksi ajaksi ja oituspelti pysyy kiinni. Kun kaikki lokot on sulatettu ja sulatuspyyntö edelleen päällä, sama toistetaan. ulatusvaieet näkyvät keskuksen näyttöruudussa. 2.2 Lokosulatuksen testaus vataan uoltoluukku ja painetaan ojauskeskuksen kannessa olevaa TET painiketta. ulatus ajetaan nopeutettuna, noin 45s /loko. Testin aikana varmistetaan, että kaikki lokopellit avautuvat ja sulkeutuvat. 3 LÄMMÖNIIRTIMEN TEHON ÄÄTÖ TC4:LLÄ Iv-kojeen säätimeltä tuodaan TC4-ojauskeskukselle 0 10 V ojausviesti (LTO-pyyntö). Kun lämmitystarve alenee, oituspelti avautuu ja lokopellit sulkeutuvat. Lämmitystarpeen kasvaessa toiminta on päinvastainen. Pellit toimivat jänniteojatusti, ts. teoa voidaan säätää portaattomasti. 4 TOIMINTELOTU Yleistä Moottoreiden pyörimisnopeutta säädetään taajuusmuuttajilla C1 ja C2. Kanavapaineet pidetään vakiona. Puattimet on varustettu ilmavirtamittareilla. Levylämmönsiirrin LTO1 on varustettu lokosulatuslaitteistolla TC4, joka toimitetaan lämmönsiirtimeen asennettuna ja testattuna. Toiminta kojeen käydessä Koje käy jatkuvasti. Toimintoja ojataan DDC-säätimellä. Ulkoilmapelti FG1 ja jäteilmapelti FG2 ovat auki. äädin ojaa ensimmäisenä lämmitysportaana levylämmönsiirtimen oitusta lokosulatuskeskukseen TC4 syötetyllä jänniteviestillä ja toisena portaana venttiiliä TV1 siten, että tuloilman lämpötila pysyy asetusarvossa minimi- ja maksimirajojen välillä anturin TE4 mittausarvon perusteella. Lämmöntarpeen kasvaessa oituspelti FG3 sulkeutuu ja lokopellit FG4...FG9 avautuvat. TV1 avautuu tarpeen mukaan. Pualtimien pyörimisnopeutta ojataan paineläettimien PE1 ja PE2 avulla siten, että kanavapaineet pysyvät vakiona. Huurtumisen rajoittaminen lokosulatuksella äädin TC4 suorittaa lokosulatuksen, jos anturin TE10 mittaama ulkoilmakanavan lämpötila on alle 3 ºC. Oituspelti FG3 on lämmöntarpeen mukaisessa asennossa. Lokopellit FG4...FG9 suljetaan vuoron perään asetelluksi ajaksi, jolloin poistoilma sulattaa suljetun lokon poistopuolella olleen uurteen. Jos ulkoilman lämpötila siirrintä ennen on viimeisen lokon sulatuksen jälkeen noussut asetellun arvon yläpuolelle, sulatus loppuu. Muussa tapauksessa prosessi jatkuu, kunnes ulkoilma TE1 on riittävän lämmintä. Turvatoiminnot jos paluuveden lämpötila laskee asetellun arvon alapuolelle, pelti FG1 sulkeutuu ja tapatuu älytys pualtimien käynti on lukittu pumpun käyntiin ulkoilmapelti (jousipal.) on lukittu tulopualtimen käyntiin jäteilmapelti (jousipal.) on lukittu poistopualtimen käyntiin pumppu P1 käy jatkuvasti taajuusmuuttajien älytys: koje pysätyy jos suodattimien paine-ero ylittää paineläettimen PDE asettelurajan, tapatuu älytys Varusteet Ilmavirtamittarit 1 ja 2 toimivat paikallisina ilmavirtamittareina. Peltimoottorit (jousipalautteiset moottorit ovat erillinen lisävaruste) asennettuna paikoilleen ja koekäytettynä kuuluvat lokosulatusjärjestelmätoimitukseen. 8
