1 KMTK-tietokannan yleistys ja monitasoprosessit (KMTK-Yleistys) KMTK-suunnittelupäivät Pyry Kettunen K a n s a l l i n e n m a a s t o t i e t o k a n t a o n o s a S u o m e n j u h l a v u o d e n o h j e l m a a

2 Projektin tavoitteet 1. Vertailu automaattisen yleistyksen työkaluista. 2. Pilottijärjestelmä korkeusesityskohteiden automaattiseksi tuottamiseksi. 3. Automaattisen yleistyksen pilottijärjestelmä rakennusalueet. metsäalueet. 4. Suositus jatkoprojektiksi karkeamman yleistyksen Maasto-tasoille. 2

3 1. Yleistyksen työkaluvertailu (2016) 1Spatial 1Generalise; avoimet ohjelmistot (QGIS, SAGA GIS, GRASS GIS, PostGIS,...); ESRI ArcGIS Desktop; FME Desktop. Ohjelmistoihin perehtyminen: aiempi kokemus, kurssikoulutukset, yleistystyöpajat, omat koetyöt. Vertailumenetelmä: ominaisuuksien, toiminnallisuuden ja käyttötavan laadullinen vertailu. 3

4 1. Yleistyksen työkaluvertailu (2016) Yleishavainto ohjelmistoista: tarvittavat yleistysoperaatiot rakennetaan kaikilla ohjelmistoilla perustyökaluja ketjuttamalla. perustyökaluja kattavasti kaikissa ohjelmistoissa. muutama valmistyökalu ei vastaa yksityiskohdiltaan tavoiteltua yleistystä. 1Generalise: erikoistunut yleistykseen, graafisesti rikastettu skriptaus, valmistyökalujen muokkaus, sisäänrakennettu partitiointi, tehokas automatisointi, 4

5 1. Yleistyksen työkaluvertailu (2016) avoimet ohjelmistot: QGIS käyttöliittymänä, graafinen toimintojen ketjutus, tehokkaat ja monipuoliset PostGIS-työkalut, kunkin ohjelmiston omat skriptauskäytännöt ArcGIS Desktop: nykyinen Piekka-yleistys, suljetut valmistyökalut, paljon käytetty, graafinen ModelBuilder-käyttöliittymä, Python/ArcObjects-skriptaus, FME Desktop: vahva datamuunnoksissa ja datan yhdistelyssä, Transformer-työkalut sopivat yleistykseen, kehitys graafisessa käyttöliittymässä, 5

6 2. Korkeuskohdepilotit (2016) Korkeuskäyrien ja jyrkänteiden automaattinen tuottaminen KMTK:aan graafisesti maastokarttamaiset, pehmeämuotoiset 5 m käyrät. maastotietokannan kaltaiset jyrkänteet: 4 m / 45 / 10 m. Lähtöaineistona Maanmittauslaitoksen Korkeusmalli 2m. 1. Projektin käyrä- ja jyrkännetoteutukset avoimilla työkaluilla. 2. SITOn käyrätoteutus Karttapullautin-perustaisesti. 6

7 2. Korkeuskäyräpilotti: projektin toteutus 7

8 2. Korkeuskäyräpilotti: projektin toteutus 8

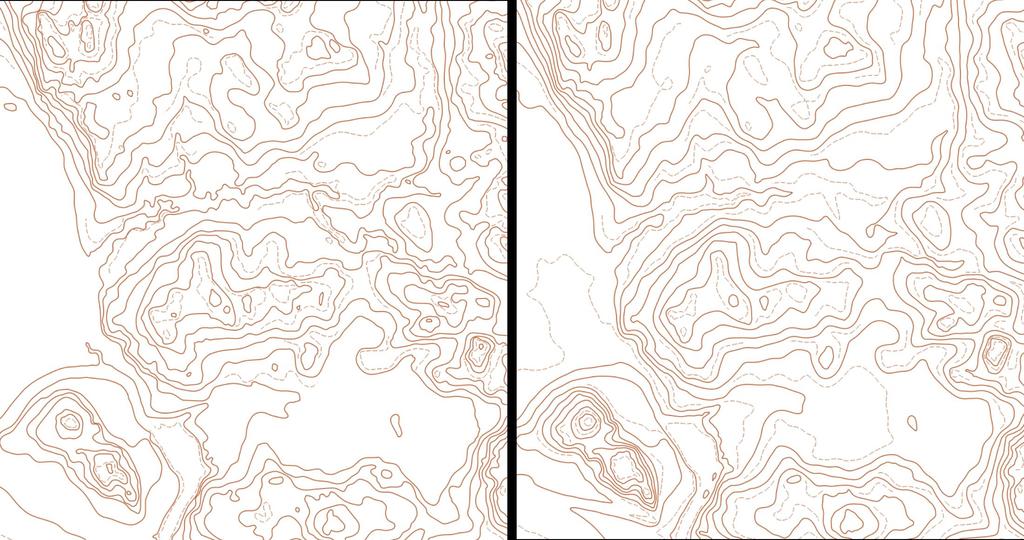

9 2. Korkeuskäyräpilotti: projektin toteutus MML MTK KMTK-Yleistys 9

10 2. Korkeuskäyräpilotti: projektin toteutus Avoin tutkimusjulkaisu International Cartographic Conference 2017 yhteydessä: Kettunen, P., Koski, C. and J. Oksanen, A design of contour generation for topographic maps with adaptive DEM smoothing. International Journal of Cartography 3(1): DOI: /

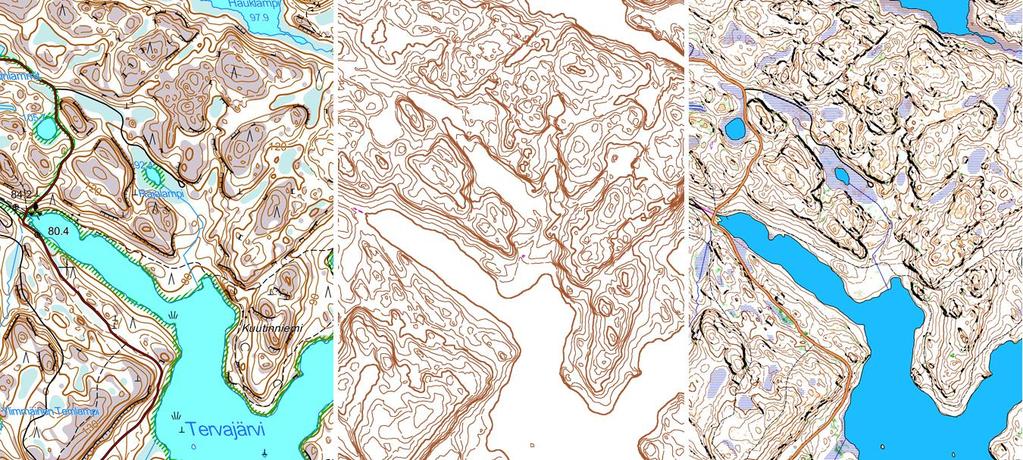

11 2. Korkeuskäyräpilotti: MML, SITO, Karttapull. 11

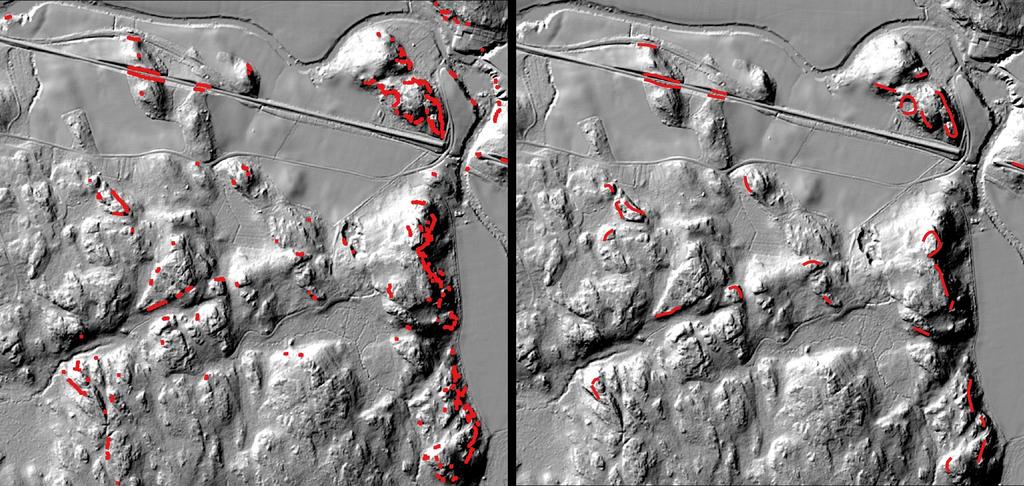

12 2. Jyrkännepilotti: projektin kokeilu KMTK-Yleistys MML MTK 12

13 3. Automaattisen yleistyksen pilottijärjestelmä KMTK-ohjelman tarkentamien tarpeiden mukaisesti: 1. Luokiteltujen rakennusalueiden muodostaminen. 2. Luokiteltujen metsäalueiden muodostaminen. Ohjaavina näkökulmina yleiskäyttö ja ympäristössä kulkija. 14

14 3. Automaattisen yleistyksen pilottijärjestelmä: rakennusalueet MTK:n Taajaan rakennetun alueen luokittelu Tra -PostGIS-skripti. Vaihtoehtoisia toteutuksia: rakennusperustainen luokittelu. kiinteistöperustainen luokittelu. edellisten yhdistelmä. pinkki = asuinalue lila = julkinen alue vihreä = teollinen alue keltainen = ratkaisematon leikkausalue harmaa = ratkaisematon 15

15 3. Automaattisen yleistyksen pilotti: rakennusalueet korostuksin harmaa: asuinrakennuksia punainen: julkisia rakennuksia musta: teollisuusrakennuksia vihreä: ratkaisematon 16

16 3. Automaattisen yleistyksen pilottijärjestelmä: metsäalueet Luokiteltujen metsäalueiden muodostaminen Metsäkeskuksen ja Metsähallituksen metsikkökuvioaineistoista: mänty, kuusi, havuseka, lehti, seka. aukea, keskikokoinen, täysikokoinen. 11 metsätyyppiluokkaa. Vierekkäisten metsikkökuvioiden yhteenliittäminen pienten, alle 0,5 ha, alueiden liittäminen viereisiin alueisiin pisimmän yhteisen reunaviivan periaatteella. 18

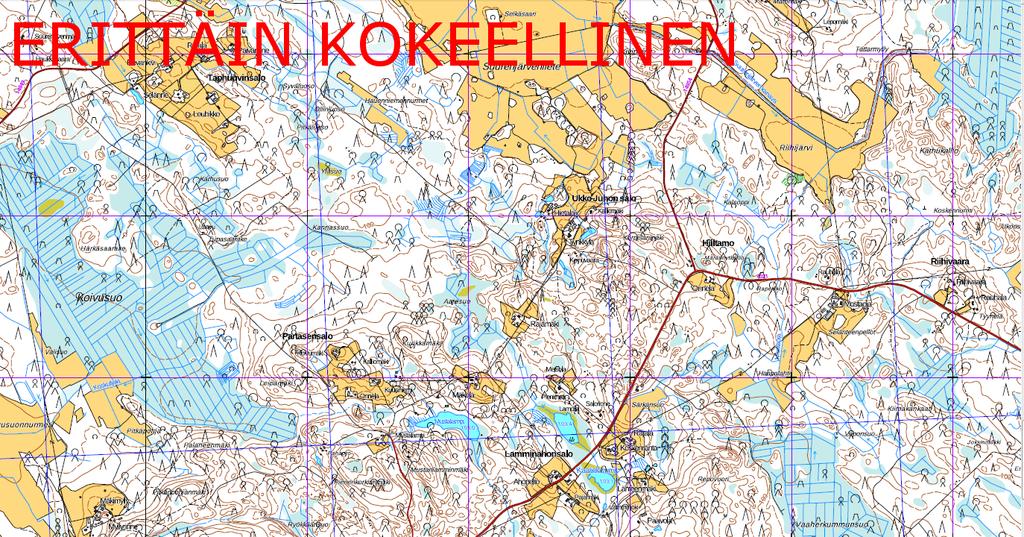

17 KARTOGRAFIT SILMÄT KIINNI! 3. Automaattisen yleistyksen pilottijärjestelmä: metsäalueet 19

18 KARTOGRAFIT SILMÄT KIINNI! 3. Automaattisen yleistyksen pilottijärjestelmä: metsäalueet (yhdistelty) 20

19 Projektiryhmä Ismo Kemppainen (2017) Christian Koski Jakob Ventin (2016) Ari Öysti Pyry Kettunen, projektipäällikkö 22

20 Yhteistyössä mukana Metsätieto 2020 REILA-hanke 23
