1 (1) Digitaalinen videokamera Käyttöohjeet Käytön aloittaminen 8 Kuvaus/ toisto 20 Valikkojen käyttäminen 36 DCR-HC23E/HC24E/ HC26E/HC35E Kopiointi/muokkaus 52 Tietokoneen käyttäminen 59 Vianmääritys 70 Lisätietoja Sony Corporation

2 Lue tämä ensin Lue nämä käyttöohjeet huolellisesti ennen laitteen käytön aloittamista ja säilytä ohjeet myöhempää käyttötarvetta varten. VAROITUS Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran pienentämiseksi. VAROITUS Korvaa akku tai paristo ainoastaan ilmoitetun tyyppisellä akulla tai paristolla. Muutoin voi seurata tulipalo tai vamma. EUROOPASSA OLEVILLE ASIAKKAILLE HUOMAUTUS Tietyntaajuiset sähkömagneettiset kentät voivat vaikuttaa tämän videokameran kuvaan ja ääneen. Tämä tuote on testattu ja sen on todettu olevan EMC-direktiivin raja-arvojen mukainen käytettäessä liitäntäkaapelia, jonka pituus on alle 3 metriä. Huomautus Jos staattinen sähkö tai sähkömagneettinen kenttä aiheuttaa tiedonsiirron keskeytymisen (epäonnistumisen), käynnistä sovellusohjelma uudelleen tai irrota tiedonsiirtokaapeli (esimerkiksi USB-kaapeli) ja kytke se uudelleen. Käytöstä poistetun sähköja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Käytettävät varusteet: Kaukosäädin (DCR- HC24E/HC35E) Käyttöä koskevia huomautuksia Videokameran mukana toimitetaan kaksi eri käyttöohjetta. Käyttöohjeet (tämä opas) First Step Guide (Aloitusohje) - tämän oppaan avulla voit liittää videokameran tietokoneeseen ja käyttää toimitettua ohjelmistoa (CD-ROM-levy) Videokamerassa käytettävät kasetit Voit käyttää mini-dv-kasetteja, joissa on merkintä. Mini-DV-kasetit, joissa on Cassette Memory, eivät ole yhteensopivia (s. 85). 2

3 Videokameran käyttäminen Älä pitele videokameraa seuraavista osista: Etsin Akku LCD-näyttö ja etsin on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99% kuvapisteistä on täysin toimivia. LCD-näytössä ja etsimessä saattaa kuitenkin näkyä pieniä mustia ja/tai kirkkaita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Näitä pisteitä syntyy normaalisti valmistusprosessissa, mutta ne eivät vaikuta nauhoitukseen millään tavalla. LCD-paneeli Videokamera ei ole pölyn-, tippuvedentai vedenpitävä. Katso Kunnossapito ja varotoimet (s. 88). Ennen kuin liität videokameran muuhun laitteeseen USB- tai i.link-kaapelilla, varmista, että asetat liittimen oikein päin. Jos asetat liittimen väkisin, liitäntä voi vioittua tai videokamera voi lakata toimimasta oikein. DCR-HC35E: Irrota verkkolaite Handycam Station -asemasta pitämällä kiinni sekä Handycam Station -asemasta että DCpistokkeesta. DCR-HC35E: Aseta POWER-kytkin OFF(CHG)- asentoon, kun liität videokameran Handycam Station -asemaan tai poistat videokameran siitä. Tietoja valikoista, LCD-paneelista, etsimestä ja objektiivista Harmaana näkyvä valikkotoiminto ei ole käytettävissä parhaillaan suoritettavassa nauhoituksessa tai toistossa. Musta piste Valkoinen, punainen, sininen tai vihreä piste LCD-näytön, etsimen tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa niitä. Älä kuvaa suoraan aurinkoa kohti. Muuten videokamera voi vioittua. Jos haluat kuvata aurinkoa, kuvaa sitä sen ollessa himmeimmillään, esimerkiksi auringonlaskun aikaan. Nauhoittaminen Kokeile nauhoitustoimintoa ennen varsinaisen nauhoituksen aloittamista ja varmista, että kuva ja ääni nauhoittuvat ongelmitta. Nauhoitusten sisältöä ei voida korvata, vaikka nauhoitus tai toisto epäonnistuisi esimerkiksi videokameran tai tallennusvälineen virheellisen toiminnan takia. Käytössä oleva TV-väristandardi vaihtelee maittain/alueittain. Jotta voit katsella kuvaamiasi otoksia televisiosta, television on oltava PAL-standardin mukainen. Jatkuu, 3

4 Lue tämä ensin (jatkuu) Televisio-ohjelmat, elokuvat, videonauhat sekä muu vastaava aineisto voivat olla tekijänoikeuslakien suojaamaa. Tällaisen aineiston luvaton kopiointi voi olla lainvastaista. Tietoja tästä oppaasta Tässä käyttöohjeessa olevat kuvat LCDnäytöstä ja etsimestä on otettu digitaalisella valokuvakameralla, joten ne voivat hieman erota todellisuudesta. Ohjeisiin sisältyvien kuvaruutunäyttöjen kieli on valittu paikallisen tilanteen mukaan. Kuvaruutunäytön kielen voi kuitenkin tarvittaessa vaihtaa ennen videokameran käytön aloittamista (s. 50). Tässä oppaassa olevat kuvat perustuvat malliin DCR-HC35E. Mallin nimi näkyy videokameran pohjassa. Tallennusvälineiden ja varusteiden ulkonäköä ja määrityksiä saatetaan muuttaa asiasta erikseen ilmoittamatta. Tietoja Carl Zeiss -objektiivista Tässä videokamerassa oleva Carl Zeiss -objektiivi on kehitetty saksalaisen Carl Zeiss -yhtiön ja Sony Corporationin yhteistyönä. Se tuottaa erinomaisen kuvan. Se noudattaa videokameroiden MTF*- mittausjärjestelmää ja tarjoaa tyypillisen Carl Zeiss -objektiivin laadun. * MTF on lyhenne sanoista Modulation Transfer Function. Lukuarvo ilmaisee kohteesta objektiiviin heijastuvan valon määrän. 4

5 Sisällysluettelo Lue tämä ensin...2 Käytön aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen...8 Vaihe 2: Akun lataaminen...9 Vaihe 3: Virran kytkeminen ja videokameran piteleminen tukevasti...13 Vaihe 4: LCD-paneelin ja etsimen säätäminen...14 Vaihe 5: Kosketuspaneelin käyttäminen...15 Kielen asetuksen muuttaminen Näytön ilmaisinten merkityksien tarkistaminen (Display guide) Vaihe 6: Päivämäärän ja kellonajan asettaminen...17 Vaihe 7: Kasetin asettaminen...18 Kuvaus/toisto Helppo kuvaus ja toisto (Easy Handycam)...20 Kuvaus...22 Toisto...23 Kuvauksessa ja toistossa käytettäviä toimintoja...24 Kuvaus Zoomauksen käyttäminen Kuvaaminen pimeissä paikoissa (NightShot plus) Taustavalaistujen kohteiden valotuksen säätäminen (BACK LIGHT) Tarkennuksen säätäminen muun kuin kuvan keskikohdan mukaan (SPOT FOCUS) Valotuksen lukitseminen valittuun kohteeseen (monipuolinen pistemittaus) Kuvaaminen peilikuvatilassa Jalustan käyttäminen Olkahihnan käyttäminen Toisto Kuvan toisto lisätyin erikoistehostein (kuvatehoste) Kuvaus/toisto Akun jäljellä olevan varauksen tarkastaminen (akun tietojen näyttö) Toimintaäänimerkin poistaminen käytöstä (BEEP) Alkuasetusten palauttaminen (RESET) Muiden osien nimet ja toiminnot Kuvauksen/toiston aikana näytössä näkyvät ilmaisimet...26 Jatkuu, 5

6 Aloituskohdan etsiminen Uusimman nauhoituksen viimeisen kohtauksen etsiminen (END SEARCH) Etsiminen manuaalisesti (EDIT SEARCH) Uusimpien nauhoitusten tarkistaminen (nauhoituksen tarkistus) Kaukosäädin (DCR-HC24E/HC35E) Halutun kohtauksen etsiminen nopeasti (nollakohtamuisti) Kohtauksen etsiminen nauhoituspäivämäärän avulla (päivämäärähaku) Still-kuvan etsiminen (valokuvahaku) Still-kuvien toistaminen peräkkäin (valokuvaselaus) Kuvan katseleminen televisiossa Valikkojen käyttäminen Valikkotoimintojen käyttäminen...36 Käyttöpainikkeet Valikkojen toiminnot MANUAL SET -valikko PROGRAM AE/P EFFECT jne. CAMERA SET -valikko D ZOOM/WIDE SEL/STEADYSHOT jne. PLAYER SET/ VCR SET -valikko HiFi SOUND/AUDIO MIX LCD/VF SET -valikko LCD B.L./LCD COLOR/VF B.L. jne. TAPE SET -valikko REC MODE/AUDIO MODE/REMAIN SETUP MENU -valikko CLOCK SET/USB STREAM/LANGUAGE jne. OTHERS -valikko WORLD TIME/BEEP jne. Kopiointi/muokkaus Kopiointi videonauhurilla/dvd-laitteella tms Kuvan tallentaminen esimerkiksi televisiosta, videonauhurista tai DVDlaitteesta (DCR-HC26E/HC35E) Äänen kopiointi nauhoitetulle kasetille Liitännät ulkoisia laitteita varten

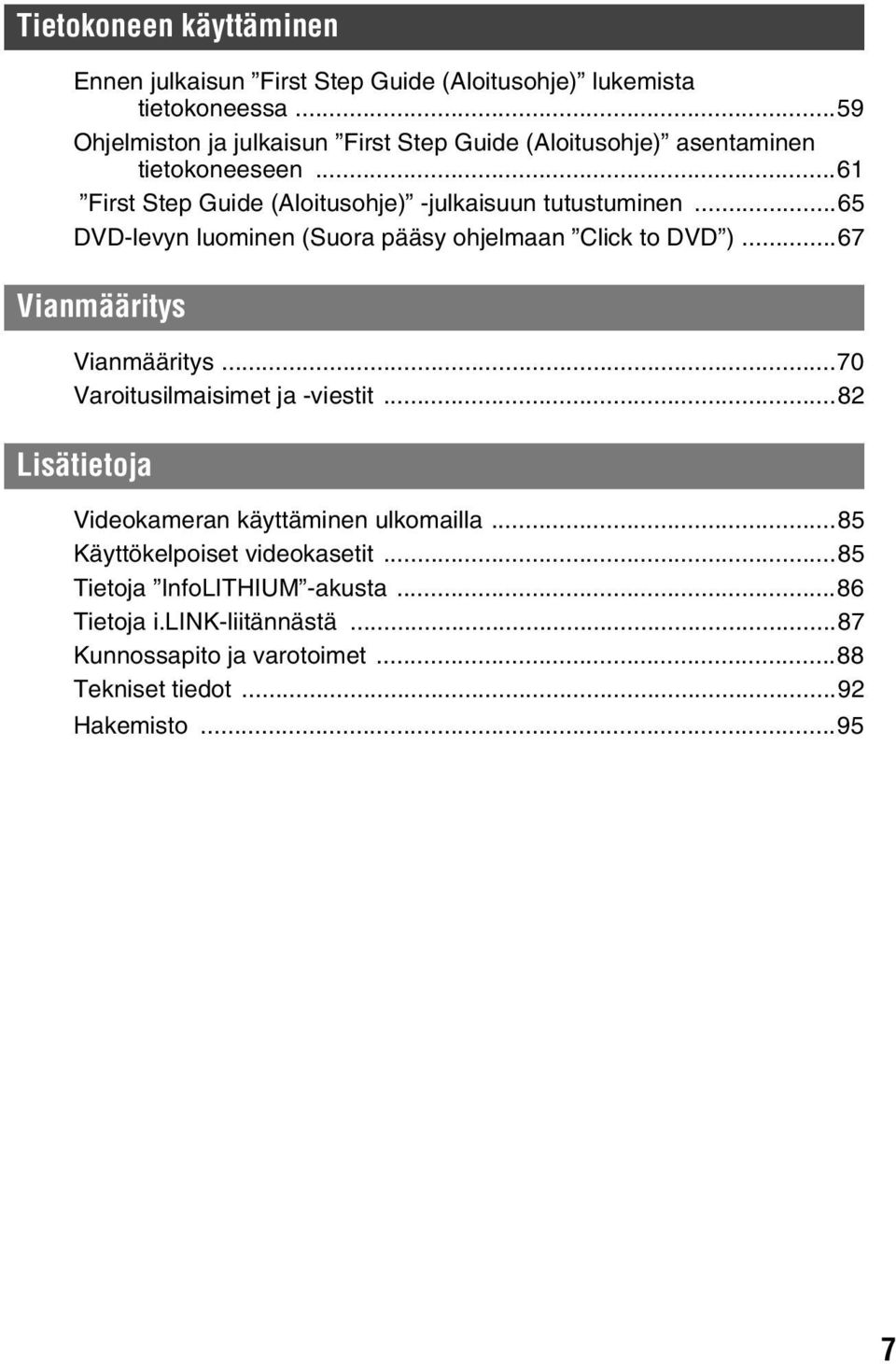

7 Tietokoneen käyttäminen Ennen julkaisun First Step Guide (Aloitusohje) lukemista tietokoneessa...59 Ohjelmiston ja julkaisun First Step Guide (Aloitusohje) asentaminen tietokoneeseen...61 First Step Guide (Aloitusohje) -julkaisuun tutustuminen...65 DVD-levyn luominen (Suora pääsy ohjelmaan Click to DVD )...67 Vianmääritys Vianmääritys...70 Varoitusilmaisimet ja -viestit...82 Lisätietoja Videokameran käyttäminen ulkomailla...85 Käyttökelpoiset videokasetit...85 Tietoja InfoLITHIUM -akusta...86 Tietoja i.link-liitännästä...87 Kunnossapito ja varotoimet...88 Tekniset tiedot...92 Hakemisto

8 Käytön aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Tarkasta, että seuraavat vakiovarusteet on toimitettu videokameran mukana. Sulkeissa näkyvä luku ilmaisee kyseisen vakiovarusteen kappalemäärän. Kasettinauha ei kuulu vakiovarusteisiin. Sivuilla 2, 85 on tietoja kaseteista, joita voi käyttää videokamerassa. USB-kaapeli (1) (DCR-HC24E/HC35E) (s. 58, 59) USB-kaapelia ei toimiteta DCR-HC23E/ HC26E-mallien mukana. Osta tarvittaessa USB 2.0 -kaapeli (tyyppi A - tyyppi B, mini). Sony-tuotetta suositellaan. Verkkolaite (1) (s. 9) Objektiivin suojus (1) (s. 13, 22) Verkkovirtajohto (1) (s. 9) Objektiivin suojuksen kiinnittäminen Kiinnitä objektiivin suojus nauhastaan hihnan metallipidikkeeseen kuvassa osoitetulla tavalla. Handycam Station (1) (DCR-HC35E) (s. 10) Ladattava akku NP-FP30 (1) (s. 9, 86) Langaton kaukosäädin (1) (DCR-HC24E/HC35E) (s. 30) CD-ROM Picture Package Ver (1) (s. 59) Litium-kolikkoparisto on asetettu paikalleen valmiiksi. A/V-liitäntäkaapeli (1) (s. 33, 53) 21-nastainen sovitin (1) (DCR-HC35E) (s. 34) Vain malleille, joiden pohjassa on -merkintä. Käyttöohjeet (tämä opas) (1) 8

9 Vaihe 2: Akun lataaminen Voit ladata InfoLITHIUM -akun (Psarja) (s. 86), kun olet kytkenyt sen videokameraan. DCR-HC35E: POWER-kytkin 1 Aseta akun ja videokameran 1 liitännät vastakkain ja kytke akku videokameraan siten, että akku napsahtaa paikalleen 2. Handycam Station DC-pistoke DC IN -liitäntä 2 1 Käytön aloittaminen Seinäpistorasiaan Verkkolaite Verkkovirtajohto 2 Käännä POWER-kytkintä nuolen suuntaan asentoon OFF(CHG) (oletusasetus). DCR-HC23E/HC24E/HC26E: POWER-kytkin DC IN -liitäntä DC-pistoke 3 Kytke verkkolaite Handycam Station -aseman DC IN -liitäntään (DCR-HC35E) tai videokameraan (DCR-HC23E/HC24E/HC26E). Seinäpistorasiaan Verkkolaite Verkkovirtajohto Jatkuu, 9

10 Vaihe 2: Akun lataaminen (jatkuu) DCR-HC35E: DC IN -liitäntä v-merkki ylöspäin CHG (lataus) -merkkivalo syttyy, ja lataus alkaa. Kun asetat videokameran Handycam Station -asemaan, sulje DC IN -liitännän suojus. DCR-HC23E/HC24E/HC26E: Kytke verkkovirtajohto verkkolaitteeseen ja pistorasiaan. CHG (lataus) -merkkivalo DCR-HC23E/HC24E/HC26E: DC IN -liitäntä v-merkki kohti LCD-näyttöä CHG (lataus) -merkkivalo syttyy, ja lataus alkaa. 4 DCR-HC35E: Kytke verkkovirtajohto verkkolaitteeseen ja pistorasiaan. Aseta videokamera Handycam Station -asemaan kunnollisesti pohjaan saakka. 5 CHG (lataus) -merkkivalo sammuu, kun akku on täysin latautunut. Irrota verkkolaite DC IN -liitännästä. DCR-HC35E: Irrota verkkolaite videokameran DC IN -liitännästä tarttumalla sekä Handycam Station -asemaan että DC-liitäntään. CHG (lataus) -merkkivalo DCR-HC35E: Akun lataaminen vain verkkolaitteella Siirrä POWER-kytkin asentoon OFF(CHG). Kytke sitten verkkolaite suoraan videokameran DC IN -liitäntään. Voit käyttää kameraa virtalähteeseen, esimerkiksi pistorasiaan, kytkettynä kuvan osoittamalla tavalla. Akun varaus ei tällöin kulu. 10

11 v-merkki kohti LCD-näyttöä POWER-kytkin DC-pistoke Seinäpistorasiaan DC IN -liitäntä Akun irrottaminen 1 Siirrä POWER-kytkin asentoon OFF(CHG). Pidä V BATT(akku) -vapautuskytkin painettuna toisella kädellä. 2 Siirrä akku nuolen osoittamaan suuntaan toisella kädellä. POWER-kytkin 1 2 Käytön aloittaminen Verkkolaite Verkkovirtajo DCR-HC35E: Videokameran irrottaminen Handycam Station -asemasta Sammuta kamerasta virta, irrota sitten videokamera Handycam Station -asemasta pitäen kiinni sekä videokamerasta että Handycam Station -asemasta. DCR-HC23E/HC24E/HC26E: Ulkoisen virtalähteen käyttäminen Videokameraa voi käyttää verkkovirralla kytkemällä sen samoin kuin akkua ladattaessa. Akun varaus ei tällöin kulu. Akun varastoiminen Käytä akku täysin tyhjäksi ennen sen pitkäaikaista varastointia (s. 87). Latausaika Täysin tyhjän akun keskimääräinen täyteenlatausaika minuutteina. Akku V BATT (akku) -vapautusvipu Latausaika NP-FP (vakiovaruste) NP-FP NP-FP NP-FP NP-FP Jatkuu, 11

12 Vaihe 2: Akun lataaminen (jatkuu) Tallennusaika Keskimääräinen käyttöaika minuutteina käytettäessä täyteen ladattua akkua. Akku Yhtäkestoinen kuvausaika Kaikki ajat on mitattu seuraavanlaisissa olosuhteissa: Ylin: Kuvaus LCD-näytön avulla. Alin: Kuvaus etsimen avulla LCD-näyttö suljettuna. * Tyypillinen kuvausaika, kun kuvaus käynnistetään ja pysäytetään toistuvasti, käytetään zoomausta sekä kytketään ja katkaistaan virta. Tyypillinen kuvausaika* NP-FP (vakiovaruste) NP-FP NP-FP NP-FP NP-FP Toistoaika Keskimääräinen käyttöaika minuutteina käytettäessä täyteen ladattua akkua. Akku LCDpaneeli avattuna LCDpaneeli suljettuna NP-FP30 (vakiovaruste) NP-FP NP-FP NP-FP NP-FP Tietoja akusta Ennen kuin vaihdat akun, katkaise virta siirtämällä POWER-kytkin asentoon OFF(CHG). CHG (lataus) -merkkivalo vilkkuu latauksen aikana tai akun näyttötiedot (s. 25) voivat olla väärät, jos akku on kiinnitetty väärin akku on vioittunut akku on kulunut loppuun (koskee vain akun tietojen näyttöä). Akku ei syötä virtaa, kun verkkolaite on liitettynä videokameran DC IN -liitäntään tai mallin DCR-HC35E mukana toimitettuun Handycam Station -asemaan. Näin on, vaikkei verkkovirtajohtoa olisi kytketty pistorasiaan. Tietoja lataus-, kuvaus- ja toistoajasta Ajat on mitattu käytettäessä videokameraa 25 C:n lämpötilassa. (10 30 C on suositeltava.) Kuvaus- ja toistoajat ovat lyhyempiä, kun videokameraa käytetään kylmässä. Videokameran käyttöolosuhteiden mukaan kuvaus- ja toistoajat voivat olla lyhyempiä. Tietoja verkkolaitteesta Kun käytät verkkolaitetta, kytke se lähellä olevaan pistorasiaan. Irrota verkkolaite pistorasiasta heti, jos videokameran käytön aikana ilmenee toimintahäiriö. Älä käytä verkkolaitetta, jos se on esimerkiksi seinän ja huonekalun välissä tai muussa ahtaassa paikassa. Varo, etteivät metalliesineet aiheuta verkkolaitteen DC-pistokkeeseen tai akun napoihin oikosulkua. Muutoin videokamera voi vioittua. MUISTUTUS Kun videokamera on liitettynä verkkolaitteeseen ja verkkolaite pistorasiaan, videokamera on kytkettynä sähköverkkoon, vaikka virta olisi katkaistu videokameran virtakytkimellä. 12

13 Vaihe 3: Virran kytkeminen ja videokameran piteleminen tukevasti Valitse kuvausta tai toistoa varten oikea tila siirtämällä POWER-kytkintä toistuvasti niin, että vastaava merkkivalo syttyy. Kun käytät videokameraa ensimmäisen kerran, [CLOCK SET] -näyttö tulee näkyviin (s. 17). POWER-kytkin Objektiivin suojus Syttyvät merkkivalot CAMERA: Nauhoitus kasetille. PLAY/EDIT: Kuvan toisto tai editointi. Kun olet asettanut päivämäärän ja ajan ([CLOCK SET], s. 17), ne ilmaantuvat LCD-näyttöön muutamaksi sekunniksi, kun seuraavan kerran kytket videokameraan virran. 3 Pitele videokameraa kuvan mukaisesti. Käytön aloittaminen 1 Irrota objektiivin suojus painamalla suojuksen molemmilla puolilla olevia painikkeita. 4 Tartu videokameraan tukevasti ja kiristä käsihihna Siirrä POWER-kytkintä toistuvasti nuolen suuntaan niin, että haluamasi tilan mukainen merkkivalo syttyy. Jos POWER-kytkin on asennossa OFF(CHG), siirrä sitä samalla, kun pidät vihreää painiketta painettuna. 3 2 Virran katkaiseminen 1 Siirrä POWER-kytkin asentoon OFF(CHG). 2 Kiinnitä objektiivin suojus. Tehdasasetus on, että jos videokameraa ei käytetä noin 5 minuuttiin, siitä katkeaa virta akun säästämiseksi ([A.SHUT OFF], s. 50). 13

14 Vaihe 4: LCD-paneelin ja etsimen säätäminen LCD-paneeli Avaa LCD-paneeli 90 asteen kulmaan videokameraan (1) nähden ja käännä paneeli sitten sopivaan asentoon kuvausta tai toistoa varten (2). Enintään 180 astetta 2 Etsin Voit katsella kuvia etsimestä, jos haluat säästää akkua tai jos LCD-näytön kuva on huono. Etsin Enintään 90 astetta 1 90 astetta videokameraan nähden Varo painamasta LCD-paneelin reunassa olevia painikkeita, kun avaat LCD-paneelin tai muutat sen asentoa. Jos käännät LCD-paneelia 180 astetta objektiivin puolelle, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Tämä on kätevää toiston aikana. Katso lisätietoja LCD-näytön kirkkauden säädöstä kohdasta [LCD BRT] (s. 41, 42 ). Etsimen objektiivin säätövipu Liikuta kunnes kuva on terävöityy. Etsimen taustavalon kirkkautta voi säätää valitsemalla (LCD/VF SET) - [VF B.L.] (s. 48). Asetuksia [FADER] ja [EXPOSURE] voi säätää etsimen avulla (s. 39). 14

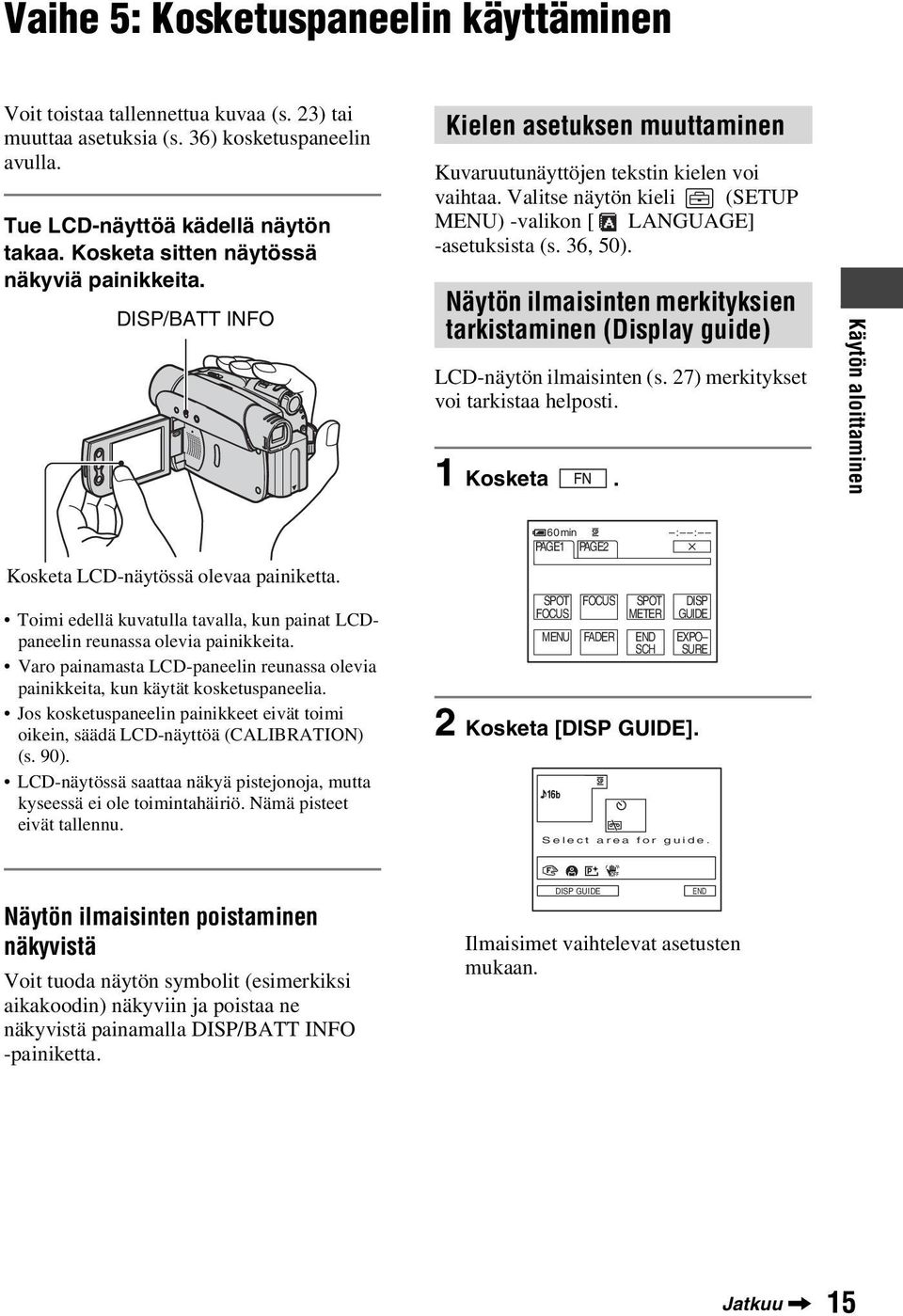

15 Vaihe 5: Kosketuspaneelin käyttäminen Voit toistaa tallennettua kuvaa (s. 23) tai muuttaa asetuksia (s. 36) kosketuspaneelin avulla. Tue LCD-näyttöä kädellä näytön takaa. Kosketa sitten näytössä näkyviä painikkeita. DISP/BATT INFO Kielen asetuksen muuttaminen Kuvaruutunäyttöjen tekstin kielen voi vaihtaa. Valitse näytön kieli (SETUP MENU) -valikon [ LANGUAGE] -asetuksista (s. 36, 50). Näytön ilmaisinten merkityksien tarkistaminen (Display guide) LCD-näytön ilmaisinten (s. 27) merkitykset voi tarkistaa helposti. 1 Kosketa. Käytön aloittaminen Kosketa LCD-näytössä olevaa painiketta. Toimi edellä kuvatulla tavalla, kun painat LCDpaneelin reunassa olevia painikkeita. Varo painamasta LCD-paneelin reunassa olevia painikkeita, kun käytät kosketuspaneelia. Jos kosketuspaneelin painikkeet eivät toimi oikein, säädä LCD-näyttöä (CALIBRATION) (s. 90). LCD-näytössä saattaa näkyä pistejonoja, mutta kyseessä ei ole toimintahäiriö. Nämä pisteet eivät tallennu. 60min : : PAGE1 PAGE2 SPOT FOCUS FOCUS SPOT METER MENU FADER END SCH DISP GUIDE EXPO SURE 2 Kosketa [DISP GUIDE]. Select area for guide. Näytön ilmaisinten poistaminen näkyvistä Voit tuoda näytön symbolit (esimerkiksi aikakoodin) näkyviin ja poistaa ne näkyvistä painamalla DISP/BATT INFO -painiketta. DISP GUIDE Ilmaisimet vaihtelevat asetusten mukaan. END Jatkuu, 15

16 Vaihe 5: Kosketuspaneelin käyttäminen (jatkuu) 3 Kosketa sen ilmaisimen sisältävää aluetta, jonka merkityksen haluat tarkistaa. DISP GUIDE FOCUS: MANUAL PROGRAM AE: SPOTLIGHT P EFFECT: SEPIA END 1/2 PAGE PAGE RET. Kyseisen alueen ilmaisinten merkitykset tulevat näkyviin. Jos haluamaasi ilmaisinta ei näy näytössä, vaihda näkymää koskettamalla [PAGE r]/ [PAGE R]. Kun kosketat [ RET.], alueenvalintanäyttö palaa näkyviin. Toiminnon käytön lopettaminen Kosketa [END]. 16

17 Vaihe 6: Päivämäärän ja kellonajan asettaminen Aseta päivämäärä ja kellonaika, kun käytät videokameraa ensimmäisen kerran. Jos päivämäärää ja kellonaikaa ei aseteta, [CLOCK SET] -näyttö tulee näkyviin aina, kun videokameraan kytketään virta tai POWER-kytkimen asentoa muutetaan. Jos videokameraa ei käytetä noin 3 kuukauteen, sen sisällä olevan akun varaus purkautuu ja päivämäärän ja kellonajan asetukset voivat kadota muistista. Jos näin käy, lataa akku ja aseta päivämäärä ja kellonaika uudelleen (s. 91). 3 Valitse [CLOCK SET] / -painikkeilla ja kosketa sitten [EXEC]. CLOCK SET Y M D H M : 00 4 Aseta [Y] (vuosi) / - painikkeilla ja kosketa sitten. Voit valita minkä tahansa vuoden vuoteen 2079 asti. OK Käytön aloittaminen Siirry vaiheeseen 4 asettaessasi kellonajan ensimmäisen kerran. 1 Kosketa t [MENU]. MANUAL SET PROGRAM AE P EFFECT AUTO SHTR POWER-kytkin CLOCK SET Y M D H M : 00 5 Aseta [M] (kuukausi), [D] (päivä), [H] (tunnit) ja [M] (minuutit) ja kosketa sitten. Kello alkaa käydä. OK EXEC RET. 2 Valitse (SETUP MENU) / -painikkeilla ja kosketa sitten [EXEC]. Vaikka päivämäärä ja kellonaika eivät näy kuvauksen aikana, ne tallentuvat automaattisesti päivämäärä- ja kellonaikatiedoiksi, jotka saa esiin toiston aikana valitsemalla [DATA CODE]-asetukseksi [DATE/TIME] (s. 41). SETUP MENU CLOCK SET USB STREAM LANGUAGE DEMO MODE --:--:-- EXEC RET. 17

18 Vaihe 7: Kasetin asettaminen Vain mini DV -kasetteja voi käyttää (s. 85). Tallennusaika vaihtelee kuvausolosuhteiden mukaan [REC MODE] (s. 49). 1 Pidä OPEN/EJECT -vipua siirrettynä nuolen suuntaan ja avaa kansi. 2 Aseta kasetti kasettipesään ikkunapuoli ulospäin ja paina sitten. Paina kasettia kevyesti sen selkämyksen keskeltä. Ikkuna OPEN/EJECT-vipu Kasettipesä Kansi Kasettipesä liukuu ulos ja avautuu automaattisesti. Kasettipesä liukuu automaattisesti takaisin sisään. Älä sulje kasettipesää väkisin painamalla {DO NOT PUSH} -osaa, kun kasetti menee sisään. Seurauksena voi olla toimintahäiriö. 3 Sulje kansi. Kasetin poistaminen Avaa kansi noudattaen kohdassa 1 kuvattuja toimia ja poista sitten kasetti. DCR-HC35E: Älä aseta tai poista kasettia, kun videokamera on Handycam Station -asemassa. Muutoin videokamera voi vioittua. 18

19 Käytön aloittaminen 19

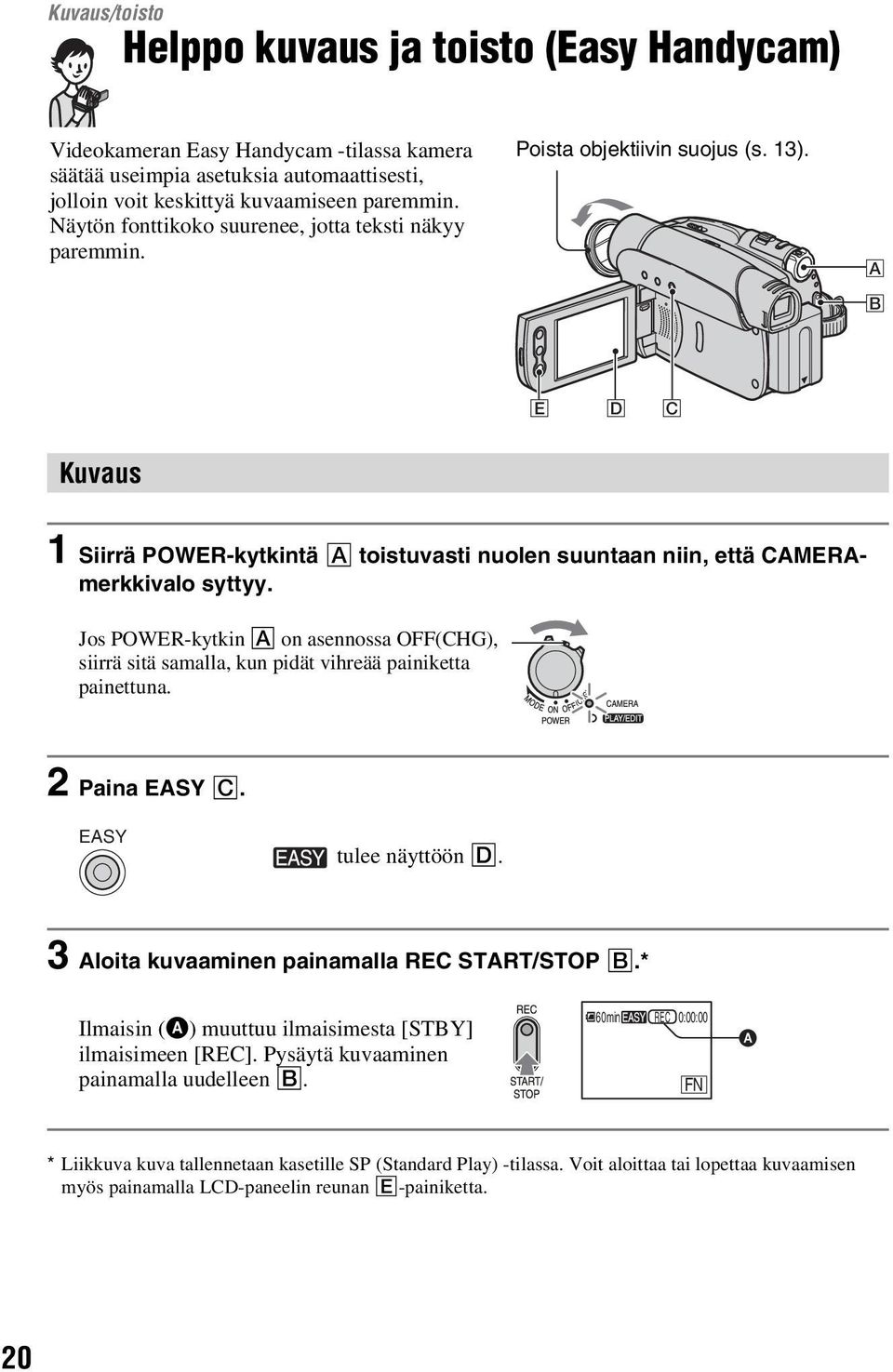

20 Kuvaus/toisto Helppo kuvaus ja toisto (Easy Handycam) Videokameran Easy Handycam -tilassa kamera säätää useimpia asetuksia automaattisesti, jolloin voit keskittyä kuvaamiseen paremmin. Näytön fonttikoko suurenee, jotta teksti näkyy paremmin. Poista objektiivin suojus (s. 13). A B E D C Kuvaus 1 Siirrä POWER-kytkintä A toistuvasti nuolen suuntaan niin, että CAMERAmerkkivalo syttyy. Jos POWER-kytkin A on asennossa OFF(CHG), siirrä sitä samalla, kun pidät vihreää painiketta painettuna. 2 Paina EASY C. EASY tulee näyttöön D. 3 Aloita kuvaaminen painamalla REC START/STOP B.* Ilmaisin (A) muuttuu ilmaisimesta [STBY] ilmaisimeen [REC]. Pysäytä kuvaaminen painamalla uudelleen B. 60min REC 0:00:00 FN A * Liikkuva kuva tallennetaan kasetille SP (Standard Play) -tilassa. Voit aloittaa tai lopettaa kuvaamisen myös painamalla LCD-paneelin reunan E-painiketta. 20

21 Toisto Siirrä POWER-kytkintä A toistuvasti nuolen suuntaan niin, että PLAY/EDITmerkkivalo syttyy. Kosketa näytön D painikkeita seuraavalla tavalla: Jos POWER-kytkin on asennossa OFF(CHG), siirrä sitä samalla, kun pidät vihreää painiketta painettuna. Kosketa ja aloita toisto koskettamalla sitten. A C x Easy Handycam -tilan poistaminen käytöstä Paina uudelleen EASY C. katoaa näytöstä D. B A Pysäytys B Toisto/tauko, tila vaihtuu kullakin kosketuksella C Pikakelaus taakse-/eteenpäin Kuvaus/toisto x Easy Handycam -tilan käytön aikaisten toimintojen asetukset Saat toimintojen asetukset näkyviin koskettamalla ja [MENU]. Lisätietoja asetuksista on sivulla 36. Lähes kaikki asetukset palautuvat oletusasetuksiin automaattisesti (s. 43). Poista Easy Handycam -tila käytöstä, jos haluat lisätä tehosteita tai asetuksia kuviin. Lähes kaikki asetukset palautetaan edellisiin tiloihinsa. x Easy Handycam -tilan aikana käytöstä pois olevat painikkeet Seuraavat painikkeet eivät ole käytettävissä Easy Handycam -tilassa, koska toiminnot asetetaan automaattisesti. Näyttöön tulee sanoma[invalid during Easy Handycam operation.], jos yritetään käyttää toimintoja, jotka eivät ole käytettävissä Easy Handycam -tilassa. BACK LIGHT -painike (s. 24) PHOTO-painike (s. 22) 21

22 Kuvaus Objektiivin suojus Irrota objektiivin suojus painamalla suojuksen molemmilla puolilla olevia painikkeita. PHOTO POWER-kytkin REC START/ STOP A REC START/STOP B 1 Siirrä POWER-kytkintä toistuvasti nuolen suuntaan niin, että CAMERAmerkkivalo syttyy. Jos POWER-kytkin on asennossa OFF(CHG), siirrä sitä samalla, kun pidät vihreää painiketta painettuna. 2 Aloita kuvaus. Liikkuva kuva Paina REC START/STOP A (tai B). A Still-kuvat Tarkista kuva (A) pitämällä PHOTO kevyesti painettuna jonkin aikaa,ja paina painike sitten pohjaan (B). Ilmaisin tulee näkyviin Äänimerkki CAPTURE Suljinääni Ilmaisin (A) muuttuu ilmaisimesta [STBY] ilmaisimeen [REC]. A B Videokamerasta kuuluu suljinääni, ja äänellistä kuvaa tallennetaan 7 sekuntia. 22 Liikkuvan kuvan tallennuksen pysäyttäminen Paina REC START/STOP uudelleen. tulee näkyviin, kun still-kuvien nauhoitus ei toimi.

23 Toisto 1 Siirrä POWER-kytkintä toistuvasti nuolen suuntaan niin, että PLAY/EDIT-merkkivalo syttyy. 2 Aloita toisto. Kelaa nauha haluamaasi kohtaan koskettamalla painamalla. A C ja aloita sitten toisto B A Pysäytys B Toisto/tauko, tila vaihtuu kullakin kosketuksella Toisto pysähtyy automaattisesti, jos tauko on päällä pidempään kuin 3 minuuttia. C Pikakelaus taakse-/eteenpäin Kuvaus/toisto Äänenvoimakkuuden säätäminen Kosketa t [PAGE1] t [VOL] ja säädä sitten äänenvoimakkuutta koskettamalla /. Kohtauksen haku toiston aikana Kosketa jatkuvasti / kasetin toiston aikana (kuvahaku) tai / eteen- tai taaksepäin suuntautuvan pikakelauksen aikana (ohitusselaus). Toistotilavaihtoehtoja on useita ([V SPD PLAY], s. 42). 23

24 Kuvauksessa ja toistossa käytettäviä toimintoja Laajan näkymän kuvaus: (laajakulma) qd qs Lähikuvaus: (telekuvaus) Zoomausnopeutta ei voi muuttaa LCD-paneelin kehyksen zoomauspainikkeiden qs avulla. Videokameran ja kuvauskohteen välinen vähimmäisetäisyys, siten että säilytetään kuvan tarkkuus, on laajakulma-asennossa noin 1 cm ja teleasennossa noin 80 cm. Voit käyttää [D ZOOM] -toimintoa (s. 46), jos haluat käyttää zoomausta, jonka kerroin on suurempi kuin 20. Pidä sormi zoomausvivulla. Jos otat sormen pois zoomausvivulta, saattaa myös vivun toimintaääni tallentua. qa Kuvaus q; 9 qf Zoomauksen käyttäminen... 1 qs Voit zoomata hitaasti siirtämällä zoomausvipua 1 hieman. Voit zoomata nopeasti siirtämällä vipua enemmän. Kuvaaminen pimeissä paikoissa (NightShot plus)... 2 Aseta NIGHTSHOT PLUS -kytkin 2 asentoon ON. ( ja [ NIGHTSHOT PLUS ] tulevat näkyviin.) NightShot plus -toiminnossa käytetään infrapunavaloa. Älä siksi peitä infrapunaporttia 3 sormilla tai millään muullakaan. Jos videokameraan on kiinnitetty lisäobjektiivi (lisävaruste), irrota lisäobjektiivi. Säädä tarkennusta manuaalisesti ([FOCUS], s. 38), jos automaattitarkennus ei onnistu. Älä käytä näitä toimintoja kirkkaasti valaistussa ympäristössä. Muutoin videokamera voi vioittua. Taustavalaistujen kohteiden valotuksen säätäminen (BACK LIGHT)... 7 Jos haluat säätää taustavalaistun kohteen valotusta, paina BACK LIGHT 7, niin näyttöön tulee.. Voit poistaa taustavalokorjauksen käytöstä painamalla BACK LIGHT uudelleen. 24

25 Tarkennuksen säätäminen muun kuin kuvan keskikohdan mukaan (SPOT FOCUS)... qa Katso kohtaa [SPOT FOCUS] sivulla 38. Valotuksen lukitseminen valittuun kohteeseen (monipuolinen pistemittaus)... qa Katso kohtaa [SPOT METER] sivulla 38. Kuvaaminen peilikuvatilassa... qd Avaa LCD-paneeli qd 90 asteen kulmaan videokameraan (1) nähden ja käännä paneelia sitten 180 astetta objektiivin puolelle (2). 2 1 Kuvaus/toisto Akun jäljellä olevan varauksen tarkastaminen (akun tietojen näyttö)... 8 Siirrä POWER-kytkin asentoon OFF(CHG) ja paina sitten DISP/BATT INFO 8. Akun tiedot tulevat näkyviin noin 7 sekunnin ajaksi. Voit tarkastella akun tietoja 20 sekunnin ajan painamalla toistamiseen DISP/BATT INFO, kun akun tiedot ovat näytössä. Akun jäljellä oleva varaus (suunnilleen) BATTERY INFO BATTERY CHARGE LEVEL 0% 50% 100% REC TIME AVAILABLE LCD SCREEN : 86 min VIEWFINDER : 99 min Tallennuskapasiteetti (suunnilleen) Kuvaus/toisto LCD-näyttöön tulee peilikuva kuvauskohteesta, mutta kuva tallentuu normaalisti. Jalustan käyttäminen... qf Kiinnitä kolmijalkainen jalusta (lisävaruste: jalustaruuvin on oltava alle 5,5 mm:n pituinen) kiinnitysreikään qf omalla ruuvillaan. Olkahihnan käyttäminen... 6 Kiinnitä olkahihna (lisävaruste) omaan lenkkiinsä 6. Toisto Kuvan toisto lisätyin erikoistehostein (kuvatehoste)... qa Katso kohtaa [P EFFECT] sivulla 45. Toimintaäänimerkin poistaminen käytöstä (BEEP)... qa Katso kohtaa [BEEP] sivulla 50. Alkuasetusten palauttaminen (RESET)... 9 Kun painat RESET-painiketta 9, kaikki asetukset päivämäärää ja kellonaikaa myöten palautuvat tehdasasetusten mukaisiksi. Muiden osien nimet ja toiminnot D Kaukosäädinsignaalin tunnistin (DCR-HC24E/HC35E) Suuntaa kaukosäädin (s. 30) videokamerassa olevaan kaukosäädinsignaalin tunnistimeen. E Sisäinen stereomikrofoni J Kaiutin Ääni kuuluu kaiuttimesta. Tietoja äänenvoimakkuuden säätämisestä on sivulla

26 Kuvauksen/toiston aikana näytössä näkyvät ilmaisimet Kuvaus Katselu A Akun jäljellä oleva varaus (noin) B Nauhoitusnopeus (SP tai LP) (49) C Nauhoitustila ([STBY] (valmiustila) tai [REC] (nauhoitus)) D Nauhoitus: Nauhalaskuri (tunnit: minuutit: sekunnit)/still-kuvien nauhoitus (22) Toisto: Nauhalaskuri (tunnit: minuutit: sekunnit)/aikakoodi (tunnit: minuutit: sekunnit: kuvat) E Kasetin nauhoituskapasiteetti (suunnilleen) (49) F Toimintopainike (36) 8 6 G Nauhansiirron ilmaisin H Nauhanohjauspainikkeet (23) Datakoodi toiston aikana Päivämäärä/kellonaika ja videokameran asetustiedot tallentuvat automaattisesti kuvauksen aikana. Ne eivät näy näytössä tallennuksen aikana, mutta toiston aikana ne saa näkyviin [DATA CODE] -toiminnon avulla (s. 41). 26

27 Sulkeissa ( ) on viitesivu. Kuvauksen aikana näytössä näkyvät ilmaisimet eivät tallennu. Tehtyjen muutosten ilmaisimet LCD-näytön ilmaisinten toiminnot voi tarkistaa helposti [DISP GUIDE] -toiminnon avulla (s. 15) Jotkin ilmaisimet eivät ehkä näy käytettäessä [DISP GUIDE] -toimintoa. Vasen yläkulma 60min STBY Oikea yläkulma 0:00:00 60min Alareuna Ilmaisin Merkitys Monipuolinen pistemittaus (38) / Manuaalinen valotus (40) 9 Manuaalinen tarkennus (38). Taustavalo (24) PROGRAM AE (44) Kuvatehoste (45) Alareuna Vasen yläkulma / EDIT + FN Keskiosa / n Valkotasapaino (40) EDIT + Laajakuvasuhde (46) SteadyShot pois käytöstä (46) Paneeli pois käytöstä (39) EDITSEARCH (47) Kuvaus/toisto Ilmaisin Merkitys AUDIO MODE (49) Oikea yläkulma Ilmaisin Merkitys DV-tulo (55) Nollakohtamuisti (30) Keskiosa Ilmaisin Merkitys Kuvaus vitkalaukaisimen avulla (41) NightShot plus (24) % Z Varoitus (82) 27

28 Aloituskohdan etsiminen Varmista, että CAMERA-merkkivalo syttyy (s. 22). Uusimman nauhoituksen viimeisen kohtauksen etsiminen (END SEARCH) [END SCH] -toiminto (END SEARCH) ei enää toimi, jos kasetti poistetaan nauhoituksen jälkeen. Etsiminen manuaalisesti (EDIT SEARCH) Seuraavan nauhoitettavan otoksen aloituskohdan voi etsiä katselemalla kuvaa näytöstä. Ääni ei kuulu etsinnän aikana. 1 Kosketa t [PAGE1] t [MENU]. Kosketa t [PAGE1] ja kosketa sitten [END SCH]. 60min PAGE1 PAGE2 SPOT FOCUS FOCUS SPOT METER MENU FADER END SCH 0:00:00 DISP GUIDE EXPO SURE Peruuta toiminto koskettamalla tätä uudelleen. Videokamera toistaa uusimman nauhoituksen viimeistä kohtausta noin 5 sekuntia ja siirtyy valmiustilaan viimeisen nauhoituksen lopussa. 2 Valitse (CAMERA SET) / -painikkeilla ja kosketa sitten [EXEC]. 3 Valitse [EDITSEARCH] / -painikkeilla ja kosketa sitten [EXEC]. 4 Valitse [ON] / - painikkeilla ja kosketa sitten [EXEC] t. 60min STBY 0:00:00 [END SCH] -toiminto ei toimi oikein, jos kasetille nauhoitettujen otosten välissä on tyhjä jakso. Tämä toiminto on käytettävissä myös silloin, kun POWER-kytkin on asennossa PLAY/EDIT. EDIT FN 5 Kosketa jatkuvasti painiketta (siirto taaksepäin)/ (siirto eteenpäin) ja vapauta painike siinä kohdassa, jossa haluat aloittaa nauhoituksen. 28

29 Uusimpien nauhoitusten tarkistaminen (nauhoituksen tarkistus) Juuri lopetetun nauhoituksen muutaman viimeisen sekunnin voi tarkistaa. 1 Kosketa t [PAGE1] t [MENU]. 2 Valitse (CAMERA SET) / -painikkeilla ja kosketa sitten [EXEC]. 3 Valitse [EDITSEARCH] / -painikkeilla ja kosketa sitten [EXEC]. Kuvaus/toisto 4 Valitse [ON] / - painikkeilla ja kosketa sitten [EXEC] t. 60min STBY 0:00:00 EDIT FN 5 Kosketa. Videokamera toistaa viimeksi nauhoitetun otoksen muutaman viimeisen sekunnin. Sitten videokamera siirtyy valmiustilaan. 29

30 Kaukosäädin (DCR-HC24E/HC35E) Poista suojakalvo ennen kaukosäätimen käyttämistä. Suojakalvo 6 * Nämä painikkeet eivät ole käytettävissä Easy Handycam -tilassa. Suuntaa kaukosäädin videokamerassa olevaan kaukosäädinsignaalin tunnistimeen (s. 25). Jos paristo on vaihdettava, katso sivulla 91. Halutun kohtauksen etsiminen nopeasti (nollakohtamuisti) Paina toiston aikana ZERO SET MEMORY -painiketta 5 siinä kohdassa, johon haluat siirtyä myöhemmin. Nauhalaskuri nollautuu lukemaan 0:00:00 ja tulee näyttöön. 4 60min 0:00: FN Jos nauhalaskuri ei ole näkyvissä, paina DISPLAY 9. A PHOTO* (s. 22) Videokamera tallentaa still-kuvaksi sen kuvan, joka on näkyvissä, kun painat tätä painiketta. B SEARCH M.* (s. 31) C. >* D Videonauhan ohjauspainikkeet (pikakelaus taaksepäin, toisto, pikakelaus eteenpäin, tauko, pysäytys, hidastus) (s. 23) E ZERO SET MEMORY* F Lähetin G REC START/STOP (s. 20, 22) H Zoomaus (s. 24) I DISPLAY (s. 15) Tätä painiketta painamalla voit poistaa näytön ilmaisimet näkyvistä. 2 Paina STOP 4, kun haluat pysäyttää toiston. 3 Paina mrew 4. Nauha pysähtyy automaattisesti, kun nauhalaskuri saavuttaa lukeman 0:00:00. 4 Paina PLAY 4. Toisto alkaa nauhalaskurin lukemasta 0:00:00. 30

31 Toiminnon poistaminen käytöstä Paina ZERO SET MEMORY -painiketta 5 uudelleen. Aikakoodin ja nauhalaskurin lukeman välinen aikaero voi olla useita sekunteja. Nollakohtamuisti ei toimi oikein, jos kasetille nauhoitettujen otosten välissä on tyhjä jakso. Kohtauksen etsiminen nauhoituspäivämäärän avulla (päivämäärähaku) Still-kuvan etsiminen (valokuvahaku) Kamera etsii still-kuvat automaattisesti tallennuspäivämäärästä riippumatta. 1 Siirrä POWER-kytkintä toistuvasti niin, että PLAY/EDIT-merkkivalo syttyy. Voit etsiä kohdan, jossa tallennuspäivämäärä vaihtuu. 1 Siirrä POWER-kytkintä toistuvasti niin, että PLAY/EDIT-merkkivalo syttyy. 2 Valitse [DATE SEARCH] painamalla SEARCH M Valitse [PHOTO SEARCH] painamalla SEARCH M Valitse kuva painamalla. (edellinen)/> (seuraava) 3. Joka kerran, kun painat painiketta. tai >, videokamera etsii kuvaa nauhan nykyisen kohdan edeltä ja jäljestä. Kuvaus/toisto 3 Valitse nauhoituspäivämäärä painamalla. (edellinen)/> (seuraava) 3. Joka kerran, kun painat painiketta. tai >, videokamera etsii nauhalta edellisen tai seuraavan päivämäärän mukaisen kohdan. 60min 0:00:00:00 30min DATE -01 SEARCH Toiminnon poistaminen käytöstä Paina STOP 4. Valokuvahaku ei toimi oikein, jos kasetille nauhoitettujen otosten välissä on tyhjä jakso. Still-kuvien toistaminen peräkkäin (valokuvaselaus) Voit asettaa still-kuvia peräjälkeen ja toistaa kutakin kuvaa 5 sekunnin ajan automaattisesti. Toiminnon poistaminen käytöstä Paina STOP 4. Päivämäärähaku ei toimi oikein, jos kasetille nauhoitettujen otosten välissä on tyhjä jakso. 1 Siirrä POWER-kytkintä toistuvasti niin, että PLAY/EDIT-merkkivalo syttyy. Jatkuu, 31

32 Kaukosäädin (jatkuu) 2 Valitse [PHOTO SCAN] painamalla SEARCH M Paina. (edellinen)/> (seuraava) 3. Toiminnon poistaminen käytöstä Paina STOP 4. Valokuvaselaus ei toimi oikein, jos kasetille nauhoitettujen otosten välissä on tyhjä jakso. 32

33 Kuvan katseleminen televisiossa Voit kytkeä videokameran television tai videonauhurin sisääntuloliitäntään käyttämällä A/Vliitäntäkaapelia (1) tai S VIDEO-A/V-liitäntäkaapelia (2). Kytke videokamera pistorasiaan kameran vakiovarusteisiin sisältyvän verkkolaitteen avulla ja käytä kameraa verkkolaitteella (s. 9). Katso lisätietoja myös liitettävien laitteiden käyttöohjeista. DCR-HC35E: Älä aseta tai poista kasettia, kun videokamera on Handycam Station -asemassa. Muutoin videokamera voi vioittua. DCR-HC23E/HC24E/HC26E: 1 A/V OUT A/V OUT -liitäntä (Keltainen) (Valkoinen) (Punainen) Videonauhurit tai televisiot Kuvaus/toisto : Signaalin kulkusuunta 2 DCR-HC35E: 1 A/V OUT A/V OUT -liitäntä (Keltainen) (Valkoinen) (Punainen) Videonauhurit tai televisiot : Signaalin kulkusuunta 2 Jatkuu, 33

34 Kuvan katseleminen televisiossa (jatkuu) A A/V-liitäntäkaapeli (vakiovaruste) DCR-HC35E: Sekä Handycam Station -asema että videokamera on varustettu A/V OUT -liitännöin (s. 58). Kytke A/V-liitäntäkaapeli joko Handycam Station -asemaan tai videokameraan laitteistosi kokoonpanon mukaan. B A/V-liitäntäkaapeli, jossa on S VIDEO -johto (lisävaruste) Jos videokamera kytketään toiseen laitteeseen S VIDEO -liitännän kautta S VIDEO -johdolla varustetulla A/V-liitäntäkaapelilla, kuvan laatu on parempi kuin kytkettäessä laitteet vakiovarusteena tulevalla A/Vliitäntäkaapelilla. Kytke A/V-liitäntäkaapelin valkoinen ja punainen liitin (vasen/oikea äänikanava) ja S VIDEO -liitin (S VIDEO -kuvasignaali). Keltaista liitintä (tavallinen videosignaali) ei tarvitse tällöin kytkeä. Ääni ei kulje S VIDEO -liitännän kautta. Jos televisiossa tai kuvanauhurissa on 21-nastainen liitäntä (EUROCONNECTOR) Tarvitset 21-nastaisen sovittimen, jolla voit kytkeä videokameran televisioon ja katsella tallennettuja kuvia. Tätä sovitinta ei voi käyttää muuhun tarkoitukseen. Tämä vain lähtösignaaleille tarkoitettu liitin toimitetaan mallin DCR-HC35E mukana -tunnus pohjapaneelin merkittynä, mutta sitä ei toimiteta mallien DCR-HC23E/ HC24E/HC26E mukana. Televisio/ videonauhuri Aikakoodin saa näkyviin television kuvaruutuun valitsemalla [DISP OUT] -asetukseksi [V-OUT/ LCD] (s. 51). DCR-HC35E: Älä kytke A/V-liitäntäkaapelia samanaikaisesti Handycam Station -asemaan ja videokameraan,sillä tämä saattaa aiheuttaa kuvaan häiriöitä. Videokameran kytkeminen televisioon videonauhurin kautta Kytke videokamera videonauhurin LINE IN -tuloliitäntään. Aseta videonauhurin tulokanavaksi LINE (VIDEO 1, VIDEO 2 tms.), jos videonauhurista voi valita tulokanavan. Jos televisio on monoääninen (vain yksi äänituloliitäntä) Kytke A/V-liitäntäkaapelin keltainen liitin television tai videonauhurin videotuloliitäntään ja valkoinen (vasen kanava) tai punainen (oikea kanava) liitin äänituloliitäntään. 34

35 Kuvaus/toisto 35

36 Valikkojen käyttäminen Valikkotoimintojen käyttäminen Käytä tämän sivun jälkeen lueteltuja valikkotoimintoja alla olevien ohjeiden mukaan. 1 Siirrä POWER-kytkintä toistuvasti nuolen suuntaan niin, että haluamasi tilan merkkivalo syttyy. CAMERA-merkkivalo: nauhoitusasetukset PLAY/EDIT-merkkivalo: katselu- ja muokkausasetukset 2 Valitse valikkotoiminto koskettamalla LCD-näyttöä. Ne toiminnot, jotka eivät ole käytettävissä, näkyvät harmaina. x Käyttöpainikkeiden käyttö (PAGE1/PAGE2/PAGE3) normaalin käytön aikana Painikkeista on lisätietoja sivulla Kosketa. 2 Kosketa haluamaasi sivua. 3 Kosketa haluamaasi painiketta. 4 Valitse haluamasi asetus ja kosketa sitten t (sulje). Kaikissa asetuksissa ei tarvitse koskettaa. x Valikkotoimintojen käyttäminen Toiminnoista on lisätietoja sivulla MANUAL SET P EFFECT TAPE SET REC MODE REMAIN TAPE SET REC MODE REMAIN SP LP TAPE SET REC MODE REMAIN LP EXEC RET. EXEC RET. EXEC RET. EXEC RET. 1 Kosketa t [MENU] näytössä [PAGE1]. Valikkohakemistonäyttö tulee näkyviin. 2 Valitse haluamasi valikko. Valitse vaihtoehto koskettamalla / ja kosketa sitten [EXEC]. (Prosessi vaiheissa 3 ja 4 on sama kuin vaiheessa 2.) 3 Valitse haluamasi toiminto. 4 Mukauta toimintoa. Kun olet valinnut haluamasi asetukset, poista valikkonäyttö näkyvistä koskettamalla (sulje). Aina kun kosketat [ RET.], esiin tulee edellinen näyttö. 36

37 x Valikkotoimintojen käyttö Easy Handycam -laitteen käytön aikana 60min STBY 0:00:00 FN 1 Kosketa. 2 Valitse haluamasi valikko. Kosketa [MENU] ja valitse sitten haluamasi valikko. 3 Muuta asetusta. Kun olet valinnut haluamasi asetukset, poista valikkonäyttö näkyvistä koskettamalla (sulje). Aina kun kosketat [ RET.], esiin tulee edellinen näyttö. Lopeta Easy Handycam -toiminnon käyttö, jos haluat käyttää valikkotoimintoja normaalisti. Valikkojen käyttäminen 37

38 Käyttöpainikkeet Käytettävissä olevat käyttöpainikkeet vaihtelevat merkkivalon ja näytön (PAGE) mukaan. Tehdasasetukset on merkitty symbolilla B. Sulkeissa näkyvät ilmaisimet ovat näkyvissä, kun asetus on valittuna. Easy Handycam -toiminnon käytön aikana käytettävissä olevat toiminnot on merkitty tähdellä *. Painikkeiden käytöstä vaihtoehtojen valinnassa on lisätietoja sivulla 36. CAMERA-merkkivalo palaa [PAGE1] SPOT FOCUS Voit valita ja säätää tarkennuspisteen ja siten tarkentaa kohteeseen, joka ei ole kuvan keskellä. Kosketa tätä Kosketa näytön kohtaa, johon haluat tarkentaa. Näyttöön tulee 9. Tarkennuksen voi säätää automaattisesti koskettamalla [ AUTO] tai valitsemalla [FOCUS]-asetukseksi [ AUTO]. Jos määrität [SPOT FOCUS]-asetuksen, [FOCUS]-asetus on automaattisesti [MANUAL]. Asetukseksi palaa [ AUTO], kun katkaiset virran yli 12 tunniksi. FOCUS 60min SPOT FOCUS AUTO STBY 0:00:00 Voit säätää tarkennusta manuaalisesti. Valitse tämä asetus, jos haluat tarkentaa tiettyyn kuvassa olevaan kohteeseen. OK 1 Kosketa [MANUAL]. Näyttöön tulee 9. 2 Tarkenna kuvaa koskettamalla (tarkennus lähellä oleviin kohteisiin) tai (tarkennus kaukana oleviin kohteisiin). tulee näyttöön, kun tarkennusta ei voi säätää enää lähemmäs; tulee näyttöön, kun tarkennusta ei voi säätää enää kauemmas. Voit säätää tarkennuksen automaattisesti koskettamalla [ AUTO] vaiheessa 1. Jotta tarkennus on helpompaa, siirrä zoomausvipua asentoa T (telekuvaus) kohti, säädä tarkennus ja säädä sitten zoomaus kuvaukseen sopivaksi siirtämällä vipua asentoa W (laajakulmakuvaus) kohti. Jos haluat kuvata kohdetta lähietäisyydeltä, siirrä zoomausvipu W (laajakuva) asentoon ja tee sitten tarkennus. Videokameran ja kuvauskohteen välinen vähimmäisetäisyys, joka säilyttää vielä kuvan tarkkuuden, on laajakulma-asennossa noin 1 cm ja teleasennossa noin 80 cm. Asetukseksi palaa [ AUTO], kun katkaiset virran yli 12 tunniksi. SPOT METER (monipuolinen pistemittaus) Voit säätää kuvauskohteen valotusta ja lukita valotuksen sopivaksi, vaikka kohteen takana olisi voimakas valonlähde (esimerkiksi kohdevalaisin teatterinäyttämöllä). Kosketa tätä 60min SPOT METER AUTO STBY 0:00:00 Kosketa näytössä kohtaa, jonka valotuksen haluat säätää ja lukita. Näyttöön tulee. OK 38

39 Voit palauttaa valotusasetuksen automaattiseksi, koskettamalla [ AUTO] tai valitsemalla [EXPOSURE]-asetukseksi [ AUTO]. Jos määrität [SPOT METER]-asetuksen, [EXPOSURE]-asetus on automaattisesti [MANUAL]. Asetukseksi palaa [ AUTO], kun katkaiset virran yli 12 tunniksi. BLACK MOSC. FADER DISP GUIDE (näyttöopas)* Lisätietoja on sivulla 15. MENU* Lisätietoja on sivulla 43. FADER Voit lisätä nauhoitettavaan kuvaan seuraavat tehosteet. 1 Valitse haluamasi tehoste valmiustilassa (alkunosto) tai kuvaustilassa (loppuhäivytys) ja kosketa sitten t. 2 Paina REC START/STOP. Nosto-/häivytysilmaisin lakkaa vilkkumasta ja katoaa, kun alkunosto tai loppuhäivytys on suoritettu. Voit poistaa [FADER]-toiminnon käytöstä ennen sen aloitusta koskettamalla [ OFF] vaiheessa 1. Jos painat kerran REC START/STOP, asetus peruuntuu. Loppuhäivytys WHITE Alkunosto MONOTONE Kuvan alkunoston aikana kuva muuttuu vähitellen mustavalkoisesta värilliseksi. Kuvan loppuhäivytyksen aikana se muuttuu vähitellen värillisestä mustavalkoiseksi. Etsimen käyttäminen [EXPOSURE]- ja [FADER]-asetusta voi muuttaa etsimen avulla, kun LCD-paneeli on käännettynä 180 astetta ja suljettuna näyttöpuoli ulospäin. 1 Varmista, että CAMERA-merkkivalo syttyy. 2 Sulje LCD-paneeli niin, että näyttö on ulospäin. Näyttöön tulee. 3 Kosketa. 4 Kosketa. LCD-näyttö kytkeytyy pois käytöstä. 5 Kosketa LCD-näyttöä ja katsele kuvaa samalla etsimestä. Näkyviin tulee [EXPOSURE] ja muita toimintoja. 6 Kosketa painiketta, johon liittyvää asetusta haluat muuttaa. [EXPOSURE]: Säädä painikkeilla / ja kosketa. [FADER]: Valitse haluamasi tehoste koskettamalla painiketta toistuvasti. : LCD-näyttö kytkeytyy toimintaan. Voit poistaa painikkeet näkyvistä koskettamalla. Valikkojen käyttäminen END SCH (END SEARCH) Lisätietoja on sivulla 28. Jatkuu, 39

40 Käyttöpainikkeet (jatkuu) EXPOSURE Voit säätää kuvan kirkkautta manuaalisesti. Jos esimerkiksi kuvaat sisätiloissa aurinkoisena päivänä, voit välttää lähellä ikkunaa olevien henkilöiden jäämisen liian tummiksi lukitsemalla valotuksen huoneen seinän mukaan. 1 Kosketa [MANUAL]. Näyttöön tulee. 2 Säädä valotusta koskettamalla /. Voit palata automaattivalotuksen käyttöön koskettamalla [ AUTO]. [EXPOSURE]- ja [FADER]-asetusta voi muuttaa etsimen avulla, kun LCD-paneeli on käännettynä 180 astetta ja suljettuna näyttöpuoli ulospäin (s. 39) Asetukseksi palaa [ AUTO], kun katkaiset virran yli 12 tunniksi. [PAGE2] min AUTO MANU AL STBY EXPOSURE 0:00:00 WHT BAL (valkotasapaino) Väritasapainon voi säätää kuvausympäristön mukaan oikeaksi. B AUTO Videokamera säätää valkotasapainon automaattisesti. OUTDOOR ( ) Valkotasapaino on säädetty seuraavien kuvausolosuhteiden mukaiseksi: ulkotila yönäkymä, neonvalot ja ilotulitus auringonnousu tai -lasku päivänvaloa tuottavien loistevalojen valaistuksessa OK INDOOR (n) Valkotasapaino on säädetty seuraavien kuvausolosuhteiden mukaiseksi: sisätila juhlat tai studiot, joissa valaistusolosuhteet voivat muuttua nopeasti videovaloissa studiossa tai natrium- tai hehkulampun valaistuksessa ONE PUSH ( ) Videokamera säätää valkotasapainon ympäristön valaistuksen mukaan. 1 Kosketa [ONE PUSH]. 2 Kohdista kuvausympäristössä kamera ensin paperiarkkiin tai muuhun valkoiseen esineeseen niin, että esine täyttää koko näytön. 3 Kosketa. vilkkuu nopeasti. Kun valkotasapaino on säädetty ja tallennettu muistiin, symboli lakkaa vilkkumasta. Älä ravistele videokameraa, kun vilkkuu nopeasti. vilkkuu hitaasti, jos valkotasapainon asetus ei onnistunut. Jos jatkaa vilkkumista vaikka kosketat, valitse [WHT BAL] -asetukseksi [ AUTO]. Jos vaihdat akun [ AUTO]-asetuksen ollessa valittuna tai viet videokameran ulos tai tuot sen takaisin sisään kiinteän valotuksen ollessa käytössä, valitse [ AUTO] ja suuntaa videokamera lähellä olevaan valkoiseen esineeseen noin 10 sekunniksi, jotta väritasapainon säätö on oikea. Toimi uudelleen [ONE PUSH] -menettelyn mukaisesti, jos muutat [PROGRAM AE] -asetuksia tai siirrät videokameran sisätiloista ulos tai päinvastoin. Aseta [WHT BAL] -asetukseksi [ AUTO] tai [ONE PUSH], jos kuvaustila on valaistu valkoisilla tai viileän sävyisillä loistevalaisimilla. Asetukseksi palaa [ AUTO], kun katkaiset virran yli 12 tunniksi. 40

41 SELF TIMER Vitkalaukaisin aloittaa kuvauksen noin 10 sekunnin kuluttua. 1 Kosketa t [PAGE2] t [SELF TIMER]. Näyttöön tulee. 2 Kosketa. 3 Paina REC START/STOP, jos haluat kuvata elokuvia, tai PHOTO, jos haluat ottaa still-kuvia. Voit keskeyttää alkulaskennan elokuvia kuvattaessa painamalla REC START/ STOP. Voit poistaa [SELF TIMER] -toiminnon käytöstä tekemällä uudelleen vaiheen 1. DCR-HC24E/HC35E: Vitkalaukaisimen voi ottaa käyttöön myös kaukosäätimen REC START/STOP- tai PHOTO-painikkeella (s. 30). LCD BRT (LCD-näytön kirkkaus) Voit säätää LCD-näytön kirkkautta. Tämä asetus ei vaikuta nauhoitettavaan kuvaan. Säädä kirkkautta koskettamalla /. PLAY/EDIT-merkkivalo palaa Voit käyttää videokameran käyttöpainikkeita ( / / / ) kaikissa PAGE-näytöissä. [PAGE1] MENU* Lisätietoja on sivulla 43. VOL* (äänenvoimakkuus) Lisätietoja on sivulla 23. END SCH (END SEARCH) Lisätietoja on sivulla 28. DISP GUIDE (näyttöopas)* Lisätietoja on sivulla 15. [PAGE2] DATA CODE* Näyttää nauhoituksen aikana automaattisesti tallennetut tiedot (datakoodin). B OFF Datakoodi ei ole näkyvissä. DATE/TIME Päivämäärä ja kellonaika ovat näkyvissä. CAM DATA (alla) Näyttää kameran asetustiedot. 60min 6 0:00:00:00 AUTO 100 AWB F1. 8 9dB FN 5 4 ASteadyShot ei käytössä BValotus CValkotasapaino DVahvistus ESuljinaika FHimmentimen aukon arvo Päivämäärä ja kellonaika näkyvät [DATE/ TIME]-näytössä samalla alueella. Jos kuvaat asettamatta kellonaikaa, ilmaisimet näkyvät muodossa [ ] ja [--:--:--]. Easy Handycam -laitetta käytettäessä voi määrittää vain [DATE/TIME]-asetuksen. Valikkojen käyttäminen Jatkuu, 41

42 Käyttöpainikkeet (jatkuu) LCD BRT (LCD-näytön kirkkaus) Voit säätää LCD-näytön kirkkautta. Tämä asetus ei vaikuta nauhoitettavaan kuvaan. Säädä kirkkautta koskettamalla /. BURN DVD Jos videokamera on kytketty Sony VAIO -sarjan tietokoneeseen, kasetille nauhoitetun kuvan voi helposti tallentaa DVD-levylle (Suora pääsy ohjelmaan Click to DVD ) (s. 67). BURN VCD Jos videokamera on liitetty tietokoneeseen, kasetille nauhoitetun kuvan voi helposti tallentaa CD-R-levylle (Suora pääsy Video CD -tallennukseen). Lisätietoja on toimitetulla CD-ROM-levyllä olevassa First Step Guide (Aloitusohje) (s. 65). [PAGE3] V SPD PLAY (toisto eri nopeuksilla) Liikkuvaa kuvaa katseltaessa käytettävissä on useita toistotiloja. Jos haluat toistaa ruudun kerrallaan 2 Kosketa [ RET.] t. Voit palata normaaliin toistoon koskettamalla (toisto/tauko) kahdesti (kerran, jos toistat ruutu kerrallaan). Nauhoitettu ääni ei kuulu. Näytössä voi näkyä mosaiikkimainen jälkikuva aiemmin toistetusta kuvasta. Lisätietoja on sivulla 57. Lisätietoja on sivulla 55. kosketa (ruutu) toistotaukotilassa. Suunnan vaihtaminen: (ruutu) toistettaessa ruutu kerrallaan. * Kuvan keskellä tai sen ylä- tai alareunassa voi näkyä vaakasuuntaisia häiriöraitoja. Tämä ei ole merkki viasta. ** DV -liitännästä (i.link)saatavan kuvan hidas toisto ei ole tasaista. A DUB CTRL (äänen jälkiäänitys) REC CTRL (tallennuksen ohjaus) (DCR-HC26E/HC35E) 42 1 Kosketa toiston aikana seuraavia painikkeita. Jos haluat muuttaa toistosuuntaa* toistaa hidastetusti** toistaa 2 kertaa nopeammin (kaksinkertainen nopeus) kosketa (ruutu) [yslow] Suunnan vaihtaminen: (ruutu) t [yslow] (kaksinkertainen nopeus) Suunnan vaihtaminen: (ruutu) t (kaksinkertainen nopeus)

43 Valikkojen toiminnot Käytettävissä olevat valikkotoiminnot (z) määräytyvät merkkivalon mukaan. Easy Handycam -tilassa seuraavat asetukset ovat automaattisesti käytössä (s. 20). CAMERA PLAY/EDIT Easy Handycam MANUAL SET -valikko (s. 44) PROGRAM AE z AUTO P EFFECT z z OFF AUTO SHTR z ON CAMERA SET -valikko (s. 46) D ZOOM z OFF WIDE SEL z 4:3 STEADYSHOT z ON EDITSEARCH z OFF N.S.LIGHT z ON PLAYER SET (DCR-HC23E/HC24E)/ VCR SET (DCR-HC26E/HC35E) -valikko (s. 47) HiFi SOUND z STEREO AUDIO MIX z LCD/VF SET -valikko (s. 48) LCD B.L. z z BRT NORMAL LCD COLOR z z VF B.L. z z BRT NORMAL WIDE DISP z z TAPE SET -valikko (s. 49) REC MODE (DCR-HC23E/HC24E) z SP REC MODE (DCR-HC26E/HC35E) z z SP AUDIO MODE z 12BIT REMAIN z z AUTO SETUP MENU -valikko (s. 50) CLOCK SET z z z USB STREAM z z OFF LANGUAGE z z z DEMO MODE z ON OTHERS -valikko (s. 50) WORLD TIME z z * BEEP z z z A.SHUT OFF z z 5 min COMMANDER (DCR-HC24E/HC35E) z z ON DISP OUT z z LCD * Ennen Easy Handycam -laitteen käyttöä asetettu arvo säilyy Easy Handycam -laitteen käytön aikana. Valikkojen käyttäminen 43
