1 (1) Kameran käyttöohjeet Lue tämä ensin Laajat käyttömahdollisuudet: Kiintolevyllä varustettu Handycam 10 Aloittaminen 13 Easy Handycam 22 Kuvaus/ toisto 28 Asetustoimintojen käyttäminen 46 DCR-SR90E/SR100E Kuvien muokkaaminen 64 Kopioiminen, tulostaminen 68 Vianmääritys 75 Lisätietoja 89 Sanasto, hakemisto 98 Tätä tuotetta koskevia lisätietoja ja usein esitettyjä kysymyksiä on asiakastuen wwwsivustolla. Tietokonesovellusopas sisältää ohjeet tietokoneen kytkemiseen. Painettu 100% kierrätetylle paperille käyttäen haihtuvista orgaanisista yhdisteistä vapaata kasvisöljypohjaista mustetta. Printed in Japan FI 2006 Sony Corporation

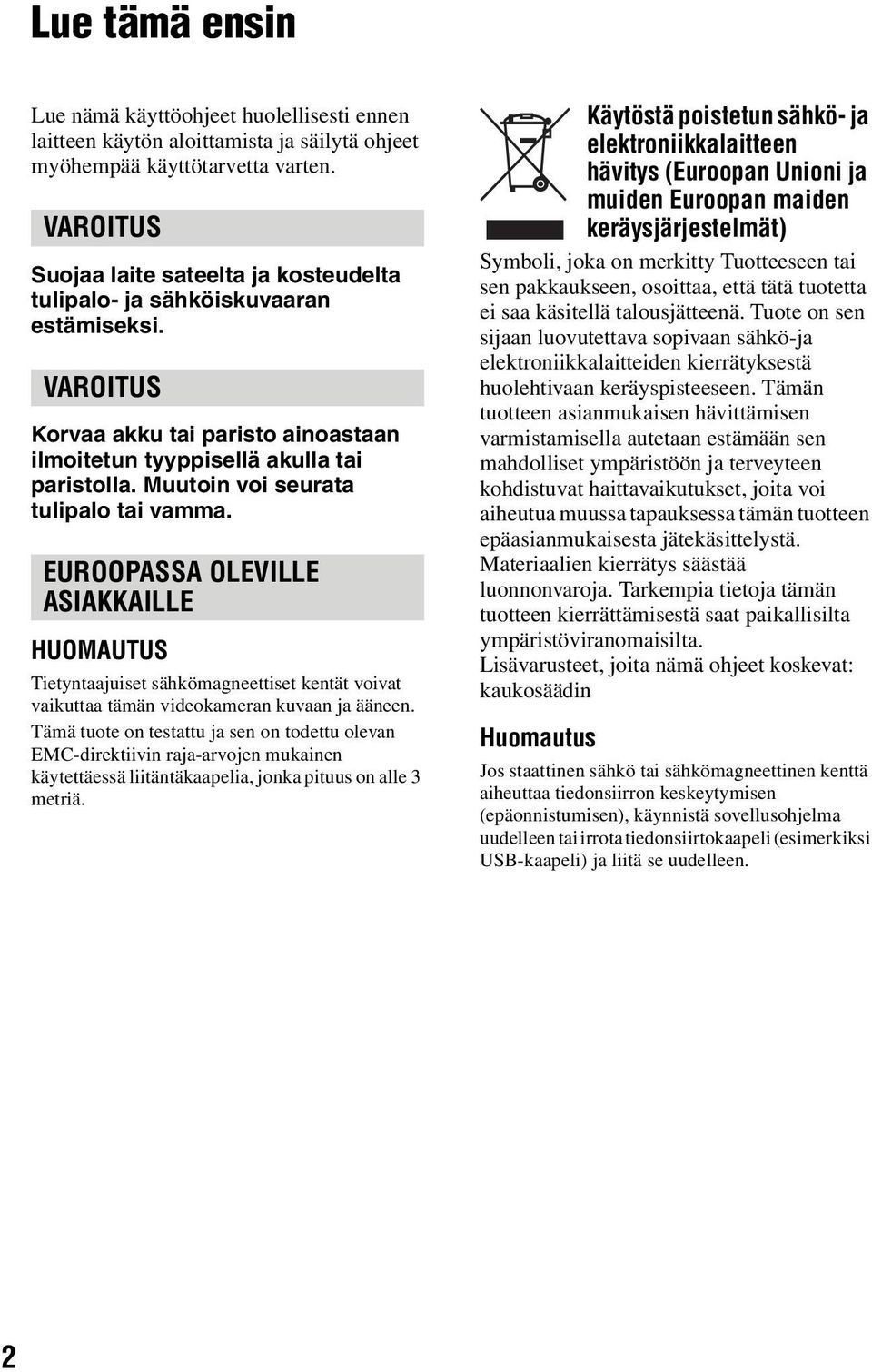

2 Lue tämä ensin Lue nämä käyttöohjeet huolellisesti ennen laitteen käytön aloittamista ja säilytä ohjeet myöhempää käyttötarvetta varten. VAROITUS Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. VAROITUS Korvaa akku tai paristo ainoastaan ilmoitetun tyyppisellä akulla tai paristolla. Muutoin voi seurata tulipalo tai vamma. EUROOPASSA OLEVILLE ASIAKKAILLE HUOMAUTUS Tietyntaajuiset sähkömagneettiset kentät voivat vaikuttaa tämän videokameran kuvaan ja ääneen. Tämä tuote on testattu ja sen on todettu olevan EMC-direktiivin raja-arvojen mukainen käytettäessä liitäntäkaapelia, jonka pituus on alle 3 metriä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Lisävarusteet, joita nämä ohjeet koskevat: kaukosäädin Huomautus Jos staattinen sähkö tai sähkömagneettinen kenttä aiheuttaa tiedonsiirron keskeytymisen (epäonnistumisen), käynnistä sovellusohjelma uudelleen tai irrota tiedonsiirtokaapeli (esimerkiksi USB-kaapeli) ja liitä se uudelleen. 2

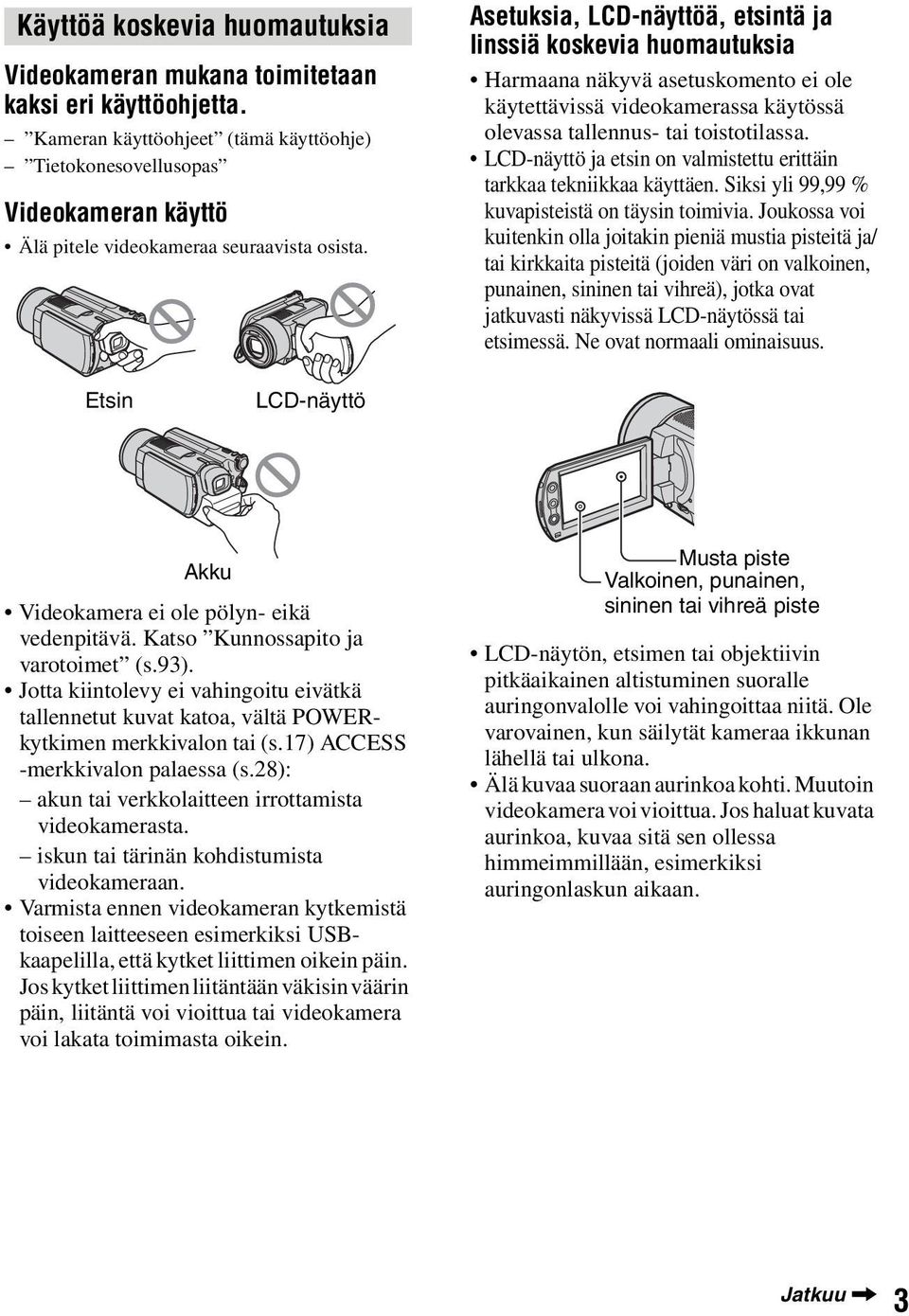

3 Käyttöä koskevia huomautuksia Videokameran mukana toimitetaan kaksi eri käyttöohjetta. Kameran käyttöohjeet (tämä käyttöohje) Tietokonesovellusopas Videokameran käyttö Älä pitele videokameraa seuraavista osista. Asetuksia, LCD-näyttöä, etsintä ja linssiä koskevia huomautuksia Harmaana näkyvä asetuskomento ei ole käytettävissä videokamerassa käytössä olevassa tallennus- tai toistotilassa. LCD-näyttö ja etsin on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99 % kuvapisteistä on täysin toimivia. Joukossa voi kuitenkin olla joitakin pieniä mustia pisteitä ja/ tai kirkkaita pisteitä (joiden väri on valkoinen, punainen, sininen tai vihreä), jotka ovat jatkuvasti näkyvissä LCD-näytössä tai etsimessä. Ne ovat normaali ominaisuus. Etsin LCD-näyttö Akku Videokamera ei ole pölyn- eikä vedenpitävä. Katso Kunnossapito ja varotoimet (s.93). Jotta kiintolevy ei vahingoitu eivätkä tallennetut kuvat katoa, vältä POWERkytkimen merkkivalon tai (s.17) ACCESS -merkkivalon palaessa (s.28): akun tai verkkolaitteen irrottamista videokamerasta. iskun tai tärinän kohdistumista videokameraan. Varmista ennen videokameran kytkemistä toiseen laitteeseen esimerkiksi USBkaapelilla, että kytket liittimen oikein päin. Jos kytket liittimen liitäntään väkisin väärin päin, liitäntä voi vioittua tai videokamera voi lakata toimimasta oikein. Musta piste Valkoinen, punainen, sininen tai vihreä piste LCD-näytön, etsimen tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa niitä. Ole varovainen, kun säilytät kameraa ikkunan lähellä tai ulkona. Älä kuvaa suoraan aurinkoa kohti. Muutoin videokamera voi vioittua. Jos haluat kuvata aurinkoa, kuvaa sitä sen ollessa himmeimmillään, esimerkiksi auringonlaskun aikaan. Jatkuu, 3

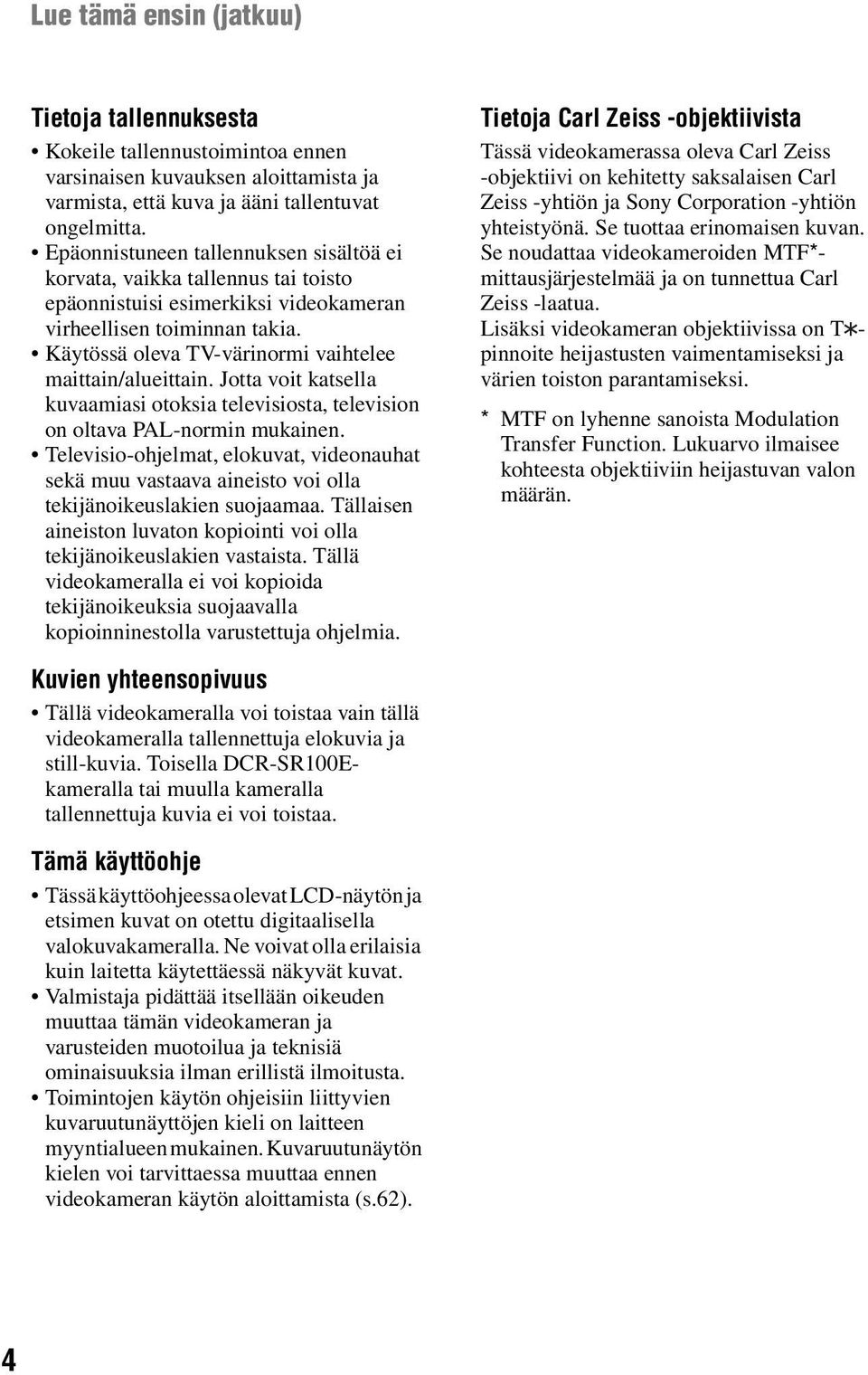

4 Lue tämä ensin (jatkuu) Tietoja tallennuksesta Kokeile tallennustoimintoa ennen varsinaisen kuvauksen aloittamista ja varmista, että kuva ja ääni tallentuvat ongelmitta. Epäonnistuneen tallennuksen sisältöä ei korvata, vaikka tallennus tai toisto epäonnistuisi esimerkiksi videokameran virheellisen toiminnan takia. Käytössä oleva TV-värinormi vaihtelee maittain/alueittain. Jotta voit katsella kuvaamiasi otoksia televisiosta, television on oltava PAL-normin mukainen. Televisio-ohjelmat, elokuvat, videonauhat sekä muu vastaava aineisto voi olla tekijänoikeuslakien suojaamaa. Tällaisen aineiston luvaton kopiointi voi olla tekijänoikeuslakien vastaista. Tällä videokameralla ei voi kopioida tekijänoikeuksia suojaavalla kopioinninestolla varustettuja ohjelmia. Tietoja Carl Zeiss -objektiivista Tässä videokamerassa oleva Carl Zeiss -objektiivi on kehitetty saksalaisen Carl Zeiss -yhtiön ja Sony Corporation -yhtiön yhteistyönä. Se tuottaa erinomaisen kuvan. Se noudattaa videokameroiden MTF*- mittausjärjestelmää ja on tunnettua Carl Zeiss -laatua. Lisäksi videokameran objektiivissa on T - pinnoite heijastusten vaimentamiseksi ja värien toiston parantamiseksi. * MTF on lyhenne sanoista Modulation Transfer Function. Lukuarvo ilmaisee kohteesta objektiiviin heijastuvan valon määrän. Kuvien yhteensopivuus Tällä videokameralla voi toistaa vain tällä videokameralla tallennettuja elokuvia ja still-kuvia. Toisella DCR-SR100Ekameralla tai muulla kameralla tallennettuja kuvia ei voi toistaa. Tämä käyttöohje Tässä käyttöohjeessa olevat LCD-näytön ja etsimen kuvat on otettu digitaalisella valokuvakameralla. Ne voivat olla erilaisia kuin laitetta käytettäessä näkyvät kuvat. Valmistaja pidättää itsellään oikeuden muuttaa tämän videokameran ja varusteiden muotoilua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta. Toimintojen käytön ohjeisiin liittyvien kuvaruutunäyttöjen kieli on laitteen myyntialueen mukainen. Kuvaruutunäytön kielen voi tarvittaessa muuttaa ennen videokameran käytön aloittamista (s.62). 4

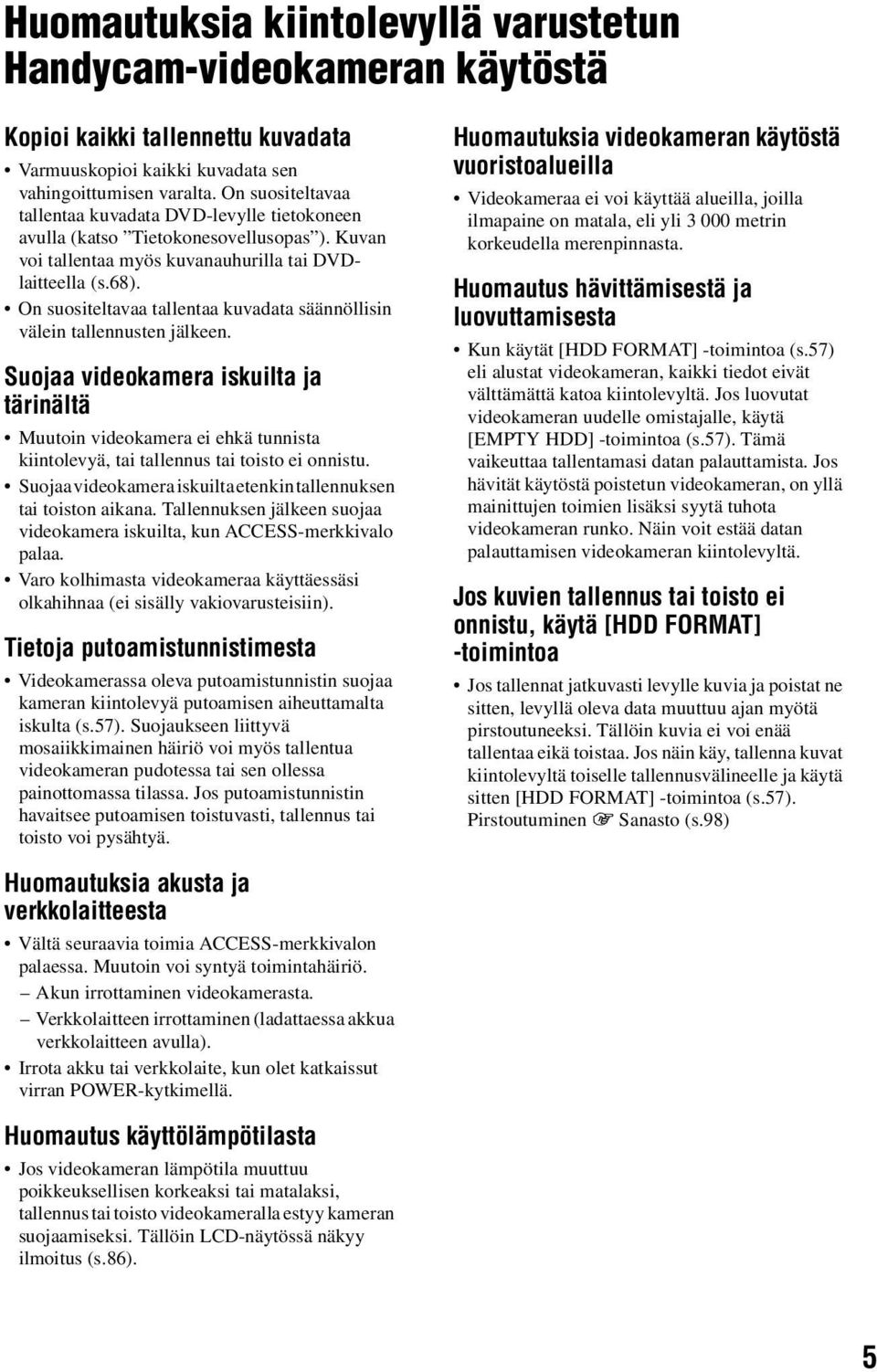

5 Huomautuksia kiintolevyllä varustetun Handycam-videokameran käytöstä Kopioi kaikki tallennettu kuvadata Varmuuskopioi kaikki kuvadata sen vahingoittumisen varalta. On suositeltavaa tallentaa kuvadata DVD-levylle tietokoneen avulla (katso Tietokonesovellusopas ). Kuvan voi tallentaa myös kuvanauhurilla tai DVDlaitteella (s.68). On suositeltavaa tallentaa kuvadata säännöllisin välein tallennusten jälkeen. Suojaa videokamera iskuilta ja tärinältä Muutoin videokamera ei ehkä tunnista kiintolevyä, tai tallennus tai toisto ei onnistu. Suojaa videokamera iskuilta etenkin tallennuksen tai toiston aikana. Tallennuksen jälkeen suojaa videokamera iskuilta, kun ACCESS-merkkivalo palaa. Varo kolhimasta videokameraa käyttäessäsi olkahihnaa (ei sisälly vakiovarusteisiin). Tietoja putoamistunnistimesta Videokamerassa oleva putoamistunnistin suojaa kameran kiintolevyä putoamisen aiheuttamalta iskulta (s.57). Suojaukseen liittyvä mosaiikkimainen häiriö voi myös tallentua videokameran pudotessa tai sen ollessa painottomassa tilassa. Jos putoamistunnistin havaitsee putoamisen toistuvasti, tallennus tai toisto voi pysähtyä. Huomautuksia videokameran käytöstä vuoristoalueilla Videokameraa ei voi käyttää alueilla, joilla ilmapaine on matala, eli yli metrin korkeudella merenpinnasta. Huomautus hävittämisestä ja luovuttamisesta Kun käytät [HDD FORMAT] -toimintoa (s.57) eli alustat videokameran, kaikki tiedot eivät välttämättä katoa kiintolevyltä. Jos luovutat videokameran uudelle omistajalle, käytä [EMPTY HDD] -toimintoa (s.57). Tämä vaikeuttaa tallentamasi datan palauttamista. Jos hävität käytöstä poistetun videokameran, on yllä mainittujen toimien lisäksi syytä tuhota videokameran runko. Näin voit estää datan palauttamisen videokameran kiintolevyltä. Jos kuvien tallennus tai toisto ei onnistu, käytä [HDD FORMAT] -toimintoa Jos tallennat jatkuvasti levylle kuvia ja poistat ne sitten, levyllä oleva data muuttuu ajan myötä pirstoutuneeksi. Tällöin kuvia ei voi enää tallentaa eikä toistaa. Jos näin käy, tallenna kuvat kiintolevyltä toiselle tallennusvälineelle ja käytä sitten [HDD FORMAT] -toimintoa (s.57). Pirstoutuminen 1 Sanasto (s.98) Huomautuksia akusta ja verkkolaitteesta Vältä seuraavia toimia ACCESS-merkkivalon palaessa. Muutoin voi syntyä toimintahäiriö. Akun irrottaminen videokamerasta. Verkkolaitteen irrottaminen (ladattaessa akkua verkkolaitteen avulla). Irrota akku tai verkkolaite, kun olet katkaissut virran POWER-kytkimellä. Huomautus käyttölämpötilasta Jos videokameran lämpötila muuttuu poikkeuksellisen korkeaksi tai matalaksi, tallennus tai toisto videokameralla estyy kameran suojaamiseksi. Tällöin LCD-näytössä näkyy ilmoitus (s.86). 5

6 Sisällysluettelo Lue tämä ensin... 2 Huomautuksia kiintolevyllä varustetun Handycam-videokameran käytöstä... 5 _Space.L0 Laajat käyttömahdollisuudet: Kiintolevyllä varustettu Handycam Ominaisuudet ja toiminnot: Kiintolevyllä varustettu Handycam Kiintolevyllä varustettu Handycam: käyttö Aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Vaihe 2: Akun lataaminen Vaihe 3: Virran kytkeminen ja videokameran piteleminen tukevasti Vaihe 4: LCD-näytön ja etsimen säätäminen Vaihe 5: Kosketuspaneelin käyttäminen Vaihe 6: Päivämäärän ja kellonajan asettaminen Vaihe 7: Tallennettavan kuvan kuvasuhteen (16:9 tai 4:3) valitseminen Easy Handycam videokameran käyttäminen automaattiasetuksilla Easy Handycam -tilan käyttäminen Helppo kuvaus Helppo toisto Kuvaus/toisto Kuvaus Toisto Kuvien haku päivämäärän mukaan (Date Index)

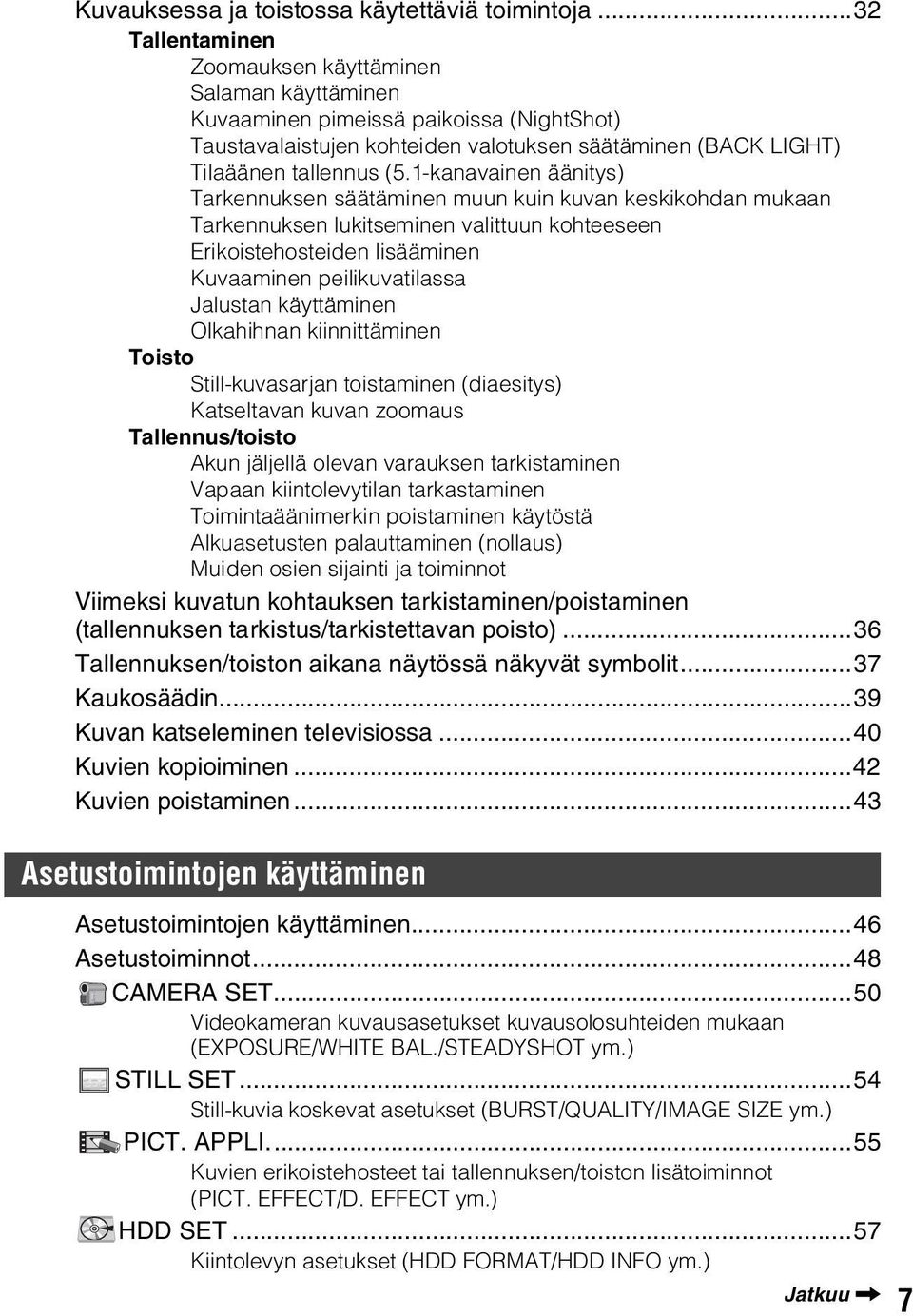

7 Kuvauksessa ja toistossa käytettäviä toimintoja...32 Tallentaminen Zoomauksen käyttäminen Salaman käyttäminen Kuvaaminen pimeissä paikoissa (NightShot) Taustavalaistujen kohteiden valotuksen säätäminen (BACK LIGHT) Tilaäänen tallennus (5.1-kanavainen äänitys) Tarkennuksen säätäminen muun kuin kuvan keskikohdan mukaan Tarkennuksen lukitseminen valittuun kohteeseen Erikoistehosteiden lisääminen Kuvaaminen peilikuvatilassa Jalustan käyttäminen Olkahihnan kiinnittäminen Toisto Still-kuvasarjan toistaminen (diaesitys) Katseltavan kuvan zoomaus Tallennus/toisto Akun jäljellä olevan varauksen tarkistaminen Vapaan kiintolevytilan tarkastaminen Toimintaäänimerkin poistaminen käytöstä Alkuasetusten palauttaminen (nollaus) Muiden osien sijainti ja toiminnot Viimeksi kuvatun kohtauksen tarkistaminen/poistaminen (tallennuksen tarkistus/tarkistettavan poisto)...36 Tallennuksen/toiston aikana näytössä näkyvät symbolit...37 Kaukosäädin...39 Kuvan katseleminen televisiossa...40 Kuvien kopioiminen...42 Kuvien poistaminen...43 Asetustoimintojen käyttäminen Asetustoimintojen käyttäminen...46 Asetustoiminnot...48 CAMERA SET...50 Videokameran kuvausasetukset kuvausolosuhteiden mukaan (EXPOSURE/WHITE BAL./STEADYSHOT ym.) STILL SET...54 Still-kuvia koskevat asetukset (BURST/QUALITY/IMAGE SIZE ym.) PICT. APPLI...55 Kuvien erikoistehosteet tai tallennuksen/toiston lisätoiminnot (PICT. EFFECT/D. EFFECT ym.) HDD SET...57 Kiintolevyn asetukset (HDD FORMAT/HDD INFO ym.) Jatkuu, 7

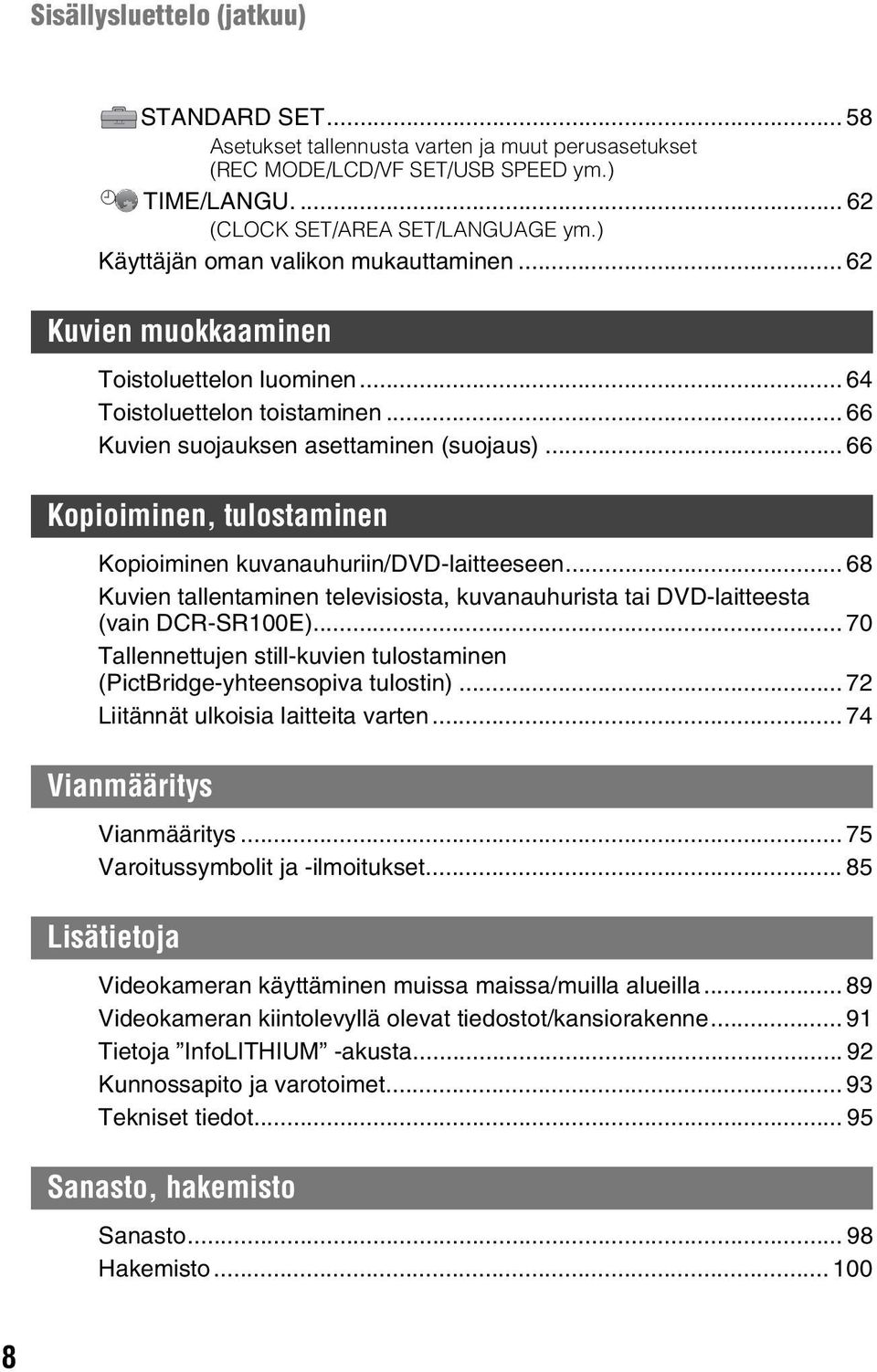

8 Sisällysluettelo (jatkuu) STANDARD SET Asetukset tallennusta varten ja muut perusasetukset (REC MODE/LCD/VF SET/USB SPEED ym.) TIME/LANGU (CLOCK SET/AREA SET/LANGUAGE ym.) Käyttäjän oman valikon mukauttaminen Kuvien muokkaaminen Toistoluettelon luominen Toistoluettelon toistaminen Kuvien suojauksen asettaminen (suojaus) Kopioiminen, tulostaminen Kopioiminen kuvanauhuriin/dvd-laitteeseen Kuvien tallentaminen televisiosta, kuvanauhurista tai DVD-laitteesta (vain DCR-SR100E) Tallennettujen still-kuvien tulostaminen (PictBridge-yhteensopiva tulostin) Liitännät ulkoisia laitteita varten Vianmääritys Vianmääritys Varoitussymbolit ja -ilmoitukset Lisätietoja Videokameran käyttäminen muissa maissa/muilla alueilla Videokameran kiintolevyllä olevat tiedostot/kansiorakenne Tietoja InfoLITHIUM -akusta Kunnossapito ja varotoimet Tekniset tiedot Sanasto, hakemisto Sanasto Hakemisto

9 9

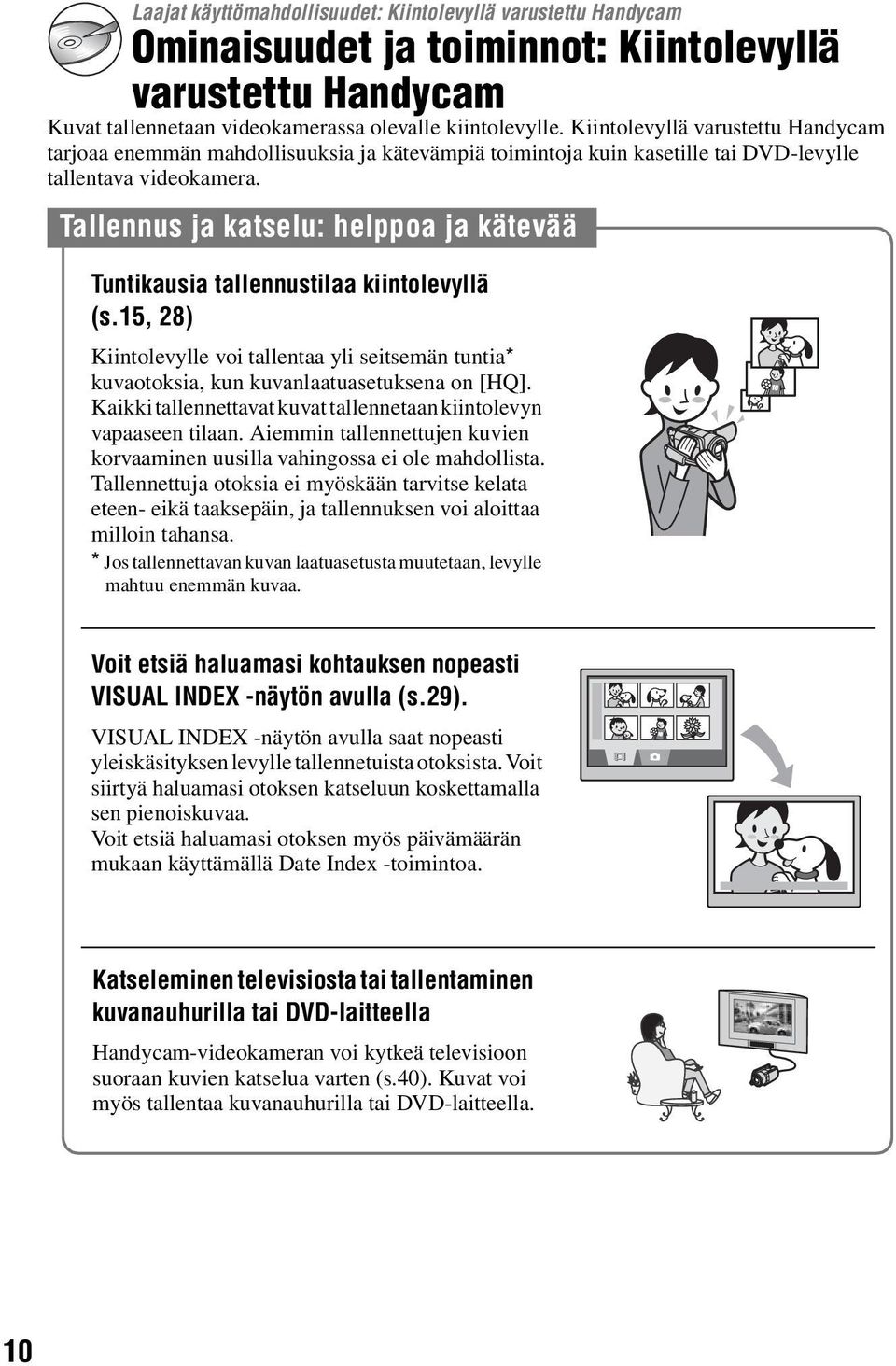

10 Laajat käyttömahdollisuudet: Kiintolevyllä varustettu Handycam Ominaisuudet ja toiminnot: Kiintolevyllä varustettu Handycam Kuvat tallennetaan videokamerassa olevalle kiintolevylle. Kiintolevyllä varustettu Handycam tarjoaa enemmän mahdollisuuksia ja kätevämpiä toimintoja kuin kasetille tai DVD-levylle tallentava videokamera. Tallennus ja katselu: helppoa ja kätevää Tuntikausia tallennustilaa kiintolevyllä (s.15, 28) Kiintolevylle voi tallentaa yli seitsemän tuntia* kuvaotoksia, kun kuvanlaatuasetuksena on [HQ]. Kaikki tallennettavat kuvat tallennetaan kiintolevyn vapaaseen tilaan. Aiemmin tallennettujen kuvien korvaaminen uusilla vahingossa ei ole mahdollista. Tallennettuja otoksia ei myöskään tarvitse kelata eteen- eikä taaksepäin, ja tallennuksen voi aloittaa milloin tahansa. * Jos tallennettavan kuvan laatuasetusta muutetaan, levylle mahtuu enemmän kuvaa. Voit etsiä haluamasi kohtauksen nopeasti VISUAL INDEX -näytön avulla (s.29). VISUAL INDEX -näytön avulla saat nopeasti yleiskäsityksen levylle tallennetuista otoksista. Voit siirtyä haluamasi otoksen katseluun koskettamalla sen pienoiskuvaa. Voit etsiä haluamasi otoksen myös päivämäärän mukaan käyttämällä Date Index -toimintoa. Katseleminen televisiosta tai tallentaminen kuvanauhurilla tai DVD-laitteella Handycam-videokameran voi kytkeä televisioon suoraan kuvien katselua varten (s.40). Kuvat voi myös tallentaa kuvanauhurilla tai DVD-laitteella. 10

11 Äänen tallennus luonnollisena (5.1-kanavainen tilaääni) (s.33) Voit tallentaa otokseen 5.1-kanavaisen tilaäänen. Vakiovarusteisiin sisältyvän tietokoneohjelmiston avulla voit luoda itse kuvaamiasi elokuvia sisältäviä DVD-levyjä, joilla on 5.1-kanavainen tilaääni. Näin ääni toistuu täyteläisenä kotiteatterin äänentoistolaitteiston kautta. Kiintolevyllä varustettu Handycam ja tietokone DVD-tallennus yhdellä painikkeella ( Tietokonesovellusopas ) Tallennetun otoksen voi tallentaa DVD-levylle helposti yhdellä kosketuksella. Ne otokset, joita ei ole tallennettu DVD-levylle One Touch DVD Burn -ohjelmiston avulla, voi tallentaa automaattisesti. Laajat käyttömahdollisuudet: Kiintolevyllä varustettu Handycam Otosten muokkaus ja DVD-levyn luonti valituista otoksista ( Tietokonesovellusopas ) Otokset voi siirtää tietokoneeseen. Otoksia voi myös muokata, ja valituista otoksista voi luoda DVD-levyn. 11

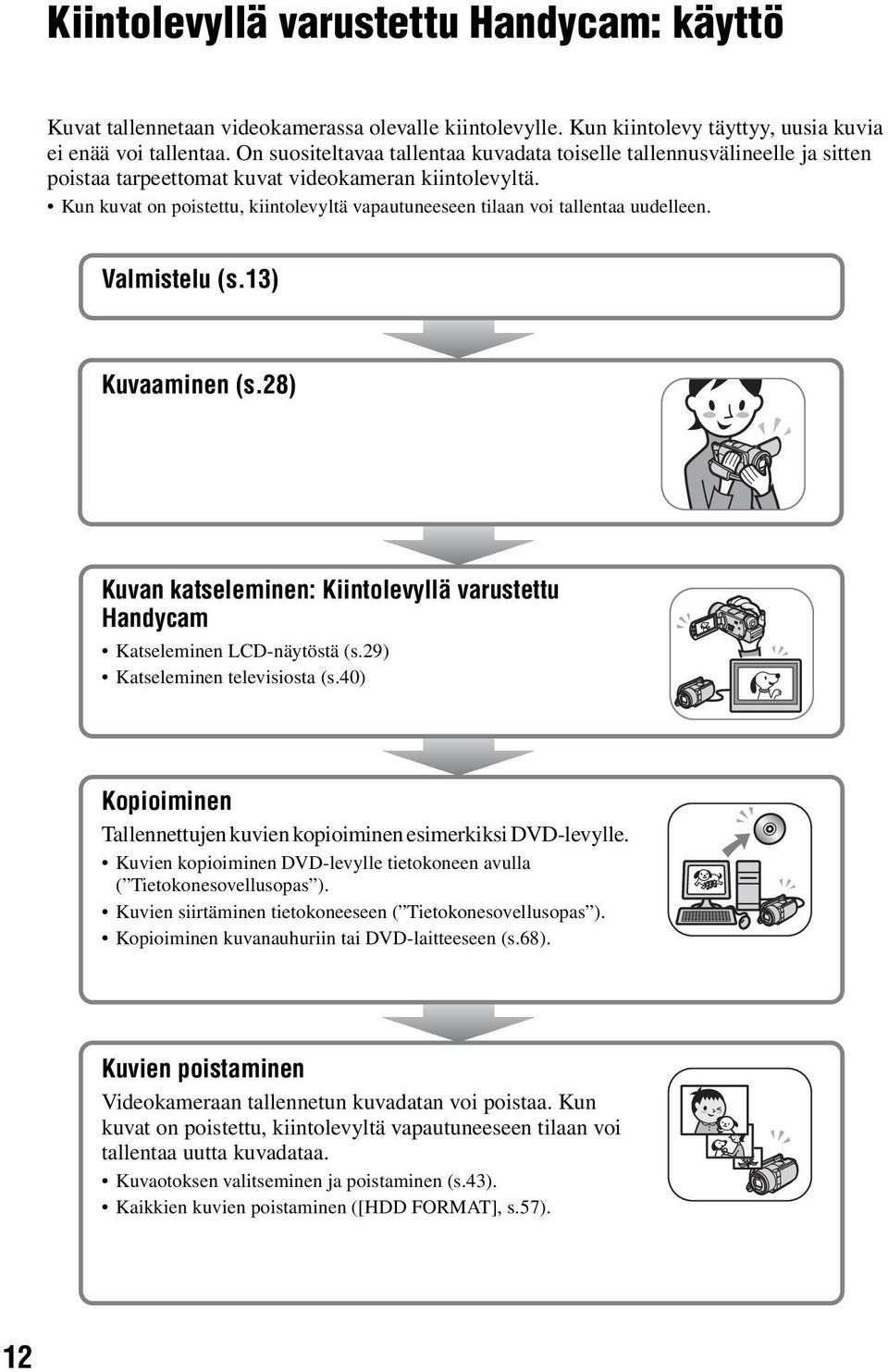

12 Kiintolevyllä varustettu Handycam: käyttö Kuvat tallennetaan videokamerassa olevalle kiintolevylle. Kun kiintolevy täyttyy, uusia kuvia ei enää voi tallentaa. On suositeltavaa tallentaa kuvadata toiselle tallennusvälineelle ja sitten poistaa tarpeettomat kuvat videokameran kiintolevyltä. Kun kuvat on poistettu, kiintolevyltä vapautuneeseen tilaan voi tallentaa uudelleen. Valmistelu (s.13) Kuvaaminen (s.28) Kuvan katseleminen: Kiintolevyllä varustettu Handycam Katseleminen LCD-näytöstä (s.29) Katseleminen televisiosta (s.40) Kopioiminen Tallennettujen kuvien kopioiminen esimerkiksi DVD-levylle. Kuvien kopioiminen DVD-levylle tietokoneen avulla ( Tietokonesovellusopas ). Kuvien siirtäminen tietokoneeseen ( Tietokonesovellusopas ). Kopioiminen kuvanauhuriin tai DVD-laitteeseen (s.68). Kuvien poistaminen Videokameraan tallennetun kuvadatan voi poistaa. Kun kuvat on poistettu, kiintolevyltä vapautuneeseen tilaan voi tallentaa uutta kuvadataa. Kuvaotoksen valitseminen ja poistaminen (s.43). Kaikkien kuvien poistaminen ([HDD FORMAT], s.57). 12

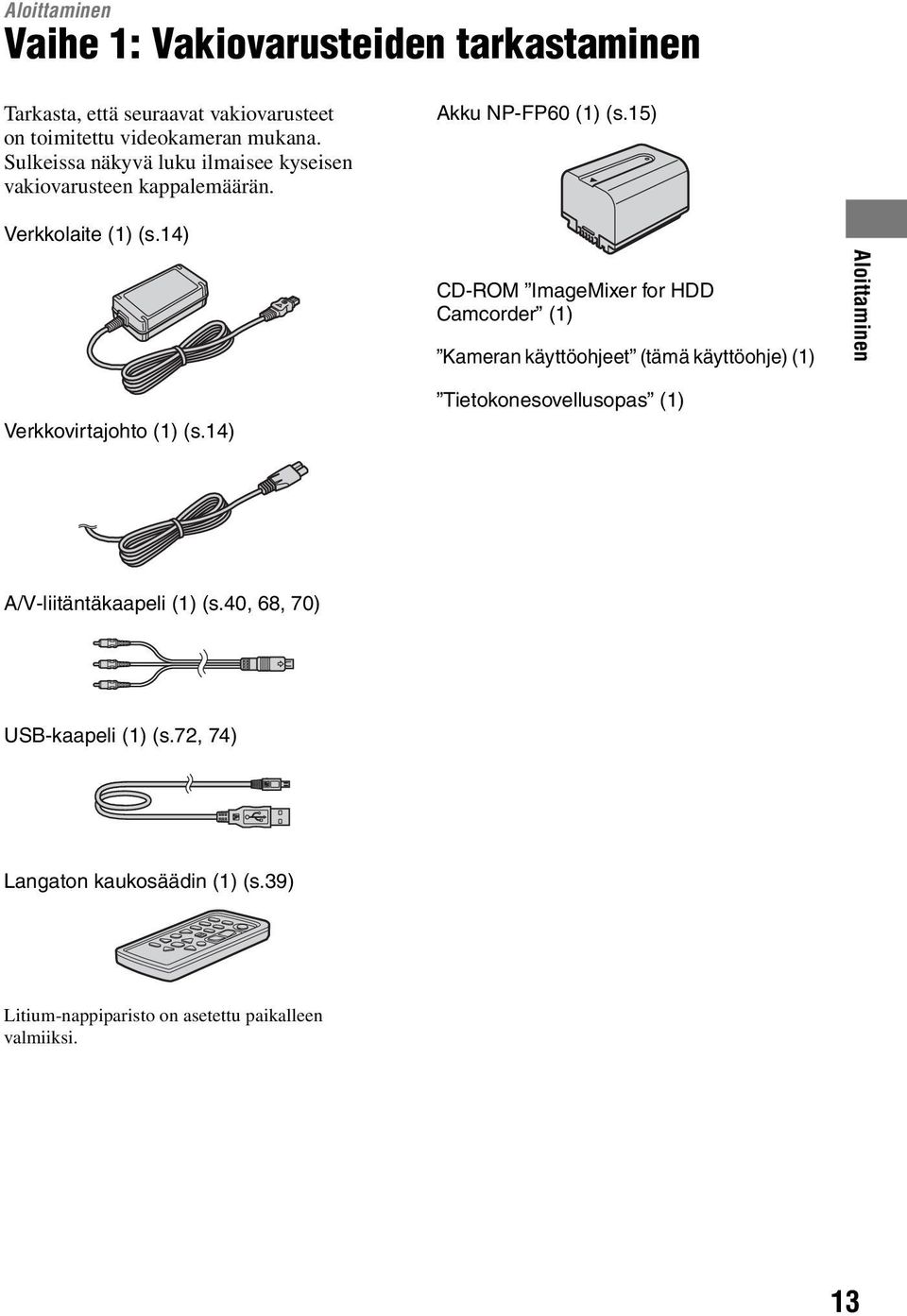

13 Aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Tarkasta, että seuraavat vakiovarusteet on toimitettu videokameran mukana. Sulkeissa näkyvä luku ilmaisee kyseisen vakiovarusteen kappalemäärän. Akku NP-FP60 (1) (s.15) Verkkolaite (1) (s.14) CD-ROM ImageMixer for HDD Camcorder (1) Kameran käyttöohjeet (tämä käyttöohje) (1) Aloittaminen Verkkovirtajohto (1) (s.14) Tietokonesovellusopas (1) A/V-liitäntäkaapeli (1) (s.40, 68, 70) USB-kaapeli (1) (s.72, 74) Langaton kaukosäädin (1) (s.39) Litium-nappiparisto on asetettu paikalleen valmiiksi. 13

14 Vaihe 2: Akun lataaminen Kun olet kiinnittänyt videokameraan InfoLITHIUM -akun (P-sarja) (s.92), voit ladata akun. Tässä videokamerassa ei voi käyttää NP-FP30- akkua. (Katso mallinumero akun taustapuolelta.) Jos akun asennuksessa käytetään liikaa voimaa, videokamerassa voi ilmetä toimintahäiriö. Akun suorituskyky voi esimerkiksi olla heikko tai akun irrottaminen videokamerasta vaikeaa. POWER-kytkin CHGmerkkivalo DC IN -liitäntä 2 Siirrä POWER-kytkintä nuolen suuntaan asentoon OFF (CHG) (tehdasasetus). ON OFF MODE (CHG) POWER Liitäntöjen suojakansi Tasavirtaliitin Akku 3 Kytke verkkolaite videokameran DC IN -liitäntään. Avaa liitäntöjen suojakansi ja kytke verkkolaite. Verkkovirtajohto Pistorasiaan Verkkolaite 1 Siirrä akkua nuolen suuntaan, kunnes akku napsahtaa paikalleen. Liitäntöjen suojakansi Aseta liitin niin, että siinä oleva v-merkki on alaspäin ja videokameran v-merkin kohdalla. 4 Kytke verkkovirtajohto verkkolaitteeseen ja pistorasiaan. CHG (lataus) -merkkivalo syttyy, ja lataus alkaa. CHG 14

15 5 CHG (lataus) -merkkivalo sammuu, kun akku on täysin latautunut. Irrota verkkolaite videokameran DC IN -liitännästä. Irrota verkkolaite pitäen kiinni sekä videokamerasta että tasavirtaliittimestä. Akun irrottaminen Siirrä POWER -kytkin asentoon OFF (CHG). Siirrä BATT (akku) -vapautusvipua ja irrota akku. BATT (akku) -vapautusvipu Varmista ennen akun irrottamista, ettei mikään POWER-kytkimen merkkivalo pala (s.17). Akun varastoiminen Kuluta akun varaus täysin loppuun ennen akun pitkäaikaista varastointia (s.92). Ulkoisen virtalähteen käyttäminen Tee samat kytkennät kuin akkua ladattaessa. Akun varaus ei tällöin kulu. Latausaika (täysi lataus) Täysin tyhjän akun keskimääräinen täyteenlatausaika (minuutteina). Tallennusaika Aika (minuutteina), joka suunnilleen on käytettävissä, kun käytetään täyteen ladattua akkua. Akku NP-FP50 NP-FP60 (vakiovaruste) NP-FP70 NP-FP71 NP-FP90 Jatkuva tallennusaika Tyypillinen tallennusaika* * Tyypillinen kuvausaika, kun kuvattaessa kuvaus käynnistetään ja pysäytetään toistuvasti, käytetään zoomausta sekä kytketään ja katkaistaan virta. Esitetyt ajat määräytyvät käyttötavan mukaan seuraavasti: Ylempi: kun LCD-taustavalo on käytössä. Keskimmäinen: kun LCD-taustavalo ei ole käytössä. Alempi: kuvausaika kuvattaessa etsimen avulla LCD-näyttöpaneeli suljettuna. Aloittaminen Akku Latausaika NP-FP NP-FP60 (vakiovaruste) 135 NP-FP NP-FP NP-FP Jatkuu, 15

16 Vaihe 2: Akun lataaminen (jatkuu) Toistoaika Aika (minuutteina), joka suunnilleen on käytettävissä, kun käytetään täyteen ladattua akkua. Akku LCD-näyttö avattuna* LCD-näyttö suljettuna NP-FP NP-FP60 (vakiovaruste) NP-FP NP-FP NP-FP Tietoja verkkolaitteesta Käytä verkkolaitteen kanssa lähellä sijaitsevaa pistorasiaa. Irrota verkkolaite pistorasiasta välittömästi, jos videokameran käytössä on toimintahäiriöitä. Älä sijoita verkkolaitetta kapeaan tilaan, esimerkiksi seinän ja jonkin huonekalun väliin. Varo, etteivät metalliesineet aiheuta oikosulkua verkkolaitteen tasavirtaliittimeen tai akun koskettimiin. Muutoin seurauksena voi olla toimintahäiriö. HUOMAUTUS Vaikka videokamera sammutetaan, verkkolaite syöttää siihen edelleen virtaa niin kauan, kuin se on kytkettynä pistorasiaan. * Kun LCD-taustavalo on käytössä. Tietoja akusta Ennen kuin vaihdat akun, siirrä POWER-kytkin asentoon OFF (CHG). CHG (lataus) -merkkivalo vilkkuu latauksen aikana tai BATTERY INFO -tiedot (s.35) voivat olla väärät, jos akku on kiinnitetty väärin. akku on vioittunut. akun varaus on täysin purkautunut. (Vain BATTERY INFO.) Akku ei syötä virtaa, kun verkkolaite on liitettynä videokameran DC IN -liitäntään. Näin on, vaikkei verkkovirtajohtoa olisi kytketty pistorasiaan. Suosittelemme NP-FP70-, NP-FP71- tai NP-FP90-akun käyttöä silloin, kun kameraan on kytketty videovalo (lisävaruste). Tietoja lataus-, tallennus- ja toistoajasta Ajat on mitattu videokameran lämpötilan ollessa 25 C. (Suositeltava käyttölämpötila on C.) Käytettävissä oleva tallennus- ja toistoaika on lyhyempi, jos videokameraa käytetään kylmässä ympäristössä. Käytettävissä oleva tallennus- ja toistoaika on lyhyempi joissakin videokameran käyttöolosuhteissa. 16

17 Vaihe 3: Virran kytkeminen ja videokameran piteleminen tukevasti Kun haluat aloittaa tallennuksen, siirrä POWER-kytkintä niin, että vastaava merkkivalo syttyy. Kun videokameraa käytetään ensimmäisen kerran, [CLOCK SET] -näyttö tulee näkyviin (s.20). POWER-kytkin Objektiivin suojus Kun POWER-kytkin asetetaan asentoon (elokuva) tai (still-kuva), objektiivin suojus avautuu. Kun olet asettanut päivämäärän ja kellonajan ([CLOCK SET], s.20) ja käynnistät videokameran seuraavan kerran, nykyinen päivämäärä ja kellonaika näkyvät LCD-näytössä muutaman sekunnin ajan. 2 Pitele videokameraa oikein. Aloittaminen 1 Kytke virta pitämällä POWERkytkimen keskellä olevaa vihreää painiketta painettuna ja siirtämällä kytkintä nuolen osoittamaan suuntaan. Kun tallennat kuvaa, voit vaihtaa virtatilaa siirtämällä POWER-kytkintä nuolen suuntaan, kunnes vastaava merkkivalo syttyy. 3 Tartu videokameraan tukevasti ja kiinnitä hihna. Vihreä painike (elokuva): elokuvien tallennus. (still-kuva): still-kuvien tallennus. (PLAY/EDIT): videokamerassa olevien kuvien toisto, muokkaus tai poisto. Virran katkaiseminen Siirrä POWER -kytkin asentoon OFF (CHG). Tehdasasetus on, että jos videokameraa ei käytetä noin viiteen minuuttiin, siitä katkeaa automaattisesti virta akun säästämiseksi ([A.SHUT OFF], s.61). 17

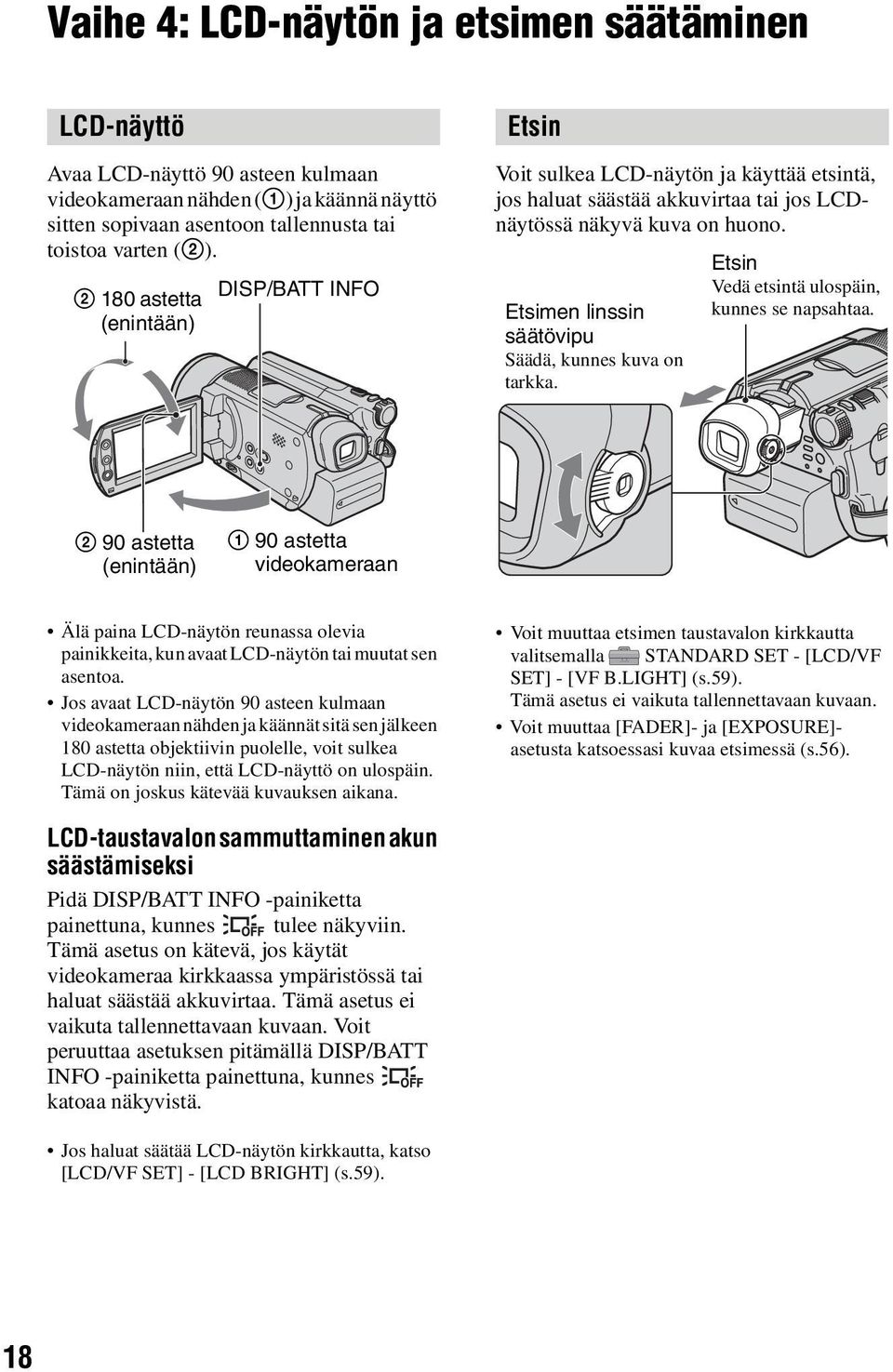

18 Vaihe 4: LCD-näytön ja etsimen säätäminen LCD-näyttö Avaa LCD-näyttö 90 asteen kulmaan videokameraan nähden (1) ja käännä näyttö sitten sopivaan asentoon tallennusta tai toistoa varten (2) astetta (enintään) DISP/BATT INFO Etsin Voit sulkea LCD-näytön ja käyttää etsintä, jos haluat säästää akkuvirtaa tai jos LCDnäytössä näkyvä kuva on huono. Etsimen linssin säätövipu Säädä, kunnes kuva on tarkka. Etsin Vedä etsintä ulospäin, kunnes se napsahtaa astetta (enintään) 1 90 astetta videokameraan Älä paina LCD-näytön reunassa olevia painikkeita, kun avaat LCD-näytön tai muutat sen asentoa. Jos avaat LCD-näytön 90 asteen kulmaan videokameraan nähden ja käännät sitä sen jälkeen 180 astetta objektiivin puolelle, voit sulkea LCD-näytön niin, että LCD-näyttö on ulospäin. Tämä on joskus kätevää kuvauksen aikana. Voit muuttaa etsimen taustavalon kirkkautta valitsemalla STANDARD SET - [LCD/VF SET] - [VF B.LIGHT] (s.59). Tämä asetus ei vaikuta tallennettavaan kuvaan. Voit muuttaa [FADER]- ja [EXPOSURE]- asetusta katsoessasi kuvaa etsimessä (s.56). LCD-taustavalon sammuttaminen akun säästämiseksi Pidä DISP/BATT INFO -painiketta painettuna, kunnes tulee näkyviin. Tämä asetus on kätevä, jos käytät videokameraa kirkkaassa ympäristössä tai haluat säästää akkuvirtaa. Tämä asetus ei vaikuta tallennettavaan kuvaan. Voit peruuttaa asetuksen pitämällä DISP/BATT INFO -painiketta painettuna, kunnes katoaa näkyvistä. Jos haluat säätää LCD-näytön kirkkautta, katso [LCD/VF SET] - [LCD BRIGHT] (s.59). 18

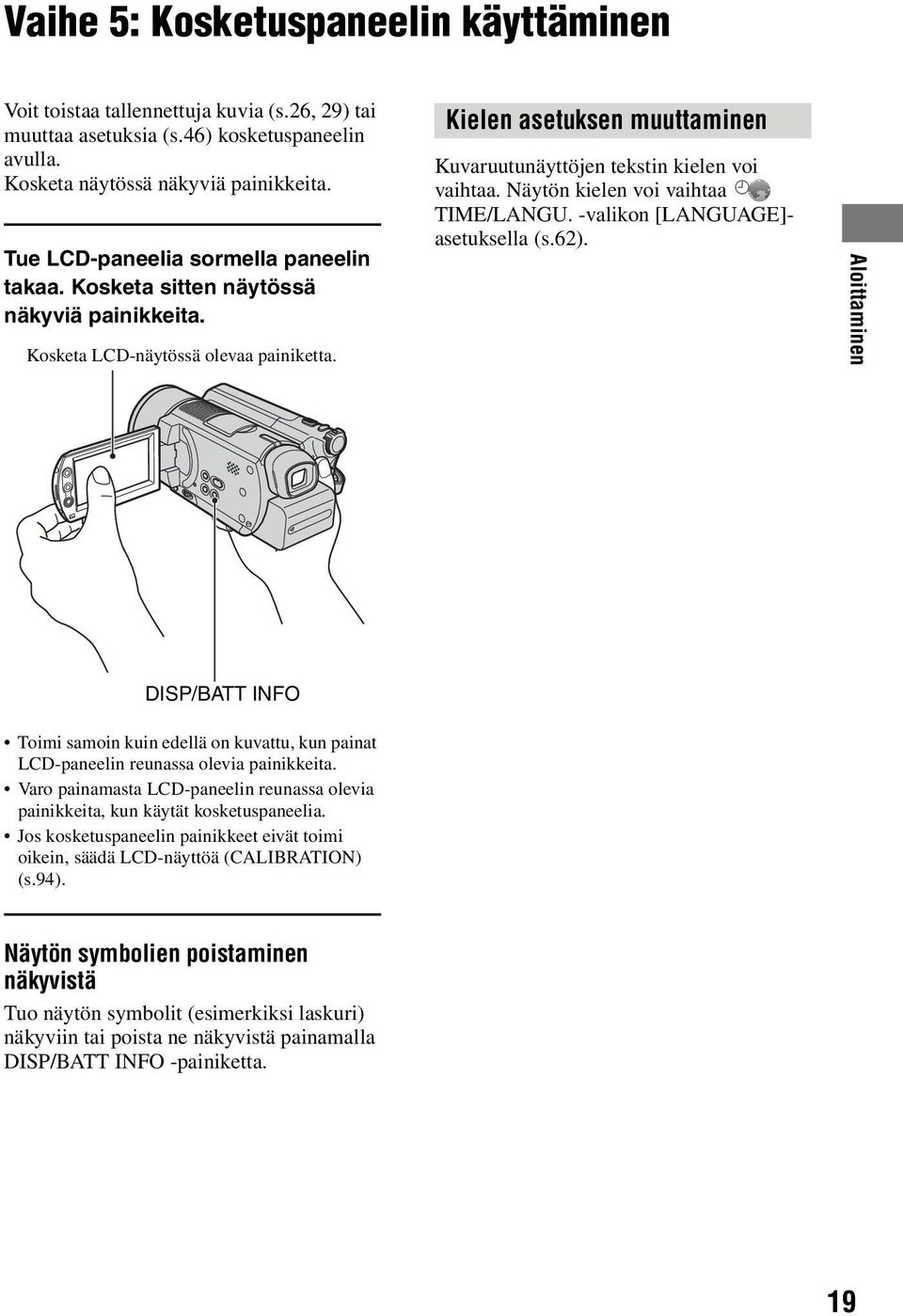

19 Vaihe 5: Kosketuspaneelin käyttäminen Voit toistaa tallennettuja kuvia (s.26, 29) tai muuttaa asetuksia (s.46) kosketuspaneelin avulla. Kosketa näytössä näkyviä painikkeita. Tue LCD-paneelia sormella paneelin takaa. Kosketa sitten näytössä näkyviä painikkeita. Kosketa LCD-näytössä olevaa painiketta. Kielen asetuksen muuttaminen Kuvaruutunäyttöjen tekstin kielen voi vaihtaa. Näytön kielen voi vaihtaa TIME/LANGU. -valikon [LANGUAGE]- asetuksella (s.62). Aloittaminen DISP/BATT INFO Toimi samoin kuin edellä on kuvattu, kun painat LCD-paneelin reunassa olevia painikkeita. Varo painamasta LCD-paneelin reunassa olevia painikkeita, kun käytät kosketuspaneelia. Jos kosketuspaneelin painikkeet eivät toimi oikein, säädä LCD-näyttöä (CALIBRATION) (s.94). Näytön symbolien poistaminen näkyvistä Tuo näytön symbolit (esimerkiksi laskuri) näkyviin tai poista ne näkyvistä painamalla DISP/BATT INFO -painiketta. 19

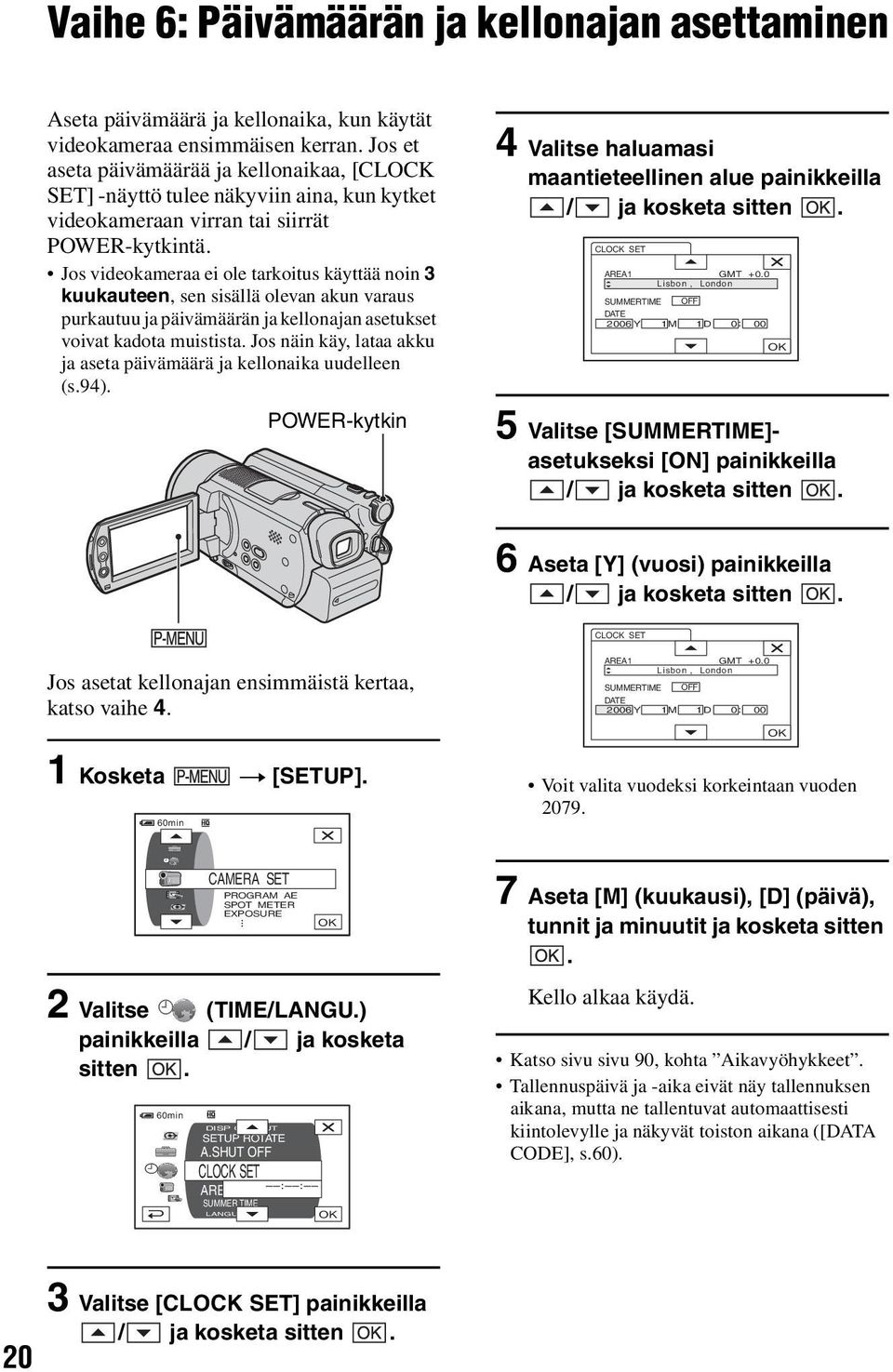

20 Vaihe 6: Päivämäärän ja kellonajan asettaminen Aseta päivämäärä ja kellonaika, kun käytät videokameraa ensimmäisen kerran. Jos et aseta päivämäärää ja kellonaikaa, [CLOCK SET] -näyttö tulee näkyviin aina, kun kytket videokameraan virran tai siirrät POWER-kytkintä. Jos videokameraa ei ole tarkoitus käyttää noin 3 kuukauteen, sen sisällä olevan akun varaus purkautuu ja päivämäärän ja kellonajan asetukset voivat kadota muistista. Jos näin käy, lataa akku ja aseta päivämäärä ja kellonaika uudelleen (s.94). POWER-kytkin 4 Valitse haluamasi maantieteellinen alue painikkeilla / ja kosketa sitten. CLOCK SET AREA1 GMT +0.0 Lisbon, London SUMMERTIME OFF DATE 2006 Y 1 M 1 D 0 00 OK 5 Valitse [SUMMERTIME]- asetukseksi [ON] painikkeilla / ja kosketa sitten. 6 Aseta [Y] (vuosi) painikkeilla / ja kosketa sitten. CLOCK SET Jos asetat kellonajan ensimmäistä kertaa, katso vaihe 4. 1 Kosketa t [SETUP]. 60min AREA1 GMT +0.0 Lisbon, London SUMMERTIME OFF DATE 2006 Y 1 M 1 D 0 00 OK Voit valita vuodeksi korkeintaan vuoden CAMERA SET PROGRAM AE SPOT METER EXPOSURE OK 2 Valitse (TIME/LANGU.) painikkeilla / ja kosketa sitten. 60min DISP OUTPUT SETUP ROTATE A.SHUT OFF CLOCK SET ARE SUMMER TIME LANGUAGE OK 7 Aseta [M] (kuukausi), [D] (päivä), tunnit ja minuutit ja kosketa sitten. Kello alkaa käydä. Katso sivu sivu 90, kohta Aikavyöhykkeet. Tallennuspäivä ja -aika eivät näy tallennuksen aikana, mutta ne tallentuvat automaattisesti kiintolevylle ja näkyvät toiston aikana ([DATA CODE], s.60) Valitse [CLOCK SET] painikkeilla / ja kosketa sitten.

21 Vaihe 7: Tallennettavan kuvan kuvasuhteen (16:9 tai 4:3) valitseminen 16:9 (laajakuva) -tilassa tallennettu kuva näkyy katseltaessa laajakuvaisena ja tarkkana. Jos kuvaa on tarkoitus katsella laajakuvatelevisiosta, 16:9 (laajakuva) -tilan käyttö on suositeltavaa. WIDE SELECT POWER-kytkin Kuvasuhdetta ei voi muuttaa, kun elokuvan tallennus on käynnissä [D. EFFECT]-asetuksena on [OLD MOVIE] (s.56). Zoomauksen määrä vaikuttaa 16:9 (laajakuva)- ja 4:3-kuvien katselukulmien eroon. Kuvien toistaminen, kun videokamera on kytketty televisioon Valitse [TV TYPE] -asetukseksi [16:9] tai [4:3] käytettävän television mukaan (16:9/ 4:3) (s.40). Kun [TV TYPE] -asetuksena on [4:3], 16:9 (laajakuva) -suhteinen kuva voi näyttää vääristyneeltä. Aloittaminen Elokuvat 1 Siirrä POWER-kytkintä nuolen suuntaan niin, että (elokuva) -merkkivalo syttyy. Still-kuvat 1 Siirrä POWER-kytkintä niin, että (still-kuva) -merkkivalo syttyy. Kuvasuhteeksi vaihtuu 4:3. 2 Valitse haluamasi asetus painamalla toistuvasti WIDE SELECT. 2 Valitse haluamasi kuvasuhde painamalla toistuvasti WIDE SELECT. Still-kuvan koko on [ 2.3M] ( ), kun kuvasuhteena on 16:9 (laajakuva). Kuvan koko on suurin [3.0M] ( ), kun kuvasuhteena on 4:3. Tallennettavien still-kuvien enimmäismäärä on :9 (laajakuva)* 4:3* * Katseltaessa kuvaa LCD-näytössä. Etsimessä kuva voi näyttää erilaiselta. 21

22 Easy Handycam videokameran käyttäminen automaattiasetuksilla Easy Handycam -tilan käyttäminen Easy Handycam -tila on toiminto, jossa lähes kaikki asetukset voi asettaa automaattisesti yhdellä EASYpainikkeen painalluksella. Vain perustoiminnot ovat käytettävissä, ja näytön teksti on tavallista suurempaa. Siksi ensikertalainenkin voi käyttää videokameraa helposti. EASY-painike Videokameran asetukset Easy Handycam -tilan käytön aikana Tuo asetustoiminnot näkyviin koskettamalla [SETUP]. Jos haluat lisätietoja asetuksista, katso sivu 47. EASY Kosketa 60min EASY LAN- GUAGE STBY 00:00:00 SETUP BEEP HDD FORMAT CLOCK SET Melkein kaikki asetukset muuttuvat kiinteiksi automaattisesti. ei näy näytössä Easy Handycam -tilan käytön aikana. Jos haluat käyttää esimerkiksi manuaalista tarkennusta tai lisätä erikoistehosteita, poista Easy Handycam -tila käytöstä. Toimimattomat painikkeet Easy Handycam -tilassa Seuraavia painikkeita tai toimintoja ei voi käyttää, koska ne asetetaan automaattisesti. Jos valitset toiminnon, jota ei voi käyttää, näyttöön tulee ilmoitus [Invalid during Easy Handycam operation]. BACK LIGHT (s.33) Painikkeen DISP/BATT INFO (s.18) pitäminen painettuna Zoomausvipu/-painikkeet (toiston aikana) Kokeile nyt kuvaamista sivu 24 Tee ennen käytön aloittamista vaiheissa 1 7 (s.13 21) kuvatut valmistelut. 22

23 Easy Handycam videokameran käyttäminen automaattiasetuksilla 23

24 Helppo kuvaus Pidä vihreää painiketta painettuna ja siirrä POWER-kytkintä nuolen osoittamaan suuntaan vain, jos POWER-kytkin on OFF (CHG) -asennossa. Elokuvien tallennus Still-kuvien tallennus Elokuvat 1 Siirrä POWER-kytkintä A nuolen suuntaan niin, että (elokuva) -merkkivalo syttyy. 2 Paina EASY. [Easy Handycam operation ON.] tulee näkyviin, ja sitten tulee LCD-näyttöön. Easy Handycam operation ON. 60min EASY STBY SETUP 3 Paina START/STOP B (tai C). 60min EASY STBY 60min REC 00:01:00 EASY SETUP SETUP [STBY] [REC] Kun haluat pysäyttää tallennuksen, paina START/STOP uudelleen. [REC MODE] -asetuksena on [HQ] (tehdasasetus) (s.58). Peräkkäin tallennettavien elokuvien yhteinen enimmäispituus on 12 tuntia. Seuraavien elokuvien tallentaminen Suorita vaihe 3. 24

25 Still-kuvat 1 Siirrä POWER-kytkintä A nuolen suuntaan niin, että (still-kuva) -merkkivalo syttyy. 2 Paina EASY. [Easy Handycam operation ON.] tulee näkyviin, ja sitten tulee LCD-näyttöön. 3 Säädä tarkennusta painamalla painiketta PHOTO D kevyesti A. Paina painike sitten pohjaan B. Äänimerkki min EASY Easy Handycam operation ON. Videokamerasta kuuluu suljinääni. Kun katoaa, kuva on tallennettu. [ QUALITY] -asetuksena on [FINE] (tehdasasetus) (s.55). Seuraavien still-kuvien tallentaminen Suorita vaihe SETUP Vilkkuu bjää palamaan Suljinääni 60min EASY min EASY 112 SETUP SETUP Easy Handycam videokameran käyttäminen automaattiasetuksilla Easy Handycam -tilan poistaminen käytöstä Paina EASY uudelleen. katoaa LCD-näytöstä. 25

26 Helppo toisto POWER-kytkin Pidä vihreää painiketta painettuna ja siirrä POWERkytkintä nuolen osoittamaan suuntaan vain, jos POWERkytkin on OFF (CHG) -asennossa. Kuvien toisto 1 Siirrä toistuvasti POWER-kytkintä nuolen suuntaan niin, että (PLAY/EDIT) -merkkivalo syttyy. VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. 2 Paina EASY. [Easy Handycam operation ON.] tulee näkyviin, ja sitten tulee LCD-näyttöön. Tallennuspäivämäärä Edelliset 6 kuvaa Seuraavat 6 kuvaa 60min EASY DATE EDIT 12:34:01 SETUP Viimeksi tallennetussa/ toistetussa elokuvassa näkyy merkki i. Kun kosketat elokuvaa, jossa on merkki i, elokuvan toisto alkaa siitä kohdasta, johon toisto on aiemmin pysäytetty. (elokuva) -välilehti (still-kuva) -välilehti (toistoluettelo) -välilehti (s.66) 26
