Handycam-käsikirja HDR-SR5E/SR7E/SR8E. Digitaalinen HD-videokamera. Kuvaus/toisto 23. Videokameran käyttäminen. Aloittaminen 15.

Transkriptio

1 (1) Digitaalinen HD-videokamera Videokameran käyttäminen 9 Aloittaminen 15 Handycam-käsikirja Kuvaus/toisto 23 Muokkaaminen 46 HDR-SR5E/SR7E/SR8E Tallennusvälineiden käyttäminen Videokameran mukauttaminen Vianmääritys 84 Lisätietoja 96 Pikaopas Sony Corporation

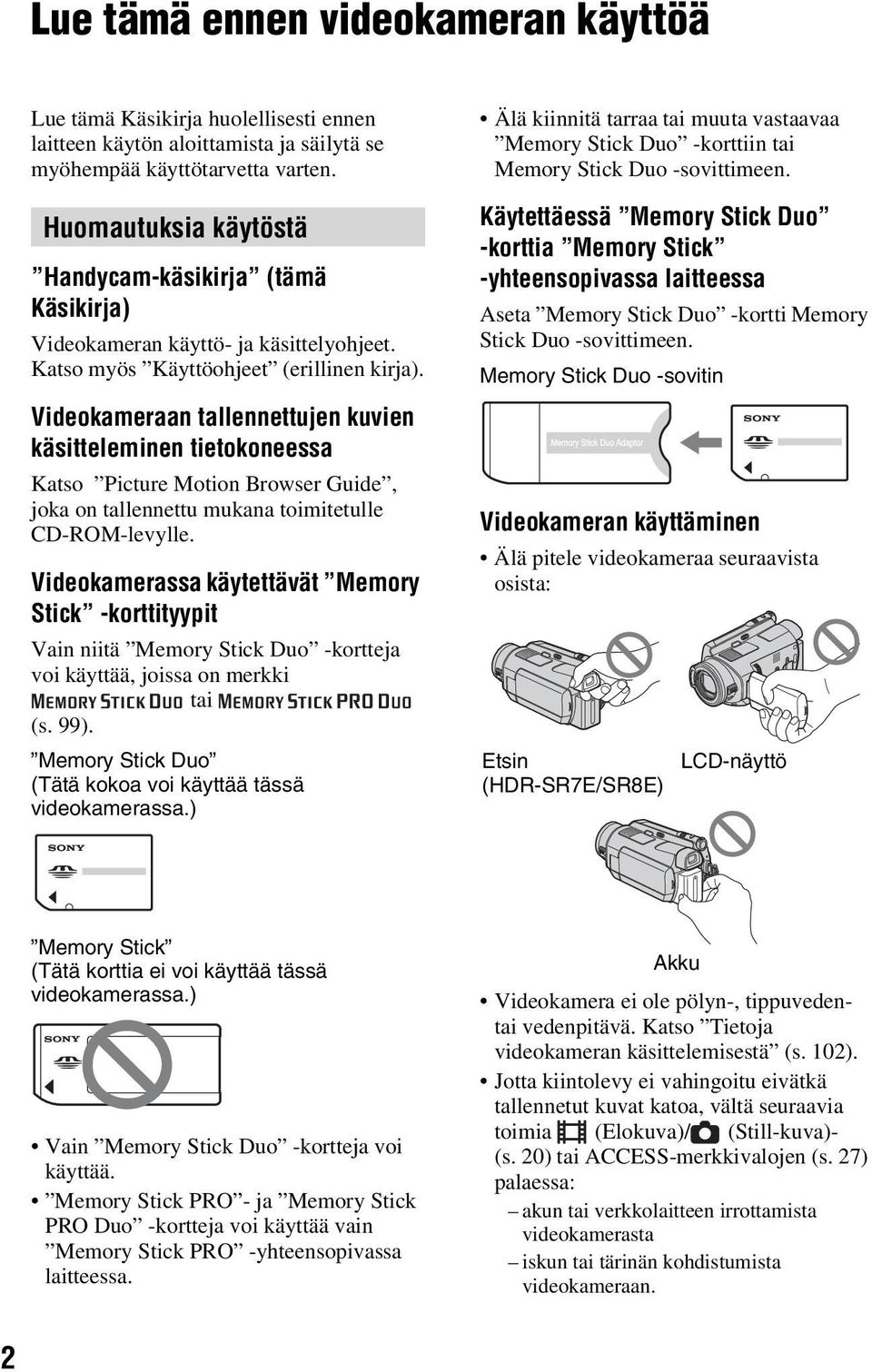

2 Lue tämä ennen videokameran käyttöä Lue tämä Käsikirja huolellisesti ennen laitteen käytön aloittamista ja säilytä se myöhempää käyttötarvetta varten. Huomautuksia käytöstä Handycam-käsikirja (tämä Käsikirja) Videokameran käyttö- ja käsittelyohjeet. Katso myös Käyttöohjeet (erillinen kirja). Videokameraan tallennettujen kuvien käsitteleminen tietokoneessa Katso Picture Motion Browser Guide, joka on tallennettu mukana toimitetulle CD-ROM-levylle. Videokamerassa käytettävät Memory Stick -korttityypit Vain niitä Memory Stick Duo -kortteja voi käyttää, joissa on merkki tai (s. 99). Memory Stick Duo (Tätä kokoa voi käyttää tässä videokamerassa.) Älä kiinnitä tarraa tai muuta vastaavaa Memory Stick Duo -korttiin tai Memory Stick Duo -sovittimeen. Käytettäessä Memory Stick Duo -korttia Memory Stick -yhteensopivassa laitteessa Aseta Memory Stick Duo -kortti Memory Stick Duo -sovittimeen. Memory Stick Duo -sovitin Videokameran käyttäminen Älä pitele videokameraa seuraavista osista: Etsin (HDR-SR7E/SR8E) LCD-näyttö Memory Stick (Tätä korttia ei voi käyttää tässä videokamerassa.) Vain Memory Stick Duo -kortteja voi käyttää. Memory Stick PRO - ja Memory Stick PRO Duo -kortteja voi käyttää vain Memory Stick PRO -yhteensopivassa laitteessa. Akku Videokamera ei ole pölyn-, tippuvedentai vedenpitävä. Katso Tietoja videokameran käsittelemisestä (s. 102). Jotta kiintolevy ei vahingoitu eivätkä tallennetut kuvat katoa, vältä seuraavia toimia (Elokuva)/ (Still-kuva)- (s. 20) tai ACCESS-merkkivalojen (s. 27) palaessa: akun tai verkkolaitteen irrottamista videokamerasta iskun tai tärinän kohdistumista videokameraan. 2

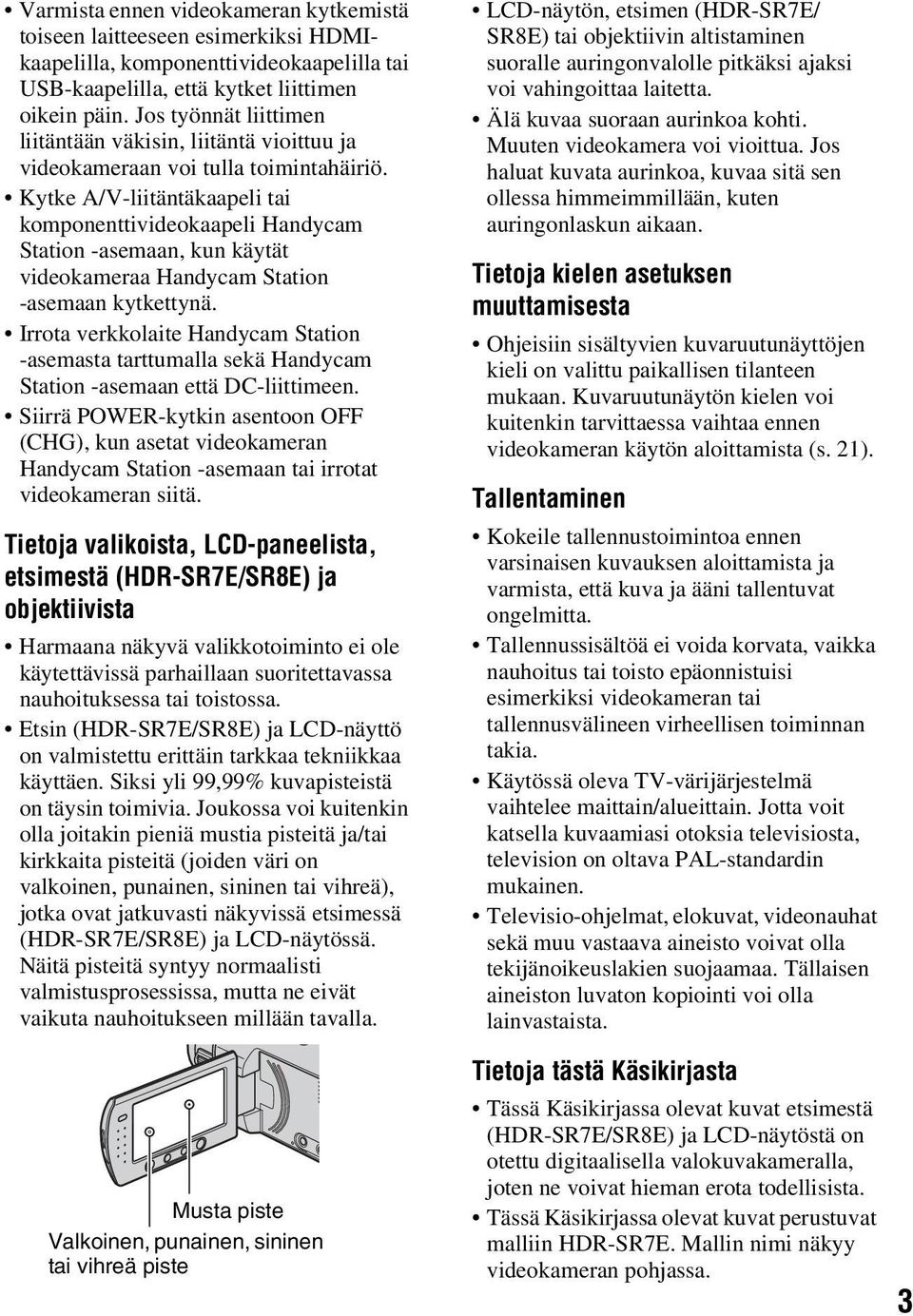

3 Varmista ennen videokameran kytkemistä toiseen laitteeseen esimerkiksi HDMIkaapelilla, komponenttivideokaapelilla tai USB-kaapelilla, että kytket liittimen oikein päin. Jos työnnät liittimen liitäntään väkisin, liitäntä vioittuu ja videokameraan voi tulla toimintahäiriö. Kytke A/V-liitäntäkaapeli tai komponenttivideokaapeli Handycam Station -asemaan, kun käytät videokameraa Handycam Station -asemaan kytkettynä. Irrota verkkolaite Handycam Station -asemasta tarttumalla sekä Handycam Station -asemaan että DC-liittimeen. Siirrä POWER-kytkin asentoon OFF (CHG), kun asetat videokameran Handycam Station -asemaan tai irrotat videokameran siitä. Tietoja valikoista, LCD-paneelista, etsimestä (HDR-SR7E/SR8E) ja objektiivista Harmaana näkyvä valikkotoiminto ei ole käytettävissä parhaillaan suoritettavassa nauhoituksessa tai toistossa. Etsin (HDR-SR7E/SR8E) ja LCD-näyttö on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99% kuvapisteistä on täysin toimivia. Joukossa voi kuitenkin olla joitakin pieniä mustia pisteitä ja/tai kirkkaita pisteitä (joiden väri on valkoinen, punainen, sininen tai vihreä), jotka ovat jatkuvasti näkyvissä etsimessä (HDR-SR7E/SR8E) ja LCD-näytössä. Näitä pisteitä syntyy normaalisti valmistusprosessissa, mutta ne eivät vaikuta nauhoitukseen millään tavalla. Musta piste Valkoinen, punainen, sininen tai vihreä piste LCD-näytön, etsimen (HDR-SR7E/ SR8E) tai objektiivin altistaminen suoralle auringonvalolle pitkäksi ajaksi voi vahingoittaa laitetta. Älä kuvaa suoraan aurinkoa kohti. Muuten videokamera voi vioittua. Jos haluat kuvata aurinkoa, kuvaa sitä sen ollessa himmeimmillään, kuten auringonlaskun aikaan. Tietoja kielen asetuksen muuttamisesta Ohjeisiin sisältyvien kuvaruutunäyttöjen kieli on valittu paikallisen tilanteen mukaan. Kuvaruutunäytön kielen voi kuitenkin tarvittaessa vaihtaa ennen videokameran käytön aloittamista (s. 21). Tallentaminen Kokeile tallennustoimintoa ennen varsinaisen kuvauksen aloittamista ja varmista, että kuva ja ääni tallentuvat ongelmitta. Tallennussisältöä ei voida korvata, vaikka nauhoitus tai toisto epäonnistuisi esimerkiksi videokameran tai tallennusvälineen virheellisen toiminnan takia. Käytössä oleva TV-värijärjestelmä vaihtelee maittain/alueittain. Jotta voit katsella kuvaamiasi otoksia televisiosta, television on oltava PAL-standardin mukainen. Televisio-ohjelmat, elokuvat, videonauhat sekä muu vastaava aineisto voivat olla tekijänoikeuslakien suojaamaa. Tällaisen aineiston luvaton kopiointi voi olla lainvastaista. Tietoja tästä Käsikirjasta Tässä Käsikirjassa olevat kuvat etsimestä (HDR-SR7E/SR8E) ja LCD-näytöstä on otettu digitaalisella valokuvakameralla, joten ne voivat hieman erota todellisista. Tässä Käsikirjassa olevat kuvat perustuvat malliin HDR-SR7E. Mallin nimi näkyy videokameran pohjassa. 3

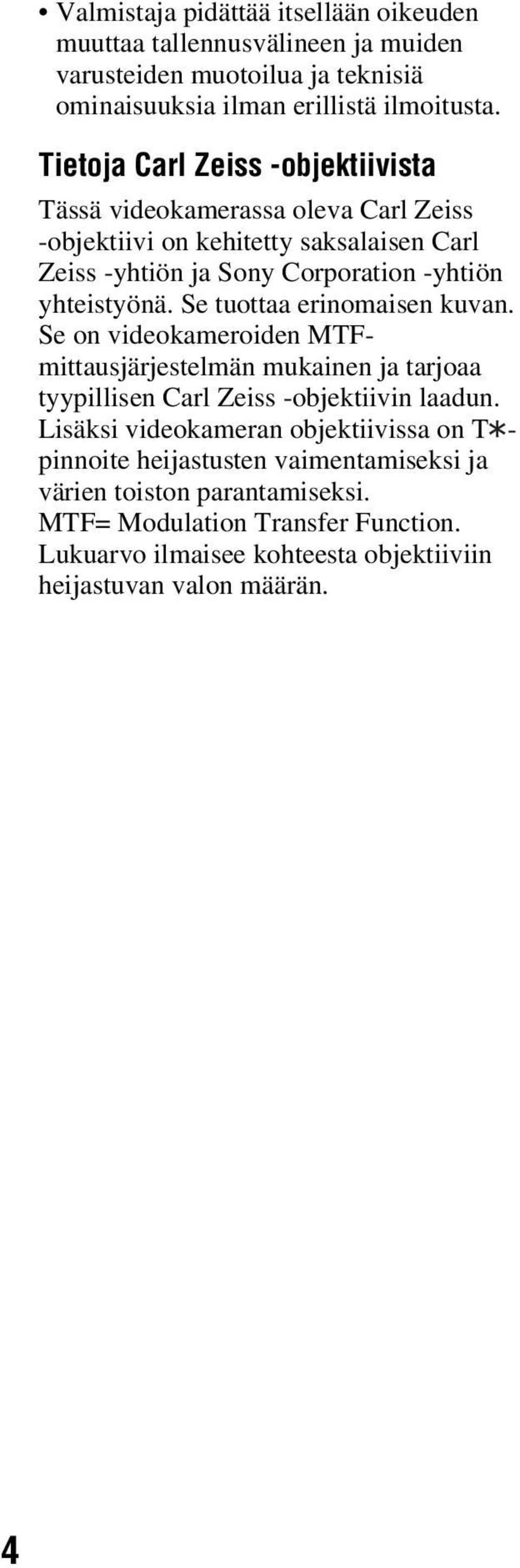

4 Valmistaja pidättää itsellään oikeuden muuttaa tallennusvälineen ja muiden varusteiden muotoilua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta. Tietoja Carl Zeiss -objektiivista Tässä videokamerassa oleva Carl Zeiss -objektiivi on kehitetty saksalaisen Carl Zeiss -yhtiön ja Sony Corporation -yhtiön yhteistyönä. Se tuottaa erinomaisen kuvan. Se on videokameroiden MTFmittausjärjestelmän mukainen ja tarjoaa tyypillisen Carl Zeiss -objektiivin laadun. Lisäksi videokameran objektiivissa on T - pinnoite heijastusten vaimentamiseksi ja värien toiston parantamiseksi. MTF= Modulation Transfer Function. Lukuarvo ilmaisee kohteesta objektiiviin heijastuvan valon määrän. 4

5 Kiintolevyllä varustettu Handycam huomautuksia käytöstä Kopioi kaikki tallennettu kuvadata Kopioi kaikki tallennetut kuvat ulkoiselle tallennusvälineelle kuvadatan katoamisen estämiseksi. On suositeltavaa tallentaa kuvadata esimerkiksi DVD-R-levylle tietokoneen avulla (s. 45). Kuvadatan voi tallentaa myös kuvanauhurilla tai DVD/HDD-tallentimella (s. 53). On suositeltavaa kopioida kuvadata säännöllisin välein tallennusten jälkeen. Suojaa videokamera iskuilta ja tärinältä Muutoin videokamera ei ehkä tunnista kiintolevyä, tai tallennus tai toisto ei onnistu. Suojaa videokamera iskuilta etenkin tallennuksen tai toiston aikana. Tallennuksen jälkeen suojaa videokamera iskuilta, kun ACCESS-merkkivalo palaa. Varo kolhimasta videokameraa, kun käytät olkahihnaa (ei sisälly vakiovarusteisiin). Tietoja putoamistunnistimesta Videokamerassa oleva putoamistunnistin suojaa kameran kiintolevyä putoamisen aiheuttamalta iskulta (s. 75). Tämän toiminnon aiheuttama mosaiikkimainen häiriö voi myös tallentua, kun videokamera ottaa toiminnon käyttöön kameran pudotessa tai sen ollessa painottomassa tilassa. Jos putoamistunnistin havaitsee putoamisen toistuvasti, tallennus tai toisto voi pysähtyä. Huomautuksia akusta ja verkkolaitteesta Vältä seuraavia toimia ACCESS-merkkivalon palaessa. Muutoin voi aiheutua toimintahäiriö. Akun irrottaminen Verkkolaitteen irrottaminen (ladattaessa akkua verkkolaitteen avulla) Irrota akku tai verkkolaite, kun olet katkaissut virran POWER-kytkimellä. Huomautus käyttölämpötilasta Jos videokameran lämpötila muuttuu poikkeuksellisen korkeaksi tai matalaksi, tallennus tai toisto videokameralla voi estyä. Tämä johtuu siitä, että videokameran suojaustoiminnot voivat aktivoitua näissä tilanteissa. Tässä tilanteessa etsimeen (HDR-SR7E/SR8E) tai LCD-näyttöön (s. 92) tulee ilmaisin. Kun videokamera on kytketty tietokoneeseen Älä yritä alustaa videokameran kiintolevyä tietokoneen avulla. Muutoin videokamera ei ehkä toimi oikein. Huomautuksia videokameran käytöstä korkealla Älä kytke videokameraa toimintaan alueilla, joilla ilmapaine on matala, eli yli metrin korkeudella merenpinnasta. Muutoin videokameran kiintolevy voi vahingoittua. Huomautus hävittämisestä ja luovuttamisesta Vaikka käyttäisit [ FORMAT] -toimintoa (s. 57), eli alustaisit videokameran kiintolevyn, kaikki data ei välttämättä katoa kiintolevyltä kokonaan. Jos luovutat videokameran uudelle omistajalle, käytä [ EMPTY] -toimintoa (s. 60) tallentamasi datan palauttamisen estämiseksi. Jos hävität käytöstä poistetun videokameran, on yllä mainittujen toimien lisäksi syytä tuhota videokameran runko. Jos kuvien tallennus tai toisto ei onnistu, käytä [ FORMAT] -toimintoa Jos tallennat jatkuvasti levylle kuvia ja poistat ne sitten, kiintolevyllä oleva data muuttuu ajan myötä pirstoutuneeksi. Tällöin kuvia ei voi enää tallentaa eikä toistaa. Jos näin käy, kopioi kuvat ensin kiintolevyltä ulkoiselle tallennusvälineelle ja käytä sitten [ FORMAT] -toimintoa (s. 57). Pirstoutuminen 1 Sanasto (s. 116) 5

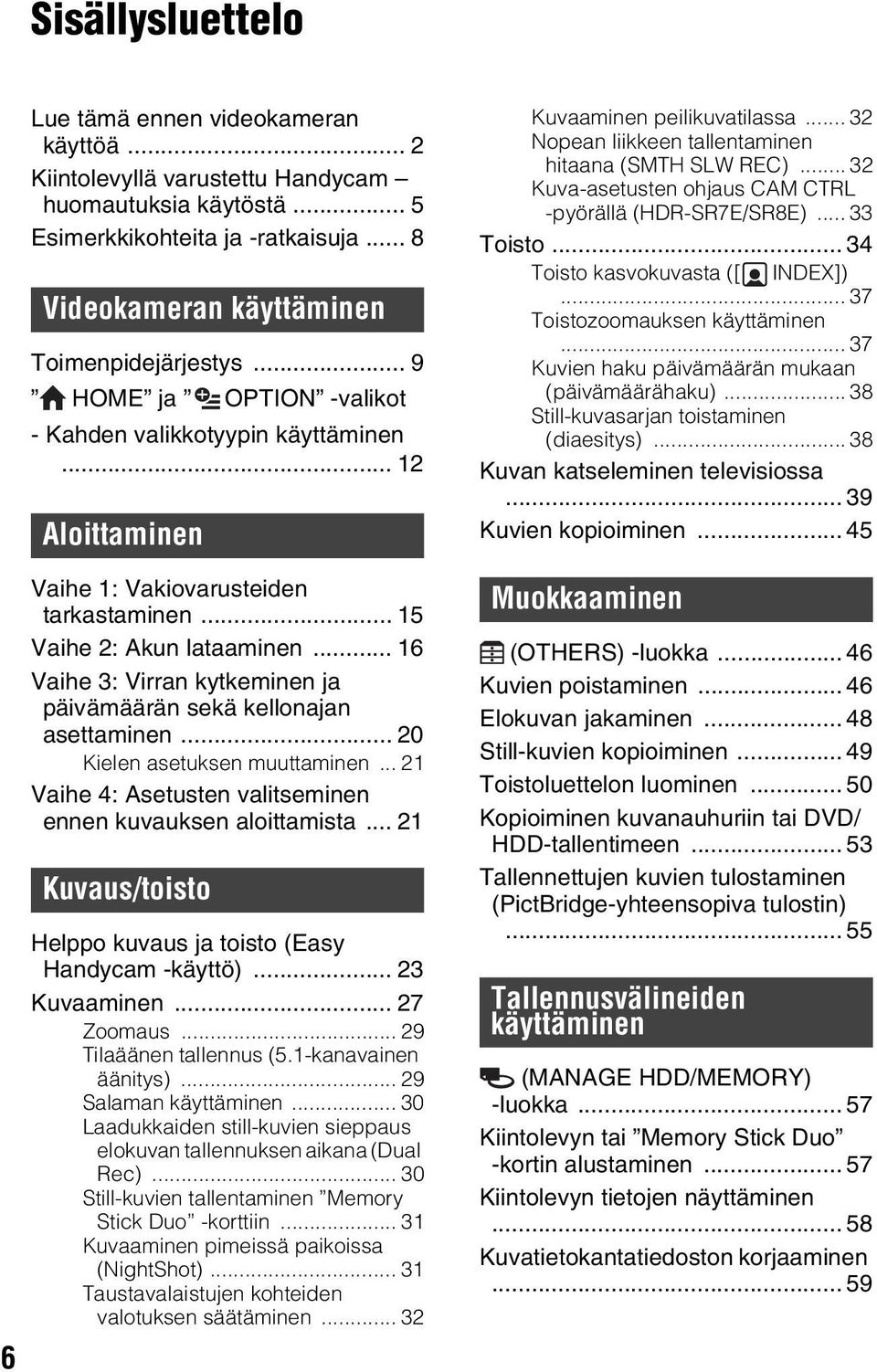

6 Sisällysluettelo 6 Lue tämä ennen videokameran käyttöä... 2 Kiintolevyllä varustettu Handycam huomautuksia käytöstä... 5 Esimerkkikohteita ja -ratkaisuja... 8 Videokameran käyttäminen Toimenpidejärjestys... 9 HOME ja OPTION -valikot - Kahden valikkotyypin käyttäminen Aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Vaihe 2: Akun lataaminen Vaihe 3: Virran kytkeminen ja päivämäärän sekä kellonajan asettaminen Kielen asetuksen muuttaminen Vaihe 4: Asetusten valitseminen ennen kuvauksen aloittamista Kuvaus/toisto Helppo kuvaus ja toisto (Easy Handycam -käyttö) Kuvaaminen Zoomaus Tilaäänen tallennus (5.1-kanavainen äänitys) Salaman käyttäminen Laadukkaiden still-kuvien sieppaus elokuvan tallennuksen aikana (Dual Rec) Still-kuvien tallentaminen Memory Stick Duo -korttiin Kuvaaminen pimeissä paikoissa (NightShot) Taustavalaistujen kohteiden valotuksen säätäminen Kuvaaminen peilikuvatilassa Nopean liikkeen tallentaminen hitaana (SMTH SLW REC) Kuva-asetusten ohjaus CAM CTRL -pyörällä (HDR-SR7E/SR8E) Toisto Toisto kasvokuvasta ([ INDEX]) Toistozoomauksen käyttäminen Kuvien haku päivämäärän mukaan (päivämäärähaku) Still-kuvasarjan toistaminen (diaesitys) Kuvan katseleminen televisiossa Kuvien kopioiminen Muokkaaminen (OTHERS) -luokka Kuvien poistaminen Elokuvan jakaminen Still-kuvien kopioiminen Toistoluettelon luominen Kopioiminen kuvanauhuriin tai DVD/ HDD-tallentimeen Tallennettujen kuvien tulostaminen (PictBridge-yhteensopiva tulostin) Tallennusvälineiden käyttäminen (MANAGE HDD/MEMORY) -luokka Kiintolevyn tai Memory Stick Duo -kortin alustaminen Kiintolevyn tietojen näyttäminen Kuvatietokantatiedoston korjaaminen... 59

7 Videokameran kiintolevyn sisällön palauttamisen estäminen...60 Videokameran mukauttaminen HOME MENU -valikon (SETTINGS) -luokan avulla tehtävät toimet...61 HOME MENU -valikon käyttäminen (SETTINGS) -luokan asetusten luettelo MOVIE SETTINGS...63 (elokuvien tallennusasetukset) PHOTO SETTINGS...67 (still-kuvien tallennusasetukset) VIEW IMAGES SET...70 (näytön mukauttamisasetukset) SOUND/DISP SET...72 (äänimerkin ja näytön asetukset) OUTPUT SETTINGS...73 (muiden laitteiden kytkentäasetukset) CLOCK/ LANG...74 (kellonajan ja kielen asetukset) GENERAL SET...75 (muut asetukset) Toimintojen käyttäminen OPTION MENU -valikon avulla...76 OPTION MENU -valikon käyttäminen OPTION MENU -valikon tallennusasetukset OPTION MENU -valikon katseluasetukset OPTION MENU-valikossa asetettavat toiminnot...78 Vianmääritys Vianmääritys...84 Varoitusilmaisimet ja -ilmoitukset...92 Lisätietoja Videokameran käyttäminen muissa maissa/ muilla alueilla...96 Videokameran kiintolevyllä olevat tiedostot/ kansiorakenne...98 Kunnossapito ja varotoimet...99 Tietoja AVCHD-muodosta Tietoja Memory Stick -kortista Tietoja InfoLITHIUM -akusta Tietoja x.v.color-standardista Tietoja videokameran käsittelemisestä Pikaopas Osien ja säädinten sijainti Kuvauksen/toiston aikana näytössä näkyvät ilmaisimet Sanasto Hakemisto

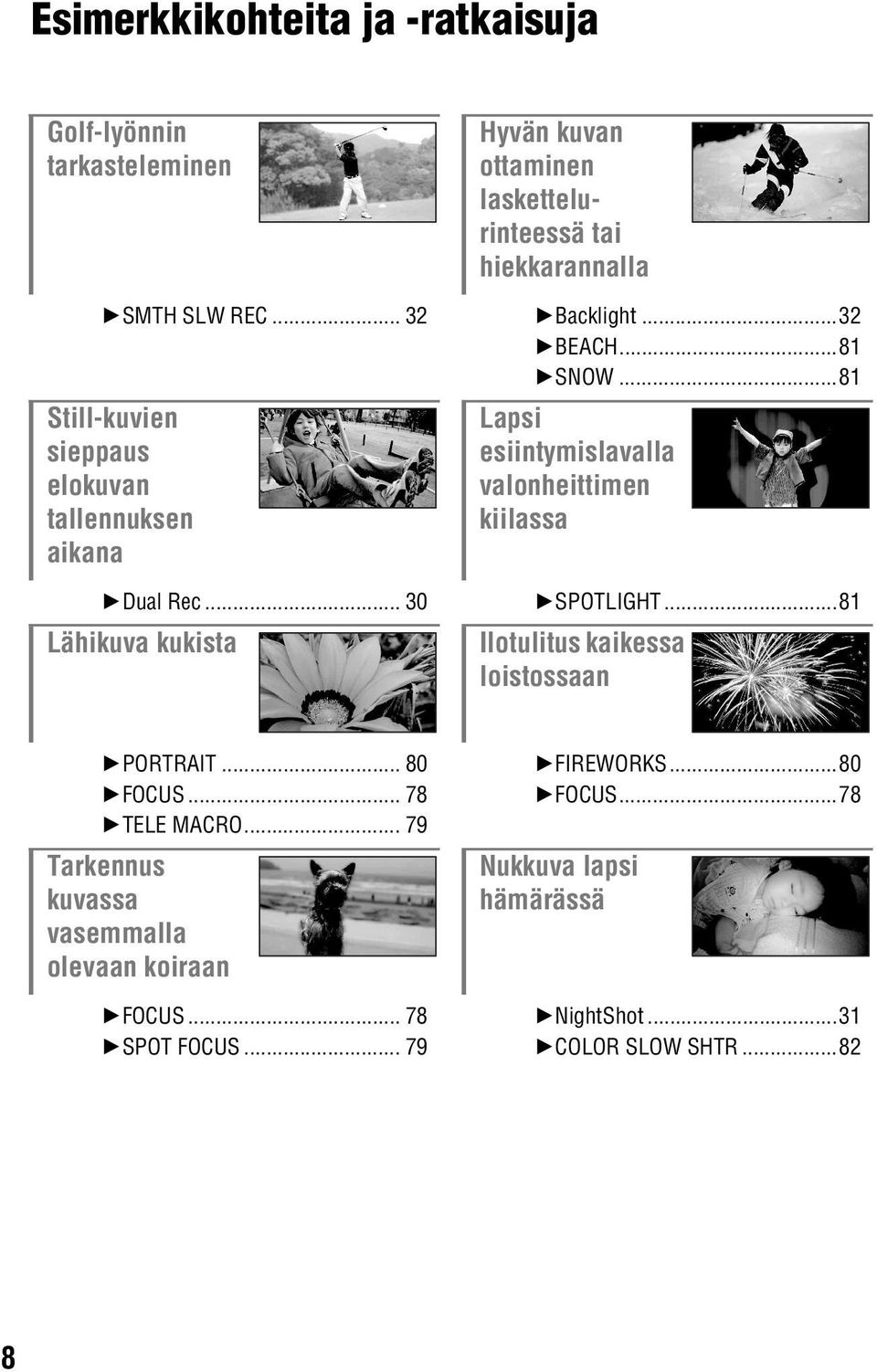

8 Esimerkkikohteita ja -ratkaisuja Golf-lyönnin tarkasteleminen Hyvän kuvan ottaminen laskettelurinteessä tai hiekkarannalla BSMTH SLW REC BBacklight...32 BBEACH...81 BSNOW...81 Still-kuvien sieppaus elokuvan tallennuksen aikana Lapsi esiintymislavalla valonheittimen kiilassa BDual Rec Lähikuva kukista BSPOTLIGHT...81 Ilotulitus kaikessa loistossaan BPORTRAIT BFOCUS BTELE MACRO Tarkennus kuvassa vasemmalla olevaan koiraan BFOCUS BSPOT FOCUS BFIREWORKS...80 BFOCUS...78 Nukkuva lapsi hämärässä BNightShot...31 BCOLOR SLOW SHTR

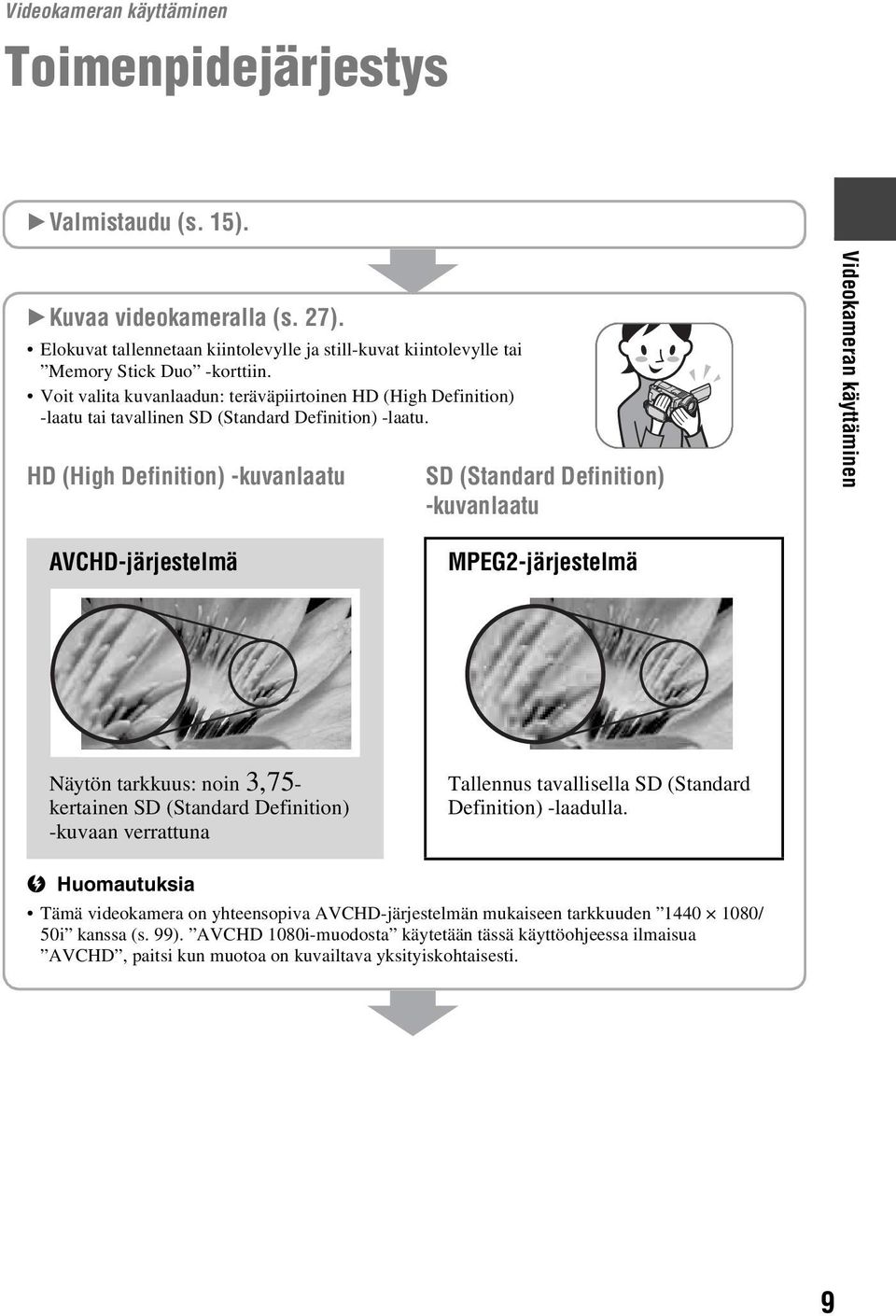

9 Videokameran käyttäminen Toimenpidejärjestys B Valmistaudu (s. 15). B Kuvaa videokameralla (s. 27). Elokuvat tallennetaan kiintolevylle ja still-kuvat kiintolevylle tai Memory Stick Duo -korttiin. Voit valita kuvanlaadun: teräväpiirtoinen HD (High Definition) -laatu tai tavallinen SD (Standard Definition) -laatu. HD (High Definition) -kuvanlaatu SD (Standard Definition) -kuvanlaatu Videokameran käyttäminen AVCHD-järjestelmä MPEG2-järjestelmä Näytön tarkkuus: noin 3,75- kertainen SD (Standard Definition) -kuvaan verrattuna Tallennus tavallisella SD (Standard Definition) -laadulla. Tämä videokamera on yhteensopiva AVCHD-järjestelmän mukaiseen tarkkuuden / 50i kanssa (s. 99). AVCHD 1080i-muodosta käytetään tässä käyttöohjeessa ilmaisua AVCHD, paitsi kun muotoa on kuvailtava yksityiskohtaisesti. 9

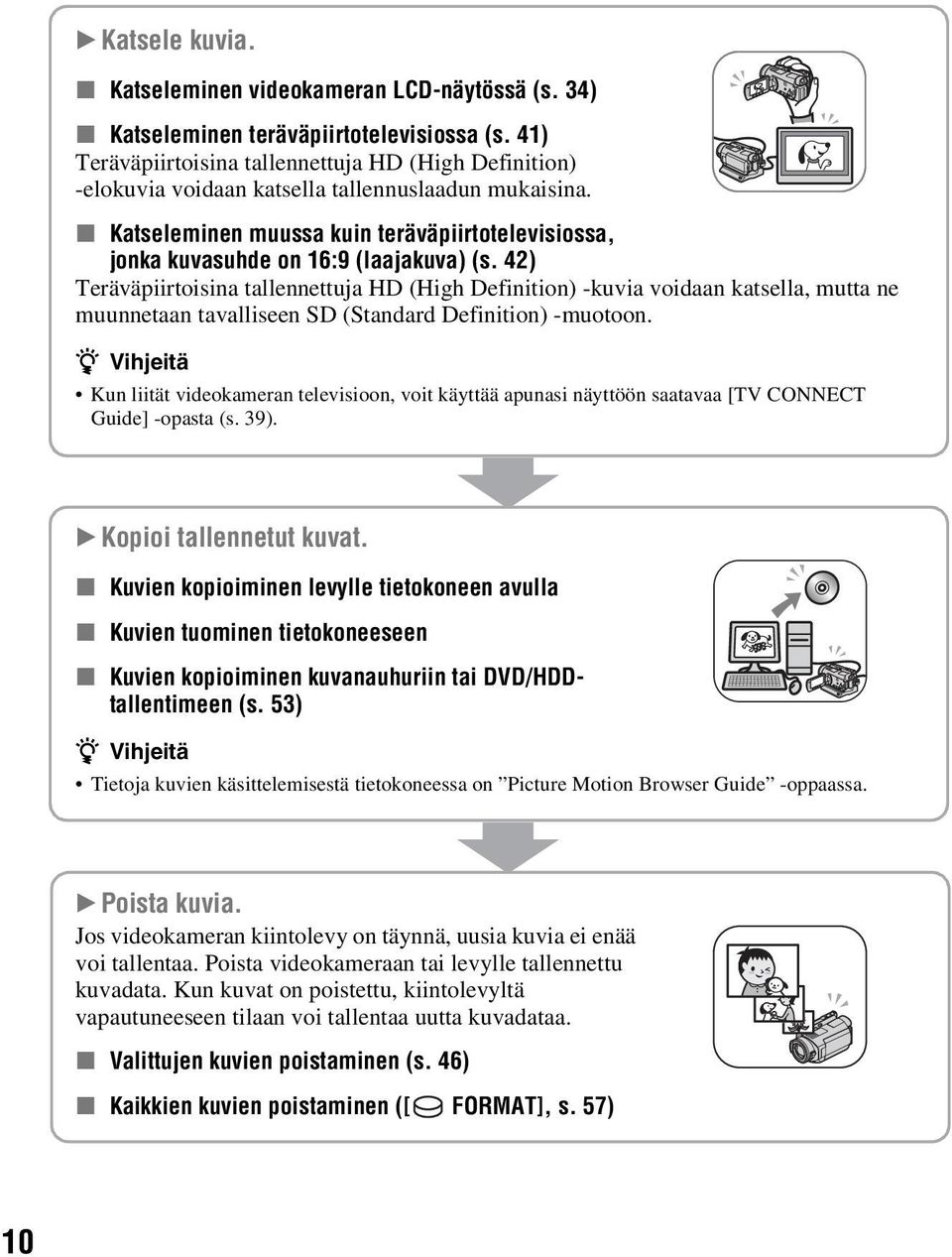

10 B Katsele kuvia. x Katseleminen videokameran LCD-näytössä (s. 34) x Katseleminen teräväpiirtotelevisiossa (s. 41) Teräväpiirtoisina tallennettuja HD (High Definition) -elokuvia voidaan katsella tallennuslaadun mukaisina. x Katseleminen muussa kuin teräväpiirtotelevisiossa, jonka kuvasuhde on 16:9 (laajakuva) (s. 42) Teräväpiirtoisina tallennettuja HD (High Definition) -kuvia voidaan katsella, mutta ne muunnetaan tavalliseen SD (Standard Definition) -muotoon. z Vihjeitä Kun liität videokameran televisioon, voit käyttää apunasi näyttöön saatavaa [TV CONNECT Guide] -opasta (s. 39). B Kopioi tallennetut kuvat. x Kuvien kopioiminen levylle tietokoneen avulla x Kuvien tuominen tietokoneeseen x Kuvien kopioiminen kuvanauhuriin tai DVD/HDDtallentimeen (s. 53) z Vihjeitä Tietoja kuvien käsittelemisestä tietokoneessa on Picture Motion Browser Guide -oppaassa. B Poista kuvia. Jos videokameran kiintolevy on täynnä, uusia kuvia ei enää voi tallentaa. Poista videokameraan tai levylle tallennettu kuvadata. Kun kuvat on poistettu, kiintolevyltä vapautuneeseen tilaan voi tallentaa uutta kuvadataa. x Valittujen kuvien poistaminen (s. 46) x Kaikkien kuvien poistaminen ([ FORMAT], s. 57) 10

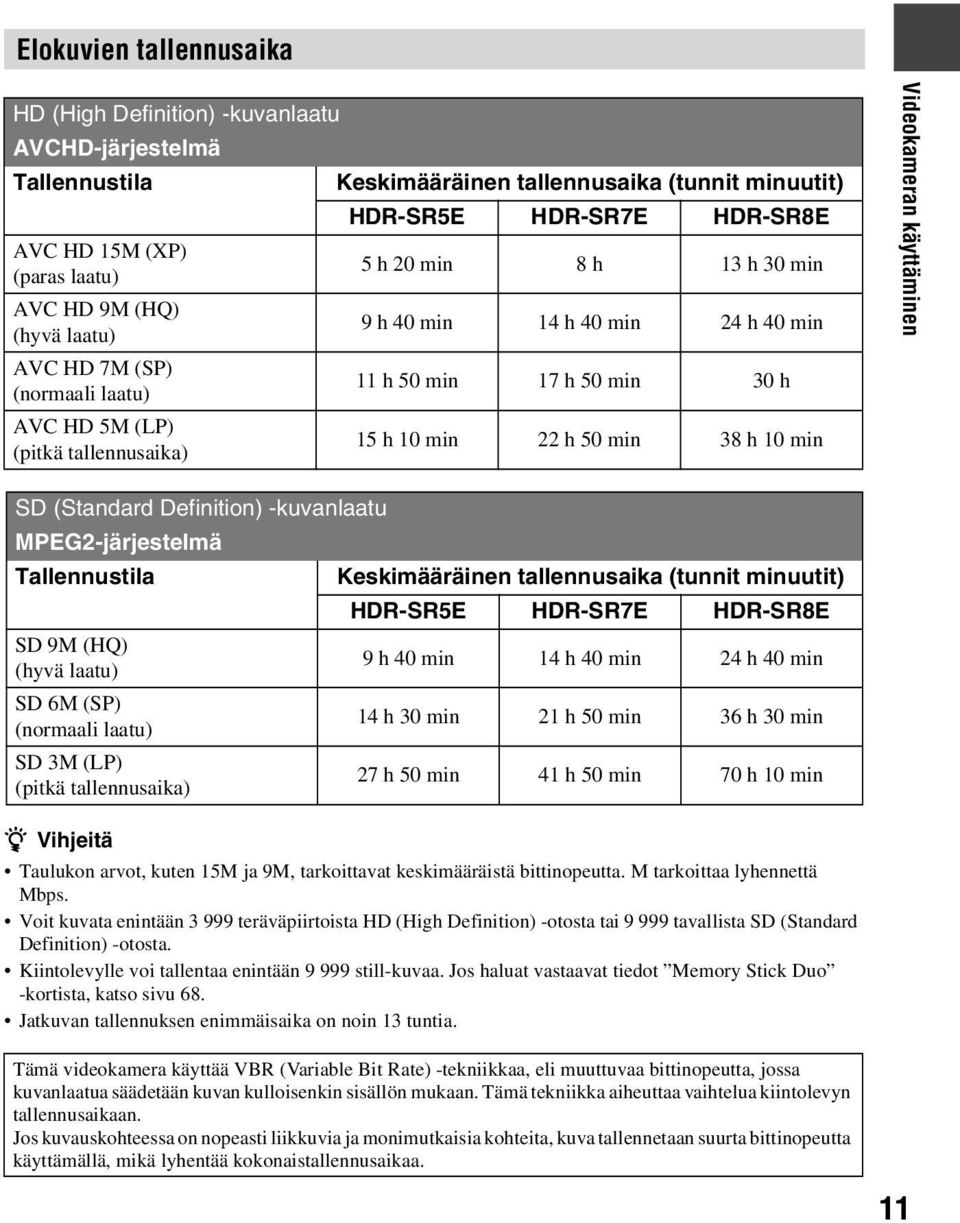

11 Elokuvien tallennusaika HD (High Definition) -kuvanlaatu AVCHD-järjestelmä Tallennustila Keskimääräinen tallennusaika (tunnit minuutit) HDR-SR5E HDR-SR7E HDR-SR8E AVC HD 15M (XP) (paras laatu) 5 h 20 min 8 h 13 h 30 min AVC HD 9M (HQ) (hyvä laatu) 9 h 40 min 14 h 40 min 24 h 40 min AVC HD 7M (SP) (normaali laatu) 11 h 50 min 17 h 50 min 30 h AVC HD 5M (LP) (pitkä tallennusaika) 15 h 10 min 22 h 50 min 38 h 10 min Videokameran käyttäminen SD (Standard Definition) -kuvanlaatu MPEG2-järjestelmä Tallennustila SD 9M (HQ) (hyvä laatu) SD 6M (SP) (normaali laatu) SD 3M (LP) (pitkä tallennusaika) z Vihjeitä Keskimääräinen tallennusaika (tunnit minuutit) HDR-SR5E HDR-SR7E HDR-SR8E 9 h 40 min 14 h 40 min 24 h 40 min 14 h 30 min 21 h 50 min 36 h 30 min 27 h 50 min 41 h 50 min 70 h 10 min Taulukon arvot, kuten 15M ja 9M, tarkoittavat keskimääräistä bittinopeutta. M tarkoittaa lyhennettä Mbps. Voit kuvata enintään teräväpiirtoista HD (High Definition) -otosta tai tavallista SD (Standard Definition) -otosta. Kiintolevylle voi tallentaa enintään still-kuvaa. Jos haluat vastaavat tiedot Memory Stick Duo -kortista, katso sivu 68. Jatkuvan tallennuksen enimmäisaika on noin 13 tuntia. Tämä videokamera käyttää VBR (Variable Bit Rate) -tekniikkaa, eli muuttuvaa bittinopeutta, jossa kuvanlaatua säädetään kuvan kulloisenkin sisällön mukaan. Tämä tekniikka aiheuttaa vaihtelua kiintolevyn tallennusaikaan. Jos kuvauskohteessa on nopeasti liikkuvia ja monimutkaisia kohteita, kuva tallennetaan suurta bittinopeutta käyttämällä, mikä lyhentää kokonaistallennusaikaa. 11

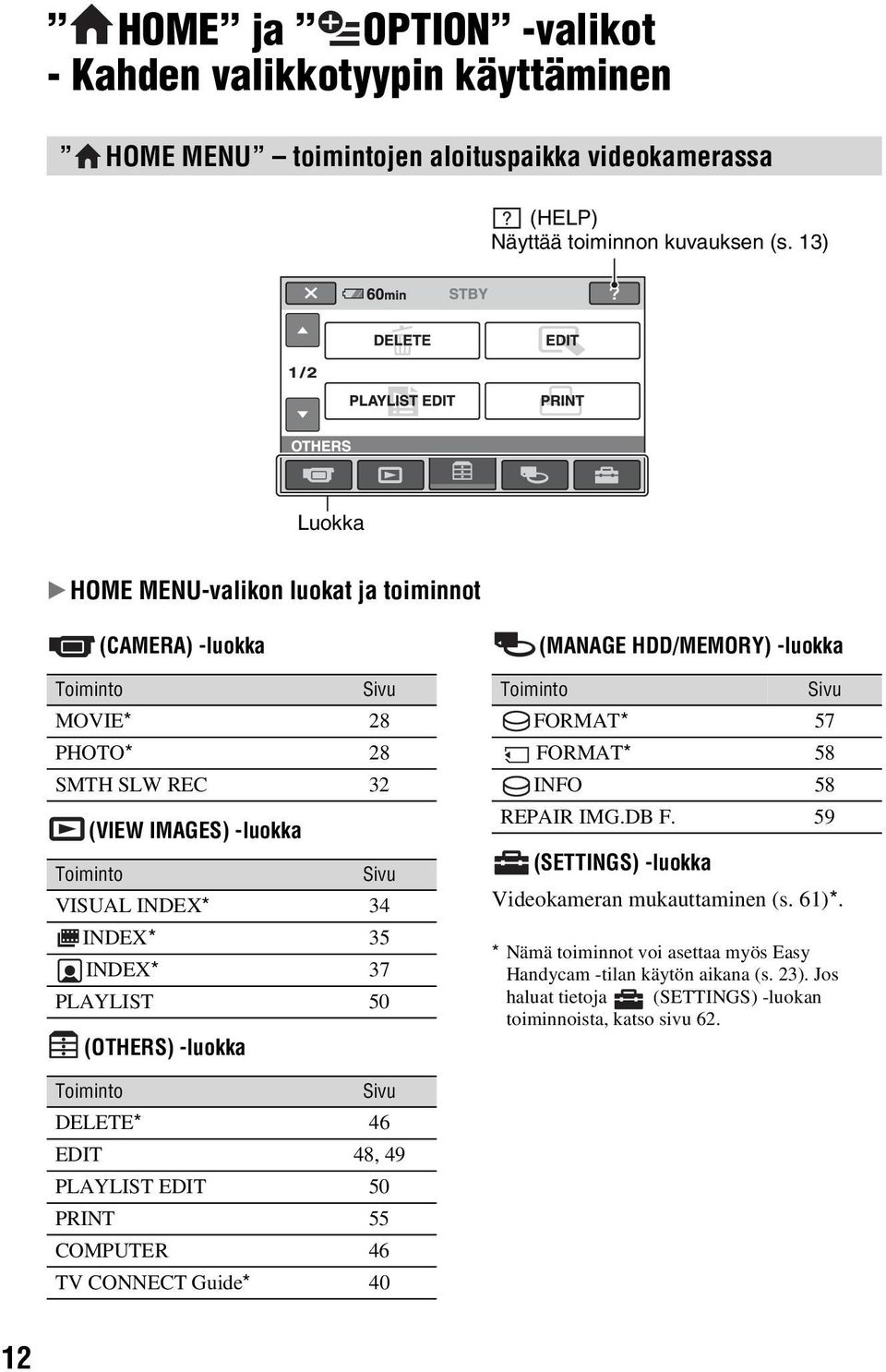

12 Videokameran käyttäminen HOME ja OPTION -valikot - Kahden valikkotyypin käyttäminen HOME MENU toimintojen aloituspaikka videokamerassa (HELP) Näyttää toiminnon kuvauksen (s. 13) Luokka B HOME MENU-valikon luokat ja toiminnot (CAMERA) -luokka Toiminto Sivu MOVIE* 28 PHOTO* 28 SMTH SLW REC 32 (VIEW IMAGES) -luokka Toiminto Sivu VISUAL INDEX* 34 INDEX* 35 INDEX* 37 PLAYLIST 50 (OTHERS) -luokka (MANAGE HDD/MEMORY) -luokka Toiminto Sivu FORMAT* 57 FORMAT* 58 INFO 58 REPAIR IMG.DB F. 59 (SETTINGS) -luokka Videokameran mukauttaminen (s. 61)*. * Nämä toiminnot voi asettaa myös Easy Handycam -tilan käytön aikana (s. 23). Jos haluat tietoja (SETTINGS) -luokan toiminnoista, katso sivu 62. Toiminto Sivu DELETE* 46 EDIT 48, 49 PLAYLIST EDIT 50 PRINT 55 COMPUTER 46 TV CONNECT Guide* 40 12

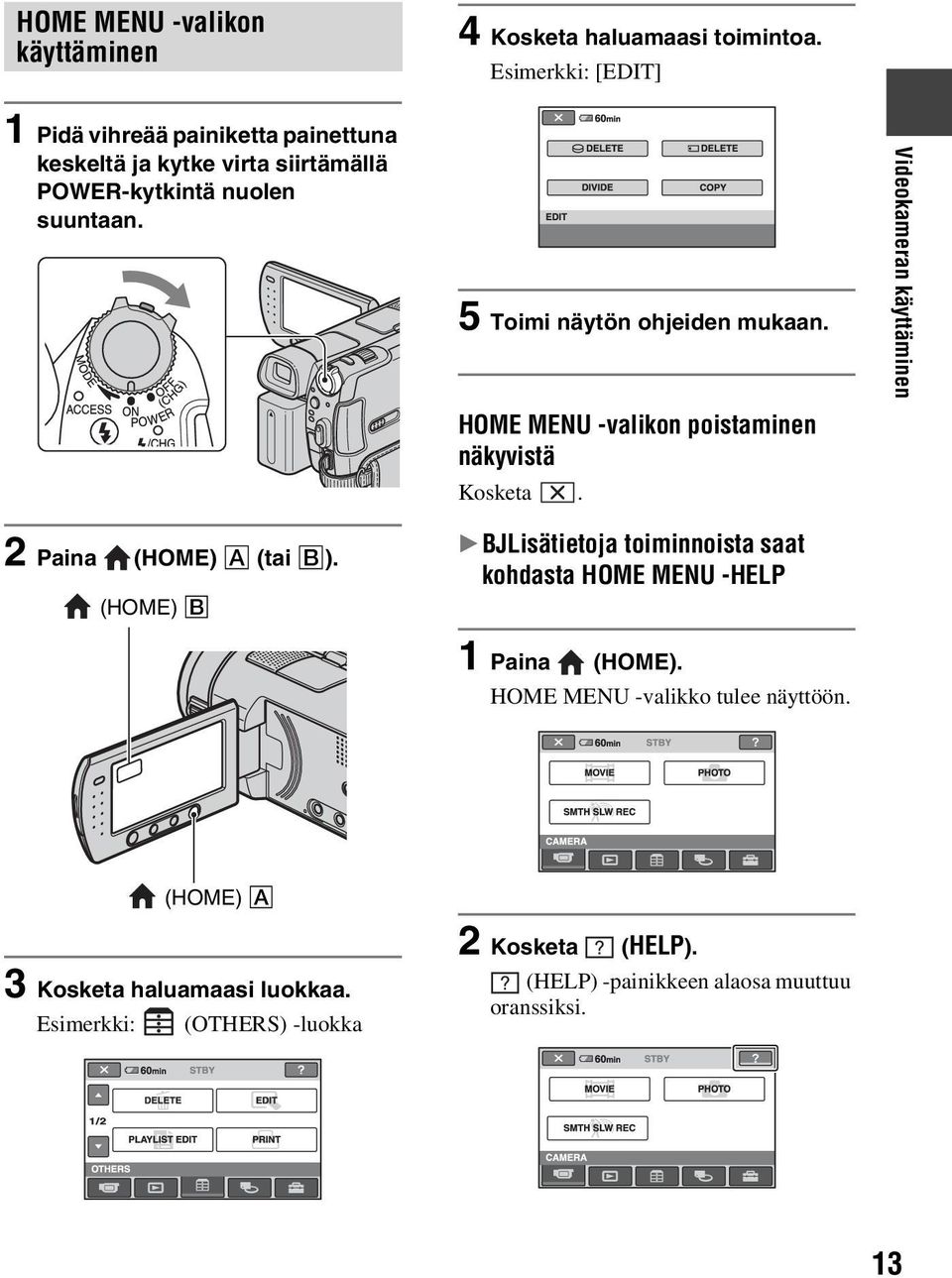

13 HOME MENU -valikon käyttäminen 4 Kosketa haluamaasi toimintoa. Esimerkki: [EDIT] 1 Pidä vihreää painiketta painettuna keskeltä ja kytke virta siirtämällä POWER-kytkintä nuolen suuntaan. 5 Toimi näytön ohjeiden mukaan. HOME MENU -valikon poistaminen näkyvistä Kosketa. Videokameran käyttäminen 2 Paina (HOME) A (tai B). (HOME) B B BJLisätietoja toiminnoista saat kohdasta HOME MENU -HELP 1 Paina (HOME). HOME MENU -valikko tulee näyttöön. (HOME) A 3 Kosketa haluamaasi luokkaa. Esimerkki: (OTHERS) -luokka 2 Kosketa (HELP). (HELP) -painikkeen alaosa muuttuu oranssiksi. 13

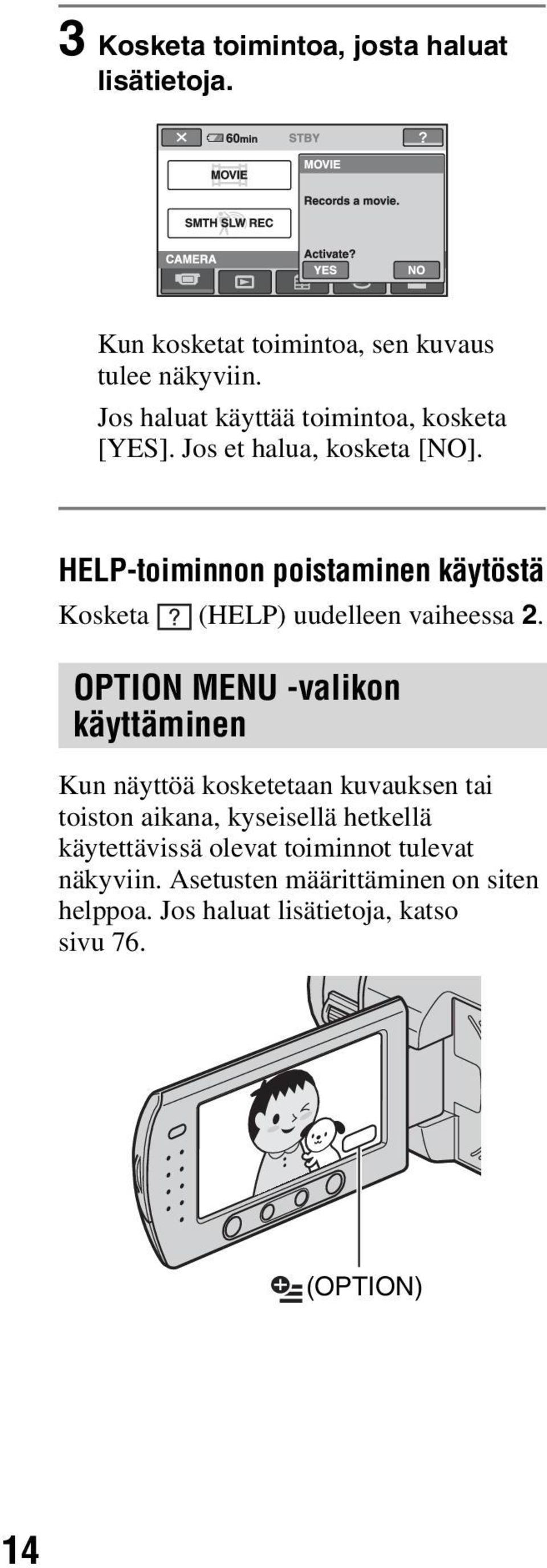

14 3 Kosketa toimintoa, josta haluat lisätietoja. Kun kosketat toimintoa, sen kuvaus tulee näkyviin. Jos haluat käyttää toimintoa, kosketa [YES]. Jos et halua, kosketa [NO]. HELP-toiminnon poistaminen käytöstä Kosketa (HELP) uudelleen vaiheessa 2. OPTION MENU -valikon käyttäminen Kun näyttöä kosketetaan kuvauksen tai toiston aikana, kyseisellä hetkellä käytettävissä olevat toiminnot tulevat näkyviin. Asetusten määrittäminen on siten helppoa. Jos haluat lisätietoja, katso sivu 76. (OPTION) 14

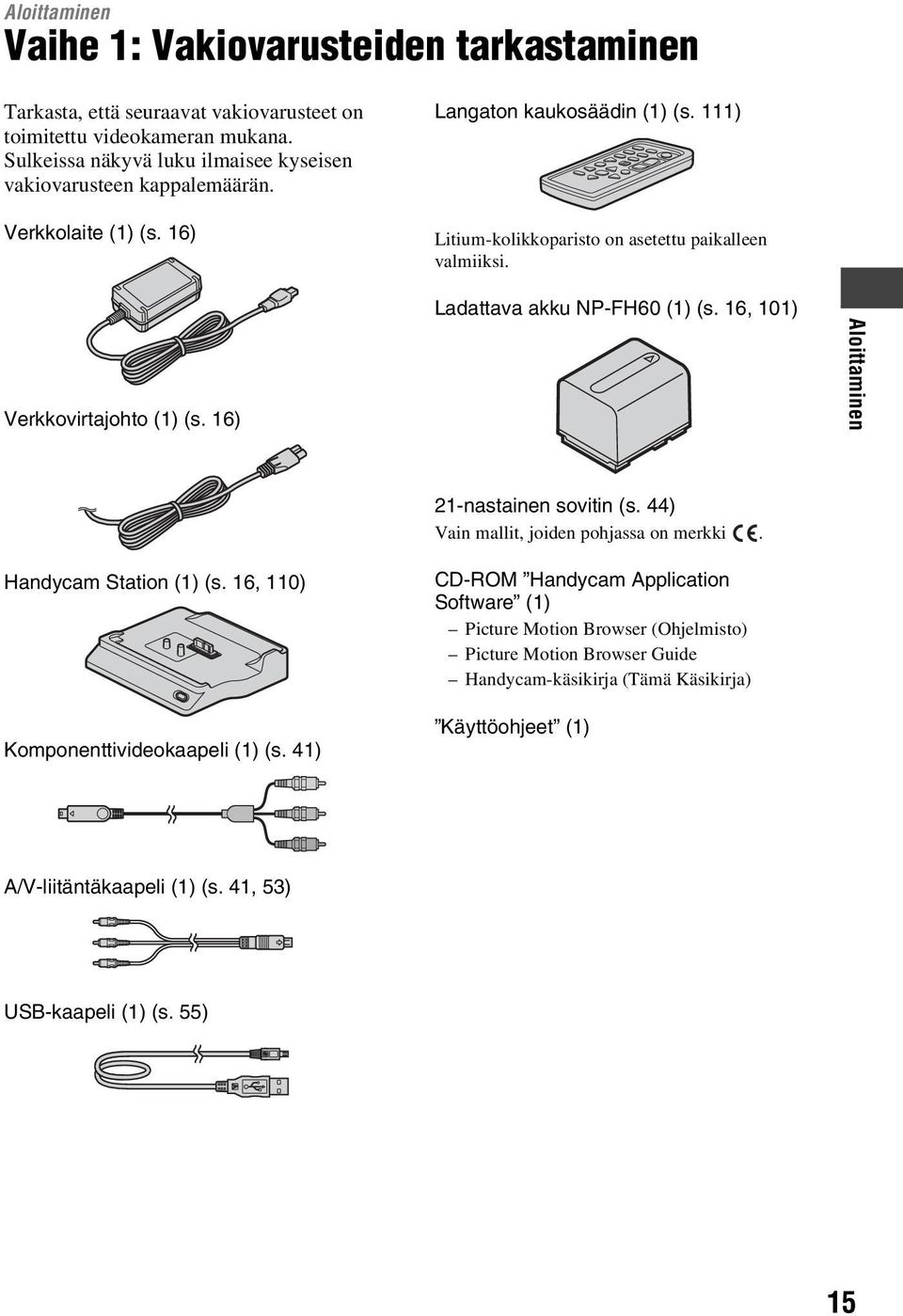

15 Aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Tarkasta, että seuraavat vakiovarusteet on toimitettu videokameran mukana. Sulkeissa näkyvä luku ilmaisee kyseisen vakiovarusteen kappalemäärän. Verkkolaite (1) (s. 16) Langaton kaukosäädin (1) (s. 111) Litium-kolikkoparisto on asetettu paikalleen valmiiksi. Verkkovirtajohto (1) (s. 16) Ladattava akku NP-FH60 (1) (s. 16, 101) Aloittaminen Handycam Station (1) (s. 16, 110) Komponenttivideokaapeli (1) (s. 41) 21-nastainen sovitin (s. 44) Vain mallit, joiden pohjassa on merkki. CD-ROM Handycam Application Software (1) Picture Motion Browser (Ohjelmisto) Picture Motion Browser Guide Handycam-käsikirja (Tämä Käsikirja) Käyttöohjeet (1) A/V-liitäntäkaapeli (1) (s. 41, 53) USB-kaapeli (1) (s. 55) 15

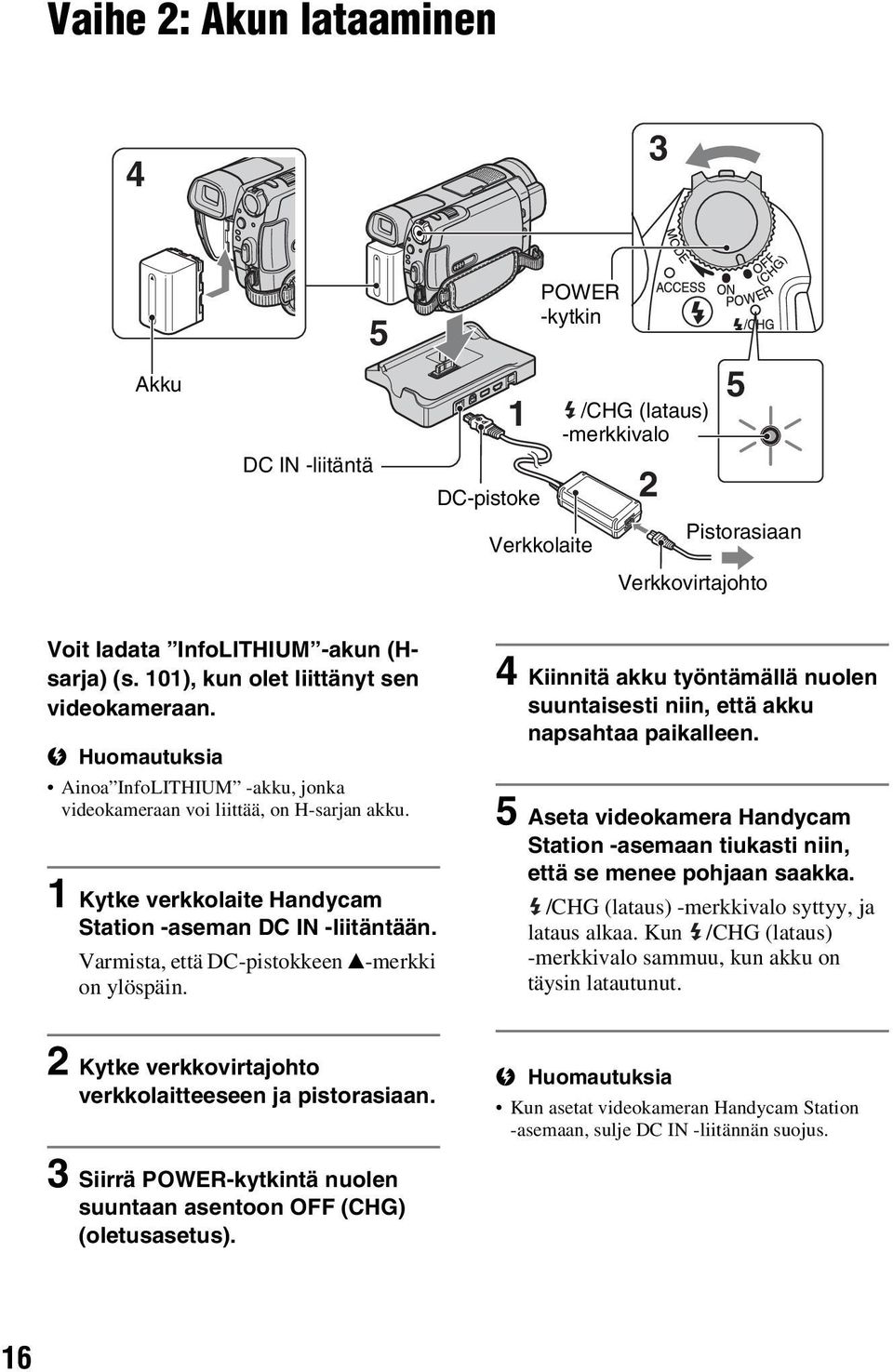

16 Vaihe 2: Akun lataaminen 4 3 Akku DC IN -liitäntä 5 1 DC-pistoke POWER -kytkin Verkkolaite /CHG (lataus) -merkkivalo 2 5 Pistorasiaan Verkkovirtajohto Voit ladata InfoLITHIUM -akun (Hsarja) (s. 101), kun olet liittänyt sen videokameraan. Ainoa InfoLITHIUM -akku, jonka videokameraan voi liittää, on H-sarjan akku. 1 Kytke verkkolaite Handycam Station -aseman DC IN -liitäntään. Varmista, että DC-pistokkeen v-merkki on ylöspäin. 4 Kiinnitä akku työntämällä nuolen suuntaisesti niin, että akku napsahtaa paikalleen. 5 Aseta videokamera Handycam Station -asemaan tiukasti niin, että se menee pohjaan saakka. /CHG (lataus) -merkkivalo syttyy, ja lataus alkaa. Kun /CHG (lataus) -merkkivalo sammuu, kun akku on täysin latautunut. 2 Kytke verkkovirtajohto verkkolaitteeseen ja pistorasiaan. Kun asetat videokameran Handycam Station -asemaan, sulje DC IN -liitännän suojus. 3 Siirrä POWER-kytkintä nuolen suuntaan asentoon OFF (CHG) (oletusasetus). 16

17 Videokameran irrottaminen Handycam Station -asemasta Sammuta kamerasta virta. Irrota sitten videokamera Handycam Station -asemasta pitäen kiinni sekä videokamerasta että Handycam Station -asemasta. Akun irrottaminen Siirrä POWER -kytkin asentoon OFF (CHG). Siirrä BATT (akun vapautus) -vipua ja irrota akku. BATT (akun vapautus) -vipu Varmista ennen akun tai verkkolaitteen irrottamista, ettei (Elokuva) -merkkivalo/ (Still-kuva) -merkkivalo (s. 20) pala. Aloittaminen Akun lataaminen vain verkkolaitteen avulla Katkaise virta ja liitä sitten verkkolaite videokameran DC IN -liitäntään. v-merkki oikealla POWER-kytkin DC-pistoke DC IN-liitäntä Avaa liitäntöjen suojakansi. Irrota verkkolaite videokameran DC IN -liitännästä tarttumalla sekä videokameraan että DC-liittimeen. Akun varastoiminen Käytä akku täysin tyhjäksi ennen sen pitkäaikaista varastointia (sivu 102 sisältää tietoja varastoinnista). Videokameran käyttäminen verkkovirralla pistorasiasta Tee samat kytkennät kuin akkua ladattaessa. Akun varaus ei tällöin kulu. Akun jäljellä olevan varauksen tarkistaminen (Battery Info) Aseta POWER-kytkin asentoon OFF (CHG) ja paina sitten DISP/BATT INFO. Hetken kuluttua keskimääräinen tallennusaika ja akun tiedot tulevat näkyviin noin 7 sekunnin ajaksi. Voit tarkastella akun tietoja enintään 20 sekunnin ajan painamalla uudelleen DISP/BATT INFO, kun akun tiedot ovat näytössä. 17

18 Akun jäljellä oleva varaus (suunnilleen) Latausaika Täysin tyhjän akun keskimääräinen täyteenlatausaika minuutteina. Akku Latausaika NP-FH NP-FH60 (vakiovaruste) 135 NP-FH NP-FH Tallennusaika Keskimääräinen käyttöaika (minuutteina) käytettäessä täyteen ladattua akkua. HD tarkoittaa teräväpiirtoista kuvaa ja SD tavallista kuvaa. HDR-SR5E: Akku Tallennusaika (suunnilleen) Jatkuva tallennusaika Tyypillinen tallennusaika* Kuvan laatu HD SD HD SD NP-FH NP-FH (vakiovaruste) NP-FH NP-FH HDR-SR7E/SR8E: Akku Jatkuva tallennusaika Tyypillinen tallennusaika* Kuvan laatu HD SD HD SD NP-FH NP-FH (vakiovaruste) NP-FH NP-FH * Tyypillinen kuvausaika, kun kuvaus käynnistetään ja pysäytetään toistuvasti, käytetään zoomausta sekä kytketään ja katkaistaan virta. Kaikki ajat on mitattu SP-tallennustilassa, kun [ INDEX SET]-asetuksena on [OFF] seuraavien edellytysten täyttyessä: Malli HDR-SR5E: Ylempi: Kun LCD-näytön taustavalo on käytössä. Alempi: Kun LCD-näytön taustavalo ei ole käytössä. Malli HDR-SR7E/SR8E: Ylin: Kun LCD-näytön taustavalo on käytössä. Keskimmäinen: Kun LCD-näytön taustavalo ei ole käytössä. Alin: Kuvattaessa etsimen avulla LCDnäyttöpaneeli suljettuna. 18

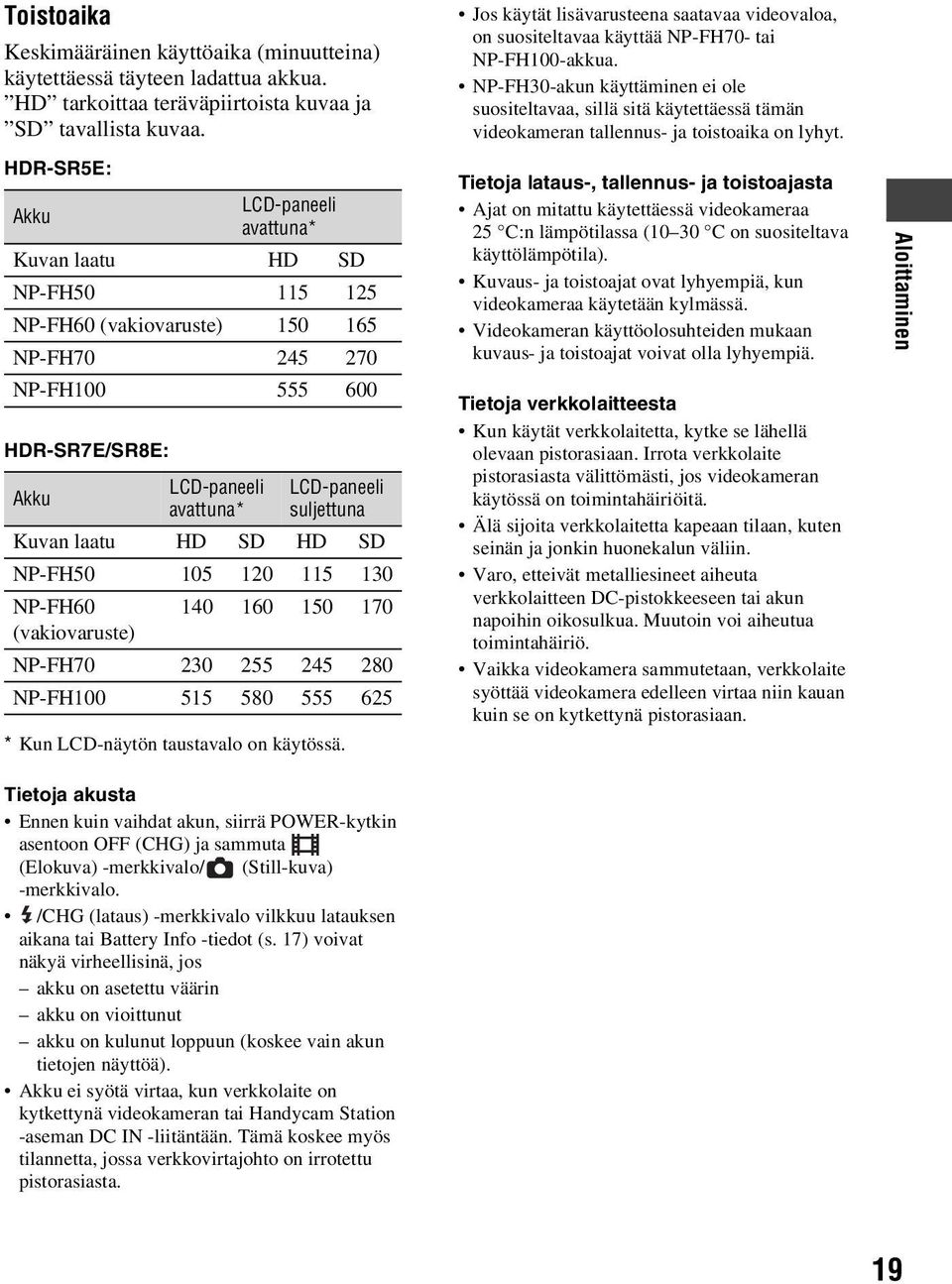

19 Toistoaika Keskimääräinen käyttöaika (minuutteina) käytettäessä täyteen ladattua akkua. HD tarkoittaa teräväpiirtoista kuvaa ja SD tavallista kuvaa. HDR-SR5E: Akku LCD-paneeli avattuna* Kuvan laatu HD SD NP-FH NP-FH60 (vakiovaruste) NP-FH NP-FH HDR-SR7E/SR8E: Akku LCD-paneeli LCD-paneeli avattuna* suljettuna Kuvan laatu HD SD HD SD NP-FH NP-FH (vakiovaruste) NP-FH NP-FH * Kun LCD-näytön taustavalo on käytössä. Jos käytät lisävarusteena saatavaa videovaloa, on suositeltavaa käyttää NP-FH70- tai NP-FH100-akkua. NP-FH30-akun käyttäminen ei ole suositeltavaa, sillä sitä käytettäessä tämän videokameran tallennus- ja toistoaika on lyhyt. Tietoja lataus-, tallennus- ja toistoajasta Ajat on mitattu käytettäessä videokameraa 25 C:n lämpötilassa (10 30 C on suositeltava käyttölämpötila). Kuvaus- ja toistoajat ovat lyhyempiä, kun videokameraa käytetään kylmässä. Videokameran käyttöolosuhteiden mukaan kuvaus- ja toistoajat voivat olla lyhyempiä. Tietoja verkkolaitteesta Kun käytät verkkolaitetta, kytke se lähellä olevaan pistorasiaan. Irrota verkkolaite pistorasiasta välittömästi, jos videokameran käytössä on toimintahäiriöitä. Älä sijoita verkkolaitetta kapeaan tilaan, kuten seinän ja jonkin huonekalun väliin. Varo, etteivät metalliesineet aiheuta verkkolaitteen DC-pistokkeeseen tai akun napoihin oikosulkua. Muutoin voi aiheutua toimintahäiriö. Vaikka videokamera sammutetaan, verkkolaite syöttää videokamera edelleen virtaa niin kauan kuin se on kytkettynä pistorasiaan. Aloittaminen Tietoja akusta Ennen kuin vaihdat akun, siirrä POWER-kytkin asentoon OFF (CHG) ja sammuta (Elokuva) -merkkivalo/ (Still-kuva) -merkkivalo. /CHG (lataus) -merkkivalo vilkkuu latauksen aikana tai Battery Info -tiedot (s. 17) voivat näkyä virheellisinä, jos akku on asetettu väärin akku on vioittunut akku on kulunut loppuun (koskee vain akun tietojen näyttöä). Akku ei syötä virtaa, kun verkkolaite on kytkettynä videokameran tai Handycam Station -aseman DC IN -liitäntään. Tämä koskee myös tilannetta, jossa verkkovirtajohto on irrotettu pistorasiasta. 19

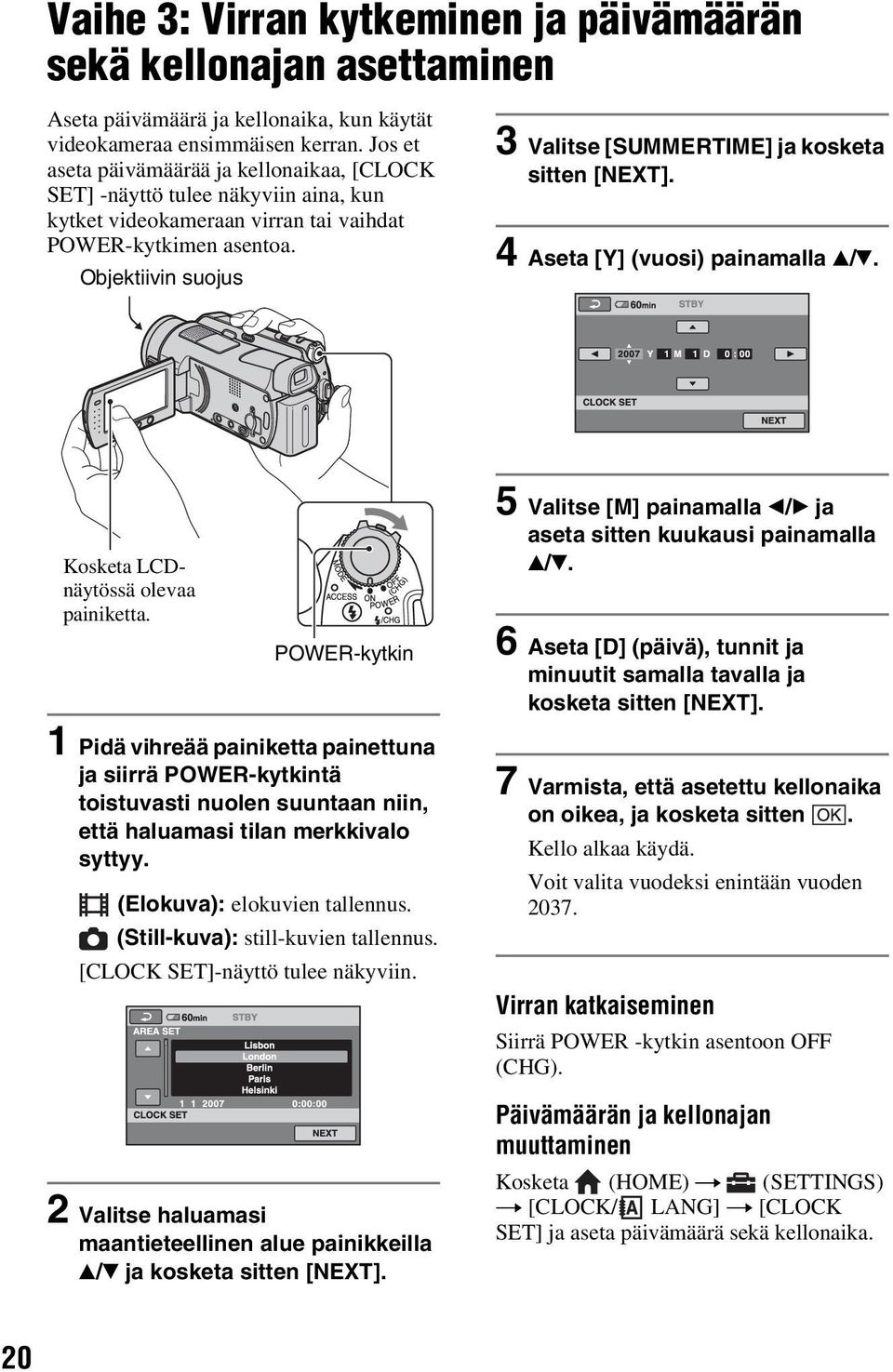

20 Vaihe 3: Virran kytkeminen ja päivämäärän sekä kellonajan asettaminen Aseta päivämäärä ja kellonaika, kun käytät videokameraa ensimmäisen kerran. Jos et aseta päivämäärää ja kellonaikaa, [CLOCK SET] -näyttö tulee näkyviin aina, kun kytket videokameraan virran tai vaihdat POWER-kytkimen asentoa. Objektiivin suojus 3 Valitse [SUMMERTIME] ja kosketa sitten [NEXT]. 4 Aseta [Y] (vuosi) painamalla v/v. Kosketa LCDnäytössä olevaa painiketta. POWER-kytkin 5 Valitse [M] painamalla b/b ja aseta sitten kuukausi painamalla v/v. 6 Aseta [D] (päivä), tunnit ja minuutit samalla tavalla ja kosketa sitten [NEXT]. 1 Pidä vihreää painiketta painettuna ja siirrä POWER-kytkintä toistuvasti nuolen suuntaan niin, että haluamasi tilan merkkivalo syttyy. (Elokuva): elokuvien tallennus. (Still-kuva): still-kuvien tallennus. [CLOCK SET]-näyttö tulee näkyviin. 2 Valitse haluamasi maantieteellinen alue painikkeilla v/v ja kosketa sitten [NEXT]. 7 Varmista, että asetettu kellonaika on oikea, ja kosketa sitten. Kello alkaa käydä. Voit valita vuodeksi enintään vuoden Virran katkaiseminen Siirrä POWER -kytkin asentoon OFF (CHG). Päivämäärän ja kellonajan muuttaminen Kosketa (HOME) t (SETTINGS) t [CLOCK/ LANG] t [CLOCK SET] ja aseta päivämäärä sekä kellonaika. 20

21 Jos videokameraa ei käytetä noin 3 kuukauteen, sen sisällä olevan akun varaus purkautuu ja päivämäärän ja kellonajan asetukset voivat kadota muistista. Jos näin käy, lataa akku ja aseta päivämäärä ja kellonaika uudelleen (s. 104). Virran kytkemisen jälkeen kestää muutaman sekunnin, ennen kuin videokamera on valmis kuvaukseen. Videokameraa ei voi käyttää tänä aikana. Objektiivin suojus avautuu automaattisesti, kun virta kytketään. Se sulkeutuu, kun toistonäyttö valitaan tai virta katkaistaan. Tehdasasetuksena on, että jos videokameraa ei käytetä noin 5 minuuttiin, siitä katkeaa automaattisesti virta akun säästämiseksi ([A.SHUT OFF], s. 75). Vaihe 4: Asetusten valitseminen ennen kuvauksen aloittamista LCD-paneelin säätäminen Avaa LCD-paneeli 90 asteen kulmaan videokameraan (1) nähden ja käännä paneeli sitten sopivaan asentoon kuvausta tai toistoa varten (2). 290 astetta (enintään) 190 astetta videokameraan Aloittaminen z Vihjeitä Päivämäärä ja kellonaika eivät näy kuvauksen aikana, mutta ne tallentuvat automaattisesti kiintolevylle ja voidaan näyttää toiston aikana (katso sivu 70, kohta [DATA CODE]). Jos haluat tietoja aikavyöhykkeistä, katso sivu 97. Jos kosketuspaneelin painikkeet eivät toimi oikein, säädä kosketuspaneelia (CALIBRATION) (s. 103). Kielen asetuksen muuttaminen Kuvaruutunäyttöjen tekstin kielen voi vaihtaa. Valitse näytön kieli koskettamalla (HOME) t (SETTINGS) t [CLOCK/ LANG] t [ LANGUAGE SET] (s. 74) astetta (enintään) LCD-näytön taustavalon sammuttaminen akun säästämiseksi Pidä DISP/BATT INFO -painiketta painettuna, kunnes tulee näkyviin. Tämä asetus on kätevä, jos käytät videokameraa kirkkaassa ympäristössä tai haluat säästää akkuvirtaa. Tämä asetus ei vaikuta tallennettavaan kuvaan. Voit kytkeä LCD-näytön taustavalon käyttöön pitämällä DISP/BATT INFO -painiketta painettuna muutaman sekunnin, kunnes poistuu näkyvistä. Varo painamasta LCD-näytön alareunassa olevia painikkeita, kun avaat LCD-paneelin tai muutat sen asentoa. z Vihjeitä DISP/BATT INFO Jos avaat LCD-paneelin 90 asteen kulmaan videokameraan nähden ja käännät sitä sen jälkeen 180 astetta objektiivin puolelle, voit sulkea LCD-paneelin niin, että LCD-näyttö on ulospäin. Tämä on kätevää toiston aikana. 21

22 Kosketa (HOME) t (SETTINGS) t [SOUND/DISP SET] t [LCD BRIGHT] (s. 72) ja säädä LCD-näytön kirkkautta. Tiedot tulevat näkyviin tai poistuvat näkyvistä (näkyvissä y eivät näkyvissä) kullakin painikkeen DISP/BATT INFO painalluksella. Etsimen säätäminen (HDR-SR7E/SR8E) Voit sulkea LCD-näytön ja käyttää etsintä, jos haluat säästää akkuvirtaa tai jos LCD-näytössä näkyvä kuva on huono. Etsin Etsimen objektiivin säätövipu Säädä, kunnes kuva on tarkka. z Vihjeitä Voit säätää etsimen taustavalon kirkkautta koskettamalla (HOME) t (SETTINGS) t [SOUND/DISP SET] t [VF B.LIGHT] (s. 72). Käsihihnan kiinnittäminen Kiinnitä käsihihna ja pitele videokameraa oikein. 22

23 Kuvaus/toisto Helppo kuvaus ja toisto (Easy Handycam -käyttö) Easy Handycam -tilassa videokamera määrittää lähes kaikki asetukset automaattisesti niin, että käyttäjä voi keskittyä kuvaukseen tai toistoon asetuksia muuttamatta. Näytön tekstin koko on lisäksi tavallista suurempi. Elokuvien tallentaminen 1 Siirrä POWER-kytkintä G nuolen suuntaan niin, että (Elokuva) -merkkivalo syttyy. 2 Paina EASY A. tulee LCD-näyttöön. Jos POWER-kytkin on asennossa OFF (CHG), pidä vihreää painiketta painettuna ja käännä kytkintä. Still-kuvien tallentaminen Oletusasetus on, että still-kuvat tallennetaan kiintolevylle. Still-kuvien tallennusvälineeksi voi muuttaa Memory Stick Duo -kortin (s. 31). 1 Siirrä POWER-kytkintä G nuolen suuntaan niin, että (still-kuva) -merkkivalo syttyy. Kuvaus/toisto 3 Aloita kuvaus painamalla START/ STOP H (tai E).* 2 Paina EASY A. tulee LCD-näyttöön. [STBY] b [REC] Kun haluat pysäyttää tallentamisen, paina START/STOP uudelleen. 3 Säädä tarkennusta painamalla painiketta PHOTO F kevyesti A (kuuluu äänimerkki). Paina painike sitten pohjaan B (kuuluu suljinääni).** Vilkkuu b Jää palamaan * Tallennustilana on pysyvästi SP (s. 63). ** [ QUALITY]-asetuksena on pysyvästi [FINE] (s. 68). 23

24 Tallennettujen elokuvien/still-kuvien katseleminen 1 Kytke videokameraan virta kääntämällä POWER-kytkintä G. 2 Paina (VIEW IMAGES) I (tai D). VISUAL INDEX -näyttö tulee LCD-näyttöön (pienoiskuvien tulo näkyviin voi kestää jonkin aikaa). Paluu kuvausnäyttöön Edelliset 6 kuvaa Näkyy kussakin välilehdessä viimeksi toistetun/tallennetun kuvan päällä ( Memory Stick Duo -korttiin tallennetuissa still-kuvissa B). Kuvien haku päivämäärän mukaan (s. 38) Seuraavat 6 kuvaa Paluu kuvausnäyttöön 1 : teräväpiirtoisten HD (High Definition) -elokuvien näyttö.* 2 : kiintolevylle tallennettujen still-kuvien näyttö. 3 : Memory Stick Duo -korttiin tallennettujen still-kuvien näyttö. * ilmaisee tavalliset SD (Standard Definition) -elokuvat. Toisto INDEX-näytöstä Paina (Film Roll Index) J tai kosketa (HOME) t (VIEW IMAGES) t [ INDEX]. z Vihjeitä Kuvan laatua voi muuttaa koskettamalla (HOME) t (SETTINGS) t [VIEW IMAGES SET] t [ / INDEX SET]. 24

25 3 Aloita toisto. Elokuvat: Kosketa - tai -välilehteä ja sitten toistettavaa elokuvaa. Paluu (VISUAL INDEX -näyttöön) Vaihto toisto- tai taukotilaan kosketettaessa Nykyisen/ edellisen elokuvan alku Pysäytys (siirtyminen VISUAL INDEX -näyttöön) * [DATA CODE] -asetuksena on pysyvästi [DATE/TIME] (s. 70). Seuraava elokuva Tallennuspäivämäärä ja -aika* Taakse-/eteenpäin Kuvaus/toisto z Vihjeitä Kun valittu elokuva on toistettu kokonaan, VISUAL INDEX -näyttö tulee jälleen näkyviin. Toistonopeutta voi hidastaa koskettamalla / taukotilan aikana. Äänenvoimakkuutta voi säätää koskettamalla (HOME) t (SETTINGS) t [SOUND SETTINGS] t [VOLUME] ja koskettamalla sitten /. Still-kuvat: Kosketa - tai -välilehteä ja valitse sitten haluamasi still-kuva. Paluu (VISUAL INDEX -näyttöön) Diaesitys (s. 38) Siirtyminen VISUAL INDEX -näyttöön Tallennuspäivämäärä ja -aika* Edellinen/seuraava * [DATA CODE] -asetuksena on pysyvästi [DATE/TIME] (s. 70). 25

26 Easy Handycam -toiminnon poistaminen käytöstä Paina EASY A uudelleen. LCD-näytöstä. poistuu Valikkoasetukset Easy Handycam -tilan käytön aikana Tuo muutettavissa olevien asetusten valikkotoiminnot näkyviin painamalla (HOME) C (tai B) (s. 12, 61). Useimmat valikkotoiminnot palautuvat automaattisesti oletusasetuksiinsa. Joidenkin valikkotoimintojen asetuksia ei voi muuttaa. Jos haluat lisätietoja, katso sivu 85. (OPTION) -valikkoa ei voi käyttää. Poista Easy Handycam -tila käytöstä, jos haluat lisätä tehosteita kuviin tai muuttaa asetuksia. Toimimattomat painikkeet Easy Handycam -tilassa Easy Handycam -tilaa käytettäessä ei voida käyttää joitakin painikkeita/toimintoja, koska vastaavat asetukset on määritetty automaattisesti (s. 85). Jos valitset toiminnon, jota ei voi käyttää, näyttöön saattaa tulla ilmoitus [Invalid during Easy Handycam operation]. 26

27 Kuvaaminen (HOME) A (HOME) D PHOTO E Objektiivin suojus Avautuu automaattisesti, kun virta kytketään. START/STOP B ACCESS-merkkivalo (kiintolevy) POWER-kytkin C START/ STOP F Kuvaus/toisto (Elokuva) -merkkivalo/ (Still-kuva) -merkkivalo /CHG (lataus) -merkkivalo Jos ACCESS-merkkivalo palaa tai vilkkuu kuvauksen lopettamisen jälkeen, datan tallennus kiintolevylle tai Memory Stick Duo -korttiin on vielä meneillään. Suojaa videokamera iskuilta ja tärinältä äläkä irrota akkua tai verkkolaitetta. Jatkuvan tallennuksen enimmäisaika on noin 13 tuntia. Kun elokuvatiedoston koko ylittää 2 gigatavun (Gt) rajan, videokamera luo automaattisesti seuraavan tiedoston. z Vihjeitä Vapaan kiintolevytilan määrän voi tarkistaa koskettamalla (HOME) t (MANAGE HDD/MEMORY) t [ INFO] (s. 58). 27

28 Elokuvien kuvaaminen Videokameran kiintolevylle voi tallentaa elokuvia. Jos haluat tietoja tallennusajasta, katso sivu Siirrä POWER-kytkintä C nuolen suuntaan niin, että (Elokuva) -merkkivalo syttyy. 2 Paina START/STOP B (tai F). Still-kuvien kuvaaminen Oletusasetus on, että still-kuvat tallennetaan kiintolevylle. Jos haluat tallentaa still-kuvat Memory Stick Duo -korttiin, muuta tallennusvälineen asetusta (s. 31). Jos haluat tietoja tallennettavien still-kuvien määrästä, katso sivu Siirrä POWER-kytkintä C, kunnes (Still-kuva) -merkkivalo syttyy. [STBY] t [REC] 2 Säädä tarkennusta painamalla painiketta PHOTO E kevyesti A (kuuluu äänimerkki). Paina painike sitten pohjaan B (kuuluu suljinääni). Pysäytä kuvaaminen painamalla uudelleen START/STOP B (tai F). Vilkkuu b Jää palamaan tulee kohdan / viereen. Kun poistuu näkyvistä, kuva on tallennettu. Memory Stick Duo -korttiin ei voi tallentaa elokuvia. Jos haluat tietoja still-kuvien tallennusvälineen muuttamisesta, katso sivu z Vihjeitä tulee näkyviin, kun [ INDEX SET] -asetuksena on [ON] (oletusasetus) elokuvan kuvauksen aikana (s. 67). Kuvaustilaa voi vaihtaa koskettamalla (HOME) D (tai A) t (CAMERA) t [MOVIE] tai [PHOTO]. Jos haluat lisätietoja laadukkaiden still-kuvien tallentamisesta elokuvan kuvaamisen aikana, katso sivu 30.

29 Zoomaus Kuvaa voi suurentaa zoomausvivulla tai LCD-näytön alapuolella olevilla zoomauspainikkeilla 10-kertaiseksi alkuperäiseen verrattuna. Tilaäänen tallennus (5.1-kanavainen äänitys) Dolby Digital 5.1ch -tilaäänen tallennus on mahdollista, kun äänityksessä käytetään sisäistä mikrofonia. Kun elokuva toistetaan laitteella, joka tukee 5.1-kanavaista äänentoistoa, voit nauttia luonnollisesta tilaäänestä. Sisäinen mikrofoni Laaja näkymä: (laajakulma) Kuvaus/toisto Dolby Digital 5.1 Creator, 5.1-kanavainen tilaääni Sanasto (s. 116) Lähikuvaus: (telekuvaus) Voit zoomata hitaasti siirtämällä zoomausvipua vain hieman. Voit zoomata nopeasti siirtämällä vipua enemmän. Pidä sormi zoomausvivulla. Jos otat sormen pois zoomausvivulta, saattaa myös vivun toimintaääni tallentua. Zoomausnopeutta ei voi muuttaa LCD-näytön alapuolella olevien zoomauspainikkeiden avulla. Videokameran ja kuvauskohteen välinen vähimmäisetäisyys, joka säilyttää vielä kuvan tarkkuuden, on laajakulma-asennossa noin 1 cm ja teleasennossa noin 80 cm. Videokameralla toistettaessa 5.1-kanavainen ääni muunnetaan 2-kanavaiseksi. Jos haluat kuunnella 5.1-kanavaisella tilaäänellä varustetun teräväpiirtoisen HD (High Definition) -elokuvan tilaääntä, tarvitset AVCHD-järjestelmän ja 5.1-kanavaisen tilaäänen kanssa yhteensopivan laitteen. Voit luoda tietokoneen ja vakiovarusteisiin sisältyvän ohjelmiston avulla levyn, joka sisältää videokameralla tallennetut elokuvat. Kun toistat levyä 5.1-kanavaisella äänentoistolaitteistolla, voit nauttia tilaäänentoistosta. näkyy näytössä 5.1-kanavaisen tallennuksen/toiston aikana. z Vihjeitä Voit käyttää [DIGITAL ZOOM] -toimintoa (s. 65), jos haluat käyttää elokuvien kuvauksessa zoomausta, jonka kerroin on suurempi kuin

30 Salaman käyttäminen Salama Laadukkaiden still-kuvien sieppaus elokuvan tallennuksen aikana (Dual Rec) Voit tallentaa laadukkaita still-kuvia tallentaessasi elokuvaa kiintolevylle. /CHG (lataus) -merkkivalo 30 Valitse sopiva asetus painamalla (salama) toistuvasti. Ei ilmaisinta (automaattinen salama): salama välähtää automaattisesti, kun ympäristön valo ei riitä. r (pakotettu salama): salama välähtää aina ympäristön valaistuksesta riippumatta. r (ei salamaa): kuvaus ilman salamaa. Suositeltava etäisyys kuvauskohteeseen käytettäessä videokameran omaa salamaa on noin 0,3 2,5 m. Poista pöly salaman pinnalta ennen sen käyttöä. Lämmön aiheuttama värjäytyminen tai valon edessä oleva pöly voi heikentää salaman tehoa. /CHG (lataus) -merkkivalo vilkkuu salaman latautuessa ja jää palamaan, kun akun lataus on päättynyt. Jos käytät salamaa kirkkaassa valaistuksessa kuvatessasi esimerkiksi taustavalaistua kohdetta, salamasta ei välttämättä ole apua. Salama ei toimi lisäobjektiivia (lisävaruste) tai suodatinta (lisävaruste) käytettäessä. z Vihjeitä Voit muuttaa salaman kirkkautta [FLASH LEVEL] -asetuksella (s. 66) ja ehkäistä kuvattavien henkilöiden punasilmäisyyttä [REDEYE REDUC] -asetuksella (s. 66). 1 Siirrä POWER-kytkintä, kunnes (Elokuva) -merkkivalo syttyy, ja aloita elokuvan tallennus painamalla START/STOP. 2 Paina PHOTO-painike pohjaan. Elokuvan tallennuksen aloittamisen jälkeen ja ennen sen lopettamista elokuvasta voi valita enintään 3 kuvaa still-kuviksi. Oranssit ruudut ilmaisevat tallennettujen kuvien määrän. Kun tallennus on päättynyt, väri muuttuu oranssiksi. 3 Pysäytä elokuvan tallennus painamalla START/STOP. Otetut still-kuvat tulevat näkyviin yksitellen, ja ne tallennetaan. Kun poistuu näkyvistä, kuva on tallennettu. Kun tallennat still-kuvia Memory Stick Duo -korttiin, älä poista Memory Stick Duo -korttia, ennen kuin elokuvan tallennus on päättynyt ja still-kuvat tallennettu korttiin. Salamaa ei voi käyttää Dual Rec -toiminnon käytön aikana. z Vihjeitä Kun POWER-kytkin on asennossa (Elokuva), still-kuvien koot ovat seuraavat: 2,3M (16:9 (laajakuva)) tai 1,7M (4:3) (HDR-SR5E)

31 4,6M (16:9 (laajakuva)) tai 3,4M (4:3) (HDR-SR7E/SR8E). Still-kuvia voi tallentaa tallennustaukotilan aikana samoin kuin silloin, kun -merkkivalo (Still-kuva) palaa. Kuvauksessa voi käyttää myös salamaa. Memory Stick Duo -kortin poistaminen Avaa LCD-paneeli ja paina sitten kevyesti Memory Stick Duo -korttia kerran sisään päin. Still-kuvien tallentaminen Memory Stick Duo -korttiin Still-kuvien tallennusvälineeksi voi asettaa Memory Stick Duo -kortin. Oletusasetus on, että still-kuvat tallennetaan videokameran kiintolevylle. Voit käyttää vain Memory Stick Duo -kortteja, joissa on - tai -merkintä (s. 99). Kun ACCESS-merkkivalo palaa tai vilkkuu, videokamera lukee dataa kortista tai tallentaa siihen dataa. Älä ravistele tai naputtele videokameraa, katkaise virtaa, poista Memory Stick Duo -korttia tai irrota akkua. Muutoin kuvadata voi vahingoittua. Jos asetat Memory Stick Duo -kortin korttipaikkaan väärin päin, Memory Stick Duo -kortti, Memory Stick Duo -korttipaikka tai kuvadata voi vahingoittua. z Vihjeitä Tallennettavissa olevien kuvien määrä määräytyy kuvanlaadun ja kuvakoon perusteella. Jos haluat lisätietoja, katso sivu 68. Kuvaus/toisto Kortinkäyttövalo ( Memory Stick Duo ) 3 Kuvaaminen pimeissä paikoissa (NightShot) Avaa LCD-paneeli. Aseta Memory Stick Duo -kortti Memory Stick Duo -paikkaan oikein päin niin, että kortti napsahtaa paikalleen. Still-kuvien tallennusvälineen muuttaminen 1 Kosketa kuvausnäytössä (OPTION) t -välilehti t [STILL MEDIA]. 2 Valitse tallennusväline, johon haluat tallentaa still-kuvat, ja kosketa sitten. Videokamera palaa tallennusvalmiustilaan. Jos valitset [MEMORY STICK], tulee näyttöön. Infrapunaportti Aseta NIGHTSHOT-kytkin asentoon ON ( tulee näkyviin). NightShot- ja Super NightShot -toiminnot käyttävät infrapunavaloa. Älä siksi peitä infrapunaporttia sormilla tai millään esineillä. Irrota lisäobjektiivi (lisävaruste). 31

32 Säädä tarkennusta manuaalisesti ([FOCUS], s. 78), jos automaattitarkennus ei onnistu. Älä käytä toimintoja NightShot ja Super NightShot kirkkaissa paikoissa. Muutoin voi aiheutua toimintahäiriö. z Vihjeitä Jos haluat tallentaa kuvan tavallista kirkkaampana, käytä Super NightShot -toimintoa (s. 82). Kohteen alkuperäiset värit tallentuvat tavallista luonnollisempina käytettäessä Color Slow Shutter -toimintoa (s. 82). Taustavalaistujen kohteiden valotuksen säätäminen Nopean liikkeen tallentaminen hitaana (SMTH SLW REC) Nopeasti liikkuvia kohteita, joita ei voida kuvata tavallisilla kuvaustoiminnoilla, voidaan kuvata hidastettuina noin 3 sekunnin ajan. Tämä on kätevää kuvattaessa nopeaa toimintaa, kuten golf- tai tennislyöntiä. 1 Kytke videokameraan virta siirtämällä POWER-kytkintä. 2 Kosketa (HOME) t (CAMERA) t [SMTH SLW REC]. Jos haluat säätää taustavalaistun kohteen valotusta, paina BACK LIGHT niin, että tulee näyttöön.. Voit poistaa taustavalokorjauksen käytöstä painamalla BACK LIGHT uudelleen. Kuvaaminen peilikuvatilassa 3 Paina START/STOP. Noin 3 sekunnin elokuva tallennetaan 12 sekunnin hidastetuksi elokuvaksi. [Recording...] poistuu näytöstä, kun tallennus on valmis. Poista hidastettu tallennus käytöstä koskettamalla. Asetuksen muuttaminen Kosketa (OPTION) t -välilehti ja valitse sitten muutettava asetus. [TIMING] Valitse START/STOP-painikkeen painamisen jälkeinen tallennuksen aloitushetki. Oletusasetus on [3sec AFTER]. 32 Avaa LCD-paneeli 90 asteen kulmaan videokameraan nähden (1) ja käännä paneelia sitten 180 astetta objektiivin puolelle (2). z Vihjeitä LCD-näyttöön tulee peilikuva kuvauskohteesta, mutta kuva tallentuu normaalisti. [3sec AFTER] [3sec BEFORE]

33 [RECORD SOUND] Valitse [ON] ( ), jos haluat lisätä esimerkiksi keskustelun tai muut äänet hidastettuun kuvaan (oletusasetus on [OFF]). Videokamera tallentaa ääntä noin 12 sekunnin ajan, kun [Recording...] on näkyvissä vaiheessa 3. Ääntä ei voi tallentaa, kun kuvataan noin 3 sekunnin pituista elokuvaa. [SMTH SLW REC] -toiminnolla kuvattu kuva ei ole yhtä hyvälaatuista kuin tavallisella kuvaustoiminnolla kuvattu. CAM CTRL -pyörään sijoitettavissa olevat toiminnot [FOCUS] (s. 78) [EXPOSURE] (s. 79) [AE SHIFT] (s. 64) [WB SHIFT] (s. 64) Valikkotoimintojen määrittäminen CAM CTRL -pyörään 1 Paina MANUAL-painiketta muutama sekunti. [DIAL SETTING]-näyttö tulee näkyviin. Kuva-asetusten ohjaus CAM CTRL -pyörällä (HDR-SR7E/ SR8E) CAM CTRL -pyörään voi määrittää yhden usein tarvittavan valikkotoiminnon. Koska oletusasetus on, että tarkennuksen säätö on sijoitettu CAM CTRL -pyörään, seuraavassa on kuvattu tarkennuksen säätäminen pyörän avulla. MANUAL CAM CTRL -pyörä 1 Ota manuaalinen säätötila käyttöön painamalla MANUAL. MANUAL-painikkeen painaminen vaihtelee asetustilaa automaattisen ja manuaalisen välillä. 2 Säädä tarkennusta kääntämällä CAM CTRL -pyörää. 2 Valitse määritettävä toiminto kääntämällä CAM CTRL -pyörää. 3 Paina MANUAL. DIAL SETTING Manuaaliset asetukset säilyvät, vaikka muuttaisit CAM CTRL -pyörään sijoitettua toimintoa. Jos kuitenkin määrität [EXPOSURE]-asetuksen sen jälkeen, kun olet määrittänyt [AE SHIFT] -asetuksen manuaalisesti, [EXPOSURE]-asetus ohittaa [AE SHIFT] -asetuksen. Jos valitset vaihtoehdon [RESET] vaiheessa 2, kaikki manuaalisesti asetetut toiminnot palautuvat oletusasetusten mukaisiksi. z Vihjeitä CAM CTRL -pyörään sijoitetut toiminnot toimivat samalla tavalla kuin valikkotoiminnot. Valikkotoiminnot voi sijoittaa CAM CTRL -pyörään myös koskettamalla (HOME) t (SETTINGS) t [MOVIE SETTINGS]/[PHOTO SETTINGS] t [DIAL SETTING] (s. 67). Kuvaus/toisto 33

34 Kuvaus/toisto Toisto Objektiivin suojus Sulkeutuu, kun INDEX-näyttö tulee näkyviin Zoomausvipu D POWER-kytkin E (HOME) A (HOME) B (VIEW IMAGES) F (VIEW IMAGES) C (Film Roll Index) G 1 Kytke videokameraan virta kääntämällä POWER-kytkintä E. 2 Tuo haluamasi INDEX-näyttö näkyviin. Toisto VISUAL INDEX -näytöstä Paina (VIEW IMAGES) F-painiketta (tai C)-painiketta. VISUAL INDEX -näyttö tulee LCD-näyttöön (pienoiskuvien tulo näkyviin voi kestää jonkin aikaa). Paluu kuvausnäyttöön Edelliset 6 kuvaa Seuraavat 6 kuvaa Näkyy viimeksi toistetun/tallennetun kuvan päällä välilehdessä (B, jos kuva on Memory Stick Duo -korttiin tallennettu still-kuva) Kuvien valitseminen päivämäärän mukaan (s. 38) Paluu kuvausnäyttöön (OPTION) 1 : teräväpiirtoisten HD (High Definition) -elokuvien näyttö.* 34

35 2 : kiintolevylle tallennettujen still-kuvien näyttö. 3 : Memory Stick Duo -korttiin tallennettujen still-kuvien näyttö. * ilmaisee tavalliset SD (Standard Definition) -elokuvat. z Vihjeitä Toistettavan elokuvan kuvan laatua voi muuttaa koskettamalla (OPTION) t -välilehti t [ / INDEX SET] - tai -välilehden INDEX-näytössä. VISUAL INDEX -näytön kuvien määrää voi muuttaa (6 y 12) liikuttamalla zoomausvipua D. Tämän määrän voi lukita koskettamalla (HOME) t (SETTINGS) t [VIEW IMAGES SET] t [ DISPLAY] (s. 71). Toisto Film Roll Index -näytöstä Paina (Film Roll Index) G. [ INDEX] -näyttö tulee näkyviin muutaman sekunnin kuluttua (pienoiskuvien tulo näkyviin voi kestää jonkin aikaa). Elokuvat voidaan jakaa asetetun ajan mukaan, ja kunkin osan ensimmäinen otos näkyy INDEX-näytössä. Elokuvan toiston voi aloittaa valitusta pienoiskuvasta. Edellisen/seuraavan pienoiskuvan näyttäminen Kuvaus/toisto Paluu kuvausnäyttöön Edellinen otos Elokuvien valitseminen päivämäärän mukaan (s. 38) Seuraava otos (OPTION) [ INDEX] on käytettävissä vain elokuville. z Vihjeitä Toistettavan elokuvan kuvan laatua voi muuttaa koskettamalla (OPTION) t [ / INDEX SET] - tai -välilehden INDEX-näytössä. Valitse kesto koskettamalla (OPTION) t [ INTERVAL SET]. 35

36 3 Aloita toisto. Elokuvien toisto Kun haluat toistaa elokuvia, kosketa INDEX-näytössä - tai - välilehteä. Paluu (INDEX -näyttöön) Vaihto toisto- tai taukotilaan kosketettaessa Nykyisen/edellisen otoksen alku Seuraava otos z Vihjeitä Pysäytys (siirtyminen INDEX -näyttöön) Kun valittu elokuva on toistettu kokonaan, INDEX-näyttö tulee jälleen näkyviin. Elokuvaa voi toistaa hitaasti koskettamalla / taukotilan aikana. Painikkeen / kosketus muuttaa taakse-/eteenpäin suuntautuvan toiston nopeuden noin 5-kertaiseksi, 2 kosketusta noin 10-kertaiseksi, 3 kosketusta noin 30-kertaiseksi ja 4 kosketusta noin 60-kertaiseksi. Still-kuvien katselu Taakse-/eteenpäin (OPTION) Kun haluat toistaa still-kuvia, kosketa VISUAL INDEX -näytössä -välilehteä. - tai Paluu (VISUAL INDEX -näyttöön) Diaesitys (s. 38) Siirtyminen VISUAL INDEX -näyttöön Edellinen/seuraava (OPTION) 36 Äänenvoimakkuuden säätäminen Kosketa (OPTION) t -välilehti t [VOLUME] ja säädä sitten äänenvoimakkuutta painamalla /. z Vihjeitä Toistotilaa voi muuttaa koskettamalla (HOME) t (VIEW IMAGES) t [VISUAL INDEX]/[ INDEX].

37 Toisto kasvokuvasta ([ INDEX]) Havaitut kasvokuvat näkyvät hakemistonäytössä. Elokuvan toiston voi aloittaa valitusta kasvokuvasta. 1 Kytke videokameraan virta. 2 Kosketa (HOME) t (VIEW IMAGES) t [ INDEX]. Paluu kuvausnäyttöön Toistozoomauksen käyttäminen Still-kuvia voi suurentaa noin 1,1-kertaisesta enintään 5-kertaiseksi alkuperäiseen kokoon verrattuna. Suurennusta voi muuttaa zoomausvivun tai LCD-paneelin alapuolella olevien zoomauspainikkeiden avulla. Edellinen/ seuraava otos 3 Valitse haluamasi otos koskettamalla v/v. 4 Etsi haluamasi kasvokuva koskettamalla b/b ja kosketa sitten toistettavaa kasvokuvaa. Toisto alkaa valitusta kasvokuvasta. Edellinen/ seuraava näyttö Kuvausolot voivat aiheuttaa sen, ettei kasvoja tunnisteta. Esimerkki: silmälaseja tai hattua käyttävä henkilö, tai henkilö, jonka kasvot eivät ole kameraan päin. Määritä [ INDEX SET] -asetukseksi [ON] ennen kuvausta, jotta voit toistaa kohteesta [ INDEX] (oletusasetus) (s. 67). Kasvokuvia ei tule näkyviin, ellei kasvoja ole tunnistettu. 1 Tuo näkyviin still-kuva, jota haluat suurentaa. 2 Suurenna kuvaa siirtämällä zoomausta T (tele) -suuntaan. Kuvaan tulee kehys. 3 Kosketa kuvan sitä kohtaa, jonka haluat tulevan näytössä näkyvän kehyksen keskelle. 4 Säädä suurennusta siirtämällä zoomausta W (laajakulma)- ja T (tele) -asentojen välillä. Voit poistua zoomaustilasta koskettamalla. Kuvaus/toisto z Vihjeitä Toistettavan elokuvan kuvan laatua voi muuttaa koskettamalla (OPTION) t [ / INDEX SET] [ INDEX] -näytössä. 37

38 Kuvien haku päivämäärän mukaan (päivämäärähaku) Haluttujen kuvien haku on tehokasta päivämäärän avulla. z Vihjeitä [ INDEX]/[ INDEX] -näytössä voi käyttää päivämäärähakua noudattamalla ohjeita, jotka ovat vaiheissa 3 5. Still-kuvasarjan toistaminen (diaesitys) (VIEW IMAGES) 1 Kytke videokameraan virta kääntämällä POWER-kytkintä ja paina (VIEW IMAGES). VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. 2 Jos haluat etsiä elokuvia, kosketa - tai -välilehteä. Jos haluat etsiä stillkuvia, kosketa -välilehteä. 3 Kosketa [DATE]. Kuvien tallennuspäivämäärät tulevat näyttöön. Paluu VISUAL INDEX -näyttöön Edellinen/seuraava päivä 4 Valitse haluamasi kuvan päivämäärä koskettamalla v/v. 5 Kun haluamasi kuvan valittu päivämäärä näkyy korostettuna, kosketa. Valittuna päivänä tallennetut kuvat tulevat VISUAL INDEX -näyttöön. Kosketa still-kuvan toistonäytössä. Diaesitys alkaa valitusta kuvasta. Pysäytä diaesitys koskettamalla. Voit aloittaa diaesityksen uudelleen koskettamalla uudelleen. Katsottavaa kuvaa ei voi zoomata diaesityksen aikana. z Vihjeitä Diaesityksen toiston voi aloittaa myös koskettamalla (OPTION) t -välilehti t [SLIDE SHOW] VISUAL INDEX -näytössä. Diaesityksen toiston voi asettaa jatkuvaksi valitsemalla (OPTION) t -välilehti t [SLIDE SHOW SET]. Oletusasetus on [ON] (jatkuva toisto). 38

39 Kuvan katseleminen televisiossa Liitäntätapa ja televisiossa näkyvän kuvan laatu (teräväpiirto HD (High Definition) tai tavallinen SD (Standard Definition)) määräytyvät liitettävän television tyypin ja käytettävien liitäntöjen mukaan. Käytä virtalähteenä videokameran vakiovarusteisiin sisältyvää verkkolaitetta (s. 16). Katso lisätietoja myös liitettävän laitteen käyttöohjeista. Valitse kuvattaessa [X.V.COLOR] -asetukseksi [ON], jos otosta on tarkoitus katsella x.v.coloryhteensopivassa televisiossa (s. 65). Toiston aikana joitakin television asetuksia on ehkä tarpeen säätää. Katso lisätietoja television käyttöohjeesta. Toimenpidejärjestys Kuvaus/toisto Videokameran voi liittää helposti televisioon noudattamalla LCD-näytössä näkyvää [TV CONNECT Guide] -ohjetta. Valitse televisiossa ohjelmalähteeksi se tuloliitäntä, johon videokamera on liitetty. Katso lisätietoja television käyttöohjeesta. r Liitä videokamera televisioon [TV CONNECT Guide] -ohjeen mukaan. r Valitse videokamerassa oikeat lähtösignaaliasetukset (sivu 41). Sekä Handycam Station -asemassa että videokamerassa on A/V OUT -liitännät ja COMPONENT OUT -liitännät (s. 107, 110). Liitä A/V-liitäntäkaapeli tai komponenttivideokaapeli joko Handycam Station -asemaan tai videokameraan. Jos liität A/V-liitäntäkaapelit tai komponenttivideokaapelit samanaikaisesti sekä Handycam Station -asemaan että videokameraan, kuvassa saattaa esiintyä häiriöitä. 39
