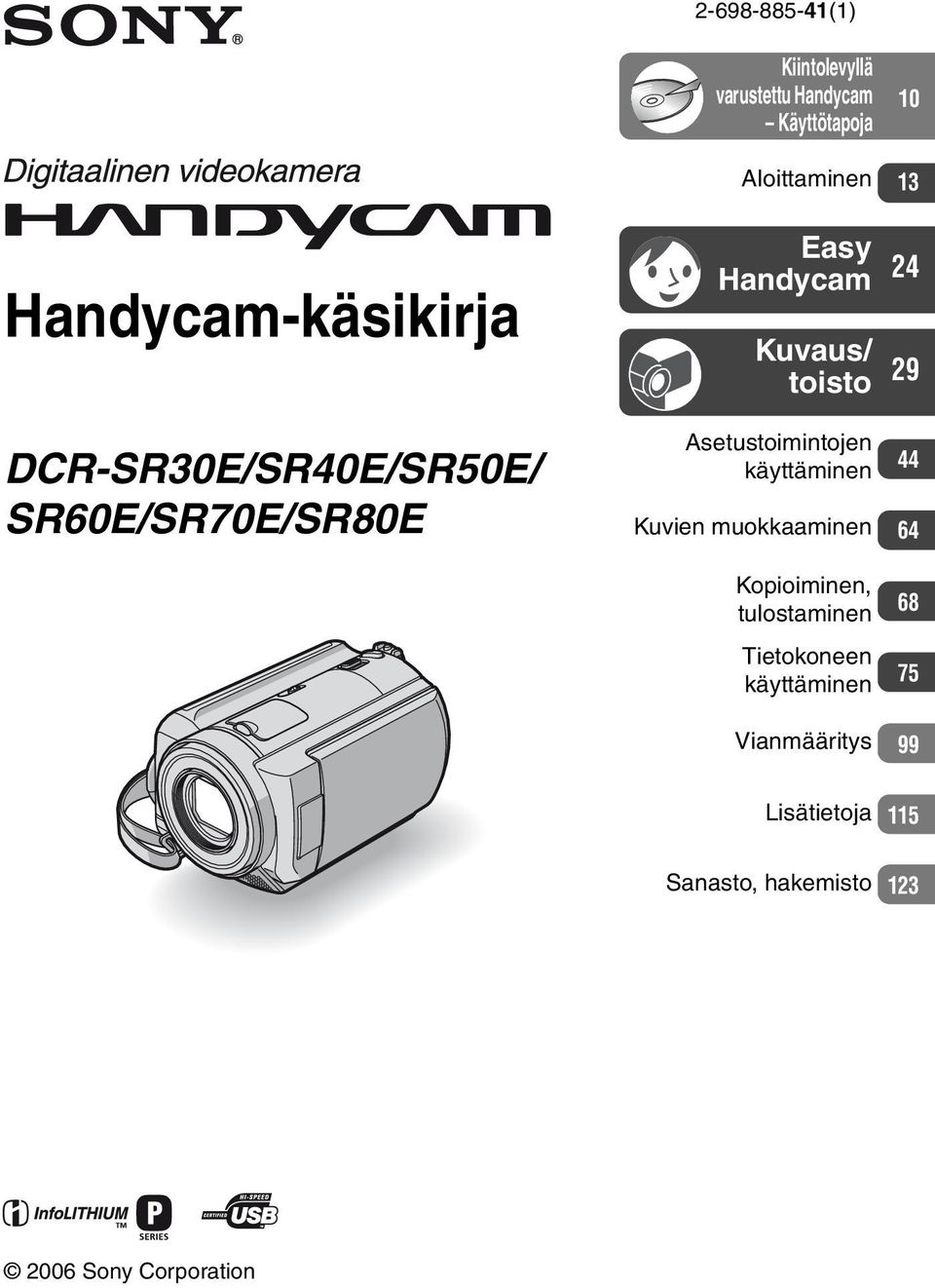

1 (1) Kiintolevyllä varustettu Handycam Käyttötapoja 10 Aloittaminen 13 Handycam-käsikirja DCR-SR30E/SR40E/SR50E/ SR60E/SR70E/SR80E Easy Handycam 24 Kuvaus/ toisto 29 Asetustoimintojen käyttäminen 44 Kuvien muokkaaminen 64 Kopioiminen, tulostaminen 68 Tietokoneen käyttäminen 75 Vianmääritys 99 Lisätietoja 115 Sanasto, hakemisto Sony Corporation

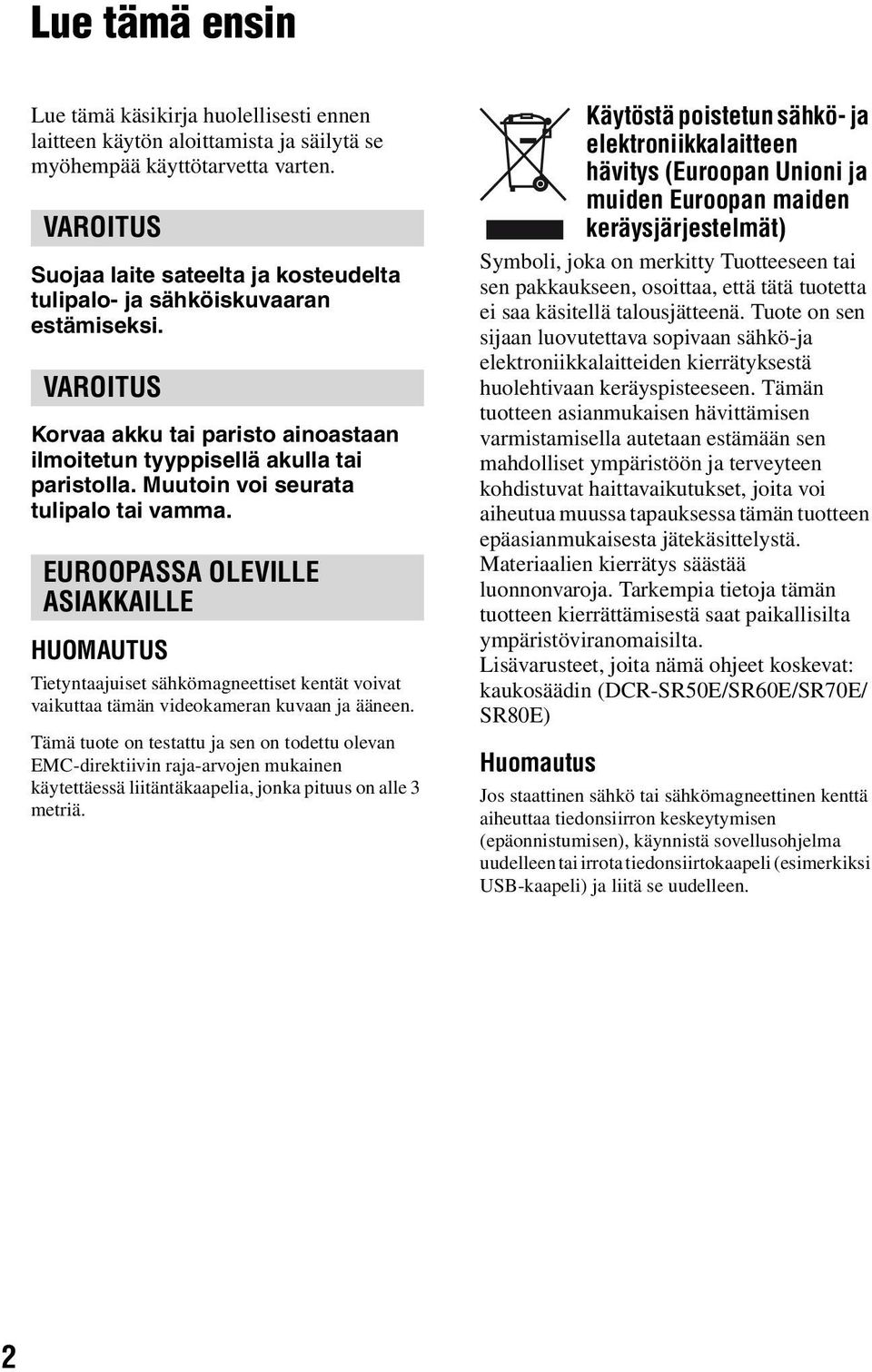

2 Lue tämä ensin Lue tämä käsikirja huolellisesti ennen laitteen käytön aloittamista ja säilytä se myöhempää käyttötarvetta varten. VAROITUS Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. VAROITUS Korvaa akku tai paristo ainoastaan ilmoitetun tyyppisellä akulla tai paristolla. Muutoin voi seurata tulipalo tai vamma. EUROOPASSA OLEVILLE ASIAKKAILLE HUOMAUTUS Tietyntaajuiset sähkömagneettiset kentät voivat vaikuttaa tämän videokameran kuvaan ja ääneen. Tämä tuote on testattu ja sen on todettu olevan EMC-direktiivin raja-arvojen mukainen käytettäessä liitäntäkaapelia, jonka pituus on alle 3 metriä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saat paikallisilta ympäristöviranomaisilta. Lisävarusteet, joita nämä ohjeet koskevat: kaukosäädin (DCR-SR50E/SR60E/SR70E/ SR80E) Huomautus Jos staattinen sähkö tai sähkömagneettinen kenttä aiheuttaa tiedonsiirron keskeytymisen (epäonnistumisen), käynnistä sovellusohjelma uudelleen tai irrota tiedonsiirtokaapeli (esimerkiksi USB-kaapeli) ja liitä se uudelleen. 2

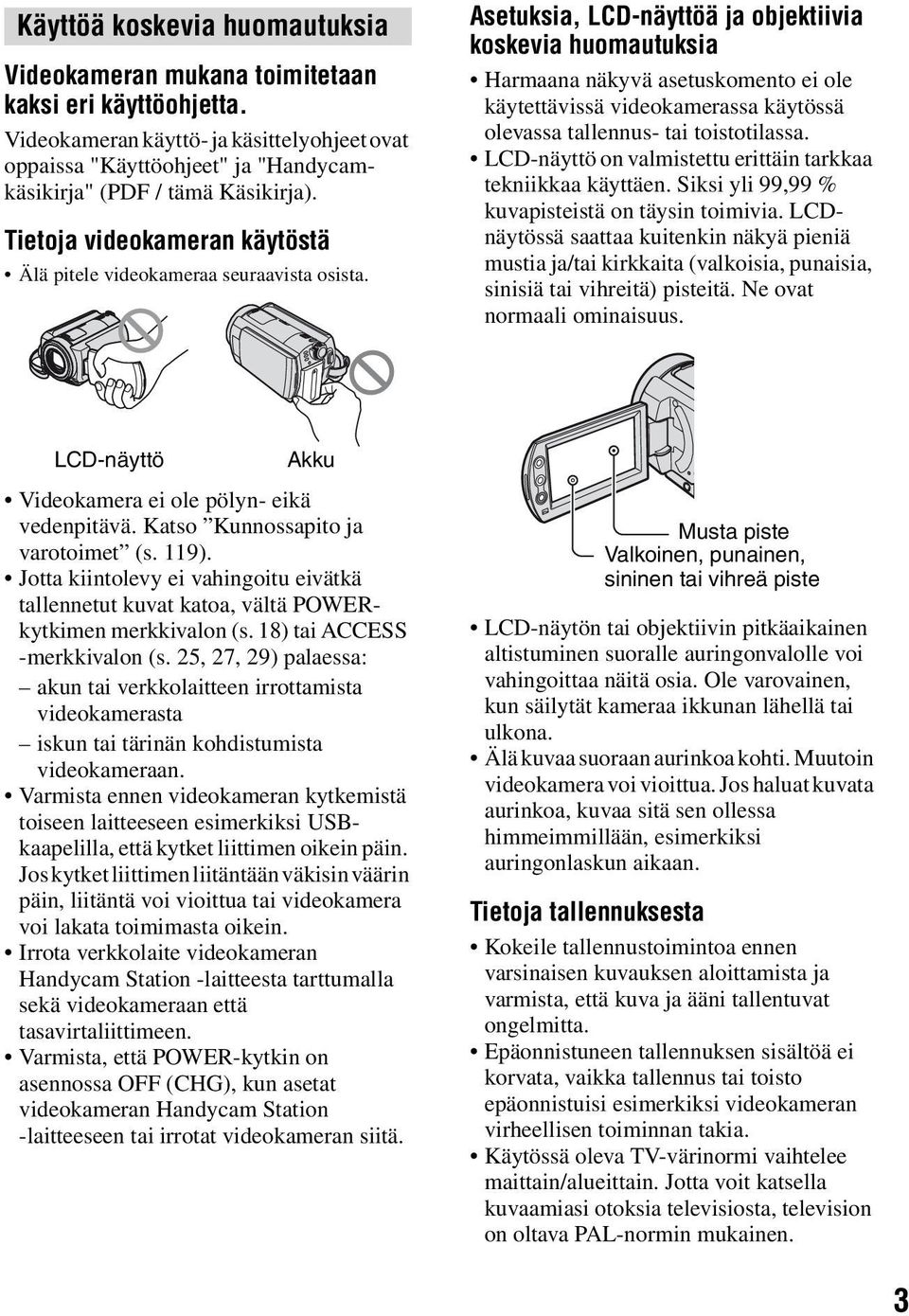

3 Käyttöä koskevia huomautuksia Videokameran mukana toimitetaan kaksi eri käyttöohjetta. Videokameran käyttö- ja käsittelyohjeet ovat oppaissa "Käyttöohjeet" ja "Handycamkäsikirja" (PDF / tämä Käsikirja). Tietoja videokameran käytöstä Älä pitele videokameraa seuraavista osista. Asetuksia, LCD-näyttöä ja objektiivia koskevia huomautuksia Harmaana näkyvä asetuskomento ei ole käytettävissä videokamerassa käytössä olevassa tallennus- tai toistotilassa. LCD-näyttö on valmistettu erittäin tarkkaa tekniikkaa käyttäen. Siksi yli 99,99 % kuvapisteistä on täysin toimivia. LCDnäytössä saattaa kuitenkin näkyä pieniä mustia ja/tai kirkkaita (valkoisia, punaisia, sinisiä tai vihreitä) pisteitä. Ne ovat normaali ominaisuus. LCD-näyttö Akku Videokamera ei ole pölyn- eikä vedenpitävä. Katso Kunnossapito ja varotoimet (s. 119). Jotta kiintolevy ei vahingoitu eivätkä tallennetut kuvat katoa, vältä POWERkytkimen merkkivalon (s. 18) tai ACCESS -merkkivalon (s. 25, 27, 29) palaessa: akun tai verkkolaitteen irrottamista videokamerasta iskun tai tärinän kohdistumista videokameraan. Varmista ennen videokameran kytkemistä toiseen laitteeseen esimerkiksi USBkaapelilla, että kytket liittimen oikein päin. Jos kytket liittimen liitäntään väkisin väärin päin, liitäntä voi vioittua tai videokamera voi lakata toimimasta oikein. Irrota verkkolaite videokameran Handycam Station -laitteesta tarttumalla sekä videokameraan että tasavirtaliittimeen. Varmista, että POWER-kytkin on asennossa OFF (CHG), kun asetat videokameran Handycam Station -laitteeseen tai irrotat videokameran siitä. Musta piste Valkoinen, punainen, sininen tai vihreä piste LCD-näytön tai objektiivin pitkäaikainen altistuminen suoralle auringonvalolle voi vahingoittaa näitä osia. Ole varovainen, kun säilytät kameraa ikkunan lähellä tai ulkona. Älä kuvaa suoraan aurinkoa kohti. Muutoin videokamera voi vioittua. Jos haluat kuvata aurinkoa, kuvaa sitä sen ollessa himmeimmillään, esimerkiksi auringonlaskun aikaan. Tietoja tallennuksesta Kokeile tallennustoimintoa ennen varsinaisen kuvauksen aloittamista ja varmista, että kuva ja ääni tallentuvat ongelmitta. Epäonnistuneen tallennuksen sisältöä ei korvata, vaikka tallennus tai toisto epäonnistuisi esimerkiksi videokameran virheellisen toiminnan takia. Käytössä oleva TV-värinormi vaihtelee maittain/alueittain. Jotta voit katsella kuvaamiasi otoksia televisiosta, television on oltava PAL-normin mukainen. 3

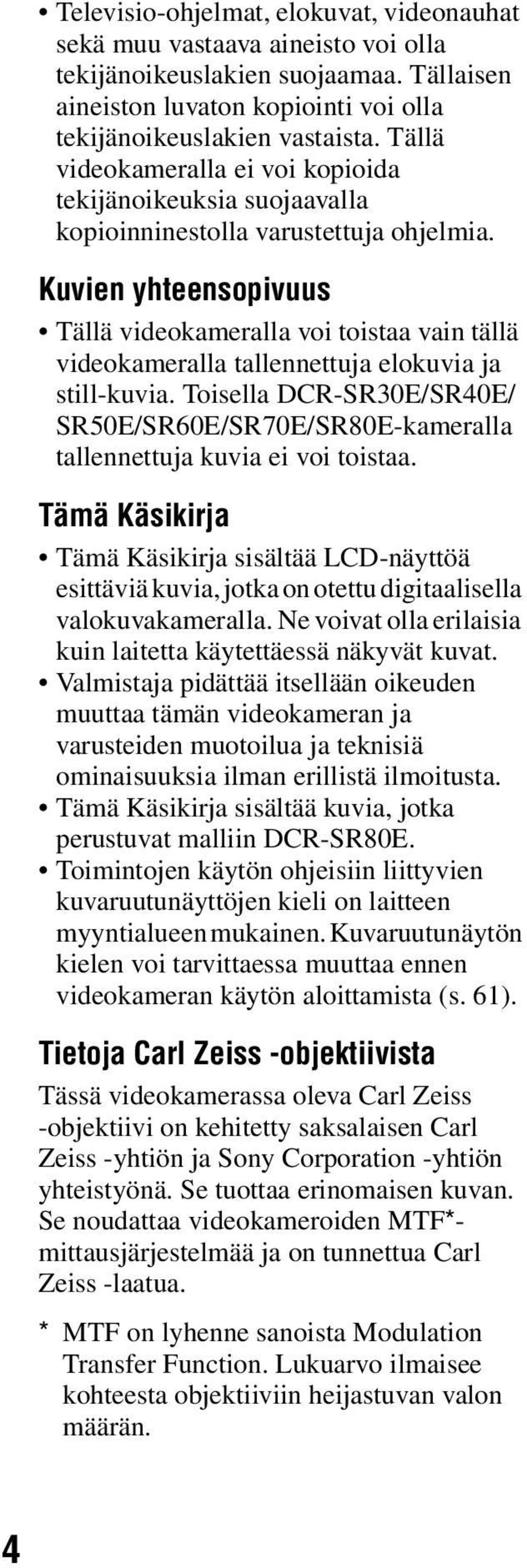

4 Televisio-ohjelmat, elokuvat, videonauhat sekä muu vastaava aineisto voi olla tekijänoikeuslakien suojaamaa. Tällaisen aineiston luvaton kopiointi voi olla tekijänoikeuslakien vastaista. Tällä videokameralla ei voi kopioida tekijänoikeuksia suojaavalla kopioinninestolla varustettuja ohjelmia. Kuvien yhteensopivuus Tällä videokameralla voi toistaa vain tällä videokameralla tallennettuja elokuvia ja still-kuvia. Toisella DCR-SR30E/SR40E/ SR50E/SR60E/SR70E/SR80E-kameralla tallennettuja kuvia ei voi toistaa. Tämä Käsikirja Tämä Käsikirja sisältää LCD-näyttöä esittäviä kuvia, jotka on otettu digitaalisella valokuvakameralla. Ne voivat olla erilaisia kuin laitetta käytettäessä näkyvät kuvat. Valmistaja pidättää itsellään oikeuden muuttaa tämän videokameran ja varusteiden muotoilua ja teknisiä ominaisuuksia ilman erillistä ilmoitusta. Tämä Käsikirja sisältää kuvia, jotka perustuvat malliin DCR-SR80E. Toimintojen käytön ohjeisiin liittyvien kuvaruutunäyttöjen kieli on laitteen myyntialueen mukainen. Kuvaruutunäytön kielen voi tarvittaessa muuttaa ennen videokameran käytön aloittamista (s. 61). Tietoja Carl Zeiss -objektiivista Tässä videokamerassa oleva Carl Zeiss -objektiivi on kehitetty saksalaisen Carl Zeiss -yhtiön ja Sony Corporation -yhtiön yhteistyönä. Se tuottaa erinomaisen kuvan. Se noudattaa videokameroiden MTF*- mittausjärjestelmää ja on tunnettua Carl Zeiss -laatua. * MTF on lyhenne sanoista Modulation Transfer Function. Lukuarvo ilmaisee kohteesta objektiiviin heijastuvan valon määrän. 4

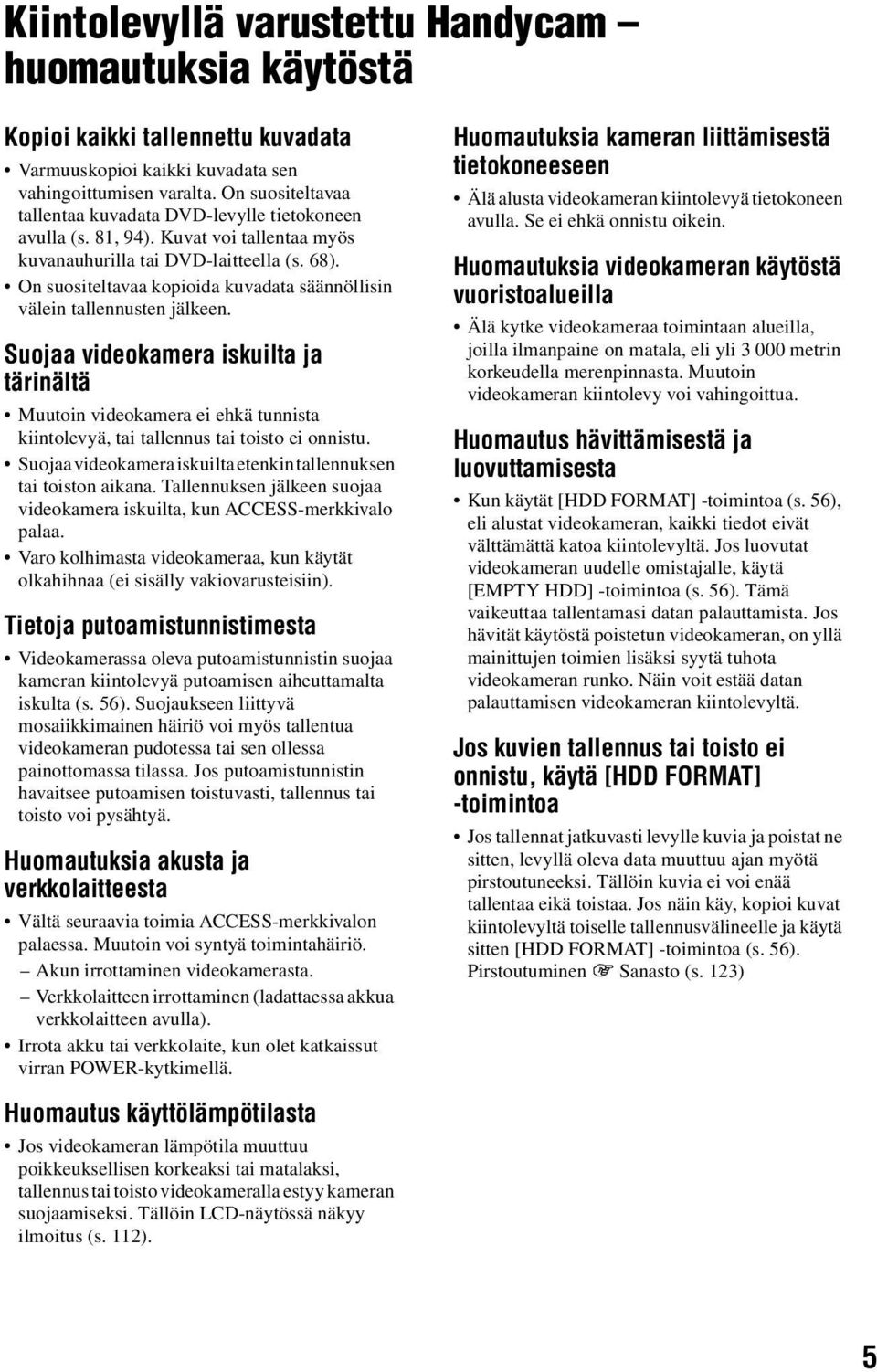

5 Kiintolevyllä varustettu Handycam huomautuksia käytöstä Kopioi kaikki tallennettu kuvadata Varmuuskopioi kaikki kuvadata sen vahingoittumisen varalta. On suositeltavaa tallentaa kuvadata DVD-levylle tietokoneen avulla (s. 81, 94). Kuvat voi tallentaa myös kuvanauhurilla tai DVD-laitteella (s. 68). On suositeltavaa kopioida kuvadata säännöllisin välein tallennusten jälkeen. Suojaa videokamera iskuilta ja tärinältä Muutoin videokamera ei ehkä tunnista kiintolevyä, tai tallennus tai toisto ei onnistu. Suojaa videokamera iskuilta etenkin tallennuksen tai toiston aikana. Tallennuksen jälkeen suojaa videokamera iskuilta, kun ACCESS-merkkivalo palaa. Varo kolhimasta videokameraa, kun käytät olkahihnaa (ei sisälly vakiovarusteisiin). Tietoja putoamistunnistimesta Videokamerassa oleva putoamistunnistin suojaa kameran kiintolevyä putoamisen aiheuttamalta iskulta (s. 56). Suojaukseen liittyvä mosaiikkimainen häiriö voi myös tallentua videokameran pudotessa tai sen ollessa painottomassa tilassa. Jos putoamistunnistin havaitsee putoamisen toistuvasti, tallennus tai toisto voi pysähtyä. Huomautuksia akusta ja verkkolaitteesta Vältä seuraavia toimia ACCESS-merkkivalon palaessa. Muutoin voi syntyä toimintahäiriö. Akun irrottaminen videokamerasta. Verkkolaitteen irrottaminen (ladattaessa akkua verkkolaitteen avulla). Irrota akku tai verkkolaite, kun olet katkaissut virran POWER-kytkimellä. Huomautuksia kameran liittämisestä tietokoneeseen Älä alusta videokameran kiintolevyä tietokoneen avulla. Se ei ehkä onnistu oikein. Huomautuksia videokameran käytöstä vuoristoalueilla Älä kytke videokameraa toimintaan alueilla, joilla ilmanpaine on matala, eli yli metrin korkeudella merenpinnasta. Muutoin videokameran kiintolevy voi vahingoittua. Huomautus hävittämisestä ja luovuttamisesta Kun käytät [HDD FORMAT] -toimintoa (s. 56), eli alustat videokameran, kaikki tiedot eivät välttämättä katoa kiintolevyltä. Jos luovutat videokameran uudelle omistajalle, käytä [EMPTY HDD] -toimintoa (s. 56). Tämä vaikeuttaa tallentamasi datan palauttamista. Jos hävität käytöstä poistetun videokameran, on yllä mainittujen toimien lisäksi syytä tuhota videokameran runko. Näin voit estää datan palauttamisen videokameran kiintolevyltä. Jos kuvien tallennus tai toisto ei onnistu, käytä [HDD FORMAT] -toimintoa Jos tallennat jatkuvasti levylle kuvia ja poistat ne sitten, levyllä oleva data muuttuu ajan myötä pirstoutuneeksi. Tällöin kuvia ei voi enää tallentaa eikä toistaa. Jos näin käy, kopioi kuvat kiintolevyltä toiselle tallennusvälineelle ja käytä sitten [HDD FORMAT] -toimintoa (s. 56). Pirstoutuminen 1 Sanasto (s. 123) Huomautus käyttölämpötilasta Jos videokameran lämpötila muuttuu poikkeuksellisen korkeaksi tai matalaksi, tallennus tai toisto videokameralla estyy kameran suojaamiseksi. Tällöin LCD-näytössä näkyy ilmoitus (s. 112). 5

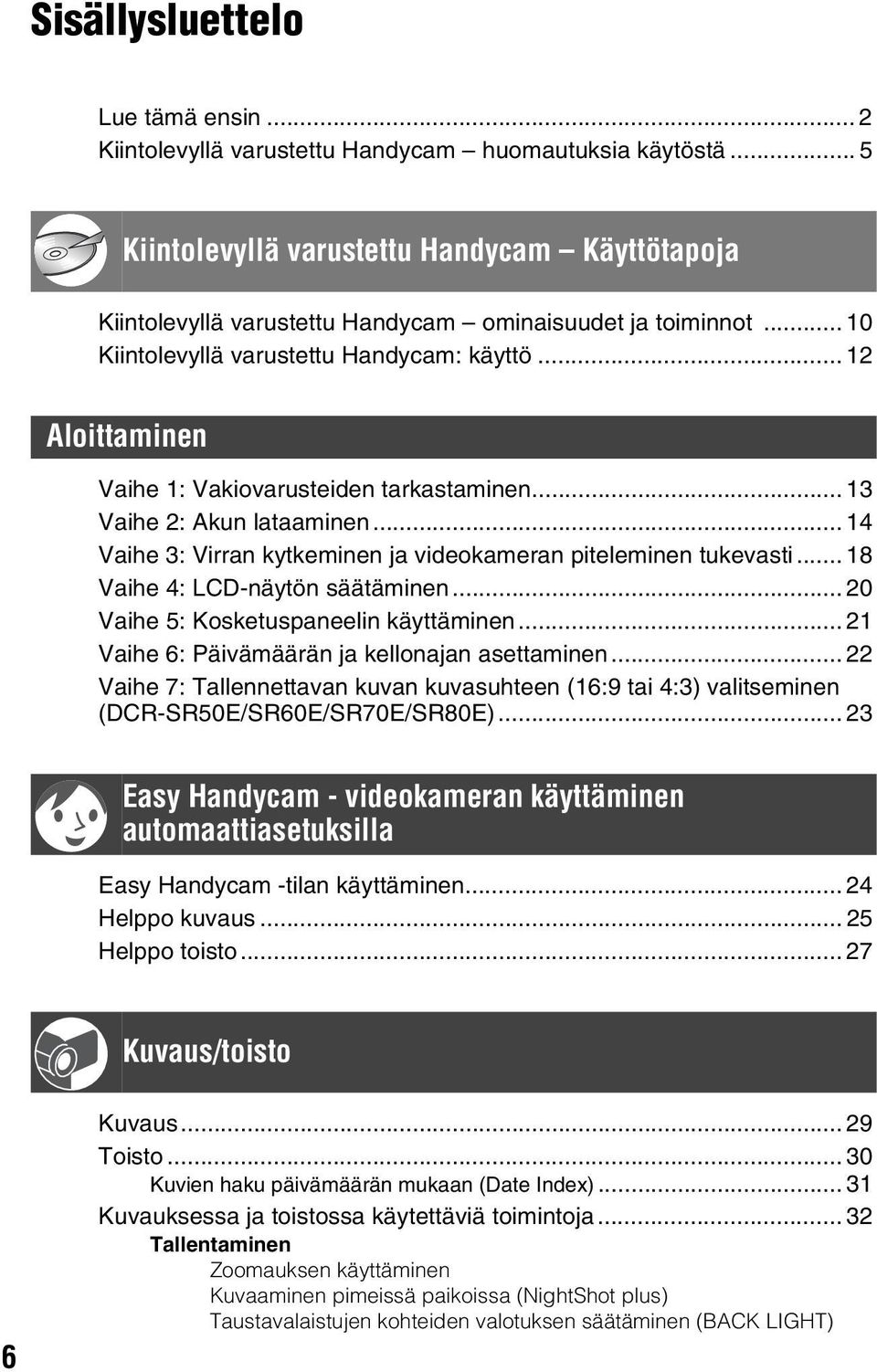

6 Sisällysluettelo Lue tämä ensin... 2 Kiintolevyllä varustettu Handycam huomautuksia käytöstä... 5 Kiintolevyllä varustettu Handycam Käyttötapoja Kiintolevyllä varustettu Handycam ominaisuudet ja toiminnot Kiintolevyllä varustettu Handycam: käyttö Aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Vaihe 2: Akun lataaminen Vaihe 3: Virran kytkeminen ja videokameran piteleminen tukevasti Vaihe 4: LCD-näytön säätäminen Vaihe 5: Kosketuspaneelin käyttäminen Vaihe 6: Päivämäärän ja kellonajan asettaminen Vaihe 7: Tallennettavan kuvan kuvasuhteen (16:9 tai 4:3) valitseminen (DCR-SR50E/SR60E/SR70E/SR80E) Easy Handycam - videokameran käyttäminen automaattiasetuksilla Easy Handycam -tilan käyttäminen Helppo kuvaus Helppo toisto Kuvaus/toisto 6 Kuvaus Toisto Kuvien haku päivämäärän mukaan (Date Index) Kuvauksessa ja toistossa käytettäviä toimintoja Tallentaminen Zoomauksen käyttäminen Kuvaaminen pimeissä paikoissa (NightShot plus) Taustavalaistujen kohteiden valotuksen säätäminen (BACK LIGHT)

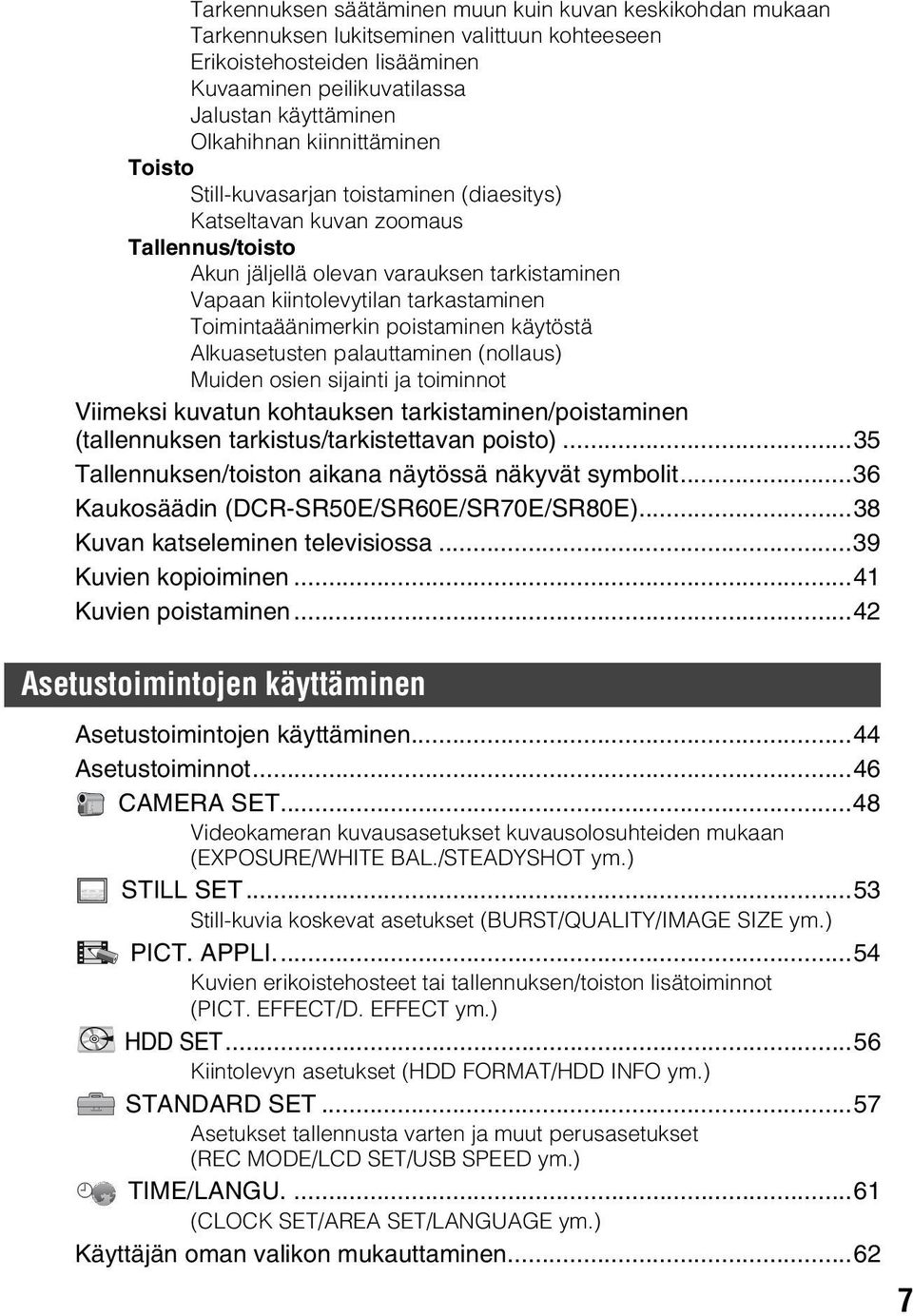

7 Tarkennuksen säätäminen muun kuin kuvan keskikohdan mukaan Tarkennuksen lukitseminen valittuun kohteeseen Erikoistehosteiden lisääminen Kuvaaminen peilikuvatilassa Jalustan käyttäminen Olkahihnan kiinnittäminen Toisto Still-kuvasarjan toistaminen (diaesitys) Katseltavan kuvan zoomaus Tallennus/toisto Akun jäljellä olevan varauksen tarkistaminen Vapaan kiintolevytilan tarkastaminen Toimintaäänimerkin poistaminen käytöstä Alkuasetusten palauttaminen (nollaus) Muiden osien sijainti ja toiminnot Viimeksi kuvatun kohtauksen tarkistaminen/poistaminen (tallennuksen tarkistus/tarkistettavan poisto)...35 Tallennuksen/toiston aikana näytössä näkyvät symbolit...36 Kaukosäädin (DCR-SR50E/SR60E/SR70E/SR80E)...38 Kuvan katseleminen televisiossa...39 Kuvien kopioiminen...41 Kuvien poistaminen...42 Asetustoimintojen käyttäminen AseAsetustoimintojen käyttäminen Asetustoimintojen käyttäminen...44 Asetustoiminnot...46 CAMERA SET...48 Videokameran kuvausasetukset kuvausolosuhteiden mukaan (EXPOSURE/WHITE BAL./STEADYSHOT ym.) STILL SET...53 Still-kuvia koskevat asetukset (BURST/QUALITY/IMAGE SIZE ym.) PICT. APPLI...54 Kuvien erikoistehosteet tai tallennuksen/toiston lisätoiminnot (PICT. EFFECT/D. EFFECT ym.) HDD SET...56 Kiintolevyn asetukset (HDD FORMAT/HDD INFO ym.) STANDARD SET...57 Asetukset tallennusta varten ja muut perusasetukset (REC MODE/LCD SET/USB SPEED ym.) TIME/LANGU (CLOCK SET/AREA SET/LANGUAGE ym.) Käyttäjän oman valikon mukauttaminen

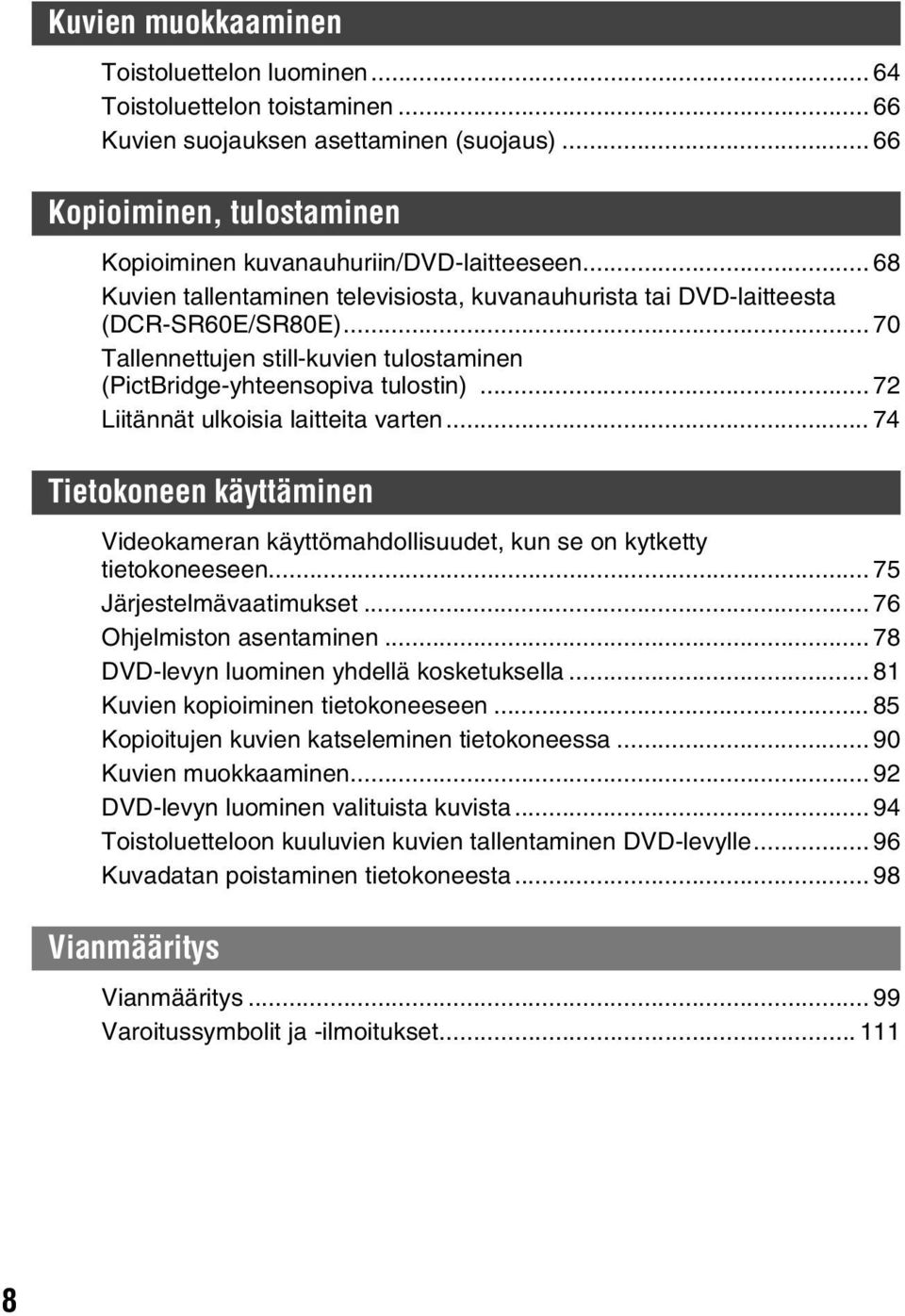

8 Kuvien muokkaaminen Toistoluettelon luominen Toistoluettelon toistaminen Kuvien suojauksen asettaminen (suojaus) Kopioiminen, tulostaminen Kopioiminen kuvanauhuriin/dvd-laitteeseen Kuvien tallentaminen televisiosta, kuvanauhurista tai DVD-laitteesta (DCR-SR60E/SR80E) Tallennettujen still-kuvien tulostaminen (PictBridge-yhteensopiva tulostin) Liitännät ulkoisia laitteita varten Tietokoneen käyttäminen Videokameran käyttömahdollisuudet, kun se on kytketty tietokoneeseen Järjestelmävaatimukset Ohjelmiston asentaminen DVD-levyn luominen yhdellä kosketuksella Kuvien kopioiminen tietokoneeseen Kopioitujen kuvien katseleminen tietokoneessa Kuvien muokkaaminen DVD-levyn luominen valituista kuvista Toistoluetteloon kuuluvien kuvien tallentaminen DVD-levylle Kuvadatan poistaminen tietokoneesta Vianmääritys Vianmääritys Varoitussymbolit ja -ilmoitukset

9 Lisätietoja Videokameran käyttäminen muissa maissa / muilla alueilla Videokameran kiintolevyllä olevat tiedostot / kansiorakenne Tietoja InfoLITHIUM -akusta Kunnossapito ja varotoimet Sanasto, hakemisto Sanasto Hakemisto

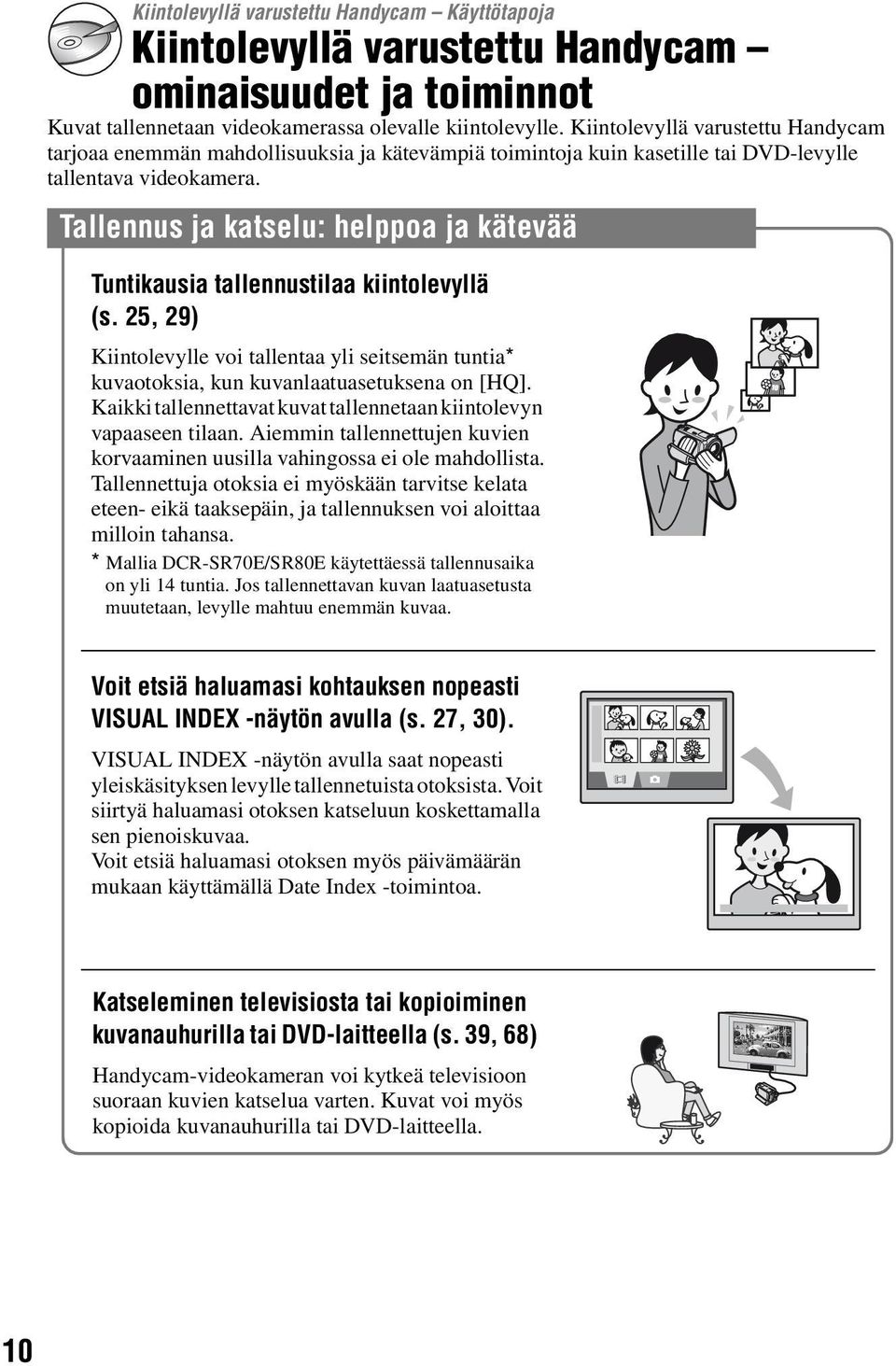

10 Kiintolevyllä varustettu Handycam Käyttötapoja Kiintolevyllä varustettu Handycam ominaisuudet ja toiminnot Kuvat tallennetaan videokamerassa olevalle kiintolevylle. Kiintolevyllä varustettu Handycam tarjoaa enemmän mahdollisuuksia ja kätevämpiä toimintoja kuin kasetille tai DVD-levylle tallentava videokamera. Tallennus ja katselu: helppoa ja kätevää Tuntikausia tallennustilaa kiintolevyllä (s. 25, 29) Kiintolevylle voi tallentaa yli seitsemän tuntia* kuvaotoksia, kun kuvanlaatuasetuksena on [HQ]. Kaikki tallennettavat kuvat tallennetaan kiintolevyn vapaaseen tilaan. Aiemmin tallennettujen kuvien korvaaminen uusilla vahingossa ei ole mahdollista. Tallennettuja otoksia ei myöskään tarvitse kelata eteen- eikä taaksepäin, ja tallennuksen voi aloittaa milloin tahansa. * Mallia DCR-SR70E/SR80E käytettäessä tallennusaika on yli 14 tuntia. Jos tallennettavan kuvan laatuasetusta muutetaan, levylle mahtuu enemmän kuvaa. Voit etsiä haluamasi kohtauksen nopeasti VISUAL INDEX -näytön avulla (s. 27, 30). VISUAL INDEX -näytön avulla saat nopeasti yleiskäsityksen levylle tallennetuista otoksista. Voit siirtyä haluamasi otoksen katseluun koskettamalla sen pienoiskuvaa. Voit etsiä haluamasi otoksen myös päivämäärän mukaan käyttämällä Date Index -toimintoa. Katseleminen televisiosta tai kopioiminen kuvanauhurilla tai DVD-laitteella (s. 39, 68) Handycam-videokameran voi kytkeä televisioon suoraan kuvien katselua varten. Kuvat voi myös kopioida kuvanauhurilla tai DVD-laitteella. 10

11 Kiintolevyllä varustettu Handycam ja tietokone Vakiovarusteisiin sisältyvä "ImageMixer for HDD Camcorder" tarvitaan. DVD-tallennus yhdellä painikkeella (s. 81) Tallennetun otoksen voi tallentaa DVD-levylle helposti yhdellä kosketuksella. Ne otokset, joita ei ole tallennettu DVD-levylle One Touch DVD Burn -ohjelmiston avulla, voi tallentaa automaattisesti. Tallennetun kuvan laatu säilyy DVD-levylle kopioitaessa. Otosten muokkaus ja DVD-levyn luonti valituista otoksista (s. 92, 94) Otokset voi kopioida tietokoneeseen. Otoksia voi myös muokata, ja valituista otoksista voi luoda DVD-levyn. Tallennettujen otosten laatu säilyy, kun ne kopioidaan tietokoneeseen ja kun niitä muokataan tai ne kopioidaan DVDlevylle. Kiintolevyllä varustettu Handycam Käyttötapoja 11

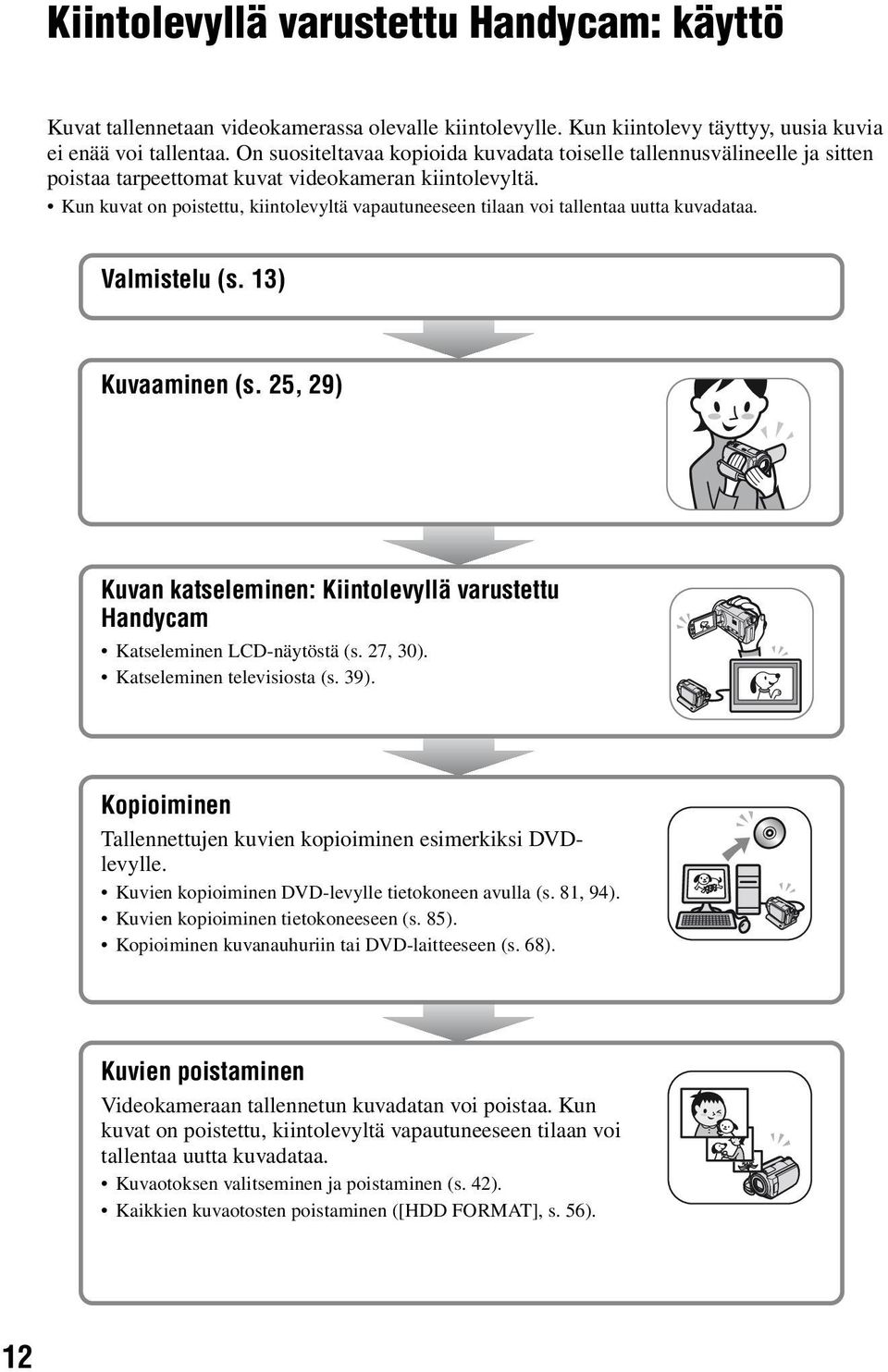

12 Kiintolevyllä varustettu Handycam: käyttö Kuvat tallennetaan videokamerassa olevalle kiintolevylle. Kun kiintolevy täyttyy, uusia kuvia ei enää voi tallentaa. On suositeltavaa kopioida kuvadata toiselle tallennusvälineelle ja sitten poistaa tarpeettomat kuvat videokameran kiintolevyltä. Kun kuvat on poistettu, kiintolevyltä vapautuneeseen tilaan voi tallentaa uutta kuvadataa. Valmistelu (s. 13) Kuvaaminen (s. 25, 29) Kuvan katseleminen: Kiintolevyllä varustettu Handycam Katseleminen LCD-näytöstä (s. 27, 30). Katseleminen televisiosta (s. 39). Kopioiminen Tallennettujen kuvien kopioiminen esimerkiksi DVDlevylle. Kuvien kopioiminen DVD-levylle tietokoneen avulla (s. 81, 94). Kuvien kopioiminen tietokoneeseen (s. 85). Kopioiminen kuvanauhuriin tai DVD-laitteeseen (s. 68). Kuvien poistaminen Videokameraan tallennetun kuvadatan voi poistaa. Kun kuvat on poistettu, kiintolevyltä vapautuneeseen tilaan voi tallentaa uutta kuvadataa. Kuvaotoksen valitseminen ja poistaminen (s. 42). Kaikkien kuvaotosten poistaminen ([HDD FORMAT], s. 56). 12

13 Aloittaminen Vaihe 1: Vakiovarusteiden tarkastaminen Tarkasta, että seuraavat vakiovarusteet on toimitettu videokameran mukana. Sulkeissa näkyvä luku ilmaisee kyseisen vakiovarusteen kappalemäärän. Akku NP-FP50 (1) (s. 16) Verkkolaite (1) (s. 14) Objektiivin suojus (1) (s. 18) (DCR-SR30E/ SR40E) Aloittaminen Verkkovirtajohto (1) (s. 14) Objektiivin suojuksen kiinnittäminen Pujota käsihihnan vyö objektiivin suojuksen hahlon läpi. Handycam Station (1) (s. 14) A/V-liitäntäkaapeli (1) (s. 39, 68, 70) USB-kaapeli (1) (s. 72, 74, 82) CD-ROM-levy (1) (s. 75) ImageMixer for HDD Camcorder (ohjelmisto) Handycam-käsikirja (PDF / tämä Käsikirja) Käyttöohjeet (1) 21-nastainen sovitin (1) (s. 40) Vain mallit, joiden pohjassa on CE-merkki. Langaton kaukosäädin (1) (s. 38) (DCR- SR50E/SR60E/SR70E/SR80E) Litium-nappiparisto on asetettu paikalleen valmiiksi. 13

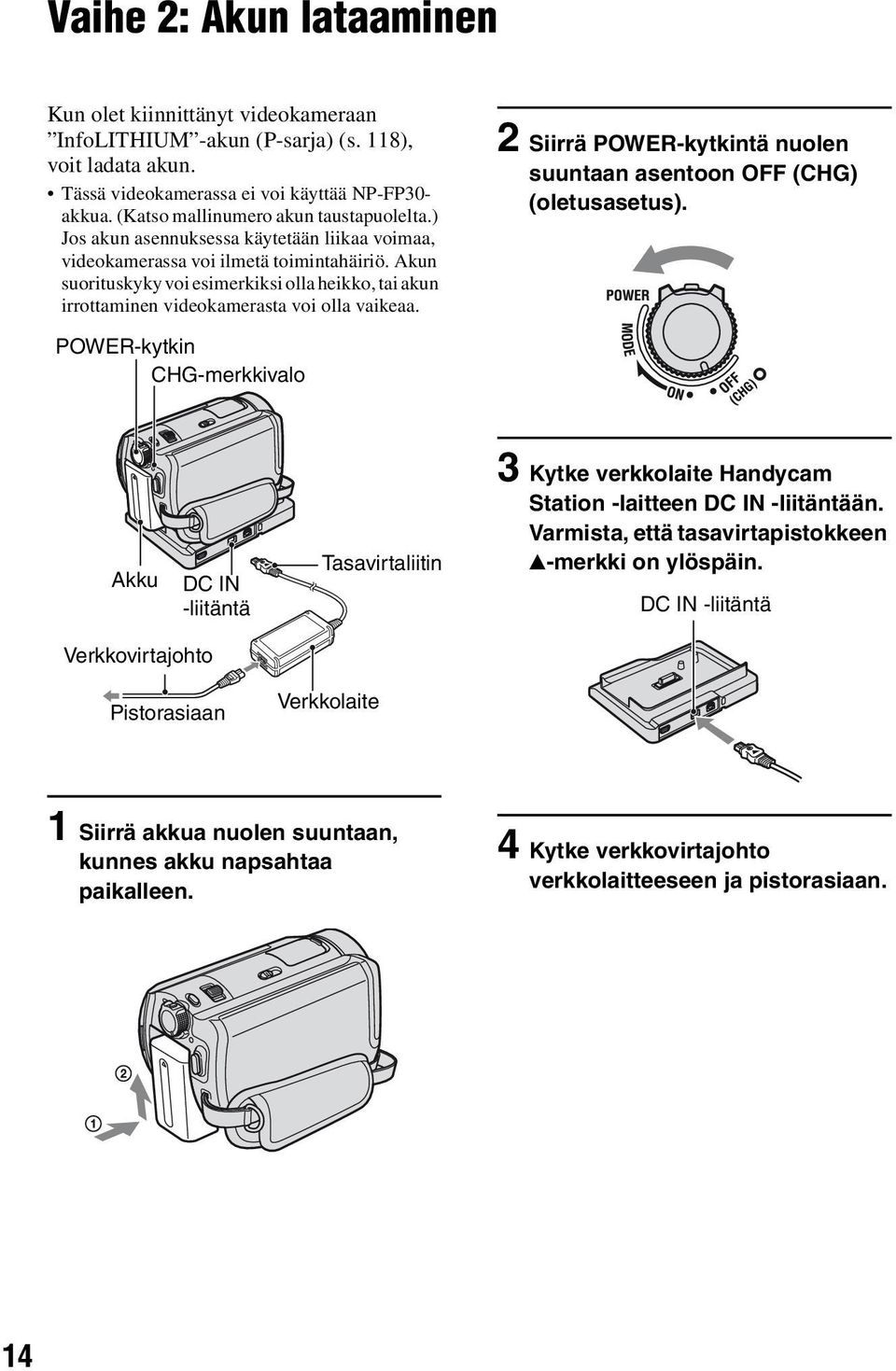

14 Vaihe 2: Akun lataaminen Kun olet kiinnittänyt videokameraan InfoLITHIUM -akun (P-sarja) (s. 118), voit ladata akun. Tässä videokamerassa ei voi käyttää NP-FP30- akkua. (Katso mallinumero akun taustapuolelta.) Jos akun asennuksessa käytetään liikaa voimaa, videokamerassa voi ilmetä toimintahäiriö. Akun suorituskyky voi esimerkiksi olla heikko, tai akun irrottaminen videokamerasta voi olla vaikeaa. 2 Siirrä POWER-kytkintä nuolen suuntaan asentoon OFF (CHG) (oletusasetus). POWER-kytkin CHG-merkkivalo Akku DC IN -liitäntä Tasavirtaliitin 3 Kytke verkkolaite Handycam Station -laitteen DC IN -liitäntään. Varmista, että tasavirtapistokkeen v-merkki on ylöspäin. DC IN -liitäntä Verkkovirtajohto Pistorasiaan Verkkolaite 1 Siirrä akkua nuolen suuntaan, kunnes akku napsahtaa paikalleen. 4 Kytke verkkovirtajohto verkkolaitteeseen ja pistorasiaan. 14

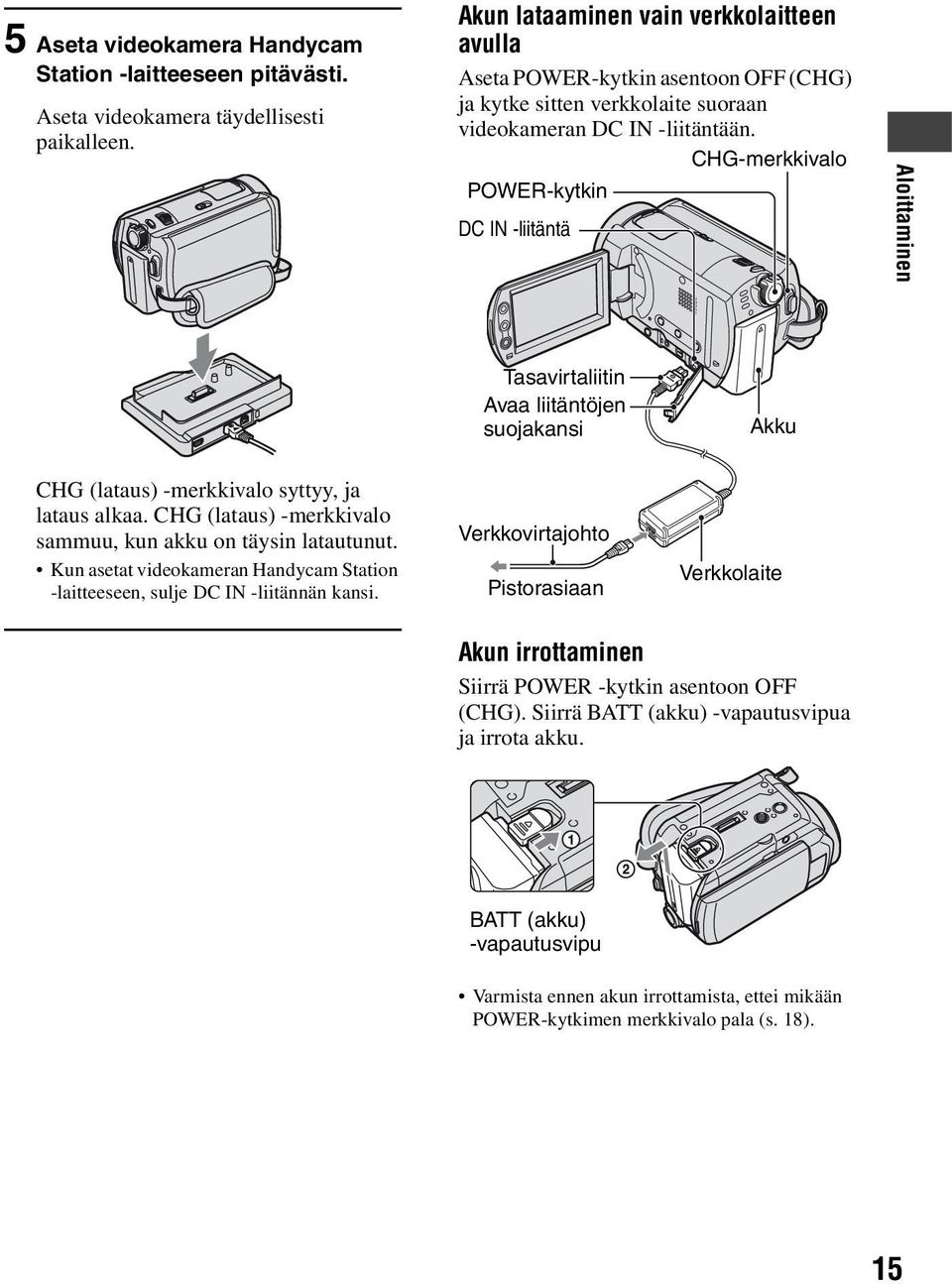

15 5 Aseta videokamera Handycam Station -laitteeseen pitävästi. Aseta videokamera täydellisesti paikalleen. Akun lataaminen vain verkkolaitteen avulla Aseta POWER-kytkin asentoon OFF (CHG) ja kytke sitten verkkolaite suoraan videokameran DC IN -liitäntään. CHG-merkkivalo POWER-kytkin DC IN -liitäntä Aloittaminen Tasavirtaliitin Avaa liitäntöjen suojakansi Akku CHG (lataus) -merkkivalo syttyy, ja lataus alkaa. CHG (lataus) -merkkivalo sammuu, kun akku on täysin latautunut. Kun asetat videokameran Handycam Station -laitteeseen, sulje DC IN -liitännän kansi. Verkkovirtajohto Pistorasiaan Verkkolaite Akun irrottaminen Siirrä POWER -kytkin asentoon OFF (CHG). Siirrä BATT (akku) -vapautusvipua ja irrota akku. BATT (akku) -vapautusvipu Varmista ennen akun irrottamista, ettei mikään POWER-kytkimen merkkivalo pala (s. 18). 15

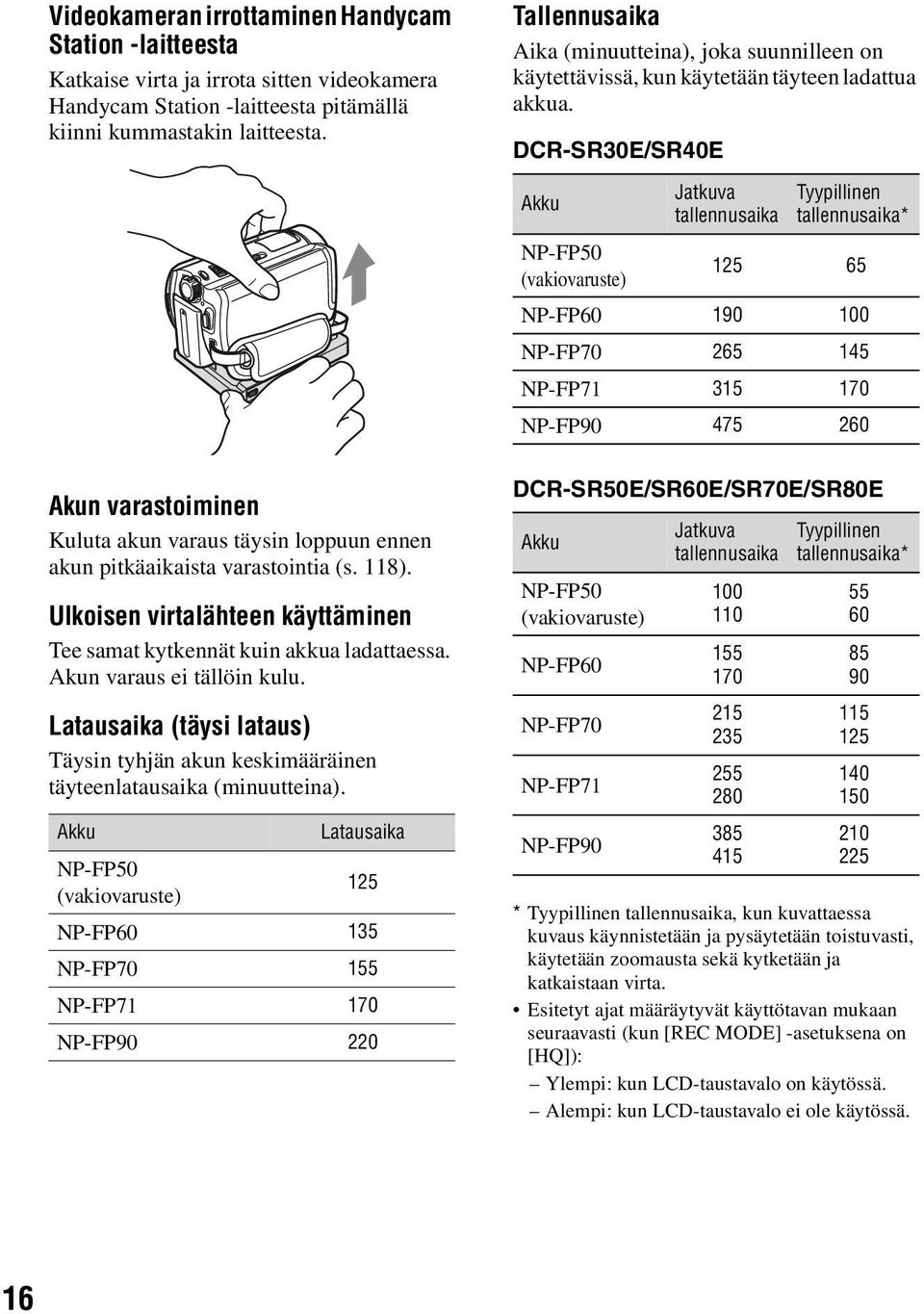

16 Videokameran irrottaminen Handycam Station -laitteesta Katkaise virta ja irrota sitten videokamera Handycam Station -laitteesta pitämällä kiinni kummastakin laitteesta. Akun varastoiminen Kuluta akun varaus täysin loppuun ennen akun pitkäaikaista varastointia (s. 118). Ulkoisen virtalähteen käyttäminen Tee samat kytkennät kuin akkua ladattaessa. Akun varaus ei tällöin kulu. Latausaika (täysi lataus) Täysin tyhjän akun keskimääräinen täyteenlatausaika (minuutteina). Akku Latausaika NP-FP50 (vakiovaruste) 125 NP-FP NP-FP NP-FP NP-FP Tallennusaika Aika (minuutteina), joka suunnilleen on käytettävissä, kun käytetään täyteen ladattua akkua. DCR-SR30E/SR40E Akku Jatkuva tallennusaika Tyypillinen tallennusaika* NP-FP50 (vakiovaruste) NP-FP NP-FP NP-FP NP-FP DCR-SR50E/SR60E/SR70E/SR80E Akku NP-FP50 (vakiovaruste) NP-FP60 NP-FP70 NP-FP71 NP-FP90 Jatkuva tallennusaika Tyypillinen tallennusaika* * Tyypillinen tallennusaika, kun kuvattaessa kuvaus käynnistetään ja pysäytetään toistuvasti, käytetään zoomausta sekä kytketään ja katkaistaan virta. Esitetyt ajat määräytyvät käyttötavan mukaan seuraavasti (kun [REC MODE] -asetuksena on [HQ]): Ylempi: kun LCD-taustavalo on käytössä. Alempi: kun LCD-taustavalo ei ole käytössä. 16

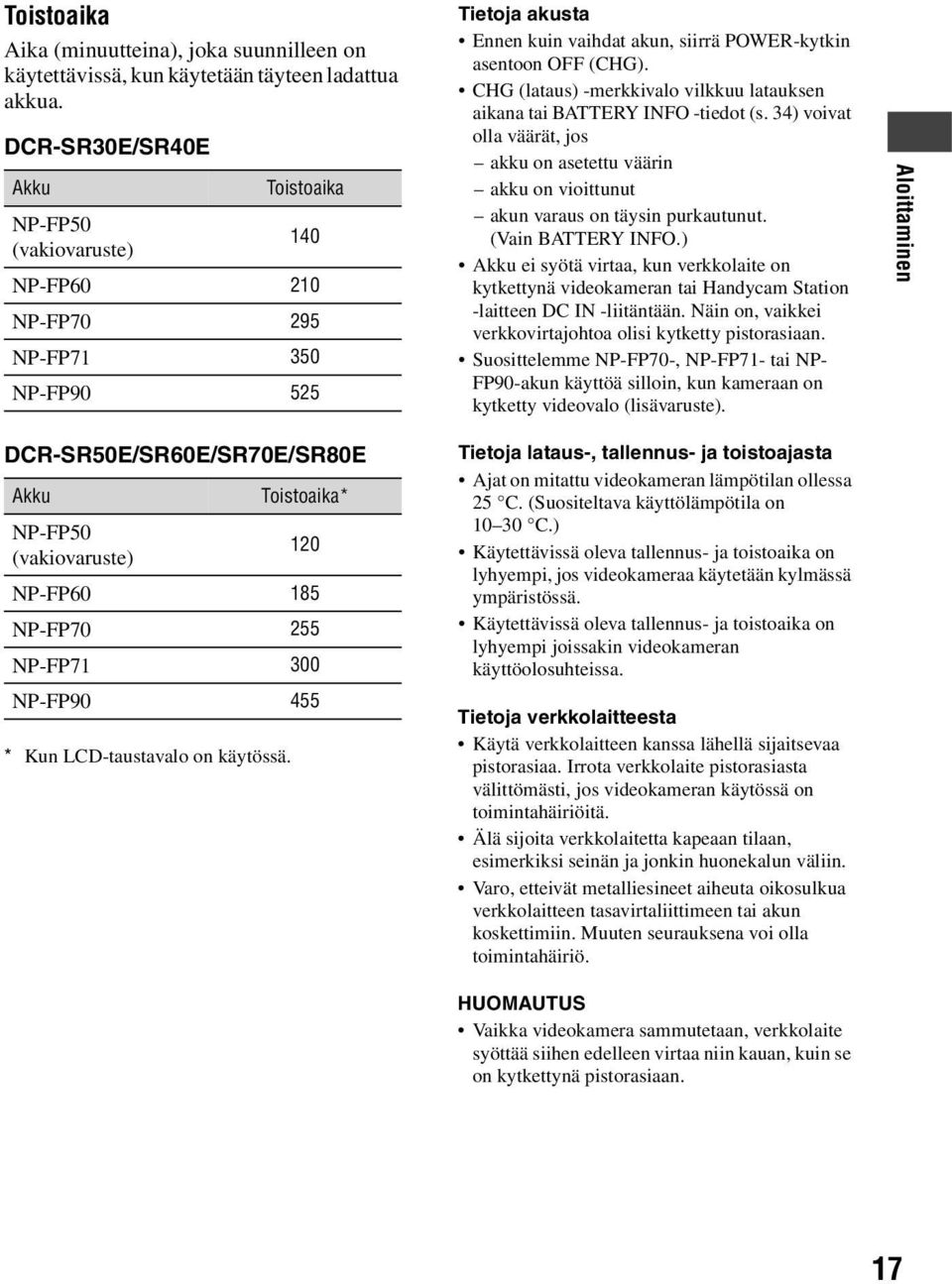

17 Toistoaika Aika (minuutteina), joka suunnilleen on käytettävissä, kun käytetään täyteen ladattua akkua. DCR-SR30E/SR40E Akku Toistoaika NP-FP50 (vakiovaruste) 140 NP-FP NP-FP NP-FP NP-FP Tietoja akusta Ennen kuin vaihdat akun, siirrä POWER-kytkin asentoon OFF (CHG). CHG (lataus) -merkkivalo vilkkuu latauksen aikana tai BATTERY INFO -tiedot (s. 34) voivat olla väärät, jos akku on asetettu väärin akku on vioittunut akun varaus on täysin purkautunut. (Vain BATTERY INFO.) Akku ei syötä virtaa, kun verkkolaite on kytkettynä videokameran tai Handycam Station -laitteen DC IN -liitäntään. Näin on, vaikkei verkkovirtajohtoa olisi kytketty pistorasiaan. Suosittelemme NP-FP70-, NP-FP71- tai NP- FP90-akun käyttöä silloin, kun kameraan on kytketty videovalo (lisävaruste). Aloittaminen DCR-SR50E/SR60E/SR70E/SR80E Akku Toistoaika* NP-FP50 (vakiovaruste) 120 NP-FP NP-FP NP-FP NP-FP * Kun LCD-taustavalo on käytössä. Tietoja lataus-, tallennus- ja toistoajasta Ajat on mitattu videokameran lämpötilan ollessa 25 C. (Suositeltava käyttölämpötila on C.) Käytettävissä oleva tallennus- ja toistoaika on lyhyempi, jos videokameraa käytetään kylmässä ympäristössä. Käytettävissä oleva tallennus- ja toistoaika on lyhyempi joissakin videokameran käyttöolosuhteissa. Tietoja verkkolaitteesta Käytä verkkolaitteen kanssa lähellä sijaitsevaa pistorasiaa. Irrota verkkolaite pistorasiasta välittömästi, jos videokameran käytössä on toimintahäiriöitä. Älä sijoita verkkolaitetta kapeaan tilaan, esimerkiksi seinän ja jonkin huonekalun väliin. Varo, etteivät metalliesineet aiheuta oikosulkua verkkolaitteen tasavirtaliittimeen tai akun koskettimiin. Muuten seurauksena voi olla toimintahäiriö. HUOMAUTUS Vaikka videokamera sammutetaan, verkkolaite syöttää siihen edelleen virtaa niin kauan, kuin se on kytkettynä pistorasiaan. 17

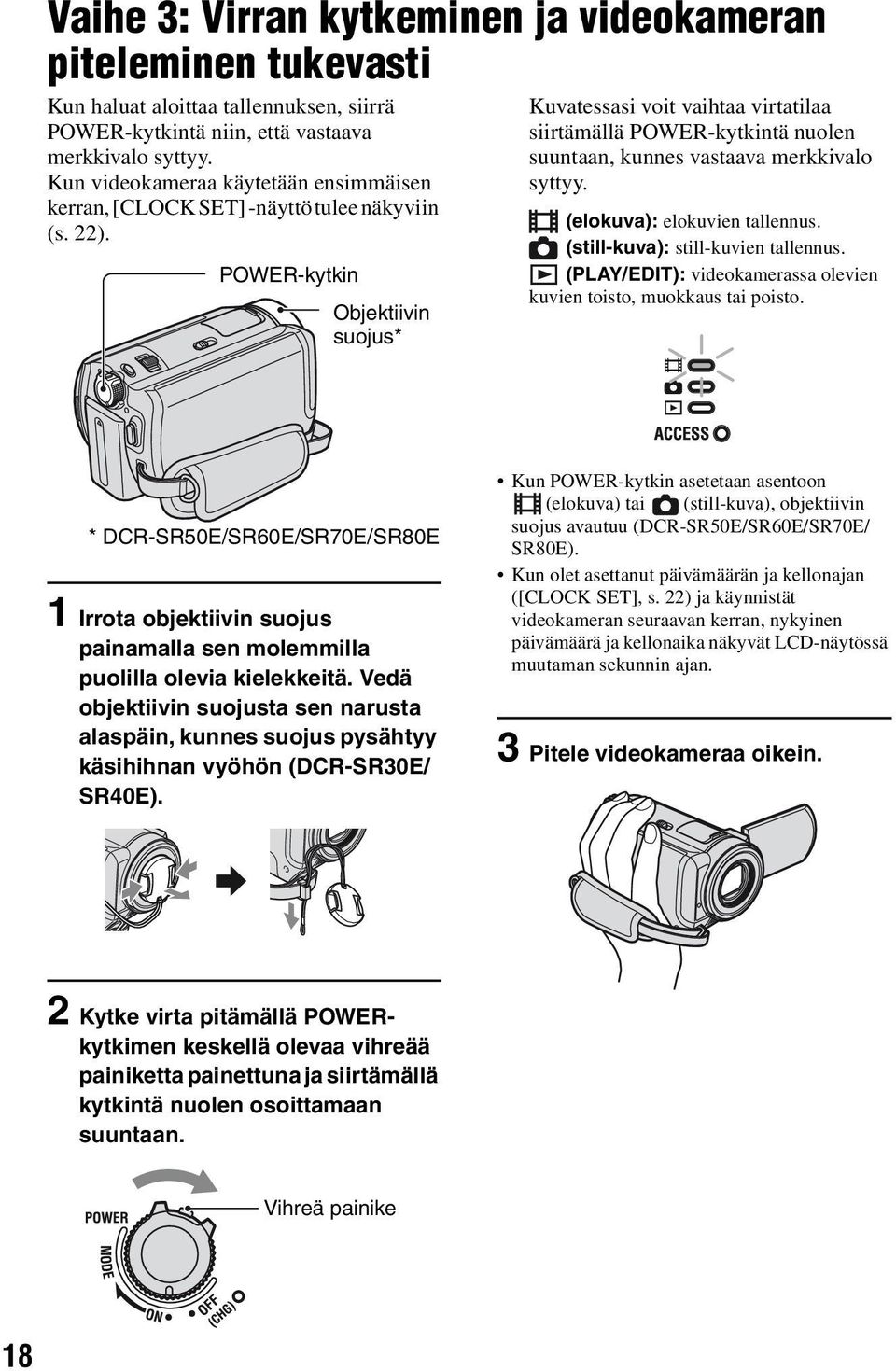

18 Vaihe 3: Virran kytkeminen ja videokameran piteleminen tukevasti Kun haluat aloittaa tallennuksen, siirrä POWER-kytkintä niin, että vastaava merkkivalo syttyy. Kun videokameraa käytetään ensimmäisen kerran, [CLOCK SET] -näyttö tulee näkyviin (s. 22). POWER-kytkin Objektiivin suojus* Kuvatessasi voit vaihtaa virtatilaa siirtämällä POWER-kytkintä nuolen suuntaan, kunnes vastaava merkkivalo syttyy. (elokuva): elokuvien tallennus. (still-kuva): still-kuvien tallennus. (PLAY/EDIT): videokamerassa olevien kuvien toisto, muokkaus tai poisto. * DCR-SR50E/SR60E/SR70E/SR80E 1 Irrota objektiivin suojus painamalla sen molemmilla puolilla olevia kielekkeitä. Vedä objektiivin suojusta sen narusta alaspäin, kunnes suojus pysähtyy käsihihnan vyöhön (DCR-SR30E/ SR40E). Kun POWER-kytkin asetetaan asentoon (elokuva) tai (still-kuva), objektiivin suojus avautuu (DCR-SR50E/SR60E/SR70E/ SR80E). Kun olet asettanut päivämäärän ja kellonajan ([CLOCK SET], s. 22) ja käynnistät videokameran seuraavan kerran, nykyinen päivämäärä ja kellonaika näkyvät LCD-näytössä muutaman sekunnin ajan. 3 Pitele videokameraa oikein. 2 Kytke virta pitämällä POWERkytkimen keskellä olevaa vihreää painiketta painettuna ja siirtämällä kytkintä nuolen osoittamaan suuntaan. Vihreä painike 18

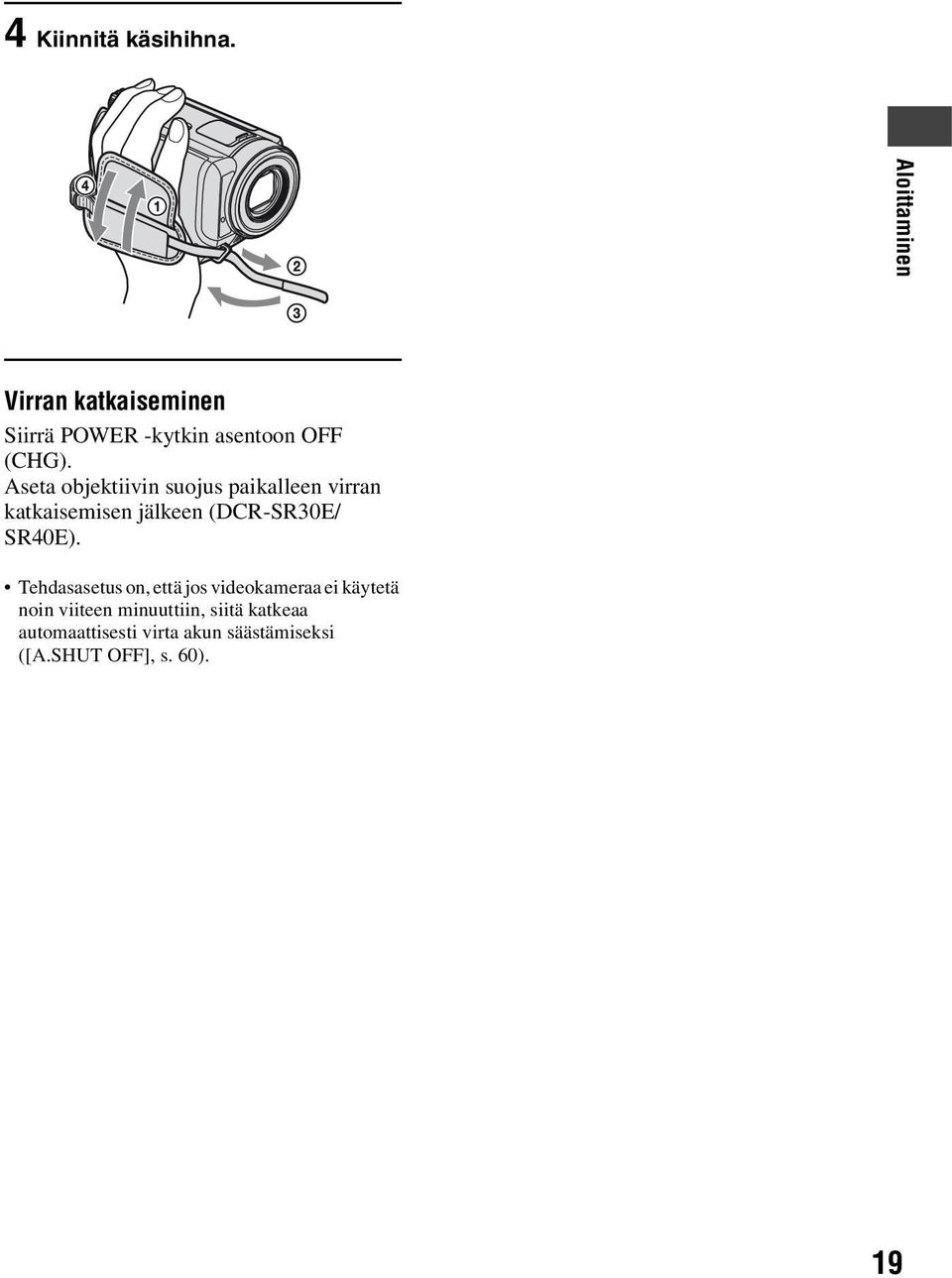

19 4 Kiinnitä käsihihna. Aloittaminen Virran katkaiseminen Siirrä POWER -kytkin asentoon OFF (CHG). Aseta objektiivin suojus paikalleen virran katkaisemisen jälkeen (DCR-SR30E/ SR40E). Tehdasasetus on, että jos videokameraa ei käytetä noin viiteen minuuttiin, siitä katkeaa automaattisesti virta akun säästämiseksi ([A.SHUT OFF], s. 60). 19

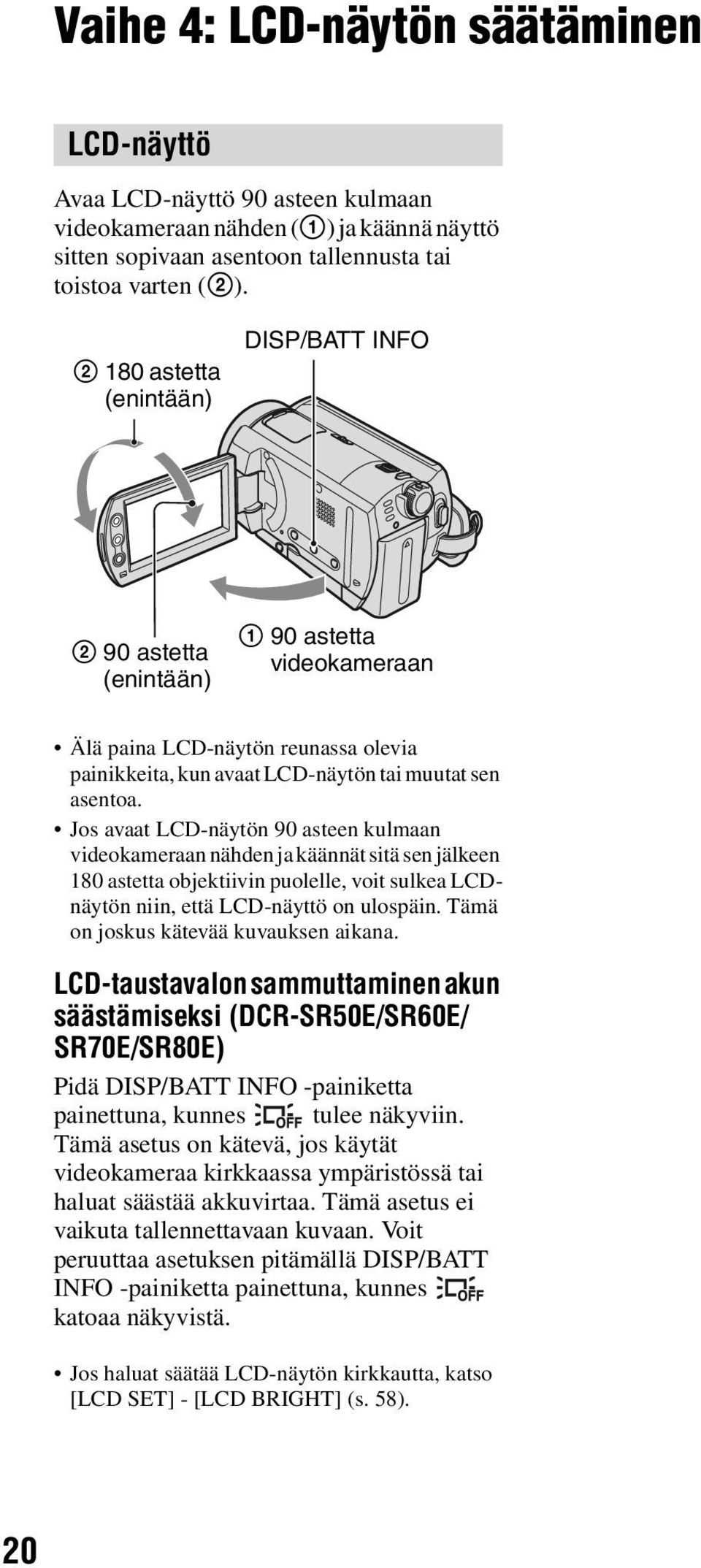

20 Vaihe 4: LCD-näytön säätäminen LCD-näyttö Avaa LCD-näyttö 90 asteen kulmaan videokameraan nähden (1) ja käännä näyttö sitten sopivaan asentoon tallennusta tai toistoa varten (2) astetta (enintään) DISP/BATT INFO 2 90 astetta (enintään) 1 90 astetta videokameraan Älä paina LCD-näytön reunassa olevia painikkeita, kun avaat LCD-näytön tai muutat sen asentoa. Jos avaat LCD-näytön 90 asteen kulmaan videokameraan nähden ja käännät sitä sen jälkeen 180 astetta objektiivin puolelle, voit sulkea LCDnäytön niin, että LCD-näyttö on ulospäin. Tämä on joskus kätevää kuvauksen aikana. LCD-taustavalon sammuttaminen akun säästämiseksi (DCR-SR50E/SR60E/ SR70E/SR80E) Pidä DISP/BATT INFO -painiketta painettuna, kunnes tulee näkyviin. Tämä asetus on kätevä, jos käytät videokameraa kirkkaassa ympäristössä tai haluat säästää akkuvirtaa. Tämä asetus ei vaikuta tallennettavaan kuvaan. Voit peruuttaa asetuksen pitämällä DISP/BATT INFO -painiketta painettuna, kunnes katoaa näkyvistä. Jos haluat säätää LCD-näytön kirkkautta, katso [LCD SET] - [LCD BRIGHT] (s. 58). 20

21 Vaihe 5: Kosketuspaneelin käyttäminen Voit toistaa tallennettuja kuvia (s. 27, 30) tai muuttaa asetuksia (s. 44) kosketuspaneelin avulla. Kosketa näytössä näkyviä painikkeita. Tue LCD-paneelia sormella paneelin takaa. Kosketa sitten näytössä näkyviä painikkeita. Kosketa LCD-näytössä olevaa painiketta. Kieliasetuksen muuttaminen Kuvaruutunäyttöjen tekstin kielen voi vaihtaa. Näyttökielen voi vaihtaa TIME/LANGU. -valikon [LANGUAGE]- asetuksella (s. 61). Aloittaminen DISP/BATT INFO Toimi samoin kuin edellä on kuvattu, kun painat LCD-paneelin reunassa olevia painikkeita. Varo painamasta LCD-paneelin reunassa olevia painikkeita, kun käytät kosketuspaneelia. Jos kosketuspaneelin painikkeet eivät toimi oikein, säädä LCD-näyttöä (CALIBRATION) (s. 120). Näytön symbolien poistaminen näkyvistä Tuo näytön symbolit (esimerkiksi laskuri) näkyviin tai poista ne näkyvistä painamalla DISP/BATT INFO -painiketta. 21

22 Vaihe 6: Päivämäärän ja kellonajan asettaminen Aseta päivämäärä ja kellonaika, kun käytät videokameraa ensimmäisen kerran. Jos et aseta päivämäärää ja kellonaikaa, [CLOCK SET] -näyttö tulee näkyviin aina, kun kytket videokameraan virran tai siirrät POWER -kytkintä. Jos videokameraa ei käytetä noin 3 kuukauteen, sen sisällä olevan akun varaus purkautuu ja päivämäärän ja kellonajan asetukset voivat kadota muistista. Jos näin käy, lataa akku ja aseta päivämäärä ja kellonaika uudelleen (s. 121). POWER-kytkin 3 Valitse [CLOCK SET] painikkeilla / ja kosketa sitten. 4 Valitse haluamasi maantieteellinen alue painikkeilla / ja kosketa sitten. CLOCK SET AREA1 GMT +0.0 Lisbon, London SUMMERTIME OFF DATE 2006 Y 1 M 1 D 0 00 OK 5 Valitse [SUMMERTIME]- asetukseksi [ON] painikkeilla / ja kosketa sitten. Jos asetat kellonajan ensimmäistä kertaa, katso vaihe 4. 1 Kosketa t [SETUP]. 60min 6 Aseta [Y] (vuosi) painikkeilla / ja kosketa sitten. CLOCK SET AREA1 GMT +0.0 Lisbon, London SUMMERTIME OFF DATE 2006 Y 1 M 1 D 0 00 OK CAMERA SET PROGRAM AE SPOT METER EXPOSURE OK Voit valita vuodeksi korkeintaan vuoden Valitse (TIME/LANGU.) painikkeilla / ja kosketa sitten. 60min DISP OUTPUT SETUP ROTATE A.SHUT OFF CLOCK SET ARE SUMMER TIME LANGUAGE OK 7 Aseta [M] (kuukausi), [D] (päivä), tunnit ja minuutit ja kosketa sitten. Kello alkaa käydä. Katso sivu 116, kohta Aikavyöhykkeet. Tallennuspäivä ja -aika eivät näy tallennuksen aikana, mutta ne tallentuvat automaattisesti kiintolevylle ja näkyvät toiston aikana ([DATA CODE], s. 59). 22

23 Vaihe 7: Tallennettavan kuvan kuvasuhteen (16:9 tai 4:3) valitseminen (DCR-SR50E/SR60E/SR70E/ SR80E) 16:9 (laajakuva) -tilassa tallennettu kuva näkyy katseltaessa laajakuvaisena ja tarkkana. Jos kuvaa on tarkoitus katsella laajakuvatelevisiosta, 16:9 (laajakuva) -tilan käyttö on suositeltavaa. POWER-kytkin Elokuvat WIDE SELECT 1 Siirrä POWER-kytkintä nuolen suuntaan niin, että (elokuva) -merkkivalo syttyy. Kuvasuhdetta ei voi muuttaa, kun elokuvan tallennus on käynnissä [D. EFFECT] -asetuksena on [OLD MOVIE] (s. 55). Zoomauksen määrä vaikuttaa 16:9 (laajakuva)- ja 4:3-kuvien katselukulmien eroon. Kuvien toistaminen, kun videokamera on kytketty televisioon Valitse [TV TYPE] -asetukseksi [16:9] tai [4:3] käytettävän television mukaan (16:9/ 4:3) (s. 39). Kun [TV TYPE] -asetuksena on [4:3], 16:9 (laajakuva) -suhteinen kuva voi näyttää vääristyneeltä. Still-kuvat 1 Siirrä POWER-kytkintä niin, että (still-kuva) -merkkivalo syttyy. Kuvasuhteeksi vaihtuu 4:3. Aloittaminen 2 Valitse haluamasi asetus painamalla toistuvasti WIDE SELECT. 2 Valitse haluamasi kuvasuhde painamalla toistuvasti WIDE SELECT. 16:9 (laajakuva) 4:3 Still-kuvan koko on [ 0,7M] ( ), kun kuvasuhteen asetuksena on 16:9 (laajakuva). [1,0M] ( ) on käytössä enimmäiskokoisena, kun kuvasuhteena on 4:3. Tallennettavien still-kuvien enimmäismäärä on

24 Easy Handycam - videokameran käyttäminen automaattiasetuksilla Easy Handycam -tilan käyttäminen Easy Handycam -tila on toiminto, jossa lähes kaikki asetukset voi valita automaattisesti yhdellä EASY-painikkeen painalluksella. Vain perustoiminnot ovat käytettävissä, ja näytön teksti on tavallista suurempaa. Siksi ensikertalainenkin voi käyttää videokameraa helposti. EASY-painike Videokameran asetukset Easy Handycam -tilan käytön aikana Tuo asetustoiminnot näkyviin koskettamalla [SETUP]. Jos haluat lisätietoja asetuksista, katso sivu 45. EASY Kosketa 60min EASY LAN- GUAGE STBY SETUP BEEP CLOCK SET HDD FORMAT Melkein kaikki asetukset muuttuvat kiinteiksi automaattisesti. ei näy näytössä Easy Handycam -tilan käytön aikana. Jos haluat käyttää esimerkiksi manuaalista tarkennusta tai lisätä erikoistehosteita, poista Easy Handycam -tila käytöstä. Toimimattomat painikkeet Easy Handycam -tilassa Seuraavia painikkeita tai toimintoja ei voi käyttää, koska ne asetetaan automaattisesti. Jos valitset toiminnon, jota ei voi käyttää, näyttöön tulee ilmoitus [Invalid during Easy Handycam operation]. BACK LIGHT. (s. 32) Painikkeen DISP/BATT INFO (s. 20) pitäminen painettuna Zoomausvipu/-painikkeet (toiston aikana) Kokeile nyt kuvaamista sivu 25 Tee ennen käytön aloittamista vaiheissa 1 7 (s ) kuvatut valmistelut. 24

25 Helppo kuvaus Pidä vihreää painiketta painettuna ja siirrä POWER-kytkintä nuolen osoittamaan suuntaan vain, jos POWER-kytkin on OFF (CHG) -asennossa. Elokuvat 1 Siirrä POWER-kytkintä A nuolen suuntaan niin, että (elokuva) -merkkivalo syttyy. 2 Paina EASY. [Easy Handycam operation ON.] tulee näkyviin, ja sitten 3 Paina START/STOP B (tai C). 60min EASY Easy Handycam operation ON. ACCESS Elokuvien tallennus Still-kuvien tallennus ACCESS-merkkivalo ACCESS-merkkivalo palaa tai vilkkuu, kun videokameran kiintolevylle tallennetaan dataa. 60min EASY tulee LCD-näyttöön. STBY STBY 60min REC 00:01:00 EASY SETUP Easy Handycam - videokameran käyttäminen automaattiasetuksilla SETUP SETUP [STBY] [REC] Kun haluat pysäyttää tallennuksen, paina START/STOP uudelleen. [REC MODE] -asetuksena on [HQ] (tehdasasetus) (s. 57). Jatkuvan tallennuksen enimmäisaika on noin 13 tuntia. Seuraavien elokuvien tallentaminen Suorita vaihe 3. 25

26 Still-kuvat 1 Siirrä POWER-kytkintä A nuolen suuntaan niin, että (still-kuva) -merkkivalo syttyy. 2 Paina EASY. [Easy Handycam operation ON.] tulee näkyviin, ja sitten Easy Handycam operation ON. 60min EASY tulee LCD-näyttöön. 112 SETUP 3 Säädä tarkennusta painamalla painiketta PHOTO D kevyesti A. Paina painike sitten pohjaan B. Äänimerkki min EASY 112 Suljinääni min EASY SETUP SETUP Vilkkuu b Jää palamaan Videokamerasta kuuluu suljinääni. Kun katoaa, kuva on tallennettu. [ QUALITY] -asetuksena on [FINE] (tehdasasetus) (s. 54). Seuraavien still-kuvien tallentaminen Suorita vaihe 3. Easy Handycam -tilan poistaminen käytöstä Paina EASY uudelleen. katoaa LCD-näytöstä. 26

27 Helppo toisto Pidä vihreää painiketta painettuna ja siirrä POWER-kytkintä nuolen osoittamaan suuntaan vain, jos POWER-kytkin on OFF (CHG) -asennossa. Kuvien toisto ACCESS 1 Siirrä toistuvasti POWER-kytkintä nuolen suuntaan niin, että (PLAY/EDIT) -merkkivalo syttyy. VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. 2 Paina EASY. [Easy Handycam operation ON.] tulee näkyviin, ja sitten POWERkytkin Tallennuspäivämäärä Edelliset 6 kuvaa Seuraavat 6 kuvaa 60min EASY (elokuva) -välilehti (still-kuva) -välilehti DATE EDIT 12:34:01 SETUP ACCESS-merkkivalo ACCESS-merkkivalo palaa tai vilkkuu, kun videokameran kiintolevyltä luetaan dataa. tulee LCD-näyttöön. Viimeksi tallennetussa/ toistetussa elokuvassa näkyy merkki i. Kun kosketat elokuvaa, jossa on merkki i, elokuvan toisto alkaa siitä kohdasta, johon toisto on aiemmin pysäytetty. (toistoluettelo) -välilehti (s. 66) Easy Handycam - videokameran käyttäminen automaattiasetuksilla 27

28 3 Aloita toisto. Elokuvat Kosketa (elokuva) -välilehteä ja kosketa sitten toistettavan elokuvan pienoiskuvaa. Kun valittu elokuva on toistettu kokonaan, VISUAL INDEX -näyttö palaa näkyviin. Elokuvaa voi toistaa hitaasti koskettamalla / taukotilan tai toiston aikana. Äänenvoimakkuutta voi muuttaa koskettamalla [SETUP] t [VOLUME], ja säätämällä voimakkuutta painikkeilla /. Still-kuvat Nykyisen/edellisen kohtauksen alku Pysäytys (siirtyminen VISUAL INDEX -näyttöön) 60min EASY /112 01:12:34 Kosketa (still-kuva) -välilehteä ja kosketa sitten toistettavan still-kuvan pienoiskuvaa. SETUP Vaihto toisto- tai taukotilaan kosketettaessa Seuraava kohtaus Kuvaus-päivä/-aika Taakse-/eteenpäin EASY min 100/112 Diaesityspainike (s. 33) Siirtyminen VISUAL INDEX -näyttöön Edellinen/seuraava SETUP Kuvauspäivä/-aika VISUAL INDEX -näytön tulo näkyviin voi kestää jonkin aikaa. Kuvia voi poistaa koskettamalla VISUAL INDEX -näytössä [EDIT]. Katso Kuvien poistaminen, sivu 42. Easy Handycam -tilan poistaminen käytöstä Paina EASY uudelleen. katoaa LCD-näytöstä. 28

29 Kuvaus/toisto Kuvaus Objektiivin suojus* Avautuu POWERkytkimen asennon mukaan. Zoomausvipu PHOTO POWER-kytkin START/STOP A ACCESS-merkkivalo START/STOP B * DCR-SR50E/SR60E/SR70E/SR80E 1 Siirrä toistuvasti POWER-kytkintä nuolen suuntaan niin, että asianmukainen merkkivalo syttyy. Paina vihreää painiketta vain, kun POWER-kytkin on OFF (CHG) -asennossa. Kuvaus/toisto 2 Aloita tallennus. Elokuvat Paina START/STOP A (tai B). 60min REC 00:01:00 Still-kuvat Säädä tarkennusta painamalla painiketta PHOTO kevyesti A. Paina painike sitten pohjaan B. START/ STOP P-MENU 60min 1.0M FINE 123 Äänimerkki Suljinääni [STBY] b [REC] Kun haluat pysäyttää tallennuksen, paina START/STOP uudelleen. P-MENU Vilkkuu b Jää palamaan Videokamerasta kuuluu suljinääni. Kun katoaa, kuva on tallennettu. Jos ACCESS-merkkivalo palaa tai vilkkuu tallennuksen päättymisen jälkeen, datan tallennus kiintolevylle on meneillään. Suojaa videokamera iskuilta ja tärinältä äläkä irrota akkua tai verkkolaitetta. Elokuvia tai still-kuvia ei voi tallentaa samanaikaisesti. Jatkuvan tallennuksen enimmäisaika on noin 13 tuntia. Kun elokuvatiedoston koko ylittää 2 Gt:n rajan, videokamera luo automaattisesti seuraavan tiedoston. Elokuvien kuvanlaadusta on tietoja kohdassa [REC MODE] (s. 57) ja still-kuvien kuvanlaadusta kohdassa [ IMAGE SIZE] (s. 54). 29

30 Toisto 1 Siirrä toistuvasti POWER-kytkintä niin, että (PLAY/EDIT) -merkkivalo syttyy. VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. Tallennuspäivämäärä Edelliset 6 kuvaa Seuraavat 6 kuvaa (elokuva) -välilehti 60min (still-kuva) -välilehti DATE EDIT 12:34:01 P-MENU Viimeksi tallennetussa/ toistetussa elokuvassa näkyy merkki i. Kun kosketat elokuvaa, jossa on merkki i, elokuvan toisto alkaa siitä kohdasta, johon toisto on aiemmin pysäytetty. (toistoluettelo) -välilehti (s. 66) Zoomausvipua siirtämällä VISUAL INDEX -näytössä voi näyttää 6 tai 12 kuvaa tai vielä enemmän kuvia samanaikaisesti. VISUAL INDEX -näytössä näkyvien pienoiskuvien määrän voi asettaa STANDARD SET -valikon [ DISPLAY] -asetuksella (s. 59). Pienoiskuvaluetteloa voi selata nopeasti pitämällä painiketta / painettuna. 2 Aloita toisto. Elokuvat Kosketa (elokuva) -välilehteä ja sitten toistettavaa elokuvaa. Nykyisen/ edellisen kohtauksen alku Vaihto toistotai taukotilaan kosketettaessa Seuraava kohtaus Still-kuvat Kosketa (still-kuva) -välilehteä ja sitten toistettavaa still-kuvaa. Diaesityspainike (s. 33) P-MENU P-MENU Pysäytys (siirtyminen VISUAL INDEX -näyttöön) Taakse-/eteenpäin Kun valittu elokuva on toistettu kokonaan, VISUAL INDEX -näyttö palaa näkyviin. Siirtyminen VISUAL INDEX -näyttöön Edellinen/seuraava 30 Elokuvaa voi toistaa hitaasti koskettamalla / taukotilan tai toiston aikana. Yksi painikkeen / kosketus muuttaa taakse-/eteenpäin suuntautuvan siirron nopeuden noin viisinkertaiseksi, kaksi kosketusta noin 10- kertaiseksi, kolme kosketusta noin 30-kertaiseksi ja neljä kosketusta noin 60-kertaiseksi. ACCESS-merkkivalo palaa tai vilkkuu, kun videokameran kiintolevyltä luetaan dataa. Äänenvoimakkuuden säätäminen Äänenvoimakkuutta voi muuttaa koskettamalla t [VOLUME] ja säätämällä voimakkuutta painikkeilla /. Jos [VOLUME ] -asetusta ei ole - valikossa, kosketa [SETUP] (s. 44).

31 Kuvien haku päivämäärän mukaan (Date Index) Haluttujen kuvien haku on tehokasta päivämäärän avulla. 1 Siirrä toistuvasti POWER-kytkintä niin, että (PLAY/EDIT) -merkkivalo syttyy. VISUAL INDEX -näyttö tulee näkyviin LCD-näyttöön. 4 Siirry haluamasi päivän kohdalle koskettamalla edellinen/seuraava päivä -painiketta. 60min 21 DATE :34 END OK P-MENU 60min DATE EDIT 12:34:01 P-MENU 5 Kun haluamasi kuvan valittu päivämäärä näkyy korostettuna, kosketa. Valittua päivänä tallennetut kuvat tulevat VISUAL INDEX -näyttöön. Kuvaus/toisto 2 Jos haluat hakea elokuvia, kosketa (elokuva) -välilehteä. Jos haluat hakea still-kuvia, kosketa (still-kuva) -välilehteä. 3 Kosketa [DATE]. Kuvien tallennuspäivämäärät tulevat näyttöön. Paluu VISUAL INDEX -näyttöön 60min 21 DATE :34 END OK P-MENU Edellinen/seuraava päivä -painike 31

32 Kuvauksessa ja toistossa käytettäviä toimintoja Voit käyttää [DIGITAL ZOOM] -toimintoa (s. 52), jos haluat käyttää zoomausta, jonka kerroin on suurempi kuin seuraava: (optinen zoomaus) DCR-SR30E/SR40E 20 DCR-SR50E/SR60E/ SR70E/SR80E Tallentaminen Zoomauksen käyttäminen Voit zoomata hitaasti siirtämällä zoomausvipua 1 hieman. Voit zoomata nopeasti siirtämällä vipua enemmän. Laaja näkymä: (laajakulma) Lähinäkymä: (tele) Varo irrottamasta sormea nopeasti zoomausvivusta 1. Muutoin vivun liikkumisesta johtuva ääni voi tallentua. Zoomausnopeutta ei voi muuttaa LCD-näytön kehyksen zoomauspainikkeiden 6 avulla. Videokameran ja kuvauskohteen välinen vähimmäisetäisyys, joka varmistaa täsmällisen tarkennuksen vivun ollessa laajakulmaasennossa, on noin 1 cm; teleasennossa noin 80 cm. Kuvaaminen pimeissä paikoissa (NightShot plus)... 2 Aseta NIGHTSHOT PLUS -kytkin 2 asentoon ON. ( ja [ NIGHTSHOT PLUS ] tulevat näyttöön.) Jos haluat tallentaa kuvan tavallista kirkkaampana, käytä Super NightShot plus -toimintoa (s. 51). Jos haluat tallentaa kuvan tavallista kirkkaampana himmeässä valaistuksessa, käytä Color Slow Shutter -toimintoa (s. 51). NightShot plus ja Super NightShot plus käyttävät infrapunavaloa. Älä siksi peitä infrapunaporttia 3 sormella tai millään esineellä. Irrota lisäobjektiivi (lisävaruste). Säädä tarkennusta manuaalisesti ([FOCUS], s. 50), jos automaattitarkennus ei onnistu. Älä käytä näitä toimintoja kirkkaasti valaistussa ympäristössä. Muuten seurauksena voi olla toimintahäiriö. Taustavalaistujen kohteiden valotuksen säätäminen (BACK LIGHT)... 4 Jos haluat säätää taustavalaistun kohteen valotusta, paina BACK LIGHT 4 niin, että. tulee näyttöön. Voit poistaa taustavalokorjauksen käytöstä painamalla BACK LIGHT uudelleen. Tarkennuksen säätäminen muun kuin kuvan keskikohdan mukaan... 5 Katso [SPOT FOCUS], sivu 50. Tarkennuksen lukitseminen valittuun kohteeseen... 5 Katso [SPOT METER], sivu 48. Erikoistehosteiden lisääminen... 5 Katso PICT. APPLI., sivu 54.

33 Jalustan käyttäminen... qg Kiinnitä kolmijalkainen jalusta (lisävaruste: ruuvin on oltava alle 5,5 mm:n pituinen) jalustaruuvilla jalustan kiinnitysreikään qg. Olkahihnan kiinnittäminen... 0 Kiinnitä olkahihna (lisävaruste) videokamerassa olevaan hihnalle tarkoitettuun kiinnittimeen. Toisto Still-kuvasarjan toistaminen (diaesitys)... 5 Kosketa still-kuvien toistonäytössä (s. 30). Diaesitys alkaa valitusta kuvasta. Pysäytä diaesitys koskettamalla. Voit aloittaa diaesityksen uudelleen koskettamalla uudelleen. Diaesityksen toiston voi asettaa jatkuvaksi koskettamalla. Tehdasasetus on [ON] (jatkuva toisto). Katsottavaa kuvaa ei voi zoomata diaesityksen aikana. Kuvaus/toisto Kuvaaminen peilikuvatilassa... qs Avaa LCD-näyttö qs 90 asteen kulmaan videokameraan nähden (1) ja käännä näyttöä sitten 180 astetta objektiivin puolelle (2). LCD-näyttöön tulee peilikuva kuvauskohteesta, mutta kuva tallentuu normaalisti. Katseltavan kuvan zoomaus Toistokuvaa voi suurentaa noin 1,1- kertaisesta enintään 5-kertaiseksi alkuperäiseen kokoon verrattuna. Suurennusta voi muuttaa zoomausvivun 1 tai LCD-näytön kehyksen zoomauspainikkeiden 6 avulla. 1 Tuo näkyviin kuva, jota haluat zoomata. 2 Suurenna kuvaa siirtämällä zoomausta T (tele) -suuntaan. LCD-näyttöön tulee kehys. 3 Kosketa sitä aluetta, jonka haluat LCDnäytön keskelle. 4 Säädä suurennusta siirtämällä zoomausta W (laajakulma)- ja T (tele) -asentojen välillä. Kun haluat poistaa toiminnon käytöstä, kosketa [END]. Zoomausnopeutta ei voi muuttaa LCD-näytön kehyksen zoomauspainikkeiden 6 avulla. 33

34 Tallennus/toisto Akun jäljellä olevan varauksen tarkistaminen... qf Aseta POWER-kytkin asentoon OFF (CHG) ja paina sitten DISP/BATT INFO qf. Jos painat tätä painiketta kerran, BATTERY INFO tulee näyttöön noin seitsemäksi sekunniksi. Jos painat painiketta, kun BATTERY INFO on näkyvissä, voit pidentää näkymisajan 20 sekunniksi. BATTERY INFO BATTERY CHARGE LEVEL REC TIME AVAILABLE LCD SCREEN: 90 Akun jäljellä oleva varaus (suunnilleen) Tallennusaika (suunnilleen) Vapaan kiintolevytilan tarkastaminen... 5 Katso [HDD INFO], sivu 56. Jäljellä oleva tallennusaika ja tallennettavissa olevien still-kuvien määrä näkyy näytössä tallennuksen aikana. Toimintaäänimerkin poistaminen käytöstä... 5 Katso [BEEP], sivu 60. Muiden osien sijainti ja toiminnot 7 Sisäinen stereomikrofoni Kun ulkoinen mikrofoni (lisävaruste) on kytketty, se on etusijalla videokameran sisäiseen mikrofoniin verrattuna (DCR- SR50E/SR60E/SR70E/SR80E). 8 Kaukosäädinsignaalin tunnistin (DCR- SR50E/SR60E/SR70E/SR80E) Suuntaa kaukosäädin (s. 38) videokamerassa olevaan kaukosäädinsignaalin tunnistimeen. 9 Tallennusmerkkivalo (DCR-SR50E/ SR60E/SR70E/SR80E) Tallennusmerkkivalo palaa tallennuksen aikana (s. 60). Merkkivalo vilkkuu, kun akun tai videokameran kiintolevyn jäljellä oleva kapasiteetti on pieni. qd Kaiutin Ääni kuuluu kaiuttimesta toiston aikana. Jos haluat tietoja äänenvoimakkuuden säätämisestä, katso sivu 30. Alkuasetusten palauttaminen (nollaus)... qa Painamalla RESET qa voit nollata kaikki asetukset, päivämäärän ja kellonajan asetus mukaan lukien. (Käyttäjän oman valikon mukautetut asetustoiminnot eivät nollaudu.) 34

35 Viimeksi kuvatun kohtauksen tarkistaminen/ poistaminen (tallennuksen tarkistus/ tarkistettavan poisto) Voit tarkistaa viimeksi kuvatun elokuvan tai still-kuvan. Voit myös poistaa tarkistetun kuvan. Viimeisen kohtauksen tarkistaminen (tallennuksen tarkistus) Viimeksi kuvatun kohtauksen poistaminen (tarkistettavan poisto) Jos tarkistettu kohtaus on tarpeeton, voit poistaa sen heti. 1 Siirrä POWER-kytkintä niin, että (elokuva) tai (still-kuva) -merkkivalo syttyy. Kosketa sitten. Kamera alkaa toistaa viimeistä kohtausta. Elokuva 60min REVIEW /112 01:12:34 00:00:20 1 Paina tarkistuksen aikana. 60min REVIEW YES 2 Kosketa [YES]. Delete? Kohtausta ei voi palauttaa poistamisen jälkeen. NO 100/112 Kuvaus/toisto Kosketa tätä, niin seuraavat toimintopainikkeet tulevat näkyviin. : Paluu katsottavan elokuvan alkuun. / : Äänenvoimakkuuden säätö. Still-kuva 60min 30/30 REVIEW Palaaminen tallennukseen Kosketa. Kameran tiedot (kuten tallennuspäivä ja asetukset) eivät ole näkyvissä. Kun tarkistat peräkkäin tallennettuja still-kuvia (s. 53), voit siirtyä eteen- tai taaksepäin kuvien välillä painikkeilla / (DCR-SR50E/ SR60E/SR70E/SR80E). Tarkistettavan kohtauksen poistotoiminnon avulla voi poistaa viimeksi tallennetut kuvat järjestyksessä peräjälkeen. Viimeksi tallennetun kohtauksen tarkistustoiminnolla voi poistaa järjestyksessä vain viimeksi tallennetun kuvan. Jos haluat poistaa muita kuvia, katso sivu 42. Kun tallennetut kuvat poistetaan tarkistettavan kohtauksen poistotoiminnolla, poistamista ei voi jatkaa, jos näyttöön tulee suojattu kuva. Peräkkäin tallennettuja still-kuvia (s. 53) poistettaessa kaikki kuvat poistetaan samalla kertaa (DCR-SR50E/SR60E/SR70E/SR80E). 35

36 Tallennuksen/toiston aikana näytössä näkyvät symbolit Elokuvien tallennus ( ) on viitesivu. Tallennuksen aikana näytössä näkyvät symbolit eivät tallennu. Still-kuvien tallennus 60min REC 00:01:00 [60min] 60min 112 P-MENU P-MENU 1 Akun jäljellä oleva varaus (suunnilleen) (34) 2 Tallennuslaatu (HQ / SP / LP) (57) 3 Tallennuksen tila ([STBY] (valmiustila)/ [REC] (tallennus)) 4 Laskuri (tunnit: minuutit: sekunnit) 5 Jäljellä oleva elokuvien tallennusaika 6 Tallennuksen tarkistuspainike (35) 7 Käyttäjän oman valikon painike (44) Elokuvien katselu 8 Kuvan koko (54) (DCR-SR50E/SR60E/SR70E/SR80E) 9 Laatu ([FINE] / [STD]) (54) q; Tallennettavissa olevien still-kuvien määrä Still-kuvien katselu 60min 100/112 01:01:00 60min 1/ P-MENU P-MENU qa Toistotila qs Toistettujen elokuvien määrä/ tallennettujen elokuvien kokonaismäärä qd Edellinen/seuraava-painike (28, 30) qf Tallennuskansiot/tiedostot (117) qg Videokameran ohjauspainikkeet (28, 30) qh Toistettujen still-kuvien määrä/ tallennettujen still-kuvien kokonaismäärä qj Tallennuskansiot/tiedostot (117) qk Edellinen/seuraava-painike (28, 30) ql Diaesityspainike (33) w; VISUAL INDEX -painike (28, 30) 36

37 LCD-näytön symbolit Seuraavat symbolit tulevat näkyviin, kun muutat asetuksia tai tallennat tai toistat kuvaa. Vasen yläkulma Ylhäällä keskellä Oikea yläkulma 60min STBY 00:01:00 [60min] Keskiosa Symboli E Merkitys ( ) on viitesivu. NightShot plus (32) Super NightShot plus (51) Color Slow Shutter (51) PictBridge-yhteys (72) Varoitus (111) Alaosa Vasen yläkulma Symboli Ylhäällä keskellä Symboli Oikea yläkulma Symboli Merkitys Kuvaus vitkalaukaisimen avulla (51) Jatkuva valokuvien tallennus/tallennus valotuksen haarukoinnilla (53) Salama (50) MICREF LEVEL low (58) Merkitys Diaesityksen uudelleentoisto (33) Merkitys P-MENU Keskiosa Alaosa Symboli 9 Merkitys Kuvatehoste (55) Digitaalitehoste (55) Manuaalinen tarkennus (50) PROGRAM AE (48). Taustavalokorjaus (32) n Valkotasapaino (49) WIDE SELECT (23) SteadyShot ei käytössä (53) Monipuolinen pistemittaus (48) / valotus (49) DATA CODE tallennuksen aikana Tallennuspäivämäärä ja -kellonaika tallennetaan automaattisesti. Ne eivät ole näkyvissä tallennuksen aikana. Voit kuitenkin tarkastaa ne toiston aikana [DATA CODE] -toiminnolla (s. 59). Kuvaus/toisto Nosto/häivytys (54) LCD-näytön taustavalo ei käytössä (20) Putoamistunnistin ei käytössä (56) Putoamistunnistin (56) 37

38 Kaukosäädin (DCR-SR50E/SR60E/SR70E/SR80E) Poista suoja-arkki ennen kaukosäätimen käyttämistä. Suoja-arkki 1 DATA CODE (s. 59) Kun tätä painetaan toiston aikana, tallennettuihin kuviin liittyvä päivämäärä ja aika tai kameran asetustiedot (s. 59) tulevat näkyviin. 2 PHOTO (s. 26, 29) Videokamera tallentaa still-kuvaksi sen kuvan, joka on näkyvissä, kun painat tätä painiketta. 3 SCAN/SLOW (s. 28, 30) 4. > (edellinen/seuraava) (s. 28, 30) 5 PLAY (s. 28, 30) 6 STOP (s. 28, 30) 7 DISPLAY (s. 21) 8 Lähetin 9 START/STOP (s. 25, 29) q; Zoomaus (s. 32, 33) qa PAUSE (s. 28, 30) qs VISUAL INDEX (s. 27, 30) Näyttää VISUAL INDEX -näytön, kun painiketta painetaan toiston aikana. qd b / B / v / V / ENTER Kun jotain näistä painikkeista painetaan, LCDnäyttöön tulee oranssi kehys. Valitse haluamasi painike tai kohde painamalla b / B / v / V ja vahvista valinta painamalla ENTER. Suuntaa kaukosäädin videokamerassa olevaan kaukosäädinsignaalin tunnistimeen (s. 34). Jos kaukosäätimestä ei lähetetä komentoja tietyn ajan kuluessa, oranssi kehys katoaa. Kun painat jälleen b / B / v / V tai ENTER, kehys tulee uudelleen näyttöön samaan kohtaan, jossa se viimeksi näkyi. Jos paristo on vaihdettava, katso sivu

39 Kuvan katseleminen televisiossa Kytke videokamera television tai kuvanauhurin tuloliitäntään A/V-liitäntäkaapelilla 1 tai S VIDEO -johdolla varustetulla A/V-liitäntäkaapelilla 2. Kytke videokamera pistorasiaan kameran vakiovarusteisiin sisältyvän verkkolaitteen avulla ja käytä kameraa verkkolaitteella (s. 14). Katso lisätietoja myös kytkettävien laitteiden käyttöohjeista. Jos haluat katsella tallennettuja kuvia tietokoneessa, katso sivu 75. A/Vliitäntä IN (keltainen) (valkoinen) (punainen) S VIDEO VIDEO AUDIO Kuvanauhuri tai televisio Kuvaus/toisto : Signaalin kulkusuunta 1 A/V-liitäntäkaapeli (vakiovaruste) Sekä Handycam Station -laitteessa että videokamerassa on A/V-liitännät (s. 74). Kytke A/V-liitäntäkaapeli laitteistosi mukaan videokameraan tai Handycam Station -laitteeseen. 2 A/V-liitäntäkaapeli, jossa on S VIDEO -johto (lisävaruste) Jos videokamera kytketään toiseen laitteeseen S VIDEO -liitännän kautta S VIDEO -johdolla varustetun A/V-liitäntäkaapelin (lisävaruste) avulla, kuvanlaatu on parempi kuin kytkettäessä laitteet A/V-liitäntäkaapelin kautta. Kytke valkoinen ja punainen liitin (vasen/oikea äänikanava) sekä S VIDEO -johdolla varustetun A/V-liitäntäkaapelin (lisävaruste) S VIDEO -liitin (S VIDEO -kanava). Keltaista liitintä ei tarvitse kytkeä. Ääni ei kulje S VIDEO -liitännän kautta. Laskurin saa näkyviin television kuvaruutuun valitsemalla videokamerassa [DISP OUTPUT] -asetukseksi [V-OUT/PANEL] (s. 60). Älä kytke A/V-liitäntäkaapeleita videokameraan ja Handycam Station -laitteeseen samanaikaisesti. Muutoin kuvassa voi olla häiriöitä. Jos televisio on kytketty kuvanauhuriin Kytke videokamera kuvanauhurin LINE IN -tuloliitäntään. Valitse tarvittaessa kuvanauhurin tulokanavaksi LINE (esimerkiksi VIDEO 1 tai VIDEO 2). Kuvasuhteen asettaminen kytkettävän television mukaan (16:9/4:3) (DCR- SR50E/SR60E/SR70E/SR80E) Valitse katseluun käytettävän television kuvasuhteen mukainen asetus. 1 Siirrä POWER-kytkintä niin, että (PLAY/EDIT) -merkkivalo syttyy. 2 Kosketa t [SETUP] t STANDARD SET t [TV TYPE] t [16:9] tai [4:3] t. Jos [TV TYPE] -asetukseksi valitaan [4:3], kuvan laatu voi heikentyä. Jos tallennetun kuvan kuvasuhde vaihtelee kuvasuhteiden 16:9 (laajakuva) ja 4:3 välillä, kuvassa voi olla värinää. 39
