Kivistön asuntomessualueen puukerrostalon rakenteiden kosteusmittausten tulokset ja johtopäätökset

Koko: px
Aloita esitys sivulta:

Download "Kivistön asuntomessualueen puukerrostalon rakenteiden kosteusmittausten tulokset ja johtopäätökset"

Transkriptio

1 Kivistön asuntomessualueen puukerrostalon rakenteiden kosteusmittausten tulokset ja johtopäätökset Energiatehokkaan puukerrostalon kosteusturvallisuus seminaari Kansallissali, Helsinki Mikko Saari

2 Rakenteiden kosteusmittauksesta lyhyesti Tavoitteena oli varmistaa, että rakennusaikana rakenteisiin mahdollisesti kulkeutunut kosteus poistuu rakenteista käytön aikana rakenteisiin ei kulkeudu kosteutta ulkoa tai sisältä Rakenteiden kosteus mitattiin rakenteessa olevan ilman lämpötilaa ja suhteellista kosteutta mittaamalla mahdollisina kylmäsiltoina toimivien rakenteiden pintalämpötiloja ei mitattu Rakennusliike oli valinnut mittauskohdat ja asentanut mittauslaitteet Tämä esitys käsittelee mittaustuloksia ja niistä tehtyjä tulkintoja Kosteusmittaukset käynnistyivät jo rakennusvaiheessa Mittausjakso oli

3 Mitattujen rakenteiden sijainti lounaisjulkisivulla

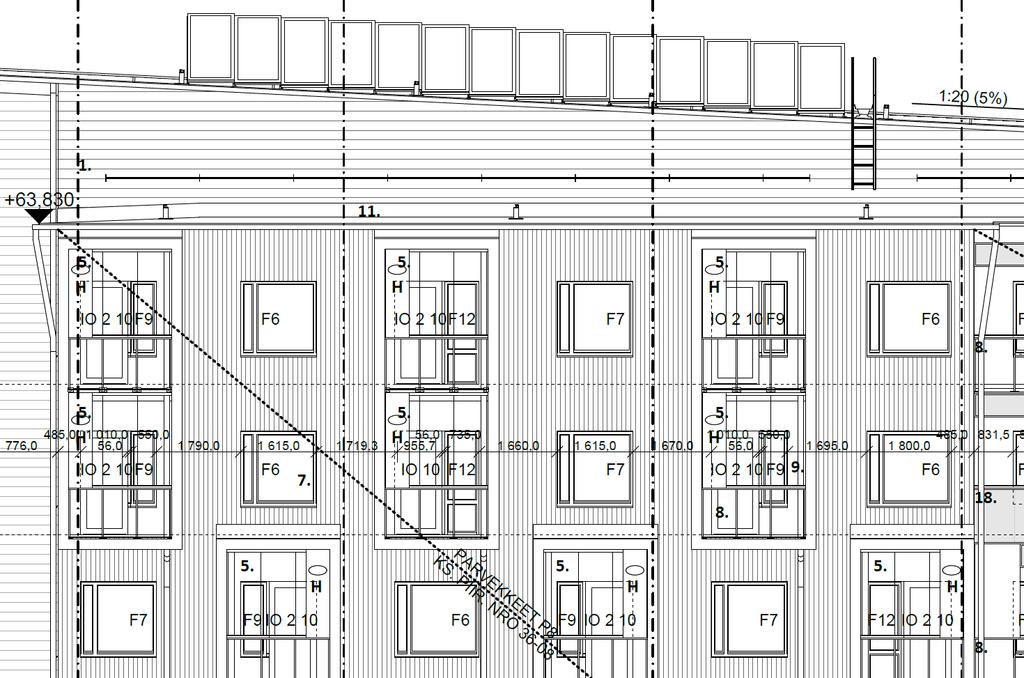

4 Mitattujen rakenteiden sijainti julkisivukuvassa

5 Mitattujen rakenteiden sijainti elementeissä sisäpuolelta katsottuna

6 Rakenteiden kosteusmittauksissa käytetyt laitteet ja niistä saadut kokemukset RF-Sensit pilvipalvelu-järjestelmä Yksi mittauslaite, neljä lämpötilaa ja suhteellista kosteutta mittavaa anturia Mittaustulokset voi ladata raporttina tai Excel-muodossa jatkokäsiteltäväksi halutulta aikaväliltä Kokemuksia järjestelmän käytöstä Mittaustulosten haku toimii hyvin Mittauksessa oli runsaasti katkoja, dataa puuttuu pitkiltä jaksoilta Vuoden mittausten jälkeen järjestelmä siirtyi automaattisesti tunnittaisesta mittauksesta kerran vuorokaudessa tapahtuvaan mittaukseen? Tämä hieman heikensi mittaustiedon edustavuutta (esim. sateet)

7 RF-Sensit järjestelmä

8 Mittauspiste M280 Väliseinän liittymä ulkoseinään (vaakaleikkaus) M280-1 liitoksen vieressä sisäverhouslevyjen takana M280-2 liitoksen vieressä tuulensuojaeristeen ja -levyn sisäpuolella M280-3 liitoksen runkotolpan ja vaakapuun nurkassa eristeen sisäpuolella M280-4 liitoksessa tuulensuojaeristeen ja -levyn sisäpuolella

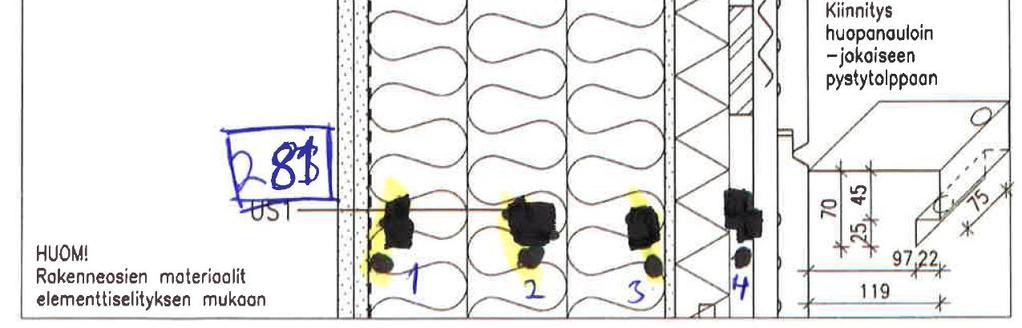

9 Mittauspiste M281 Elementtirungon keskellä, 2 m lattiasta (pystyleikkaus) M281-1 sisäverhouslevyjen takana M281-2 eristeessä rungon keskellä M281-3 tuulensuojaeristeen ja -levyn sisäpuolella M281-4 tuulensuojan pinnalta ulkoverhouspaneelin tuuletusraossa

10 Mittauspiste M282 Ulkoseinänelementin alareunasta 50 mm ylös (pystyleikkaus) M282-1 sisäverhouslevyjen takana M282-2 eristeessä rungon keskellä M282-3 tuulensuojaeristeen ja -levyn sisäpuolella M282-4 ulkoverhouspaneelin ulkopinnalla ("ulkoilma")

11 Mittauspiste M283 Ikkunan yläpuolella (pystyleikkaus) M283-1 yläpuolisen välipohjaliitoksen vaakapuun kohdalla eristeen sisäpuolella M283-2 yläpuolisen välipohjaliitoksen vaakapuun kohdalla tuulensuojaeristeen ja -levyn sisäpuolella M283-3 ikkunaliitoksen yläpuolella (50 mm) sisäverhouslevyjen takana M283-4 ikkunaliitoksen yläpuolella (50 mm) tuulensuojaeristeen ja -levyn sisäpuolella

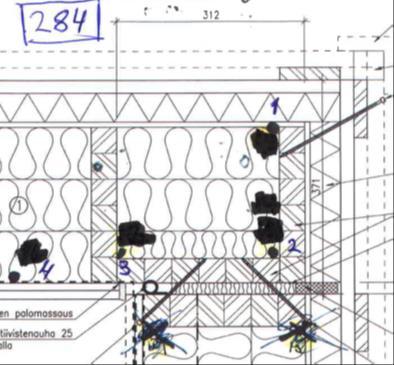

12 Mittauspiste M284 Ulkoseinäliitos ulkonurkassa (vaakaleikkaus) M284-1 nurkkaliitoksen ulkokulmassa runkotolpan ja tuulensuojaeristeen ja -levyn sisäpuolella M284-2 nurkkaliitoksen runkotolpan ja sisäreunan vaakapuun sisäpuolella eristeessä M284-3 nurkkaliitoksen sisänurkassa runkotolpan ja sisäreunan vaakapuun ulkopuolella eristeessä M284-4 nurkkaliitoksen vieressä sisäverhouslevyjen takana eristeessä

13 Absoluuttinen kosteus on toimiva indikaattori rakennekosteuden arvioinnissa Ilman suhteellinen kosteus ja absoluuttinen kosteus Huoneilman lämpötila on +22 C Suhteellinen kosteus 30 % Absoluuttinen kosteus on 5 g/kg Ulkoilman lämpötila on +5 C Suhteellinen kosteus 90 % Absoluuttinen kosteus on 5 g/kg Mikäli rakenteessa absoluuttinen kosteus on yli 2 g/kg korkeampi kuin ulkoilmassa, syy on syytä selvittää ja poissulkea säästä johtuva vaihtelu

14 Suhteellinen kosteus, % Esimerkkejä elementtirungon mittaustuloksista: suhteellinen kosteus 120 Moduuli 281 elementtirungon keskellä 2 m lattiasta M281-1 sisäverhouslevyjen takana M281-2 eristeessä rungon keskellä M281-3 tuulensuojaeristeen ja -levyn sisäpuolella M281-4 tuulensuojan pinnalta ulkoverhouspaneelin tuuletusraossa Aika

15 Absoluuttinen kosteus, g vettä/kg kuivaa ilmaa Esimerkkejä elementtirungon mittaustuloksista: absoluuttinen kosteus Moduuli 281 elementtirungon keskellä 2 m lattiasta M281-1 sisäverhouslevyjen takana M281-2 eristeessä rungon keskellä M281-3 tuulensuojaeristeen ja -levyn sisäpuolella M281-4 tuulensuojan pinnalta ulkoverhouspaneelin tuuletusraossa M282-4 ulkoverhouspaneelin ulkopinnalla Aika

16 Lämpötila ja kastepisteläpötila, C Lämpötila ja kastepisteläpötila, C Lämpötila ja kastepisteläpötila, C Lämpötila ja kastepisteläpötila, C Esimerkkejä elementtirungon mittaustuloksista: kastepistelämpötila Moduuli 281 elementtirungon keskellä 2 m lattiasta Moduuli 281 elementtirungon keskellä 2 m lattiasta T1 sisäverhouslevyjen takana T2 eristeessä rungon keskellä -15 T1 kastepiste T2 kastepiste M281-1 sisäverhouslevyjen takana -20 M281-2 eristeessä rungon keskellä -25 Aika Aika Moduuli 281 elementtirungon keskellä 2 m lattiasta Moduuli 281 elementtirungon keskellä 2 m lattiasta M281-3 tuulensuojaeristeen ja T3 tuulensuojaeristeen ja -levyn -levyn T3 kastepiste sisäpuolella M281-4 T4 tuulensuojan pinnalta tuulensuojan ulkoverhouspaneelin tuuletusraossa pinnalta T4 kastepiste ulkoverhouspaneelin tuuletusraossa Aika Aika

17 Absoluuttinen kosteus, g vettä/kg kuivaa ilmaa Väliseinän liittymä ulkoseinään, absoluuttisen kosteuden kuukausikeskiarvot Moduuli 280 väliseinän liittymä ulkoseinään M280-1 liitoksen vieressä sisäverhouslevyjen takana M280-2 liitoksen vieressä tuulensuojaeristeen ja -levyn sisäpuolella M280-3 liitoksen runkotolpan ja vaakapuun nurkassa eristeen sisäpuolella M280-4 liitoksessa tuulensuojaeristeen ja -levyn sisäpuolella M282-4 ulkoverhouspaneelin ulkopinnalla, ULKOILMA Aika

18 Absoluuttinen kosteus, g vettä/kg kuivaa ilmaa Väliseinän liittymä ulkoseinään, absoluuttisen kosteuden kuukausikeskiarvot Moduuli 281 elementtirungon keskellä 2 m lattiasta M281-1 sisäverhouslevyjen takana M281-2 eristeessä rungon keskellä M281-3 tuulensuojaeristeen ja -levyn sisäpuolella M281-4 tuulensuojan pinnalta ulkoverhouspaneelin tuuletusraossa M282-4 ulkoverhouspaneelin ulkopinnalla, ULKOILMA Aika

19 Absoluuttinen kosteus, g vettä/kg kuivaa ilmaa Väliseinän liittymä ulkoseinään, absoluuttisen kosteuden kuukausikeskiarvot Moduuli 282 ulkoseinäelementin alareunasta 50 mm ylös M282-1 sisäverhouslevyjen takana M282-2 eristeessä rungon keskellä M282-3 tuulensuojaeristeen ja -levyn sisäpuolella M282-4 ulkoverhouspaneelin ulkopinnalla, ULKOILMA Aika

20 Absoluuttinen kosteus, g vettä/kg kuivaa ilmaa Väliseinän liittymä ulkoseinään, absoluuttisen kosteuden kuukausikeskiarvot Moduuli 283 ikkunan yläpuolella M283-1 yläpuolisen välipohjaliitoksen vaakapuun kohdalla eristeen sisäpuolella M283-2 yläpuolisen välipohjaliitoksen vaakapuun kohdalla tuulensuojaeristeen ja -levyn sisäpuolella M283-3 ikkunaliitoksen yläpuolella (50 mm) sisäverhouslevyjen takana M283-4 ikkunaliitoksen yläpuolella (50 mm) tuulensuojaeristeen ja -levyn sisäpuolella M282-4 ulkoverhouspaneelin ulkopinnalla, ULKOILMA Aika

21 Absoluuttinen kosteus, g vettä/kg kuivaa ilmaa Väliseinän liittymä ulkoseinään, absoluuttisen kosteuden kuukausikeskiarvot Moduuli 284 seinäliitos ulkonurkassa M284-1 nurkkaliitoksen ulkokulmassa runkotolpan ja tuulensuojaeristeen ja -levyn sisäpuolella M284-2 nurkkaliitoksen runkotolpan ja sisäreunan vaakapuun sisäpuolella eristeessä M284-3 nurkkaliitoksen sisänurkassa runkotolpan ja sisäreunan vaakapuun ulkopuolella eristeessä M284-4 nurkkaliitoksen vieressä sisäverhouslevyjen takana eristeessä M282-4 ulkoverhouspaneelin ulkopinnalla, ULKOILMA Aika

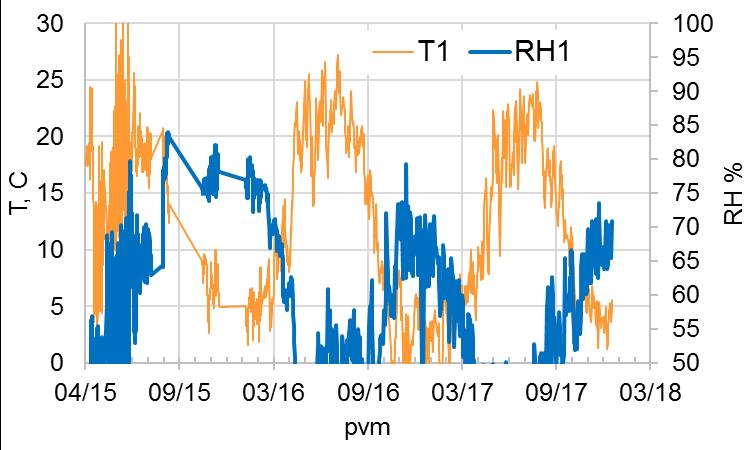

22 Ulkoseinän nurkkaliitoksen hometarkastelu/ Tuomo Ojanen/VTT Nurkkadetalji Mitatut lämpötilat ja suhteelliset kosteudet Rakenne on kosteusteknisesti turvallinen Mittauksista analysoitu kasvuriski Paljain silmin näkyvä kasvu Ensimmäiset merkit homekasvusta

23 Yhteenveto ja johtopäätökset Energiatehokkaissa puurakenteissa ei havaittu mittauksissa ylimääräistä kosteutta Rakentamisaikainen kosteus Käytön aikana rakenteen päässyt kosteus Rakenteiden kosteus seurasi ulkoilman kosteuden vaihtelua Seurannan aikana rakenteet kuivuivat ja kosteuserot pienenivät Nurkkaliitoksessa on hieman enemmän alkukosteutta kuin muissa rakenteissa Yleisesti erot olivat alle 1 g/kg absoluuttista kosteutta Mittaustulosten mukaan homeen kasvulle ei ole edellytyksiä rakenteen lämmöneristekerroksessa

24 PALVELUJA HUOMISEN MENESTYKSEEN 24
