1 KUBOTA-MINIKAIVUKONE

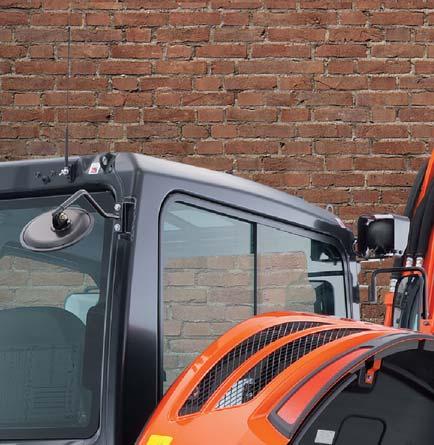

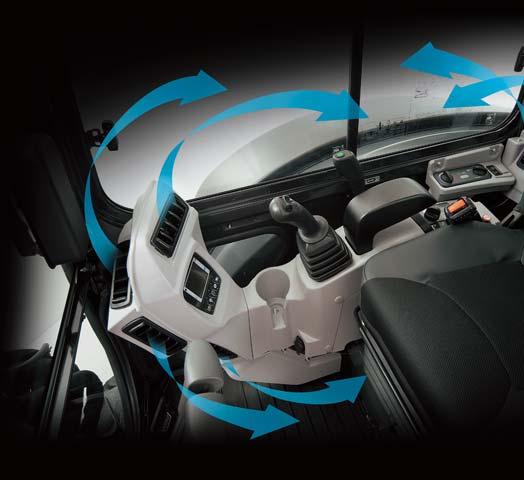

2 Tilava ja mukava KX057-4:ssä mukavuutesi on aina etusijalla. Ylellisessä ohjaamossa on deluxe-istuin ja leveämpi oviaukko, joka mahdollistaa helpoan pääsyn ohjaamoon ja sieltä pois. Turvaohjaamo (ROPS) ja kuljettajan turvakatos (OPG, ISO10262) maksimoivat turvallisuuden. Entistäkin helppokäyttöiseät toiminnot parantavat käytettävyyttä merkittävästi. Kubotan oma ajonestolaite KX057-4 on suojattu Kubotan johtavalla ajonestolaitteella. Moottori käynnistyy vain järjestelmään ohjelmoiduilla avaimilla. Käynnistysyritys vieraalla avaimella aiheuttaa hälytyksen. Uusia parannettuja ominaisuuksia ovat virta-avaimen poistamismuistutus käytön jälkeen ja LED-merkkivalo varkauksien torjumiseksi. Tankkauspumppu täyttymisilmaisimella* KX057-4:n sähkötoimisessa tankkauspumpussa on automaattipysäytys, joka vähentää ylivuodon riskiä. Jos tankkaat kanisterista tai ulkoisella pumpulla, paina täyttöaukon lähellä olevaa ilmaisimen painiketta saadaksesi tiedon säiliön täyttymisestä. Piippausääni nopeutuu polttoainepinnan kohotessa, jotta ylivuodolta vältytään. *Tankkauspumppu vakiona L- ja M-malleissa.

3 1. Uusi digitaalinen paneeli Kubotan Intelligent Control -järjestelmän perinteitä seuraava uusi digitaalinen paneeli tuo käytännöllisyyden kuljettajan sormenpäiden ulottuville. Helppokäyttöiset painikkeet tarjoava digitaalinen paneeli sijaitsee kuljettajasta katsoen oikealla edessä. Suurempi näyttöruutu parantaa luettavuutta. Helpompi käyttö ja asetukset, helppolukuiset mittarit ja varoitukset: pysyt aina selvillä kaivukoneesi toimintatilasta. d a b c Käyttöhistorian tallennus KX057-4 tallentaa käyttöhistorian automaattisesti. Voit seurata jopa 90 käyttöpäivää taaksepäin valitsemalla päivän sisäisestä kalenterista. e Vakiotila Huoltovälinäyttö Varoitustila a. Käyttötuntimittari b. Veden lämpötila c. Kello d. Polttoainemäärä e. Moottorin käyntinopeus MAKS. lisäpiirin virtausasetus (SP1 ja SP2) Virta-avaimen poistamismuistutus Ajonestolaitteen aktivoinnin LED-merkkivalo Käyttöhistorian tallennus 1 B A C Helppokäyttöinen A. Rannetuki Huolellisesti suunniteltu rannetuki helpottaa käyttöä ja vähentää kuljettajan väsymistä. B. Lisäpiirien (SP1 ja SP2*) suhteellinen virtauksensäätö Käytännölliset peukalokäyttöiset katkaisimet mahdollistavat piirien SP1 ja SP2 helpon suhteellisen virtauksensäädön. *SP2 on vakiovarusteena L- ja M-malleissa. C. Vakiovirtauksen katkaisin (SP1) Etusormella käytettävä katkaisin mahdollistaa tasaista virtausta vaativien erikoistoimintojen helpon käytön. 3. Ilmastointi* Ilmankiertoa ohjaamossa on parannettu suurealla jäähdytys-/ läityslaitteella ja kuudella ohjaamon ilmasuulakkeella kuljettajan mukavuuden takaamiseksi. *Ilmastointi on vakiovarusteena L-mallissa.

4 Tehokas ja monipuolinen Kubota KX057-4:n vaativiinkin töihin riittävä teho ja monipuolisuus kaikissa olosuhteissa tekevät siitä valmiin kaikkiin haasteisiin. Tämä kehittynyt 5.5 tonnin malli on minikaivurimallistoe tehokkain kaivukone. Se on suunniteltu toimimaan erittäin vakaasti erilaisten työlaitteiden kanssa. Monipuolisuutta parantaa edelleen kaksi vakiovarusteena* olevaa lisäpiiriä ja tarkka öljyvirtauksen säätö. Parannettu kaivu- ja nostokyky, tasaisempi ajovoimansiirto ja entistäkin parempi monipuolisuus, tämä Kubota tarjoaa todella kaiken. *L- ja M-malleissa. Kubotan alkuperäinen suoraruiskutusmoottori KX057-4:n voimanlähteenä on Kubotan vaikuttava 46 hv suoraruiskutusmoottori. Sen teho on suunniteltu maksimoimaan kaivu- ja nostokyky samalla kun melu- ja tärinätaso on minimoitu.

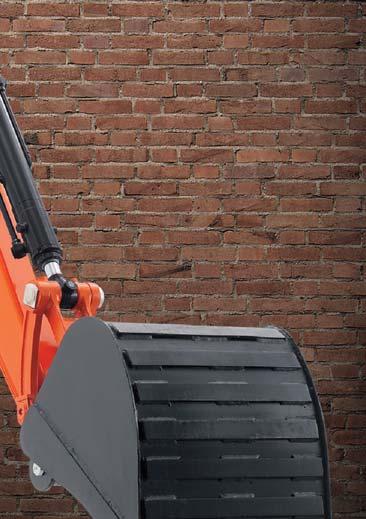

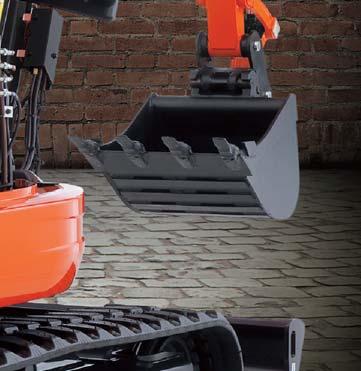

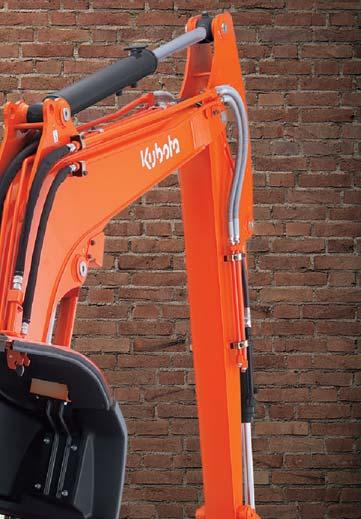

5 Kuormantunnistava hydraulijärjestelmä Kubotan edelleen kehitetty 3-pumppuinen kuormantunnistava hydraulijärjestelmä varmistaa tasaisean toiminnan kuormituksesta riippumatta. Se mahdollistaa hydrauliöljyn virtauksen hallintavivun määrätyllä liikealueella. Tuloksena on pienempi polttoaineenkulutus ja tasaisempi kulku. Suurempi kaivuvoima KX057-4 tarjoaa vaikuttavan kauhan kaivuvoiman, 4315 kgf. Sen tehokas ja tasapainoinen varsi ja kauha mahdollistavat nopeaan kaivutyön ja parean tehokkuuden ankarissakin olosuhteissa. Säätyvä ajonopeus Ajonopeus säätyy nopealta hitaalle alueelle automaattisesti rasituksen ja maaston mukaisesti. Tämä tekee puskulevyn käytöstä ja kääntymisestä tasaisempaa. 1. Suurempi puomin nostovoima KX057-4 tarjoaa suurean puomin nostovoiman. Puomin putoamisen estoventtiili KX057-4.ssä on vakiovarusteena puomin putoamisen estoventtiili (ISO 8643). 2. Optimoitu kohteen siistiminen Puskulevyä on korotettu 410 asti, samalla levyn ja kauhan reunan välinen rako on optimoitu. Tämä helpottaa työkohteen siistimistä ja tasaamista. 1 2 Lisäpiiri Kauhan kippaus Vasara Kahmari Ruuvi Koura 3 3 Pyörittäjä Vesakkoleikkuri 3 3. Monipuolinen hallinta KX057-4:ssä on vakiovarusteena kaksi lisäpiiriä (SP1 ja SP2*). Kuankin piirin maksimivirtaaman asetukset ovat kätevästi säädettävissä digitaalisesta paneelista. Lisätyökaluja tai mutkikkaita käsisäätöjä ei tarvita. Voit ohjelmoida jopa viisi eri virtausarvoa eri työlaitteita varten digitaalinäytön muistipaikkoihin. Ohjelmoidut asetukset löytyvät helposti seuraavaa työtä varten. Järjestelmässä on valmiina yhdeksän työlaitekuvaketta. *L- ja M-malleissa.

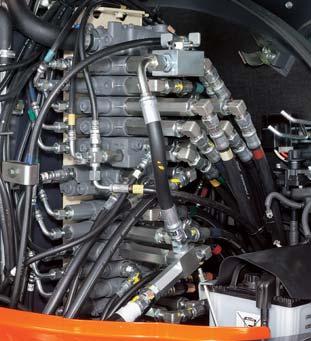

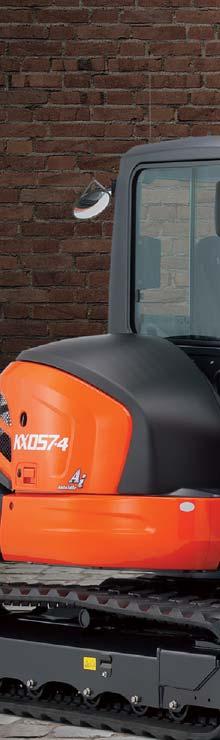

6 Esteetön käsiteltävyys Vaikka Kubota-kaivukoneesi edustaa uusinta tekniikkaa, sen huolto on tehty mahdollisian helpoksi. Kokonaan avautuvien taka- ja sivukansien ansiosta moottori, ohjausventtiilit ja eri komponentit ovat helposti käsillä tarkastusta ja korjausta varten.

7 Moottorin huolto yhdeltä puolelta Kubota on tehnyt rutiinihuollot erittäin helpoiksi sijoittamalla moottorin tärkeiät komponentit samalle puolelle ja helposti saataville. Moottori ja muut tärkeiät komponentit voidaan tarkistaa nopeasti ja helposti. A B A. Ilmanpuhdistin D. Polttoainesuodatin B. Ilmanpuhdistimen ilmaisin C. Vedenerotin E. Käynnistin F. Laturi C D E F Sivukannen alla Akku Työkalupakki 1-toiminen Ohjausventtiilit Kolmannen piirin 2-toiminen hydraulisen palautuksen valitsin Veden- ja öljynjäähdytin Vakiovarusteet Turvajärjestelmä Moottorin käynnistyksen turvajärjestelmä vaseassa konsolissa Ajomoottori levyjarrulla Kääntömoottori levyjarrulla Ylikuorman varoitussueri Kubotan oma ajonestolaite Puomin putoamisen estoventtiili (ISO 8643) Täysin hydraulinen ohjaus Työvarusteet Lisähydraulipiirien (SP1 ja SP2*) putket varren päähän asti *L- ja M-malleissa. 2 työvaloa ohjaamon katolla ja 1 valo puomissa 1820 varsi Ohjaamo ROPS (turvaohjaamo, ISO 3471) OPG (kuljettajan turvakatos) Taso1 Jousitettu kuljettajan istuin painonsäädöllä Turvavyö Hydrauliikan pilot-toimiset hallintavivut rannetuilla Ajovivut polkimilla Ilmastointilaite *L-mallissa Ohjaamon läityslaite huurteenpoistolla Hätäpoistumisvasara Kaasujousella kevennetty tuulilasi 12 V pistorasia 2 kaiutinta ja radioantenni Radion asennuspaikka Sivu-/taustapeilit (vasen, oikea ja taka) Mukiteline Moottori/polttoainejärjestelmä Kaksielementtinen ilmansuodatin Sähköinen polttoainepumppu Joutokäyntiautomatiikka Tankkauspumppu (L- ja M-mallit) Vedenerotin tyhjennyshanalla Alavaunu 400 kumitelat 1 x telan ylätukipyörä 5 kaksilaippaista tukipyörää kuassakin telassa 2-nopeuksinen ajokatkaisin puskulevyn vivussa Kaksi ajonopeutta, automaattivaihteisto Hydraulijärjestelmä Paineenvaraaja Hydraulipaineen mittausyhteet Suora ajopiiri Kolmannen piirin hydraulinen palautus Kuormantunnistava hydraulijärjestelmä Säädettävä lisäpiirien maksimivirtaus circuits (SP1 ja SP2*) *L- ja M-malleissa. Kaksi lisäpiiriä työlaitteille Lisäpiirin katkaisin (SP1) oikeassa hallintavivussa Lisäpiirin katkaisin (SP2) vaseassa hallintavivussa *L- ja M-malleissa. Lisävarusteet Alavaunu 400 terästelat (+ 100 kg) 550 terästelat (+ 300 kg) Turvajärjestelmä Putoamisen estoventtiili (varsi ja puskulevy) Kiinnike ja johdinsarja vilkkumajakkaa varten Muut Erikoismaalaus tilauksesta Kunkin mallin vakiovarusteet Tyyppi L M S Ilmastointi Lisäpiiri SP1/SP2 / - / - / - - Kubota aidot ja alkuperäiset varaosat maksimi tehokkuuteen, kestävyyteen ja turvallisuuteen Tankkauspumppu

8 TEKNISET TIEDOT *Kumitelat/JPN-kauha Työpaino* 1 Kauhan tilavuus, vakio SAE/CECE kg m / 0.15 Kauhan leveys (Sivuhampailla / Ilman sivuhampaita) Malli 680 / 650 V2607-DI Tyyppi Nestejäähdytteinen dieselmoottori kw/rpm 33.8 / 2200 Suurin teho (ISO 9249 NET) Moottori hv/rpm 46.0 / 2200 Sylinterimäärä Poraus x iskunpit Iskutilavuus Kokonaispituus Kokonaiskorkeus Kääntönopeus Kumitelojen leveys cc rpm Raideleveys Puskulevyn koko (leveys korkeus) P1, P2 Virtaama /min Säätötilavuuspumppu Hydraulipumput Hydraulipaine MPa (kgf/cm 2 ) 27.4 (280) P3 Virtaama /min Haaspyörä 37.0 Hydraulipaine MPa (kgf/cm 2 ) 19.1 (195) Maks kaivuvoima (varsi / kauha) kn (kgf) 24.5 (2500) / 42.3 (4315) Puomin kääntökulma (vas./oik) deg 70 / 55 Lisäpiiri (SP1) Maks. virtaama Maks. hydraulipaine /min MPa (kgf/cm 2 ) (210) Lisäpiiri (SP2) Maks. virtaama /min 37 Maks. hydraulipaine MPa (kgf/cm 2 ) 19.1 (195) Hydrauliöljysäiliö (tankki/täyttö) Polttoainesäiliö Maks. ajonopeus (matala / korkea) km/h Pintapaine kpa (kgf/cm 2 ) Maavara Melutaso LpA / LwA (2000/14/EC) db (A) Kuljettajan kädet Kaivuu / Tasoitus m/s 2 RMS (ISO :2001) Ajo / Tyhjäkäynti m/s 2 RMS Värinä* 2 Kuljettajan vartalo Kaivuu / Tasoitus m/s 2 RMS (ISO :1997) Ajo / Tyhjäkäynti m/s 2 RMS 45 / / (0.32) / 97 <2.5 / <2.5 <2.5 / <2.5 <0.5 / <0.5 <0.5 / <0.5 * 1 Ohjaamo varustettuna 135 kg standardi kauhalla. Koneen paino sisältää kuljettajan 75 kg. * 2 Nämä arvot on mitattu tietyissä olosuhteissa suurialla moottorin nopeudella ja voivat poiketa toimintatilasta riippuen. NOSTOKYKY TYÖALUE 1820 varsi Yksikkö: Ohjaamo, kumitelat kn (ton) Nostokohdan säde (min.) Nostokohdan säde (1m) Nostokohdan säde (2m) Nostokohdan säde (3m) Nostokohdan säde (4m) Nostokohdan säde (max.) Nostokohdan korkeus 3m 2m 10.3 (1.05) 10.3 (1.05) 15.4 (1.57) 15.4 (1.57) 13.6 (1.39) 12.0 (1.23) 10.4 (1.06) 9.1 (0.93) 8.7 (0.89) 8.7 (0.89) 8.7 (0.89) 7.3 (0.75) 6.6 (0.67) 6.2 (0.63) 5.5 (0.56) 1m 20.7 (2.12) 15.4 (1.57) 12.5 (1.28) 14.1 (1.44) 9.9 (1.01) 8.3 (0.84) 9.3 (0.95) 6.3 (0.64) 5.3 (0.54) 0m -1m -2m -3m 15.4 (1.57) 15.4 (1.57) 15.4 (1.57) 23.0 (2.35) 14.7 (1.50) 16.9 (1.72) 16.9 (1.72) 16.9 (1.72) 20.4 (2.09) 20.4 (2.09) 20.4 (2.09) 27.7 (2.83) 27.7 (2.83) 22.8 (2.33) 21.9 (2.24) 14.5 (1.48) 20.4 (2.08) 20.4 (2.08) 20.4 (2.08) 32.0 (3.26) 32.0 (3.26) 32.0 (3.26) 27.9 (2.84) 27.9 (2.84) 23.3 (2.38) 17.5 (1.79) 14.7 (1.50) 11.9 (1.21) 11.7 (1.20) 11.9 (1.21) 15.3 (1.57) 14.9 (1.52) 11.2 (1.14) 9.6 (0.98) 9.4 (0.96) 9.6 (0.98) 7.9 (0.81) 7.8 (0.80) 7.9 (0.81) 10.5 (1.07) 6.5 (0.66) 5.4 (0.56) Kääntökulma Nostokohdan säde Nostokohta Nostokohdan korkeus Huomaa: * Nostokyvyt perustuvat standardiin ISO eivätkä ylitä 75 % koneen staattisesta kippauskuormasta tai 87 % hydraulisesta nostokyvystä. * Kaivukoneen kauha, koukku, lenkki ja muut nostovälineet eivät sisälly tähän taulukkoon. * Kaivinkoneissa, joita käytetään kuormien nostamiseen, täytyy olla asennettuna vähintään yksi varoventtiili pääpuomiin ja kaivuvarteen sekä ylikuormasta varoittava sueri EN standardin mukaisesti. Jos puskulevyä käytetään tukena, se on varustettava varoventtiilillä EN standardin mukaisesti. Fluoratut kasvihuonekaasut Fluorattuja kasvihuonekaasuja sisältävä ilmastointijärjestelmä. Hytillä Kemikaalin Määrä CO 2 päästöt GWP varustettu malli nimi (kg) (ton) KX057-4 HFC-134a (Kasvihuonekaasun päästön aiheuttama läitysvaikutus: GWP) * Työalueet Kubotan vakiokauhalla, ilman pikakytkintä. * Varaae oikeuden teknisten tietojen muutoksiin ilman eri ilmoitusta. Kaikki kuvat ovat vain viitteellisiä esitekuvia. Kaivukoneella työskentelyn aikana on käytettävä suojavaatetusta ja henkilönsuojaimia paikallisten lakien ja turvallisuusmääräysten mukaisesti. KX057-4 Finnish
