VOLVO MINIKAIVUKONE EC35c. 3,46-3,59 t 36,3 hv

Transkriptio

1 VOLVO MINIKAIVUKONE EC35c 3,46-3,59 t 36,3 hv

2 HEADLINE HALLITTUA HEADLINE SUORITUSKYKYÄ. HEADLINE JOKA HEADLI. PÄIVÄ. Ota Volvo EC35C kaivukone komentoosi ja työmaa hallintaasi. Voimaa ja tehoa, joka säästää aikaa ja rahaa. Ihanteellinen näkyvyys. Hallintalaitteet ja mittarit juuri siellä, missä haluatkin niiden olevan. Kokopäiväistä mukavuutta koko päivän kestävään työhön. Se on työmaan hallintaa. Se on Volvo EC35C. Voimakas, vähän kuluttava Volvo-moottori. Tehokasta voimaa ja suorituskykyä Ryhdy työhön tehokkaasti ja entistä suuremmalla murtovoimalla. Nosta, kuormaa ja kurotu helposti ja tarkasti. Tee se Volvo EC35C:n ja sen kehittyneen Volvo-moottorin ja hydraulijärjestelmän avulla. Voimakas, uuden sukupolven Volvo-moottori on hyväksi testattu suorittaja. Se on luotettava voimanlähde, pitkäikäinen ja vähäkulutuksinen ja se säästää sinulle rahaa. Täyttäen Tier 3/ Vaihe3A -ympäristönormit se on myös hiljaisempi ja tuottaa vähemmän päästöjä. Tehokkaassa, kuorman tuntevassa hydraulijärjestelmässä on Volvon patentoitu yksipumppujärjestelmä. Sen käyttö on helppoa ja koska se käyttää yhtä järjestelmää koko hydrauliikkaa varten, se on erittäin tehokas, joustava ja tarkka. Nopeasti tehty työ merkitsee suurempaa tuottoa Voit tehdä monenlaisia eri töitä ja kunkin helposti ja nopeasti. Kääntöja sivusiirtotoiminnot voidaan nyt suorittaa yhdellä luontevalla liikkeellä. Puskulevyn kellunta-asennon avulla kuljettaja voi täyttää, tasata ja muokata maata viimeistelytyössä. Työnnä vain puskulevyvipua eteenpäin sopivasti saadaksesi levylle tasaisen alaspäin suuntautuvan voiman. Kaksi ajonopeutta, vaihto automaattisesti suurelta nopeudelta hitaalle ajettaessa kuormitettuna. Näin sinulla on yksi asia vähemmän huolehdittavana ja yksi asia enemmän tuottavuutesi lisäämiseksi. Ajonopeutta on myös nostettu jaksoaikojen parantamiseksi. Joustava ja vakaa Volvo EC35C:ssä on uudet telat lyhyemmillä telalapuilla. Ne eivät ainoastaan lisää nopeutta 10 prosentilla vaan ne aiheuttavat myös vähemmän tärinää, tarjoten parhaan mukavuuden luokassaan. Vakaus on hyvä, oikealle puolelle sijoitettu moottori ja suuri takavastapaino antavat erinomaisen painon tasapainon ja jakauman parantaen suorituskykyä käytettäessä raskaita tai pitkiä työvälineitä. Lisävarusteiden avulla teet työt nopeasti Muodoltaan parannettu, lisävarusteena saatava tappikiinnityksellä varustettu työvälinekiinnike on turvallinen. Lisää koneen monikäyttöisyyttä ja tuottoasi maksimi-irrotusvoiman säilyessä ennallaan. Voit myös käyttää kauhoja tasaus-/ lapiotoiminnossa. Muita lisävarusteita ovat puskulevyvivulla säädettävä hydraulinen levykulma ja Volvo-tarrain, joka poimii helposti isoja/raskaita esineitä. Lisävarusteena on saatavana kaksitoiminen toinen työvälinepiiri, jota hallitaan sormenpäällä sähköproportionaalisella säätimellä, sen avulla on helppo käyttää hydraulisia työvälineitä kuten esimerkiksi kallistuspyörittimiä. Työ hallinnassa, vakaasti ja tasapainoisesti. Uusi Volvon Key Features tappikiinnityksellä varustettu työvälinekiinnike. 2 Tartu Key kiinni Features Volvo-tarraimella.

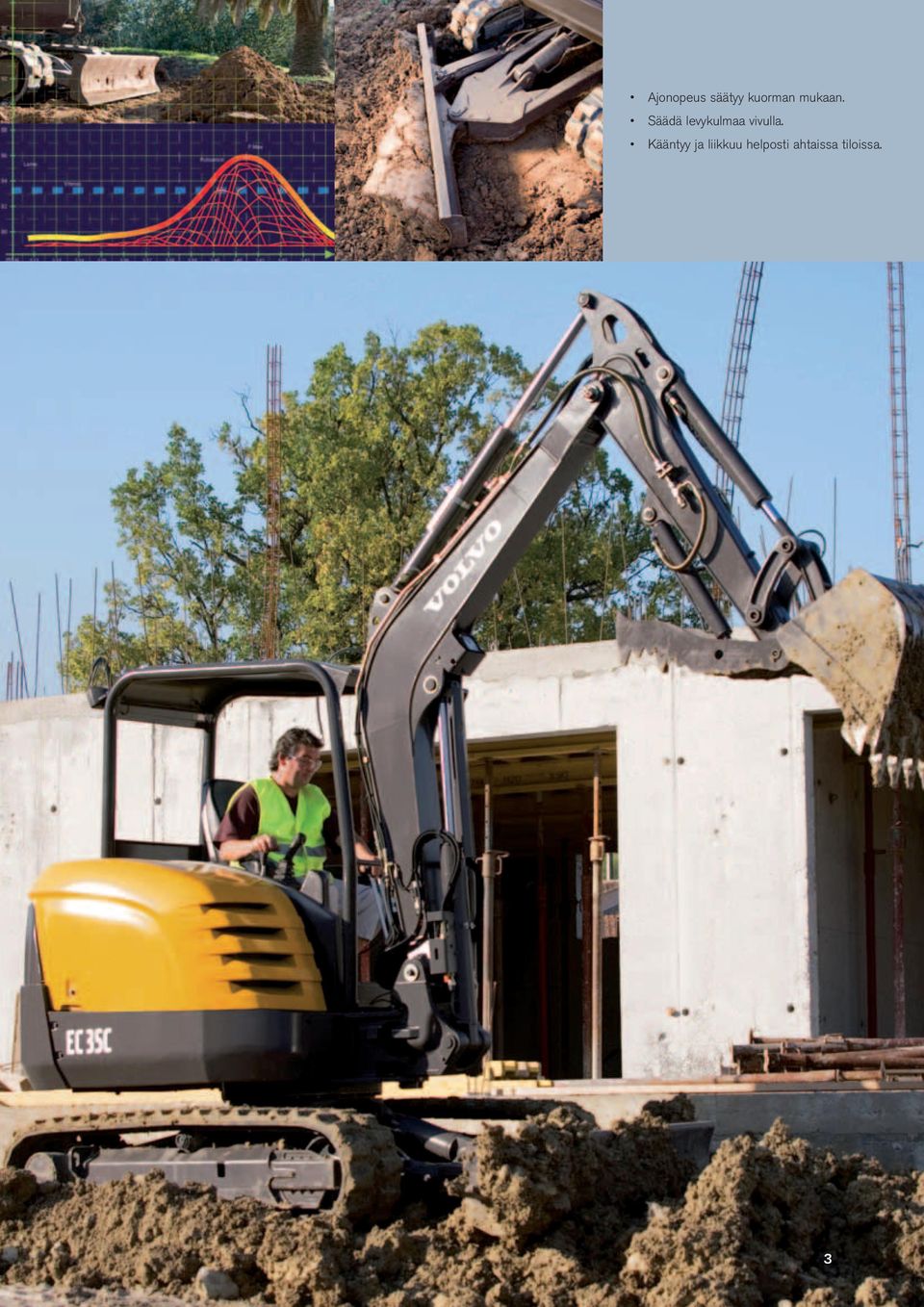

3 Ajonopeus säätyy kuorman mukaan. Säädä levykulmaa vivulla. Kääntyy ja liikkuu helposti ahtaissa tiloissa. 3

4 ENEMMÄN TULOSTA MUKAVASTI. Mitä tulee rasittumiseen, vähemmän on tuottavampaa. Alan mukavimmilla ohjaamoillaan Volvo EC35C pitää sinut virkeänä koko pitkän päivän, näkyvyys on hyvä joka suuntaan, ohjaamo on tilava, hallintalaitteet ovat ergonomiset ja lämmitys, jäähdytys ja tuuletus ovat erinomaiset. Mukavassa Volvossa saat enemmän aikaan. Paras ohjaamo on juuri tässä Koe, kuinka Volvon mukavassa ohjaamossa on helppo saada enemmän aikaan. EC35C:n ohjaamo on yksi alansa tilavimpia, se tarjoaa runsaasti jalka- ja pääntilaa. Suuri, yksiosainen lattia on helppo puhdistaa mudasta, vedestä ja roskista. Mukavuutta tarjoaa myös korkealla selkänojalla varustettu monisäätöinen istuin, samoin kuin kunnolliset selän, niskan ja pään tuet. Konsolin, sauvaohjaimien ja istuimen yhteisjousitus varmistaa joustavan, tasaisen toiminnan tärähdysten ja iskujen aikana. Lisäksi ohjaamon runko on kiinnitetty kumikannattimille kaikista neljästä kulmasta pehmeämmän, tärinättömämmän ja meluttomamman kulun varmistamiseksi. Kone on hallinnassasi Nauti tarkasta ohjauksesta käyttämällä sormenpäälläsi oikeanpuoleisessa sauvaohjaimessa olevaa sähköproportionaalista säädintä. Tällä rullatyyppisellä säätimellä ohjataan työvälinepiiriä ja puomin sivusiirtoa ja saadaan tarkka hydraulivirtaus ja suunta. Hallintalaitteiden käsittelytehokkuuden maksimoimiseksi ohjaamoon on saatavana lisävarusteena ohjauskaaviokytkin, jolla voidaan helposti käyttää ISO- tai SAEohjauskaaviota. Tuottavuus on näköpiirissäsi Työ on helpompi saada nopeasti valmiiksi, jos kaikki on juuri siellä missä haluat niiden olevan. Voit valvoa kaikkia tärkeitä koneen toimintoja helposti näkökentässäsi olevasta kojetaulusta. Selkeät, yhdellä silmäyksellä näkyvät tiedot, varoitusvalot ja äänimerkit lisäävät turvallisuutta. Ja näkymä koneesta ulos on laaja ja turvallinen, ohjaamon isot lasipinnat varmistavat erinomaisen näkyvyyden joka suuntaan. Takaosa on muotoiltu kompaktiksi ja ohjaamoon on tehty vain yksi takapilari paremman näkyvyyden aikaansaamiseksi. Työskentele mukavassa ilmastossa Ei ole väliä minkälaisella säällä teet työtä, Volvo EC35C pitää olosi mukavana ja tuottavana vuoden ympäri. Kaksi lämmityssuutinta huolehtivat mukavuudesta ja ikkunoiden huurteenpoistosta. Lisävarusteena saatava ilmastointi pitää sinut viileänä työskennellessäsi kuumissa, kosteissa tai pölyisissä olosuhteissa. Luonnollista ilmanvaihtoa varten sivuikkuna liukuu helposti auki. Kaasujousella varustettu tuulilasi avautuu laajasti ja sillä on turvallinen, yläpuolinen lukittu säilytyspaikka. Myös alaikkuna avautuu, jolloin etuosasta tulee täysin avoin. Lämmitys ja jäähdytys ilmaston mukaan. Tarkka hallinta sormenpäillä. 4 Helposti avattavalla tuulilasilla on turvallinen säilytyspaikka.

5 Tilava, mukava Volvo-ohjaamo. Suuri, helposti puhdistettava yksiosainen lattia. Näkyvyys kaikkiin suuntiin. 5

6 SITKEÄ TYÖSSÄ. HELPPO HUOLLOSSA. Maksimoitu käytettävyysaika. Volvolle se tarkoittaa laatua, varmatoimisuutta ja huollon helppoutta. Volvo EC35C:n omistajille se tarkoittaa enemmän työtä ja enemmän voittoa. Aloita päivä aina nopeilla tarkastuksilla. Ja pidä kone toimintakunnossa, sen laatuun voit luottaa. Ja iloitse Volvo-investoinnin turvallisuudesta ja erinomaisesta jälleenmyyntiarvosta. Täysin vedenkestävät liitännät. Helppopääsyiset huoltokohteet lisäävät työaikaa Sivulle sijoitettu, helposti avautuva konepelti tekee päivittäisestä ylläpidosta ja huoltotarkastuksista helppoja. Huoltokohteisiin ulottuu hyvin maan päältä. Huoltokohteet on koottu yhteen. Tarkasta moottoriöljyn taso, polttoainejärjestelmä, ilmansuodatin ja jäähdytysnestetaso. Öljynjäähdyttimen ja jäähdyttimen puhdistus on helppoa. Suuresta polttoaineen täyttöaukosta voit täyttää polttoainetta joko huoltoaseman pumpulla tai kannettavasta polttoainesäiliöstä. Volvo-laatu tarjoaa suojaa X-muotoisen alavaunun kestoikä on pitkä. Tätä rakennetta käytetään monissa isoissa kaivukoneissa ja sen avulla saadaan tehokas toiminta, korkea suorituskyky ja parempi kuorman jakautuminen. Ohjaamon ovi on suojattuna avatussa asennossa turvalukitusjärjestelmän ansiosta. Ovi ei ulotu alavaunun leveyden ulkopuolelle. Ja puomivalojen suojaamiseksi lisävarusteena saatavat metallisuojukset parantavat kestävyyttä vaikeissa olosuhteissa. Volvolla on turvallista työskennellä Volvo EC35C:n ohjaamossa ja katoksissa on vakiona FOPS 1, ROPS ja TOPS -suojat. Voit olla rauhallisin mielin huolehtimatta putoavista esineistä, ympäripyörähdyksestä ja kaatumisesta. Sisällä kuljettaja istuu turvallisesti kiinnitettynä rullaturvavyöhön, joka sopii kaiken kokoisille. Visuaalinen ilmaisin varoittaa kuljettajaa, jos hän ei ole kiinnittänyt turvavyötä. Lisävarusteena saatavat varoventtiilit voidaan asentaa puomi- ja kaivuvarsisylintereihin, ne estävät kuorman putoamisen letkun rikkoutuessa. Ja melua, päästöjä ja polttoaineenkulutusta turvallisesti alentava, lisävarusteena saatava automaattinen joutokäyntijärjestelmä palauttaa moottorin joutokäynnille, jos mitään hallintalaitteita ei käytetä yli viiteen sekuntiin. Minkä tahansa hallintalaitteen koskettaminen palauttaa moottorin korotetulle joutokäynnille. Pitkään säilyvä jälleenmyyntiarvo Jälleenmyyntiarvo on tärkeä asia koneen ostoa harkittaessa. Volvo EC35C:n korkea laatu ja ominaisuudet säilyttävät sen arvon pitkään. Ohjaamossa on uusi muotoilu pyöristetyin reunoin, lyhyt etäisyys kuljettajan istuimen takana ja eteenpäin kallistuva työaluenäkymä. Näin saatu erinomainen näkyvyys ja moderni tyyli lisäävät arvoa. Korkealaatuisten nivelkohtien (tapit, holkit ja laakerit) luisto tai välys on minimaalinen koko koneen kestoiän. Ja ilkivallalta suojaamiseksi moottorissa on avaimella lukittava paneeli, jonka suojassa ovat polttoaineen täyttöaukko ja työkalulaatikko. Helppo polttoaineen täyttö pumpusta tai säiliöstä. Vahva, jäykkä X-muotoinen alavaunu. 6 Huoltokohteet on koottu yhteen.

7 Täydellinen valikoima alkuperäisiä Volvo-osia. Helppo pääsy kaikkiin huoltokohteisiin. 7

8 ERITTELYT Moottori Vähäpäästöinen, vesijäähdytteinen, suoraruiskutteinen, 4-sylinterinen Volvo-dieselmoottori täyttää Tier III / VAIHE IIIA -ympäristövaatimukset, lisävarusteena on saatavana automaattinen joutokäynnille palauttava järjestelmä Malli D2.2DCAE2 Bruttoteho, nimellinen (ISO 9249) 27,1 kw (36,3 hv) / 2200 r/min Teho, asennettuna (ISO 9249) 26 kw (34,9 hv) / 2200 r/min Iskutilavuus, kokonais 2190 cc Maksimi vääntö 138 Nm / 1320 r/min Sylinterin halkaisija x iskunpituus 88 mm x 90 mm Pakokaasupäästöt PM: 0,3 g/kwh NOx + HC : 7,5 g/kwh CO: 5,5 g/kwh Sähköjärjestelmä Akkukapasiteetti Generaattorin teho Käynnistinmoottorin teho 12 V - 65 Ah 12 V - 55 A 12 V - 2,3 kw Hydraulijärjestelmä Suljettu kuorman tunteva keskushydraulijärjestelmä mahdollistaa kaikkien liikkeiden riippumattomuuden toisistaan. Hallinta tehostetut hydrauliikan hallintalaitteet Muuttuvatuottoinen kuorman tunteva pumppu kaikkia varuste- ja ajopiirejä varten: Suurin öljyvirta Suurin toimintapaine 100 l/m 24 MPa (240 bars) Sormenpäillä hallittava kaksitoiminen hydraulipiiri varusteita varten: Suurin säädettävä öljyvirta Suurin toimintapaine Liikkeen päätevaimentimet: Puomin hydraulisylinterissä Varren hydraulisylinterissä Kauhan suorituskyky Kaivuvoima Irrotusvoima (lyhyt varsi) Irrotusvoima (pitkä varsi) 60 l/min 24 MPa (240 bars) pidennetyn tangon päässä sisään vedetyn tangon päässä 3224 dan 2359 dan 2051 dan Alavaunu Alavaunun X -muotoinen keskiosa antaa paremman jäykkyyden ja kaltevien sivupalkkien ansiosta materiaalit poistuvat tehokkaammin. Rullat ja kiristyspyörät ovat kestovoidellut koko niiden eliniäksi. Ala-/ylärullat per puoli 4 / 1 Telan leveys 300 mm Telan kireys voitelumännällä Puskulevy (leveys x korkeus) 1650 x 366 mm Voimansiirto Kummassakin telassa on kaksinopeuksinen, planeettapyörästötyyppisellä alennusvaihteella varustettu, aksiaalimäntätyyppinen hydraulimoottori. Suurin nopeus 2,8 km/h / 4,8 km/h (hidas nopeus/suuri nopeus) Suurin vetovoima 2950 dan Ajon hallinta lukkiutuu automaattisesti, kun kuljettaja nostaa vasemman konsolin. Täyttötilavuudet Polttoainesäiliö 60 l Hydraulinestesäiliö 20 l Hydraulipiirin kokonaistilavuus 50 l Moottorin öljypohja 8,6 l Jäähdytysjärjestelmä 6 l Paino ja pintapaine Käyttöpaino ISO 6016 standardin mukaan (vakiovarustuksella, sisältäen kuljettajan painon 75 kg) Käyttöpaino (kg) 3590 Pintapaine ohjaamoversio Pintapaine kuomuversio Kuljetuspaino (Lämmitetty ohjaamo, kumitelat 300mm, lyhyt varsi, suoraan kytketty kauha 500 mm, täysi polttoainesäiliö) kg/cm 2 kpa kg/cm 2 kpa 0.34 (33.5) 0.33 (32.5) (kg) 3515 Kuomuversio (kg) -130 Pitkä varsi (kg) +15 Terästelat 300mm (kg) +70 Kääntöjärjestelmä Ylävaunun kääntöpöydän hydraulinen säteismäntämoottori käyttää suoraan (ilman alennusvaihdetta) lautaspyörää, kaukovoitelu: Kääntönopeus Kääntöpöydän jarrutus Hydrauli-iskujen vaimennus 9,5 r/min automaattinen monilevyjarru vaimennusventtiili Melutaso Melutaso ohjaamossa ISO 6396 standardin mukaan (LpA) Ulkoinen melutaso (ISO 6395) ja EU meludirektiivi (2000/14/EY) ja 474-1:2006 +A1:2009 mukaan (LwA) db(a) 78 db(a) 96 8

9 A B C D * Katos * etukääntösäde maksimisivusiirrolla E F Y Kaivuvarsi A B C* C D E F Y 1400 mm mm * Suurin kaivusyvyys G H I J K L M N O mm P Q R S T* U V W X Nostokyky Nämä arvot koskevat konetta varustettuna kumiteloilla, nostokuorman 360º kääntösäteellä, ilman kauhaa tai pikakiinnikettä. Käsittelykapasiteetti on 75% kippauskuormasta tai 87% hydraulirajasta. Varoitus : Standardin EN mukaan koneen täytyy olla varustettu puomisylinterin varoventtiilillä ja ylikuormituksen osoittimella (saatavana lisävarusteina) käsittelytoimien suorittamiseksi. Kantama (kg) 1,00 m 1,50 m 2,00 m 2,50 m 3,00 m 3,50 m 4,00 m 4,50 m Max Xmax 1400 mm Z ,15 Z1 1497* 1709* ,45 Z3 2131* mm Z Z1-1032* ,75 Z * hydrauliraja (kg) 9

10 VAKIOVARUSTEET Moottori Vähäpäästöinen Tier III / Vaihe IIIA Volvodieselmoottori. Kuivatyyppinen ilmansuodatin. Sähköinen lämmityslaite. Polttoainesuodatin + läpinäkyvä sakkakammio. Tyhjennystulppa dieselöljysäiliön alla. Öljypohjan metallisuojus. Automaattinen paluu joutokäynnille. Sähköjärjestelmä Vedenkestävät sähköliittimet (IP67). Kaksi työvaloa ohjaamoversiossa. Työvalo katoksen kehyksessä. Hydraulijärjestelmä Kuorman tunteva järjestelmä. ISO tehostettu hydrauliikan hallinta. Tehostettu puomin hydraulinen sivusiirto vasemmalla käyttövivulla. Eteen- ja taaksepäin -liikkeen hallinta kahdella polkimiin kytketyllä vivulla. Kaksitoiminen hydraulipiiri varusteille, jotka voidaan kiinnittää jopa varren päähän. Varustepiirin progressiivinen hallinta sormenpäillä. Istuin Kangas- tai vinyyliverhoiltu erittäin mukava monisäätöinen, jousitettu Deluxe -istuin, jossa on korkea selkänoja ja täysjousitetut kannattimet Ohjaamo (ohjaamomalli) Ohjaamo asennettu kumikannattimille. Ohjaamon lämmityksen ja tuuletuksen säätö. Etuikkunan avausjärjestelmä tehostettu kaasujousella. Valmius radiota varten (tila radiolle ja kahdelle kaiuttimelle, antenni ja sähköjohdot valmiiksi asennettuina). Ohjaamon korroosiosuojaus sähköforeesimenetelmällä. Tuulilasinpyyhin ja -pesin (edessä). Mittaristo ja valvontalaitteet Hydraulisuodattimen ja ilmansuodattimen tukkeutumisen varoitusvalot. Mittarit : jäähdytysnesteen lämpötila, polttoainetaso. Tuntimittari. Kaivuvarustus 2450 mm pitkä monobloc-puomi mm varsi. Turvallisuus Ohjaamo- ja katosmallit : Tason 1 FOPS (Falling Objects Protective Structure, putoavilta esineitä suojaava rakenne). TOPS (Tip-Over Protective Structure, kaatumisessa suojaava rakenne). ROPS I (Roll-Over Protective Structure, ympäripyörähdyksessä suojaava rakenne). Kaivuvarustuksen ja ajon hallintalaitteet lukkiutuvat ohjaamoon nousun helpottamiseksi, kun vasen konsoli nostetaan ylös. Moottorin käynnistyksen turvalaite : vasen konsoli on nostettava ylös moottorin käynnistämiseksi. Painevaraaja varusteen maahan laskua varten moottorin ollessa sammutettuna. Turvavyö ja visuaalinen ilmaisin. Taustapeili oikealla puolella. Virallinen hyväksyntä Kone vastaa EU direktiivin 2006/42/EY vaatimuksia Ulkoinen melutaso vastaa meludirektiivin 2000/14/EY vaatimuksia Käsitärinä Kokokehotärinä vastaavat direktiivin 2002/44/EY vaatimuksia Sähkömagneettinen yhteensopivuus (EMC) vastaa EU-direktiivin (2004/108/EY) ja sen muutosten vaatimuksia. Hallintalaitteet vastaavat standardien EN ja EN vaatimuksia. FOPS 1 täyttää ISO 3449 vaatimukset. ROPS vastaa standardien ISO ja SAE J1040 vaatimuksia. TOPS vastaa standardien ISO ja EN vaatimuksia. OPG 1 täyttää ISO vaatimukset.. LISÄVARUSTEET Käsittely- ja kaivuvarustus Pitkä varsi (1700 mm). Tehostinpiirin ohjaama varoventtiili puomin & kaivuvarren sylintereissä ja ylikuorman osoitin. Peukalotarrain. Yksi- tai kaksitoiminen hydraulipiiri pikakiinnitystä varten. Hydraulinen tarrain. Työvälineiden hydraulipiirit Hydraulipiiri kahmarikauhan käyttöä varten (kauhan avaaminen/sulkeminen ja pyöritys). Maksimisyötön lisäsäätörulla saatavana varustepiiriin. 2 tai 4 hydrauliikan työnnä/vedä-kytkintä 2. varustepiirin käyttö vasemman sauvaohjaimen sähköproportionaalisella kytkimellä. Alavaunu Terästelat: 300 mm leveät. Katos : puskulevyn kulma. Ohjaamo Rullaturvavyö ja visuaalinen ilmaisin. Valaistus Lisätyövalo suojassa puomin alla. Lisätyövalo & pyörivä varoitusvalo. Ympäristönsuojelu Biologisesti hajoava kylmän sään hydrauliöljy. Mukavuus CD radio (ohjaamo). Ilmastointi + sävylasit. Katos. ISO / SAE -ohjauskaavion valitsin. Turvallisuus Putoavilta esineiltä suojaava rakenne (FOGS). Varkaudenestojärjestelmä ( 2 ohjelmoitavaa koodia). Vasen ja oikea sivutaustapeili. Hoito ja huolto Työkalusarja. Kaksivaiheinen ilmansuodatin. Muuta Erikoismaalaus (RAL erittelyt). 10

11

12 volvo construction equipment Volvo Construction Equipment eroaa muista. Koneemme suunnitellaan, rakennetaan ja huolletaan eri tavalla kuin muut. Tämä ero syntyy 180 vuoden insinööritaitoperinteestä. Perinteemme lähtökohtana on se, että ajattelemme ensin koneita käyttäviä ihmisiä ja sitä, miten voimme auttaa heitä työskentelemään turvallisemmin, mukavammin ja tuottavammin. Otamme huomioon myös meidän kaikkien yhteisen ympäristön. Tämän ajattelutavan seurauksena on syntynyt jatkuvasti kasvava konevalikoimamme ja maailmanlaajuinen tukiverkostomme, joka on omistautunut auttamaan sinua saamaan aikaan enemmän. Ihmiset ympäri maailmaa ovat ylpeitä käyttäessään Volvo koneita. Kaikkia tuotteita ei ole saatavilla kaikilla markkina-alueilla. Jatkuvan tuotekehittelymme vuoksi varaamme oikeuden muuttaa teknisiä tietoja ja malleja ilman erillistä ilmoitusta. Tämän esitteen kuvissa ei välttämättä ole koneen vakioversioita. Ref. No D Finnish CEX Volvo, Global Marketing
