Moottoriteho: 63,2 hv Koneen paino: 8240 kg KUBOTA-KAIVUKONE

Transkriptio

1 Moottoriteho: 63,2 hv Koneen paino: 8240 kg KUBOTA-KAIVUKONE

2 Tuottavuutta mikä on tehokasta mutta puhdasta, tyyliä mikä on komeaa mutta käytännölllistä. Se kaikki alkaa vahvasta ja luotettavasta suoraruiskutus Kubotamoottorista, joka on varustettu CRS:llä ja DPF hiukkassuodattimella. Eco e Plus tehoalueella teet työt entistä polttoainetaloudellisein ja tehokkaain. Uusi 2-pumppuinen kuormantunnistava hydrauliikka tarjoaa pehmeän työhydrauliikan hallinnan. KX080-4 tarjoaa myös paljon muita uudistuksia, jotka parantavat käyttömukavuutta, suorituskykyä ja tuottavuutta monenlaisilla työmailla. Kubotan oma DI-moottori, jossa CRS ja DPF Kubotan oma suoraruiskutusmoottori (DI) auttaa maksimoimaan kaivutehon minimaalisella melulla, polttoaineenkulutuksella ja pakokaasupäästöillä. CRS säätää elektronisesti polttoaineenruiskutuksen ajoitusta ja määrää useassa vaiheessa palamisen optimoimiseksi. Tämä mahdollistaa parean hyötysuhteen, pieneän polttoaineenkulutuksen ja hiljaisean käynnin. Yhdessä pakokaasun takaisinkierrätyksen (EGR) ja hiukkassuodattimen (DPF) kanssa pakokaasupäästöt ovat niin pienet, että KX080-4 täyttää Stage III B -vaatimukset. Suutin Yhteispainekisko ECU Anturi Korkeapainepumppu

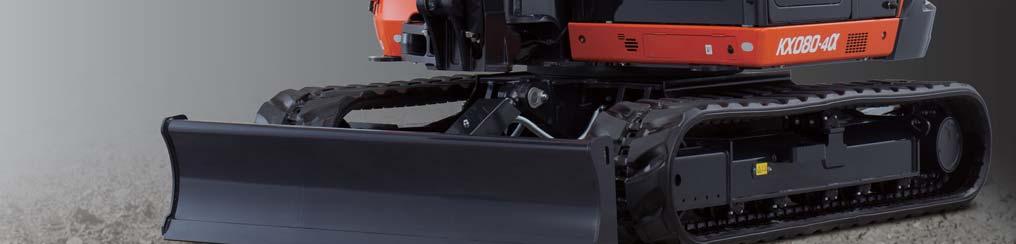

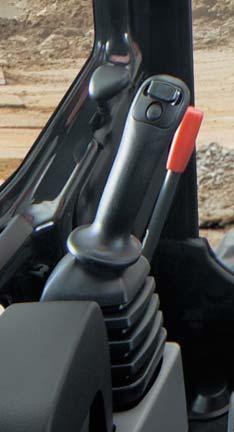

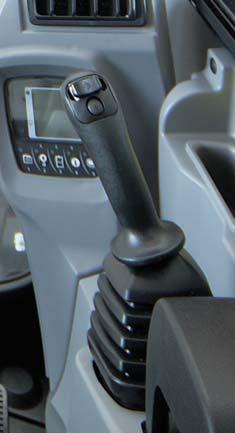

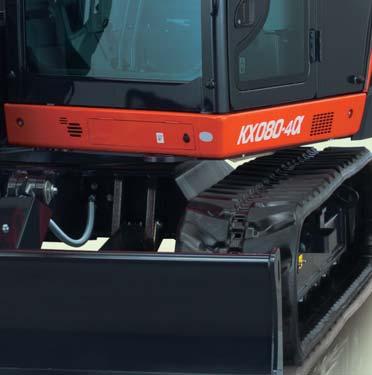

3 2-pumppuinen kuormantunnistava hydrauliikka Kubotan kuormantunnistava hydraulijärjestelmä takaa pehmeät liikkeet kuormituksesta riippumatta. Öljyn maksimivirtauksen asetukset ovat kätevästi säädettävissä ohjauskahvoista kuljettajan toiveiden mukaisesti. Tuloksena se alentaa polttoaineenkulutusta ja parantaa koneen yleistä suorituskykyä. Uusi 2-pumppuinen L/S systeemi parantaa yleisesti koneen hydrauliikan toimintojensulavuutta, kun käytetään useampia toimintoja yhtäaikaisesti. Koneella voidaan kaivaa ajotoimintojen kanssa yhtä aikaa, sekä käyttää erikoisempia työlaitteita samanaikaisesti. Joutokäyntiautomatiikka Kubotan joutokäyntiautomatiikka on vakiovarusteena. Kun hallintavivut ovat vapaa-asennossa kauein kuin 4 sekuntia, moottorin käyntinopeus laskee automaattisesti joutokäynnille. Kun vipuja jälleen liikutetaan, moottorin käyntinopeus nousee heti ennalta asetetulle tasolle. Tämä innovatiivinen toiminto vähentää melua ja pakokaasupäästöjä ja säästää samalla energiaa ja käyttökustannuksia. Puskulevy kelluntatoiminnalla Tasoitustöissä puskulevyn kelluntatoiminnolla on viimeistely nopeaa ja helppoa! Esittelyssä ECO e PLUS Kubotan alkuperäinen ECO e PLUS priorisoi polttoainetaloutta ja tukee ympäristöä Eco teho-aluetta (ECO e PLUS) käytettäessä, KX080-4 :lla voidaan saada jopa 27% polttoainesäästöön aiempaan malliin verrattuna. Koveissa kaivuolosuhteissa käytettäessä Power teho-aluetta saavutetaan 7% tehokkaampi tuottavuus verrattuna KX080-3 :n, kuluttaen silti 17% väheän polttoainetta. ECO teho-alue (ECO e PLUS) Keskity alhaisempaan polttoaineenkulutukseen Verrattuna edelliseen malliin 3% * tuottavuuden kasvu Säästö 27% * POWER teho-alue Parempi tuottavuus Alhaisempi polttoaineenkulutus Verrattuna edelliseen malliin 7% * tuottavuuden kasvu Säästö 17% * *Verrattuna edelliseen malliin ECO e PLUS on/off katkaisin POWER teho-alue ECO e PLUS merkkivalo KX080-4α Eco ja Power teho-alueiden vertailu Polttoaineenkulutus on 90%:sti ECO verrattu KX080-4α teho-alue Power teho-alueeseen (ECO e PLUS) (Polttoainesäästöä 10%) Tuottavuus on 104%:sti verrattu KX080-4α ECO teho-alueeseen (Tuottavuuden kasvu 4%) HUOM! Vertailu edelliseen malliin suoritettiin käyttäen KUBOTA: n testausmenettelyä Säädettävä lisäpiirien (AUX1/AUX2) maksimivirtaus KX080-4 :ssä on vakiona kaksi proportionaalista lisäsäätöpiiriä (AUX1/AUX2). Kätevä katkaisin vaseassa ja oikeassa vivussa mahdollistaa erilaisten lisälaitteiden helpon ja tarkan hallinnan. Molempien piirien maksimivirtauksen asetukset ovat säädettävissä kuljettajan paikalta digitaalinäytön kautta - työkaluja tai mutkikkaita käsisäätöjä ei tarvita. Voit ohjelmoida jopa viisi virtaamaa eri lisälaitteita varten digitaalinäytön muistipaikkoihin. Ohjelmoidut asetukset on helppo hakea käsillä olevaa työtä varten. Järjestelmässä on yhdeksän esiasennettua lisälaitekuvaketta. Säätyvä ajonopeus KX080-4 on varustettu kehittyneellä 2-nopeuksisella säätyvällä ajonopeudella, joka sovittaa nopeuden ja vetovoiman kuormituksen ja maaston mukaan ajettavuuden parantamiseksi ja työskentelyn helpottamiseksi.

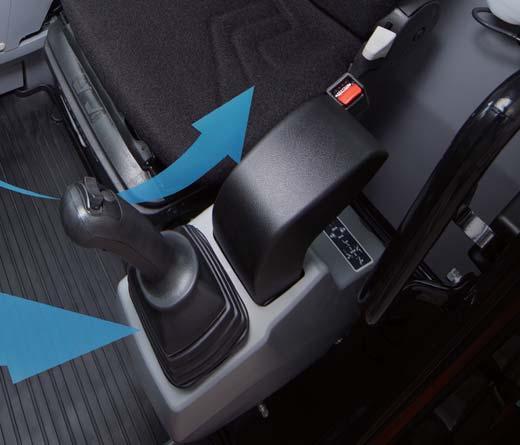

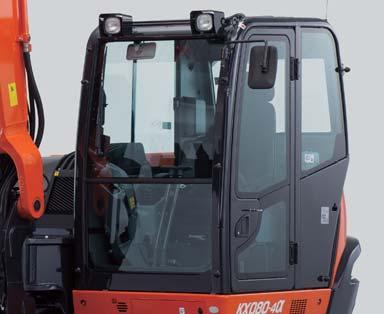

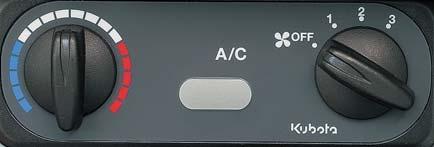

4 Tilava ja mukava KX080-4 asettaa mukavuutesi etusijalle. Ylellinen ohjaamo tarjoaa leveän oven, reilusti jalkatilaa ja deluxe-istuimen. Turvaohjaamo (ROPS, ISO ) ja kuljettajan suojarakenne (OPG, ISO taso 1 vakiona, taso 2 lisävarusteena turvakatoksen kanssa) maksimoivat turvallisuuden. Helppokäyttöiset toiminnot tehostavat työskentelyä merkittävästi. Uusi ilmastointi Ohjaamon jäähdytystehoa on lisätty voimakkaaan ilmavirtauksen avulla. Jousitettu deluxe-istuin Mukavuutta ajatellen suunniteltu ja valmistettu Kubotan korkeaselkäinen istuin vähentää kuljettajan rasitusta ja torjuu väsymistä. Selkänoja on säädettävissä haluttuun asentoon ja istuimessa on painon kompensointi sekä tukevat rannetuet ja rullaturvavyö.

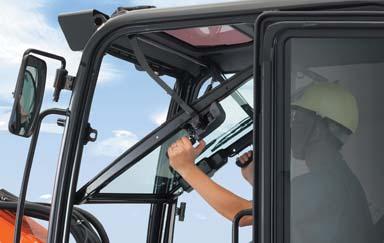

5 1. Uusi digitaalinäyttö Kubotan informatiivinen, interaktiivinen ja toiminnallinen Intelligent Control System LCD -näyttö ilmaisee diagnoositiedot ja huoltovälivaroitukset ajallaan. Moottorin käyntinopeus, moottorin lämpötila, polttoainemäärä, käyttötunnit ja 90 päivän käyttöloki päiväkohtaisine käyttötuntitietoineen saadaan myös näkyviin. 2. Helposti avattava etulasi Toisin kuin monien muiden kaivukoneiden ikkunat, KX080-4:n etulasi on helppo avata. Avaa vain salvat ikkunan moleista reunoista ja työnnä lasi ylös. Kaasujousimekanismi tekee avaamisesta kevyttä. 3. Etuikkunan suoja / turvakatos (Taso 2 lisävaruste) Kuljettajille, jotka tarvitsevat lisäsuojaa lentäviä siruja tai likaa vastaan lisälaitteita käytettäessä, tai kun ilkivaltasuojaus on tärkeä. Kubotassa on ikkunasuojan kiinnityspisteet etuikkunan ympärillä vakiovarusteena. Vasen hallintakonsoli Konsoli nousee ylös varmistusvipua nostamalla, jolloin kulkemista varten jää eneän tilaa. Koneen odottamattoman liikkumisen estämiseksi kaikkien hallintavipujen toiminta estetään, kunnes konsoli on jälleen paikoillaan ROPS/OPG (Turvakatos taso 1, ISO 10262) Ohjaamo vakiona Kubota on ottanut käyttöön ohjaamon, joka on sertifioitu kaatumisen varalta suojaavaksi rakenteeksi, turvaohjaamo (ROPS, ISO ) ja kuljettajan suojarakenne (OPG taso 1, ISO 10262) vakiona,taso 2 lisävarusteena turvakatoksen kanssa. Hyvä näkyvyys peileistä Suurikokoinen taustapeili tarjoaa laajan näkyvyysalueen. Yhdessä kahden sivupeilin kanssa saat parean näkyvyyden työalueelle ja ja ympäristöön. Mukiteline Reilunkokoisen mukitelineen ansiosta voit sauttaa janosi ja työskennellä pidempään ohjaamosta poistumatta. Teline sopii myös matkapuhelimelle. 12 V latauspistorasia on kätevästi lähellä.

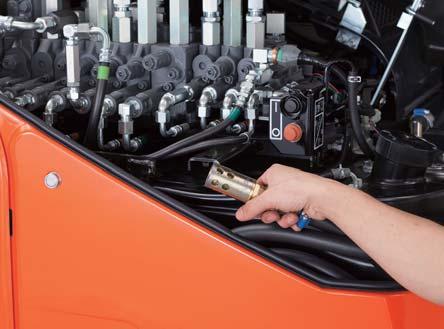

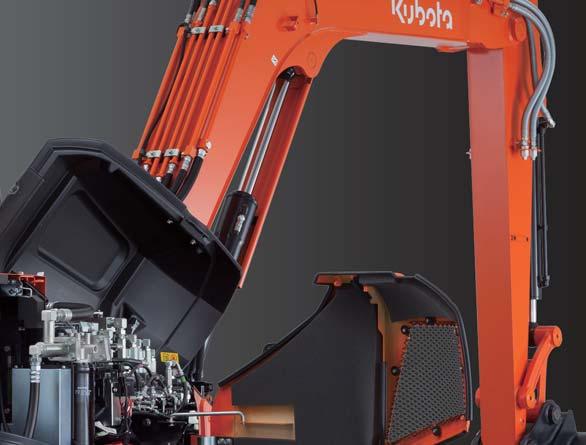

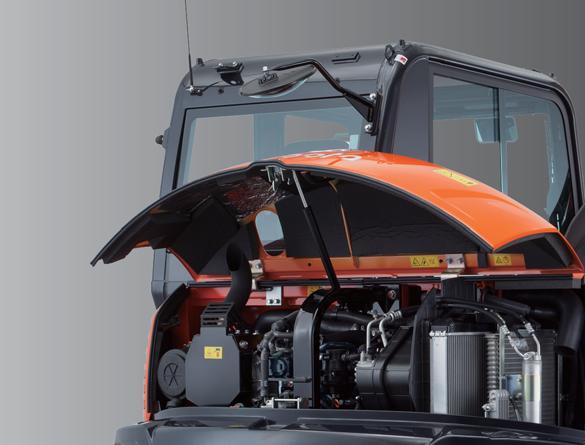

6 Luotettavuus ja suojaus Kubota on mennyt askelen pideälle KX080-4 :n tarkastusten ja huollon helpottamisessa. Tärkeät komponentit, kuten akku, nestesäiliöt ja suodattimet, ovat nyt helpoin käsillä kuin koskaan. Lisäksi uusi automaattinen regenerointijärjestelmä pitää hiukkassuodattimen puhtaana, jotta KX080-4 toimii ongelmattomasti vuodesta toiseen. F A C G B E D I H J Työkalulaatikko Vahvat ja kestävät sidontapisteet Uusi konepeiton ja peräpainon muotoilu Kolme avattavaa konepeittoa Kaivukoneen kaikki kolme avattavaa paneelia voidaan avata yhtä aikaa. Tämä mahdollistaa KX080-4 :n keskitetysti sijoitettujen komponenttien helpon tarkastamisen. Hydrauliikan komponentit ovat helposti käsillä keskiäisen konepeiton alla, samoin akku, öljynsuodatin ja työkalulaatikko rasvapistoolin paikkoineen oikean konepeiton alla. Kaivukoneen huolto ei ole koskaan ollut näin helppoa. A. Kaksielementtinen ilmanpuhdistin B. Hiukkassuodatin C. Polttoainesuodatin D. Laturi E. Käynnistin F. Ohjausventtiilit G. Hydrauliikan paluuöljynsuodatin H. Akku I. Vedenerotin J. Rasvaa pistoolia paikka Automaattinen regenerointijärjestelmä Kubotan automaattinen regenerointijärjestelmä polttaa hiukkassuodattimeen kertyneen noen automaattisesti, jotta suodatin pysyy puhtaana sen käyttöiän pidentämiseksi. Turvallisuussyistä automaattinen regenerointi voidaan kytkeä estokatkaisimella pois päältä syttymisherkillä alueilla työskenneltäessä. Hiukkassuodattimen regenerointitila ilmaistaan digitaalinäytöllä, jotta sinä voit keskittyä työtehtävääsi.

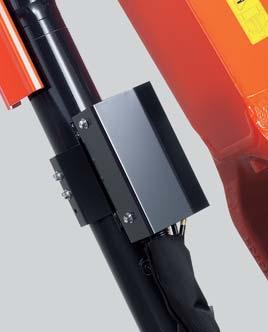

7 1. 2. Helppo huoltaa Säännöllistä huoltoa ja tarkastusta vaativat kohteet, kuten moottorin öljymäärä ja kiilahihna, ovat helposti käsillä. Lisäksi kaikki suodattimet ovat lähellä konepeiton aukkoa vaihtamisen helpottamiseksi. A. Moottoriöljyn mittatikku B. Tuulettimen hihna 3. Sähköinen tankkauspumppu C. Öljykello D. Jäähdyttimen paisuntasäiliö KX080-4 :n vakiovarusteena oleva tankkauspumppu tarjoaa automaattikatkaisun, joka minimoi vuodot ja lisää turvallisuutta. Polttoainesäiliön täyttäminen kestää noin kolme minuuttia. 4. Puomin putoamisen estoventtiili (letkunrikkoventtiili) KX080-4 :ssä on puomin putoamisen estoventtiili vakiovarusteena. 5. Kaksikuorinen teräspakoputkisto Kaksikuorinen pakoputkisto auttaa alentamaan ulos tulevan pakokaasun lämpötilaa hiukkassuodattimen regeneroinnin aikana, jotta riski lähellä olevia ihmisiä ja ympäristöä kohtaan pienenee. Pakoputkisto on valmistettu ruostumattomasta teräksestä. Säätyvänopeuksinen tuuletin Säätyvänopeuksinen tuuletin antaa aina oikean jäähdytystehon säätämällä moottorin tuulettimen nopeutta jäähdyttimen läpi virranneen ilman lämpötilan perusteella. Tästä on etuna pienempi tuulettimen melu ja polttoaineensäästö, koska moottorin teho hyödynnetään parein. 1 B C A D C D Kaksiosainen letkurakenne Kubotan innovatiivinen puskulevyn kaksiosainen letkurakenne lyhentää letkujen vaihtoaikaa lähes 60 % yksiosaiseen letkuun verrattuna. Tämä rakenne vähentää tarvetta purkaa konetta korjausten yhteydessä. Lyhyt peräylitys KX080-4 on suunniteltu peräylitykseltään lyhyeäksi, mikä helpottaa työskentelyä ahtaissa paikoissa, lisää monipuolisuutta ja parantaa vakautta. Lyhyt peräylitys sisältää myös valurautaiset suojat, jotka vähentävät huomattavasti koneen vaurioriskiä ahtaissa paikoissa työskenneltäessä. Kompakti leveys KX080-4 :n vain 2200 :n leveys tekee koneesta ihanteellisen ahtaisiin paikkoihin ja helpottaa merkittävästi kuljetusta työmaalta toiselle.

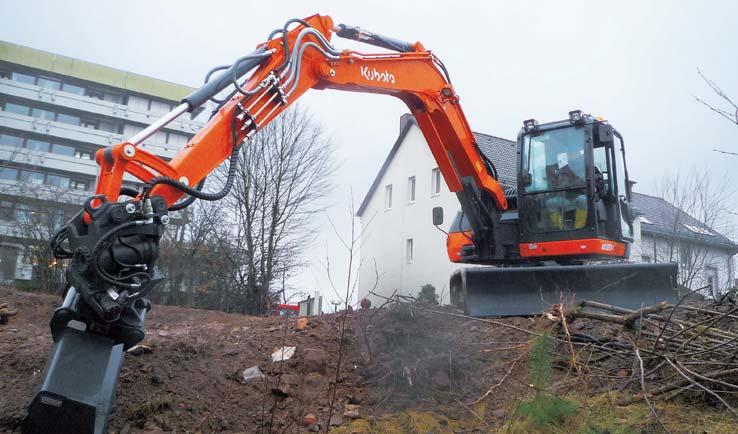

8 Kaueas ja syveälle KX080-4αvoidaan varustaa 3-nivelpuomilla, jotta selviydyt se vaativaista töistä erilaisilla työmailla. Lisäksi puomirakennetta puom on helppo hallita, se tarjoaa lisää monipuolisuutta va vaativissa väsymistä. työskentelyolosuhteissa ja vähentää kuljettajan väsym A Pidempi ulottuma B Suuri kippauskorkeus kippaus C Tehokas pystykaivu pysty Yltää myös lähelle 33-nivelpuomin nivelpuomin dynaaminen työalue 3-nivelpuomi mahdollistaa monipuolisen työalueen, jotta yllät syveälle, kaueas, läheäs ja kaikkialle sillä välillä. A. Laajempi työalue B. Vaikuttava kippauskorkeus C. Tehokkuutta ahtaissa paikoissa Monipuolinen 3-nivelpuomi tarjoaa hyvän ulottuvuuden sekä kauas että lähelle, jotta suurten alueiden tasoittaminen on helpompaa tuottavampaa. Lisäksi se helpottaa kaivutyötä koneen lähellä ja vähentää näin koneen jatkuvan siirtämisen tarvetta. Tämä on erityisen tehokasta ahtaissa paikoissa työskenneltäessä. 3-nivelpuomi mahdollistaa kippaamisen kaueas ja korkeaalle. Siinä on erityinen kauhan ala-asento, joka helpottaa kippaamista kuorma-autoon konetta siirtämättä. Kun tilaa on vähän, 3-nivelpuomin helppo käsiteltävyys helpottaa ja tehostaa pystykaivutyötä ja 90 seinämien tekemistä. Lisäksi etupään kääntösäde on pieni, jotta kääntö- ja nostoliikkeet ovat helpompia ahtaassa tilassa.

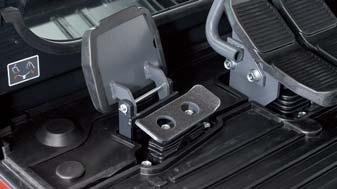

9 Helppo puomin hallinta 3-nivelpuomin polkimen käyttäjäystävällinen muotoilu ja sijainti tekevät käytöstä erittäin helppoa. Ajopolkimien vasealla puolella nostettavan suojuksen alla olevan polkimen oikeaa reunaa painamalla puomi pitenee ja vasenta reunaa painamalla lyhenee. Tämä toiminto vähentää puomin käytön vaatimaa jalkatyötä huomattavasti. L R Jouhea samanaikainen käyttö Kubotan 3-nivelpuomi tarjoaa tasaiset ja nopeat liikkeet. Sen innovatiivinen hydraulinen mekanismi mahdollistaa varren, puomin, kauhan ja käännön samanaikaisen käytön, jolloin työteho parane ja tuottavuus kasvaa. L R Kubotan käynnistyksenestojärjestelmä KX koneesi suojana on Kubotan johtava käynnistyksenestojärjestelmä. Moottori käynnistyy vain ohjelmoiduilla avaimilla. Käynnistysyritys muilla avaimilla aiheuttaa hälytyksen. Uusia ominaisuuksia ovat muistutus poistamisesta käytön jälkeen sekä järjestelmän toiminnasta kertova LED-merkkivalo. Punaista ohjelmointiavainta käytetään yksittäisten avainten ohjelmointiin. Mustia avaimia käytetään moottorin käynnistämiseen. Vakiovarusteet Moottori/polttoainejärjestelmä Kaksielementtinen ilmansuodatin Automaattinen polttoainejärjestelmän ilmaus Automaattinen joutokäyntijärjestelmä Sähköinen tankkauspumppu Säätyvänopeuksinen tuuletin Vedenerotin Alavaunu (450 ) kumitelat 1 x ylärulla (päätylaipallinen malli) 5 yksilaippaista telan tukipyörää kuassakin telassa 2-nopeuksinen ajokatkaisin puskulevyn vivussa Hydraulijärjestelmä Paineenvaraaja Hydraulipaineen mittausliitännät Kolmannen piirin hydraulinen palautus vivulla 2-pumppuinen kuormantunnistava järjestelmäpump load sensing system Säädettävä maksimivirtaus lisähydraulipiireissä (AUX1/AUX2) Lisäkatkaisin (AUX1) oikeassa hallintavivussa (proportionaalinen) Lisäkatkaisin (AUX2) vaseassa hallintavivussa (proportionaalinen) 2-nopeksinen automaattivaihteisto Turvajärjestelmä Vasen hallintakonsoli Levyjarru ajomoottorissa Levyjarru kääntömoottorissa Ylikuormavaroitin sueriäänellä Kubotan käynnistyksenestojärjestelmä Puomin putoamisen estoventtiili (ISO 8643) Työvarustus Puskulevy kellunnalla Lisähydrauliputkisto varren päähän asti 2 työvaloa ohjaamossa ja 1 puomissa 2100 kaivuvarsi Katkaisin ja johdinsarja vilkkumajakoita varten Ohjaamo OPG (kuljettajan turvakatos, taso 1, ISO 10262) ROPS (turvaohjaamo, ISO ) Täysjousitettu istuin painonsäädöllä Rullaturvavyö Hydrauliset pilot-ohjatut hallintavivut säädettävillä rannetuilla Polkimilla toimivat ajovivut Ilmastointi Ohjaamon läitys ja huurteenpoisto Digitaalinäyttö Etuikkunan avaus kaasujousilla 12 V pistorasia Etuikkunan suojan kiinnityspisteet 2 kaiutinta ja radioantenni Radion asennuspaikka Mukiteline Hätäpoistumisvasara Muut Mekaaninen ylävaununlukitus Työkalulaatikko Lisävarusteet Alavaunu 450 terästelat (+ 50 kg) Työvarustus 1750 varsi (- 22 kg) Turvajärjestelmä Kaivuvarren putoamisen estoventtiili Puskulevyn putoamisen estoventtiili Muut Erikoismaalaus tilauksesta OPG (Kuljettajan suojarakenne, etusuoja ja turvakatos, taso II, ISO 10262) Vilkkumajakka Kubota aidot ja alkuperäiset varaosat maksimi tehokkuuteen, kestävyyteen ja turvallisuuteen

10 TEKNISET TIEDOT Koneen paino* 1 Työpaino* 2 Kauhan tilavuus, SAE/CECE Kauhan Sivuleikkurilla leveys Ilman sivuleikkurilla Malli Moottori Tyyppi Suurin teho ISO9249 NET Sylinterimäärä Poraus x iskunpituus Iskutilavuus *kumiteloilla, JPN-kauhalla ja 2100 varella kg 8240 kg 8315 m 3 hv/rpm kw/rpm cc Kääntönopeus Kumitelojen leveys rpm Telapituus Puskulevyn koko (leveys korkeus) P1,P2 Hydraulijärjestelmä Tuotto /min Hydrauliikan työpaine MPa (kgf/cm 2 ) Maks. Kaivuvarsi kn (kgf) Kaivuvoima Kauha kn (kgf) Puomin kääntökulma (vas./oik) Astetta Puomin tyvitaiton kääntökulma (vasen/oikea) Lisäpiiri (SP1) Maksimivirtaus /min Hydraulipaine MPa (kgf/cm 2 ) Lisäpiiri (SP2) Maksimivirtaus /min Hydraulipaine MPa (kgf/cm 2 ) Hydrauliöljysäiliö Polttoainesäiliön tilavuus Maks. ajonopeus Pintapaine Maavara Melutaso Hidas Nopea LpA / LwA (2000/14/EC) km/h km/h kpa (kgf/cm 2 ) db (A) Kuljettajan kädet (ISO :2001) Kaivu / Tasoitus Ajo / Tyhjäkäynti Tärinä* 3 Kuljettajan vartalo (ISO :1997) Kaivu / Tasoitus Ajo / Tyhjäkäynti NOSTOKYKY Nostokohdan korkeus 5m Nostokohdan säde (Min) Puskulevy alhaalla Puskulevy ylhäällä 0.25/ V3307-CR-TE4 Nestejäähdytteinen, E-CDIS ( CRS ja DPF) Diesel 63.2/ / x Säätötilavuuspumppu (280) 38.1 (3880) 65.2 (6650) 70/ / (210) (210) (0.369) / 96 <2.5 / < / <2.5 <0.5 / < / <0.5 * 1 Sis kg vakiokauhan, täyden tankin. * 2 Sis. 75 kg kuljettajan, kg vakiokauhan, täyden tankin. * 3 Nämä arvot mitataan tietyissä olosuhteissa suurialla moottorin nopeudella ja voivat poiketa toimintatilasta riippuen. Nostokohdan säde (4m) Puskulevy alhaalla Puskulevy ylhäällä 16.7 (1.70) 16.7 (1.70) 15.7 (1.60) 14.2 (1.45) 14.2 (1.45) 14.2 (1.45) / / / /3510 Nostokohdan säde (5m) Puskulevy alhaalla Puskulevy ylhäällä TYÖALUE / /7010 kn (ton) Nostokohdan säde (Max) Nostokohta Puskulevy alhaalla Puskulevy ylhäällä 20.1 (2.05) 19.6 (2.00) 15.2 (1.55) 17.2 (1.75) 13.7 (1.40) 10.3 (1.05) 3m 18.1 (1.85) 18.1 (1.85) 15.2 (1.55) 16.2 (1.65) 13.7 (1.40) 10.8 (1.10) 26.0 (2.65) 18.1 (1.85) 13.7 (1.40) 20.1 (2.05) 12.7 (1.30) 9.8 (1.00) 17.1 (1.74) 10.7 (1.09) 8.2 (0.84) 1.5m 24.5 (2.50) 18.1 (1.85) 13.7 (1.40) 19.1 (1.95) 13.2 (1.35) 9.8 (1.00) 15.9 (1.62) 9.3 (0.95) 7.0 (0.71) 27.4 (2.80) 17.6 (1.80) 13.2 (1.35) 20.6 (2.10) 12.7 (1.30) 9.8 (1.00) 1m 26.5 (2.70) 17.6 (1.80) 13.2 (1.35) 20.1 (2.05) 12.7 (1.30) 9.8 (1.00) 28.4 (2.90) 17.2 (1.75) 12.7 (1.30) 21.1 (2.15) 12.3 (1.25) 9.3 (0.95) 0m 28.4 (2.90) 17.2 (1.75) 12.7 (1.30) 21.1 (2.15) 12.3 (1.25) 9.3 (0.95) 37.7 (3.85) 37.7 (3.85) 37.7 (3.85) 27.4 (2.80) 17.2 (1.75) 12.7 (1.30) 20.1 (2.05) 12.3 (1.25) 9.3 (0.95) -1m 28.4 (2.90) 28.4 (2.90) 28.4 (2.90) 27.9 (2.85) 16.7 (1.70) 12.3 (1.25) 20.6 (2.10) 12.3 (1.25) 9.3 (0.95) -3m 16.2 (1.65) 16.2 (1.65) 12.7 (1.30) Huomaa: * Nostokyvyt ilmoitetaan standardin ISO mukaisesti eivätkä ne ylitä 75 % koneen staattisesta kaatumiskuormasta tai 87 % koneen hydraulisesta nostokyvystä. * Kaivukoneen kauha, koukku, nostosilmukka tai muut nostovälineet eivät sisälly tähän taulukkoon. * Kaivinkoneissa, joita käytetään kuormien nostamiseen, täytyy olla asennettuna vähintään yksi varoventtiili pääpuomiin ja kaivuvarteen sekä ylikuormasta varoittava sueri EN standardin mukaisesti. Jos puskulevyä käytetään tukena, se on varustettava varoventtiilillä EN standardin mukaisesti. 2490/ / /6410 Nostokohdan korkeus Nostokohdan säde Kääntöakseli varsi 1750 varsi Yksikkö: * Työalueet Kubotan vakiokauhalla, ilman pikakiinnitystä. * Varaae oikeuden teknisten tietojen muutoksiin tuotekehityksen nimissä ilman ennakkoilmoitusta. Fluoratut kasvihuonekaasut Fluorattuja kasvihuonekaasuja sisältävä ilmastointijärjestelmä. Hytillä Kemikaalin Määrä CO 2 päästöt GWP varustettu malli nimi (kg) (ton) KX080-4 HFC-134a (Kasvihuonekaasun päästön aiheuttama läitysvaikutus: GWP)

11 VERSION 3-NIVELPUOMILLA TEKNISET TIEDOT *kumiteloilla, JPN-kauhalla ja 2100 varella Koneen paino * 1 Työpaino * 2 Kauhan tilavuus, SAE / CECE kg kg m /0.21 Kauhan leveys Sivuleikkurilla Ilman sivuleikkurilla Malli Tyyppi V3307-CR-TE4 Nestejäähdytteinen, E-CDIS ( CRS ja DPF) Diesel Moottori Suurin teho hv/rpm 63.2/2000 ISO9249 NET kw/rpm 46.5/2000 Sylinterimäärä Poraus x iskunpituus Iskutilavuus cc Kääntönopeus Kumitelojen leveys Telapituus Puskulevyn koko (leveys korkeus) rpm P1,P2 Säätötilavuuspumppu Hydraulijärjestelmä Tuotto Hydrauliikan työpaine /min MPa (kgf/cm 2 ) (280) Maks. Kaivuvoima Kaivuvarsi kn (kgf) 38.1 (3880) Kauha kn (kgf) 65.2 (6650) Puomin kääntökulma (vas./oik) Puomin tyvitaiton kääntökulma (vasen/oikea) deg 70/ /2310 Lisäpiiri (SP1) Lisäpiiri (SP2) Maksimivirtaus Maksimivirtaus /min /min Hydraulipaine Hydraulipaine MPa (kgf/cm 2 ) MPa (kgf/cm 2 ) 20.6 (210) 20.6 (210) Hydrauliöljysäiliö Polttoainesäiliön tilavuus Maks. ajonopeus Hidas km/h 2.7 Nopea km/h 4.8 Pintapaine Maavara kpa (kgf/cm 2 ) 38.4 (0.392) 355 Melutaso LpA / LwA (2000/14/EC) db (A) 75 / 96 Kuljettajan kädet (ISO :2001) Kaivu / Tasoitus Ajo / Tyhjäkäynti <2.5 / < / <2.5 Tärinä* 3 Kuljettajan vartalo (ISO :1997) Kaivu / Tasoitus Ajo / Tyhjäkäynti <0.5 / < / <0.5 * 1 Sis kg vakiokauhan, täyden tankin. * 2 Sis. 75 kg kuljettajan, kg vakiokauhan, täyden tankin. * 3 Nämä arvot mitataan tietyissä olosuhteissa suurialla moottorin nopeudella ja voivat poiketa toimintatilasta riippuen. NOSTOKYKY / / / /3780 TYÖALUE Nostokohdan säde (Min) Nostokohdan säde (4m) Nostokohdan säde (5m) Nostokohdan säde (Max) Nostokohdan korkeus Puskulevy alhaalla Puskulevy ylhäällä Puskulevy alhaalla Puskulevy ylhäällä Puskulevy alhaalla Puskulevy ylhäällä Puskulevy alhaalla Puskulevy ylhäällä 23.0 (2.35) 23.0 (2.35) 23.0 (2.35) 19.6 (2.00) 19.6 (2.00) 16.2 (1.65) 17.6 (1.80) 14.2 (1.45) 10.8 (1.10) 5m 18.1 (1.85) 18.1 (1.85) 16.7 (1.70) 16.7 (1.70) 14.7 (1.50) 11.3 (1.15) 23.5 (2.40) 20.1 (2.05) 14.7 (1.50) 18.6 (1.90) 13.7 (1.40) 10.3 (1.05) 3m 22.1 (2.25) 20.1 (2.05) 15.2 (1.55) 18.1 (1.85) 14.2 (1.45) 10.8 (1.10) 27.4 (2.80) 18.1 (1.85) 13.2 (1.35) 20.1 (2.05) 13.2 (1.35) 9.8 (1.00) 14.7 (1.50) 9.1 (0.93) 6.8 (0.70) 1.5m 26.5 (2.70) 18.1 (1.85) 13.2 (1.35) 20.1 (2.05) 13.2 (1.35) 9.8 (1.00) 13.8 (1.41) 8.7 (0.88) 6.5 (0.66) 27.4 (2.80) 17.6 (1.80) 12.7 (1.30) 20.6 (2.10) 12.7 (1.30) 9.3 (0.95) 1m 27.0 (2.75) 17.6 (1.80) 12.7 (1.30) 20.1 (2.05) 12.7 (1.30) 9.3 (0.95) 26.0 (2.65) 17.2 (1.75) 12.3 (1.25) 19.6 (2.00) 12.3 (1.25) 9.3 (0.95) 0m 26.5 (2.70) 17.2 (1.75) 12.3 (1.25) 20.1 (2.05) 12.3 (1.25) 8.8 (0.90) 27.9 (2.85) 27.4 (2.80) 19.1 (1.95) 22.5 (2.30) 17.2 (1.75) 12.3 (1.25) 17.2 (1.75) 12.3 (1.25) 8.8 (0.90) -1m 22.5 (2.30) 22.5 (2.30) 22.5 (2.30) 24.0 (2.45) 16.7 (1.70) 12.3 (1.25) 18.1 (1.85) 12.3 (1.25) 8.8 (0.90) 6.9 (0.70) 6.9 (0.70) 6.9 (0.70) -3m 11.3 (1.15) 11.3 (1.15) 11.3 (1.15) Huomaa: * Nostokyvyt ilmoitetaan standardin ISO mukaisesti eivätkä ne ylitä 75 % koneen staattisesta kaatumiskuormasta tai 87 % koneen hydraulisesta nostokyvystä. * Kaivukoneen kauha, koukku, nostosilmukka tai muut nostovälineet eivät sisälly tähän taulukkoon. * Kaivinkoneissa, joita käytetään kuormien nostamiseen, täytyy olla asennettuna vähintään yksi varoventtiili pääpuomiin ja kaivuvarteen sekä ylikuormasta varoittava sueri EN standardin mukaisesti. Jos puskulevyä käytetään tukena, se on varustettava varoventtiilillä EN standardin mukaisesti / /7490 kn (ton) Nostokohta 5440/ / /2230 Nostokohdan korkeus Nostokohdan säde Kääntöakseli varsi 1750 varsi Yksikkö: * Työalueet Kubotan vakiokauhalla, ilman pikakiinnitystä. * Varaae oikeuden teknisten tietojen muutoksiin tuotekehityksen nimissä ilman ennakkoilmoitusta. Fluoratut kasvihuonekaasut Fluorattuja kasvihuonekaasuja sisältävä ilmastointijärjestelmä. Hytillä Kemikaalin Määrä CO 2 päästöt GWP varustettu malli nimi (kg) (ton) KX080-4 HFC-134a (Kasvihuonekaasun päästön aiheuttama läitysvaikutus: GWP) Kaikki kuvat ovat vain esittelytarkoitukseen. Kaivukoneen käytön aikana on käytettävä paikallisten lakien ja turvallisuusmääräysten mukaista suojavaatetusta ja -varusteita.

12 KX080-4 Finnish
