1 KUMIPÄÄLLYSTE JA TARVIKKEET 2018

2

3 Innovatiivista kestävyyttä made in Germany Tavoitteemme on luoda erityisiä ja yksilöllisiä lattiaratkaisuja, jotka kestävät erilaisia rasituksia ja jatkuvaa kuormitusta. Kumi on meille luonnollisten ominaisuuksiensa ansiosta ihanteellinen materiaali, jonka avulla voimme täyttää nämä vaatimukset. Kumilla on ainutlaatuinen kyky kestää jatkuvaa kuormitusta laadun kärsimättä. Olemme syystäkin ylpeitä kokemuksestamme ja osaamisestamme, joiden ansiosta olemme jalostaneet tämän luonnontuotteen huippuunsa. nora -lattiapäällysteet ovat liukumattomia ja vaikeasti syttyviä, niiden ergonomiset ominaisuudet ovat loistavat ja ne vaimentavat askelääntä. Lisäksi niissä ei ole pehmittimiä (ftalaatteja), eikä niitä vahata. Asiakkaamme eri toimialoilla arvostavat suuresti näitä ominaisuuksia. nora -lattiapäällysteitä on käytössä kaikkialla, esimerkiksi sairaaloissa ja hoitolaitoksissa sekä leikkaussaleissa, ja muissa steriileissä tiloissa, joissa on erittäin tiukat hygieniavaatimukset, että potilashuoneissa, joihin halutaan erityinen ilmapiiri. lentokentillä, junissa ja asemilla - tiloissa, joissa käy päivittäin tuhansia ihmisiä ja lattioiden on kestettävä kovaa kuormitusta. toimistoissa, virastoissa ja teollisuusrakennuksissa, rakennuksissa tiloissa joissa on noudatettava erityismääräyksiä ja -standardeja. Asiakkaidemme ja kumppaniemme toiveiden täyttäminen on meille itsestäänselvyys. nora -lattiapäällysteet ovat juuri oikea valinta, eivät vain tänään vaan myös tulevaisuudessa. Tämä on meidän tasomme, josta pidämme kiinni! SISÄLTÖ norament lattiapäällysteet 8 17 noraplan lattiapäällysteet nora erikoispäällysteet nora Porrasratkaisut norament porraspäällysteet nora Treppenzubehör nora install nora ntx nora system blue nora porraslistat nora clean 70 nora pads 70 Inlaykuviot Tekniset tiedot 74 77

4 Kaksi tuotelinjaa rajattomat mahdollisuudet Jokainen haluaa yksilöllisiä ratkaisuja. Miksi tämä vaatimus ei koskisi lattiapäällysteitä? Tuotelinjamme norament ja noraplan muodostavat täydellisen kokonaisuuden, jossa yhdistyvät muotoilu, toimivuus ja ympäristöystävällisyys. Olemme varmoja, että voimme tarjota ratkaisun asiakkaidemme vaatimuksiin ja luovien ideoiden toteuttamiseen. Seuraavilla sivuilla voit tutustua tuotevalikoimaamme ja saat lisätietoja upeista mahdollisuuksista, joita voit toteuttaa nora lattiapäällysteillä ja järjestelmäratkaisuilla.

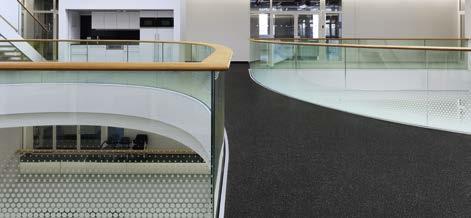

5 Clariant innovation Center CIC, Frankfurt, Saksa norament Kumilattiapäällysteiden klassikko tarjoaa kestävää laatua ja ensiluokkaisen toimivuuden. Suurella paineella puristetuissa laatoissa on erittäin tiivis ja suljettu pinta. Sen ansiosta laatat kestävät kovaa kulutusta, ja ne on helppo ja nopea puhdistaa. Tuotevalikoimaan kuuluu viisi erilaista kuviota. Klassinen kohokuvioinen norament 926/825, joka on ollut käytössä vuosikymmeniä Euroopan lentoliikenteen solmukohdassa Frankfurtissa, sekä mm. Helsinki-Vantaan lentoasemalla. norament -lattiapäällysteet sopivat paikkoihin, joissa on äärimmäisen kovat vaatimukset, esimerkiksi jäähalleihin ja öljynporauslautoille. Kinderhaus Waldschatz, Saksa noraplan noraplan -lattiapäällysteitä on saatavana mattoina ja laattoina, ja niiden monet eri kuviot ja värit tarjoavat rajattomat mahdollisuudet tilasuunnitteluun. Tuotevalikoimaan kuuluu kahdeksan erilaista kuviota. Uusi noraplan valua sopii esimerkiksi potilashuoneisiin ja vanhainkoteihin mutta myös muihin tiloihin, joissa halutaan kodikasta ilmapiiriä. Tätä tukee eloisan vaikutelman luova suoraviivainen pintarakenne yhdessä kumin luonnollisten ominaisuuksien kanssa. Toiminnallisten ominaisuuksiensa ansiosta noraplan -päällysteet sopivat monipuolisiin käyttökohteisiin. Hyvän liukastumissuojansa ja öljyn- ja rasvankestävyytensä ansiosta noraplan -päällysteet ovat paikallaan tiloissa, joissa niihin kohdistuu erittäin kova kuormitus.

6 Huippulaatua: nora lattiapäällysteet ja lisävarusteet Ympäristömerkit, hyväksynnät ja tuotteiden ympäristöselosteet Der Blaue Engel Maailman tunnetuimpiin ja vanhimpiin kuuluva ympäristömerkki on syntynyt Saksan liittohallituksen aloitteesta. Merkki takaa, että tuotteet täyttävät erityisen tiukat ympäristö-, terveys- ja käyttöominaisuuksia koskevat vaatimukset. Siinä otetaan huomioon muun muassa tuotteen päästöt ja sen sisältämät aineet. Myöntämisen peruste RAL-UZ Merkinnän ovat saaneet norament 926 ja noraplan -vakiopäällysteet sekä nora -asennusaineet Greenguard Gold Greenguard Gold -sertifikaatti takaa turvallisen sisäilman erityisen herkille ihmisille. Huippulaatuiset tuotteet täyttävät tiukat päästöstandardit. Myöntämisen peruste UL 2818 Standard for Chemical Emissions for Building Materials Merkinnän ovat saaneet kaikki nora -lattiapäällysteet ja nora -asennusaineet sekä nora -tarvikkeet BRE-luokitus A+ BRE-luokituksella arvioidaan tuotteiden ympäristövaikutuksia vertaamalla niitä samaan kategoriaan kuuluviin muihin tuotteisiin. Vertailuryhmän parhaalle tuotteelle myönnetään A+ -luokitus. Myöntämisen peruste BRE Global Methodology for Environmental Profiles of Construction Products. Merkinnän ovat saaneet noraplan -vakiopäällysteet, joilla on luokitus A+ Itävallan ympäristömerkki Itävallan ympäristömerkin myöntää Itävallan ympäristöasioista vastaava ministeriö. Se kertoo tuotteiden ja palveluiden ympäristöystävällisyydestä. Sertifioiduilla lattiapäällysteillä on mahdollisimman pieni haitallinen vaikutus ympäristöön ja terveyteen koko elinkaarensa aikana. Myöntämisen peruste UZ 56 Merkinnän ovat saaneet norament 926 ja noraplan -vakiopäällysteet M1 Suomalainen M1-merkki on Pohjoismaiden tärkeimpiä rakennustuotteiden ympäristömerkkejä. Merkkiin kuuluu haihtuvia orgaanisia yhdisteitä (TVOC) koskevien tiukkojen päästöraja-arvojen lisäksi aistinvarainen hajutesti. Myöntämisen peruste Sisäilmastoluokitus 2008 ja Rakennusmateriaalien päästöluokitus: yleiset ohjeet Merkinnän ovat saaneet norament 926 ja noraplan -vakiopäällysteet

7 Etiquetage Ranskassa rakennustuotteet luokitellaan niiden päästöjensä mukaisesti. Päämääränä on eliminoida henkilöihin kohdistuvia terveysriskejä sisätiloissa. Myöntämisen peruste Ranskan VOC-merkki: Emissions dans l air intérieur (Décret n ) Merkinnän ovat saaneet: nora -lattiapäällysteillä ja nora -tarvikkeilla on paras luokitus A+ Byggvarubedömningen Ruotsalainen yhdistys Byggvarubedömningen arvioi rakennustuotteiden kestävyyttä niiden päästöjen ainesosien ja tuotantoprosessien perusteella. Tuotteiden luokitus on 'Suositellaan', 'Hyväksytään' tai 'Vältetään*. Myöntämisen peruste Building Material Assessment Criteria Merkinnän ovat saaneet: norament 926 noraplan -vakiopäällysteet on merkitty 'Suositellaan'. IBU:n (Institut Bauen und Umwelt e.v.) myöntämät EPD:t (Environmental Product Declarations) ovat kansainvälisten standardien mukaisia ympäristövakuutuksia. Niissä dokumentoidaan tuotteen ekologia sen koko elinkaaren ajalta. EPD on puolueeton ja arvokas tietoperusta kestävien rakennustuotteiden valitsemiseksi. Kaikki norament - ja noraplan -lattiapäällysteet ovat saaneet IBU:n EPD-vakuutuksen. Indoor Air Comfort GOLD Eurofins-sertifiointi Indoor Air Comfort Gold yhdistää tärkeimpien eurooppalaisten laatumerkkien päästövaatimukset. Kansainvälisellä merkillä suunnittelijat, rakennuttajat sekä arkkitehdit voivat käyttää kohdistetusti tuotteita vaikuttamatta sisäilmaan epäpuhtauksilla. Sen avulla voidaan käyttää vieläkin kohdistetummin tuotteita, joita on palkittu vähäpäästöisten sekä kestävien ominaisuuksiensa ansiosta. Rakennussertioinnit nora -kumilattiapäällysteet, nora -tarvikkeet ja nora -asennusaineet voivat parantaa rakennusten kestävyysarviointia, kun ne arvioidaan DGNB:n (Deutsche Gesellschaft für Nachhaltiges Bauen), LEED:n (Leadership in Energy and Environmental Design), BREEAM:n (BRE Environmental Assessment Method) tai muiden arviointimenettelyjen mukaisesti Yrityssertifioinnit, jäsenyydet ja yhteistoiminta Sertifioitu: DIN EN ISO 14001, DIN EN ISO 50001

8 TUOTELINJA NORAMENT norament Kumilattiapäällysteiden uranuurtaja norament edustaa laadun ja toimivuuden ehdotonta huippua. Neliön muotoisista 1004 x 1004 mm laatoista on saatavana monia väri- ja kuviovaihtoehtoja. Seuraavilla sivuilla voit tutustua norament -tuotevalikoimaamme. Yhteyshenkilösi antaa mielellään lisätietoja ja vastaa kysymyksiisi. Flughafen Wien AG/Roman Boensch

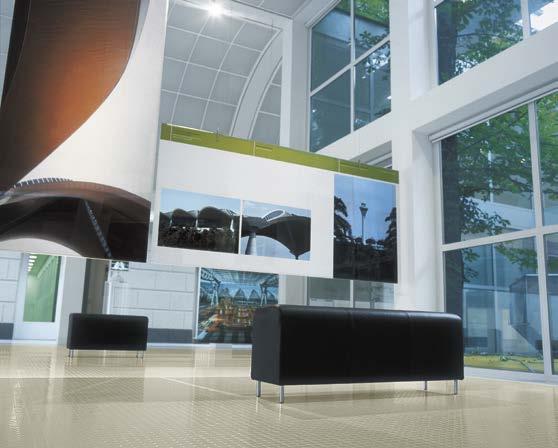

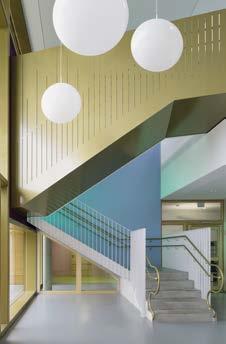

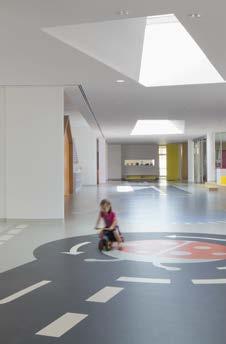

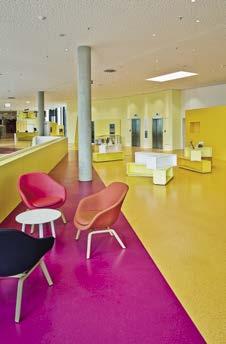

9 norament nora systems 9 norament Children s Hospital, Colorado, USA Kita am Seepark, Freiburg, Saksa Kulturforum Hanau, Saksa Deutsches Architekturmuseum, Frankfurt, Saksa

10 10 nora systems norament norament 926/825 Yksivärinen, klassiella kolikkoprofiililla, M1 -sertifioitu (926) ja hyvin tuulettuviin tiloihin, ei M1 -sertifikaattia (825)

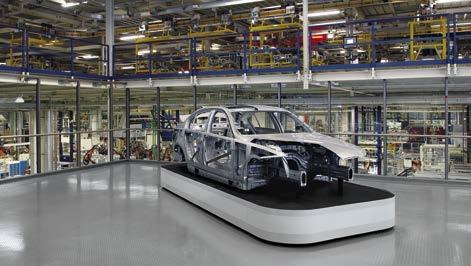

11 norament nora systems 11 norament * Erikoisväri norament 50 vuotta (kiille, tuote 926/3150) 5250 norament Art. 926/ mm x 1004 mm norament Art. 825/ mm x 501 mm 27.5 mm 27.5 mm 0.5 mm 3.5 mm 4.0 mm 0.5 mm 2.7 mm 3.2 mm Sopivat nora listat tunnuksella: E ja U Kestää useimpia öljyjä ja rasvoja Värit voidaan toimittaa myös: Porraspäällysteenä norament 926, sivulla 52 Sopivat nora listat tunnuksella: D ja U HUOM! Ei M1 -sertifikaattia = Hintaryhmä *Värisuunnittelu: Sir Norman Foster BMW AG, Leipzig, Saksa

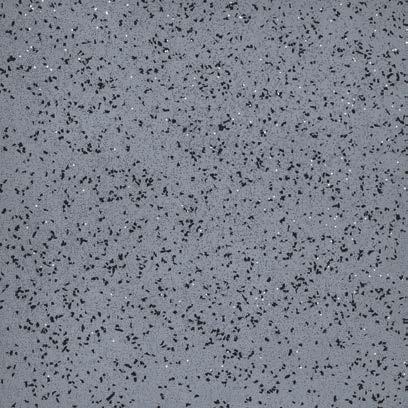

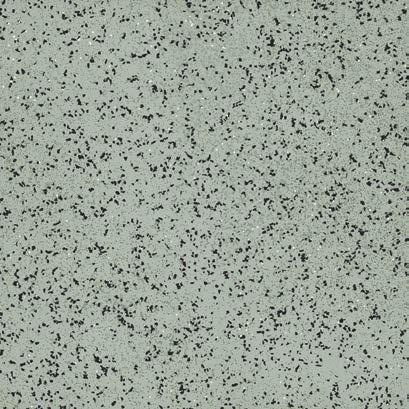

12 12 nora systems norament norament 926 grano Kontrastirikkaalla granulaattikuosilla ja varasaraniskupinnalla, erittäin kovaan käyttöön

13 norament nora systems 13 norament norament 926 grano Carré-rakenteella norament 926 grano (Carré-rakenteella) 4 Art. 926 grano/ mm x 1004 mm Liukastumisen esto R mm norament 926 grano norament 926 grano 32 5 Art. 926 grano/ mm x 1004 mm Art. 926 grano/ mm x 610 mm 3.5 mm 3.5 mm Sopivat nora listat tunnuksella: E ja U Kestää useimpia öljyjä ja rasvoja Liukastumisen esto R9 Kestää useimpia öljyjä ja rasvoja Liukastumisen esto R9 Värit voidaan toimittaa myös: Erikoispäällysteenä norament 928 grano ed staattista sähköä poistava, sivulla 43 Porraspäällysteenä norament 926 grano, sivulla 53 Saatavana myös norament 926 grano ntx, sivulla 62 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä.

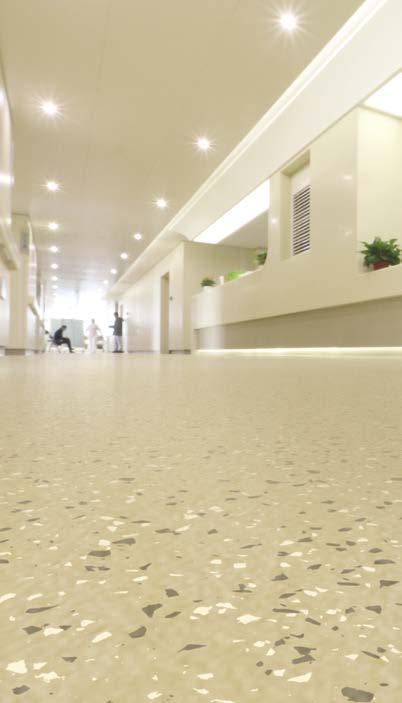

14 norament 14 nora systems norament norament 926 satura Sävy-sävyyn granulaattikuosi ja vasaraniskupinta, erittäin kovaan käyttöön Zhejiang Provincial Hospital of TCM, Hangzhou, Kiina

15 norament nora systems 15 norament norament 926 satura 32 Art. 926 satura/ mm x 1004 mm 3.5 mm Värit voidaan toimittaa myös: Porraspäällysteenä norament 926 satura, sivulla 54 Saatavana myös norament 926 satura ntx, sivulla 62 Sopivat nora listat tunnuksella: E ja U Kestää useimpia öljyjä ja rasvoja Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä.

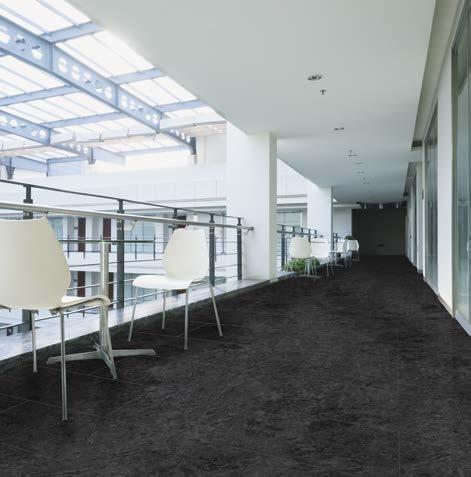

16 16 nora systems norament norament 926 arago Tasainen, suuntaorientoitunut reliefirakenne hienorakeisella mallilla ja modernilla marmoroinnilla korkeimpiin vaatimuksiin. Jokainen laatta on erilainen - jokainen neliömetri on ainutlaatuinen

17 norament 926 arago 12 Art. 926 arago/ mm x 502 mm 3.5 mm Sopivat nora listat tunnuksella: E ja U Kestää useimpia öljyjä ja rasvoja Vakiomittaisista 1004 mm x 502 mm norament 926 arago laatoista voidaan leikata myös pienempiä kokoja yksilöllisiä asennusyhdistelmiä varten. Toimitamme pyynnöstä viistotuilla laattareunoilla, mikä korostaa asennetun pinnan laattamaisuutta. Malli- ja värierot, myös saman valmistuserän puitteissa, määrittävät tuotteen esteettisen luonteen. norament nora systems 17 norament norament 926 arago pyynnosta viistotuilla laattareunoilla 12 Art. 926 arago/ mm x 497 mm 3.5 mm Sopivat nora listat tunnuksella: E ja U Kestää useimpia öljyjä ja rasvoja Saatavana myös norament 926 arago ntx, sivulla 62 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä.

18 TUOTELINJA NORAPLAN noraplan noraplan -lattiapäällysteitä on saatavana mattoina ja laattoina, ja niiden monet eri kuviot ja värivaihtoehdot tarjoavat rajattomat mahdollisuudet tilasuunnitteluun. Pyydä lisätietoja noraplan -tuotevalikoimasta ja luonnollisista ominaisuuksista sekä käyttömahdollisuuksista.

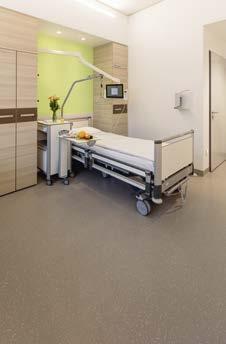

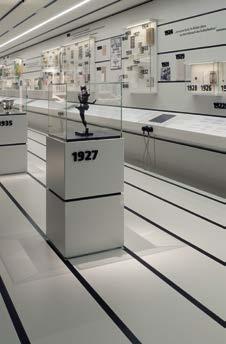

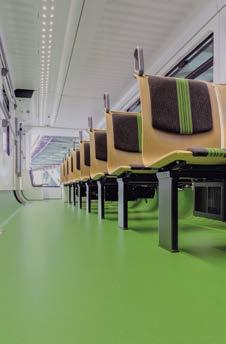

19 noraplan nora systems 19 noraplan Klinikum Crailsheim, Saksa Wuppertaler Schwebebahn, Saksa Dirk Wilhelmy Gerry O'Leary Fussballmuseum Dortmund, Saksa Ladybird Early Learning Centre, Dubai, Arabiemiirikunnat

20 20 nora systems noraplan noraplan lona Kautsupäällyste selvästi erottuvalla aksenttivärillä filigraanissa mallissa. Silkkimatta, kevyesti strukturoitu pinta optisella syvyydellä

21 noraplan nora systems noraplan noraplan lona 24 Art. 166B 1.22 m x 15.0 m Art. 266B 610 mm x 610 mm Saatavana myös noraplan lona ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla. 2.0 mm Sopivat nora listat tunnuksella: A ja U Kindergarten Schönmattenwag, Saksa

22 22 nora systems noraplan noraplan sentica Sateenkaaren väreissä, sileä pinta, kovaa kulutusta varten

23 noraplan nora systems Värit voidaan toimittaa myös: Erikoispäällysteenä noraplan sentica ed staattista sähköä poistava, sivulla Erikoispäällysteenä noraplan sentica acoustic Erikoispäällysteenä 20 db (askeläänitasoluku L n,w 53 db 265 mm:n ontelolaatalla), sivulla 47 Saatavana myös noraplan sentica ntx, sivulla noraplan sentica noraplan sentica Art m x 12.0 m Art m x 15.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² Art mm x 610 mm 10 = pakkauskoko 3.72 m² 3.0 mm 2.0 mm Sopivat nora listat tunnuksella: A ja U Sopivat nora listat tunnuksella: D ja U Hospital Düsseldorf Strahlentherapie Linac 4, Saksa 6534 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä noraplan 6516

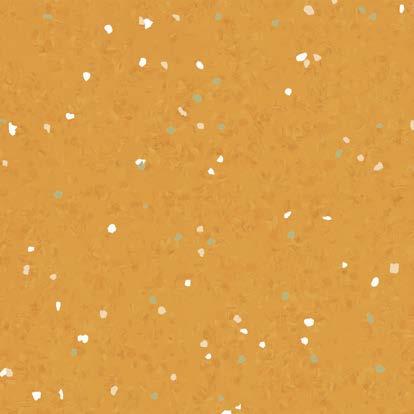

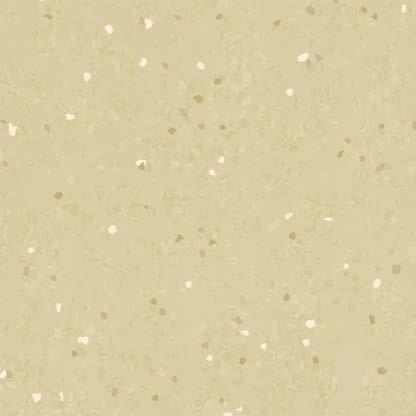

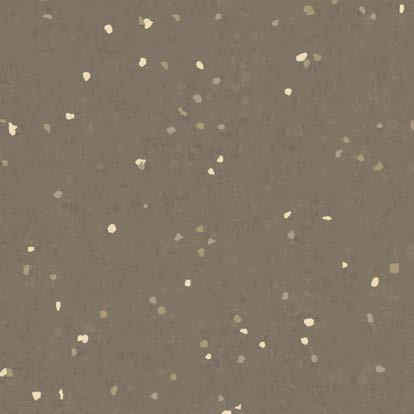

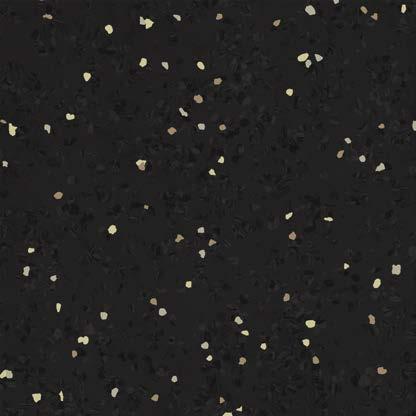

24 24 nora systems noraplan noraplan noraplan signa Kolmen, toisiinsa sovitetun värikomponentin rauhallinen yhdistelmä, tyypillinen raekuosi. Sileä pinta, kovaa kulutusta varten BASF-LuKids, Ludwigshafen, Saksa Lioba Schneider

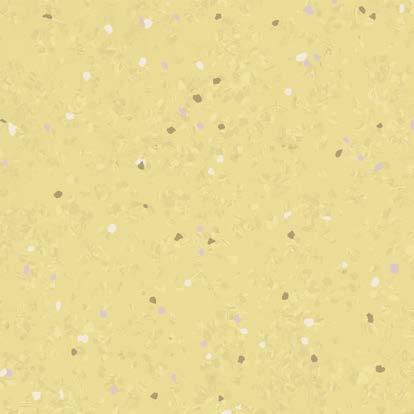

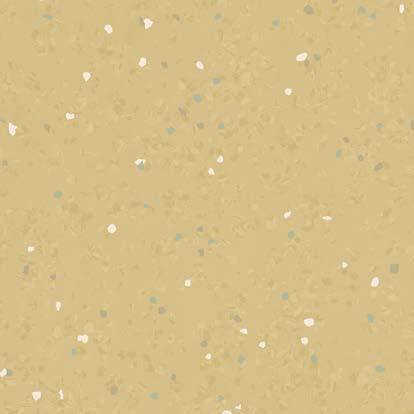

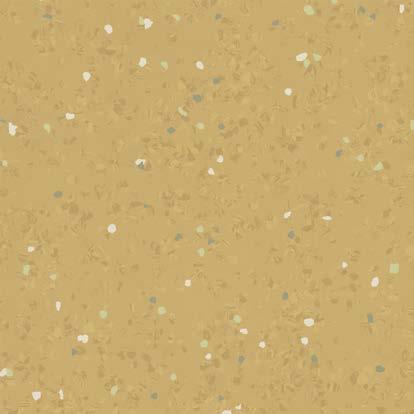

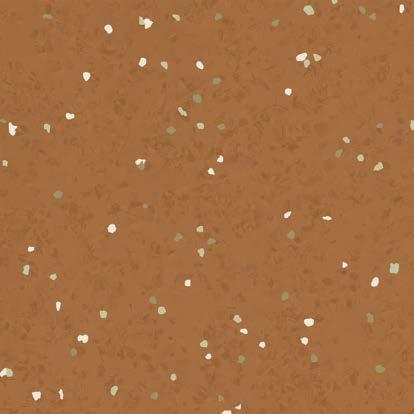

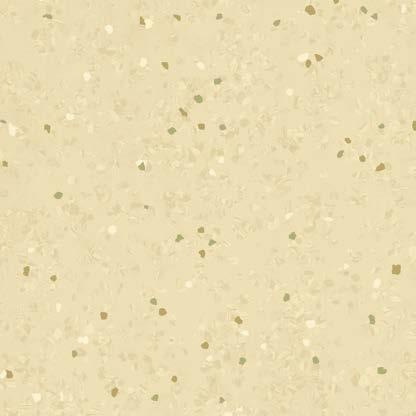

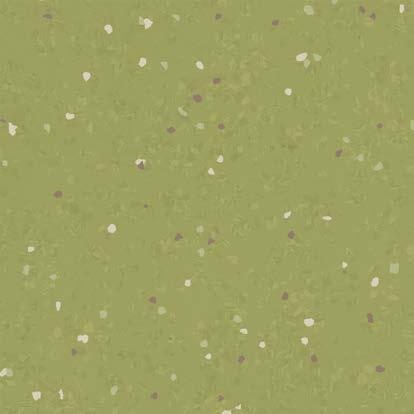

25 noraplan nora systems noraplan noraplan signa 48 Art m x 15.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² Sopivat nora listat tunnuksella: A ja U noraplan signa 17 Art m x 12.0 m Art mm x 610 mm 10 = pakkauskoko 3.72 m² 2.0 mm 3.0 mm Sopivat nora listat tunnuksella: D ja U Värit voidaan toimittaa myös: Erikoispäällysteenä noraplan signa ed staattista sähköä poistava, sivulla 45 Erikoispäällysteenä noraplan signa acoustic askelääntä vaimentava 20 db (askeläänitasoluku L n,w 53 db 265 mm:n ontelolaatalla), sivulla 48 Saatavana myös noraplan signa ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä.

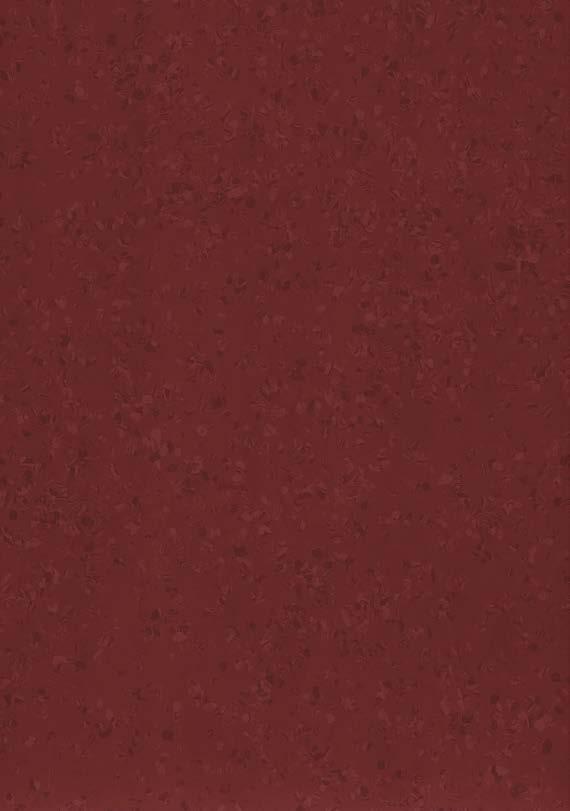

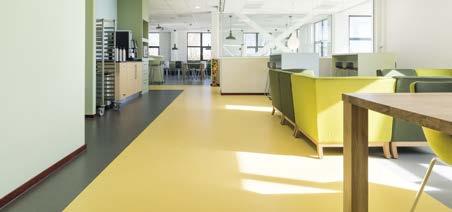

26 26 nora systems noraplan noraplan noraplan valua Lattia, joka tuo luonnon kauneuden ja alkuperäisyyden tiloihisi. Lattia, joka säteilee kodinomaista lämpöä, valoa ja rauhaa. noraplan valua Eloisa ja orgaaninen malli Klinikum Crailsheim, Saksa

27 noraplan nora systems 27 Kolme laattakokoa. Rajattomasti mahdollisuuksia Lames mm x 205 mm Asennusesimerkkejä 610 mm x 305 mm 1220 mm x 405 mm noraplan Rullat 24 Art. 174A 1.22 m x 15.0 m 2.0 mm 24 Art. 175A 1.22 m x 12.0 m 3.0 mm Lames 6 Art. 272A 610 mm x 205 mm 36 = pakkauskoko 4.50 m² 6 Art. 275A 610 mm x 205 mm 24 = pakkauskoko 3.00 m² Sopivat nora listat tunnuksella: A ja U Sopivat nora listat tunnuksella: D ja U Art. 273A 610 mm x 305 mm 24 = pakkauskoko 4.46 m² Art. 276A 610 mm x 305 mm 16 = pakkauskoko 2.97 m² Art. 274A mm x 405 mm 12 = pakkauskoko 5.92 m² Art. 277A mm x 405 mm 8 = pakkauskoko 3.95 m² 2.0 mm 3.0 mm Sopivat nora listat tunnuksella: A ja U Sopivat nora listat tunnuksella: D ja U Saatavana myös noraplan valua ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla.

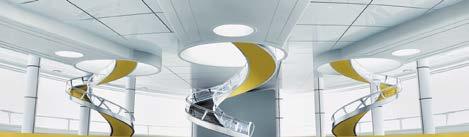

28 28 nora systems noraplan noraplan valua Rauhallinen ja lähes yksivärinen malli. noraplan noraplan stone Rullat 8 Art. 172A 1.22 m x 15.0 m 2.0 mm Sopivat nora listat tunnuksella: A ja U 8 Art. 173A 1.22 m x 12.0 m 3.0 mm Sopivat nora listat tunnuksella: D ja U Hillityllä, suuntaamattomalla jyväkuviolla, saatavana sileällä tai heijastumia taittavalla pinnalla, L n,w 63 db 200 mm:n betonilaatalla, sileä pinta, kovaa kulutusta varten noraplan stone Malli sileällä pinnalla noraplan stone Malli sileällä pinnalla 8 Art m x 15.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² Saatavana myös noraplan stone ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla. 2.0 mm Kinderhaus WaldSchatz Kita, Waldbronn, Saksa Sopivat nora listat tunnuksella: A ja U Liukastumisen esto R9

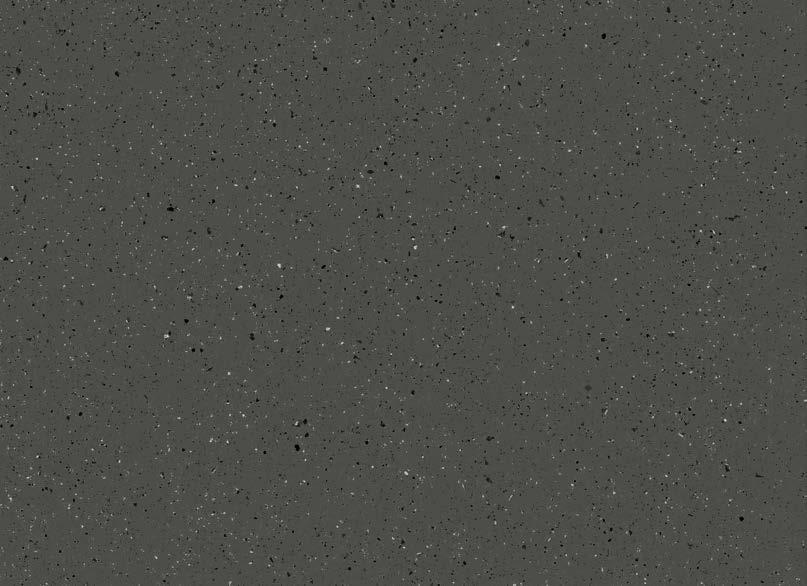

29 noraplan nora systems 29 noraplan stone Malli heijastumia taittavalla pinnalla noraplan noraplan stone Malli heijastumia taittavalla pinnalla 20 Art m x 15.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² 2.0 mm Sopivat nora listat tunnuksella: A ja U Liukastumisen esto R10 Värit voidaan toimittaa myös: Erikoispäällysteenä noraplan stone ed staattista sähköä poistava, sivulla 46 Erikoispäällysteenä noraplan stone acoustic askelääntä vaimentava 20 db (askeläänitasoluku L n,w 53 db 265 mm:n ontelolaatalla), sivulla 49 Saatavana myös noraplan stone ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla.

30 30 nora systems noraplan noraplan uni Yksivärinen, sileä pinta, kovaa kulutusta varten

31 noraplan nora systems noraplan noraplan uni 20 Art m x 12.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² Saatavana myös noraplan uni ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla. 2.0 mm Sopivat nora listat tunnuksella: A ja U Cinemaxx, Bielefeld, Saksa

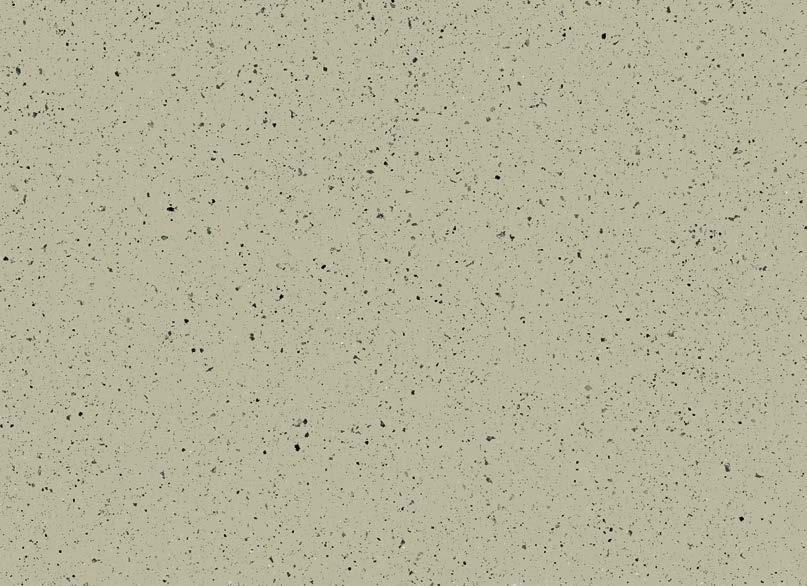

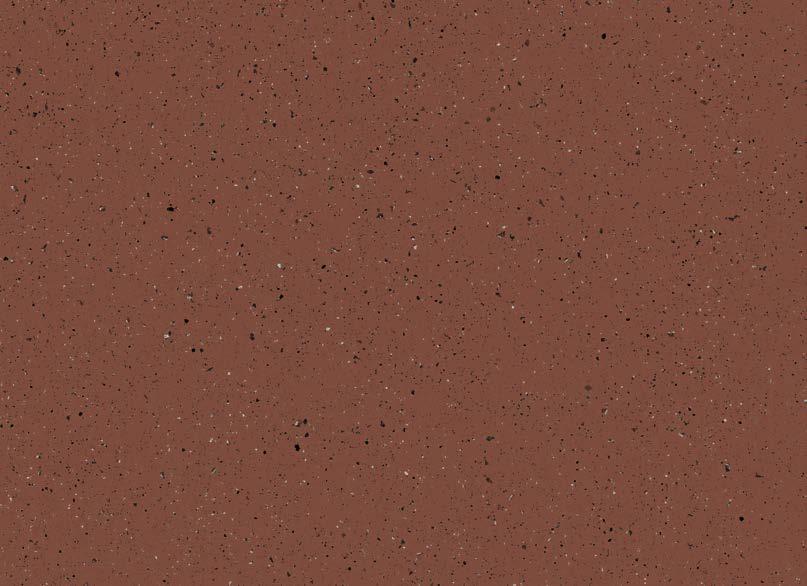

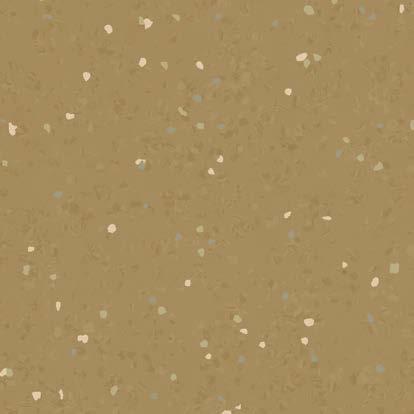

32 32 nora systems noraplan noraplan unita Mielenkiintoisella materiaaliyhdistelmällä, pysyvästi elastista kumia ja suuntaamattomasti siroteltua graniittimursketta, kaksi ajattomaksi suunniteltua kuosia, sileä pinta, kovaa kulutusta varten

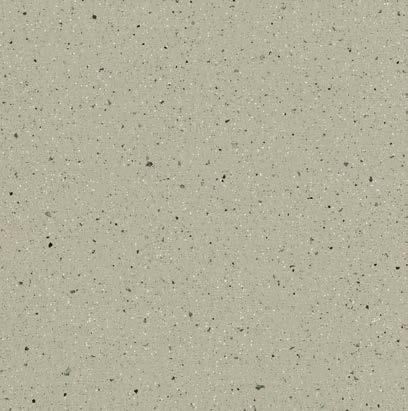

33 noraplan nora systems 33 noraplan unita Hienostunut graniittisirotteinen malli 12 Art m x 15.0 m 6454* 6455* 6456* 6457* noraplan unita Lattiapäällyste kiiltävällä graniittisirotteella 4 Art. 1650* 1.22 m x 15.0 m noraplan 2.0 mm 2.0 mm Sopivat nora listat tunnuksella: A ja U Sopivat nora listat tunnuksella: A ja U Huomautus: graniitti on luonnontuote, siksi mineraalissa voi esiintyä vähäisiä värinvaihteluita, myös samassa erässä. * Tuote 1650 saatavana vain väreissä 6454, 6455, 6456 ja Saatavana myös noraplan unita ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla. Technische Universität Dortmund, Saksa

34 34 nora systems noraplan noraplan eco Sävy-sävyyn hiutalekuvio, sileä mattapinta, kovaa kulutusta varten. Hiljainen, askeläänitaso L n,w 63 db 200 mm:n betonilaatalla

35 noraplan nora systems 35 noraplan eco 16 Art m x 15.0 m Art mm x 610 mm 15 = 5.58 pakkauskoko 5.58 m² Saatavana myös noraplan eco ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla. 2.0 mm Sopivat nora listat tunnuksella: A ja U noraplan Hohhot-lastentarha, Sisä-Mongolia, Kiina

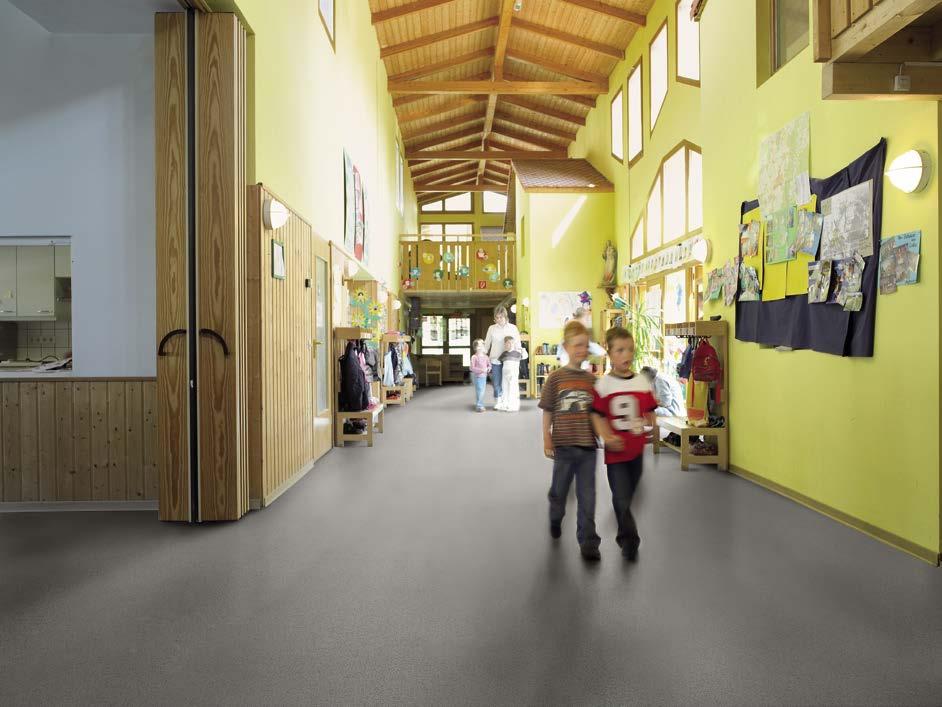

36 36 nora systems noraplan noraplan ultra grip Kumilattiapäällyste ehkäisee tehokkaasti liukastumisen, TRRL Pendulum testi 36+, liukkaudenestoluokka R11, vastaa saksalaisia standardeja ja määräyksiä: DIN ja BGR 181 sekä GUV-R 181 (ammattikohtaiset turvallisuussäännöt), erinomaiset ympäristöominaisuudet vastaavat brittiläistä BRE A+ luokitusta

37 noraplan nora systems 37 noraplan ultra grip Hienostunut graniittisirotteinen malli 12 Art m x 15.0 m Saatavana myös noraplan ultra grip ntx, sivulla 61 Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä. Pienin määrä saatavilla. 2.0 mm Sopivat nora listat tunnuksella: A ja U Kestää useimpia öljyjä ja rasvoja noraplan Päiväkoti Fürth, Saksa

38 NORA ERIKOISPÄÄLLYSTEET nora Erikoispäällysteet Erikoispäällysteet on kehitetty tiloihin, joissa on erityisiä teknisiä vaatimuksia. Tarjolla on esimerkiksi akustiikkapäällysteitä, joissa on 20 db askeläänen vaimennus ja staattista sähköä johtavat/poistavat ominaisuudet, sekä erityisratkaisuja jäähalleihin, golfkentille ja moniin muihin kohteisiin. Seuraavilla sivuilla voit tutustua eri kuvioihin ja malleihin.

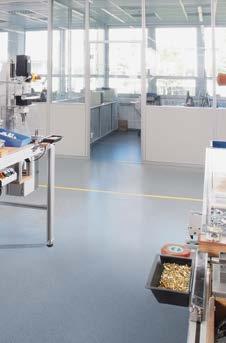

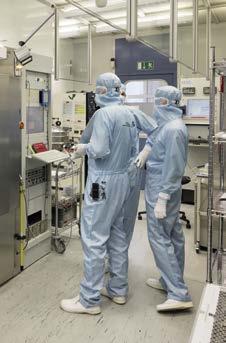

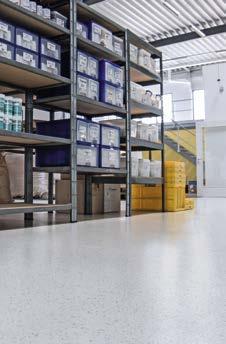

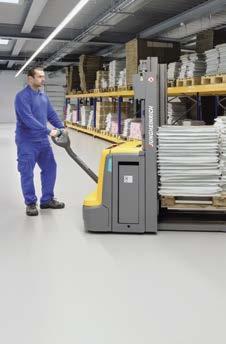

39 nora Erikoispäällysteet nora systems 39 nora Erikoispäällysteet SanaCare, Alsbach-Hähnlein, Saksa Albrecht Jung GmbH & Co. KG, Lünen, Saksa Seitec Elektronik GmbH, Elsteraue, Saksa United Monolithic Semiconductors GmbH, Ulm, Saksa

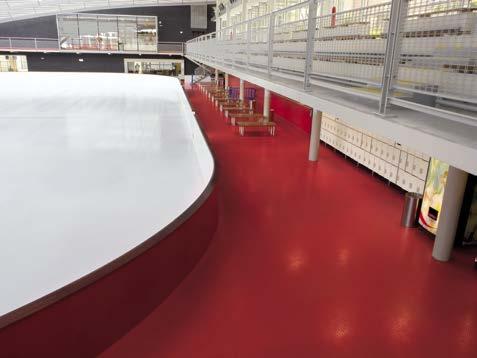

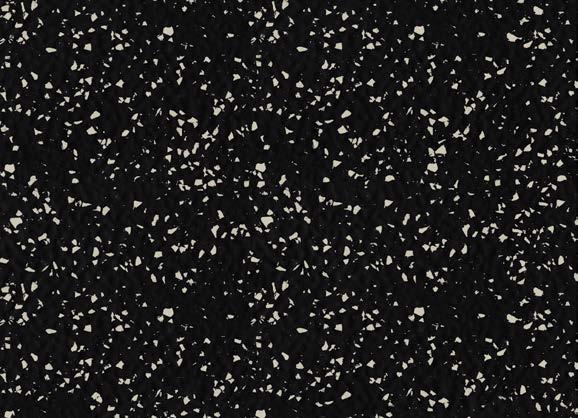

40 NORA ERIKOISPÄÄLLYSTEET norament 992/992 grano Sisältää huomattavan osan kierrätyskumia. Vaativiin tiloihin kuten jäähallit, golf-klubit, hevostallit norament 992 Kolikkoprofiililla norament Art. 992/ mm x 1002 mm 27.5 mm 0.5 mm 2.5 mm 6.0 mm 9.0 mm Sopivat nora listat tunnuksella: N Ota huomioon hintaryhmä musta/värillinen Patinoire de Pailleron, Ranska

41 nora Erikoispäällysteet nora systems 41 norament 992 grano Vasaraniskupintainen nora Erikoispäällysteet norament 992 grano 6 Art. 992 grano/ mm x 1002 mm 3.0 mm 6.0 mm Sopivat nora listat tunnuksella: N 9.0 mm SAP-Arena, Mannheim, Saksa

42 42 nora systems nora Erikoispäällysteet norament ja noraplan ec vuoden Takuuehtojemme* mukainen sähköisille t a k u u ominaisuuksille. * kysy takuuehtojamme Kumipäällyste staattista sähköä johtava, ESD-herkkien komponenttien ja laitteiden suojaamiseen. Soveltuu räjähdysvaarallisiin tiloihin. Kestää hyvin happoja ja emäksiä (norament 927 grano ec). Sopii trukkiliikenteelle (norament 927 grano ec). norament 927 grano ec norament 927 grano ec 1 Art. 927 grano ec/ mm x 1004 mm 3.5 mm 4617 Sopivat nora listat tunnuksella: E ja U noraplan astro ec noraplan astro ec 4 Art m x 12.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² 2.0 mm Sopivat nora listat tunnuksella: A ja U

43 norament ed Kumipäällyste staattista sähköä poistava, ESD-herkkien komponenttien ja laitteidensuojaamiseen. Henkilösuojaus vaaralliselta jännitteeltä, kestää useimpia öljyjä ja rasvoja ja sopii trukkiliikenteelle. nora Erikoispäällysteet nora systems 43 vuoden Takuuehtojemme* mukainen sähköisille t a k u u ominaisuuksille. * kysy takuuehtojamme norament 928 grano ed nora Erikoispäällysteet norament 928 grano ed 8 Art. 928 grano ed/ mm x 1002 mm norament 928 grano ed 5 Art. 928 grano ed/ mm x 610 mm 3.5 mm 3.5 mm Sopivat nora listat tunnuksella: E ja U

44 44 nora systems nora Erikoispäällysteet noraplan ed Takuuehtojemme* vuoden mukainen sähköisille t Kumipäällyste staattista sähköä poistava, ESD-herkkien komponenttien ja laitteiden suojaamiseen. Henkilösuojaus vaaralliselta jännitteeltä. Kestää useimpia öljyjä ja rasvoja. noraplan sentica ed noraplan sentica ed noraplan sentica ed Art m x 15.0 m Art m x 12.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² Sopivat nora listat tunnuksella: D ja U 3.0 mm 2.0 mm Sopivat nora listat tunnuksella: A ja U Huomautus: Värejä 6504, 6505 ja 6508 suosittelemme alueille, joissa on vähäisiä tahra ja likamuodostumia (esim. ei kirurgisille ja tehohoitoalueille). Huomautus: noraplan ed -päällysteet on saumattava nora -saumausmassalla. a k u u ominaisuuksille. *kysy takuuehtojamme

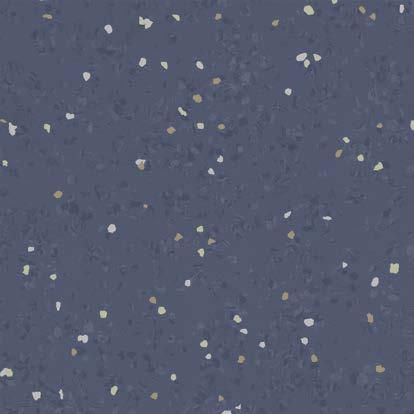

45 nora Erikoispäällysteet nora systems 45 noraplan signa ed nora Erikoispäällysteet noraplan signa ed 14 Art m x 15.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² 2.0 mm Sopivat nora listat tunnuksella: A ja U noraplan signa ed 14 Art m x 12.0 m 3.0 mm Sopivat nora listat tunnuksella: D ja U Huomautus: noraplan ed -päällysteet on saumattava nora -saumausmassalla.

46 46 nora systems nora Erikoispäällysteet noraplan stone ed Malli heijastumia taittavalla pinnalla noraplan stone ed Malli heijastumia taittavalla pinnalla 4 Art m x 15.0 m Art mm x 610 mm 15 = pakkauskoko 5.58 m² 2.0 mm Sopivat nora listat tunnuksella: A ja U Huomautus: noraplan ed -päällysteet on saumattava nora -saumausmassalla. Krankenhaus Siloah, Hannover, Saksa

47 nora Erikoispäällysteet nora systems 47 noraplan acoustic Hyvä askeläänten vaimennuskyky Askeläänenvaimennus 20 db (askeläänitasoluku L n,w 53 db 265 mm:n ontelolaatalla) noraplan sentica acoustic nora Erikoispäällysteet noraplan sentica acoustic 12 Art m x 12.0 m 1.6 mm 2.4 mm Sopivat nora listat tunnuksella: E ja U 4.0 mm Huomautus: noraplan acoustic päällyste hitsataan nora - hitsauslangalla.

48 48 nora systems nora Erikoispäällysteet noraplan acoustic Hyvä askeläänten vaimennuskyky Askeläänenvaimennus 20 db (askeläänitasoluku L n,w 53 db 265 mm:n ontelolaatalla) noraplan signa acoustic noraplan signa acoustic 8 Art m x 12.0 m 1.6 mm 2.4 mm Sopivat nora listat tunnuksella: E ja U 4.0 mm Huomautus: noraplan acoustic päällyste hitsataan nora - hitsauslangalla. Kindergarten Völklingen, Saksa arus gmbh willi latz Ӏ Valokuvaaja: Norbert Miguletz

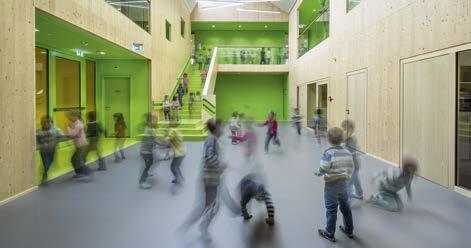

49 nora Erikoispäällysteet nora systems 49 noraplan stone acoustic Malli heijastumia taittavalla pinnalla nora Erikoispäällysteet noraplan stone acoustic Malli heijastumia taittavalla pinnalla 12 Art m x 12.0 m 1.6 mm 2.4 mm Sopivat nora listat tunnuksella: E ja U 4.0 mm Huomautus: noraplan acoustic päällyste hitsataan nora - hitsauslangalla.

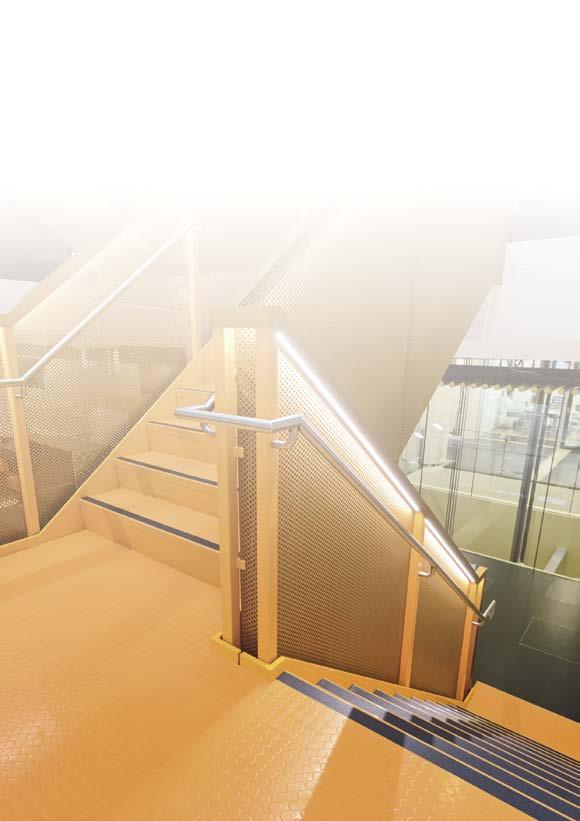

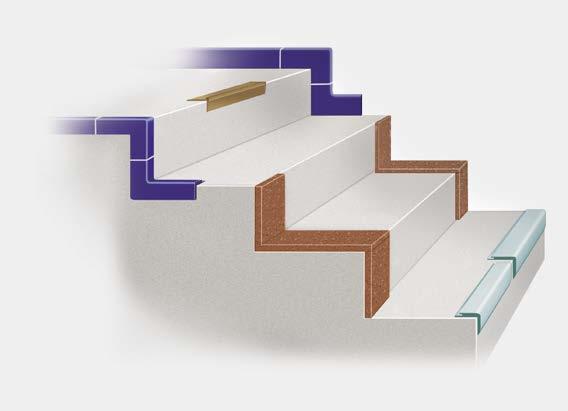

50 NORA PORRASRATKAISUT nora Porrasratkaisut Yksilölliset ratkaisut porraskäytäviin voit toteuttaa laajan järjestelmäohjelmamme avulla. Valittavana on räätälöityjä, esivalmistettuja norament - porraspäällysteitä, joissa askelkulma, astintaso ja askelman nousuosa on valmistettu yhdestä kappaleesta, sekä yksilöllisiä askelkulmien ja -reunojen yhdistelmiä, joissa on integroidut turvanauhat. Järjestelmätarjontaa täydentävät väreiltään sopivat jalkalistaratkaisut, saumausmassat, saumanauhat ja asennusaineet.

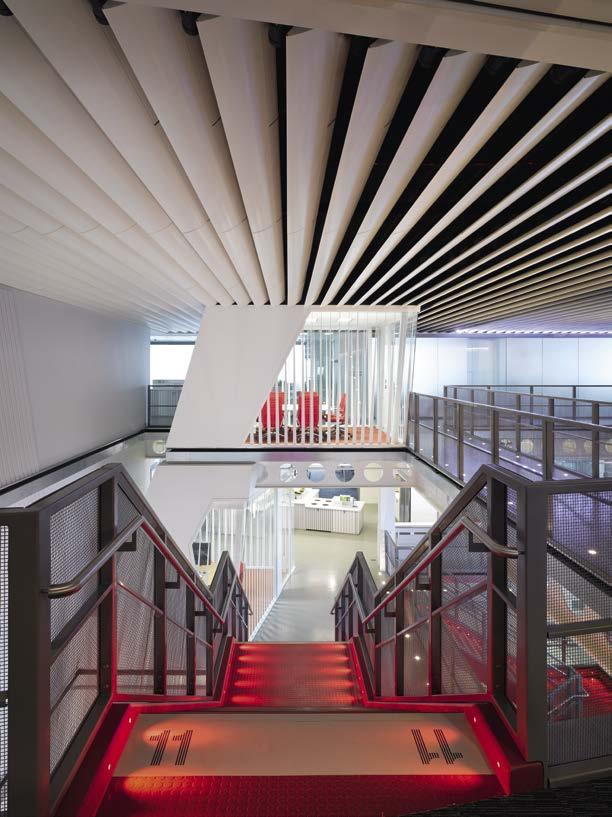

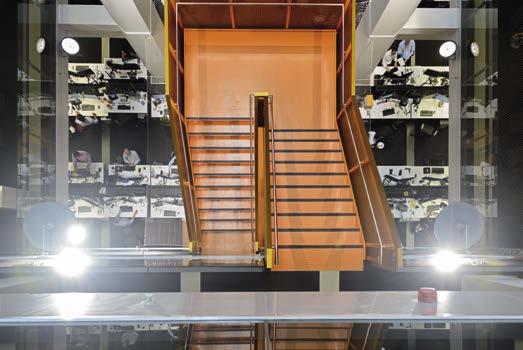

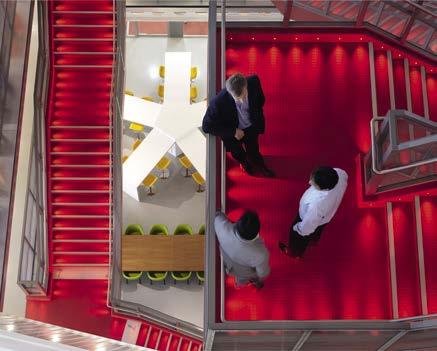

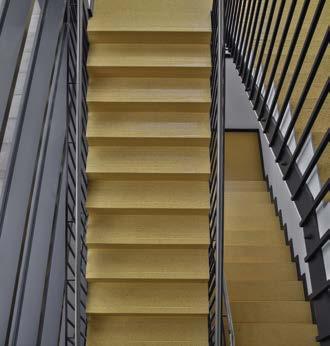

51 nora Porrasratkaisut nora systems 51 by Martin Duckek nora Porrasratkaisut Macquarie Bank, London, England Internat Marlenau 1 BA, Marlenau-Dahlem, Saksa Krankenhaus St. Bonifatius, Saksa Macquarie Bank, Sydney, Australia

52 NORA PORRASRATKAISUT norament porraspäällysteet Muotoon puristettu porraskappale suorille syöksyille, joissa suorakulmaiset askelkulmat. Myös kovassa käytössä oleviin portaisiin. Porraspäällysteet norament 926 Yksivärinen klassisella kolikkoprofiililla, askeläänenvaimennus 12 db cm 16.5 cm 9.5 cm 24.5 cm 27.5 mm 0.5 mm 4.0 mm 4.5 mm 4.5 cm Porraspäällysteet norament Art. 926/465 leveys mm Art. 926/466 leveys mm Art. 926/467 leveys mm = Hintaryhmä

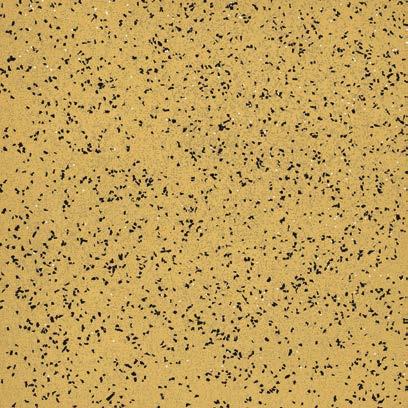

53 nora Porrasratkaisut nora systems 53 Porraspäällysteet norament 926 grano Kontrastirikkaalla granulaattikuosilla ja vasaraniskupintainen, askeläänenvaimennus 12 db nora Porrasratkaisut cm 16.5 cm 9.5 cm 24.5 cm 5.0 mm 4.5 cm Porraspäällysteet norament 926 grano 12 Art. 926 grano/479 leveys mm Art. 926 grano/468 leveys mm Art. 926 grano/469 leveys mm

54 54 nora systems nora Porrasratkaisut Porraspäällysteet norament 926 satura Sävy-sävyyn granulaattikuviolla ja vasaraniskupintainen, askeläänenvaimennus 12 db cm 16.5 cm 9.5 cm 24.5 cm 5.0 mm 4.5 cm Porraspäällysteet norament 926 satura 12 Art. 926 satura/479 leveys mm Art. 926 satura/468 leveys mm Art. 926 satura/469 leveys mm

55 nora Porrasratkaisut nora systems 55 norament porraspäällysteet turvaraidoilla tai turvanauhoilla norament porraspäällysteet voidaan varustaa lisäksi seuraavilla turvaraidoilla ja turvanauhoilla Turvaraita keltainen, yöllä heijastava DIN mukainen, 2 cm leveä, integroitu porrasaskelman suuntaisesti Turvaraita yksivärinen, leveys 2 tai 3 cm, väreissä 0122, haaleanharmaa, ja 0895, signaalinkeltainen, integroitu porrasaskelmaan ja valinnaisesti myös askelkulman pystysuoraan osaan nora Porrasratkaisut Turvanauha ultra grip, parannettu askelvarmuus, leveyksinä 2 tai 3 cm väreissä 6029, keltainen ja 6014, harmaa, integroitu porrasaskelmaan ja valinnaisesti myös askelkulman pystysuoraan osaan Muun värisiä ja levyisiä turvaraitoja ja turvanauhoja saatavissa sopimuksen mukaan

56 NORA PORRASLISTAT nora listat porrasalueella sopivat Käytettäväksi norament ja noraplan -päällysteiden kanssa. Niitä voidaan käyttää myös muiden päällystetyyppien kanssa. nora listat kestävät iskuja, eivät kutistu, eivät sisällä pehmittimiä ja säilyvät toimivina pysyvästi. nora askelkulmalistat Päällysteuransa ansiosta mahdollistavat nopean, yksinkertaisen ja siistin asennuksen. 1 T T Minimitilausmäärä: 5 m Vakiopituus: 2,5 m Toimituspituudet: 1,00/1,25/1,65/2,00/2,50 m 3 TA 1203 Alumiininen porrasreuna portaisiin, joissa norament päällysteet Toimitusyksikkö: 2,7 m nora askelmanreunalista Viimeistelevät siististi suorakulmaisen portaan seinän ja kaiteen puolet. 4 TW 7005 U 5 TW 7006 U TG 7003 U 7 TG 7004 U Toimitusyksikkö: kappaleittain / nora jalkalista ja vesilista 8 S 1008 U 36 Jalkalista sopii kaikille päällysteille Salkopituus: 10 jm:n rullina nora jalkalista, poikkileikkaus sama kuin kulmakappaleilla TW 9 A 5013 U 36 Tasoille ja rampeille Toimitusyksikkö: 2,5 jm nora vesilista, poikkileikkaus sama kuin kulmakappaleilla TG nora porrasreunukset Seinän ja kaiteiden puolelle. Vasaroitu, raekuvioinen pinta. Art mm x 100 mm Paksuus 10 mm Toimitusyksikkö: kappaleittain

57 nora Porraslistat nora systems 57 nora jalkalista S 1008 U 4.8 mm nora askelmanreunalista TW 7006 U (Ulkokulma) 4.8 mm 50 mm 50 mm mm 170 mm Seinän puoli Vastaava poikkileikkaus jalkalista S 1008 U nora askelmanreunalista TW 7005 U (Sisäkulma) nora vesilista A 5013 U 18 mm mm 170 mm 8.2 mm 33 mm nora porrasreunukset 10 mm 100 mm 600 mm nora Porraslistat 4 10 nora askelmanreunalista TG 7004 U (Ulkokulma) 170 mm 170 mm nora askelkulmalistat Asennus nora stepfix 240 kuivaliimanauhoilla T 5044 A/C Lattianpäällystevahvuudet 2,0-2,7 mm 2.2 mm 4.2 mm 43 mm T 5044 E/F Lattianpäällystevahvuudet 3,5-4,0 mm nora askelmanreunalista TG 7003 U (Sisäkulma) 18 mm 170 mm 170 mm mm 33 mm nora askelkulmalistat 46.3 mm nora askelkulmalistat Asennus kontaktiliimalla 50 mm 50 mm Kaiteen puoli Vastaava poikkileikkaus vesilista A 5013 U 26.3 mm 1.2 mm TA 1203 Lattianpäällystevahvuudet 3,5 mm 45 mm T 5049 A/C Lattianpäällystevahvuudet 3,5-4,0 mm 2.2 mm 4.2 mm 45 mm T 5049 E/F Lattianpäällystevahvuudet 3,5-4,0 mm

58 58 nora systems nora Porraslistat nora stepfix 240 Erikoiskuivaliima Roll-type -tyyppinen` Asennat nopeasti norament -porraspäälliset, nora -askelkulman T 5044 ja nora porrasreunukset. Edullinen ja ympäristöystävällinen liimainnovaatio. Sopii sekä uusiin rakennuksiin että saneeraukseen. Edut: asennus 3-5 kertaa nopeampaa, ei hajuhaittoja, lattia on heti valmis käyttöön. Ratkaisu on edullinen, ympäristöystävällinen ja erinomaisen tartuntakyvyn ansiosta luotettava. Art. 907 nora erikoisohjelma porrasalueille nora Porraslistat Lisäksi valikoimaan kuuluu poikkileikkauksiltaan erilaisia profiileja eri käyttötarkoituksia varten. Tässä esitetyt listat ovat esimerkkejä. Myös muita yksilöllisiä malleja on käytettävissä. Vähimmäistilausmäärät tarjouksen perusteella. nora askelkulmalistat T 5019/T 5033/T 5045/T 5005 Macquarle Bank, Ropemaker Place, Iso-Britannia

59 nora Porraslistat nora systems 59 nora erikoisohjelma nora askelkulmalistat 26 mm nora askelkulmalistat 50 mm 36 mm Päällysteen paksuus T 5033 A = 2,1 mm 50 mm Päällysteen paksuus T 5005 E = 3,7 mm 4 3 nora Porraslistat 2 1 nora askelkulmalistat 50 mm nora askelkulmalistat 50 mm 45 mm Päällysteen paksuus T 5019 A = 2,1 mm T 5019 C = 2,7 mm T 5019 D = 3,1 mm T 5019 E = 3,7 mm T 5019 F = 4,1 mm T 5019 H = 5,0 mm 60 mm Päällysteen paksuus T 5045 A = 2,1 mm

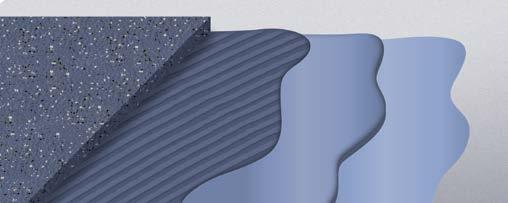

60 NORA INSTALL nora ntx Lattian asennuksen uusi sukupolvi nora ntx on uusi ja ainutlaatuinen teknologia asentajille nora -kumilattiapäällysteiden asentamista varten. Helppoa ja nerokasta - nora ntx:n liimakyky on varmistettu jo tehtaalla. Lattia voidaan asentaa siististi ja pysyvästi muutamilla työvaiheilla ja on välittömästi käyttövalmis. Ja tämä tavanomaisten betoni- ja tasoitealustoiden, sekä muiden olemassa olevien lattianpäällysteiden päälle. Tarvittaessa nora tarjoaa asennusmateriaalit ja -työvälineet siistiä ja turvallista alustan valmistelua varten. (katso sivu 66) Tärkeimmät edut: Tasalaatuinen asennustulos nora ntx: ei ilmakuplia, ei painumia, ei pursuavia saumoja. Koko järjestelmällä 10 vuoden takuu.* Heti käyttövalmis Ei kuivumis- tai odotusaikoja. Asennus on mahdollista tehdä tilan normaalin toiminnan aikana ja lattia on heti asennuksen jälkeen käyttövalmis. Tehokkuus Alustan valmistelu ja nora ntx:n asentaminen vain muutamalla työvaiheella lyhyemmässä ajassa suurempi alue. Kaikille alustoille nora ntx soveltuu kaikille yleisimmille alustoille myös kunnostuksiin sekä alustoille, joissa on lattialämmitys. Käyttö riskipohjalla Mahdollista käyttää rakennuksessa silloinkin, kun alustassa voi tapahtua kosteudennousua. Asennus olemassa olevalle päällysteelle Asennus on mahdollinen muutamilla työvaiheilla suoraan olemassa olevan päällysteen päälle. * Voimassa toimituksille alkaen vuoden takuu takuuehtojemme mukaan (saatavana alempana ilmoitetusta osoitteesta, katso Kääntöpuoli).

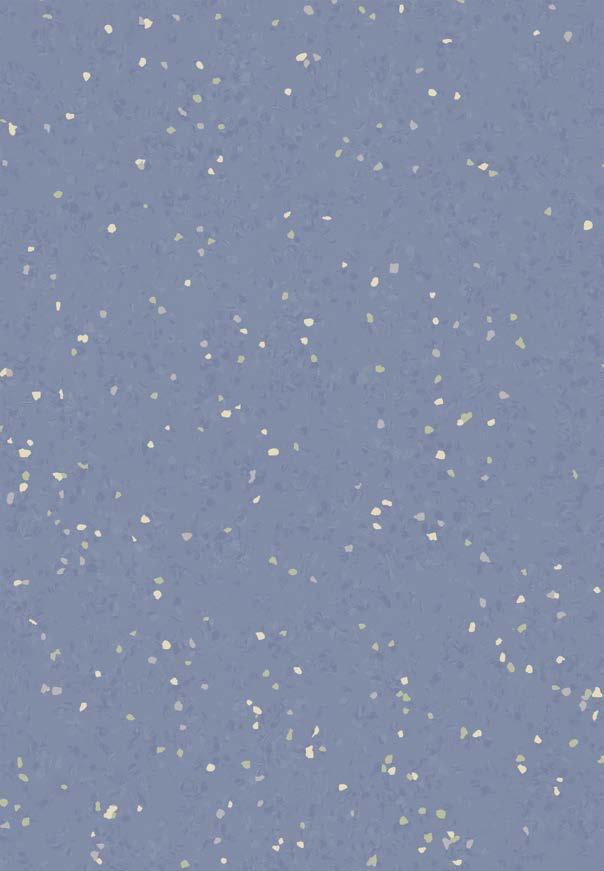

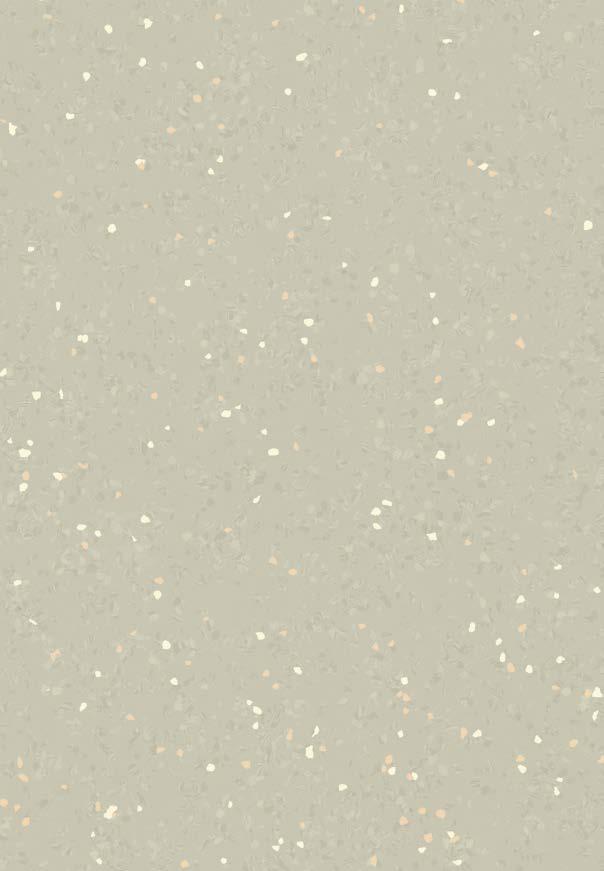

61 nora install nora systems 61 Saatavana olevat mallit, noraplan ntx Saatavana olevat mallit, norament ntx noraplan signa ntx norament 926 grano ntx noraplan signa ntx Art. 156A 1.22 m x 14.8 m 2.1 mm norament 926 grano ntx Art mm x 1004 mm 3.6 mm noraplan sentica ntx norament 926 satura ntx noraplan sentica ntx Art m x 14.8 m 2.1 mm norament 926 satura ntx Art mm x 1004 mm 3.6 mm nora install norament 926 arago ntx norament 926 arago ntx Art mm x 502 mm 3.6 mm Huomaa: Lisätietoja nora ntx saadaan tai pyynnöstä

62 62 nora systems nora install Järjestelmä koostuu nora ntx -asennusaineet years w a r r a n t y * to be requested from our office under the criteria indicated in our warranty conditions*. nora ntx -asennusaineet on kehitetty erityisesti nora ntx -lattiapäällysteitä varten. Yksittäisten asennusaineiden täydellinen sovittaminen nora ntx -lattiapäällysteisiin antaa toiminnallisen varmuuden ja takaa parhaan laadun nora ntx K pohjuste (Liima) Tuote 6684 Pohjuste tarttumisen parantamiseksi 1 alusta 2 nora ntx 020 (Primer) 3 itsekiinnittyvä nora ntx päällyste nora ntx on noraplan tai norament vakiopäällyste ja liimatausta. Liimatausta on suojattu kalvolla. Sekä itse lattipäällyste että liima ovat turvallisia kumituotteita. nora ntx -järjestelmää varten kehitetyt asennusmateriaalit ja työkalut ja takaavat laadukkaan lopputuloksen. Vuoden 2016 kesäkuussa nora ntx sai Plus X Award -palkinnon luokassa Korkea laatu ja toiminnallisuus. nora ntx -työkalut nora ntx hiontalaikka sis. ntx K3 Hiontalaikka alustan valmisteluun Tuote 6685 Hiontalaikka sopii seuraaviin koneisiin: Mambo, Columbus ja Orkan. Varustukseen kuuluu hiontatyökalu ntx K3. Huomio: Ilmoita koneen malli tilausta tehdessäsi nora ntx lyhentää asennusaikaa jopa 50 % ja asennus on mahdollista tehdä tilan normaalin toiminnan aikana. nora install nora ntx K3 Hiontatyökalu (hieno) nora ntx K2 Hiontatyökalu (karkea) Tuote 6686 ntx -hiontalaikan hiontatyökalu Tuote 6687 ntx -hiontalaikan hiontatyökalu Asennusongelmat, kuten ilmakuplat, epätasaisuudet tai liimatahrat, voi unohtaa. nora ntx -järjestelmän asennus on helppoa ja nopeaa: lattiapäällyste levitetään ja leikataan, poistetaan suojakalvo, asennetaan, jyrätään valmis. Verrattaessa tavalliseen liimaukseen, useat eri työvaiheet jäävät pois, samoin monet virhemahdollisuudet, esimerkiksi oikea liimamäärä, sekä kuivumisja odotusajat. Hiontalaikka Hiontatyökalut

63 nora install nora systems 63 nora system blue Tämä yhteensovitettu nora system blue yhdistää vähäpäästöiset nora kumilattiapäällysteet valikoituihin asennusmateriaaleihin; molemmat ovat vähäpäästöisiä. Järjestelmää valvotaan äärimmäisen tiukoilla päästötesteillä. Sekä tietyille nora -lattiapäällysteille että nora system blue -asennusaineille on myönnetty saksalainen ympäristömerkki Der Blaue Engel (RAL-UZ 120 tai 113). Edut: nora system blue on maailman ainoa lattiapäällystejärjestelmä, joka on sertifioitu kokonaiskonseptina. Päästöttömät komponentit takaavat terveellisen sisäilman Taatusti toiminnallinen turvallisuus yhteensopivien komponenttien ansiosta nora -sovellustekniikka seuraa asennustöitä ja dokumentoi ne aukottomasti 7 vuoden tuotetakuu, kun järjestelmäkomponentit ovat ammattitaitoisten asentajien asentamia Pätevä neuvonta tarjouskilpailunne laadinnassa nora pads -laikkamme täydentävät kokonaisvaltaista järjestelmätarjontaa ympäristöystävällisellä ja kestävällä puhdistus- ja hoitoratkaisulla. Lisätietoja sivulla 68. Järjestelmän kokoonpano nora install Pohjustus 2 Tasoite 3 Liima 4 Lattiapäällyste Lisätietoja löydät nora system blue -esitteestämme ja osoitteesta

64 64 nora systems nora install nora system blue asennusmateriaalit nora system blue yhdistää vähäpäästöiset nora kumilattiapäällysteet vähäpäästöisiin asennusmateriaaleihin. Yksittäisten järjestelmäkomponenttien täydellinen liittäminen tuo toiminnollista turvallisuutta ja takaa korkeimman laatutason. nora hybrid 310 Vähäkuituinen hybridi-liima Art Liima norament päällysteiden liimaamiseen ja ei- imeville sekä imeville pohjille nora fiber 410 Vähäkuituinen dispersioliima Art nora kumi-lattiapäällysteiden märkäliimaukseen nora fiber ESD 414 Vähäkuituinen, sähköä johtava dispersioliima Art Sähköä puolijohtavan ed :n ja sähköä johtavan ec :n märkäliimaukseen nora kumi-lattiapäällysteet nora level compound Nopeasti juokseva täytemassa Art Pohjien täyttämiseen ja tasoittamiseen nora level compound FA Vähäkuituinen täytemassa Art Pohjien täyttämiseen ja tasoittamiseen nora level compound SF Kiinteä täytemassa Art Reikien täyttämiseen ja siirtymien rappaamiseen nora primer Diespersio-erikoispohjustin Art Sementtilaastin, valuasfaltin ja kalsiumsulfaatti-tasotteiden pohjustamiseen ja sitojana täytemassakerrosten välissä nora 2-K primer Nopeasti kuivuva erikoispohjustin Art Sementtilaastin, valuasfaltin ja vanhojen tiukassa olevien ei-vesiliukoisten liimajäämien pohjustamiseen nora epoxy ground 2-K epoksidihartsi-pohjustin Art Yleispohjustin esim. betonille ja sementtilaastille

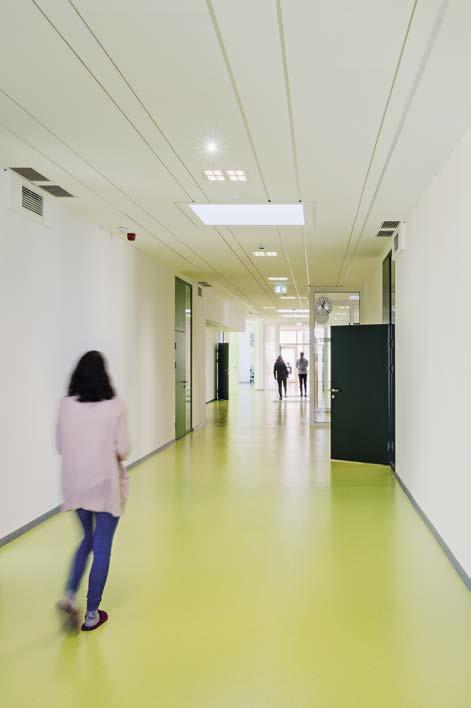

65 nora install nora systems 65 nora install BAKIP Oberwart, Itävalta

66 66 nora systems nora install nora listat nora -lattianpäällysteille kehitetty listavalikoima optisesti ja toiminnallisesti hyvä ratkaisu. Materiaalit ovat iskujen ja kulutuksen kestäviä eivätkä sisällä pehmittimiä. Ne säilyvät pitkään toimivina. nora jalkalista ja jalkalistakulmat Helppo puhdistaa alueilla, joilla vaaditaan ehdotonta hygieniaa. 1 SA 7002 Jalkalista/ ulkokulma 22* SA 7002 A 22* SA 7002 D 7* SA 7002 E Soveltuu sokkelilistalle S 3003 Art. 508 Salkopituus: kappaleittain Päällysteen paksuus: A = 2,1 mm D = 3,1 mm E = 3,7 mm *Lisää värejä pyynnöstä 2 S 3003 Jalkalista 22* S 3003 A 22* S 3003 D 7* S 3003 E Soveltuu sokkelilistakulmalle SI 7001 und SA 7002 Art. 726 Salkopituus: 10 jm:n rullissa Päällysteen paksuus: A = 2,1 mm D = 3,1 mm E = 3,7 mm *Lisää värejä pyynnöstä 3 SI 7001 Jalkalista/ sisäkulma 22* SI 7001 A 22* SI 7001 D 7* SI 7001 E Soveltuu sokkelilistalle S 3003 Art. 507 Salkopituus: kappaleittain Päällysteen paksuus: A = 2,1 mm D = 3,1 mm E = 3,7 mm *Lisää värejä pyynnöstä nora jalkalista 4 S 1024 U Korkeus 100 mm 65* S 1024 U Optisesti vaativille alueille sopiva. Jalkalistojen S 1024 U joustava tiivistyslippa sopii aina pastillikorkeuteen 1,0 mm asti. Soveltuu kaksoislattioiden seinälistaksi. Art. 713 Salkopituus: 10 jm:n rullissa *Lisää värejä pyynnöstä 5 S 1023 U Korkeus 60 mm 109* S 1023 U Optisesti vaativille alueille sopiva. Jalkalistojen S 1023 U joustava tiivistyslippa sopii aina pastillikorkeuteen 1,0 mm asti. Soveltuu kaksoislattioiden seinälistaksi. Art. 712 Salkopituus: 10 jm:n rullissa *Lisää värejä pyynnöstä 6 S 1008 U Korkeus 50 mm 34* S 1008 U Monikäyttöinen sokkelilista Jalkalista yhdessä nora portaanreunalista TW:n kanssa Art. 705 Salkopituus: 10 jm:n rullissa *Lisää värejä pyynnöstä

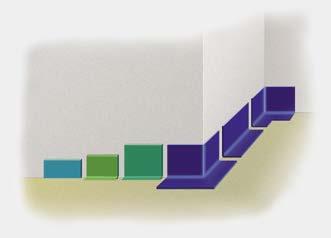

67 nora install nora systems 67 nora kulmanpyöristyslista Jalkalista, S 1023 U H 9010 Seinälle nostettaessa käytetään kulman pyöristyslistaa lattian ja seinän rajassa. Salkopituus: 10 jm:n rullissa 5 Art mm 15 mm nora jalkalista S 1008 U nora jalkalista S 1023 U nora jalkalista S 1024 U mm 2.8 mm 2.8 mm Jalkalista, S 1024 U 50 mm 12 mm 60 mm 100 mm mm Jalkalista, S 1008 U nora install SA 7002 Jalkalista/ ulkokulma 150 mm 150 mm S 3003 Jalkalista 100 mm SI 7001 Jalkalista/ sisäkulma 150 mm 150 mm 200 mm 50 mm 3 mm 100 mm 200 mm 100 mm 100 mm 100 mm 50 mm 50 mm Päällysteen paksuus

68 68 nora systems nora install Jalkalista, S 3003 A/S 3003 D Jalkalista/sisäkulma, SA 7002 A/SI 7001 A/SA 7002 D/SI 7001 D nora erikoisohjelma Lisäksi valikoimaan kuuluu poikkileikkauksiltaan erilaisia profiileja eri käyttötarkoituksia varten. Vähimmäistilausmäärät tarjouksen perusteella. Tässä esitetyt listat ovat esimerkkejä. Myös muita yksilöllisiä malleja on käytettävissä. Jalkalista, S 3003 E Jalkalista/sisäkulma, SA 7002 E/SI 7001 E nora jalkalista S 3014 N Erikoisjalkalistat norament 992 ja norament 992 grano päällysteille nora jalkalista S 1013 U 10 cm korkea jalkalista, soveltuu myös muiden päällysteiden kanssa käytettäväksi Saumausmassa 8.5 mm Salkopituus: 10 jm:n rullissa / / / / / mm 100 mm 0716/ / / / / / mm 8.6 mm 4.8 mm / / / / / / / / / / / / / / / / / / / / / /2961 nora install nora kuivaliimat nora dryfix 750 Tarraliima rullalta norament - ja noraplan -lattiapäällysteiden pysyvään pinnan liimaamiseen. Aikaa säästävä, edullinen ja ympäristöystävällinen liimainnovaatio. Soveltuu uudisrakentamiseen ja kunnostustöihin. Edut: viisi kertaa nopeampi asennus, heti käveltävä, hajuton, edullinen, ympäristöystävällinen ja luotettava hyvän liimakeston ansiosta. Art nora stepfix 240 Erikoiskuivaliima, Roll-type -tyyppinen Asennat nopeasti norament porraspaalliset, nora askelkulman T 5044 ja nora porrasreunukset. Art. 907 nora profix Kuivaliimanauhat nora profix 50 Kun haluat liimata jalkalista S 1023 U:n nopeasti. Art. 992 nora profix 90 Kun haluat liimata jalkalistat S 1024 U ja S 3003 U nopeasti. Myös mattojen seinillenostoon. Art. 993

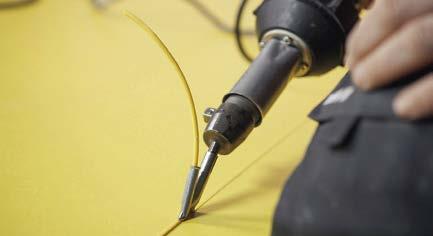

69 nora thermoschnur hitsauslanka nora install nora systems 69 nora thermoschnur saumanauha Koska noraplan lattianpäällysteet eivät sisällä pehmitinaineita, ne eivät kutistu asentamisen jälkeen. Tämän vuoksi saumojen hitsaus ei ole tarpeen lukuun ottamatta noraplan acoustic joustomateriaalia. Hitsaaminen on suositeltavaa asennettaessa kosteusaroille lattioille, tiloihin, joissa käsitellään jatkuvasti vettä. Sairaaloiden leikkaussaleissa tai muissa pienemmissä noraplan -kohteissa, joissa jalkalistat tiivistetään saumamassalla päällysteisiin, voidaan yhteneväisyyden vuoksi massata myös päällystevuotien tai laattojen väliset saumat nora -saumamassalla. Art. 946 Pyöreä, Ø 4 mm, rullapituus 100 jm nora saumausmassa Koska norament ja noraplan -lattianpäällysteet eivät sisällä pehmitinaineita, ne eivät kutistu asentamisen jälkeen. Tämän vuoksi saumojen massaus ei ole tarpeen. Poikkeuksena ovat staattista sähköä purkavat noraplan ed -päällysteet. Massaus on suositeltavaa asennettaessa kosteusaroille lattioille, tiloihin, joissa käsitellään jatkuvasti vettä. Saumausmassa soveltuu käytettäväksi ko. kohteisiin kaikkien norament ja noraplan. Art ml patruuna 1 kertakäyttöpatruuna riittää m Huomautus: Uraveitsi (tuote-nro ) ja nora juokseva vaha (tuote-nro ). Saatavana meiltä. nora install

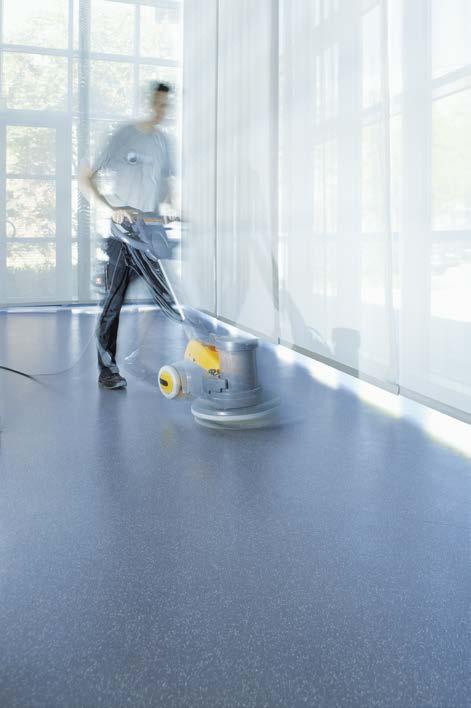

70 NORA CLEAN nora pads nora pads -laikat soveltuvat yhtä hyvin päivittäiseen puhdistukseen kuin erittäin likaisten nora -kumilattiapäällysteiden tehopuhdistukseenkin. Puhdistus ja kiillotus tapahtuu mekaanisesti vain vedellä ja täysin ilman kemikaaleja. nora pads -laikat soveltuvat suurimmalle osalle yleisimmistä konetyypeistä, ja niitä on saatavana eri kokoisina. Art nora pad 0 10 Ø 254 mm toimitusyksikkö: 4 kpl / laatikko nora pad 0 13 nora pad 0 14 nora pad 0 16 nora Pad 0 kokokuviollisten noraplan -lattiapäällysteiden sekä noraplan uni-, noraplan unita- ja noraplan ultra grip -lattiapäällysteiden koneelliseen ylläpitopuhdistukseen: Ø 330 mm Ø 356 mm Ø 406 mm toimitusyksikkö: 4 kpl / laatikko toimitusyksikkö: 4 kpl / laatikko toimitusyksikkö: 4 kpl / laatikko nora pad 0 17 Ø 431 mm toimitusyksikkö: 1 tai 4 kpl / laatikko nora pad 0 20 Puhdistettujen kokokuvioisten noraplan -lattiapäällysteiden sekä noraplan uni-, noraplan unita- ja noraplan ultra grip -lattiapäällysteiden kiillotukseen high speed -koneella: Ø 508 mm toimitusyksikkö: 1 tai 4 kpl / laatikko Art nora pad 1 10 Ø 254 mm toimitusyksikkö: 4 kpl / laatikko nora pad 1 13 nora pad 1 14 nora pad 1 16 nora Pad 1 sileiden noraplan -lattiapäällysteiden sekä vasaraniskupinnalla tai Carré-pinnalla varustettujen norament -lattiapäällysteiden koneelliseen ylläpitopuhdistukseen: Ø 330 mm Ø 356 mm Ø 406 mm toimitusyksikkö: 4 kpl / laatikko toimitusyksikkö: 4 kpl / laatikko toimitusyksikkö: 4 kpl / laatikko nora pad 1 17 Ø 431 mm toimitusyksikkö: 1 tai 4 kpl / laatikko nora pad 1 20 Puhdistettujen sileiden noraplan -lattiapäällysteiden sekä vasaraniskupinnalla tai strukturoidulla pinnalla varustettujen norament -lattiapäällysteiden kiillotukseen high speed -koneella: Ø 508 mm toimitusyksikkö: 1 tai 4 kpl / laatikko Art nora pad 2 17 nora Pad 2 sileiden noraplan -lattiapäällysteiden sekä vasaraniskupinnalla tai strukturoidulla pinnalla varustettujen norament -lattiapäällysteiden peruspuhdistukseen ja tehopuhdistukseen lattianhoitokoneella: Ø 431 mm toimitusyksikkö: 1 tai 4 kpl / laatikko Art nora pad 3 17 nora Pad 3 erittäin likaisten ja naarmuuntuneiden sileiden noraplan - lattiapäällysteiden sekä vasaraniskupinnalla tai strukturoidulla pinnalla varustettujen norament - lattiapäällysteiden uudistamiseen lattianhoitokoneella: Ø 431 mm toimitusyksikkö: 1 kpl / laatikko

71 nora clean nora systems 71 nora clean

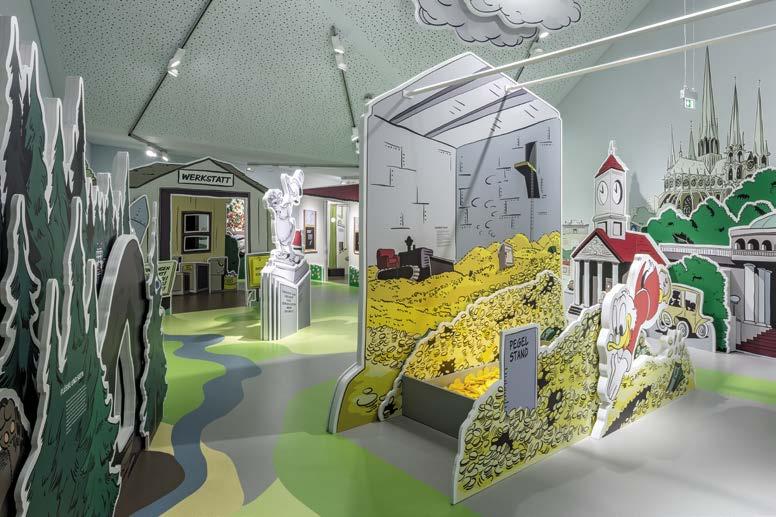

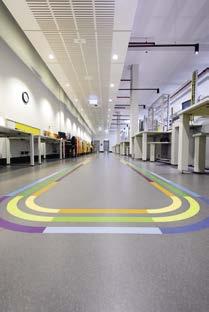

72 INLAYKUVIOT Elävä arkkitehtuuri Inlaykuviot Toteuta intarsia- eli upotuskuviot meidän pohjiemme mukaisesti tai suunnittele omat mallisi mielikuvituksesi mukaan. Intarsialeikkaamossamme työstämme toimittamiasi kuvia, piirroksia tai kuvatiedostoja. Huippumoderni ultraäänileikkauslaitteemme toteuttaa lähestulkoon kaikki aiheet sataprosenttisesti toisiinsa sopiviksi osiksi, jotka voidaan asentaa saumattomasti. Jotta voimme taata ongelmattoman asennuksen, toimitamme upotukset esikoottuina ja asennusvalmiina kokoon 1,2 x 1,6 metriä saakka. Suurissa upotuksissa annamme asentajalle käteen yksityiskohtaiset asennussuunnitelmat. Dr. Erika Fuchs Haus, Saska

73 Inlaykuviot nora systems 73 nora yksilöllisyydellä ei ole rajoja noraplan signa norament 926 satura norament 926 grano noraplan sentica norament 926 grano noraplan sentica Inlaykuviot Michelin Trainingscenter, Karlsruhe, Saska
