nora ntx nora systems 1 nora ntx Turvallinen. Nopea. Universaali. VALLANKUMOUKSELLINEN PIKA-ASENNUSJÄRJESTELMÄ

Transkriptio

1 nora ntx nora systems 1 nora ntx Turvallinen. Nopea. Universaali. VALLANKUMOUKSELLINEN PIKA-ASENNUSJÄRJESTELMÄ

2 2 nora systems nora ntx Kuulostaako tutulta? En voi sulkea osastoja pitkäksi aikaa remonttia varten. Petra Günther, Glück Auf -hyvinvointikeskuksen johtaja, Benndorf, Saksa Pelkäämme, että suunnitellussa remontissa vanhojen lattiapäällysteiden purkaminen voisi vaurioittaa alustaa. Matthias Kopf, rakennusosaston johtaja, Niederbayernin aluehallinto, Landshut, Saksa Pidämme tärkeänä, että uudisrakentamisessa syntyy niin vähän pölyä ja likaa kuin mahdollista, ja että uusi tuotantohalli on käytössämme mahdollisimman nopeasti. Ronald ja Marcel Fischer, toimitusjohtajat, SanaCare Gesundheitsprodukte GmbH & Co. KG, Alsbach-Hähnlein, Saksa

3 nora ntx nora systems 3 Ratkaisu on nora ntx tässä lattiassa on liimapinta mukana jo tehtaalta toimitettaessa. nora ntx lyhentää asennusaikaa jopa 50 % ja asennus on mahdollista tehdä tilan normaalin toiminnan aikana. Asennusongelmat, kuten ilmakuplat, epätasaisuudet tai liimatahrat, voi unohtaa. Tärkeimmät edut: Tasalaatuinen asennustulos nora ntx: ei ilmakuplia, ei painumia, ei pursuavia saumoja. Koko järjestelmällä 10 vuoden takuu.* Heti käyttövalmis Ei kuivumis- tai odotusaikoja. Asennus on mahdollista tehdä tilan normaalin toiminnan aikana ja lattia on heti asennuksen jälkeen käyttövalmis. Tehokkuus Alustan valmistelu ja nora ntx:n asentaminen vain muutamalla työvaiheella lyhyemmässä ajassa suurempi alue. Kaikille alustoille nora ntx soveltuu kaikille yleisimmille alustoille myös kunnostuksiin sekä alustoille, joissa on lattialämmitys. Käyttö riskipohjalla Mahdollista käyttää rakennuksessa silloinkin, kun alustassa voi tapahtua kosteudennousua. Asennus olemassa olevalle päällysteelle Asennus on mahdollinen muutamilla työvaiheilla suoraan olemassa olevan päällysteen päälle. * Voimassa toimituksille alkaen vuoden takuu takuuehtojemme mukaan (saatavana alempana ilmoitetusta osoitteesta, katso sivu 12).

4 4 nora systems nora ntx

5 nora ntx nora systems 5 Mistä nora ntx koostuu? nora ntx on uusi ja ainutlaatuinen teknologia nora -kumilattiapäällysteiden ammattimaista asennusta varten. Yksinkertaista ja nerokasta nora ntx:ssä on liimapohja mukana jo tehtaalta toimitettaessa. Vain muutama työvaihe ja lattia on asennettu, puhdas, ja heti käyttövalmis. Mahdollista asentaa sekä tavallisten betoni- ja sementtialustojen, että olemassa olevien muiden lattiapäällysteiden päälle. Mahdollinen kohonnut pohjakosteuskaan ei ole ongelma nora ntx -järjestelmälle. nora ntx Järjestelmä koostuu years w a r r a n t y * to be requested from our office under the criteria indicated in our warranty conditions* alusta 2 nora ntx 020 (Primer) 3 itsekiinnittyvä nora ntx päällyste nora ntx on noraplan tai norament vakiopäällyste ja liimatausta. Liimatausta on suojattu kalvolla. Sekä itse lattipäällyste että liima ovat turvallisia kumituotteita. nora ntx -järjestelmää varten kehitetyt asennusmateriaalit ja työkalut ja takaavat laadukkaan lopputuloksen. Vuoden 2016 kesäkuussa nora ntx sai Plus X Award -palkinnon luokassa Korkea laatu ja toiminnallisuus. nora ntx -järjestelmän asennus on helppoa ja nopeaa: lattiapäällyste levitetään ja leikataan, poistetaan suojakalvo, asennetaan, jyrätään valmis. Verrattaessa tavalliseen liimaukseen, useat eri työvaiheet jäävät pois, samoin monet virhemahdollisuudet, esimerkiksi oikea liimamäärä, sekä kuivumis- ja odotusajat.

6 6 nora systems nora ntx Kuinka nora ntx -järjestelmän asennus tapahtuu? Esimerkkinä asennus noraplan ntx olemassa olevan päällysteen päälle Meyer + Harre Interiors Design toimistossa Berliinissä Klo 9: Asennuksen valmistelu 1 2 Alustan käsitteleminen: hionta, imurointi ja nora ntx 020 pohjusteen levittäminen; uusi hionta ja imurointi. Päällysteen leikkaaminen: päällysteen levittäminen ja esiasennus eli kulmien yms. leikkaaminen. 3 4 Päällysteen asentaminen: suojakalvon irrottaminen ja lattiapäällysteen liimaaminen. Päällysteen jyrääminen: Jyräämisen jälkeen kalusteet voidaan nostaa paikoilleen ja lattia on heti käytettävissä - ilman odotusaikoja. Tietoa ja muita käyttöesimerkkejä uudesta nora ntx -asennustekniikasta löytyy osoitteesta ntx.nora.com Klo 16: Valmis

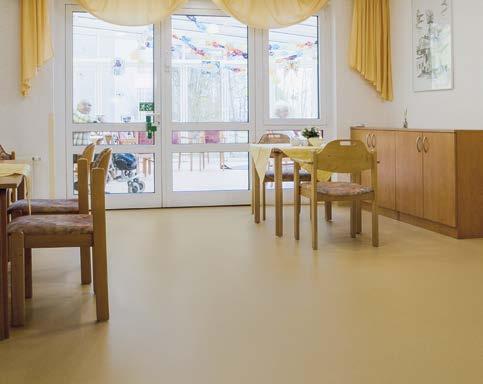

7 nora ntx nora systems 7 Remontointi normaalitoiminnan ohella nopeasti ja varmasti nora ntx -järjestelmän avulla. Toimistotilaan hetkessä uusi ilme asennus olemassa olevan päällysteen päälle Kaikki tilat käytössä remontti vain kahdessa päivässä Kohde: Hallintorakennus, Landshut-Niederbayern, Saksa; Asennus: noraplan valua ntx/unita ntx (1.000 m²) Museaalisesti arvokkaissa rakennuksissa alusta voidaan saneerata puuttumatta alkuperäiseen lattiamateriaaliin, ratkaisuna on itseliimautuva nora ntx kumilattia: Asennus suoraan olemassa olevan päällysteen päälle. Saneeraus tehtiin tilan normaalin toiminnan aikana. Niederbayerissa sijaitsevan Landshutin aluehallinnon työntekijät pääsivät välittömästi asennuksen jälkeen jatkamaan töitään. Kohde: Hyvinvointikeskus Glück Auf, Benndorf, Saksa; Asennus: noraplan sentica ntx (145 m²) Ei likaa, ei melua, ja ennen kaikkea ei häiriötä asukkaille: nora ntx -järjestelmän avulla voitiin hyvinvointikeskuksen lattiat oleskelutilassa ja käytävällä uudistaa erittäin nopeasti. noraplan sentica ntx -kumilattia asennettiin suoraan vanhan lattiapäällysteen päälle. Koska hoitoalueita ei voitu vain sulkea toimenpiteiden ajaksi, oli nopea lattiasaneeraus nora ntx -järjestelmällä täydellinen ratkaisu. Lattia oli asennuksen jälkeen heti käytettävissä ja asukkaiden päivittäiset rutiinit eivät häiriintyneet. Asentajan edut: Yksi tuote ja virheiden mahdollisuus vähenee huomattavasti. Meidän ei tarvinnut tehdä mitään suurempia esivalmisteluja ja säästimme sen ansiosta selvästi aikaa. Lattian saneeraus nora ntx -järjestelmällä kesti puolentoista viikon sijasta vain kaksi päivää. Henri Meyer, Asennusliike Max Hofmann, Neutraublingen, Saksa Steffen Marschalek, Maalausliike Steffen Marschalek, Klostermansfeld, Saksa Kaikki tiedot kohteista löytyvät osoitteesta ntx.nora.com

8 8 nora systems nora ntx nora ntx on luotettava ja nopea ratkaisu myös vaativiin uudisrakennuskohteisiin. Luotettava ja nopea myös silloin, kun alustassa saattaa tapahtua kosteudennousua Kohde: SanaCare Gesundheitsprodukte GmbH & Co. KG, Alsbach-Hähnlein, Saksa; Arkkitehti: Zimmermann Architekten, Bensheim, Saksa; Asennus: norament 926 grano ntx (500 m²) SanaCare etsi uutta tuotantohallia varten kemikaaleja kestävää, pitkäikäistä lattiaa, joka on helppo puhdistaa. Koska uusiin tiloihin haluttiin muuttaa mahdollisimman nopeasti, asennettiin kumipohjaiset norament -laatat suoraan betonipohjalle käyttäen nora ntx -asennusjärjestelmää. nora ntx-teknologia tarvitsee vain muutaman työvaiheen, avoin ja kuivumisajat jäävät pois ja asennuksesta syntyy vain vähän pölyä ja likaa. Niinpä tuotantohalli ja sen viereiset tilat voitiin jo asennuksen aikana kalustaa ja niitä voitiin käyttää. Asennuksen aikana kaikki pysyi puhtaana ja lattia oli heti käytettävissämme. Saimme jo ennen rakennushanketta laajasti neuvoja ja projektin aikana ammattilaiset opastivat meitä nora-lattian ylläpitämisessä. Ronald ja Marcel Fischer, toimitusjohtajat, SanaCare

9 nora ntx nora systems 9 Suunnittelun varmuutta monitahoisiin rakennusprojekteihin, joissa on tiukka aikataulu. Helppo asentaa ja käyttää rakennusaika lyheni kahdella kuukaudella Kohde: Reading Hospital, West Reading, Pennsylvania (USA); Arkkitehti: Ballinger, Philadelphia (USA); Asennus: noraplan eco ntx/unita ntx ( m²) Reading Hospital -sairaalassa (Pennsylvania, USA) avattiin vuoden 2016 lopulla laajennusosa. noraplan econ ntx:n asennus yhteensä m2 suuruiselle alueelle toi ratkaisevia etuja. Itseliimautuvan kumilattian kääntöpuolelle on jo tehtaalla ajettu liimapohja, mikä mahdollistaa päällysteen asennuksen muutamassa työvaiheessa siististi ja varmasti. Uuden nora ntx -asennusteknologian avulla voitiin kaikkiaan kolmen vuoden rakennusvaihetta lyhentää suunnilleen kahdella kuukaudella. nora ntx -lattiapäällysteen asennuksen ansiosta säästimme noin kaksi kuukautta Projektijohtaja Jeff Hutwelker, LF Driscoll Co., LCC Kaikki tiedot kohteista löytyvät osoitteesta ntx.nora.com

10 10 nora systems nora ntx nora ntx varmistaa laadukkaan lopputulos. years w a r r a n t y * to be requested from our office under the criteria indicated in our warranty conditions*. nora ntx verrattuna tavalliseen liimaukseen Tavallisen liimauksen mahdolliset riskit ja niiden syyt: Ratkaisu: nora ntx - asennus Tavallisen liimauksen mahdolliset riskit ja niiden syyt: Lattiapäällysteeseen muodostuu ilmakuplia johtuen huonosta tartunnasta. Levitetyn tasoitteen kerrospaksuus ei ole riittävä liimassa olevan veden sitomiseen. Lattiapäällysteen aukioloaika oli liian lyhyt, liima ei ole kuivanut riittävästi. 1) Lattiapäällysteen asennusvaiheessa alustassa oli liian suuri suhteellinen kosteus. 2) Ei ilmakuplia. Kuiva-asennus, tasoitus vain siellä missä se on välttämätöntä. Mahdollista käyttää vaikka suhteellinen kosteus on kohonnut. Epätasaisuudet: Liiman aiheuttamien epätasaisuuksien erottuminen päällysteessä. iimamäärä on liian suuri. Liimapaakku puristuu jyräyksessä ja aiheuttaa päällysteeseen jälkiä, joita ei enää voida korjata. Päällysteen aukioloaika oli liian pitkä, liima on kuivanut liian kauan. Liimakamman jäljet ovat erittäin lujia, mutta puristuvat kokoon vastaavassa pistekuormituksessa ja aiheuttavat painumisjälkiä päällysteeseen. Liiman aiheuttamat epätasaisuudet asennuksen aikana: Asennuksessa edettiin liian nopeasti, liima ei ollut kovettunut riittävästi aikaisemmin asennetulla alueella. Lattialle astuttiin liian aikaisin asennuksen jälkeen. Ei epätasaisuuksia Kuiva-asennuksessa on ohut liimakerros. Kuormitus ei aiheuta painumisjälkiä Liimajäljet: Lattiapäällyste irtoaa sauma-alueilla. Ei liimatahroja Lattiapäällysteen aukioloaika oli liian pitkä, liima oli liian kuivaa. Lattiapäällysteen kääntöpuolta ei kastettu liimaan, liimakamman jälkiä ei jyrätty. Liian ohut alapohjan tasoitus (ohuemmin kuin valmistajan suosittelema kerrosvahvuus) tai tasoitetta ei sekoitettu oikeassa sekoitussuhteessa. Liiman ja tasoitteen yhteensopimattomuus. Alustassa oli lattiapäällystettä asennettaessa liian suuri suhteellinen kosteus. 2) Kuiva-asennus, tarvitaan mahdollisesti vain osittaista tasoitusta. Mahdollista käyttää vaikka suhteellinen kosteus olisi kohonnut. Vuodan taitekohta Vuodan taitekohtaan muodostuu näkyvä liimaraita. Liimaa on levitetty vuodan taitekohdan alueelle kaksinkertaisesti ja asennuksen jälkeen se on näkyvillä. Ei taitekohtia Kuiva-asennus, ei näkyviä liimaraitoja. 1) Oikea asennusaika riippuu tilan lämpötilasta ja suhteellisesta ilmankosteudesta, johon taas vaikuttavat ulkoiset olosuhteet, esimerkiksi auringonsäteily 2) Esimerkiksi sementtipäällyste > 2,0 CM %, kalsiumsulfaattipäällyste (anhydriittipäällyste) > 0,5 CM %. Tasoitteen kuivumisaika riippuu kerroksen paksuudesta, lämpötilasta ja suhteellisesta ilmankosteudesta.

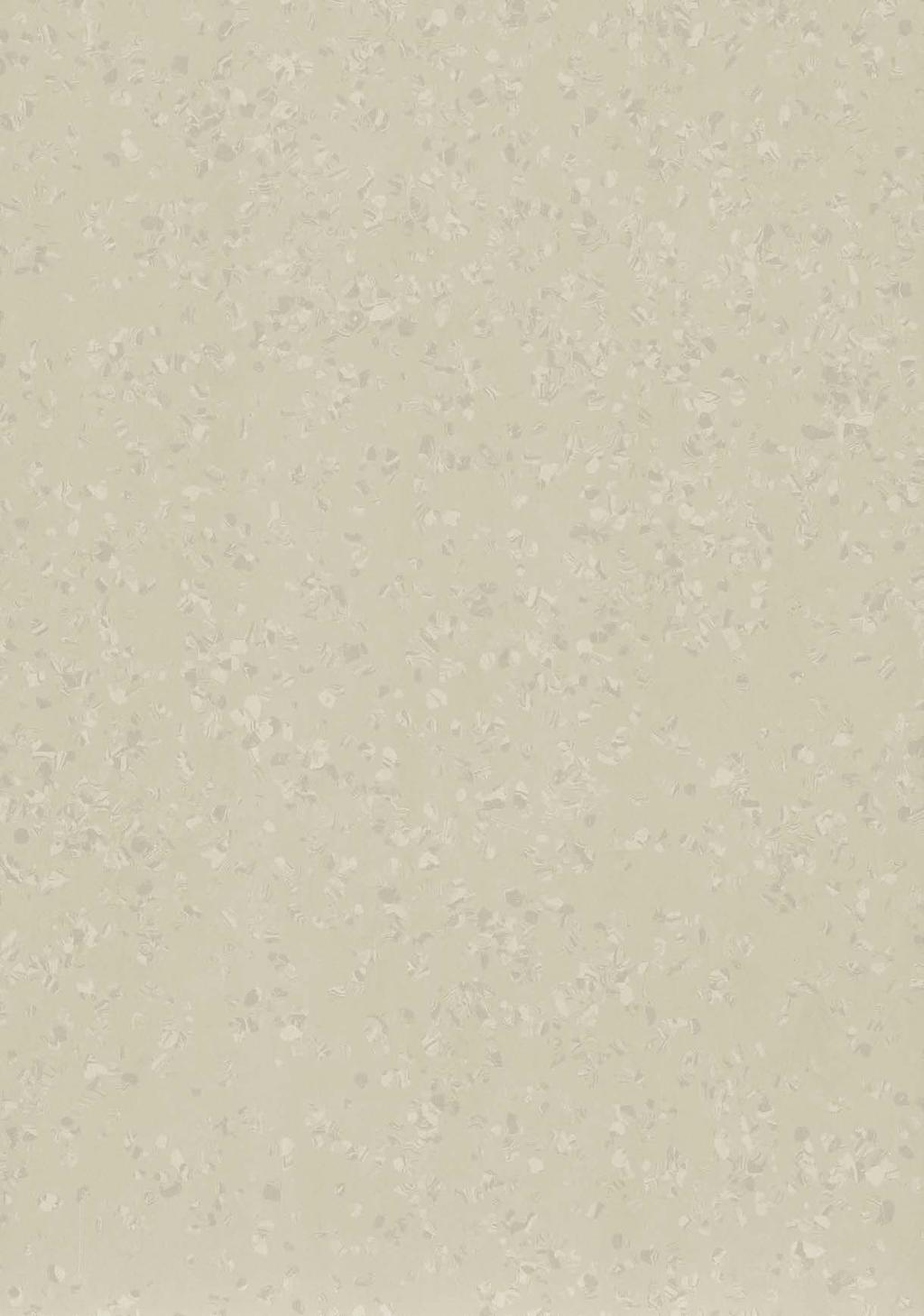

11 nora ntx nora systems 11 nora ntx vakiovalikoima (muita värejä nora vakiovalikoimasta saa pyydettäessä) noraplan signa ntx Tuote 156A 1.22 m x 14.8 m 2.1 mm noraplan sentica ntx 6505 Tuote m x 14.8 m 2.1 mm norament 926 grano ntx Tuote mm x 1004 mm 3.6 mm norament 926 satura ntx 5106 norament 926 arago ntx Tuote mm x 502 mm Tuote mm x 1004 mm 3.6 mm 3.6 mm (myös viistetty reuna mahdollinen)

12 nora flooring systems Oy Yrittäjänkatu 24 B Tampere Tel.: (+358) Fax: (+358) info-fi@nora.com Internet: nora systems GmbH Höhnerweg Weinheim, Saksa Tel.: +49 (0) info@nora.com /2017 A.
