1 LEIKKURIT JA TAIVUTINKONEET KUVASTO 2017 Laatukoneita rakennusteollisuuteen

2 2 HITACHI POWER TOOLS FINLAND OY Hitachi Power Tools Finland Oy on merkittävä tavarantoimittaja rakennusteollisuudelle sekä sähkö-, puu-, metalli- ja LVI-alalle. Myymme ja markkinoimme vaativaan ammattikäyttöön suunniteltuja sähkö- ja akkutyökaluja, naulaimia sekä kiinnikkeitä. Erittäin kattava valikoima sähkö- ja akkutyökaluista tarvikkeisiin kattaa ammattilaisen tarpeet. Tuotteitamme voi ostaa jälleenmyyjiemme kautta ympäri Suomea. Hitachilla on suomenkielinen asiakaspalvelu, joka on tavoitettavissa joka arkipäivä. Huoltoa kaipaavat koneet huolletaan toimipisteessämme Lahdessa. Hitachi Power Tools Finland Oy on osa pohjoismaista Hitachi-konsernia, johon kuuluvat emoyhtiö Norjassa sekä tytäryhtiöt Suomessa, Ruotsissa ja Tanskassa. Vuodesta 2005 lähtien konsernimme omistaja on ollut Hitachi Koki Co. Ltd. Hitachi Kokilla on lähes 70 vuoden kokemus korkealaatuisten ja edistyksellisten sähkötyökalujen kehityksestä ja valmistuksesta ammattikäyttäjien tarpeiden mukaisesti. Hitachi Koki panostaa tuotekehityksessään ennen kaikkea käyttömukavuuteen sekä moottoreiden energiatehokkuuteen ja pitkäikäisyyteen vallitsevia ympäristö- ja laatustandardeja noudattaen. Koneemme on tehty kestämään kovaakin käyttöä vuodesta toiseen. YHTEYSTIEDOT Johto JAAKKO PELTONEN Myynti-, markkinointi- ja tuotepäällikkö Myynti TONI VALTANEN Etelä- ja Lounais-Suomi RISTO VINKKA Keski- ja Pohjois-Suomi JUKKA RIIKONEN Päijät-Häme ja Itä-Suomi Asiakaspalvelu ja tilaukset MAIJA VUORINEN ERNO KUJALA Taloushallinto SANNA TYNKKYNEN Markkinointi SUSANNA KUOKKANEN Keskus Tilaukset Huolto Laskutus Hitachi Power Tools Finland Oy Tupalankatu Lahti

3 3 SISÄLTÖ HARJATERÄSLEIKKURIT 4 10 TAIVUTTIMET YHDISTELMÄKONE 14 RAUDOITUSASEMA 13 TAIVUTUSTYÖKALUT TARVIKKEET KIVEN, KALLION JA BETONIN HALKAISU BENDOF Laatukoneita rakennusteollisuuteen BENDOF tuotteita on myyty jo vuodesta Harjateräsleikkurista eli papukaijasta tuli nopeasti suosittu rakentajien keskuudessa Pohjoismaissa. Uusia tuotteita on kuitenkin kehitetty jatkuvasti, ja tänä päivänä meillä on täydellinen valikoima koneita raudoitusteräksen katkaisuun ja käsittelyyn. Myymällä Bendofia haluamme tarjota rakennusteollisuudelle koneita, jotka täyttävät alan tiukimmatkin vaatimukset tekniikkaan ja ympäristöön liittyen. Tarjoamme monipuolisia ratkaisuja katkaisuun ja taivutukseen aina kädessä pidettävistä työkaluista suuriin työasemiin. Valikoimaamme sisältyy myös tuotteita kiven, kallion ja betonin halkaisuun. Hitachi Power Tools on luotettava yhteistyökumppani. Olemme rakentaneet pitkään myyntiverkostoamme, joka koostuu rakennusalan ammattilaisten ja teollisuuden jälleenmyyjistä.

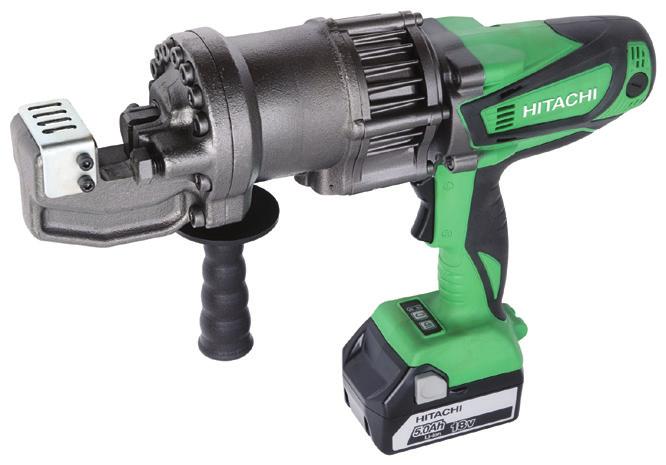

4 4 HARJATERÄSLEIKKURIT Akkuleikkuri 18V DC-16MB3 Tuotenumero: / EAN/GTIN:: Huippunopea ja vahva akkukäyttöinen raudoitusleikkuri Korkea leikkuunopeus Käännettävä leikkuupää 340 Käännettävät monisärmäiset terät Ylimääräinen paluuventtiili turvallisempaan leikkaukseen Suojaus leikkauksessa irtoaville lastuille HPS-ylikuormitussuojaus Akkuindikaattori akun tilan seuraamiseen Katkaisee jopa 16 mm saakka Raudoitusteräksen katkaisu TOIMITUS SISÄLTÄÄ: 2 kpl 5,0 Ah Li-ion liukuakkuja, kombilatauslaitteen (12V/230V), sivukahvan, työkalusarjan, voiteluöljyn ja laukun Akku / latauslaite BSL 1850 / UC 18YML2 Akkukiinnitys Liuku Latausaika 75/200 min Leikkuita per lataus n. 220 n. 4 s Kapasiteetti teräkseen Ø6 - Ø16 mm / KS x 95 x 306 mm 6,6 kg Akkuleikkuri 18V DC-20MB Tuotenumero: / EAN/GTIN:: Huippunopea ja vahva akkukäyttöinen raudoitusleikkuri Korkea leikkuunopeus Käännettävä leikkuupää 360 Käännettävät monisärmäiset terät Ylimääräinen paluuventtiili turvallisempaan leikkaukseen Suojaus leikkauksessa irtoaville lastuille HPS-ylikuormitussuojaus Akkuindikaattori akun tilan seuraamiseen Katkaisee jopa 20 mm saakka Raudoitusteräksen katkaisu TOIMITUS SISÄLTÄÄ: 2 kpl 5,0 Ah Li-ion-liukuakkuja, kombilatauslaitteen (12V/230V), sivukahvan, voiteluöljyn ja laukun Akku / latauslaite BSL 1850 / UC 18YML2 Akkukiinnitys Liuku Latausaika 75/200 min Leikkuita per lataus n. 140 n. 6,5 s Kapasiteetti teräkseen Ø6 - Ø20 mm / KS x 103 x 316 mm 9,4 kg

5 HARJATERÄSLEIKKURIT 5 Akkuleikkuri 18V CF18DSL Tuotenumero: / EAN/GTIN:: Huippunopea ja vahva akkukäyttöinen raudoitusleikkuri Korkea leikkuunopeus Käännettävä leikkuupää 345 Käännettävä terä Extra-palautusventtiili turvalliseen käyttöön HPS-ylikuormitussuojaus Akkuindikaattori akun tilan seuraamiseen Katkaisee jopa 16 mm saakka Raudoitusteräksen katkaisu TOIMITUS SISÄLTÄÄ: 2 kpl 5,0 Ah Li-ion -liukuakkuja, kombilatauslaitteen (12V/230V), sivukahvan, työkalusetin, voiteluöljyn ja laukun Akku / latauslaite BSL 1850 / UC 18YML2 Akkukiinnitys Slide Latausaika 75/200 min Leikkuita per lataus 183 ca 4 sek. Kapasiteetti teräkseen 16 mm (5/8") 370 x 90 x 306 mm 6,6 kg Akkuleikkuri 18V CF18DSAL Tuotenumero: / EAN/GTIN:: Huippunopea ja vahva akkukäyttöinen raudoitusleikkuri Korkea leikkuunopeus Käännettävä leikkuupää 360 Käännettävä terä Extra-palautusventtiili turvalliseen käyttöön HPS-ylikuormitussuojaus Akkuindikaattori akun tilan seuraamiseen Katkaisee jopa 20 mm saakka Raudoitusteräksen katkaisu TOIMITUS SISÄLTÄÄ: 2 kpl 5,0 Ah Li-ion -liukuakkuja, kombilatauslaitteen (12V/230V), sivukahvan, työkalusetin, voiteluöljyn ja laukun Akku / latauslaite BSL 1850 / UC 18YML2 Akkukiinnitys Liuku Latausaika 75/200 min Leikkuita per lataus 116 n. 4 s Kapasiteetti teräkseen 20 mm (25/32 ) 413 x 103 x 316 mm 9,4 kg

6 6 HARJATERÄSLEIKKURIT Verkkoleikkuri 18V NB 12 Tuotenumero: / EAN/GTIN:: Kevy, vahva ja akkukäyttöinen verkkoleikkuri leikkuuta / lataus Palautusventtiili Ulottuu helposti seinän ja lattian lähelle Harjateräs, betoniteräs katkaisu TOIMITUS SISÄLTÄÄ: 2 kpl 5,0Ah Li-ion liukuakkuja, kombilatauslaite (12V/ 230V) ja laukku Akku / latauslaite BSL 1850 / UC 18YML2 Akkukiinnitys Slide Latausaika 45 min Leikkuita per lataus n. 5 s Kapasiteetti teräkseen Ø6 - Ø12 mm / KS x 105 x 260 mm 5,6 kg Verkkoleikkuri 18V NB 16 Tuotenumero: / EAN/GTIN:: Kevyt ja vahva raudoitusleikkuri Pulttipään avulla helppo työskentely lattian ja seinän lähellä Ekstra palautusventtiili Ylikuormitussuojaus (HPS - Hitachi Protection System) Akkuindikaattori Katkaisee jopa 16 mm saakka Harjateräs, betoniteräs TOIMITUS SISÄLTÄÄ: 2 kpl 5,0Ah Li-ion liukuakkuja, kombilatauslaite (12V/ 230V) jäähdytyspuhaltimella ja laukku Akku / latauslaite BSL 1850 / UC 18YML2 Akkukiinnitys Slide Latausaika 75/200 min Leikkuita per lataus n. 5 s Kapasiteetti teräkseen Ø6 - Ø16 mm / KS x 125 x 225 mm 8,1 kg

7 HARJATERÄSLEIKKURIT 7 Leikkuri 720W DC-16M Tuotenumero: / EAN/GTIN:: Pohjoismaiden ostetuin papukaija Kevyt ja vahva Kapasiteetti teräs 16 mm Käännettävä leikkuupää Paluuventtiili turvallisempaan leikkaukseen Repimissuoja Harjateräksen katkaisu TOIMITUS SISÄLTÄÄ: Työkalusarjan ja laukun Moottoriteho 720W / 230V / 3,5A Hydraulinen leikkuuvoima 13 tonnia n. 2 s Kapasiteetti teräkseen Ø16 mm / KS x 150 x 115 mm 7,0 kg Leikkuri 1.140W DC-20MX Tuotenumero: / EAN/GTIN:: Luokkansa vahvin tehokkaan moottorinsa ansiosta Leikkuuteho 20 mm saakka Käännettävät terät Paluuventtiili turvallisempaan leikkaukseen Repimissuoja Harjateräksen katkaisu TOIMITUS SISÄLTÄÄ: Työkalusarjan ja laukun Moottoriteho 1.140W / 230V / 5,2A Hydraulinen leikkuuvoima 15 tonnia n. 3 s Kapasiteetti teräkseen Ø20 mm / KS x 150 x 135 mm 10,0 kg

8 8 HARJATERÄSLEIKKURIT Leikkuri 1.020W DC-13LV Tuotenumero: / EAN/GTIN:: Markkinoiden nopein ja kevyin leikkuri ( vain 6 kg) Leikkuuteho 12 mm asti 1,5 sekuntia! Leikkuuvoima 7 tonnia Lastusuoja Sivukahva Harjateräksen katkaisu TOIMITUS SISÄLTÄÄ: Sivukahvan, työkalusarjan ja laukun Moottoriteho 1.020W / 230V / 4,2A Hydraulinen leikkuuvoima 7 tonnia n 1,5 s Kapasiteetti teräkseen Ø12 mm / KS x 175 x 110 mm 6,0 kg Leikkuri 1.050W DC-20HL Tuotenumero: / EAN/GTIN:: Metallirakenne Jykevä ja kestävä kone Leikkuuteho 20 mm saakka Käännettävät terät Lisäpalautusventtiili Lastusuoja Harjateräksen katkaisu TOIMITUS SISÄLTÄÄ: Työkalusarjan ja laukun Moottoriteho 1.050W / 230V / 4,8A Hydraulinen leikkuuvoima 15 tonnia n 3 s Kapasiteetti teräkseen Ø6 - Ø20 mm / KS x 110 x 212 mm 11,0 kg

9 HARJATERÄSLEIKKURIT 9 Leikkuri 1.330W DC-25W Tuotenumero: / EAN/GTIN:: Metallirakenne Jykevä ja kestävä kone Tukijalka Leikkuuteho 25 mm saakka Käännettävät terät Ylimääräinen palautusventtiili Lastusuoja Harjateräksen katkaisu TOIMITUS SISÄLTÄÄ: Työkalusarjan ja laukun Moottoriteho 1.330W / 230V / 6,1A Hydraulinen leikkuuvoima 30 tonnia n. 4 s Kapasiteetti teräkseen Ø6 - Ø25 mm / KS x 150 x 250 mm 22,0 kg Verkko- ja betoniraudanleikkuri DC-12N 1.100W DC-12N Tuotenumero: / EAN/GTIN:: Pulttisaksipää Helppo työskentely lähellä lattiaa ja seinää Leikkuuteho 14 mm saakka Ylimääräinen palautusventtiili Ergonominen pidennyskahva parantaa työskentelyä (tilattavissa erikseen) Harjateräksen katkaisu TOIMITUS SISÄLTÄÄ: Säilytyslaukku Moottoriteho 1.100W / 230V / 6,0A Hydraulinen leikkuuvoima 11 tonnia n. 3 s Kapasiteetti teräkseen Ø14 mm / KS x 140 x 130 mm 6,0 kg

10 10 HARJATERÄSLEIKKURIT Verkko- ja betoniraudanleikkuri 380W 10N Tuotenumero: / EAN/GTIN:: Kevyt, nopea ja helppokäyttöinen Leikkuuteho 10 mm saakka Erinomainen betoniverkon ja terästen katkaisulle Terien sijoitus mahdollistaa terästen katkaisut vasten kiinteitä alustoja Ergonominen pidennyskahva parantaa työskentelyä(tilattavissa erikseen) Harjateräksen ja betoniteräksen katkaisu TOIMITUS SISÄLTÄÄ: Työkalusarjan ja laukun Moottoriteho Kapasiteetti teräkseen 380W / 230V / 1-fas n. 1 s Ø10 mm (yksinkert.teräs) / Ø8 mm (kaksinkert.teräs) / KS x 65 x 200 mm 4,0 kg

11 TAIVUTTIMET 11 Raudoitustaivutin 720W HB-16 Tuotenumero: / EAN/GTIN:: Sähköhydraulinen taivutuskone 16 mm betoniteräkseen Taivuttaa kätevästi kulmia jopa 135 Lisävarusteiden vaihto on helppoa Harjateräksen taivutukseen TOIMITUS SISÄLTÄÄ: 1 kpl taivutusvaste (r = 24 mm) ja säilytyslaukun Moottoriteho 720W / 230V / 3,5A Taivutuskapasiteetti Ø10 mm (3 kpl) / Ø12 mm (2 kpl) / Ø16 mm (1 kpl) Kapasiteetti teräkseen Ø16 mm / KS x 195 x 205 mm 15,0 kg Raudoitustaivutin 1.050W DBR-32H Tuotenumero: / EAN/GTIN:: Sähköhydraulinen betonirautojen taivutus- & oikaisukone Soveltuu erityisesti terästen oikaisuun Suorittaa myös yksinkertaisia taivutustöitä Taivuttaa 32 mm saakka Betonirautojen ym. taivutukseen ja oikaisuun Maks. aste Oikaisukulma Taivutuskulma Maks. aste Raudoitus Paine Veto Paine Veto Ø 12 mm Ø 16 mm Ø 20 mm Ø 25 mm Ø 32 mm Maks. voima (tonnia) t ,5 t t ,5 t Moottoriteho 1.050W / 230V / 4,8A Kapasiteetti teräkseen Ø12 - Ø32 mm / KS x 270 x 200 mm 22,0 kg

12 12 TAIVUTTIMET Raudoitustaivutin 1.100W Micro Tuotenumero: / EAN/GTIN:: Pienin, kevein ja nopein Kannettava Kaksi taivutuskulma-arvoa voidaan asettaa etukäteen Taivuttaa 12 mm saakka Harjateräksen taivutukseen TOIMITUS SISÄLTÄÄ: 3 kpl taivutusvasteita, jalkapoljin, jatkopöytä ja työkalut Moottoriteho 1.100W / 230V / 3,5A Taivutusnopeus (180 ) 1,5 s Kapasiteetti teräkseen Ø6 - Ø12 mm / KS x 350 x 245 mm 23,0 kg

13 TAIVUTTIMET 13 Taivutinasema 1.330W DBD-25 Tuotenumero: / EAN/GTIN:: Pohjoismaiden ostetuin pieni taivutinasema Nopea ja kevyt taivutinkone betoniteräkselle Kaksi taivutuskulma-arvoa voidaan asettaa etukäteen Harjateräksen taivutus TOIMITUS SISÄLTÄÄ: Metallilaatikon (sis. 7 taivutusvastetta), jalkapolkimen ja muovisuojan Moottoriteho 1.330W / 230V / 5,3A Taivutusnopeus (180 ) 6 s Kapasiteetti teräkseen Ø6 - Ø20 mm / KS x 550 x 440 mm 86,0 kg Taivutinasema 1.330W DBD-25 (silmukan taivutinvarusteella) Tuotenumero: / EAN/GTIN:: Pohjoismaiden ostetuin pieni taivutinasema Nopea ja kevyt taivutinkone betoniteräkselle Kaksi taivutuskulma-arvoa voidaan asettaa etukäteen Harjateräksen taivutus TOIMITUS SISÄLTÄÄ: Silmukan taivutinvarusteen, metallilaatikon (sis. 7 taivutusvastetta Ø49 - Ø160 mm), jalkapolkimen ja muovisuojan Moottoriteho 1.330W / 230V / 5,3A Taivutusnopeus (180 ) 6 s Kapasiteetti teräkseen Ø6 - Ø20 mm / KS x 550 x 440 mm 86,0 kg

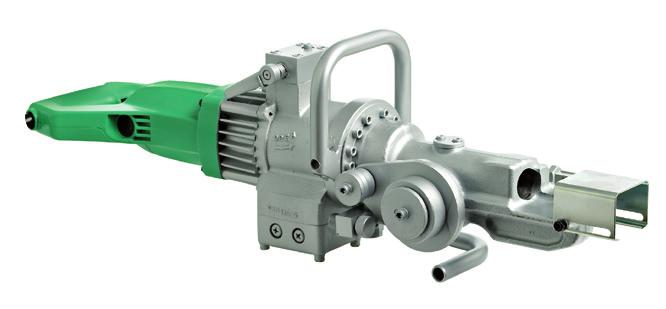

14 14 YHDISTELMÄKONEET Leikkuri/taivutin 1.050WW DBC-16H Tuotenumero: / EAN/GTIN:: Harjateräksen katkaisu ja taivutus 16 mm:n saakka Maks. taivutuskulma 180 Lähin taivutus 115 mm/ leikkuu 44 mm pinnasta. Harjateräksen leikkuu ja taivutus TOIMITUS SISÄLTÄÄ: 1 kpl taivutusvaste (r = 31 mm) ja säilytyslaukun Moottoriteho 1.050W / 230V / 3,5A Katkaisukapasiteetti Ø16 mm / KS 500 Katkaisunopeus 3 s Taivutuskapasiteetti Ø16 mm Taivutusnopeus 7 s Maks. taivutuskulma Taivutussäde Kärjen halkaisija 31 mm 62 mm 645 x 170 x 230 mm 17,0 kg

15 TAIVUTUSTYÖKALUT 15 Taivutusavain (suora) A Taivutuspää yhdellä uralla Taivuttaa Ø 12 mm asti Kapasiteetti teräkseen Ø 12 / KS 500 Kokonaispituus 620 mm 1,0 kg Taivutusavain (taivutettu) B Taivutuspää yhdellä uralla Taivuttaa Ø 12 mm asti Kapasiteetti teräkseen Ø 12 / KS 500 Kokonaispituus 605 mm 1,0 kg Taivutusavain (taivutettu) B Taivutuspää yhdellä uralla Taivuttaa Ø 16 mm asti Kapasiteetti teräkseen Ø 16 / KS 500 Kokonaispituus 950 mm 2,0 kg Taivutusavain (tupla) C Tuplataivutuspää yhdellä uralla 45o kulma Kromattu Taivuttaa Ø 12/16 mm asti Kapasiteetti teräkseen Ø 12/16 / KS 500 Kokonaispituus 620 mm 1,7 kg Taivutusavain CR Taivutuspää yhdellä uralla 45o kulma Kromattu Taivuttaa Ø 12 mm asti Kapasiteetti teräkseen Ø 12 / KS 500 Kokonaispituus 600 mm 1,2 kg Taivutusavain CR Taivutuspää kahdella uralla 45o kulma Kromattu Taivuttaa Ø 16 mm asti Kapasiteetti teräkseen Ø 16 / KS 500 Kokonaispituus 970 mm 2,6 kg Taivutusavain CR-12/ Tuplataivutuspää kahdella uralla 45o kulma Taivuttaa Ø 12/16 mm asti Kapasiteetti teräkseen Ø mm / KS 500 Kokonaispituus 1000 mm 3,4 kg

16 16 TAIVUTUSTYÖKALUT Taivutustyökalu, hakasvenki Taivutustyökalu teräkselle Keltapassivoitu Mahdollista asentaa työpisteeseen Taivuttaa 12 mm asti Kapasiteetti teräkseen Ø 12 mm / KS 500 Kokonaispituus 600 mm 6,0 kg Taivutustyökalu IB Taivutustyökalu teräkselle Portaaton säätö korkeussuunnassa mm Tukijalka Galvanoitu Taivuttaa Ø 12 mm asti Kapasiteetti teräkseen Ø 12 mm / KS 500 Kokonaispituus 1155 mm 5,0 kg

17 TARVIKKEET 17 AKUT JA LATAUSLAITTEET Tuotenro GTIN-nro (EAN) Nimike Tuotemalli Jännite Sopii Akku 5,0 Ah BSL V DC-16MB3, DC-20MB, CF18DSAL ja CF18DSL Akku 4,0 Ah BSL V NB12, NB Latauslaite UC18YML2 230V/12V DC-16MB3, DC-20MB, CF18DSAL ja CF18DSL HARJATERÄSLEIKKUREIDEN TARVIKKEET Lp: Leikkuupää M: Mäntä Ruuvin tuotenro Mitat Terän tuotenro Sopii Lp M5 x M x26x12 mm DC-20 / DC-25W M M5 x M x26x12 mm DC-20 / DC-20MX / DC-20L Lp M5 x M x26x12 mm DC-20 / DC-20MX / DC-20L Lp M5 x M x15x9,0 mm DC-16MBY / DC-16MB2 M M5 x M x15x9,0 mm DC-16PLY / DC-13LV Lp M5 x M x15x8,5 mm DC-16MB / DC-16PL M M5 x M x15x8,5 mm Lp M5 x M x20x9,5 mm M M5 x M x20x9,5 mm DC-25 / DC-25W Lp M8 x M x28x16 mm DC-25 / DC-25W M M8 x M x28x16 mm Kiinteä osa N / NB12 Liikkuva osa N / NB12 Kiinteä osa M6 x M20* DC-14 / MU-16 Liikkuva osa M6 x M16* DC-14 / MU-16 Lp M6 x M DBC-16 M M6 x M DBC-16 Lp DBC-16H M DBC-16H Tuotenro Nimike Sopii Jatkokahva 10N Jatkokahva DC-12N Käännettävä katkaisupää 180o 10N SÄILYTYSLAATIKOT Tuotenro Nimike Sopii Säilytyslaatikko DC-16MB Säilytyslaatikko DC-16MB Säilytyslaatikko DC-13LV Säilytyslaatikko DC-16PL Säilytyslaatikko DC Säilytyslaatikko DC Säilytyslaatikko DC Säilytyslaatikko 10N Säilytyslaatikko DBC-16 / DBC-16H Säilytyslaatikko DS-230M Säilytyslaatikko HB-16 TARVIKKEET HALKAISUUN Tuotenro Nimike Sopii Muovisukka Snigamit

18 18 TARVIKKEET TARVIKKEET RAUDAN TAIVUTUSKONEILLE Tuotenro Nimike Mitat Sopii Vaste Säde 16 mm DBC-16H Vaste Säde 24 mm DBC-16H Vaste Säde 32 mm DBC-16H Vaste sopii DBC Vaste (A) Säde 24 mm HB Vaste (B) Säde 32 mm HB Suuntavaste (kiinteä) HB Suuntavaste (liikkuva) HB Vastehaarukka (A) HB Vastehaarukka (B) HB-16 Vaste sopii HB Teline Micro Vaste Säde 25 mm Micro Vaste Säde 30 mm Micro Vaste Säde 32 mm Micro Vaste Säde 52 mm Micro Vaste Säde 70 mm Micro Vastelaukku Micro Micro Jalusta sopii: Micro Taivutusvastesarja Säde 50 mm DBD Vaste (1) Säde 62 mm DBD Vaste (2s) Säde 70 mm DBD Vaste (2) Säde 79 mm DBD Vaste (3) Säde 96 mm DBD Vaste (4) Säde 120 mm DBD Vaste (5) Säde 156 mm DBD Vaste (6) DBD Vastelaukku DBD-25 DBD-25 Taivutusvastesarja sopii: DBD Puristesuoja (standardi) B20PLC + B40PLC Puristesuoja( Ø12 mm saakka) B20PLC + B40PLC Tappi 16 mm B20PLC + B40PLC Tappi 24 mm B20PLC + B40PLC Taivutuslevy 400 mm B20PLC + B40PLC Taivutuslevy 500 mm B20PLC + B40PLC Taivutuslevy 640 mm B20PLC + B40PLC Vastapidin Ø12 mm saakka B20PLC + B40PLC Varusteet silmukkataivukseen B40PLC Kierre- sädetaivutus, Varusteet B40PLC Taivutinvarusteet (säde) Ø mm B40PLC Käsitoimintolaite B40PLC Suojapeite B40PLC

19 KIVEN, BETONIN JA KALLION HALKAISU 19 Halkaisumassa Snigamit Tuotenumero: / EAN/GTIN:: Tonneittain halkaisuvoimaa yhdessä purkissa. Halkaisu veden alla mahdollista muovisukan avulla Ympäristötutkittu. Vaarattomia jätetuotteita (Svelab nro ). Erikoiskäyttölupia ei tarvita. Soveltuu mm. kiven, kallion ja betonin halkaisemiseen. Pakkaus Tilavuus Peltiastia 2,0 kg TOIMITUS SISÄLTÄÄ: Yksityiskohtaiset käyttöohjeet. Halkaisumassa Snigamit Tuotenumero: / EAN/GTIN:: Tonneittain halkaisuvoimaa yhdessä purkissa. Halkaisu veden alla mahdollista muovisukan avulla Ympäristötutkittu. Vaarattomia jätetuotteita (Svelab nro ). Erikoiskäyttölupi ei tarvita. Soveltuu mm. kiven, kallion ja betonin halkaisemiseen. Pakkaus Tilavuus Peltiastia 4,0 kg TOIMITUS SISÄLTÄÄ: Yksityiskohtaiset käyttöohjeet. Halkaisumassa Snigamit Tuotenumero: / EAN/GTIN:: Tonneittain halkaisuvoimaa yhdessä purkissa. Halkaisu veden alla mahdollista muovisukan avulla Ympäristötutkittu. Vaarattomia jätetuotteita (Svelab nro ). Erikoiskäyttölupia ei tarvita. Soveltuu mm. kiven, kallion ja betonin halkaisemiseen. Pakkaus Tilavuus Peltiastia 10,0 kg TOIMITUS SISÄLTÄÄ: Yksityiskohtaiset käyttöohjeet.

20 20 KIVEN, BETONIN JA KALLION HALKAISU Porausreikien välimatkat, poraussyvyys ja rei än halkaisija a) Välimatkat FI Materiaali Porausreiän Porausreikien välimatkat halkaisija X reikä Ø 34 mm reikä Ø 40 mm Kivi tai kallio Pehmeä maanpinnan Mureneva päällä Kova Ei raudoitettu Betoni Raudoitettu Raudoituksen ollessa tiheä tulisi tehdä koehalkaisu. Kivi ja kalliot Pehmeä maanpinnan alla Mureneva (2 sivua vapaana) Kova Tärkeää: Esimerkki 1: Esimerkki 2: Vapaa kallio Ensimmäinen reikärivi tulee porata cm kallion reunasta riippuen porausreiän halkaisijasta. Kivi: Porausreiän halkaisijan tulee olla mm. Porattujen reikien välimatkan tulee olla 10 x reiän halkaisija. Vähimmäissyvyys reiälle on 300 mm, ja syvyyden tulisi olla 80 % materiaalin kokonaispaksuudesta. Riittävän syvä porausreikä takaa paremman halkaisuvoiman. Kallio: Porausreiän halkaisijan tulee olla mm. Porattujen reikien välimatkan tulee olla 5 x reiän halkaisija. Porausreiän tulee ulottua 50 mm suunniteltua murtumakohtaa syvemmälle. Porausreiät tulee sijoitella niin, että murretut osat pääsevät vapaasti putoamaan. Suositus: Täytä reunoissa olevat reiät ensin ja odota kunnes halkeaminen tapahtuu. Täytä sitten asteittain seuraavat reikärivit. b) Porausreiän syvyys Porareiän syvyys tulee olla vähintään viisi kertaa poranhalkaisija, mutta vähintään 300 mm. HUOM! Teoreettisesti porareiän ollessa 40 mm porareiän syvyys on tällöin 200 mm. Reiän syvyyden tulisi aina täyttää minimivaatimukset 300 mm! Tärkeää: Älä koskaan poraa kokonaan kivilohkareen läpi. c) Porausreiän halkaisija Ihanteellinen Max. Min. Erikoistapaukset 40 mm 45 mm 25 mm 20 mm Pienemmät reiänhalkaisijat antavat huonommat laajenemisvoimat. 45 mm isompia halkaisijoita ei tulisi käyttää, jottei ns. "Blow out" - ulospuhalluksen - vaara kasvaisi huomattavasti. Lämpötila SNIGAMITin painekehitys on riippuvainen lämpötilasta: mitä alhaisempi lämpötila, sitä hitaampi painekehitys. SNIGAMITia voidaan käyttää myös pakkasella. Annostelu Porareiän Snigamit Pakkausten riittävyys halkaisija Ø kg/metri 2 kg 4 kg 10 kg 35 mm 1,8 kg 1,10 m 2,2 m 5,6 m 38 mm 2,1 kg 0,95 m 1,9 m 4,8 m 44 mm 2,7 kg 0,75 m 1,5 m 3,6 m Snigamit on rekisteröity tavaramerkki. Edellä esitetyt kaaviot ja taulukot toimivat kuitenkin vain viittellisinä ohjeistuksina, sillä kohteiden välillä voi olla vaihtelua. Tuotetta käytettäessä valmistajan ja maahantuojan vastuu rajoittuu ainoastaan tuotteen laatuun. FI 1(3)

21 KIVEN, BETONIN JA KALLION HALKAISU 21 SNIGAMIT Helppo käyttää FI SNIGAMIT on ei-räjähtävä halkaisumassa, joka on tarkoitettu meluttomiin sekä ilman räjähdystä ja sirpaleita tapahtuviin halkaisutöihin. SNIGAMIT:ia voidaan käyttää sisällä, ulkona, veden alla tai paikoissa, jossa ei voi käyttää isoja halkaisukoneita. Täytä vain porausreikä juoksevalla massalla. Porausreiän mittasuositus on (halkaisija) Ø 40 mm. Porausreiän syvyys tulisi olla 80 % esineen paksuudesta, mutta vähintään 300 mm. Ota esiin työkalut, materiaali ja välineet ennen työn alkua. Ämpäri, sekoituskone ja asteikolla varustettu mitta. Mittaa tarkkaan suositeltava vesimäärä ämpäriin käyttäen mittakannua. Vesilämpötila oltava alle + 20 ºC, (jääkylmää vettä), jos ulkolämpötila on korkea. VEDENLISÄYS: SNIGAMIT VETTÄ 2 kg 0,4 litraa 4 kg 0,8 litraa 10 kg 2,0 litraa Huom! Liian suuri vesimäärä voi vaikuttaa laajenemisvoimaan. Saavuttaakseesi hyvän juoksevan seoksen, lisää tarpeen tullen 1-2 % vettä yllä mainitun määrän lisäksi. SEKOITUS: SNIGAMIT on hankala sekoittaa käsin, etenkin isommat määrät (enemmän kuin 1 kg) on mahdotonta sekoittaa käsin. Laita vesi ämpäriin. Lisää SNIGAMITia vähän kerrallaan sekoittaen. Sekoituksen alussa näyttää, ettei käytetty vesimäärä ja jauhe muutu juoksevaksi millään. ÄLÄ LISÄÄ VETTÄ, VAAN JATKA SEKOITTAMISTA, jolloin seos lopulta muuttuu juoksevaksi. Sekoita kunnes seos on tasainen ja siinä ei ole paakkuja. Anna seoksen seistä hetken, noin 2-3 minuuttia, ämpärissä. Sekoita ja kaada seos porausreikään. Valmiiksi sekoitettu SNIGAMIT tulisi käyttää 10 minuutin sisällä. Sekoita käyttäen puutikkua, jos seos jähmettynyt 10 minuutin kuluessa. Työskentele nopeasti ja älä sekoita suuria määriä kerralla. Käytä suppiloa tai nokalla varustettua astiaa täytettäessä pienempiä porausreikiä. Isoihin ja syviin reikiin seos tulee kaataa suoraan sekoitusastiasta. Porausreiän ollessa kuiva seos voidaan kaataa siihen heti. Jos porausreiässä on vettä, pujota ohut muoviletku reikään. Muoviletkun tulisi olla ulkohalkaisijaltaan sama kun reiän halkaisija. Täytä muoviletku Snigamit-seoksella. Peitä/suojaa täytetyt reiät auringolta ja sateelta. SNIGAMIT kehittää 10 tunnin sisällä halkaisuvoiman, joka on n. 4000tonnia/neliömetri. Laajenemispaine lisääntyy silloin ja on 2 vuorokauden jälkeen korkeampi kuin 8000 tonnia neliömetriltä. Useimmat materiaalit halkeavat halkeamisvoiman ollessa 3000 tonnia/neliömetri. Turvallisuusmääräysiä on noudettava.

22 22 KIVEN, BETONIN JA KALLION HALKAISU Halkaisukiila Halkaisukiila (20 x 145 mm) Tuotenumero: / EAN/GTIN: Halkaisee kiveä helposti! Nimike ilmaisee kiilan halkaisijan, joka on porareiän pienin halkaisija Mukana kiila, 2 vastakiilaa sekä kumipidin Mitat: halkaisija 20 mm ja pituus 145 mm Halkaisukiila Halkaisukiila (28 x 200 mm) Tuotenumero: / EAN/GTIN: Halkaisee kiveä helposti! Nimike ilmaisee kiilan halkaisijan, joka on porareiän pienin halkaisija Mukana kiila, 2 vastakiilaa sekä kumipidin Mitat: halkaisija 28 mm ja pituus 200 mm Halkaisukiila Halkaisukiila (34 x 280 mm) Tuotenumero: / EAN/GTIN: Halkaisee kiveä helposti! Nimike ilmaisee kiilan halkaisijan, joka on porareiän pienin halkaisija Mukana kiila, 2 vastakiilaa sekä kumipidin Mitat: halkaisija 34 mm ja pituus 280 mm Halkaisukiila Halkaisukiila (34 x 380 mm) Tuotenumero: / EAN/GTIN: Halkaisee kiveä helposti! Nimike ilmaisee kiilan halkaisijan, joka on porareiän pienin halkaisija Mukana kiila, 2 vastakiilaa sekä kumipidin Mitat: halkaisija 34 mm ja pituus 380 mm

23 23

24 Laatukoneita rakennusteollisuuteen Hitachi Power Tools Finland Oy Tupalankatu 9, Lahti
