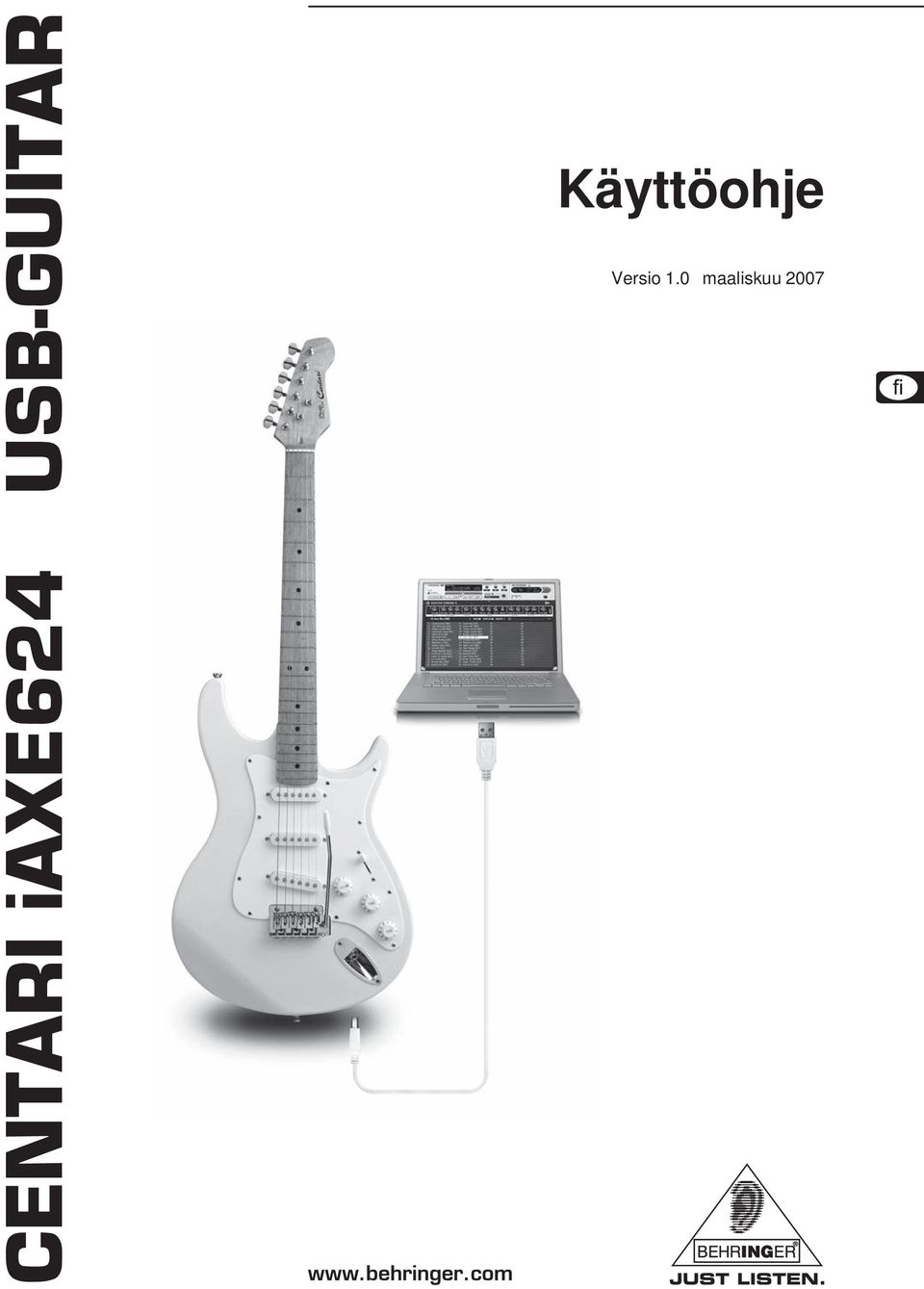

1 Käyttöohje Versio 1.0 maaliskuu 2007

2 1. JOHDANTO Kiitämme sydämellisesti siitä luottamuksesta, jota osoitit meitä kohtaan ostamalla BEHRINGER USB-iAXE624-kitaran. Tietokoneestasi tulee ylivoimaisesti parhain työväline, jota käyttäen voit hyödyntää klassisia tehosteita aivan kuin studiossa tai lavalla. BEHRINGER on luonut uraauurtavan USB-iAXE624-kitaran, jonka avulla voit taltioida juuri mielessäsi syntyneet, helposti katoavat sävelkulut heti suoraan tietokoneeseesi. Sylimikron ja BEHRINGER USB-iAXE624-kitaran yhdistäminen mahdollistaa myös työskentelyn matkoilla ollessasi, vaikka junassa tai hotellissa. iaxe624:n toimitukseen kuuluu ensiluokkainen modeling-ohjelmisto näennäisvahvistimin ja tehostepolkimin. Säestä laulujasi MP3-, WAV- ja AIFF-formaatilla, jotka voit toistaa Mac- tai pc-tietokoneella. 1.1 Ennen kuin aloitat Toimitus BEHRINGER USB-iAXE624-kitara on pakattu tehtaalla huolellisesti turvallisen kuljetuksen varmistamiseksi. Jos laatikko on kuitenkin vahingoittunut, tarkasta heti, onko laitteessa ulkoisia vaurioita. ÄLÄ LÄHETÄ mahdollisesti vioittunutta laitetta takaisin meille, vaan ilmoita asiasta ehdottomasti ensin kauppiaalle ja kuljetusliikkeelle, koska muuten kaikkinaiset takuuvaateet saattaisivat raueta. Käytä aina alkuperäispakkausta säilytyksessä tai kuljetuksessa tapahtuvien vaurioiden välttämiseksi. Älä koskaan anna lasten käsitellä laitetta tai pakkausmateriaaleja valvomatta. Ole hyvä ja hävitä kaikki pakkausmateriaalit ympäristöystävällisesti Suojatoimenpiteet Älä jätä kitaraasi seinää vasten nojalleen - joku saattaisi töytäistä sen kumoon ja kitara voisi tällöin vahingoittua. Älä jätä kitaraasi lattialle tai vuoteelle lojumaan - joku saattaisi astua tai istua sen päälle ja vahingoittaa sitä. Älä jätä kitaraasi auton matkatavaratilaan hyvin lämpimällä tai erittäin kylmällä ilmalla. Soittimet saattavat vääntyä voimakkaiden lämpötilan ja ilmankosteuden muutosten vuoksi! Voimakkaiden radiolähettimien ja suurtaajuuslähteiden lähettyvillä saattaa äänen laatu huonontua. Pidennä lähettimen ja laitteen välistä välimatkaa ja käytä kaikkiin liitäntöihin suojattuja johtoja Online-rekisteröinti Käy rekisteröimässä uusi BEHRINGER-laitteesi mahdollisimman pian sen ostamisen jälkeen Internet-osoitteessa (tai ja lue takuuehdot huolellisesti. Jos BEHRINGER-laitteessasi ilmenee vika, pyrimme korjaamaan sen mahdollisimman nopeasti. Ota yhteys laitteen myyneeseen liikkeeseen. Jos liike sijaitsee kaukana, voit kääntyä myös suoraan sivukonttorimme puoleen. BEHRINGERin sivukonttorit ja niiden yhteystiedot on lueteltu laitteen alkuperäispakkauksessa (Global Contact Information/European Contact Information). Jos pakkauksessa ei ole asuinmaasi yhteystietoja, käänny lähimmän maahantuojan puoleen. Yhteystiedot löydät Support-sivuilta Internet-osoitteesta Laitteen ja sen ostopäivän rekisteröinti sivustoon helpottaa takuukäsittelyä. Kiitos yhteistyöstäsi! 2. KÄYTTÖLAITTEET JA LIITÄNNÄT Voit liittää iaxe624:n joko suoraan jakkipistokkeella vahvistimeen tai mukana toimitettua USB-liitäntäjohtoa käyttäen pc/mactietokoneeseesi. USB-liitäntä toimii samanaikaisesti myös iaxe624:n sähköliitäntänä. Kuva 2.1: Käyttölaitteet ja liitännät 2 2. KÄYTTÖLAITTEET JA LIITÄNNÄT

3 Iitäntään voit liittää vakiotyyppiset kuulokkeet 6,3-mmjakkipistokkeella. USB-liitäntää käyttäen voit yhdistää kitarasi tietokoneen usbliitäntään. Sininen valvontavalodiodi näyttää, että yhteys tietokoneeseen on saatu aikaan. CENTARI iaxe624 USB-GUITAR Haluamme erityisesti korostaa sitä, että suuret äänenvoimakkuudet saattavat vahingoittaa kuuloa ja/tai vaurioittaa kuulokkeita tai kaiuttimia. Ole hyvä ja käännä VOLUME-säädin vasempaan ääriasemaan ennen laitteen käynnistämistä. Huolehdi aina siitä, että äänenvoimakkuus on tilanteen mukainen. 6,3-mm-jakkiliitäntää voidaan käyttää liitettäessä iaxe624 mihin tahansa vakiotyyppiseen kitaravahvistimeen. (katso kuvaa 4.2) Voit käyttää TONE-säädintä T1 alentaaksesi kitaran kaulamikrofonin korkeita taajuuksia. Voit käyttää TONE-säädintä T2 alentaaksesi kitaran keskimikrofonin korkeita taajuuksia. VOLUME-säätimellä säädät kitaran antoliitännän äänenvoimakkuuden. Kuulokkeiden äänenvoimakkuus täytyy säätää tietokoneen ohjelmiston avulla. Kun soitat kitaraasi käyttäen mukana toimitettua GUITAR COMBOS-ohjelmistoa, muista, että virtuaalisen vahvistimen äänenvoimakkuuden säätö tallennetaan kuhunkin yksittäiseen esiasetukseen. Tästä saattaa aiheutua huomattava äänenvoimakkuuden poikkeama vaihdettaessa yhdestä esiasetuksesta toiseen. Käytä mikrofonin valintakytkintä valitaksesi eri mikrofoniyhdistelmiä (katso taulukkoa 2.) Kullakin asennolla on yksilöllinen sointi. Nämä säätimet vaikuttavat sekä tavalliseen että USB-lähtösignaaliin. mikrofonin yhdistelmävaihtoehdot mikrofonin valintakytkin kaulamikro 1. kaula 2. kaula/keski 3. keski 4. keski/silta 5. silta keskimikro siltamikro äänensäädin T1 T1 + T2 T2 T2 ei ole Taulukko 2. iaxe624:n kytkentäyhdistelmät (harmaa = aktivoitu, valkoinen = ei aktiivinen) 3. TÄRKEITÄ TIETOJA - Jotta USB-pistoke tai liitäntä ei vahingoitu, irroita USB-johto kitarasta aina kun et soita sitä. Älä aseta kitaraa seisomaan USBpistokkeen päällä. - Lisätietoja kitarasi virittämisestä ja huollosta löydät opaskirjasesta, joka toimitetaan kitarasi mukana. - Käy kotisivuillamme, josta löydät lisätietoja tremolon, intonaation ja kitarasi kielten toimintojen asentamisesta. Näiden säätöjen suorittamista suositellaan ainoastaan kokeneen kitarateknikon tehtäväksi - Kun vaihdetaan tremolojärjestelmällä varustetun kitaran kieliä, suosittelemme vaihtaman kielet yksitellen. Täten varmistetaan tremolojärjestelmän tasapainon säilyminen koko menettelyn ajan, ja kielien katkeamisvaara ylikiristyksen vuoksi on pienempi. Lisäksi on paljon aikaavievempää säätää tremolon oikea asema ja virittää kitara kielten uusimisen jälkeen, jos kaikki kielet on irroitettu samanaikaisesti. 3. TÄRKEITÄ TIETOJA 3

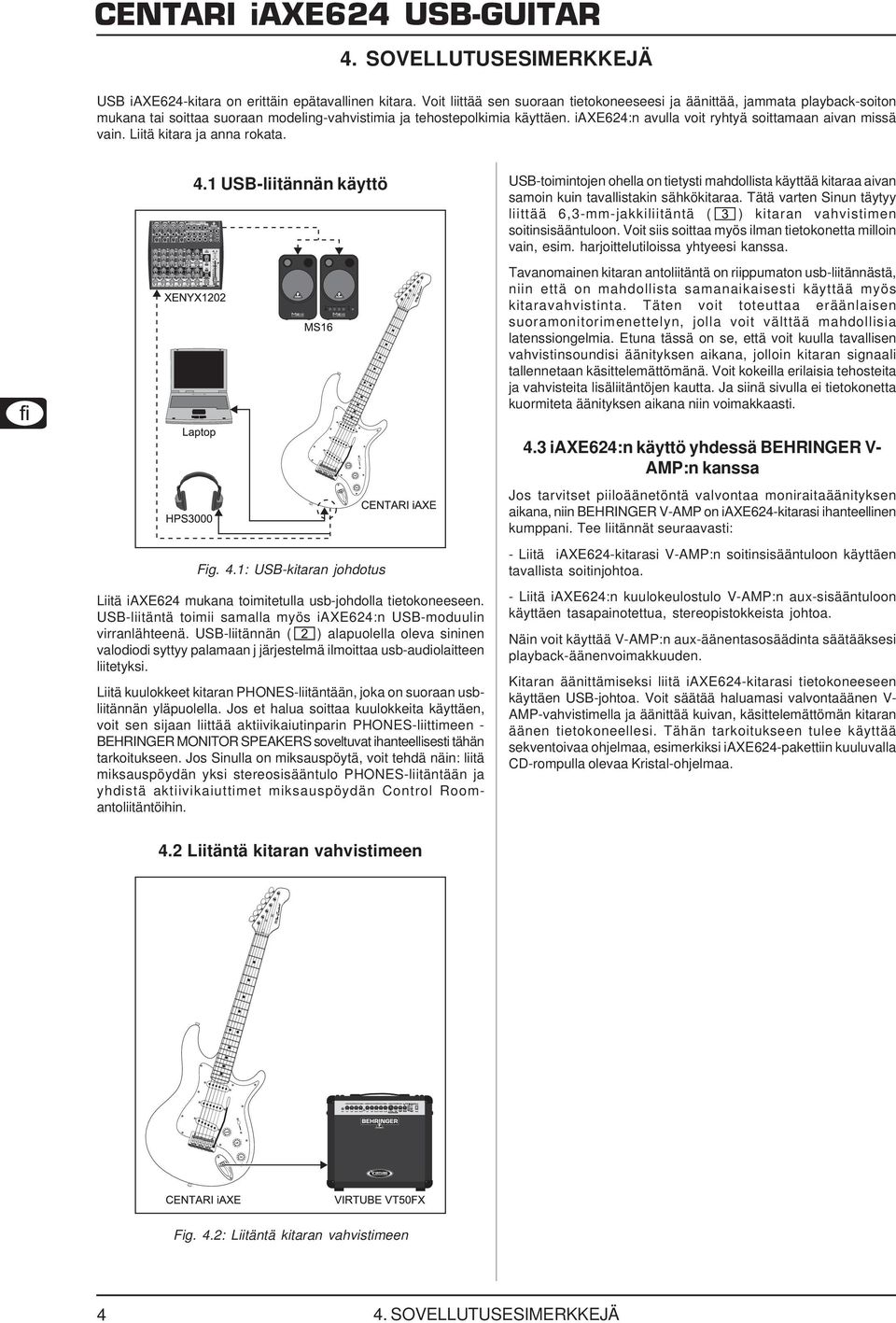

4 4. SOVELLUTUSESIMERKKEJÄ USB iaxe624-kitara on erittäin epätavallinen kitara. Voit liittää sen suoraan tietokoneeseesi ja äänittää, jammata playback-soiton mukana tai soittaa suoraan modeling-vahvistimia ja tehostepolkimia käyttäen. iaxe624:n avulla voit ryhtyä soittamaan aivan missä vain. Liitä kitara ja anna rokata. 4.1 USB-liitännän käyttö USB-toimintojen ohella on tietysti mahdollista käyttää kitaraa aivan samoin kuin tavallistakin sähkökitaraa. Tätä varten Sinun täytyy liittää 6,3-mm-jakkiliitäntä ( ) kitaran vahvistimen soitinsisääntuloon. Voit siis soittaa myös ilman tietokonetta milloin vain, esim. harjoittelutiloissa yhtyeesi kanssa. Tavanomainen kitaran antoliitäntä on riippumaton usb-liitännästä, niin että on mahdollista samanaikaisesti käyttää myös kitaravahvistinta. Täten voit toteuttaa eräänlaisen suoramonitorimenettelyn, jolla voit välttää mahdollisia latenssiongelmia. Etuna tässä on se, että voit kuulla tavallisen vahvistinsoundisi äänityksen aikana, jolloin kitaran signaali tallennetaan käsittelemättömänä. Voit kokeilla erilaisia tehosteita ja vahvisteita lisäliitäntöjen kautta. Ja siinä sivulla ei tietokonetta kuormiteta äänityksen aikana niin voimakkaasti. Fig. 4.1: USB-kitaran johdotus Liitä iaxe624 mukana toimitetulla usb-johdolla tietokoneeseen. USB-liitäntä toimii samalla myös iaxe624:n USB-moduulin virranlähteenä. USB-liitännän ( ) alapuolella oleva sininen valodiodi syttyy palamaan j järjestelmä ilmoittaa usb-audiolaitteen liitetyksi. Liitä kuulokkeet kitaran PHONES-liitäntään, joka on suoraan usbliitännän yläpuolella. Jos et halua soittaa kuulokkeita käyttäen, voit sen sijaan liittää aktiivikaiutinparin PHONES-liittimeen - BEHRINGER MONITOR SPEAKERS soveltuvat ihanteellisesti tähän tarkoitukseen. Jos Sinulla on miksauspöytä, voit tehdä näin: liitä miksauspöydän yksi stereosisääntulo PHONES-liitäntään ja yhdistä aktiivikaiuttimet miksauspöydän Control Roomantoliitäntöihin. 4.3 iaxe624:n käyttö yhdessä BEHRINGER V- AMP:n kanssa Jos tarvitset piiloäänetöntä valvontaa moniraitaäänityksen aikana, niin BEHRINGER V-AMP on iaxe624-kitarasi ihanteellinen kumppani. Tee liitännät seuraavasti: - Liitä iaxe624-kitarasi V-AMP:n soitinsisääntuloon käyttäen tavallista soitinjohtoa. - Liitä iaxe624:n kuulokeulostulo V-AMP:n aux-sisääntuloon käyttäen tasapainotettua, stereopistokkeista johtoa. Näin voit käyttää V-AMP:n aux-äänentasosäädinta säätääksesi playback-äänenvoimakkuuden. Kitaran äänittämiseksi liitä iaxe624-kitarasi tietokoneeseen käyttäen USB-johtoa. Voit säätää haluamasi valvontaäänen V- AMP-vahvistimella ja äänittää kuivan, käsittelemättömän kitaran äänen tietokoneellesi. Tähän tarkoitukseen tulee käyttää sekventoivaa ohjelmaa, esimerkiksi iaxe624-pakettiin kuuluvalla CD-rompulla olevaa Kristal-ohjelmaa. 4.2 Liitäntä kitaran vahvistimeen Fig. 4.2: Liitäntä kitaran vahvistimeen 4 4. SOVELLUTUSESIMERKKEJÄ

5 5. AUDIOLIITÄNNÄT Koska laitteessa on kaksi liitäntää, yksi tavallinen kitaran antoliitäntä ja lisäksi yksi USB-antoliitäntä, on käytettävissä täten useampia sovellutusalueita. Tutun 6,3-mm-jakkipistokeliitännän kautta voit liittää uuden iaxe624:si tavalliseen tapaan kitaran vahvistimeen. Integroidun USB-liitäntäpinnan avulla muutat tietokoneesi mitä parhaimmaksi äänitysstudioksi. Harjoittelit sitten studiossa tai kotona, siihen käytetyt audioliitännät ovat aina samat: CENTARI iaxe624 USB-GUITAR 5.3 Usb-johto iaxe624 on varustettu usb-liitännällä, joka sopii kaikkiin USBkelpoisiin päätelaitteisiin, esimerkiksi sylimikroon tai MP3- soittimeen. Tähän voit liittää minkä tahansa vakiomallisen usbjohdon. 5.1 Kaapelointi Kun liität CENTARI iaxe624-laitteesi tavalliseen kitaranvahvistimeen, suosittelemme hyvin suojatun, vähäkohinaisen soitinjohdon käyttöä. Kuva 5.1: 6,5 mm:n monojakkipistoke 5.2 Headphone connection The iaxe624 USB-Guitar provides a connection for headphones. You can connect any standard commercial headphone with a ¼" TRS jack plug. For mini TRS jack plugs, you will need a suitable adapter. You can see the required pin allocation from the following diagram. GUITAR OUT Liitännät Fig. 5.3: USB-liitäntäjohto 6. TEKNISET TIEDOT 6,5 mm:n monojakkipistoke, epäsymmetrinen PHONES OUT (Kuulokelähtö) Liitännät 6,5 mm:n stereojakkipistoke, epäsymmetrinen Lähtöimpedanssi n. 50 Ω Suurin sallittu lähtötasol 4,5 dbu, 2 x 8,5 32 Ω USB 1.1 Liitäntä tyyp. A DIGITAALINEN KÄSITTELY Muunnin 16-itin Näytteenottotaajuus 32,0 khz; 44,1 khz, 48,0 khz VIRRAN SYÖTTÖ USB-liitäntä 5 V_, 100 ma maks. MITAT/PAINO Mitat (K x L x S) n. 985 x 335 x 62 mm Paino n. 3,0 kg JÄRJESTELMÄVAATIMUKSET OHJELMISTO (PC / MAC) PC MAC Käyttöjärjestelmä Windows XP Mac OS v10.3.x Suoritin Pentium 700 MHz Athlon 1.3 GHz G4 733 MHz Keskusmuisti 256 MB 512 MB Kuva 5.2: 6,5 mm:n stereojakkipistoke OHJELMISTO Applikation Ajuri (Windows) Ajuri (Mac OS X) Ohjelmisto installointi -ohjauskisko BEHRINGER USB AUDIO Windows 98(SE) / ME / 2000 / XP Core Audio BEHRINGER pyrkii aina varmistamaan parhaan mahdollisen laadun. Muutokset tehdään tarvittaessa niistä etukäteen ilmoittamatta. Laitteen tekniset tiedot ja ulkoasu voivat siksi poiketa mainituista tiedoista tai kuvista. Pidätämme oikeuden teknisiin ja ulkoasun muutoksiin. Kaikki tiedot vastaavat tilannetta painohetkellä. Kaikki mainitut tavaramerkit (paitsi BEHRINGER, BEHRINGER-logo, JUST LISTEN, CENTARI, V-AMP, VIRTUBE ja XENYX) kuuluvat omistajilleen eikä niitä ole liitetty BEHRINGERiin. BEHRINGER ei ota minkäänlaista vastuuta mistään vahingoista, jotka aiheutuvat tämän käyttöohjeen sisältämien kuvausten, piirrosten ja tietojen noudattamisesta. Kuvien värit ja erittelyt voivat poiketa hieman tuotteesta. Tuotteitamme on saatavana vain valtuutetuilta kauppiailta. Tavarantoimittajat ja kauppiaat eivät ole BEHRINGERin prokuristeja eikä heillä ole minkäänlaista valtaa oikeudellisesti sitoa BEHRINGERiä tekemiinsä kauppoihin. Tämä käyttöohje on suojattu tekijänoikeuslain mukaan. Tämän käyttöohjeen tai sen osien jäljentäminen tai uudelleenpainanta missään muodossa sähköisesti tai mekaanisesti, mukaan lukien kaikenlainen kopiointi ja tallennus, on sallittua ainoastaan BEHRINGER International GmbH:n kirjallisella suostumuksella. Mac on Apple Computer Inc.:in rekisteröity tuotemerkki USA:ssa ja muissa maissa. Windows on Microsoft Corporation:in rekisteröity tuotemerkki USA:ssa ja muissa maissa. ASIO on Steinberg Media Technologies GmbH:n tavaramerkki ja ohjelmisto. KAIKKI OIKEUDET PIDÄTETÄÄN BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str , Willich-Münchheide II, Saksa. Puh , Faksi TEKNISET TIEDOT 5
