1 MINERAALIVILLA ERISTERAPPAUKSISSA Jukka Sevón JULKISIVU 2007 / Wanha Satama HELSINKI 2007

2 ERISTERAPPAUSRAKENNE A KOLMIKERROSRAPPAUS n. 25 mm rappaus, laastit kalkkisementtipohjaisia, kolmessa eri työvaiheessa = n. 60 kg/m 2 kiinni teräsverkossa rakenteella kosteuskapasiteettia teräsverkko kiinnitetään teräskiinnikkeisiin teräskiinnikkeet läpi eristeen kiinni runko-rakenteeseen eristeeltä ei vaadita alkalinkeston sietokykyä huomioitava liikuntasaumat tuotemerkit: Serporoc, Parmiterm, Fescoterm

3 ERISTERAPPAUSRAKENNE A KOLMIKERROSRAPPAUS

4 ERISTERAPPAUSRAKENNE A KOLMIKERROSRAPPAUS

5 ERISTERAPPAUSRAKENNE B OHUTRAPPAUS n. 10 mm ohutrappaus = 20 kg/m 2, laastit sementtipohjaisia, sisältävät synteettisiä hartseja, muovipohjaisia kuituja rakenteella ei niinkään kosteuskapasiteettia eriste kiinnikkeillä ja/tai laastilla kiinni runkorakenteeseen eristeen oltava alkalinkestävä muovipinnoitettu lasikuituverkko painetaan märkään laastiin yleensä muoviset kiinnikkeet ei yleensä liikuntasaumoja tuotemerkit: STO, Alsecco, Serpomin, Thermodek, Sakret, BetoTherm, Baumit- Bayosan, Fescoterm jne

6 ERISTERAPPAUSRAKENNE B OHUTRAPPAUS

7 TUOTEOMINAISUUDET / RAKENNE A Mineraalivillatuote: PAROC FAS 1 Isover, Rockwool Lämmönjohtavuus λ D : 0,036 W/mK Puristusjännitys / EN 826: 5 kpa Vetolujuus / EN 1607: 5 kpa Ilmanläp. / VTT-C/Sr 1967: 40 x 10-6 m 2 /spa Vedenimeytyminen / 1609: < 1 kg/m 2 Vesihöyryndiffuusiok. / EN 12086: 1

8 TUOTEOMINAISUUDET / RAKENNE B Tuotenimi: PAROC FAS 4 Isover, Rockwool Lämmönjohtavuus λ D : 0,037 W/mK Puristusjännitys / EN 826 : 40 kpa Vetolujuus / EN 1607 : 15 kpa Ilmanläp. / VTT-C/Sr 1967: 25 x 10-6 m 2 /spa Vedenimeytyminen / 1609 : <1 Vesihöyryndiffuusiok. / EN 12086: 1

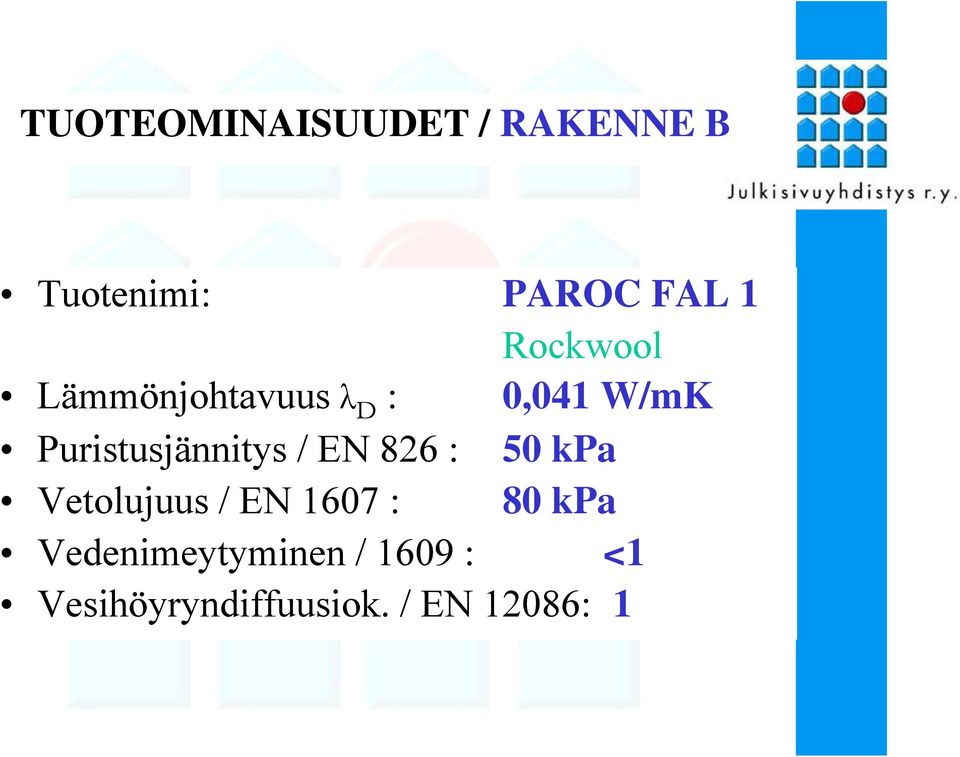

9 TUOTEOMINAISUUDET / RAKENNE B Tuotenimi: PAROC FAL 1 Rockwool Lämmönjohtavuus λ D : 0,041 W/mK Puristusjännitys / EN 826 : 50 kpa Vetolujuus / EN 1607 : 80 kpa Vedenimeytyminen / 1609 : <1 Vesihöyryndiffuusiok. / EN 12086: 1

10 LAMELLIERISTE TYÖMAALLA Kivivillapohjaisia eristeitä on markkinoilla kolmea erityyppistä tuotetta - pinnoittamaton - toiselta tasopinnaltaan pinnoitettu - molemmilta tasopinnoiltaan pinnoitettu -esim. PAROC FAL 1 PAROC FAL 1c PAROC FAL 1cc Rockwool tuotteet

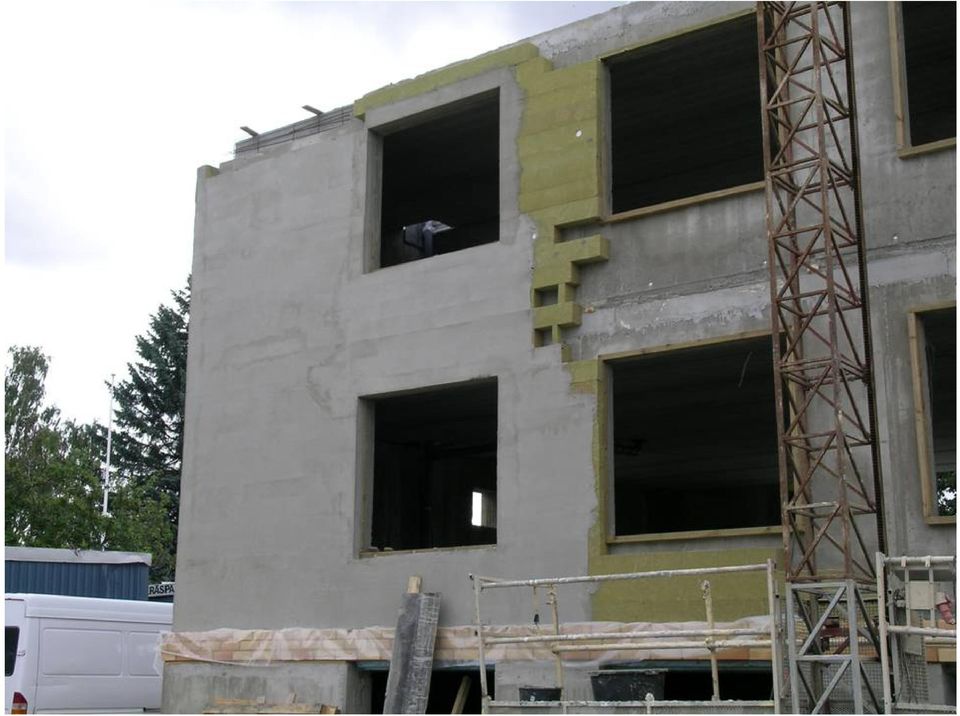

11

12

13

14

15

16

17

18

19

20

21

22 ERISTERAPPAUS ELEMENTTIRAKENTAMISESSA Ohuteristerappaus elementtirakentamisessa - sääsuojattu, eristetty betoni sisäkuori - pohjarapattu, verkkojäykistetty ja eristetty betoni sisäkuori - erillinen rakenneratkaisu puurunkoon Kolmikerroseristerappaus elemettirak:ssa - pohjarapattu, verkkojäykistetty ja eristetty betoninen sisäkuori

23 OHUTERISTERAPPAUS ELEMENTTIRAKENTAMISESSA Ohuteristerappaus elementtirakentamisessa I ) Sääsuojattu, lämmöneristetty, betoninen sisäkuori

24

25

26

27

28

29

30

31

32

33

34 Muita tällä menetelmällä rakennettuja kohteita

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49 Tämän rakenteen edut Eristerappaus mahdollistaa saumattoman julkisivun Eristeasennus pois työmaalta 1.) sadevesi ei pääse eristeen taakse. 2.) Ei telineitä rakennuksella kustannussäästö Viimeinen elementti + vesikatto asennettu lämpö heti päälle mahdollistaa rakenteen nopeamman kuivumisen Ei erillistä eristeen liimausta Eristeen pinta on erittäin suora ja tasainen mahdollistaa parhaan pohjan rappaustyölle, ei täyttöä, ei hiontaa. Käyttämällä lamellituotetta voidaan kiinnikkeiden määrää vähentää tai jättää jopa kokonaan pois rakenteesta kustannussäästö Lamelli on halvempi kuin vastaava rakenteeseen tarkoitettu levytuote ja omaa paremmat mekaaniset ominaisuudet materiaalikustannussäästö Vuorivillan parhaita ominaisuuksia ovat palamattomuus/eps ja kivikuidun hyvä emäksen sietokyky/lasivilla joka täytyy aina huomioida tuotteen ollessa kosketuksissa kalkki-sementti perusteisten laastien kanssa

50 OHUTERISTERAPPAUS ELEMENTTIRAKENTAMISESSA Ohuteristerappaus elementtirakentamisessa II ) Pohjarapattu, verkotettu, lämmöneristetty, betoninen sisäkuori

51 Tyhjä teräsmuotti

52 Kaistan liimaus muotin pohjaan, sen reunaan

53 Vahataan kauttaaltaan ja poistetaan roskat

54 Siilitie 22, Herttoniemi, Helsinki Laastin levitystä.

55 Muovipinnoitetun lasikuituverkon asennusta siten...

56 ...että verkko peittyy kauttaaltaan.

57 PAROC FAL 1 asennusta...

58 Siilitie 22, Herttoniemi, Helsinki...nopeasti ennen laastin kovettumista.

59 Siilitie 22, Herttoniemi, Helsinki Raudoitus välikkeineen ja betonointi normaalisti PAROC FAL 1:n päälle.

60 Ensimmäinen kohde Forssaan kesä 2006

61

62

63

64

65

66

67

68

69

70

71

72 1.) Sauman tiivistäminen 2.) Lisäverkotus 3.) Ylitasoitus

73

74

75 Sauman ylitasoituksen hionta

76 Tasoite ruiskutus

77 Ylitasoitus

78

79

80

81

82

83

84

85

86 OHUTERISTERAPPAUS ELEMENTTIRAKENTAMISESSA Ohuteristerappaus elementtirakentamisessa III ) Pohjarapattu, verkotettu, lämmöneristetty, puurunkoinen elementti

87

88

89

90 KOLMIKERROSERISTERAPPAUS ELEMENTTIRAKENTAMISESSA Kolmikerroseristerappaus elementtirak:ssa Pohjarapattu, verkkojäykistetty ja lämmöneristetty betoninen sisäkuori

91

92

93

94

95

96

97

98

99 ERISTERAPPAUS KORJAUSRAKENTAMISESSA Ohuteristerappaus ja kolmikerroseristerappaus sopivat molemmat miltei yhtälailla korjaus- tai lisäeristämisrakentamiseen julkisivuissa Huomioitava kuitenkin seuraavaa: rakenteen painoerot taustan/suoruus kiinnitysalusta palotekniset, muut mahdolliset rakennusfysikaaliset vaateet

100

101

102

103

104

105

106

107

108

109 ERISTERAPATUN JULKISIVUN KORJAUS Ohuteristerappauksen tai kolmikerroseristerappauksen korjauksesta ei paljon kokemusperäistä tietoa ole koska rakenne on kuitenkin varsin nuori ja merkittäviä vahinkoja ei ole tiedossa Riippuen vahingon laadusta voidaan korjata maalauksella, tasoituksella ja yli maalauksella tai purkamalla ja rakentamalla vahingoittunut kohta uudelleen.

110

111

112

113

114

115

116

117 Se oli tässä. KIITOKSET MIELENKIINNOSTA! Tarkemmin halutessasi:
