2 SISÄLLYSLUETTELO: Symbolit ja avainpesähelat... 2 Pikavalintaoppaan käyttöohje... 3 OVIYMPÄRISTÖJEN PIKAVALINTAOPPAAT: MEKAANISET 1 ja 2lehtiset umpiovet (pikasalpa DF3000)... 4 MEKAANISET 1 ja 2lehtiset profiiliovet (pikasalpa DF3000)... 5 MEKAANISET 2lehtiset Eit umpiovet (aktiivi/passiiviovet > 500 mm)... 6 MEKAANISET 2lehtiset Eit profiiliovet (aktiivi/passiiviovet > 500 mm)... 7 SÄHKÖLUKOT 1 ja 2lehtiset umpiovet (aktiivi/passiiviovet < 500 mm)... 8 SÄHKÖLUKOT 1 ja 2lehtisten profiiliovet (aktiivi/passiiviovet < 500 mm)... 9 SÄHKÖLUKOT 2lehtiset Eit umpiovet (aktiivi/passiiviovet > 500 mm) SÄHKÖLUKOT 2lehtiset Eit profiiliovet (aktiivi/passiiviovet > 500 mm) OVIAUTOMATIIKKA 1lehtiset umpiovet OVIAUTOMATIIKKA 1lehtiset profiiliovet PALONSULKUJÄRJESTELMÄT 1lehtiset umpi ja profiiliovet PALONSULKUJÄRJESTELMÄT 2lehtiset umpi ja profiiliovet OPTIMA MEKAANINEN 1lehtiset umpi ja profiiliovet OPTIMA SÄHKÖINEN 1lehtiset umpi ja profiiliovet ja palonsulkujärjestelmän tuotevaihtoehdot ja avautumiskulmat Kääntöoviautomatiikan, ABLOY OneFit ja puomi tuotevaihtoehdot Painike tuotevaihtoehdot ja kilvet Painikkeiden pintakäsittelyt Vedin tuotevaihtoehdot ja ABLOY AVAINJÄRJESTELMÄT Vedinten pintakäsittelyt ja avainpesien vastaavuudet Sähkölukkojen tarvikkeet Ovivarustelun urakkarajojen suositusmalli ABLOY tuotteet kattavat koko oviympäristön EXIT tuotteiden yhteensopivuustaulukko Muistiinpanot Tekniset toimitusehdot lukot ja rakennushelat Abloy Oy palvelee Symbolit Pikavalintaoppaalla on käytetty visuaalisia symboleja kuvaamaan lukon toiminnallisuutta. EN 179 Toiminnallisen koodin heloitusratkaisu täyttää Euroopan EN179 standardin vaatimukset. EN 1125 Toiminnallisen koodin heloitusratkaisu täyttää Euroopan EN1125 standardin vaatimukset. Toiminnallisen koodin heloitusratkaisu täyttää paloovelle asetettavat vaatimukset eli lukko salpautuu oven sulkeutuessa. Onefit Toiminnallisen koodin lukkorunko kuuluu yhden mitoituksen lukkorunkomallistoon, joka on testattu ja sertifioitu käyttötarkoituksen mukaisesti. Avainpesähelat Uudet avainpesähelat on merkitty kolmiolla luokituksen mukaan. Käyttölukkoluokka Käyttölukkoluokan avainpesää käytetään yleisesti mm. asuntojen ovien lukinnassa joissa vaaditaan FK1. Varmuuslukkoluokka Varmuuslukkoluokan avainpesää käytetään varmuuslukoissa ja kaikissa niissä tiloissa joissa vaaditaan FK23. Suosittelemme käyttölukon lisäksi varmuuslukkoa asuntojen oviin. Se on tehokas tapa varustautua asuntomurtoja vastaan. 2

3 ABLOY PIKAVALINTAOPAS KÄYTTÖOHJE Pikavalintaoppaan sivut on jaoteltu 1 ja 2 lehtisiin umpi ja profiiliovien oviympäristöihin. Oppaan oviympäristöt on jaettu useampaan pystysuunnassa olevaan sarakkeen oven kohteen mukaan. ABLOY SÄHKÖLUKOT SÄHKÖLUKOT 1lehtiset umpiovet ja (2lehtiset pikasalvalla DF3000, passiiviovet < 500 mm) Vaakasuunnassa taulukosta löytyvät toiminnalliset koodit, EXIT standardit, ovensuljin ja varmuuslukkovaihtoehdot sekä mahdolliset täydelliset ovikortit UMPIOVET ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** Toiminnallinen koodi* 1 tai 2suuntainen kulunvalvonta (kv) tai aikaohjattu Vedin ja painiketoiminen sähkölukko. KULUNVALVOTUT OVET: EM143; EL593 + CY037 EM144; EL593 + CY002 AIKAOHJATUT OVET: EM340; EL583 + CY001 EM343; EL581 + CY037 (jaettu kara) EXH505; EL593 + CY037 EXB505; PE590 + CY037 ONEFIt KULUNVALVOTUT OVET: Vedin ja painiketoiminen sähkölukko. EM340; EL583 + CY001 EM343; EL581 + CY037 (jaettu kara) EM316; EL502 + CY001 EXH501; EL581 + CY037 EXB501; PE580 + CY037 EXH505; EL593 + CY037 Vedin ja painiketoiminen sähkölukko. EM143; EL593 + CY037 EM144; EL593 + CY002 EM144; EL593 + CY002 EM344; EL583 + CY021 EM340; EL583 + CY001 EM318; EL502 + CY016 EM341; EL583 + CY002 EM341; EL583 + CY002 (sähköinen EM342;EL583 + CY016 + CH020 käyttöesto) EM343; EL581 + CY037 (jaettu EM342; EL583 + CY016 + CH020 kara) (sähköinen käyttöesto) EXH501; EL581 + CY037 EXB501; PE580 + CY037 EXH505; EL593 + CY037 EXB505; PE590 + CY037 ONEFIt Käyttö ulko ja sisäovissa. Vedin ja painiketoiminen sähkölukko. VALVOTUT OVET: 2398X; 4193X + CY002 + CH021 ME137X; 4193X + CY021 + CH021 EM143 EM144** AIKAOHJATUT OVET: ABLOY MEKAANISET LUKOT EM340 EM343 EM143 EM144** EM340 EM144** EM344** EM318 EM341** EM342 VALVOTUT OVET: MEKAANISET 1lehtiset profiiliovet ja (2 lehtiset pikasalvalla DF3000) EM340 EM343 EM316 PROFIILIOVET ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** Vedintoiminen mekaaninen Vedin tai painiketoiminen EXIT käyttölukot* Vedin tai painiketoiminen Vedintoiminen mekaaninen käyttölukko. mekaaninen käyttölukko. mekaaninen käyttölukko. käyttölukko. käyttölukot* EXIT käyttölukot* EN 179 EN 1125 EN179 ja EN1125 standardi * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. (paloovet)* sulkee oven. Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero 2537; LC302 + CY066 EXH309; LE315 + CY063 EXB309: LE315 + CY063 Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan Paloovissa 2539 ja kvovissa ovensuljin on pakollinen. 2kv ovissa ei suositella aukipitolaitetta. (paloovet)* LC303 Tuulikaappi EXH309 EXB309 EM220 EM221 DC240 + DC191 EM341** EM342 EM ; LC302 + CY ; LC300 + CY F; LC301F + CY ; LC300 + CY ; LC305 EXH505 + CY066 EXB505 ME220F; EXH501 LC301F EXB501 + CY064 EXH505 EXH501 EXB501 EN 179 EN ; LC305 + CY066 LC303 (ei lukittava) EXH304; LC303 (ei lukittava) EN179 ja EN1125 EXH/B301: LE310 + CY063 LE314 + CY065 + EH900 Tuulikaappi (vedintoiminto, standardiei EXH/B305; LE314 + CY063 EXH307; lukittava) LE314 + CY064 + EH900 EXH/B301: LE310 + CY063 EXH/B309; LE315 + CY063 EXH505 EXB505 * DC335 + DC190 DC240 + DC191 DC335 + DC191 ME202X ME200X M11, M12, M31, M321 M32 EXH/BM LC303 DC240 + DC F ME220F DC330 + DC X ME137X DC335 + DC190 sulkee oven. Varmuuslukko** Varmuuslukon ohjaus EXH301 EXB301 sovittava aina paikallisen EXH301 EXB301 EXH304 EXH307 paloviranomai sen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM120 EM121 EM122 EM120 EM121 EM122 EM120 EM121 EM122 EM120 EM121 EM122 Mahdolliset S721, S741, S861, S431, S432, S561, ovikortit S862, S1191, S1201, S562, S981, S1012, EXH309 EXB309 Tuote valintaoppaan S1211 EXH305 S1212 EXB305 S1011 DC335 ovikortin + DC190 numero EXH/BS061 EXH/BS021 EXH/BS061 DC335 + DC191 DC335 *) Vedin, + DC199 painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. DC335 + DC190 DC240 **) Oviympäristön + DC190 toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. DC240 + DC191 8 EM220 EM221 DC330 + DC194 ME202X EM220 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. ME202X EM220 ME202X S241, S242, S471, S472, S521, S522, S791, S792, S861, S862, S871, S872, S1211, S1212, S1221, S1222 EXH/BS021 EXH/BS061 S171, S172, S181, S182, S1121, S1122, S1161, S1162, S1171, S1172 S1141 S1142 ESIMERKKI PIKAVALINTAOPPAAN KÄYTTÖLOGIIKASTA SILLOIN KUN EI KÄYTETÄ VALMIITA OVIKORTTEJA 1. Lukituskohde: ULKOOVI (profiiliovi) 2. Toiminnallinen koodi: 2537 (mekaaninen) vedintoiminen profiilioven lukkorunko 3. : DC250+DC Varmuuslukko: EM220 (moottorivarmuuslukko) ME200X Lopputulos: EM221 ME200X VEDINTOIMINEN EM221 ME200X MOOTTORIVARMUUSLUKOLLA JA OVENSULKIMELLA VARUSTETTU MEKAANINEN PROFIILIULKOOVI M11, M12, M31, M32, M211, M212, M221, M222, M131, M132, M141, M142, M111, M112, M211, M212, M221, M222, M811, M812, M891, M892 EXH/BM201, EXH/BM271 M811, M812, M891, M892 EXH/BM201, EXH/BM241 M151, M152, M161, M162 EXHM331 Valittavien tuotteiden tuotevaihtoehdot löytyvät sivuilta: CLIQ avainpesät 23, suljin 18, vedin 22 ja painike

4 ABLOY MEKAANISET LUKOT MEKAANISET 1lehtiset umpiovet ja (2 lehtiset pikasalvalla DF3000) UMPIOVET ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** Vedin tai painiketoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedintoiminen mekaaninen käyttölukko. 2295; LC195 + CY001 ME148; LC194 + CY ; LC190 + CY001 ME115; LC102 + CY001 EXH/B101; LE180 + CY037 EXH/B109; LE185 + CY ; LC195 + CY ; LC190 + CY001 ME148; LC194 + CY001 EXH/B101; LE180 + CY037 EXH/B109: LE185 + CY037 ME148; LC194 + CY ; LC190 + CY001 ME115; LC102 + CY001 LC290 (ei lukittava) EXH/B101; LE180 + CY037 EXH/B105; LE184 + CY ; LC193 + CY002 + CH021 ME137; LC193 + CY021 + CH021 EXH106; LE184 + CY002 + EH900 EXH107; LE184 + CY021 + EH900 käyttölukot* 2295 ME ME148 ME ME137 Onefit 2590 ME ME115 LC290 EXIT käyttölukot* EN 179 EN 1125 EXH101 EXB101 EXH101 EXB101 EXH101 EXB101 EXH106 EXH107 EN179 ja EN1125 standardi Onefit EXH109 EXB109 EXH109 EXB109 EXH105 EXB105 * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. DC240 + DC191 DC335 + DC190 DC335 + DC191 DC240 + DC191 DC335 + DC190 DC330 + DC194 (paloovet)* sulkee oven. Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM120 EM121 ME102X ME100X EM120 EM121 ME102X ME100X EM120 EM121 ME102X ME100X EM120 EM121 ME102X ME100X 4 Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero M61, M62, M81, M82, M231, M232, M261, M271, M272, M841, M842, M851, EXH/BM091 M431, M432, M461, M462, M471, M472, M501, M861, M862 EXH/BM021, EXH/BM091 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. M231, M232, M241, M242, M831, M832, M841, M842, M911, M912, M26A1, M26B1, M491, M492, M49A1, M49A2, M971, M972 EXH/BM021, EXH/BM061 M171, M172, M181, M182, M191, M192, M201, M202 EXHM151

5 ABLOY MEKAANISET LUKOT MEKAANISET 1lehtiset profiiliovet ja (2 lehtiset pikasalvalla DF3000) PROFIILIOVET ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** Vedintoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedintoiminen mekaaninen käyttölukko. 2537; LC302 + CY066 EXH309; LE315 + CY063 EXB309: LE315 + CY ; LC302 + CY ; LC300 + CY ; LC305 + CY066 LC303 (ei lukittava) Tuulikaappi (vedintoiminto, ei lukittava) EXH/B301: LE310 + CY063 EXH/B309; LE315 + CY ; LC300 + CY ; LC305 + CY066 LC303 (ei lukittava) EXH/B301: LE310 + CY063 EXH/B305; LE314 + CY F; LC301F + CY065 ME220F; LC301F + CY064 EXH304; LE314 + CY065 + EH900 EXH307; LE314 + CY064 + EH900 käyttölukot* F ME220F LC303 Tuulikaappi LC303 EXIT käyttölukot* EN 179 EN 1125 EXH309 EXB309 EXH301 EXB301 EXH301 EXB301 EXH304 EXH307 EN179 ja EN1125 standardi EXH309 EXB309 EXH305 EXB305 * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. DC240 + DC191 DC335 + DC190 DC335 + DC191 DC240 + DC191 DC335 + DC190 DC330 + DC194 (paloovet)* sulkee oven. Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM220 EM221 ME202X ME200X EM220 EM221 ME202X ME200X EM220 EM221 ME202X ME200X EM220 EM221 ME202X ME200X Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero M11, M12, M31, M321 M32 EXH/BM271 M11, M12, M31, M32, M111, M112, M211, M212, M221, M222, M811, M812, M891, M892 EXH/BM201, EXH/BM271 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. M211, M212, M221, M222, M811, M812, M891, M892 EXH/BM201, EXH/BM241 M131, M132, M141, M142, M151, M152, M161, M162 EXHM331 5

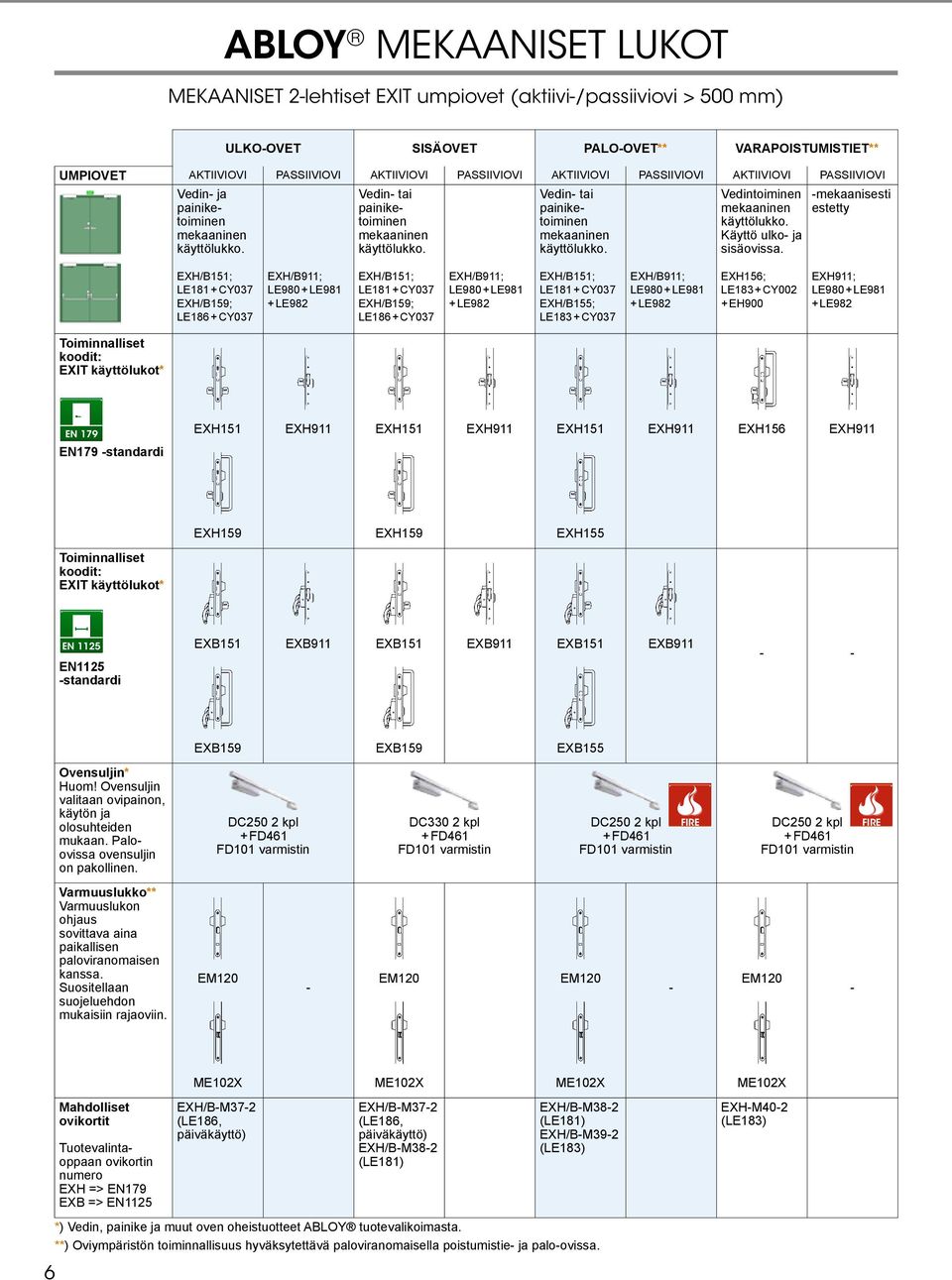

6 ABLOY MEKAANISET LUKOT MEKAANISET 2lehtiset EXIT umpiovet (aktiivi/passiiviovi > 500 mm) ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** UMPIOVET AKTIIVIOVI PASSIIVIOVI AKTIIVIOVI PASSIIVIOVI AKTIIVIOVI PASSIIVIOVI AKTIIVIOVI PASSIIVIOVI Vedin ja painiketoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedintoiminen mekaaninen käyttölukko. Käyttö ulko ja sisäovissa. mekaanisesti estetty EXH/B151; LE181 + CY037 EXH/B159; LE186 + CY037 EXH/B911; LE980 + LE981 + LE982 EXH/B151; LE181 + CY037 EXH/B159; LE186 + CY037 EXH/B911; LE980 + LE981 + LE982 EXH/B151; LE181 + CY037 EXH/B155; LE183 + CY037 EXH/B911; LE980 + LE981 + LE982 EXH156; LE183 + CY002 + EH900 EXH911; LE980 + LE981 + LE982 EXIT käyttölukot* EN 179 EXH151 EXH911 EXH151 EXH911 EXH151 EXH911 EXH156 EXH911 EN179 standardi EXH159 EXH159 EXH155 EXIT käyttölukot* EN 1125 EN1125 standardi EXB151 EXB911 EXB151 EXB911 EXB151 EXB911 EXB159 EXB159 EXB155 * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa ovensuljin on pakollinen. DC250 2 kpl + FD461 FD101 varmistin DC330 2 kpl + FD461 FD101 varmistin DC250 2 kpl + FD461 FD101 varmistin DC250 2 kpl + FD461 FD101 varmistin Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM120 EM120 EM120 EM120 ME102X ME102X ME102X ME102X Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero EXH => EN179 EXB => EN1125 EXH/BM372 (LE186, päiväkäyttö) EXH/BM372 (LE186, päiväkäyttö) EXH/BM382 (LE181) EXH/BM382 (LE181) EXH/BM392 (LE183) EXHM402 (LE183) 6 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa.

7 ABLOY MEKAANISET LUKOT MEKAANISET 2lehtiset EXIT profiiliovet (aktiivi/passiiviovi > 500 mm) ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** PROFIILIOVET AKTIIVIOVI PASSIIVIOVI AKTIIVIOVI PASSIIVIOVI AKTIIVIOVI PASSIIVIOVI AKTIIVIOVI PASSIIVIOVI Vedintoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedin tai painiketoiminen mekaaninen käyttölukko. Vedintoiminen mekaaninen käyttölukko. Käyttö ulko ja sisäovissa. mekaanisesti estetty EXH/B309; LE315 + CY063 EXH/B901; LE930 + LE931 + LE932 EXH/B301; LE310 + CY063 EXH/B309; LE315 + CY063 EXH/B901; LE930 + LE931 + LE932 EXH/B301; LE310 + CY063 EXH/B305; LE314 + CY063 EXH/B901; LE930 + LE931 + LE932 EXH304; LE314 + CY065 EXH901; LE930 + LE931 + LE932 EXIT käyttölukot* EN 179 EXH309 EXH901 EXH301 EXH901 EXH301 EXH901 EXH304 EXH901 EN179 standardi EXH309 EXH305 EXIT käyttölukot* EN 1125 EN1125 standardi EXB309 EXB901 EXB301 EXB901 EXB301 EXB901 EXB309 EXB305 * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa ovensuljin on pakollinen. DC250 2 kpl + FD461 FD101 varmistin DC330 2 kpl + FD461 FD101 varmistin DC250 2 kpl + FD461 FD101 varmistin DC250 2 kpl + FD461 FD101 varmistin Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM220 EM220 EM220 EM220 ME202X ME202X ME202X ME202X Mahdolliset ovikortit EXH/BM412 EXH/BM412 EXH/BM422 EXH/BM422 EXH/BM432 EXHM442 Tuotevalintaoppaan ovikortin numero EXH => EN179 EXB => EN1125 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 7

8 ABLOY SÄHKÖLUKOT SÄHKÖLUKOT 1lehtiset umpiovet ja (2lehtiset pikasalvalla DF3000, passiiviovet < 500 mm) UMPIOVET ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** Vedin ja painiketoiminen sähkölukko. Vedin ja painiketoiminen sähkölukko. Vedin ja painiketoiminen sähkölukko. Käyttö ulko ja sisäovissa. Vedin ja painiketoiminen sähkölukko. KULUNVALVOTUT OVET: EM143; EL593 + CY037 EM144; EL593 + CY002 AIKAOHJATUT OVET: EM340; EL583 + CY001 EM343; EL581 + CY037 (jaettu kara) EXH505; EL593 + CY037 EXB505; PE590 + CY037 EM340; EL583 + CY001 EM343; EL581 + CY037 (jaettu kara) EM316; EL502 + CY001 EXH501; EL581 + CY037 EXB501; PE580 + CY037 EXH505; EL593 + CY037 EM143; EL593 + CY037 EM144; EL593 + CY002 EM340; EL583 + CY001 EM341; EL583 + CY002 EM342;EL583 + CY016 + CH020 EM343; EL581 + CY037 (jaettu kara) EXH501; EL581 + CY037 EXB501; PE580 + CY037 EXH505; EL593 + CY037 EXB505; PE590 + CY037 EM144; EL593 + CY002 EM344; EL583 + CY021 EM318; EL502 + CY016 EM341; EL583 + CY002 (sähköinen käyttöesto) EM342; EL583 + CY016 + CH020 (sähköinen käyttöesto) VALVOTUT OVET: 2398X; 4193X + CY002 + CH021 ME137X; 4193X + CY021 + CH021 Toiminnallinen koodi* 1 tai 2suuntainen kulunvalvonta (kv) tai aikaohjattu Onefit KULUNVALVOTUT OVET: Onefit EM143 EM144** AIKAOHJATUT OVET: EM340 EM343 EM143 EM144** EM340 EM144** EM344** EM318 EM341** EM342 VALVOTUT OVET: EM340 EM343 EM316 EM341** EM342 EM X ME137X EXIT käyttölukot* EN 179 EN 1125 EXH505 EXB505 EXH501 EXB501 EXH505 EXH501 EXB501 EN179 ja EN1125 standardi * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa ja kvovissa ovensuljin on pakollinen. 2kv ovissa ei suositella aukipitolaitetta. (paloovet)* DC240 + DC191 DC335 + DC190 DC335 + DC191 DC240 + DC191 DC330 + DC194 EXH505 EXB505 DC335 + DC190 sulkee oven. Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM120 EM121 EM122 EM120 EM121 EM122 EM120 EM121 EM122 EM120 EM121 EM122 Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero S721, S741, S861, S862, S1191, S1201, S1211 S1212 EXH/BS061 S431, S432, S561, S562, S981, S1012, S1011 EXH/BS021 EXH/BS061 S241, S242, S471, S472, S521, S522, S791, S792, S861, S862, S871, S872, S1211, S1212, S1221, S1222 EXH/BS021 EXH/BS061 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 8 S171, S172, S181, S182, S1121, S1122, S1161, S1162, S1171, S1172 S1141 S1142

9 ABLOY SÄHKÖLUKOT SÄHKÖLUKOT 1lehtiset profiiliovet ja (2lehtiset pikasalvalla DF3000, passiiviovet < 500 mm) PROFIILIOVET ULKOOVET SISÄOVET PALOOVET** VARAPOISTUMISTIET** Toiminnallinen koodi* Vedintoiminen sähkölukko. KULUNVALVOTUT OVET: EM217; EL490 + CY063 + CH014 EM416; EL402 + CY066 EM419; EL402 + CY080 AIKAOHJATUT OVET: EM213; EL490 + CY063 EM214; EL490 + CY065 EXH/B405; EL490 + CY063 AIKAOHJATUT: Vedin ja painiketoiminen sähkölukko. EM213; EL490 + CY063 EM214; EL490 + CY065 EM217; EL490 + CY063 + CH014 EM400; EL482 + CY066 EM401; EL482 + CY065 EM402; EL482 + CY066 + CH018 EM403; EL480 + CY063 (jaettu kara) EM417; EL402 + CY065 EM419; EL402 + CY080(työntölevy) EXH/B401; EL480 + CY063 EXH/B405; EL490 + CY063 Vedin ja painiketoiminen sähkölukko. EM213; EL490 + CY063 EM214; EL490 + CY065 EM217; EL490 + CY063 + CH014 EM400; EL482 + CY066 EM401; EL482 + CY065 EM402; EL482 + CY066 + CH018 EM403; EL480 + CY063 (jaettu kara) EXH/B401; EL480 + CY063 EXH/B405; EL490 + CY063 Käyttö ulko ja sisäovissa. Vedin ja painiketoiminen sähkölukko. EM214; EL490 + CY065 EM401; EL482 + CY065 (sähköinen käyttöesto) EM402; EL482 + CY066 + CH018 (sähköinen käyttöesto) EM418; EL402 + CY066 VALVOTUT OVET: 2239X; LC301X + CY065 + CH017 ME220X; LC301X + CY064 + CH017 1 tai 2suuntainen kulunvalvonta (kv) tai aikaohjattu EM213 EM214** KULUNVALVOTUT: EM213 EM214** EM217 EM417** EM213 EM214** EM217 EM214** EM401** EM402 EM418 VALVOTUT OVET: EXIT käyttölukot* EM217 EM416 EM419 EM400 EM401 EM402 EM403 EM419 EM400 EM401** EM402 EM X ME220X EN 179 EN 1125 EN179 ja EN1125 standardi EXH405 EXB405 EXP407 EXH401 EXB401 EXH401 EXB401 EXH405 EXB405 * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa ja kvovissa ovensuljin on pakollinen. 2kv ovissa ei suositella aukipitolaitetta. (paloovet)* sulkee oven. Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero DC240 + DC191 EXH405 EXB405 EXP407 DC335 + DC190 DC335 + DC191 DC240 + DC191 DC330 + DC194 DC335 + DC190 EM220 EM221 EM222 EM220 EM221 EM222 EM220 EM221 EM222 EM220 EM221 EM222 S831, S832, S841, S842, S951, S952, S991, S992, S1071, S1072, S1081, S1082, S1111 S831, S832, S841, S842, S941, S942, 951, S952, S971, S1021, S1022, S1071, S1072, S1081, S1082, EXH/BS111 EXH/BS151 EXPS181 EXH/BS151 EXPS181 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. S211, S212, S831, S832, S841, S842, S941, S942, S961, S962, S1071, S1072, S1081, S1082, S1091, S1092, S1101, S1102 EXH/BS111 EXH/BS151 S131, S132, S141, S142, S1001, S1031, S1032, S1041, S1042, S1131, S1132 S1151 S1152 9

10 ABLOY SÄHKÖLUKOT SÄHKÖLUKOT 2lehtiset EXIT umpiovet (passiiviovi > 500 mm) ULKOOVET ULKO JA SISÄOVET SISÄ JA PALOOVET** UMPIOVET AKTIIVIOVI PASSIIVIOVI AKTIIIVI PASSIIVIOVI AKTIIIVIOVI PASSIIVIOVI EXIT käyttölukot* Vedintoiminen sähkölukko. EXH/B555; PE592 + CY037 Sähköinen Oviautomatiikka molemmissa ovissa. EXH/B913; LE980 + PE951 + LE953 Mekaaninen molemmissa ovissa. EXH/B910; LE980 + LE981 + LE953 Vedintoiminen sähkölukko. Oviautomatiikka aktiiviovessa. EXH/B555; PE592 + CY037 Mekaaninen passiiviovessa. EXH/B910; LE980 + LE981 + LE953 Vedin tai painiketoiminen sähkölukko. EXH551; EL580 + CY037 EXB551; EL580 + CY037 EXH/B555; PE592 + CY037 Sähköinen Oviautomatiika molemmissa ovissa. Moottorilukko EXH/B913; LE980 + PE951 + LE953 Mekaaninen molemmissa ovissa. Solenoidilukko tai Moottorilukko EXH/B910; LE980 + LE981 + LE953 EN 179 EXH555 EXH913 EXH910 EXH555 EXH910 EXH551 EXH913 EXH910 EN179 standardi EXH555 EXIT käyttölukot* EN 1125 EXB555 EXB913 EXB910 EXB555 EXB910 EXB551 EXB913 EXB910 EN1125 standardi EXB555 / Oviautomatiikka* Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa ja kvovissa ovensuljin on pakollinen. Paloovet joissa oviautomatiikkaaa vaatii tahdistimen. Kts. Passiiviovi Oviautomatiikka DB022 pariovi koneisto DC250 2 kpl + FD461 FD101 varmistin DB001 + DB103 sis.vetolaite DB104 DC240 + C190 FD101 varmistin Kts. Passiiviovi Oviautomatiikka DA763 pariovikoneisto Tahdistin FD110/FD111 DC250 2 kpl + FD461 FD101 varmistin Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM120 EM120 EM120 Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero EXH => EN179 EXB => EN1125 EXH/BS192 (parioven mek.tahdistin, PE592) EXH/BS202 (DB pariovikoneisto, PE592) EXH/BS212 (DB ovikoneisto aktiiviovessa, PE592) EXH/BS222 (parioven mek.tahdistin, EL580) EXH/BS192 (parioven mek.tahdistin, PE592) EXH/BS232 (DA pariovikoneisto, PE592) *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 10

11 ABLOY SÄHKÖLUKOT SÄHKÖLUKOT 2lehtiset EXIT profiiliovet (passiiviovi > 500 mm) ULKOOVI ULKO JA SISÄOVI SISÄ JA PALOOVET** PROFIILIOVET AKTIIVIOVI PASSIIVIOVI AKTIIIVI PASSIIVIOVI AKTIIIVIOVI PASSIIVIOVI Vedintoiminen sähkölukko. EXH/B405; EL490 + CY063 Sähköinen Oviautomatiikka molemmissa ovissa. EXH/B903; LE930 + PE941 + LE943 Mekaaninen molemmissa ovissa. EXH/B900; LE930 + LE931 + LE943 Vedin tai painiketoiminen sähkölukko. Oviautomatiikka aktiiviovessa. EXH/B405; EL490 + CY063 Mekaaninen passiiviovessa. EXH/B900; LE930 + LE931 + LE943 Vedin tai painiketoiminen sähkölukko. EXH/B401; EL480 + CY063 EXH/B405; EL490 + CY063 Sähköinen Oviautomatiikka molemmissa ovissa. Moottorilukko EXH/B903; LE930 + PE941 + LE943 Mekaaninen molemmissa ovissa. Solenoidilukko tai Moottorilukko EXH/B900; LE930 + LE931 + LE943 EXIT käyttölukot* EN 179 EXH405 EXH903 EXH900 EXH405 EXH900 EXH401 EXH903 EXH900 EN179 standardi EXH405 EXIT käyttölukot* EN 1125 EXB405 EXB903 EXB900 EXB405 EXB900 EXB401 EXB903 EXB900 EN1125 standardi EXB405 / Oviautomatiikka* Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa ja kvovissa ovensuljin on pakollinen. Paloovet joissa oviautomatiikkaaa vaatii tahdistimen. Kts. Passiiviovi DC250 2kpl + FD461 FD101 varmistin DB001 + DB103 sis. vetolaite DC240 + DC190 FD101 varmistin Kts. Passiiviovi Oviautomatiikka DB022 pariovikoneisto Oviautomatiikka DA763 pariovikoneisto Tahdistin FD110/FD111 DC250 2kpl + FD461 FD101 varmistin Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM220 EM220 EM220 Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero EXH => EN179 EXB => EN1125 EXH/BS242 (parioven mek.tahdistin, EL490) EXH/BS252 (DB pariovikoneisto, EL490) EXH/BS262 (DB ovikoneisto aktiiviovessa, EL490) EXH/BS272 (parioven mek.tahdistin, EL480) EXH/BS242 (parioven mek.tahdistin, EL490) EXH/BS282 (DA pariovikoneisto, EL490) *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 11

12 ABLOY OVIAUTOMATIIKKA OVIAUTOMATIIKKA 1lehtiset umpiovet UMPIOVET ULKOOVET SISÄOVET PALOOVET** Vedintoiminen sähkölukko jossa sisäpuolen painike toimii aina. EM143; EL593 + CY037 EXH505; EL593 + CY037 Vedintoiminen sähkölukko jossa sisäpuolen painike toimii aina. EM143; EL593 + CY037 EXH505; EL593 + CY037 Vedintoiminen sähkölukko jossa sisäpuolen painike toimii aina. EM143; EL593 + CY037 EXH505; EL593 + CY037 moottorilukot* Onefit EM143 EXH505 EM143 EXH505 EM143 EXH505 Oviautomatiikka* Huom! Oviautomatiikka valitaan ovipainon, käytön ja olosuhteiden mukaan. DA kg/ 1000 mm DB kg/ 1600 mm DA kg/ 1000 mm DA kg/ 1000 mm DB kg/ 1600 mm DA430 + DC190 ma. 80 kg Oviautomatiikka* Oven tulee sulkeutua (paloovet) DA kg/ 1000 mm DA kg/ 1000 mm DB kg/ 1600 mm DA kg/ 1000 mm Akku varmennus DA kg/ 1000 mm DB kg/ 1600 mm Muut yhteiset varusteet* Oviympäristökohtaisesti tarkitettava turvaja impulssilaitteet. Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kyynärkytkin DA034 Kääntöovisensori DA001 Savunilmaisin FD600 Kääntöovisensori DA001 Savunilmaisin FD600 Kääntöovisensori DA001 Savunilmaisin FD600 Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM120 EM121 EM122 EM120 EM121 EM122 EM120 EM121 EM122 Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero DA5A1 DA5C1 DA7A1 DA11A1 DA7C1 DA11C1 DA7A1 DA11A1 DA7C1 DA11C1 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 12

13 ABLOY OVIAUTOMATIIKKA OVIAUTOMATIIKKA 1lehtiset profiiliovet PROFIILIOVET ULKOOVET SISÄOVET PALOOVET** Vedintoiminen sähkölukko jossa sisäpuolen painike toimii aina. EM213; EL490 + CY063 EXH405; EL490+CY063 Vedintoiminen sähkölukko jossa sisäpuolen painike toimii aina. EM213; EL490 + CY063 EXH405; EL490+CY063 Vedintoiminen sähkölukko jossa sisäpuolen painike toimii aina. EM213; EL490 + CY063 EXH405; EL490+CY063 moottorilukot* EM213 EXH405 EM213 EXH405 EM213 EXH405 Oviautomatiikka* Huom! Oviautomatiikka valitaan ovipainon, käytön ja olosuhteiden mukaan. DA kg/ 1000 mm DB kg/ 1600 mm DA kg/ 1000 mm DA kg/ 1000 mm DB kg/ 1600 mm DA430 + DC190 ma. 80 kg Oviautomatiikka* Oven tulee sulkeutua (paloovet) DA kg/ 1000 mm DA kg/ 1000 mm DB kg/ 1600 mm DA kg/ 1000 mm Akku varmennus DA kg/ 1000 mm DB kg/ 1600 mm Muut yhteiset varusteet* Oviympäristökohtaisesti tarkitettava turvaja impulssilaitteet. Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kääntöovisensori DA001 Kyynärkytkin DA034 Kyynärkytkin DA034 Kääntöovisensori DA001 Savunilmaisin FD600 Kääntöovisensori DA001 Savunilmaisin FD600 Kääntöovisensori DA001 Savunilmaisin FD600 Varmuuslukko** Varmuuslukon ohjaus sovittava aina paikallisen paloviranomaisen kanssa. Suositellaan suojeluehdon mukaisiin rajaoviin. EM220 EM221 EM222 EM220 EM221 EM222 EM220 EM221 EM222 Mahdolliset ovikortit Tuotevalintaoppaan ovikortin numero DA1A1 DA1C1 DA3A1 DA10A1 DA3C1 DA10C1 DA3A1 DA10A1 DA3C1 DA10C1 *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 13

14 ABLOY PALONSULKUJÄRJESTELMÄ PALONSULKUJÄRJESTELMÄT 1lehtiset umpi ja profiiliovet CE hyväksytyt tuotteet palooviratkaisuihin EN1154, EN1155, EN1158 FD460 Yksilehtinen ovi sähkömek. aukipitolaitteella (sis. vetolaitteen) FD440 Yksilehtinen ovi freeswing (vapaakäyttötoiminto) (oven normaali toiminta kuten ovi ilman ovensuljinta, lisäksi ovi sulkeutuu palohälytyksen/sulkeutumisimpulssin jälkeen) Yksilehtinen ovi seinämagneetilla Ovet sulkeutuvat ja salpautuvat palohälytyksen / sähkökatkon sattuessa** FD460 FD440 FD499 (työntävä vetolaite) FD440 FD494 (liukuvetolaite) Umpi vai Profiiliovi* Onefit UMPIOVI PROFIILIOVI Onefit UMPIOVI PROFIILIOVI Onefit UMPIOVI PROFIILIOVI 2590; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY ; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY ; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY066 Palonsulkujärjestelmä voidaan toteuttaa myös palooveen soveltuvilla sähkölukoilla. * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. DC250 < 120kg, ma leveys 1400 mm DC240 + vetolaite DC199 < 120kg, ma leveys 1400 mm DC330 < 80kg, ma leveys 1100 mm DC247 + vetolaite DC197 < 160kg, ma leveys 1600 mm Kytkentä kiinteistön paloilmoitinjärjestelmään Ovensulkupainike 7463 Laukaisukeskus 7400 Ovensulkupainike 7463 Kytkentärasia FD140 (ovilehtiasennus) Laukaisukeskus 7400 Seinämagneetti 7438/7439 Ovensulkupainike 7463 Laukaisukeskus 7400 Lisävarusteet, valitaan tarpeen mukaan* Käyttökohteet Mahdolliset ovikortit Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Ovensulkupainike 7463 Ovea pidetään auki päivittäisessä käytössä: Palvelutalot, sairaalat Liikuntarajoitteisten henkilöiden huoneet Koulut, päiväkodit Kytkentärasia FD140 (ovilehtiasennus) Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Ovensulkupainike 7463 Ovea halutaan avata/ sulkea kevyesti päivittäisessä käytössä: Palvelutalot, sairaalat Liikuntarajoitteisten henkilöiden huoneet Koulut, päiväkodit Lisävarusteet, valitaan tarpeen mukaan* Kytkentä paikallisiin paloilmoitinjärjestelmiin Tuotevalintaoppaan ovikortin numero *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 14 FD11A1 FD11B1 FD10A1 FD10B1 Seinämagneetti 7438/7439 Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Ovensulkupainike 7463 Ovea pidetään auki päivittäisessä käytössä: Raskaat ovet Teollisuusovet Lastaus ja jätetilojen paloovet

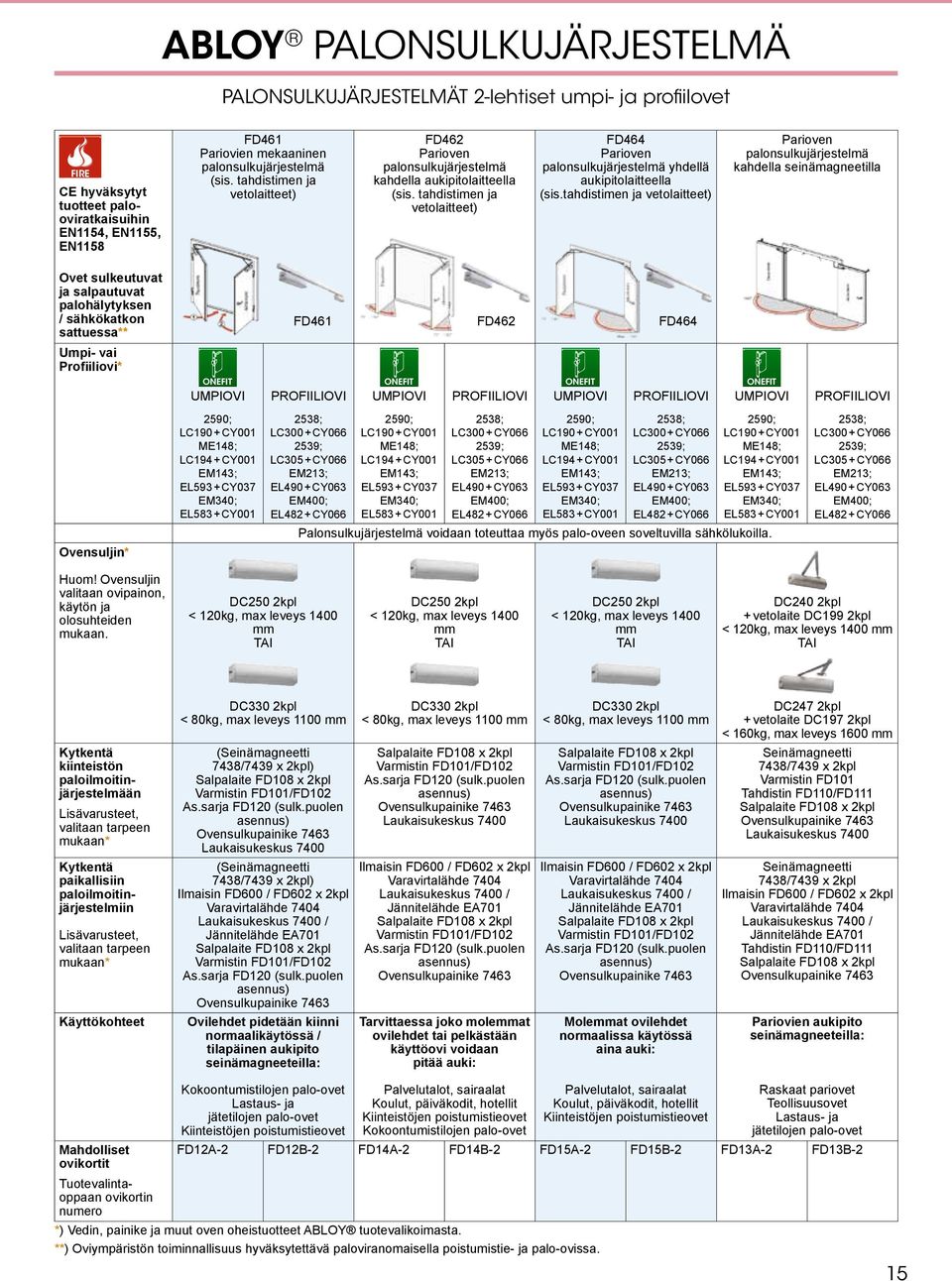

15 ABLOY PALONSULKUJÄRJESTELMÄ PALONSULKUJÄRJESTELMÄT 2lehtiset umpi ja profiilovet CE hyväksytyt tuotteet palooviratkaisuihin EN1154, EN1155, EN1158 FD461 Pariovien mekaaninen palonsulkujärjestelmä (sis. tahdistimen ja vetolaitteet) FD462 Parioven palonsulkujärjestelmä kahdella aukipitolaitteella (sis. tahdistimen ja vetolaitteet) FD464 Parioven palonsulkujärjestelmä yhdellä aukipitolaitteella (sis.tahdistimen ja vetolaitteet) Parioven palonsulkujärjestelmä kahdella seinämagneetilla Ovet sulkeutuvat ja salpautuvat palohälytyksen / sähkökatkon sattuessa** FD461 FD462 FD464 Umpi vai Profiiliovi* Onefit UMPIOVI PROFIILIOVI Onefit UMPIOVI PROFIILIOVI Onefit UMPIOVI PROFIILIOVI Onefit UMPIOVI PROFIILIOVI 2590; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY ; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY ; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY ; LC190 + CY001 ME148; LC194 + CY001 EM143; EL593 + CY037 EM340; EL583 + CY ; LC300 + CY ; LC305 + CY066 EM213; EL490 + CY063 EM400; EL482 + CY066 Palonsulkujärjestelmä voidaan toteuttaa myös palooveen soveltuvilla sähkölukoilla. * Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. DC250 2kpl < 120kg, ma leveys 1400 mm DC250 2kpl < 120kg, ma leveys 1400 mm DC250 2kpl < 120kg, ma leveys 1400 mm DC240 2kpl + vetolaite DC199 2kpl < 120kg, ma leveys 1400 mm Kytkentä kiinteistön paloilmoitinjärjestelmään Lisävarusteet, valitaan tarpeen mukaan* Lisävarusteet, valitaan tarpeen mukaan* Käyttökohteet DC330 2kpl < 80kg, ma leveys 1100 mm (Seinämagneetti 7438/7439 2kpl) Salpalaite FD108 2kpl Varmistin FD101/FD102 As.sarja FD120 (sulk.puolen asennus) Ovensulkupainike 7463 Laukaisukeskus 7400 (Seinämagneetti 7438/7439 2kpl) Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Salpalaite FD108 2kpl Varmistin FD101/FD102 As.sarja FD120 (sulk.puolen asennus) Ovensulkupainike 7463 Ovilehdet pidetään kiinni normaalikäytössä / tilapäinen aukipito seinämagneeteilla: DC330 2kpl < 80kg, ma leveys 1100 mm Salpalaite FD108 2kpl Varmistin FD101/FD102 As.sarja FD120 (sulk.puolen asennus) Ovensulkupainike 7463 Laukaisukeskus 7400 Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Salpalaite FD108 2kpl Varmistin FD101/FD102 As.sarja FD120 (sulk.puolen asennus) Ovensulkupainike 7463 Tarvittaessa joko molemmat ovilehdet tai pelkästään käyttöovi voidaan pitää auki: DC330 2kpl < 80kg, ma leveys 1100 mm Salpalaite FD108 2kpl Varmistin FD101/FD102 As.sarja FD120 (sulk.puolen asennus) Ovensulkupainike 7463 Laukaisukeskus 7400 Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Salpalaite FD108 2kpl Varmistin FD101/FD102 As.sarja FD120 (sulk.puolen asennus) Ovensulkupainike 7463 Molemmat ovilehdet normaalissa käytössä aina auki: DC247 2kpl + vetolaite DC197 2kpl < 160kg, ma leveys 1600 mm Seinämagneetti 7438/7439 2kpl Varmistin FD101 Tahdistin FD110/FD111 Salpalaite FD108 2kpl Ovensulkupainike 7463 Laukaisukeskus 7400 Seinämagneetti 7438/7439 2kpl Ilmaisin FD600 / FD602 2kpl Varavirtalähde 7404 Laukaisukeskus 7400 / Jännitelähde EA701 Tahdistin FD110/FD111 Salpalaite FD108 2kpl Ovensulkupainike 7463 Pariovien aukipito seinämagneeteilla: Kokoontumistilojen paloovet Lastaus ja jätetilojen paloovet Kiinteistöjen poistumistieovet Palvelutalot, sairaalat Koulut, päiväkodit, hotellit Kiinteistöjen poistumistieovet Kokoontumistilojen paloovet Palvelutalot, sairaalat Koulut, päiväkodit, hotellit Kiinteistöjen poistumistieovet Raskaat pariovet Teollisuusovet Lastaus ja jätetilojen paloovet Kytkentä paikallisiin paloilmoitinjärjestelmiin Mahdolliset FD12A2 FD12B2 FD14A2 FD14B2 FD15A2 FD15B2 FD13A2 FD13B2 ovikortit Tuotevalintaoppaan ovikortin numero *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 15

16 ABLOY OPTIMA OPTIMA MEKAANINEN 1lehtiset umpi ja profiiliovet ULKO, SISÄ JA PALOOVET** Kulunvalvontajärjestelmä STAND ALONE (STDA) Oikeuksia muokataan/ lisätään/poistetaan ohjelmointikortin avulla. OFFLINE (OFFLINE) Hallinta on helppoa ohjelmiston ja ohjelmointilaitteen avulla. Kulkurekisteri ja muutokset kulkuoikeuksiin luetaan ja viedään oville ohjelmointilaitteella. UPDATE ON CARD (UOC) Rajattu etähallintamahdollisuus. Käyttäjätunnisteen avulla ohjelmointimuutokset lukijoille. WIRELESS (WIRE) Täydellinen etähallintamahdollisuus. Tehdyt muutokset siirtyvät automaattisesti. UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI Avainpesällä* OP011 + OP4193 OP011 + OP193 OP021 + OP4193 OP021 + OP193 OP021 + OP4193 OP021 + OP193 OP031 + OP4193 OP031 + OP193 Ilman avainpesää* OP OP4193 OP OP193 OP OP301F OP OP4193 OP OP193 OP OP301F OP OP4193 OP OP193 OP OP301F OP OP4193 OP OP193 OP OP301F Nuppilukija* pintalukkoihin käy myös sisäoviin OP RI211 (ei palooviin) OP RI213 OP RI211 (ei palooviin) OP RI213 OP RI211 (ei palooviin) OP RI213 OP RI211 (ei palooviin) OP RI213 Hissilukija Asennus hissin sisälle. Relekortti asennetaan hissitoimittajan osoittamaan paikkaan OP102 lisärelekortti yli 8 krs OP102 lisärelekortti yli 8 krs OP102 lisärelekortti yli 8 krs Hallinnointipaketit OP400 (Sisältää: Varavirtalähde, ohjelmointikortti, 24 kpl käyttäjäkortteja) OP431 (Sisältää: Ohjelmointiavain, USB muistitikku (sis. ohjelmiston sekä lisenssin), 50 kpl käyttäjäkortteja, lukijoiden ohjelmontilaite, korttien ohjelmointilaite, kaapelit, virtalähde) OP432 (Sisältää: Ohjelmointiavain, USB muistitikku (sis. ohjelmiston sekä lisenssin), 50 kpl käyttäjäkortteja, lukijoiden ohjelmontilaite, korttien ohjelmointilaite, kaapelit, virtalähde) OP433 (Sisältää: Ohjelmointiavain, USB muistitikku (sis. ohjelmiston sekä lisenssin), 50 kpl käyttäjäkortteja, lukijoiden ohjelmontilaite, korttien ohjelmointilaite, kaapelit, virtalähde) * Kts. /piilosuljin esite Kts. /piilosuljin esite Kts. /piilosuljin esite Kts. /piilosuljin esite Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa oven tulee sulkeutua. Käyttökohteet Pienet toimistot ja liiketilat Alle 10 ovea ja alle 50 käyttäjää. Kulunseuranta ei mahdollinen Asuntoosakeyhtiöt, toimistot ja liiketilat. Kohteet joissa on vähän kulkuoikeus muutoksia Kulkurekisteri tarvittaessa Vuokratalot, liiketilat ja toimistot. Kohteet joissa on paljon kulkuoikeusmuutoksia ja halutaan seurata tarkemmin käyttäjien liikkumista. Hoiva ja palvelutalot ja toimistot. Kohteet joissa tarvitaan reaaliaikaista kulkuoikeuksien muokkausta ja kulkurekisteriä. Mahdolliset ovikortit OPTIMA ovikortin numero *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 16

17 ABLOY OPTIMA OPTIMA SÄHKÖINEN 1lehtiset umpi ja profiiliovet ULKO, VAKUUTUSRAJA, SISÄ JA PALOOVET** Kulunvalvontajärjestelmä STAND ALONE (STDA) Oikeuksia muokataan/ lisätään/poistetaan ohjelmointikortin avulla. OFFLINE (OFFLINE) Hallinta on helppoa ohjelmiston ja ohjelmointilaitteen avulla. Kulkurekisteri ja muutokset kulkuoikeuksiin luetaan ja viedään oville ohjelmointilaitteella. UPDATE ON CARD (UOC) Rajattu etähallintamahdollisuus. Käyttäjätunnisteen avulla ohjelmointimuutokset lukijoille. WIRELESS (WIRE) Täydellinen etähallintamahdollisuus. Tehdyt muutokset siirtyvät automaattisesti. UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI UMPIOVI PROFIILIOVI Toiminnallinen koodi* Sopiva sähkölukko ABLOY tuotevalikoimasta. Umpiovi paristokäyttöiset* sisä ja ulkooviin OP300 + BL581* + CY037 OP300 + BL583* + CY001 OP300 + BL581* + CY037 OP300 + BL583* + CY001 OP300 + BL581* + CY037 OP300 + BL583* + CY001 Updater lukija OP200 (päivittää kortin ja avaa oven) Lukija Näppäimellinen lukija OP101 näppäimetön lukija OP100 Näppäimellinen lukija OP101 näppäimetön lukija OP100 Näppäimellinen lukija OP101 näppäimetön lukija OP100 Näppäimellinen lukija OP101 näppäimetön lukija OP100 Hissilukija Asennus hissin sisälle. Relekortti asennetaan hissitoimittajan osoittamaan paikkaan OP102 lisärelekortti yli 8 krs OP102 lisärelekortti yli 8 krs OP102 lisärelekortti yli 8 krs Hallinnointipaketit OP400 (Sisältää: Varavirtalähde, ohjelmointikortti, 24 kpl käyttäjäkortteja) OP431 (Sisältää: Ohjelmointiavain, USB muistitikku (sis. ohjelmiston sekä lisenssin), 50 kpl käyttäjäkortteja, lukijoiden ohjelmontilaite, korttien ohjelmointilaite, kaapelit, virtalähde) OP432 (Sisältää: Ohjelmointiavain, USB muistitikku (sis. ohjelmiston sekä lisenssin), 50 kpl käyttäjäkortteja, lukijoiden ohjelmontilaite, korttien ohjelmointilaite, kaapelit, virtalähde) OP433 (Sisältää: Ohjelmointiavain, USB muistitikku (sis. ohjelmiston sekä lisenssin), 50 kpl käyttäjäkortteja, lukijoiden ohjelmontilaite, korttien ohjelmointilaite, kaapelit, virtalähde) * Kts. /piilosuljin esite Kts. /piilosuljin esite Kts. /piilosuljin esite Kts. /piilosuljin esite Huom! valitaan ovipainon, käytön ja olosuhteiden mukaan. Paloovissa oven tulee sulkeutua. Käyttökohteet Pienet toimistot ja liiketilat Alle 10 ovea ja alle 50 käyttäjää. Kulunseuranta ei mahdollinen Asuntoosakeyhtiöt, toimistot ja liiketilat. Kohteet joissa on vähän kulkuoikeus muutoksia Kulkurekisteri tarvittaessa Vuokratalot, liiketilat ja toimistot. Kohteet joissa on paljon kulkuoikeusmuutoksia ja halutaan seurata tarkemmin käyttäjien liikkumista. Hoiva ja palvelutalot ja toimistot. Kohteet joissa tarvitaan reaaliaikaista kulkuoikeuksien muokkausta ja kulkurekisteriä. Mahdolliset ovikortit OPTIMA ovikortin numero *) Vedin, painike ja muut oven oheistuotteet ABLOY tuotevalikoimasta. **) Oviympäristön toiminnallisuus hyväksytettävä paloviranomaisella poistumistie ja paloovissa. 17

18 ABLOY OVENSULJIN TUOTEVAIHTOEHTOJEN SUOSITUKSET Tuotteet Kuvaus Ulkoovet Pikavalintaoppaan Oviympäristöt ABLOY OVENSULKIMIEN AVAUTUMISKULMAT ABLOY PALONSULKUJÄRJESTELMIEN AVAUTUMISKULMAT Sisäovet Paloovet Varapoistumistiet DC240AJ DC190 Vetolaite (irrotettava nivel) ma. 120 kg ja leveys 1400 mm DC240AJ + SH DC190 Vetolaite (irrotettava nivel) ma. 120 kg ja leveys 1400 mm DC240AJ DC191 Aukipitolaite ma. 120 kg ja leveys 1400 mm DC240AJ DC199 Vetolaite (lukittu nivel) ma. 120 kg ja leveys 1400 mm DC247AJ DC197 Vetolaite (vahvennettu) ma. 160 kg ja leveys 1600 mm DC250AJ DC194* Liukuvetolaite ma. 120 kg ja leveys 1400 mm DC250AJ + SH DC194* Liukuvetolaite ma. 120 kg ja leveys 1400 mm DC330 DC194* Liukuvetolaite ma. 80 kg ja leveys 1100 mm DC335AJ DC190 Vetolaite (irrotettava nivel) ma. 100 kg ja leveys 1250 mm DC335AJ + SH DC190 Vetolaite (irrotettava nivel) ma. 100 kg ja leveys 1250 mm DC335AJ DC191 Aukipitolaite ma. 100 kg ja leveys 1250 mm DC335AJ DC199 Vetolaite (lukittu nivel) ma. 100 kg ja leveys 1250 mm DC840 DC892 PiilosuljinLiukuvetolaite (pieni) ma. 80 kg ja leveys 1100 mm DC840 DC893* PiilosuljinLiukuvetolaite ma. 80 kg ja leveys 1100 mm DC860 DC892 PiilosuljinLiukuvetolaite (pieni) ma. 100 kg ja leveys 1250 mm DC860 DC893* PiilosuljinLiukuvetolaite ma. 100 kg ja leveys 1250 mm *) DC152 aukipitomekanismi ja DC153 avausvaimennin mahdollisia DC194 kanssa Huom. ta valitessa tarkistettava ovirakenne. Ulkoovissa suositellaan sulkimet asennettavaksi lämpimälle puolelle. AJ=Avautusmisjarru, SH= Sulkeutumishidastin Karmiin asennus Oveen asennus Tuotteet Avautumispuoli Sulkeutumispuoli Avautumispuoli Sulkeutumispuoli ENluokka DC240 DC190 Ma. 180 Ma DC240 DC191 Ma. 180 Ma DC240 DC194 Ma. 180 Ma. 120 Ma DC240 DC199 Ma. 180 Ma DC247 DC197 Ma. 180 Ma DC250 DC194 Ma. 170 Ma. 120 Ma. 170 Ma DC330 DC194 Ma. 170 Ma. 120 Ma. 170 Ma DC335 DC190 Ma. 180 Ma DC335 DC191 Ma. 180 Ma DC335 DC199 Ma. 180 Ma DC840 DC892 Ma. 120 Ma. 120 Ma. 120 Ma DC840 DC893 Ma. 120 Ma. 120 Ma. 120 Ma DC860 DC892 Ma. 120 Ma. 120 Ma. 120 Ma DC860 DC893 Ma. 120 Ma. 120 Ma. 120 Ma Tuotteet Kuvaus Karmiin asennus Avautumispuoli Sulkeutumispuoli Avautumispuoli FD440+FD494 Liukuvetolaite Free Swing toiminto Min. 70 Min. 70 FD440+FD499 Vetolaite Free Swing toiminto Min. 70 Min. 70 Oveen asennus Sulkeutumispuoli FD460 Sähkömekaaninen aukipitolaite FD461 Mekaaninen parioven tahdistin Ma 180 Ma 180 FD110/FD111 Mekaaninen parioven tahdistin Ma 180 Ma 180 Sähkömekaaninen aukipitolaite FD462 pariovelle Ma 180 Ma 180 Sähkömekaaninen aukipitotoiminta Aktiiviovi ma. 150 Aktiiviovi ma. 150 FD464 vain toisessa ovessa Passiiviovi Passiiviovi *) Paloovissa minimiluokitus on EN3. Huom. ENluokka* Huom. ma. 80 kg ja leveys 1100 mm 34 ma. 120 kg ja leveys 1400 mm 26 ma. 120 kg ja leveys 1400 mm 36 ma. 120 kg ja leveys mm ma. 160 kg ja leveys 3 m ma. 120 kg ja leveys mm 36 ma. 120 kg ja leveys mm 36 18

19 ABLOY KÄÄNTÖOVIKONEISTOJEN PAKETTIKOODIT Pakettikoodi Koneisto Vetolaite Asennuslevy Oviaukon koko Huom. DA720 DA460 DA147 (työntävä) DA103 ma. 125 kg ja lev. 1 m DA723 DA461 DA147 (työntävä) DA104 ma. 125 kg ja lev. 1 m DB071 DB001 DB104 (työntävä) DB103 ma. 250 kg ja lev mm DB072 DB002 DB105 (liukuvetolaite) DB103 ma. 100 kg ja lev mm DA762 DA460 2 * DA mm ma. 125 kg ja lev. 1 m DA763 DA461 2 * * mm ma. 125 kg ja lev. 1 m DB022 *) Tilattava erikseen. Aktiivi ja passiivioven koneisto * Määrämittainen kiinnityslevy mm ABLOY ONEFIT TUOTEVAIHTOEHTOJEN SUOSITUKSET Lukkorunko Ulkoovet Sisäovet Paloovet Varapoistumistiet Takalukitus* Vedin vai painiketoiminen LC102 painike EXIT EN1179/ EN1125 LE180 painike LE184 a vedin LE185 vedin LC190 painike LC193 a vedin LC194 a vedin LC195 a vedin LC197 vedin LC290 painike LC291 painike LC960 vedin EL581 a painike EL583 a painike BL581 a painike BL583 a painike EL593 a vedin EN12209/ EN14846 EN12209 EN14846 OP193 a vedin EN12209 *) = Päivä/Yö asento, a= Automaattinen ja = Ei takalukitustilaa ABLOY PUOMI TUOTEVAIHTOEHTOJEN SUOSITUKSET Puomit Ulkopuolinen painike/ vedin Umpi/profiiliovi Raakaaine Pintakäsittely EXIT EN1125 PBE001 painike umpi ja profiiliovet Rt CR, HCR, HN PBE002 vedin umpiovi Rt CR, HCR, HN PBE003 vedin profiiliovi Rt CR, HCR, HN 19

20 ABLOY PAINIKE TUOTEVAIHTOEHTOJEN SUOSITUKSET PIKAVALINTA OPPAAN OVIYMPÄRISTÖT PAINIKEPARIT KILVET SISÄPUOLEN PUOLIPAINIKKEET*** ULKOPUOLEN PUOLIPAINIKKEET**** Tuotteet Ulkoovet Sisäovet Umpiovi Profiiliovi Umpiovi Profiiliovi Umpiovi Profiiliovi EXIT EN AALTO AKATEMIA CLASSICO CONSUL DOMUS DOORA DUETTO ENTER 10* 001 EXO 28* 001 FORUM / FORUM 4* INOXI INOXI INOXI INOXI / INOXI 319K 002/ INOXI 319S INOXI 319SS INOXI 319ST INTERIA INTERIA 19* 001 JOUSI KYYNÄRPAINIKE MINNEA ONCUT PARLAMENT PARLAMENT POHJOLA POLAR 6 002/ POLARITA 16* 001 PRESTO PRESTO 316S PRESTO 316SS PRESTO / PRIME PRIME 15* PRIME 15/ Pikkupainike 316XS STRATO / *) ZN (sinkki) vain sisäoviin ***) toimitetaan sisäpuolen painikkeena, ulkopuolen peitekilven kanssa HUOM! Palooviin: Painikkeet messinki / Rt ja kilvet messinki / Rt. 20

21 ABLOY PAINIKE TUOTEVAIHTOEHTOJEN PINTAKÄSITTELYT PINTAKÄSITTELYT Tuotteet CR HCR KILA HA APR JVA AHO JMU RT ACTV ACTH ACTS AALTO 1 AKATEMIA 133 CLASSICO 9 CONSUL 110 DOMUS 12 DOORA 17 DUETTO 8 ENTER 10* EXO 28* FORUM 4 FORUM 4* INOXI 21 INOXI 23 INOXI 24 INOXI 319 INOXI 319K INOXI 319S INOXI 319SS INOXI 319ST INTERIA 19 INTERIA 19* JOUSI 25 KYYNÄRPAINIKE 29 MINNEA 26** ONCUT 5 PARLAMENT 2 PARLAMENT 22 POHJOLA 27 POLAR 6 POLARITA 16* PRESTO 316 PRESTO 316S PRESTO 316SS PRESTO 320 PRIME 15 PRIME 15* PRIME 15/26 Pikkupainike 316XS STRATO 13 *) ZN (sinkki) vain sisäoviin HUOM! Palooviin: Painikkeet messinki / Rt ja kilvet messinki / Rt. 21

22 ABLOY VEDIN TUOTEVAIHTOEHTOJEN SUOSITUKSET VEDINTYYPPI PIKAVALINTAOPPAAN OVIYMPÄRISTÖT PITUUS mm Ulkoovet Sisäovet Paloovet Varapoistumistiet PRESTO 137 K/LK PRESTO 138 K/LK PARLAMENT 210 *) K/LK PARLAMENT 216 *) K/LK PARLAMENT 220 *) K/LK ERGO 325 K/LK ERGO 326 K/LK FORMA 340 K/LK FORMA 343 K/LK INOXI 137 K/LK INOXI 137s K/LK INOXI 138 K/LK INOXI 138s K/LK INOXI 291 K/LK INOXI 291s K/LK INOXI 750 K/LK DP 148 *) K/LK DP136 (kyynärvedin) K/LK DP1475 *) K/LK DP139 (tukivedin) K DP130 (lankavedin) R DP131 (lankavedin) R DP 116R R DP 117K K DP118LK K/LK PARLAMENT K/LK *) Saatavilla erikoismitoilla. **) R= pintakiinnitys ruuvilla, K= yksipuoleisen vetimen läpikiinnitys ja LK= vedinparin läpikiinnitys Mittatilaus Kiinnitys** ABLOY AVAINJÄRJESTELMÄT SUOSITUSMALLI ABLOY CLASSIC ABLOY SENTO ABLOY SENTO+OPTIMA ABLOY PROTEC2 ABLOY PROTEC2 CLIQ Omakotitalo ulkoovet, varasto, autotalli soutuvene, vaja Rivitalo Kerrostalo pienet* isot* Oppilaitos pienet* isot* Liikekiinteistö pienet* isot* Toimistorakennus pienet* isot* Teollisuusrakennus pienet* isot* Sairaala *) Pienet lukostot <60 erilaista avainta yleisavaimen lisäksi ja isot lukostot >60 erilaista avainta yleisavaimen lisäksi. 22
