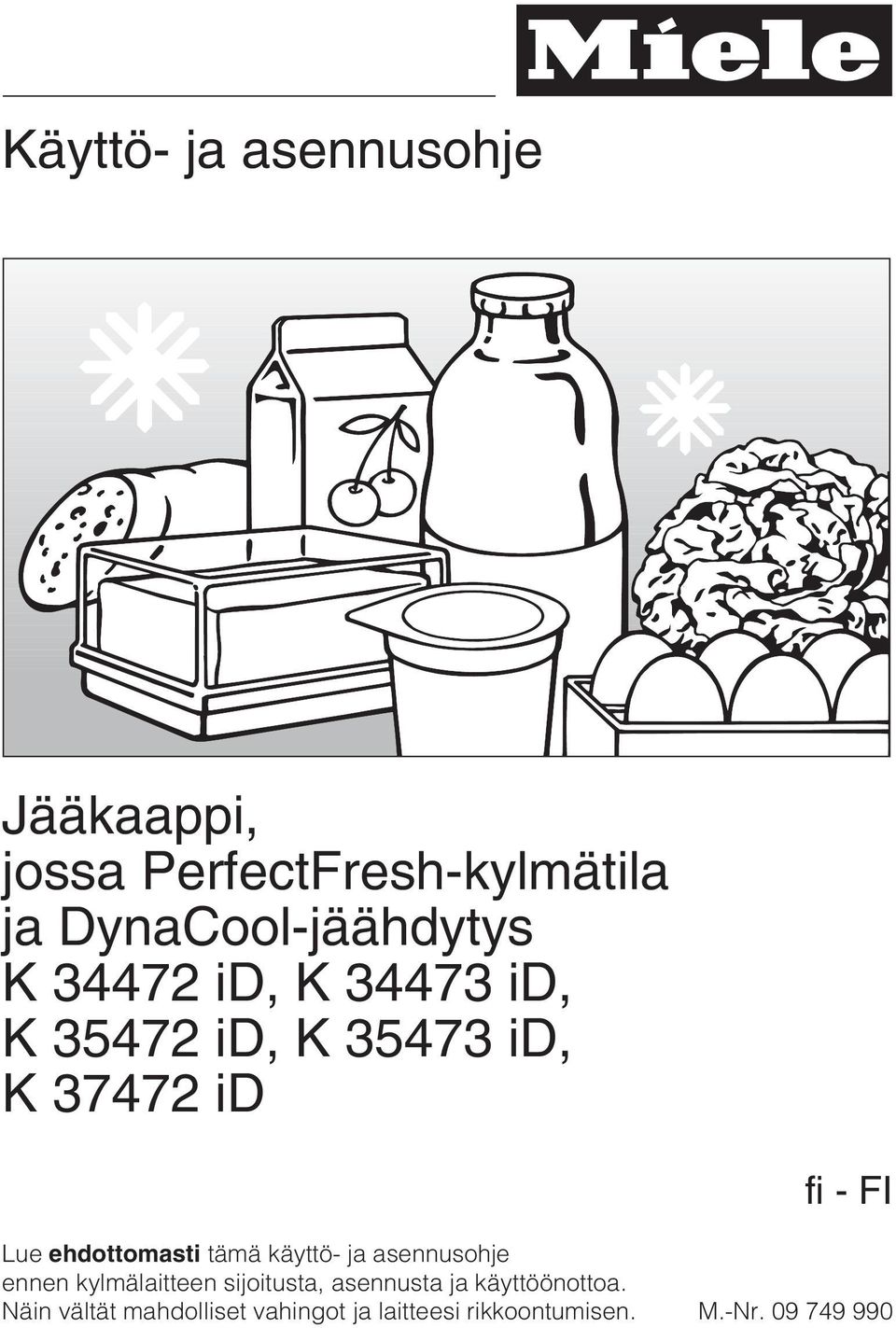

1 Käyttö- ja asennusohje Jääkaappi, jossa PerfectFresh-kylmätila ja DynaCool-jäähdytys K id, K id, K id, K id, K id fi-fi Lue ehdottomasti tämä käyttö- ja asennusohje ennen kylmälaitteen sijoitusta, asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. M.-Nr

2 Sisällysluettelo Laitteen osat....4 Erikseen ostettavat lisävarusteet...7 Pulloteline...7 Pidä huolta ympäristöstäsi...8 Tärkeitä turvallisuusohjeita...9 Miten voit säästää energiaa?...17 Laitteen käynnistys ja kytkeminen pois päältä...19 Laitteen käyttö...20 Laitteen käynnistys...20 Laitteen kytkeminen pois päältä...20 Kun haluat ottaa laitteen pois käytöstä...20 Oikea lämpötila jääkaapissa ja PerfectFresh-kylmätilassa Automaattinen lämpötilan tasaaminen (DynaCool)...21 Lämpötilan näyttö...21 Lämpötilan säätäminen...22 PerfectFresh-kylmätilan lämpötilan säätäminen...23 Pikajäähdytys...24 Ovihälytin...25 Hälytysäänen vaientaminen kesken hälytyksen...25 Asetuksen muuttaminen...26 Lukitus...26 Merkkiäänet...27 Näytön kirkkauden muuttaminen...28 Sapattitila...29 Elintarvikkeiden säilytys jääkaapissa...31 Erilaiset lämpötila-alueet...31 Kylmälle arat elintarvikkeet...32 Ota seuraava huomioon jo elintarvikkeita ostaessasi...32 Säilytä elintarvikkeita oikein...32 Elintarvikkeiden säilytys PerfectFresh-kylmätilassa...33 Kuiva lokero,...34 Kostea lokero,, Ilmankosteutta ei lisätty,...34 Lisätty ilmankosteus....34

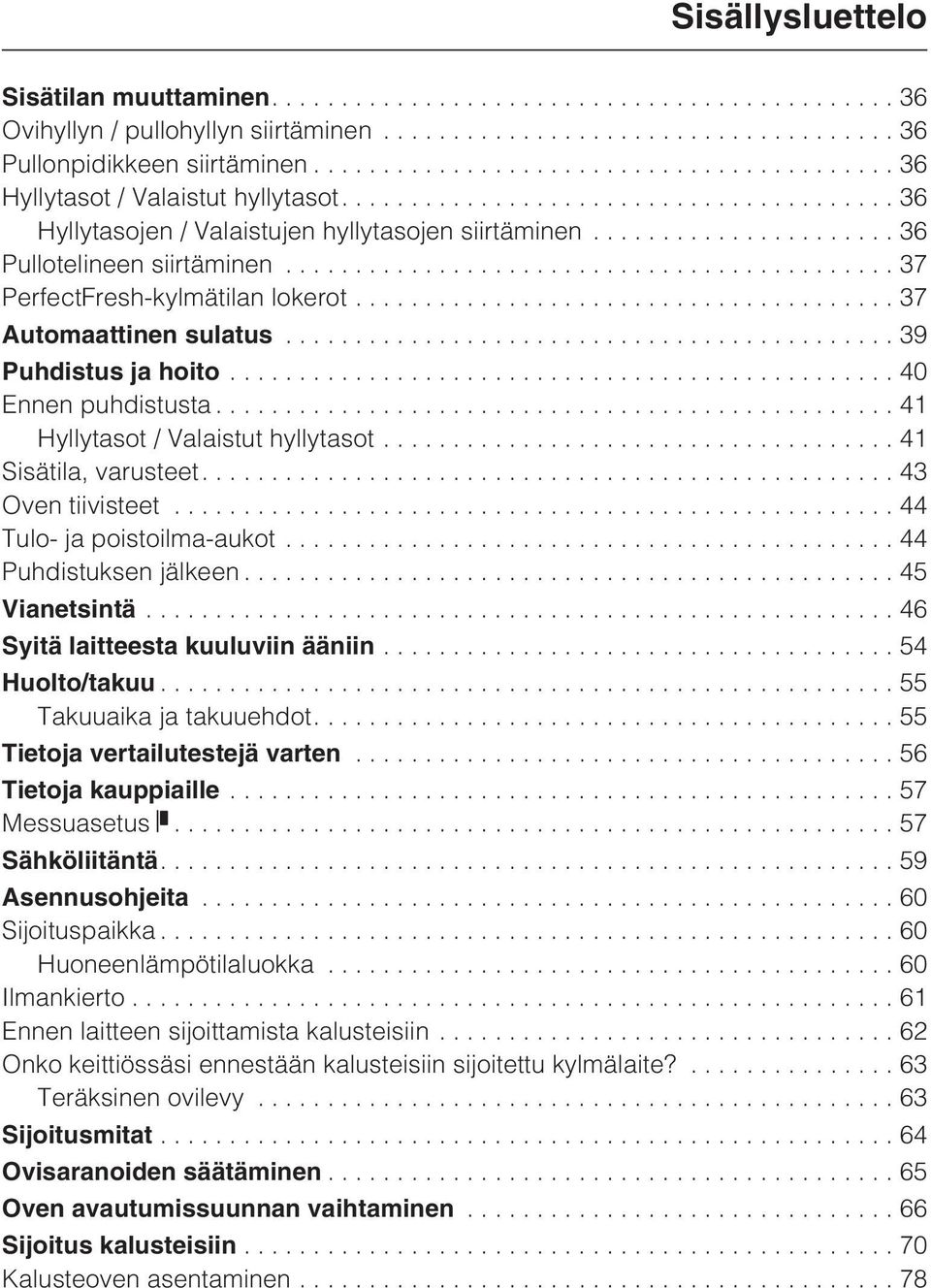

3 Sisällysluettelo Sisätilan muuttaminen Ovihyllyn / pullohyllyn siirtäminen Pullonpidikkeen siirtäminen...36 Hyllytasot / Valaistut hyllytasot Hyllytasojen / Valaistujen hyllytasojen siirtäminen Pullotelineen siirtäminen...37 PerfectFresh-kylmätilan lokerot...37 Automaattinen sulatus...39 Puhdistus ja hoito...40 Ennen puhdistusta...41 Hyllytasot / Valaistut hyllytasot Sisätila, varusteet Oven tiivisteet...44 Tulo- ja poistoilma-aukot Puhdistuksen jälkeen...45 Vianetsintä...46 Syitä laitteesta kuuluviin ääniin...54 Huolto/takuu...55 Takuuaika ja takuuehdot Tietoja vertailutestejä varten...56 Tietoja kauppiaille...57 Messuasetus...57 Sähköliitäntä Asennusohjeita...60 Sijoituspaikka...60 Huoneenlämpötilaluokka...60 Ilmankierto...61 Ennen laitteen sijoittamista kalusteisiin...62 Onko keittiössäsi ennestään kalusteisiin sijoitettu kylmälaite?...63 Teräksinen ovilevy...63 Sijoitusmitat...64 Ovisaranoiden säätäminen...65 Oven avautumissuunnan vaihtaminen...66 Sijoitus kalusteisiin...70 Kalusteoven asentaminen...78

4 Laitteen osat Ohjaustaulu a Päävirtakytkin: kytkee koko laitteen päälle ja pois päältä b Optinen liitäntä (vain huoltotöitä varten) c Pikajäähdytyksen kytkeminen päälle ja pois päältä d Lämpötilan säätöpainike ( = kylmemmäksi), valintapainike asetustilassa e Valinnan vahvistaminen (OK-painike) f Lämpötilan säätöpainike ( = lämpimämmäksi), valintapainike asetustilassa g Siirtyminen ja poistuminen asetustilasta h Hälytyksen poistopainike i Näyttöruutu, jossa lämpötilan näyttö ja symboleja (symbolit näkyvät vain asetustilassa ja hälytyksen tai erilaisten ilmoitusten aikana; symbolien selitykset seuraavan sivun taulukossa) 4

5 Laitteen osat Symbolien selitykset Symboli Merkitys Toiminta Lukitus Lukitus estää, ettei kukaan pääse vahingossa kytkemään laitetta pois päältä, muuttamaan lämpötilan säätöä, kytkemään pikajäähdytystä päälle tai muuttamaan laitteen asetuksia. Merkkiääni Näppäinäänten valinta sekä ovihälytyksen hälytysääni Näytön kirkkaus Näytön kirkkauden säätö Lämpötila PerfectFresh PerfectFresh-kylmätilan lämpötilan säätö Sapattitila Sapattitilan kytkeminen päälle ja pois päältä Verkkoliitäntä Ilmoittaa, että laite on liitettynä sähköverkkoon, vaikka itse laitetta ei olisi kytketty päälle Hälytys Palaa ovihälytyksen aikana; vilkkuu virheilmoitusten aikana Messuasetus (näkyy vain, kun messuasetus on kytketty päälle) Messuasetuksen kytkeminen pois päältä 5

6 Laitteen osat a Ohjaustaulu b Jäähdytyspuhallin c LED-valaistu hyllytaso (FlexiLight) d Ovihylly/munalokero e Hyllytaso f Pulloteline g Pullohylly h PerfectFresh-kylmätilan kuiva lokero i Sulamisveden poistokouru ja poistoaukko j Säädin kosteiden lokeroiden* ilmankosteuden säätämistä varten k PerfectFresh-kylmätilan kostea lokero* Kuva on viitteellinen esimerkki eri kylmälaitemalleista. * mallikohtaisesti 6

7 Laitteen osat Erikseen ostettavat lisävarusteet Teräslista, jossa LED-valo hyllytasoja varten (FlexiLight) LED-valo sijaitsee hyllytason teräslistassa. Siirtämällä hyllytasojen paikkaa voit vaihdella jääkaapin sisätilan valaistusta haluamallasi tavalla. Pulloteline Teräspintojen hoitoaine Teräspintojen hoitoaine jättää pinnoille vettä ja likaa hylkivän suojakalvon, joka vähentää teräspinnan likaantumista. Se poistaa hellävaraisesti vesitahrat, sormenjäljet ja muut tahrat ja jättää jälkeensä tasaisen, kiiltävän pinnan. Teräspintojen hoitoliina on kyllästetty teräspintojen hoitoaineella. Sillä on samat puhdistavat ja suojaavat ominaisuudet kuin teräspintojen hoitoaineella. Mikrokuituliina Sormenjälkien ja kevyiden tahrojen pyyhkimiseen teräspinnoilta, ohjaustauluista, ikkunoista, huonekaluista, autonikkunoista yms. Pullotelineellä voit säilyttää pullot tilaa säästävästi vaaka-asennossa. Pullotelineen voi sijoittaa eri kohtiin jääkaapin sisällä. Erikseen ostettavia lisävarusteita voit hankkia Miele-huollosta tai verkkokaupastamme 7

8 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kun hävität vanhan kylmälaitteesi, huolehdi siitä, etteivät laitteen putkistot vahingoitu ennen kuin ne hävitetään asianmukaisesti ja ympäristöystävällisesti. Tällä tavoin varmistat sen, etteivät jäähdytysputkistojen kylmäaineet eikä kompressorin sisältämä öljy joudu luontoon, vaan ne voidaan käyttää uudelleen. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. Kun poistat käytöstä rikkinäisen laitteen, noudata myös kohdan "Tärkeitä turvallisuusohjeita" neuvoja. 8

9 Tärkeitä turvallisuusohjeita Tämä kylmälaite täyttää vaaditut turvallisuusmääräykset. Asiattomasta käytöstä voi kuitenkin aiheutua esine- tai henkilövahinkoja. Lue tämä käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää kylmälaitetta. Käyttöohjeessa on tärkeitä laitteen kalusteisiin sijoittamista, turvallisuutta, käyttöä ja huoltoa koskevia ohjeita. Näin vältät mahdolliset vahingot ja laitteesi vahingoittumisen. Miele ei vastaa vahingoista, jotka aiheutuvat näiden ohjeiden noudattamatta jättämisestä. Säilytä tämä käyttö- ja asennusohje! Jos luovutat kylmälaitteen toiselle käyttäjälle, muista antaa tämä ohje laitteen mukana! Määräystenmukainen käyttö ~ Tämä kylmälaite on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tätä kylmälaitetta ei ole tarkoitettu käytettäväksi ulkotiloissa. ~ Käytä tätä kylmälaitetta vain kotitalouksien kaltaisissa ympäristöissä ja vain elintarvikkeiden jäähdyttämiseen ja säilyttämiseen. Kylmälaitteen kaikenlainen muu käyttö on kiellettyä. 9

10 Tärkeitä turvallisuusohjeita ~ Tämä kylmälaite ei sovellu lääkkeiden, veriplasman, laboratorionäytteiden tai vastaavien lääkinnällisistä tuotteista annetun direktiivin mukaisten aineiden tai tuotteiden varastointiin ja jäähdyttämiseen. Laitteen vääranlainen käyttö voi vahingoittaa varastoitavia tuotteita tai ne voivat mennä pilalle. Laite ei myöskään sovellu käytettäväksi räjähdysvaarallisissa ympäristöissä. Miele ei vastaa vahingoista, jotka johtuvat kylmälaitteen asiattomasta tai käyttöohjeiden vastaisesta käytöstä. ~ Henkilöt, jotka eivät pysty käyttämään tätä laitetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden, kokemattomuutensa tai tietämättömyytensä vuoksi, saavat käyttää tätä laitetta vain vastuullisen henkilön valvonnassa. Tällaiset henkilöt saavat käyttää tätä laitetta ilman valvontaa ainoastaan, jos heille on kerrottu miten sitä käytetään turvallisesti. Heidän on pystyttävä tunnistamaan ja ymmärtämään vääränlaiseen käyttöön liittyvät vaarat. Jos kotonasi on lapsia ~ Pidä alle 8-vuotiaat lapset loitolla sähkölaitteista, jollet valvo heidän toimintaansa koko ajan. ~ Yli 8-vuotiaat lapset saavat käyttää tätä laitetta ilman valvontaa ainoastaan, jos heille on kerrottu miten sitä käytetään turvallisesti. Lasten on pystyttävä tunnistamaan ja ymmärtämään vääränlaiseen käyttöön liittyvät vaarat. ~ Lapset eivät saa puhdistaa kylmälaitetta ilman valvontaa. ~ Valvo laitteen läheisyydessä oleskelevien lasten toimintaa. Älä koskaan anna lasten leikkiä laitteella. 10

11 Tärkeitä turvallisuusohjeita ~ Tukehtumisvaara! Jos lapset saavat leikkiä pakkausmateriaaleilla, he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukehtua niihin. Pidä siksi lapset loitolla pakkausmateriaaleista. Tekninen turvallisuus ~ Kylmäaineen kiertopiirin tiiviys on tarkistettu. Kylmälaite täyttää voimassa olevat turvamääräykset sekä kylmälaitteita koskevien EU-direktiivien vaatimukset. ~ Tämä laite käyttää kylmäaineena isobutaania (R600a), joka on ympäristöystävällistä, mutta palavaa luonnonkaasua. Se ei vahingoita otsonikerrosta eikä pahenna kasvihuoneilmiötä. Tämän ympäristöystävällisen kylmäaineen käyttö aiheuttaa toisinaan tavallista kovempaa käyntiääntä. Kompressorin käyntiäänen lisäksi koko kylmäaineen kiertojärjestelmästä voi kuulua nestevirtauksen ääniä. Näille äänille ei valitettavasti voi mitään, mutta niillä ei ole mitään vaikutusta laitteen suorituskykyyn. Varo, ettei laitteen kylmäaineen kiertojärjestelmä vahingoitu laitteen kuljetuksen tai kalusteisiin sijoittamisen/asennuksen aikana. Jäähdytysputkistosta ulospursuava kylmäaine saattaa vahingoittaa silmiä. Jos kylmäainetta pääsee ulos: vältä avotulta ja muita sytytyslähteitä, irrota laite sähköverkosta, tuuleta muutaman minuutin ajan tilaa, jossa laite sijaitsee ja ota yhteyttä Miele-huoltoon. 11

12 Tärkeitä turvallisuusohjeita ~ Mitä enemmän laitteessa on kylmäainetta, sitä suurempaan tilaan laite on sijoitettava. Jos kylmäainetta pääsee vuotamaan ilmaan, liian pienissä tiloissa voi syntyä syttyvä kaasu-ilma-seos. Kutakin 8 grammaa kylmäainetta kohti on oltava vähintään 1 m 3 huonetilaa. Kylmälaitteesi kylmäaineen määrä on mainittu laitteen sisäpuolella olevassa arvokilvessä. ~ Varmista ennen laitteen liittämistä sähköverkkoon, että käyttämäsi sähköliitännän tiedot vastaavat laitteen arvokilvessä mainittuja tietoja (sulakekoko, sähköverkon taajuus ja jännite), muuten laite voi vahingoittua. Ota epäselvissä tapauksissa yhteyttä sähköasentajaan. ~ Laitteen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Maadoitus on ehdottoman välttämätön. Anna epäselvissä tapauksissa sähköasentajan tarkistaa maadoituksen toimivuus. ~ Jos laitteen verkkoliitäntäjohto vahingoittuu, sen saa vaihtaa ainoastaan Mielen valtuuttama huoltoliike. Asiattomista korjauksista voi aiheutua vaaratilanteita laitteen käyttäjälle. ~ Jatkojohdot ja haaroituspistorasiat eivät takaa riittävää sähköturvallisuutta (tulipalon vaara). Älä siksi liitä laitetta sähköverkkoon jatkojohdon tai haaroituspistorasian välityksellä. ~ Jos laitteen jännitteisiin osiin tai verkkoliitäntäjohtoon pääsee kosteutta, seurauksena voi olla oikosulku. Älä siksi sijoita laitetta tiloihin, missä se on alttiina kosteudelle tai roiskevedelle (esim. autotalli, kylmäkellari). ~ Tätä laitetta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). 12

13 Tärkeitä turvallisuusohjeita ~ Vahingoittunut laite voi vaarantaa turvallisuutesi. Tarkasta laite näkyvien vaurioiden varalta. Älä koskaan ota käyttöön vahingoittunutta laitetta. ~ Käytä kylmälaitetta vain kalusteisiin sijoitettuna. Vain tällöin laitteen turvallinen toiminta on taattu. ~ Asennus- ja huoltotöiden sekä laitteen korjaamisen aikana laite täytyy kytkeä irti sähköverkosta. Laite on kytketty irti sähköverkosta vasta, kun: laitteen automaattisulake on kytketty pois päältä, tai laitteen keraaminen sulake on kierretty irti sulaketaulusta, tai laitteen verkkoliitäntäjohto on irti sähköliitännästä. Kun irrotat pistotulpalla varustetun laitteen sähköverkosta, älä vedä verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan. ~ Asiattomista asennus-, huolto- ja korjaustöistä voi aiheutua huomattavia vaaratilanteita laitteen käyttäjälle. Laitteen asennus-, huoltoja korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. ~ Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voimassa. ~ Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut turvallisuusmääräykset. 13

14 Tärkeitä turvallisuusohjeita Laitteen asiallinen käyttö ~ Kylmälaite on suunniteltu käytettäväksi tietyllä huoneenlämpötila-alueella, mikä ilmoitetaan huoneenlämpötilaluokkana. Huoneenlämpötilaluokan saat selville laitteen arvokilvestä, joka löytyy laitteen sisältä. Ilmoitettua alempi huoneenlämpötila pidentää kompressorin seisontajaksoja, jolloin laite ei pysy tarpeeksi kylmänä sisältä. ~ Laitteen ilmanotto- ja ilmanpoistoaukkoja ei saa peittää eikä tukkia. Muussa tapauksessa laitteen moitteeton ilmankierto ei ole enää taattu. Puutteellinen ilmankierto lisää sähkönkulutusta ja voi vahingoittaa laitetta. ~ Jos säilytät laitteessa rasvaa tai öljyä sisältäviä tuotteita, varo, ettei tuotteista mahdollisesti valuva rasva tai öljy joudu kosketuksiin laitteen muovisten osien kanssa. Rasva saattaa haurastuttaa muovia, jolloin se voi haljeta tai rikkoutua. ~ Älä säilytä räjähtäviä aineita tai räjähtäviä ponnekaasuja käyttäviä suihkepulloja laitteessa. Helposti syttyvät kaasuseokset saattavat syttyä sähköisten osien aiheuttamista kipinöistä. Tulipalo- ja räjähdysvaara! ~ Älä koskaan käytä sähkölaitteita (esimerkiksi jäätelökonetta) kylmälaitteen sisällä. Sähkölaitteet voivat aiheuttaa kipinöitä. Räjähdysvaara! 14

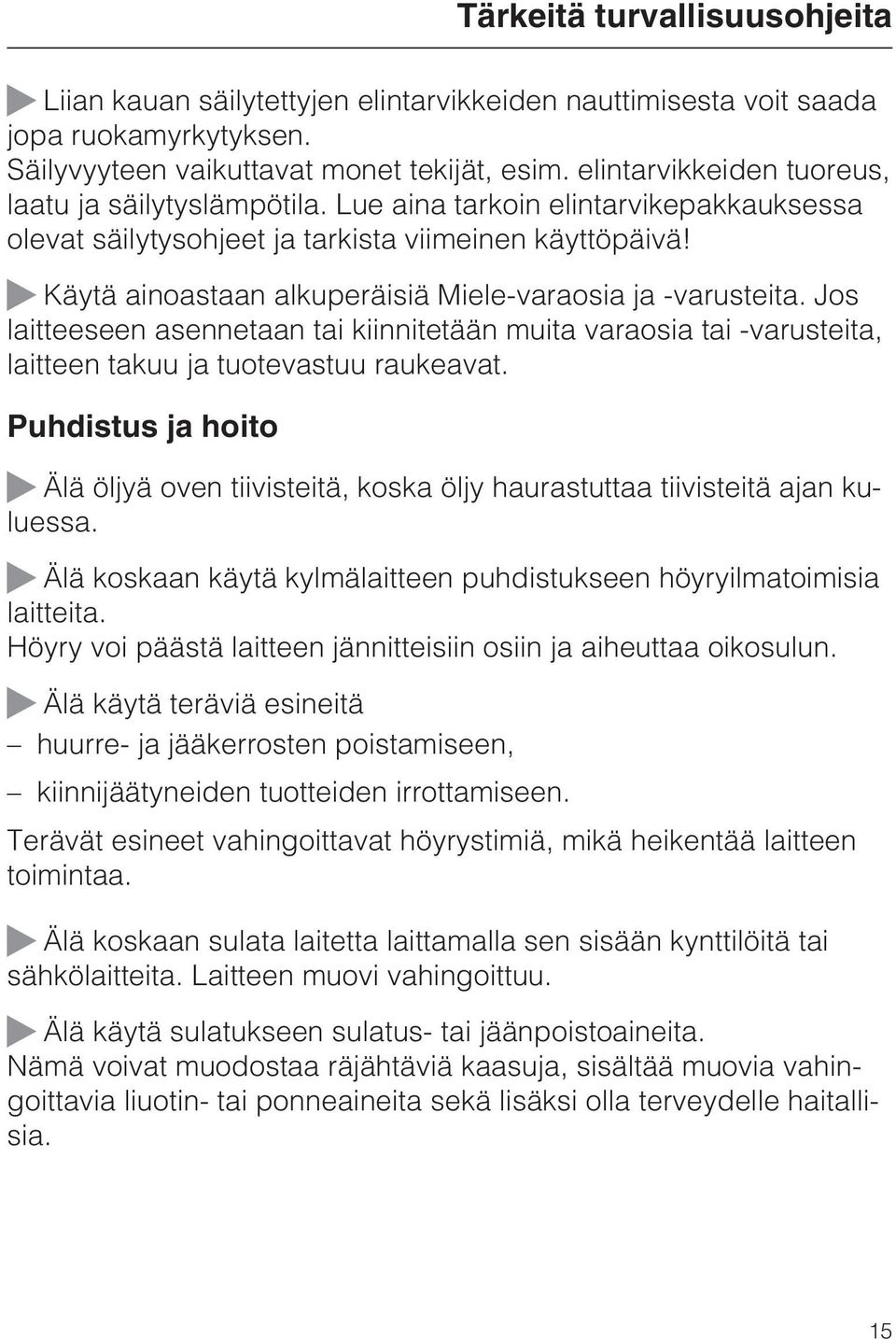

15 Tärkeitä turvallisuusohjeita ~ Liian kauan säilytettyjen elintarvikkeiden nauttimisesta voit saada jopa ruokamyrkytyksen. Säilyvyyteen vaikuttavat monet tekijät, esim. elintarvikkeiden tuoreus, laatu ja säilytyslämpötila. Lue aina tarkoin elintarvikepakkauksessa olevat säilytysohjeet ja tarkista viimeinen käyttöpäivä! ~ Käytä ainoastaan alkuperäisiä Miele-varaosia ja -varusteita. Jos laitteeseen asennetaan tai kiinnitetään muita varaosia tai -varusteita, laitteen takuu ja tuotevastuu raukeavat. Puhdistus ja hoito ~ Älä öljyä oven tiivisteitä, koska öljy haurastuttaa tiivisteitä ajan kuluessa. ~ Älä koskaan käytä kylmälaitteen puhdistukseen höyryilmatoimisia laitteita. Höyry voi päästä laitteen jännitteisiin osiin ja aiheuttaa oikosulun. ~ Älä käytä teräviä esineitä huurre- ja jääkerrosten poistamiseen, kiinnijäätyneiden tuotteiden irrottamiseen. Terävät esineet vahingoittavat höyrystimiä, mikä heikentää laitteen toimintaa. ~ Älä koskaan sulata laitetta laittamalla sen sisään kynttilöitä tai sähkölaitteita. Laitteen muovi vahingoittuu. ~ Älä käytä sulatukseen sulatus- tai jäänpoistoaineita. Nämä voivat muodostaa räjähtäviä kaasuja, sisältää muovia vahingoittavia liuotin- tai ponneaineita sekä lisäksi olla terveydelle haitallisia. 15

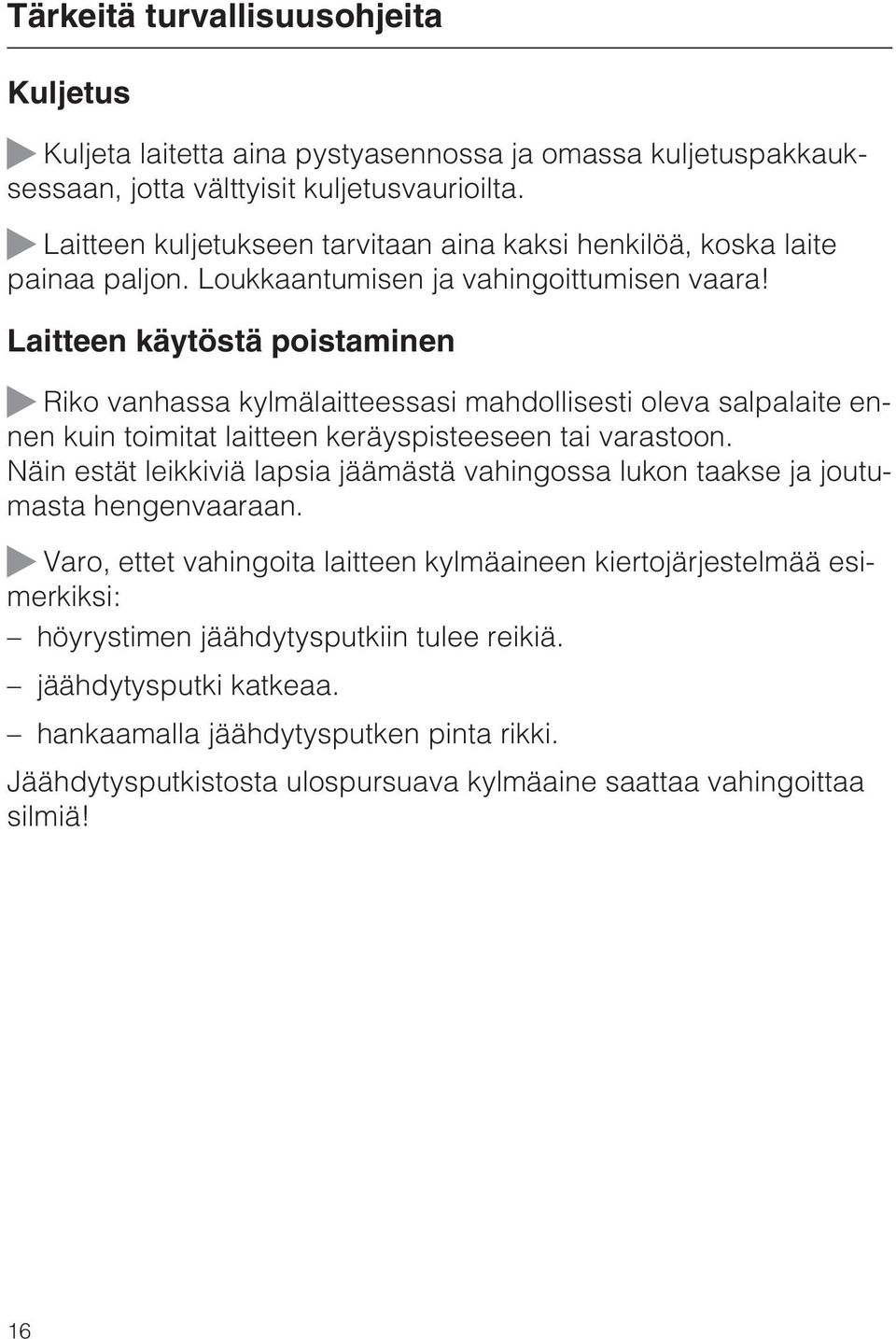

16 Tärkeitä turvallisuusohjeita Kuljetus ~ Kuljeta laitetta aina pystyasennossa ja omassa kuljetuspakkauksessaan, jotta välttyisit kuljetusvaurioilta. ~ Laitteen kuljetukseen tarvitaan aina kaksi henkilöä, koska laite painaa paljon. Loukkaantumisen ja vahingoittumisen vaara! Laitteen käytöstä poistaminen ~ Riko vanhassa kylmälaitteessasi mahdollisesti oleva salpalaite ennen kuin toimitat laitteen keräyspisteeseen tai varastoon. Näin estät leikkiviä lapsia jäämästä vahingossa lukon taakse ja joutumasta hengenvaaraan. ~ Varo, ettet vahingoita laitteen kylmäaineen kiertojärjestelmää esimerkiksi: höyrystimen jäähdytysputkiin tulee reikiä. jäähdytysputki katkeaa. hankaamalla jäähdytysputken pinta rikki. Jäähdytysputkistosta ulospursuava kylmäaine saattaa vahingoittaa silmiä! 16

17 Miten voit säästää energiaa? Laitteen sijoitus/ huolto Lämpötilansäätö Energiankulutus on normaali Huone, jonne pääsee korvausilmaa. Suojassa suoralta auringonpaisteelta. Ei lämmönlähteen lähellä (lämpöpatteri, liesi). Ihanteellinen huoneenlämpö noin 20 C. Pidä ilmanvaihtoaukot vapaina ja puhdista ne säännöllisesti pölystä. Jääkaappisäilytys 4-5 C PerfectFresh-kylmätila noin 0 C Energiankulutus on suuri Suljettu tila, johon ei pääse korvausilmaa. Suorassa auringonpaisteessa. Lämmönlähteen lähellä (lämpöpatteri, liesi). Huoneenlämpö on korkea. Ilmanvaihtoaukot on peitetty tai ne ovat pölyisiä. Mitä kylmempi tai lämpimämpi asettamasi lämpötila on, sitä enemmän energiaa kuluu! 17

18 Miten voit säästää energiaa? Laitteen käyttö Energiankulutus on normaali Energiankulutus on suuri Sijoita laatikot, hyllytasot ja telineet kuten kylmälaitteen tehdastoimitustilassa. Avaa ovi vain tarvittaessa ja mahdollisimman lyhyeksi ajaksi. Sijoita elintarvikkeet hyvään järjestykseen. Pidä ruokaostoksilla mukanasi kylmälaukkua ja laita ostamasi pakasteet kylmään heti kotiin saavuttuasi. Kun otat elintarvikkeita huoneenlämpöön, aseta tuotteet takaisin kylmään mahdollisimman pian, etteivät ne lämpene liikaa. Jäähdytä lämpimät ruoat ja juomat ensin laitteen ulkopuolella. Säilytä elintarvikkeet pakattuina tai suljetuissa astioissa. Sulata pakasteet jääkaapissa. Älä täytä hyllyjä liian täyteen, jotta ilma pääsee kiertämään. Kun laitteen ovea avataan usein ja pitkäksi aikaa, kylmä pääsee karkuun ja lämmintä huoneilmaa pääsee laitteeseen. Laitteen kompressori joutuu toimimaan pitempiä ajanjaksoja ja energiaa kuluu. Lämpimät ruoat ja huoneenlämpöisiksi lämmenneet elintarvikkeet lisäävät lämpöä kylmälaitteessa. Laitteen kompressori joutuu toimimaan pitempiä ajanjaksoja ja energiaa kuluu. Nesteiden haihtuminen ja kondensoituminen alentaa kylmälaitteen jäähdytystehoa. 18

19 Laitteen käynnistys ja kytkeminen pois päältä Ennen käyttöönottoa Pakkausmateriaalit ^ Poista kaikki pakkausmateriaali laitteen sisätiloista. Lisävaruste - pullonpidike Pullonpidikkeen lamellit työntyvät pullohyllyyn ja pitävät pulloja tukevasti paikoillaan ovea avattaessa ja suljettaessa. Suojakalvo Laitteen teräslistat ja teräskehykset on suojattu kuljetuksen ajaksi suojakalvoilla. ^ Irrota teräslistojen/-kehysten suojakalvot. Puhdistus ja hoito Noudata ehdottomasti kappaleessa "Puhdistus ja hoito" annettuja ohjeita. ^ Työnnä pullonpidike pullohyllyn takareunaan mahdollisimman keskelle. ^ Pyyhi teräspinnat heti suojakalvon irrottamisen jälkeen mukana toimitetulla Mielen teräspintojen hoitoaineella. Tärkeää! Mielen teräspintojen hoitoaine jättää pinnoille vettä ja likaa hylkivän suojakalvon, joka vähentää teräspinnan likaantumista! ^ Puhdista laitteen sisäosat ja varusteet. Noudata kappaleessa "Puhdistus ja hoito" annettuja ohjeita. 19

20 Laitteen käynnistys ja kytkeminen pois päältä Laitteen käyttö Voit käyttää tätä kylmälaitetta koskettamalla sormellasi haluamaasi hipaisukytkintä. Jokaisesta painikkeen hipaisusta kuulet vahvistuksena näppäinäänen. Voit myös kytkeä näppäinäänet pois päältä (ks. "Asetusten muuttaminen - Merkkiäänet"). Laitteen käynnistys Kun liität laitteen sähköverkkoon, näyttöruutuun ilmestyy hetken kuluttua verkkovirran symboli. ^ Kosketa virtakytkintä. Verkkoliitännän symboli sammuu ja näyttöön ilmestyy lämpötila. Laite alkaa kylmetä. Kun avaat laitteen oven, sisävalo syttyy ja hyllytasojen teräslistojen LED-valot alkavat kirkastua, kunnes ne saavuttavat voimakkaimman kirkkautensa. Anna laitteen jäähtyä muutama tunti ennen kuin täytät sen elintarvikkeilla. Laitteen kytkeminen pois päältä ^ Kosketa virtakytkintä. Jos mitään ei tapahdu, laitteen lukitus on päällä! Lämpötilan näyttö sammuu näyttöruudusta ja tilalle ilmestyy verkkovirran symboli. Jääkaapin sisävalo sammuu ja kylmäkoneisto pysähtyy. Kun haluat ottaa laitteen pois käytöstä Jollet käytä laitetta pitkään aikaan, toimi seuraavasti: ^ kytke laite pois päältä, ^ irrota laitteen pistotulppa pistorasiasta tai kytke laitteen sulake pois päältä, ^ puhdista koko laite ja ^ jätä lopuksi laitteen ovi raolleen, jottei sisään muodostu ummehtunutta hajua. Kylmälaitteen sisään voi muodostua hometta, jos sitä pidetään pitkään pois päältä ilman, että sitä on ensin puhdistettu ja varsinkin, jos laitteen ovi ei ole raollaan. 20

21 Oikea lämpötila Kylmälaitteen oikea lämpötila on erittäin tärkeä elintarvikkeiden säilyvyyden kannalta. Mikro-organismien vaikutuksesta elintarvikkeet pilaantuvat nopeasti. Tämän estämiseksi tai hidastamiseksi elintarvikkeet on säilytettävä oikeassa lämpötilassa. Lämpötila vaikuttaa mikro-organismien lisääntymiseen. Mitä kylmempi lämpötila on, sitä hitaammin mikro-organismit lisääntyvät. Kylmälaitteen lämpötila voi nousta seuraavista syistä: laitteen ovea avataan usein ja pitkäksi aikaa, laitteeseen asetetaan kerralla paljon elintarvikkeita, laitteeseen asetetaan lämpimiä elintarvikkeita, laitteen ympäristön lämpötila on noussut. Kylmälaitteen ympäristön lämpötila ei saa laskea alle laitteen huoneenlämpötilaluokassa ilmoitetun ala-arvon eikä nousta yli annetun yläarvon. Automaattinen lämpötilan tasaaminen (DynaCool) Aina kun jääkaapin kylmäkoneisto alkaa käydä, jääkaapin puhallin kytkeytyy päälle automaattisesti. Näin jääkaapin sisätila kylmenee tasaisesti, ja elintarvikkeet jäähtyvät lähes samassa lämpötilassa riippumatta siitä, mihin osaan jääkaappia olet sijoittanut ne. Lämpötilan näyttö Normaalikäytössä lämpötilan näyttö osoittaa jääkaapin senhetkistä, keskimääräistä lämpötilaa. Ympäröivän huoneilman lämpötilan ja valitsemasi lämpötilan mukaan voi kestää useita tunteja, ennen kuin laite on asettunut valitsemaasi lämpötilaan pysyvästi.... jääkaapissa ja PerfectFresh-kylmätilassa Suosittelemme jääkaapin säilytyslämpötilaksi 4 C. PerfectFresh-kylmätilan lämpötila säätyy automaattisesti ja se pysyy noin 0-3 C:n paikkeilla. 21

22 Oikea lämpötila Lämpötilan säätäminen ^ Säädä lämpötilaa näyttöruudun alla olevalla kahdella säätöpainikkeella. Kun kosketat lämpötila laskee lämpötila nousee. Lämpötilan säädön aikana valitsemasi lämpötila vilkkuu näyttöruudussa. Lämpötilan säätöpainikkeita koskettaessasi näyttöruudussa näkyy seuraavaa: ensimmäinen kosketus: viimeksi valittu lämpötila vilkkuu näyttöruudussa. jokainen seuraava kosketus: näyttöruudun lämpötila-arvo muuttuu 1 C:n välein. kun pidät sormea säätöpainikkeella: näyttöruudun lämpötila-arvot muuttuvat nopeasti. Kun olet saavuttanut ylimmän tai alimman mahdollisen lämpötilan, kuulet kielteisen merkkiäänen (jos näppäinäänet on kytketty päälle). Noin viiden sekunnin kuluttua viimeisestä painikkeen kosketuksesta näyttöruutu alkaa osoittaa jääkaapin senhetkistä sisälämpötilaa. tai ^ voit tallentaa valitsemasi lämpötilan suoraan koskettamalla OK-painiketta. Kun olet säätänyt lämpötilaa, tarkista lämpötila noin 6 tunnin kuluttua, jos laitteessa on vain vähän tavaraa ja noin 24 tunnin kuluttua, jos laite on täynnä. Vasta tämän ajan kuluttua elintarvikkeiden todellinen lämpötila on muuttunut asettamaasi lämpötilaan. Jos lämpötila on vielä tämän ajan kuluttua liian korkea tai matala, säädä lämpötilaa uudelleen. Valittavat lämpötila-alueet Voit säätää lämpötilan väliltä 3 C-9 C. 22

23 Oikea lämpötila PerfectFresh-kylmätilan lämpötilan säätäminen PerfectFresh-kylmätilan lämpötila pysyy automaattisesti 0 3 C:n paikkeilla. Jos kuitenkin haluat säätää kylmätilan lämpötilaa lämpimämmäksi tai kylmemmäksi, esimerkiksi säilyttäessäsi kalaa, voit muuttaa lämpötilaa jonkin verran. PerfectFresh-kylmätila on säädetty valmiiksi tehtaalla lämpötila-arvoon 5. Jos valitset lämpötila-arvon väliltä 1 4, kylmätilan lämpötila voi laskea miinusasteiden puolelle. Jotkin elintarvikkeista voivat jäätyä! Lämpötilan muuttaminen ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli vilkkuu. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. ^ Kun nyt kosketat säätöpainiketta tai, voit säätää PerfectFresh-kylmätilan lämpötilaa. Voit säätää lämpötilaa väliltä 1-9: 1: alin mahdollinen lämpötila, 9: korkein mahdollinen lämpötila. ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. PerfectFresh-kylmätilan lämpötila muuttuu hyvin hitaasti asettamaasi uuteen lämpötilaan. ^ Vahvista valintasi koskettamalla OK-painiketta. 23

24 Pikajäähdytys Pikajäähdytystoiminto Kun käytät pikajäähdytystoimintoa, jääkaappi kylmenee erittäin nopeasti kylmimpään mahdolliseen lämpötilaan (ympäröivän huoneenlämpötilan mukaan). Pikajäähdytyksen kytkeminen päälle Käytä pikajäähdytystä, kun täytät laitteen suurella määrällä ruokia ja juomia, jotka haluat jäähdyttää nopeasti. Pikajäähdytyksen kytkeminen pois päältä Pikajäähdytystoiminto kytkeytyy automaattisesti pois päältä noin 12 tunnin kuluttua. Tällöin kylmäkoneisto alkaa jälleen toimia normaalisti. Säästät energiaa, kun kytket pikajäähdytyksen pois päältä itse, kun elintarvikkeet tai juomat ovat jäähtyneet riittävästi. ^ Kosketa pikajäähdytyspainiketta, jolloin siihen syttyy keltainen väri. Laitteen kylmäkoneisto alkaa käydä jatkuvasti, jolloin laitteen sisälämpötila alkaa laskea. ^ Kosketa pikajäähdytyspainiketta uudelleen, jolloin sen keltainen väri sammuu. Laite alkaa jälleen toimia normaalisti. 24

25 Ovihälytin Jääkaapissa on hälytysäänijärjestelmä, jottei jääkaapin ovi unohtuisi auki ja lämpötila pääse nousemaan huomaamatta, mikä voisi olla haitallista elintarvikkeille. Jos laitteen ovi jää auki pitemmäksi ajaksi, kuulet hälytysäänen. Hälytyksen symboli vilkkuu. Voit valita itse kuinka pitkän ajan aukioloajan jälkeen ovihälytin alkaa toimia, vakioasetus on 2 minuuttia, toinen vaihtoehto on 4 minuuttia. Voit myös kytkeä ovihälyttimen kokonaan pois päältä. (ks. "Asetusten muuttaminen - Merkkiäänet") Kun suljet jääkaapin oven, hälytysääni vaikenee ja hälytyksen symboli sammuu näyttöruudussa. Hälytysäänen vaientaminen kesken hälytyksen Jos haluat keskeyttää hälytysäänen ennen aikojaan, ^ kosketa hälytyksen poistopainiketta. Hälytysääni vaikenee. Hälytyksen symboli näkyy edelleen näyttöruudussa, kunnes suljet laitteen oven. Jos laitteesta ei kuulu merkkiääntä, vaikka ovi on pitkään auki, ovihälytin on kytketty pois toiminnasta asetustilassa (ks."asetusten muuttaminen - Merkkiäänet"). 25

26 Asetuksen muuttaminen Voit muuttaa tiettyjä laitteen asetuksia vain silloin, kun olet ensin valinnut asetustilan. Kun olet asetustilassa, ovihälytintoiminto ja kaikki muut virhetoiminnot ovat poissa käytöstä, mutta näyttöruudussa palaa tällöin kuitenkin hälytyksen symboli. Muutettavat asetukset Lukituksen kytkeminen päälle/pois päältä Merkkiäänien kytkeminen päälle/pois päältä Näytön kirkkauden muuttaminen PerfectFresh-kylmätilan lämpötilan säätö Sapattitilan kytkeminen päälle/pois päältä PerfectFresh-kylmätilan lämpötilan muuttaminen on selitetty tarkemmin kappaleessa "Oikea lämpötila". Kaikkien muiden asetusten muuttaminen selitetään seuraavassa. Lukitus Lukituksen avulla voit varmistaa, ettei kukaan kytke laitetta pois päältä vahingossa, muuta lämpötilaa vahingossa, kytke pikajäähdytystä päälle vahingossa, muuta asetuksia vahingossa (vain lukituksen kytkeminen pois päältä on mahdollista). Näin estät sen, ettei mikään toiminto mene vahingossa päälle tai pois päältä, jos joku asiaton henkilö sattuisi koskettamaan ohjaustaulun hipaisupainikkeita. Lukituksen kytkeminen päälle/pois päältä ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symbol vilkkuu. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. 26

27 Asetuksen muuttaminen ^ Kun nyt kosketat hipaisupainiketta tai, voit kytkeä lukituksen päälle tai pois päältä: 0: Lukitus on pois päältä 1: Lukitus on päällä. Merkkiäänet Laitteessa on erilaisia merkkiäänitoimintoja, kuten näppäinäänet ja ovihälytin. Voit kytkeä näppäinäänet ja ovihälyttimen hälytysäänen päälle ja pois päältä. Voit valita neljästä asetusvaihtoehdosta. Vakioasetuksena on vaihtoehto 3 eli näppäinäänet ja ovihälytin ovat toiminnassa. Merkkiäänien kytkeminen päälle/pois päältä ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Kun lukitus on kytketty päälle, näytössä näkyy symboli. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli vilkkuu. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. 27

28 Asetuksen muuttaminen ^ Koskettamalla painikkeita tai voit nyt valita vaihtoehdoksi: 0: näppäinäänet pois; ovihälytin pois 1: näppäinäänet pois; ovihälytin toimii (4 min kuluttua) 2: näppäinäänet pois; ovihälytin toimii (2 min kuluttua) 3: näppäinäänet päällä; ovihälytin toimii (2 min kuluttua) ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. Näytön kirkkauden muuttaminen Voit säätää näytön kirkkautta laitteen sijoitustilan valaistusolojen mukaan. Voit muuttaa näytön kirkkautta asteittain väliltä 1-3. Vakioasetuksena näytön kirkkaus on säädetty täysille, asetusvaihtoehto 3. Näytön kirkkauden muuttaminen ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. 28

29 Asetuksen muuttaminen ^ Koskettamalla painikkeita tai voit nyt valita vaihtoehdoksi: 1: vähiten kirkas 2: keskikirkas 3: mahdollisimman kirkas. ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Sapattitila Laitteessa on uskonnollisia tapoja kunnioittava sapattitila. Kun sapattitila on kytketty päälle, symboli palaa näyttöruudussa ja kaikki laitteen toiminnot kytkeytyvät pois päältä, eikä niitä voi valita. Seuraavat toiminnot kytkeytyvät pois päältä: oven ollessa auki palava sisävalo, kaikki merkkiäänet, lämpötilan näyttö, pikajäähdytys (jos se ollut kytkettynä päälle), kaikki painikkeet, paitsi sapattitilan pois päältä kytkemiseen käytettävä hipaisupainike. Sapattitila ei kuitenkaan vaikuta laitteen käymiseen ja kylmänä pysymiseen. Kun laite on sapattitilassa, et voi kytkeä sitä pois päältä. Jos haluat kytkeä laitteen pois päätä, kytke ensin sapattitila pois käytöstä tai irrota pistotulppa pistorasiasta. Jos sapattitilan aikana sattuu sähkökatko, siitä kertova symboli ei tule näkyviin näyttöruutuun. 29

30 Asetuksen muuttaminen Sapattitilan kytkeminen päälle Valitsemasi asetus astuu voimaan ja symboli palaa. Sapattitila on päällä. Sapattitilan kytkeminen pois päältä ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli alkaa vilkkua. ^ Kosketa painiketta, jolla siirryt asetustilaan. Symboli ja valittu asetus 1 palavat näyttöruudussa. Hetken kuluttua näyttöruutu muuttuu: Kaikki valittavissa olevien asetusten symbolit palavat, symboli vilkkuu ja asetus 0 palaa. Sapattitila on nyt kytketty pois päältä. ^ Vahvista valintasi koskettamalla OK-painiketta. Viimeksi valittu asetus vilkkuu näyttöruudussa ja symboli palaa yhtäjaksoisesti. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. ^ Koskettamalla hipaisupainiketta tai voit nyt kytkeä sapattitilan päälle. Valitse tätä varten asetus 1. ^ Vahvista valintasi koskettamalla OK-painiketta. 30

31 Elintarvikkeiden säilytys jääkaapissa Erilaiset lämpötila-alueet Painovoiman vaikutuksesta jääkaapin sisälle muodostuu erilaisia lämpötilaalueita. Koska kylmä ilma on painavampaa kuin lämmin, se laskeutuu alas. Ota huomioon erilaiset lämpötila-alueet tuotteiden sijoittelussa! Tässä jääkaapissa on automaattinen dynaaminen jäähdytys, jolloin käynnissä oleva jäähdytyspuhallin pitää koko jääkaapin sisälämpötilan tasaisena. Erilaisten lämpötila-alueiden ero ei tällöin ole kovin merkittävä. Lämpimin alue Jääkaapin lämpimin alue on ylin ovihylly ja ylimmän hyllyn etuosa. Käytä näitä lämpötila-alueita voin säilyttämiseen levityskelpoisena ja juuston säilyttämiseen aromaattisen pehmeänä. Kylmin alue Jääkaapin kylmin alue on heti PerfectFresh-kylmätilan erotuslevyn yläpuolella sekä takaseinän lähellä. PerfectFresh-kylmätilan lokeroissa on tosin vielä tätäkin kylmempää. Säilytä kaikki helposti pilaantuvat tuotteet jääkaapin kylmimmässä osassa tai PerfectFresh-kylmätilan lokeroissa, kuten: kala, liha, linnut, makkarat, valmiit ruoat, munaa tai kermaa sisältävät ruoat ja leivonnaiset, tuore taikina, piirakka- tai pizzataikina, tuorejuustot ja kypsentämättömät maitotuotteet, kelmuun pakatut vihannekset ja yleensäkin kaikki elintarvikkeet, jotka vaativat säilytystä enintään +4 C:n lämpötilassa. Älä säilytä räjähtäviä aineita tai räjähtäviä ponnekaasuja käyttäviä suihkepulloja kylmälaitteessa. Räjähdysvaara! Jos säilytät jääkaapissa tai sen ovihyllyillä rasvaa tai öljyä sisältäviä tuotteita, varo, ettei tuotteista mahdollisesti valuva rasva tai öljy joudu kosketuksiin jääkaapin muovisten osien kanssa. Rasva saattaa haurastuttaa jääkaapin muovipintoja, jolloin ne voivat haljeta tai rikkoutua. Elintarvikkeet eivät saa koskettaa jääkaapin takaseinään. Muuten ne voivat jäätyä kiinni takaseinään. Älä asettele elintarvikkeita liian tiiviisti kiinni toisiinsa, jotta ilma pääsee kiertämään. Älä peitä takaseinässä olevaa jäähdytyspuhallinta - tämä on tärkeää laitteen jäähdytystehon kannalta! 31

32 Elintarvikkeiden säilytys jääkaapissa Kylmälle arat elintarvikkeet Kaikki elintarvikkeet eivät sovellu säilytettäviksi alle 5 C:n lämpötiloissa, koska ne eivät kestä kylmää. Liian kylmässä säilyttäminen saattaa muuttaa tällaisten elintarvikkeiden ulkonäköä, rakennetta, makua ja/tai vitamiinipitoisuutta. Tällaisia kylmälle arkoja elintarvikkeita ovat mm. seuraavat: ananas, avokadot, banaanit, granaattiomenat, mangot, papaijat, passionhedelmät, sitrushedelmät (esim. sitruunat, appelsiinit, mandariinit, greipit), jälkikypsytettävät hedelmät, munakoisot, kurkut, perunat, paprika, tomaatit, kesäkurpitsa, kovat juustot (parmesaani). Ota seuraava huomioon jo elintarvikkeita ostaessasi Tärkein edellytys sille, että elintarvikkeet säilyvät mahdollisimman pitkään, on että ne ostetaan mahdollisimman tuoreina. Elintarvikkeen tuoreus jääkaappiin asetettaessa vaikuttaa eniten tuotteen säilyvyyteen. Lue aina tarkoin elintarvikepakkauksessa olevat säilytysohjeet ja tarkista viimeinen käyttöpäivä. Tuotteen kylmäketjua ei saisi katkaista missään vaiheessa. Varo siksi pitämästä elintarvikkeita liian kauan esimerkiksi kuumassa autossa. Neuvo: Pidä ruokaostoksilla mukanasi kylmälaukkua ja laita ostamasi pakasteet kylmään heti kotiin saavuttuasi. Säilytä elintarvikkeita oikein Säilytä elintarvikkeet jääkaapissa tiiviisti pakattuina tai kannella peitettyinä (poikkeuksen tästä muodostavat Perfect- Fresh-kylmätilan lokerot). Näin elintarvikkeet eivät kuivu eivätkä anna tai ota hajuja. Myös elintarvikkeissa mahdollisesti olevat bakteerit eivät siirry tällä tavoin tuotteesta toiseen. Tämä on otettava huomioon ennen kaikkea eläinkunnan tuotteiden säilytyksessä. Kun olet säätänyt lämpötilan oikein ja kun noudatat elintarvikkeiden käsittelyssä hyvää hygieniaa, elintarvikkeet saattavat säilyä huomattavasti pitempään. 32

33 Elintarvikkeiden säilytys PerfectFresh-kylmätilassa PerfectFresh-kylmätila tarjoaa optimaaliset säilytysolot tuoreille hedelmille, vihanneksille, kalalle, lihalle ja meijerituotteille. Elintarvikkeet pysyvät raikkaina huomattavasti normaalia pitempään, ja niiden maku ja vitamiinit pysyvät tallella. PerfectFresh-kylmätilan lämpötila säätyy automaattisesti ja se pysyy noin 0-3 C:n paikkeilla. Tämä normaalia jääkaappilämpötilaa kylmempi lämpötila-alue on kylmyyttä kestävien elintarvikkeiden optimaalinen säilytyslämpötila. Kylmä lämpötila pidentää elintarvikkeiden säilyvyyttä ja elintarvikkeet säilyttävät tuoreutensa huomattavasti pitempään kuin tavallisessa jääkaapissa. Lisäksi voit säätää kylmätilan kostean lokeron ilmankosteutta säilyttämiesi elintarvikkeiden mukaan. Normaalia korkeampi ilmankosteus auttaa ylläpitämään elintarvikkeen omaa kosteutta, jolloin elintarvike ei kuivu niin nopeasti. Näin elintarvikkeet säilyvät normaalia pitempään rapeina ja raikkaina. PerfectFresh-kylmätila on jaettu kahteen osaan: Ylemmässä kuivassa lokerossa vallitsee 0-3 C:n lämpötila, ilmankosteutta ei ole lisätty,; Täällä voit säilyttää kalan, lihan, meijerituotteet ja kaikenlaiset elintarvikkeet, kunhan ne on pakattu hyvin. Alemmassa kosteassa lokerossa (joissakin malleissa useampia) vallitsee0-3 C:n lämpötila, ilmankosteuden säätimen asennon mukaan lokeron ilmankosteutta ei ole lisätty, tai on lisätty.. Jos ilmankosteutta on lisätty, säilytä täällä kaikki vihannekset ja hedelmät. Ota kuitenkin huomioon, että elintarvikkeiden tuoreus ja moitteeton kunto ennen säilytystä on tärkein tekijä tuotteiden säilyvyydelle! Ota elintarvikkeet pois Perfect- Fresh-kylmätilasta noin minuuttia ennen tarjoilua. Vasta huoneenlämpötilassa tuotteiden aromi ja maku pääsevät oikeuksiinsa. 33

34 Elintarvikkeiden säilytys PerfectFresh-kylmätilassa Kuiva lokero, Säilytä kuivassa lokerossa helposti pilaantuvia elintarvikkeita, esimerkiksi: tuoretta kalaa, äyriäisiä, simpukoita; lihaa, lintuja, makkaroita; ruokasalaatteja; meijerituotteita, kuten jogurttia, juustoa, kermaa, rahkaa jne. Täällä voit säilyttää myös kaikenlaisia muita elintarvikkeita, kunhan ne on pakattu hyvin. Kuivan lokeron tarkoituksena on nimenomaan kylmäsäilytys. Kuivan lokeron ilmankosteus vastaa lähinnä normaalin jääkaapin ilmankosteutta. Huomaa, että proteiinipitoiset elintarvikkeet pilaantuvat muita nopeammin. Toisin sanoen äyriäiset ja simpukat pilaantuvat nopeammin kuin kala, ja kala pilaantuu nopeammin kuin liha. Säilytä tällaiset elintarvikkeet hygieniasyistä aina peitettyinä tai pakattuina. Kostea lokero,,. Kosteassa lokerossa on liukusäädin, jonka avulla voit säätää lokeron ilmankosteutta. Työnnä liukusäädin joko asentoon, tai.. Ilmankosteutta ei lisätty, Kun liukusäädin on asennossa,, kostea lokero toimii kuivana lokerona liukusäädin avaa lokeron aukot, jolloin kosteus poistuu lokerosta (ks. "Kuiva lokero,"). Lisätty ilmankosteus. Kun liukusäädin on asennossa., kostea lokero sopii vihannesten ja hedelmien säilytykseen. Liukusäädin sulkee lokeron aukot, jolloin ilmankosteus pysyy lokeron sisällä. Kostean lokeron ilmankosteus vaihtelee periaatteessa sen mukaan, millaisia elintarvikkeita säilytät lokerossa pakkaamattomina, ja kuinka paljon niitä on. Jos elintarvikkeita on vähän, ilmankosteus saattaa jäädä liian vähäiseksi. Neuvo: Jos säilytät kosteassa lokerossa vain vähän elintarvikkeita, pakkaa ne ilmatiiviisiin pakkauksiin. Jos kostean lokeron ilmankosteus on erittäin suuri, laatikon pohjalle saattaa tiivistyä vettä. Pyyhi liika kosteus pois kuivalla liinalla. 34

35 Elintarvikkeiden säilytys PerfectFresh-kylmätilassa Jollet ole tyytyväinen elintarvikkeiden säilyvyyteen kylmätilassa (esim. jos elintarvikkeet alkavat nahistua ja veltostua jo lyhyen säilytyksen jälkeen), tarkista vielä oletko noudattanut seuraavia ohjeita: ^ Säilytä PerfectFresh-kylmätilassa vain tuoreita elintarvikkeita. Elintarvikkeen tuoreus kylmätilaan asetettaessa vaikuttaa eniten tuotteen säilyvyyteen. ^ Puhdista PerfectFresh-kylmätila ennen kuin asetat sinne tuoreita elintarvikkeita. ^ Jos elintarvikkeet ovat erittäin kosteita, kuivaa niiden pintaa hieman esim. talouspaperilla ennen säilytystä. ^ Älä säilytä kylmälle arkoja elintarvikkeita PerfectFresh-kylmätilassa (ks. "Kylmälle arat elintarvikkeet"). ^ Valitse elintarvikkeen säilyttämiseen oikea PerfectFresh-lokero ja säädä kostean lokeron ilmankosteus elintarvikkeelle sopivaksi liukusäädintä säätämällä. ^ Kosteassa lokeron lisätty ilmankosteus. vaihtelee säilytettyjen elintarvikkeiden ominaiskosteuden mukaan, eli mitä enemmän elintarvikkeita lokerossa on, sitä korkeampi ilmankosteus on. Jos lokeron pohjalle kerääntyy liikaa kosteutta, elintarvikkeet saattavat kärsiä tästä. Kuivaa tällöin lokeron pohja liinalla tai aseta lokeron pohjalle ritilä tai vastaava, jotta ylimääräinen kosteus voi valua pois. Jos ilmankosteus taas on liian vähäinen, pakkaa elintarvikkeet ilmatiiviisiin pakkauksiin. ^ Jos sinusta tuntuu, että PerfectFresh-kylmätila on liian lämmin tai kylmä, yritä ensin säätää jääkaapin lämpötilaa pari astetta kylmemmäksi tai lämpimämmäksi. Viimeistään silloin, kun PerfectFresh-kylmätilan pohjalla näkyy jääkiteitä, sinun on nostettava lämpötilaa, muuten elintarvikkeet voivat saada paleltumisvaurioita. 35

36 Sisätilan muuttaminen Ovihyllyn / pullohyllyn siirtäminen ^ Voit irrottaa ovi- tai pullohyllyn nostamalla sitä ylöspäin ja vetämällä sen ulos eteenpäin. ^ Aseta ovi- /pullohylly takaisin haluamallesi korkeudelle. Tarkista, että asetat hyllyn paikalleen oikeassa asennossa ja perille pidikkeisiin. Pullonpidikkeen siirtäminen Voit työntää pullonpidikettä vasemmalle tai oikealle. Näin saat pullohyllylle lisää tilalle kartonkipakkauksille. Voit myös irrottaa pullonpidikkeen, esim. ovihyllyn puhdistusta varten: ^ Irrota pullohylly nostamalla sitä ylöspäin ja vetämällä se ulos eteenpäin. ^ Vedä pullonpidike irti pullohyllyn takareunasta ylöspäin. Hyllytasot / Valaistut hyllytasot LED-valo sijaitsee hyllytason teräslistassa. Siirtämällä hyllytasojen paikkaa voit vaihdella jääkaapin sisätilan valaistusta haluamallasi tavalla. Jollei LED-valo syty, tarkista että hyllytaso on sijoitettu kannattimien päälle oikein: Hyllytason vasemmassa etukulmassa on metallinastoja (koskettimia), joiden kautta LED-valo saa virtaa. Kun työnnät hyllytasoa kannattimille, varmista että koskettimet napsahtavat paikoilleen kannattimeen. Hyllytasojen / Valaistujen hyllytasojen siirtäminen Voit siirtää hyllyjä säilytettävän tavaran korkeuden mukaan. ^ Nosta hyllyä hieman etupuolelta ja vedä hyllyä vähän ulospäin, kunnes hyllyn vasemmassa ja oikeassa reunassa olevat lovet tulevat kannattimien päälle, ja nosta tai laske sitten hyllyä kannattimien yli. 36

37 Sisätilan muuttaminen Hyllyn takareunassa olevan reunuksen tulee osoittaa ylöspäin. Reunus estää elintarvikkeita koskettamasta laitteen takaseinää ja jäätymästä siihen kiinni. Hyllyissä on rajoittimet, joiden ansiosta hyllyjä ei voi vetää vahingossa ulos. Pullotelineen siirtäminen PerfectFresh-kylmätilan lokerot PerfectFresh-kylmätilan lokerot ovat teleskooppikiskojen päällä, ja lokerot voidaan vetää ulos täyttämistä ja tyhjentämistä sekä puhdistamista varten. Jotta saat lokerot helpommin ulos, irrota ensin pullohylly jääkaapin ovesta. ^ Vedä lokeroita ulospäin niin pitkälle kuin ne tulevat. Pullotelineen voi sijoittaa eri kohtiin jääkaapin sisällä. ^ Nosta pullotelinettä hieman etupuolelta ja vedä telinettä vähän ulospäin, kunnes telineen vasemmassa ja oikeassa reunassa olevat lovet tulevat kannattimien päälle, ja nosta tai laske sitten telinettä kannattimien yli. Telineen takareunassa olevan reunuksen tulee osoittaa ylöspäin, jotteivät pullot pääse kosketuksiin laitteen takaseinän kanssa. Pullotelineessä on rajoittimet, joiden ansiosta telinettä ei voi vetää vahingossa ulos. ^ Tartu lokeroon takaa molemmilta sivuilta ja irrota lokero nostamalla sitä ensin ylöspäin ja sitten ulospäin. Työnnä teleskooppikiskot lopuksi takaisin sisään. Näin vältät kiskojen vahingoittumisen! ^ Vedä lokeroiden välistä kantta varovasti hieman eteenpäin ja ota kansi sitten irti alaspäin. 37

38 Sisätilan muuttaminen Kun puhdistat laitteen sisäosia, varo ettet pese vahingossa pois teleskooppikiskojen erikoisrasvaa. Puhdista kiskot pelkällä kostealla liinalla. ^ Aseta lokeron kansi takaisin paikalleen nostamalla se pidikkeisiinsä alhaalta ylöspäin. Työnnä kantta sitten taaksepäin, kunnes se napsahtaa paikalleen. Kun haluat asettaa lokeron takaisin paikalleen, ^ aseta lokero kokonaan sisääntyönnettyjen kiskojen päälle. ^ Työnnä lokeroa sisäänpäin, kunnes se napsahtaa paikalleen. 38

39 Automaattinen sulatus Jääkaappi sulaa automaattisesti. Kompressorin käydessä jääkaapin takaseinään muodostuu huurretta ja vesipisaroita. Niitä ei tarvitse poistaa, koska ne haihtuvat automaattisesti kompressorin tuottaman lämmön vaikutuksesta. Sulamisvesi valuu kouruun ja siitä poistoletkun kautta kaapin takana olevaan haihdutusastiaan. Huolehdi siitä että sulamisvesi pääsee esteettä valumaan kourusta poistoletkuun. 39

40 Puhdistus ja hoito Varo, ettei laitteen elektronisiin osiin, valaisimiin tai vasemmanpuoleisten kannattimien metallinastoihin (koskettimiin) pääse vettä. Älä päästä puhdistusvettä sulamisveden poistoaukkoon. Älä koskaan käytä höyryilmatoimisia puhdistuslaitteita. Höyry voi päästä laitteen jännitteisiin osiin ja aiheuttaa oikosulun. Älä koskaan irrota laitteen sisällä olevaa arvokilpeä. Arvokilpeä tarvitaan mahdollista huoltoa varten! Ohjeita puhdistusaineen valintaan Välttyäksesi pintojen vahingoittumiselta älä käytä puhdistuksessa soodaa, ammoniakkia, happoa tai klooria sisältäviä puhdistusaineita, kalkkia irrottavia puhdistusaineita, hankaavia puhdistusaineita, kuten hankausjauheita, -nesteitä tai hankauskiviä, liuottimia sisältäviä puhdistusaineita, teräksisten pintojen puhdistusaineita, koneastianpesuaineita, uuninpuhdistusaineita, lasinpesuaineita, hankaavia kovia sieniä ja harjoja, esim. patasieniä, ihmesieniä (taikasieniä), teräviä metallikaapimia! Käytä laitteen teräspintojen puhdistukseen ja hoitamiseen Mielen teräspintojen hoitoainetta (saatavana huoltoliikkeestä tai Mielen verkkokaupasta). Hoitoaine sisältää materiaaleille hellävaraisia ainesosia ja toisin kuin teräksen puhdistusaineet, se ei sisällä lainkaan hankausaineita. Se poistaa lian hellävaraisesti ja jättää pinnoille vettä ja likaa hylkivän suojakalvon, joka vähentää teräspinnan likaantumista. Suosittelemme puhdistusta haalealla vedellä ja tilkalla käsiastianpesuainetta. Seuraavilta sivuilta löydät tärkeitä puhdistusohjeita. 40

41 Puhdistus ja hoito Ennen puhdistusta ^ Kytke koko laite pois päältä. Näyttöruutu sammuu ja kompressori kytkeytyy pois päältä. Jos näin ei käy, laitteen lukitus on kytketty päälle (ks."asetusten muuttaminen - Lukituksen kytkeminen pois päältä"). ^ Ota laitteen pistotulppa pois pistorasiasta tai kytke laitteen sulake pois päältä. ^ Tyhjennä laite elintarvikkeista ja siirrä tuotteet viileään paikkaan. ^ Irrota ovi-/pullohyllyt laitteen ovesta. ^ Irrota PerfectFresh-kylmätilan lokerot ja lokeroiden kansilevy (ks. "Sisätilan muuttaminen - PerfectFresh-kylmätilan lokerot"). ^ Irrota lasilevy, joka toimii lämpötilan erotuslevynä. ^ Irrota kaikki muut irti lähtevät osat puhdistusta varten. Hyllytasot / Valaistut hyllytasot LED-valaistut teräslistat ja tavalliset teräslistat eivät kestä pesua astianpesukoneessa! LED-valaistuja teräslistoja ei saa kastaa veteen! Irrota ennen hyllytason puhdistusta LED-valaistu teräslista tai tavallinen teräslista sekä takimmainen suojalista: ^ Aseta hyllytaso yläpuoli alaspäin työtasolle pehmeälle alustalle (esim. keittiöpyyhkeen päälle). LED-valaistu teräslista Varo! Irrota teräslista aina ensiksi siltä puolelta, jossa ei ole LED-valojen sähkökoskettimia (metallinastoja). 41

42 Puhdistus ja hoito Pullo- ja ovihyllyt Pullo- ja ovihyllyjen teräskehykset eivät kestä pesua astianpesukoneessa! ^ Tartu teräslistan vasemmassa reunassa olevaan muoviulokkeeseen sen sisimmästä kohdasta. 1. Taivuta muoviuloketta poispäin hyllytasosta ja 2. vedä samalla teräslista irti. Samalla lista irtoaa myös vastakkaisesta reunasta. ^ 3. Vedä takana oleva suojalista irti. ^ Kiinnitä teräslista ja suojalista takaisin paikoilleen hyllytasoon puhdistuksen jälkeen päinvastaisessa järjestyksessä. Irrota teräskehykset seuraavasti: ^ Aseta pullo-/ovihylly työtasolle etupinta alaspäin. ^ Tartu teräskehyksen takaosaan ja taivuta sitä poispäin hyllystä. Nyt koko teräskehys irtoaa hyllystä. ^ Kiinnitä teräskehys puhdistuksen jälkeen takaisin päinvastaisessa järjestyksessä. 42

43 Puhdistus ja hoito Sisätila, varusteet Puhdista kylmälaite säännöllisesti, mutta vähintään kerran kuussa. Älä anna likaantumien kuivua kiinni pintoihin, vaan poista ne heti. ^ Puhdista laitteen sisätila haalealla vedellä, jossa on tilkka käsiastianpesuainetta. Puhdistuksen jälkeen huuhtele pinnat huolellisesti puhtaalla vedellä ja kuivaa lopuksi kuivalla liinalla. Seuraavat osat kestävät pesun astianpesukoneessa: pullonpidike, voirasia, munalokero (kaikkia osia ei kaikissa malleissa) ovessa olevat pullo- ja ovihyllyt (ilman teräskehyksiä) hyllytasot (ilman teräslistoja/led-valaistuja teräslistoja sekä suojalistoja) Käytä ainoastaan pesuohjelmia, joiden pesulämpötila on 55 C tai alempi! Muoviosat voivat värjäytyä astianpesukoneessa joutuessaan kosketuksiin luonnostaan värjäävien aineiden, esim. porkkanoiden, ketsupin tai paprikan kanssa. Värjäytymät eivät kuitenkaan vaikuta näiden osien kestävyyteen. Seuraavat osat eivät kestä pesua astianpesukoneessa: pullo- ja ovihyllyjen teräskehykset hyllytasojen teräslistat ja LED-valaistut teräslistat sekä takana olevat suojalistat pulloteline PerfectFresh-kylmätilan lokerot ja lokeroiden kansilevy ^ Puhdista nämä osat/varusteet käsin. 43

44 Puhdistus ja hoito ^ Puhdista sulamisvesikouru ja poistoaukko säännöllisesti, jotta sulamisvesi pääsee esteettä valumaan haihdutusastiaan. Voit puhdistaa poistoaukon esim. vanupuikon tms. avulla. Irrota tätä varten PerfectFresh-kylmätilan lokerot. ^ PerfectFresh-kylmätilan lokerot liikkuvat teleskooppikiskoilla. Puhdista teleskooppikiskot kostealla liinalla. Varo puhdistuksen yhteydessä, ettet pese vahingossa pois teleskooppikiskojen erikoisrasvaa. Oven tiivisteet Älä öljyä oven tiivisteitä. Öljy ja rasvat haurastuttavat niitä ajan mittaan. ^ Puhdista tiivisteet säännöllisesti pelkällä vedellä ja kuivaa ne aina lopuksi pehmeällä liinalla. Tulo- ja poistoilma-aukot ^ Puhdista laitteen tulo- ja poistoilma-aukot säännöllisesti harjalla tai pölynimurin pölysuuttimella. Pölyn kerääntyminen lisää energiankulutusta. ^ Poista mahdolliset likaantumat teräskehyksistä ja teräslistoista Mielen teräspintojen hoitoaineella. ^ Pyyhi nämä teräksiset osat Mielen teräspintojen hoitoaineella jokaisen puhdistuksen jälkeen. Hoitoaine muodostaa teräspinnalle kestävän suojakalvon, joka vähentää teräspinnan likaantumista! ^ Anna laitteen tuulettua vielä vähän aikaa ovi auki. 44

45 Puhdistus ja hoito Puhdistuksen jälkeen ^ Aseta kaikki irrottamasi osat takaisin paikoilleen. Hyllytasojen vasemmanpuoleisissa kannattimissa on lovet, joissa on metallinastoja (koskettimia), jotka syöttävät virtaa hyllytasojen LED-valoille. Varmista aina että nämä koskettimet ovat puhtaat ja kuivat ennen kuin työnnät niihin LED-valaistun hyllytason. Työnnä hyllytasoa niin pitkälle, että se napsahtaa kuuluvasti paikalleen. Vain tällä tavoin LED-valot voivat toimia. ^ Liitä laite takaisin sähköverkkoon ja kytke laite päälle. ^ Kytke pikajäähdytystoiminto päälle, niin jääkaappi jäähtyy nopeammin. ^ Aseta elintarvikkeet takaisin laitteeseen, ja sulje laitteen ovi. 45

46 Vianetsintä Useimmat laitteen päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Seuraavan taulukon tarkoituksena on auttaa sinua löytämään ja poistamaan häiriön mahdollinen syy. Ellet saa toimintahäiriötä korjatuksi oheisten toimenpiteiden avulla, ota yhteys Miele-huoltoon. Vältä laitteen oven avaamista ennen häiriön korjausta, niin tuotteet pysyvät mahdollisimman kauan kylmänä. Asiattomista asennus-, huolto- ja korjaustöistä voi aiheutua huomattavia vaaratilanteita laitteen käyttäjälle. Laitteen asennus-, huolto- ja korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. Ongelma Syy Toimenpide Laite ei kylmene, sisävalo ei pala, kun jääkaapin ovi on auki, eikä näyttöruudussa näy mitään. Laitetta ei ole kytketty päälle, mutta näyttöruudussa näkyy verkkovirran symboli. Pistotulppa ei ole kunnolla paikallaan pistorasiassa. ^ Kosketa virtakytkintä. ^ Työnnä laitteen pistotulppa takaisin pistorasiaan. Näyttöruutuun ilmestyy verkkovirran symboli, kun laitetta ei ole vielä kytketty päälle. Laite ei kylmene, mutta laitetta voi käyttää ja sisävalo palaa. Sulake on lauennut. Syy saattaa olla kylmälaitteessa, sähköverkon jännitteessä tai jossain muussa sähkölaitteessa. Messuasetus on kytketty päälle, se näkyy näytössä symbolina. Messuasetuksen ansiosta laitteen toimintoja voidaan esitellä ilman, että laite kylmenee. Kotitalouskäytössä tätä asetusta ei tarvita. ^ Ota yhteys sähköasentajaan tai Miele-huoltoon. ^ Kytke messuasetus pois päältä (ks. "Tietoja kauppiaille - Messuasetus"). 46

47 Vianetsintä Kompressori kytkeytyy päälle yhä useammin ja käy pitkään, kylmälaitteen lämpötila laskee. Ongelma Syy Toimenpide Kylmälaite on liian kylmä. Laitteen lämpötila on säädetty liian kylmäksi. ^ Muuta lämpötilan asetusta. Laitteen ovi ei ole kunnolla kiinni. ^ Tarkista, että laitteen ovi sulkeutuu kunnolla. Pikajäähdytystoiminto on vielä päällä. Pikajäähdytystoiminto kytkeytyy automaattisesti pois päältä 12 tunnin kuluttua. Energian säästämiseksi voit kytkeä pikajäähdytystoiminnon pois päältä jo aiemmin: ^ Paina pikajäähdytyspainiketta. Kompressori käy koko ajan. Kun laitteessa ei ole paljon jäähdytettävää tavaraa, laitteen kompressori kytkeytyy alhaiselle kierrosnopeudelle energian säästämiseksi. Tämän vuoksi kompressori käy myös tavallista pitempään. Ei mitään! 47

48 Vianetsintä Kompressori kytkeytyy päälle yhä useammin ja käy pitkään, kylmälaitteen lämpötila laskee. Ongelma Syy Toimenpide Kompressori kytkeytyy päälle yhä useammin ja käy pitkään. Sijoituskaapin ilmanotto- ja ilmanpoistoaukot ovat peitossa tai täynnä pölyä. Olet ehkä avannut laitteen ovea tavallista useammin tai laittanut laitteeseen suuria määriä tuoreita elintarvikkeita. ^ Älä peitä laitteen ilmanotto- ja ilmanpoistoaukkoja. ^ Puhdista ilmanotto- ja ilmanpoistoaukot säännöllisesti pölystä. ^ Avaa laitteen ovia vain tarvittaessa ja mahdollisimman lyhyeksi ajaksi. Laite kylmenee takaisin asettamaasi lämpötilaan jonkin ajan kuluttua. Ympäristön lämpötila liian korkea. Mitä korkeampi ympäristön lämpötila on, sitä pitempiä aikoja kylmäkoneisto käy. Laitetta ei ole sijoitettu kalusteisiin oikein. ^ Noudata kappaleessa "Asennusohjeita - Sijoituspaikka" annettuja ohjeita. ^ Noudata kappaleen "Asennusohjeita - Kalusteisiin sijoittaminen" ohjeita. 48

49 Vianetsintä Kompressori kytkeytyy päälle yhä harvemmin ja käy lyhyesti, kylmälaitteen lämpötila nousee. Ongelma Syy Toimenpide Laite on liian lämmin. Kyseessä ei ole häiriö! ^ Muuta lämpötilan asetusta. ^ Tarkista laitteen sisälämpötila vielä 24 tunnin kuluttua. Näyttöruudussa näkyy virheilmoitus Ongelma Syy Toimenpide Näyttöruudussa näkyy "F0 - F9". Laitteessa on tekninen häiriö. ^ Ota yhteys Miele-huoltoon. 49

50 Vianetsintä Valaistus Ongelma Syy Toimenpide Yksittäisen hyllytason LED-valo ei toimi. Hyllytasoa ei ole asetettu paikalleen kannattimilleen. ^ Työnnä hyllytasoa kannattimessa olevaan loveen, kunnes hylly napsahtaa kuuluvasti paikalleen. Hyllytasojen LED-valot eivät toimi. Hyllytason LED-valaisimeen tai hyllyn vasemmanpuoleisen kannattimen metallinastoihin (koskettimiin) on päässyt nestettä. Turvakytkin kytkee LED-valot pois toiminnasta. ^ Pyyhi LED-valaistu teräslista ensin kostealla ja sitten kuivalla liinalla tai ota hyllytaso ulos jääkaapista ja anna teräslistan kuivua laitteen ulkopuolella. Puhdista kannattimien metallinastat (koskettimet) samalla tavalla. Varmista että koskettimet ovat puhtaat ja kuivat ennen kuin työnnät LED-valaistun hyllytason niiden päälle. ^ Työnnä hyllytasoa kannattimessa olevaan loveen, kunnes hylly napsahtaa kuuluvasti paikalleen. ^ Sulje laitteen ovi. Kun avaat jääkaapin oven uudelleen, sisävalot toimivat jälleen normaalisti. Jos vika ei ole missään näissä, kyseessä on tekninen häiriö. ^ Ota yhteys Miele-huoltoon. 50

51 Vianetsintä Valaistus Ongelma Syy Toimenpide Hyllytasojen LED-valot eivät toimi. Ylikuumenemisen välttämiseksi LED-valot sammuvat automaattisesti noin 15 minuutin kuluttua, jos jääkaapin ovea pidetään auki. Teräslistan LED-valo on rikki. ^ Sulje laitteen ovi. Kun avaat jääkaapin oven uudelleen, sisävalot toimivat jälleen normaalisti. ^ Vaihda LED-valaistu teräslista uuteen. Sen voi ostaa erillisenä lisävarusteena (ks."laitteen osat - Erikseen ostettavat lisävarusteet"). Älä yritä irrottaa itse valaisimen peitesuojusta! Jos valaisimen peitesuojus on kuitenkin vahingoittunut tai irronnut vahingossa - Varoitus! Valaisin käyttää luokan 1M lasersädettä. Älä katso valaisimeen millään optisilla instrumenteilla (suurennuslasilla tms.)! Peitesuojuksen alla on sähköä johtavia osia. Voit loukata itsesi tai valaisin voi vahingoittua! 51

52 Vianetsintä Valaistus Ongelma Syy Toimenpide Vihanneslokeron LED-valaisin (ei kaikissa malleissa) ei toimi. Ylikuumenemisen välttämiseksi LED-valot sammuvat automaattisesti noin 15 minuutin kuluttua, jos jääkaapin ovea pidetään auki. Jos vika ei ole missään näissä, kyseessä on tekninen häiriö. ^ Sulje laitteen ovi. Kun avaat jääkaapin oven uudelleen, sisävalot toimivat jälleen normaalisti. ^ Ota yhteys Miele-huoltoon. LED-valaisimen korjaaminen ja vaihtaminen on ehdottomasti jätettävä huoltoliikkeen tehtäväksi. Valaisimen peitesuojuksen alla on sähköä johtavia osia. Voit loukata itsesi tai laite voi vahingoittua! Älä yritä irrottaa itse valaisimen peitesuojusta! Jos valaisimen peitesuojus on kuitenkin vahingoittunut tai irronnut vahingossa - Varoitus! Valaisin käyttää luokan 1M lasersädettä. Älä katso valaisimeen millään optisilla instrumenteilla (suurennuslasilla tms.)! 52

53 Vianetsintä Muut häiriöt Ongelma Syy Toimenpide Laitetta ei voi kytkeä pois päältä. Laitteen lukitus on kytketty päälle. Näyttöruudussa palaa symboli. ^ Kytke lukitus pois päältä (ks."asetusten muuttaminen - Lukituksen kytkeminen pois päältä"). Laitteen ulkoseinät tuntuvat lämpimiltä. Jääkaapin pohjalla on nestettä. Kyseessä ei ole häiriö! Kompressorin toiminnasta syntyvä lämpö siirretään laitteen ulkoseiniin kondenssiveden muodostumisen välttämiseksi. Sulamisveden poistoaukko on tukossa. Ei mitään! ^ Puhdista sulamisvesikouru ja sulamisveden poistoaukko. 53

54 Syitä laitteesta kuuluviin ääniin Täysin normaaleja ääniä Hurrrr... Pulp, pulp... Naks... Suhinaa... Mistä äänet johtuvat? Hurina kuuluu laitteen moottorista (kompressorista). Ääni voi olla hetkellisesti voimakkaampi, kun moottori kytkeytyy päälle. Pulputus, kurlutus tai solina aiheutuu kylmäaineen liikkeestä kylmäputkistoissa. Naksahtelua kuuluu aina silloin, kun termostaatti kytkee moottorin päälle tai pois päältä. Moniosaisten tai NoFrost-kylmälaitteiden sisältä voi kuulua satunnaisesti ilmavirtauksen hiljaista suhinaa. Kylmälaitteissa, joissa on vesisäiliö, voit kuulla pumpun surinaa, kun vettä otetaan vesisäiliöstä. Paukahtelua... Paukahtelua saattaa kuulua, kun laitteen materiaalit laajentuvat tai supistuvat lämpötilan vaihdellessa. Huomaa, että moottorin käynnistä tai kylmäaineen virtaamisesta aiheutuvat äänet kuuluvat asiaan eikä niitä voi välttää! Äänet, jotka on helppo poistaa Räminä, kolina, kilinä Syy Laite ei ole suorassa. Laite ottaa kiinni viereisiin kalusteisiin tai laitteisiin. Laitteen hyllyt heiluvat tai ovat jumiutuneet. Pullot tai astiat ottavat kiinni toisiinsa. Verkkoliitäntäjohdon pidike on jäänyt paikalleen kylmälaitteen takapuolelle. Toimenpide Suorista laite vesivaa'an avulla. Ruuvaa tarvittaessa laitteen säätöjalkoja tai laita jotain laitteen jalkojen alle. Vedä laitetta hieman irti viereisistä kalusteista tai laitteista. Tarkista kaikki laitteen irrotettavat osat ja aseta ne tarvittaessa uudestaan paikoilleen. Vedä pulloja tai astioita hieman irti toisistaan. Irrota liitäntäjohdon pidike. 54

55 Huolto/takuu Ellet saa toimintahäiriötä korjatuksi edellä mainittujen toimenpiteiden avulla, ota yhteys Miele-kauppiaaseen tai Miele-huoltoon. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannesta löytyvästä puhelinnumerosta. Huolto tarvitsee kylmälaitteesi malli- ja valmistusnumerotiedot. Molemmat tiedot löytyvät laitteen sisätilassa olevasta arvokilvestä. Takuuaika ja takuuehdot Tälle kylmälaitteelle on myönnetty kahden (2) vuoden takuu. Lisätietoja omassa maassasi voimassa olevista takuuehdoista saat Mielen kuluttajaneuvonnasta. Miele-kuluttajaneuvonnan puhelinnumeron löydät tämän käyttöohjeen takakannesta. 55

56 Tietoja vertailutestejä varten Vertailutestit on tehtävä voimassa olevien normien ja direktiivien mukaisesti. Lisäksi laitevertailujen valmistelussa ja toteutuksessa on otettava huomioon seuraavat valmistajan antamat tiedot: ohjeet laitteen täyttämiseksi, käyttö- ja asennusohjeessa annetut ohjeet. PerfectFresh-kylmätila täyttää kylmäsäilytystiloille asetetun normin EN ISO

57 Tietoja kauppiaille Messuasetus Messuasetus-toiminnon avulla tätä kylmälaitetta voidaan esitellä liikkeissä ja esittelytiloissa. Tällöin kylmälaitteen käyttöä ja sisävalaistusta voidaan esitellä vapaasti, mutta laitteen kompressori ei ole käynnissä eli laite ei kylmene. ^ Aseta sormesi hipaisupainikkeelle ja pidä sitä siinä. Messuasetuksen kytkeminen päälle ^ Kytke laite pois päältä koskettamalla virtakytkintä. Jos mitään ei tapahdu, laitteen lukitus on päällä! Lämpötilan näyttö sammuu näyttöruudusta ja tilalle ilmestyy verkkovirran symboli. ^ Kosketa lisäksi kerran virtakytkintä (älä ota sormeasi pois painikkeelta!). ^ Pidä edelleen sormeasi painikkeella, kunnes näyttöruutuun ilmestyy symboli. ^ Ota sitten sormesi pois painikkeelta. Messuasetus on kytketty päälle, se näkyy näytössä symbolina. 57

58 Tietoja kauppiaille Messuasetuksen kytkeminen pois päältä Symboli palaa näyttöruudussa. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruutuun ilmestyvät kaikki käytettävissä olevien toimintojen symbolit ja symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilan säätöpainiketta ( tai ), että näyttöruutuun ilmestyy 0 (tarkoittaa: messuasetus on pois päältä). ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus astuu voimaan ja symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilansäätöpainiketta ( tai ), että symboli alkaa vilkkua. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa alkaa vilkkua 1 (tarkoittaa: messuasetus on kytketty päälle), symboli palaa. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Messuasetus on kytketty pois päältä, symboli sammuu. 58

59 Sähköliitäntä Laitteessa on vakiovarusteena pistotulpallinen verkkoliitäntäjohto, jonka saa liittää vaihtovirtaverkkoon 50 Hz, V. Pistorasia on suojattava vähintään 10 A sulakkeella. Laitteen saa liittää ainoastaan asianmukaisesti asennettuun sukopistorasiaan. Sähköliitännän on oltava DIN VDE normin 0100 mukainen. Jotta laite voidaan tarvittaessa irrottaa nopeasti sähköverkosta, pistorasiaan on päästävä helposti käsiksi eikä se saa sijaita suoraan laitteen takana. Jos laitteen pistotulppaan ei enää pääse käsiksi laitteen asennuksen jälkeen, sähköliitäntä on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin tulee olla vähintään 3 mm. Tällaisia kytkimiä ovat mm. ylivirtasuojakytkimet ja suojakytkimet (SFS-EN 60335). Laitteen pistotulppa ja verkkoliitäntäjohto eivät saa ottaa kiinni laitteen takaseinään, koska laitteen tärinä voi vahingoittaa pistotulppaa tai verkkoliitäntäjohtoa. Seurauksena voi olla oikosulku. Älä liitä minkään muunkaan sähkölaitteen pistotulppaa tämän laitteen takana olevaan pistorasiaan. Älä liitä konetta sähköverkkoon jatkojohdon avulla, jottei koneen sähköturvallisuus heikkene (ylikuumenemisen aiheuttama palovaara). Konetta ei saa liittää esim. aurinkosähköjärjestelmissä käytettäviin inverttereihin. Koneen päälle kytkemisen yhteydessä syntyvä jännitepiikki saattaa aktivoida turvakatkaisun. Koneen elektroniikka saattaa vaurioitua! Älä myöskään liitä konetta sähköverkkoon ns. energiansäästöpistotulppien välityksellä, sillä ne eivät syötä riittävästi sähköä koneeseen ja kone lämpenee liikaa. Jos laitteen verkkoliitäntäjohto täytyy vaihtaa, jätä vaihto valtuutetun sähköasentajan tehtäväksi. 59

60 Asennusohjeita Kylmälaite voi kaatua, jollei sitä ole asennettu kalusteisiin! Sijoituspaikka Älä sijoita laitetta suoraan lämmönlähteen (liesi, astianpesukone, lämpöpatteri) viereen tai paikkaan, jossa se on alttiina suoralle auringonpaisteelle. Mitä korkeampi huoneenlämpötila on, sitä pitempiä aikoja kompressori käy. Paras sijoituspaikka on kuiva, tuuletettava huone. Kun sijoitat laitetta kalusteisiin, ota lisäksi huomioon seuraavat seikat: Jotta laite voidaan tarvittaessa irrottaa nopeasti sähköverkosta, pistorasiaan on päästävä helposti käsiksi eikä se saa sijaita suoraan laitteen takana. Laitteen pistotulppa ja verkkoliitäntäjohto eivät saa ottaa kiinni laitteen takaseinään, koska laitteen tärinä voi vahingoittaa pistotulppaa tai verkkoliitäntäjohtoa. Älä liitä minkään muunkaan sähkölaitteen pistotulppaa tämän laitteen takana olevaan pistorasiaan. Tärkeää! Jos ilmankosteus on suuri, kosteus voi tiivistyä vedeksi laitteen ulkopinnoille. Tällainen tiivistynyt vesi saattaa aiheuttaa korroosiota laitteen ulkoseiniin. Tämän estämiseksi suosittelemme, että sijoitat laitteen riittävästi tuuletettuun kuivaan ja/tai ilmastoituun tilaan. Tarkista myös laitteen kalusteisiin sijoittamisen jälkeen, että laitteen ovi sulkeutuu kunnolla, etteivät laitteen ilmankiertoaukot ole tukossa ja että laite on sijoitettu oheisten sijoitusohjeiden mukaisesti. Huoneenlämpötilaluokka Kylmälaite on suunniteltu käytettäväksi tietyssä huoneenlämmössä, mikä ilmoitetaan huoneenlämpötilaluokkana. Huoneenlämpötilaluokan saat selville laitteen arvokilvestä, joka löytyy laitteen sisältä. Huoneenlämpötilaluokka SN N ST T Huoneenlämpötila +10 C C +16 C C +16 C C +16 C C Huoneenlämpötila ei saa laskea alle tai nousta yli laitteen huoneenlämpötilaluokassa ilmoitetun arvon. Ilmoitettua alempi huoneenlämpötila pidentää kylmäkoneiston seisontajaksoja, jolloin laite ei pysy tarpeeksi kylmänä sisältä! 60

61 Asennusohjeita Ilmankierto Noudata ehdottomasti ilmanotto- ja ilmanpoistoaukkojen kokoa koskevia ohjeita. Muussa tapauksessa laitteen kompressori alkaa käydä normaalia useammin ja pitempään. Tämä lisää laitteen energiankulutusta ja nostaa kompressorin lämpötilaa, mikä voi puolestaan vahingoittaa kompressoria. Laitteen takaseinän läheisyydessä oleva ilma lämpenee. Siksi laite täytyy sijoittaa kalusteisiin siten, että sen ilmanotto- ja ilmanpoistoaukot pysyvät aina vapaina (ks. "Sijoitusmitat"): Vapaata ilmankiertotilaa, myös kalustekaapin jalustassa sekä sisällä, kuten myös kylmälaitteen ja huonetilan katon väliin jäävää ilmankiertotilaa on oltava vähintään 200 cm 2, jotta lämmin ilma pääsee poistumaan esteittä. Tärkeää! Mitä suuremmat ilmanottoja ilmanpoistoaukot ovat, sitä vähemmän laite kuluttaa energiaa. Laitteen ilmanotto- ja ilmanpoistoaukkoja ei saa peittää eikä tukkia. Puhdista ilmanvaihtoaukot myös säännöllisesti pölystä. Ilmanpoistoaukko laitteen yläpuolella Laitteen yläpuolelle järjestettävä ilmanpoistoaukko voidaan toteuttaa monilla tavoin: Tuloilma a tulee laitteeseen jalustan kautta ja poistoilma b ylhäältä kalustekaapin takaosasta. Esteettömän ilmankierron takaamiseksi laitteen taakse on jätettävä koko kaapin levyinen, vähintään 40 mm syvä ilmankiertotila a suoraan laitteen päältä ilmankiertoritilän kautta (vapaa ilmankiertotila väh. 200 cm 2 ) b kalustekaapin ja katon väliin c välikattoon 61

62 Asennusohjeita Ennen laitteen sijoittamista kalusteisiin ^ Ennen laitteen sijoittamista kalusteisiin irrota laitteesta varustepussi, joka sisältää kaikki asennusosat ja varusteet. Irrota myös täytelista laitteen oven ulkoreunasta. ^ Älä kuitenkaan missään tapauksessa irrota seuraavia osia laitteen takaseinästä: ^ Avaa laitteen ovi ja vedä punainen kuljetustuki a (ei kaikissa malleissa) pois. seinävasteita (ei kaikissa malleissa). Seinävasteet varmistavat vaadittavan etäisyyden laitteen takaseinän ja kalustekaapin takaseinän välillä. pusseja, jotka sijaitsevat laitteen takaseinän ja metalliritilän (lauhduttimen) välissä (ei kaikissa malleissa). Nämä pussit ovat tärkeitä laitteen toiminnan kannalta. Niiden sisältö on myrkytöntä ja vaaratonta. ^ Irrota verkkoliitäntäjohdon pidike laitteen takapuolelta. ^ Tarkista, että kaikki laitteen takaseinässä olevat osat pääsevät vapaasti liikkumaan. Taivuta tarvittaessa toisiinsa kiinniottavia osia varovasti. 62

63 Asennusohjeita Onko keittiössäsi ennestään kalusteisiin sijoitettu kylmälaite? Jos sinulla on jo aiemmin ollut kalusteovella peitetty kylmälaite, voit hyvin käyttää vanhan laitteen kalusteovea. Irrota tällöin vanhan kalusteoven saranat. Saranoita ei tarvita enää, koska kalusteovi asennetaan suoraan kylmälaitteen oven päälle. Kaikki tarvittavat kiinnitysosat toimitetaan laitteen mukana tai voit tilata ne Miele-huollosta. Teräksinen ovilevy (ei kaikissa malleissa) Jos vanhassa kalusteisiin sijoitetussa kylmälaitteessasi on ollut toisenlainen saranamekanismi, etkä enää voi tai halua käyttää uudelleen samaa kalusteovea, voit käyttää sen asemesta lisävarusteena ostettavaa teräksistä ovilevyä. Voit tilata teräksisen ovilevyn Miele-huollosta. 63

64 Sijoitusmitat Ennen kuin sijoitat laitteen kalusteisiin, tarkista että kalustekaappi vastaa tarkasti ilmoitettuja sijoitusmittoja. Ilmoitettuja ilmanotto- ja ilmanpoistoaukkojen vähimmäismittoja on noudatettava, jotta kylmälaite toimisi moitteettomasti. Sijoitusaukon korkeus [mm] A K id K id K id K id K id

65 Ovisaranoiden säätäminen Oven saranat on säädetty valmiiksi siten, että laitteen ovi avautuu kokonaan auki. Jos jostain syystä haluat kuitenkin rajoittaa oven avautumiskulmaa pienemmäksi, voit tehdä tämän säätämällä saranoita. Jos laitteen ovi ottaa esimerkiksi kiinni viereiseen sivuseinään, sinun kannattaa säätää oven avautumiskulmaksi 90 : ^ Työnnä molemmat mukana toimitetut rajoitintapit saranoihin ylhäältäpäin. Nyt ovi avautuu enintään

66 Oven avautumissuunnan vaihtaminen Oven avautumissuunnan vaihtamiseen tarvitaan ehdottomasti kaksi henkilöä! Laite toimitetaan oikealle avautuvana. Mikäli haluat oven avautuvan vasemmalle, avautumissuuntaa on vaihdettava. Oven avautumissuunnan vaihtoon tarvitset seuraavia työkaluja: ^ Avaa laitteen ovi. ^ Irrota ovihyllyt/pullohylly laitteen ovesta. ^ Löysää hieman saranoiden ruuveja d ja e. ^ Työnnä laitteen ovea f ulospäin ja nosta ne irti. ^ Irrota peitekappaleet a, b ja c. 66

67 Oven avautumissuunnan vaihtaminen Ovihidastimien irrottaminen Huomaa! Ovihidastin vetäytyy voimalla kiinni, kun irrotat sen! Voit loukata itsesi! ^ Aseta irrottamasi laitteen ovi vakaalle alustalle ulkopuoli alaspäin. ^ Ruuvaa ruuvit d kokonaan irti. ^ Siirrä kiinnitysosa g vastakkaiselle puolelle ja ruuvaa se löysästi kiinni ruuveilla d. ^ Kierrä kiinnitysruuvit e kokonaan ulos, ja ruuvaa ne löysästi vastapuolen vastaaviin reikiin. Jos olet asentanut saranoihin rajoitintapit oven avautumiskulman rajoittamiseksi: ^ Vedä ovihidastin h irti kuulatapista. ^ Ruuvaa kiinnike i irti ja irrota ovihidastin h vetämällä sitä alaspäin. ^ Vedä rajoitintapit ylöspäin irti saranoista. ^ Löysää kuulatappia j kita-avaimen avulla ja ota kuulatappi pois. 67

68 Oven avautumissuunnan vaihtaminen ^ Käännä nyt laitteen ovi ympäri siten, että sen ulkopuoli tulee ylöspäin (saranat edelleen auki). Älä yritä taittaa saranoita kokoon käsin. Voit loukata itsesi! Ovihidastimien kiinnittäminen ^ Käännä nyt laitteen ovi ympäri siten, että sen ulkopuoli tulee jälleen alaspäin. ^ Kierrä ruuvit k irti. ^ Vaihda saranat ristikkäin vastakkaisille puolille, ks. nuolia l. ^ Ruuvaa kiinnike i takaisin saranaan. ^ Vedä ovihidastimen h osia irti toisistaan ja napsauta ovihidastin takaisin kuulatappiin. 68

69 Oven avautumissuunnan vaihtaminen ^ Työnnä laitteen ovi f esiasentamiesi ruuvien d ja e varaan ja kiristä ruuvit d ja e. ^ Napsauta lopuksi peitekappaleet a, b ja c paikoilleen. ^ Asenna tarvittaessa oven avautumiskulmaa rajoittavat rajoitintapit ylhäältäpäin takaisin saranoihin. 69

70 Sijoitus kalusteisiin Laitteen asentamiseen tarvitaan kaksi henkilöä. Laitteen sijoittamiseksi kalusteisiin tarvitset seuraavia työkaluja: ^ Sijoita laite vain vakaaseen, tukevasti kiinnitettyyn kalustekaappiin, joka seisoo vaakasuoralla ja tasaisella alustalla. ^ Varmista kalustekaappi kaatumisen varalta. ^ Suorista kalustekaappi vesivaa'an avulla. Kalustekaapin kulmien on oltava tarkasti 90 :n kulmassa toisiinsa nähden, muuten kalusteovi ei painu tiiviisti kaikista neljästä kulmastaan kalustekaapin runkoa vasten. ^ Noudata ehdottomasti ilmanotto- ja ilmanpoistoaukkojen kokoa koskevia ohjeita (ks."asennusohjeet - Ilmankierto"; "Sijoitusmitat"). 70

71 Sijoitus kalusteisiin Tarvitset seuraavia kiinnitysosia Kaikki kiinnitysosat on merkitty numeroin. Kulloinkin tarvittavan kiinnitysosan numero on merkitty kuhunkin asennusohjeen kohtaan. laitteen sijoittamiseen kalustekaappiin: kalusteoven kiinnittämiseen: Oheiset asennusohjeet koskevat tilannetta, jossa laitteen ovi avautuu oikealle. Jos olet vaihtanut oven avautumissuunnan vasemmalle, ota tämä huomioon yksittäisten asennusvaiheiden kohdalla. Laitteen esivalmistelu ^ Aseta laite suoraan kalustekaapin eteen. * Nämä osat toimitetaan vain niiden laitteiden mukana, joiden sijoitusaukon korkeus on 140 cm tai enemmän. ** sijoitusaukon korkeuden mukaan ^ Työnnä tasauslista a laitteen rungossa olevaan kiinnitysaukkoon. 71

72 Sijoitus kalusteisiin ^ Ruuvaa kiinnityskulmaraudat d kuusioruuvilla e laitteen oven molemmille puolille valmiiksi porattuihin reikiin. Ruuvaa toinen pari kiinnityskulmarautoja d oven kahvan alueelle. Käytä tällöinkin oveen valmiiksi porattuja reikiä. ^ Työnnä kaksi kolmasosaa laitteesta kalustekaappiin. Kun työnnät laitetta kalustekaappiin, varo ettei verkkoliitäntäjohto jää puristuksiin laitteen taakse! Neuvo laitteen sijoittamisen helpottamiseksi: "Pidennä" laitteen verkkoliitäntäjohtoa kiinnittämällä pistorasian ympärille pätkä narua. Vedä sitten verkkoliitäntäjohto narun toisesta päästä kalustekaapin läpi, jolloin laitteen verkkoliitäntäjohto on helpompi liittää sähköverkkoon sen jälkeen, kun laite on työnnetty kalustekaappiin. Vain 16 mm paksut kalusteseinät: ^ Napsauta välikekappaleet b ja c oikealta puolelta saranoiden päälle. ^ Avaa laitteen ovi. 72

73 Sijoitus kalusteisiin ^ Ruuvaa nyt laitteen mukana toimitetut säätöjalat l kokonaan sisään. ^ Irrota peitelevy f. ^ Kiinnitä kiinnitysosa g löysästi ruuveilla h laitteen yläkulmaan vasemmalle. Älä vielä kiristä ruuveja, jotta kiinnitysosaa voi vielä siirtää vähän sivusuunnassa. ^ Työnnä vastekappale i oven alareunan kiinnityskulmarautaan j. ^ Ruuvaa kiinnityskulmarauta j löysästi ruuveilla k löysästi kiinni laitteen alareunaan. Älä vielä kiristä ruuveja, jotta kiinnitysosaa voi vielä siirtää vähän sivusuunnassa. 73

74 Sijoitus kalusteisiin Sijoitus kalusteisiin ^ Työnnä nyt laitetta sijoitusaukkoon niin pitkälle, että kaikkien neljän kulman kiinnityskulmaraudat ottavat kiinni sijoitusaukon sivuseinien etureunoihin. ^ Irrota täytelistan m suojakalvo. ^ Liimaa täytelista m oven avautumispuolelle laitteen sivulle siten, että se tulee laitteen etureunan myötäisesti. 1. Aloita liimaaminen asettamalla täytelista ylemmän kiinnitysosan alareunaan. 2. Liimaa täytelista laitteen sivuun koko pituudelta. n Kun kalusteseinä on 16 mm paksu: Välikekappaleet ottavat kiinni ylhäältä ja alhaalta sijoitusaukon sivuseinän etureunoihin. o Kun kalusteseinä on 19 mm paksu: Saranoiden etureunat tulevat ylhäältä ja alhaalta sijoitusaukon sivuseinän etureunan tasalle. 74

75 Sijoitus kalusteisiin ^ Tarkista vielä kerran, että kaikki kiinnityskulmaraudat ovat ylhäältä ja alhaalta sijoitusaukon sivuseinän etureunan tasalla. Näin laite on kauttaaltaan 42 mm:n etäisyydellä sijoitusaukon sivuseinän etureunasta. Jos kalustekaapissa on oviheloja tai muita ulkonevia osia (esim. tiivistelistoja), kyseisten osien asennusmitat on otettava huomioon siten, että laite pysyy myös tällöin kauttaaltaan 42 mm:n etäisyydellä kalusteseinän etureunasta. ^ Vedä tarvittaessa laitetta eteenpäin näiden ulkonevien osien vaatiman asennusmitan verran. Saranat ja peitelevyt siirtyvät samalla ulkonevien osien vaatiman asennusmitan verran eteenpäin. Neuvo: Irrota tällaiset helat tai ulkonevat osat! Tällöin kalusteovi on helpompi tasata viereisten kalusteovien tasalle. ^ p Suorista laite molemmilta reunoilta pystysuoraan säätämällä laitteen säätöjalkoja mukana toimitetun kita-avaimen avulla. Jos laite ei ole kauttaaltaan 42 mm:n etäisyydellä sivuseinän etureunasta (laitteen rungosta sijoitusaukon sivuseinien etureunaan), laitteen ovi ei mene ehkä kunnolla kiinni. Tämä voi aiheuttaa laitteeseen jään tai kondenssiveden muodostusta tai muita toimintahäiriöitä. Myös laitteen energiankulutus nousee! Laitteen kiinnittäminen kalustekaappiin ^ Paina laitetta saranapuolelta kalustekaapin seinää kohti. ^ Kiinnitä tämän jälkeen laite kalustekaappiin ruuvaamalla lastulevyruuvit s ylhäältä ja alhaalta saranoiden reikien läpi. 75

76 Sijoitus kalusteisiin ^ Katkaise kiinnityskulmarautojen ylimääräiset kulmakappaleet. Niitä ei enää tarvita ja ne voi hävittää. ^ Aseta peitelevyt f ja u kiinnityskulmarautojen päälle. ^ Työnnä nyt löysästi kiinnitetyt kiinnityskulmaraudat kiinni kalusteseinään. ^ Ruuvaa kiinnityskulmarauta j kiinni kalusteseinään ruuvilla s. Esiporaa tarvittaessa reikä kalustekaapin sivuseinään. ^ Ruuvaa kiinnityskulmarauta g kiinni kalusteseinään ruuveilla t. Esiporaa tarvittaessa reiät kalustekaapin sivuseinään. Varoitus! Paina ulkonevaa kulmarautaa peukalolla kalusteseinää kohti, kun kiristät ruuveja. Laite ei saa liikkua yhtään taaksepäin. ^ Kiristä nyt ruuvit h ja k kokonaan. 76

77 Sijoitus kalusteisiin Vain laitteet, joiden sijoitusaukon korkeus on yli 140 cm Varmista vielä laitteen vakaus asentamalla mukana toimitetut kaksi kiskoa laitteen pohjan ja kalustekaapin väliin: ^ Kiinnitä ensiksi kahva v jompaankumpaan kiskoon w. ^ Työnnä sitten kisko laitteen pohjan ja kalustekaapin väliseen rakoon, kunnes kisko ottaa kiinni kalustekaapin takaseinään. Irrota sitten kahva tästä kiskosta, kiinnitä se toiseen kiskoon ja työnnä tämäkin kisko niin syvälle kuin se menee. Tärkeää! Nosta kahvaa, jos joskus myöhemmin haluat asentaa laitteen uudelleen kalusteisiin. ^ Sulje laitteen ovi. 77

78 Sijoitus kalusteisiin Kalusteoven asentaminen Kalusteoven paksuuden on oltava vähintään 16 mm ja enintään 19 mm. Noudata ehdottomasti seuraavia rakomittoja: Jos kalusteoven yläpuolelle tulee toinen kaapinovi, ovien väliin täytyy jättää vähintään 3 mm:n rako. Viereisten kaapinovien ja kalusteoven väliin on jätettävä yleensä vähintään 3 mm:n pystysuora rako. Raon tarkka mitta vaihtelee kalusteoven kulman säteen mukaan. Kalusteoven yläreunan on tultava samaan linjaan viereisten kaapinovien kanssa, jos laite asennetaan keittiökaappirivistöön. Kalusteovi täytyy asentaa tasaisesti eikä siihen saa jäädä jännitteitä. Jos asennat laitteeseen liian painavan kalusteoven, laitteen saranat voivat vahingoittua, mikä voi aiheuttaa mm. kylmälaitteen toimintahäiriöitä! Ennen kuin alat asentaa kalusteovea, tarkista ettei sen paino ylitä sallittua enimmäispainoa. Laite K id 19 K id 19 K id 21 K id 21 K id 26 kalusteoven suurin paino kg Suurien ja kaksiosaisten kalusteovien asentamista varten voit hankkia asennussarjan tai toisen parin kiinnityskulmarautoja valtuutetusta Miele-huoltoliikkeestä. 78

79 Sijoitus kalusteisiin Neuvo: Käytä apunasi kalusteovea ja työnnä apukulmaraudat b viereisten kaapinovien tasalle. ^ Vakiotoimituksessa poikkikiinnityspalkki on säädetty 8 mm:n etäisyydelle laitteen oven yläreunasta Tarkista onko etäisyys sopiva ja säädä sitä tarvittaessa. ^ Työnnä apukulmaraudat b kalusteoven yläreunan tasalle: Apukulmarautojen alareunan X on oltava samalla korkeudella kuin kiinnitettävän kalusteoven yläreuna, ks. merkkiä -. ^ Irrota mutterit c ja ota poikkikiinnityspalkki d pois paikaltaan yhdessä apukulmarautojen kanssa. 79

80 Sijoitus kalusteisiin ^ Aseta kalusteovi vakaalle alustalle ulkopuoli alaspäin. ^ Työnnä sivupeitelevy q poikkikiinnityspalkin päälle oven avautumispuolelle. ^ Käännä kalusteovi ympäri ja asenna kädensija (tarvittaessa). ^ Merkitse ohuesti lyijykynällä kalusteoven keskilinja kalusteoven takapuolelle e. ^ Ripusta poikkikiinnityspalkki d apukulmarautoineen kalusteoven sisäpuolelle. Kohdista poikkipalkki kalusteoven keskelle piirtämäsi keskilinjan mukaisesti. ^ Kiinnitä poikkikiinnityspalkki vähintään kuudella lyhyellä lastulevyruuvilla f. (Käytä kasettiovissa vain neljää ruuvia poikkipalkin reunoissa.) Esiporaa tarvittaessa reiät kalusteoveen. ^ Irrota apukulmaraudat vetämällä niitä ylöspäin g. Käännä apukulmaraudat toisinpäin ja työnnä ne (säilytystä varten) perille asti poikkipalkin keskimmäisiin aukkoihin. 80

81 Sijoitus kalusteisiin ^ Avaa laitteen ovi. Oven asennon tasaaminen ^ Ripusta nyt kalusteovi säätöruuvien päälle h. ^ Kierrä mutterit c löysästi säätöruuveihin. ^ Sulje ovi, ja tarkista oven etäisyys viereisistä kalusteovista. Etäisyyden on oltava sama kaikkialta. Tasaaminen sivusuunnassa (X) ^ Työnnä kalusteovea sivusuunnassa. Tasaaminen korkeussuunnassa (Y) ^ Kierrä säätöruuveja h Torx-ruuvitaltalla. Poikkikiinnityspalkki on säädetty valmiiksi 8 mm:n etäisyydelle laitteen oven yläreunasta. Säädä etäisyyttä vain oheisessa mittakuvassa annetuissa rajoissa. 81

82 Sijoitus kalusteisiin ^ Kiristä mutterit c kiintoavaimella j ja pidä samalla vastaan säätöruuveista h Torx-ruuvitaltalla. ^ Tasauslistan reuna k ei saa työntyä ulos kalustekaapin yläreunasta, vaan tasauslistan on mentävä kokonaan kalustekaapin sisälle. ^ Esiporaa kiinnitysreiät l kalusteoveen, ja ruuvaa reikiin ruuvit m. Tarkista samalla, että molemmat metallireunat tulevat samalle etäisyydelle (merkki II). ^ Sulje ovi. Oven asennon tasaaminen Tasaaminen syvyyssuunnassa (Y) ^ Löysää ruuveja i laitteen oven yläreunasta ja ruuvia n alaosan kiinnityskulmaraudasta. Säädä kalusteovea työntämällä kalusteoven ja kalustekaapin rungon väliin 2 mm:n ilmarako. 82

83 Sijoitus kalusteisiin ^ Kiristä lopuksi kaikki ruuvit vielä kertaalleen. ^ Aseta ylempi peitekappale o paikalleen ja napsauta se kiinni. Näin voit tarkistaa, että laite on sijoitettu kalusteisiin oikein: Oven on mentävä kunnolla kiinni. Ovi ei saa ottaa kiinni kalusteseinän runkoon. Oven tiivisteen on painuttava tiiviisti kiinni kahvan puoleisen sivun yläreunasta. ^ Voit tarkistaa oven tiiviyden asettamalla kylmälaitteen sisälle päälle kytketyn taskulampun. Sulje tämän jälkeen laitteen ovi. Pimennä tämän jälkeen laitteen sijoitushuone ja tarkista, näkyykö laitteen sivuilta tulevan valoa. Jos näkyy, toista yksittäiset asennusvaiheet. ^ Aseta oven sivuilla olevat peitekappaleet p paikoilleen siten, että ne napsahtavat kiinni. 83

84 Oikeus muutoksiin pidätetään / 3513 M.-Nr / 00 K id, K id, K id, K id, K id
