Käyttö- ja asennusohje Jääkaappi-pakastin

Transkriptio

1 Käyttö- ja asennusohje Jääkaappi-pakastin Lue ehdottomasti tämä käyttö- ja asennusohje ennen kylmälaitteen sijoitusta, asennusta ja käyttöönottoa. Näin vältät mahdolliset vahingot ja laitteesi rikkoontumisen. fi-fi M.-Nr

2 Pidä huolta ympäristöstäsi Kuljetuspakkauksen uusiokäyttö Pakkaus suojaa konetta vaurioilta kuljetuksen aikana. Pakkaukset on valmistettu luonnossa hajoavista ja uusiokäyttöön soveltuvista materiaaleista. Kun palautat pakkausmateriaalit kiertoon, säästät raaka-aineita ja vähennät syntyvien jätteiden määrää. Miele-kauppiaasi huolehtii yleensä kuljetuspakkauksen talteenotosta. Laitteen käytöstä poistaminen Käytöstä poistettavat sähkö- ja elektroniikkalaitteet sisältävät usein arvokkaita, kierrätyskelpoisia materiaaleja. Kuitenkin ne sisältävät usein myös haitallisia aineita, jotka ovat olleet tärkeitä laitteiden toiminnalle ja turvallisuudelle. Sekajätteisiin heitettyinä tai väärän käsittelyn seurauksena nämä voivat olla terveydelle haitallisia ja vahingoittaa ympäristöä. Älä siksi koskaan hävitä käytöstä poistettavia laitteita sekajätteen mukana. Vie sen sijaan vanhat laitteet sähkö- ja elektroniikkaromun (SER) keräyspisteeseen oman kuntasi jäteasemalle tai kierrätyskeskukseen. Kun hävität vanhan kylmälaitteesi, huolehdi siitä, etteivät laitteen putkistot vahingoitu ennen kuin ne hävitetään asianmukaisesti ja ympäristöystävällisesti. Tällä tavoin varmistat sen, etteivät jäähdytysputkistojen kylmäaineet eikä kompressorin sisältämä öljy joudu luontoon, vaan ne voidaan käyttää uudelleen. Pidä huolta että säilytät laitteet poissa lasten ulottuvilta ennen kuin viet ne keräyspisteeseen. Kun poistat käytöstä rikkinäisen laitteen, noudata myös kohdan "Tärkeitä turvallisuusohjeita" neuvoja. 2

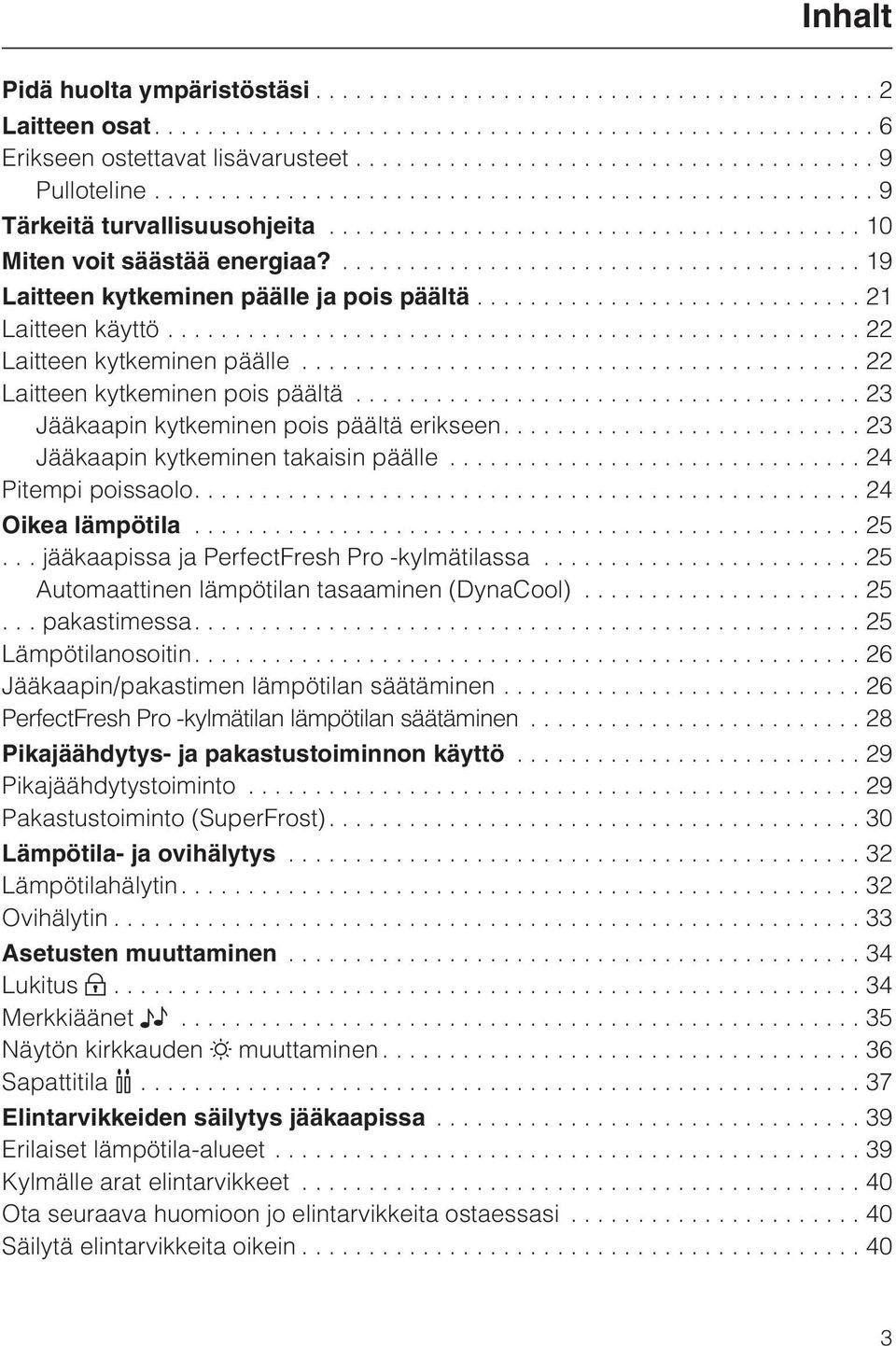

3 Inhalt Pidä huolta ympäristöstäsi...2 Laitteen osat....6 Erikseen ostettavat lisävarusteet...9 Pulloteline...9 Tärkeitä turvallisuusohjeita...10 Miten voit säästää energiaa?...19 Laitteen kytkeminen päälle ja pois päältä...21 Laitteen käyttö...22 Laitteen kytkeminen päälle...22 Laitteen kytkeminen pois päältä...23 Jääkaapin kytkeminen pois päältä erikseen Jääkaapin kytkeminen takaisin päälle...24 Pitempi poissaolo Oikea lämpötila jääkaapissa ja PerfectFresh Pro -kylmätilassa Automaattinen lämpötilan tasaaminen (DynaCool) pakastimessa Lämpötilanosoitin Jääkaapin/pakastimen lämpötilan säätäminen...26 PerfectFresh Pro -kylmätilan lämpötilan säätäminen...28 Pikajäähdytys- ja pakastustoiminnon käyttö...29 Pikajäähdytystoiminto...29 Pakastustoiminto (SuperFrost) Lämpötila- ja ovihälytys...32 Lämpötilahälytin Ovihälytin...33 Asetusten muuttaminen...34 Lukitus...34 Merkkiäänet...35 Näytön kirkkauden muuttaminen...36 Sapattitila...37 Elintarvikkeiden säilytys jääkaapissa...39 Erilaiset lämpötila-alueet...39 Kylmälle arat elintarvikkeet...40 Ota seuraava huomioon jo elintarvikkeita ostaessasi...40 Säilytä elintarvikkeita oikein

4 Inhalt Elintarvikkeiden säilytys PerfectFresh Pro-kylmätilassa Kuiva lokero,...42 Kostea lokero,,. / Ilmankosteutta ei lisätty,...42 Lisätty ilmankosteus. / Sisätilan muuttaminen Ovihyllyn / pullohyllyn siirtäminen Pullonpidikkeen siirtäminen...45 Hyllytasot / Valaistut hyllytasot Hyllytasojen / Valaistujen hyllytasojen siirtäminen Pullotelineen siirtäminen...46 PerfectFresh Pro-kylmätilan lokerot...46 Pakastaminen ja pakasteiden säilyttäminen...48 Enimmäispakastuskyky...48 Mitä tapahtuu tuoreiden elintarvikkeiden pakastuksessa? Valmiiden pakasteiden säilyttäminen...48 Kun pakastat elintarvikkeet itse...49 Muista elintarvikkeita pakastaessasi Tuotteiden pakkaaminen...49 Ennen pakastamista...50 Pakasteiden järjestely...50 Pakasteiden sulatus Juomien pikajäähdytys...51 Kylmävaraajan käyttö Jääpalojen valmistus Jääpalakone, jossa sisäänrakennettu jääpalojen jäädytysastia Jääpalakoneen kytkeminen päälle/pois päältä...53 Suurten jääpalamäärien valmistaminen...53 Jääpalojen koon muuttaminen...54 Vesimäärän säätö...54 Jääpalakoneen kytkeminen päälle/pois päältä virtakytkimestä Automaattinen sulatus...56 Puhdistus ja hoito...57 Jääpalakoneen huuhtelu...58 Jääpalojen jäädytysastian puhdistaminen Puhdistusasennon valinta...59 Hyllytasot / Valaistut hyllytasot

5 Inhalt Sisätila, varusteet Oven tiivisteet...64 Tulo- ja poistoilma-aukot Vianetsintä...65 Syitä laitteesta kuuluviin ääniin...77 Huolto/takuu...78 Takuuaika ja takuuehdot Tietoja vertailutestejä varten...79 Tietoja kauppiaille...80 Messuasetus...80 Kiinteä vesiliitäntä...82 Ohjeita kiinteää vesiliitäntää varten...82 Liittäminen vesijohtoverkkoon...83 Sähköliitäntä Asennusohjeita...86 Side by side -asennus...86 Sijoituspaikka...86 Huoneenlämpötilaluokka...86 Ilmankierto...87 Ennen laitteen sijoittamista kalusteisiin...88 Sijoitusmitat...89 Ovisaranoiden säätäminen...90 Ovien avautumissuunnan vaihtaminen...91 Sijoitus kalusteisiin...95 Kalusteovien asentaminen Oven asennon tasaaminen Yhteystiedot

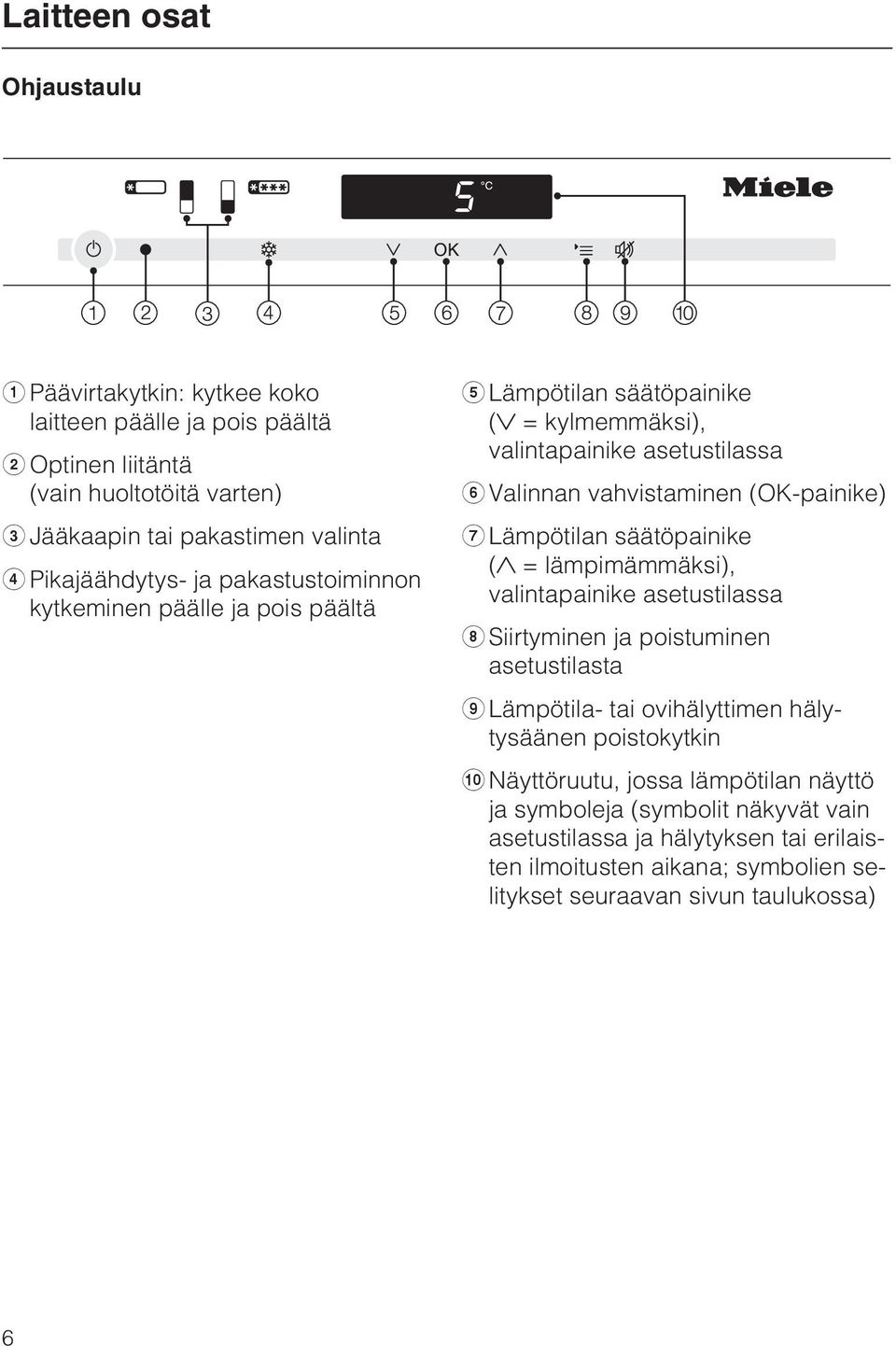

6 Laitteen osat Ohjaustaulu a Päävirtakytkin: kytkee koko laitteen päälle ja pois päältä b Optinen liitäntä (vain huoltotöitä varten) c Jääkaapin tai pakastimen valinta d Pikajäähdytys- ja pakastustoiminnon kytkeminen päälle ja pois päältä e Lämpötilan säätöpainike ( = kylmemmäksi), valintapainike asetustilassa f Valinnan vahvistaminen (OK-painike) g Lämpötilan säätöpainike ( = lämpimämmäksi), valintapainike asetustilassa h Siirtyminen ja poistuminen asetustilasta i Lämpötila- tai ovihälyttimen hälytysäänen poistokytkin j Näyttöruutu, jossa lämpötilan näyttö ja symboleja (symbolit näkyvät vain asetustilassa ja hälytyksen tai erilaisten ilmoitusten aikana; symbolien selitykset seuraavan sivun taulukossa) 6

7 Laitteen osat Symbolien selitykset Symboli Merkitys Toiminta Lukitus Lukitus estää, ettei kukaan pääse vahingossa kytkemään laitetta pois päältä, muuttamaan lämpötilan säätöä, kytkemään pikajäähdytys- tai pakastustoimintoa päälle tai muuttamaan laitteen asetuksia. Jääpalakone Jääpalakoneen kytkeminen päälle ja pois päältä; vesimäärän säätäminen; jääpalakoneen huuhtelu; jääpalojen jäädytysastian puhdistusasennon valinta; vilkkuu, jos jääpalakoneen toiminnassa on häiriö. Merkkiäänet Painikeäänien valinta sekä ovi- ja lämpötilahälytyksen hälytysääni Näytön kirkkaus Näytön kirkkauden säätö Lämpötila PerfectFresh Pro PerfectFresh Pro -kylmätilan lämpötilan säätö Sapattitila Sapattitilan kytkeminen päälle ja pois päältä Verkkoliitäntä Ilmoittaa, että laite on liitettynä sähköverkkoon, vaikka itse laitetta ei olisi kytketty päälle; vilkkuu sähkökatkon aikana Hälytys Palaa ovihälytyksen aikana; vilkkuu lämpötilahälytyksen, sähkökatkon ja muiden virheilmoitusten aikana Messuasetus (näkyy vain, kun messuasetus on kytketty päälle) Messuasetuksen kytkeminen pois päältä 7

8 Laitteen osat a Ohjaustaulu b Jäähdytyspuhallin c Munalokerikko/Ovihylly d Hyllytaso e LED-valaistu hyllytaso (FlexiLight) f Pullohylly g Sisävalaistus PerfectFresh Pro -kylmätila h PerfectFresh Pro -kylmätilan kuiva lokero i Sulamisveden poistokouru ja poistoaukko j Säädin kostean lokeron ilmankosteuden säätämistä varten k PerfectFresh Pro -kylmätilan kostea lokero l Jääpalalokero, jossa automaattinen jääpalakone m Pakastuslaatikot 8

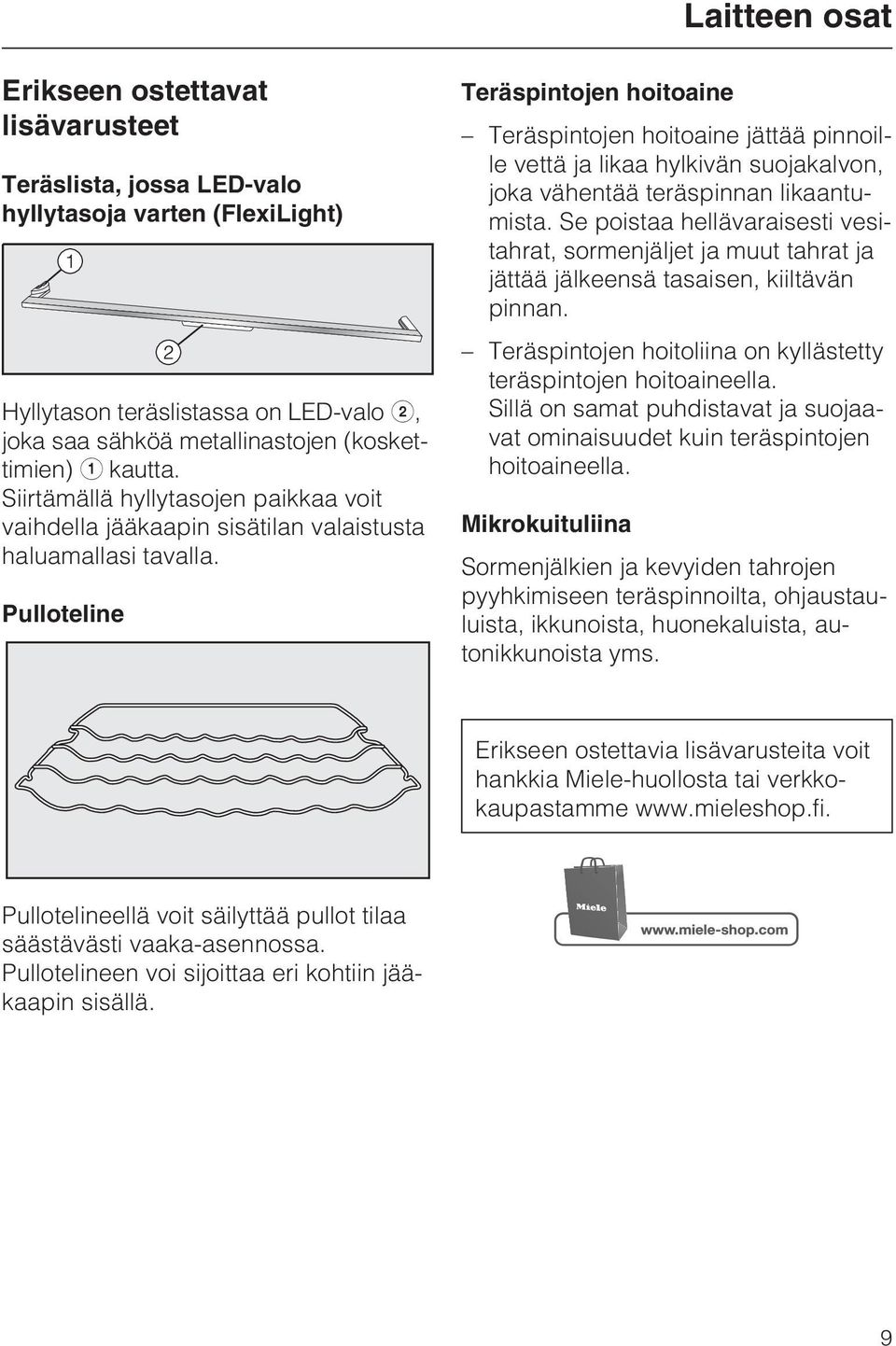

9 Laitteen osat Erikseen ostettavat lisävarusteet Teräslista, jossa LED-valo hyllytasoja varten (FlexiLight) Hyllytason teräslistassa on LED-valo b, joka saa sähköä metallinastojen (koskettimien) a kautta. Siirtämällä hyllytasojen paikkaa voit vaihdella jääkaapin sisätilan valaistusta haluamallasi tavalla. Pulloteline Teräspintojen hoitoaine Teräspintojen hoitoaine jättää pinnoille vettä ja likaa hylkivän suojakalvon, joka vähentää teräspinnan likaantumista. Se poistaa hellävaraisesti vesitahrat, sormenjäljet ja muut tahrat ja jättää jälkeensä tasaisen, kiiltävän pinnan. Teräspintojen hoitoliina on kyllästetty teräspintojen hoitoaineella. Sillä on samat puhdistavat ja suojaavat ominaisuudet kuin teräspintojen hoitoaineella. Mikrokuituliina Sormenjälkien ja kevyiden tahrojen pyyhkimiseen teräspinnoilta, ohjaustauluista, ikkunoista, huonekaluista, autonikkunoista yms. Erikseen ostettavia lisävarusteita voit hankkia Miele-huollosta tai verkkokaupastamme Pullotelineellä voit säilyttää pullot tilaa säästävästi vaaka-asennossa. Pullotelineen voi sijoittaa eri kohtiin jääkaapin sisällä. 9

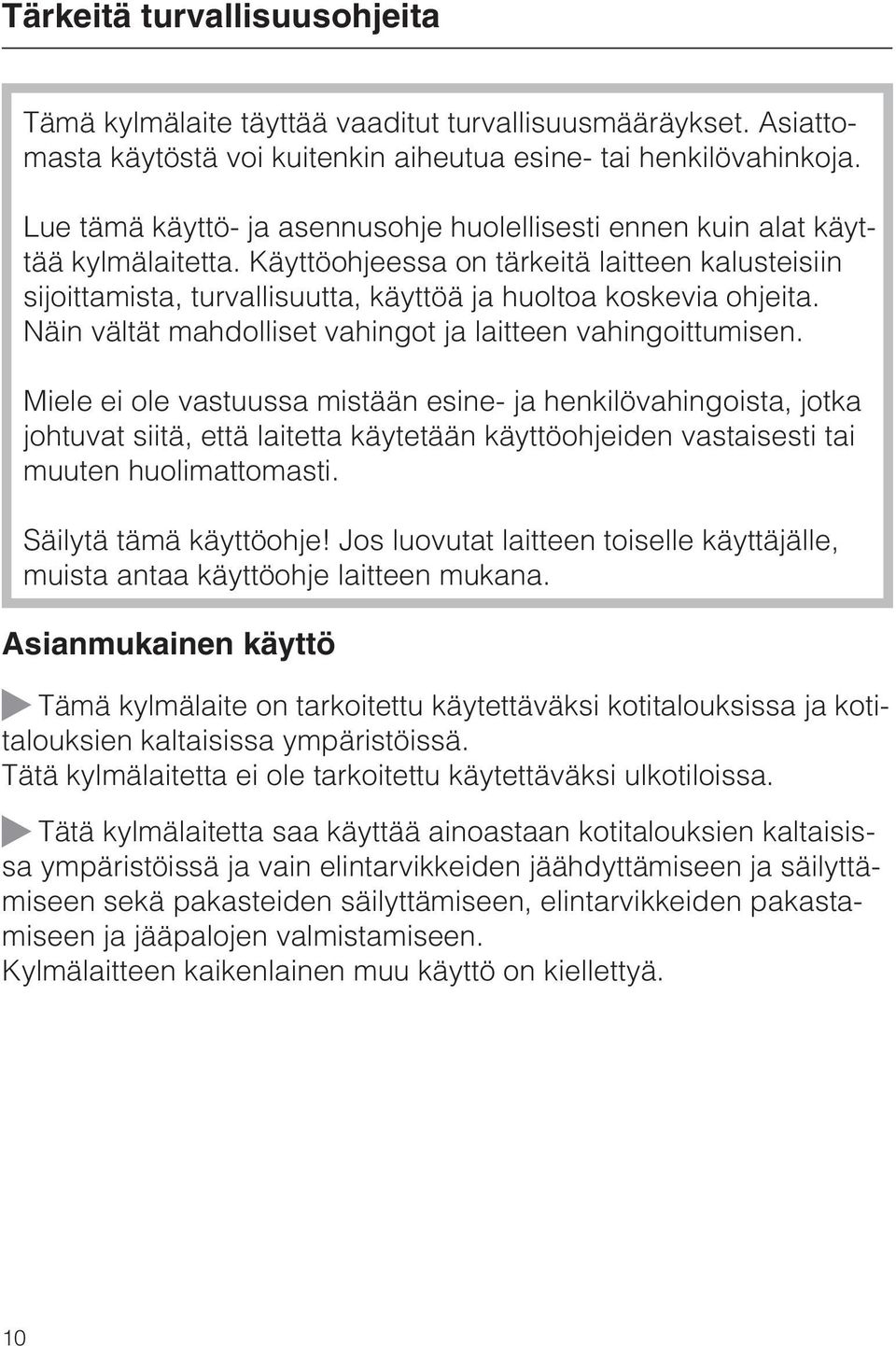

10 Tärkeitä turvallisuusohjeita Tämä kylmälaite täyttää vaaditut turvallisuusmääräykset. Asiattomasta käytöstä voi kuitenkin aiheutua esine- tai henkilövahinkoja. Lue tämä käyttö- ja asennusohje huolellisesti ennen kuin alat käyttää kylmälaitetta. Käyttöohjeessa on tärkeitä laitteen kalusteisiin sijoittamista, turvallisuutta, käyttöä ja huoltoa koskevia ohjeita. Näin vältät mahdolliset vahingot ja laitteen vahingoittumisen. Miele ei ole vastuussa mistään esine- ja henkilövahingoista, jotka johtuvat siitä, että laitetta käytetään käyttöohjeiden vastaisesti tai muuten huolimattomasti. Säilytä tämä käyttöohje! Jos luovutat laitteen toiselle käyttäjälle, muista antaa käyttöohje laitteen mukana. Asianmukainen käyttö ~ Tämä kylmälaite on tarkoitettu käytettäväksi kotitalouksissa ja kotitalouksien kaltaisissa ympäristöissä. Tätä kylmälaitetta ei ole tarkoitettu käytettäväksi ulkotiloissa. ~ Tätä kylmälaitetta saa käyttää ainoastaan kotitalouksien kaltaisissa ympäristöissä ja vain elintarvikkeiden jäähdyttämiseen ja säilyttämiseen sekä pakasteiden säilyttämiseen, elintarvikkeiden pakastamiseen ja jääpalojen valmistamiseen. Kylmälaitteen kaikenlainen muu käyttö on kiellettyä. 10

11 Tärkeitä turvallisuusohjeita ~ Tämä kylmälaite ei sovellu lääkkeiden, veriplasman, laboratorionäytteiden tai vastaavien lääkinnällisistä tuotteista annetun direktiivin mukaisten aineiden tai tuotteiden varastointiin ja jäähdyttämiseen. Laitteen vääränlainen käyttö voi vahingoittaa varastoitavia tuotteita tai ne voivat mennä pilalle. Lisäksi laitetta ei saa käyttää räjähdysalttiissa tiloissa. Miele ei vastaa vahingoista, jotka johtuvat kylmälaitteen asiattomasta tai käyttöohjeiden vastaisesta käytöstä. ~ Henkilöt, jotka eivät pysty käyttämään kylmälaitetta turvallisesti fyysisten, aistillisten tai henkisten kykyjensä puutteellisuuden vuoksi tai jotka ovat kokemattomia ja tietämättömiä laitteen toiminnasta, eivät saa käyttää tätä kylmälaitetta ilman valvontaa. Tällaiset henkilöt saavat käyttää kylmälaitetta ilman valvontaa vain, kun heille on opetettu, miten laitetta käytetään turvallisesti ja kun he ymmärtävät, mitä vaaratilanteita laitteen käyttöön saattaa liittyä. Jos kotonasi on lapsia ~ Pidä alle 8-vuotiaat lapset loitolla sähkölaitteista, jollet valvo heidän toimintaansa koko ajan. ~ Yli 8-vuotiaat lapset saavat käyttää tätä laitetta ilman valvontaa ainoastaan, jos heille on kerrottu miten sitä käytetään turvallisesti. Lasten on pystyttävä tunnistamaan ja ymmärtämään vääränlaiseen käyttöön liittyvät vaarat. ~ Lapset eivät saa puhdistaa kylmälaitetta ilman valvontaa. ~ Valvo laitteen läheisyydessä oleskelevien lasten toimintaa. Älä koskaan anna lasten leikkiä laitteella. 11

12 Tärkeitä turvallisuusohjeita ~ Tukehtumisvaara! Jos lapset saavat leikkiä pakkausmateriaaleilla, he saattavat vetää esim. pakkausmuoveja päänsä yli ja tukehtua niihin. Pidä siksi lapset loitolla pakkausmateriaaleista. Tekninen turvallisuus ~ Kylmäaineen kiertopiirin tiiviys on tarkistettu. Kylmälaite täyttää voimassa olevat turvamääräykset sekä kylmälaitteita koskevien EU-direktiivien vaatimukset. ~ Tämä laite käyttää kylmäaineena isobutaania (R600a), joka on ympäristöystävällistä, mutta palavaa luonnonkaasua. Se ei vahingoita otsonikerrosta eikä pahenna kasvihuoneilmiötä. Tämän ympäristöystävällisen kylmäaineen käyttö aiheuttaa toisinaan kylmälaitteen kovempaa käyntiääntä. Kompressorin käyntiäänen lisäksi koko kylmäaineen kiertojärjestelmästä voi kuulua nestevirtauksen ääniä. Näille äänille ei valitettavasti voi mitään, mutta niillä ei ole mitään vaikutusta laitteen suorituskykyyn. Varo, ettei laitteen kylmäaineen kiertojärjestelmä vahingoitu laitteen kuljetuksen tai kalusteisiin sijoittamisen/asennuksen aikana. Jäähdytysputkistosta ulospursuava kylmäaine saattaa vahingoittaa silmiä. Jos kylmäainetta pääsee ulos: vältä avotulta ja muita sytytyslähteitä, tuuleta laitteen sijoitushuonetta muutama minuutti, irrota laite sähköverkosta ja ota yhteys Miele-huoltoon. 12

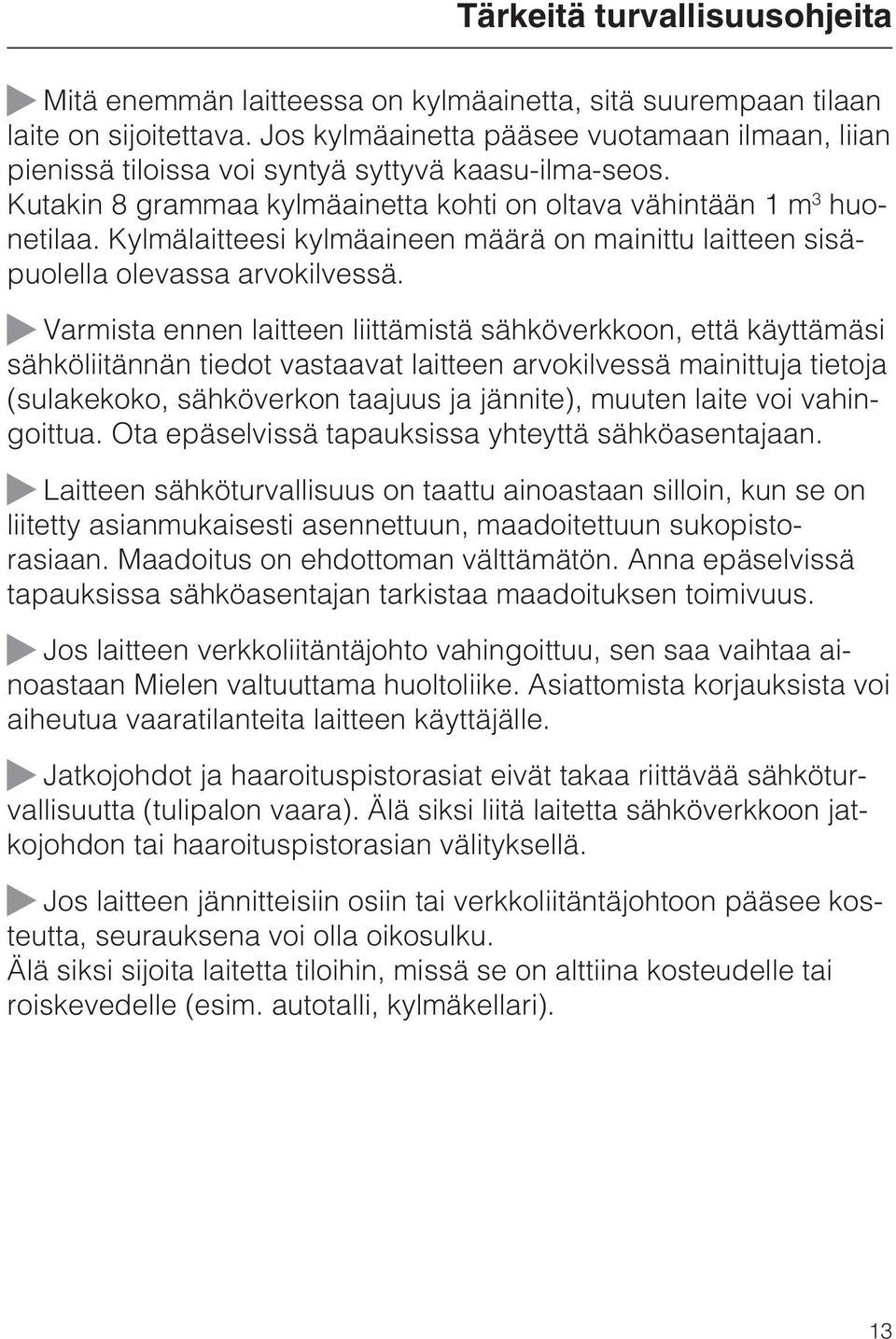

13 Tärkeitä turvallisuusohjeita ~ Mitä enemmän laitteessa on kylmäainetta, sitä suurempaan tilaan laite on sijoitettava. Jos kylmäainetta pääsee vuotamaan ilmaan, liian pienissä tiloissa voi syntyä syttyvä kaasu-ilma-seos. Kutakin 8 grammaa kylmäainetta kohti on oltava vähintään 1 m 3 huonetilaa. Kylmälaitteesi kylmäaineen määrä on mainittu laitteen sisäpuolella olevassa arvokilvessä. ~ Varmista ennen laitteen liittämistä sähköverkkoon, että käyttämäsi sähköliitännän tiedot vastaavat laitteen arvokilvessä mainittuja tietoja (sulakekoko, sähköverkon taajuus ja jännite), muuten laite voi vahingoittua. Ota epäselvissä tapauksissa yhteyttä sähköasentajaan. ~ Laitteen sähköturvallisuus on taattu ainoastaan silloin, kun se on liitetty asianmukaisesti asennettuun, maadoitettuun sukopistorasiaan. Maadoitus on ehdottoman välttämätön. Anna epäselvissä tapauksissa sähköasentajan tarkistaa maadoituksen toimivuus. ~ Jos laitteen verkkoliitäntäjohto vahingoittuu, sen saa vaihtaa ainoastaan Mielen valtuuttama huoltoliike. Asiattomista korjauksista voi aiheutua vaaratilanteita laitteen käyttäjälle. ~ Jatkojohdot ja haaroituspistorasiat eivät takaa riittävää sähköturvallisuutta (tulipalon vaara). Älä siksi liitä laitetta sähköverkkoon jatkojohdon tai haaroituspistorasian välityksellä. ~ Jos laitteen jännitteisiin osiin tai verkkoliitäntäjohtoon pääsee kosteutta, seurauksena voi olla oikosulku. Älä siksi sijoita laitetta tiloihin, missä se on alttiina kosteudelle tai roiskevedelle (esim. autotalli, kylmäkellari). 13

14 Tärkeitä turvallisuusohjeita ~ Tätä laitetta ei saa käyttää muualla kuin kiinteästi paikallaan pysyvissä sijoituspaikoissa (esim. asennus laivoihin on kielletty). ~ Vahingoittunut laite voi vaarantaa turvallisuutesi. Tarkasta laite näkyvien vaurioiden varalta. Älä koskaan ota käyttöön vahingoittunutta laitetta. ~ Käytä kylmälaitetta vain kalusteisiin sijoitettuna. Vain tällöin laitteen turvallinen toiminta on taattu. ~ Asennus-, huolto- ja korjaustöiden aikana sekä laitetta vesijohtoverkkoon liitettäessä laite täytyy kytkeä irti sähköverkosta. Laite on kytketty irti sähköverkosta vasta, kun: laitteen automaattisulake on kytketty pois päältä, tai laitteen keraaminen sulake on kierretty irti sulaketaulusta, tai laitteen verkkoliitäntäjohto on irti sähköliitännästä. Kun irrotat pistotulpalla varustetun laitteen sähköverkosta, älä vedä verkkoliitäntäjohdosta, vaan tartu aina pistotulppaan. ~ Asiattomista asennus-, huolto- ja korjaustöistä tai väärin tehdystä vesiliitännästä voi aiheutua huomattavia vaaratilanteita laitteen käyttäjälle. Laitteen asennus-, huolto- ja korjaustyöt, asennustyöt laitteen liittämiseksi vesijohtoverkkoon sekä kaikki jääpalakoneeseen tai vedensyöttöön liittyvät korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. ~ Jääpalakonetta ei saa liittää lämminvesiliitäntään. 14

15 Tärkeitä turvallisuusohjeita ~ Takuuaikana tehtävät korjaukset on jätettävä ainoastaan Mielen valtuuttaman huoltoliikkeen tehtäviksi, muuten takuu ei ole enää voimassa. ~ Rikkinäiset osat saa vaihtaa vain alkuperäisiin Miele-varaosiin. Vain tällaisista varaosista Miele voi taata, että ne täyttävät vaaditut turvallisuusmääräykset. Laitteen asiallinen käyttö ~ Kylmälaite on suunniteltu käytettäväksi tietyllä huoneenlämpötila-alueella, mikä ilmoitetaan huoneenlämpötilaluokkana. Huoneenlämpötilaluokan saat selville laitteen arvokilvestä, joka löytyy laitteen sisältä. Ilmoitettua alempi huoneenlämpötila pidentää kompressorin seisontajaksoja, jolloin laite ei pysy tarpeeksi kylmänä sisältä. ~ Laitteen ilmanotto- ja ilmanpoistoaukkoja ei saa peittää eikä tukkia. Muussa tapauksessa laitteen moitteeton ilmankierto ei ole enää taattu. Puutteellinen ilmankierto lisää sähkönkulutusta ja voi vahingoittaa laitetta. ~ Jos säilytät laitteessa rasvaa tai öljyä sisältäviä tuotteita, varo, ettei tuotteista mahdollisesti valuva rasva tai öljy joudu kosketuksiin laitteen muovisten osien kanssa. Rasva saattaa haurastuttaa muovia, jolloin se voi haljeta tai rikkoutua. ~ Älä säilytä räjähtäviä aineita tai räjähtäviä ponnekaasuja käyttäviä suihkepulloja kylmälaitteessa. Helposti syttyvät kaasuseokset saattavat syttyä sähköisten osien aiheuttamista kipinöistä. Palovaara ja räjähdysvaara! 15

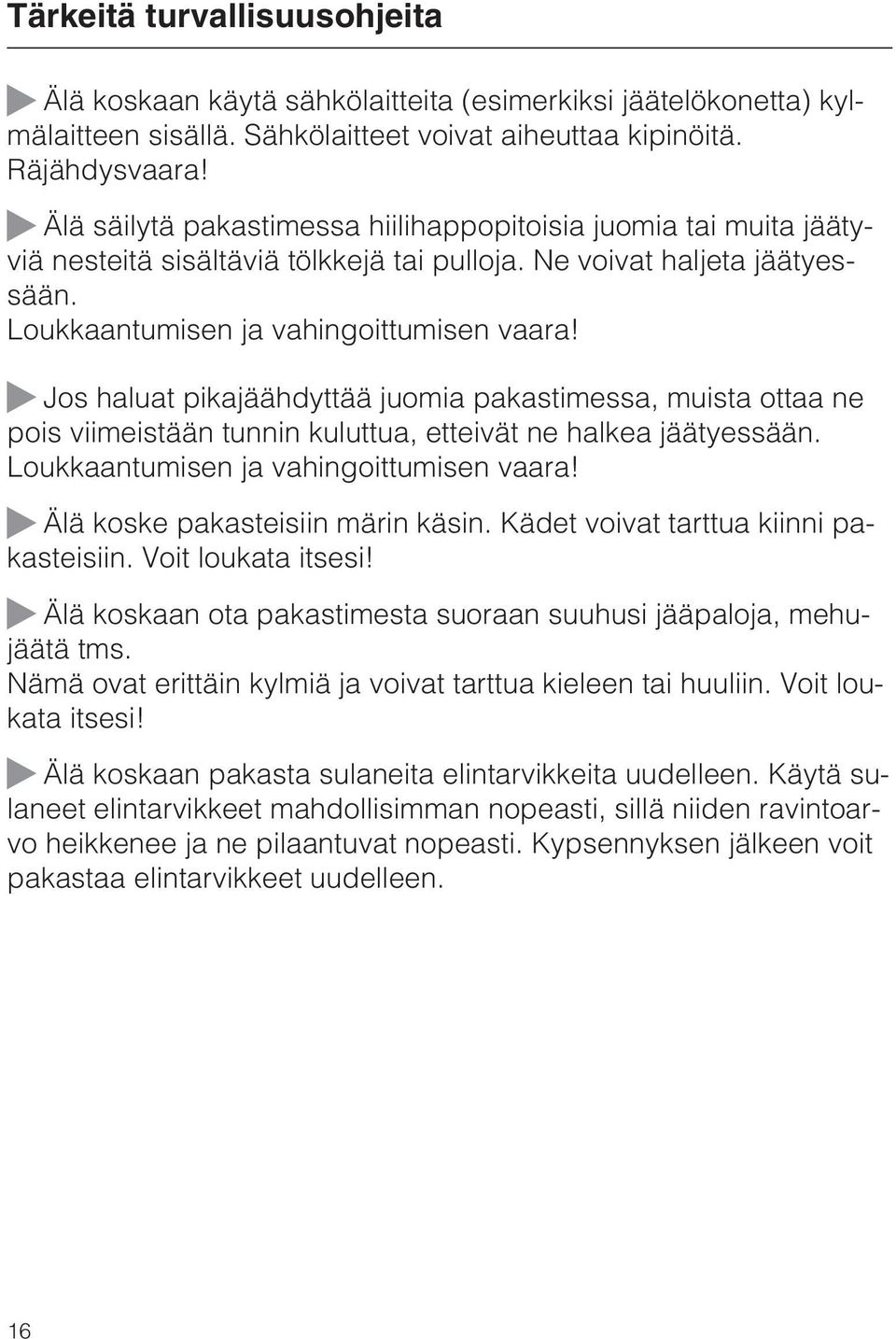

16 Tärkeitä turvallisuusohjeita ~ Älä koskaan käytä sähkölaitteita (esimerkiksi jäätelökonetta) kylmälaitteen sisällä. Sähkölaitteet voivat aiheuttaa kipinöitä. Räjähdysvaara! ~ Älä säilytä pakastimessa hiilihappopitoisia juomia tai muita jäätyviä nesteitä sisältäviä tölkkejä tai pulloja. Ne voivat haljeta jäätyessään. Loukkaantumisen ja vahingoittumisen vaara! ~ Jos haluat pikajäähdyttää juomia pakastimessa, muista ottaa ne pois viimeistään tunnin kuluttua, etteivät ne halkea jäätyessään. Loukkaantumisen ja vahingoittumisen vaara! ~ Älä koske pakasteisiin märin käsin. Kädet voivat tarttua kiinni pakasteisiin. Voit loukata itsesi! ~ Älä koskaan ota pakastimesta suoraan suuhusi jääpaloja, mehujäätä tms. Nämä ovat erittäin kylmiä ja voivat tarttua kieleen tai huuliin. Voit loukata itsesi! ~ Älä koskaan pakasta sulaneita elintarvikkeita uudelleen. Käytä sulaneet elintarvikkeet mahdollisimman nopeasti, sillä niiden ravintoarvo heikkenee ja ne pilaantuvat nopeasti. Kypsennyksen jälkeen voit pakastaa elintarvikkeet uudelleen. 16

17 Tärkeitä turvallisuusohjeita ~ Liian kauan säilytettyjen elintarvikkeiden nauttimisesta voit saada jopa ruokamyrkytyksen. Säilyvyyteen vaikuttavat monet tekijät, esim. elintarvikkeiden tuoreus, laatu ja säilytyslämpötila. Lue aina tarkoin elintarvikepakkauksessa olevat säilytysohjeet ja tarkista viimeinen käyttöpäivä! ~ Käytä ainoastaan alkuperäisiä Miele-varaosia ja -varusteita. Jos laitteeseen asennetaan tai kiinnitetään muita varaosia tai -varusteita, laitteen takuu ja tuotevastuu raukeavat. Puhdistus ja hoito ~ Älä öljyä oven tiivisteitä, koska öljy haurastuttaa tiivisteitä ajan kuluessa. ~ Älä koskaan käytä kylmälaitteen puhdistukseen höyryilmatoimisia laitteita. Höyry voi päästä laitteen jännitteisiin osiin ja aiheuttaa oikosulun. ~ Älä käytä teräviä esineitä huurre- ja jääkerrosten poistamiseen, kiinnijäätyneiden elintarvikkeiden irrottamiseen. Terävät esineet vahingoittavat höyrystimiä, mikä heikentää laitteen toimintaa. 17

18 Tärkeitä turvallisuusohjeita ~ Älä koskaan sulata laitetta laittamalla sen sisään kynttilöitä tai sähkölaitteita. Laitteen muovi vahingoittuu. ~ Älä käytä sulatukseen sulatus- tai jäänpoistoaineita. Ne voivat muodostaa räjähtäviä kaasuja, sisältää muovia vahingoittavia liuotintai ponneaineita sekä lisäksi olla terveydelle haitallisia. Kuljetus ~ Kuljeta laitetta aina pystyasennossa ja omassa kuljetuspakkauksessaan, jotta välttyisit kuljetusvaurioilta. ~ Laitteen kuljetukseen tarvitaan aina kaksi henkilöä, koska laite painaa paljon. Loukkaantumisen ja vahingoittumisen vaara! Laitteen käytöstä poistaminen ~ Riko vanhassa kylmälaitteessasi mahdollisesti oleva salpalaite ennen kuin toimitat laitteen keräyspisteeseen tai varastoon. Näin estät leikkiviä lapsia jäämästä vahingossa lukon taakse ja joutumasta hengenvaaraan. ~ Varo, ettet vahingoita laitteen kylmäaineen kiertojärjestelmää esimerkiksi seuraavilla tavoilla: höyrystimen jäähdytysputkiin tulee reikiä. jäähdytysputki katkeaa. jäähdytysputken pinta hankautuu rikki. Jäähdytysputkistosta ulospursuava kylmäaine saattaa vahingoittaa silmiä. 18

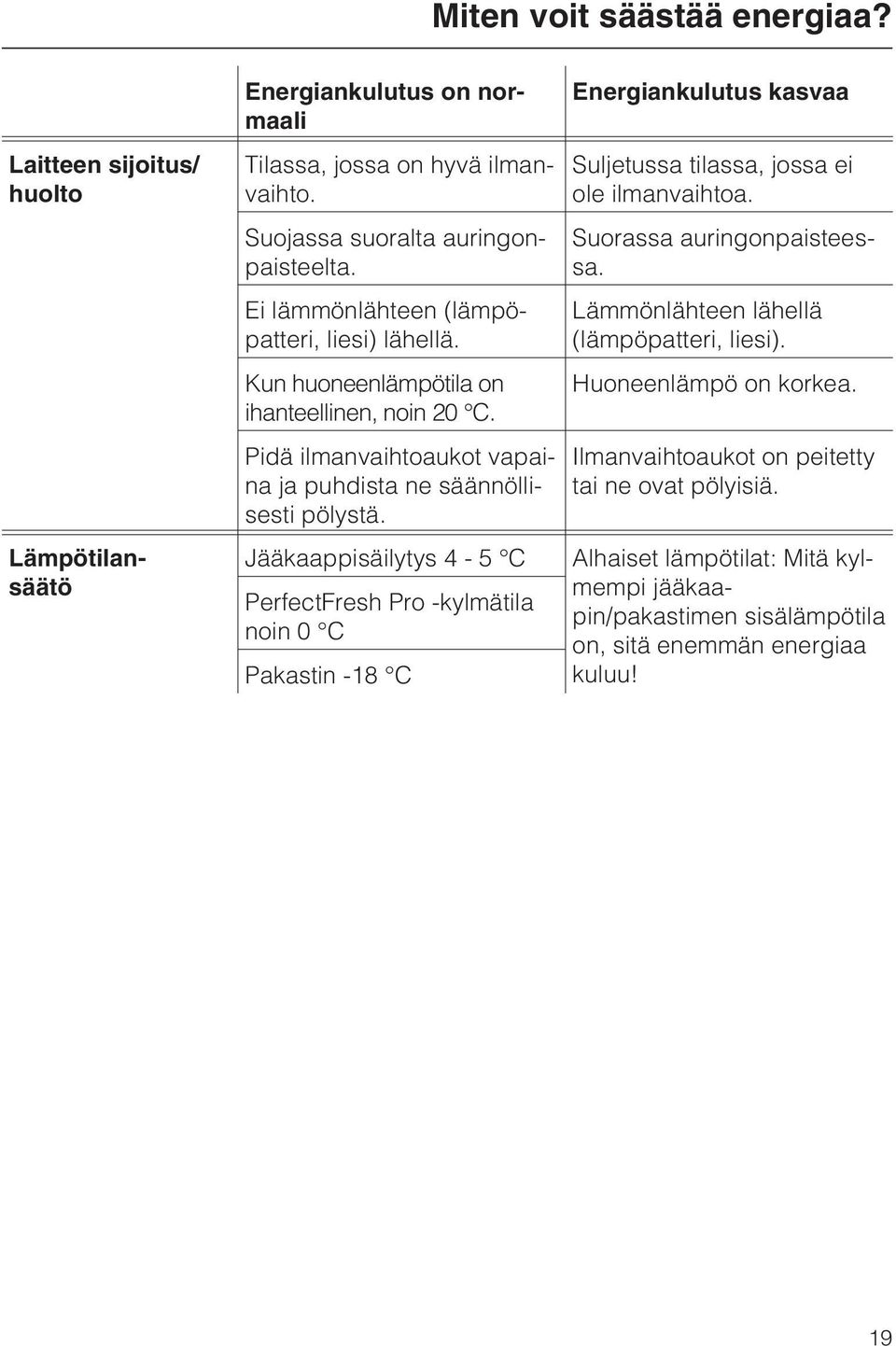

19 Miten voit säästää energiaa? Laitteen sijoitus/ huolto Lämpötilansäätö Energiankulutus on normaali Tilassa, jossa on hyvä ilmanvaihto. Suojassa suoralta auringonpaisteelta. Ei lämmönlähteen (lämpöpatteri, liesi) lähellä. Kun huoneenlämpötila on ihanteellinen, noin 20 C. Pidä ilmanvaihtoaukot vapaina ja puhdista ne säännöllisesti pölystä. Jääkaappisäilytys 4-5 C PerfectFresh Pro -kylmätila noin 0 C Pakastin -18 C Energiankulutus kasvaa Suljetussa tilassa, jossa ei ole ilmanvaihtoa. Suorassa auringonpaisteessa. Lämmönlähteen lähellä (lämpöpatteri, liesi). Huoneenlämpö on korkea. Ilmanvaihtoaukot on peitetty tai ne ovat pölyisiä. Alhaiset lämpötilat: Mitä kylmempi jääkaapin/pakastimen sisälämpötila on, sitä enemmän energiaa kuluu! 19

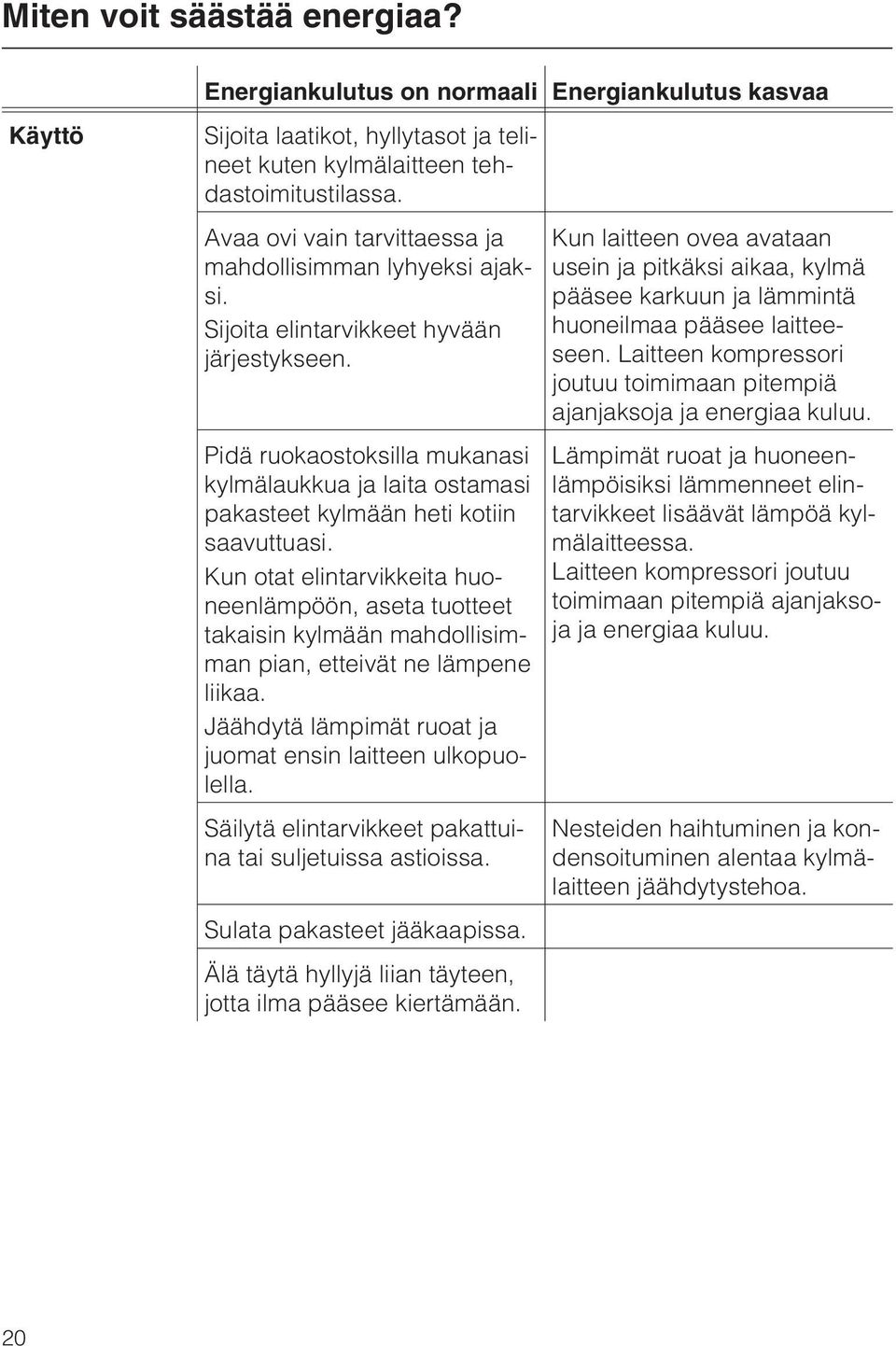

20 Miten voit säästää energiaa? Käyttö Energiankulutus on normaali Energiankulutus kasvaa Sijoita laatikot, hyllytasot ja telineet kuten kylmälaitteen tehdastoimitustilassa. Avaa ovi vain tarvittaessa ja mahdollisimman lyhyeksi ajaksi. Sijoita elintarvikkeet hyvään järjestykseen. Pidä ruokaostoksilla mukanasi kylmälaukkua ja laita ostamasi pakasteet kylmään heti kotiin saavuttuasi. Kun otat elintarvikkeita huoneenlämpöön, aseta tuotteet takaisin kylmään mahdollisimman pian, etteivät ne lämpene liikaa. Jäähdytä lämpimät ruoat ja juomat ensin laitteen ulkopuolella. Säilytä elintarvikkeet pakattuina tai suljetuissa astioissa. Sulata pakasteet jääkaapissa. Älä täytä hyllyjä liian täyteen, jotta ilma pääsee kiertämään. Kun laitteen ovea avataan usein ja pitkäksi aikaa, kylmä pääsee karkuun ja lämmintä huoneilmaa pääsee laitteeseen. Laitteen kompressori joutuu toimimaan pitempiä ajanjaksoja ja energiaa kuluu. Lämpimät ruoat ja huoneenlämpöisiksi lämmenneet elintarvikkeet lisäävät lämpöä kylmälaitteessa. Laitteen kompressori joutuu toimimaan pitempiä ajanjaksoja ja energiaa kuluu. Nesteiden haihtuminen ja kondensoituminen alentaa kylmälaitteen jäähdytystehoa. 20

21 Laitteen kytkeminen päälle ja pois päältä Ennen käyttöönottoa Pakkausmateriaalit ^ Poista kaikki pakkausmateriaali laitteen sisätiloista. Suojakalvo Laitteen teräslistat ja teräskehykset on suojattu kuljetuksen ajaksi suojakalvoilla. ^ Irrota teräslistojen suojakalvot. Varusteet Pullonpidike Pullonpidikkeen lamellit työntyvät pullohyllyyn ja pitävät pulloja tukevasti paikoillaan ovea avattaessa ja suljettaessa. Puhdistus ja hoito Noudata ehdottomasti kappaleessa "Puhdistus ja hoito" annettuja ohjeita. ^ Pyyhi teräspinnat heti suojakalvon irrottamisen jälkeen mukana toimitetulla Mielen teräspintojen hoitoaineella. Tärkeää! Mielen teräspintojen hoitoaine jättää pinnoille vettä ja likaa hylkivän suojakalvon, joka vähentää teräspinnan likaantumista! ^ Työnnä pullonpidike pullohyllyn takareunaan mahdollisimman keskelle. Kylmävaraaja Aseta kylmävaraaja ylimpään pakastuslaatikkoon. Noin 24 tunnin kuluttua kylmävaraaja on jäätynyt läpikotaisin. ^ Puhdista laitteen sisäosat ja varusteet. ^ Puhdista jääpalakone. Kun valitset asetuksen "Jääpalakoneen huuhtelu", laite huuhtelee jääpalakoneen ja tulovesiputken automaattisesti vedellä. 21

22 Laitteen kytkeminen päälle ja pois päältä Laitteen käyttö Tätä laitetta ohjataan koskettamalla sormella tarvittavaa hipaisukytkintä tai -painiketta. Jokaisesta painikkeen hipaisusta kuulet vahvistuksena painikeäänen. Voit myös kytkeä painikeäänet pois päältä (ks. "Asetusten muuttaminen - Merkkiäänet"). Laitteen kytkeminen päälle Kun liität laitteen sähköverkkoon, näyttöruutuun ilmestyy verkkoliitännän symboli. ^ Kosketa virtakytkintä. Verkkoliitännän symboli sammuu ja laite alkaa jäähtyä. Ohjaustaulussa näkyvät jääkaapin ja pakastimen hipaisupainikkeet: Kun avaat jääkaapin oven, sisävalaistus syttyy ja hyllytasojen teräslistojen LED-valot alkavat kirkastua, kunnes ne saavuttavat voimakkaimman kirkkautensa. Ensimmäisellä käyttökerralla pakastimen hipaisupainike sekä hälytyksen symboli vilkkuvat, kunnes pakastin on jäähtynyt asetettuun lämpötilaan. Kun pakastin on jäähtynyt asettamaasi lämpötilaan, sen hipaisupainike alkaa palaa yhtäjaksoisesti ja hälytyssymboli sammuu. Anna laitteen jäähtyä jonkin aikaa ennen kuin täytät sen elintarvikkeilla. Aseta pakastimeen elintarvikkeita vasta, kun se on jäähtynyt tarpeeksi kylmäksi (väh. -18 C). Jääkaappi Pakastin Jääkaapin hipaisupainike palaa keltaisena ja näyttöruudussa näkyy jääkaapin senhetkinen lämpötila. 22

23 Laitteen kytkeminen päälle ja pois päältä Voit valita jääkaapin ja pakastimen lämpötilan erikseen. Laitteen kytkeminen pois päältä ^ Kosketa tätä varten jääkaapin tai pakastimen hipaisupainiketta. Valitsemasi hipaisupainike palaa keltaisena. Jääkaappi: voit valita pikajäähdytystoiminnon ja säätää jääkaapin lämpötilaa. Pakastin: voit valita pakastustoiminnon ja säätää pakastimen lämpötilaa. Lisätietoja saat kutakin toimintoa käsittelevästä kappaleesta. Jos tämän jälkeen säädät kylmälaitteen toisen osan, jääkaapin tai pakastimen lämpötilaa, sillä ei ole vaikutusta äsken säätämäsi osan lämpötilaan. ^ Kosketa virtakytkintä. Jos mitään ei tapahdu, laitteen lukitus on päällä! Lämpötilan näyttö sammuu näyttöruudusta ja tilalle ilmestyy verkkovirran symboli. Jääkaapin sisävalaistus sammuu ja kylmäkoneisto pysähtyy. Jääkaapin kytkeminen pois päältä erikseen Voit myös kytkeä jääkaapin pois päältä erikseen siten, että pakastin jää päälle. Tästä voi olla hyötyä esim. ollessasi pitkään poissa kotoa. ^ Kosketa jääkaapin hipaisupainiketta, kunnes se ei enää pala keltaisena Näyttöruudussa näkyy hetken ajan pelkkiä viivoja. 23

24 Laitteen kytkeminen päälle ja pois päältä Jääkaapin kytkeminen takaisin päälle Voit myös kytkeä jääkaapin takaisin päälle pakastimesta riippumatta. ^ Kosketa jääkaapin hipaisupainiketta, kunnes se palaa jälleen keltaisena. Jääkaapin lämpötilanosoitin syttyy. Jääkaappi alkaa kylmetä ja sisävalaistus palaa, jos jääkaapin ovi on auki. Pitempi poissaolo Jollet käytä laitetta pitkään aikaan, toimi seuraavasti: ^ kytke laite pois päältä, ^ irrota laitteen pistotulppa pistorasiasta tai kytke laitteen sulake pois päältä, ^ tyhjennä jääpalalokero, ^ sulje vesiliitännän vesihana. Jollet aio käyttää kylmälaitetta/jääkaappia (silloin kun olet kytkenyt jääkaapin erikseen pois päältä) pitkään aikaan, toimi seuraavasti: ^ puhdista kylmälaite/jääkaappi, ja ^ jätä lopuksi kylmälaitteen ovet / jääkaapin ovi raolleen, jottei sisään muodostu ummehtunutta hajua. Kylmälaitteen/jääkaapin sisään voi muodostua hometta, jos sitä pidetään pitkään pois päältä ilman, että sitä on ensin puhdistettu ja varsinkin, jos kylmälaitteen ovet/jääkaapin ovi ei ole raollaan. 24

25 Oikea lämpötila Kylmälaitteen oikea lämpötila on erittäin tärkeä elintarvikkeiden säilyvyyden kannalta. Mikro-organismien vaikutuksesta elintarvikkeet pilaantuvat nopeasti. Tämän estämiseksi tai hidastamiseksi elintarvikkeet on säilytettävä oikeassa lämpötilassa. Lämpötila vaikuttaa mikro-organismien lisääntymiseen. Mitä kylmempi lämpötila on, sitä hitaammin mikro-organismit lisääntyvät. Kylmälaitteen lämpötila voi nousta seuraavista syistä: laitteen ovia avataan usein ja pitkäksi aikaa, laitteeseen asetetaan kerralla paljon elintarvikkeita, laitteeseen asetetaan lämpimiä elintarvikkeita, laitteen ympäristön lämpötila on noussut. Kylmälaitteen ympäristön lämpötila ei saa laskea alle laitteen huoneenlämpötilaluokassa ilmoitetun ala-arvon eikä nousta yli annetun yläarvon.... jääkaapissa ja PerfectFresh Pro -kylmätilassa Suosittelemme jääkaapin säilytyslämpötilaksi 4 C. PerfectFresh Pro -kylmätilan lämpötila säätyy automaattisesti ja se pysyy noin 0-3 C:n paikkeilla. Automaattinen lämpötilan tasaaminen (DynaCool) Aina kun jääkaapin kylmäkoneisto alkaa käydä, jääkaapin puhallin kytkeytyy päälle automaattisesti. Näin jääkaapin sisätila kylmenee tasaisesti, ja elintarvikkeet jäähtyvät lähes samassa lämpötilassa riippumatta siitä, mihin osaan jääkaappia olet sijoittanut ne.... pakastimessa Tuoreiden elintarvikkeiden pakastamista ja pakasteiden pitkäaikaista säilytystä varten vaaditaan vähintään -18 C:n lämpötila. Tässä lämpötilassa mikroorganismit eivät juurikaan pääse lisääntymään. Kun pakasteen lämpötila nousee yli -10 C:n, mikro-organismien hajottamisprosessi käynnistyy ja elintarvikkeen säilyvyys heikkenee. Tästä syystä sulaneita pakasteita ei saa pakastaa enää uudelleen paitsi silloin, kun ne valmistetaan ensin valmiiksi ruoaksi (keittämällä tai paistamalla). Elintarvikkeen kuumentaminen tuhoaa useimmat mikro-organismit. 25

26 Oikea lämpötila Lämpötilanosoitin Normaalikäytössä lämpötilanosoitin osoittaa jääkaapin senhetkistä, keskimääräistä lämpötilaa ja pakastimen lämpimimmän kohdan lämpötilaa. Jos pakastimen lämpötila ei ole sellaisten lämpötilojen rajoissa, joita lämpötilanosoitin voi näyttää, lämpötilanosoittimessa vilkkuu vain viivoja. Ympäröivän huoneilman lämpötilan ja valitsemasi lämpötilan mukaan voi kestää useita tunteja, ennen kuin laite on asettunut valitsemaasi lämpötilaan pysyvästi. Hetkellisestä lämpötilan noususta ei ole haittaa, mutta jos pakastimen lämpötila on pitkään yli -18 C, tarkista pakasteiden kunto. Jos pakasteet ovat päässeet sulamaan, älä pakasta niitä enää uudelleen, vaan käytä ne mahdollisimman pian! Jääkaapin/pakastimen lämpötilan säätäminen Voit säätää jääkaapin tai pakastimen lämpötilaa toisistaan riippumatta. ^ Valitse jääkaapin tai pakastimen toiminta. ^ Säädä lämpötilaa näyttöruudun alla olevalla kahdella säätöpainikkeella. Kun kosketat lämpötila laskee lämpötila nousee. Lämpötilan säädön aikana valitsemasi lämpötila vilkkuu näyttöruudussa. 26

27 Oikea lämpötila Lämpötilan säätöpainikkeita koskettaessasi näyttöruudussa näkyy seuraavaa: ensimmäinen kosketus: viimeksi valittu lämpötila vilkkuu näyttöruudussa. jokainen seuraava kosketus: näyttöruudun lämpötila-arvo muuttuu 1 C välein. kun pidät sormea säätöpainikkeella: näyttöruudun lämpötila-arvot muuttuvat nopeasti. Kun olet saavuttanut ylimmän tai alimman mahdollisen lämpötilan, kuulet kielteisen merkkiäänen (jos näppäinäänet on kytketty päälle). Noin viiden sekunnin kuluttua viimeisestä painikkeen kosketuksesta näyttöruutu alkaa osoittaa jääkaapin senhetkistä sisälämpötilaa. tai ^ voit tallentaa valitsemasi lämpötilan suoraan koskettamalla OK-painiketta. Kun olet säätänyt lämpötilaa, tarkista lämpötila noin 6 tunnin kuluttua, jos laitteessa on vain vähän tavaraa ja noin 24 tunnin kuluttua, jos laite on täynnä. Vasta tämän ajan kuluttua elintarvikkeiden todellinen lämpötila on muuttunut asettamaasi lämpötilaan. Jos lämpötila on vielä tämän ajan kuluttua liian korkea tai matala, säädä lämpötilaa uudelleen. Lämpötilan säätöalueet Voit säätää jääkaapin ja pakastimen lämpötiloja seuraavasti: jääkaappi: 3 C -9 C. pakastin: -15 C C. 27

28 Oikea lämpötila PerfectFresh Pro -kylmätilan lämpötilan säätäminen PerfectFresh Pro -kylmätilan lämpötila pysyy automaattisesti 0 3 C:n paikkeilla. Jos kuitenkin haluat säätää kylmätilan lämpötilaa lämpimämmäksi tai kylmemmäksi, esimerkiksi säilyttäessäsi kalaa, voit muuttaa lämpötilaa jonkin verran. PerfectFresh Pro -kylmätila on säädetty valmiiksi tehtaalla lämpötila-arvoon 5. Jos valitset lämpötila-arvon väliltä 1 4, kylmätilan lämpötila voi laskea miinusasteiden puolelle. Jotkin elintarvikkeista voivat jäätyä! Lämpötilan muuttaminen Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. ^ Kun nyt kosketat säätöpainiketta tai, voit säätää PerfectFresh Pro -kylmätilan lämpötilaa. Voit säätää lämpötilaa väliltä 1-9: 1: alin mahdollinen lämpötila, 9: korkein mahdollinen lämpötila. ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. PerfectFresh Pro -kylmätilan lämpötila muuttuu hyvin hitaasti asettamaasi uuteen lämpötilaan. ^ Vahvista valintasi koskettamalla OK-painiketta. 28

29 Pikajäähdytys- ja pakastustoiminnon käyttö Pikajäähdytystoiminto Kun käytät pikajäähdytystoimintoa, jääkaappi kylmenee erittäin nopeasti kylmimpään mahdolliseen lämpötilaan (ympäröivän huoneenlämpötilan mukaan). Pikajäähdytyksen kytkeminen päälle Käytä pikajäähdytystä, kun täytät laitteen suurella määrällä ruokia ja juomia, jotka haluat jäähdyttää nopeasti. Pikajäähdytyksen kytkeminen pois päältä Pikajäähdytystoiminto kytkeytyy automaattisesti pois päältä noin 12 tunnin kuluttua. Tällöin kylmäkoneisto alkaa jälleen toimia normaalisti. Säästät energiaa, kun kytket pikajäähdytyksen pois päältä itse, kun elintarvikkeet tai juomat ovat jäähtyneet riittävästi. ^ Kosketa jääkaapin hipaisupainiketta. Jääkaapin symboli palaa nyt keltaisena. ^ Kosketa jääkaapin hipaisupainiketta. Jääkaapin symboli palaa nyt keltaisena. ^ Kosketa pikajäähdytyspainiketta, jolloin siihen syttyy keltainen väri. Laitteen kylmäkoneisto alkaa käydä jatkuvasti, jolloin laitteen sisälämpötila alkaa laskea. ^ Kosketa pikajäähdytyspainiketta uudelleen, jolloin sen keltainen väri sammuu. Laite alkaa jälleen toimia normaalisti. 29

30 Pikajäähdytys- ja pakastustoiminnon käyttö Pakastustoiminto (SuperFrost) Ennen kuin laitat pakastimeen uusia pakastettavia tuotteita, kytke pakastustoiminto päälle, jotta pakasteet pakastuisivat mahdollisimman nopeasti. Tuoreiden elintarvikkeiden tulisi jäätyä läpikotaisin mahdollisimman nopeasti, jolloin niiden ravintoarvo, vitamiinit, ulkonäkö ja maku säilyvät mahdollisimman hyvinä. Pakastustoimintoa ei tarvitse käyttää: kun laitat pakastimeen jo valmiiksi pakastettuja tuotteita. kun pakastat kerrallaan enintään 2 kg elintarvikkeita. Pakastustoiminnon kytkeminen päälle Kytke pakastustoiminto päälle 6 tuntia ennen tuotteiden asettamista pakastimeen. Jos pakastat kerralla enimmäismäärän elintarvikkeita, pakastustoiminto täytyy kytkeä päälle vähintään 24 tuntia ennen pakastimen täyttämistä! ^ Kosketa pakastuspainiketta, jolloin siihen syttyy keltainen väri. Laitteen kylmäkoneisto alkaa käydä jatkuvasti, jolloin laitteen sisälämpötila alkaa laskea. Pakastustoiminnon kytkeminen pois päältä Pakastustoiminto kytkeytyy automaattisesti pois päältä noin tunnin kuluttua. Aika, joka kuluu ennen kuin pakastustoiminto kytkeytyy pois päältä, vaihtelee pakastimeen asettamiesi tuoreiden elintarvikkeiden määrän mukaan. Symboli SuperFrost sammuu ja kylmäkoneisto alkaa jälleen toimia normaalisti. Jos haluat säästää energiaa, voit kytkeä pakastuksen pois päältä jo tätä aikaisemmin, kun vain huolehdit siitä, että pakastin on varmasti kylmennyt vähintään -18 C:n lämpötilaan. Tarkista pakastimen sisälämpötila. ^ Kosketa pakastimen hipaisupainiketta. Pakastimen symboli palaa nyt keltaisena. ^ Kosketa pakastimen hipaisupainiketta. Pakastimen symboli palaa nyt keltaisena. 30

31 Pikajäähdytys- ja pakastustoiminnon käyttö ^ Kosketa pakastuspainiketta uudelleen, jolloin sen keltainen väri sammuu. Laite alkaa jälleen toimia normaalisti. 31

32 Lämpötila- ja ovihälytys Laitteessa on hälytysääni, jottei pakastimen lämpötila pääse nousemaan huomaamatta. Hälytysääni varoittaa myös tilanteessa, jossa laitteen ovet ovat jääneet auki liian kauaksi aikaa. Lämpötilahälytin Jos pakastin lämpenee liikaa, pakastimen hipaisupainike vilkkuu ja näyttöruudussa vilkkuu samalla hälytyksen symboli. Lisäksi laitteesta kuuluu hälytysääni. Säätämäsi lämpötila vaikuttaa siihen, miten paljon lämpötila saa muuttua ennen kuin hälytysjärjestelmä alkaa hälyttää. Hälytysääni kuuluu ja merkkivalo vilkkuu aina, kun kytket laitteen päälle, mikäli kyseisen osan lämpötila poikkeaa liikaa säätämästäsi lämpötila-arvosta, kun olet pitänyt pakastimen ovea kauan auki, esim. pakasteita järjestellessäsi. kun pakastat kerralla suuria määriä elintarvikkeita, kun huoneistossa on ollut sähkökatko, kun kylmälaitteessa on vika. Kun hälytyksen aiheuttanut syy on poistunut, hälytysääni vaikenee ja symboli sammuu. Pakastimen hipaisupainike lakkaa jälleen vilkkumasta. Hetkellisestä lämpötilan noususta ei ole haittaa, mutta jos pakastimen lämpötila on pitkään yli -18 C, tarkista pakasteiden kunto. Jos pakasteet ovat päässeet sulamaan, käytä ne mahdollisimman nopeasti tai, jos haluat pakastaa ne uudelleen, kypsennä ne ensin! Hälytysäänen vaientaminen kesken hälytyksen Jos haluat keskeyttää hälytysäänen ennen aikojaan, ^ kosketa lämpötilahälytyksen poistopainiketta. Hälytysääni vaikenee. Pakastimen hipaisupainike ja hälytyksen symboli vilkkuvat edelleen, kunnes hälytyksen aiheuttanut tila poistuu. 32

33 Lämpötila- ja ovihälytys Ovihälytin Jos laitteen ovi jää auki pitemmäksi ajaksi, kuulet hälytysäänen. Hälytyksen symboli vilkkuu. Voit valita itse kuinka pitkän ajan aukioloajan jälkeen ovihälytin alkaa toimia, vakioasetus on 2 minuuttia, toinen vaihtoehto on 4 minuuttia. Voit myös kytkeä ovihälytyksen pois päältä (ks. Asetusten muuttaminen - Merkkiäänet). Kun suljet laitteen oven, hälytysääni vaikenee ja hälytyksen symboli sammuu näyttöruudussa. Hälytysäänen vaientaminen kesken hälytyksen Jos haluat keskeyttää hälytysäänen ennen aikojaan, ^ kosketa hälytyksen poistopainiketta. Hälytysääni vaikenee. Hälytyksen symboli näkyy edelleen näyttöruudussa, kunnes suljet laitteen oven. Jos laitteesta ei kuulu merkkiääntä, vaikka ovi on pitkään auki, ovihälytin on kytketty pois toiminnasta asetustilassa (ks. "Asetusten muuttaminen - Merkkiäänet"). 33

34 Asetusten muuttaminen Voit muuttaa tiettyjä laitteen asetuksia vain silloin, kun olet ensin valinnut asetustilan. Kun olet asetustilassa, ovihälytin ja kaikki muut virheilmoitukset ovat poissa käytöstä, mutta näyttöruudussa palaa tällöin kuitenkin hälytyksen symboli. Muutettavat asetukset Lukituksen kytkeminen päälle/pois päältä Jääpalakoneen kytkeminen päälle/pois päältä (vesimäärän säätö; jääpalakoneen huuhtelu; jääpalojen jäädytysastian puhdistusasennon valinta) Merkkiäänien kytkeminen päälle/pois päältä Näytön kirkkauden muuttaminen PerfectFresh Pro -kylmätilan lämpötilansäätö Sapattitilan kytkeminen päälle/pois päältä Jääpalakoneen säätömahdollisuudet on selitetty kappaleissa "Jääpalojen valmistus" ja "Puhdistus ja hoito". PerfectFresh Pro -kylmätilan lämpötilan muuttaminen on selitetty tarkemmin kappaleessa "Oikea lämpötila". Kaikkien muiden asetusten muuttaminen selitetään seuraavassa. Lukitus Lukituksen avulla voit varmistaa, ettei kukaan kytke laitetta pois päältä vahingossa, muuta lämpötilaa vahingossa, valitse pikajäähdytys- tai pakastustoimintoa vahingossa, muuta asetuksia vahingossa (vain lukituksen kytkeminen pois päältä on mahdollista). Lukituksen kytkeminen päälle/pois päältä ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. 34

35 Asetusten muuttaminen ^ Kun nyt kosketat hipaisupainiketta tai, voit kytkeä lukituksen päälle tai pois päältä: 0: Lukitus on pois päältä 1: Lukitus on päällä. ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. Merkkiäänet Laitteessa on erilaisia merkkiääniä, kuten painikeäänet ja ovi- tai lämpötilahälytyksen hälytysääni. Voit kytkeä painikeäänet ja ovihälyttimen päälle ja pois päältä. Lämpötilahälytyksen merkkiääntä ei voi kytkeä pois päältä. Voit valita neljästä asetusvaihtoehdosta. Vakioasetuksena on vaihtoehto 3 eli painikeäänet ja ovihälytin ovat toiminnassa. Merkkiäänien kytkeminen päälle/pois päältä ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Kun lukitus on kytketty päälle, näytössä näkyy symboli. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli vilkkuu. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. 35

36 Asetusten muuttaminen ^ Koskettamalla painikkeita tai voit nyt valita vaihtoehdoksi: 0: painikeäänet pois; ovihälytin pois 1: painikeäänet pois, ovihälytys toimii (4 minuutin kuluttua) 2: painikeäänet pois; ovihälytin toimii (2 min kuluttua) 3: painikeäänet päällä; ovihälytin toimii (2 min kuluttua) ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Näytön kirkkauden muuttaminen Voit säätää näytön kirkkautta laitteen sijoitustilan valaistusolojen mukaan. Voit muuttaa näytön kirkkautta asteittain väliltä 1-3. Tehdasasetuksena on suurin kirkkausaste 3. Näytön kirkkauden muuttaminen ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli vilkkuu. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa vilkkuu viimeksi valittu asetus, symboli palaa. 36

37 Asetusten muuttaminen ^ Koskettamalla painikkeita tai voit nyt valita vaihtoehdoksi: 1: vähiten kirkas 2: keskikirkas 3: mahdollisimman kirkas. ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu, symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Sapattitila Laitteessa on uskonnollisia tapoja kunnioittava sapattitila. Kun sapattitila on kytketty päälle, symboli palaa näyttöruudussa ja kaikki laitteen toiminnot kytkeytyvät pois päältä, eikä niitä voi valita. Seuraavat toiminnot kytkeytyvät pois päältä: oven ollessa auki palava sisävalaistus, kaikki merkkiäänet, lämpötilan näyttö, pikajäähdytys ja pakastus (jos ne ovat olleet kytkettyinä päälle), jääpalakone (jos se on ollut kytkettynä päälle), kaikki painikkeet, paitsi sapattitilan pois päältä kytkemiseen käytettävä hipaisupainike. Sapattitila ei kuitenkaan vaikuta laitteen käymiseen ja kylmänä pysymiseen. Sapattitila kytkeytyy automaattisesti pois päältä noin 72 tunnin kuluttua. Kun laite on sapattitilassa, et voi kytkeä sitä pois päältä. Jos haluat kytkeä laitteen pois päätä, kytke ensin sapattitila pois käytöstä tai irrota pistotulppa pistorasiasta. Jos sapattitilan aikana sattuu sähkökatko, siitä kertova symboli ei tule näkyviin näyttöruutuun. 37

38 Asetusten muuttaminen Sapattitilan kytkeminen päälle Valitsemasi asetus astuu voimaan ja symboli palaa. Sapattitila on päällä. Sapattitilan kytkeminen pois päältä ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa uudelleen painiketta, jolla siirryit asetustilaan, niin poistut sapattitilasta. Näyttöruutu alkaa jälleen näyttää lämpötilaa ja sisävalo syttyy. ^ Kosketa lämpötilan säätöpainiketta ( tai ) niin monta kertaa, että symboli alkaa vilkkua. ^ Vahvista valintasi koskettamalla OK-painiketta. Viimeksi valittu asetus vilkkuu näyttöruudussa ja symboli palaa yhtäjaksoisesti. ^ Koskettamalla hipaisupainiketta tai voit nyt kytkeä sapattitilan päälle. Valitse tätä varten asetus 1. ^ Vahvista valintasi koskettamalla OK-painiketta. 38

39 Elintarvikkeiden säilytys jääkaapissa Erilaiset lämpötila-alueet Painovoiman vaikutuksesta jääkaapin sisälle muodostuu erilaisia lämpötilaalueita. Koska kylmä ilma on painavampaa kuin lämmin, se laskeutuu alas. Ota huomioon erilaiset lämpötila-alueet tuotteiden sijoittelussa! Tässä jääkaapissa on automaattinen dynaaminen jäähdytys, jolloin käynnissä oleva jäähdytyspuhallin pitää koko jääkaapin sisälämpötilan tasaisena. Erilaisten lämpötila-alueiden ero ei tällöin ole kovin merkittävä. Lämpimin alue Jääkaapin lämpimin alue on ylin ovihylly ja ylimmän hyllyn etuosa. Käytä näitä lämpötila-alueita voin säilyttämiseen levityskelpoisena ja juuston säilyttämiseen aromaattisen pehmeänä. Kylmin alue Jääkaapin kylmin alue on heti PerfectFresh Pro -kylmätilan erotuslevyn yläpuolella sekä takaseinän lähellä. PerfectFresh Pro -kylmätilan lokeroissa on tosin vielä tätäkin kylmempää. Säilytä kaikki helposti pilaantuvat tuotteet jääkaapin kylmimmässä osassa tai PerfectFresh Pro -kylmätilan lokeroissa, kuten: kala, liha, linnut, makkarat, valmiit ruoat, munaa tai kermaa sisältävät ruoat ja leivonnaiset, tuore taikina, piirakka- tai pizzataikina, tuorejuustot ja kypsentämättömät maitotuotteet, kelmuun pakatut vihannekset ja yleensäkin kaikki elintarvikkeet, jotka vaativat säilytystä enintään +4 C:n lämpötilassa. Älä säilytä räjähtäviä aineita tai räjähtäviä ponnekaasuja käyttäviä suihkepulloja kylmälaitteessa. Räjähdysvaara! Säilytä väkevät alkoholijuomat kylmälaitteessa aina pystyasennossa ja tiiviisti suljettuna. Jos säilytät jääkaapissa tai sen ovihyllyillä rasvaa tai öljyä sisältäviä tuotteita, varo, ettei tuotteista mahdollisesti valuva rasva tai öljy joudu kosketuksiin jääkaapin muovisten osien kanssa. Rasva saattaa haurastuttaa jääkaapin muovipintoja, jolloin ne voivat haljeta tai rikkoutua. Elintarvikkeet eivät saa koskettaa jääkaapin takaseinään. Muuten ne voivat jäätyä kiinni takaseinään. Älä asettele elintarvikkeita liian tiiviisti kiinni toisiinsa, jotta ilma pääsee kiertämään. Älä peitä takaseinässä olevaa jäähdytyspuhallinta - tämä on tärkeää laitteen jäähdytystehon kannalta! 39

40 Elintarvikkeiden säilytys jääkaapissa Kylmälle arat elintarvikkeet Kaikki elintarvikkeet eivät sovellu säilytettäviksi alle 5 C:n lämpötiloissa, koska ne eivät kestä kylmää. Liian kylmässä säilyttäminen saattaa muuttaa tällaisten elintarvikkeiden ulkonäköä, rakennetta, makua ja/tai vitamiinipitoisuutta. Tällaisia kylmälle arkoja elintarvikkeita ovat mm. seuraavat: ananas, avokadot, banaanit, granaattiomenat, mangot, papaijat, passionhedelmät, sitrushedelmät (esim. sitruunat, appelsiinit, mandariinit, greipit), jälkikypsytettävät hedelmät, munakoisot, kurkut, perunat, paprika, tomaatit, kesäkurpitsa, kovat juustot (parmesaani). Ota seuraava huomioon jo elintarvikkeita ostaessasi Tärkein edellytys sille, että elintarvikkeet säilyvät mahdollisimman pitkään, on että ne ostetaan mahdollisimman tuoreina. Elintarvikkeen tuoreus vaikuttaa eniten tuotteen säilyvyyteen. Lue aina tarkoin elintarvikepakkauksessa olevat säilytysohjeet ja tarkista viimeinen käyttöpäivä. Tuotteen kylmäketjua ei saisi katkaista missään vaiheessa. Varo siksi pitämästä elintarvikkeita liian kauan esimerkiksi kuumassa autossa. Neuvo: Pidä ruokaostoksilla mukanasi kylmälaukkua ja laita ostamasi pakasteet kylmään heti kotiin saavuttuasi. Säilytä elintarvikkeita oikein Säilytä elintarvikkeet jääkaapissa tiiviisti pakattuina tai kannella peitettyinä (poikkeuksen tästä muodostavat Perfect- Fresh Pro -kylmätilan lokerot). Näin elintarvikkeet eivät kuivu eivätkä anna tai ota hajuja. Myös elintarvikkeissa mahdollisesti olevat bakteerit eivät siirry tällä tavoin tuotteesta toiseen. Tämä on otettava huomioon ennen kaikkea eläinkunnan tuotteiden säilytyksessä. Kun olet säätänyt lämpötilan oikein ja kun noudatat elintarvikkeiden käsittelyssä hyvää hygieniaa, elintarvikkeet saattavat säilyä huomattavasti pitempään. 40

41 Elintarvikkeiden säilytys PerfectFresh Pro-kylmätilassa PerfectFresh Pro -kylmätila tarjoaa optimaaliset säilytysolot tuoreille hedelmille, vihanneksille, kalalle, lihalle ja meijerituotteille. Elintarvikkeet pysyvät raikkaina huomattavasti normaalia pitempään, ja niiden maku ja vitamiinit pysyvät tallella. PerfectFresh Pro -kylmätilan lämpötila säätyy automaattisesti ja se pysyy noin 0-3 C:n paikkeilla. Tämä normaalia jääkaappilämpötilaa kylmempi lämpötila-alue on kylmyyttä kestävien elintarvikkeiden optimaalinen säilytyslämpötila. Kylmä lämpötila pidentää elintarvikkeiden säilyvyyttä ja elintarvikkeet säilyttävät tuoreutensa huomattavasti pitempään kuin tavallisessa jääkaapissa. Lisäksi voit säätää kylmätilan ilmankosteutta säilyttämiesi elintarvikkeiden mukaan. Normaalia korkeampi ilmankosteus auttaa ylläpitämään elintarvikkeen omaa kosteutta, jolloin elintarvike ei kuivu niin nopeasti. Näin elintarvikkeet säilyvät normaalia pitempään rapeina ja raikkaina. Ota kuitenkin huomioon, että elintarvikkeiden tuoreus ja moitteeton kunto ennen säilytystä on tärkein tekijä tuotteiden säilyvyydelle! Ota elintarvikkeet pois PerfectFresh Pro -kylmätilasta noin minuuttia ennen tarjoilua. Vasta huoneenlämpötilassa tuotteiden aromi ja maku pääsevät oikeuksiinsa. PerfectFresh Pro -kylmätila on jaettu kahteen osaan: Ylemmässä kuivassa lokerossa vallitsee 0-3 C:n lämpötila, ilmankosteutta ei ole lisätty,; Täällä voit säilyttää kalan, lihan, meijerituotteet ja kaikenlaiset elintarvikkeet, kunhan ne on pakattu hyvin. Alemmassa kosteassa lokerossa (joissakin malleissa useampia) vallitsee0-3 C:n lämpötila, ilmankosteuden säätimen asennon mukaan lokeron ilmankosteutta ei ole lisätty, tai on lisätty. / -. Jos ilmankosteutta on lisätty, säilytä täällä kaikki vihannekset ja hedelmät. Jokaisella elintarvikkeella on omat ominaisuutensa, jotka tarvitsevat juuri niille sopivia säilytysoloja. PerfectFresh Pro -kylmätilan yläpuolella oleva info-järjestelmä auttaa sinua oikean lokeron valinnassa sekä kostean lokeron ilmankosteuden säätämisessä. 41

42 Elintarvikkeiden säilytys PerfectFresh Pro-kylmätilassa Kuiva lokero, Säilytä kuivassa lokerossa helposti pilaantuvia elintarvikkeita, esimerkiksi: tuoretta kalaa, äyriäisiä, simpukoita; lihaa, lintuja, makkaroita; ruokasalaatteja; meijerituotteita, kuten jogurttia, juustoa, kermaa, rahkaa jne. Täällä voit säilyttää myös kaikenlaisia muita elintarvikkeita, kunhan ne on pakattu hyvin. Kuivan lokeron tarkoituksena on nimenomaan kylmäsäilytys. Kuivan lokeron ilmankosteus vastaa lähinnä normaalin jääkaapin ilmankosteutta. Huomaa, että proteiinipitoiset elintarvikkeet pilaantuvat muita nopeammin. Toisin sanoen äyriäiset ja simpukat pilaantuvat nopeammin kuin kala, ja kala pilaantuu nopeammin kuin liha. Säilytä tällaiset elintarvikkeet hygieniasyistä aina peitettyinä tai pakattuina. Kostea lokero,,. / - Ilmankosteutta ei lisätty, Kun liukusäädin on asennossa,, kostea lokero toimii kuivana lokerona liukusäädin avaa lokeron aukot, jolloin kosteus poistuu lokerosta (ks. "Kuiva lokero,"). Lisätty ilmankosteus. / - Kun liukusäädin on asennossa. / -, kostea lokero sopii vihannesten ja hedelmien säilytykseen: Jos säilytät suuria määriä vihanneksia ja hedelmiä kosteassa lokerossa, suosittelemme liukusäätimen asentoa. (liukusäädin sulkee lokeron aukot osittain, jolloin osa ilmankosteudesta pysyy lokeron sisällä). Jos säilytät kosteassa lokerossa vain vähän vihanneksia ja hedelmiä, suosittelemme liukusäätimen asentoa - (liukusäädin sulkee lokeron aukot kokonaan, jolloin kaikki ilmankosteus pysyy lokeron sisällä). Jos ilmankosteus on liian suuri ja lokeron pohjalle kerääntyy suuri määrä kosteutta, valitse asetus.. Jos ilmankosteus taas on liian vähäinen, pakkaa elintarvikkeet ilmatiiviisiin pakkauksiin. Kostean lokeron ilmankosteus vaihtelee periaatteessa sen mukaan, millaisia elintarvikkeita säilytät lokerossa pakkaamattomina, ja kuinka paljon niitä on. 42

43 Elintarvikkeiden säilytys PerfectFresh Pro-kylmätilassa Jos kostean lokeron ilmankosteus on erittäin suuri, laatikon pohjalle ja kansilevyn alapinnalle saattaa tiivistyä vettä. Pyyhi liika kosteus pois kuivalla liinalla. Kostean lokeron ilmankosteuden säätö Voit säätää kostean lokeron ilmankosteutta liukusäätimellä, jolla on kolme asentoa:,,. ja -. Tietoja vertailutestejä varten: Norminmukaisia energiankulutusmittauksia varten kostean lokeron liukusäädin on asetettava asentoon, ("ilmankosteutta ei lisätty"). ^ Paina liukusäädintä taaksepäin vasteeseen saakka ja päästä se sitten hitaasti irti. Liukusäädin napsahtaa automaattisesti asentoon,. ^ Jos haluat valita asennon. tai -, paina liukusäädintä uudelleen taaksepäin ja päästä se sitten takaisin irti, ja anna sen tällä kertaa napsahtaa haluamaasi asentoon. tai -. 43

44 Elintarvikkeiden säilytys PerfectFresh Pro-kylmätilassa Jollet ole tyytyväinen elintarvikkeiden säilyvyyteen kylmätilassa (esim. jos elintarvikkeet alkavat nahistua ja veltostua jo lyhyen säilytyksen jälkeen), tarkista vielä oletko noudattanut seuraavia ohjeita: ^ Säilytä PerfectFresh Pro -kylmätilassa vain tuoreita elintarvikkeita. Elintarvikkeen tuoreus kylmätilaan asetettaessa vaikuttaa eniten tuotteen säilyvyyteen. ^ Puhdista PerfectFresh Pro -kylmätila ennen kuin asetat sinne tuoreita elintarvikkeita. ^ Jos elintarvikkeet ovat erittäin kosteita, kuivaa niiden pintaa hieman esim. talouspaperilla ennen säilytystä. ^ Älä säilytä kylmälle arkoja elintarvikkeita PerfectFresh Pro -kylmätilassa (ks. "Kylmälle arat elintarvikkeet"). ^ Valitse elintarvikkeen säilyttämiseen oikea PerfectFresh Pro -lokero ja säädä kostean lokeron ilmankosteus elintarvikkeelle sopivaksi liukusäädintä säätämällä. ^ Kostean lokeron lisätty ilmankosteus (asetukset. / -) vaihtelee säilytettyjen elintarvikkeiden ominaiskosteuden mukaan, eli mitä enemmän elintarvikkeita lokerossa on, sitä korkeampi ilmankosteus on. Jos lokeroon kertyy liikaa kosteutta asetuksella - ja elintarvikkeet alkavat kärsiä siitä, valitse asetus.. Kuivaa kuitenkin lokeron pohja liinalla tai aseta lokeron pohjalle ritilä tai vastaava, jotta ylimääräinen kosteus voi valua pois. Jos ilmankosteus taas tuntuu olevan liian vähäinen, vaikka olet valinnut asetuksen -, pakkaa elintarvikkeet ilmatiiviisiin pakkauksiin. ^ Jos sinusta tuntuu, että PerfectFresh Pro -kylmätila on liian lämmin tai kylmä, yritä ensin säätää jääkaapin lämpötilaa pari astetta kylmemmäksi tai lämpimämmäksi. Viimeistään silloin, kun PerfectFresh Pro -kylmätilan pohjalla näkyy jääkiteitä, sinun on nostettava lämpötilaa, muuten elintarvikkeet voivat saada paleltumisvaurioita. 44

45 Sisätilan muuttaminen Ovihyllyn / pullohyllyn siirtäminen ^ Voit irrottaa ovi- tai pullohyllyn nostamalla sitä ylöspäin ja vetämällä sen ulos eteenpäin. ^ Aseta ovi- /pullohylly takaisin haluamallesi korkeudelle. Tarkista, että asetat hyllyn paikalleen oikeassa asennossa ja perille pidikkeisiin. Pullonpidikkeen siirtäminen Voit työntää pullonpidikettä vasemmalle tai oikealle. Näin saat pullohyllylle lisää tilalle kartonkipakkauksille. Voit myös irrottaa pullonpidikkeen, esim. ovihyllyn puhdistusta varten: ^ Irrota pullohylly nostamalla sitä ylöspäin ja vetämällä se ulos eteenpäin. ^ Vedä pullonpidike irti pullohyllyn takareunasta ylöspäin. Hyllytasot / Valaistut hyllytasot LED-valo sijaitsee hyllytason teräslistassa. Siirtämällä hyllytasojen paikkaa voit vaihdella jääkaapin sisätilan valaistusta haluamallasi tavalla. Jollei LED-valo syty, tarkista että hyllytaso on sijoitettu kannattimien päälle oikein: Hyllytason vasemmassa etukulmassa on metallinastoja (koskettimia), joiden kautta LED-valo saa virtaa. Kun työnnät hyllytasoa kannattimille, varmista että koskettimet napsahtavat paikoilleen kannattimeen. Hyllytasojen / Valaistujen hyllytasojen siirtäminen Voit siirtää hyllyjä säilytettävän tavaran korkeuden mukaan. ^ Nosta hyllyä hieman etupuolelta ja vedä hyllyä vähän ulospäin, kunnes hyllyn vasemmassa ja oikeassa reunassa olevat lovet tulevat kannattimien päälle, ja nosta tai laske sitten hyllyä kannattimien yli. 45

46 Sisätilan muuttaminen Hyllyn takareunassa olevan reunuksen tulee osoittaa ylöspäin. Reunus estää elintarvikkeita koskettamasta laitteen takaseinää ja jäätymästä siihen kiinni. Hyllyissä on rajoittimet, joiden ansiosta hyllyjä ei voi vetää vahingossa ulos. Pullotelineen siirtäminen PerfectFresh Pro-kylmätilan lokerot PerfectFresh Pro -kylmätilan lokerot ovat teleskooppikiskojen päällä, ja lokerot voidaan vetää ulos täyttämistä ja tyhjentämistä sekä puhdistamista varten. Jotta saat lokerot helpommin ulos, irrota ensin pullohylly jääkaapin ovesta. ^ Vedä lokeroa ulospäin niin pitkälle kuin se tulee. Pullotelineen voi sijoittaa eri kohtiin jääkaapin sisällä. ^ Nosta pullotelinettä hieman etupuolelta ja vedä telinettä vähän ulospäin, kunnes telineen vasemmassa ja oikeassa reunassa olevat lovet tulevat kannattimien päälle, ja nosta tai laske sitten telinettä kannattimien yli. Telineen takareunassa olevan reunuksen tulee osoittaa ylöspäin, jotteivät pullot pääse kosketuksiin laitteen takaseinän kanssa. Pullotelineessä on rajoittimet, joiden ansiosta telinettä ei voi vetää vahingossa ulos. ^ Tartu lokeroon takaa molemmilta sivuilta ja irrota lokero nostamalla sitä ensin ylöspäin ja sitten ulospäin. Työnnä teleskooppikiskot lopuksi takaisin sisään. Näin vältät kiskojen vahingoittumisen! ^ Vedä lokeroiden välistä kantta varovasti hieman eteenpäin ja ota kansi sitten irti alaspäin. 46

47 Sisätilan muuttaminen Kun puhdistat laitteen sisäosia, varo ettet pese vahingossa pois teleskooppikiskojen erikoisrasvaa. Puhdista kiskot pelkällä kostealla liinalla. ^ Aseta lokeron kansi takaisin paikalleen nostamalla se pidikkeisiinsä alhaalta ylöspäin. Työnnä kantta sitten taaksepäin, kunnes se napsahtaa paikalleen. Kun haluat asettaa lokeron takaisin paikalleen, ^ aseta lokero kokonaan sisääntyönnettyjen kiskojen päälle. ^ Työnnä lokeroa sisäänpäin, kunnes se napsahtaa paikalleen. 47

48 Pakastaminen ja pakasteiden säilyttäminen Enimmäispakastuskyky Jotta elintarvikkeet jäätyisivät mahdollisimman nopeasti, voit pakastaa yhden vuorokauden aikana enintään enimmäispakastusmäärän verran elintarvikkeita. Pakastimen enimmäispakastuskyvyn näet pakastimen sisällä olevasta arvokilvestä "Pakastuskyky...kg/24 h". Arvokilvessä ilmoitettu enimmäispakastuskyky on laskettu normin DIN EN ISO mukaisesti. Mitä tapahtuu tuoreiden elintarvikkeiden pakastuksessa? Tuoreiden elintarvikkeiden tulee jäätyä läpikotaisin mahdollisimman nopeasti, jotta niiden ravintoarvo, ulkonäkö ja maku säilyisivät mahdollisimman hyvinä. Mitä hitaammin elintarvike jäätyy, sitä enemmän tuotteen solurakenne rikkoutuu ja solunestettä pääsee solujen väliin. Tällöin solut kutistuvat. Sulatuksen aikana vain osa aiemmin ulos päässeestä nesteestä voi palata takaisin soluihin. Käytännössä tämä merkitsee sitä, että elintarvikkeesta poistuu paljon nestettä sulamisvaiheessa. Voit huomata tämän elintarvikkeen ympärille kertyvästä nestemäärästä sulamisen aikana. Jos elintarvike on jäätynyt nopeasti, solurakenteella on ollut vähemmän aikaa rikkoutua ja päästää solunestettä solujen väliin. Tällöin solut kutistuvat huomattavasti vähemmän. Sulamisen aikana solujen väliseen tilaan joutunut vähäinen nestemäärä pystyy imeytymään takaisin soluihin. Näin tuotteesta ei irtoa kovin paljoa nestettä ja tuote säilyttää rakenteensa sulatettaessa. Valmiiden pakasteiden säilyttäminen Kun haluat säilyttää pakastimessa kaupasta ostamiasi pakasteita, tarkista jo tuotetta ostaessasi pakkauksen kunto, tuotteen viimeinen käyttöpäivämäärä ja kaupan pakastealtaan säilytyslämpötila. Jos pakasteiden säilytyslämpötila on lämpimämpi kuin -18 C, pakasteiden säilyvyys heikkenee. ^ Kun käyt kaupassa, ota pakasteet aina viimeisenä, ja kuljeta ne kotiin sanomalehteen käärittyinä tai kylmäkassissa. ^ Laita ostamasi pakasteet pakastimeen niin pian kuin mahdollista. Älä pakasta edes osittain sulaneita tuotteita uudelleen. Vasta kun olet valmistanut tuotteen ruoaksi (keittämällä tai paistamalla), voit pakastaa sen uudelleen. 48

49 Pakastaminen ja pakasteiden säilyttäminen Kun pakastat elintarvikkeet itse Pakasta ainoastaan tuoreita ja ensiluokkaisia elintarvikkeita! Muista elintarvikkeita pakastaessasi Pakastettaviksi sopivat: tuore liha, linnut, riista, kala, vihannekset, tuoreet yrtit ja marjat, maitotuotteet, leivonnaiset, munankeltuaiset ja munanvalkuaiset sekä monet valmisruoat. Pakastettaviksi eivät sovi: viinirypäleet, lehti- ja keräsalaatti, retiisit, hapankerma, majoneesi, kokonaiset kananmunat kuorineen, sipulit, kokonaiset kypsentämättömät omenat ja päärynät. Jotta vihannesten ja hedelmien väri, maku ja C-vitamiinipitoisuus pysyisivät mahdollisimman hyvänä, niitä on yleensä kiehautettava ennen pakastamista. Pidä niitä pieninä annoksina kiehuvassa vedessä 2-3minuutin ajan. Jäähdytä ne sitten nopeasti kylmässä vedessä. Pakkaa vihannekset pakastukseen sopiviin pusseihin tai rasioihin heti valutettuasi ne. Laiha liha soveltuu pakastettavaksi rasvaista paremmin ja sen säilyvyysaika on olennaisesti pidempi. Kun pakastat kyljyksiä, pihvejä, leikkeitä, tms., laita viipaleiden väliin muovikelmu. Näin tuotteet eivät jäädy kiinni toisiinsa. Älä mausta tai suolaa kypsentämättömiä elintarvikkeita ennen pakastusta; mausta ja suolaa pakastettavat valmisruoat vain kevyesti. Joidenkin mausteiden maku muuttuu pakastuksen aikana. Anna kuumien ruokien jäähtyä huoneenlämpöisiksi ennen pakastamista, muuten ne voivat sulattaa muita pakasteita ja lisätä energiankulutusta. Tuotteiden pakkaaminen ^ Pakkaa tuotteet sopiviin annoskokoihin. Pakkauksiksi sopivat - muovikelmu - polyeteeni-pakastuspussit - alumiinifolio - pakastusrasiat Pakkauksiksi eivät sovi - pakkauspaperi - voipaperi - sellofaani - jätepussit - käytetyt ostoskassit ^ Painele pakkauksesta ilma pois mahdollisimman tarkkaan. ^ Sulje pakkaus tiiviisti - kumirenkaalla - muovisella sulkimella - narulla tai - pakastusteipillä. Polyeteenistä valmistetut pakastuspussit voit sulkea tiiviisti myös erillisellä pussien suljentakoneella. ^ Merkitse pakkaukseen sen sisältö ja pakastuspäivä. 49

50 Pakastaminen ja pakasteiden säilyttäminen Ennen pakastamista ^ Jos pakastat kerralla enemmän kuin 2 kg elintarvikkeita, pakastustoiminto täytyy kytkeä päälle ennen pakastimen täyttämistä (ks. kohtaa "Pakastustoiminnon käyttö"). Tällöin pakastimessa jo olevat pakasteet kylmenevät mahdollisimman kylmiksi. Pakasteiden järjestely Älä koskaan ylitä seuraavia enimmäistäyttömääriä: pakastuslaatikot = 25 kg lasilevy = 35 kg Huolehdi siitä, etteivät uudet pakastettavat tuotteet joudu kosketuksiin jo jäätyneiden pakasteiden kanssa. ^ Tarkista, että pakkaukset ovat kuivia, ennen kuin asetat ne pakastimeen. Näin ne eivät jäädy kiinni toisiinsa. kun pakastat pieniä määriä Pakasta elintarvikkeet ylimmissä pakastuslaatikoissa. ^ Levitä pakastettavat tuotteet tasaisesti pakastuslaatikoiden pohjalle, jotta tuotteet jäätyisivät mahdollisimman nopeasti. Ota huomioon seuraava, kun otat pakastuslaatikoita ulos pakastimesta: Anna alimman pakastuslaatikon olla aina paikallaan pakastimessa! Kun asetat tuotteita suoraan lasilevylle, varmista ettet peitä tuotteilla pakastimen takaseinän ilmankiertorakoja. Ilmankiertoaukot ovat tärkeitä laitteen toiminnalle ja normaalille energiankulutukselle! kun pakastat kerralla enimmäismäärän (ks. arvokilpi) ^ Ota ylimmät pakastuslaatikot pois pakastimesta. ^ Levitä pakastettavat tuotteet tasaisesti ylimpien lasilevyjen päälle, jotta tuotteet jäätyisivät mahdollisimman nopeasti. Kun tuotteet ovat pakastuneet: ^ Aseta pakastetut elintarvikkeet pakastuslaatikkoon ja laita pakastuslaatikko takaisin pakastimeen. kun pakastat kookkaita tuotteita Jos haluat säilyttää pakastimessa kookkaita tuotteita, esim. kokonaista joulukinkkua, voit irrottaa pakastuslaatikoiden välissä olevat lasilevyt. ^ Poista ylimmät pakastuslaatikot ja irrota lasilevyt nostamalla niitä ensin kevyesti ja vetämällä ne sitten irti. 50

51 Pakastaminen ja pakasteiden säilyttäminen Pakasteiden sulatus Voit sulattaa pakasteita mikroaaltouunissa, uunissa kiertoilma- tai sulatustoiminnolla, huoneenlämmössä, jääkaapissa (tällöin pakasteiden kylmyys jäähdyttää jääkaappia), höyryuunissa. Litteät liha- ja kalapalat voit laittaa kuumalle paistinpannulle osittain jäisinäkin. Liha- ja kalapalat (esim. jauheliha, broileri, kalafilee) on sulatettava siten, etteivät ne joudu kosketuksiin muihin elintarvikkeisiin. Kerää lihan ja kalan sulamisvesi tarkoin talteen, kaada se varovasti viemäriin ja huuhtele viemäri vielä lopuksi. Marjat ja hedelmät voit sulattaa huoneenlämmössä pakkauksissaan tai kannellisessa astiassa. Vihannekset voit yleensä kaataa jäisinä kiehuvaan veteen tai kuullottaa kuumassa rasvassa. Kypsennysaika on lyhyempi kuin tuoreilla vihanneksilla. Juomien pikajäähdytys Jos haluat pikajäähdyttää juomia pakastimessa, muista ottaa ne pois viimeistään tunnin kuluttua, etteivät ne halkea jäätyessään. Kylmävaraajan käyttö Kylmävaraaja hidastaa pakasteiden lämpötilan nousemista sähkökatkon aikana. Tällöin pakasteet pysyvät paremmin kylminä. ^ Aseta kylmävaraaja ylimpään pakastuslaatikkoon. Noin 24 tunnin kuluttua kylmävaraaja on jäätynyt läpikotaisin. Sähkökatkon aikana ^ Aseta läpikotaisin jäätynyt kylmävaraaja suoraan pakasteiden päälle ylimmän pakastuslaatikon etuosaan. Kun pakastat tuoreita elintarvikkeita, käytä kylmävaraajaa erottamaan valmiiksi pakastuneet tuotteet ja uudet, pakastettavat tuotteet toisistaan. Näin valmiit pakasteet eivät pääse sulamaan. Voit luonnollisesti käyttää kylmävaraajaa esimerkiksi kylmälaukussa, kun haluat pitää ruoat ja juomat kylminä. Älä pakasta edes osittain sulaneita tuotteita uudelleen. Vasta kun olet valmistanut tuotteen ruoaksi (keittämällä tai paistamalla), voit pakastaa sen uudelleen. 51

52 Jääpalojen valmistus Automaattinen jääpalakone vaatii kiinteän liitännän vesijohtoverkkoon. Jääpalakone, jossa sisäänrakennettu jääpalojen jäädytysastia Jääpalalokeron a sisällä on automaattinen jääpalakone b. Kun kytket jääpalakoneen päälle, näyttöruutuun syttyy symboli ja jääpalakoneen merkkivalo palaa. Huuhtele jääpalakone ja samalla myös tulovesiputki: ennen ensimmäistä käyttökertaa, kun jääpalakone on ollut pitkään käyttämättä, säännöllisesti, kun käytät jääpalakonetta jatkuvasti (vähintään kerran kuukaudessa), jottei järjestelmä tukkiudu jäämurusista (näin vältät tulovesiputken tukkeutumisen) ja ennen kuin otat jääpalakoneen pois käytöstä pitemmäksi aikaa. Tarkemmat ohjeet jääpalakoneen huuhteluun löydät kappaleesta "Puhdistus ja hoito - Jääpalakoneen huuhtelu". Varmista, että jääpalojen jäädytysastia on tyhjä, ennen kuin kytket jääpalakoneen päälle. Jääpalakoneessa b on sisäänrakennettu jääpalojen jäädytysastia c, jossa jääpalat valmistuvat. Jääpalojen jäädytysastia tyhjentää jääpalat automaattisesti jääpalalokeroon, kun jääpalat ovat jäätyneet. 52

53 Jääpalojen valmistus Jääpalakoneen kytkeminen päälle/pois päältä ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilansäätöpainiketta ( tai ), että jääpalakoneen symboli alkaa vilkkua näyttöruudussa. ^ Vahvista valintasi koskettamalla OK-painiketta. ^ Koskettamalla hipaisupainiketta tai voit nyt kytkeä jääpalakoneen päälle tai pois päältä. 0: Jääpalakone on pois päältä 1: Jääpalakone on kytketty päälle ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu muistiin. ^ Kosketa uudelleen painiketta, jolla siirryit asetustilaan, niin poistut asetustilasta, tai ^ sulje laitteen ovi. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin minuutin kuluttua. Jääpalakone voi toimia vain, kun jääpalalokero on kokonaan kiinni. Kun valmistat jääpaloja ensimmäistä kertaa, saattaa kestää jopa 24 tuntia, ennen kuin ensimmäiset jääpalat putoavat jääpalakoneesta lokeroon. Kun jatkossa kytket jääpalakoneen pois päältä ja takaisin päälle, jääpalojen valmistus kestää enintään 6 tuntia. Jollet halua valmistaa jääpaloja, voit kytkeä jääpalakoneen pois päältä pakastimen toiminnasta riippumatta. Kun jääpalakone on kytketty pois päältä, voit käyttää jääpalalokeroa normaalin pakastuslaatikon tapaan. Suurten jääpalamäärien valmistaminen Jääpalojen valmistumisnopeus vaihtelee pakastimen lämpötilan mukaan: mitä alhaisempi pakastimen lämpötila on, sitä nopeammin jääpaloja valmistuu. Jos pakastimen lämpötila on -18 C, jääpalakone valmistaa noin 1 kg jääpaloja vuorokaudessa. Kun jääpalalokero on täynnä, jääpalakone lakkaa automaattisesti valmistamasta lisää jääpaloja. 53

54 Jääpalojen valmistus Jos kuitenkin tarvitset suuria määriä jääpaloja, ^ vaihda täysinäisen jääpalalokeron tilalle lokeron oikealla puolella oleva lokero. Heti kun suljet lokeron, jääpalakone jatkaa jääpalojen valmistamista. Jääpalojen koon muuttaminen Jääpalojen koko vaihtelee sisäänvirtaavan vesimäärän mukaan, jonka voit säätää haluamaksesi. Vesimäärän säätö Jääpalojen valmistukseen tarvittavan veden määrää voidaan säätää. Vakioasetuksesi on säädetty keskitason vesimäärä (E3). Voit muuttaa asetusta vain, kun jääpalakone on kytkettynä päälle. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilansäätöpainiketta ( tai ), että jääpalakoneen symboli alkaa vilkkua näyttöruudussa. ^ Vahvista valintasi koskettamalla OK-painiketta. ^ Koskettamalla hipaisupainiketta tai voit nyt valita vesimäärän muuttamisen. 0: Jääpalakone on pois päältä 1: Jääpalakone on kytketty päälle 2: Vesimäärän säätö 3: Jääpalojen jäädytysastian puhdistusasennon säätäminen 4: Jääpalakoneen huuhtelu ^ Vahvista valintasi koskettamalla OK-painiketta. ^ Koskettamalla hipaisupainiketta tai voit nyt valita vesimäärän (E1 - E8): E1: vähäinen vesimäärä E8: suuri vesimäärä ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu muistiin. ^ Kosketa uudelleen painiketta, jolla siirryit asetustilaan, niin poistut asetustilasta, tai ^ sulje laitteen ovi. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin minuutin kuluttua. 54

55 Jääpalojen valmistus Jääpalakoneen kytkeminen päälle/pois päältä virtakytkimestä ^ Vedä jääpalalokeroa vähän ulos. ^ Paina jääpalakoneen virtakytkintä a, kunnes merkkivalo syttyy. Näyttöruutuun syttyy jääpalakoneen symboli. Jääpalakone on nyt kytketty päälle. merkkivalo sammuu. Jääpalakoneen symboli sammuu näyttöruudusta. Jääpalakone on nyt kytketty pois päältä. ^ Sulje jääpalalokero. 55

56 Automaattinen sulatus Jääkaappi ja PerfectFresh Pro -kylmätila Jääkaappi ja PerfectFresh Pro -kylmätila sulavat automaattisesti. Kylmäkoneen käydessä jääkaapin ja PerfectFresh Pro -kylmätilan takaseinään muodostuu huurretta ja vesipisaroita. Niitä ei tarvitse poistaa, koska ne haihtuvat automaattisesti kompressorin tuottaman lämmön vaikutuksesta. Sulamisvesi valuu kouruun ja siitä poistoletkun kautta kaapin takana olevaan haihdutusastiaan. Huolehdi siitä että sulamisvesi pääsee esteettä valumaan kourusta poistoletkuun. Pakastin Pakastimessa on "NoFrost"-sulatus, jonka ansiosta pakastin sulattaa itsensä automaattisesti, eikä pakastimen sisälle kerry jäätä. Pakastimeen kertyvä kosteus tiivistyy pakastimen höyrystimiin, joista pakastin sulattaa ja haihduttaa tiivistyneen kosteuden säännöllisesti. Automaattisen sulatuksen ansiosta pakastimen sisälle ei kerry koskaan jäätä. Myös pakasteiden laatu säilyy hyvänä, koska pakastinta ei tarvitse enää sulattaa erikseen! 56

57 Puhdistus ja hoito Varo, ettei laitteen elektronisiin osiin, valaisimiin tai hyllytason vasemmanpuoleisten kannattimien metallinastoihin (koskettimiin) pääse vettä. Älä päästä puhdistusvettä jääkaapin sulamisvesiaukkoon. Älä koskaan käytä kylmälaitteen puhdistukseen höyryilmatoimisia laitteita. Höyry voi päästä laitteen jännitteisiin osiin ja aiheuttaa oikosulun. Älä koskaan irrota laitteen sisällä olevaa arvokilpeä. Arvokilpeä tarvitaan mahdollista huoltoa varten! Ohjeita puhdistusaineen valintaan Välttyäksesi pintojen vahingoittumiselta älä käytä puhdistuksessa soodaa, ammoniakkia, happoa tai klooria sisältäviä puhdistusaineita, kalkkia irrottavia puhdistusaineita, hankaavia puhdistusaineita, kuten hankausjauheita, -nesteitä tai hankauskiviä, liuottimia sisältäviä puhdistusaineita, teräksisten pintojen puhdistusaineita, koneastianpesuaineita, uuninpuhdistusaineita, lasinpesuaineita, hankaavia kovia sieniä ja harjoja, esim. patasieniä, ihmesieniä (taikasieniä), teräviä metallikaapimia! Käytä laitteen teräspintojen puhdistukseen ja hoitamiseen Mielen teräspintojen hoitoainetta (ks. Laitteen osat - Erikseen ostettavat lisävarusteet). Hoitoaine sisältää materiaaleille hellävaraisia ainesosia ja toisin kuin teräksen puhdistusaineet, se ei sisällä lainkaan hankausaineita. Se poistaa lian hellävaraisesti ja jättää pinnoille vettä ja likaa hylkivän suojakalvon, joka vähentää teräspinnan likaantumista! Suosittelemme puhdistusta haalealla vedellä ja tilkalla käsiastianpesuainetta. Seuraavilta sivuilta löydät tärkeitä puhdistusohjeita. 57

58 Puhdistus ja hoito Jääpalakoneen huuhtelu Huuhtele jääpalakone ja samalla myös tulovesiputki: ennen ensimmäistä käyttökertaa, kun jääpalakone on ollut pitkään käyttämättä, säännöllisesti, kun käytät jääpalakonetta jatkuvasti (vähintään kerran kuukaudessa), jottei järjestelmä tukkiudu jäämurusista (näin vältät tulovesiputken tukkeutumisen) ja ennen kuin otat jääpalakoneen pois käytöstä pitemmäksi aikaa. Kun valitset asetuksen "Jääpalakoneen huuhtelu", laite huuhtelee jääpalakoneen b ja tulovesiputken automaattisesti vedellä. Tämän jälkeen jääpalojen jäädytysastia kääntyy puhdistusasentoon, jotta voit kuivata sen käsin. Huuhteluvesi kerääntyy jääpalalokeroon a. Varmista, että jääpalalokero on täysin tyhjä, ennen kuin käynnistät jääpalakoneen huuhtelun. Muuten huuhteluvesi valuu jääpalalokeron sisällön päälle. Voit valita asetuksen "Jääpalakoneen huuhtelu" vain, kun jääpalakone on kytkettynä päälle. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilansäätöpainiketta ( tai ), että jääpalakoneen symboli alkaa vilkkua näyttöruudussa. ^ Vahvista valintasi koskettamalla OK-painiketta. ^ Koskettamalla hipaisupainiketta tai voit nyt valita haluamasi asetuksen: 0: Jääpalakone on pois päältä 1: Jääpalakone on kytketty päälle 2: Vesimäärän säätö 3: Jääpalojen jäädytysastian puhdistusasennon säätäminen 4: Jääpalakoneen huuhtelu 58

59 Puhdistus ja hoito ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu muistiin. Näyttöruudussa näkyvä jääpalakoneen symboli ja jääpalakoneessa oleva merkkivalo vilkkuvat koko ajan, kun huuhtelu on käynnissä. Kuulet, kun jääpalojen jäädytysastia kääntyy vinoon asentoon. ^ Odota, kunnes jäädytysastian kääntöliike on täysin pysähtynyt. Tämän jälkeen jääpalakone kytkeytyy pois päältä. ^ Vedä vedellä täyttynyt jääpalalokero varovasti ulos laitteesta. Tyhjennä ja puhdista jääpalalokero. Jääpalojen jäädytysastian puhdistaminen Puhdista jäädytysastia ennen kuin otat jääpalakoneen pois käytöstä pitemmäksi aikaa. säännöllisesti poistaaksesi jäämuruset ja mahdolliset vesijäämät. Jos olet jo aiemmin valinnut asetuksen "Jääpalakoneen huuhtelu" (ks. kohtaa "Jääpalakoneen huuhtelu"), jääpalojen jäädytysastia on valmiiksi puhdistusasennossa. Jääpalojen jäädytysastiaa ei voi irrottaa, vaan se on puhdistettava paikallaan. ^ Kuivaa jäädytysastia b kuivalla liinalla. Kun kytket jääpalakoneen takaisin päälle, jääpalojen jäädytysastia kääntyy automaattisesti oikeaan asentoon. Jääpalojen jäädytysastiaa b ei voi irrottaa, vaan se on puhdistettava paikallaan. Siksi sinun on säädettävä jäädytysastia puhdistusasentoon. Puhdistusasennon valinta Voit muuttaa asetusta vain, kun jääpalakone on kytkettynä päälle. ^ Tyhjennä jääpalalokero. 59

60 Puhdistus ja hoito ^ Irrota jääpalalokero ja puhdista se. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruudussa näkyvät kaikki valittavissa olevat symbolit, symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilansäätöpainiketta ( tai ), että jääpalakoneen symboli alkaa vilkkua näyttöruudussa. ^ Vahvista valintasi koskettamalla OK-painiketta. ^ Koskettamalla hipaisupainiketta tai voit nyt valita haluamasi asetuksen: 0: Jääpalakone on pois päältä 1: Jääpalakone on kytketty päälle 2: Vesimäärän säätö 3: Jäädytysastian puhdistusasennon säätäminen 4: Jääpalakoneen huuhtelu ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus tallentuu ja kuulet, miten jäädytysastia kääntyy vinoon asentoon. ^ Odota, kunnes jäädytysastian kääntöliike on täysin pysähtynyt. Tämän jälkeen jääpalakone kytkeytyy pois päältä. Näyttöruudussa jääpalakoneen symboli sammuu. Jääpalojen jäädytysastiaa ei voi irrottaa, vaan se on puhdistettava paikallaan. ^ Puhdista jääpalojen jäädytysastia b. Kun kytket jääpalakoneen takaisin päälle, jääpalojen jäädytysastia kääntyy automaattisesti oikeaan asentoon. 60

61 Puhdistus ja hoito Ennen laitteen puhdistamista ^ Kytke koko laite pois päältä. Näyttöruutu sammuu ja kompressori kytkeytyy pois päältä. Jos näin ei käy, laitteen lukitus on kytketty päälle (ks."asetusten muuttaminen - Lukituksen kytkeminen pois päältä"). ^ Ota laitteen pistotulppa pois pistorasiasta tai kytke laitteen sulake pois päältä. ^ Tyhjennä laite elintarvikkeista ja siirrä tuotteet viileään paikkaan. ^ Irrota ovi-/pullohyllyt laitteen ovesta. ^ Irrota PerfectFresh Pro -kylmätilan lokerot ja lokeroiden välissä oleva kansilevy (ks. "Sisätilan muuttaminen - PerfectFresh Pro -kylmätilan lokerot"). ^ Irrota lasilevy, joka toimii lämpötilan erotuslevynä. ^ Irrota kaikki muut irti lähtevät osat puhdistusta varten. Hyllytasot / Valaistut hyllytasot LED-valaistut teräslistat ja tavalliset teräslistat eivät kestä pesua astianpesukoneessa! LED-valaistuja teräslistoja ei saa kastaa veteen! Irrota ennen hyllytason puhdistusta LED-valaistu teräslista tai tavallinen teräslista sekä takimmainen suojalista: ^ Aseta hyllytaso yläpuoli alaspäin työtasolle pehmeälle alustalle (esim. keittiöpyyhkeen päälle). LED-valaistu teräslista Varo! Irrota teräslista aina ensiksi siltä puolelta, jossa ei ole LED-valojen sähkökoskettimia (metallinastoja). 61

62 Puhdistus ja hoito Pullo- ja ovihyllyt Pullo- ja ovihyllyjen teräskehykset eivät kestä pesua astianpesukoneessa! ^ Tartu teräslistan vasemmassa reunassa olevaan muoviulokkeeseen sen sisimmästä kohdasta. 1. Vedä muoviuloke irti hyllytasosta ja 2. vedä samalla teräslista irti. Samalla lista irtoaa myös vastakkaisesta reunasta. ^ 3. Vedä takana oleva suojalista irti. ^ Kiinnitä teräslista ja suojalista takaisin paikoilleen hyllytasoon puhdistuksen jälkeen päinvastaisessa järjestyksessä. Irrota teräskehykset seuraavasti: ^ Aseta pullo-/ovihylly työtasolle etupinta alaspäin. ^ Tartu teräskehyksen takaosaan ja vedä sitä poispäin hyllystä. Nyt koko teräskehys irtoaa hyllystä. ^ Kiinnitä teräskehys puhdistuksen jälkeen takaisin päinvastaisessa järjestyksessä. 62

63 Puhdistus ja hoito Sisätila, varusteet Puhdista kylmälaite säännöllisesti, mutta vähintään kerran kuussa. Älä anna likaantumien kuivua kiinni pintoihin, vaan poista ne heti. ^ Puhdista laitteen sisätila haalealla vedellä, jossa on tilkka käsiastianpesuainetta. Puhdistuksen jälkeen huuhtele pinnat huolellisesti puhtaalla vedellä ja kuivaa lopuksi kuivalla liinalla. Seuraavat osat kestävät pesun astianpesukoneessa: pullonpidike, voirasia, munalokero (kaikkia osia ei kaikissa malleissa) ovessa olevat pullo- ja ovihyllyt (ilman teräskehyksiä) hyllytasot (ilman teräslistoja/led-valaistuja teräslistoja sekä suojalistoja) Käytä ainoastaan pesuohjelmia, joiden pesulämpötila on 55 C tai alempi! Muoviosat voivat värjäytyä astianpesukoneessa joutuessaan kosketuksiin luonnostaan värjäävien aineiden, esim. porkkanoiden, ketsupin tai paprikan kanssa. Värjäytymät eivät kuitenkaan vaikuta näiden osien kestävyyteen. Seuraavat osat eivät kestä pesua astianpesukoneessa: pullo- ja ovihyllyjen teräskehykset hyllytasojen teräslistat ja LED-valaistut teräslistat sekä takana olevat suojalistat pulloteline PerfectFresh Pro -kylmätilan lokerot ja lokeroiden kansilevy jääpalalokero pakastuslaatikot ^ Puhdista nämä osat/varusteet käsin. ^ Puhdista sulamisvesikouru ja poistoaukko säännöllisesti, jotta sulamisvesi pääsee esteettä valumaan haihdutusastiaan. Voit puhdistaa poistoaukon esim. vanupuikon tms. avulla. Irrota tätä varten PerfectFresh Pro -kylmätilan lokerot. ^ PerfectFresh Pro -kylmätilan lokerot liikkuvat teleskooppikiskoilla. Puhdista teleskooppikiskot kostealla liinalla. Varo puhdistuksen yhteydessä, ettet pese vahingossa pois teleskooppikiskojen erikoisrasvaa. 63

64 Puhdistus ja hoito ^ Poista mahdolliset likaantumat teräskehyksistä ja teräslistoista Mielen teräspintojen hoitoaineella. ^ Pyyhi nämä teräksiset osat Mielen teräspintojen hoitoaineella jokaisen puhdistuksen jälkeen. Hoitoaine muodostaa teräspinnalle kestävän suojakalvon, joka vähentää teräspinnan likaantumista! ^ Anna laitteen tuulettua vielä vähän aikaa ovet auki. Oven tiivisteet Älä öljyä oven tiivisteitä. Öljy ja rasvat haurastuttavat niitä ajan mittaan. ^ Puhdista tiivisteet säännöllisesti pelkällä vedellä ja kuivaa ne aina lopuksi pehmeällä liinalla. Tulo- ja poistoilma-aukot ^ Puhdista laitteen tulo- ja poistoilma-aukot säännöllisesti harjalla tai pölynimurin pölysuuttimella. Pölyn kerääntyminen lisää energiankulutusta. Puhdistuksen jälkeen ^ Aseta kaikki irrottamasi osat takaisin paikoilleen. Hyllytasojen vasemmanpuoleisissa kannattimissa on lovet, joissa on metallinastoja (koskettimia), jotka syöttävät virtaa hyllytasojen LED-valoille. Varmista aina että nämä koskettimet ovat puhtaat ja kuivat ennen kuin työnnät niihin LED-valaistun hyllytason. Työnnä hyllytasoa niin pitkälle, että se napsahtaa kuuluvasti paikalleen. Vain tällä tavoin LED-valot voivat toimia. ^ Liitä laite takaisin sähköverkkoon ja kytke laite päälle. ^ Kytke pakastustoiminto päälle, niin pakastin jäähtyy nopeammin. ^ Kytke pikajäähdytystoiminto päälle, niin jääkaappi jäähtyy nopeammin. ^ Aseta elintarvikkeet takaisin jääkaappiin ja sulje laitteen ovet. ^ Kun pakastin on kylmennyt tarpeeksi, laita pakasteet takaisin pakastuslaatikoihin ja aseta pakastuslaatikot pakastimeen. ^ Kytke pakastustoiminto pois päältä heti, kun pakastin on jäähtynyt vähintään -18 C:een. 64

65 Vianetsintä Useimmat laitteen päivittäisessä käytössä syntyvät häiriöt ja ongelmat voit poistaa itse. Seuraavan taulukon tarkoituksena on auttaa sinua löytämään ja poistamaan häiriön mahdollinen syy. Ellet saa toimintahäiriötä korjatuksi oheisten toimenpiteiden avulla, ota yhteys Miele-huoltoon. Vältä laitteen ovien avaamista ennen häiriön korjausta, niin tuotteet pysyvät mahdollisimman kauan kylmänä. Asiattomista asennus-, huolto- ja korjaustöistä voi aiheutua huomattavia vaaratilanteita laitteen käyttäjälle. Laitteen asennus-, huolto- ja korjaustyöt on jätettävä Mielen valtuuttaman huoltoliikkeen tehtäväksi. Ongelma Syy Toimenpide Laite ei kylmene, sisävalo ei pala, kun jääkaapin ovi on auki, eikä näyttöruudussa näy mitään. Laitetta ei ole kytketty päälle, mutta näyttöruudussa näkyy verkkovirran symboli. Pistotulppa ei ole kunnolla paikallaan pistorasiassa. ^ Kosketa virtakytkintä. ^ Työnnä laitteen pistotulppa takaisin pistorasiaan. Näyttöruutuun ilmestyy verkkovirran symboli, kun laitetta ei ole vielä kytketty päälle. Laite ei kylmene, mutta laitetta voi käyttää ja sisävalo palaa. Sulake on lauennut. Syy saattaa olla kylmälaitteessa, sähköverkon jännitteessä tai jossain muussa sähkölaitteessa. Messuasetus on kytketty päälle, se näkyy näytössä symbolina. Messuasetuksen ansiosta laitteen toimintoja voidaan esitellä ilman, että laite kylmenee. Kotitalouskäytössä tätä asetusta ei tarvita. ^ Ota yhteys sähköasentajaan tai Miele-huoltoon. ^ Kytke messuasetus pois päältä (ks. "Tietoja kauppiaille - Messuasetus"). 65

66 Vianetsintä Kompressori kytkeytyy päälle yhä useammin ja käy pitkään, kylmälaitteen lämpötila laskee. Ongelma Syy Toimenpide Kylmälaite on liian kylmä. Laitteen lämpötila on säädetty liian kylmäksi. ^ Muuta lämpötilan asetusta. Kompressori käy koko ajan. Pakastimen ovi ei ole kunnolla kiinni. Olet pakastanut kerralla suuren määrän elintarvikkeita. Pikajäähdytystoiminto on vielä päällä. Se kytkeytyy automaattisesti pois päältä 12 tunnin kuluttua. Pakastustoiminto on vielä päällä. Se kytkeytyy automaattisesti pois päältä tunnin kuluttua. Kun laitteessa ei ole paljon jäähdytettävää tavaraa, laitteen kompressori kytkeytyy alhaiselle kierrosnopeudelle energian säästämiseksi. Tämän vuoksi kompressori käy myös tavallista pitempään. ^ Tarkista, että pakastimen ovi on kunnolla kiinni. ^ Noudata kappaleen "Pakastaminen ja pakasteiden säilyttäminen" ohjeita. Energian säästämiseksi voit kytkeä pikajäähdytystoiminnon pois päältä jo aiemmin: ^ Paina pikajäähdytyspainiketta. Energian säästämiseksi voit kytkeä pakastustoiminnon pois päältä jo aiemmin: ^ Paina pakastuskytkintä. Ei mitään! 66

67 Vianetsintä Ongelma Syy Toimenpide Kompressori kytkeytyy päälle yhä useammin ja käy pitkään. Sijoituskaapin ilmanotto- ja ilmanpoistoaukot ovat peitossa tai täynnä pölyä. ^ Älä peitä laitteen ilmanotto- ja ilmanpoistoaukkoja. ^ Puhdista ilmanotto- ja ilmanpoistoaukot säännöllisesti pölystä. Olet ehkä avannut laitteen ovia tavallista useammin tai laittanut laitteeseen suuria määriä lämpimiä elintarvikkeita. Laitteen ovet eivät ole kunnolla kiinni. Pakastimeen saattaa olla jo kertynyt paksuhko jääkerros. Ympäristön lämpötila liian korkea. Mitä korkeampi ympäristön lämpötila on, sitä pitempiä aikoja kylmäkoneisto käy. Laitetta ei ole sijoitettu kalusteisiin oikein. ^ Avaa laitteen ovia vain tarvittaessa ja mahdollisimman lyhyeksi ajaksi. Laite kylmenee takaisin asettamaasi lämpötilaan jonkin ajan kuluttua. ^ Sulje laitteen ovet. Laite kylmenee takaisin asettamaasi lämpötilaan jonkin ajan kuluttua. Jos laitteeseen on jo kertynyt paksuhko jääkerros, kompressorin kylmäteho laskee ja energiankulutus kasvaa. ^ Sulata laite ja puhdista se. ^ Noudata kappaleessa "Asennusohjeita - Sijoituspaikka" annettuja ohjeita. ^ Noudata kappaleen "Asennusohjeita - Kalusteisiin sijoittaminen" ohjeita. 67

68 Vianetsintä Kompressori kytkeytyy päälle yhä harvemmin ja käy lyhyesti, kylmälaitteen lämpötila nousee. Ongelma Syy Toimenpide Laite on liian lämmin. Kyseessä ei ole häiriö! ^ Muuta lämpötilan asetusta. ^ Tarkista laitteen sisälämpötila vielä 24 tunnin kuluttua. Pakasteet alkavat sulaa. Huonetila saattaa olla kylmempi kuin huoneenlämpötilaluokassa on mainittu. Jos huoneenlämpötila on liian alhainen, kompressori käy tavallista harvemmin. Samalla myös pakastin (jos sellainen on) voi lämmetä liikaa. ^ Noudata kappaleessa "Asennusohjeita - Sijoituspaikka" annettuja ohjeita. ^ Nosta huoneen lämpötilaa. 68

69 Vianetsintä Näyttöruudussa näkyy virheilmoitus Ongelma Syy Toimenpide Näyttöruudussa näkyy "F0 - F9". Laitteessa on tekninen häiriö. ^ Ota yhteys Miele-huoltoon. Näyttöruudussa näkyy "FE*". Laitteessa on tekninen häiriö. ^ Ota yhteys Miele-huoltoon. Kun kytket jääpalakoneen päälle, näyttöruudussa vilkkuu symboli ja jääpalakoneen merkkivalo vilkkuu. Näyttöruudussa vilkkuvat symbolit ja. Samalla myös jääpalakoneen merkkivalo vilkkuu. Näyttöruudussa vilkkuu hälytyksen symboli yhdessä jääkaapin hipaisupainikkeen kanssa, lisäksi kuulet hälytysäänen. Vesijohtoventtiili ei ole auki. Jääpalakoneessa on tekninen häiriö. Ovihälytin on lauennut. ^ Avaa vesijohtoventtiili. ^ Ota yhteys Miele-huoltoon. ^ Sulje laitteen ovi. Hälytyksen symboli sammuu ja hälytysääni hiljenee. 69

70 Vianetsintä Näyttöruudussa näkyy virheilmoitus Ongelma Syy Toimenpide Näyttöruudussa vilkkuu hälytyksen symboli yhdessä jääkaapin/pakastimen hipaisupainikkeen kanssa. Jääkaapin/pakastimen lämpötila on noussut tai laskenut liikaa säätämääsi lämpötilaan nähden esim. seuraavista syistä: olet avannut laitteen ovea monta kertaa peräkkäin, olet pakastanut kerralla paljon tuoreita elintarvikkeita, mutta et ole kytkenyt päälle pakastustoimintoa. huoneistossa on ollut pitkä sähkökatko. ^ Poista hälytyksen aiheuttanut syy. Hälytyssymboli sammuu ja jääkaapin/pakastimen hipaisupainike palaa jälleen yhtäjaksoisesti. Hälytysääni vaikenee. Jos lämpötila on ehtinyt nousta paljon, tarkasta pakasteiden kunto ja päätä niiden jatkokäytöstä. Muista ettei sulaneita pakasteita saa pakastaa uudelleen, vaan ne on ensin kypsennettävä esim. valmiiksi ruoiksi. Laitteesta kuuluu hälytysääni ja näyttöruudussa näkyy sähkökatkon symboli. Lämpötilanosoittimessa näkyy myös lämpimin lämpötila, johon pakastin on ehtinyt lämmetä sähkökatkon aikana. Pakastimen lämpötila on noussut liikaa viime päivien tai tuntien aikana sähkökatkon vuoksi. Kun sähkökatko on mennyt ohi, kylmälaite on jatkanut toimintaansa entiseen tapaansa. ^ Paina hälytysäänen poistokytkintä. Näyttöruudussa näkyvä lämpimimmän lämpötilan näyttö häviää. Tämän jälkeen lämpötilanosoitin alkaa jälleen osoittaa pakastimen todellista lämpötilaa. ^ Jos lämpötila on ehtinyt nousta paljon, tarkasta pakasteiden kunto ja päätä niiden jatkokäytöstä. Muista ettei sulaneita pakasteita saa pakastaa uudelleen, vaan ne on ensin kypsennettävä esim. valmiiksi ruoiksi. 70

71 Vianetsintä Valaistus Ongelma Syy Toimenpide Hyllytasojen LED-valot eivät toimi. Ylikuumenemisen välttämiseksi LED-valot sammuvat automaattisesti noin 15 minuutin kuluttua, jos jääkaapin ovea pidetään auki. Teräslistan LED-valo on rikki. ^ Sulje laitteen ovi. Kun avaat jääkaapin oven uudelleen, sisävalot toimivat jälleen normaalisti. ^ Vaihda LED-valaistu teräslista uuteen. Voit ostaa sen Miele-kauppiaaltasi tai Miele-huollosta. Älä yritä irrottaa itse valaisimen peitesuojusta! Jos valaisimen peitesuojus on kuitenkin vahingoittunut tai irronnut vahingossa - Varoitus! Valaisin käyttää luokan 1M lasersädettä. Älä katso valaisimeen millään optisilla instrumenteilla (suurennuslasilla tms.)! Peitesuojuksen alla on sähköä johtavia osia. Voit loukata itsesi tai laite voi vahingoittua! 71

72 Vianetsintä Valaistus Ongelma Syy Toimenpide Yksittäisen hyllytason LED-valo ei toimi. Hyllytasoa ei ole asetettu paikalleen kannattimilleen. ^ Työnnä hyllytasoa kannattimessa olevaan loveen, kunnes hylly napsahtaa kuuluvasti paikalleen. Hyllytasojen LED-valot eivät toimi. Hyllytason LED-valaisimeen tai hyllyn vasemmanpuoleisen kannattimen metallinastoihin (koskettimiin) on päässyt nestettä. Turvakytkin kytkee LED-valot pois toiminnasta. ^ Pyyhi LED-valaistu teräslista ensin kostealla ja sitten kuivalla liinalla tai ota hyllytaso ulos jääkaapista ja anna teräslistan kuivua laitteen ulkopuolella. Puhdista kannattimien metallinastat (koskettimet) samalla tavalla. Varmista että koskettimet ovat puhtaat ja kuivat ennen kuin työnnät LED-valaistun hyllytason niiden päälle. ^ Työnnä hyllytasoa kannattimessa olevaan loveen, kunnes hylly napsahtaa kuuluvasti paikalleen. ^ Sulje laitteen ovi. Kun avaat jääkaapin oven uudelleen, sisävalot toimivat jälleen normaalisti. Jos vika ei ole missään näissä, kyseessä on tekninen häiriö. ^ Ota yhteys Miele-huoltoon. 72

73 Vianetsintä Valaistus Ongelma Syy Toimenpide PerfectFresh Pro -kylmätilan LED-valot eivät toimi. Ylikuumenemisen välttämiseksi LED-valot sammuvat automaattisesti noin 15 minuutin kuluttua, jos jääkaapin ovea pidetään auki. Jos vika ei ole missään näissä, kyseessä on tekninen häiriö. ^ Sulje laitteen ovi. Kun avaat jääkaapin oven uudelleen, sisävalot toimivat jälleen normaalisti. ^ Ota yhteys Miele-huoltoon. LED-valaisimen korjaaminen ja vaihtaminen on ehdottomasti jätettävä huoltoliikkeen tehtäväksi. Valaisimen peitesuojuksen alla on sähköä johtavia osia. Voit loukata itsesi tai laite voi vahingoittua! Älä yritä irrottaa itse valaisimen peitesuojusta! Jos valaisimen peitesuojus on kuitenkin vahingoittunut tai irronnut vahingossa - Varoitus! Valaisin käyttää luokan 1M lasersädettä. Älä katso valaisimeen millään optisilla instrumenteilla (suurennuslasilla tms.)! 73

74 Vianetsintä Muut häiriöt Ongelma Syy Toimenpide Pakasteet ovat jäätyneet kiinni. Elintarvikepakkaus ei ollut täysin kuiva, kun asetit sen pakastumaan. ^ Irrota pakasteet tylpän esineen, esim. lusikanvarren avulla. Laitteesta ei kuulu hälytysääntä, vaikka ovi on auki pitkään. Laitetta ei voi kytkeä pois päältä. Kyseessä ei ole häiriö! Olet kytkenyt ovihälytyksen pois päältä (ks. Asetusten muuttaminen - Akustiset signaalit). Laitteen lukitus on kytketty päälle. Näyttöruudussa palaa symboli. Ei mitään! ^ Kytke lukitus pois päältä (ks. "Asetusten muuttaminen - Lukituksen kytkeminen pois päältä"). Laitteen ulkoseinät tuntuvat lämpimiltä. Jääkaapin pohjalla on nestettä. Kyseessä ei ole häiriö! Kompressorin toiminnasta syntyvä lämpö siirretään laitteen ulkoseiniin kondenssiveden muodostumisen välttämiseksi. Sulamisveden poistoaukko on tukossa. Ei mitään! ^ Puhdista sulamisvesikouru ja sulamisveden poistoaukko. 74

75 Vianetsintä Ongelmat jääpalakoneen kanssa Ongelma Syy Toimenpide Jääpalakone ei kytkeydy päälle. Jääpalakone ei valmista jääpaloja. Kylmälaitetta ei ole liitetty sähköverkkoon eikä kytketty päälle. Kylmälaite tai jääpalakone ei ole kytketty päälle. ^ Liitä kylmälaite sähköverkkoon ja kytke laite päälle. ^ Kytke kylmälaite tai jääpalakone päälle. Vesijohtoventtiili ei ole auki. ^ Avaa vesijohtoventtiili. Jääpalakoneen jääpalalokero ei ole kunnolla paikallaan. ^ Työnnä lokero kunnolla paikalleen. Kun kytket jääpalakoneen päälle, näyttöruudussa vilkkuu symboli ja jääpalakoneen merkkivalo vilkkuu. Näyttöruudussa vilkkuvat symbolit ja. Samalla myös jääpalakoneen merkkivalo vilkkuu. Jääpalojen jäädytysastia ei ole oikeassa asennossa. Pakastin on liian lämmin asetettuun lämpötilaan nähden. Vesijohtoventtiili ei ole auki. Jääpalakoneessa on tekninen häiriö. ^ Muuta jäädytysastian asentoa. ^ Säädä lämpötilaa kylmemmäksi. ^ Avaa vesijohtoventtiili. ^ Ota yhteys Miele-huoltoon. 75

76 Vianetsintä Ongelmat jääpalakoneen kanssa Ongelma Syy Toimenpide Jääpalat haisevat tai maistuvat pahalta. Kun jääpalakone on jatkuvassa käytössä, se pitäisi puhdistaa säännöllisesti. ^ Huuhtele jääpalakone ja tulovesiputki säännöllisesti (ks. ohjeet kappaleesta "Puhdistus ja hoito - Jääpalakoneen huuhtelu"). Käytät jääpaloja hyvin harvoin. Jos säilytät jääpaloja pakastimessa pitkään, niihin voi tarttua hajuja ja makuja muista pakasteista. Säilytät pakastimessa ehkä pakkaamattomia elintarvikkeita. Jääpalat voivat ottaa hajua ja makua muista elintarvikkeista. Jääpalalokero on likainen. ^ Tyhjennä jääpalalokero, jollet käytä jääpalakonetta pitkiin aikoihin. ^ Huuhtele jääpalakone ja tulovesiputki (ks. ohjeet kappaleesta "Puhdistus ja hoito - Jääpalakoneen huuhtelu"). ^ Säilytä kaikki elintarvikkeet pakastimessa hyvin pakattuina. ^ Puhdista jääpalalokero tarvittaessa. 76

77 Syitä laitteesta kuuluviin ääniin Täysin normaaleja ääniä Hurrrr... Pulp, pulp... Naks... Suhinaa... Mistä äänet johtuvat? Hurina kuuluu laitteen moottorista (kompressorista). Ääni voi olla hetkellisesti voimakkaampi, kun moottori kytkeytyy päälle. Pulputus, kurlutus tai solina aiheutuu kylmäaineen liikkeestä kylmäputkistoissa. Naksahtelua kuuluu aina silloin, kun termostaatti kytkee moottorin päälle tai pois päältä. Moniosaisten tai NoFrost-kylmälaitteiden sisältä voi kuulua satunnaisesti ilmavirtauksen hiljaista suhinaa. Kylmälaitteissa, joissa on vesisäiliö, voit kuulla pumpun surinaa, kun vettä otetaan vesisäiliöstä. Paukahtelua... Paukahtelua saattaa kuulua, kun laitteen materiaalit laajentuvat tai supistuvat lämpötilan vaihdellessa. Huomaa, että moottorin käynnistä tai kylmäaineen virtaamisesta aiheutuvat äänet kuuluvat asiaan eikä niitä voi välttää! Äänet, jotka on helppo poistaa Räminä, kolina, kilinä Syy Laite ei ole suorassa. Laite ottaa kiinni viereisiin kalusteisiin tai laitteisiin. Laitteen hyllyt heiluvat tai ovat jumiutuneet. Pullot tai astiat ottavat kiinni toisiinsa. Verkkoliitäntäjohdon pidike on jäänyt paikalleen kylmälaitteen takapuolelle. Toimenpide Suorista laite vesivaa'an avulla. Ruuvaa tarvittaessa laitteen säätöjalkoja tai laita jotain laitteen jalkojen alle. Vedä laitetta hieman irti viereisistä kalusteista tai laitteista. Tarkista kaikki laitteen irrotettavat osat ja aseta ne tarvittaessa uudestaan paikoilleen. Vedä pulloja tai astioita hieman irti toisistaan. Irrota liitäntäjohdon pidike. 77

78 Huolto/takuu Ellet saa toimintahäiriötä korjatuksi edellä mainittujen toimenpiteiden avulla, ota yhteys Miele-kauppiaaseen tai Miele-huoltoon. Tietoja lähimmästä valtuutetusta Miele-huoltoliikkeestä saat tämän käyttöohjeen takakannesta löytyvästä puhelinnumerosta. Huolto tarvitsee kylmälaitteesi malli- ja valmistusnumerotiedot. Molemmat tiedot löytyvät laitteen sisätilassa olevasta arvokilvestä. Takuuaika ja takuuehdot Tälle kylmälaitteelle on myönnetty kahden (2) vuoden takuu. Lisätietoja omassa maassasi voimassa olevista takuuehdoista saat Mielen kuluttajaneuvonnasta. Miele-kuluttajaneuvonnan puhelinnumeron löydät tämän käyttöohjeen takakannesta. 78

79 Tietoja vertailutestejä varten Vertailutestit on tehtävä voimassa olevien normien ja direktiivien mukaisesti. Lisäksi laitevertailujen valmistelussa ja toteutuksessa on otettava huomioon seuraavat valmistajan antamat tiedot: ohjeet laitteen täyttämiseksi, käyttö- ja asennusohjeessa annetut ohjeet. PerfectFresh Pro -kylmätila täyttää kylmäsäilytystiloille asetetun normin EN ISO

80 Tietoja kauppiaille Messuasetus Messuasetus-toiminnon avulla tätä kylmälaitetta voidaan esitellä liikkeissä ja esittelytiloissa. Tällöin kylmälaitteen käyttöä ja sisävalaistusta voidaan esitellä vapaasti, mutta laitteen kompressori ei ole käynnissä eli laite ei kylmene. ^ Aseta sormesi hipaisupainikkeelle ja pidä sitä siinä. Messuasetuksen kytkeminen päälle ^ Kytke laite pois päältä koskettamalla virtakytkintä. Jos mitään ei tapahdu, laitteen lukitus on päällä! Lämpötilan näyttö sammuu näyttöruudusta ja tilalle ilmestyy verkkovirran symboli. ^ Kosketa lisäksi kerran virtakytkintä (älä ota sormeasi pois painikkeelta!). ^ Pidä edelleen sormeasi painikkeella, kunnes näyttöruutuun ilmestyy symboli. ^ Ota sitten sormesi pois painikkeelta. Messuasetus on kytketty päälle, se näkyy näytössä symbolina. 80

81 Tietoja kauppiaille Messuasetuksen kytkeminen pois päältä Symboli palaa näyttöruudussa. ^ Kosketa painiketta, jolla siirryt asetustilaan. Näyttöruutuun ilmestyvät kaikki käytettävissä olevien toimintojen symbolit ja symboli vilkkuu. ^ Kosketa niin monta kertaa lämpötilansäätöpainiketta ( tai ), että symboli alkaa vilkkua. ^ Vahvista valintasi koskettamalla OK-painiketta. Näyttöruudussa alkaa vilkkua 1 (tarkoittaa: messuasetus on kytketty päälle), symboli palaa. ^ Kosketa niin monta kertaa lämpötilan säätöpainiketta ( tai ), että näyttöruutuun ilmestyy 0 (tarkoittaa: messuasetus on pois päältä). ^ Vahvista valintasi koskettamalla OK-painiketta. Valitsemasi asetus astuu voimaan ja symboli vilkkuu. ^ Kosketa lopuksi uudelleen painiketta, jolla siirryit asetustilaan, niin pääset pois asetustilasta. Muussa tapauksessa elektroniikka palautuu normaalitilaan automaattisesti noin kahden minuutin kuluttua. Messuasetus on kytketty pois päältä, symboli sammuu. 81

82 Kiinteä vesiliitäntä Ohjeita kiinteää vesiliitäntää varten Kiinteän vesiliitännän saa tehdä vain valtuutettu alan ammattilainen. Irrota laite sähköverkosta ennen kuin liität laitteen vesijohtoverkkoon. Katkaise vedentulo ennen jääpalakoneen tulovesiletkujen liittämistä. Käytettävän veden on oltava tavallista, juomakelpoista vesijohtovettä, joka täyttää voimassaolevat normit (esim. 98/83/EY). Laite vastaa normien IEC ja EN vaatimuksia. Liitäntä vesijohtoverkkoon on tehtävä käyttömaassa voimassaolevien määräysten mukaisesti. Myös kaikkien vesiliitännässä käytettävien venttiilien ja liitoskappaleiden on oltava käyttömaan lakien ja määräysten mukaisia. Laitteen saa liittää ainoastaan sellaiseen kylmävesijohtoon, joka on liitetty suoraan raikkaan veden syöttöjärjestelmään, jotta vesi pääsee koko ajan vaihtumaan kylmävesijohdossa. Vältä liittämästä laitetta kylmävesijohtoon, jossa vesi seisoo pitkiä aikoja. Tästä voi aiheutua maku- ja hajuhaittoja veteen ja siitä valmistettaviin jääpaloihin. kestää veden käyttöpaineen. täyttää asetetut hygieniamääräykset. Vedenpaineen on oltava väliltä 1,5-6 bar. 82

83 Kiinteä vesiliitäntä Liittäminen vesijohtoverkkoon Koko kylmälaitteen on ehdottomasti oltava kytkettynä pois sähköverkosta, kun laitetta liitetään vesijohtoverkkoon! Mukana toimitettavan teräsletkun pituus on 1,5 m. Teräsletkua ei saa pidentää. Vesiliitäntää varten tarvitset sulkuventtiilin, jossa on 3 / 4 " kierteet. Vaihda vioittunut teräsletku ainoastaan alkuperäiseen Miele-varaosaan (saatavana Miele-huollosta). Ota huomioon, että käytettävän vesiletkun on sovittava elintarvikekäyttöön. Teräsletkun ja rakennuskohtaisen vesiliitännän välillä on oltava sulkuventtiili (vesihana), jotta vedentulo voidaan tarvittaessa katkaista. Varmista ennen laitteen asennusta, että sulkuventtiiliin pääsee käsiksi myös laitteen paikalleen sijoittamisen jälkeen. ^ Kierrä teräsletkun suora pää kiinni sulkuventtiiliin. Tarkista, että teräsletkun liitosmutteri kiristyy kunnolla paikalleen. Anna alan ammattilaisen ilmata vesiliitäntä ennen laitteen ensimmäistä käyttökertaa: Tätä varten teräsletku on täytettävä mahdollisimman täyteen vettä välittömästi ennen letkun liittämistä magneettiventtiiliin. Kuivaa ylivalunut vesi imukykyisellä rätillä. 83

84 Kiinteä vesiliitäntä ^ Kierrä tämän jälkeen teräsletku kiinni laitteen takana alhaalla olevaan magneettiventtiiliin. ^ Kiinnitä teräsletku kylmälaitteen runkoon kiinnityssangalla. Tarkista, että teräsletkun liitosmutteri kiristyy kunnolla ja tiiviisti paikalleen. ^ Kun liitäntä on tehty, avaa sulkuventtiiliä varovasti ja tarkista, että kaikki liitokset on tiiviitä ja pitäviä. ^ Liitä laite sähköverkkoon (ks. kohtaa "Sähköliitäntä"). ^ Työnnä laite haluamaasi sijoituspaikkaan. Tarkista samalla, ettei teräsletku taivu tai vahingoitu laitetta paikalleen työntäessäsi. Kun kytket jääpalakoneen päälle ensimmäistä kertaa, ensimmäisten jääpalojen valmistuminen kestää enintään 24 tuntia. 84

85 Sähköliitäntä Laitteessa on vakiovarusteena pistotulpallinen verkkoliitäntäjohto, jonka saa liittää vaihtovirtaverkkoon 50 Hz, V. Pistorasia on suojattava vähintään 10 A sulakkeella. Laitteen saa liittää ainoastaan asianmukaisesti asennettuun sukopistorasiaan. Sähköliitännän on oltava DIN VDE normin 0100 mukainen. Jotta laite voidaan tarvittaessa irrottaa nopeasti sähköverkosta, pistorasiaan on päästävä helposti käsiksi eikä se saa sijaita suoraan laitteen takana. Jos laitteen pistotulppaan ei enää pääse käsiksi laitteen asennuksen jälkeen, sähköliitäntä on varustettava erillisellä, kaikki koskettimet avaavalla erotuskytkimellä. Käytettävän kytkimen erotusvälin tulee olla vähintään 3 mm. Tällaisia kytkimiä ovat mm. ylivirtasuojakytkimet ja suojakytkimet (SFS-EN 60335). Laitteen pistotulppa ja verkkoliitäntäjohto eivät saa ottaa kiinni laitteen takaseinään, koska laitteen tärinä voi vahingoittaa pistotulppaa tai verkkoliitäntäjohtoa. Seurauksena voi olla oikosulku. Älä liitä minkään muunkaan sähkölaitteen pistotulppaa tämän laitteen takana olevaan pistorasiaan. Älä liitä konetta sähköverkkoon jatkojohdon avulla, jottei koneen sähköturvallisuus heikkene (ylikuumenemisen aiheuttama palovaara). Konetta ei saa liittää esim. aurinkosähköjärjestelmissä käytettäviin inverttereihin. Koneen päälle kytkemisen yhteydessä syntyvä jännitepiikki saattaa aktivoida turvakatkaisun. Koneen elektroniikka saattaa vaurioitua! Älä myöskään liitä konetta sähköverkkoon ns. energiansäästöpistotulppien välityksellä, sillä ne eivät syötä riittävästi sähköä koneeseen ja kone lämpenee liikaa. Jos laitteen verkkoliitäntäjohto täytyy vaihtaa, jätä vaihto valtuutetun sähköasentajan tehtäväksi. 85

86 Asennusohjeita Kylmälaite voi kaatua, jollei sitä ole asennettu kalusteisiin! Side by side -asennus Kylmälaitteissa KFNS ide on kaksi sisäänrakennettua sivuseinän lämmitintä ja ne voidaan asentaa kaikkien laitteiden kanssa "side-by-side" -asennuksena, kukin laite omassa kalustekaapissaan. Kysy tarkemmin kodinkonekauppiaaltasi, mitkä laitemallit sopivat yhdistettäväksi tähän kylmälaitteeseen! Sijoituspaikka Älä sijoita laitetta suoraan lämmönlähteen (liesi, astianpesukone, lämpöpatteri) viereen tai paikkaan, jossa se on alttiina suoralle auringonpaisteelle. Mitä korkeampi huoneenlämpötila on, sitä pitempiä aikoja kompressori käy. Paras sijoituspaikka on kuiva, tuuletettava huone. Kun sijoitat laitetta kalusteisiin, ota lisäksi huomioon seuraavat seikat: Jotta laite voidaan tarvittaessa irrottaa nopeasti sähköverkosta, pistorasiaan on päästävä helposti käsiksi eikä se saa sijaita suoraan laitteen takana. Laitteen pistotulppa ja verkkoliitäntäjohto eivät saa ottaa kiinni laitteen takaseinään, koska laitteen tärinä voi vahingoittaa pistotulppaa tai verkkoliitäntäjohtoa. Älä liitä minkään muunkaan sähkölaitteen pistotulppaa tämän laitteen takana olevaan pistorasiaan. Tärkeää! Jos ilmankosteus on suuri, kosteus voi tiivistyä vedeksi laitteen ulkopinnoille. Tällainen tiivistynyt vesi saattaa aiheuttaa korroosiota laitteen ulkoseiniin. Tämän estämiseksi suosittelemme, että sijoitat laitteen riittävästi tuuletettuun kuivaan ja/tai ilmastoituun tilaan. Tarkista myös laitteen kalusteisiin sijoittamisen jälkeen, että laitteen ovet sulkeutuvat kunnolla, etteivät laitteen ilmankiertoaukot ole tukossa ja että laite on sijoitettu oheisten sijoitusohjeiden mukaisesti. Huoneenlämpötilaluokka Kylmälaite on suunniteltu käytettäväksi tietyssä huoneenlämmössä, mikä ilmoitetaan huoneenlämpötilaluokkana. Huoneenlämpötilaluokan saat selville laitteen arvokilvestä, joka löytyy laitteen sisältä. Huoneenlämpötilaluokka SN N ST T Huoneenlämpötila +10 C +32 C +16 C +32 C +16 C +38 C +16 C +43 C Huoneenlämpötila ei saa laskea alle tai nousta yli laitteen huoneenlämpötilaluokassa ilmoitetun arvon. Ilmoitettua alempi huoneenlämpötila pidentää kylmäkoneiston seisontajaksoja, jolloin laite ei pysy tarpeeksi kylmänä sisältä! 86

87 Asennusohjeita Ilmankierto Noudata ehdottomasti ilmanotto- ja ilmanpoistoaukkojen kokoa koskevia määräyksiä. Muussa tapauksessa laitteen kompressori alkaa käydä normaalia useammin ja pitempään. Tämä lisää laitteen energiankulutusta ja nostaa kompressorin lämpötilaa, mikä voi puolestaan vahingoittaa kompressoria. Laitteen takaseinän läheisyydessä oleva ilma lämpenee. Siksi laite täytyy sijoittaa kalusteisiin siten, että sen ilmanotto- ja ilmanpoistoaukot pysyvät aina vapaina (ks. "Sijoitusmitat"): Vapaata ilmankiertotilaa, myös kalustekaapin jalustassa sekä sisällä, kuten myös kylmälaitteen ja huonetilan katon väliin jäävää ilmankiertotilaa on oltava vähintään 200 cm 2, jotta lämmin ilma pääsee poistumaan esteittä. Tärkeää! Mitä suuremmat ilmanottoja ilmanpoistoaukot ovat, sitä vähemmän laite kuluttaa energiaa. Laitteen ilmanotto- ja ilmanpoistoaukkoja ei saa peittää eikä tukkia. Puhdista ilmanvaihtoaukot myös säännöllisesti pölystä. Ilmanpoistoaukko laitteen yläpuolella Laitteen yläpuolelle järjestettävä ilmanpoistoaukko voidaan toteuttaa monilla tavoin: Tuloilma a tulee laitteeseen jalustan kautta ja poistoilma b ylhäältä kalustekaapin takaosasta. Esteettömän ilmankierron takaamiseksi laitteen taakse on jätettävä koko kaapin levyinen, vähintään 40 mm syvä ilmankiertotila a suoraan laitteen päältä ilmankiertoritilän kautta (vapaa ilmankiertotila väh. 200 cm 2 ) b kalustekaapin ja katon väliin c välikattoon 87

88 Asennusohjeita Ennen laitteen sijoittamista kalusteisiin ^ Ennen laitteen sijoittamista kalusteisiin irrota laitteesta varustepussi, joka sisältää kaikki asennusosat ja varusteet. Irrota myös täytelista laitteen ovien ulkoreunasta. ^ Älä kuitenkaan missään tapauksessa irrota seuraavia osia laitteen takaseinästä: ^ Avaa laitteen ovi ja vedä punainen kuljetustuki a (ei kaikissa malleissa) pois. seinävasteita (ei kaikissa malleissa). Seinävasteet varmistavat vaadittavan etäisyyden laitteen takaseinän ja kalustekaapin takaseinän välillä. pusseja, jotka sijaitsevat laitteen takaseinän ja metalliritilän (lauhduttimen) välissä (ei kaikissa malleissa). Nämä pussit ovat tärkeitä laitteen toiminnan kannalta. Niiden sisältö on myrkytöntä ja vaaratonta. ^ Irrota verkkoliitäntäjohdon pidike laitteen takapuolelta. ^ Tarkista, että kaikki laitteen takaseinässä olevat osat pääsevät vapaasti liikkumaan. Taivuta tarvittaessa toisiinsa kiinniottavia osia varovasti. 88

89 Sijoitusmitat Ennen kuin sijoitat laitteen kalusteisiin, tarkista että kalustekaappi vastaa tarkasti ilmoitettuja sijoitusmittoja. Ilmoitettuja ilmanotto- ja ilmanpoistoaukkojen vähimmäismittoja on noudatettava, jotta kylmälaite toimisi moitteettomasti. Sijoitusaukon korkeus [mm] A Pakastin [mm] B KFN ide KFNS ide

90 Ovisaranoiden säätäminen Oven saranat on säädetty valmiiksi siten, että laitteen ovi avautuu kokonaan auki. Jos jostain syystä haluat kuitenkin rajoittaa oven avautumiskulmaa pienemmäksi, voit tehdä tämän säätämällä saranoita. Jos laitteen ovi ottaa esimerkiksi kiinni viereiseen sivuseinään, sinun kannattaa säätää oven avautumiskulmaksi 90 : ^ Työnnä molemmat mukana toimitetut rajoitintapit saranoihin ylhäältäpäin. Nyt ovi avautuu enintään

91 Ovien avautumissuunnan vaihtaminen Ovien avautumissuunnan vaihtamiseen tarvitaan ehdottomasti kaksi henkilöä! ^ Avaa laitteen molemmat ovet. ^ Irrota ovihyllyt/pullohylly jääkaapin ovesta. Laite toimitetaan oikealle avautuvana. Mikäli haluat ovien avautuvan vasemmalle, avautumissuuntaa on vaihdettava. Ovien avautumissuunnan vaihtoon tarvitset seuraavia työkaluja: ^ Irrota ensin peitekappaleet a, b, c ja d. 91

92 Ovien avautumissuunnan vaihtaminen ^ Löysää hieman saranoiden ruuveja e ja f. ^ Työnnä laitteen ovia g ja h ulospäin ja nosta ne irti. ^ Ruuvaa ruuvit e kokonaan irti. ^ Siirrä kiinnitysosa i vastakkaiselle puolelle ja ruuvaa se löysästi kiinni ruuveilla e. ^ Kierrä kiinnitysruuvit f kokonaan ulos, ja ruuvaa ne löysästi vastapuolen vastaaviin reikiin. Jos olet asentanut saranoihin rajoitintapit oven avautumiskulman rajoittamiseksi: ^ Vedä rajoitintapit ylöspäin irti saranoista. 92

93 Ovien avautumissuunnan vaihtaminen Tee seuraavat vaiheet molempien ovien osalta erikseen. Ovihidastimien irrottaminen Huomaa! Ovihidastin vetäytyy voimalla kiinni, kun irrotat sen! Voit loukata itsesi! ^ Aseta irrottamasi laitteen ovi vakaalle alustalle ulkopuoli alaspäin. ^ Löysää kuulatappia l kita-avaimen avulla ja ota kuulatappi pois. ^ Käännä nyt laitteen ovi ympäri siten, että sen ulkopuoli tulee ylöspäin (saranat edelleen auki). Älä yritä taittaa saranoita kokoon käsin. Voit loukata itsesi! ^ Vedä ovihidastin j irti kuulatapista. ^ Ruuvaa kiinnike k irti ja irrota ovihidastin j vetämällä sitä alaspäin. ^ Kierrä ruuvit m irti. ^ Vaihda saranat ristikkäin vastakkaisille puolille, ks. nuolia n. 93

94 Ovien avautumissuunnan vaihtaminen Ovihidastimien kiinnittäminen ^ Käännä nyt laitteen ovi ympäri siten, että sen ulkopuoli tulee jälleen alaspäin. ^ Ruuvaa kiinnike k takaisin saranaan. ^ Vedä ovihidastimen j osia irti toisistaan ja napsauta ovihidastin takaisin kuulatappiin. ^ Työnnä laitteen ovet g ja h esiasentamiesi ruuvien e ja f varaan ja kiristä ruuvit e jaf. ^ Napsauta peitekappaleet a, b, c ja d paikoilleen. ^ Asenna tarvittaessa oven avautumiskulmaa rajoittavat rajoitintapit ylhäältäpäin takaisin saranoihin. 94

95 Sijoitus kalusteisiin Laitteen asentamiseen tarvitaan kaksi henkilöä. Laitteen sijoittamiseksi kalusteisiin tarvitset seuraavia työkaluja: ^ Sijoita laite vain vakaaseen, tukevasti kiinnitettyyn kalustekaappiin, joka seisoo vaakasuoralla ja tasaisella alustalla. ^ Varmista kalustekaappi kaatumisen varalta. ^ Suorista kalustekaappi vesivaa'an avulla. Kalustekaapin kulmien on oltava tarkasti 90 :n kulmassa toisiinsa nähden, muuten kalusteovi ei painu tiiviisti kaikista neljästä kulmastaan kalustekaapin runkoa vasten. ^ Noudata ehdottomasti ilmanotto- ja ilmanpoistoaukkojen kokoa koskevia ohjeita (ks."asennusohjeet - Ilmankierto"; "Sijoitusmitat"). 95

96 Sijoitus kalusteisiin Tarvitset seuraavia kiinnitysosia Kaikki kiinnitysosat on merkitty numeroin. Kulloinkin tarvittavan kiinnitysosan numero on merkitty kuhunkin asennusohjeen kohtaan. laitteen sijoittamiseen kalustekaappiin: kalusteovien kiinnittämiseen: Oheiset asennusohjeet koskevat tilannetta, jossa laitteen ovet avautuvat oikealle. Jos olet vaihtanut ovien avautumissuunnan vasemmalle, ota tämä huomioon yksittäisten asennusvaiheiden kohdalla. Laitteen esivalmistelu ^ Aseta laite suoraan kalustekaapin eteen. ^ Työnnä tasauslista a laitteen rungossa olevaan kiinnitysaukkoon. 96

97 Sijoitus kalusteisiin ^ Ruuvaa kiinnityskulmaraudat d kuusioruuvilla e laitteen ovien molemmille puolille valmiiksi porattuihin reikiin. ^ Työnnä kaksi kolmasosaa laitteesta kalustekaappiin. Kun työnnät laitetta kalustekaappiin, varo ettei verkkoliitäntäjohto jää puristuksiin laitteen taakse! Neuvo laitteen sijoittamisen helpottamiseksi: "Pidennä" laitteen verkkoliitäntäjohtoa kiinnittämällä pistorasian ympärille pätkä narua. Vedä sitten verkkoliitäntäjohto narun toisesta päästä kalustekaapin läpi, jolloin laitteen verkkoliitäntäjohto on helpompi liittää sähköverkkoon sen jälkeen, kun laite on työnnetty kalustekaappiin. Vain 16 mm paksut kalusteseinät: ^ Napsauta välikekappaleet b ja c oikealta puolelta saranoiden päälle. ^ Avaa laitteen ovet. 97

98 Sijoitus kalusteisiin ^ Ruuvaa nyt laitteen säätöjalat l kokonaan sisään. ^ Irrota peitelevy f. ^ Kiinnitä kiinnitysosa g löysästi ruuveilla h laitteen yläkulmaan vasemmalle. Älä vielä kiristä ruuveja, jotta kiinnitysosaa voi vielä siirtää vähän sivusuunnassa. ^ Työnnä vastekappale i oven alareunan kiinnityskulmarautaan j. ^ Ruuvaa kiinnityskulmarauta j ruuveilla k löysästi kiinni laitteen alareunaan. Älä vielä kiristä ruuveja, jotta kiinnitysosaa voi vielä siirtää vähän sivusuunnassa. ^ Irrota täytelistan m suojakalvo. ^ Liimaa täytelista m oven avautumispuolelle laitteen sivulle siten, että se tulee laitteen etureunan myötäisesti. 1. Aloita liimaaminen asettamalla täytelista ylemmän kiinnitysosan alareunaan. 2. Liimaa täytelista laitteen sivuun koko pituudelta. 98

99 Sijoitus kalusteisiin Sijoitus kalusteisiin ^ Työnnä nyt laitetta sijoitusaukkoon niin pitkälle, että kaikki kiinnityskulmaraudat ottavat kiinni sijoitusaukon sivuseinien etureunoihin. n Kun kalusteseinä on 16 mm paksu: Välikekappaleet ottavat kiinni ylhäältä ja alhaalta sijoitusaukon sivuseinän etureunoihin. o Kun kalusteseinä on 19 mm paksu: Saranoiden etureunat tulevat ylhäältä ja alhaalta sijoitusaukon sivuseinän etureunan tasalle. ^ Tarkista vielä kerran, että kaikki kiinnityskulmaraudat ovat ylhäältä ja alhaalta sijoitusaukon sivuseinän etureunan tasalla. Näin laite on kauttaaltaan 42 mm:n etäisyydellä sijoitusaukon sivuseinän etureunasta. Jos kalustekaapissa on oviheloja tai muita ulkonevia osia (esim. tiivistelistoja) kyseisten osien asennusmitat on otettava huomioon siten, että laite pysyy myös tällöin kauttaaltaan 42 mm:n etäisyydellä kalusteseinän etureunasta. ^ Vedä tarvittaessa laitetta eteenpäin näiden ulkonevien osien vaatiman asennusmitan verran. Saranat ja peitelevyt siirtyvät samalla ulkonevien osien vaatiman asennusmitan verran eteenpäin. Neuvo: Irrota tällaiset helat tai ulkonevat osat! Tällöin kalusteovi on helpompi tasata viereisten kalusteovien tasalle. ^ p Suorista laite molemmilta reunoilta pystysuoraan säätämällä laitteen säätöjalkoja mukana toimitetun kita-avaimen avulla. Jos laite ei ole kauttaaltaan 42 mm:n etäisyydellä sivuseinän etureunasta (laitteen rungosta sijoitusaukon sivuseinien etureunaan), laitteen ovi ei mene ehkä kunnolla kiinni. Tämä voi aiheuttaa laitteeseen jään tai kondenssiveden muodostusta tai muita toimintahäiriöitä. Myös laitteen energiankulutus nousee! 99

100 Sijoitus kalusteisiin Laitteen kiinnittäminen kalustekaappiin ^ Paina laitetta saranapuolelta kalustekaapin seinää kohti. ^ Kiinnitä tämän jälkeen laite kalustekaappiin ruuvaamalla lastulevyruuvit s ylhäältä, alhaalta ja lopuksi keskeltä saranoiden reikien läpi. ^ Työnnä nyt löysästi kiinnitetyt kiinnityskulmaraudat kiinni kalusteseinään. ^ Ruuvaa kiinnityskulmarauta j kiinni kalusteseinään ruuvilla s. Esiporaa tarvittaessa reikä kalustekaapin sivuseinään. ^ Ruuvaa kiinnityskulmarauta g kiinni kalusteseinään ruuveilla t. Esiporaa tarvittaessa reiät kalustekaapin sivuseinään. Varoitus! Paina ulkonevaa kulmarautaa peukalolla kalusteseinää kohti, kun kiristät ruuveja. Laite ei saa liikkua yhtään taaksepäin. ^ Kiristä nyt ruuvit h ja k kokonaan. 100

101 Sijoitus kalusteisiin Varmista vielä laitteen vakaus asentamalla mukana toimitetut kaksi kiskoa laitteen pohjan ja kalustekaapin väliin: ^ Katkaise kiinnityskulmarautojen ylimääräiset kulmakappaleet. Niitä ei enää tarvita ja ne voi hävittää. ^ Aseta peitelevyt f ja u kiinnityskulmarautojen päälle. ^ Kiinnitä ensiksi kahva v jompaankumpaan kiskoon w. ^ Työnnä sitten kisko laitteen pohjan ja kalustekaapin väliseen rakoon, kunnes kisko ottaa kiinni kalustekaapin takaseinään. Irrota sitten kahva tästä kiskosta, kiinnitä se toiseen kiskoon ja työnnä tämäkin kisko niin syvälle kuin se menee. Tärkeää! Nosta kahvaa, jos joskus myöhemmin haluat asentaa laitteen uudelleen kalusteisiin. ^ Sulje laitteen ovet. 101

102 Sijoitus kalusteisiin Kalusteovien asentaminen Kalusteoven paksuuden on oltava vähintään 16 mm ja enintään 19 mm. Noudata ehdottomasti seuraavia rakomittoja: Jos kalusteoven yläpuolelle tulee toinen kaapinovi, ovien väliin täytyy jättää vähintään 3 mm:n rako. Viereisten kaapinovien ja kalusteoven väliin on jätettävä yleensä vähintään 3 mm:n pystysuora rako. Raon tarkka mitta vaihtelee kalusteoven kulman säteen mukaan. Kalusteoven yläreunan on tultava samaan linjaan viereisten kaapinovien kanssa, jos laite asennetaan keittiökaappirivistöön. Kalusteovi täytyy asentaa tasaisesti eikä siihen saa jäädä jännitteitä. Jos asennat laitteeseen liian painavan kalusteoven, laitteen saranat voivat vahingoittua, mikä voi aiheuttaa mm. kylmälaitteen toimintahäiriöitä! Ennen kuin alat asentaa kalusteovia, tarkista että asennettavat kalusteovet eivät paina sallittua enimmäispainoa enemmän. Laite yläoven suurin paino kg KFN ide KFNS ide alaoven suurin paino kg Suurien ja kaksiosaisten kalusteovien asentamista varten voit hankkia asennussarjan tai toisen parin kiinnityskulmarautoja valtuutetusta Miele-huoltoliikkeestä. 102

103 Sijoitus kalusteisiin Tee seuraavat vaiheet molempien ovien osalta erikseen. Neuvo: Käytä apunasi kalusteovea ja työnnä apukulmaraudat b viereisten kaapinovien tasalle. ^ Vakiotoimituksessa poikkikiinnityspalkki on säädetty 8 mm:n etäisyydelle laitteen oven yläreunasta. Tarkista onko etäisyys sopiva ja säädä sitä tarvittaessa. ^ Työnnä apukulmaraudat b kalusteoven yläreunan tasalle: Apukulmarautojen alareunan X on oltava samalla korkeudella kuin kiinnitettävän kalusteoven yläreuna, ks. merkkiä -. ^ Irrota mutterit c ja ota poikkikiinnityspalkki d pois paikaltaan yhdessä apukulmarautojen kanssa. 103

104 Sijoitus kalusteisiin ^ Aseta kalusteovi vakaalle alustalle ulkopuoli alaspäin. ^ Työnnä sivupeitelevy q poikkikiinnityspalkin päälle oven avautumispuolelle. ^ Käännä kalusteovi ympäri ja asenna kädensija (tarvittaessa). ^ Merkitse ohuesti lyijykynällä kalusteoven keskilinja kalusteoven takapuolelle e. ^ Ripusta poikkipalkki apukulmarautoineen d kalusteoven sisäpuolelle. Kohdista poikkipalkki kalusteoven keskelle piirtämäsi keskilinjan mukaisesti. ^ Kiinnitä poikkikiinnityspalkki vähintään kuudella lyhyellä lastulevyruuvilla f. (Käytä kasettiovissa vain neljää ruuvia poikkipalkin reunoissa.) Esiporaa tarvittaessa reiät kalusteoveen. ^ Irrota apukulmaraudat vetämällä niitä ylöspäin g. Käännä apukulmaraudat toisinpäin ja työnnä ne (säilytystä varten) perille asti poikkipalkin keskimmäisiin aukkoihin. 104

105 Sijoitus kalusteisiin ^ Avaa laitteen ovi. Oven asennon tasaaminen ^ Ripusta nyt kalusteovi säätöruuvien päälle h. ^ Kierrä mutterit c löysästi säätöruuveihin. ^ Sulje ovi, ja tarkista oven etäisyys viereisistä kalusteovista. Etäisyyden on oltava sama kaikkialta. Tasaaminen sivusuunnassa (X) ^ Työnnä kalusteovea sivusuunnassa. Tasaaminen korkeussuunnassa (Y) ^ Kierrä säätöruuveja h Torx-ruuvitaltalla. Poikkikiinnityspalkki on säädetty valmiiksi 8 mm:n etäisyydelle laitteen oven yläreunasta. Säädä etäisyyttä vain oheisessa mittakuvassa annetuissa rajoissa. 105

106 Sijoitus kalusteisiin ^ Kiristä mutterit c kiinni laitteen oveen kiintoavaimella j ja pidä samalla vastaan säätöruuveista h Torx-ruuvitaltalla. ^ Tasauslistan reuna k ei saa työntyä ulos kalustekaapin yläreunasta, vaan tasauslistan on mentävä kokonaan kalustekaapin sisälle. ^ Esiporaa kiinnitysreiät l kalusteoveen, ja ruuvaa reikiin ruuvit m. Tarkista samalla, että molemmat metallireunat tulevat samalle etäisyydelle (merkki II). ^ Sulje molemmat ovet. Oven asennon tasaaminen Tasaaminen syvyyssuunnassa (Y) ^ Löysää ruuveja i laitteen oven yläreunasta ja ruuvia n alaosan kiinnityskulmaraudasta. Säädä kalusteovea työntämällä kalusteoven ja kalustekaapin rungon väliin 2 mm:n ilmarako. 106

107 Sijoitus kalusteisiin ^ Kiristä lopuksi kaikki ruuvit vielä kertaalleen. Näin voit tarkistaa, että laite on sijoitettu kalusteisiin oikein: Ovien on mentävä kunnolla kiinni. Ovet eivät saa ottaa kiinni kalusteseinän runkoon. Ovien tiivisteen on painuttava tiiviisti kiinni kahvojen puoleisen sivun yläreunasta. ^ Voit tarkistaa ovien tiiviyden asettamalla kylmälaitteen sisälle päälle kytketyn taskulampun. Sulje tämän jälkeen laitteen ovet. Pimennä tämän jälkeen laitteen sijoitushuone ja tarkista, näkyykö laitteen sivuilta tulevan valoa. Jos näkyy, toista yksittäiset asennusvaiheet. ^ Aseta ylempi peitekappale o paikalleen ja napsauta se kiinni. ^ Aseta oven sivuilla olevat peitekappaleet p paikoilleen siten, että ne napsahtavat kiinni. 107

108 108

109 109

110 110

111 111

112 KFN ide, KFNS ide fi-fi M.-Nr / 00
