1 LED-VALONHEITTIMET FI Sarjat OS, OF, AF LED-valonheittimet Sarjat OS, OF, AF

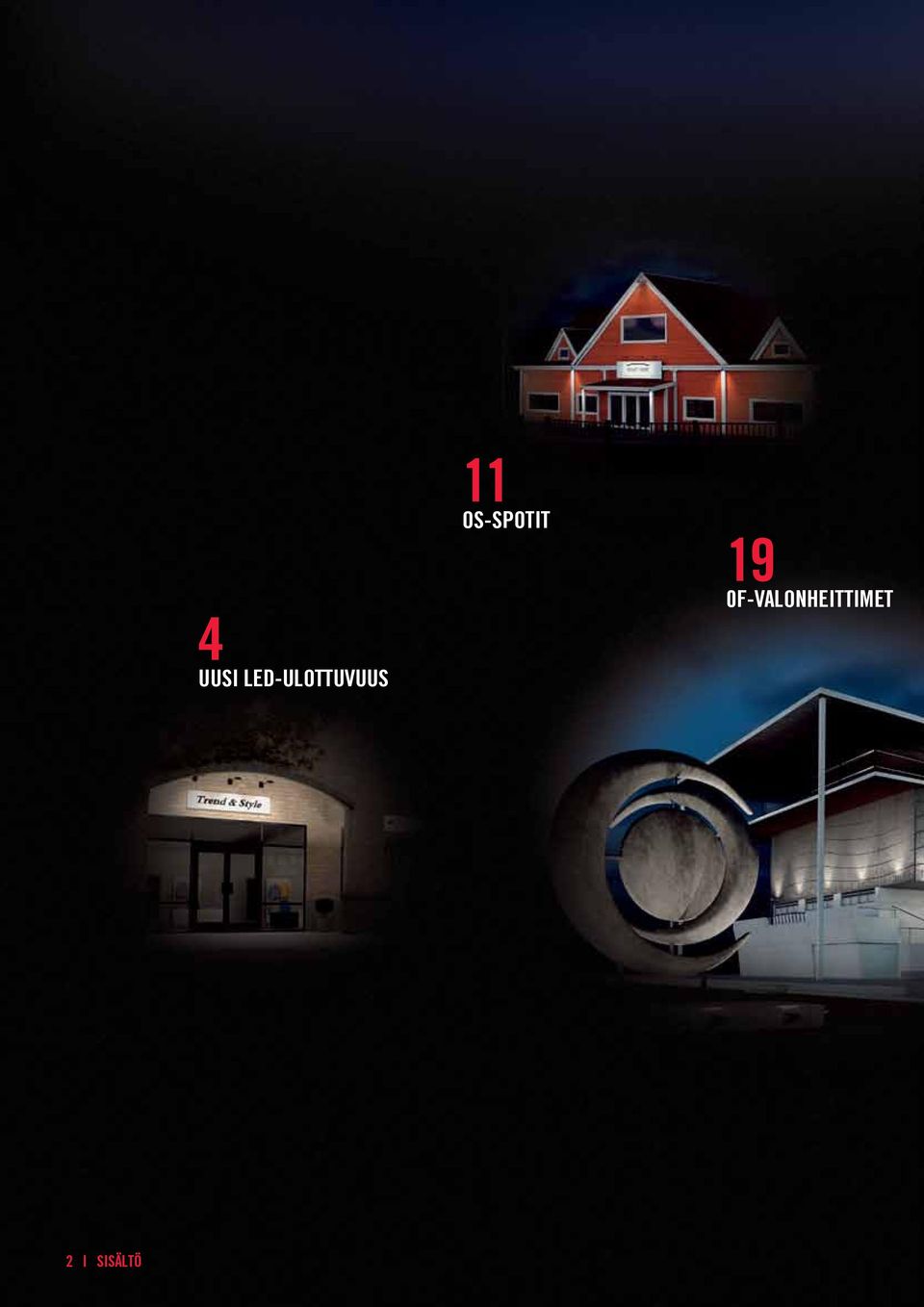

2 4 uusi led-ulottuvuus 11 OS-SPOTIT 19 0f-VALONHEITTIMET 2 SISÄLTÖ

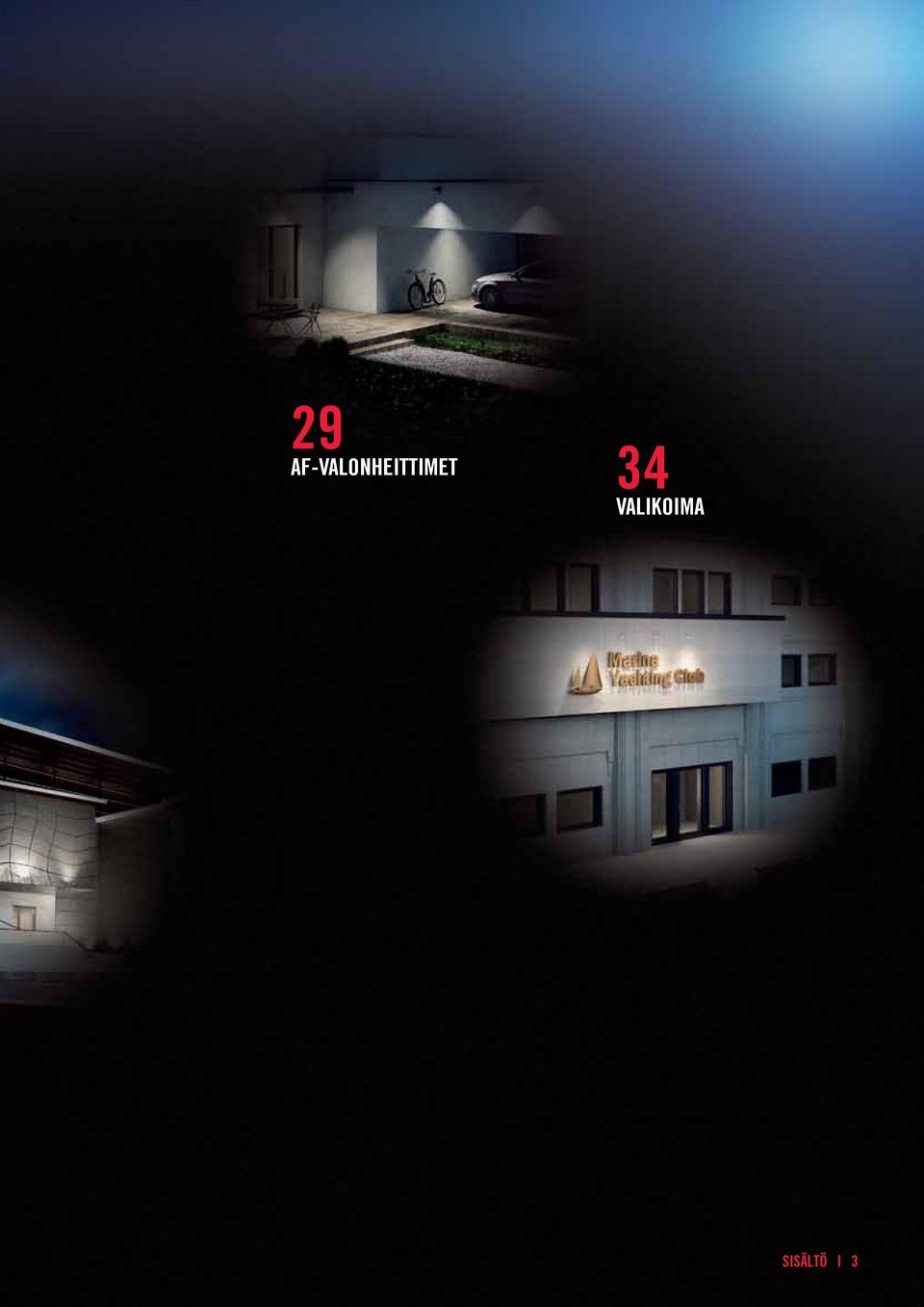

3 29 af-valonheittimet 34 VALIKOIMA SISÄLTÖ 3

4 04 uusi led-ulottuvuus LED-tekniikassa tehdyt innovaatiot ovat muuttaneet keinovalaistuksen maailmaa pysyvästi. Niiden energiantehokkuuden lisäksi myös muut tekijät huolehtivat siitä, että LED-valaistus on resursseja säästävää ja tarjoaa siten oikean vastauksen yhteen nykyajan haasteista. Jatkuvasti voimakkaammat valovirrat ja hajavaloton spottivalaistus avaavat täysin uusia mahdollisuuksia valosuunnitteluun ja -muotoiluun ja vähentävät valon likaantumista. Oli sitten kyse ainoastaan siitä, että valoa tuodaan parantamaan turvallisuutta, tai luomaan valosta yön arkkitehtuuria LED-ulkovalojemme valikoima tarjoaa optimaalisen ratkaisun. 4 UUSI LED-ULOTTUVUUS

5 PARASTA TEHOA YKSINKERTAISESTI Kun kyse on huipputuloksista valaistuksen alalla, on useampien menestystekijöiden oltava kohdallaan. ESYLUXin LED-valonheittimet ovat täydellisesti yhteensovitettu kokonaisuus. Kaikki sopii toisiinsa: lamppu valaisintekniikkaan ja kotelo, jossa on optimaalinen muotoilu lämpötilanhallintaan. Näin syntyvät ulkovalaisimet, joissa pitkäikäinen teknologia pakataan koteloihin, jotka ovat toisaalta esteettisen koruttomia ja muotoilultaan ajattomia mutta myös ällistyttävän helppoja käsitellä ja asentaa: yksinkertaisesti: Performance for Simplicity Verkko-osa jalassa, johdonmukaisesti lampusta erotettuna 2 Painevalukotelo erityisestä merivedeltä suojatusta alumiiniseoksesta 3 Alumiinipiirilevy ja korkea lämmönjohtokerroin 4 Cree -LED ja alhainen terminen vastus ja suuri tehokkuus 5 Turvalasi (ESG) elektroniikan ja lamppujen pitkäaikaiseen suojaukseen UUSI LED-ULOTTUVUUS 5

6 kumppanimme huipputeknologiassa LEDien markkinat kasvavat nopeasti ja LED-tuotteiden tarjonnasta voi tulla entistä sekavampaa. Tavoitteemme on tarjota monimutkaiseen maailmaan helppoja ratkaisuja. Tässä luotamme kestäviin kumppanuuksiin, myös yhteistyössä tavarantoimittajiemme kanssa. Jotta voisimme taata asiakkaillemme parhaan mahdollisen laadun, hankimme LEDit pitkäaikaiselta kumppaniltamme Creeltä. Tämä LED-komponenttien asiantuntija on innovaatioineen markkinoiden johtava yritys. Meidän tuotteillemme tämä tarkoittaa seuraavaa: Käytämme korkeimman teknisen tason omaavia komponentteja laadun pysyessä tasaisen korkeana. Tulos: tasainen värin laatu ja erinomainen värien toisto koko käyttöiän, energiatehokkuuteen ja pitkään tuotteen elinikään yhdistettynä. korkeat standardit Lampuissa LEDin kokonaiskäyttöiän ratkaisevat materiaalit. Moderneissa LEDeissä on alhainen lämpöresistanssi joka on n. 6 C/W. Sulkukerros on sähköisesti neutraali ja se on tarkoitettu valon tuottamiseen ja lämmön poisjohtamiseen. Kannattimen käyttöikä on lähes rajoittamaton. Kaikki ESYLUXin tiedot koskevat reaalista virroittamista ja 85 C:n sulkukerroksen käyttölämpötilaa. Tästä tulokseksi tulee esimerkiksi 3,18 V:n päästöjännitteellä Cree -LED XLamp XP-G:lle 294 luumenin valotuotto 3,5 W:lla. Optimoidun lämmityshallinnon avulla tuotteemme saavuttavat pitkän käyttöiän ja erittäin hyvän 84 lm/w:n energiatehokkuuden. 1 p-seostettu kerros ja 2 n-seostettua kerrosta toimivat varauksen kannattimina 3 Sulkukerros/Junction on varauskannattimesta vapaa vyöhyke, jossa valoa ja lämpöä syntyy uudelleenyhdistelyn avulla 6 4 LED-siru 5 Anodi 6 Katodi UUSI LED-ULOTTUVUUS

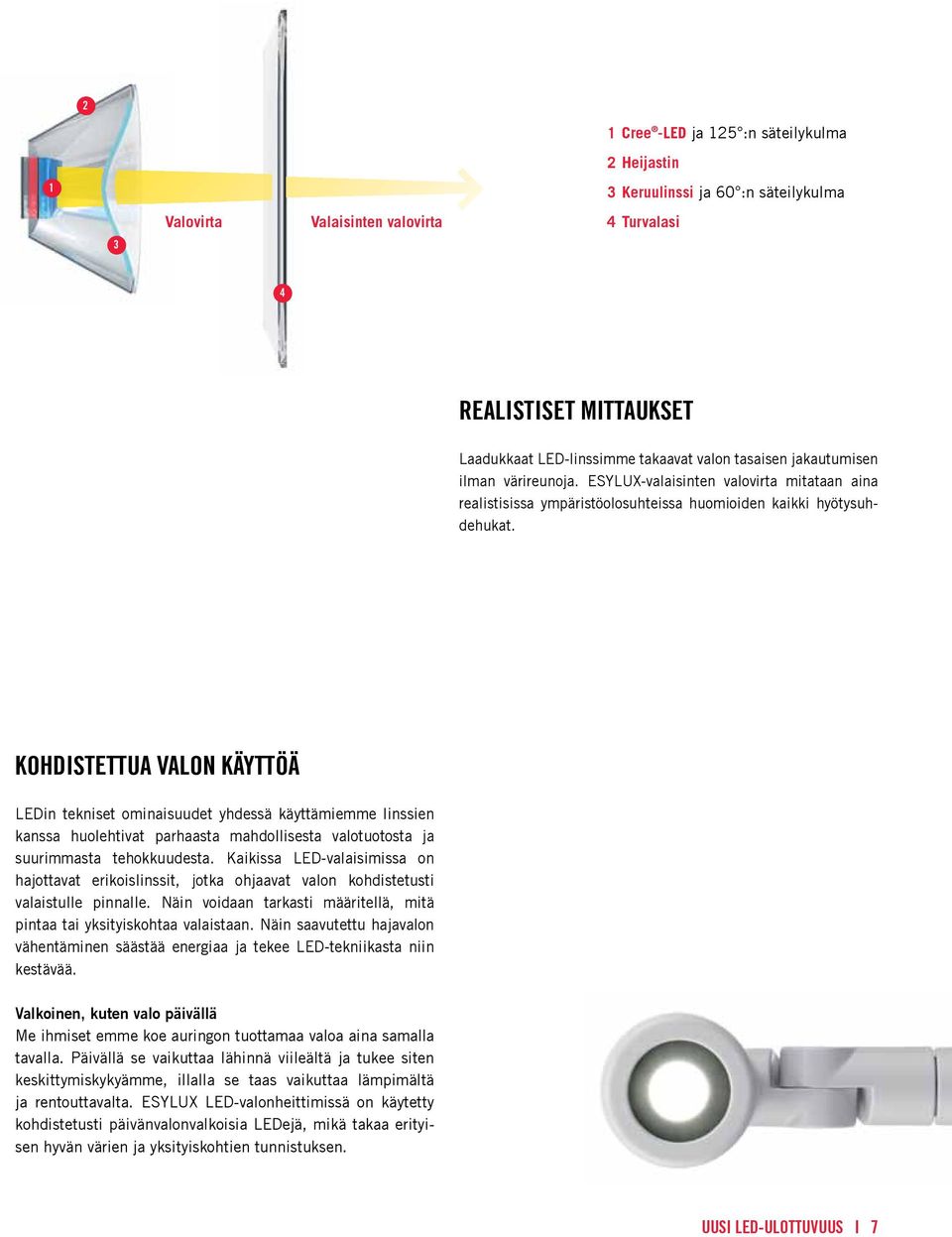

7 2 1 Cree -LED ja 125 :n säteilykulma 2 Heijastin 1 3 Keruulinssi ja 60 :n säteilykulma 3 Valovirta Valaisinten valovirta 4 Turvalasi 4 REAListiset mittaukset Laadukkaat Led-linssimme takaavat valon tasaisen jakautumisen ilman värireunoja. ESYLUX-valaisinten valovirta mitataan aina realistisissa ympäristöolosuhteissa huomioiden kaikki hyötysuhdehukat. Kohdistettua valon käyttöä LEDin tekniset ominaisuudet yhdessä käyttämiemme linssien kanssa huolehtivat parhaasta mahdollisesta valotuotosta ja suurimmasta tehokkuudesta. Kaikissa LED-valaisimissa on hajottavat erikoislinssit, jotka ohjaavat valon kohdistetusti valaistulle pinnalle. Näin voidaan tarkasti määritellä, mitä pintaa tai yksityiskohtaa valaistaan. Näin saavutettu hajavalon vähentäminen säästää energiaa ja tekee LED-tekniikasta niin kestävää. Valkoinen, kuten valo päivällä Me ihmiset emme koe auringon tuottamaa valoa aina samalla tavalla. Päivällä se vaikuttaa lähinnä viileältä ja tukee siten keskittymiskykyämme, illalla se taas vaikuttaa lämpimältä ja rentouttavalta. ESYLUX LED-valonheittimissä on käytetty kohdistetusti päivänvalonvalkoisia LEDejä, mikä takaa erityisen hyvän värien ja yksityiskohtien tunnistuksen. UUSI LED-ULOTTUVUUS 7

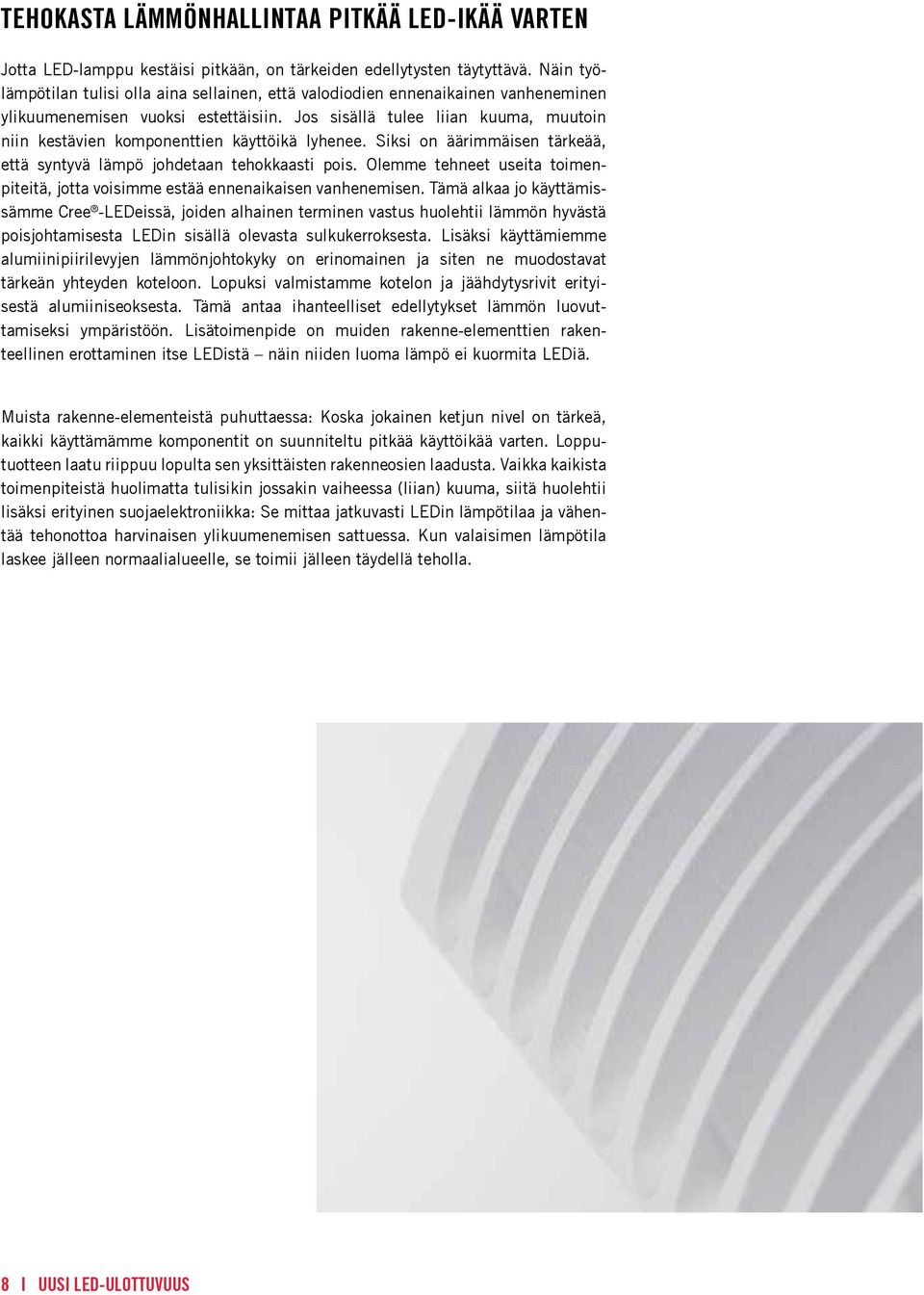

8 Tehokasta Lämmönhallintaa pitkää LED-ikää varten Jotta LED-lamppu kestäisi pitkään, on tärkeiden edellytysten täytyttävä. Näin työlämpötilan tulisi olla aina sellainen, että valodiodien ennenaikainen vanheneminen ylikuumenemisen vuoksi estettäisiin. Jos sisällä tulee liian kuuma, muutoin niin kestävien komponenttien käyttöikä lyhenee. Siksi on äärimmäisen tärkeää, että syntyvä lämpö johdetaan tehokkaasti pois. Olemme tehneet useita toimenpiteitä, jotta voisimme estää ennenaikaisen vanhenemisen. Tämä alkaa jo käyttämissämme Cree -LEDeissä, joiden alhainen terminen vastus huolehtii lämmön hyvästä poisjohtamisesta LEDin sisällä olevasta sulkukerroksesta. Lisäksi käyttämiemme alumiinipiirilevyjen lämmönjohtokyky on erinomainen ja siten ne muodostavat tärkeän yhteyden koteloon. Lopuksi valmistamme kotelon ja jäähdytysrivit erityisestä alumiiniseoksesta. Tämä antaa ihanteelliset edellytykset lämmön luovuttamiseksi ympäristöön. Lisätoimenpide on muiden rakenne-elementtien rakenteellinen erottaminen itse LEDistä näin niiden luoma lämpö ei kuormita LEDiä. Muista rakenne-elementeistä puhuttaessa: Koska jokainen ketjun nivel on tärkeä, kaikki käyttämämme komponentit on suunniteltu pitkää käyttöikää varten. Lopputuotteen laatu riippuu lopulta sen yksittäisten rakenneosien laadusta. Vaikka kaikista toimenpiteistä huolimatta tulisikin jossakin vaiheessa (liian) kuuma, siitä huolehtii lisäksi erityinen suojaelektroniikka: Se mittaa jatkuvasti LEDin lämpötilaa ja vähentää tehonottoa harvinaisen ylikuumenemisen sattuessa. Kun valaisimen lämpötila laskee jälleen normaalialueelle, se toimii jälleen täydellä teholla. 8 UUSI LED-ULOTTUVUUS

9 Resurssien säästämistä alusta loppuun Kun LEDejä kutsutaan ympäristöystävällisiksi, se tarkoittaa usein vain niiden alhaista energiantarvetta. Tämä pitää paikkansa: Halogeenipohjaiseen valoratkaisuun verrattuna LED säästää energiaa noin 90 %. Yksinkertaisemmin ilmaistuna: LEDit tarjoavat enemmän valovirtaa (luumeneita) tehon käytettyä wattia kohti. Tämä aspekti voidaan nopeasti yhdistää alhaisiin sähkökustannuksiin ja alennettuun CO 2 -päästöön. LEDeistä tekevät vihreän tuotteen myös muut ominaisuudet, esimerkiksi niiden pitkäikäisyys: Pitkään kestävä täytyy hävittää vasta huomattavasti myöhemmin. Tämä säästää paitsi kustannuksia ja vaivaa huollossa, se myös vähentää käytettyjen osien määrää. Meille tämä on yksi syistä suunnitella valoratkaisumme johdonmukaisesti pitkäikäisiksi. Ja kun LED-tuotteemme on sitten joskus lopulta hävitettävä, se kuormittaa ympäristöä huomattavasti vähemmän kuin muiden valaistustuotteiden hävittäminen, koska LEDit eivät sisällä elohopeaa. Monipuoliset haasteet ja aina sopivat ratkaisut Valaistustehtävät ulkona ovat lähes aina erilaisia ja siten ne vaativat tarpeenmukaisia ratkaisuja. Me olemme siksi kehittäneet laajan valikoiman tuotteita, jotta voisimme tarjota aina oikean ratkaisun. Olipa kyse ulkojulkisivun laajapintaisesta valaisusta tai mainostaulun pisteentarkasta valokorostuksesta, kattavasta valikoimastamme löytyy jokaiseen käyttötarkoitukseen sopiva tuote. UUSI LED-ULOTTUVUUS 9

10

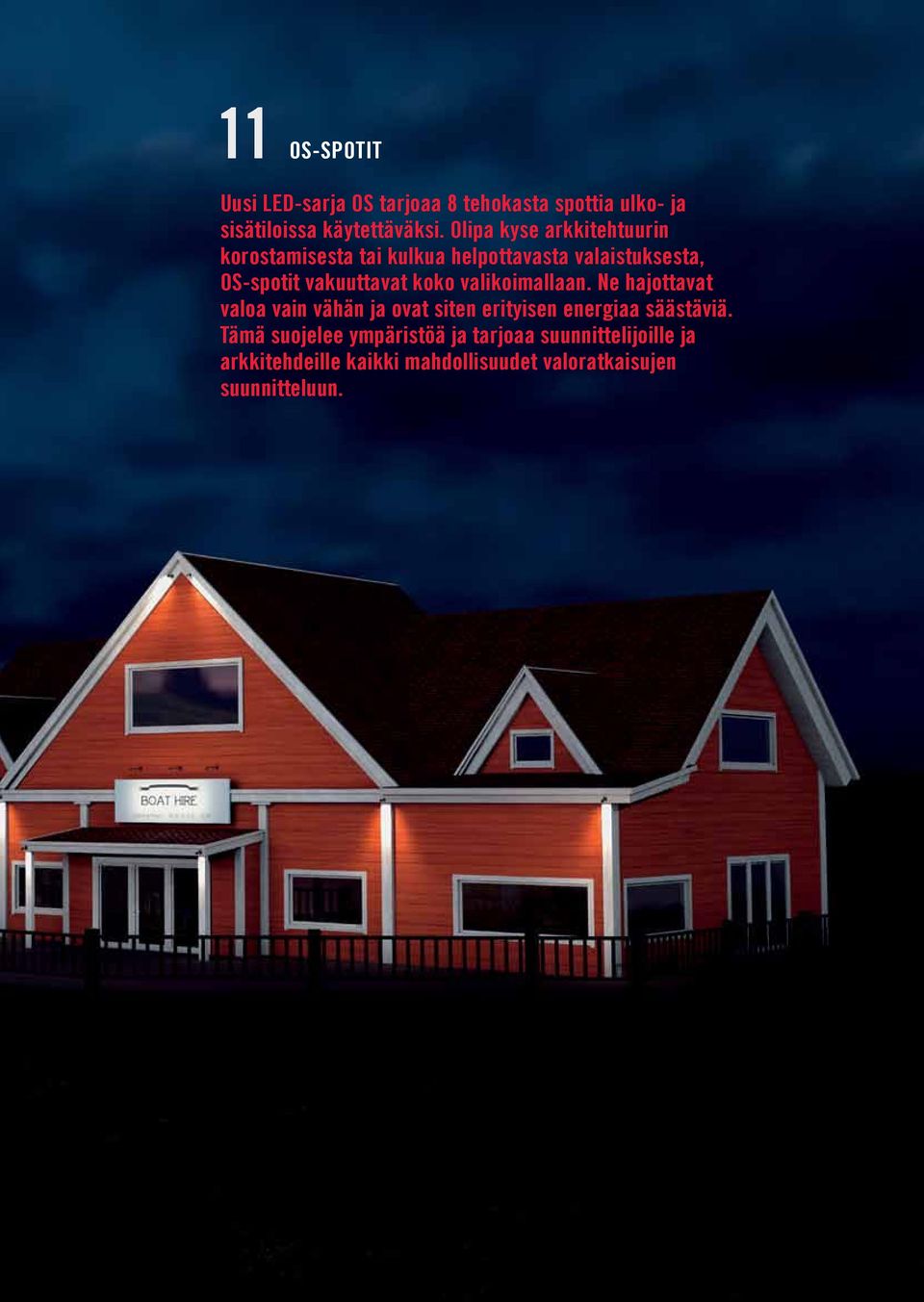

11 11 os-spotit Uusi LED-sarja OS tarjoaa 8 tehokasta spottia ulko- ja sisätiloissa käytettäväksi. Olipa kyse arkkitehtuurin korostamisesta tai kulkua helpottavasta valaistuksesta, OS-spotit vakuuttavat koko valikoimallaan. Ne hajottavat valoa vain vähän ja ovat siten erityisen energiaa säästäviä. Tämä suojelee ympäristöä ja tarjoaa suunnittelijoille ja arkkitehdeille kaikki mahdollisuudet valoratkaisujen suunnitteluun.

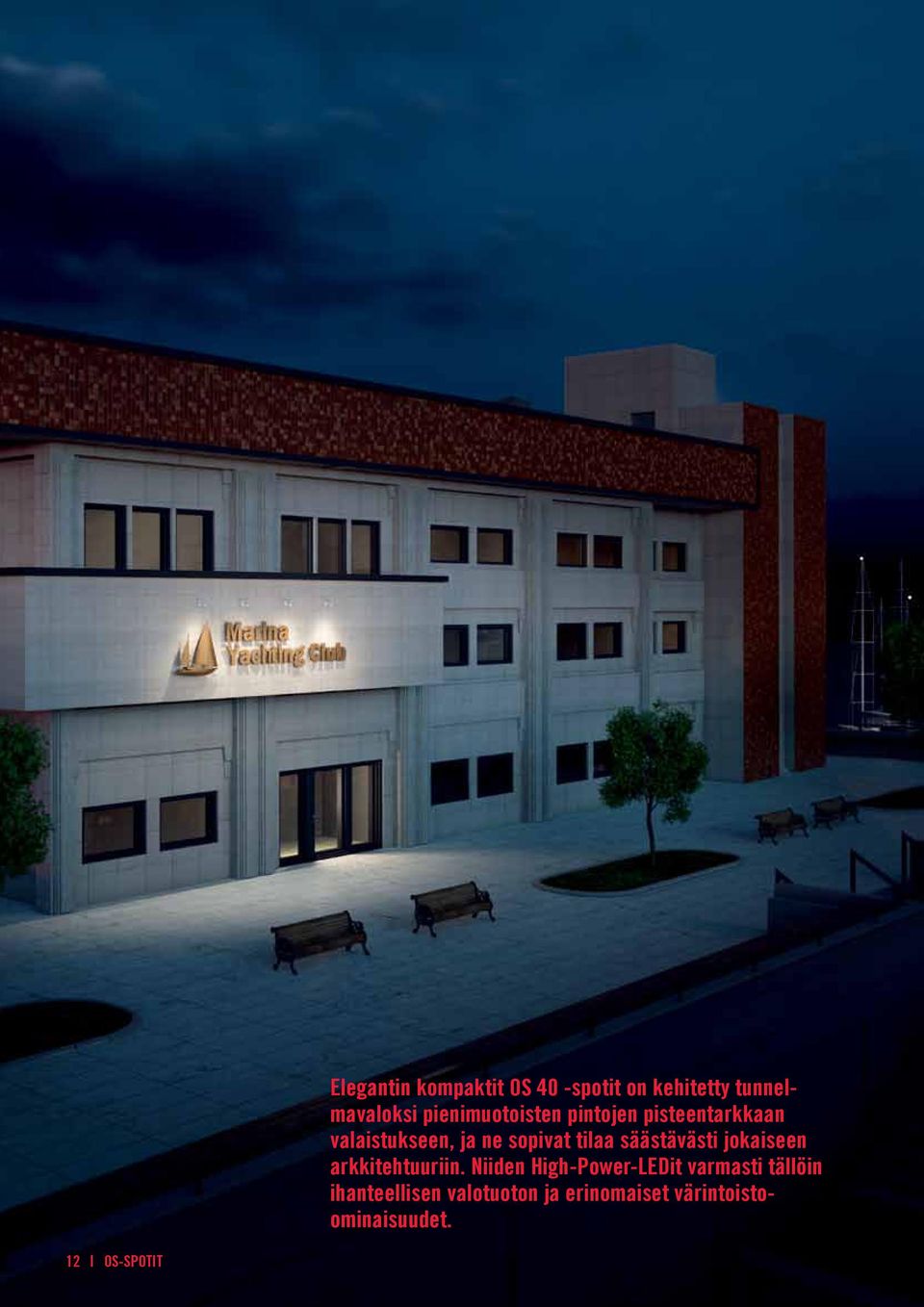

12 12 OS-SPOTIT Elegantin kompaktit OS 40 -spotit on kehitetty tunnelmavaloksi pienimuotoisten pintojen pisteentarkkaan valaistukseen, ja ne sopivat tilaa säästävästi jokaiseen arkkitehtuuriin. Niiden High-Power-LEDit varmasti tällöin ihanteellisen valotuoton ja erinomaiset värintoistoominaisuudet.

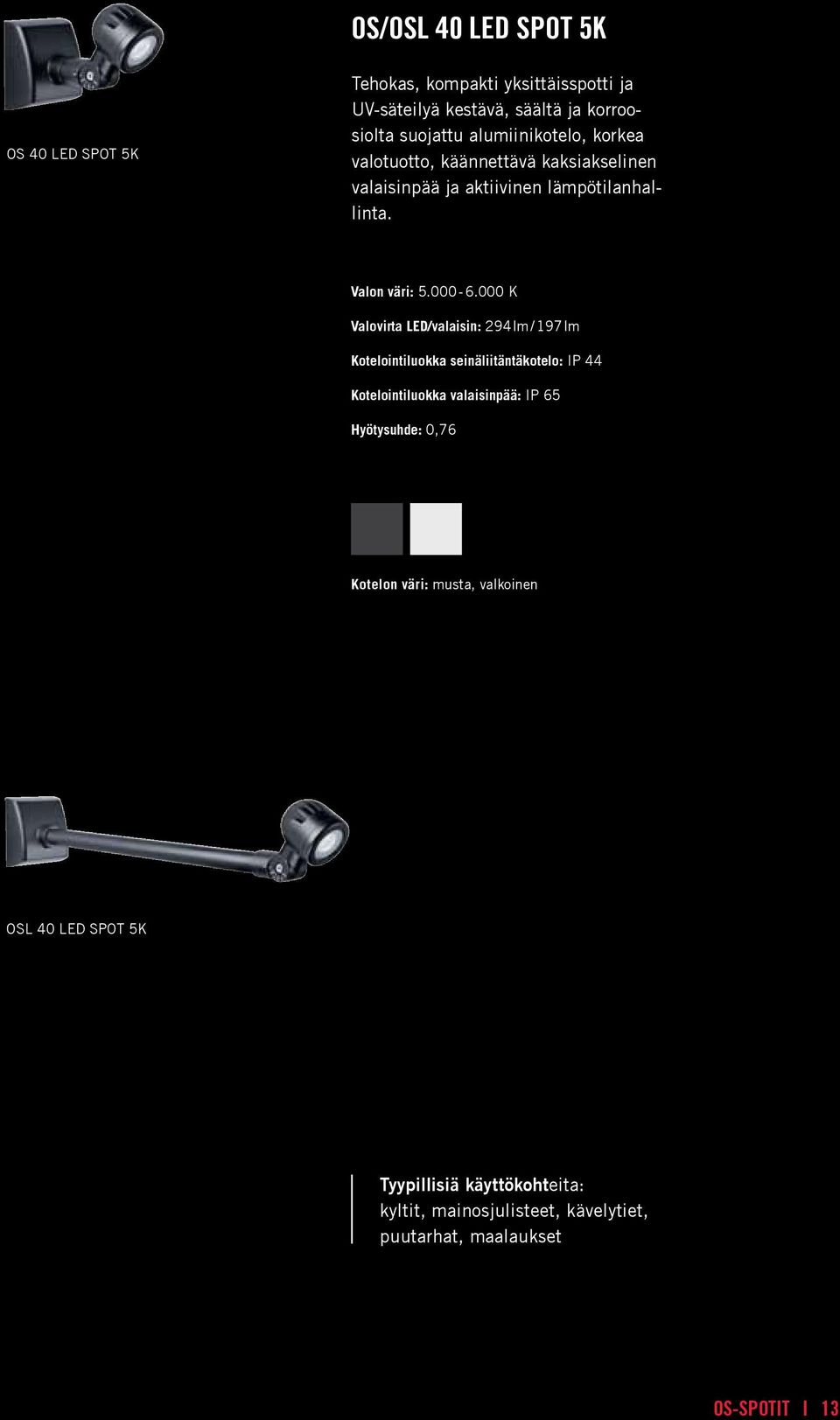

13 OS/OSL 40 LED SPOT 5K OS 40 LED SPOT 5K Tehokas, kompakti yksittäisspotti ja UV-säteilyä kestävä, säältä ja korroosiolta suojattu alumiinikotelo, korkea valotuotto, käännettävä kaksiakselinen valaisinpää ja aktiivinen lämpötilanhallinta. Valon väri: K Valovirta LED/valaisin: 294 lm / 197 lm Kotelointiluokka seinäliitäntäkotelo: IP 44 Kotelointiluokka valaisinpää: IP 65 Hyötysuhde: 0,76 Kotelon väri: musta, valkoinen OSL 40 LED SPOT 5K Tyypillisiä käyttökohteita: kyltit, mainosjulisteet, kävelytiet, puutarhat, maalaukset OS-SPOTIT 13

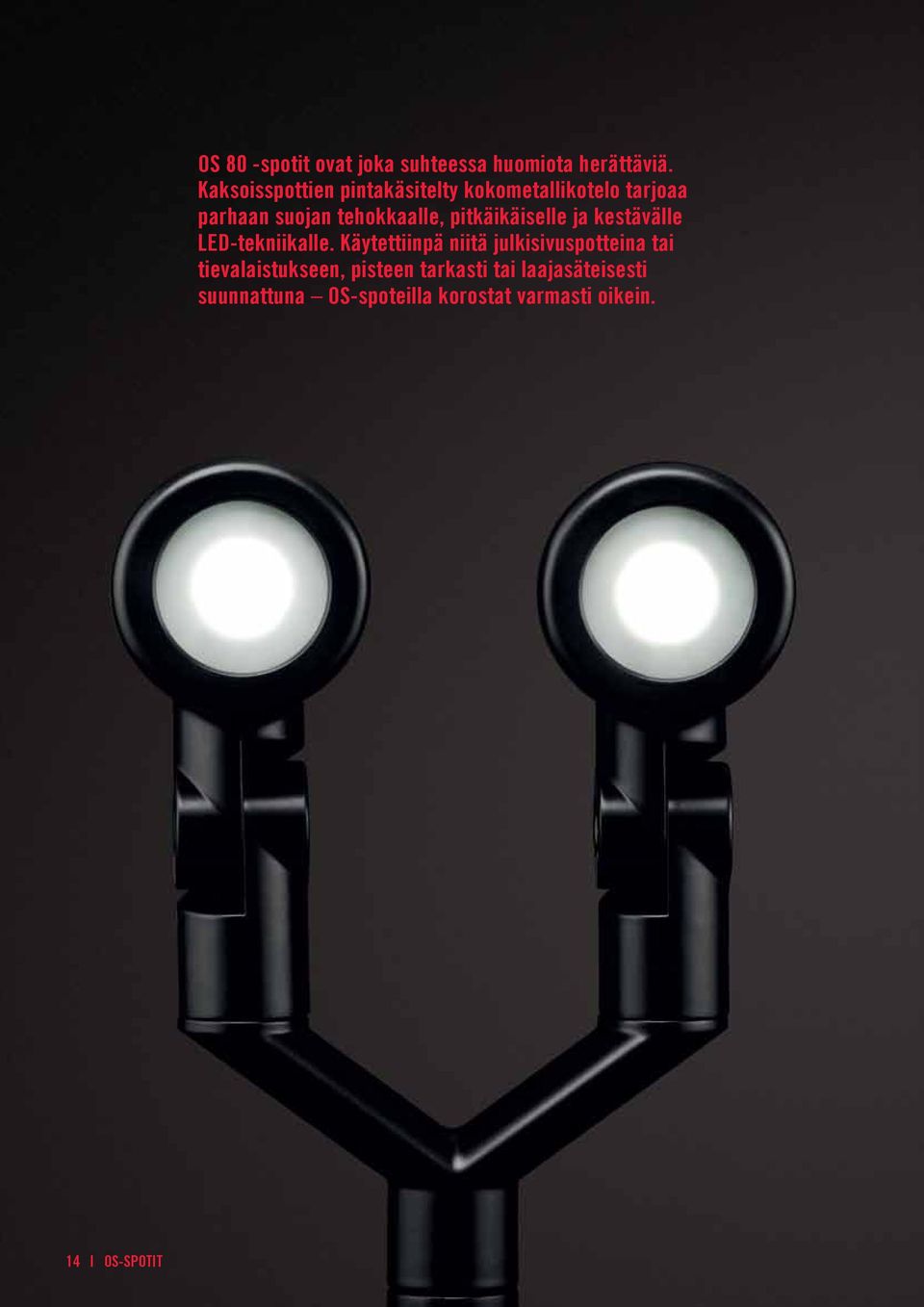

14 14 OS-SPOTIT OS 80 -spotit ovat joka suhteessa huomiota herättäviä. Kaksoisspottien pintakäsitelty kokometallikotelo tarjoaa parhaan suojan tehokkaalle, pitkäikäiselle ja kestävälle LED-tekniikalle. Käytettiinpä niitä julkisivuspotteina tai tievalaistukseen, pisteen tarkasti tai laajasäteisesti suunnattuna OS-spoteilla korostat varmasti oikein.

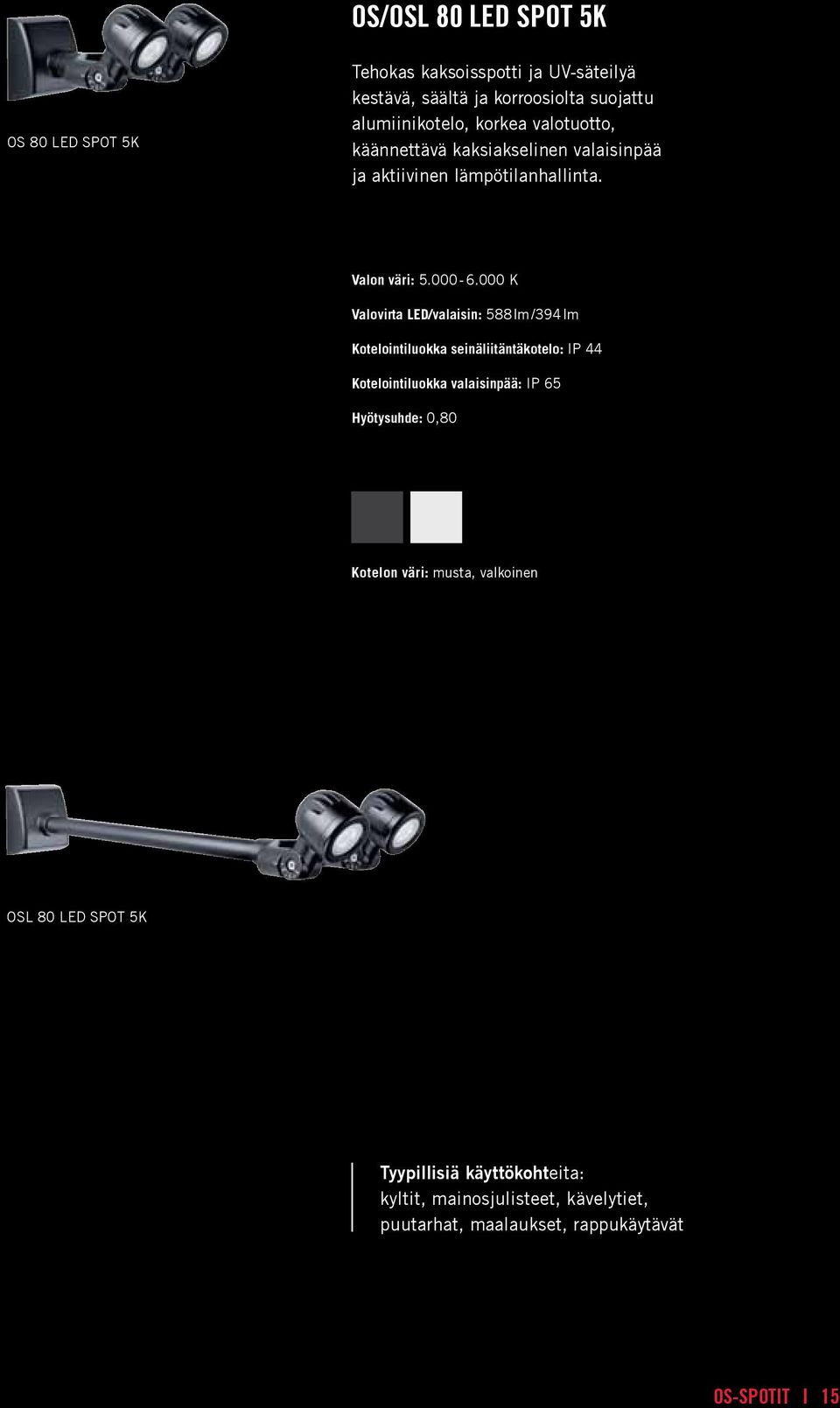

15 OS/OSL 80 LED SPOT 5K OS 80 LED SPOT 5K Tehokas kaksoisspotti ja UV-säteilyä kestävä, säältä ja korroosiolta suojattu alumiinikotelo, korkea valotuotto, käännettävä kaksiakselinen valaisinpää ja aktiivinen lämpötilanhallinta. Valon väri: K Valovirta LED/valaisin: 588 lm /394 lm Kotelointiluokka seinäliitäntäkotelo: IP 44 Kotelointiluokka valaisinpää: IP 65 Hyötysuhde: 0,80 Kotelon väri: musta, valkoinen OSL 80 LED SPOT 5K Tyypillisiä käyttökohteita: kyltit, mainosjulisteet, kävelytiet, puutarhat, maalaukset, rappukäytävät OS-SPOTIT 15

16 ESYLUXin OS-spotit tarjoavat vakuuttavaa tekniikkaa ja toiminnallisuutta pienintä yksityiskohtaa myöten. Designvalaisinpää on suojattu merivettä vastaan sen pintajalostetun ja jauhepinnoitetun alumiinikotelon ansiosta. Kiertonivelen merkintä helpottaa spottien nopeaa ja identtistä kohdistusta. Keskeiset ominaisuudet Snap in -tekniikka yksikäsiasennukseen Asennusruuvit korroosiovapaata jaloterästä Säätöapu nivelessä valaisimen helppoon suuntaamiseen Korkea valotuotto alhaisella tehonotolla Turvalasi ja integroitu erikoislinssi Täydellinen valaisin, joka koostuu vain 2 osasta (nivelellä varustettu valaisinpää ja liitäntäkotelo) Lampun pehmeä käynnistystoiminto Lämpötilaohjattu valaistus ja automaattinen virranrajoitus ylikuumenemisen sattuessa Käyttöikäoptimoidut elektroniset rakenneosat 2 johdon sisäänvientiä ja itsetiivistävät kalvot 16 OS-SPOTIT

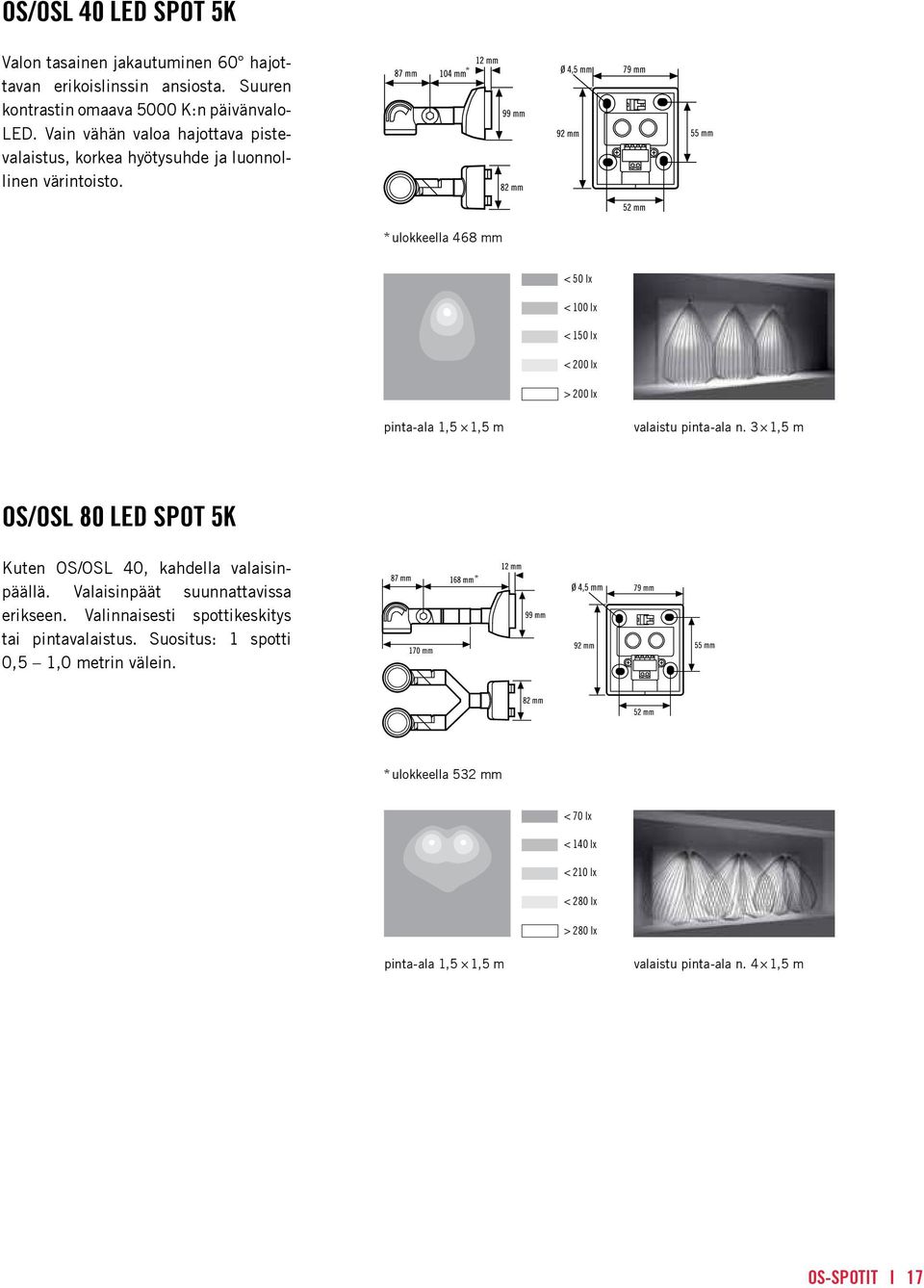

17 Os/OSL 40 LED Spot 5K Valon tasainen jakautuminen 60 hajottavan erikoislinssin ansiosta. Suuren kontrastin omaava 5000 K:n päivänvaloled. Vain vähän valoa hajottava pistevalaistus, korkea hyötysuhde ja luonnollinen värintoisto. * * ulokkeella 468 mm < 50 lx < 100 lx < 150 lx < 200 lx > 200 lx pinta-ala 1,5 1,5 m valaistu pinta-ala n. 3 1,5 m Os/OSL 80 LED SPOT 5K Kuten OS/OSL 40, kahdella valaisinpäällä. Valaisinpäät suunnattavissa erikseen. Valinnaisesti spottikeskitys tai pintavalaistus. Suositus: 1 spotti 0,5 1,0 metrin välein. * * ulokkeella 532 mm < 70 lx < 140 lx < 210 lx < 280 lx > 280 lx pinta-ala 1,5 1,5 m valaistu pinta-ala n. 4 1,5 m OS-SPOTIT 17 Maßzeichnung.indd 1

18

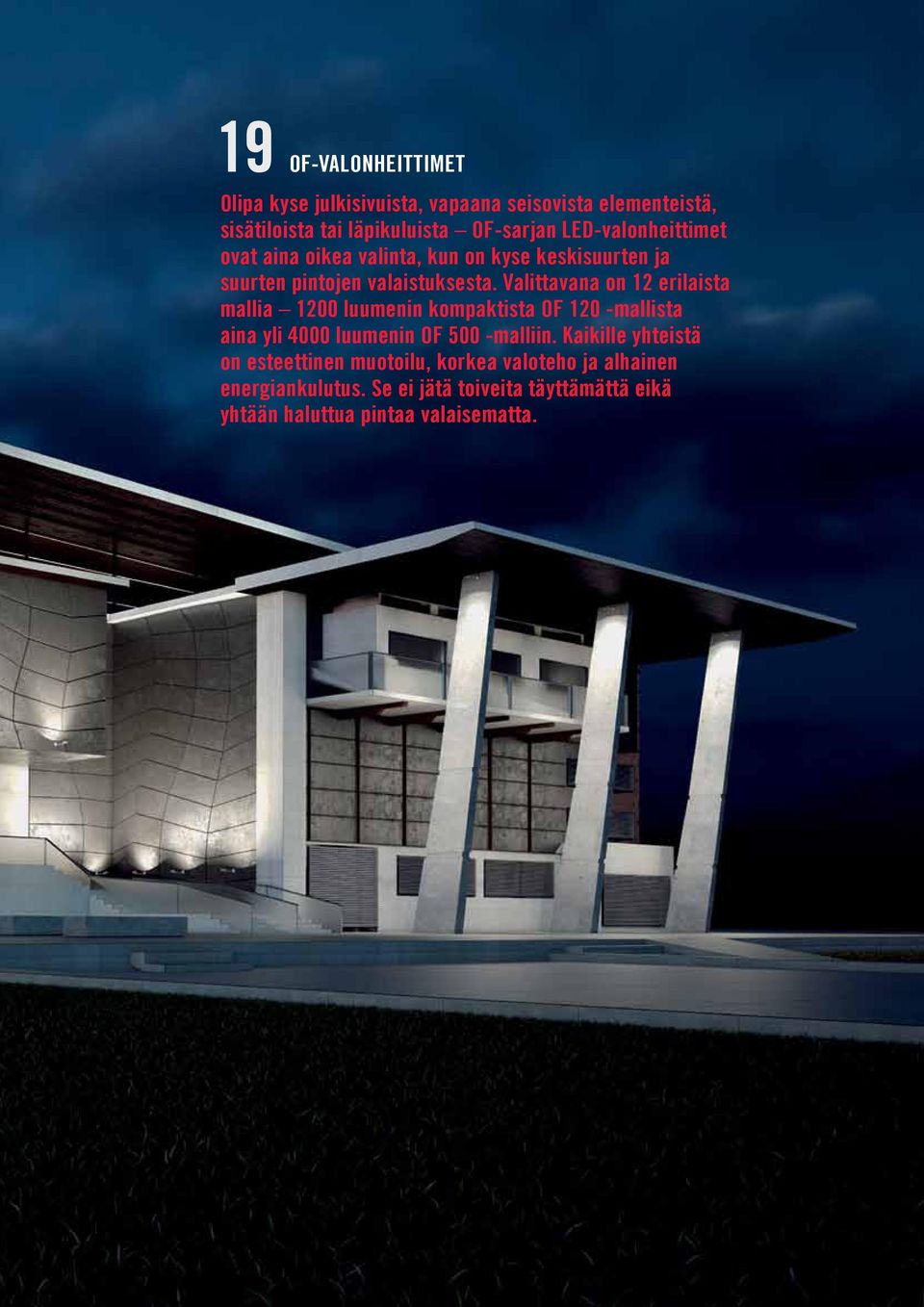

19 19 of-valonheittimet Olipa kyse julkisivuista, vapaana seisovista elementeistä, sisätiloista tai läpikuluista OF-sarjan LED-valonheittimet ovat aina oikea valinta, kun on kyse keskisuurten ja suurten pintojen valaistuksesta. Valittavana on 12 erilaista mallia 1200 luumenin kompaktista OF 120 -mallista aina yli 4000 luumenin OF 500 -malliin. Kaikille yhteistä on esteettinen muotoilu, korkea valoteho ja alhainen energiankulutus. Se ei jätä toiveita täyttämättä eikä yhtään haluttua pintaa valaisematta.

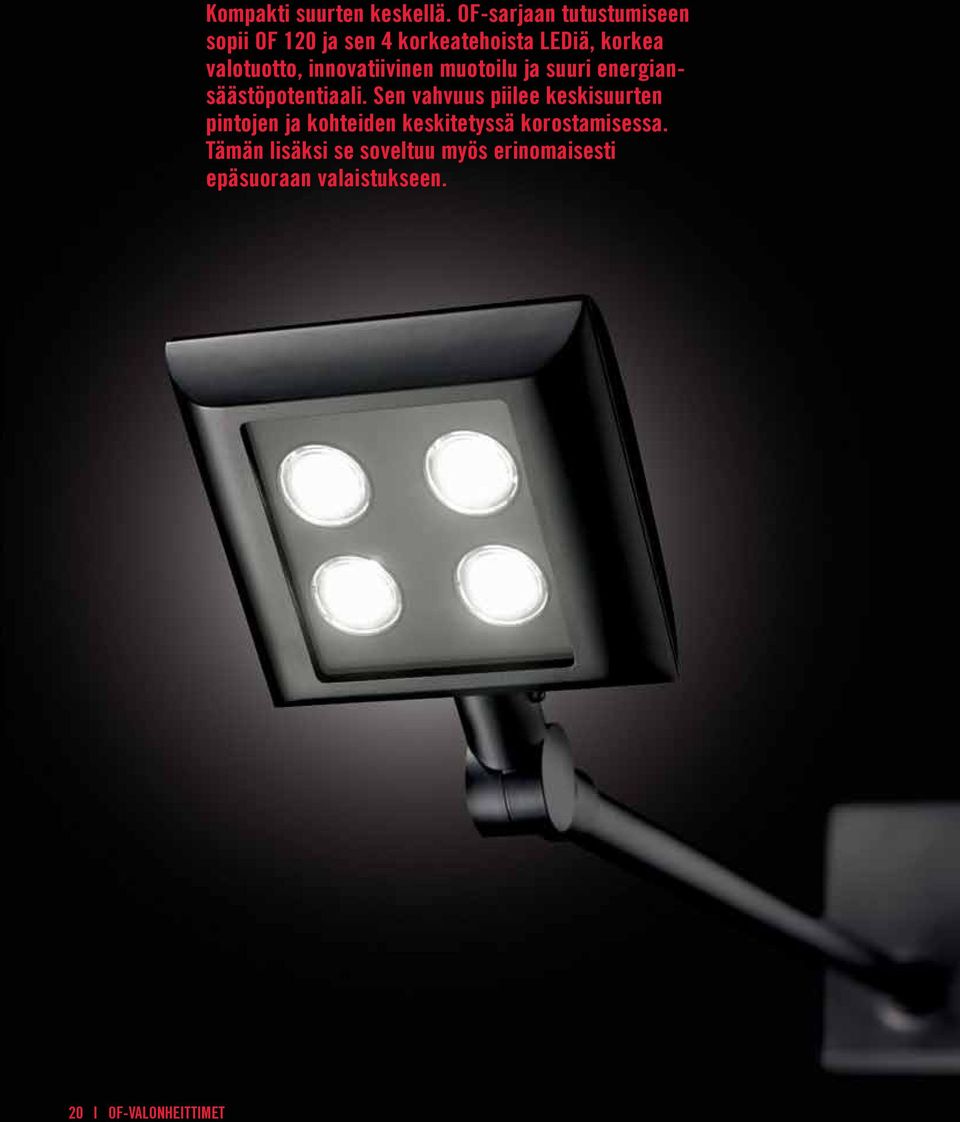

20 20 Of-valonheittimet Kompakti suurten keskellä. OF-sarjaan tutustumiseen sopii OF 120 ja sen 4 korkeatehoista LEDiä, korkea valotuotto, innovatiivinen muotoilu ja suuri energiansäästöpotentiaali. Sen vahvuus piilee keskisuurten pintojen ja kohteiden keskitetyssä korostamisessa. Tämän lisäksi se soveltuu myös erinomaisesti epäsuoraan valaistukseen.

21 OF 120 LED-valonheitin Tehokas kompaktivalonheitin ja UV-säteilyä kestävä, säältä ja korroosiolta suojattu alumiinikotelo, korkea valotuotto, vapaasti käännettävä kaksiakselinen valaisinpää ja aktiivinen lämpötilanhallinta. OF 120 LED 5K Valon väri: K Valovirta LED/valaisin: lm/788 lm Kotelointiluokka seinäliitäntäkotelo: IP 54 Kotelointiluokka valaisinpää: IP 65 Hyötysuhde: 0,81 Kotelon väri: musta, valkoinen OFL 120 LED 5K Tyypillisiä käyttökohteita: sisäänkäynnit, taideteokset, mainosjulisteet, kävelytiet, terassit, rappukäytävät Of-valonheittimet 21

22 Esittelyssä kaikkein tehokkain heitin tyylikkäästä OF -sarjasta. OF 240- tai OF 500 -valonheittimen 5 K:n päivänvalo-ledit huolehtivat suurten pintojen ihanteellisesta valaisusta. Vähintään tunnin LEDien käyttöikänsä, aktiivisen lämpötilanohjauksen/-valvonnan ja alhaisen virrankulutuksensa ansiosta ne soveltuvat pitkäaikaiskäyttöön kaupallisten ja julkisten rakennuksien alueilla. 22 Of-valonheittimet

23 OF 240- ja 500 -LED-valonheittimet OF 240 LED 5K Tehokas valonheitin ja UV-säteilyä kestävä, säältä ja korroosiolta suojattu alumiinikotelo, korkea valotuotto, vapaasti käännettävä kaksiakselinen valaisinpää ja aktiivinen lämpötilanhallinta. Valon väri: K Valovirta LED/valaisin: lm/1.576 lm Kotelointiluokka seinäliitäntäkotelo: IP 54 Kotelointiluokka valaisinpää: IP 65 Hyötysuhde: 0,80 OFL 240 LED 5K Kotelon väri: musta, valkoinen Valon väri: K Valovirta LED/valaisin: lm/2.734 lm Kotelointiluokka seinäliitäntäkotelo: IP 54 Kotelointiluokka valaisinpää: IP 65 OF 500 LED 5K Hyötysuhde: 0,85 Kotelon väri: musta, valkoinen OFL 500 LED 5K Tyypillisiä käyttökohteita: julkisivut, sisääntulohallit, aukiot, terassit, kävelytiet, kaikenlaiset suuret kohteet Of-valonheittimet 23

24 Huippuluokan aktiivinen ja passiivinen lämpötilansäätely: korkeatehoisista LEDeistä, joiden käyttövirta on reilusti alle rakenneosien raja-arvojen ja jäähdytysrimoista jotka ovat integroituna koteloon sekä automaattinen tehonalennus ylikuumenemisen sattuessa. Keskeiset ominaisuudet Snap in -tekniikka yksikäsiasennukseen Asennusruuvit korroosiovapaata jaloterästä Säätöapu nivelessä valaisimen helppoon suuntaamiseen Korkea valotuotto alhaisella tehonotolla Turvalasi ja integroitu erikoislinssi Täydellinen valaisin, joka koostuu vain 2 osasta (nivelellä varustettu valaisinpää ja liitäntäkotelo) Lampun pehmeä käynnistystoiminto Lämpötilaohjattu valaistus ja automaattinen virranrajoitus ylikuumenemisen sattuessa Käyttöikäoptimoidut elektroniset rakenneosat 2 johdon sisäänvientiä ja itsetiivistävät kalvot 24 Of-valonheittimet

25 OF/OFL 120 LED 5K * Valon tasainen jakautuminen 60 hajottavan erikoislinssin ansiosta. Suuren kontrastin omaava 5000 K:n päivänvalo-led. Vain vähän valoa hajottava valaistus, korkea hyötysuhde ja luonnollinen värintoisto. ** * ulokkeella mm ** ulokkeella 800 mm < 60 lx < 120 lx < 180 lx < 240 lx > 240 lx Maßzeichnung.indd 1 pinta-ala 2 1,5 m valaistu pinta-ala n. 4,5 1,5 m OF/OFL 240 LED 5K * Kuten OF 120 kaksinkertaisella valoteholla. Useampien valonheitinten yhdistelmä mahdollistaa pinnan tasaisen valaistuksen. ** * ulokkeella mm ** ulokkeella 800 mm < 130 lx < 260 lx < 390 lx < 520 lx > 520 lx pinta-ala 2 2 m valaistu pinta-ala n. 4,5 2 m OF/OFL 500 LED 5K Kuten OF 240 kaksinkertaisella valoteholla. Valaistuja pintoja voidaan kaikissa malleissa suurentaa 1 m pitkän ulokkeen avulla. Julkisivun yksityiskohdat pääsevät edestä tulevan valaistuksen ansiosta vielä paremmin oikeuksiinsa. * ** * ulokkeella mm ** ulokkeella 800 mm < 220 lx < 440 lx < 660 lx < 880 lx > 880 lx pinta-ala 2 2 m valaistu pinta-ala n. 6 2 m Of-valonheittimet 25

26 OS-spotit ja OF-valonheittimet: vakuuttavia käytännössä ja käytössä Asennus käden käänteessä Performance for Simplicity on ESYLUXin teholupaus. Tämän mukaisesti uusien LED-tuotteiden asennus on myös ehdottoman helppoa ja nopeaa. Se säästää aikaa, kuluja ja hermoja. Helpon asennuksen takaamiseksi ESYLUX on kehittänyt Snap in -tekniikan. Tämän tekniikan avulla kiinnitetään liitäntäkotelosta ja nivelellä varustetusta valaisimesta koostuva valonheitin. Valaisinpää ripustetaan seinäpidikkeeseen ja kiinnitetään yhdellä ainoalla ruuvilla. Se on mahdollista jopa yhdellä kädellä. Näin LED-tuotteemme vakuuttavat merkittävän valotehonsa lisäksi myös käyttäjäystävällisellä toiminnallisuudellaan. Suunnitteluapua Taulukon esimerkinomaiset pintojen valaistukset on tarkoitettu suuntaa antavaksi valaistuksen suunnittelussa. Yleisesti OSsarjassa tulisi asentaa valaisin 0,5 m:n välein OF-sarjassa 1 m:n välein. OSL 1 spotti 2 spottia 3 spottia OFL 1 valonheitin 2 valonheitintä 3 valonheitintä Valaisimen seinävarren pituus 0,4 m 0,4 m 0,4 m Valaisimen seinävarren pituus 0,8 m 0,8 m 0,8 m Valaisimen ja seinän välinen kulma Valaisimen ja seinän välinen kulma Valaistun pinnan K L 0,8 0,8 m 0,8 1,3 m 0,8 1,8 m Valaistun pinnan K L 1,5 1,5 m 1,5 2,5 m 1,5 3,5 m OSL 40 OFL 120 Emax 1210 lx 1193 lx 1219 lx Emax 1058 lx 1068 lx 1071 lx Em 207 lx 259 lx 281 lx Em 257 lx 316 lx 342 lx OSL 80 OFL 240 Emax 2242 lx 2204 lx 2258 lx Emax 2038 lx 2053 lx 2061 lx Em 413 lx 516 lx 562 lx Em 498 lx 611 lx 660 lx OFL 500 Emax 3534 lx 3562 lx 3574 lx Em 864 lx 1059 lx 1144 lx OS 1 spotti 2 spottia 3 spottia OF 1 valonheitin 2 valonheitintä 3 valonheitintä Valaisimen ja seinän välinen kulma Valaisimen ja seinän välinen kulma Valaistun pinnan K L 0,8 0,8 m 0,8 1,3 m 0,8 1,8 m Valaistun pinnan K L 1,5 1,5 m 1,5 2,5 m 1,5 3,5 m OS 40 OF 120 Emax 3626 lx 3418 lx 3679 lx Emax 5047 lx 5187 lx 5166 lx Em 191 lx 236 lx 256 lx Em 254 lx 309 lx 332 lx OS 80 OF 240 Emax 5089 lx 4963 lx 5338 lx Emax 8924 lx 9319 lx 9231 lx Em 383 lx 473 lx 513 lx Em 487 lx 591 lx 636 lx Em = keskinkertainen valaistusvoimakkuus, Emax = maksimaalinen valaistusvoimakkuus. 100 lx helpoille katselutehtäville, suurille yksityiskohdille / 200 lx suurille kontrasteille / 300 lx normaaleille katselutehtäville, keskisuurille yksityiskohdille / 750 lx vaikeille katselutehtäville. Kaikki tiedot ovat likimääräisiä arvoja. OF 500 Emax lx lx lx Em 844 lx 1024 lx 1102 lx 26 SARJAT OS,OF

27 Suojaaminen ympäristön haittatekijöiltä OS ja OF sarjojen kotelot on valmistettu laadukkaasta alumiinipainevalusta. Erikoisseos huolehtii tällöin ihanteellisesta korroosiosuojasta myös merellisillä alueilla. Tämän lisäksi valaisinpää on jalostettu jauhepinnoitteella, joka täydentää yleissuojan ympäristön vaikutuksia vastaan. SARJAT OS,OF 27

28

29 29 AF-VALONHEITTIMET AF -LED-valonheittimet ovat eksperttejä kaupallisille ja yksityisille alueille. Ne huolehtivat kestävästi ja energiatehokkaasti turvallisuudesta, kulkualueiden valaistuksesta tai yksinkertaisesti tunnelmallisesta valaistuksesta. Saatavana lämpimänä ja päivänvalovalkoisena (3 K/ 5 K) ja käytettävissä on yhteensä 12 mallia. Jopa 80 % energiankustannusten säästöllään ne ovat järkevä vaihtoehto perinteisille valaisimille.

30 Kaikki AF-valonheittimet ovat saatavana myös integroidulla liikeilmaisimella. Valaistavasta pinta-alasta riippuen voi yksi ilmaisin ohjata rinnakkain useampia valonheittimiä. Kauko-ohjattavan valo-ohjauksen ansiosta autokatos, sisäänkäynti tai vaikka terassi on valaistu täydellisesti aina silloin, kun päivänvalo ei riitä. 30 AF-VALONHEITTIMET

31 AF S 300 -LED-valonheitin Monipuolisesti suunnattava ja joustavasti käytettävä valonheitin. AF S 300 LED Valon väri: K, K Valovirta LED/valaisin 3K: 771 lm/964 lm Valovirta LED/valaisin 5K: 988 lm/1.235 lm Kotelointiluokka: IP 44 Hyötysuhde: 0,75 Kotelon väri: musta, jaloteräs, valkoinen AF 300/200i -LED-valonheitin Valonheitin, jossa integroitu liikeilmaisin 200 :n tunnistusalueella. AF 300/200i LED Valon väri: K, K Valovirta LED/valaisin 3K: 771 lm/964 lm Valovirta LED/valaisin 5K: 988 lm/1.235 lm Kotelointiluokka: IP 44 Hyötysuhde: 0,75 Kotelon väri: musta, jaloteräs, valkoinen Tyypillisiä käyttökohteita: yksityiset ja kaupalliset rakennukset, seinien pinnat, autokatokset, pysäköintipaikat, terassit, rappuset, sisääntulot AF-VALONHEITTIMET 31

32 AF-sarjan valonheittimet voidaan asentaa yhdessä liikeilmaisinten kanssa helposti ja nopeasti, koska valonheitinten seinäkiinnityksessä on jo kiinnike liikeilmaisimille. 200 :n tunnistusalueella taataan automaattinen ohjaus kellon ympäri. Keskeiset ominaisuudet AF 300/200i -LED-valonheitin ja kaukoohjattava liikeilmaisin Cree -High-Power-LEDit Varustettu lämpötilavalvonnalla ja LEDien keramiikkakannattimilla lämmön ihanteelliseen poisjohtamiseen Seinäasennus, tarvikkeet myös sisä- ja ulkokulma-asennukseen Kaikki ruuvit jaloterästä 2 johdon sisäänvientiä ja itsetiivistävät kalvot 32 AF-VALONHEITTIMET

33 AF S 300 LED 3K/5K Valon tasainen jakautuminen suurille pinnoille ja suuriin tiloihin. Kulmaasennus mahdollista tarvikkeiden avulla. AF S 300 LED 3K < 30 lx < 60 lx < 90 lx < 120 lx > 120 lx pinta-ala 4 5 m valaistu pinta-ala n m AF S 300 LED 5K < 40 lx < 80 lx Maßzeichnung.indd 1 < 120 lx < 160 lx > 160 lx pinta-ala 4 5 m valaistu pinta-ala n m AF 300/200i LED 3K/5K Kuten AF S 300 integroidulla liikeilmaisimella. Mekaaninen tunnistusmatkan sovittaminen liikeilmaisimen palloa kääntämällä. Säätömahdollisuudet käsin asetussäätimellä tai valinnaisella MobilRCi-M -infra-punakaukosäätimellä. AF-VALONHEITTIMET 33

34 TUOTTEIDEN YLEISKATSAUS tuotenimi OS 40 LED SPOT 5K OSL 40 LED SPOT 5K OS 80 LED SPOT 5K OSL 80 LED SPOT 5K OF 120 LED 5K Snro Musta Valkoinen Jaloteräsjäljitelmä / / Verkkojännite 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz Tehontarve Valaisin 4,6 W 4,6 W 8,8 W 8,8 W 17,2 W Lamppu 3,5 W 3,5 W 7,0 W 7,0 W 14,0 W Lamppu 1 LED (sis.) 1 LED (sis.) 2 LEDiä (sis.) 2 LEDiä (sis.) 4 LEDiä (sis.) Valon väri n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (valkoinen) Valovirta Valaisin 197 lm 197 lm 394 lm 394 lm 788 lm Lamppu 294 lm 294 lm 588 lm 588 lm lm Valotuotto Valaisin 42,83 lm/w 42,83 lm/w 44,78 lm/w 44,78 lm/w 45,82 lm/w Lamppu 84,02 lm/w 84,02 lm/w 84,02 lm/w 84,02 lm/w 84,02 lm/w Elektroniikan hyötyaste 0,76 0,77 0,80 0,80 0,81 Sallittu ympäristölämpötila 25 C C 25 C C 25 C C 25 C C 25 C C Kotelon materiaali Seinäliitäntäkotelo lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi Valaisinpää Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Kotelointiluokka Seinäliitäntäkotelo IP 44 IP 44 IP 44 IP 44 IP 54 Valaisinpää IP 65 IP 65 IP 65 IP 65 IP 65 Suojausluokka II II II II II Asennustapa Seinäasennus Seinäasennus Seinäasennus Seinäasennus Seinäasennus Mitat korkeus leveys pituus Ca mm Ca mm Ca mm Ca mm Ca mm Liikeilmaisimella Tunnistusalue Tunnistusmatka (suositellussa asennuskorkeudessa) Oikeus teknisiin ja optisiin muutoksiin ilman ennakkoilmoitusta pidätetään 34 VALIKOIMA

35 OFL 120 LED 5K OF 240 LED 5K OFL 240 LED 5K OF 500 LED 5K OFL 500 LED 5K AF S 300 LED 5K AF 300/200i LED 5K AF S 300 LED 3K AF 300/200i LED 3K / / / V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 230 V AC, 50 Hz 17,2 W 34,9 W 34,9 W 59 W 59 W 24 W 24 W 24 W 24 W 14,0 W 28,0 W 28,0 W 50 W 50 W 18 W 18 W 18 W 18 W 4 LEDiä (sis.) 8 LEDiä (sis.) 8 LEDiä (sis.) 10 LEDiä (sis.) 10 LEDiä (sis.) 8 LEDiä (sis.) 8 LEDiä (sis.) 8 LEDiä (sis.) 8 LEDiä (sis.) n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (valkoinen) n K (lämmin valkoinen) n K (lämmin valkoinen) 788 lm lm lm lm lm 988 lm 988 lm 771 lm 771 lm lm lm lm lm lm lm lm 964 lm 964 lm 45,82 lm/w 45,16 lm/w 45,16 lm/w 46,33 lm/w 46,33 lm/w 41 lm/w 41 lm/w 32 lm/w 32 lm/w 84,02 lm/w 84,02 lm/w 84,02 lm/w 81,60 lm/w 81,60 lm/w 68 lm/w 68 lm/w 54 lm/w 54 lm/w 0,81 0,80 0,80 0,85 0,85 0,75 0,75 0,75 0,75 25 C C 25 C C 25 C C 25 C C 25 C C 25 C C 25 C C 25 C C 25 C C lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi lasikuituvahvisteinen muovi Muovi Muovi Muovi Muovi Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu Alumiinipainevalu, jauhepinnoitettu alumiini, jauhepinnoitettu alumiini, jauhepinnoitettu alumiini, jauhepinnoitettu alumiini, jauhepinnoitettu IP 54 IP 54 IP 54 IP 54 IP 54 IP 44 IP 44 IP 44 IP 44 IP 65 IP 65 IP 65 IP 65 IP 65 II II II II II I I I I Seinäasennus Seinäasennus Seinäasennus Seinäasennus Seinäasennus Seinäasennus Seinäasennus Seinäasennus Seinäasennus Ca mm Ca mm Ca mm Ca mm Ca mm Ca mm Ca mm Ca mm Ca mm m 12 m VALIKOIMA 35
