1 (1) FI Video Cassette Recorder Käyttöohjeet PAL SLV-SE840D/E SLV-SE747E SLV-SE740D/E SLV-SX740D/E SLV-SE640D/E SLV-SE240D 2004 Sony Corporation

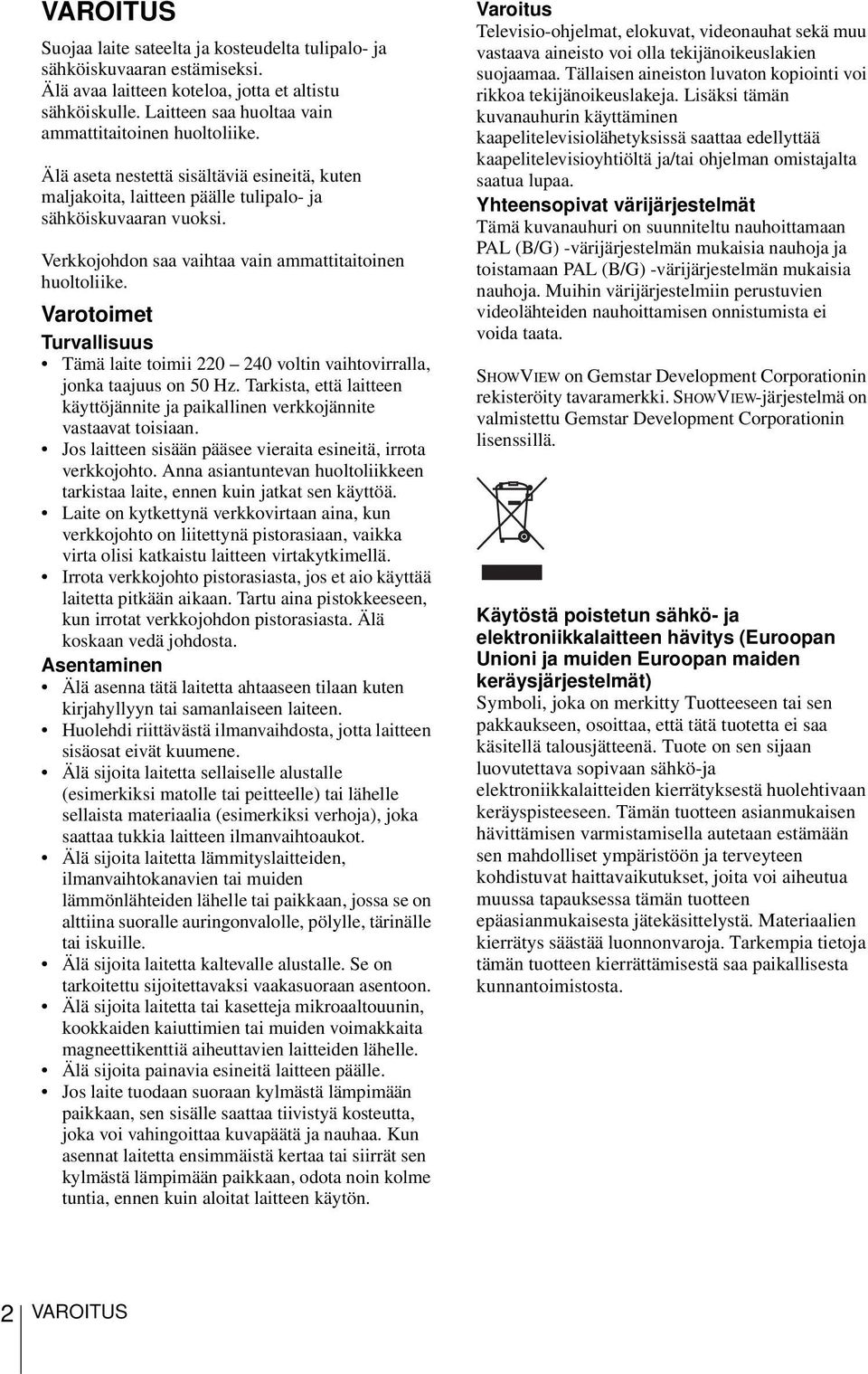

2 VAROITUS Suojaa laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi. Älä avaa laitteen koteloa, jotta et altistu sähköiskulle. Laitteen saa huoltaa vain ammattitaitoinen huoltoliike. Älä aseta nestettä sisältäviä esineitä, kuten maljakoita, laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Verkkojohdon saa vaihtaa vain ammattitaitoinen huoltoliike. Varotoimet Turvallisuus Tämä laite toimii voltin vaihtovirralla, jonka taajuus on 50 Hz. Tarkista, että laitteen käyttöjännite ja paikallinen verkkojännite vastaavat toisiaan. Jos laitteen sisään pääsee vieraita esineitä, irrota verkkojohto. Anna asiantuntevan huoltoliikkeen tarkistaa laite, ennen kuin jatkat sen käyttöä. Laite on kytkettynä verkkovirtaan aina, kun verkkojohto on liitettynä pistorasiaan, vaikka virta olisi katkaistu laitteen virtakytkimellä. Irrota verkkojohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan. Tartu aina pistokkeeseen, kun irrotat verkkojohdon pistorasiasta. Älä koskaan vedä johdosta. Asentaminen Älä asenna tätä laitetta ahtaaseen tilaan kuten kirjahyllyyn tai samanlaiseen laiteen. Huolehdi riittävästä ilmanvaihdosta, jotta laitteen sisäosat eivät kuumene. Älä sijoita laitetta sellaiselle alustalle (esimerkiksi matolle tai peitteelle) tai lähelle sellaista materiaalia (esimerkiksi verhoja), joka saattaa tukkia laitteen ilmanvaihtoaukot. Älä sijoita laitetta lämmityslaitteiden, ilmanvaihtokanavien tai muiden lämmönlähteiden lähelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle, pölylle, tärinälle tai iskuille. Älä sijoita laitetta kaltevalle alustalle. Se on tarkoitettu sijoitettavaksi vaakasuoraan asentoon. Älä sijoita laitetta tai kasetteja mikroaaltouunin, kookkaiden kaiuttimien tai muiden voimakkaita magneettikenttiä aiheuttavien laitteiden lähelle. Älä sijoita painavia esineitä laitteen päälle. Jos laite tuodaan suoraan kylmästä lämpimään paikkaan, sen sisälle saattaa tiivistyä kosteutta, joka voi vahingoittaa kuvapäätä ja nauhaa. Kun asennat laitetta ensimmäistä kertaa tai siirrät sen kylmästä lämpimään paikkaan, odota noin kolme tuntia, ennen kuin aloitat laitteen käytön. Varoitus Televisio-ohjelmat, elokuvat, videonauhat sekä muu vastaava aineisto voi olla tekijänoikeuslakien suojaamaa. Tällaisen aineiston luvaton kopiointi voi rikkoa tekijänoikeuslakeja. Lisäksi tämän kuvanauhurin käyttäminen kaapelitelevisiolähetyksissä saattaa edellyttää kaapelitelevisioyhtiöltä ja/tai ohjelman omistajalta saatua lupaa. Yhteensopivat värijärjestelmät Tämä kuvanauhuri on suunniteltu nauhoittamaan PAL (B/G) -värijärjestelmän mukaisia nauhoja ja toistamaan PAL (B/G) -värijärjestelmän mukaisia nauhoja. Muihin värijärjestelmiin perustuvien videolähteiden nauhoittamisen onnistumista ei voida taata. SHOWVIEW on Gemstar Development Corporationin rekisteröity tavaramerkki. SHOWVIEW-järjestelmä on valmistettu Gemstar Development Corporationin lisenssillä. Käytöstä poistetun sähkö- ja elektroniikkalaitteen hävitys (Euroopan Unioni ja muiden Euroopan maiden keräysjärjestelmät) Symboli, joka on merkitty Tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö-ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Tarkempia tietoja tämän tuotteen kierrättämisestä saa paikallisesta kunnantoimistosta. 2 VAROITUS

3 Sisällysluettelo Käyttöönotto 4 Osien ja säätimien hakemisto 11 Vaihe 1 : Pakkauksen avaaminen 12 Vaihe 2 : Kaukosäätimen alkuvalmistelut 16 Vaihe 3 : Kuvanauhurin liittäminen 20 Vaihe 4 : Kuvanauhurin asetusten tekeminen automaattisen viritystoiminnon avulla 23 Kellonajan asettaminen 25 Esiviritettyjen televisiokanavien tietojen siirtäminen (ei saatavana mallille SLV-SE640D/E ja SE240D) 26 Kielen valitseminen 27 Kanavien esiviritys 30 Kanavapaikkojen muuttaminen tai poistaminen käytöstä 35 Maksu-TV-/Canal Plus -dekooderin asetusten valitseminen Perustoiminnot 38 Nauhan toistaminen 41 Televisio-ohjelmien nauhoittaminen 45 Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV- SE840D/E) 50 Televisio-ohjelmien nauhoittaminen ShowView - järjestelmän avulla (ei saatavana mallille SLV-SE640D/E ja SE240D) 54 Televisio-ohjelmien nauhoittaminen ajastimen avulla Lisätoiminnot 57 Toisto ja haku eri nopeuksilla 59 Nauhoituksen kestoajan asettaminen 60 Tahdistettu nauhoitus (ei saatavana mallille SLV-SE640D/E ja SE240D) 62 Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen 64 Stereoäänisten ja kaksikielisten ohjelmien nauhoittaminen (ei saatavana mallille SLV-SE240D) 67 Haku käyttämällä indeksitoimintoa (ei saatavana mallille SLV-SE240D) 69 Kuvan säätäminen 70 Kuvanauhurin virrankulutuksen pienentäminen 71 Valikkoasetusten muuttaminen Editointi 73 Liittäminen kuvanauhuriin tai stereolaitteistoon 75 Peruseditointi 76 Äänen jälkiäänitys (vain SLV- SE840D/E) Lisätietoja 77 Vianmääritys 81 Tekniset tiedot 82 Hakemisto Takakansi Pika-aloitusopas Käyttöönotto Sisällysluettelo 3

4 Käyttöönotto Osien ja säätimien hakemisto Katso sulkeissa ( ) ilmoitetuilta sivuilta lisätietoja. Etupaneeli Mallille SLV-SE840D/E A?/1 (käynnistys/valmiustila) -kytkin B Kaukosäätimen tunnistin (12) C Kasettipesä D A (kasetin poisto) -painike (38) E H (toisto) -painike* (38) (57)/ M (kelaus eteenpäin)/m (kelaus taaksepäin) (39) (58)/Toistopyörä (39) (58) F x (pysäytys) -painike (22) (38) (75) (76) G X (tauko) -painike (38) (49) (75) (76) H REC z (nauhoitus) -painike (42) (59) (75) I DIAL TIMER (pyöräajastin) (45) J AUDIO DUB (äänen jälkiäänitys) -painike (76) K PROGRAM (ohjelma) +/ -painikkeet* (46) (58) (69) L SYNCHRO REC (tahdistettu nauhoitus) -painike (61) M t LINE-2 L (linja 2 vasen) o R (oikea) -liitännät (kannen alla)* (73) (74) (76) Liitäntöjen kannen avaaminen 1 Paina kannen yläreunaa. 2 Tartu sormellasi kannen yläreunaan ja vedä kansi auki. * H (toisto), PROGRAM + -painikkeissa sekä liitinkannessa on kosketuspiste. 4 Osien ja säätimien hakemisto

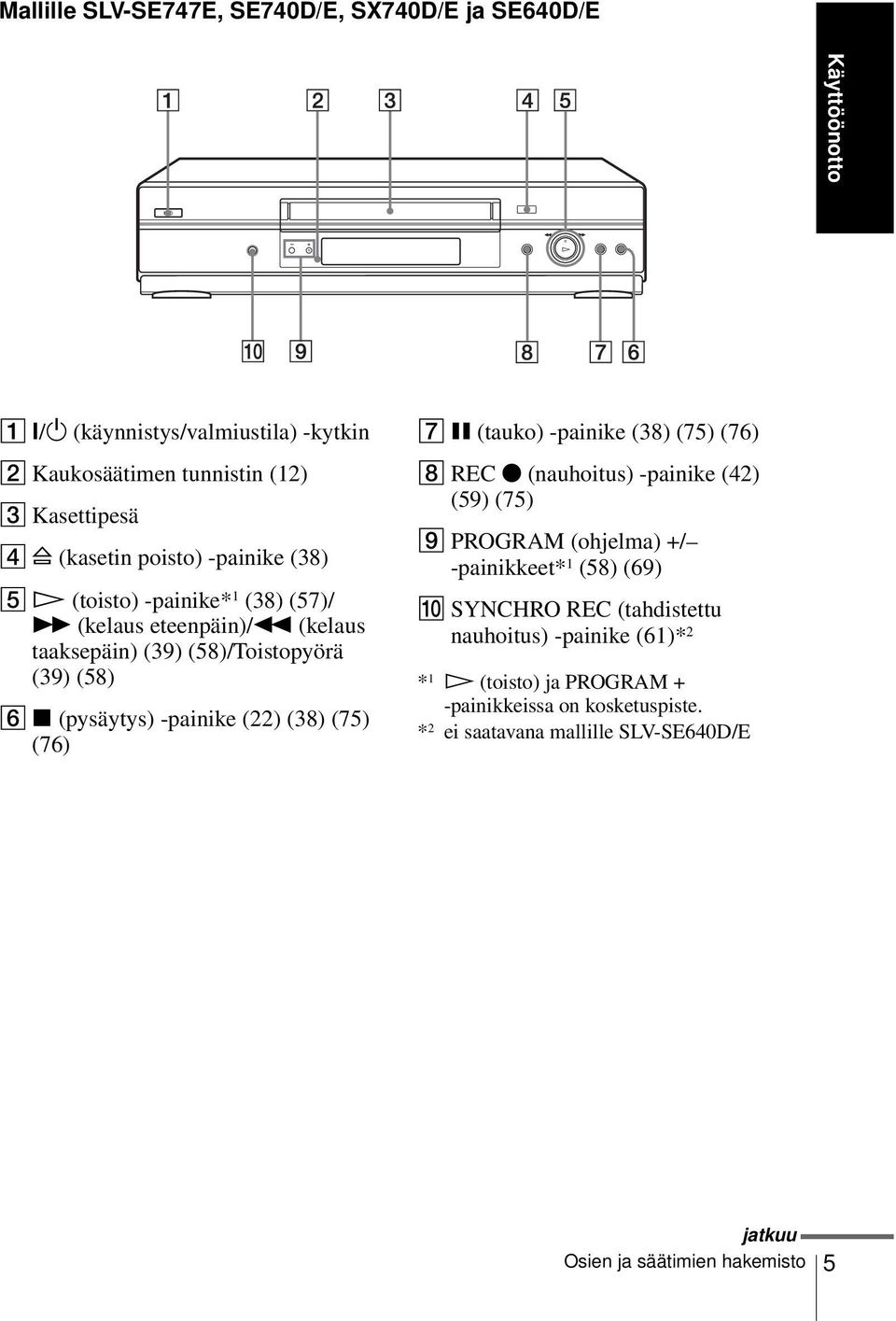

5 Mallille SLV-SE747E, SE740D/E, SX740D/E ja SE640D/E Käyttöönotto A?/1 (käynnistys/valmiustila) -kytkin B Kaukosäätimen tunnistin (12) C Kasettipesä D A (kasetin poisto) -painike (38) E H (toisto) -painike* 1 (38) (57)/ M (kelaus eteenpäin)/m (kelaus taaksepäin) (39) (58)/Toistopyörä (39) (58) F x (pysäytys) -painike (22) (38) (75) (76) G X (tauko) -painike (38) (75) (76) H REC z (nauhoitus) -painike (42) (59) (75) I PROGRAM (ohjelma) +/ -painikkeet* 1 (58) (69) J SYNCHRO REC (tahdistettu nauhoitus) -painike (61)* 2 * 1 H (toisto) ja PROGRAM + -painikkeissa on kosketuspiste. * 2 ei saatavana mallille SLV-SE640D/E jatkuu Osien ja säätimien hakemisto 5

6 Mallille SLV-SE240D A?/1 (käynnistys/valmiustila) -kytkin B A (kasetin poisto) -painike (38) C Kaukosäätimen tunnistin (12) D Kasettipesä E H (toisto) -painike* (38) (57)/ M (kelaus eteenpäin)/m (kelaus taaksepäin) (39) (58)/Toistopyörä (39) (58) F x (pysäytys) -painike (22) (38) (75) (76) G X (tauko) -painike (38) (75) (76) H REC z (nauhoitus) -painike (42) (59) (75) I PROGRAM (ohjelma) +/ -painikkeet* (58) (69) * H (toisto) ja PROGRAM + -painikkeissa on kosketuspiste. 6 Osien ja säätimien hakemisto

7 Näyttö Mallille SLV-SE840D/E, SE747E, SE740D/E ja SX740D/E Käyttöönotto A Nauhan ilmaisin E TV-ilmaisin (44) B VIDEO-ilmaisin (17) (42) C Aikalaskuri/kello/linjan/ kanavapaikan ilmaisin (39) (41) (75) D (smartlink) -ilmaisin (18) F STEREO-ilmaisin (64) G Nauhan nopeuden ilmaisimet (41) H Ajastimen/nauhoituksen ilmaisin (42) (47) (52) (55) Mallille SLV-SE640D/E ja SE240D A Nauhan ilmaisin B Aikalaskuri/kello/linjan/ kanavapaikan ilmaisin (39) (41) (75) C Ajastimen ilmaisin (47) (52) (55) D Nauhoitusilmaisin (42) E STEREO-ilmaisin* (64) F VIDEO-ilmaisin (17) (42) G Toiston ilmaisin * ei saatavana mallille SLV-SE240D jatkuu Osien ja säätimien hakemisto 7

8 Takapaneeli Mallille SLV-SE840D/E, SE747E, SE740D/E, SX740D/E ja SE640D/E Mallille SLV-SE240D A (antennista tulo) -liitin (16) (17) B LINE-3 (DEC/EXT) (linja 3 (dekooderi)) -liitin* 1 LINE-2 (DEC/EXT) (linja 2 (dekooderi)) -liitin* 2 (19) (35) (74) C Verkkojohto (16) (17) D AUDIO (OUT/SORTIE) R/D (audiolähtö oikea) L/G (vasen) -liitännät* 3 (19) E LINE-1 (linja 1) (EURO AV) -liitin (17) (35) (73) F (antennilähtö televisioon) -liitin (16) (17) * 1 SLV-SE840D/E * 2 SLV-SE747E, SE740D/E, SX740D/E, SE640D/E ja SE240D * 3 ei saatavana mallille SLV-SE640D/E 8 Osien ja säätimien hakemisto

9 Kaukosäädin A Z (kasetin poisto) -painike (38) B (laajakuva) -painike (televisiota varten) (14) (15) C DISPLAY (näyttö) -painike (14) (39) (42) D COUNTER (laskuri)/remain (jäljellä oleva aika) -painike (42) Käyttöönotto E Kanavapaikkojen numeropainikkeet* 1 (13) (43) F - (kymmenluku) -painike (13) (43) G / (Teletext) (teksti-tv) -painike (televisiota varten)* 2 (14) H 2 (äänenvoimakkuus) +/ -painikkeet (televisiota varten) (13) I a Television virtakytkin/television tilan valintapainike (televisiota varten)* 2 (14) J z REC (nauhoitus) -painike (42) (59) K SP (normaalinopeus)/lp (puolinopeus) -painike* 3 (41) L MENU -painike (23) (62) M X (tauko)/m -painike (23) (38) x (pysäytys)/m -painike (23) (38) m (kelaus taaksepäin)/< -painike (23) (38) (57) M (kelaus eteenpäin)/, -painike (23) (38) (57) H (toisto)/ -painike* 1 (23) (38) (57) * 1 Painikkeissa H (toisto), AUDIO MONITOR, numero 5 ja PROG + on nystyt. * 2 vain SLV-SE840D/E ja SE747E * 3 ei saatavana mallille SLV-SE240D jatkuu Osien ja säätimien hakemisto 9

10 N [TV] / [VIDEO] -kaukosäädinkytkin (12) O?/1 (käynnistys/valmiustila) -kytkin (13) (14) (52) P AUDIO MONITOR (äänen tarkkailu) -painike* 1 * 3 (14) (65) Q t TV/VIDEO -painike (13) (17) (42) R CLEAR (asetuksen peruutus) -painike (39) (51) (62) S INPUT SELECT (tuloliitännän valinta) -painike (41) (55) (75) T PROG (ohjelma) +/ -painikkeet* 1 (13) (41) c / C Teksti-tv:n sivunhakupainikkeet (televisiota varten)* 2 (14) U y SLOW (hidastettu toisto) -painike* 4 (57) V 2 (toisto kaksinkertaisella nopeudella) -painike* 4 (57) W./> (indeksihaku) -painikkeet* 3 * 4 (67) X TIMER (ajastin) -painike (50) (54) * 1 Painikkeissa H (toisto), AUDIO MONITOR, numero 5 ja PROG + on nystyt. * 2 vain SLV-SE840D/E ja SE747E * 3 ei saatavana mallille SLV-SE240D * 4 FASTEXT (teksti-tv) -painikkeet (televisiota varten) (vain SLV-SE840D/E ja SE747E) 10 Osien ja säätimien hakemisto

11 Vaihe 1 :Pakkauksen avaaminen Tarkista, että kuvanauhurin pakkauksessa on seuraavat varusteet: Kaukosäädin Käyttöönotto R6 (koko AA) -paristot Antennijohto Huomautus Varusteisiin kuuluva kaukosäädin on tarkoitettu vain tämän videonauhurin käyttämiseen. Tämän ohjekirjan käyttäminen Tässä oppaassa olevat ohjeet on tarkoitettu 10 mallille: SLV-SE840D, SE840E, SE747E, SE740D, SE740E, SX740D, SX740E, SE640D, SE640E ja SE240D. Tarkista mallin nimi kuvanauhurin takapaneelista. Kuvissa näkyy malli SLV-SE840D/E. Erot eri mallien toiminnassa on selvästi ilmaistu tekstissä, esimerkiksi vain SLV-SE840D/E. Tässä ohjekirjassa selostetaan toiminnot yleensä kaukosäädintä käyttäen. Samat toiminnot voi kuitenkin tehdä myös kuvanauhurin painikkeilla, joilla on samat tai samankaltaiset nimet. Pakkauksen avaaminen 11

12 Vaihe 2 :Kaukosäätimen alkuvalmistelut Paristojen asentaminen Aseta kaksi R6 (koko AA) -paristoa paristolokeroon niin, että niiden plus- (+) ja miinusnavat () tulevat oikein päin lokeron sisällä olevien merkintöjen mukaisesti. Aseta lokeroon ensin pariston negatiivinen () pää ja paina paristoa sitten sisään ja alas, kunnes positiivinen pää (+) napsahtaa paikalleen. Kaukosäätimen käyttäminen Tämän kaukosäätimen avulla voi ohjata tätä kuvanauhuria ja Sonytelevisiota. Painikkeet, joilla voi ohjata Sony-televisiota, on merkitty kaukosäätimeen pisteellä ( ). Jos televisiossa olevan kaukosäätimen tunnistimen vieressä ei ole -symbolia, tällä kaukosäätimellä ei voi ohjata televisiota. [TV] / [VIDEO] Kaukosäätimen tunnistin Käytettävä laite Kuvanauhuri Sony-televisio [TV] / [VIDEO] -kytkimen asetus Valitse [VIDEO] ja suuntaa kaukosäädin kuvanauhurissa olevaan kaukosäätimen tunnistimeen Valitse [TV] ja suuntaa kaukosäädin televisiossa olevaan kaukosäätimen tunnistimeen 12 Kaukosäätimen alkuvalmistelut

13 DISPLAY?/1 AUDIO MONITOR t TV/VIDEO Käyttöönotto - / 2 +/ a Kanava-paikkojen numero-painikkeet PROG +// c / C FASTEXT-painikkeet Television ohjauspainikkeet Toiminto Paina Television kytkeminen valmiustilaan?/1 Television ohjelmalähteen valinta: antenni- tai t TV/VIDEO linjatulo Kanavan valinta televisiosta Kanavapaikkojen numeropainikkeet, -, PROG +/ Television äänenvoimakkuuden säätäminen 2 +/ jatkuu Kaukosäätimen alkuvalmistelut 13

14 Toiminto Vaihtaminen televisiokuvaan (teksti-tv pois a (TV) käytöstä)* 1 Vaihtaminen teksti-tv:hen* 1 / (Teletext) Äänen valitseminen* 2 AUDIO MONITOR FASTEXT-teksti-tv:n käyttäminen* 1 FASTEXT-painikkeet Kuvaruutunäytön tuominen näkyviin DISPLAY Teksti-tv-sivun vaihtaminen* 1 c / C Sony-laajakuvatelevision kytkeminen (laajakuva) laajakuvatilaan tai pois laajakuvatilasta (Jos haluat lisätietoja muiden valmistajien laajakuvatelevisioista, katso alla olevaa osaa Muiden televisioiden ohjaaminen kaukosäätimellä (vain SLV-SE840D/E ja SE747E).) Huomautuksia Normaalissa käytössä paristojen pitäisi kestää noin 3 6 kuukautta. Jos et aio käyttää kaukosäädintä pitkään aikaan, poista paristot, jotta niiden mahdollinen vuotaminen ei vahingoita kaukosäädintä. Älä käytä uutta paristoa yhdessä vanhan kanssa. Älä käytä erityyppisiä paristoja yhdessä. Älä jätä kaukosäädintä erittäin kuumaan tai kosteaan tilaan. Älä pudota mitään vierasta esinettä kaukosäätimen koteloon etenkään vaihtaessasi paristoja. Suojaa kaukosäätimen anturi suoralta auringonvalolta ja valaisimilta. Nämä voivat aiheuttaa toimintahäiriöitä. Jotkin painikkeet eivät toimi tiettyjen Sony-televisioiden yhteydessä. * 1 vain SLV-SE840D/E ja SE747E * 2 ei saatavana mallille SLV-SE240D Muiden televisioiden ohjaaminen kaukosäätimellä (vain SLV-SE840D/E ja SE747E) Kaukosäädin on valmiiksi ohjelmoitu ohjaamaan muita kuin Sonytelevisioita. Jos käyttämäsi televisio on mainittu seuraavassa luettelossa, valitse käyttöön vastaava valmistajan koodinumero. 1 2 Paina Aseta kaukosäätimen yläosassa oleva [TV] / [VIDEO] -painike asentoon [TV]. Pidä painike?/1 alhaalla ja anna television koodinumero kanavapaikkojen numeropainikkeilla. Vapauta sitten painike?/1. Tämän jälkeen voit ohjata televisiota seuraavilla painikkeilla:?/1, t TV/VIDEO, kanavapaikkojen numeropainikkeet, - (kymmenluku), PROG +/, 2 +/, a (TV), / (Teletext), FASTEXT-painikkeet, (laajakuva)*, MENU*, M/m/</,* ja *. * Nämä painikkeet eivät toimi kaikkien televisioiden yhteydessä. 14 Kaukosäätimen alkuvalmistelut

15 Ohjattavien televisioiden koodinumerot Jos luettelossa on enemmän kuin yksi koodinumero, syötä ne yksi kerrallaan, kunnes löydät koodin, joka toimii televisiosi kanssa. Jos haluat kytkeä television laajakuvatilaan, katso lisätietoja tämän taulukon alla olevista alaviitteistä. Valmistaja Koodinumero Sony 01* 1, 02 Akai 68 Ferguson 52 Grundig 10* 1, 11* 1 Hitachi 24 JVC 33 Loewe 45 Mivar 09, 70 NEC 66 Valmistaja Panasonic 17* 1, 49 Philips 06* 1, 07* 1, 08* 1 Saba 12, 13 Samsung 22, 23 Sanyo 25 Sharp 29 Telefunken 36 Thomson 43* 2 Toshiba 38 Koodinumero Käyttöönotto Nokia 15, 16, 69* 3 * 1 Kytke laajakuvatila käyttöön tai poista se käytöstä painamalla (laajakuva) - painiketta. * 2 Valitse haluamasi laajakuva painamalla ensin (laajakuva) -painiketta ja sitten painiketta 2 +/. * 3 Paina (laajakuva) -painiketta. Television kuvaruutuun tulee valikko. Valitse haluamasi laajakuva painamalla painiketta M/m/</, ja paina -painiketta. Vihje Jos asetat television koodinumeron oikein, kun television virta on kytkettynä, television virta katkeaa automaattisesti. Huomautuksia Aiemmin määritetty koodinumero poistuu muistista, kun annat uuden koodinumeron. Jos television kaukosäätöjärjestelmä on erilainen kuin kuvanauhurin kaukosäätimeen ohjelmoitu, et voi ohjata televisiota tällä kaukosäätimellä. Kun vaihdat kaukosäätimen paristot, koodinumero voi vaihtua. Aseta haluamasi koodinumero uudelleen aina paristojen vaihtamisen jälkeen. Kaukosäätimen alkuvalmistelut 15

16 Vaihe 3 :Kuvanauhurin liittäminen Jos televisiossa on SCART (EURO-AV) -liitäntä, katso sivua 17. Jos televisiossa ei ole SCART (EURO-AV) -liitäntää Verkkojohto AERIAL IN Antennijohto (vakiovaruste) pistorasiaan : Signaalin kulkusuunta Irrota antennijohto televisiosta ja liitä 1 se kuvanauhurin takapaneelissa olevaan -liitäntään. Liitä kuvanauhurin vakiovarusteisiin 2 sisältyvä antennijohto kuvanauhurissa olevaan -liitäntään ja television antenniliitäntään. 3 Liitä verkkojohto pistorasiaan. Huomautus Jos liität kuvanauhurin televisioon pelkästään antennijohdolla, sinun on viritettävä televisiosta kanava kuvanauhuria varten (katso sivua 20). 16 Kuvanauhurin liittäminen

17 Jos televisiossa on SCART (EURO-AV) -liitäntä LINE-1 (EURO AV) Verkkojohto Käyttöönotto AERIAL IN pistorasiaan SCART (EURO-AV) Antennijohto (vakiovaruste) : Signaalin kulkusuunta SCART-kaapeli (ei sisälly vakiovarusteisiin) 1 Irrota antennijohto televisiosta ja liitä se kuvanauhurin takapaneelissa olevaan -liitäntään. Liitä kuvanauhurin 2 vakiovarusteisiin sisältyvä antennijohto kuvanauhurissa olevaan -liitäntään ja television antenniliitäntään. Liitä lisävarusteena saatava 3 SCART-kaapeli kuvanauhurin LINE-1 (EURO AV) -liitäntään ja television SCART (EURO-AV) -liitäntään. Tämä liitäntätapa parantaa kuvan ja äänen laatua. Aina kun haluat katsoa kuvanauhurista tulevaa kuvaa, tuo VIDEO-ilmaisin näyttöön painamalla painiketta t TV/VIDEO. 4 Liitä verkkojohto pistorasiaan. jatkuu Kuvanauhurin liittäminen 17

18 Tietoja SMARTLINK-toiminnoista (ei saatavana mallille SLV- SE640D/E ja SE240D) Jos tähän laitteeseen liitettävä televisio on yhteensopiva järjestelmien SMARTLINK, MEGALOGIC* 1, EASYLINK* 2, Q- Link* 3, EURO VIEW LINK* 4 tai T-V LINK* 5 kanssa, tämä kuvanauhuri käynnistää SMARTLINK-toiminnon automaattisesti, kun olet ensin toiminut edellisellä sivulla kuvattujen vaiheiden mukaisesti ( -ilmaisin tulee kuvanauhurin näyttöön, kun kytket televisioon virran). Voit käyttää seuraavia SMARTLINK-toimintoja: Suora nauhoitus televisiosta Voit helposti nauhoittaa katsomasi televisio-ohjelman, kun kuvanauhuriin on kytketty virta. Jos haluat lisätietoja, katso Televisiosta katsottavan ohjelman nauhoittaminen (suora nauhoitus televisiosta) (ei saatavana mallille SLV-SE640D/E ja SE240D) sivulla 44. Toisto yhdellä painikkeella Voit aloittaa toiston yhdellä painikkeella kytkemättä televisioon virtaa. Jos haluat lisätietoja, katso Toiston aloittaminen automaattisesti yhdellä painikkeella (toisto yhdellä painikkeella) (ei saatavana mallille SLV-SE640D/E ja SE240D) sivulla 40. Valikko yhdellä painikkeella Kun kameranauhuriin on kytketty virta, voit kytkeä virran televisioon, asettaa television videokanavalle ja tuoda kuvaruutunäytön näkyviin automaattisesti painamalla kaukosäätimen MENU-painiketta. Ajastin yhdellä painikkeella Kun kameranauhuriin on kytketty virta, voit kytkeä virran televisioon, asettaa television videokanavalle ja tuoda ajastinnauhoitusvalikon (AJASTIN OHJELM. - tai SHOWVIEW-valikon) näkyviin automaattisesti painamalla kaukosäätimen TIMER -painiketta. Voit valita näkyviin tulevan ajastinnauhoitusvalikon valitsemalla HELPPÄYTTÖ-valikosta AJASTUSTAPA (katso sivua 72). NexTView Download Voit helposti asettaa ajastinnauhoituksen käyttämällä television NexTView Download -toimintoa. Katso lisätietoja televisiosi käyttöohjeesta. * 1 MEGALOGIC on Grundig Corporationin rekisteröity tavaramerkki. * 2 EASYLINK on Philips Corporationin tavaramerkki. * 3 Q-Link on Panasonic Corporationin tavaramerkki. * 4 EURO VIEW LINK on Toshiba Corporationin tavaramerkki. * 5 T-V LINK on JVC Corporationin tavaramerkki. Huomautus Kaikki televisiot eivät ole yhteensopivia edellä mainittujen toimintojen kanssa. 18 Kuvanauhurin liittäminen

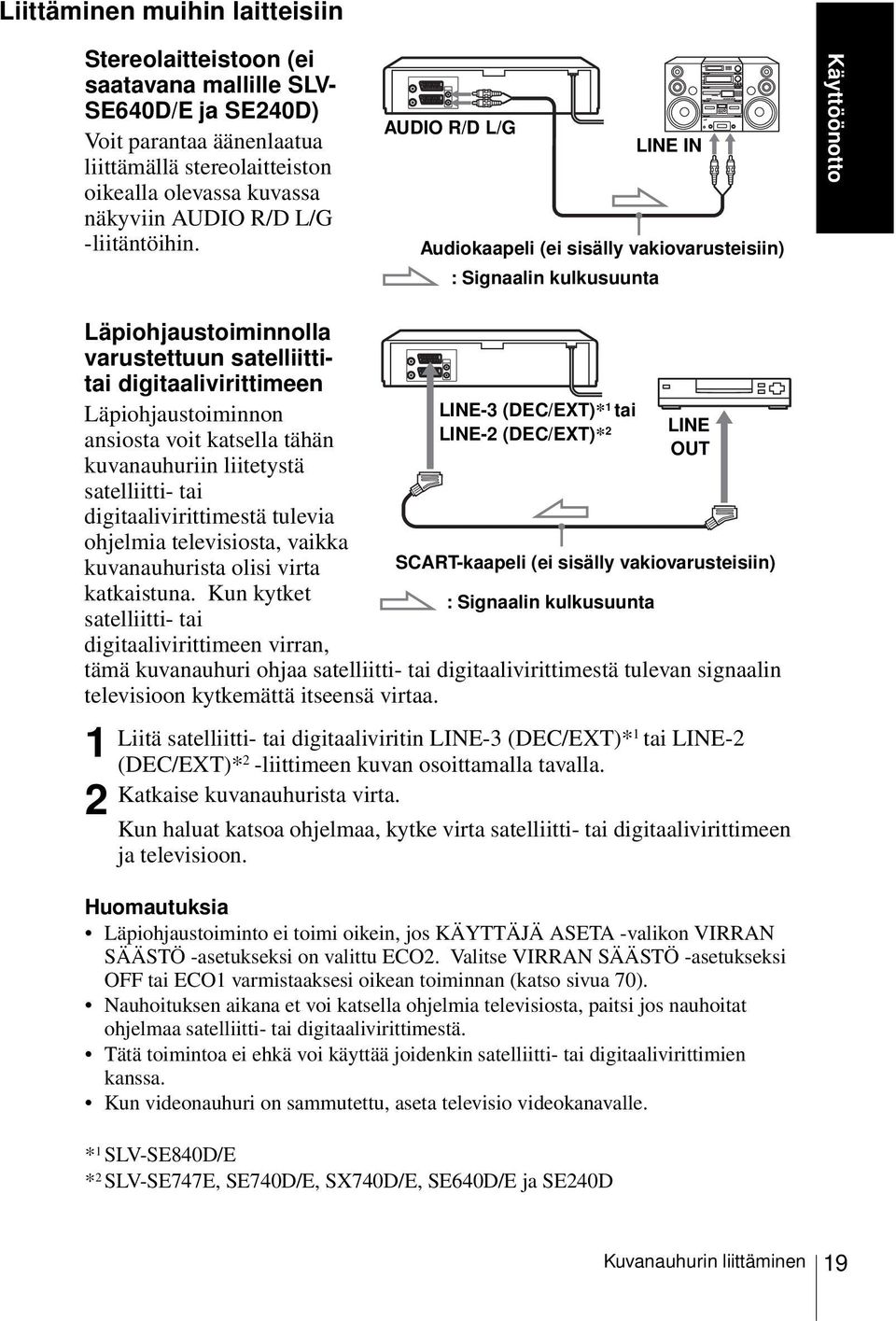

19 Liittäminen muihin laitteisiin Stereolaitteistoon (ei saatavana mallille SLV- SE640D/E ja SE240D) Voit parantaa äänenlaatua liittämällä stereolaitteiston oikealla olevassa kuvassa näkyviin AUDIO R/D L/G -liitäntöihin. AUDIO R/D L/G LINE IN Audiokaapeli (ei sisälly vakiovarusteisiin) : Signaalin kulkusuunta Käyttöönotto Läpiohjaustoiminnolla varustettuun satelliittitai digitaalivirittimeen Läpiohjaustoiminnon ansiosta voit katsella tähän kuvanauhuriin liitetystä satelliitti- tai digitaalivirittimestä tulevia ohjelmia televisiosta, vaikka kuvanauhurista olisi virta katkaistuna. Kun kytket satelliitti- tai digitaalivirittimeen virran, tämä kuvanauhuri ohjaa satelliitti- tai digitaalivirittimestä tulevan signaalin televisioon kytkemättä itseensä virtaa. 1 Liitä satelliitti- tai digitaaliviritin LINE-3 (DEC/EXT)*1 tai LINE-2 2 LINE-3 (DEC/EXT)* 1 tai LINE-2 (DEC/EXT)* 2 SCART-kaapeli (ei sisälly vakiovarusteisiin) : Signaalin kulkusuunta (DEC/EXT)* 2 -liittimeen kuvan osoittamalla tavalla. Katkaise kuvanauhurista virta. Kun haluat katsoa ohjelmaa, kytke virta satelliitti- tai digitaalivirittimeen ja televisioon. Huomautuksia Läpiohjaustoiminto ei toimi oikein, jos KÄYTTÄJÄ ASETA -valikon VIRRAN SÄÄSTÖ -asetukseksi on valittu ECO2. Valitse VIRRAN SÄÄSTÖ -asetukseksi OFF tai ECO1 varmistaaksesi oikean toiminnan (katso sivua 70). Nauhoituksen aikana et voi katsella ohjelmia televisiosta, paitsi jos nauhoitat ohjelmaa satelliitti- tai digitaalivirittimestä. Tätä toimintoa ei ehkä voi käyttää joidenkin satelliitti- tai digitaalivirittimien kanssa. Kun videonauhuri on sammutettu, aseta televisio videokanavalle. * 1 SLV-SE840D/E * 2 SLV-SE747E, SE740D/E, SX740D/E, SE640D/E ja SE240D LINE OUT Kuvanauhurin liittäminen 19

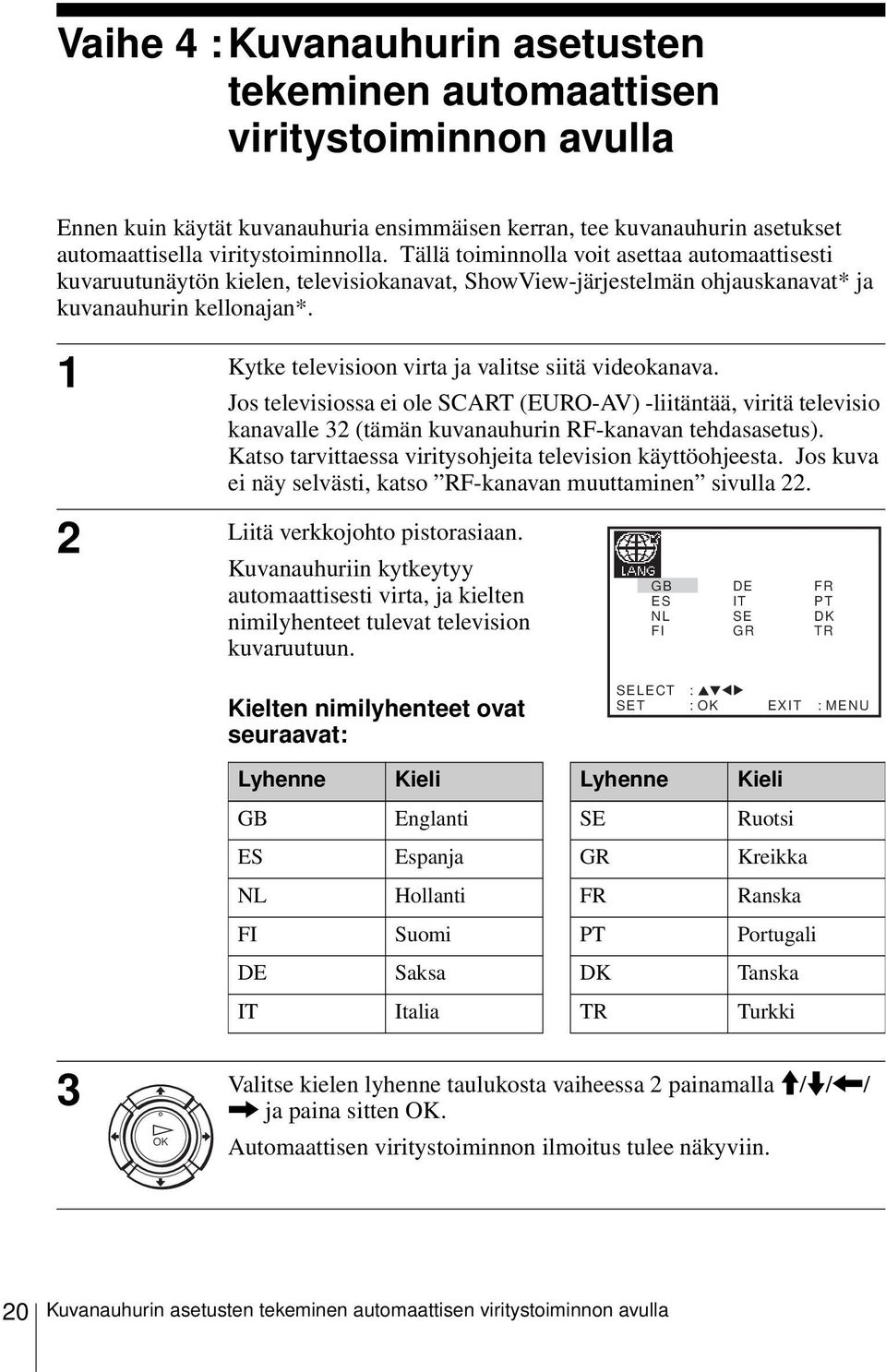

20 Vaihe 4 :Kuvanauhurin asetusten tekeminen automaattisen viritystoiminnon avulla Ennen kuin käytät kuvanauhuria ensimmäisen kerran, tee kuvanauhurin asetukset automaattisella viritystoiminnolla. Tällä toiminnolla voit asettaa automaattisesti kuvaruutunäytön kielen, televisiokanavat, ShowView-järjestelmän ohjauskanavat* ja kuvanauhurin kellonajan*. 1 Kytke televisioon virta ja valitse siitä videokanava. Jos televisiossa ei ole SCART (EURO-AV) -liitäntää, viritä televisio kanavalle 32 (tämän kuvanauhurin RF-kanavan tehdasasetus). Katso tarvittaessa viritysohjeita television käyttöohjeesta. Jos kuva ei näy selvästi, katso RF-kanavan muuttaminen sivulla Liitä verkkojohto pistorasiaan. Kuvanauhuriin kytkeytyy automaattisesti virta, ja kielten nimilyhenteet tulevat television kuvaruutuun. GB ES NL FI DE IT SE GR FR PT DK TR Kielten nimilyhenteet ovat seuraavat: SELECT SET : : EXIT : MENU Lyhenne Kieli Lyhenne Kieli GB Englanti SE Ruotsi ES Espanja GR Kreikka NL Hollanti FR Ranska FI Suomi PT Portugali DE Saksa DK Tanska IT Italia TR Turkki Valitse kielen lyhenne taulukosta vaiheessa 2 painamalla M/m/</ 3, ja paina sitten. Automaattisen viritystoiminnon ilmoitus tulee näkyviin. 20 Kuvanauhurin asetusten tekeminen automaattisen viritystoiminnon avulla

21 Paina. 4 MAA VALITSE -valikko* tulee näkyviin. Maista käytettävät lyhennykset ovat: A B DK FIN D NL VALITSE ASETA MAA VALITSE I N P E S CH : : TR GR HU PL CZ MUUT LOPETA : MENU Käyttöönotto Lyhenne Maa Lyhenne Maa A Itävalta E Espanja B Belgia S Ruotsi DK Tanska CH Sveitsi FIN Suomi TR Turkki D Saksa GR Kreikka NL Alankomaat HU Unkari I Italia PL Puola N Norja CZ Tsekinmaa P Portugali Mallille SLV-SE840D/E, 5 SE747E, SE740D/E, SX740D/E ja SE240D AUTOMAATTINEN ASETUS Valitse maan lyhenne taulukosta ODOTA vaiheessa 4 painamalla M/m/</, 40% ja paina sitten. Jos maasi tunnus ei ole luettelossa, LOPETA : MENU valitse MUUT. Kuvanauhuri alkaa hakea kaikkia vastaanotettavia kanavia ja esivirittää ne (paikallisen alueen mukaiseen järjestykseen). Jos haluat muuttaa kanavien järjestystä tai ohittaa tarpeettomat kanavapaikat, katso Kanavapaikkojen muuttaminen tai poistaminen käytöstä sivulla 30. Kun kaikki kanavat on haettu tai siirretty, näkyviin tulee nykyinen kellonaika, jos jokin kanava lähettää aikasignaalia. Jos kellonaikaa ei tule näkyviin, aseta aika manuaalisesti. Katso Kellonajan asettaminen sivulla 23. Mallille SLV-SE640D/E Kellonajan asetusvalikko näkyy. Katso Kellonajan asettaminen sivulla 23. jatkuu Kuvanauhurin asetusten tekeminen automaattisen viritystoiminnon avulla 21

22 Automaattisen viritystoiminnon keskeyttäminen Paina MENU. RF-kanavan muuttaminen Jos kuva ei näy selvästi television kuvaruudussa, muuta RF-kanavaa kuvanauhurista ja televisiosta. Valitse valikosta ASENNUS, korosta sitten kohta KUVAN. LÄHTÖKAN. painamalla M/m ja paina,. Valitse RFkanava painamalla M/m -painikkeita. Viritä sitten televisio uudelle RFkanavalle niin, että kuvaruutuun tulee selkeä kuva. Vihje Jos haluat vaihtaa kuvaruutunäytön kieleksi jonkin muun kielen kuin sen, joka on esiasetettu automaattisella viritystoiminnolla, katso sivua 26. Huomautuksia Aina kun käytät automaattista viritystoimintoa, jotkin asetukset (esimerkiksi ShowView* ja ajastin) nollautuvat. Jos näin käy, sinun on valittava näiden toimintojen asetukset uudelleen. Automaattinen esiviritys käynnistyy automaattisesti vain, kun kytket virtajohdon kuvanauhuriin ensimmäistä kertaa ostamisen jälkeen. Automaattisen viritystoiminnon käytön jälkeen kielten nimilyhenteet eivät tule näkyviin automaattisesti, kun liität verkkojohdon uudelleen. Jos haluat käyttää automaattista viritystoimintoa uudelleen, paina MENU-painiketta, korosta kohta ASENNUS painamalla M/m/</, ja paina. Korosta kohta AUTOMAATTINEN ASETUS painamalla M/m ja toista kaikki vaiheet alkaen vaiheesta 4. Automaattinen esiviritys voidaan tehdä painamalla kuvanauhurin x (pysäytys) -painiketta jatkuvasti 5 sekunnin ajan tai enemmän, kun kuvanauhurissa ei ole kasettia. * ei saatavana mallille SLV-SE640D/E 22 Kuvanauhurin asetusten tekeminen automaattisen viritystoiminnon avulla

23 Kellonajan asettaminen Sinun on asetettava kellonaika ja päivämäärä kuvanauhuriin, jotta voit käyttää ajastintoimintoja oikein. Automaattinen kellonajan asetustoiminto* toimii ainoastaan silloin, kun jokin alueella lähettävä asema lähettää aikasignaalia. Käyttöönotto Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Paina MENU, korosta kohta 1 MENU KELLO ASETA painamalla M/m/ </, ja paina. 1 2 : / TAM / TO AUTOM. KELLO : ON VALITSE POIS : : ASETA : LOPETA : MENU 2 Aseta tunnit painamalla M/m. 18 : 00 1 / TAM / TO AUTOM. KELLO : ON VALITSE : POIS : ASETA : LOPETA : MENU 3 Valitse minuutit painamalla, ja aseta minuutit painamalla M/m. 18 : 30 1 / TAM / TO AUTOM. KELLO : ON VALITSE : POIS : ASETA : LOPETA : MENU jatkuu Kellonajan asettaminen 23

24 Aseta päivä, kuukausi ja vuosi 4 peräkkäin valitsemalla asetettava kohde painamalla, ja valitse numerot painamalla M/m. Paina sitten,. Viikonpäivän asetus on automaattista. 18 : / SYY / TI AUTOM. KELLO : ON VALITSE : ASETA : POIS : LOPETA : MENU Valitse automaattisen kellonajan 5 asetustoiminnon asetukseksi ON painamalla M/m*. Kuvanauhuri asettaa kellonajan automaattisesti kanavapaikkoihin PR 1PR 5 viritettyjen kanavien lähettämän aikasignaalin avulla. Jos et tarvitse automaattista kellonajan asetusta, valitse OFF. 18 : / SYY / TI AUTOM. KELLO : ON VALITSE : ASETA : POIS : LOPETA : MENU Poistu valikosta painamalla MENU. 6 MENU Vihjeitä Jos olet asettanut AUTOM. KELLO* -kohdan asetukseksi ON, automaattinen kellonajan asetus aktivoituu aina, kun kuvanauhurista katkaistaan virta. Kuvanauhuri asettaa ajan automaattisesti kanavan lähettämän aikasignaalin mukaan. Jos haluat asettamisen aikana muuttaa numeroita, palaa muutettavaan kohtaan painamalla < ja valitse numerot painamalla M/m. * ei saatavana mallille SLV-SE640D/E 24 Kellonajan asettaminen

25 Esiviritettyjen televisiokanavien tietojen siirtäminen (ei saatavana mallille SLV-SE640D/E ja SE240D) Voit siirtää esiviritettyjen televisiokanavien tiedot kuvanauhurille ja virittää kuvanauhurin näiden tietojen perusteella käyttämällä SMARTLINK-yhteyttä. Käyttöönotto Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Paina MENU, korosta kohta 1 MENU ASENNUS painamalla M/m/</, ja paina. AUTOMAATTINEN ASETUS MANUAAL. ASENNUS SMARTLINK KUVAN. LÄHTÖKAN. : 3 2 VALITSE : ASETA : POIS : LOPETA : MENU 2 Korosta kohta SMARTLINK painamalla M/m ja paina,. SMARTLINK TV-KANAVIEN LATAUS SUORA TV-NAUHOITUS : ON VALITSE POIS : ASETA : : LOPETA : MENU Korosta kohta TV-KANAVIEN 3 LATAUS painamalla M/m ja paina,. Paina, uudelleen. Esiviritettyjen kanavien siirtotoiminto käynnistyy ja ilmaisin vilkkuu näytössä siirron aikana. POIS TV-KANAVIEN LATAUS ODOTA : 40% LOPETA : MENU Esiviritettyjen televisiokanavien tietojen siirtäminen (ei saatavana mallille SLV-SE640D/E ja SE240D) 25

26 Kielen valitseminen Voit vaihtaa kuvaruutunäytön kieleksi jonkin muun kielen kuin sen, jonka valitsit automaattisella viritystoiminnolla. Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Paina MENU, korosta kohta 1 MENU KIELEN VALINTA ASETA painamalla M/m/</, ja paina. GB ES NL FI DE IT SE GR FR PT DK TR VALITSE ASETA : : LOPETA : MENU 2 Korosta haluamasi kielen nimilyhenne sivulla 20 olevan taulukon mukaan painamalla M/m/</, ja paina. 26 Kielen valitseminen

27 Kanavien esiviritys Jos automaattinen viritystoiminto ei esivirittänyt kaikkia kanavia, voit esivirittää ne manuaalisesti. Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Käyttöönotto Paina MENU, korosta kohta 1 MENU ASENNUS painamalla M/m/</, ja paina. AUTOMAATTINEN ASETUS MANUAAL. ASENNUS SMARTLINK KUVAN. LÄHTÖKAN. : 3 2 VALITSE : ASETA : POIS : LOPETA : MENU Korosta kohta MANUAAL. 2 ASENNUS painamalla M/m ja paina,. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF L MN OFF C D E OFF I J K OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU Korosta painiketta M/m painamalla 3 sen kanavapaikan rivi, jonka haluat esivirittää, ja paina sitten,. Saat kanavapaikat 680 näkyviin painamalla M/m toistuvasti. MANUAALINEN VIRITYS PR : 5 KA : MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU jatkuu Kanavien esiviritys 27

28 4 Paina </, toistuvasti, kunnes haluamasi kanava tulee näyttöön. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU 5 Korosta kohta NIMI painamalla M/ m ja paina,. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU Syötä kanavan nimi. 6 1 Valitse merkki painamalla M/m. Joka kerta kun painat painiketta M, merkki muuttuu seuraavasti: A t B t t Z t 0 t 1 t t 9 t A MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : O VALITSE : ASETA : POIS : LOPETA : MENU 2 Siirry seuraavan merkin kohdalle painamalla,. Seuraavan merkin paikka alkaa vilkkua. Jos haluat korjata merkin, paina </,, kunnes haluamasi merkki vilkkuu, ja aseta se uudelleen. Kanavan nimessä voi olla enintään 4 merkkiä. Vahvista kanavan nimi painamalla. 7 Poistu valikosta painamalla MENU. 8 MENU 28 Kanavien esiviritys

29 Jos kuva ei ole selkeä Jos kuva ei ole selkeä, voit käyttää manuaalista hienoviritystoimintoa (MHV). Kun olet suorittanut vaiheen 4, valitse MHV painamalla painiketta M/m. Paina painiketta </,, kunnes kuva on selkeä. Poistu sitten valikosta painamalla painiketta MENU. Vihjeitä Jos haluat asettaa kanavapaikan dekooderia varten, katso Maksu-TV-/Canal Plus -dekooderin asetusten valitseminen sivulla 35. Kuvanauhurin on vastaanotettava kanavatiedot, jotta kanavanimet näkyisivät automaattisesti.* Käyttöönotto Huomautus Kun säädät MHV-asetusta, vastaanotettavan kuvan aiheuttamat häiriöt voivat huonontaa valikon luettavuutta. * ei saatavana mallille SLV-SE640D/E Kanavien esiviritys 29

30 Kanavapaikkojen muuttaminen tai poistaminen käytöstä Kun olet virittänyt kanavat, voit muuttaa kanavapaikkoja haluamallasi tavalla. Jos joillakin kanavapaikoilla ei ole mitään kanavaa tai niissä on tarpeeton kanava, voit ohittaa ne. Voit myös muuttaa kanavien nimiä. Jos kanavien nimiä ei näy, voit syöttää ne manuaalisesti. Kanavapaikan siirtäminen Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Paina MENU, korosta kohta 1 MENU ASENNUS painamalla M/m/</, ja paina. AUTOMAATTINEN ASETUS MANUAAL. ASENNUS SMARTLINK KUVAN. LÄHTÖKAN. : 3 2 VALITSE : ASETA : POIS : LOPETA : MENU Korosta kohta MANUAAL. 2 ASENNUS painamalla M/m ja paina,. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF L MN OFF C D E OFF I J K OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU Korosta painiketta M/m painamalla 3 sen kanavapaikan rivi, jonka paikkaa haluat vaihtaa. Saat kanavapaikat 680 näkyviin painamalla M/m toistuvasti. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF L MN OFF C D E OFF I J K OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU 30 Kanavapaikkojen muuttaminen tai poistaminen käytöstä

31 Paina ja siirry sitten haluamasi 4 kanavapaikan kohdalle painamalla M/m. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF C D E I J K L MN OFF OFF OFF KANAVANVAIHTO : LOPETA : MENU Käyttöönotto 5 Vahvista asetus painamalla. 6 Voit vaihtaa muiden kanavien paikkaa toistamalla vaiheita 35. Poistu valikosta painamalla MENU. 7 MENU Tarpeettomien kanavapaikkojen poistaminen käytöstä Kun olet virittänyt kanavat, voit poistaa tarpeettomat kanavapaikat käytöstä. Kuvanauhuri ohittaa käytöstä poistetut kanavapaikat, kun painat painikkeita PROG +/. Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Paina MENU, korosta kohta 1 MENU ASENNUS painamalla M/m/</, ja paina. AUTOMAATTINEN ASETUS MANUAAL. ASENNUS SMARTLINK KUVAN. LÄHTÖKAN. : 3 2 VALITSE : ASETA : POIS : LOPETA : MENU jatkuu Kanavapaikkojen muuttaminen tai poistaminen käytöstä 31

32 Korosta kohta MANUAAL. 2 ASENNUS painamalla M/m ja paina,. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF L MN OFF C D E OFF I J K OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU Korosta käytöstä poistettavan 3 kanavapaikan rivi painamalla M/m. Saat kanavapaikat 680 näkyviin painamalla M/m toistuvasti. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF L MN OFF C D E OFF I J K OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU Paina CLEAR. 4 CLEAR Valitsemasi rivi tyhjenee, kuten oikealla on esitetty. PR TV-KANAVATAULUKKO KA NIMI DEK A A B OFF C D E I J K OFF OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA: MENU Voit poistaa käytöstä lisää kanavapaikkoja toistamalla vaiheita 3 ja 5 4. Poistu valikosta painamalla MENU. 6 MENU Huomautus Varmista, että valitset oikein sen kanavapaikan, jonka haluat poistaa käytöstä. Jos poistat käytöstä vahingossa väärän kanavapaikan, sinun on palautettava kyseinen kanava manuaalisesti. 32 Kanavapaikkojen muuttaminen tai poistaminen käytöstä

33 Kanavan nimen muuttaminen Voit muuttaa kanavien nimiä tai syöttää ne (enintään 4 merkkiä). Kuvanauhurin on vastaanotettava kanavatietoja, jotta kanavien nimet näkyisivät automaattisesti.* * ei saatavana mallille SLV-SE640D/E Ennen aloittamista Kytke virta kuvanauhuriin ja televisioon. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Käyttöönotto Paina MENU, korosta kohta 1 MENU ASENNUS painamalla M/m/</, ja paina. AUTOMAATTINEN ASETUS MANUAAL. ASENNUS SMARTLINK KUVAN. LÄHTÖKAN. : 3 2 VALITSE : ASETA : POIS : LOPETA : MENU Korosta kohta MANUAAL. 2 ASENNUS painamalla M/m ja paina,. PR TV-KANAVATAULUKKO KA NIMI A A B L MN C D E I J K DEK OFF OFF OFF OFF OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU Korosta painiketta M/m painamalla 3 sen kanavapaikan rivi, jonka nimeä haluat muuttaa, ja paina sitten,. Saat kanavapaikat 680 näkyviin painamalla M/m toistuvasti. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU 4 Korosta kohta NIMI painamalla M/ m ja paina,. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU jatkuu Kanavapaikkojen muuttaminen tai poistaminen käytöstä 33

34 Syötä kanavan nimi. 5 1 Valitse merkki painamalla M/m. Joka kerta kun painat painiketta M, merkki muuttuu seuraavasti: A t B t t Z t 0 t 1 t t 9 t A 2 Siirry seuraavan merkin kohdalle painamalla,. Seuraavan merkin paikka alkaa vilkkua. Jos haluat korjata merkin, paina </,, kunnes haluamasi merkki vilkkuu, ja aseta se uudelleen. Kanavan nimessä voi olla enintään 4 merkkiä. 6 Vahvista uusi nimi painamalla. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : O VALITSE : ASETA : POIS : LOPETA : MENU Poistu valikosta painamalla MENU. 7 MENU 34 Kanavapaikkojen muuttaminen tai poistaminen käytöstä

35 Maksu-TV-/Canal Plus -dekooderin asetusten valitseminen Voit katsella tai nauhoittaa maksu-tv-/canal Plus -ohjelmia, jos liität kuvanauhuriin dekooderin eli salauksenpurkulaitteen (ei sisälly vakiovarusteisiin). Käyttöönotto Dekooderin liittäminen SCART-kaapeli (ei sisälly vakiovarusteisiin) Maksu-TV-/Canal Plus -dekooderi LINE-3 (DEC/EXT)* 1 tai LINE-2 (DEC/EXT)* 2 SCART (EURO-AV) LINE-1 (EURO AV) AERIAL IN SCART (EURO-AV) Antennijohto (vakiovaruste) SCART-kaapeli (ei sisälly vakiovarusteisiin) : Signaalin kulkusuunta Maksu-TV-/Canal Plus -kanavien viritys Voit katsella tai nauhoittaa maksu-tv-/canal Plus -ohjelmia sen jälkeen, kun olet virittänyt kuvanauhurisi kanavien vastaanottoa varten kuvaruutunäytön avulla. Noudata seuraavia ohjeita, jotta virität kanavat oikein. Ennen aloittamista Kytke virta kuvanauhuriin, televisioon ja dekooderiin. Valitse televisiosta videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. jatkuu Maksu-TV-/Canal Plus -dekooderin asetusten valitseminen 35

36 Paina MENU, korosta kohta 1 MENU ASENNUS painamalla M/m/</, ja paina. AUTOMAATTINEN ASETUS MANUAAL. ASENNUS SMARTLINK KUVAN. LÄHTÖKAN. : 3 2 VALITSE : ASETA : POIS : LOPETA : MENU Korosta kohta MANUAAL. 2 ASENNUS painamalla M/m ja paina,. PR TV-KANAVATAULUKKO KA NIMI A A B L MN C D E I J K DEK OFF OFF OFF OFF OFF KANAVANVAIHTO : POISTA : CLEAR LOPETA : MENU Korosta painiketta M/m painamalla 3 sen kanavapaikan rivi, jonka haluat valita dekooderia varten, ja paina sitten,. Saat kanavapaikat 6 80 näkyviin painamalla M/m toistuvasti. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU 4 Korosta kohta DEK painamalla M/ m. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : OFF NIMI : VALITSE : ASETA : POIS : LOPETA : MENU 5 Valitse DEK-asetukseksi ON painamalla, ja paina sitten. MANUAALINEN VIRITYS PR : 5 KA : 033 MHV : DEK : ON NIMI : VALITSE : ASETA : POIS : LOPETA : MENU 36 Maksu-TV-/Canal Plus -dekooderin asetusten valitseminen

37 Poistu valikosta painamalla MENU. 6 MENU Huomautuksia Jos haluat nähdä tekstityksen katsellessasi maksu-tv-/canal Plus -ohjelmia, liitä dekooderi ja kuvanauhuri sekä kuvanauhuri ja televisio toisiinsa 21-nastaisella SCART-kaapelilla, joka on yhteensopiva RGB-signaalien kanssa. Et voi nauhoittaa tekstitystä kuvanauhurilla. Jos katsot maksu-tv-/canal Plus -ohjelmia television RFU-tuloliitännän kautta, paina t TV/VIDEO, kunnes näytössä näkyy VIDEO-ilmaisin. Käyttöönotto * 1 SLV-SE840D/E * 2 SLV-SE747E, SE740D/E, SX740D/E, SE640D/E ja SE240D Maksu-TV-/Canal Plus -dekooderin asetusten valitseminen 37

38 Perustoiminnot Nauhan toistaminen Ennen aloittamista... Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. 1 Kytke televisioon virta ja valitse siitä videokanava. Aseta kuvanauhuriin nauha. 2 Kuvanauhuri käynnistyy ja aloittaa automaattisesti nauhan toiston, jos kuvanauhuriin asettamastasi nauhasta on poistettu suojakieleke. Paina H (toisto). 3 Kun nauha päättyy, laite kelaa sen automaattisesti alkuun. Lisätoimintoja Toiminto Toiston pysäytys Toiston kytkeminen taukotilaan Toiston jatkaminen tauon jälkeen Nauhan pikakelaus eteenpäin Nauhan pikakelaus taaksepäin Nauhan poistaminen nauhurista Toimi näin Paina x (pysäytys) Paina X (tauko) Paina X (tauko) tai H (toisto) Paina M (kelaus eteenpäin) nauhurin ollessa pysäytettynä Paina m (kelaus taaksepäin) nauhurin ollessa pysäytettynä Paina Z (kasetin poisto) 38 Nauhan toistaminen

39 Kuvanauhurin toistopyörän käyttäminen Toistopyörällä voit tehdä seuraavia valintoja. Toistopyörä Toiminto Toiston jatkaminen tauon jälkeen Toimi näin Paina H (toisto) Nauhan pikakelaus eteenpäin Nauhan pikakelaus taaksepäin Käännä toistopyörää nopeasti oikealle (M (kelaus eteenpäin)) ja vapauta se nauhurin ollessa pysäytettynä Käännä toistopyörää nopeasti vasemmalle (m (kelaus taaksepäin)) ja vapauta se nauhurin ollessa pysäytettynä Perustoiminnot Huomautus Älä käännä toistopyörää väkisin. Tämä voi vioittaa toistopyörää. Aikalaskurin käyttäminen Paina CLEAR siinä nauhan kohdassa, jonka haluat hakea myöhemmin. Näytössä näkyvä laskuri nollautuu lukemaan 0:00:00 tai 00:00. Voit etsiä kyseisen kohdan myöhemmin laskurin avulla. SE840D/E, SE747E, SE740D/E, SX740D/E SE640D/E, SE240D Tunti Minuutti Sekunti Tunti Minuutti Saat laskurin lukeman television kuvaruutuun painamalla DISPLAY. jatkuu Nauhan toistaminen 39

40 Huomautuksia Aina kun asetat laitteeseen uuden nauhan, laskurin lukemaksi palautuu 0:00:00 tai 00:00. Laskurin lukema ei muutu nauhan nauhoittamattomien kohtien aikana. Kun toistat NTSC-värijärjestelmässä nauhoitettua nauhaa, käyttämäsi television mukaan voi tapahtua jokin seuraavista: kuva muuttuu mustavalkoiseksi. kuva värisee. television kuvaruudussa ei näy kuvaa. television kuvaruudussa näkyy mustia vaakajuovia. värikylläisyys suurenee tai pienenee. LP-muodolla nauhoitettuja kasetteja ei voi toistaa mallilla SLV-SE240D. Kun teet valikkoasetuksia television kuvaruudussa, kaukosäätimen toistonäppäimet eivät toimi. Toiston aloittaminen automaattisesti yhdellä painikkeella (toisto yhdellä painikkeella) (ei saatavana mallille SLV-SE640D/E ja SE240D) Jos käytät SMARTLINK-yhteyttä, voit kytkeä virran televisioon, asettaa television videokanavalle ja käynnistää toiston automaattisesti yhdellä painikkeella. 1 2 Aseta kuvanauhuriin kasetti. Kuvanauhuriin kytkeytyy virta automaattisesti. Jos kuvanauhuriin asettamasi kasetin suojakieleke on poistettu, televisioon kytkeytyy virta ja se kytkeytyy videokanavalle. Toisto alkaa automaattisesti. Paina H (toisto). Televisioon kytkeytyy virta, ja se kytkeytyy automaattisesti videokanavalle. Toisto alkaa. Vihje Jos kuvanauhurissa on jo valmiiksi kasetti, kytke ensin virta kuvanauhuriin painamalla?/1. Kun painat H (toisto), televisioon kytkeytyy virta, televisio asettuu videokanavalle ja toisto alkaa automaattisesti. Huomautus Kun käytät toisto yhdellä painikkeella -toimintoa, jätä televisio toimintaan tai valmiustilaan. 40 Nauhan toistaminen

41 Televisio-ohjelmien nauhoittaminen Ennen aloittamista... Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Kytke televisioon virta ja valitse siitä videokanava. 1 Jos haluat nauhoittaa dekooderista, kytke virta dekooderiin. Jos televisiossa ei ole kuvaa tai ääntä, tuo VIDEO-ilmaisin näyttöön painamalla kaukosäätimen t TV/VIDEO-painiketta. 2 Aseta kuvanauhuriin kasetti, jonka suojakieleke on paikallaan. PROG Kun haluat nauhoittaa normaalilta kanavalta, paina PROG +/ 3 -painiketta, kunnes haluamasi ohjelman numero tai kanavan nimi näkyy näyttöikkunassa. Perustoiminnot INPUT SELECT Kun haluat äänittää dekooderilta tai muulta yhteen tai useampaan LINE-tuloon liitetyltä lähteeltä, paina INPUT SELECT, kunnes liitetty linja näkyy näytössä. Valitse SP/LP-painiketta painamalla nauhanopeudeksi 4 SP / LP normaalinopeus (SP) tai puolinopeus (LP)*. LP (Long Play, puolinopeus) -nopeudella nauhan toistoaika on kaksi kertaa niin pitkä kuin SP-nopeudella. Kuvan ja äänen laatu on kuitenkin parempi, kun käytät SP (Standard Play, normaali nopeus) -nopeutta. jatkuu Televisio-ohjelmien nauhoittaminen 41

42 5 REC Aloita nauhoitus painamalla z REC. Nauhoitusilmaisin syttyy näyttöön. SE840D/E, SE747E, SE740D/E, SX740D/E Nauhoitusilmaisin SE640D/E, SE240D Nauhoitusilmaisin Nauhoituksen pysäyttäminen Paina x (pysäytys). Jäljellä olevan ajan tarkistaminen Paina DISPLAY kaksi kertaa. Kun näyttö on toiminnassa, voit tarkistaa jäljellä olevan ajan painamalla COUNTER/REMAIN. Aikalaskuri ja jäljellä oleva aika tulevat näyttöön vuorotellen aina, kun painat COUNTER/ REMAIN. 0:00:22 Aikalaskuri JÄLJ. 1:46 Jäljellä oleva aika Jotta jäljellä olevan ajan näyttö toimii tarkasti, valitse KÄYTTÄJÄ ASETA -valikon NAUHAN VALITSE -kohdan asetus käyttämäsi nauhan tyypin mukaan (katso sivua 71). Toisen televisio-ohjelman katsominen nauhoituksen aikana 1 2 Poista VIDEO-ilmaisin näytöstä painamalla t TV/VIDEO. Valitse televisiosta toinen kanavapaikka. 42 Televisio-ohjelmien nauhoittaminen

43 Nauhoitteen suojaaminen Voit estää nauhoituksen tahattoman poistamisen nauhalta poistamalla kasetin suojakielekkeen kuvassa esitetyllä tavalla. Jos haluat nauhoittaa nauhalle uudelleen, peitä suojakielekkeen paljastama kolo teipillä. suojakieleke Vihjeitä Voit valita kanavapaikan kaukosäätimessä olevilla kanavapaikkojen numeropainikkeilla. Voit valita kaksinumeroisia lukuja painamalla -/-- (kymmenlukujen painike) ja sen jälkeen kanavapaikkojen numeropainikkeita. Jos olet liittänyt lisälaitteen LINE-liitäntään, voit valita sen ohjelmalähteeksi painamalla painikkeita INPUT SELECT tai PROG +/. Television kuvaruutuun tulevat DISPLAY -tiedot sisältävät tietoja nauhasta, mutta tiedot eivät tallennu nauhalle. Jos et halua katsella televisiota nauhoituksen aikana, voit katkaista televisiosta virran. Kun käytät dekooderia, muista jättää siihen virta kytketyksi. Perustoiminnot Huomautuksia DISPLAY -tiedot eivät tule näkyviin pysäytyskuvan (tauko) tai hidastetun toiston aikana. Jos samalle nauhalle on nauhoitettu sekä PAL- että NTSC-ohjelmia, aikalaskuri ei näytä oikeaa lukemaa. Virhe aiheutuu värijärjestelmien erilaisista laskentajaksoista. Jos nauhoitat maksu-tv-/canal Plus -ohjelmaa, et voi katsoa samanaikaisesti toista maksu-tv-/canal Plus -ohjelmaa. Kun asetat kuvanauhuriin normaalista poikkeavan nauhan, jäljellä olevan ajan lukema ei ehkä ole oikea. Jäljellä oleva aika on tarkoitettu vain suuntaa antavaksi. Jäljellä oleva aika tulee näyttöön noin 30 sekuntia nauhan toiston aloittamisen jälkeen. * ei saatavana mallille SLV-SE840D/E jatkuu Televisio-ohjelmien nauhoittaminen 43

44 Televisiosta katsottavan ohjelman nauhoittaminen (suora nauhoitus televisiosta) (ei saatavana mallille SLV-SE640D/E ja SE240D) Jos käytät SMARTLINK-yhteyttä, voit helposti nauhoittaa televisiosta katselemaasi ohjelmaa (kuvanauhurilla toistettavia nauhoja lukuun ottamatta) Kytke kuvanauhuriin virta painamalla?/1. Aseta kuvanauhuriin kasetti, jonka suojakieleke on paikallaan. Kun katselet televisio-ohjelmaa tai ulkoista ohjelmalähdettä, paina z REC. TV-ilmaisin syttyy ja kuvanauhuri aloittaa televisiosta katsomasi ohjelman nauhoituksen. Vihje Joissakin tilanteissa näyttöön tulee TV-ilmaisin, kun olet painanut z REC. Näin käy esimerkiksi silloin, kun: katselet television linjatuloliitäntään liitettyä lähdettä tai television kanavapaikkaan tallennetut tiedot poikkeavat kuvanauhurin kanavapaikkaan tallennetuista tiedoista. Huomautuksia Et voi nauhoittaa katsomaasi ohjelmaa tällä tavalla, kun kuvanauhuri on jossakin seuraavista tiloista: taukotila, ajastinnauhoitusvalmius, kanavien viritys, automaattinen viritys ja nauhoitus. Älä katkaise televisiosta virtaa tai vaihda television kanavapaikkaa, kun TVilmaisin näkyy näytössä. Kun TV-ilmaisin ei näy näytössä, kuvanauhuri jatkaa ohjelman nauhoitusta, vaikka vaihtaisit television kanavapaikkaa. Kun haluat käyttää suoraa nauhoitusta televisiosta, valitse ASENNUS-valikon SMARTLINK ja valitse sitten SUORA TV-NAUHOITUS asetukseksi ON. 44 Televisio-ohjelmien nauhoittaminen

45 Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV-SE840D/E) Dial Timer (pyöräajastin) -toiminnon avulla voit tehdä ajastinnauhoituksia kytkemättä virtaa televisioon. Voit asettaa nauhoitusajastimen nauhoittamaan enintään kahdeksan ohjelmaa (mukaan luettuina muilla ajastustavoilla tehdyt asetukset), jotka lähetetään seuraavan kuukauden kuluessa. Nauhoituksen aloitus- ja lopetusajan voi asettaa yhden minuutin askelin. Ennen aloittamista... Aseta kuvanauhuriin kasetti, jonka suojakieleke on paikallaan. Tarkista, että nauha riittää kaikkien ohjelmien nauhoitukseen. Jos haluat nauhoittaa dekooderista, kytke virta dekooderiin. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto.?/1 PROGRAM +/ DIAL TIMER X x Perustoiminnot DIAL TIMER Paina DIAL TIMER. 1 DATE ja TODAY vuorottelevat näytössä. Jos päivämäärää ja kellonaikaa ei ole asetettu, DAY tulee näyttöön. Aseta päivämäärä ja kellonaika seuraavassa olevan osan Kellonajan asettaminen sivulla 48 vaiheen 2 mukaisesti. DIAL TIMER Aseta nauhoituspäivämäärä kääntämällä DIAL TIMER -pyörää. 2 jatkuu Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV-SE840D/E) 45

46 DIAL TIMER Paina DIAL TIMER. 3 START ja nykyinen kellonaika näkyvät vuorotellen näytössä. DIAL TIMER Aseta nauhoituksen aloitusaika kääntämällä DIAL TIMER 4 -pyörää. Voit asettaa nauhoituksen aloitusajan 15 minuutin askelin. Voit säätää aikaa yhden minuutin askelin painamalla painikkeita PROGRAM +/. PROGRAM DIAL TIMER Paina DIAL TIMER. 5 STOP ja nauhoituksen lopetusaika näkyvät vuorotellen näytössä. DIAL TIMER Aseta nauhoituksen lopetusaika kääntämällä DIAL TIMER 6 -pyörää. Voit asettaa nauhoituksen lopetusajan 15 minuutin askelin. Voit säätää aikaa yhden minuutin askelin painamalla painikkeita PROGRAM +/. PROGRAM 46 Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV-SE840D/E)

47 DIAL TIMER Paina DIAL TIMER. 7 Näytössä näkyy kanavapaikka tai LINE-tulo. DIAL TIMER Aseta kanavapaikka kääntämällä DIAL TIMER -pyörää. 8 INPUT SELECT Jos haluat nauhoittaa dekooderista tai muusta LINE-tuloliitäntöihin liitetystä ohjelmalähteestä, käännä DIAL TIMER -pyörää tai paina INPUT SELECT, kunnes näyttöön tulee asianomaisen linjatuloliitännän ilmaisin. DIAL TIMER Lopeta asetus painamalla DIAL TIMER -pyörää. 9 näkyy näytössä noin viisi sekuntia. Ilmaisin tulee näyttöön, ja kuvanauhuri kytkeytyy nauhoituksen valmiustilaan. Jos haluat nauhoittaa dekooderista tai muusta ohjelmalähteestä, jätä kyseiseen liitettyyn laitteeseen virta. Perustoiminnot Palaaminen edelliseen vaiheeseen Voit palata Dial Timer -asetusten edelliseen vaiheeseen milloin tahansa painamalla kuvanauhurin painikkeita PROGRAM + ja samanaikaisesti. Nauhoituksen pysäyttäminen Jos haluat pysäyttää kuvanauhurin nauhoituksen aikana, paina x (pysäytys). Kuvanauhurin käyttäminen ajastinnauhoituksen asettamisen jälkeen Voit käyttää kuvanauhuria ennen ajastinnauhoituksen alkamista painamalla?/1. Ilmaisin sammuu, ja kuvanauhuriin kytkeytyy virta. Kun lopetat kuvanauhurin käyttämisen, muista palauttaa se nauhoituksen valmiustilaan painamalla?/1. Kun kuvanauhuri nauhoittaa, voit tehdä myös seuraavat toimet: nollata laskurin (sivu 39) näyttää nauhan tiedot television kuvaruudussa (sivu 42) tarkistaa ajastimen asetukset (sivu 62) katsella toista televisio-ohjelmaa (sivu 42). jatkuu Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV-SE840D/E) 47

48 Kellonajan asettaminen Pidä DIAL TIMER painettuna, kunnes DAY näkyy näytössä. Jos kellonaika on jo asetettu, näytössä näkyy kuitenkin voimassa oleva asetus. Aseta päivä kääntämällä DIAL TIMER -pyörää. Paina DIAL TIMER. MONTH tulee näyttöön. Aseta ensin kuukausi ja sitten vuosi kääntämällä ja painamalla DIAL TIMER -pyörää. Kun olet asettanut vuoden, CLOCK tulee uudelleen näyttöön. Aseta tunnit ja minuutit kääntämällä ja painamalla -pyörää. DIAL TIMER Kun olet asettanut ajan, käynnistä kello painamalla -pyörää. DIAL TIMER Vihjeitä Jos haluat peruuttaa Dial Timer -asetuksen, paina asetusta tehdessäsi kuvanauhurin painiketta x (pysäytys). Kuvanauhuri nauhoittaa ohjelman käytössä olevalla nauhanopeudella. Jos haluat vaihtaa nauhanopeutta, paina SP/LP, ennen kuin lopetat asetuksen vaiheessa 9. Jos haluat tarkistaa, muuttaa tai peruuttaa ohjelman asetuksen, katso Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen sivulla 62. Huomautuksia Jos kahdeksan ohjelmaa on jo ohjelmoitu ShowView-järjestelmällä tai AJASTIN OHJELM. -valikossa, näyttöön tulee noin viideksi sekunniksi sana FULL (täynnä). ja -merkkivalot vilkkuvat näyttöikkunassa saatuasi asetuksen valmiiksi vaiheessa 9, jos nauhurissa ei ole kasettia. Jos asetat ajan automaattisella kellonajan asetustoiminnolla ja AUTOM. KELLO -toiminnon asetuksena on ON, kuvanauhuri säätää kellonajan kanavan lähettämän aikasignaalin mukaan. Dial Timer -toiminnolla tehdyillä asetuksilla ei tällöin ole vaikutusta. Varmista, että automaattisen kellonajan asetustoiminnon asetus on oikea. Jos kellonaika on asetettu väärin, vaiheessa 9 näytössä näkyy ERROR. Aseta ajastin undelleen vaiheesta 1 alkaen. Nauhanopeuden asetukseksi ei voi valita AUTO käyttäen Dial Timer. Kun haluat tehdä valinnan AUTO, aseta nauhanopeus AJASTIN OHJELM. -valikossa (katso sivua 62). 48 Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV-SE840D/E)

49 Tietoja esittelytilasta Dial Timer -toimintoon liittyy esittelytila, jonka avulla käyttäjä (esimerkiksi myyjä) voi käyttää yli kahdeksaa eri ajastinasetusesimerkkiä esitellessään Dial Timer -toiminnon käyttöä. Esittelytilassa FULL -ilmoitusta ei tule näkyviin, kun kahdeksan ohjelmaa on jo ohjelmoitu. Älä käytä esittelytilaa ajastinnauhoitusten tekemisessä. Muutoin ajastinasetukset eivät ehkä toimi tarkasti. Esittelytilan ottaminen käyttöön Pidä kuvanauhurin painiketta X (tauko) alas painettuna ja käännä TIMER -pyörää. DEMO tulee näyttöön muutamaksi sekunniksi. DIAL Esittelytilan peruuttaminen Katkaise kuvanauhurista virta ja irrota verkkojohto pistorasiasta. Vaikka esittelytila peruutetaan, esittelytilassa tehdyt ajastinasetukset säilyvät muistissa. Kun olet liittänyt verkkojohdon takaisin pistorasiaan, peruuta ajastinasetukset manuaalisesti, ennen kuin käytät Dial Timer toimintoa tai jotakin muuta ajastinasetustapaa (katso sivua 62). Perustoiminnot Televisio-ohjelmien nauhoittaminen Dial Timer -toiminnon avulla (vain SLV-SE840D/E) 49

50 Televisio-ohjelmien nauhoittaminen ShowView -järjestelmän avulla (ei saatavana mallille SLV-SE640D/E ja SE240D) ShowView on järjestelmä, joka yksinkertaistaa ajastinnauhoitusten tekemistä kuvanauhurilla. Sinun tarvitsee vain syöttää lehtien ohjelmatiedoissa mainittu ShowView-numero. Kuvanauhuri asettaa automaattisesti kyseisen ohjelman päivämäärän, alkamis- ja päättymisajan sekä kanavapaikan. Voit ajastaa nauhoitettavaksi enintään kahdeksan ohjelmaa, mukaan luettuina myös muilla ajastinasetustavoilla tehdyt asetukset. Ennen aloittamista Tarkista, että kuvanauhurin kellonajan ja päivämäärän asetukset ovat oikeat. Aseta kuvanauhuriin kasetti, jonka suojakieleke on paikallaan. Tarkista, että nauha riittää kaikkien ohjelmien nauhoitukseen. Jos haluat nauhoittaa dekooderista, kytke virta dekooderiin. Kytke televisioon virta ja valitse siitä videokanava. Valitse HELPPÄYTTÖ-valikon AJASTUSTAPA-asetukseksi SHOWVIEW tai VALITTAVA (katso sivua 72). Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. 1 Paina TIMER. TIMER Kun valitset AJASTUSTAPAasetukseksi VALITTAVA: Television kuvaruutuun tulee AJASTUSTAPA-valikko. Korosta kohta SHOWVIEW painamalla M/m ja paina. Kun valitset AJASTUSTAPAasetukseksi SHOWVIEW: Television kuvaruutuun tulee SHOWVIEW-valikko. AJASTUSTAPA NORMAALI SHOWVIEW VALITSE : ASETA : LOPETA : MENU SHOWVIEW CODE CODE : 0 9 ASETA : LOPETA : MENU 50 Televisio-ohjelmien nauhoittaminen ShowView -järjestelmän avulla (ei saatavana mallille SLV-SE640D/E ja SE240D)

51 1 2 3 Syötä ShowView-numero painamalla kanavapaikkojen numeropainikkeita. 0 Jos teet virheen, paina CLEAR ja syötä uudelleen oikea numero. SHOWVIEW CODE 1234 CLEAR CODE : 0 9 ASETA : LOPETA : MENU Paina. 3 PR PVÄ ALKU LOPPU V/P Television kuvaruudussa näkyvät 35 LA29 19 : : 00 SP : : seuraavat nauhoitustiedot: : : : : päivämäärä, ohjelman alkamis- ja : : loppumisaika, kanavapaikka, : : : : nauhan nopeus ja VPS/PDCtoiminnon asetus. POIS : LOPETA : MENU : : INPUT SELECT VALITSE : ASETA : Jos tulee näkyviin PR CLEAR (ohjelma) -sarakkeeseen (näin voi käydä joidenkin paikalliskanavien yhteydessä), sinun on asetettava oikea kanavapaikka manuaalisesti. Valitse haluamasi kanavapaikka painamalla M/m. Jos haluat nauhoittaa dekooderista tai muusta johonkin LINEtuloliitäntään liitetystä ohjelmalähteestä, paina INPUT SELECT, kunnes PR -kohtaan tulee asianomaisen linjatuloliitännän ilmaisin. Sinun tarvitsee tehdä tämä toimenpide vain kerran kyseistä kanavaa varten. Kuvanauhuri tallentaa asetuksesi. Jos tiedot ovat väärät, peruuta asetus painamalla CLEAR. Perustoiminnot Jos haluat muuttaa päivämäärää, 4 nauhan nopeutta ja VPS/PDCtoiminnon asetusta: : : 35 LA29 19 : : 00 SP : : : : 1 Valitse muutettava kohta : : painamalla </,. : : : : 2 Muuta kohdan asetusta : : VALITSE : ASETA : painamalla M/m. POIS : LOPETA : Jos haluat nauhoittaa saman ohjelman joka päivä tai joka viikko samana viikonpäivänä, katso Päivittäin tai viikoittain toistuva nauhoitus sivulla 52. Valitse V/P-asetukseksi ON, kun haluat käyttää VPS/PDCtoimintoa. Jos haluat lisätietoja VPS/PDC-toiminnosta, katso Nauhoittaminen ajastimella VPS/PDC-signaalien avulla sivulla 52. PR PVÄ ALKU LOPPU V/P ON MENU jatkuu Televisio-ohjelmien nauhoittaminen ShowView -järjestelmän avulla (ei saatavana mallille SLV-SE640D/E ja SE240D) 51

52 Poistu valikosta painamalla MENU. 5 MENU Katkaise kuvanauhurista virta painamalla?/1. 6 Ilmaisin tulee näyttöön, ja kuvanauhuri kytkeytyy nauhoituksen valmiustilaan. Jos haluat nauhoittaa dekooderista tai muusta ohjelmalähteestä, jätä kyseiseen liitettyyn laitteeseen virta. Nauhoituksen pysäyttäminen Jos haluat pysäyttää kuvanauhurin nauhoituksen aikana, paina x (pysäytys). Päivittäin tai viikoittain toistuva nauhoitus Valitse nauhoitustapa vaiheessa 4 edellä painamalla m. Joka kerta kun painat painiketta m, merkki muuttuu alla kuvatulla tavalla. Jos haluat muuttaa ilmaisinta päinvastaisessa järjestyksessä, paina M. tänään t PÄI (sunnuntaista lauantaihin) t V-LA (joka lauantai)... t V-SU (joka sunnuntai) t 1 kuukausi myöhemmin t (päivät vaihtuvat laskevasti) t tänään Nauhoittaminen ajastimella VPS/PDC-signaalien avulla Jotkin TV-kanavat lähettävät ohjelmasignaalin mukana VPS-signaalia (Video Programme System, kuvanauhurin ohjelmointijärjestelmä) tai PDCsignaalia (Programme Delivery Control, ohjelman nauhoituksen ohjausjärjestelmä). Nämä signaalit varmistavat, että ajastettu nauhoitus tapahtuu oikeaan aikaan huolimatta lähetyksen viivästymisestä, liian aikaisesta alkamisesta tai katkeamisesta. Jos haluat käyttää VPS/PDC-toimintoa, valitse V/P-toiminnon asetukseksi ON vaiheessa 4 edellä. Voit käyttää VPS/PDC-toimintoa myös yhden tai useamman LINE-liitäntään liitetyn ohjelmalähteen nauhoittamisessa. Kuvanauhurin käyttäminen ajastinnauhoituksen asettamisen jälkeen Voit käyttää kuvanauhuria ennen ajastinnauhoituksen alkamista painamalla?/1. Ilmaisin sammuu, ja kuvanauhuriin kytkeytyy virta. Kun lopetat kuvanauhurin käyttämisen, muista palauttaa se nauhoituksen valmiustilaan painamalla?/1. Kun kuvanauhuri nauhoittaa, voit tehdä myös seuraavat toimet: nollata laskurin (sivu 39). näyttää nauhan tiedot television kuvaruudussa (sivu 42). tarkistaa ajastimen asetukset (sivu 62). katsella toista televisio-ohjelmaa (sivu 42). 52 Televisio-ohjelmien nauhoittaminen ShowView -järjestelmän avulla (ei saatavana mallille SLV-SE640D/E ja SE240D)

53 Automaattisen nauhanopeus -toiminnon käyttäminen* Tee edellä kohdassa 4 valinta AUTO painamalla m. Kun nauhoitat ohjelmaa SP-muodolla ja jäljellä oleva nauhapituus on lyhyempi kuin nauhoitusaika, nauhoitusnopeus vaihtuu automaattisesti LP-muodolle. Huomaa, että kuvassa saattaa esiintyä kohinaa, kun nauhanopeutta muutetaan. Tämän toiminnon oikea toiminta edellyttää, että KÄYTTÄJÄ ASETA -valikon NAUHAN VALITSE -asetus on tehty oikein (katso sivua 71). Vihjeitä Voit myös valita linjatuloliitäntään liitetyn ohjelmalähteen painamalla INPUT SELECT. Voit pidentää ShowView-asetuksella asetettua aikaa 10, 20, 30, 40, 50 tai 60 minuuttia. Valitse HELPPÄYTTÖ-valikon SHOWVIEW PIDENNÄ -asetukseksi haluamasi aika sivulla 72. Jos haluat tarkistaa, muuttaa tai peruuttaa ohjelman asetuksen, katso Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen sivulla 62. Huomautuksia Jos VPS/PDC-signaali on liian heikko tai kanava ei lähetä VPS/PDC-signaalia, kuvanauhuri aloittaa nauhoituksen asetettuna ajankohtana käyttämättä VPS/PDCtoimintoa. Ilmaisimet ja vilkkuvat näytössä, kun painat?/1 eikä kuvanauhurissa ole kasettia. Jos valitset HELPPÄYTTÖ-valikon AJASTUSTAPA-asetukseksi NORMAALI, SHOWVIEW-valikko ei tule television kuvaruutuun. Valitse SHOWVIEW tai VALITTAVA. Perustoiminnot * ei saatavana mallille SLV-SE240D Televisio-ohjelmien nauhoittaminen ShowView -järjestelmän avulla (ei saatavana mallille SLV-SE640D/E ja SE240D) 53

54 Televisio-ohjelmien nauhoittaminen ajastimen avulla Voit ajastaa nauhoitettavaksi enintään kahdeksan ohjelmaa, mukaan luettuina myös muilla ajastinasetustavoilla tehdyt asetukset. Ennen aloittamista Tarkista, että kuvanauhurin kellonajan ja päivämäärän asetukset ovat oikeat. Aseta kuvanauhuriin kasetti, jonka suojakieleke on paikallaan. Tarkista, että nauha riittää kaikkien ohjelmien nauhoitukseen. Jos haluat nauhoittaa dekooderista, kytke virta dekooderiin. Kytke televisioon virta ja valitse siitä videokanava. Valitse HELPPÄYTTÖ-valikon AJASTUSTAPA* 1 -asetukseksi NORMAALI tai VALITTAVA (katso sivua 72). Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. 1 Paina TIMER. TIMER Mallille SLV-SE640D/E ja SE240D Television kuvaruutuun tulee AJASTIN OHJELM. -valikko. Mallille SLV-SE840D/E, SE747E, SE740D/E ja SX740D/E Kun valitset AJASTUSTAPAasetukseksi VALITTAVA: Television kuvaruutuun tulee AJASTUSTAPA-valikko. Valitse kohta NORMAALI painamalla M/m ja paina. PR PVÄ ALKU LOPPU V/P : : : : : : : : : : : : : : : : VALITSE : ASETA : POIS : LOPETA : MENU AJASTUSTAPA NORMAALI SHOWVIEW VALITSE ASETA : : LOPETA : MENU Kun valitset AJASTUSTAPAasetukseksi NORMAALI: Television kuvaruutuun tulee AJASTIN OHJELM. -valikko. PR PVÄ ALKU LOPPU V/P : : : : : : : : : : : : : : : : VALITSE : ASETA : POIS : LOPETA : MENU 54 Televisio-ohjelmien nauhoittaminen ajastimen avulla

55 Aseta päivämäärä, ohjelman 2 alkamis- ja loppumisaika, PR PVÄ ALKU LOPPU V/P 35 : : kanavapaikka, nauhan nopeus ja : : VPS/PDC-toiminnon asetus* 2 : : : : : : : 1 Valitse kukin kohta vuorollaan : : : : INPUT SELECT painamalla,. : : VALITSE : ASETA : 2 Määritä kunkin kohdan asetus POIS : LOPETA : MENU painamalla M/m. Jos haluat korjata jotakin asetusta, palaa siihen painamalla < ja muuta asetusta. Jos haluat nauhoittaa saman ohjelman joka päivä tai joka viikko samana viikonpäivänä, katso Päivittäin tai viikoittain toistuva nauhoitus sivulla 55. Valitse V/P-asetukseksi ON, kun haluat käyttää VPS/PDCtoimintoa* 2. Jos haluat lisätietoja VPS/PDC-toiminnosta, katso Nauhoittaminen ajastimella VPS/PDC-signaalien avulla sivulla 52. Jos haluat nauhoittaa dekooderista tai muusta johonkin LINEtuloliitäntään liitetystä ohjelmalähteestä, paina INPUT SELECT, kunnes PR -kohtaan tulee asianomaisen linjatuloliitännän ilmaisin. Perustoiminnot Poistu valikosta painamalla MENU. 3 MENU Katkaise kuvanauhurista virta painamalla?/1. 4 Ilmaisin tulee näyttöön, ja kuvanauhuri kytkeytyy nauhoituksen valmiustilaan. Jos haluat nauhoittaa dekooderista tai muusta ohjelmalähteestä, jätä kyseiseen liitettyyn laitteeseen virta. Nauhoituksen pysäyttäminen Jos haluat pysäyttää kuvanauhurin nauhoituksen aikana, paina x (pysäytys). Päivittäin tai viikoittain toistuva nauhoitus Valitse nauhoitustapa vaiheessa 2 edellä painamalla m. Joka kerta kun painat painiketta m, merkki muuttuu alla kuvatulla tavalla. Jos haluat muuttaa ilmaisinta päinvastaisessa järjestyksessä, paina M. tänään t PÄI (sunnuntaista lauantaihin) t V-LA (joka lauantai)... t V-SU (joka sunnuntai) t 1 kuukausi myöhemmin t (päivät vaihtuvat laskevasti) t tänään jatkuu Televisio-ohjelmien nauhoittaminen ajastimen avulla 55

56 Kuvanauhurin käyttäminen ajastinnauhoituksen asettamisen jälkeen Voit käyttää kuvanauhuria ennen ajastinnauhoituksen alkamista painamalla?/1. Ilmaisin sammuu, ja kuvanauhuriin kytkeytyy virta. Kun lopetat kuvanauhurin käyttämisen, muista palauttaa se nauhoituksen valmiustilaan painamalla?/1. Kun kuvanauhuri nauhoittaa, voit tehdä myös seuraavat toimet: nollata laskurin (sivu 39). näyttää nauhan tiedot television kuvaruudussa (sivu 42). tarkistaa ajastimen asetukset (sivu 62). katsella toista televisio-ohjelmaa (sivu 42). Automaattisen nauhanopeus -toiminnon käyttäminen* 3 Tee edellä kohdassa 2 valinta AUTO painamalla m. Kun nauhoitat ohjelmaa SP-muodolla ja jäljellä oleva nauhapituus on lyhyempi kuin nauhoitusaika, nauhoitusnopeus vaihtuu automaattisesti LP-muodolle. Huomaa, että kuvassa saattaa esiintyä kohinaa, kun nauhanopeutta muutetaan. Tämän toiminnon oikea toiminta edellyttää, että KÄYTTÄJÄ ASETA -valikon NAUHAN VALITSE -asetus on tehty oikein (katso sivua 71). Vihjeitä Voit myös valita linjatuloliitäntään liitetyn ohjelmalähteen painamalla INPUT SELECT. Vaikka valitsisit HELPPÄYTTÖ-valikon AJASTUSTAPA* 1 -asetukseksi SHOWVIEW, voit asettaa ajastimen manuaalisesti. Valitse AJASTIN OHJELM. painamalla MENU ja siirry sitten vaiheeseen 2. Jos haluat tarkistaa, muuttaa tai peruuttaa ohjelman asetuksen, katso Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen sivulla 62. Huomautuksia Kun ohjelmoit ajastimen VPS/PDC* 2 -signaaleja käyttämällä, varmista, että määrität aloitus- ja lopetusajan täsmälleen TV-ohjelmaoppaan ohjelmatiedoissa ilmoitetussa muodossa. Muutoin VPS/PDC-toiminto ei toimi oikein. Jos VPS/PDC* 2 -signaali on liian heikko tai kanava ei lähetä VPS/PDC-signaalia, kuvanauhuri aloittaa nauhoituksen asetettuna ajankohtana käyttämättä VPS/PDCtoimintoa. Ilmaisimet ja vilkkuvat näytössä, kun painat?/1 eikä kuvanauhurissa ole kasettia. VPS/PDC* 2 -toiminto poistuu automaattisesti käytöstä satelliittikanavan ajastinnauhoituksen yhteydessä. * 1 ei saatavana mallille SLV-SE640D/E ja SE240D * 2 ei saatavana mallille SLV-SE640D/E * 3 ei saatavana mallille SLV-SE240D 56 Televisio-ohjelmien nauhoittaminen ajastimen avulla

57 Lisätoiminnot Toisto ja haku eri nopeuksilla Ennen aloittamista Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. Toistotavat Toiminto Kuvallinen kelaus eteentai taaksepäin Toimi näin Pidä eteenpäin suuntautuvan pikakelauksen aikana alhaalla painiketta M (kelaus eteenpäin). Pidä taaksepäin suuntautuvan pikakelauksen aikana alhaalla painiketta m (kelaus taaksepäin). Pikatoisto Paina toiston aikana lyhyesti M (kelaus eteenpäin) tai m (kelaus taaksepäin). Kasetti jatkaa nopeutettua toistoa. Pidä toiston aikana alhaalla painiketta M (kelaus eteenpäin) tai m (kelaus taaksepäin). Kun vapautat painikkeen, normaali toisto jatkuu. Lisätoiminnot Toisto kaksinkertaisella nopeudella Hidastettu toisto Paina toiston aikana 2. Paina toiston aikana y SLOW. Paluu normaaliin toistoon Paina H (toisto). jatkuu Toisto ja haku eri nopeuksilla 57

58 Kuvanauhurin toistopyörän käyttäminen Toistopyörällä voit tehdä seuraavia valintoja. Toistopyörä Toiminto Kuvallinen kelaus eteentai taaksepäin Pikatoisto Toimi näin Käännä toistopyörää oikealle (M (kelaus eteenpäin) eteen kelauksen aikana ja pidä se tässä asennossa. Käännä toistopyörää vasemmalle (m (kelaus taaksepäin) taakse kelauksen aikana ja pidä se tässä asennossa. Käännä toistopyörää nopeasti oikealle (M (kelaus eteenpäin) tai vasemmalle (m (kelaus taaksepäin)) ja vapauta se toiston aikana. Kasetti jatkaa nopeutettua toistoa. Käännä toistopyörää oikealle (M (kelaus eteenpäin) tai vasemmalle (m (kelaus taaksepäin)) ja pidä se tässä asennossa. Normaali toisto jatkuu, kun vapautat toistopyörän. Vihje Säädä kuvaa kuvanauhurin painikkeilla PROGRAM +/, jos: Hidastetussa toistossa on häiriöjuovia. Pysäytyskuvan ylä- tai alaosassa on häiriöjuovia. Pysäytyskuva värisee. Jos haluat asettaa raidanseurannan keskiasentoon, paina molempia painikkeita (+/) samanaikaisesti. Huomautuksia Ääni ei kuulu näiden toimintojen aikana. LP-tilassa voi ilmetä kohinaa tai värit voivat hävitä. Jos toistotilan ilmaisin ei tule television kuvaruutuun, paina DISPLAY. Kuvassa voi olla häiriöitä toistettaessa suurella nopeudella taaksepäin. Älä käännä toistopyörää väkisin. Tämä voi vioittaa toistopyörää. 58 Toisto ja haku eri nopeuksilla

59 Nauhoituksen kestoajan asettaminen Kun olet käynnistänyt normaalin nauhoituksen, voit määrittää nauhoituksen päättymään automaattisesti tietyn ajan kuluttua. Ennen aloittamista Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. 1 Paina nauhoituksen aikana z REC. Ilmaisin tulee näyttöön. 2 Aseta kestoaika painamalla z REC toistuvasti. SP-muodolla Jokainen painallus lisää aikaa 30 minuuttia. 0:30 1:00 4:00 4:30 Normaali nauhoitus Lisätoiminnot LP-muodolla Jokainen painallus lisää aikaa alla kuvatulla tavalla. 0:30 1:00 8:00 9:00 Normaali nauhoitus Nauhalaskurin lukema pienenee minuutti minuutilta lukemaan 0:00, minkä jälkeen kuvanauhuri lopettaa nauhoituksen ja siitä katkeaa virta. Nauhoituksen keston pidentäminen Aseta uusi kestoaika painamalla z REC toistuvasti. Kestoajan asetuksen peruuttaminen Paina z REC toistuvasti, kunnes -ilmaisin katoaa ja kuvanauhuri palaa normaaliin nauhoitustilaan. Nauhoituksen pysäyttäminen Jos haluat pysäyttää kuvanauhurin nauhoituksen aikana, paina x (pysäytys). Huomautus Et saa nauhalaskurin nykyistä aikaa näkyviin näyttöön asettaessasi nauhoituksen kestoaikaa. Nauhoituksen kestoajan asettaminen 59

60 Tahdistettu nauhoitus (ei saatavana mallille SLV-SE640D/E ja SE240D) Voit asettaa kuvanauhurin nauhoittamaan automaattisesti ohjelmia LINE-3 (DEC/EXT)* 1 (tai LINE-2 (DEC/EXT)* 2 ) -liitäntään liitetystä laitteesta, esimerkiksi satelliittivirittimestä. Liitetyssä laitteessa on oltava ajastintoiminto, jotta tahdistettu nauhoitus on mahdollista. Kun kytket liitettyyn laitteeseen virran, myös kuvanauhuriin kytkeytyy virta ja se alkaa automaattisesti nauhoittaa LINE-3 (DEC/EXT)* 1 (tai LINE-2 (DEC/EXT)* 2 ) -liitäntään liitetystä laitteesta tulevaa ohjelmaa. Laitteiden liittäminen tahdistettua nauhoitusta varten Liitä kuvanauhurin LINE-3 (DEC/EXT)* 1 (tai LINE-2 (DEC/EXT)* 2 ) -liitäntä satelliittivirittimen TV SCART -liitäntään. Liitä sitten LINE-1 (EURO AV) -liitäntä televisioon. SCART-kaapeli (ei sisälly vakiovarusteisiin) Satelliittiviritin tms. LINE-3 (DEC/EXT)* 1 tai LINE-2 (DEC/EXT)* 2 TV SCART -liitäntä LINE-1 (EURO AV) : Signaalin kulkusuunta SCART-kaapeli (ei sisälly vakiovarusteisiin) Scart (EURO-AV) 60 Tahdistettu nauhoitus (ei saatavana mallille SLV-SE640D/E ja SE240D)

61 Ohjelmien nauhoittaminen käyttämällä tahdistettua nauhoitusta SYNCHRO REC -painike/-merkkivalo Ennen aloittamista... Aseta kuvanauhuriin kasetti, jonka suojakieleke on paikallaan. Tarkista, että nauha riittää kaikkien ohjelmien nauhoitukseen. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. 1 Paina INPUT SELECT tai PROG +/, kunnes näyttöön tulee L3*1 (tai L2* 2 ). Määritä nauhoitettavan ohjelman mukaiset asetukset liitetyn laitteen 2 ajastimeen ja katkaise siitä sitten virta. Valitse nauhan nopeus painamalla SP/LP. 3 4 Pidä kuvanauhurin SYNCHRO REC painettuna yli kahden sekunnin ajan. SYNCHRO REC -merkkivalo syttyy punaisena ja kuvanauhuri asettuu nauhoitustauolle. Kuvanauhuriin kytkeytyy virta ja se aloittaa nauhoituksen automaattisesti, kun se vastaanottaa tulosignaalin liitetystä laitteesta. Kuvanauhuri lopettaa nauhoituksen automaattisesti, kun nauha päättyy tai liitetystä laitteesta tuleva tulosignaali katkeaa. Lisätoiminnot Tahdistetun nauhoituksen peruuttaminen Paina kuvanauhurin SYNCHRO REC -painiketta. SYNCHRO REC -merkkivalo katoaa näytöstä. Nauhoituksen pysäyttäminen Paina nauhoituksen aikana x (pysäytys). Huomautuksia Tämä toiminto ei välttämättä toimi kaikkien satelliittivirittimien kanssa. Jotkin televisiot tai muut ajastimella varustetut laitteet katkaisevat automaattisesti virran itsestään, jos mitään toimenpidettä ei tehdä määritetyn ajan kuluessa. Tällöin myös tahdistettu nauhoitus päättyy automaattisesti. Kun liitetty laite kytkeytyy toimintaan, SYNCHRO REC -merkkivalo syttyy punaisena ja nauhoitus alkaa automaattisesti. Jos ajastinnauhoitus ja tahdistettu nauhoitus menevät ajallisesti päällekkäin, kuvanauhuri nauhoittaa ensin alkaneen ohjelman loppuun ja aloittaa vasta sitten toisen ohjelman nauhoituksen. Automaattinen kellonajan asetustoiminto ei toimi, kun kuvanauhuri on tahdistetun nauhoituksen valmiustilassa. * 1 SLV-SE840D/E * 2 SLV-SE747E, SE740D/E ja SX740D/E Tahdistettu nauhoitus (ei saatavana mallille SLV-SE640D/E ja SE240D) 61

62 Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen Ennen aloittamista Kytke televisioon virta ja valitse siitä videokanava. Katso painikkeiden sijainti kohdasta Osien ja säätimien hakemisto. 1 2 Kytke kuvanauhuriin virta painamalla?/1. Paina MENU, korosta kohta AJASTIN OHJELM. painamalla M/m ja paina. Jos haluat muuttaa jotakin asetusta tai peruuttaa sen, siirry seuraavaan vaiheeseen. Jos et halua muuttaa tai peruuttaa asetuksia, paina MENU ja palauta kuvanauhuri nauhoituksen valmiustilaan katkaisemalla siitä virta. PR PVÄ ALKU LOPPU V/P 35 LA29 19 : : 00 SP ON 29 LA29 21 : : LA 6 12 : : 30 : : : : : : : : : : VALITSE : ASETA : POIS : LOPETA : MENU 3 Valitse muutettava tai peruutettava asetus painamalla M/m ja paina,. Valitun rivin PR-numero vilkkuu. PR PVÄ ALKU LOPPU V/P 35 LA29 19 : : 00 SP ON 29 LA29 21 : : LA 6 12 : : 30 : : : : : : : : : : VALITSE : ASETA : POIS : LOPETA : MENU 4 5 Valitse muutettava kohta painamalla </, ja paina sitten M/m muuttaaksesi sen. Jos haluat peruuttaa asetuksen, paina CLEAR. Poistu valikosta painamalla MENU. Jos jäljellä on vielä muita asetuksia, palauta kuvanauhuri nauhoituksen valmiustilaan katkaisemalla siitä virta. 62 Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen

63 Kun nauhoitusajat menevät päällekkäin Aikaisemmin alkavalla ohjelmalla on etuoikeus. Myöhemmin alkavan ohjelman nauhoitus alkaa vasta, kun edellisen ohjelman nauhoitus on päättynyt. Jos ohjelmat alkavat yhtä aikaa, valikossa ensimmäisenä olevalla ohjelmalla on etuoikeus. Ohjelma 1 noin 20 sekuntia Ohjelma 2 nauhoitus estetty Ohjelma 1 Ohjelma 2 nauhoitus estettynä noin 20 sekunnin ajan Lisätoiminnot Ajastinasetusten tarkistaminen, muuttaminen ja peruuttaminen 63

64 Stereoäänisten ja kaksikielisten ohjelmien nauhoittaminen (ei saatavana mallille SLV-SE240D) ZWEITON-järjestelmässä (saksalainen stereojärjestelmä) Tämä kuvanauhuri vastaanottaa ja nauhoittaa automaattisesti ZWEITONjärjestelmään perustuvat stereoääniset ja kaksikieliset ohjelmat. Kun kuvanauhuri vastaanottaa stereoäänisen tai kaksikielisen ohjelman, näyttöön tulee STEREO-ilmaisin. Kaksikielisen äänen valitseminen nauhoituksen aikana Valitse haluamasi ääni painamalla AUDIO MONITOR -painiketta. Ääni Kuvaruutunäyttö Näyttö Pää-ääni I KIELI STEREO Toinen ääni II KIELI STEREO Pää-ääni ja toinen ääni I KIELI/II KIELI STEREO Normaali ääni* MONO STEREO * Kaksikielisissä ohjelmissa tavallisesti sekä vasemmalta että oikealta kanavalta kuuluu pääkanava. Stereoohjelman valitseminen nauhoituksen aikana Ääni Kuvaruutunäyttö Näyttö Stereoääni STEREO STEREO Vasen kanava VAS KAN STEREO Oikea kanava OIK KAN STEREO Normaali ääni* VAS + OIK KAN STEREO * Stereo-ohjelmissa tavallisesti vasemman ja oikean kanavan yhdistetty ääni NICAM-järjestelmässä (vain SLV-SE840E, SE747E, SE740E, SX740E ja SE640E) Tämä kuvanauhuri vastaanottaa ja nauhoittaa automaattisesti NICAMjärjestelmään perustuvat stereoääniset ja kaksikieliset ohjelmat (televisioruudussa näkyy NICAM). Kun kuvanauhuri vastaanottaa stereoäänisen tai kaksikielisen ohjelman, näyttöön tulee STEREO-ilmaisin. Jos haluat nauhoittaa NICAM-ohjelman, valitse KÄYTTÄJÄ ASETA -valikon NICAM-asetukseksi ON (alkuasetus). Jos haluat tarkistaa valikon asetuksen, katso sivua Stereoäänisten ja kaksikielisten ohjelmien nauhoittaminen (ei saatavana mallille SLV-SE240D)

65 Äänen valitseminen nauhoituksen aikana Valitse haluamasi ääni painamalla AUDIO MONITOR. Stereoääniset ohjelmat Ääni Kuvaruutunäyttö Näyttö Stereoääni NICAM, STEREO STEREO Vasen kanava NICAM, VAS KAN STEREO Oikea kanava NICAM, OIK KAN STEREO Vasen ja oikea kanava* NICAM, VAS + OIK KAN STEREO * Tavallisesti vasemman ja oikean kanavan yhdistetty ääni Kaksikieliset ohjelmat Ääni Kuvaruutunäyttö Näyttö Pää-ääni NICAM, I KIELI STEREO Toinen ääni NICAM, II KIELI STEREO Pää-ääni ja toinen ääni NICAM, I KIELI/II KIELI STEREO Lisätoiminnot Normaali ääni* NICAM, MONO STEREO * Tavallisesti pää-ääni (monoääni) Äänen valitseminen HiFi-toiston aikana Valitse haluamasi ääni painamalla AUDIO MONITOR. Ääni Kuvaruutunäyttö Näyttö Stereoääni STEREO STEREO Vasen kanava VAS KAN STEREO Oikea kanava OIK KAN STEREO Yhdistetty ääni* SEKOITTAA STEREO Monofoninen ääni MONO Ei ilmaisinta * Vasemman ja oikean kanavan yhdistetty ääni ja tavallinen monofoninen ääniraita jatkuu Stereoäänisten ja kaksikielisten ohjelmien nauhoittaminen (ei saatavana mallille SLV-SE240D) 65

66 Äänen nauhoitus videonauhalle Kuvanauhuri nauhoittaa äänen kahdelle erilliselle raidalle. Hifi-ääni nauhoitetaan pääraidalle yhdessä kuvan kanssa. Monoääni nauhoitetaan normaalille ääniraidalle nauhan reunaan. Normaali ääniraita (monoääni) Hifi-ääniraita (pääraita) Stereoääni Tavallisesti yhdistetty vasen ja oikea kanava Stereoääni (vasen ja oikea kanava) Kaksikielinen ääni Tavallisesti pää-ääni Pää-ääni (vasen kanava) Toinen ääni (oikea kanava) Huomautuksia Jos haluat kuunnella stereofonista toistoääntä, sinun on liitettävä kuvanauhuri SCART- tai AUDIO OUT -liitäntöjen kautta. Kun toistat nauhaa, jonka ääni on nauhoitettu monofonisena, ääni kuuluu monofonisena riippumatta siitä, mikä ääni AUDIO MONITOR -painikkeella on valittu. 66 Stereoäänisten ja kaksikielisten ohjelmien nauhoittaminen (ei saatavana mallille SLV-SE240D)

67 Haku käyttämällä indeksitoimintoa (ei saatavana mallille SLV-SE240D) Kuvanauhuri lisää nauhalle automaattisesti indeksimerkin nauhoituksen aloituskohtaan. Näiden merkkien avulla voit etsiä nauhalta haluamasi ohjelman. Tietyn nauhoituksen etsiminen selailun avulla (indeksiselailu) Aseta kuvanauhuriin nauha, jolla on indeksimerkkejä. Paina./> (indeksihaku). Kuvanauhuri aloittaa kunkin nauhoituksen viiden sekunnin pituisen selailun määritettyyn suuntaan. INDEKSI SELAUS : BB Kun olet löytänyt haluamasi kohdan, aloita toisto painamalla H (toisto). Lisätoiminnot Tietyn nauhoituksen hakeminen (indeksihaku) Aseta kuvanauhuriin nauha, jolla on indeksimerkkejä. Paina./> (indeksihaku) kaksi kertaa. Jos haluat hakea eteenpäin, paina > (indeksihaku) kaksi kertaa. Jos haluat hakea taaksepäin, paina. (indeksihaku) kaksi kertaa. Paina./> (indeksihaku) riippuen suunnasta, jossa haluamasi ohjelma on. Joka kerta kun painat painiketta, numero suurenee tai pienenee enintään ±20. Kuvanauhuri etsii valitsemasi ohjelman ja aloittaa automaattisesti toiston siitä. Haun pysäyttäminen Paina x (pysäytys). INDEKSI HAKU : BB +02 jatkuu Haku käyttämällä indeksitoimintoa (ei saatavana mallille SLV-SE240D) 67

68 Huomautuksia Kuvanauhuri ei lisää indeksimerkkiä, kun nauhoitus aloitetaan nauhoituksen taukotilasta. Jos vaihdat nauhoituksen taukotilan aikana kanavapaikkaa, kuvanauhuri kuitenkin lisää indeksimerkin. Kun painat. (indeksihaku) -painiketta eikä valitun indeksimerkin edelle ole nauhoitettu mitään, toisto ei ehkä ala täsmälleen indeksimerkin kohdalta. 68 Haku käyttämällä indeksitoimintoa (ei saatavana mallille SLV-SE240D)

69 Kuvan säätäminen Raidanseurannan säätäminen Vaikka kuvanauhuri säätää seurannan toiston aikana automaattisesti, kuva saattaa vääristyä, jos nauha on huonokuntoinen. Jos näin käy, säädä seuranta manuaalisesti. Tuo seurantamittari näkyviin painamalla toiston aikana kuvanauhurin painiketta PROGRAM +/. Vääristymän pitäisi kadota, kun painat jompaakumpaa painiketta. Voit palata automaattiseen seurannan säätöön poistamalla nauhan ja asettamalla sen uudelleen kuvanauhuriin. Kuvan terävyyden säätäminen (Smart trilogic) Voit säätää kuvan terävyyttä automaattisesti. 1 2 TRACKING Raidanseurantamittari Paina toiston aikana MENU, korosta kohta KÄYTTÄJÄ ASETA painamalla M/m/</, ja paina. Korosta kohta SMART TRILOGIC painamalla M/m ja paina,. OSD : ON NAUHAN VALITSE : E1 8 0 VÄRIJÄRJESTELMÄ : AUTO KO 16:9 : AUTO NICAM VIRRAN SÄÄSTÖ : ON : OFF SMART TRILOGIC : ON VALITSE : ASETA : POIS : LOPETA : MENU Lisätoiminnot 3 4 Valitse SMART TRILOGIC -kohdan asetukseksi ON tai OFF painamalla M/ m. ON: Kuvan terävyys säätyy automaattisesti. OFF: Säädä kuvan terävyys ON/OFF manuaalisesti. POIS Jos haluat pehmentää kuvaa, paina painiketta <. Jos haluat terävöittää kuvaa, paina painiketta,. Palaa alkuperäiseen näyttöön painamalla MENU. KUVA SMART TRILOGIC : OFF PEHMEÄMPI TERÄVÄMPI : ASETA : : LOPETA : MENU Kuvan säätäminen 69

70 Kuvanauhurin virrankulutuksen pienentäminen Voit pienentää kuvanauhurin virrankulutusta asettamalla näytön ilmaisimet sammumaan, kun kuvanauhurin virta katkaistaan (nauhuri kytketään valmiustilaan) Paina MENU, korosta kohta KÄYTTÄJÄ ASETA painamalla M/m/</, ja paina. Korosta kohta VIRRAN SÄÄSTÖ painamalla M/m. Valitse ECO1 tai ECO2 painamalla, ja paina sitten. ECO1: Virrankulutus pienempi. ECO2: Virrankulutus pienee minimiin. OSD : ON NAUHAN VALITSE : E1 8 0 VÄRIJÄRJESTELMÄ : AUTO KO 16:9 : AUTO NICAM VIRRAN SÄÄSTÖ : ON : ECO1 SMART TRILOGIC : ON VALITSE : ASETA : POIS : LOPETA : MENU Ilmaisimien tuominen näyttöön Valitse vaiheessa 3 VIRRAN SÄÄSTÖ -asetukseksi OFF. Huomautuksia Kun kuvanauhuri on nauhoitusvalmiustilassa, näytön ilmaisin palaa, vaikka VIRRAN SÄÄSTÖ -kohdan asetuksena olisi ECO1 tai ECO2. Läpiohjaustoiminto ei toimi oikein, jos VIRRAN SÄÄSTÖ -asetukseksi on valittu ECO2. Valitse VIRRAN SÄÄSTÖ -asetukseksi OFF tai ECO1 varmistaaksesi oikean toiminnan. 70 Kuvanauhurin virrankulutuksen pienentäminen

71 Valikkoasetusten muuttaminen 1 Paina MENU, valitse KÄYTTÄJÄ ASETA tai HELPPÄYTTÖ ja paina. OSD : ON NAUHAN VALITSE : E1 8 0 VÄRIJÄRJESTELMÄ : AUTO KO 16:9 : AUTO NICAM VIRRAN SÄÄSTÖ : ON : OFF SMART TRILOGIC : ON VALITSE : ASETA : POIS : LOPETA : MENU VPS / PDC OLETUS : OFF SHOWVIEW PIDENNÄ AUTO VIRRANKATK. : OFF : OFF AJASTUSTAPA : VALITTAVA VALITSE : ASETA : POIS : LOPETA : MENU 2 3 Valitse muutettava asetus painamalla M/m. Muuta asetusta painamalla, ja paina. Valikkoasetukset Alkuasetukset on painettu lihavilla kirjaimilla. Lisätoiminnot KÄYTTÄJÄ ASETA Valikon kohta Aseta kohdan asetukseksi OSD ON: näyttö näkyy television kuvaruudussa. OFF: näyttö ei näy television kuvaruudussa. NAUHAN VALITSE E180: E-180-tyyppisiä tai lyhyempiä nauhoja varten. E240: E-240-tyyppisiä nauhoja varten. E260: E-260-tyyppisiä nauhoja varten. E300: E-300-tyyppisiä nauhoja varten. VÄRIJÄRJESTELMÄ KO 16:9 NICAM* 1 AUTO: kuvanauhuri valitsee värijärjestelmän automaattisesti. PAL: värijärjestelmän valinta PAL-nauhan toistoa varten. M/V: nauhoitetun nauhan toisto mustavalkoisena. AUTO: kun käytät laajakuvatelevisiota. Kuvanauhuri havaitsee automaattisesti, ovatko toistettavat tai nauhoitettavat ohjelmat normaali- vai laajakuvamuotoisia. ON: Jos kuvanauhuri ei kykene havaitsemaan laajakuvatelevisio-ohjelmia asetuksella AUTO. Kuvanauhuri toistaa ja nauhoittaa aina laajakuvamuodolla. OFF: Jos et käytä laajakuvatelevisiota. ON: NICAM-lähetysten äänitys hifi-ääniraidalle. OFF: normaalin äänen äänitys hifi-ääniraidalle. Jos haluat lisätietoja, katso sivua 64. jatkuu Valikkoasetusten muuttaminen 71

72 Valikon kohta VIRRAN SÄÄSTÖ SMART TRILOGIC Aseta kohdan asetukseksi ECO1: jos haluat, että kuvanauhurin virran säästämiseksi näytön ilmaisimet eivät ole käytössä. ECO2: jos haluat, että kuvanauhurin virran säästämiseksi pienee minimiin näytön ilmaisimet eivät ole käytössä nauhuri kytketään valmiustilaan. Valitse ECO1 tai OFF ansiostamalla Läpiohjaus ja maksu-tv-/canal Plus -toiminnot. OFF: jos haluat näytön ilmaisimien olevan käytössä, kun kuvanauhuri on valmiustilassa. ON: kun haluat säätää kuvan tarkkuuden automaattisesti. OFF: kun haluat säätää kuvan tarkkuuden manuaalisesti. HELPPÄYTTÖ Valikon kohta VPS/PDC OLETUS* 2 SHOWVIEW PIDENNÄ* 3 Aseta kohdan asetukseksi OFF: VPS/PDC-toiminto ei ole käytössä. ON: toiminto on käytössä. OFF: ShowView-lisäaika-toiminto ei ole käytössä. 10/20/30/.../60 (minuuttia): ShowView-asetuksella asetetun ajan pidennys. AUTO VIRRANKATK. OFF: automaattinen virrankatkaisutoiminto ei ole käytössä. 2TUNTI/3TUNTI: kuvanauhurista katkeaa virta automaattisesti, jos kuvanauhuri ei vastaanota signaalia kahteen tai kolmeen tuntiin etkä paina mitään painiketta tänä aikana. AJASTUSTAPA* 3 VALITTAVA: avaa painikkeen TIMER painalluksella AJASTUSTAPA-valikon, josta voit valita vaihtoehdon NORMAALI tai SHOWVIEW. NORMAALI: avaa painikkeen TIMER painalluksella AJASTIN OHJELM. -valikon. SHOWVIEW: avaa painikkeen TIMER painalluksella SHOWVIEW-valikon. Jos haluat lisätietoja, katso sivuja 50 ja 54. * 1 vain SLV-SE840E, SE747E, SE740E, SX740E ja SE640E * 2 ei saatavana mallille SLV-SE640D/E * 3 ei saatavana mallille SLV-SE640D/E ja SE240D 72 Valikkoasetusten muuttaminen

73 Editointi Liittäminen kuvanauhuriin tai stereolaitteistoon Liittäminen, kun haluat nauhoittaa tällä kuvanauhurilla Liitä toisen kuvanauhurin linjalähtöliitäntä tämän kuvanauhurin tuloliitäntään. Valitse kuvanauhurillesi parhaiten sopiva liitäntätapa esimerkkien AC mukaan. Esimerkki A Televisio Tämä kuvanauhuri (nauhoittava) Toinen kuvanauhuri (toistava) LINE-1 (EURO AV) Editointi SCART (EURO-AV) SCART-kaapeli (ei sisälly vakiovarusteisiin) : Signaalin kulkusuunta Esimerkki B (vain SLV-SE840D/E) Tämä kuvanauhuri (nauhoittava) Televisio t LINE-2 L o R (avaa suojus tehdäksesi liitännät) LINE OUT Audio-/videokaapeli (ei sisälly vakiovarusteisiin) Toinen kuvanauhuri (toistava) : Signaalin kulkusuunta jatkuu Liittäminen kuvanauhuriin tai stereolaitteistoon 73

74 Esimerkki C Televisio Tämä kuvanauhuri (nauhoittava) Toinen kuvanauhuri (toistava) LINE-3 (DEC/EXT)* 1 tai LINE-2 (DEC/EXT)* 2 SCART (EURO-AV) : Signaalin kulkusuunta SCART-kaapeli (ei sisälly vakiovarusteisiin) Liittäminen stereolaitteistoon (vain SLV-SE840D/E) Liitä tämän kuvanauhurin t LINE-2 L o R -liitännät stereolaitteiston äänilähtöliitäntöihin audiokaapelilla (ei sisälly vakiovarusteisiin). Huomautuksia Varmista, että liität liittimet väriltään vastaaviin liitäntöihin. Jos toisessa kuvanauhurissa on vain monoääni, jätä punaiset liittimet liittämättä. Jos liität tämän kuvanauhurin toisen kuvanauhurin LINE IN - ja LINE OUT -liitäntöihin, valitse tulosignaali oikein häiriöhurinan välttämiseksi. Jos toisessa kuvanauhurissa ei ole SCART (EURO-AV) -liitäntää, käytä sen sijaan sopiva kaapelia ja liitä kaapeli toisen videonauhurin linja (ulos) -liitäntöihin. Kun liität toisen kuvanauhurin LINE-3 (DEC/EXT)* 1 tai LINE-2 (DEC/EXT)* 2 -liittimeen, tuo näyttöön L3 * 1 tai L2 * 2 painamalla INPUT SELECT. * 1 SLV-SE840D/E * 2 SLV-SE747E, SE740D/E, SX740D/E, SE640D/E ja SE240D 74 Liittäminen kuvanauhuriin tai stereolaitteistoon

75 Peruseditointi Nauhoittaminen tällä kuvanauhurilla Ennen editoinnin aloittamista Kytke televisioon virta ja valitse siitä videokanava. Paina INPUT SELECT, kunnes näyttöön tulee sen liitännän ilmaisin, johon toinen kuvanauhuri on liitetty. Valitse SP/LP-painiketta painamalla nauhanopeudeksi normaalinopeus (SP) tai puolinopeus (LP)*. REC z X Aseta toiseen (toistavaan) kuvanauhuriin lähdenauha, jonka suojakieleke on poistettu. Etsi toiston aloituskohta ja kytke lähdelaite taukotilaan. Aseta tähän (nauhoittavaan) kuvanauhuriin nauha, jonka suojakieleke on paikallaan. Etsi nauhoituksen aloituskohta ja kytke lähdelaite taukotilaan painamalla X (tauko). Kytke tämä kuvanauhuri nauhoitustaukotilaan painamalla REC z. Aloita editointi painamalla kummankin kuvanauhurin X (tauko) -painiketta samanaikaisesti. Editointi Editoinnin pysäyttäminen Paina kummankin kuvanauhurin x (pysäytys) -painiketta. Vihje Voit poistaa haluamiasi kohtia editoimisen aikana painamalla tämän kuvanauhurin X (tauko) -painiketta, kun poistettava kohta alkaa. Kun poistettava kohta loppuu, jatka nauhoitusta painamalla X (tauko) uudelleen. * ei saatavana mallille SLV-SE240D Peruseditointi 75

76 Äänen jälkiäänitys (vain SLV-SE840D/E) Tämän toiminnon avulla voit äänittää normaalille ääniraidalle. Aiemmin äänitetty monoääni korvautuu uudella äänellä, mutta alkuperäinen hifi-ääni säilyy muuttumattomana. Tämän toiminnon avulla voit esimerkiksi lisätä selostuksen videokameralla kuvaamallesi nauhalle. Ennen aloittamista... Avaa etupaneelissa oleva t LINE-2 L o R -liitännät peittävä kansi ja liitä toistava lähdelaite liitäntöihin. Kytke televisioon virta ja valitse siitä videokanava t LINE-2 L o R AUDIO DUB Aseta lähdenauha stereolaitteistoon (tai toistavaan kuvanauhuriin). Etsi toiston aloituskohta ja kytke lähdelaite taukotilaan. Aseta tähän (nauhoittavaan) kuvanauhuriin nauha, jolle haluat äänittää ja jonka suojakieleke on paikallaan. Etsi korvattavan äänen alkukohta ja paina X (tauko). Kuvanauhuri kytkeytyy taukotilaan. Paina AUDIO DUB. Ilmaisimet A_DUB ja näkyvät näytössä. Aloita editointi painamalla tämän kuvanauhurin ja stereolaitteen (tai toisen kuvanauhurin) X (tauko) -painiketta samanaikaisesti. Kun olet käyttänyt tätä toimintoa, kuvanauhuri asettaa automaattisesti toistoäänen monoääniseksi. Editoinnin pysäyttäminen Paina tämän kuvanauhurin ja stereolaitteen (tai toisen kuvanauhurin) x (pysäytys) -painiketta. X 76 Äänen jälkiäänitys (vain SLV-SE840D/E)

77 Lisätietoja Vianmääritys Jos sinulla on laitteeseen liittyviä kysymyksiä tai ongelmia, joihin et löydä ratkaisua seuraavassa olevista taulukoista, ota yhteys lähimpään Sony-huoltoon. Häiriö Korjaus?/1 (käynnistys/ valmiustila) -kytkin ei toimi. Liitä verkkojohto pistorasiaan pitävästi. Virta Virta on kytkettynä, mutta kuvanauhuri ei toimi. Laitteen sisään on tiivistynyt kosteutta. Katkaise virta, irrota verkkojohto pistorasiasta ja anna kosteuden haihtua kuvanauhurista yli kolme tuntia. Kuvanauhuri on liitetty pistorasiaan, mutta näyttö pysyy pimeänä. Valitse KÄYTTÄJÄ ASETA-valikon VIRRAN SÄÄSTÖ -asetukseksi OFF (katso sivua 70). Kello Kello on pysähtynyt, ja ilmaisin : näkyy näytössä. Toistettava kuva ei näy television kuvaruudussa. Kello pysähtyy, jos kuvanauhuri irrotetaan verkkovirrasta. Aseta kellonaika (ja ajastin) uudelleen. Varmista, että televisio on asetettu videokanavalle. Jos käytät videomonitoria, aseta se videosignaalin vastaanottoon. Jos kuvanauhuri on liitetty televisioon SCART-kaapelilla, varmista, että VIDEO-ilmaisin näkyy näytössä. Saat VIDEO-ilmaisimen näyttöön painamalla kaukosäätimen t TV/VIDEO -painiketta. Lisätietoja Toisto Kuva on epäselvä. Televisiolähetykset voivat häiritä kuvanauhuria. Aseta kuvanauhurin RF-lähtökanava uudelleen (katso sivua 22). Säädä raidanseurantaa kuvanauhurin painikkeilla PROGRAM +/. Kuvapäät ovat likaiset (katso Vianmääritys-osan viimeistä sivua). Puhdista kuvapäät käyttämällä kuvapäiden Sony:n puhdistuskasettia. Jos Sony puhdistuskasetteja ei ole saatavana, puhdistuta kuvapäät lähimmässä Sony-huollossa (veloitus huoltohinnaston mukaan). Käytä vain Sonyn märkäpuhdistuskasetteja, koska muut myynnissä olevat märkäpuhdistuskasetit saattavat vahingoittaa kuvapäitä. Kuvapäät on ehkä vaihdettava. Pyydä lisätietoja lähimmästä Sony-huollosta. Kuva siirtyy pystysuunnassa kuvallisen kelauksen aikana. Säädä television tai monitorin pystypitoa asianomaisella säätimellä. Kuva näkyy mutta ääntä ei kuulu. Nauha on viallinen. Jos olet tehnyt A/V-liitännät, tarkista audiokaapelin liitäntä. jatkuu Vianmääritys 77

78 Toisto Nauhoitus Ajastinnauhoitus Häiriö Kuvanauhurilla nauhoitetun nauhan ääni ei ole stereoääninen, tai STEREO-ilmaisin vilkkuu näytössä. Television kuvaruudussa ei näy kuvaa. Vastaanotettavan televisiokuvan laatu on huono. Nauhan toisto alkaa heti, kun kasetti on asetettu kuvanauhuriin. Kuvanauhuri työntää kasetin ulos, kun painat z REC. Mitään ei tapahdu, kun painat z REC. Ajastin ei toimi. SHOWVIEW- tai AJASTIN OHJELM. -valikko ei tule näkyviin. Korjaus Säädä raidanseurantaa. Kuvapäät ovat likaantuneet. Puhdista kuvapäät yllä kuvatulla tavalla käyttämällä kuvapäiden Sony:n puhdistuskasettia. Varmista, että televisio on asetettu videokanavalle. Jos käytät videomonitoria, aseta se videosignaalin vastaanottoon. Televisiolähetykset voivat häiritä kuvanauhuria. Aseta kuvanauhurin RF-lähtökanava uudelleen (katso sivua 22). Valitse oikea ohjelmalähde INPUT SELECT -painikkeella. Valitse kanavapaikka, kun nauhoitat televisio-ohjelmia. Valitse linjatuloliitäntä, kun nauhoitat muista laitteista tulevia ohjelmia. Tarkista, että antennikaapeli on liitetty pitävästi. Muuta televisioantennin suuntausta. Kasetin suojakieleke on poistettu. Jos haluat nauhoittaa nauhalle, peitä suojakielekkeen paljastama kolo (katso sivua 43). Kasetin suojakieleke on poistettu. Jos haluat nauhoittaa nauhalle, peitä suojakielekkeen paljastama kolo (katso sivua 43). Varmista, ettei nauha ole lopussa. Varmista, että kellonaika on asetettu oikein. Varmista, että kuvanauhurissa on kasetti. Varmista, että kasetin suojakieleke on paikallaan. Varmista, ettei nauha ole lopussa. Varmista, että ajastinnauhoitusta varten on valittu kanavapaikka. Varmista, että ajastimeen asetettu aika on nykyistä aikaa myöhempi. Varmista, että dekooderiin on kytketty virta. Varmista, että satelliittivirittimen virta on kytkettynä. Kello pysähtyy, jos kuvanauhuri irrotetaan verkkovirrasta. Aseta kellonaika ja ajastin uudelleen. Katkaise kuvanauhurista virta ja irrota verkkojohto pistorasiasta. Varmista, että HELPPÄYTTÖ-valikon AJASTUSTAPA-kohdan asetus on oikea (katso sivua 72). 78 Vianmääritys

79 Häiriö Korjaus Ajastinnauhoitus VPS/PDC-toiminto ei toimi oikein. Tarkista, että kellonajan ja päivämäärän asetukset ovat oikeat. Varmista, että asettamasi VPS/PDC-aika on oikea (TVohjelmalehdessä voi olla virhe). Jos nauhoitettavaksi haluamasi kanava ei lähetä kelvollisia VPS/PDC-tietoja, kuvanauhuri ei aloita nauhoitusta. Jos vastaanoton laatu on huono, VPS/PDC-signaali voi olla muuttunut eikä kuvanauhuri ehkä siksi aloita nauhoitusta. Tahdistettu nauhoitus SYNCHRO REC -painike kytkeytyy pois käytöstä nauhoituksen aikana, tai kuvanauhuri ei siirry takaisin nauhoituksen taukotilaan. Tahdistettu nauhoitus ei toimi. Tahdistetun nauhoituksen avulla nauhoitettu ohjelma ei ole nauhoittunut kokonaan. Nauha on lopussa. Aseta kuvanauhuriin uusi kasetti ja paina SYNCHRO REC -painiketta uudelleen. Liitetystä laitteesta ei ole katkaistu virtaa. Katkaise liitetystä laitteesta virta ja paina SYNCHRO REC -painiketta uudelleen. On sattunut sähkökatko. Paina SYNCHRO REC -painiketta uudelleen. Jos ajastinnauhoitus ja tahdistettu nauhoitus menevät ajallisesti päällekkäin, kuvanauhuri nauhoittaa ensin alkaneen ohjelman loppuun ja aloittaa vasta sitten toisen ohjelman nauhoituksen. On sattunut sähkökatko. Paina SYNCHRO REC -painiketta uudelleen. Lisätietoja Maksu-TV/Canal Plus Et voi katsella maksu- TV-/Canal Plus -ohjelmia, kun kuvanauhuri on valmiustilassa. Kuvanauhuri nauhoittaa maksu-tv-/canal Plus -ohjelman aina salattuna. Varmista, että DEK-asetuksena tälle kanavalle on TV- KANAVATAULUKKO-valikossa valittu ON. Varmista, että maksu-tv-/canal Plus -dekooderin SCARTkaapeli on liitetty pitävästi. Varmista, että maksu-tv-/canal Plus -dekooderin SCARTkaapeli on liitetty pitävästi. Varmista, että DEK-asetuksena tälle kanavalle on TV- KANAVATAULUKKO-valikossa valittu ON. jatkuu Vianmääritys 79

80 Muut Häiriö Kuvanauhuriin ei voi asettaa kasettia. Kaukosäädin ei toimi. Valitun linjatuloliitännän ilmaisin ei tule näyttöön. Raidanseurantamittari ei näy television kuvaruudussa. Et voi ohjata muita televisioita. Kuvanauhurin näyttö muuttuu himmeäksi. Kuvanauhuri täytyy puhdistaa. Läpiohjaustoiminto ei toimi. Korjaus Tarkista, ettei kuvanauhurissa ole jo kasettia. Varmista, että suuntaat kaukosäätimen kuvanauhurissa olevaan kaukosäätimen tunnistimeen. Vaihda kaukosäätimen kaikki paristot uusiin, jos niissä ei ole riittävästi jännitettä. Varmista, että kaukosäätimen [TV] / [VIDEO] -kytkin on oikeassa asennossa. Näytä liitetty linja painamalla INPUT SELECT. Nauha on niin huonokuntoinen, ettei seurantaa voi säätää. Aseta television koodinumero. Koodinumero voi vaihtua, kun vaihdat kaukosäätimen paristot. Näyttö himmenee automaattisesti, kun kuvanauhuri kytkeytyy valmiustilaan tai ajastinnauhoitukseen. Puhdista laitteen kotelo, paneeli, painikkeet ja säätimet kuivalla, pehmeällä liinalla tai pehmeällä, mietoon puhdistusliuokseen kostutetulla liinalla. Älä käytä puhdistukseen liuottimia, kuten alkoholia tai bensiiniä. Valitse KÄYTTÄJÄ ASETA-valikon VIRRAN SÄÄSTÖ -asetukseksi OFF (katso sivua 70). Likaisten kuvapäiden aiheuttamia häiriöitä Normaali kuva Häiriöinen kuva Epäselvä kuva Ei kuvaa (tai mustavalkoinen kuva) vähän likaantuneet kuvapäät kuluneet kuvapäät 80 Vianmääritys

81 Tekniset tiedot Järjestelmä Vastaanotettavat kanavat PAL (B/G) VHF-kanavat E2E12 Italialaiset VHF-kanavat AH UHF-kanavat E21E69 KAAPELI S01S05, S1S20 HYPER S21S41 RF-lähtösignaali UHF-kanavat 2169 Antennilähtöliitäntä 75 ohmin epäsymmetrinen antenniliitäntä Nauhanopeus SP: PAL 23,39 mm/s (nauhoitus/toisto) NTSC 33,35 mm/s (vain toisto) LP: PAL 11,70 mm/s (nauhoitus/toisto)* NTSC 16,67 mm/s (vain toisto) EP: NTSC 11,12 mm/s (vain toisto)* Pisin nauhoitus-/toistoaika 10 tuntia LP-tilassa (E300-nauhalla) Pikakelausaika taaksepäin Noin 1 min (E180-nauhalla) * ei saatavana mallille SLV-SE240D Tulo- ja lähtöliitännät LINE-1 (EURO AV) 21-nastainen Videotuloliitäntä: nasta 20 Audiotuloliitäntä: nastat 2 ja 6 Videolähtöliitäntä: nasta 19 Audiolähtöliitäntä: nastat 1 ja 3 LINE-2 (DEC/EXT)/LINE-3 (DEC/EXT) 21-nastainen Videotuloliitäntä: nasta 20 Audiotuloliitäntä: nastat 2 ja 6 t LINE-2 L o R* 1 VIDEO IN, RCA-liitäntä (1) Tulosignaali: 1 Vp-p, 75 ohmia, epäsymmetrinen, negatiivinen tahdistus AUDIO IN, RCA-liitäntä (2) Tulotaso: 327 mv RMS Tuloimpedanssi: yli 47 kilo-ohmia AUDIO (OUT/SORTIE) R/D L/G* 2 RCA-liitäntä (2) Nimellislähtötaso: 327 mv RMS Kuormaimpedanssi: 47 kilo-ohmia Lähtöimpedanssi: alle 10 kilo-ohmia * 1 vain SLV-SE840D/E * 2 ei saatavana mallille SLV-SE640D/E ja SE240D Yleistä Käyttöjännite V AC, 50 Hz Tehonkulutus SLV-SE240D 15 W 1,2 W (VIRRAN SÄÄSTÖ -asetuksena ECO2, vähintään) SLV-SE640D/E 17 W 1,2 W (VIRRAN SÄÄSTÖ -asetuksena ECO2, vähintään) SLV-SE840D/E, SE747E, SE740D/E ja SX740D/E 17 W 1,3 W (VIRRAN SÄÄSTÖ -asetuksena ECO2, vähintään) Käyttölämpötila 5 C40 C Varastointilämpötila 20 C60 C Mitat mukaan luettuina ulkonevat osat ja säätimet (l/k/s) Noin mm (SLV-SE240D) Noin mm (SLV-SE840D/E, SE747E, SE740D/E, SX740D/E ja SE640D/E) Paino Noin 2,8 kg (SLV-SE240D) Noin 3,1 kg (SLV-SE840D/E, SE747E, SE740D/E, SX740D/E ja SE640D/E) Vakiovarusteet Kaukosäädin (1) R6 (koko AA) -paristot (2) Antennikaapeli (1) Valmistaja pidättää itsellään oikeuden muuttaa laitteen muotoilua ja ominaisuuksia ilman erillistä ilmoitusta. Lisätietoja Tekniset tiedot 81

82 Hakemisto A Ajastimen asetus 54 Dial Timer -toiminnon avulla 45 käyttämällä ShowViewjärjestelmää 50 muuttaminen 62 nauhoitus päivittäin tai viikoittain 52, 55 peruuttaminen 62 tarkistaminen 62 Antennin liittäminen 16 Automaattinen kellonajan asetus 21 Automaattinen viritys 20 C Canal Plus 35 D Dial Timer 45 E Editointi 73 Esittely 49 H Haku eri nopeuksilla 57 käyttämällä indeksitomintoa 67 Hifi-ääniraita 66 I Indekshaku 67 Indeksiselaus 67 K Kanavan nimen muuttaminen 33 Kanavapaikan siirtäminen 30 Kanavapaikkojen poistaminen käytöstä 31 Kanavien esiviritys 27 Kellonajan asettaminen 23 Kieliasetus 26 Kopiointi. katso editointi Kuvapäiden puhdistaminen 77 L Laajakuvamuoto 71 Laskuri 39 Liittäminen kuvanauhuri televisioon 16, 17 SCART (EURO-AV) -liitännällä varustettuun televisioon 17 stereolaitteistoon 19, 73 videolaitteeseen 19 LP-tila 41 M Maa-asetus 21 Maksu-TV 35 Manuaalinen hienoviritys 29 Monoääni 65 N Nauhoitus 41 ajastimen asetus 54 Dial Timer -toiminnon avulla 45 kaksikieliset ohjelmat 64 katseltaessa toista ohjelmaa 42 kestoaika 59 käyttämällä ShowViewjärjestelmää 50 stereoääniset ohjelmat 64 suojaaminen 43 televisiosta katsottava ohjelma 44 NICAM-lähetykset 64 Normaali ääniraita 66 P PDC (ohjelman nauhoituksen ohjausjärjestelmä) 52 R RF-kanava 20, 22 S SCART-liitäntä 17 ShowView nauhoitus 50 Smart trilogic 69 SMARTLINK ajastin yhdellä painikkeella 18 NexTView Download 18 suora nauhoitus televisiosta 18, 44 toisto yhdellä painikkeella 18, 40 valikko yhdellä painikkeella 18 SP-tila 41 Stereoääni 64 Suojakieleke 43 Säätäminen kuva 69 raidanseuranta 69 T Tahdistettu nauhoitus 61 Television esiviritettyjen kanavien siirto 25 Toisto 38 eri nopeuksilla 57 hidastettu 57 äänen valitseminen 65 V Valikkoasetusten muuttaminen 71 Virran säästö 70 VPS (kuvanauhurin ohjelmointijärjestelmä) 52 Värijärjestelmä yhteensopivat värijärjestelmät 2 Z ZWEITON-lähetykset 64 Ä Äänen jälkiäänitys 76 Äänen tarkkailu 65 Ääniraita Hakemisto

83

84 Pika-aloitusopas 1 Kuvanauhurin liittäminen LINE-1 (EURO AV) Liitä verkkojohto pistorasiaan Valitse kieli painamalla M/m/</, ja paina sitten Kun MAA VALITSE valikko tulee näkyviin, valitse maa painamalla M/m/ </, ja paina sitten. Kun kaikki vastaanotettavissa olevat kanavat on esiviritetty, valikko katoaa televisioruudulta. Voit järjestää kanavapaikat mihin tahansa järjestykseen (katso Kanavapaikkojen muuttaminen tai poistaminen käytöstä ). 3 Kellonajan asettaminen : Signaalin kulkusuunta 1...Liitä antenni kuvanauhurin -liitäntään. 2...Liitä ja television antennitulo varusteisiin kuuluvalla antennijohdolla. 3...Saat paremman kuvan ja äänen, kun liität LINE-1 (EURO AV) -liitännän televisioon SCART-kaapelilla, jos televisiossa on SCART (EURO-AV) -liitäntä. 4...Liitä verkkojohto pistorasiaan Paina MENU, korosta kohta KELLO ASETA painamalla M/m/</, ja paina Aseta tuntilukema painamalla M/m ja paina sitten, Aseta minuuttilukema painamalla M/m. Aseta päivä, kuukausi ja vuosi peräkkäin valitsemalla asetettava kohde painamalla, ja valitse numerot painamalla M/m. Paina sitten Paina MENU. Nyt voit käyttää kuvanauhuria. 2 Automaattisen virityksen käyttäminen 1...Kytke televisioon virta ja valitse siitä videokanava. Jos televisiossa ei ole SCART (EURO- AV) -liitintä, viritä televisio kanavalla 32 (tämän kuvanauhurin alkuperäinen RF-kanava). Katso television viritysohjeet television ohjekirjasta. Jos kuva ei näy selvästi, katso RF-kanavan muuttaminen. Sony Corporation Printed in Indonesia AC A
