SCHÖNOX-vedeneristys. Vedeneristystyöohjeet SCHÖNOX-vedeneristysjärjestelmille uudiskohteisiin, saneerauskohteisiin ja peltielementtikylpyhuoneisiin.

Transkriptio

1 SCHÖNOX-vedeneristys Vedeneristystyöohjeet SCHÖNOX-vedeneristysjärjestelmille uudiskohteisiin, saneerauskohteisiin ja peltielementtikylpyhuoneisiin. Normaalin rasituksen märkätilat Raskaasti rasitetut märkätilat Lämmittämättömät märkätilat Peltielementtikylpyhuoneet 1

2 Perusteet Tavoitteenamme on aikaansaada SCHÖNOX-tuotteillamme toimiva ja kestävä märkätila tai vedeneristetty rakenne. Tätä tavoitetta edesauttaa myös laadukas suunnittelu ja toteutus. Tuotevalikoimamme kattaa kaiken vedeneristyksiin ja laattojen kiinnittämiseen tarvittavan materiaalin, tapahtuipa asennus sitten normaalissa kodin kylpyhuoneessa, julkisessa rakennuksessa, uima-altaassa tai jopa ulkotiloissa. Telattavalla vesitiiviillä SCHÖNOX HA -pintarakennejärjestelmällä on Eurooppalainen ETAG 022 -hyväksyntäohjeen mukainen tekninen arviointi ETA-09/0247. Lastalevitteisellä vesitiiviillä SCHÖNOX HA -pintarakennejärjestelmällä on Eurooppalainen ETAG 022 -hyväksyntäohjeen mukainen tekninen arviointi ETA-11/0304. SCHÖNOX ifix + WetStop -kalvotiivistysjärjestelmällä on Eurooppalainen ETAG 022 -hyväksyntäohjeen mukainen tekninen arviointi ETA-12/

3 Sisältö Vaatimukset Märkätilat sisätiloissa 4 Märkätilat, alustatuotteet 6 Pohjusteet ja tasoitteet 8 Märkätilat, vedeneristys Normaali rasitus 9 Asennus SCHÖNOX HA -järjestelmällä 10 Märkätilat, vedeneristys Normaalia suurempi rasitus 13 Asennus SCHÖNOX 1K-DS -järjestelmällä 14 Märkätilat, vedeneristys Kaikki rasitusluokat ja alusrakenteet 17 Asennus SCHÖNOX ifix + WetStop -järjestelmä 18 Vedeneristysjärjestelmien yhdistäminen 20 Tiivistys- ja vahvistustarvikkeet ja vedeneristeet 21 Peltielementtikylpyhuone 22 Kiinnityslaastit 25 Saumauslaastit ja elastiset tiivistysmassat 26 Tämä työohje sisältää ratkaisut ja työohjeet seuraaviin käyttötarkoituksiin: SCHÖNOX HA -järjestelmä - Normaalit märkätilat sisätiloissa - Raskaammin rasitetut märkätilat sisätiloissa SCHÖNOX 1K-DS -järjestelmä - Raskaammin rasitetut märkätilat sisätiloissa - Lämmittämättömät märkätilat SCHÖNOX ifix + WetStop -järjestelmä - WetStop-järjestelmä asennetaan aina samalla tavoin riippumatta käyttörasituksesta tai käyttötarkoituksesta. Työhje käsittelee myös tarvittavat vedeneristämisen esitöihin liittyvät seikat kuten tasoitukset ja kallistusten muotoilut. 3

4 Vaatimukset Märkätilat sisätiloissa Asennusolosuhteet Lämpötila: Työkohteen lämpötilan tulee olla + 10 C C, ei koskaan alle + 5 C. Mahdollinen lattialämmitys otetaan pois päältä tai rajoitetaan siten, että lattian lämpötila on n. +15 C. Asennuksen päätyttyä lattialämmityksen lämpötila nostetaan vaiheittain normaaliin käyttölämpötilaan. Ilmankosteus: Tuotteet kuivuvat ilmoitetulla tavalla ilmankosteuden ollessa 50 % RH. Alhaisempi ilmankosteus nopeuttaa kuivumista ja korkeampi hidastaa kuivumista. Alustamateriaalin kosteus: Alustassa saa olla korkeintaan käyttöön valitun vedeneristysjärjestelmän mukainen kosteuspitoisuus. Kunkin järjestelmän suurin sallittu kosteusarvo on esitetty työohjeissa. Asiakirjat Rakennusten sisäpuoleisia märkätiloja koskevat määräykset on esitetty Suomen Rakentamismääräyskokoelmassa osa C2. Märkätiloja koskevat ohjeet löytyvät julkaisuista RIL sekä SisäRYL 2013, lisäksi aihetta käsitellään mm. RT-ohjekorteissa. LATTIA Märkätilojen lattiat valetaan yleensä betonista. Vaihtoehtoisesti valuun voidaan käyttää nopeasti pinnoitettavaa SCHÖNOX SEB Plus -pikabetonia. Puurakenteisissa väli- ja rossipohjissa suositellaan märkätilan kohdalle teräsbetonilaatan valamista levypinnan päälle (viite/ohje: RIL ). Tämä valu voidaan toteuttaa SCHÖNOX SEB Plus -pikabetonilla tai vaihtoehtoisesti SCHÖNOX CLS -kallistustasoitteella. Rakenteen riittävä kantokyky on varmistettava. Mikäli vedeneriste halutaan kiinnittää suoraan levyrakenteen päälle, tulee erityistä huomiota kiinnittää rakenteen liikkumattomuuteen ja liitosten elämättömyyteen sekä riittävän elastisen ja kestävän vedeneristeen valintaan (viite/ohje: RIL ). Näissä tapauksissa suosittelemme valitsemaan käyttöön SCHÖNOX ifix + WetStop -kalvovedeneristejärjestelmän. Kuvassa esimerkki märkätilan lattian rakenteesta puurunkoisessa välipohjarakenteessa. Märkätilojen lattioissa tulee olla vähintään 1:100 kallistus kaivoa kohden ja suihkun alueella vähintään 1:50 noin 0,5 m:n säteellä kaivosta. Kaikissa tiloissa ei ole tarkoituksenmukaista toteuttaa koko lattian alueelle em. kallistuksia, tällöin kallistukset merkitään suunnitelmapiirroksiin (viite/ohje: RIL ). Märkätilan lattiassa saa olla ainoastaan läpivientejä, jotka ovat tarpeen viemäröinnin järjestämiseksi. Näiden läpivientien reunan tulee olla vähintään 40 mm etäisyydellä valmiista seinäpinnasta. Lattian lävistävien putkien kohdalla vedeneriste nostetaan vähintään 15 mm valmista lattiapintaa ylemmäksi (viite/ohje: RIL ). Lattian tasaisuuden tulee olla julkaisussa SisäRYL 2013 esitettyjen arvojen mukainen. Lattiasta poistetaan tartuntaa haittaavat tekijät esim. sementtiliima mekaanisesti työstämällä. Kaikki irtonainen aines poistetaan imuroimalla lattialta. 4 Kuvassa esimerkki märkätilan lattian korkeusasemien merkitsemisestä suunnitelmapiirrokseen.

5 SEINÄT Märkätilojen seinärakenteet toteutetaan kivi- tai levyrakenteisina. Leyvrakenteisissa seinissä on syytä kiinnittää erityistä huomiota rakenteen jäykkyyteen, tarkasta kiinnitysohjeet levyvalmistajalta. Suihku- ja pesupisteiden roiskeveden alueella suositellaan käytettäväksi kivirakenteista seinää (viite/ohje: RIL ). Märkätilojen vedeneristettäviin levyrakenteisiin seiniin ei saa asentaa höyrynsulkumuovia levyn taakse. Poikkeuksena tuuletusvälillä varustettu ns. kaksoisseinärakenne (viite/ohje: RIL ). Putkien sijoittamista seinän sisään tulee välttää, rakenteiden sisään jäävien putkien tulee olla sijoitettuna suojaputkeen. Seinässä sijaitsevan läpiviennin esim. hanakulmarasian, tulee ulottua vähintään 5 mm valmista seinäpintaa ulommaksi, jotta vedeneristys voidaan liittää läpivientiin luotettavasti. Jälkikäteen tehtäviä läpivientejä märkätilan seinässä tulee välttää vedeneristyksen kannalta kriittisillä alueilla. Mahdolliset jälkikäteen toteutettavat läpiviennit tiivistetään huolellisesti hyvälaatuisella tiivistysmassalla esim. Casco Aquaseal. Kuvassa esimerkki pesuhuoneen ja saunan välisen oviaukon karmin tiivistyksestä. Märkätilojen ovi- ja ikkunaliittymät vedeneristeisiin suunnitellaan ja toteutetaan siten, ettei vettä pääse valumaan tai imeytymään rakenteisiin (viite/ohje: RIL ). Märkätilan seinissä suositellaan käyttämään saman järjestelmän vedeneristettä kuin lattiassa. Käytettäessä seinissä eri vedeneristemateriaalia, tulee seinän vedeneristys limittää lattian vedeneristykseen tiiviisti. Limityksen tulee tässä tapauksessa olla vähintään 30 mm (viite/ohje: RIL ). KYNNYS Märkätilasta pois johtavan oven kynnys toteutetaan siten, että vettä ei pääse valumaan viereisen huoneen puolelle. Vedeneriste suositellaan nostettavaksi vähintään 15 mm valmista lattiapintaa ylemmäksi. Kynnyksen suunnittelussa on huomioitava 20 mm:n korkeusraja pyörätuolikäyttöön. Vedeneristeen nosto voidaan tarvittaessa tehdä luiskaamalla. Mikäli vedeneristeen ylösnostoa ei kynnyksellä toteuteta esim. pöyrätuolilla liikkumisen helpottamiseksi, käytetään kynnyksellä tarvittaessa kynnyskaivoja (viite/ohje: RIL ). Kuvassa esimerkki kahden erityyppisen vedeneristeen limityksestä keskenään. ILMANVAIHTO Märkätiloissa on oltava jatkuvatoiminen ja riittävän tehokas ilmanvaihto, joka kuivattaa kastuneet pinnat nopeasti ja kattavasti. Erityistä huomiota tulee kiinnittää korvausilmareittien toimivuuteen esim. ovirako (viite/ohje: RIL ). Kuvassa esimerkki märkätilasta poisjohtavan oviaukon kynnyksen toteuttamisesta. 5

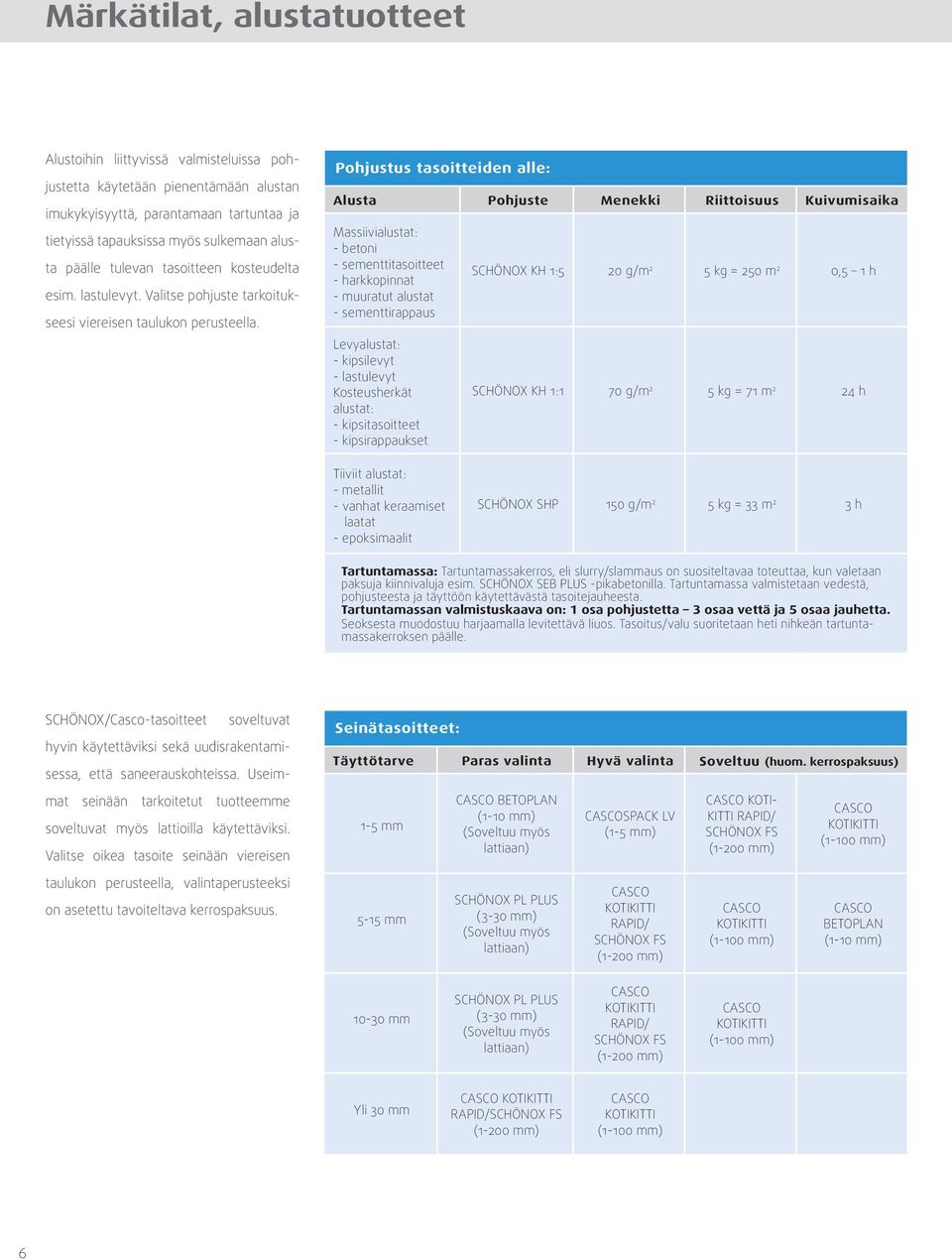

6 Märkätilat, alustatuotteet Alustoihin liittyvissä valmisteluissa pohjustetta käytetään pienentämään alustan imukykyisyyttä, parantamaan tartuntaa ja tietyissä tapauksissa myös sulkemaan alusta päälle tulevan tasoitteen kosteudelta esim. lastulevyt. Valitse pohjuste tarkoitukseesi viereisen taulukon perusteella. Pohjustus tasoitteiden alle: Alusta Pohjuste Menekki Riittoisuus Kuivumisaika Massiivialustat: - betoni - sementtitasoitteet - harkkopinnat - muuratut alustat - sementtirappaus Levyalustat: - kipsilevyt - lastulevyt Kosteusherkät alustat: - kipsitasoitteet - kipsirappaukset SCHÖNOX KH 1:5 20 g/m 2 5 kg = 250 m 2 0,5 1 h SCHÖNOX KH 1:1 70 g/m 2 5 kg = 71 m 2 24 h Tiiviit alustat: - metallit - vanhat keraamiset laatat - epoksimaalit SCHÖNOX SHP 150 g/m 2 5 kg = 33 m 2 3 h Tartuntamassa: Tartuntamassakerros, eli slurry/slammaus on suositeltavaa toteuttaa, kun valetaan paksuja kiinnivaluja esim. SCHÖNOX SEB PLUS -pikabetonilla. Tartuntamassa valmistetaan vedestä, pohjusteesta ja täyttöön käytettävästä tasoitejauheesta. Tartuntamassan valmistuskaava on: 1 osa pohjustetta 3 osaa vettä ja 5 osaa jauhetta. Seoksesta muodostuu harjaamalla levitettävä liuos. Tasoitus/valu suoritetaan heti nihkeän tartuntamassakerroksen päälle. SCHÖNOX/Casco-tasoitteet soveltuvat hyvin käytettäviksi sekä uudisrakentamisessa, että saneerauskohteissa. Useimmat seinään tarkoitetut tuotteemme soveltuvat myös lattioilla käytettäviksi. Valitse oikea tasoite seinään viereisen Seinätasoitteet: Täyttötarve Paras valinta Hyvä valinta 1-5 mm CASCO BETOPLAN (1-10 mm) (Soveltuu myös lattiaan) CASCOSPACK LV (1-5 mm) Soveltuu (huom. kerrospaksuus) CASCO KOTI- KITTI RAPID/ SCHÖNOX FS (1-200 mm) CASCO KOTIKITTI (1-100 mm) taulukon perusteella, valintaperusteeksi on asetettu tavoiteltava kerrospaksuus mm SCHÖNOX PL PLUS (3-30 mm) (Soveltuu myös lattiaan) CASCO KOTIKITTI RAPID/ SCHÖNOX FS (1-200 mm) CASCO KOTIKITTI (1-100 mm) CASCO BETOPLAN (1-10 mm) mm SCHÖNOX PL PLUS (3-30 mm) (Soveltuu myös lattiaan) CASCO KOTIKITTI RAPID/ SCHÖNOX FS (1-200 mm) CASCO KOTIKITTI (1-100 mm) Yli 30 mm CASCO KOTIKITTI RAPID/SCHÖNOX FS (1-200 mm) CASCO KOTIKITTI (1-100 mm) 6

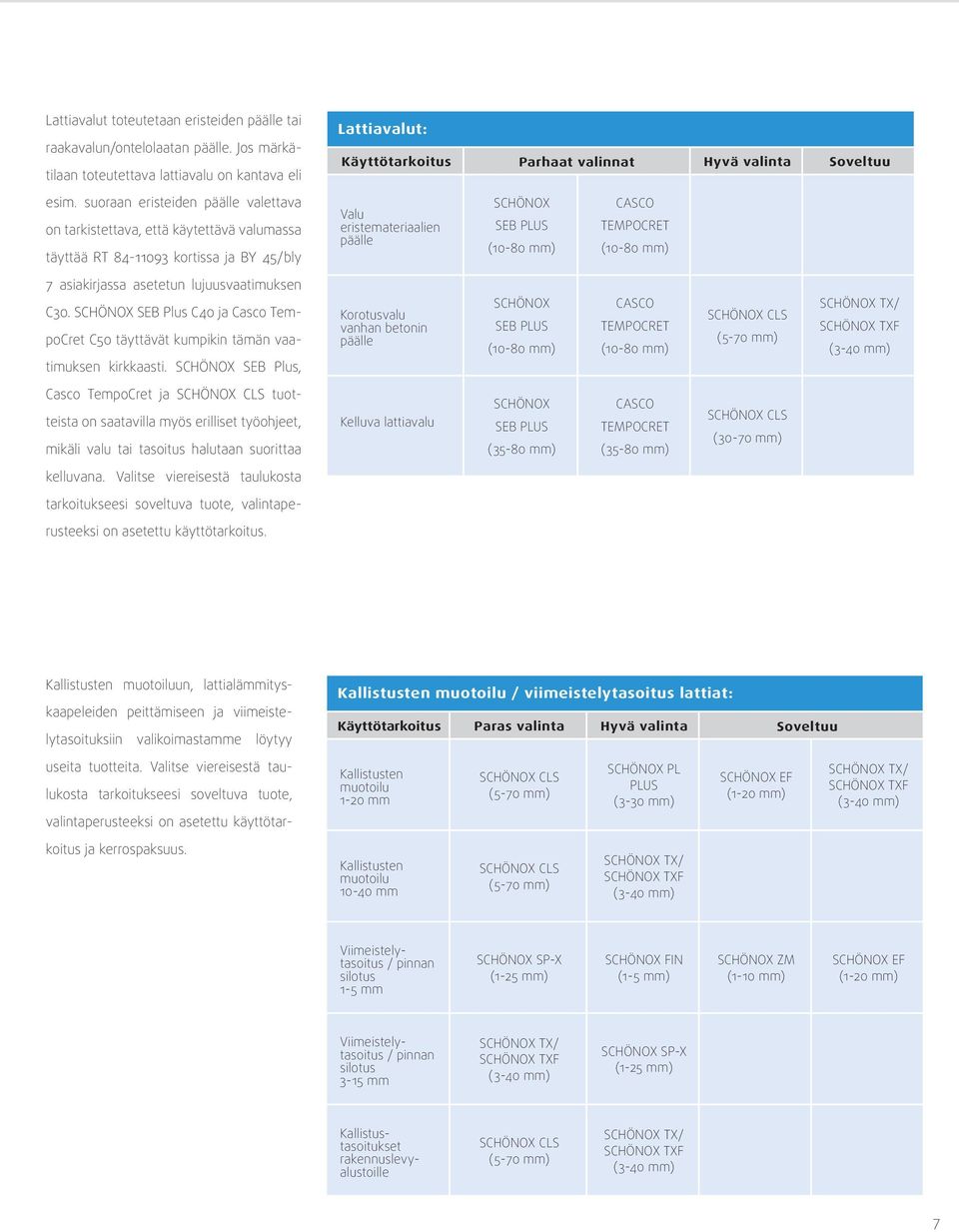

7 Lattiavalut toteutetaan eristeiden päälle tai raakavalun/ontelolaatan päälle. Jos märkätilaan toteutettava lattiavalu on kantava eli Lattiavalut: Käyttötarkoitus Parhaat valinnat Hyvä valinta Soveltuu esim. suoraan eristeiden päälle valettava on tarkistettava, että käytettävä valumassa täyttää RT kortissa ja BY 45/bly Valu eristemateriaalien päälle SCHÖNOX SEB PLUS (10-80 mm) CASCO TEMPOCRET (10-80 mm) 7 asiakirjassa asetetun lujuusvaatimuksen C30. SCHÖNOX SEB Plus C40 ja Casco TempoCret C50 täyttävät kumpikin tämän vaatimuksen kirkkaasti. SCHÖNOX SEB Plus, Korotusvalu vanhan betonin päälle SCHÖNOX SEB PLUS (10-80 mm) CASCO TEMPOCRET (10-80 mm) SCHÖNOX CLS (5-70 mm) SCHÖNOX TX/ SCHÖNOX TXF (3-40 mm) Casco TempoCret ja SCHÖNOX CLS tuotteista on saatavilla myös erilliset työohjeet, mikäli valu tai tasoitus halutaan suorittaa Kelluva lattiavalu SCHÖNOX SEB PLUS (35-80 mm) CASCO TEMPOCRET (35-80 mm) SCHÖNOX CLS (30-70 mm) kelluvana. Valitse viereisestä taulukosta tarkoitukseesi soveltuva tuote, valintaperusteeksi on asetettu käyttötarkoitus. Kallistusten muotoiluun, lattialämmityskaapeleiden peittämiseen ja viimeistelytasoituksiin valikoimastamme löytyy Kallistusten muotoilu / viimeistelytasoitus lattiat: Käyttötarkoitus Paras valinta Hyvä valinta Soveltuu useita tuotteita. Valitse viereisestä taulukosta tarkoitukseesi soveltuva tuote, valintaperusteeksi on asetettu käyttötar- Kallistusten muotoilu 1-20 mm SCHÖNOX CLS (5-70 mm) SCHÖNOX PL PLUS (3-30 mm) SCHÖNOX EF (1-20 mm) SCHÖNOX TX/ SCHÖNOX TXF (3-40 mm) koitus ja kerrospaksuus. Kallistusten muotoilu mm SCHÖNOX CLS (5-70 mm) SCHÖNOX TX/ SCHÖNOX TXF (3-40 mm) Viimeistelytasoitus / pinnan silotus 1-5 mm SCHÖNOX SP-X (1-25 mm) SCHÖNOX FIN (1-5 mm) SCHÖNOX ZM (1-10 mm) SCHÖNOX EF (1-20 mm) Viimeistelytasoitus / pinnan silotus 3-15 mm SCHÖNOX TX/ SCHÖNOX TXF (3-40 mm) SCHÖNOX SP-X (1-25 mm) Kallistustasoitukset rakennuslevyalustoille SCHÖNOX CLS (5-70 mm) SCHÖNOX TX/ SCHÖNOX TXF (3-40 mm) 7

8 Pohjusteet ja tasoitteet SCHÖNOX KH 3636/ CASCO POHJUSTE Imukykyiset alustat - Tasoitteille, kiinnityslaasteille ja vedeneristeille - Kosteussulkuna Pakkauskoot: 5 kg, 10 kg (Casco Pohjuste 3698 myös 1 l) SCHÖNOX SHP 3716/ CASCO SUPERPRIMER Imukyvyttömät alustat - Tasoitteille, kiinnityslaasteille ja vedeneristeille - Pohjusteessa on mukana tartuntahiekka jatkotartuntaa varten Pakkauskoko: 5 kg (Casco Superpimer 1 l) CASCO BETOPLAN Märkätilojen seinätasoite 1-10 mm kerrospaksuuksille - Käy myös lattioille osittain tasoitukset ja kaatokorjaukset - Kuivumisaika 24 h - Menekki 1,5 kg/m 2 /mm Pakkauskoko: 25 kg EN SCHÖNOX PL-PLUS Märkätilojen korjaustasoite 3-30 mm - Lattiat ja seinät - Voidaan käyttää myös rappaustasoitteena - Kuivumisaika 24 h - Menekki 1,4 kg/m 2 /mm Pakkauskoko: 25 kg EN CS IV SCHÖNOX FS 3738/ CASCO KOTIKITTI RAPID Monikäyttötasoite lattiaan ja seinään - Myös paksut täytöt mm - Valkoinen, kutistumaton/halkeamaton - Kuivumisaika 4 h - Menekki 1,1 kg/m 2 /mm Pakkauskoko: 20 kg (Casco Kotikitti Rapid 0,75 kg, 2,5 kg ja 10 kg) EN SCHÖNOX SEB PLUS 3733/ CASCO TEMPOCRET 3650* - Pikabetoni sisälle ja ulos mm - Täyttää märkätilojen lattiavaluille asetetun C30 lujuussuosituksen - Kuivumisaika 1-7 vrk - Menekki 1,8 kg/m 2 /mm Pakkauskoko: 25 kg EN CT-C40-F6 SCHÖNOX CLS Kallistustasoite 5-70 mm - Lattialämmityskaapeleiden peittämiseen - Kuituvahvistettu - Kuivumisaika 24 h - Menekki 1,9 kg/m 2 /mm Pakkauskoko: 25 kg EN CT-C25-F6 SCHÖNOX SP-X 3796/ CASCO SUPERPLAN 3668** - Itsesiliävä hienotasoite lattioille - Pintatasoituksiin 0,5-25 mm - Kuivumisaika 24 h - Menekki 1,5 kg/m 2 /mm EN CT-C40-F10 SCHÖNOX TX 3788/ CASCO THERMOPLAN Lattialämmitystasoite 3-40 mm - Kallistusten muotoilut - Myös ulkokäyttöön - Kuivumisaika 24 h (10 mm) - Menekki 1,6 kg/m 2 /mm Pakkauskoko: 25 kg EN CT-C25-F6 SCHÖNOX TX Lattialämmitystasoite 3-40 mm - Kallistusten muotoilut - Kuituvahvistettu - Myös ulkokäyttöön - Kuivumisaika 24 h (10 mm) - Menekki 1,6 kg/m 2 /mm Pakkauskoko: 25 kg EN CT-C25-F6 8 * CASCO TEMPOCRET 3650: Kuivumisaika 24 h, ainoastaan sisäkäyttöön EN CT-C50-F6 ** CASCO SUPERPLAN 3668: Muutoin samat tekniset ominaisuudet, mutta ei ole pölysidottu

9 Märkätilat, vedeneristys Normaali rasitus SCHÖNOX HA -vedeneristeeseen perustuvaa vesitiivistä pintarakennejärjestelmää käyte- tään vesirasitukseltaan normaaleissa tiloissa, jolloin rakenne kykenee kuivumaan käyttöjaksojen välissä. Näitä tiloja ovat mm. asuntojen, hotellihuoneiden ja toimistojen pesuhuoneet ja wc-tilat sekä kodinhoitohuoneet. SCHÖNOX HA -vedeneriste soveltuu ainoastaan sisätiloihin, joissa lämpötila on 8. jatkuvasti vähintään + 5 C. Massiivirakenteiden suurin sallittu kosteuspitoisuus vedeneristysvaiheessa on 90 % RH. Kosteus mitataan RT ohjekortin mukaisesti arvostelusyvyydestä A. Sanee rattavissa kosteusvauriokohteissa lähtöarvoksi suositellaan 85 % RH (viite: BePo 2007). Märkätila normaali rasitus 1. Alusta 5. SCHÖNOX HA 1.kerros 2. SCHÖNOX KH -pohjuste 6. SCHÖNOX HA 2.kerros 3. SCHÖNOX-tasoite 7. Kiinnityslaasti 4. SCHÖNOX KH -pohjuste 8. Tiivistys/vahvikenauha Vahvikkeet / Tiivistystarvikkeet: Sisä- ja ulkokulmat, pystynurkat, lattian ja seinän liitos, levysaumat, läpiviennit sekä kahden erilaisen alustamateriaalin liitoskohdat tiivistetään ja vahvennetaan WetStop -sarjan vesi- ja höyrytiiviillä tiivistystarvikkeilla ja SCHÖNOX HA -vedeneristeellä. Vahvistukseen voidaan käyttää myös vedeneristenauhaa 3647/3648, tällöin tarvittavat sisä- ja ulkokulmakappaleet muotoillaan vedeneristenauhasta. Läpivientien tiivistyksiin käytetään aina WetStop MP putkenläpivientikappaleita. Massivirakenteet: Betoni, tiili, harkot, tasoitteet, jne. Työvaihe Tuote Menekki Riittoisuus Kuivumisaika Pohjustus SCHÖNOX KH 1:3 45 g/m 2 5 kg = 111 m 2 0,5 1 h Vedeneristys SCHÖNOX HA (kuivakalvo 0,4 mm) 1100 g/m 2 tai 22 kg = 20 m 2 1. kerros n. 3 h 0,7 l/m 2 2. kerros n. 5 h (+ 20 C/RH 50%) Kipsikartonkilevy, muut soveltuvat rakennuslevyt ja kipsitasoitteet Pohjustus SCHÖNOX KH 1:1 70 g/m 2 5 kg = 71 m h Vedeneristys SCHÖNOX HA (kuivakalvo 0,4 mm) Nauhat ja kulmakappaleet 1100 g/m 2 tai 22 kg = 20 m 2 1. kerros n. 3 h 0,7 l/m 2 2. kerros n. 5 h (+ 20 C/RH 50%) Läpiviennit Tehdasvalmiit vesitiiviit rakennuslevyt: Imukyvyttömillä alustoilla WetStop-sarjaan kuuluvat vesi- ja höyrytiiviit tiivistystarvikkeet suositellaan kiinnitettäväksi SCHÖNOX ifix 2-komponenttisella vedeneristeliimalla Vahvikkeet/ Tiivistystarvikkeet Vedeneristenauha (kuitukangas) 3647 (15 m), 3648 (50 m) WetStop KL -nauha (vesi- ja höyrytiivis) 3797 (15 m), 3798 (30 m) WetStop PC sisäkulma WetStop PC-E, ulkokulma Lattiakaivon läpivientikappale 3626 (25 kpl), 3646 (10 kpl) WetStop MP -putkenläpivientikappale mm, mm, mm levysaumojen ja läpivientien alueelle! 9

10 Asennus SCHÖNOX HA -järjestelmällä Valitse ensin, käytätkö kohteessa vedeneristysnauhaa 3647/3648 vai WetStop-sarjan tiivistystarvikkeita. Vedeneristysnauhan 3647/3648 käytön yhteydessä tarvittavat kulmakappaleet leikataan nauhasta käyttäjän toimesta (kts. ohje alapuolelta). Levyrakenteissa kaikki levysaumat käsitellään vedeneristeellä ja nauhalla. Muualla kuin saumoissa sijaitsevat ruuvin kannat voidaan siloittaa työn aloitusvaiheessa vedeneristeellä, käytä täyttämiseen pakkelilastaa. Jos kyseessä on tiivispintainen tehtaalla valmiiksi vedeneristetty märkätilalevy, suosittelemme valitsemaan tarvikkeiden kiinnitykseen 2-komponenttisen SCHÖNOX ifix -vedeneristeliiman. Normaali rasitus / Seinä SCHÖNOX HA -järjestelmä Ulkokulma Sisäkulma 1. Levitä SCHÖNOX HA -vedeneristettä alueelle, johon vahvikenauha asennetaan. Paina Wetstop KL -vahvikenauha vedeneristeeseen niin, että kaikki ilma poistuu nauhan alta. Tarkista myös, että nauha kostuu riittävästi. Levitä lopuksi SCHÖNOX Ha -vedeneristettä nauhan päälle. 3. Paina tarvittava läpivientikappale putken päälle yhtenäinen kangaspuoli ylöspäin. Varmista, että ilma poistuu Wetstop MP -kappaleen alta. 2. Levitä SCHÖNOX Ha:ta putken ympärille alueelle, johon putken läpivientikappale asennetaan. 4. Levitä lopuksi vedeneristettä läpivientikappaleen päälle. Ulota vedeneriste myös kauluksen yli. WETSTOP KL SCHÖNOX HA SCHÖNOX KH SCHÖNOX kh putken läpivientikappale wetstop mp päällystettynä SCHÖNOX KH SCHÖNOX kiinnityslaasti SCHÖNOX ha Levitä SCHÖNOX HA -vedeneriste telalla seinään.

11 Normaali rasitus / Lattia SCHÖNOX HA -järjestelmä 1. Levitä vedeneristettä nurkkakappaleen alueelle. 3. Levitä vedeneristettä nurkkakappaleen alueelle. 2. Paina Wetstop PC/PC-E -nurkkakappale kiinni tuoreeseen vedeneristeeseen siten, että kaikki ilma poistuu kappaleen alta. Jos nurkka ei ole täysin suorassa ja nurkkakappaleeseen syntyy pussi, pyri ohjaamaan pussi tulevan limityksen alueelle ja tee sinne viilto. 4. Puolita vahvikenauha ja asenna se märkään vedeneristeeseen. PC ja PC-E -nurkkavahvikkeiden muoto kertoo suoraan tarvittavan limityksen määrän. Poista kaikki ilma Wetstop-vahvikkeiden alta ja tarkasta, että se on kastunut eristeeseen kauttaaltaan. Levitä kerros vedeneristettä vahvikenauhan päälle. Normaali rasitus / Lattiakaivo SCHÖNOX HA -järjestelmä 1. Poista kaivon kiristysrengas, jätä vastatiiviste paikoilleen. Levitä SCHÖNOX HA -vedeneristettä läpiviennin alueelle ohut kerros. 2. Poista toinen puoli läpivientikappaleen suojapaperista ja asemoi WetStop MG keskelle kaivoa. 11

12 Asennus SCHÖNOX HA -järjestelmällä 3. Poista suojakalvon loppu ja hierrä huolellisesti kiinni siten, että kaikki ilma tai liika vedeneriste poistuu läpivientikappaleen alta. 7. Paina kiristysrengas kansineen paikoilleen niin syvälle kuin se on mahdollista. 4. Levitä kerros vedeneristettä Wetstop MG -läpivientikappaleen päälle. 8. Leikkaa kiristysrenkaan alta näkyvä liika vahvike pois ja paina kiristysrengas lopulliseen asentoonsa paikoilleen. 5. SCHÖNOX HA -vedeneristeen asennus lattiaan: Levitä ensimmäinen kerros SCHÖNOX HA:ta telalla. Käytä nurkissa ja läpivientien ympärillä pensseliä. Telaamiseen suositellaan hyvälaatuisia keskinukkaisia teloja, esim. Anza Elon, Sokeva Microstreif tai Lindgren Microstar. Kiristysrengas SCHÖNOX HA WETSTOP MG SCHÖNOX KH Ensimmäisen levityskerroksen kuivuttua lattiassa on helpointa asentaa lattiakaivoläpivienti loppuun. Leikkaa läpivientikappaleeseen ko. kaivoon sopiva reikä.

13 Märkätilat, vedeneristys Normaalia suurempi rasitus SCHÖNOX 1K-DS -vedeneristeeseen perustuvaa vesitiivistä pintarakennejärjestelmää käytetään tiloissa, joissa vesirasitus on normaalia suurempaa tai jatkuvaa. Rakenne ei kykene kuivumaan käyttöjaksojen välissä näissä tiloissa. Näitä tiloja ovat mm. urheiluhallien, koulujen, uimahallien/kylpylöiden sekä taloyhtiöiden yhteiskäytössä olevat kosteat tilat. SCHÖNOX 1K-DS -vedeneriste on vesihöyryä läpäisevä. Se soveltuu erittäin hyvin maanpinnan alapuolella sijaitsevien tilojen vedeneristyksiin, joissa voi olla ongelmia rakenteesta siirtyvästä kosteudesta. SCHÖNOX 1K-DS -vedeneriste sietää pakkasen, jolloin sitä voidaan käyttää myös kylmil leen jäävissä sisätiloissa. Massiivirakenteiden suurin sallittu kosteuspitoisuus vedeneristysvaiheessa on 95 % RH. Kosteus mitataan RT ohjekortin mukaisesti arvostelusyvyydestä A. Saneerattavissa kosteusvauriokohteissa lähtöarvoksi suositellaan 90 % RH (viite: BePo 2007). SCHÖNOX 1k-DS -vedeneriste soveltuu käytettäväksi ainoastaan massiivirakenteisilla alustoilla, sitä ei voida käyttää rakennuslevyalustoilla! Märkätila normaali rasitus 4. Vesikostutus Märkätila normaali rasitus 1. Alusta 1. Alusta SCHÖNOX 6. SCHÖNOX 1K-DS IK-DS 1.kerros 2. SCHÖNOX KH -pohjuste 6. SCHÖNOX 1K-DS 2.kerros 2. Pohjuste 7. Kiinnityslaasti 3. SCHÖNOX -tasoite 7. Kiinnityslaasti 3. Tasoite 4. Vesikostutus WetStop Wetstop KL -nauha Vahvikkeet / Tiivistystarvikkeet: Sisä- ja ulkokulmat, pystynurkat, lattian ja seinän liitos, levysaumat, läpiviennit sekä kahden erilaisen alustamateriaalin liitoskohdat tiivistetään ja vahvennetaan WetStopsarjan vesi- ja höyrytiiviillä tiivistystarvikkeilla ja SCHÖNOX 1K-DS -vedeneristeellä. Vedeneristeiden yhdistelmät: SCHÖNOX 1K-DS -vedeneriste voidaan yhdistää muiden SCHÖNOX-vedeneristejärjestelmien kanssa vaivattomasti. Yleinen työtapa raskaasti rasitetuissa kosteissa tiloissa on, että lattian vedeneristys toteutetaan SCHÖNOX 1K-DS -vedeneristeellä ja seinät SCHÖNOX HA -vedeneristeellä. Kylmilleen jäävissä tiloissa olevat levyseinät voidaan vastaavasti vedeneristää SCHÖNOX ifix + WetStop -kalvovedeneristeellä ja betonilattia SCHÖNOX 1K-DS -vedeneristeellä. Molemmissa esimerkeissä vedeneristeet limittyvät keskenään vähintään 5 cm. Massivirakenteet: Betoni, tiili, harkot, tasoitteet, jne. Työvaihe Tuote Menekki Riittoisuus Kuivumisaika Pohjustus Vedeneristys Vahvikkeet/ Tiivistystarvikkeet Vesikostutus SCHÖNOX 1K-DS (kuivakalvo 2,0 mm) 2800 g/m 2 jauheena Nauhat ja kulmakappaleet WetStop KL -nauha (vesi- ja höyrytiivis) 3797 (15 m), 3798 (30 m) WetStop PC sisäkulma WetStop PC-E, ulkokulma kg = 6 m 2 1. kerros n. 5 h 2. kerros n. 5 h (+ 20 C/RH 50%) Läpiviennit SCHÖNOX ST-FC lattiakaivon läpivienti 6324 WetStop MP -putken läpivientikappale mm, mm, mm 13

14 Asennus SCHÖNOX 1K-DS -järjestelmällä SCHÖNOX 1K-DS -vedeneriste levitetään alustaan lastalla. Suositeltavaa on käyttää levitykseen 4 x 4 laatoitushammasta, silotus teräslastalla. Ensimmäinen levityskerta 1K-DS-vedeneristeellä toteutetaan suuremmalla vesimäärällä. Sekoitussuhde on 5,7 l vettä ja 18 kg 1K-DS-jauhetta. Samalla seoksella kiinnitetään myös kaikki tiivistystarvikkeet paikoilleen. Toinen levityskerta toteutetaan pienemmällä vesimäärällä. Seossuhde on 5,2 l vettä ja 18 kg 1K-DS-jauhetta. Raskas rasitus / Seinä SCHÖNOX 1K-DS -järjestelmä 1. Levitä SCHÖNOX 1K-DS-vedeneristettä alueelle, johon vahvikenauha asennetaan. Paina WetStop KL -vahvikenauha vedeneristeeseen niin, että kaikki ilma poistuu nauhan alta. Tarkista myös, että nauha kostuu riittävästi. Levitä lopuksi SCHÖNOX 1K-DSvedeneristettä nauhan päälle. 3. Paina tarvittava läpivientikappale putken päälle yhtenäinen kangaspuoli ylöspäin. Varmista, että ilma poistuu WetStop MP -kappaleen alta. 2. Levitä 1K-DS:ta putken ympärille alueelle, johon putken läpivientikappale asennetaan. 4. Levitä lopuksi vedeneristettä läpivientikappaleen päälle. Ulota vedeneriste myös kauluksen yli. 1K-DS SCHÖNOX HA SCHÖNOX KH SCHÖNOX kh putken läpivientikappale wetstop mp päällystettynä SCHÖNOX KH SCHÖNOX kiinnityslaasti SCHÖNOX 1K-DS Levitä vedeneristettä lastalla lopuksi koko seinään.

15 Raskas rasitus / Lattia SCHÖNOX 1K-DS -järjestelmä 1. Levitä vedeneristettä nurkkakappaleen alueelle. 3. Levitä vedeneristettä nurkkakappaleen päälle. 2. Paina WetStop PC/PC-e -nurkkakappale kiinni tuoreeseen vedeneristeeseen siten, että kaikki ilma poistuu kappaleen alta. Jos nurkka ei ole täysin suorassa ja nurkkakappaleeseen syntyy pussi, pyri ohjaamaan pussi tulevan limityksen alueelle ja tee sinne viilto. 4. Levitä vedeneristettä nauhan alueelle. Puolita WetStop KL -nauha ja asenna se märkään vedeneristeeseen. Poista kaikki ilma nauhan alta. Levitä kerros vedeneristettä nauhan päälle. 15

16 Asennus SCHÖNOX 1K-DS -järjestelmällä Raskas rasitus / Lattiakaivo SCHÖNOX 1K-DS -järjestelmä 1. Poista kaivon kiristysrengas, jätä vastatiiviste paikoilleen. Levitä vedeneristettä läpivientikappaleen alueelle. 4. Levitä vedeneristettä putkiläpivientien alueelle ja paina sopivan kokoinen WetStop MP -putkenläpivientikappale paikoilleen. 2. Asemoi ST-FC-läpivienti keskelle kaivoa. 5. Levitä vedeneriste kauttaaltaan lattialle, myös lattiakaivon läpiviennin ja putken läpivientikappaleiden päälle. 3. Paina ST-FC-läpivientikappale lopullisesti paikoilleen ja poista huolellisesti kaikki ilma kappaleen alta. 6. Ensimmäisen levityskerran kuivuttua, asenna kiristysrengas paikoilleen. Leikkaa läpivientiin sopiva reikä ja paina kiristysrengas kansineen paikoilleen niin syvälle kuin se on mahdollista. Leikkaa kiristysrenkaan alta näkyvä liika vahvike pois ja paina lopulliseen asentoonsa paikoilleen. Kaivon viimeistelyn jälkeen levitä toinen kerros SCHÖNOX 1K-DS -vedeneristettä. 16

17 Märkätilat, vedeneristys Kaikki rasitusluokat ja alustarakenteet SCHÖNOX ifix -vedeneristeliimaan ja Wet- Stop-vedeneristyskalvoon perustuvaa vesitiivistä pintarakennejärjestelmää voidaan käyttää vesirasituksen osalta kaikissa tilan- teissa. Se soveltuu myös kaikille alustarakenteille. Parhaimmillaan järjestelmä on rakennuslevyalustoilla, jolloin levysaumojen ja ruuvin kantojen tiivistäminen/vahventaminen jää työvaiheista pois. WetStopvedeneristekalvo on täysin höyrytiivis. Järjestelmä soveltuu lämpimiin sisätiloihin sekä kylmilleen jääviin tiloihin. Järjestelmän etuina ovat mm. nopeus, vakioitu kalvon paksuus, suuri höyrytiiveys ja normaalia 1. parempi lämmönkesto. Massiivirakenteiden suurin sallittu kosteuspitoisuus vedeneristysvaiheessa on 85 % RH. Kosteus mitataan RT ohjekortin mukaisesti arvostelusyvyydestä A. Saneerattavissa kosteusvauriokohteissa lähtöarvoksi suositellaan 80 % RH (viite: BePo 2007). Märkätila kaikki rasitusluokat 1. Alusta 2. SCHÖNOX KH -pohjuste 3. SCHÖNOX-tasoite 4. SCHÖNOX KH -pohjuste (tarvittaessa) 5. SCHÖNOX ifix -vedeneristeliima 6. SCHÖNOX WSF -kalvo 7. Kiinnityslaasti 8. WetStop KL -nauha Vahvikkeet / Tiivistystarvikkeet: Sisä- ja ulkokulmat, pystynurkat, lattian ja seinän liitos, sekä läpiviennit tiivistetään ja vahvennetaan WetStop-sarjan vesi- ja höyrytiiviillä tiivistystarvikkeilla ja SCHÖNOX ifix -vedeneristeliimalla. Vedeneristeiden yhdistelmät: SCHÖNOX ifix + WetStop -kalvovedeneriste voidaan yhdistää muiden SCHÖNOX-vedeneristejärjestelmien kanssa vaivattomasti. Kylmilleen jäävissä tiloissa olevat levyseinät voidaan esim. vedeneristää SCHÖNOX ifix + WetStop -kalvovedeneristeellä ja betonilattia SCHÖNOX 1K-DS -vedeneristeellä, lämpimissä sisätiloissa betonilattia voidaan vastaavasti vedeneristää SCHÖNOX HA -järjestelmällä. Molemmissa esimerkeissä vedeneristeet limittyvät keskenään vähintään 5 cm. Massivirakenteet: Betoni, tiili, harkot, tasoitteet, jne. Työvaihe Tuote Menekki Riittoisuus Kuivumisaika Pohjustus SCHÖNOX KH 1:3 (tarvittaessa) Vedeneristys SCHÖNOX ifix + WetStop-kalvo 45 g/m 2 5 kg = 111 m 2 0,5 1 h SCHÖNOX ifix 10 kg = 10 m 2 Laatoitettavissa 1000 g/m 2 n. 1 tunti (+ 20 C/RH 50 %) Kipsikartonkilevy, muut soveltuvat rakennuslevyt ja kipsitasoitteet Pohjustus SCHÖNOX KH 1:1 70 g/m 2 5 kg = 71 m h Vedeneristys Vahvikkeet/ Tiivistystarvikkeet SCHÖNOX ifix + WetStop-kalvo Nauhat ja kulmakappaleet WetStop KL -nauha (vesi- ja höyrytiivis) 3797 (15 m), 3798 (50 m) WetStop PC sisäkulma WetStop PC-E, ulkokulma SCHÖNOX ifix 10 kg = 10 m 2 Laatoitettavissa 1000 g/m 2 n. 1 tunti (+ 20 C/RH 50 %) Läpiviennit Lattiakaivon läpivientikappale 3626 (25 kpl), 3646 (10 kpl) WetStop MP -putken läpivientikappale mm, mm, mm 17

18 Asennus SCHÖNOX ifix + WetStop -järjestelmällä SCHÖNOX ifix + WetStop -vedeneristysjärjestelmä on parhaimmillaan levyrakenteisilla pinnoilla. Järjestelmää käytettäessä ei tarvitse kiinnittää huomiota levysaumoihin ja kiinnitysruuvien kohtiin, WetStop-vedeneristekalvo asennetaan suoraan näiden päälle. Suunnittele vedeneristekalvojen jako siten, ettei kalvojen limityskohta osu levysauman kohdalle. Levitä SCHÖNOX ifix -vedeneristeliima aina yhden kiinnitettävän vedenseristekalvon alueelle kerrallaan ja paina kalvo huolellisesti kiinni. Tarkoituksena on, että vedeneristekalvot limittyvät 5 cm päällekkäin, kalvoissa on reunassa limitysmerkintä. Tarvittaessa myös puskusauman tekeminen on sallittua, puskusauman päälle asennetaan WetStop KL -nauha. Vedeneristysjärjestelmän asennus seinään: SCHÖNOX ifix + WetStop -järjestelmä 1. Aloita järjestelmän asennus kiinnittämällä WetStop PC/PC-E -kulmakappaleet lattian ja seinän liitoskohtien nurkkiin. Nauhat asennetaan tuoreeseen SCHÖNOX ifix -vedeneristeliimaan. 4. Levitä SCHÖNOX ifix -vedeneristeliimaa telaamalla yhden vedeneristevuodan kokoiselle alueelle. 2. Jatka asennusta kiinnittämällä WetStop KL -nauhat lattian ja seinän liitoskohtiin. Nauhat asennetaan tuoreeseen SCHÖNOX ifix -vedeneristeliimaan. 5. Paina vuota kiinni tuoreeseen ifix-vedeneristeliimaan. Poista huolellisesti kaikki ilma kalvon alta. Mahdolliset putkiläpiviennit leikataan tässä vaiheessa läpi kalvosta ilman kauluksen muotoilua Kiinnitä tämän työvaiheen lopuksi WetStop KL -nauhat pystynurkkiin. Nauhat asennetaan tuoreeseen SCHÖNOX ifix -vedeneristeliimaan. 6. Levitä SCHÖNOX ifix -vedeneristeliimaa putkiläpivientien alueelle. Paina sopivan kokoiset WetStop MP -läpivientikappaleet paikoilleen ja poista kaikki ilma kappaleiden alta.

19 Vedeneristysjärjestelmä / Lattialäpivienti SCHÖNOX ifix + WetStop -järjestelmä 1. Aloita lattian asentaminen asentamalla WetStop MG -lattiakaivon läpivientikappale tuoreeseen SCHÖNOX ifix -vedeneristeliimaan. 4. Levitä SCHÖNOX ifix -vedeneristettä putkiläpivientien alueelle ja paina sopivan kokoiset WetStop MP -läpivientikappaleet paikoilleen. Poista kaikki ilma kappaleiden alta. 2. Levitä ifix-vedeneristeliimaa yhden vuodan kokoiselle alueelle. Aloita asennus kaivon kohdalle tulevalla vuodalla ja sijoita limitykset mahdollisimman kauas kaivosta. 5. Asenna kiristysrengas paikoilleen viimeisenä. Tarvittaessa vaikka seuraavana päivänä. Leikkaa WetStop-kalvoon sekä läpivientiin sopiva reikä ja paina kiristysrengas kansineen paikoilleen niin syvälle kuin se on mahdollista. Leikkaa kiristysrenkaan alta näkyvä liika vahvike pois ja paina lopulliseen asentoonsa paikoilleen. 3. Asenna WetStop-vedeneristekalvot paikoilleen tuoreeseen ifix -vedeneristeliimaan ja poista huolellisesti kaikki ilma kalvon alta. Leikkaa mahdolliset läpiviennit tässä vaiheessa läpi kaivosta ilman kauluksen muotoilua. 19

20 Vedeneristejärjestelmien yhdistäminen Esimerkki 1: SCHÖNOX HA seinässä, SCHÖNOX 1K-DS lattiassa. Esimerkissä esitetty yhdistelmä on tavallinen esim. raskaasti rasitetuissa märkätiloissa tai kun lattiassa on liikaa kosteutta Alusta 2. Pohjuste 3. Tasoite 4. Pohjuste/lattiassa vesikostutus 5. 1K-DS 1. kerros 6. 1K-DS 2. kerros 7. Kiinnityslaasti 8. HA-vedeneristekerrokset Esimerkki 2. Seinässä SCHÖNOX WSF -kalvo, lattiassa SCHÖNOX HA -vedeneristys. Esimerkin mukainen yhdistelmä on tavallinen esim. kohteissa, joissa on levyseinät. Lattiassa voi puolestaan olla liikaa kosteutta SCHÖNOX WSF -kalvon käyttämiseen Alusta 2. Pohjuste 3. Tasoite 4. Pohjuste 5. SCHÖNOX HA 1. kerros 6. SCHÖNOX HA 2. kerros 7. Kiinnityslaasti 8. SCHÖNOX ifix vedeneristeliima 9. SCHÖNOX WSF vedeneristekalvo 20 Kaikissa SCHÖNOX-vedeneristejärjestelmien yhdistelmissä on huolehdittava siitä, että vedeneristeet limittyvät keskenään vähintään 5 cm. Lisätietoa antaa tarvittaessa Casco SCHÖNOX tekninen palvelu puh

21 Tiivistys/vahvistustarvikkeet ja vedeneristeet ETA 09/0247 ETA 11/0304 ETA 12/0027 ETA 09/0247 WETSTOP TIIVISTYTARVIKKEET - Vesi- ja höyrytiiviitä - Pysyvästi elastisia Sisältäen: WetStop KL -nauha 3797 (15 m) ja 3798 (30 m), WetStop PC 6347, PC-E 6348 sisä- ja ulkokulmakappaleet 90, WetStop MP putken läpivientikappaleet 6380 (10-24 mm), 6381 (32-60 mm) ja 6382 ( mm) VEDENERISTENAUHA - Kuitukangasnauha, vahvikkeeksi rakenteellisiin saumoihin ja eri rakennusmateriaalien liitoskohtiin - Kulmakappaleet voidaan leikata nauhasta Sisältäen: Vedeneristenauha 3647 (15 m) ja 3648 (50 m) ETA 09/0247 ETA 11/0304 ETA 12/0027 ETA 11/0304 LATTIAKAIVONLÄPIVIENTI - Butyylikuminen itseliimautuva läpivienti lattiakaivoille - Vesi- ja höyrytiivis Sisältäen: Lattiakaivonläpivienti 3626 (25 kpl) ja 3646 (10 kpl, erillispakattuina muovikelmuun) SCHÖNOX ST-FC Lattiakaivon läpivientikappale SCHÖNOX 1K-DS -vedeneristeelle - Suositellaan käytettäväksi aina SCHÖNOX 1K-DS -vedeneristettä asennettaessa. Pakollinen käyttää ulkotiloissa ja uima-altaissa. ETA 12/0027 SCHÖNOX WSF/ WETSTOP VEDENERISTEKALVO - Rullasta levitettävä vedeneriste - Vakio kalvonpaksuus 0,5 mm - Hyvä lämpötilansietokyky C - Leveys 1 m - Erittäin elastinen - Huippuluokan höyrytiiveys Sisältäen: SCHÖNOX WSF 6395 (5 m) ja 6393 (30 m) ETA 09/0247 SCHÖNOX HA 3655/ CASCO AQUASTOP Dispersiopohjainen 1-komponentti vedeneriste - Sisätiloihin - Hyvä höyrytiiveys - Erittäin elastinen - Menekki 1,35 kg/m 2 = 0,5 mm - Laatoitettavissa 5 tunnin kuluttua Pakkauskoot: 7 kg, 16 kg, 22 kg (Casco AquaStop: 1 l, 5 l, 10 l, 15 l) ETA 11/0304 SCHÖNOX 1K-DS Sementtiperustainen, hengittävä vedeneriste - Toimitetaan jauheena, työkohteessa lisättävä vesi - Elastinen - Menekki 2,8 kg/m 2 / = 2 mm - Laatoitettavissa 12 tunnin kuluttua - Sisälle ja ulos, uima-altaisiin Pakkauskoko: 18 kg SCHÖNOX ifix SET Vedeneristeliima SCHÖNOX WSF -kalvon liimaamiseen - 2-komponenttinen - Tiivistää myös limitykset, saumat ja läpiviennit vesitiiviiksi - Menekki 1,0 kg/m 2 - Laatoitettavissa 1 tunnin kuluttua Pakkauskoko: 10 kg, saatavilla myös ilman työvälineitä dispersio 7 kg 3680 ja jauhe 3 kg

22 Peltielementtikylpyhuone Peltikylpyhuoneen saneerauksessa lähtökohta on se, että pelti ei saa olla löysää tai kupruilla. Tarvittaessa liian löysät tai kupruilevat seinät voidaan korjata levyttämällä. Tarkasta levyttämisen ohjeet RT ohjekortista. Pelti / Seinä SCHÖNOX HA -järjestelmä 4. Jatka kunnes kaikki saumakohdat ja nurkat on käsitelty. Saumat ja nurkat on vaihtoehtoisesti mahdollista tiivistää myös CASCO AQUASEAL tai CASCO SUPERFIX elastisilla tiivistysmassoilla. Menetelmä on hyväksytettävä kohteen valvojalla. 1. Peltielementtien pintojen tulee olla puhtaita ja ehjiä. Alueet, joissa PVC-pinta on rikkoontunut käsitellään korroosionestoaineella ja vedeneristeellä. Pienet reiät voidaan paikata nauhalla ja vedeneristeellä, suuremmat reiät on paikattava erillisellä peltikappaleella. 5. Seinissä olevat läpiviennit tiivistetään WetStop MP -putken läpivientikappaleilla. Levitä läpiviennin alueelle SCHÖNOX HA -vedeneristettä tai SCHÖNOX ifix -vedeneristeliimaa. 2. Elementtien saumakohdat ja nurkat käsitellään SCHÖNOX HA -vedeneristeellä ja vedeneristenauhalla 3627/3628. Käytettäessä WetStop-sarjan vesi- ja höyrytiiviitä tiivistystarvikkeita, kiinnitetään tarvikkeet 2-komponenttisella SCHÖNOX ifix -vedeneristysliimalla. 6. Paina WetStop MP -putken läpivientikappaleet paikoilleen ja poista kaikki ilma kappaleiden alta. SCHÖNOX HA -vedeneristettä käytettäessä sivele vedeneriste kappaleiden päälle kahteen kertaan Käytettäessä vedeneristysnauhaa 3627/3628, sivele SCHÖNOX HA -vedeneristettä kahteen kertaan nauhan päälle. WetStop-tiivistystarvikkeita ei tarvitse peittää SCHÖNOX ifix -vedeneristeliimalla. 7. Laatoita seinät suoraan puhdistetun ja ehjän elementin päälle käyttäen SCHÖNOX SEK -erikoiskiinnityslaastia. Suurin sallittu laattakoko 25 x 25 cm, ellei rakennetta ole jäykistetty erikseen.

23 Pelti / Lattia SCHÖNOX HA -järjestelmä Lattianrajassa peltielementissä mahdollisesti sijaitseva ura täytetään SCHÖNOX FS -tasoitteella peltielementin pinnan tasoon. 1. Levitä vedeneristettä nurkkakappaleen alueelle. 4. Levitä vedeneristettä vedeneristysnauhan alueelle lattian ja seinän liitoskohtaan. 2. Leikkaa nurkkakappale vedeneristenauhasta 3627/3628 ja paina kiinni tuoreeseen eristeeseen. Käytettäessä valmiita WetStop PC/ PC-e -nurkkakappaleita, kiinnitys tapahtuu SCHÖNOX ifix -vedeneristeliimalla. 5. Paina nauha kiinni tuoreeseen vedeneristeeseen. Käytä SCHÖNOX ifix -vedeneristeliimaa, jos kiinnität WetStop KL -nauhaa. Kaikissa tapauksissa tiivistys-/vahviketarvikkeiden tulee limittyä vähintään 5 cm päällekkäin. 3. Vedeneristenauha 3627/3628 käsitellään SCHÖNOX HA -vedeneristeellä. 6. Jatka kunnes kaikki liitoskohdat on vahvennettu/tiivistetty. 23

24 Peltielementtikylpyhuone Vedeneristysjärjestelmä / Lattialäpivienti SCHÖNOX HA -järjestelmä 1. Poista kaivon kiristysrengas, jätä vastatiiviste paikoilleen. Levitä SCHÖNOX HA -vedeneristettä läpiviennin alueelle ohut kerros. 4. Käsittele koko lattia-alue kahteen kertaan SCHÖNOX HA -vedeneristeellä. Lattiassa olevat läpiviennit tiivistetään ennen varsinaisen vedeneristyksen aloittamista WetStop MP -läpivientikappaleilla. 2. Poista toinen puoli läpivientikappaleen suojapaperista ja asemoi WetStop MG keskelle kaivoa. Poista suojakalvon loppu ja hierrä huolellisesti kiinni siten, että kaikki ilma tai liika vedeneriste poistuu läpivientikappaleen alta. 5. Lattialaatat kiinnitetään käyttäen tarkoitukseen soveltuvaa SCHÖNOX-kiinnityslaastia. Peltielementtiseiniltä puuttuvat helmalaatat kiinnitetään käyttämällä SCHÖNOX SEK -erikoiskiinnityslaastia. 3. Levitä kerros vedeneristettä Wetstop MG -läpivientikappaleen päälle. 24

25 Kiinnityslaastit Kaikki SCHÖNOX ja Casco -valikoiman kiinnityslaastit ovat mukana ETA-09/0247, ETA-11/0304 ja ETA-12/0027 hyväksytyissä vedeneristysjärjestelmissä. Käyttäjä voi siis valita käyttötarkoitukseensa parhaiten soveltuvan kiinnityslaastin valikoiman sisältä. SCHÖNOX SLK PLUS Erittäin pienimenekkinen, joustava ja valumaton kiinnityslaasti - 50 % raaka-aineista on uusiutumattomia luonnonvaroja kuluttumattomia - Pölysidottu - Menekki 1,3 kg/m 2 /6 mm hammas - Saumattavissa 16 h jälkeen Pakkauskoko: 15 kg EN C2 TE, S1 (uima-allas) SCHÖNOX SEK 4144/ CASCO MULTIFIX SUPERFLEX Erittäin joustava S2 luokiteltu kiinnityslaasti - Erityisesti alustassa tapahtuvien liikkeiden vastaanottamiseen - Menekki 2,1 kg/m 2 /6 mm hammas - Saumattavissa 24 h jälkeen Pakkauskoko: 25 kg EN C2 TE, S2 (uima-allas) SCHÖNOX PFK PLUS 3775/ CASCO MULTIFIX PREMIUM Pienimenekkinen, joustava ja valumaton kiinnityslaasti - Pölysidottu - Menekki 1,7 kg/m 2 /6 mm hammas - Saumattavissa 16 h jälkeen Pakkauskoko: 15 kg EN C2 TE, S1 SCHÖNOX Q9 W Valkoinen, joustava luonnonkivien erikoiskiinnityslaasti - Nopeasti kovettuva - Koostumus ehkäisee kalkkivuotoja - Voidaan käyttää 30 mm laastipetinä kalibroimattomilla kivillä - Menekki 2,1 kg/m 2 /6 mm hammas - Saumattavissa 16 h jälkeen Pakkauskoko: 25 kg EN C2 FTE, S1 SCHÖNOX PFK Joustava ja valumaton kiinnityslaasti - Pidennetty avoinaika 20 min - Menekki 2,1 kg/m 2 /6 mm hammas - Saumattavissa 16 h jälkeen Pakkauskoko: 25 kg EN C2 TE, S1 (uima-allas) SCHÖNOX SFK 3631/ CASCO MULTIFIX Valumaton kiinnityslaasti - Perus märkätilalaatoituksiin - Pieni menekki verrattuna ns. saneerauslaasteihin - Menekki 2,1 kg/m 2 /6 mm hammas - Saumattavissa 24 h jälkeen Pakkauskoko: 25 kg (Casco MultiFIX: 5 kg, 15 kg, 25 kg) EN C2 SCHÖNOX TT S8 3699/ CASCO FLOORFLEX PREMIUM Notkistettu isojen lattialaattojen kiinnityslaasti - Pölysidottu - Joustava - Pienimenekkinen - Menekki 2,0 kg/m 2 /6 mm hammas - Saumattavissa 16 h Pakkauskoko: 25 kg EN C2 E, S1 SCHÖNOX TT S8 RAPID Notkistettu isojen lattialaattojen pikakiinnityslaasti - Pölysidottu - Joustava - Pienimenekkinen - Menekki 2,0 kg/m 2 /6 mm hammas - Saumattavissa 4 h jälkeen Pakkauskoko: 25 kg EN C2 FE, S1 25

26 Saumauslaastit ja elastiset tiivistysmassat Kaikki SCHÖNOX ja Casco -valikoiman saumauslaastit sekä elastiset saumausmassat ovat käyttökelpoisia ETA-09/0247, ETA-11/0304 ja ETA-12/0027 hyväksyttyjen vedeneristejärjestelmien kanssa. CASCO DEKOR - Sementtipohjainen erittäin hienorakeinen saumauslaasti - Saumaleveydet 2-6 mm - Suihkuvesitiivis - Kulutuksen kestävä - Pitkä avoinaika (2 h) Pakkauskoko: 15 kg EN CG2 WA CASCO DEKOR PREMIUM - Sementtipohjainen hienorakeinen saumauslaasti - Saumaleveydet 1-12 mm - Pölysidottu - Sopii luonnonkiville - Suihkuvesitiivis - Kulutuksen kestävä - Nopea sitoutuminen Pakkauskoot: 1 kg, 4 kg, 15 kg EN CG2 WA SCHÖNOX SU - Sementtipohjainen saumauslaasti, erityisesti suurille lattiapinnoille - Saumaleveydet 3-20 mm - Suihkuvesitiivis - Kulutuksen kestävä - Helppo työstää lattioilla kumilastalla - Nopea sitoutuminen Pakkauskoko: 15 kg EN CG2 WA SCHÖNOX CF - 2-komponenttinen epoksisaumauslaasti - Saumaleveydet 1-10 mm - Erityisesti tiloihin, joissa vaaditaan suurta hygieenisyyttä, kemikaalien- tai painepesun kestoa saumoilta - Suositeltava vaihtoehto myös uima-altaisiin Pakkauskoko: 5 kg EN RG2 SCHÖNOX MES - Erikoisilikoni uima-altaiden saumoihin ja luonnonkiville - 5 x 5 mm saumaa yhdellä patruunalla n. 12 jm - Homesuojattu Pakkauskoko: 300 ml SCHÖNOX ES Etikkahappokovetteinen kellastumaton silikoni märkätilojen saumauksiin - Saatavilla valkoisena - 5 x 5 mm saumaa yhdellä patruunalla n. 12 jm - Homesuojattu Pakkauskoko: 300 ml CASCO AQUASEAL - Silikonivapaa SMP-pohjainen saumausmassa märkätiloihin - Erittäin hyvä kestävyys - Sopii myös luonnonkivien saumauksiin - Päällemaalattavissa - 5 x 5 mm saumaa yhdellä patruunalla n. 12 jm - Voimakkaasti homesuojattu - Suositellaan myös lattialaatoitusten liikuntasaumoihin Pakkauskoko: 300 ml CASCO SANITEETTISILIKONI - Neutraalikovettuva silikonimassa märkätilojen saumauksiin - 5 x 5 mm saumaa yhdellä patruunalla n. 12 jm - Homesuojattu Pakkauskoko: 300 ml 26

27 MENEKKITAULUKKO CASCO DEKOR Materiaalimenekki jauheena kg/m 2 Laatan koko (cm) Sauman leveys x syvyys (mm) 10 x x x x x x x 40 3 x 5 0,45 0,40 0,36 0,33 0,34 0,30 0,24 4 x 6 0,90 0,80 0,72 0,58 0,60 0,48 0,36 CASCO DEKOR PEMIUM Laatan koko (cm) Sauman leveys x syvyys (mm) 10 x x x x x x x 40 3 x 8 0,68 0,50 0,40 0,30 0,30 0,30 0,20 6 x 10 1,70 1,30 0,90 0,70 0,70 0,60 0,50 8 x 10 2,26 1,70 1,20 1,00 1,00 0,80 0,60 SCHÖNOX SU Laatan koko (cm) Sauman leveys x syvyys (mm) 10 x x x x x x x 40 6 x 10 2,00 1,50 1,00 0,80 0,83 0,67 0,50 8 x 10 2,67 2,00 1,33 1,07 1,11 0,89 0,67 10 x 10 3,33 2,50 1,67 1,33 1,39 1,11 0,83 SCHÖNOX CF Laatan koko (cm) Sauman leveys x syvyys (mm) 10 x x x x x x x 40 3 x 5 0,48 0,36 0,24 0,19 0,20 0,16 0,12 8 x 10 2,56 1,92 1,28 1,02 1,07 0,85 0,64 10 x 10 3,20 2,40 1,60 1,28 1,33 1,07 0,80 VÄRIKARTTA Väri Värimalli Dekor Dekor Premium SU CF Dekor Premium tuote nro Casco AquaSeal tuote nro Schönox SU tuote nro Casco Saniteettisilikoni tuote nro Schönox ES Schönox MES Väritön 4090 Valkoinen X X Vaal.harmaa X X X X Manhattan* X X (4093) Harmaa X X X Tummanharmaa X X X Antrasiitti X X Bahamabeige X (4084) Hiekanbeige X Ruskea X X = Saumauslaasti saatavissa tässä värissä * = Silikoneista marm.valkoista ja harmaata on mahdollista käyttää Manhattan-saumalaastin kanssa. 27
