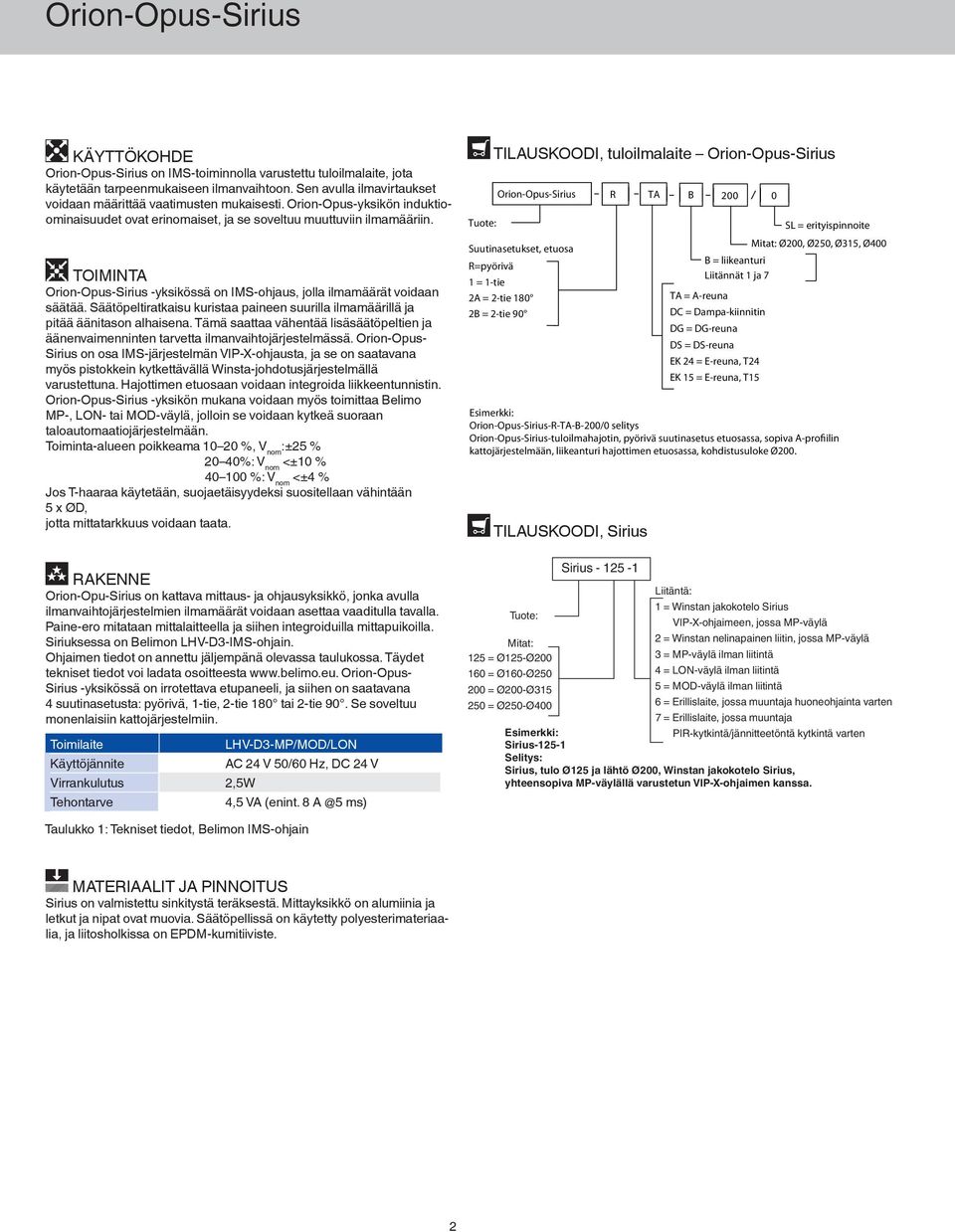

2 1 KÄYTTÖKOHDE on IMS-toiminnolla varustettu tuloilmalaite, jota käytetään tarpeenmukaiseen ilmanvaihtoon. Sen avulla ilmavirtaukset voidaan määrittää vaatimusten mukaisesti. Orion-Opus-yksikön induktioominaisuudet ovat erinomaiset, ja se soveltuu muuttuviin ilmamääriin. TOIMINTA -yksikössä on IMS-ohjaus, jolla ilmamäärät voidaan säätää. Säätöpeltiratkaisu kuristaa paineen suurilla ilmamäärillä ja pitää äänitason alhaisena. Tämä saattaa vähentää lisäsäätöpeltien ja äänenvaimenninten tarvetta ilmanvaihtojärjestelmässä. Orion Opus- Sirius on osa IMS-järjestelmän VIP-X-ohjausta, ja se on saatavana myös pistokkein kytkettävällä Winsta-johdotusjärjestelmällä varustettuna. Hajottimen etuosaan voidaan integroida liikkeentunnistin. -yksikön mukana voidaan myös toimittaa Belimo MP-, LON- tai MOD-väylä, jolloin se voidaan kytkeä suoraan taloautomaatiojärjestelmään. Toiminta-alueen poikkeama %, V nom :±25 % 20 40%: V nom <±10 % %: V nom <±4 % Jos T-haaraa käytetään, suojaetäisyydeksi suositellaan vähintään 5 x ØD, jotta mittatarkkuus voidaan taata. RAKENNE Orion-Opu-Sirius on kattava mittaus- ja ohjausyksikkö, jonka avulla Lars Dulsrud ilmanvaihtojärjestelmien ilmamäärät voidaan asettaa vaaditulla tavalla. Paine-ero mitataan mittalaitteella ja siihen integroiduilla mittapuikoilla. Siriuksessa on Belimon LHV-D3-IMS-ohjain. Ohjaimen tiedot on annettu jäljempänä olevassa taulukossa. Täydet tekniset tiedot voi ladata osoitteesta Orion-Opus- Sirius -yksikössä on irrotettava etupaneeli, ja siihen on saatavana 4 suutinasetusta: pyörivä, 1-tie, 2-tie 180 tai 2-tie 90. Se soveltuu monenlaisiin kattojärjestelmiin. Toimilaite LHV-D3-MP/MOD/LON Käyttöjännite AC 24 V 50/60 Hz, DC 24 V Virrankulutus 2,5W Tehontarve 4,5 VA (enint. 8 ms) Bes llinskode Ven l, Orion-LØV-Sirius-side-2A Tuote: TILAUSKOODI, tuloilmalaite Suutinasetukset, etuosa R=pyörivä 1 = 1-tie 2A = 2-tie 180 2B = 2-tie 90 TILAUSKOODI, Sirius R Sirius TA SL = erityispinnoite Mitat: Ø200, Ø250, Ø315, Ø400 B = liikeanturi Liitännät 1 ja 7 TA = A-reuna DC = Dampa-kiinnitin DG = DG-reuna DS = DS-reuna EK 24 = E-reuna, T24 EK 15 = E-reuna, T15 -R-TA-B-200/0 selitys -tuloilmahajotin, pyörivä suutinasetus etuosassa, sopiva A-profiilin kattojärjestelmään, liikeanturi hajottimen etuosassa, kohdistusuloke Ø200. Liitäntä: 1 = Winstan jakokotelo Sirius Tuote: VIP-X-ohjaimeen, jossa MP-väylä Mitat: 2 = Winstan nelinapainen liitin, jossa MP-väylä 125 = Ø125-Ø200 3 = MP-väylä ilman liitintä 160 = Ø160-Ø250 4 = LON-väylä ilman liitintä 200 = Ø200-Ø315 5 = MOD-väylä ilman liitintä 250 = Ø250-Ø400 6 = Erillislaite, jossa muuntaja huoneohjainta varten 7 = Erillislaite, jossa muuntaja PIR-kytkintä/jännitteetöntä kytkintä varten Sirius Selitys: Sirius, tulo Ø125 ja lähtö Ø200, Winstan jakokotelo Sirius, yhteensopiva MP-väylällä varustetun VIP-X-ohjaimen kanssa. B Taulukko 1: Tekniset tiedot, Belimon IMS-ohjain MATERIAALIT JA PINNOITUS Sirius on valmistettu sinkitystä teräksestä. Mittayksikkö on alumiinia ja letkut ja nipat ovat muovia. Säätöpellissä on käytetty polyesterimateriaalia, ja liitosholkissa on EPDM-kumitiiviste. 2 2

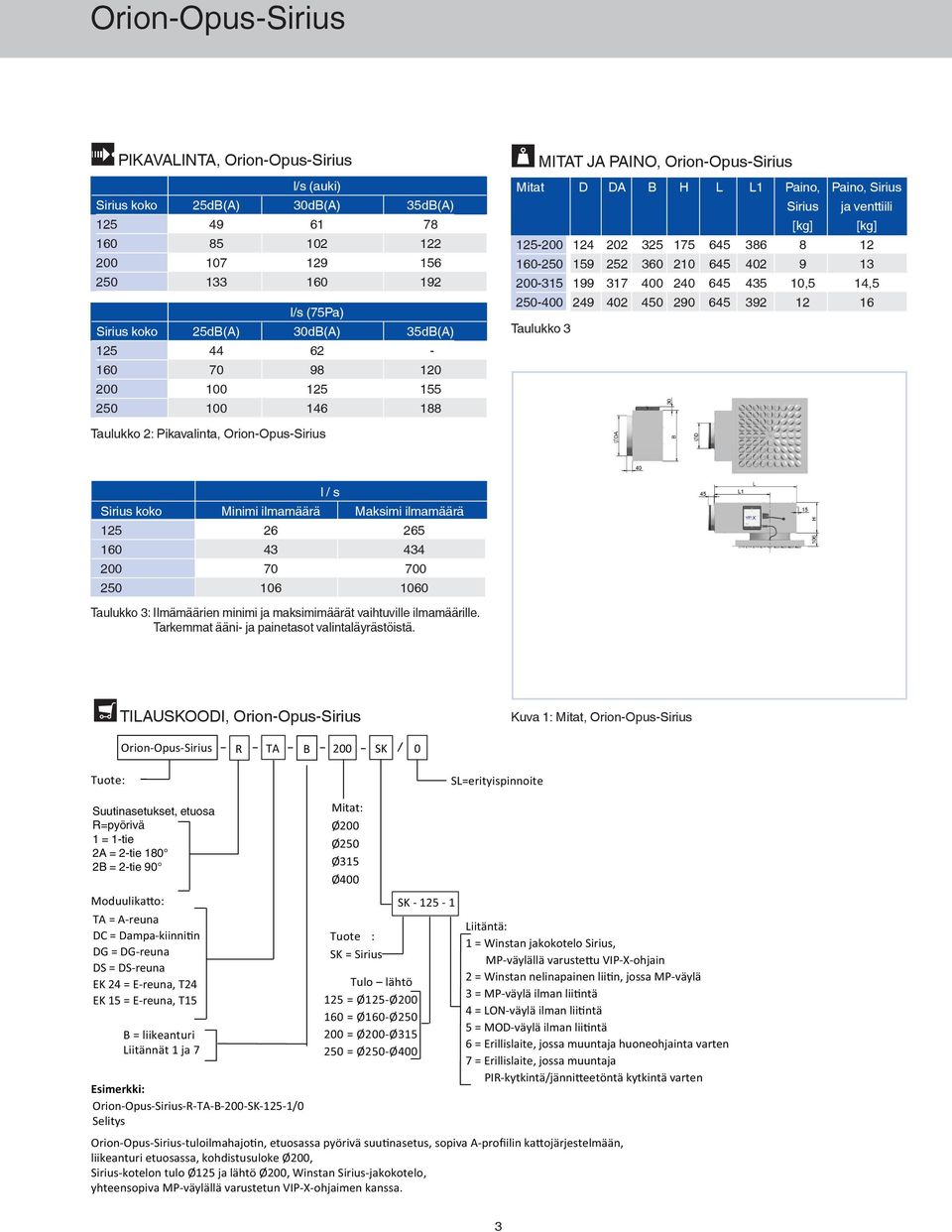

3 PIKAVALINTA, l/s (auki) Sirius koko 25dB(A) 30dB(A) 35dB(A) l/s (75Pa) Sirius koko 25dB(A) 30dB(A) 35dB(A) Taulukko 2: Pikavalinta, MITAT JA PAINO, Mitat D DA B H L L1 Paino, Paino, Sirius Sirius ja venttiili [kg] [kg] ,5 14, Taulukko 3 l / s Sirius koko Minimi ilmamäärä Maksimi ilmamäärä Taulukko 3: Ilmämäärien minimi ja maksimimäärät vaihtuville ilmamäärille. Tarkemmat ääni- ja painetasot valintaläyrästöistä Bes llingskode Orion-Opus med Sirius-side 3 TILAUSKOODI, Kuva 1: Mitat, R TA B 200 SK 0 Tuote: SL=erityispinnoite Suutinasetukset, etuosa R=pyörivä 1 = 1-tie 2A = 2-tie 180 2B = 2-tie 90 Moduulika o: TA = A-reuna DC = Dampa-kiinni n DG = DG-reuna DS = DS-reuna EK 24 = E-reuna, T24 EK 15 = E-reuna, T15 B = liikeanturi Liitännät 1 ja 7 -R-TA-B-200-SK-125-1/0 Selitys Mitat: Ø200 Ø250 Ø315 Ø400 Tuote : SK = Sirius Tulo lähtö 125 = Ø125-Ø = Ø160-Ø = Ø200-Ø = Ø250-Ø400 SK Liitäntä: 1 = Winstan jakokotelo Sirius, MP-väylällä varuste u VIP-X-ohjain 2 = Winstan nelinapainen lii n, jossa MP-väylä 3 = MP-väylä ilman lii ntä 4 = LON-väylä ilman lii ntä 5 = MOD-väylä ilman lii ntä 6 = Erillislaite, jossa muuntaja huoneohjainta varten 7 = Erillislaite, jossa muuntaja PIR-kytkintä/jänni eetöntä kytkintä varten -tuloilmahajo n, etuosassa pyörivä suu nasetus, sopiva A-profiilin ka ojärjestelmään, liikeanturi etuosassa, kohdistusuloke Ø200, Sirius-kotelon tulo Ø125 ja lähtö Ø200, Winstan Sirius-jakokotelo, yhteensopiva MP-väylällä varustetun VIP-X-ohjaimen kanssa. 3 3

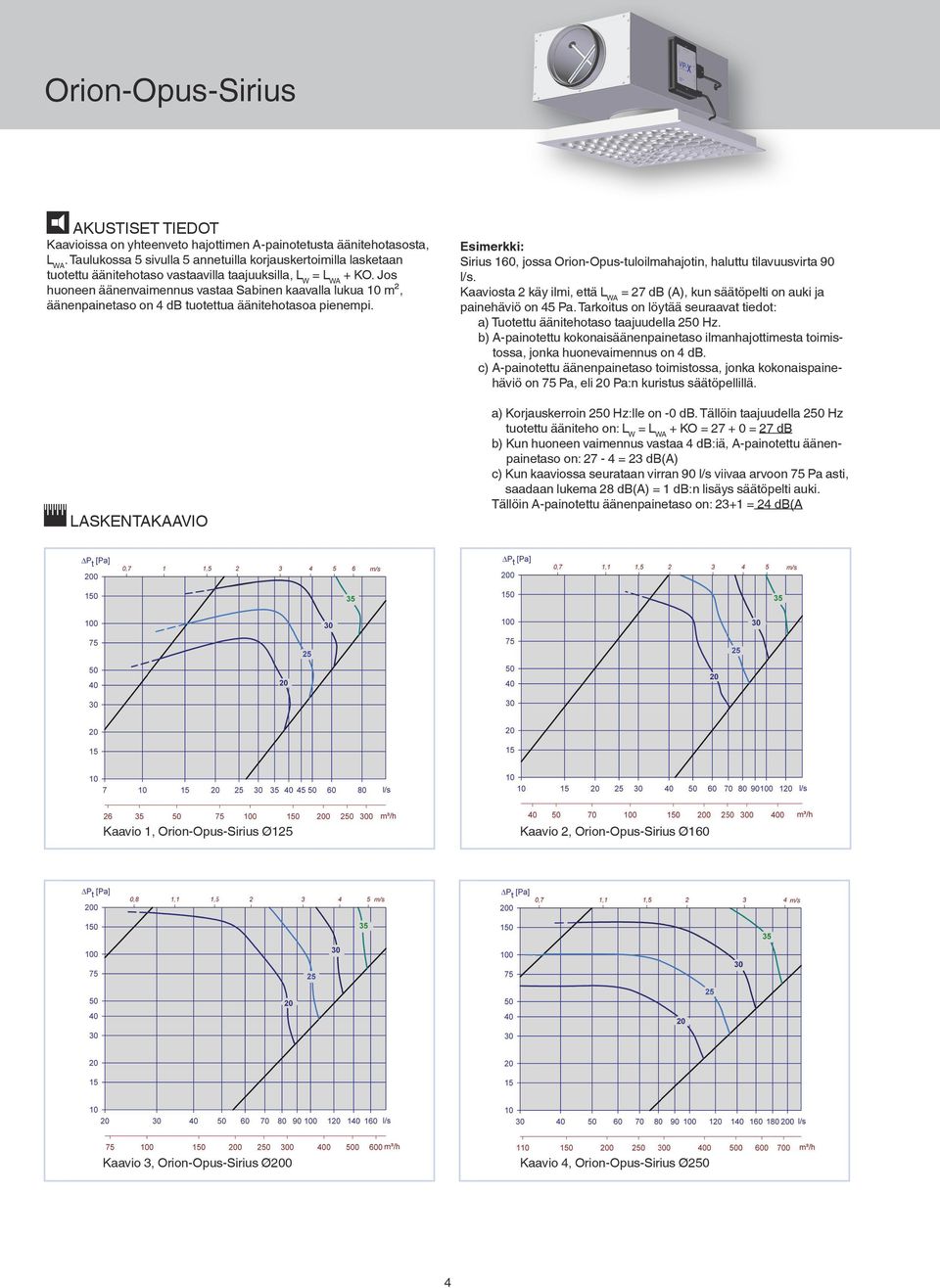

4 AKUSTISET TIEDOT Kaavioissa on yhteenveto hajottimen A-painotetusta äänitehotasosta, L WA. Taulukossa 5 sivulla 5 annetuilla korjauskertoimilla lasketaan tuotettu äänitehotaso vastaavilla taajuuksilla, L W = L WA + KO. Jos huoneen äänenvaimennus vastaa Sabinen kaavalla lukua 10 m², äänenpainetaso on 4 db tuotettua äänitehotasoa pienempi. LASKENTAKAAVIO Sirius 160, jossa Orion-Opus-tuloilmahajotin, haluttu tilavuusvirta 90 l/s. Kaaviosta 2 käy ilmi, että L WA = 27 db (A), kun säätöpelti on auki ja painehäviö on 45 Pa. Tarkoitus on löytää seuraavat tiedot: a) Tuotettu äänitehotaso taajuudella 250 Hz. b) A-painotettu kokonaisäänenpainetaso ilmanhajottimesta toimistossa, jonka huonevaimennus on 4 db. c) A-painotettu äänenpainetaso toimistossa, jonka kokonaispainehäviö on 75 Pa, eli 20 Pa:n kuristus säätöpellillä. a) Korjauskerroin 250 Hz:lle on -0 db. Tällöin taajuudella 250 Hz tuotettu ääniteho on: L W = L WA + KO = = 27 db b) Kun huoneen vaimennus vastaa 4 db:iä, A-painotettu äänenpainetaso on: 27-4 = 23 db(a) c) Kun kaaviossa seurataan virran 90 l/s viivaa arvoon 75 Pa asti, saadaan lukema 28 db(a) = 1 db:n lisäys säätöpelti auki. Tällöin A-painotettu äänenpainetaso on: 23+1 = 24 db(a Kaavio 1, Ø125 Kaavio 2, Ø160 Kaavio 3, Ø200 Kaavio 4, Ø

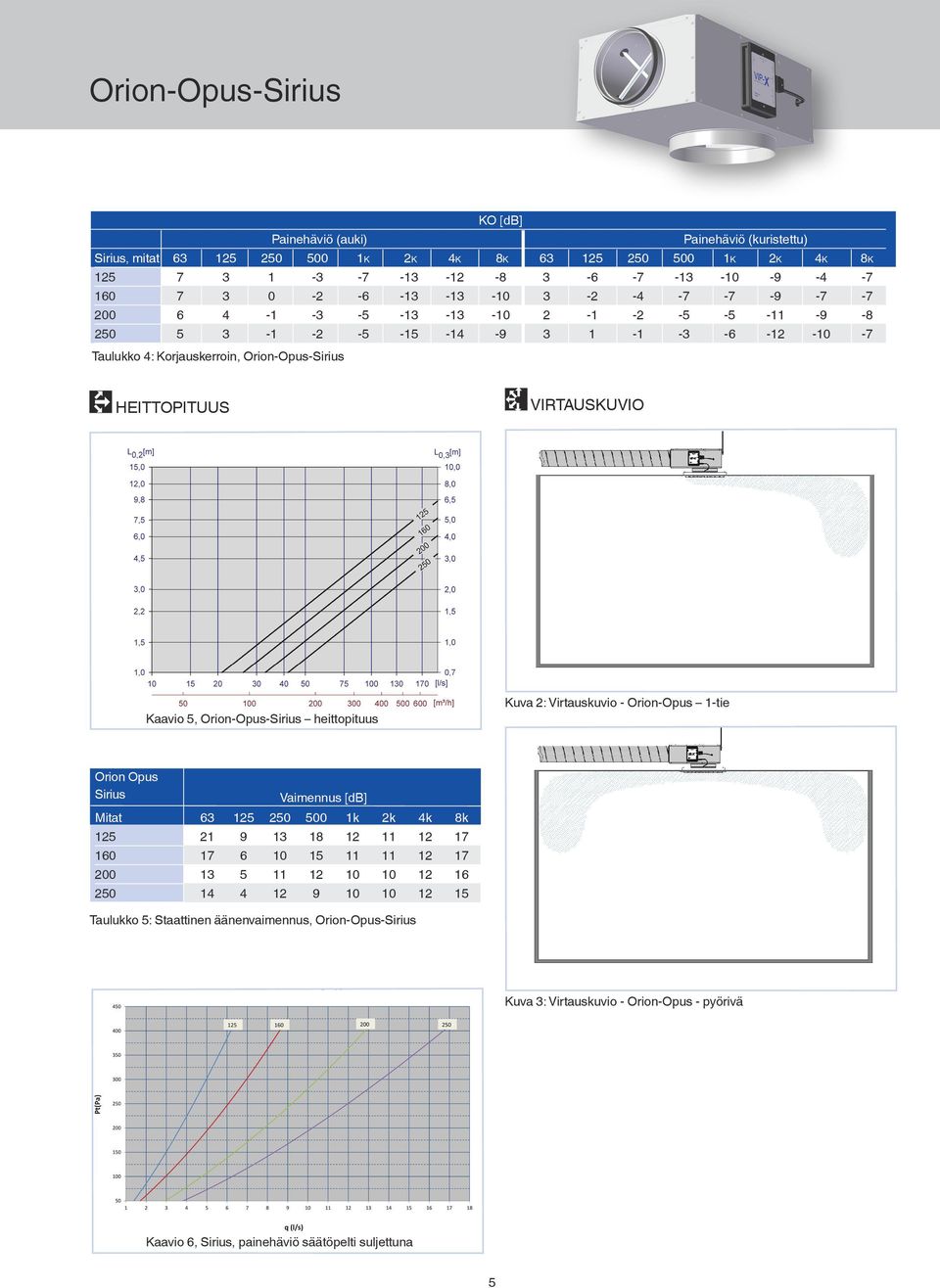

5 Painehäviö (auki) KO [db] Painehäviö (kuristettu) Sirius, mitat k 2k 4k 8k k 2k 4k 8k Taulukko 4: Korjauskerroin, HEITTOPITUUS VIRTAUSKUVIO Kaavio 5, heittopituus Kuva 2: Virtauskuvio - Orion-Opus 1-tie Orion Opus Sirius Vaimennus [db] Mitat k 2k 4k 8k Taulukko 5: Staattinen äänenvaimennus, Kuva 3: Virtauskuvio - Orion-Opus - pyörivä Kaavio 6, Sirius, painehäviö säätöpelti suljettuna 5 5

6 Orion-Opus Sirius ASENNUS Orion-Opus-hajotin voidaan asentaa monenlaisiin modulaarisiin kattojärjestelmiin sekä kiinteisiin kattoihin. Sirius kiinnitetään kierretangolla tai muilla kannattimilla (kuva 5). Järjestelmän mittatarkkuuden varmistamiseksi on tärkeää asentaa yksiköt oikean välimatkan päähän toisistaan kuvan 6 osoittamalla tavalla. KÄYTTÖÖNOTTO otetaan käyttöön VIP-X-ohjausjärjestelmän kautta, jossa voidaan määrittää arvioidut ilmamäärät ja tarvitut säätöparametrit. Jos -yksikköä käytetään ilman VIP-X-järjestelmää, käyttöönotto voidaan tehdä Belimon PC-Toolin tai ZTH-GEN:n kautta. A-reuna A-kant Dampa-kiinnitin Clip-In DG-reuna Dg-kant HUOLTO Erityisiä huoltovaatimuksia ei ole. DS-reuna Ds-kant E-reuna E-kant YMPÄRISTÖ Tuoteselosteisiin liittyvissä tiedusteluissa voi kääntyä myyntitiimimme puoleen tai hakea tietoa verkkosivuiltamme osoitteesta Kuva 4: Asennus T24/T15 Kiinteä Fast himling katto Kuva 5: Asennus -yksikön on kehittänyt ja valmistanut: Kuva 6: Asennus Yritys varaa oikeuden tehdä muutoksia ilman erillistä ilmoitusta Pääkonttori: TROX Auranor Norg e AS, PO Box 100, NO-2712 Brandbu Puhelin: Faksi:
