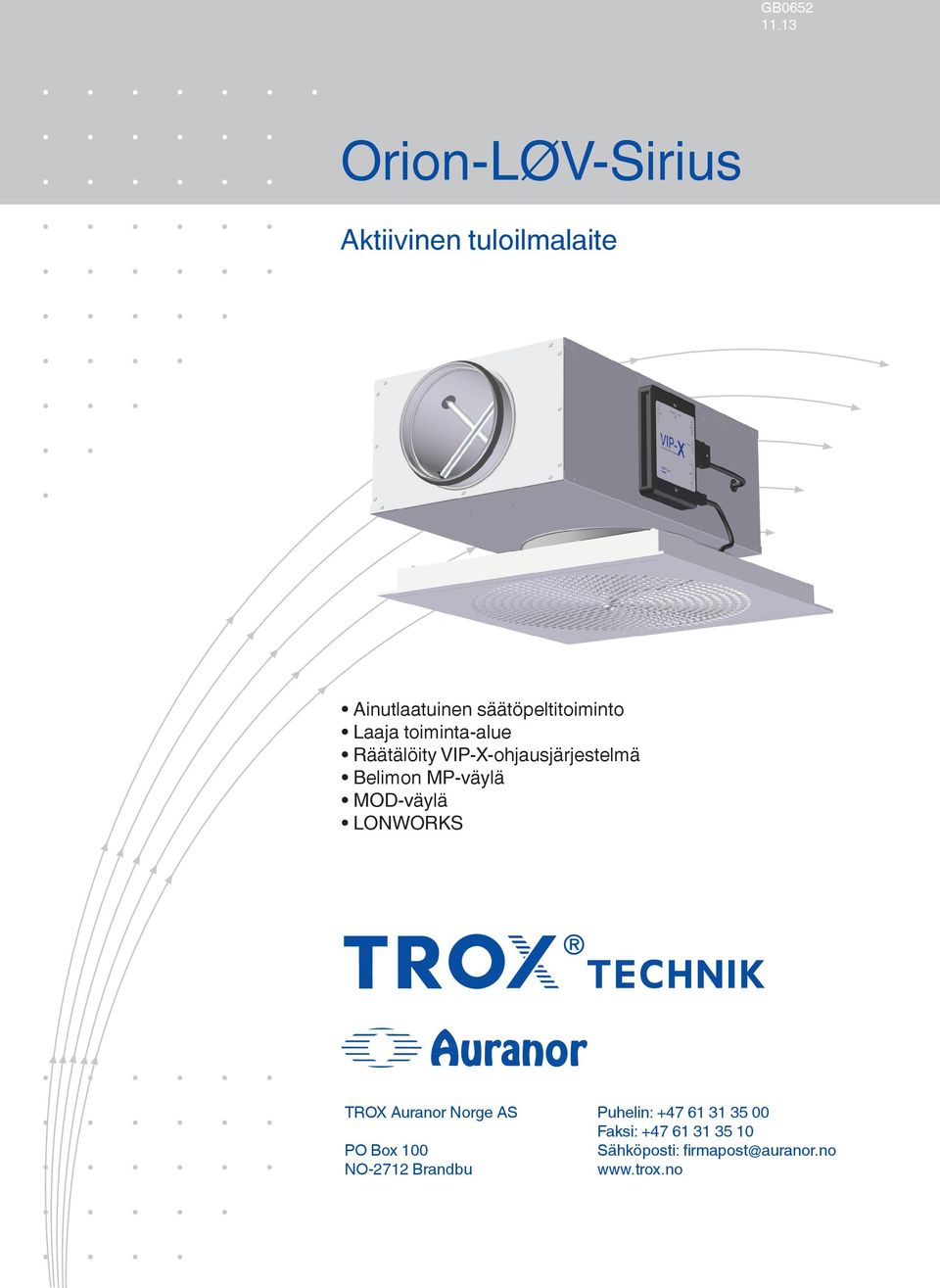

1 GB Orion-LØV-Sirius LØV-R Aktiivinen tuloilmalaite Ainutlaatuinen säätöpeltitoiminto Laaja toiminta-alue Räätälöity VIP-X-ohjausjärjestelmä Belimon MP-väylä MOD-väylä LONWORKS TROX Auranor Norge AS PO Box 100 NO-2712 Brandbu Puhelin: Faksi: Sähköposti:

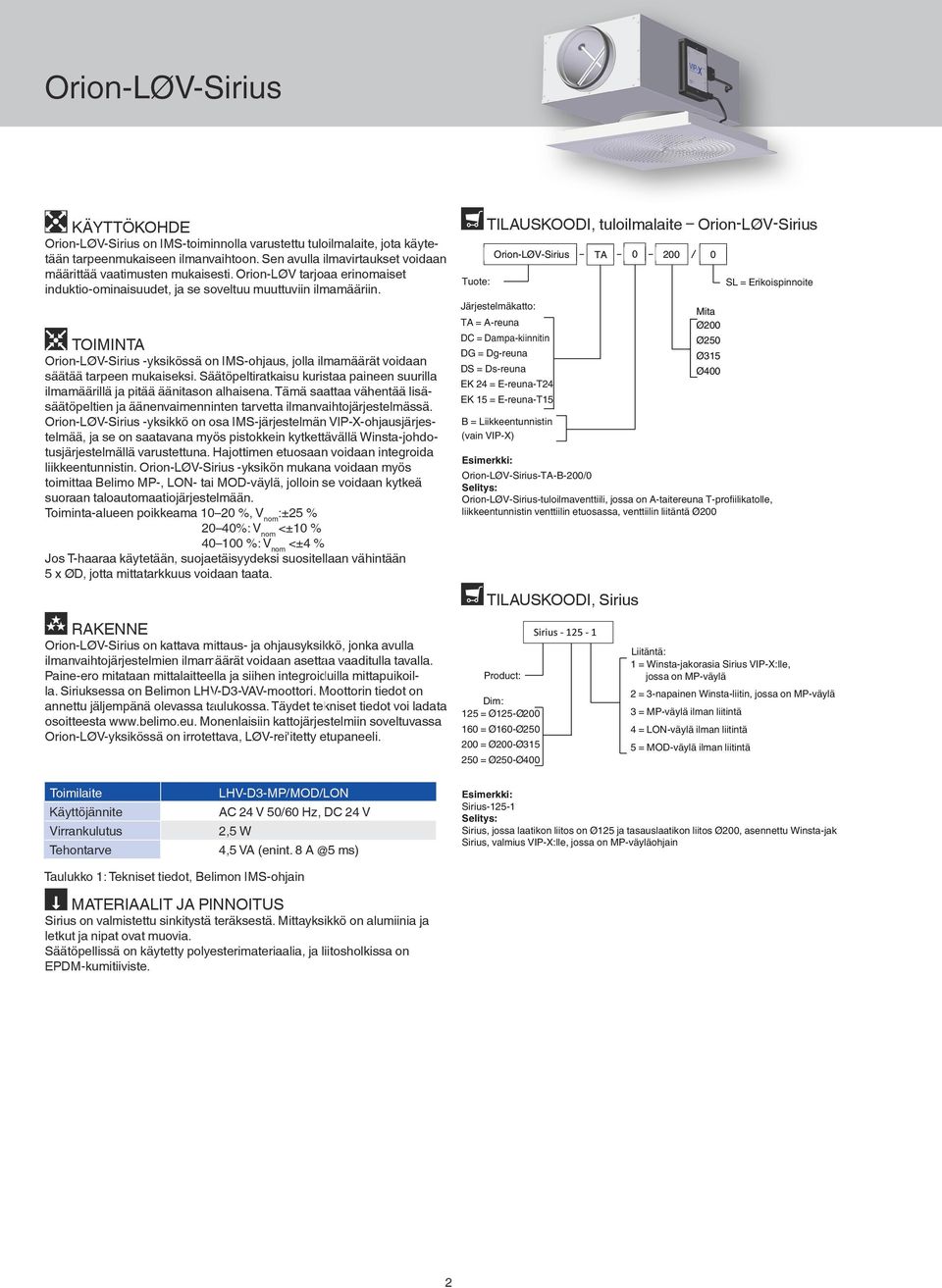

2 KÄYTTÖKOHDE Orion-LØV-Sirius on IMS-toiminnolla varustettu tuloilmalaite, jota käytetään tarpeenmukaiseen ilmanvaihtoon. Sen avulla ilmavirtaukset voidaan määrittää vaatimusten mukaisesti. Orion-LØV tarjoaa erinomaiset induktio-ominaisuudet, ja se soveltuu muuttuviin ilmamääriin. TOIMINTA Orion-LØV-Sirius -yksikössä on IMS-ohjaus, jolla ilmamäärät voidaan säätää tarpeen mukaiseksi. Säätöpeltiratkaisu kuristaa paineen suurilla ilmamäärillä ja pitää äänitason alhaisena. Tämä saattaa vähentää lisäsäätöpeltien ja äänenvaimenninten tarvetta ilmanvaihtojärjestelmässä. Orion-LØV-Sirius -yksikkö on osa IMS-järjestelmän VIP-X-ohjausjärjestelmää, ja se on saatavana myös pistokkein kytkettävällä Winsta-johdotusjärjestelmällä varustettuna. Hajottimen etuosaan voidaan integroida liikkeentunnistin. Orion-LØV-Sirius -yksikön mukana voidaan myös toimittaa Belimo MP-, LON- tai MOD-väylä, jolloin se voidaan kytkeä suoraan taloautomaatiojärjestelmään. Toiminta-alueen poikkeama %, V nom :±25 % 20 40%: V nom <±10 % %: V nom <±4 % Jos T-haaraa käytetään, suojaetäisyydeksi suositellaan vähintään 5 x ØD, jotta mittatarkkuus voidaan taata. RAKENNE Orion-LØV-Sirius on kattava mittaus- ja ohjausyksikkö, Lars Dulsrud jonka avulla ilmanvaihtojärjestelmien ilmamäärät voidaan asettaa vaaditulla tavalla. Paine-ero mitataan mittalaitteella ja siihen integroiduilla mittapuikoilla. Siriuksessa on Belimon LHV-D3-VAV-moottori. Moottorin tiedot on annettu jäljempänä olevassa taulukossa. Täydet tekniset tiedot voi ladata osoitteesta Monenlaisiin kattojärjestelmiin soveltuvassa Orion-LØV-yksikössä on irrotettava, LØV-rei'itetty etupaneeli. Tilauskoodi, ven ili, Orion-LØV-Sirius-2-puol Tuote: TILAUSKOODI, tuloilmalaite Orion-LØV-Sirius Orion-LØV-Sirius Järjestelmäkatto: TA = A-reuna DC = Dampa-kiinnitin DG = Dg-reuna DS = Ds-reuna EK 24 = E-reuna-T24 EK 15 = E-reuna-T15 B = Liikkeentunnistin (vain VIP-X) TILAUSKOODI, Sirius Product: Dim: 125 = Ø125-Ø = Ø160-Ø = Ø200-Ø = Ø250-Ø400 Tilauskoodi, Sirius-2-puoli Sirius TA Mita Ø200 Ø250 Ø315 Ø400 SL = Erikoispinnoite Esimerkki: Orion-LØV-Sirius-TA-B-200/0 Selitys: Orion-LØV-Sirius-tuloilmaventtiili, jossa on A-taitereuna T-profiilikatolle, liikkeentunnistin venttiilin etuosassa, venttiilin liitäntä Ø200 Liitäntä: 1 = Winsta-jakorasia Sirius VIP-X:lle, jossa on MP-väylä 2 = 3-napainen Winsta-liitin, jossa on MP-väylä 3 = MP-väylä ilman liitintä 4 = LON-väylä ilman liitintä 5 = MOD-väylä ilman liitintä Toimilaite Käyttöjännite Virrankulutus Tehontarve LHV-D3-MP/MOD/LON AC 24 V 50/60 Hz, DC 24 V 2,5 W 4,5 VA (enint. 8 ms) Esimerkki: Sirius Selitys: Sirius, jossa laatikon liitos on Ø125 ja tasauslaatikon liitos Ø200, asennettu Winsta-jakorasia Sirius, valmius VIP-X:lle, jossa on MP-väyläohjain Taulukko 1: Tekniset tiedot, Belimon IMS-ohjain MATERIAALIT JA PINNOITUS Sirius on valmistettu sinkitystä teräksestä. Mittayksikkö on alumiinia ja letkut ja nipat ovat muovia. Säätöpellissä on käytetty polyesterimateriaalia, ja liitosholkissa on EPDM-kumitiiviste. Lars Dulsrud 2

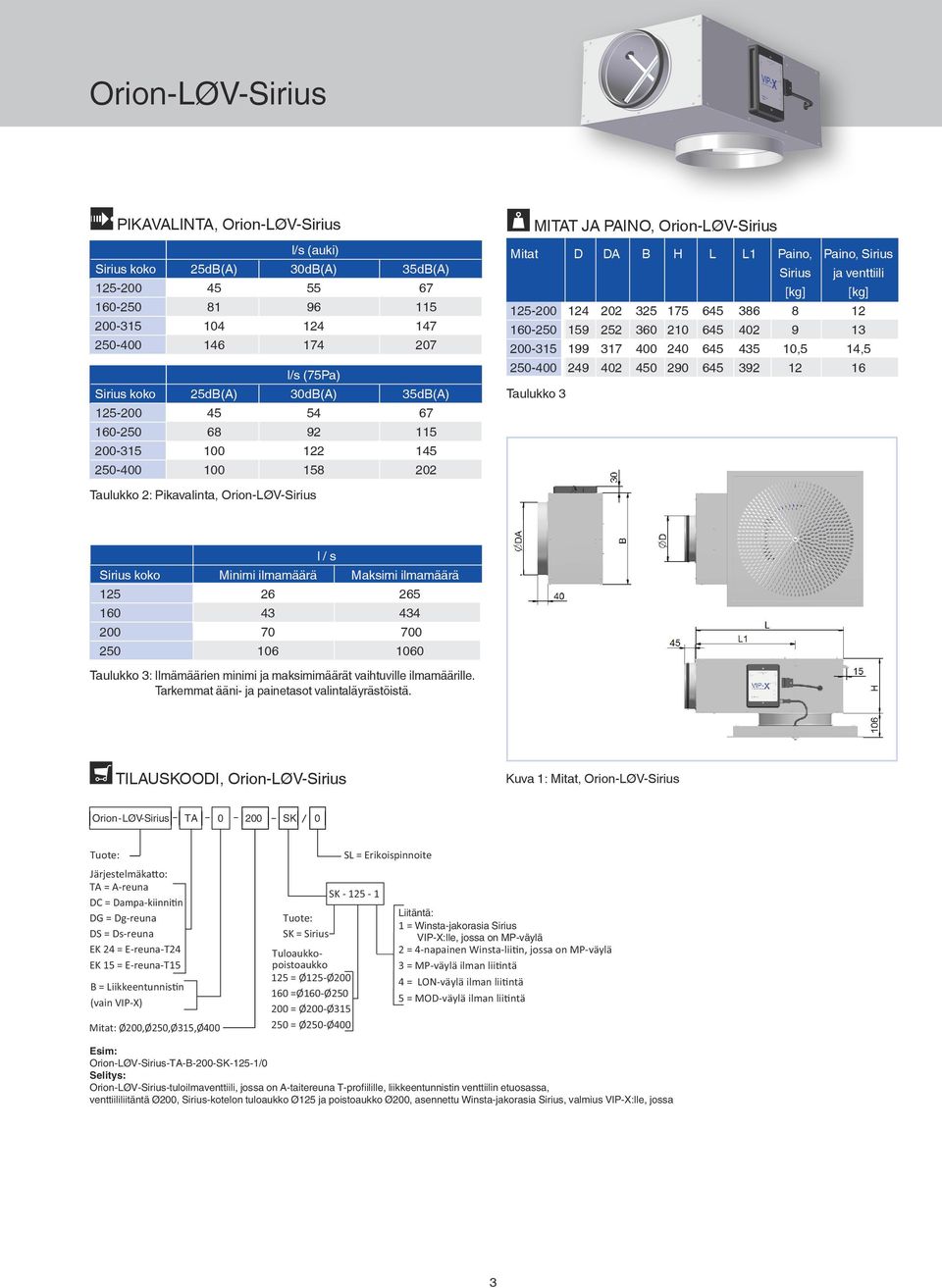

3 PIKAVALINTA, Orion-LØV-Sirius l/s (auki) Sirius koko 25dB(A) 30dB(A) 35dB(A) l/s (75Pa) Sirius koko 25dB(A) 30dB(A) 35dB(A) Taulukko 2: Pikavalinta, Orion-LØV-Sirius MITAT JA PAINO, Orion-LØV-Sirius Mitat D DA B H L L1 Paino, Paino, Sirius Sirius ja venttiili [kg] [kg] ,5 14, Taulukko 3 l / s Sirius koko Minimi ilmamäärä Maksimi ilmamäärä Taulukko 3: Ilmämäärien minimi ja maksimimäärät vaihtuville ilmamäärille. Tarkemmat ääni- ja painetasot valintaläyrästöistä. Tilauskoodi, Orion-LØV ja Sirius-2-puoli TILAUSKOODI, Orion-LØV-Sirius Kuva 1: Mitat, Orion-LØV-Sirius Orion-LØV-Sirius TA SK 0 Tuote: Järjestelmäka o: TA = A-reuna DC = Dampa-kiinni n DG = Dg-reuna DS = Ds-reuna EK 24 = E-reuna-T24 EK 15 = E-reuna-T15 B = Liikkeentunnis n (vain VIP-X) Mitat: Ø200,Ø250,Ø315,Ø400 SL = Erikoispinnoite SK Tuote: SK = Sirius Tuloaukkopoistoaukko 125 = Ø125-Ø =Ø160-Ø = Ø200-Ø = Ø250-Ø400 Liitäntä: 1 = Winsta-jakorasia Sirius VIP-X:lle, jossa on MP-väylä 2 = 4-napainen Winsta-lii n, jossa on MP-väylä 3 = MP-väylä ilman lii ntä 4 = LON-väylä ilman lii ntä 5 = MOD-väylä ilman lii ntä Esim: Orion-LØV-Sirius-TA-B-200-SK-125-1/0 Selitys: Orion-LØV-Sirius-tuloilmaventtiili, jossa on A-taitereuna T-profiilille, liikkeentunnistin venttiilin etuosassa, venttiililiitäntä Ø200, Sirius-kotelon tuloaukko Ø125 ja poistoaukko Ø200, asennettu Winsta-jakorasia Sirius, valmius VIP-X:lle, jossa on MP-väyläohjain Lars Dulsrud 3

4 AKUSTISET TIEDOT Kaavioissa on yhteenveto hajottimen A-painotetusta äänitehotasosta, L WA. Taulukossa 5 sivulla 5 annetuilla korjauskertoimilla lasketaan tuotettu äänitehotaso kyseisillä taajuuksilla, L W = L WA + KO. Jos huoneen äänenvaimennus vastaa Sabinen kaavalla lukua 10 m², äänenpainetaso on 4 db tuotettua äänitehotasoa pienempi. Esimerkki: Sirius 125, jossa Orion-LØV-tuloilmahajotin, haluttu tilavuusvirta 50 l/s. Kaaviosta 1 käy ilmi, että L WA = 26 db (A), kun säätöpelti on auki ja painehäviö on 45 Pa. Tarkoitus on löytää seuraavat tiedot: a) Tuotettu äänitehotaso taajuudella 250 Hz. b) A-painotettu kokonaisäänenpainetaso toimistossa, jossa on 4 db:n huonevaimennus. c) A-painotettu äänenpainetaso toimistossa, jonka kokonaispainehäviö on 75 Pa, eli 30 Pa:n kuristus säätöpellillä. a) Korjauskerroin 250 Hz:lle on -1 db. Tällöin taajuudella 250 Hz tuotettu ääniteho on: L W = L WA + KO = 29 + (-1) = 28 db b) Kun huoneen vaimennus vastaa 4 db:iä, A-painotettu äänenpainetaso on: 29-4 = 25 db(a) c) Kun kaaviossa seurataan virran 50 l/s viivaa arvoon 75 Pa asti, saadaan lukema 29 db(a) = 0 db:n lisäys säätöpelti auki. Tällöin A-painotettu äänenpainetaso on: 25+0 = 25 db(a) LASKENTAKAAVIO Kaavio 1, Orion-LØV-Sirius Ø125 Kaavio 2, Orion-LØV-Sirius Ø160 Kaavio 3, Orion-LØV-Sirius Ø200 Kaavio 4, Orion-LØV-Sirius Ø250 4

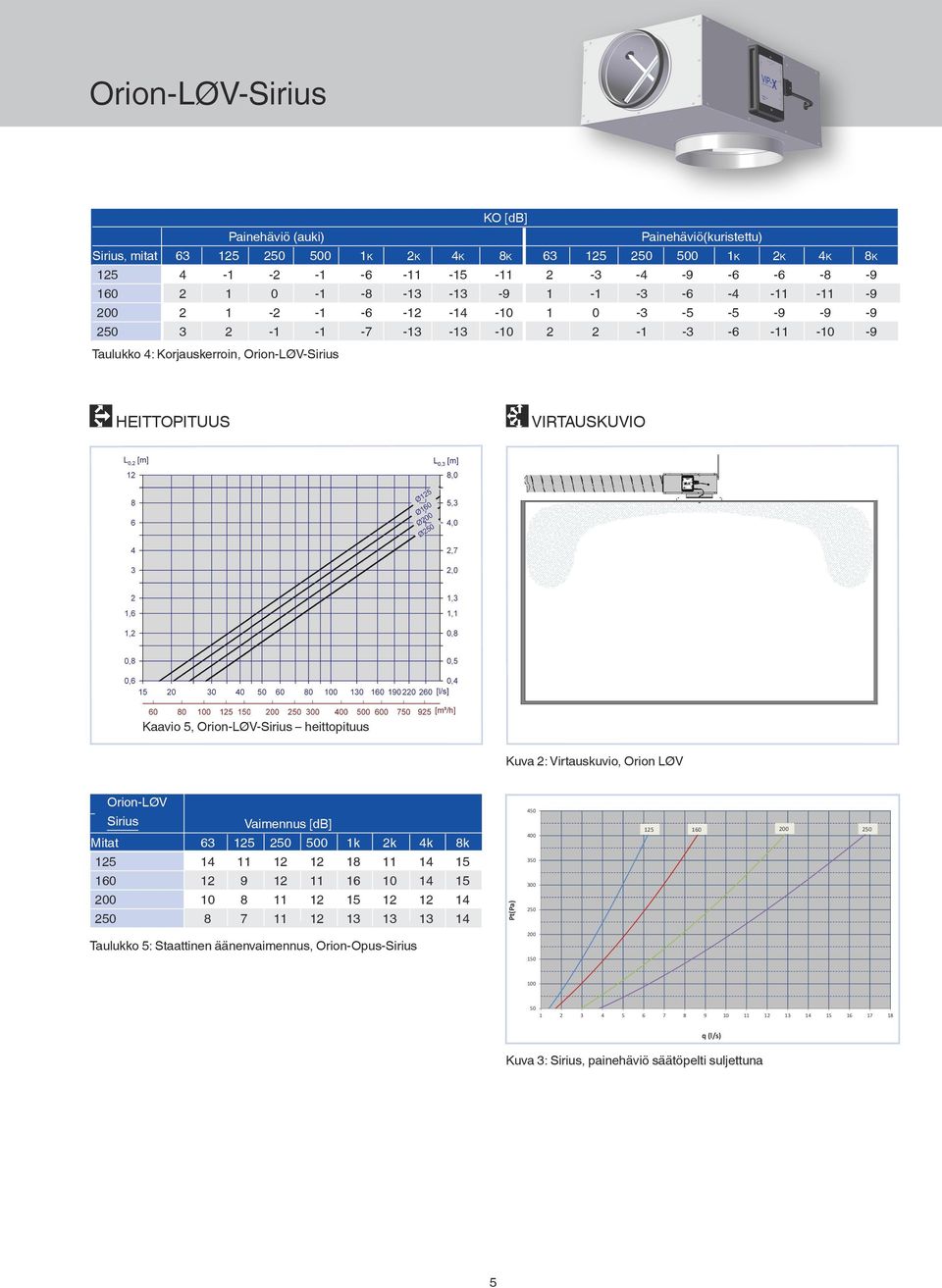

5 Painehäviö (auki) KO [db] Painehäviö(kuristettu) Sirius, mitat k 2k 4k 8k k 2k 4k 8k Taulukko 4: Korjauskerroin, Orion-LØV-Sirius HEITTOPITUUS VIRTAUSKUVIO Kaavio 5, Orion-LØV-Sirius heittopituus Kuva 2: Virtauskuvio, Orion LØV Orion-LØV Sirius Vaimennus [db] Mitat k 2k 4k 8k Pt(Pa) Sirius, lekkasje ved stengt spjeld Taulukko 5: Staattinen äänenvaimennus, Orion-Opus-Sirius q (l/s) Kuva 3: Sirius, painehäviö säätöpelti suljettuna

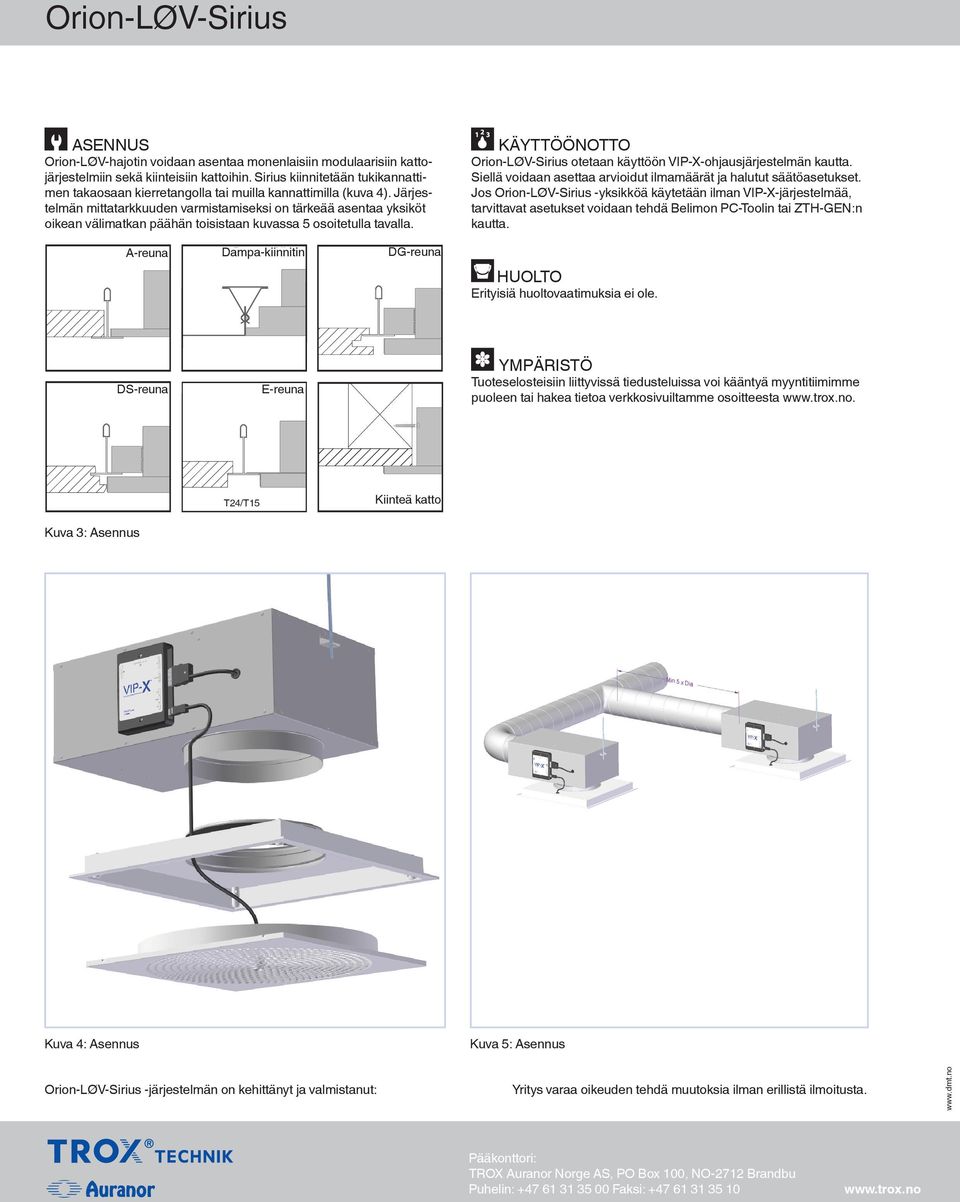

6 ASENNUS Orion-LØV-hajotin voidaan asentaa monenlaisiin modulaarisiin kattojärjestelmiin sekä kiinteisiin kattoihin. Sirius kiinnitetään tukikannattimen takaosaan kierretangolla tai muilla kannattimilla (kuva 4). Järjestelmän mittatarkkuuden varmistamiseksi on tärkeää asentaa yksiköt oikean välimatkan päähän toisistaan kuvassa 5 osoitetulla tavalla. KÄYTTÖÖNOTTO Orion-LØV-Sirius otetaan käyttöön VIP-X-ohjausjärjestelmän kautta. Siellä voidaan asettaa arvioidut ilmamäärät ja halutut säätöasetukset. Jos Orion-LØV-Sirius -yksikköä käytetään ilman VIP-X-järjestelmää, tarvittavat asetukset voidaan tehdä Belimon PC-Toolin tai ZTH-GEN:n kautta. A-reuna A-kant Dampa-kiinnitin Clip-In DG-reuna Dg-kant HUOLTO Erityisiä huoltovaatimuksia ei ole. DS-reuna Ds-kant E-reuna E-kant YMPÄRISTÖ Tuoteselosteisiin liittyvissä tiedusteluissa voi kääntyä myyntitiimimme puoleen tai hakea tietoa verkkosivuiltamme osoitteesta T24/T15 Kiinteä Fast himling katto Kuva 3: Asennus Kuva 4: Asennus Kuva 5: Asennus Orion-LØV-Sirius -järjestelmän on kehittänyt ja valmistanut: Yritys varaa oikeuden tehdä muutoksia ilman erillistä ilmoitusta. Pääkonttori: TROX Auranor Norge AS, PO Box 100, NO-2712 Brandbu Puhelin: Faksi:
