SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ

Transkriptio

1 SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ

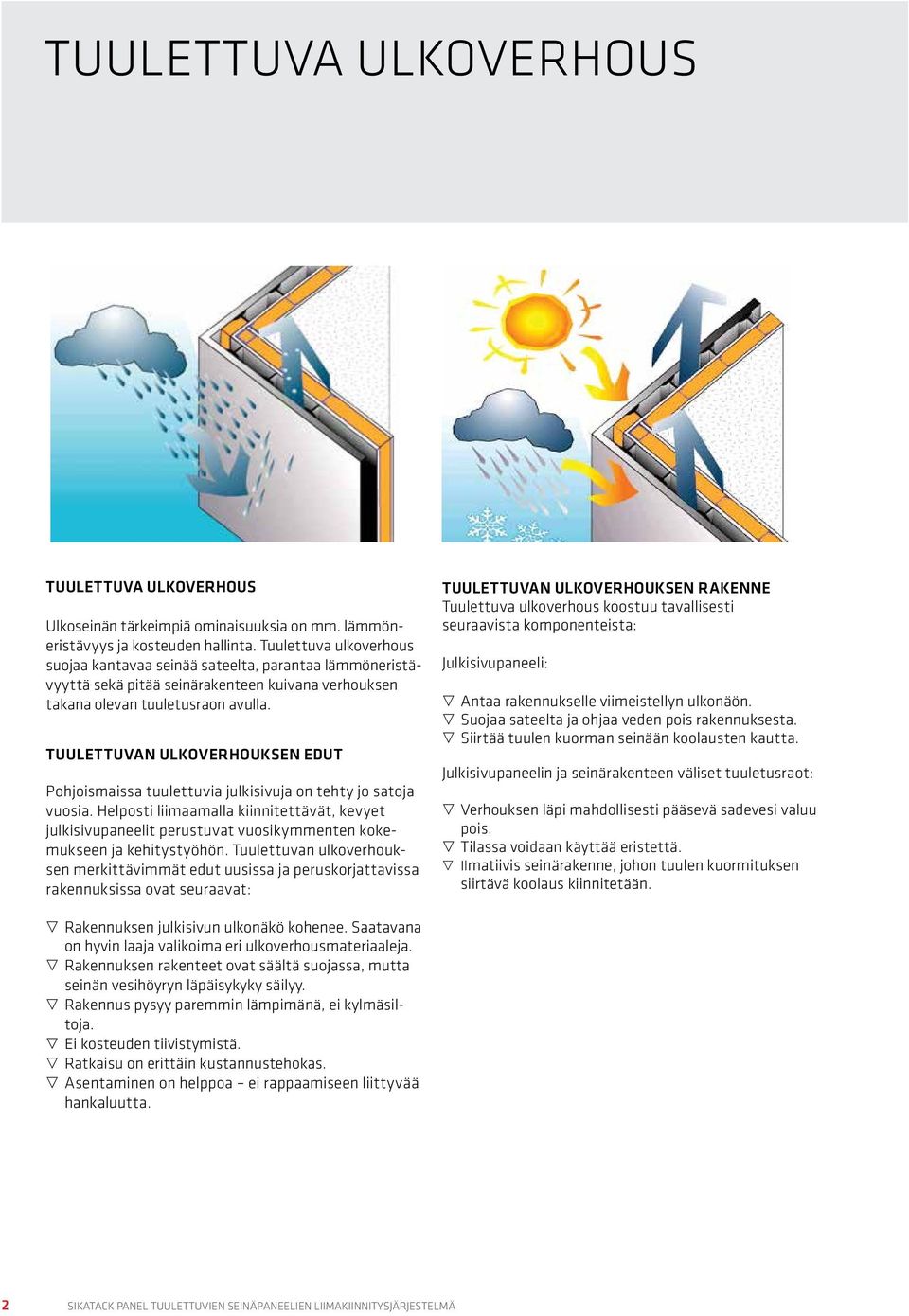

2 TUULETTUVA ULKOVERHOUS TUULETTUVA ULKOVERHOUS Ulkoseinän tärkeimpiä ominaisuuksia on mm. lämmöneristävyys ja kosteuden hallinta. Tuulettuva ulkoverhous suojaa kantavaa seinää sateelta, parantaa lämmöneristävyyttä sekä pitää seinärakenteen kuivana verhouksen takana olevan tuuletusraon avulla. TUULETTUVAN ULKOVERHOUKSEN EDUT Pohjoismaissa tuulettuvia julkisivuja on tehty jo satoja vuosia. Helposti liimaamalla kiinnitettävät, kevyet julkisivupaneelit perustuvat vuosikymmenten kokemukseen ja kehitystyöhön. Tuulettuvan ulkoverhouksen merkittävimmät edut uusissa ja peruskorjattavissa rakennuksissa ovat seuraavat: TUULETTUVAN ULKOVERHOUKSEN RAKENNE Tuulettuva ulkoverhous koostuu tavallisesti seuraavista komponenteista: Julkisivupaneeli: Antaa rakennukselle viimeistellyn ulkonäön. Suojaa sateelta ja ohjaa veden pois rakennuksesta. Siirtää tuulen kuorman seinään koolausten kautta. Julkisivupaneelin ja seinärakenteen väliset tuuletusraot: Verhouksen läpi mahdollisesti pääsevä sadevesi valuu pois. Tilassa voidaan käyttää eristettä. Ilmatiivis seinärakenne, johon tuulen kuormituksen siirtävä koolaus kiinnitetään. Rakennuksen julkisivun ulkonäkö kohenee. Saatavana on hyvin laaja valikoima eri ulkoverhousmateriaaleja. Rakennuksen rakenteet ovat säältä suojassa, mutta seinän vesihöyryn läpäisykyky säilyy. Rakennus pysyy paremmin lämpimänä, ei kylmäsiltoja. Ei kosteuden tiivistymistä. Ratkaisu on erittäin kustannustehokas. Asentaminen on helppoa ei rappaamiseen liittyvää hankaluutta. 2 SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ

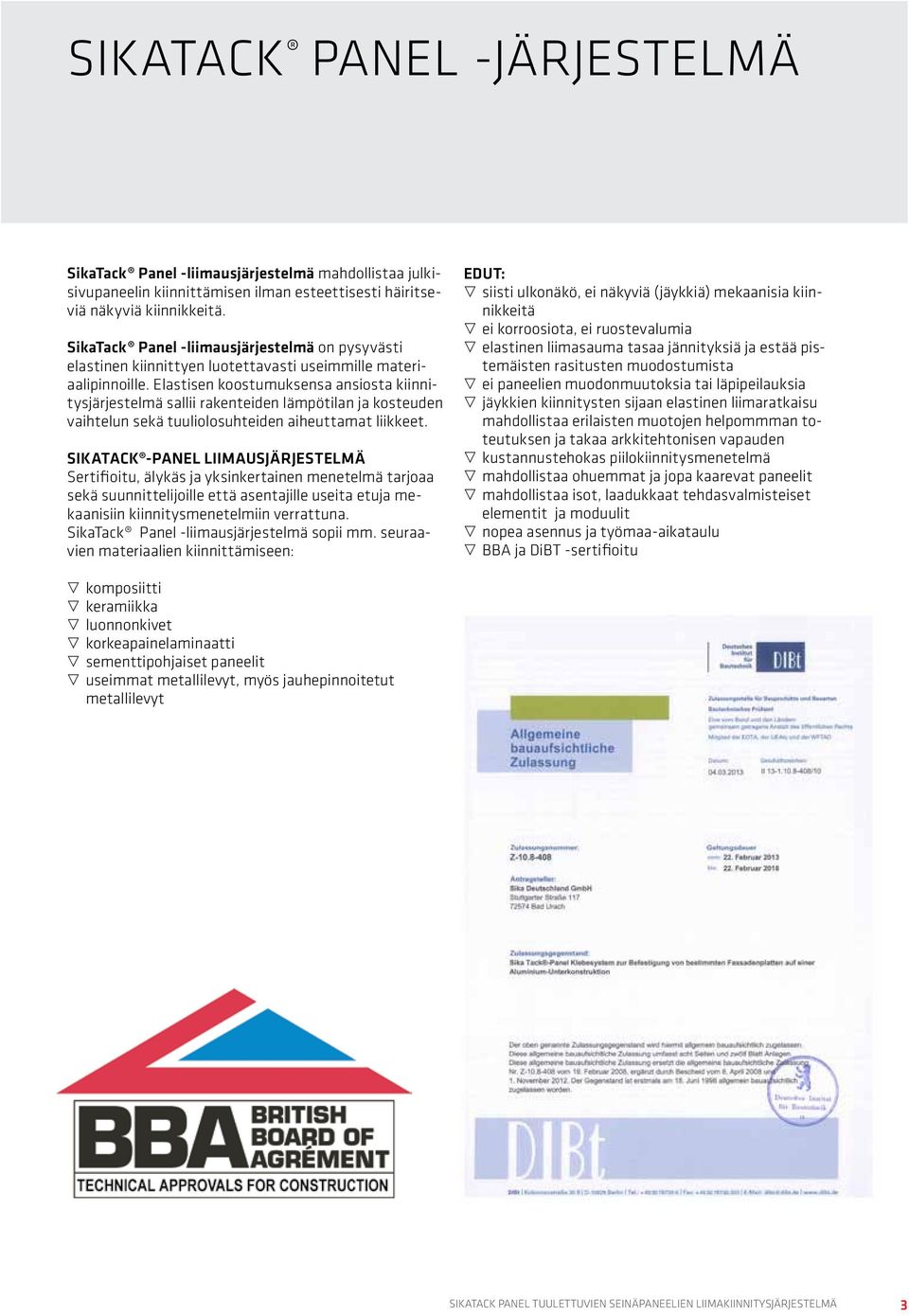

3 SIKATACK PANEL -JÄRJESTELMÄ SikaTack Panel -liimausjärjestelmä mahdollistaa julkisivupaneelin kiinnittämisen ilman esteettisesti häiritseviä näkyviä kiinnikkeitä. SikaTack Panel -liimausjärjestelmä on pysyvästi elastinen kiinnittyen luotettavasti useimmille materiaalipinnoille. Elastisen koostumuksensa ansiosta kiinnitysjärjestelmä sallii rakenteiden lämpötilan ja kosteuden vaihtelun sekä tuuliolosuhteiden aiheuttamat liikkeet. SIKATACK -PANEL LIIMAUSJÄRJESTELMÄ Sertifioitu, älykäs ja yksinkertainen menetelmä tarjoaa sekä suunnittelijoille että asentajille useita etuja mekaanisiin kiinnitysmenetelmiin verrattuna. SikaTack Panel -liimausjärjestelmä sopii mm. seuraavien materiaalien kiinnittämiseen: EDUT: siisti ulkonäkö, ei näkyviä (jäykkiä) mekaanisia kiinnikkeitä ei korroosiota, ei ruostevalumia elastinen liimasauma tasaa jännityksiä ja estää pistemäisten rasitusten muodostumista ei paneelien muodonmuutoksia tai läpipeilauksia jäykkien kiinnitysten sijaan elastinen liimaratkaisu mahdollistaa erilaisten muotojen helpommman toteutuksen ja takaa arkkitehtonisen vapauden kustannustehokas piilokiinnitysmenetelmä mahdollistaa ohuemmat ja jopa kaarevat paneelit mahdollistaa isot, laadukkaat tehdasvalmisteiset elementit ja moduulit nopea asennus ja työmaa-aikataulu BBA ja DiBT -sertifioitu komposiitti keramiikka luonnonkivet korkeapainelaminaatti sementtipohjaiset paneelit useimmat metallilevyt, myös jauhepinnoitetut metallilevyt SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ 3

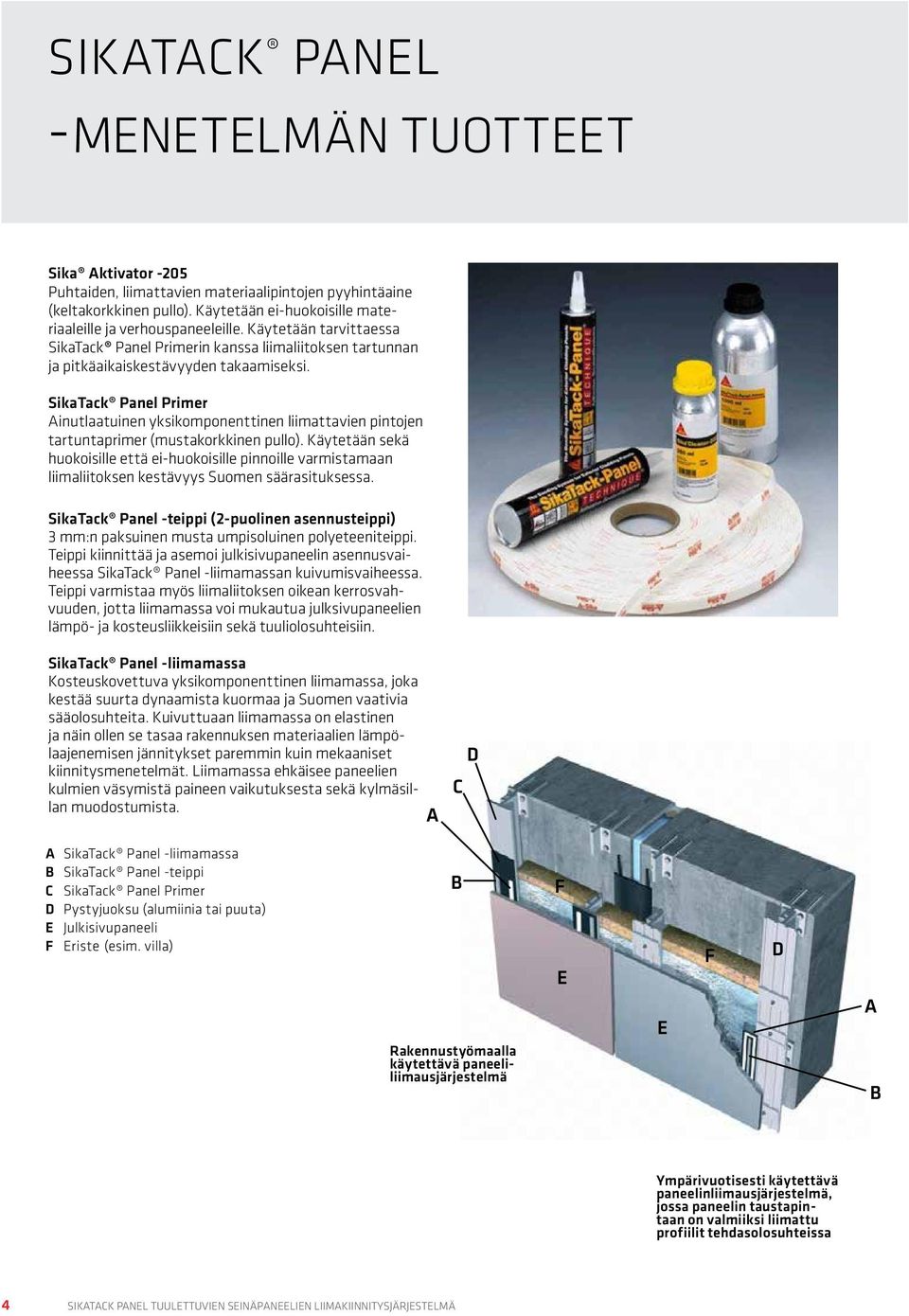

4 SIKATACK PANEL -MENETELMÄN TUOTTEET Sika Aktivator -205 Puhtaiden, liimattavien materiaalipintojen pyyhintäaine (keltakorkkinen pullo). Käytetään ei-huokoisille materiaaleille ja verhouspaneeleille. Käytetään tarvittaessa SikaTack Panel Primerin kanssa liimaliitoksen tartunnan ja pitkäaikaiskestävyyden takaamiseksi. SikaTack Panel Primer Ainutlaatuinen yksikomponenttinen liimattavien pintojen tartuntaprimer (mustakorkkinen pullo). Käytetään sekä huokoisille että ei-huokoisille pinnoille varmistamaan liimaliitoksen kestävyys Suomen säärasituksessa. SikaTack Panel -teippi (2-puolinen asennusteippi) 3 mm:n paksuinen musta umpisoluinen polyeteeniteippi. Teippi kiinnittää ja asemoi julkisivupaneelin asennusvaiheessa SikaTack Panel -liimamassan kuivumisvaiheessa. Teippi varmistaa myös liimaliitoksen oikean kerrosvahvuuden, jotta liimamassa voi mukautua julksivupaneelien lämpö- ja kosteusliikkeisiin sekä tuuliolosuhteisiin. SikaTack Panel -liimamassa Kosteuskovettuva yksikomponenttinen liimamassa, joka kestää suurta dynaamista kuormaa ja Suomen vaativia sääolosuhteita. Kuivuttuaan liimamassa on elastinen ja näin ollen se tasaa rakennuksen materiaalien lämpölaajenemisen jännitykset paremmin kuin mekaaniset kiinnitysmenetelmät. Liimamassa ehkäisee paneelien kulmien väsymistä paineen vaikutuksesta sekä kylmäsillan muodostumista. A D C A SikaTack Panel -liimamassa B SikaTack Panel -teippi C SikaTack Panel Primer D Pystyjuoksu (alumiinia tai puuta) E Julkisivupaneeli F Eriste (esim. villa) B Rakennustyömaalla käytettävä paneeliliimausjärjestelmä F E E F D A B Ympärivuotisesti käytettävä paneelinliimausjärjestelmä, jossa paneelin taustapintaan on valmiiksi liimattu profiilit tehdasolosuhteissa 4 SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ

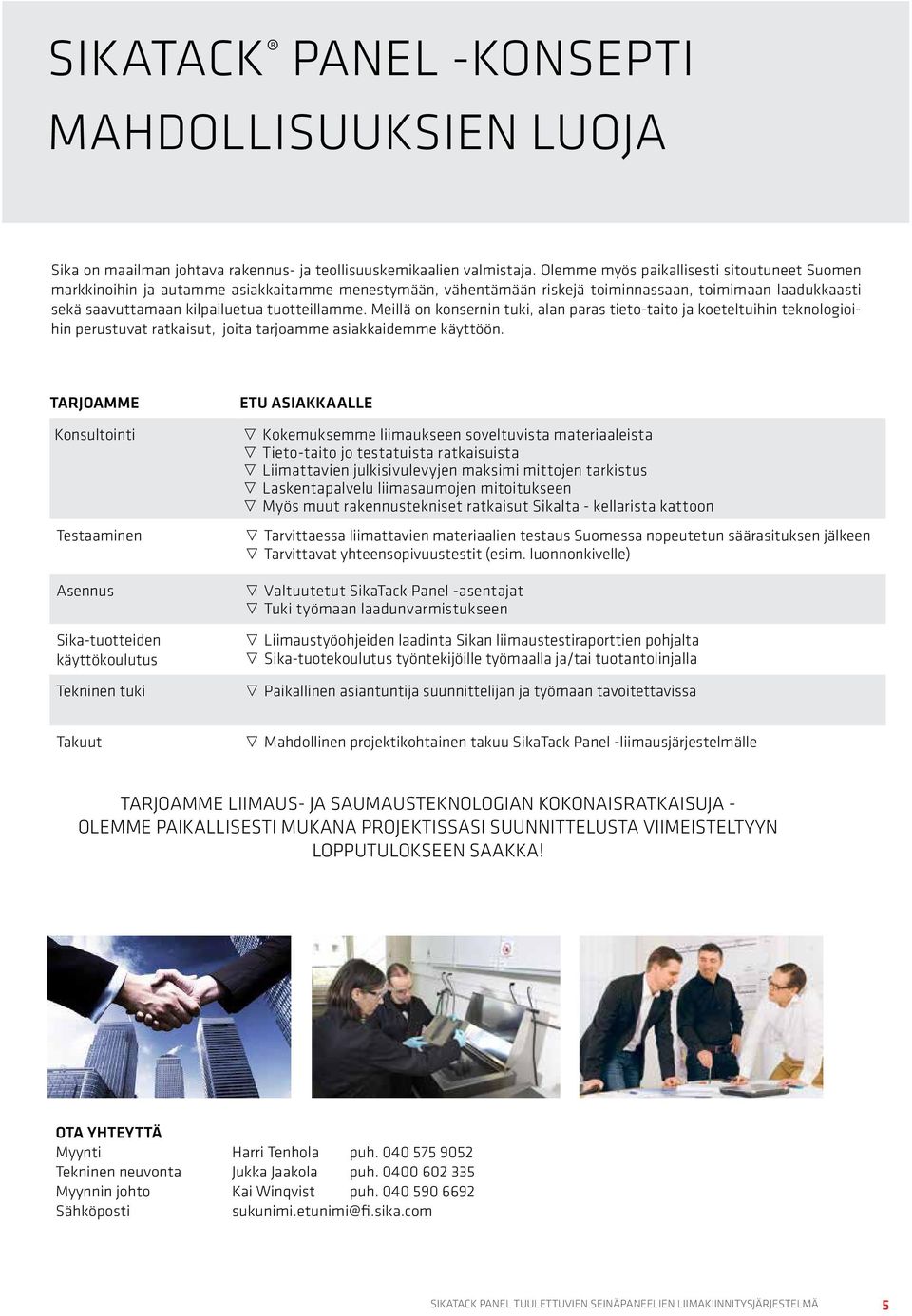

5 SIKATACK PANEL -KONSEPTI MAHDOLLISUUKSIEN LUOJA Sika on maailman johtava rakennus- ja teollisuuskemikaalien valmistaja. Olemme myös paikallisesti sitoutuneet Suomen markkinoihin ja autamme asiakkaitamme menestymään, vähentämään riskejä toiminnassaan, toimimaan laadukkaasti sekä saavuttamaan kilpailuetua tuotteillamme. Meillä on konsernin tuki, alan paras tieto-taito ja koeteltuihin teknologioihin perustuvat ratkaisut, joita tarjoamme asiakkaidemme käyttöön. TARJOAMME Konsultointi Testaaminen Asennus Sika-tuotteiden käyttökoulutus Tekninen tuki ETU ASIAKKAALLE Kokemuksemme liimaukseen soveltuvista materiaaleista Tieto-taito jo testatuista ratkaisuista Liimattavien julkisivulevyjen maksimi mittojen tarkistus Laskentapalvelu liimasaumojen mitoitukseen Myös muut rakennustekniset ratkaisut Sikalta - kellarista kattoon Tarvittaessa liimattavien materiaalien testaus Suomessa nopeutetun säärasituksen jälkeen Tarvittavat yhteensopivuustestit (esim. luonnonkivelle) Valtuutetut SikaTack Panel -asentajat Tuki työmaan laadunvarmistukseen Liimaustyöohjeiden laadinta Sikan liimaustestiraporttien pohjalta Sika-tuotekoulutus työntekijöille työmaalla ja/tai tuotantolinjalla Paikallinen asiantuntija suunnittelijan ja työmaan tavoitettavissa Takuut Mahdollinen projektikohtainen takuu SikaTack Panel -liimausjärjestelmälle TARJOAMME LIIMAUS- JA SAUMAUSTEKNOLOGIAN KOKONAISRATKAISUJA - OLEMME PAIKALLISESTI MUKANA PROJEKTISSASI SUUNNITTELUSTA VIIMEISTELTYYN LOPPUTULOKSEEN SAAKKA! OTA YHTEYTTÄ Myynti Harri Tenhola puh Tekninen neuvonta Jukka Jaakola puh Myynnin johto Kai Winqvist puh Sähköposti sukunimi.etunimi@fi.sika.com SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ 5

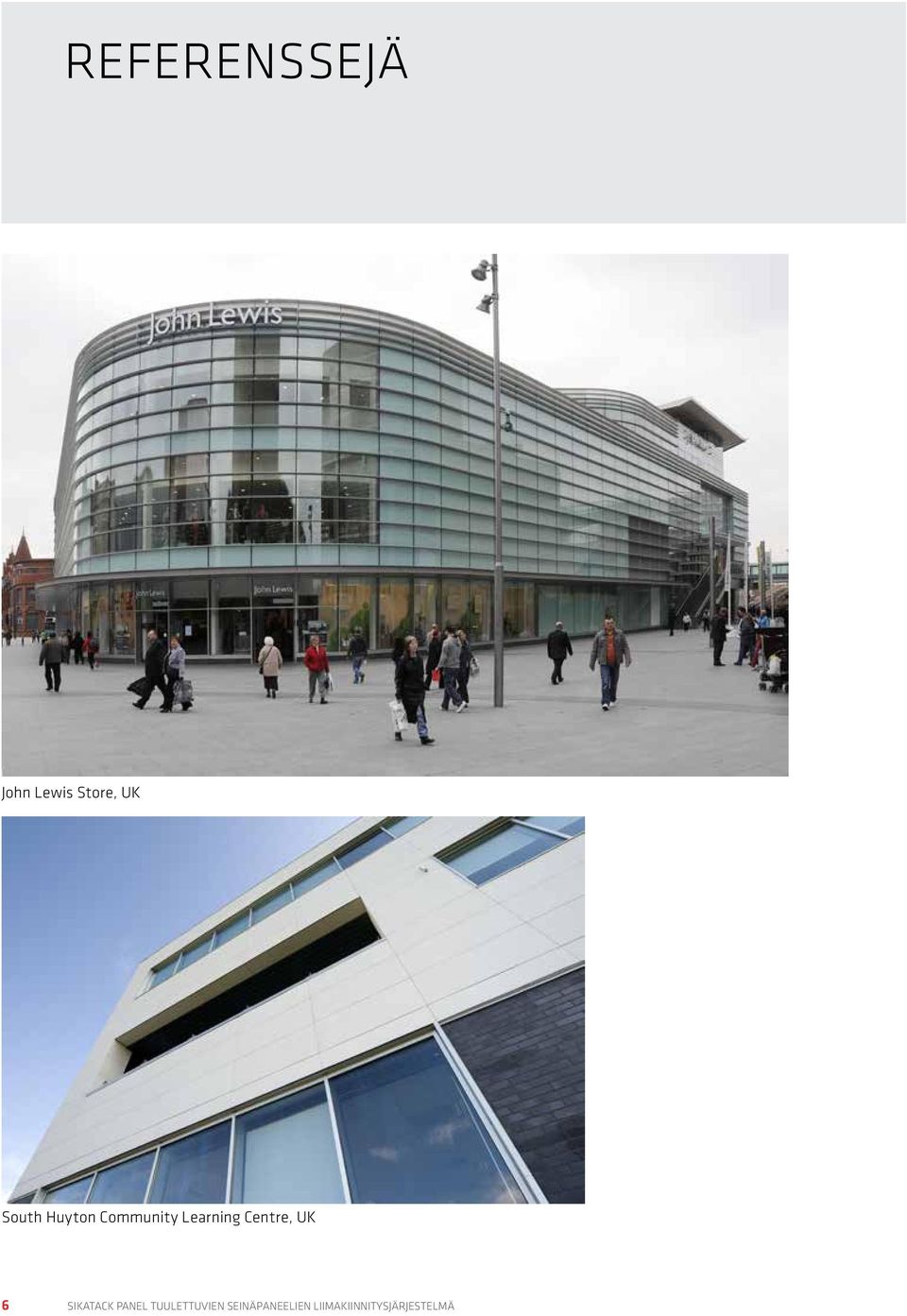

6 REFERENSSEJÄ John Lewis Store, UK South Huyton Community Learning Centre, UK 6 SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ

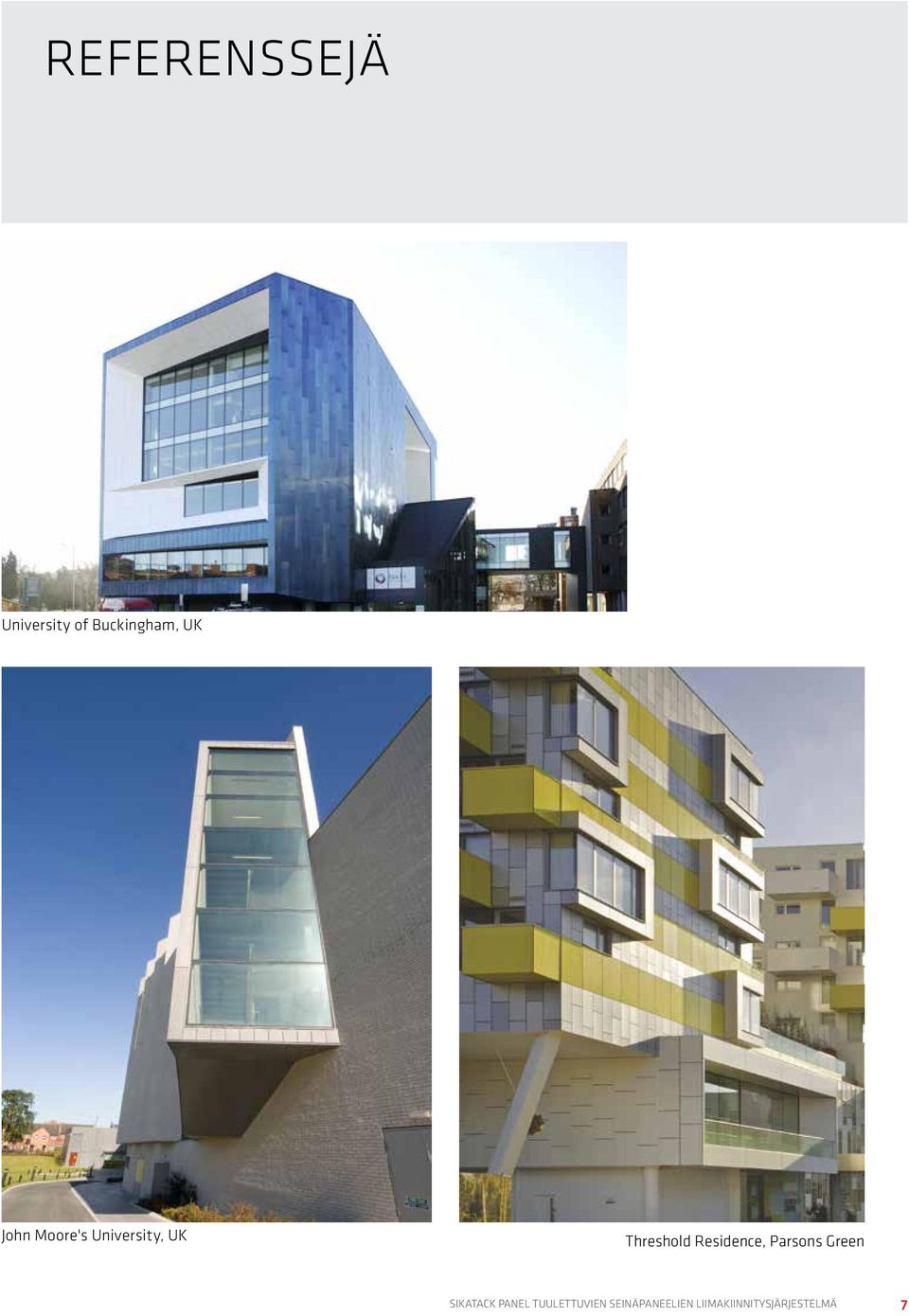

7 REFERENSSEJÄ University of Buckingham, UK John Moore's University, UK Threshold Residence, Parsons Green SIKATACK PANEL TUULETTUVIEN SEINÄPANEELIEN LIIMAKIINNITYSJÄRJESTELMÄ 7

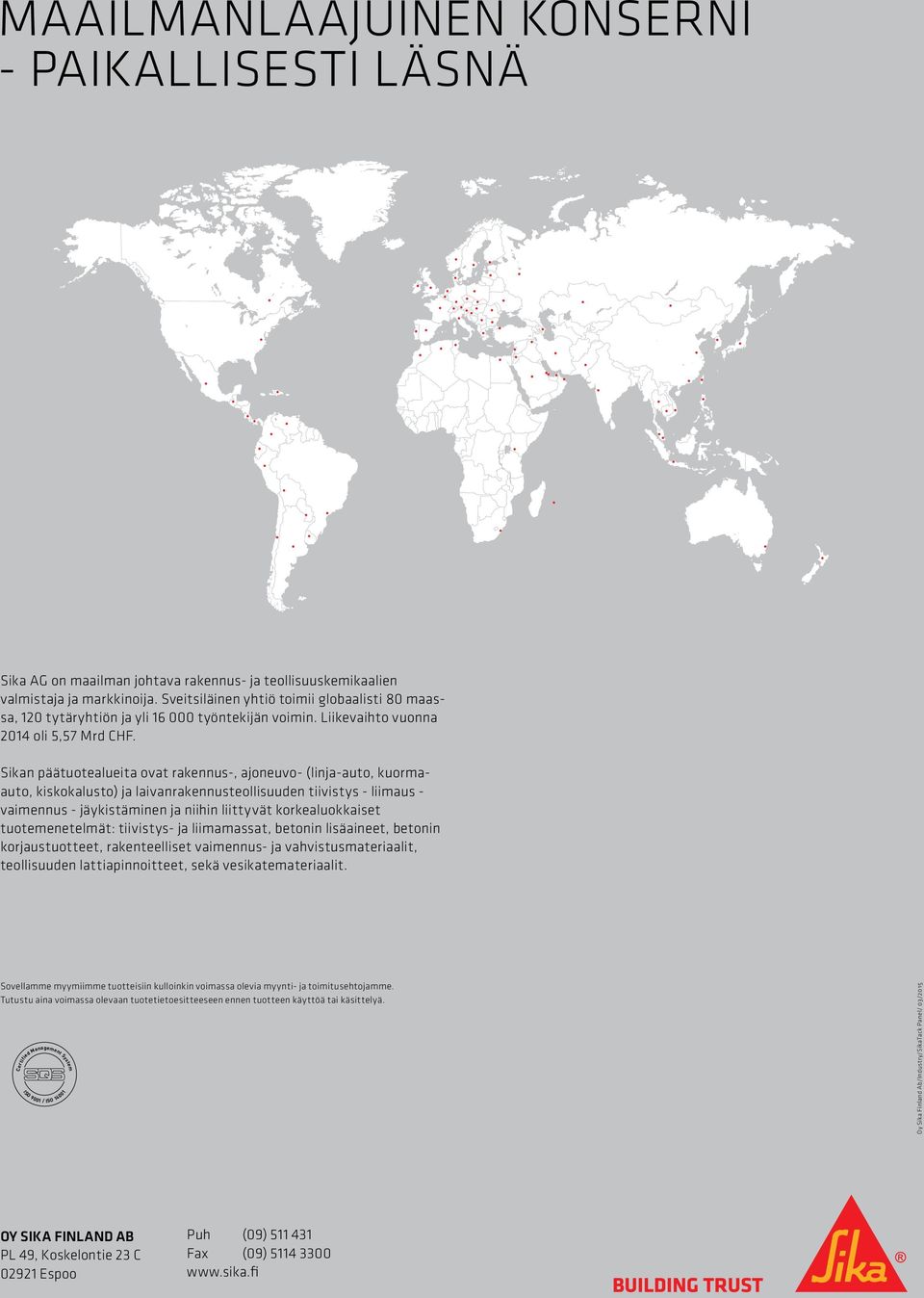

8 MAAILMANLAAJUINEN KONSERNI - PAIKALLISESTI LÄSNÄ Sika AG on maailman johtava rakennus- ja teollisuuskemikaalien valmistaja ja markkinoija. Sveitsiläinen yhtiö toimii globaalisti 80 maassa, 120 tytäryhtiön ja yli työntekijän voimin. Liikevaihto vuonna 2014 oli 5,57 Mrd CHF. Sikan päätuotealueita ovat rakennus-, ajoneuvo- (linja-auto, kuormaauto, kiskokalusto) ja laivanrakennusteollisuuden tiivistys - liimaus - vaimennus - jäykistäminen ja niihin liittyvät korkealuokkaiset tuotemenetelmät: tiivistys- ja liimamassat, betonin lisäaineet, betonin korjaustuotteet, rakenteelliset vaimennus- ja vahvistusmateriaalit, teollisuuden lattiapinnoitteet, sekä vesikatemateriaalit. Sovellamme myymiimme tuotteisiin kulloinkin voimassa olevia myynti- ja toimitusehtojamme. Tutustu aina voimassa olevaan tuotetietoesitteeseen ennen tuotteen käyttöä tai käsittelyä. Certified Management System ISO 9001 / ISO Oy Sika Finland Ab/Industry/SikaTack Panel/ 03/2015 OY SIKA FINLAND AB PL 49, Koskelontie 23 C Espoo Puh (09) Fax (09)
