ULTRAZONE ZMX8210. Käyttöohje A

Transkriptio

1 == Käyttöohje A

2 Tärkeitä turvallisuusohjeita * Tämä symboli varoittaa läsnäolollaan aina kotelon sisältämien vaarallisten eristämättömien jännitteiden olemassaolosta jännitteiden, jotka saattavat riittää sähkösokin aikaan saamiseksi.! Tämä symboli muistuttaa läsnäolollaan mukana seuraavissa liitteissä olevista tärkeistä käyttö- ja huolto-ohjeista. Lue käyttöohjeet. Varoitus + Sähköiskulta välttyäksesi ei päällyskantta (tai taustasektion kantta) tule poistaa. Sisäosissa ei ole käyttäjän huollettavaksi soveltuvia osia. Huoltotoimet saa suorittaa vain alan ammattihenkilö. + Vähentääksesi tulipalon tai sähköiskun vaaraa ei laitetta saa altistaa sateelle tai kosteudelle. Laitetta ei saa altistaa roiskevedelle, eikä sen päälle saa asettaa mitään nesteellä täytettyjä esineitä, kuten maljakoita. + Nämä huolto-ohjeet on tarkoitettu ainoastaan pätevän huoltohenkilökunnan käyttöön. Vähentääksesi sähköiskun vaaraa ei sinun tulisi suorittaa mitään muita kuin käyttöohjeessa kuvattuja huoltotoimia. Huoltotoimet saa suorittaa vain alan ammattihenkilö. 1) Lue nä mä ohjeet. 2) Säilytä nämä ohjeet. 3) Huomioi kaikki varoitukset. 4) Noudata kaikkia ohjeita. 5) Älä käytä tätä laitetta veden läheisyydessä. 6) Puhdista ainoastaan kuivalla liinalla. 7) Älä peitä tuuletusaukkoja. Asenna valmistajan antamien ohjeiden mukaisesti. 8) Älä asenna lämpölähteiden, kuten lämpöpattereiden, uunien tai muiden lämpöä tuottavien laitteiden (vahvistimet mukaan lukien) lähelle. 9) Älä kierrä polarisoidun tai maadoitetun pistokkeen turvatoimintaa. Polarisoidussa pistokkeessa on kaksi kieltä, joista toinen on toista leveämpi. Maadoitetussa pistokkeessa on kaksi kieltä ja kolmas maadotusterä. Leveä kieli tai kol-mas terä on tarkoitettu oman turvallisuutesi takaamiseksi. Mikäli mukana toimitettu pistoke ei sovi lähtöösi, kysy sähköalan ammattilaisen neuvoa vanhentuneen lähdön vaihtamiseksi uuteen. 10) Suojaa virtajohto sen päällä kävelyn tai puristuksen aiheuttamien vaurioiden varalta. Huolehdi erityisesti pistokkeiden ja jatkojohtojen suojaamiselta sekä siitä kohdasta, jossa verkkojohto tulee ulos laitteesta. 11) Laitteen tule olla liitettynä sähköverkkoon aina vioittumattomalla suojajohtimella. 12) Jos laitteen sähkövirta kytketään pois päältä pääverkon tai laitteen pistokkeesta, on näiden oltava sellaisessa paikassa, että niitä pääsee käyttämään milloin tahansa. 13) Käytä ainoastaan valmistajan mainitsemia kiinnityksiä/ lisälaitteita. 14) Käytä ainoastaan valmistajan mainitseman tai laitteen mukana myydyn cartin, seisontatuen, kolmijalan, kannattimen tai pöydän kanssa. Cartia käytettäessä tulee cart/laite-yhdistelmää siirrettäessä varoa kompa-stumasta itse laitteeseen, jotta mahdollisilta vahin-goittumisilta vältyttäisiin. 15) Irrota laite sähköverkosta ukkosmyrskyjen aikana ja laitteen ollessa pidempään käyttämättä. 16) Anna kaikki huolto valtuutettujen huollon ammatti-laisten tehtäväksi. Huoltoa tarvitaan, kun laite on jotenkin vaurioitunut, esim. kun virtajohto tai pistoke on vaurioitunut, laitteen sisälle on päässyt nestettä tai jotakin muuta, yksikkö on altistunut sateelle tai kosteudelle, se ei toimi tavano-maisesti tai on päässyt putoamaan. 2

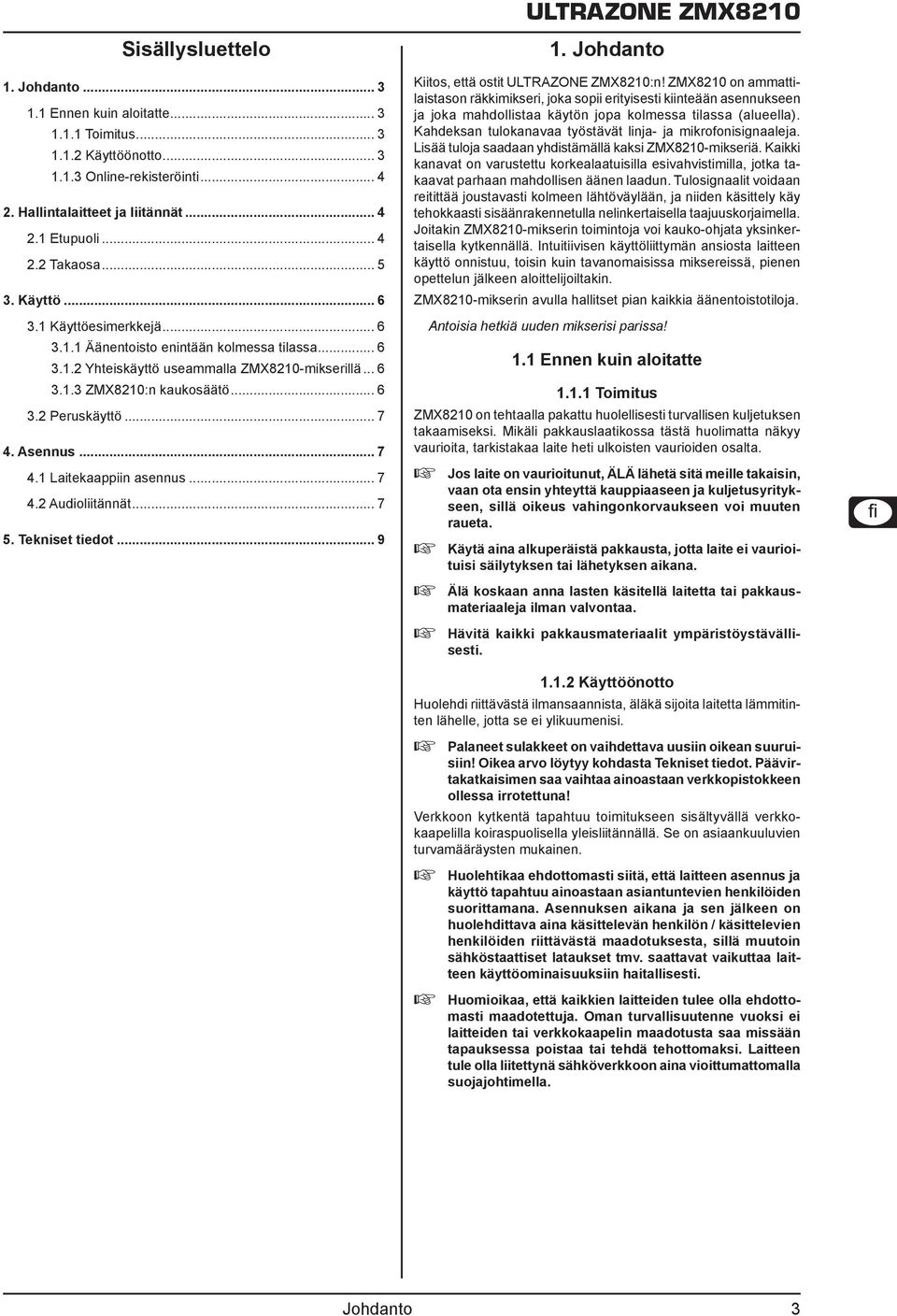

3 Sisällysluettelo 1. Johdanto Ennen kuin aloitatte Toimitus Käyttöönotto Online-rekisteröinti Hallintalaitteet ja liitännät Etupuoli Takaosa Käyttö Käyttöesimerkkejä Äänentoisto enintään kolmessa tilassa Yhteiskäyttö useammalla ZMX8210-mikserillä ZMX8210:n kaukosäätö Peruskäyttö Asennus Laitekaappiin asennus Audioliitännät Tekniset tiedot... 9 ULTRAZONE ZMX Johdanto Kiitos, että ostit ULTRAZONE ZMX8210:n! ZMX8210 on ammattilaistason räkkimikseri, joka sopii erityisesti kiinteään asennukseen ja joka mahdollistaa käytön jopa kolmessa tilassa (alueella). Kahdeksan tulokanavaa työstävät linja- ja mikrofonisignaaleja. Lisää tuloja saadaan yhdistämällä kaksi ZMX8210-mikseriä. Kaikki kanavat on varustettu korkealaatuisilla esivahvistimilla, jotka takaavat parhaan mahdollisen äänen laadun. Tulosignaalit voidaan reitittää joustavasti kolmeen lähtöväylään, ja niiden käsittely käy tehokkaasti sisäänrakennetulla nelinkertaisella taajuuskorjaimella. Joitakin ZMX8210-mikserin toimintoja voi kauko-ohjata yksinkertaisella kytkennällä. Intuitiivisen käyttöliittymän ansiosta laitteen käyttö onnistuu, toisin kuin tavanomaisissa miksereissä, pienen opettelun jälkeen aloittelijoiltakin. ZMX8210-mikserin avulla hallitset pian kaikkia äänentoistotiloja. Antoisia hetkiä uuden mikserisi parissa! 1.1 Ennen kuin aloitatte Toimitus ZMX8210 on tehtaalla pakattu huolellisesti turvallisen kuljetuksen takaamiseksi. Mikäli pakkauslaatikossa tästä huolimatta näkyy vaurioita, tarkistakaa laite heti ulkoisten vaurioiden osalta. ++ Jos laite on vaurioitunut, ÄLÄ lähetä sitä meille takaisin, vaan ota ensin yhteyttä kauppiaaseen ja kuljetusyritykseen, sillä oikeus vahingonkorvaukseen voi muuten raueta. ++ Käytä aina alkuperäistä pakkausta, jotta laite ei vaurioituisi säilytyksen tai lähetyksen aikana. ++ Älä koskaan anna lasten käsitellä laitetta tai pakkausmateriaaleja ilman valvontaa. ++ Hävitä kaikki pakkausmateriaalit ympäristöystävällisesti Käyttöönotto Huolehdi riittävästä ilmansaannista, äläkä sijoita laitetta lämmitinten lähelle, jotta se ei ylikuumenisi. ++ Palaneet sulakkeet on vaihdettava uusiin oikean suuruisiin! Oikea arvo löytyy kohdasta Tekniset tiedot. Päävirtakatkaisimen saa vaihtaa ainoastaan verkkopistokkeen ollessa irrotettuna! Verkkoon kytkentä tapahtuu toimitukseen sisältyvällä verkkokaapelilla koiraspuolisella yleisliitännällä. Se on asiaankuuluvien turvamääräysten mukainen. ++ Huolehtikaa ehdottomasti siitä, että laitteen asennus ja käyttö tapahtuu ainoastaan asiantuntevien henkilöiden suorittamana. Asennuksen aikana ja sen jälkeen on huolehdittava aina käsittelevän henkilön / käsittelevien henkilöiden riittävästä maadotuksesta, sillä muutoin sähköstaattiset lataukset tmv. saattavat vaikuttaa laitteen käyttöominaisuuksiin haitallisesti. ++ Huomioikaa, että kaikkien laitteiden tulee olla ehdottomasti maadotettuja. Oman turvallisuutenne vuoksi ei laitteiden tai verkkokaapelin maadotusta saa missään tapauksessa poistaa tai tehdä tehottomaksi. Laitteen tule olla liitettynä sähköverkkoon aina vioittumattomalla suojajohtimella. Johdanto 3

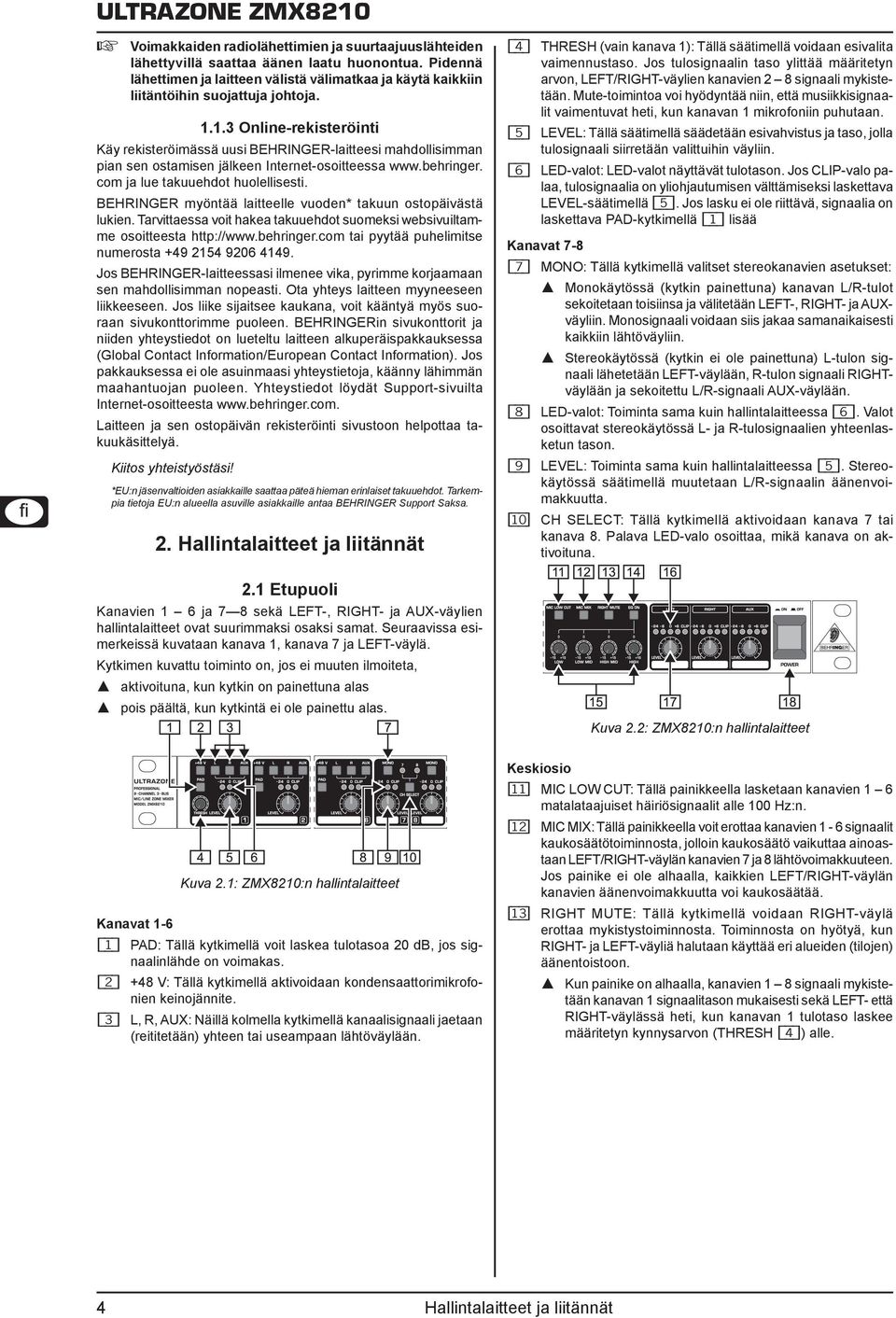

4 ++ Voimakkaiden radiolähettimien ja suurtaajuuslähteiden lähettyvillä saattaa äänen laatu huonontua. Pidennä lähettimen ja laitteen välistä välimatkaa ja käytä kaikkiin liitäntöihin suojattuja johtoja Online-rekisteröinti Käy rekisteröimässä uusi BEHRINGER-laitteesi mahdollisimman pian sen ostamisen jälkeen Internet-osoitteessa com ja lue takuuehdot huolellisesti. BEHRINGER myöntää laitteelle vuoden* takuun ostopäivästä lukien. Tarvittaessa voit hakea takuuehdot suomeksi websivuiltamme osoitteesta tai pyytää puhelimitse numerosta Jos BEHRINGER-laitteessasi ilmenee vika, pyrimme korjaamaan sen mahdollisimman nopeasti. Ota yhteys laitteen myyneeseen liikkeeseen. Jos liike sijaitsee kaukana, voit kääntyä myös suoraan sivukonttorimme puoleen. BEHRINGERin sivukonttorit ja niiden yhteystiedot on lueteltu laitteen alkuperäispakkauksessa (Global Contact Information/European Contact Information). Jos pakkauksessa ei ole asuinmaasi yhteystietoja, käänny lähimmän maahantuojan puoleen. Yhteystiedot löydät Support-sivuilta Internet-osoitteesta Laitteen ja sen ostopäivän rekisteröinti sivustoon helpottaa takuukäsittelyä. Kiitos yhteistyöstäsi! *EU:n jäsenvaltioiden asiakkaille saattaa päteä hieman erinlaiset takuuehdot. Tarkempia tietoja EU:n alueella asuville asiakkaille antaa BEHRINGER Support Saksa. 2. Hallintalaitteet ja liitännät 2.1 Etupuoli Kanavien 1 6 ja 7 8 sekä LEFT-, RIGHT- ja AUX-väylien hallintalaitteet ovat suurimmaksi osaksi samat. Seuraavissa esimerkeissä kuvataan kanava 1, kanava 7 ja LEFT-väylä. Kytkimen kuvattu toiminto on, jos ei muuten ilmoiteta, == aktivoituna, kun kytkin on painettuna alas == pois päältä, kun kytkintä ei ole painettu alas. {4} THRESH (vain kanava 1): Tällä säätimellä voidaan esivalita vaimennustaso. Jos tulosignaalin taso ylittää määritetyn arvon, LEFT/RIGHT-väylien kanavien 2 8 signaali mykistetään. Mute-toimintoa voi hyödyntää niin, että musiikkisignaalit vaimentuvat heti, kun kanavan 1 mikrofoniin puhutaan. {5} LEVEL: Tällä säätimellä säädetään esivahvistus ja taso, jolla tulosignaali siirretään valittuihin väyliin. {6} LED-valot: LED-valot näyttävät tulotason. Jos CLIP-valo palaa, tulosignaalia on yliohjautumisen välttämiseksi laskettava LEVEL-säätimellä {5}. Jos lasku ei ole riittävä, signaalia on laskettava PAD-kytkimellä {1} lisää Kanavat 7-8 {7} MONO: Tällä kytkimellä valitset stereokanavien asetukset: == Monokäytössä (kytkin painettuna) kanavan L/R-tulot sekoitetaan toisiinsa ja välitetään LEFT-, RIGHT- ja AUXväyliin. Monosignaali voidaan siis jakaa samanaikaisesti kaikkiin lähtöväyliin. == Stereokäytössä (kytkin ei ole painettuna) L-tulon signaali lähetetään LEFT-väylään, R-tulon signaali RIGHTväylään ja sekoitettu L/R-signaali AUX-väylään. {8} LED-valot: Toiminta sama kuin hallintalaitteessa {6}. Valot osoittavat stereokäytössä L- ja R-tulosignaalien yhteenlasketun tason. {9} LEVEL: Toiminta sama kuin hallintalaitteessa {5}. Stereokäytössä säätimellä muutetaan L/R-signaalin äänenvoimakkuutta. [10] CH SELECT: Tällä kytkimellä aktivoidaan kanava 7 tai kanava 8. Palava LED-valo osoittaa, mikä kanava on aktivoituna. Kuva 2.2: ZMX8210:n hallintalaitteet Kuva 2.1: ZMX8210:n hallintalaitteet Kanavat 1-6 {1} PAD: Tällä kytkimellä voit laskea tulotasoa 20 db, jos signaalinlähde on voimakas. {2} +48 V: Tällä kytkimellä aktivoidaan kondensaattorimikrofonien keinojännite. {3} L, R, AUX: Näillä kolmella kytkimellä kanaalisignaali jaetaan (reititetään) yhteen tai useampaan lähtöväylään. Keskiosio [11] MIC LOW CUT: Tällä painikkeella lasketaan kanavien 1 6 matalataajuiset häiriösignaalit alle 100 Hz:n. [12] MIC MIX: Tällä painikkeella voit erottaa kanavien 1-6 signaalit kaukosäätötoiminnosta, jolloin kaukosäätö vaikuttaa ainoastaan LEFT/RIGHT-väylän kanavien 7 ja 8 lähtövoimakkuuteen. Jos painike ei ole alhaalla, kaikkien LEFT/RIGHT-väylän kanavien äänenvoimakkuutta voi kaukosäätää. [13] RIGHT MUTE: Tällä kytkimellä voidaan RIGHT-väylä erottaa mykistystoiminnosta. Toiminnosta on hyötyä, kun RIGHT- ja LEFT-väyliä halutaan käyttää eri alueiden (tilojen) äänentoistoon. == Kun painike on alhaalla, kanavien 1 8 signaali mykistetään kanavan 1 signaalitason mukaisesti sekä LEFT- että RIGHT-väylässä heti, kun kanavan 1 tulotaso laskee määritetyn kynnysarvon (THRESH {4}) alle. 4 Hallintalaitteet ja liitännät

5 == Jos painike ei ole alhaalla, ainoastaan LEFT-väylä mykistetään, ja RIGHT-väylä johtaa edelleenkin signaalia, jos yksittäiselle kanavalle on tehty vastaava reititys. [14] EQ ON: LEFT- ja RIGHT-väylien taajuuskorjaimen [15] aktivointiin. [15] LOW/LOW MID/HIGH MID/HIGH: Tällä säätimellä säädetään kiinteästi määritettyjen taajuuksien nosto/lasku seuraavalla tavalla: == LOW: nostaa/laskee alle 70 Hz:n taajuutta enintään +/-15 db:n verran. == LOW MID: nostaa/laskee taajuutta 300 Hz:n alueella enintään +/-15 db:n verran. == HIGH MID: nostaa/laskee taajuutta 3 khz:n alueella enintään +/- 15 db:n verran. == HIGH: nostaa/laskee yli 10 khz:n taajuutta enintään 15 db:n verran. Väylät [16] LED-valot: LED-valot osoittavat väylän lähtötason. Jos CLIP-LED palaa, on lähtötasoa laskettava yliohjautumisen välttämiseksi LEVEL-säätimellä [17]. [17] LEVEL: Tällä säätimellä säädetään OUT L-, OUT R- ja AUXväylälähtöjen lähtötasoa. Verkko [18] POWER: Laite kytketään POWER-kytkimellä päälle. POWER-kytkimen tulisi olla OFF-asennossa, kun laite kytketään verkkovirtaan. ++ Katkaise verkkovirta laitteesta irrottamalla verkkopistoke pistokkeesta. Varmista laitteen käyttöönoton yhteydessä, että verkkopistokkeeseen pääsee helposti käsiksi. Jos laite asennetaan laitekaappiin, varmista, että laite voidaan poistaa sähköverkosta helposti irrottamalla joko pistoke tai kaikkiin napoihin vaikuttava verkkokytkin. ++ Huomaa: Kun POWER-painike kytketään pois päältä, laite ei kytkeydy kokonaan irti sähköverkosta Irrota sen vuoksi kaapeli pistorasiasta, jos laite on pitkään käyttämättömänä. SARJANUMERO: Sarjanumero löytyy miksausyksikön takaosasta. Tarvitset sitä online-rekisteröintiin. [20] REMOTE: ZMX810:n kaukosäätöön tarvittavien osien liitäntään. == LEFT/RIGHT-väylien äänenvoimakkuuden kaukosäätöä varten voidaan laitteeseen liittää yksinkertainen potentiometri (ks. kohta 3.1.3). = = Kanavien 7 ja 8 CH SELECT -kytkimen {10} kaukosäätöä varten voidaan liittää yksinkertainen painike ja kaksi valvontadiodia (ks. kohta 3.1.3). [21] VASEN VÄYLÄ: Tällä liittimellä voidaan yhdistää kaksi ZMX8210-mikseriä toisiinsa, jolloin on käytettävissä lisää tuloja (signaaleja). Liittimellä yhdistetään kolme lähtöväylää LEFT/RIGHT/AUX toisiinsa. Masteriksi määritetyn ZMX8210-mikserin mute-signaali ohjataan myös läpi, joten masterin mute-toiminnolla voidaan mykistään myös slaven väylät. [22] SLAVE/MASTER: Tällä painikkeella voidaan määrittää ZMX8210 masteriksi tai slaveksi. Jos katkaisin on == painettuna, ZMX8210 toimii slavena == ei painettuna, ZMX8210 toimii masterina. ++ ZMX8210:n on oltava määritetty MASTERiksi, jos sen kanssa ei käytetä muita laitteita! ++ Käytettäessä useampaa ZMX8210-mikseriä saa ainoastaan yksi laite olla määritettynä masteriksi. Kaikkien muiden laitteiden on oltava määritetty slaveksi. [23] AUX/OUT R/OUT L: Väylien AUX, RIGHT ja LEFT symmetriset signaalilähdöt. Kuva 2.4: ZMX8210:n liitännät [24] INPUTS 7-8: Kanavien 7 ja 8 epäsymmetriset signaalitulot. Liitännät ovat cinch-holkkeja. [25] INPUTS 1-6: Kanavien 1-6 symmetriset signaalitulot. 2.2 Takaosa VASEN VÄYLÄ -liitin ja kanavatulot 7 ja 8 ovat epäsymmetrisiä. Kaikki muut PCB-tulot ja -lähdöt ovat symmetrisiä. Symmetristen liitinten epäsymmetristä käyttöä varten on vastaavan liitännän massaliitin (m) sillattava miinusliittimellä (-). Kuva 2.3: ZMX8210:n liitännät [19] TURVAKATKAISIN / IEC-KYLMÄLAITEHOLKKI: Verkkoliitäntä tapahtuu IEC-kylmälaiteholkin kautta. Se täyttää vaadittavat turvallisuusmääräykset. Siihen sopiva verkkokaapeli sisältyy toimitukseen. Sulakkeita vaihtaessasi varmista, että käytät samaa tyyppiä. ++ Sähköiskun välttämiseksi kytke ennen sulakeiden vaihtoa laitteesta virta pois ja vedä verkkopistoke irti. Hallintalaitteet ja liitännät 5

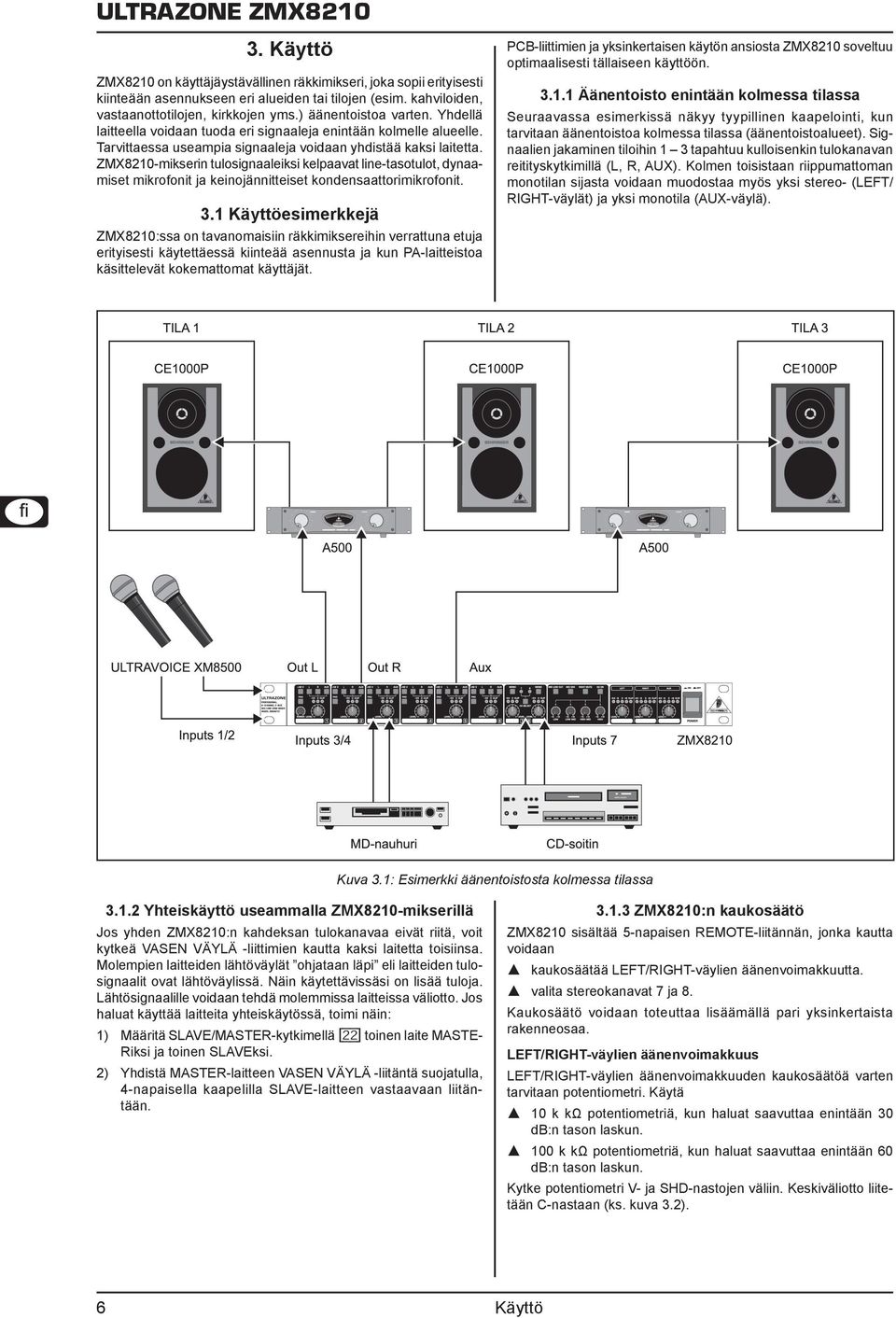

6 3. Käyttö ZMX8210 on käyttäjäystävällinen räkkimikseri, joka sopii erityisesti kiinteään asennukseen eri alueiden tai tilojen (esim. kahviloiden, vastaanottotilojen, kirkkojen yms.) äänentoistoa varten. Yhdellä laitteella voidaan tuoda eri signaaleja enintään kolmelle alueelle. Tarvittaessa useampia signaaleja voidaan yhdistää kaksi laitetta. ZMX8210-mikserin tulosignaaleiksi kelpaavat line-tasotulot, dynaamiset mikrofonit ja keinojännitteiset kondensaattorimikrofonit. 3.1 Käyttöesimerkkejä ZMX8210:ssa on tavanomaisiin räkkimiksereihin verrattuna etuja erityisesti käytettäessä kiinteää asennusta ja kun PA-laitteistoa käsittelevät kokemattomat käyttäjät. PCB-liittimien ja yksinkertaisen käytön ansiosta ZMX8210 soveltuu optimaalisesti tällaiseen käyttöön Äänentoisto enintään kolmessa tilassa Seuraavassa esimerkissä näkyy tyypillinen kaapelointi, kun tarvitaan äänentoistoa kolmessa tilassa (äänentoistoalueet). Signaalien jakaminen tiloihin 1 3 tapahtuu kulloisenkin tulokanavan reitityskytkimillä (L, R, AUX). Kolmen toisistaan riippumattoman monotilan sijasta voidaan muodostaa myös yksi stereo- (LEFT/ RIGHT-väylät) ja yksi monotila (AUX-väylä). Kuva 3.1: Esimerkki äänentoistosta kolmessa tilassa Yhteiskäyttö useammalla ZMX8210-mikserillä Jos yhden ZMX8210:n kahdeksan tulokanavaa eivät riitä, voit kytkeä VASEN VÄYLÄ -liittimien kautta kaksi laitetta toisiinsa. Molempien laitteiden lähtöväylät ohjataan läpi eli laitteiden tulosignaalit ovat lähtöväylissä. Näin käytettävissäsi on lisää tuloja. Lähtösignaalille voidaan tehdä molemmissa laitteissa väliotto. Jos haluat käyttää laitteita yhteiskäytössä, toimi näin: 1) Määritä SLAVE/MASTER-kytkimellä [22] toinen laite MASTE- Riksi ja toinen SLAVEksi. 2) Yhdistä MASTER-laitteen VASEN VÄYLÄ -liitäntä suojatulla, 4-napaisella kaapelilla SLAVE-laitteen vastaavaan liitäntään ZMX8210:n kaukosäätö ZMX8210 sisältää 5-napaisen REMOTE-liitännän, jonka kautta voidaan == kaukosäätää LEFT/RIGHT-väylien äänenvoimakkuutta. == valita stereokanavat 7 ja 8. Kaukosäätö voidaan toteuttaa lisäämällä pari yksinkertaista rakenneosaa. LEFT/RIGHT-väylien äänenvoimakkuus LEFT/RIGHT-väylien äänenvoimakkuuden kaukosäätöä varten tarvitaan potentiometri. Käytä == 10 k kω potentiometriä, kun haluat saavuttaa enintään 30 db:n tason laskun. == 100 k kω potentiometriä, kun haluat saavuttaa enintään 60 db:n tason laskun. Kytke potentiometri V- ja SHD-nastojen väliin. Keskiväliotto liitetään C-nastaan (ks. kuva 3.2). 6 Käyttö

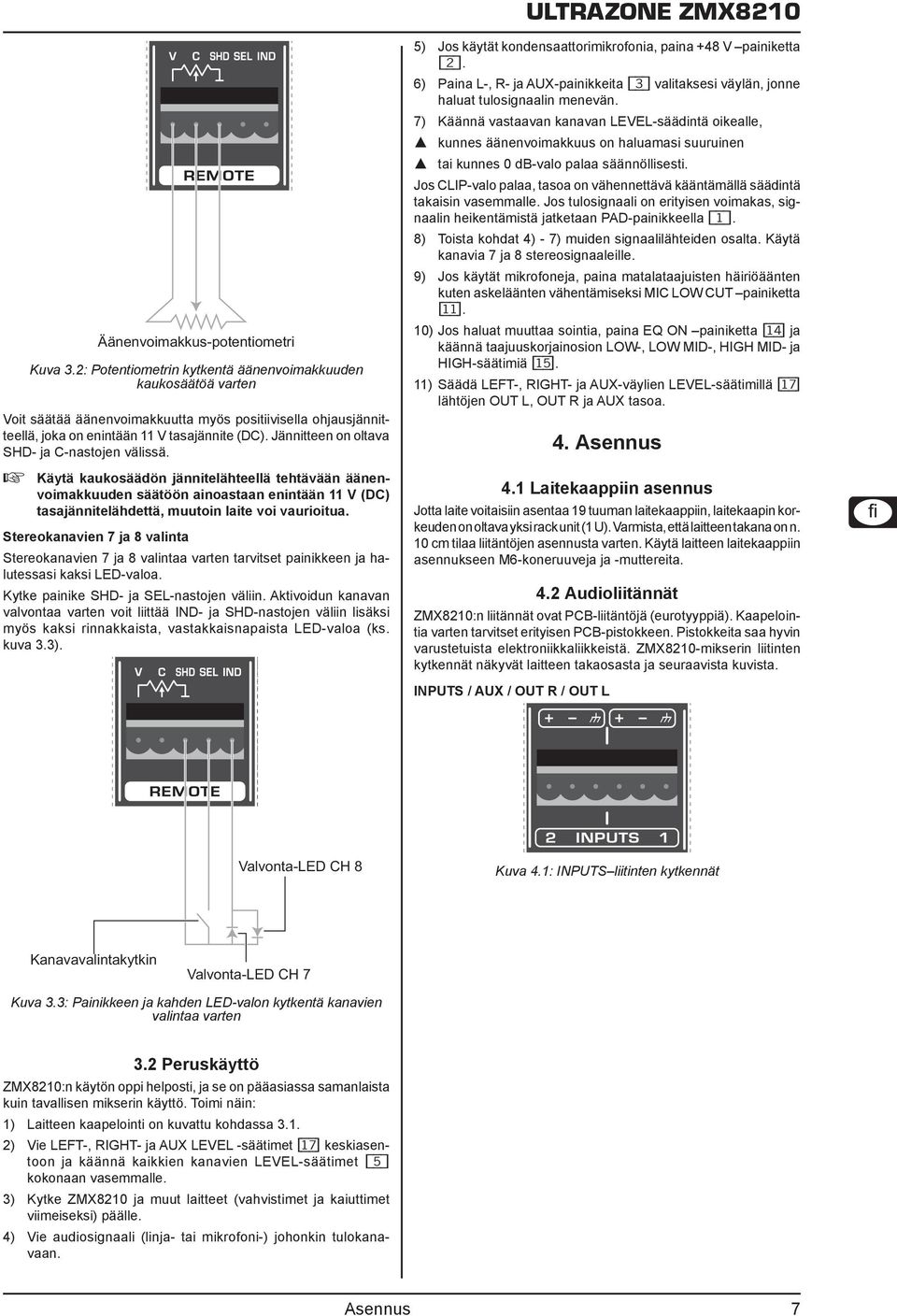

7 Äänenvoimakkus-potentiometri Kuva 3.2: Potentiometrin kytkentä äänenvoimakkuuden kaukosäätöä varten Voit säätää äänenvoimakkuutta myös positiivisella ohjausjännitteellä, joka on enintään 11 V tasajännite (DC). Jännitteen on oltava SHD- ja C-nastojen välissä. ++ Käytä kaukosäädön jännitelähteellä tehtävään äänenvoimakkuuden säätöön ainoastaan enintään 11 V (DC) tasajännitelähdettä, muutoin laite voi vaurioitua. Stereokanavien 7 ja 8 valinta Stereokanavien 7 ja 8 valintaa varten tarvitset painikkeen ja halutessasi kaksi LED-valoa. Kytke painike SHD- ja SEL-nastojen väliin. Aktivoidun kanavan valvontaa varten voit liittää IND- ja SHD-nastojen väliin lisäksi myös kaksi rinnakkaista, vastakkaisnapaista LED-valoa (ks. kuva 3.3). 5) Jos käytät kondensaattorimikrofonia, paina +48 V painiketta {2}. 6) Paina L-, R- ja AUX-painikkeita {3} valitaksesi väylän, jonne haluat tulosignaalin menevän. 7) Käännä vastaavan kanavan LEVEL-säädintä oikealle, == kunnes äänenvoimakkuus on haluamasi suuruinen == tai kunnes 0 db-valo palaa säännöllisesti. Jos CLIP-valo palaa, tasoa on vähennettävä kääntämällä säädintä takaisin vasemmalle. Jos tulosignaali on erityisen voimakas, signaalin heikentämistä jatketaan PAD-painikkeella {1}. 8) Toista kohdat 4) - 7) muiden signaalilähteiden osalta. Käytä kanavia 7 ja 8 stereosignaaleille. 9) Jos käytät mikrofoneja, paina matalataajuisten häiriöäänten kuten askeläänten vähentämiseksi MIC LOW CUT painiketta [11]. 10) Jos haluat muuttaa sointia, paina EQ ON painiketta [14] ja käännä taajuuskorjainosion LOW-, LOW MID-, HIGH MID- ja HIGH-säätimiä [15]. 11) Säädä LEFT-, RIGHT- ja AUX-väylien LEVEL-säätimillä [17] lähtöjen OUT L, OUT R ja AUX tasoa. 4. Asennus 4.1 Laitekaappiin asennus Jotta laite voitaisiin asentaa 19 tuuman laitekaappiin, laitekaapin korkeuden on oltava yksi rack unit (1 U). Varmista, että laitteen takana on n. 10 cm tilaa liitäntöjen asennusta varten. Käytä laitteen laitekaappiin asennukseen M6-koneruuveja ja -muttereita. 4.2 Audioliitännät ZMX8210:n liitännät ovat PCB-liitäntöjä (eurotyyppiä). Kaapelointia varten tarvitset erityisen PCB-pistokkeen. Pistokkeita saa hyvin varustetuista elektroniikkaliikkeistä. ZMX8210-mikserin liitinten kytkennät näkyvät laitteen takaosasta ja seuraavista kuvista. INPUTS / AUX / OUT R / OUT L Valvonta-LED CH 8 Kuva 4.1: INPUTS liitinten kytkennät Kanavavalintakytkin Valvonta-LED CH 7 Kuva 3.3: Painikkeen ja kahden LED-valon kytkentä kanavien valintaa varten 3.2 Peruskäyttö ZMX8210:n käytön oppi helposti, ja se on pääasiassa samanlaista kuin tavallisen mikserin käyttö. Toimi näin: 1) Laitteen kaapelointi on kuvattu kohdassa ) Vie LEFT-, RIGHT- ja AUX LEVEL -säätimet [17] keskiasentoon ja käännä kaikkien kanavien LEVEL-säätimet {5} kokonaan vasemmalle. 3) Kytke ZMX8210 ja muut laitteet (vahvistimet ja kaiuttimet viimeiseksi) päälle. 4) Vie audiosignaali (linja- tai mikrofoni-) johonkin tulokanavaan. Asennus 7

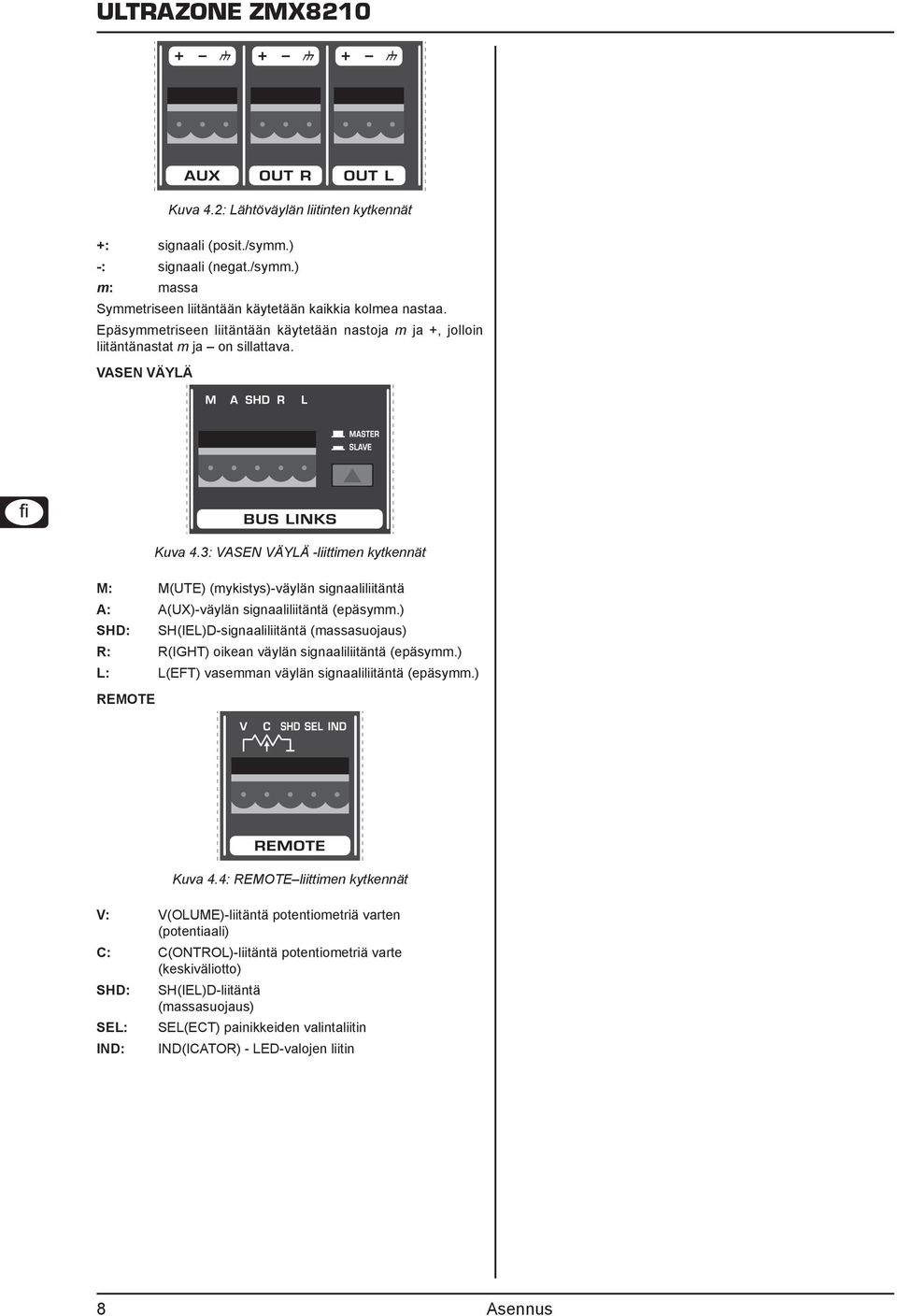

8 Kuva 4.2: Lähtöväylän liitinten kytkennät +: signaali (posit./symm.) -: signaali (negat./symm.) m: massa Symmetriseen liitäntään käytetään kaikkia kolmea nastaa. Epäsymmetriseen liitäntään käytetään nastoja m ja +, jolloin liitäntänastat m ja on sillattava. VASEN VÄYLÄ Kuva 4.3: VASEN VÄYLÄ -liittimen kytkennät M: M(UTE) (mykistys)-väylän signaaliliitäntä A: A(UX)-väylän signaaliliitäntä (epäsymm.) SHD: SH(IEL)D-signaaliliitäntä (massasuojaus) R: R(IGHT) oikean väylän signaaliliitäntä (epäsymm.) L: L(EFT) vasemman väylän signaaliliitäntä (epäsymm.) REMOTE Kuva 4.4: REMOTE liittimen kytkennät V: V(OLUME)-liitäntä potentiometriä varten (potentiaali) C: C(ONTROL)-liitäntä potentiometriä varte (keskiväliotto) SHD: SEL: IND: SH(IEL)D-liitäntä (massasuojaus) SEL(ECT) painikkeiden valintaliitin IND(ICATOR) - LED-valojen liitin 8 Asennus

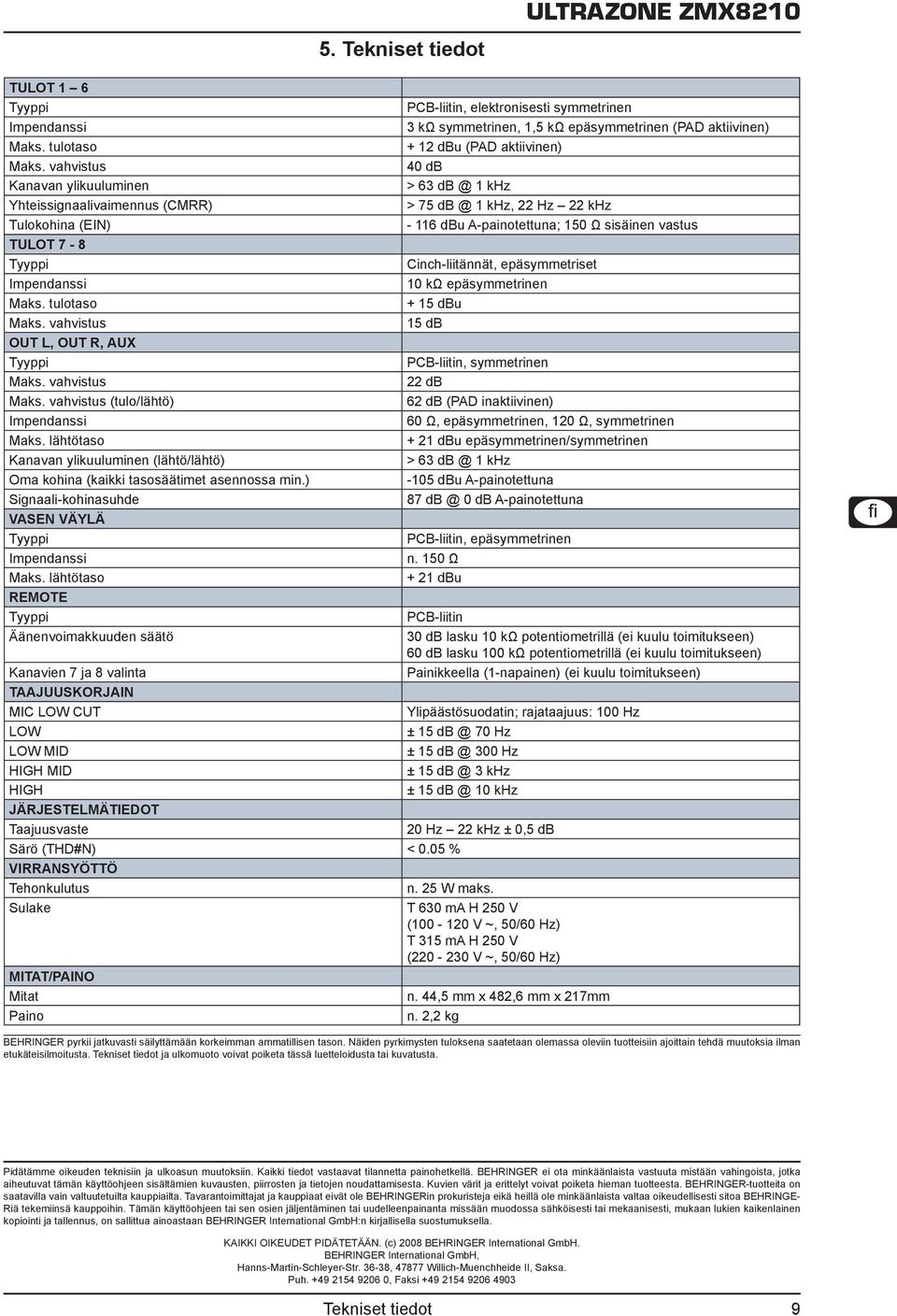

9 5. Tekniset tiedot TULOT 1 6 Impendanssi Maks. tulotaso Maks. vahvistus Kanavan ylikuuluminen Yhteissignaalivaimennus (CMRR) Tulokohina (EIN) TULOT 7-8 Impendanssi Maks. tulotaso Maks. vahvistus OUT L, OUT R, AUX Maks. vahvistus Maks. vahvistus (tulo/lähtö) Impendanssi Maks. lähtötaso Kanavan ylikuuluminen (lähtö/lähtö) Oma kohina (kaikki tasosäätimet asennossa min.) Signaali-kohinasuhde VASEN VÄYLÄ Impendanssi Maks. lähtötaso REMOTE Äänenvoimakkuuden säätö Kanavien 7 ja 8 valinta TAAJUUSKORJAIN MIC LOW CUT LOW LOW MID HIGH MID HIGH JÄRJESTELMÄTIEDOT Taajuusvaste PCB-liitin, elektronisesti symmetrinen 3 kω symmetrinen, 1,5 kω epäsymmetrinen (PAD aktiivinen) + 12 dbu (PAD aktiivinen) 40 db > 63 1 khz > 75 1 khz, 22 Hz 22 khz dbu A-painotettuna; 150 Ω sisäinen vastus Cinch-liitännät, epäsymmetriset 10 kω epäsymmetrinen + 15 dbu 15 db PCB-liitin, symmetrinen 22 db 62 db (PAD inaktiivinen) 60 Ω, epäsymmetrinen, 120 Ω, symmetrinen + 21 dbu epäsymmetrinen/symmetrinen > 63 1 khz -105 dbu A-painotettuna 87 0 db A-painotettuna PCB-liitin, epäsymmetrinen n. 150 Ω + 21 dbu PCB-liitin 30 db lasku 10 kω potentiometrillä (ei kuulu toimitukseen) 60 db lasku 100 kω potentiometrillä (ei kuulu toimitukseen) Painikkeella (1-napainen) (ei kuulu toimitukseen) Ylipäästösuodatin; rajataajuus: 100 Hz ± Hz ± Hz ± 15 3 khz ± khz 20 Hz 22 khz ± 0,5 db Särö (THD#N) < 0.05 % VIRRANSYÖTTÖ Tehonkulutus n. 25 W maks. Sulake T 630 ma H 250 V ( V ~, 50/60 Hz) T 315 ma H 250 V ( V ~, 50/60 Hz) MITAT/PAINO Mitat n. 44,5 mm x 482,6 mm x 217mm Paino n. 2,2 kg BEHRINGER pyrkii jatkuvasti säilyttämään korkeimman ammatillisen tason. Näiden pyrkimysten tuloksena saatetaan olemassa oleviin tuotteisiin ajoittain tehdä muutoksia ilman etukäteisilmoitusta. Tekniset tiedot ja ulkomuoto voivat poiketa tässä luetteloidusta tai kuvatusta. Pidätämme oikeuden teknisiin ja ulkoasun muutoksiin. Kaikki tiedot vastaavat tilannetta painohetkellä. BEHRINGER ei ota minkäänlaista vastuuta mistään vahingoista, jotka aiheutuvat tämän käyttöohjeen sisältämien kuvausten, piirrosten ja tietojen noudattamisesta. Kuvien värit ja erittelyt voivat poiketa hieman tuotteesta. BEHRINGER-tuotteita on saatavilla vain valtuutetuilta kauppiailta. Tavarantoimittajat ja kauppiaat eivät ole BEHRINGERin prokuristeja eikä heillä ole minkäänlaista valtaa oikeudellisesti sitoa BEHRINGE- Riä tekemiinsä kauppoihin. Tämän käyttöohjeen tai sen osien jäljentäminen tai uudelleenpainanta missään muodossa sähköisesti tai mekaanisesti, mukaan lukien kaikenlainen kopiointi ja tallennus, on sallittua ainoastaan BEHRINGER International GmbH:n kirjallisella suostumuksella. KAIKKI OIKEUDET PIDÄTETÄÄN. (c) 2008 BEHRINGER International GmbH. BEHRINGER International GmbH, Hanns-Martin-Schleyer-Str , Willich-Muenchheide II, Saksa. Puh , Faksi Tekniset tiedot 9
