1 Käyttöohje U-CONTROL UCA222 Ultra-Low Latency 2 In/2 Out USB Audio Interface with Digital Output

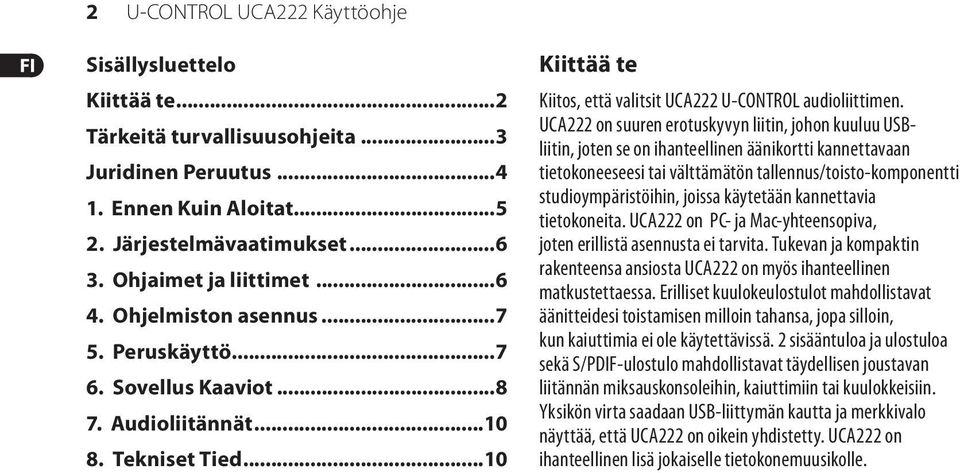

2 2 U-CONTROL UCA222 Käyttöohje Sisällysluettelo Kiittää te...2 Tärkeitä turvallisuusohjeita...3 Juridinen Peruutus Ennen Kuin Aloitat Järjestelmävaatimukset Ohjaimet ja liittimet Ohjelmiston asennus Peruskäyttö Sovellus Kaaviot Audioliitännät Tekniset Tied...10 Kiittää te Kiitos, että valitsit UCA222 U-CONTROL audioliittimen. UCA222 on suuren erotuskyvyn liitin, johon kuuluu USBliitin, joten se on ihanteellinen äänikortti kannettavaan tietokoneeseesi tai välttämätön tallennus/toisto-komponentti studioympäristöihin, joissa käytetään kannettavia tietokoneita. UCA222 on PC- ja Mac-yhteensopiva, joten erillistä asennusta ei tarvita. Tukevan ja kompaktin rakenteensa ansiosta UCA222 on myös ihanteellinen matkustettaessa. Erilliset kuulokeulostulot mahdollistavat äänitteidesi toistamisen milloin tahansa, jopa silloin, kun kaiuttimia ei ole käytettävissä. 2 sisääntuloa ja ulostuloa sekä S/PDIF-ulostulo mahdollistavat täydellisen joustavan liitännän miksauskonsoleihin, kaiuttimiin tai kuulokkeisiin. Yksikön virta saadaan USB-liittymän kautta ja merkkivalo näyttää, että UCA222 on oikein yhdistetty. UCA222 on ihanteellinen lisä jokaiselle tietokonemuusikolle.

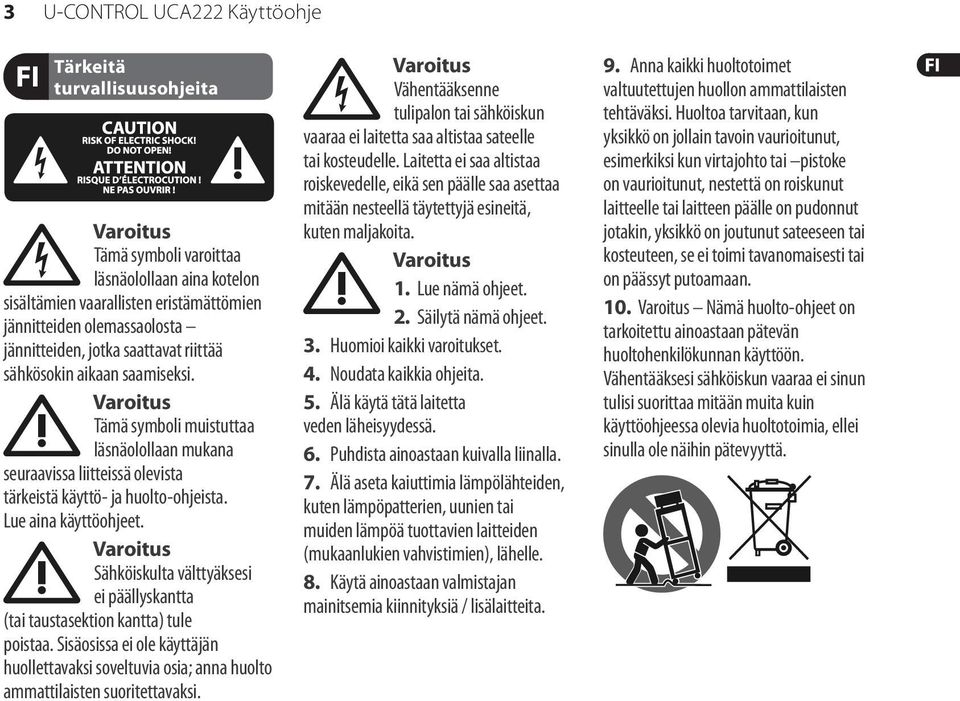

3 3 U-CONTROL UCA222 Käyttöohje Tärkeitä turvallisuusohjeita Varoitus Tämä symboli varoittaa läsnäolollaan aina kotelon sisältämien vaarallisten eristämättömien jännitteiden olemassaolosta jännitteiden, jotka saattavat riittää sähkösokin aikaan saamiseksi. Varoitus Tämä symboli muistuttaa läsnäolollaan mukana seuraavissa liitteissä olevista tärkeistä käyttö- ja huolto-ohjeista. Lue aina käyttöohjeet. Varoitus Sähköiskulta välttyäksesi ei päällyskantta (tai taustasektion kantta) tule poistaa. Sisäosissa ei ole käyttäjän huollettavaksi soveltuvia osia; anna huolto ammattilaisten suoritettavaksi. Varoitus Vähentääksenne tulipalon tai sähköiskun vaaraa ei laitetta saa altistaa sateelle tai kosteudelle. Laitetta ei saa altistaa roiskevedelle, eikä sen päälle saa asettaa mitään nesteellä täytettyjä esineitä, kuten maljakoita. Varoitus 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Älä käytä tätä laitetta veden läheisyydessä. 6. Puhdista ainoastaan kuivalla liinalla. 7. Älä aseta kaiuttimia lämpölähteiden, kuten lämpöpatterien, uunien tai muiden lämpöä tuottavien laitteiden (mukaanlukien vahvistimien), lähelle. 8. Käytä ainoastaan valmistajan mainitsemia kiinnityksiä / lisälaitteita. 9. Anna kaikki huoltotoimet valtuutettujen huollon ammattilaisten tehtäväksi. Huoltoa tarvitaan, kun yksikkö on jollain tavoin vaurioitunut, esimerkiksi kun virtajohto tai pistoke on vaurioitunut, nestettä on roiskunut laitteelle tai laitteen päälle on pudonnut jotakin, yksikkö on joutunut sateeseen tai kosteuteen, se ei toimi tavanomaisesti tai on päässyt putoamaan. 10. Varoitus Nämä huolto-ohjeet on tarkoitettu ainoastaan pätevän huoltohenkilökunnan käyttöön. Vähentääksesi sähköiskun vaaraa ei sinun tulisi suorittaa mitään muita kuin käyttöohjeessa olevia huoltotoimia, ellei sinulla ole näihin pätevyyttä.

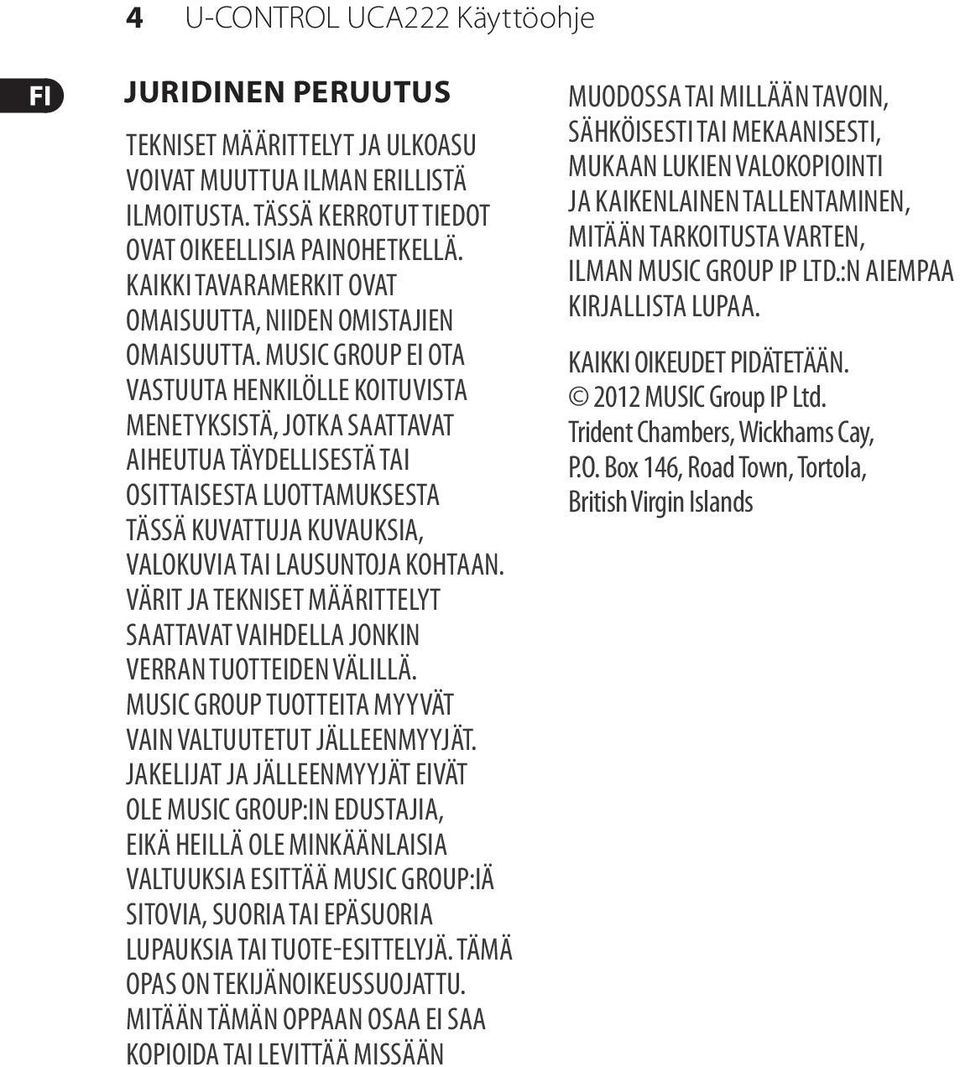

4 4 U-CONTROL UCA222 Käyttöohje JURIDINEN PERUUTUS TEKNISET MÄÄRITTELYT JA ULKOASU VOIVAT MUUTTUA ILMAN ERILLISTÄ ILMOITUSTA. TÄSSÄ KERROTUT TIEDOT OVAT OIKEELLISIA PAINOHETKELLÄ. KAIKKI TAVARAMERKIT OVAT OMAISUUTTA, NIIDEN OMISTAJIEN OMAISUUTTA. MUSIC GROUP EI OTA VASTUUTA HENKILÖLLE KOITUVISTA MENETYKSISTÄ, JOTKA SAATTAVAT AIHEUTUA TÄYDELLISESTÄ TAI OSITTAISESTA LUOTTAMUKSESTA TÄSSÄ KUVATTUJA KUVAUKSIA, VALOKUVIA TAI LAUSUNTOJA KOHTAAN. VÄRIT JA TEKNISET MÄÄRITTELYT SAATTAVAT VAIHDELLA JONKIN VERRAN TUOTTEIDEN VÄLILLÄ. MUSIC GROUP TUOTTEITA MYYVÄT VAIN VALTUUTETUT JÄLLEENMYYJÄT. JAKELIJAT JA JÄLLEENMYYJÄT EIVÄT OLE MUSIC GROUP:IN EDUSTAJIA, EIKÄ HEILLÄ OLE MINKÄÄNLAISIA VALTUUKSIA ESITTÄÄ MUSIC GROUP:IÄ SITOVIA, SUORIA TAI EPÄSUORIA LUPAUKSIA TAI TUOTE-ESITTELYJÄ. TÄMÄ OPAS ON TEKIJÄNOIKEUSSUOJATTU. MITÄÄN TÄMÄN OPPAAN OSAA EI SAA KOPIOIDA TAI LEVITTÄÄ MISSÄÄN MUODOSSA TAI MILLÄÄN TAVOIN, SÄHKÖISESTI TAI MEKAANISESTI, MUKAAN LUKIEN VALOKOPIOINTI JA KAIKENLAINEN TALLENTAMINEN, MITÄÄN TARKOITUSTA VARTEN, ILMAN MUSIC GROUP IP LTD.:N AIEMPAA KIRJALLISTA LUPAA. KAIKKI OIKEUDET PIDÄTETÄÄN MUSIC Group IP Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, British Virgin Islands

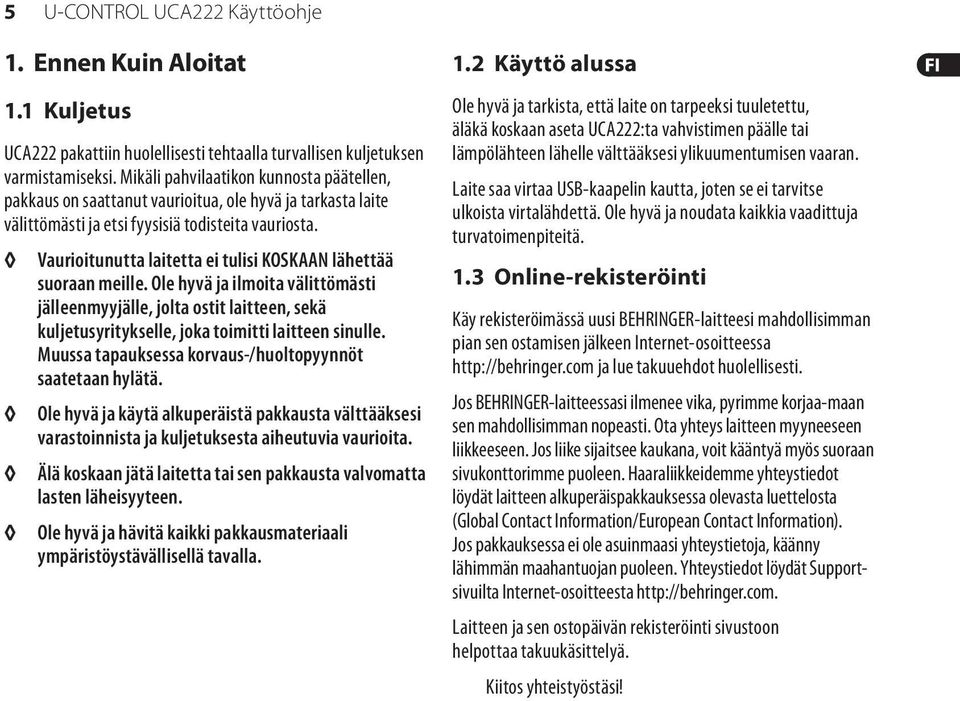

5 5 U-CONTROL UCA222 Käyttöohje 1. Ennen Kuin Aloitat 1.1 Kuljetus UCA222 pakattiin huolellisesti tehtaalla turvallisen kuljetuksen varmistamiseksi. Mikäli pahvilaatikon kunnosta päätellen, pakkaus on saattanut vaurioitua, ole hyvä ja tarkasta laite välittömästi ja etsi fyysisiä todisteita vauriosta. Vaurioitunutta laitetta ei tulisi KOSKAAN lähettää suoraan meille. Ole hyvä ja ilmoita välittömästi jälleenmyyjälle, jolta ostit laitteen, sekä kuljetusyritykselle, joka toimitti laitteen sinulle. Muussa tapauksessa korvaus-/huoltopyynnöt saatetaan hylätä. Ole hyvä ja käytä alkuperäistä pakkausta välttääksesi varastoinnista ja kuljetuksesta aiheutuvia vaurioita. Älä koskaan jätä laitetta tai sen pakkausta valvomatta lasten läheisyyteen. Ole hyvä ja hävitä kaikki pakkausmateriaali ympäristöystävällisellä tavalla. 1.2 Käyttö alussa Ole hyvä ja tarkista, että laite on tarpeeksi tuuletettu, äläkä koskaan aseta UCA222:ta vahvistimen päälle tai lämpölähteen lähelle välttääksesi ylikuumentumisen vaaran. Laite saa virtaa USB-kaapelin kautta, joten se ei tarvitse ulkoista virtalähdettä. Ole hyvä ja noudata kaikkia vaadittuja turvatoimenpiteitä. 1.3 Online-rekisteröinti Käy rekisteröimässä uusi BEHRINGER-laitteesi mahdollisimman pian sen ostamisen jälkeen Internet-osoitteessa ja lue takuuehdot huolellisesti. Jos BEHRINGER-laitteessasi ilmenee vika, pyrimme korjaa-maan sen mahdollisimman nopeasti. Ota yhteys laitteen myyneeseen liikkeeseen. Jos liike sijaitsee kaukana, voit kääntyä myös suoraan sivukonttorimme puoleen. Haaraliikkeidemme yhteystiedot löydät laitteen alkuperäispakkauksessa olevasta luettelosta (Global Contact Information/European Contact Information). Jos pakkauksessa ei ole asuinmaasi yhteystietoja, käänny lähimmän maahantuojan puoleen. Yhteystiedot löydät Supportsivuilta Internet-osoitteesta Laitteen ja sen ostopäivän rekisteröinti sivustoon helpottaa takuukäsittelyä. Kiitos yhteistyöstäsi!

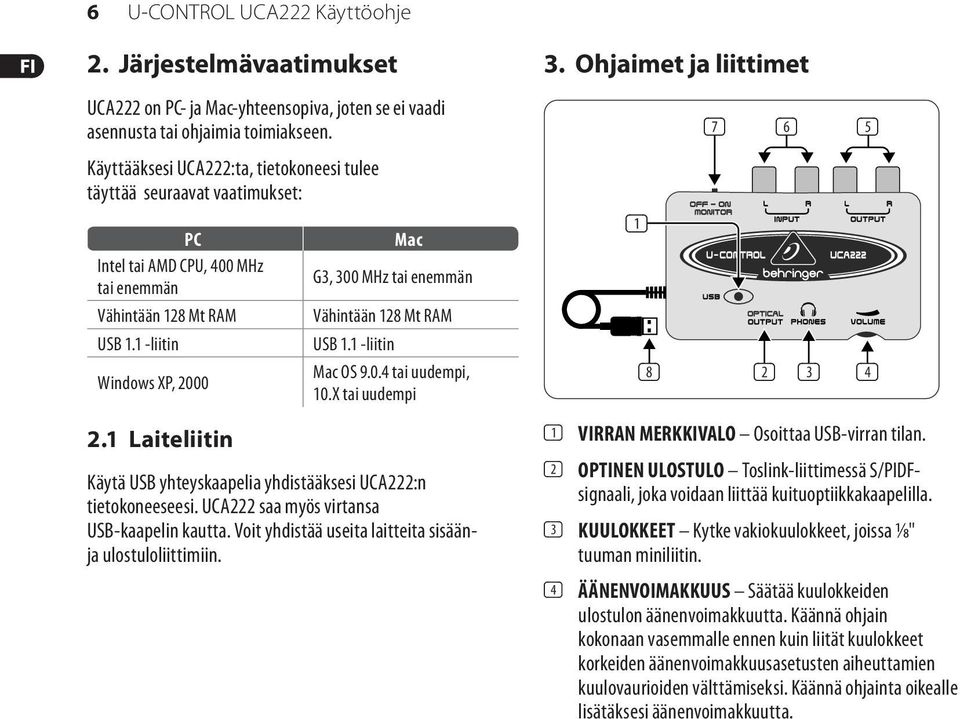

6 6 U-CONTROL UCA222 Käyttöohje 2. Järjestelmävaatimukset UCA222 on PC- ja Mac-yhteensopiva, joten se ei vaadi asennusta tai ohjaimia toimiakseen. Käyttääksesi UCA222:ta, tietokoneesi tulee täyttää seuraavat vaatimukset: PC Intel tai AMD CPU, 400 MHz tai enemmän Vähintään 128 Mt RAM USB 1.1 -liitin Windows XP, Laiteliitin Mac G3, 300 MHz tai enemmän Vähintään 128 Mt RAM USB 1.1 -liitin Mac OS tai uudempi, 10.X tai uudempi Käytä USB yhteyskaapelia yhdistääksesi UCA222:n tietokoneeseesi. UCA222 saa myös virtansa USB-kaapelin kautta. Voit yhdistää useita laitteita sisäänja ulostuloliittimiin. 3. Ohjaimet ja liittimet (1) (7) (6) (5) (8) (2) (3) (4) (1) VIRRAN MERKKIVALO Osoittaa USB-virran tilan. (2) OPTINEN ULOSTULO Toslink-liittimessä S/PIDFsignaali, joka voidaan liittää kuituoptiikkakaapelilla. (3) KUULOKKEET Kytke vakiokuulokkeet, joissa 1 8" tuuman miniliitin. (4) ÄÄNENVOIMAKKUUS Säätää kuulokkeiden ulostulon äänenvoimakkuutta. Käännä ohjain kokonaan vasemmalle ennen kuin liität kuulokkeet korkeiden äänenvoimakkuusasetusten aiheuttamien kuulovaurioiden välttämiseksi. Käännä ohjainta oikealle lisätäksesi äänenvoimakkuutta.

7 7 U-CONTROL UCA222 Käyttöohje (5) ULOSTULO Liitä kaiutinjärjestelmään käyttäen RCAkaapeleita seurataksesi audio-ulostuloa tietokoneelta. (6) SISÄÄNTULO Liitä haluttuun tallennussignaaliin käyttäen audiokaapeleita RCA-liittimillä. (7) OFF/ON-MONITORI MONITORIN kytkimen ollessa OFF-asennossa, kuulokkeiden ulostulo vastaanottaa signaalin tietokoneelta USB-portin kautta (samoin, kuin RCA-ulostuloliittimet). MONITORIN kytkimen ollessa ON-asennossa, kuulokkeet vastaanottavat signaalin liitettynä RCA-SISÄÄNTULOliittimiin. (8) USB-KAAPELI Lähettää tietoa tietokoneellesi ja tietokoneeltasi ja UCA222:ta. Se myös antaa laitteelle virran. 4. Ohjelmiston asennus Tämä laite ei vaadi erillistä asennusta tai ohjaimia, laite täytyy vain liittää PC- tai Mac-tietokoneeseesi. UCA222:n mukana toimitetaan ilmaisversio Audacity muokkausohjelmistosta sekä VST-liittimet, ASIO-ajurit ja useita ilmaisohjelmia. Huom. Kun UCA222:een on yhdistetty muita BEHRINGER-tuotteita, sisältyvät ohjelmistot saattavat vaihdella. Jos ASIO-ohjaimia ei ole mukana, voit ladata nämä internetsivultamme: behringer.com. 5. Peruskäyttö UCA222 tarjoaa helpon liittymän tietokoneesi, mikserin ja monitorijärjestelmän välille. Noudata näitä vaiheita peruskäytössä: 1) Liitä UCA222 tietokoneeseen liittämällä USB-kaapeli vapaaseen USB-porttiin. Virran merkkivalo syttyy automaattisesti. 2) Liitä nauhoitettava audiolähde, kuten mikseri, esivahvistin, jne. SISÄÄNTULON stereo-rca-liittimiin. 3) Liitä kuulokkeet 1/8" tuuman KUULOKKEliittimeen ja säädä äänenvoimakkuus oheisella ohjaimella. Voit myös seurata ulostuloa liittämällä virtakaiuttimet ULOSTULON stereo-rca-liittimiin. 4) Voit lähettää myös stereo-signaalia digitaalisessa audioformaatissa (S/PDIF) ulkoiseen nauhoituslaitteeseen OPTISEN ULOSTULON kautta, käyttäen Toslinkkuituoptiikkakaapelia.

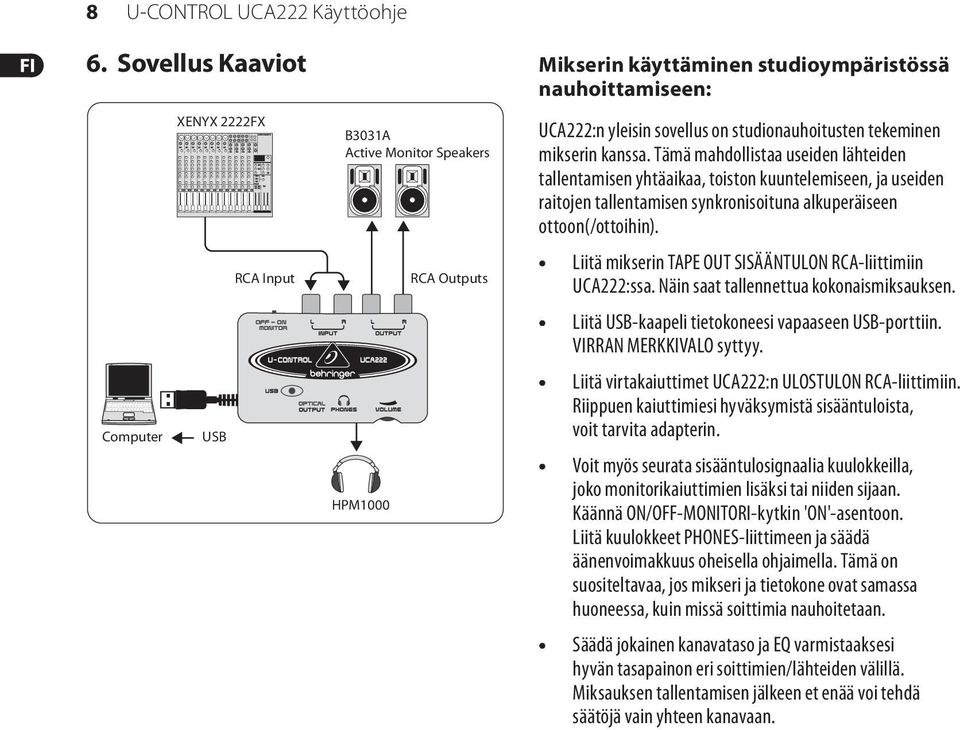

8 8 U-CONTROL UCA222 Käyttöohje 6. Sovellus Kaaviot Mikserin käyttäminen studioympäristössä nauhoittamiseen: Computer XENYX 2222FX USB RCA Input B3031A Active Monitor Speakers HPM1000 RCA Outputs UCA222:n yleisin sovellus on studionauhoitusten tekeminen mikserin kanssa. Tämä mahdollistaa useiden lähteiden tallentamisen yhtäaikaa, toiston kuuntelemiseen, ja useiden raitojen tallentamisen synkronisoituna alkuperäiseen ottoon(/ottoihin). Liitä mikserin TAPE OUT SISÄÄNTULON RCA-liittimiin UCA222:ssa. Näin saat tallennettua kokonaismiksauksen. Liitä USB-kaapeli tietokoneesi vapaaseen USB-porttiin. VIRRAN MERKKIVALO syttyy. Liitä virtakaiuttimet UCA222:n ULOSTULON RCA-liittimiin. Riippuen kaiuttimiesi hyväksymistä sisääntuloista, voit tarvita adapterin. Voit myös seurata sisääntulosignaalia kuulokkeilla, joko monitorikaiuttimien lisäksi tai niiden sijaan. Käännä ON/OFF-MONITORI-kytkin 'ON'-asentoon. Liitä kuulokkeet PHONES-liittimeen ja säädä äänenvoimakkuus oheisella ohjaimella. Tämä on suositeltavaa, jos mikseri ja tietokone ovat samassa huoneessa, kuin missä soittimia nauhoitetaan. Säädä jokainen kanavataso ja EQ varmistaaksesi hyvän tasapainon eri soittimien/lähteiden välillä. Miksauksen tallentamisen jälkeen et enää voi tehdä säätöjä vain yhteen kanavaan.

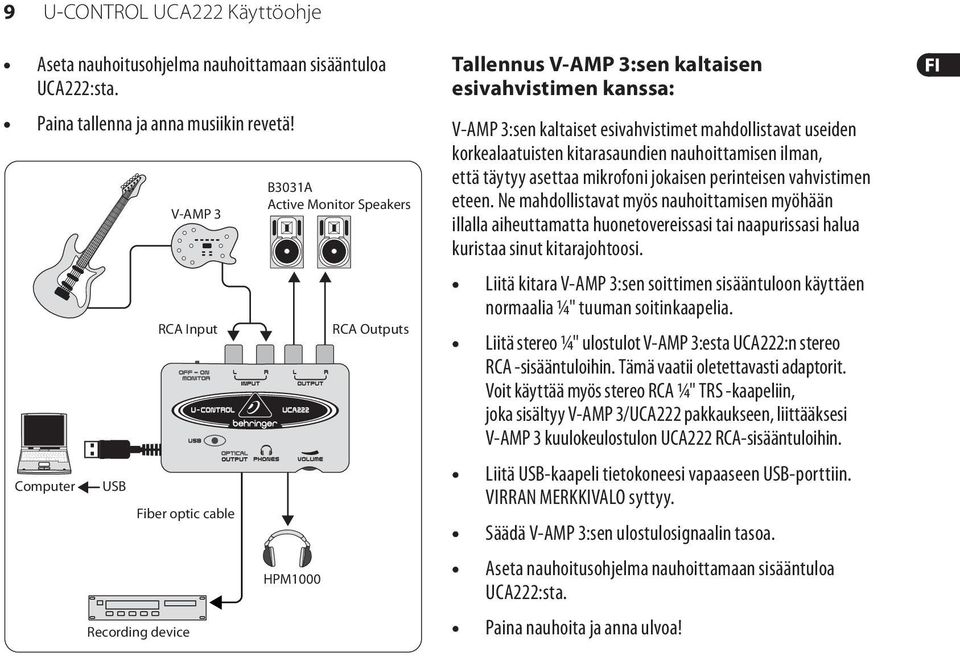

9 9 U-CONTROL UCA222 Käyttöohje Aseta nauhoitusohjelma nauhoittamaan sisääntuloa UCA222:sta. Paina tallenna ja anna musiikin revetä! Computer USB Recording device V-AMP 3 RCA Input Fiber optic cable B3031A Active Monitor Speakers HPM1000 RCA Outputs Tallennus V-AMP 3:sen kaltaisen esivahvistimen kanssa: V-AMP 3:sen kaltaiset esivahvistimet mahdollistavat useiden korkealaatuisten kitarasaundien nauhoittamisen ilman, että täytyy asettaa mikrofoni jokaisen perinteisen vahvistimen eteen. Ne mahdollistavat myös nauhoittamisen myöhään illalla aiheuttamatta huonetovereissasi tai naapurissasi halua kuristaa sinut kitarajohtoosi. Liitä kitara V-AMP 3:sen soittimen sisääntuloon käyttäen normaalia ¼" tuuman soitinkaapelia. Liitä stereo ¼" ulostulot V-AMP 3:esta UCA222:n stereo RCA -sisääntuloihin. Tämä vaatii oletettavasti adaptorit. Voit käyttää myös stereo RCA ¼" TRS -kaapeliin, joka sisältyy V-AMP 3/UCA222 pakkaukseen, liittääksesi V-AMP 3 kuulokeulostulon UCA222 RCA-sisääntuloihin. Liitä USB-kaapeli tietokoneesi vapaaseen USB-porttiin. VIRRAN MERKKIVALO syttyy. Säädä V-AMP 3:sen ulostulosignaalin tasoa. Aseta nauhoitusohjelma nauhoittamaan sisääntuloa UCA222:sta. Paina nauhoita ja anna ulvoa!

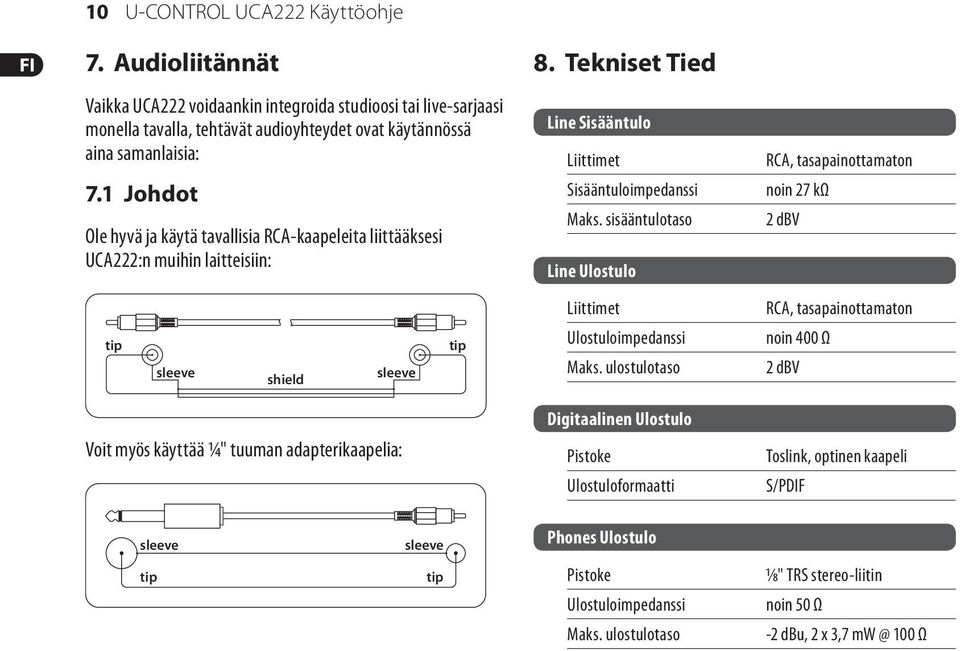

10 10 U-CONTROL UCA222 Käyttöohje 7. Audioliitännät Vaikka UCA222 voidaankin integroida studioosi tai live-sarjaasi monella tavalla, tehtävät audioyhteydet ovat käytännössä aina samanlaisia: 7.1 Johdot Ole hyvä ja käytä tavallisia RCA-kaapeleita liittääksesi UCA222:n muihin laitteisiin: tip sleeve shield sleeve Voit myös käyttää ¼" tuuman adapterikaapelia: tip 8. Tekniset Tied Line Sisääntulo Liittimet Sisääntuloimpedanssi Maks. sisääntulotaso Line Ulostulo Liittimet Ulostuloimpedanssi Maks. ulostulotaso Digitaalinen Ulostulo Pistoke Ulostuloformaatti RCA, tasapainottamaton noin 27 kω 2 dbv RCA, tasapainottamaton noin 400 Ω 2 dbv Toslink, optinen kaapeli S/PDIF sleeve sleeve Phones Ulostulo tip tip Pistoke Ulostuloimpedanssi Maks. ulostulotaso 1/8" TRS stereo-liitin noin 50 Ω -2 dbu, 2 x 3,7 100 Ω

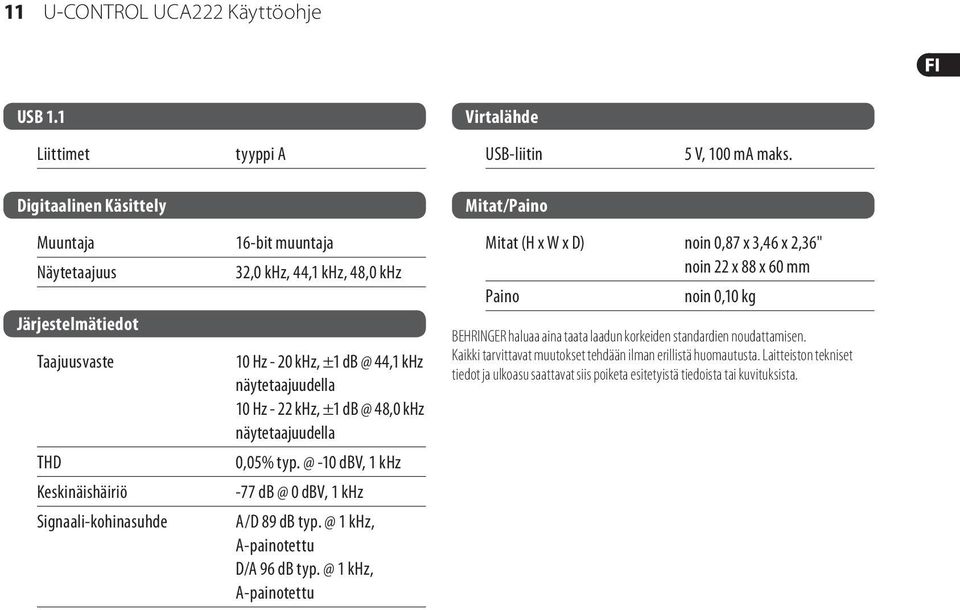

11 11 U-CONTROL UCA222 Käyttöohje USB 1.1 Virtalähde Liittimet tyyppi A USB-liitin 5 V, 100 ma maks. Digitaalinen Käsittely Muuntaja Näytetaajuus Järjestelmätiedot Taajuusvaste THD Keskinäishäiriö Signaali-kohinasuhde 16-bit muuntaja 32,0 khz, 44,1 khz, 48,0 khz 10 Hz - 20 khz, ±1 44,1 khz näytetaajuudella 10 Hz - 22 khz, ±1 48,0 khz näytetaajuudella 0,05% -10 dbv, 1 khz dbv, 1 khz A/D 89 db 1 khz, A-painotettu D/A 96 db 1 khz, A-painotettu Mitat/Paino Mitat (H x W x D) noin 0,87 x 3,46 x 2,36" noin 22 x 88 x 60 mm Paino noin 0,10 kg BEHRINGER haluaa aina taata laadun korkeiden standardien noudattamisen. Kaikki tarvittavat muutokset tehdään ilman erillistä huomautusta. Laitteiston tekniset tiedot ja ulkoasu saattavat siis poiketa esitetyistä tiedoista tai kuvituksista.
