FI Lmmitysveden suojausjrjestelm SorbOx Asennus Toiminta Kyttö Huolto SorbOx on vallankumouksellinen vesisuodatin energiatehokkaisiin lmmitysjrjestelmiin.

1 FI Lmmitysveden suojausjrjestelm SorbOx Asennus Toiminta Kyttö Huolto SorbOx on vallankumouksellinen vesisuodatin energiatehokkaisiin lmmitysjrjestelmiin. 4 toimintoa yhdess laitteessa: - Lmmitysveden demineralisointi est kalkkisaostumat - Kaasunerotin poistaa hapen ja kaasut kiertovedest - Anodisuojaus varmistaa optimaalisen lmmönsiirron - Magneettivirtaussuodatin pit lietteen ja ruostepartikkelit poissa kiertovedest

3 FI Sisltö Ongelma: korroosiota lmmitysjrjestelmss 4 Ratkaisu: Puhdas, turvallinen lmmitysvesi 5 6 Tiedot ja mitat 7 Huolto 8 Muuttua. Uusin versio löytyy

SU 4 Ongelma Korroosiotuotteiden muodostamat saostumat tukkivat lattialmmitysputket Stöventtiilit ja putket tukkeutuvat Korroosio syövytt lmmityskattiloita Lietekerrostumat Syöpyminen

jouduttiin aikaisemmin toteuttamaan muoviputkilla, jotka eivt olleet happitiiviit.

Venttiilit, liittimet, kiertovesipumput, ohjausyksiköt, automaattinen ilmanpoistin tai viallinen paisuntasiliö voivat kuitenkin aiheuttaa hapen psyn jrjestelmn.

Aikaisemmin korroosiota pyrittiin yleisimmin torjumaan kemiallisilla inhibiittoreilla.

Myös inhibiittoreiden oikean annostelun valvominen on aikaa viev ja kallista.

4 SU 4 Ongelma Korroosiotuotteiden muodostamat saostumat tukkivat lattialmmitysputket Stöventtiilit ja putket tukkeutuvat Korroosio syövytt lmmityskattiloita Lietekerrostumat Syöpyminen aiheuttaa vesivahinkoja Korroosiosta johtuva kaasunmuodostus aiheuttaa ylimrist melua Lmmön eptasainen jakautuminen lis energiankulutusta Kalkki Ruoste Lattialmmitysjrjestelmt jouduttiin aikaisemmin toteuttamaan muoviputkilla, jotka eivt olleet happitiiviit. Tekninen kehitys on mahdollistanut sen, ett lattialmmitysputket voidaan nykyn tehd lhes diffuusiotiiviiksi. Venttiilit, liittimet, kiertovesipumput, ohjausyksiköt, automaattinen ilmanpoistin tai viallinen paisuntasiliö voivat kuitenkin aiheuttaa hapen psyn jrjestelmn. Lmmitysveteen liuennut happi, liian alhainen ph-arvo sek veden lisntynyt shkönjohtavuus voivat aiheuttaa jrjestelmss korroosiota ja saostumisongelmia. Aikaisemmin korroosiota pyrittiin yleisimmin torjumaan kemiallisilla inhibiittoreilla. Usein kuitenkin oli todettava, ett halkeamissa tai lian tai ruosteen peittmiss kohdissa ei saavutettu aktiivista suojausta ja siksi ongelmaa ei kyetty ratkaisemaan tyydyttvsti. Myös inhibiittoreiden oikean annostelun valvominen on aikaa viev ja kallista. Myös lmmönvaihtimien kyttminen jrjestelmn erottamiseksi lmmitys- ja kattilapiireihin johtaa lopulta vain ongelman jakautumiseen kahteen osaan ilman ett saavutetaan aktiivista korroosiosuojausta. Nykyaikaiset lmmitysjrjestelmt ovat herkempi korroosiolle ja vesien sisltmille eppuhtauksille. Ruoste, kalkki ja saostumat vaurioittavat nykyaikaisia lmmitysjrjestelmi ja aiheuttavat merkittvi kustannuksia Suolapitoisuus µs Korroosio riippuu lmmitysveden happi- ja suolapitoisuudesta Raja-arvo VDI 2035 Raja-arvo VDI 2035 suolapitoinen vhsuolainen vhinen korroosio voimakas korroosio liuennuto 2

5 SU Ratkaisu Puhdas, turvallinen lmmitysvesi

SorbOx -suodatinkotelo erottaa vedest ruosteen

Kotelon alaosassa sijaitsevan voimakkaan

ruosteja lietehiukkaset eivt pse jrjestelmn.

Kierr tmn jlkeen vain kotelo auki ja huuhtele.

Kaasunpoistoon tarvitaan ainoastaan ELYSATOR

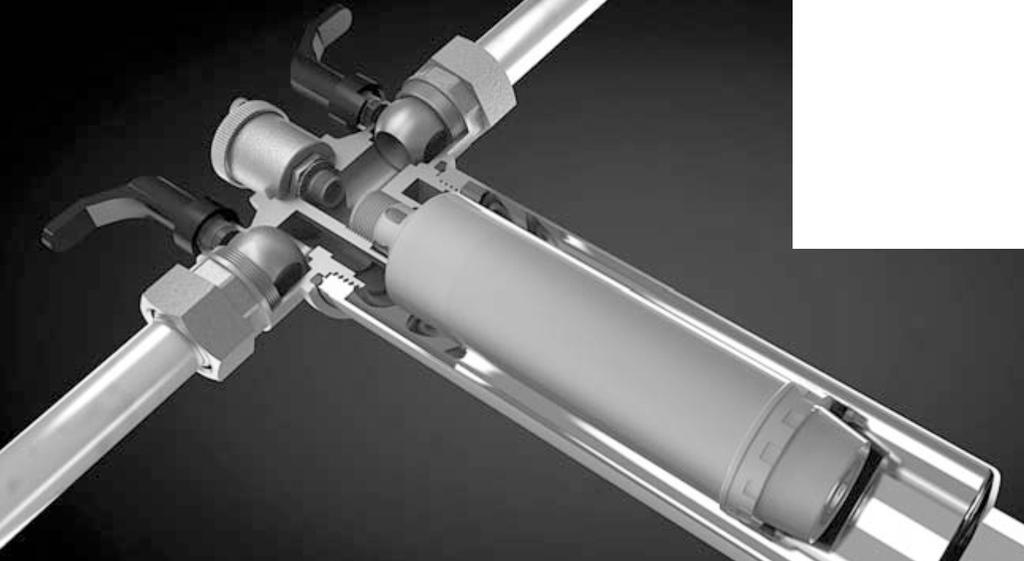

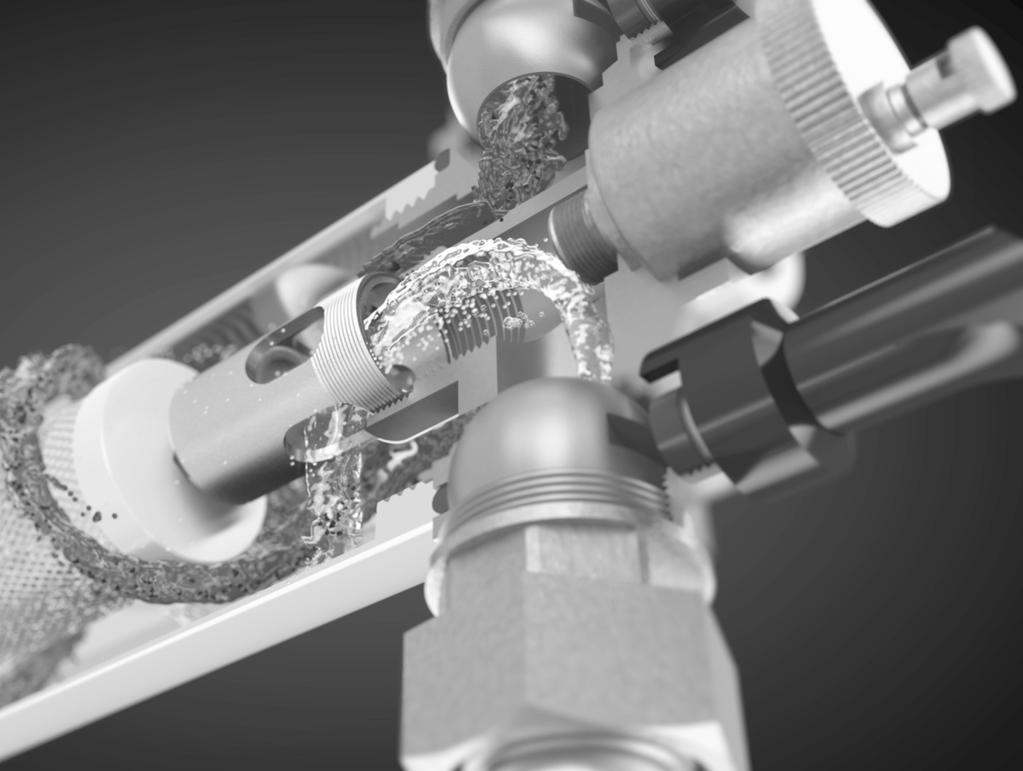

5 5 SU Ratkaisu Puhdas, turvallinen lmmitysvesi Ei ruostetta! SorbOx -suodatinkotelo erottaa vedest ruosteen ja lietteen aiheuttamatta tukoksia. Kotelon alaosassa sijaitsevan voimakkaan magneetin ja luonnollisen painovoiman avulla ruosteja lietehiukkaset eivt pse jrjestelmn. Aloita puhdistus sulkemalla venttiilit. Kierr tmn jlkeen vain kotelo auki ja huuhtele. Ei kaasuja! Kaasunpoistoon tarvitaan ainoastaan ELYSATOR -anodiyksikkö. Anodinen jrjestelm poistaa syövyttvt ja happamat kaasut uhrianodin aiheuttaman shkökemiallisen reaktion avulla. Jrjestelm erottaa ja kokoaa mikrokaasukuplat ja poistaa ne ilmanpoistoverkon kautta. SorbOx L -ratkaisu Ei kalkkia! Kyt suolanpoistoon PUROTAP -patruunaa. Se absorboi kaikki kiertoveteen liuenneet mineraalit muutamassa tunnissa, est kalkkikerrostumien muodostumisen ja hidastaa ruostumista.

6 Anodisuojaus Lietekerrostumien poisto Anodisuojaus Lietekerrostumien poisto Anodisuojaus Lietekerrostumien poisto Anodisuojaus Lietekerrostumien poisto SU 6 Asennus ptulovesiliitntn FMikrokuplat saadaan tehokkaimmin erotettua asentamalla SorbOx lmmitysjrjestelmn pmenovirtaukseen (tysi virtaus). Kiertvt eppuhtaudet suodattuvat pois hyvin myös menovirtauksen kautta. Rad. FBH Asennus laitepiiriin Jos happidiffuusion aiheuttaja on tiedossa (esim. lattialmmityspiiri), SorbOx voidaan integroida myös ko. piirin virtausjrjestelmn. Asennus sivuliitntn SorbOx voidaan asentaa sivuliitntn. Tllöin jrjestelmss tarvitaan myös virtausmittari. Mit vhisempi on osavirtaus, sit heikompi on kaasunpoiston ja suodatuksen teho. Vedenparannus toimii tehokkaasti 2 l/min minimivirtausnopeuksille asti. Asennus ppaluuvirtaukseen Jos lietteenkerj sijoitetaan etualalle, SorbOx voidaan asentaa ppaluuvirtaukseen. Uhrianodin avulla tapahtuva vedenparannus toimii myös paluuvirtauksessa. Mikrokuplat ovat tuskin tehokkaammin erotettavissa. SorbOx parantaa ekologisten, nykyaikaisten lmmitysjrjestelmien tehokkuutta ja luotettavuutta. Lmpöpumppujrjestelmt Kondenssikattilat Aurinkoenergiatuetut lmmitysjrjestelmt Lattia-, sein- ja kattolmmitysjrjestelmt Lmmön talteenotto Sistilojen ohjattu ilmastointi Green technology

Tiedot ja mitat SorbOx S/S (est ruosteen, kaasut) 180 Tekniset tiedot SorbOx S/SI L/LI Lpivirtaus Liitntkapasiteetti: Kyttöpaine

: < 3 m 3/h 1 < 6 bar < 90 C 7 SU 260 420 165 335 3 3 180 150 470 290 Painehviö kpa [ 100 kpa = 1 bar ] 90 80 70 60 50 40 30 20 10

Lpivirtausvastus SorbOx S/SI L/LI 0 1 2 3 4 5 Lpivirtaus m 3/h [ 1 m 3 = 1 000 l ] SorbOx -patruunan kapasiteetti: litraa

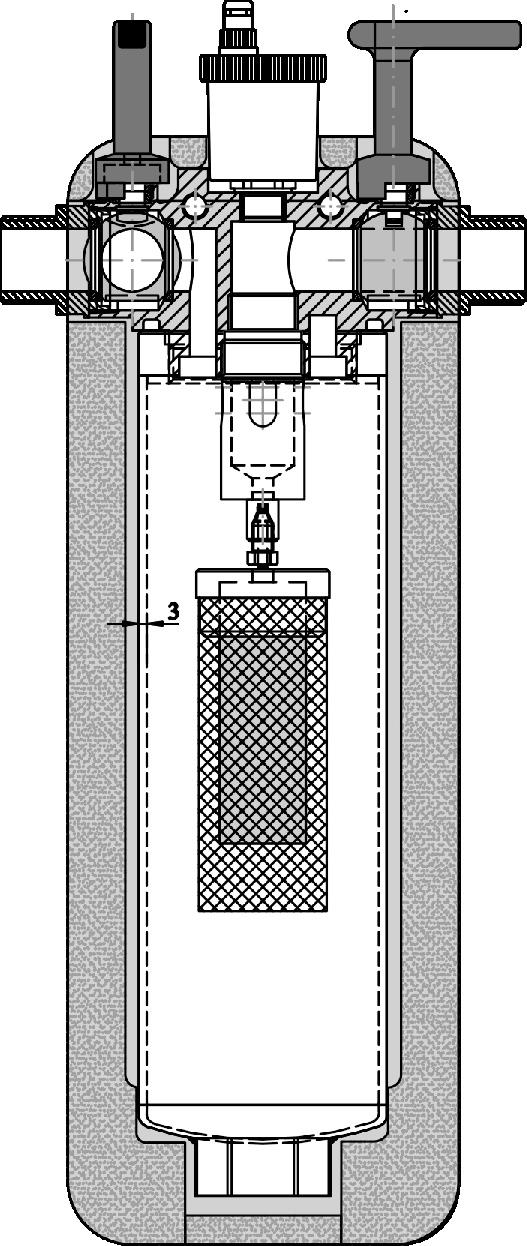

7 Tiedot ja mitat SorbOx S/S (est ruosteen, kaasut) 180 Tekniset tiedot SorbOx S/SI L/LI Lpivirtaus Liitntkapasiteetti: Kyttöpaine maks.: Lpötila maks.: < 3 m 3/h 1 < 6 bar < 90 C 7 SU Painehviö kpa [ 100 kpa = 1 bar ] SorbOx L/LI (est kalkin, ruosteen, kaasut) Jrjestelmveden shkönjohtavuus µs/cm Lpivirtausvastus SorbOx S/SI L/LI Lpivirtaus m 3/h [ 1 m 3 = l ] SorbOx -patruunan kapasiteetti: litraa demineralisoitua vett l 200 l 300 l 400 l 500 l Esimerkki 1 SorbOx -patruuna tuottaa toiminta-arvolla 350 µs/cm noin 125 litraa demineralisoitua vett 150 Esimerkki 2 SorbOx -patruuna tuottaa toiminta-arvolla 200 µs/cm noin 225 litraa demineralisoitua vett

SU 8 Yllpito SorbOx L -ratkaisu Demineralisointipatruuna Kiinnitetn

Kiertopumpun annetaan kydlmmitystoiminnolla 1-3 piv.

Lietteenkerin Tyhjennettv 1 x vuodessa tai tarpeen mukaan. 1. Sulje kumpikin kuulaventtiili 2.

Tarkista tiiviste 6. Kierr kuppi jlleen kiinni 7.

Avaa tulopuolen hana, kunnes ilma on poistunut 9.

Aaihdettava 3 vuoden vlein tai tarvittaessa. 1.

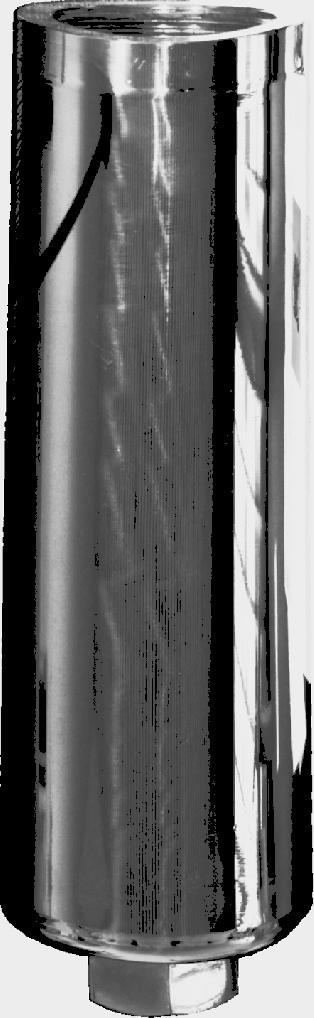

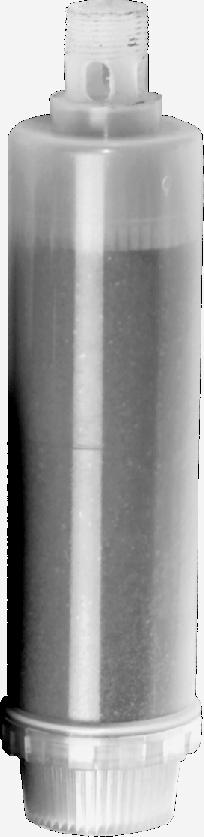

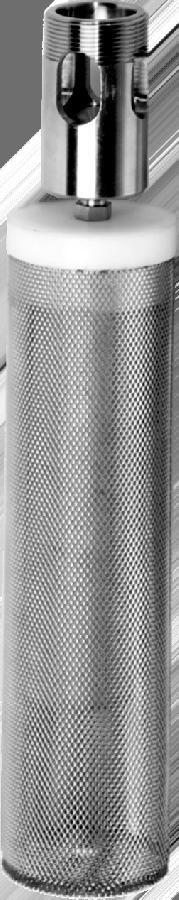

8 SU 8 Yllpito SorbOx L -ratkaisu Demineralisointipatruuna Kiinnitetn suoja-anodin sijaan suodatinphn ja asennetaan suodatinkuppi. Kiertopumpun annetaan kydlmmitystoiminnolla 1-3 piv. Suolan tyspoistoon 150 l vesijrjestelmiss tai jnnösmineraalien eliminointiin. Shkönjohtavuus on suositeltavaa tarkastaa jlkimittauksella. Lietteenkerin Tyhjennettv 1 x vuodessa tai tarpeen mukaan. 1. Sulje kumpikin kuulaventtiili 2. Kierr kuppi ulos 3. Irrota magneetti kupista 4. Huuhdo kuppi 5. Tarkista tiiviste 6. Kierr kuppi jlleen kiinni 7. Aseta magneetti paikalleen 8. Avaa tulopuolen hana, kunnes ilma on poistunut 9. Avaa poistopuolen hana Kaasunerottimella varustettu suoja-anodi Aaihdettava 3 vuoden vlein tai tarvittaessa. 1. Sulje kumpikin kuulaventtiili 2. Kierr kuppi ulos 3. Kierr suoja-anodi irti 4. Kierr uusi suoja-anodi kiinni 5. Tarkista tiiviste 6. Kierr kuppi jlleen kiinni 7. Avaa tulopuolen hana, kunnes ilma on poistunut 8. Avaa poistopuolen hana swiss made 1017
