1 POLAR IrDA USB 2.0 adapteri ja Bridge-ajuri Käyttöohje

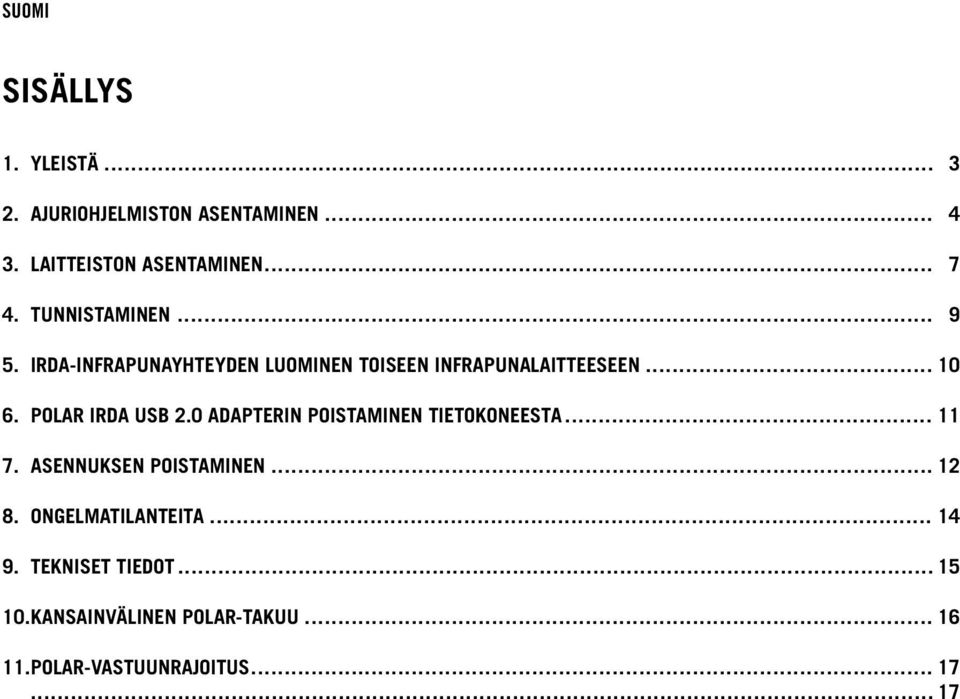

2 SISÄLLYS 1. YLEISTÄ AJURIOHJELMISTON ASENTAMINEN LAITTEISTON ASENTAMINEN TUNNISTAMINEN IRDA-INFRAPUNAYHTEYDEN LUOMINEN TOISEEN INFRAPUNALAITTEESEEN POLAR IRDA USB 2.0 ADAPTERIN POISTAMINEN TIETOKONEESTA ASENNUKSEN POISTAMINEN ONGELMATILANTEITA TEKNISET TIEDOT KANSAINVÄLINEN POLAR-TAKUU POLAR-VASTUUNRAJOITUS

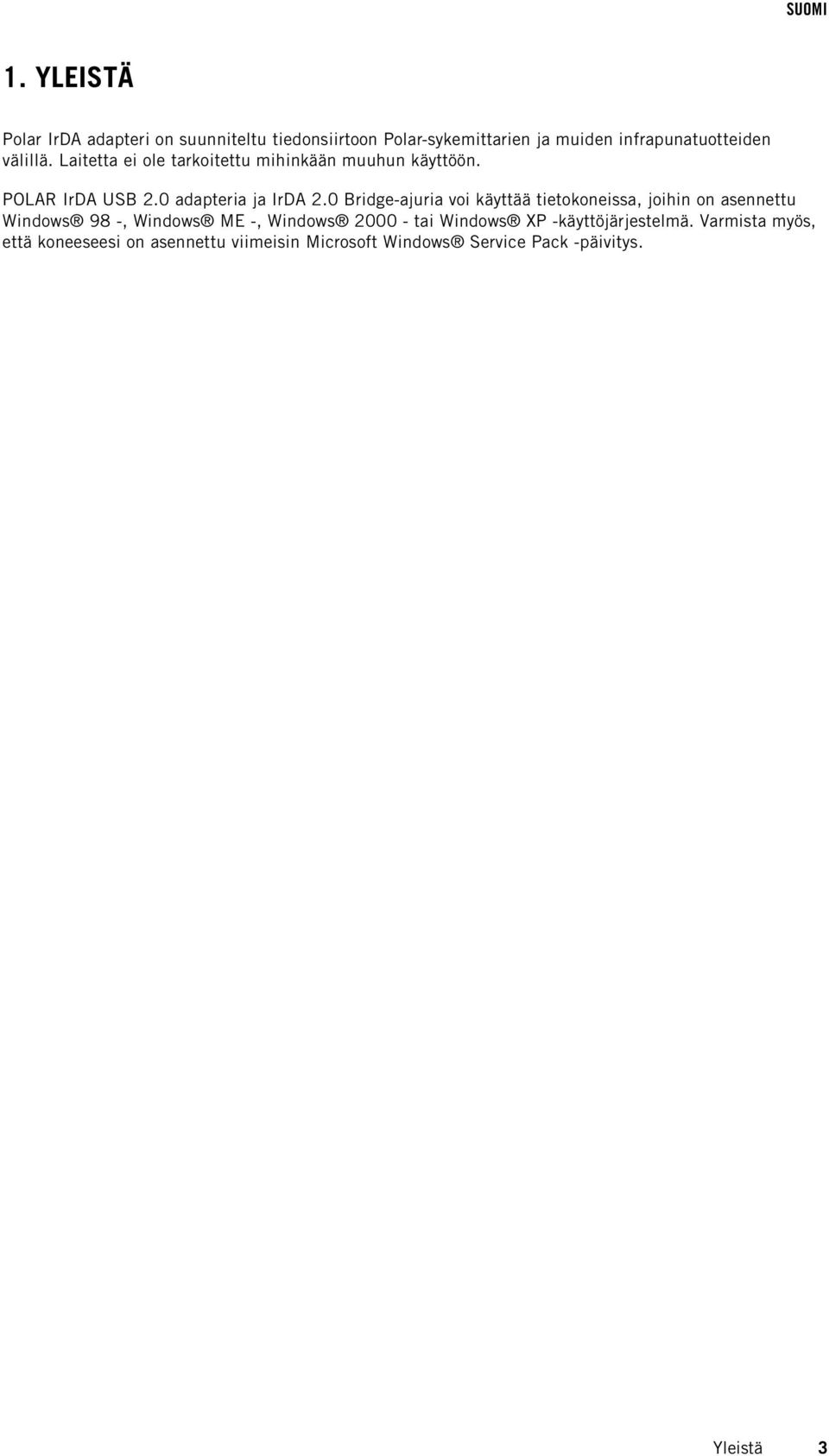

3 1. YLEISTÄ Polar IrDA adapteri on suunniteltu tiedonsiirtoon Polar-sykemittarien ja muiden infrapunatuotteiden välillä. Laitetta ei ole tarkoitettu mihinkään muuhun käyttöön. POLAR IrDA USB 2.0 adapteria ja IrDA 2.0 Bridge-ajuria voi käyttää tietokoneissa, joihin on asennettu Windows 98 -, Windows ME -, Windows tai Windows XP -käyttöjärjestelmä. Varmista myös, että koneeseesi on asennettu viimeisin Microsoft Windows Service Pack -päivitys. Yleistä 3

4 2. AJURIOHJELMISTON ASENTAMINEN Suosittelemme, että aloitat asentamalla USB 2.0 IrDA Bridge-ajurin. Ajurin asentaminen käynnistyy automaattisesti, kun painat OK-painiketta. Jos näin kuitenkaan ei tapahdu, avaa CD-ajurilevyke IR721 ja valitse Autorun (automaattinen asennus). Valitse Windows-käyttöjärjestelmässä kansio WinDriver ja setup.exe -tiedosto. Ohjeet tästä eteenpäin koskevat vain Windows-käyttöjärjestelmää. Asennuksen tapahtuessa automaattisesti näyttöön ilmestyy seuraava ponnahdusikkuna asennuksen alkamisen merkiksi: Napsauta Next (seuraava), niin pääset eteenpäin: Jos haluat valita tiedostojen asennuskansion, napsauta Browse (selaa) tai hyväksy ehdotettu kansio napsauttamalla Next (seuraava).: 4 Ajuriohjelmiston asentaminen

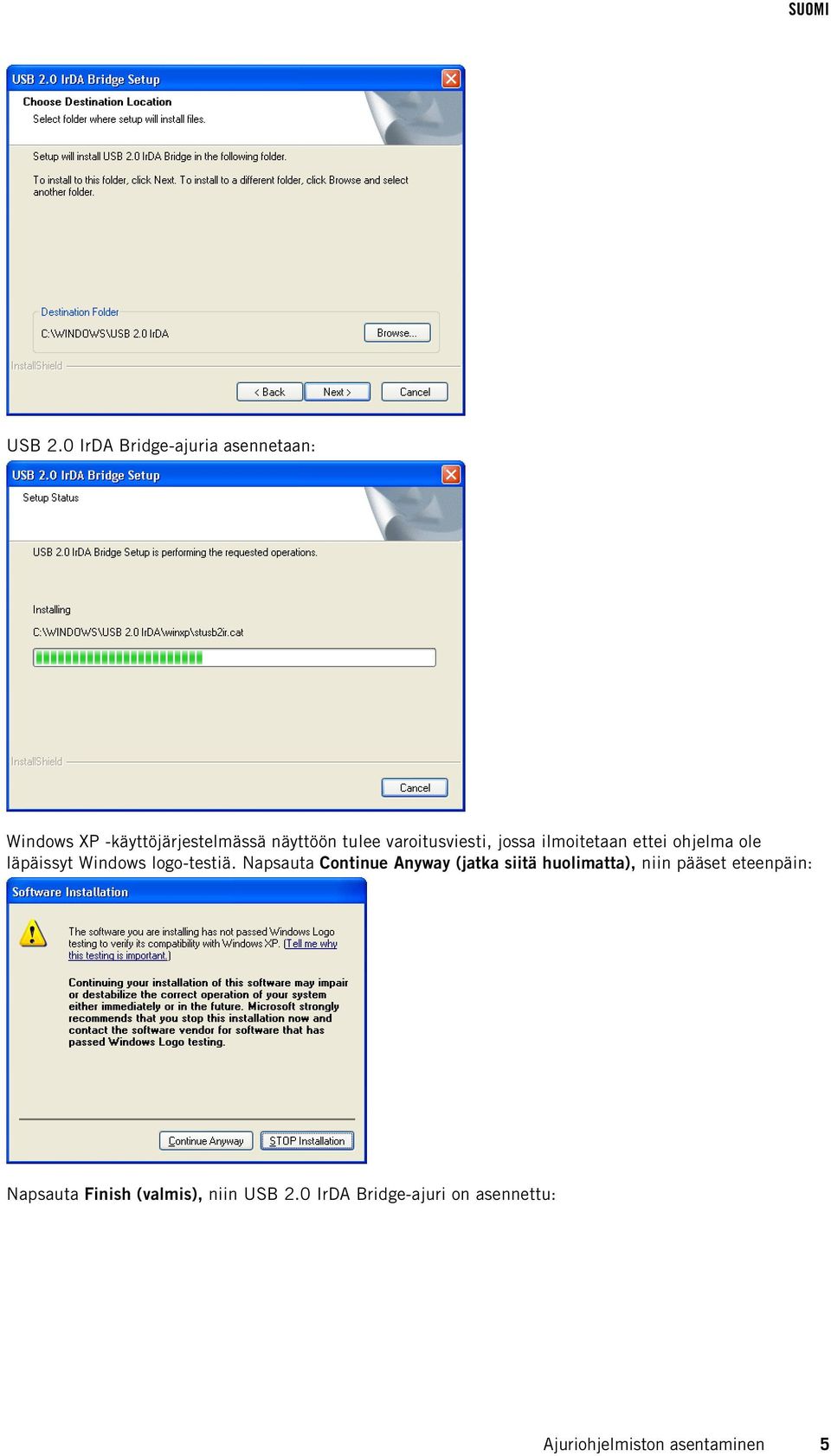

5 USB 2.0 IrDA Bridge-ajuria asennetaan: Windows XP -käyttöjärjestelmässä näyttöön tulee varoitusviesti, jossa ilmoitetaan ettei ohjelma ole läpäissyt Windows logo-testiä. Napsauta Continue Anyway (jatka siitä huolimatta), niin pääset eteenpäin: Napsauta Finish (valmis), niin USB 2.0 IrDA Bridge-ajuri on asennettu: Ajuriohjelmiston asentaminen 5

6 6 Ajuriohjelmiston asentaminen

7 3. LAITTEISTON ASENTAMINEN Kytke Polar IrDA USB 2.0 adapteri tietokoneesi USB-porttiin. Näet joko a) muutamia ponnahdusikkunoita hetken ajan, kun laitetta tunnistetaan (käyttäjän ei tarvitse tehdä mitään) TAI b) New Hardware Installation Wizard (Uuden laitteen asennustyökalu) käynnistyy automaattisesti. Tällöin Polar IrDA USB 2.0 adapterin kytkeminen tietokoneeseen käynnistää myös ajurin asennuksen. Welcome to the Found New Hardware Wizard (Tervetuloa uuden laitteen asennustyökaluun) tulee näyttöön. Suosittelemme, että annat työkalun asentaa ajurin automaattisesti (vaikka olisit asentanut sen aiemmin). Työkalu alkaa etsimään USB 2.0 IrDA Bridge-ajuria: Jos et ole asentanut ajuria aiemmin, valitse tiedosto nyt ja napsauta Next (seuraava): Laitteiston asentaminen 7

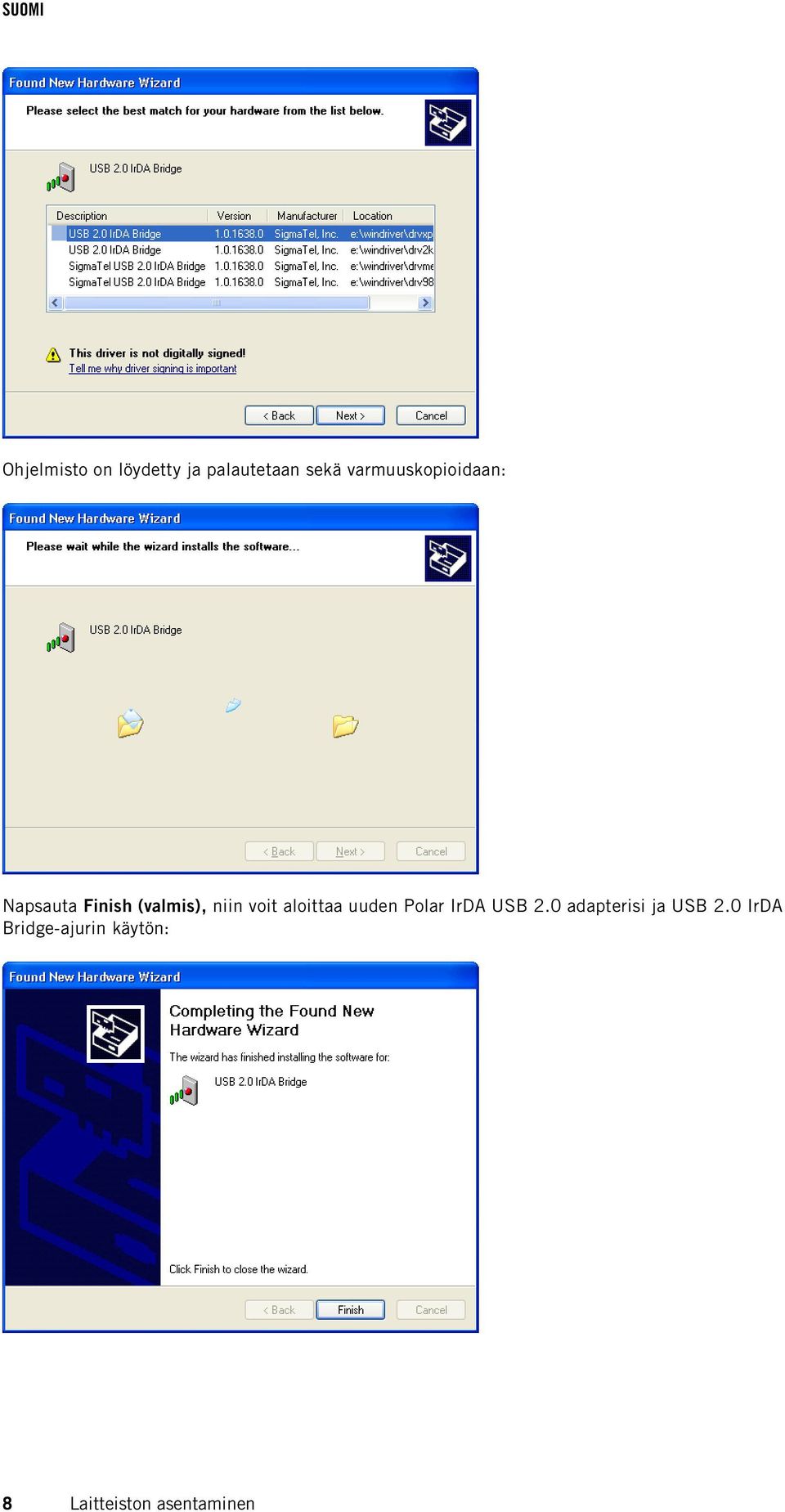

8 Ohjelmisto on löydetty ja palautetaan sekä varmuuskopioidaan: Napsauta Finish (valmis), niin voit aloittaa uuden Polar IrDA USB 2.0 adapterisi ja USB 2.0 IrDA Bridge-ajurin käytön: 8 Laitteiston asentaminen

9 4. TUNNISTAMINEN Polar IrDA USB 2.0 adapterin asennus on onnistunut, kun punainen LED-valo sovittimen kyljessä alkaa vilkkumaan. Voit tarkistaa asennuksen onnistumisen myös valitsemalla Control Panel (ohjauspaneeli)> System (järjestelmä)> Hardware (laitteisto)> Device Manager (laitehallinta). Jos ajurin asentaminen on onnistunut, 'Laitehallinnassa' ja 'Infrapunalaitteissa' näkyy nyt USB 2.0-IrDA-Bridge. Tunnistaminen 9

10 5. IRDA-INFRAPUNAYHTEYDEN LUOMINEN TOISEEN INFRAPUNALAITTEESEEN Kun olet varmistanut, että USB 2.0 IrDA adapteri on tunnistettu, aseta Polar-infrapunalaitteesi ja sen infrapunaikkuna metrin (39 tuumaa) sisälle sovittimen pään infrapunaikkunasta. Polar-laite tunnistetaan, jos se on korkeintaan 30 asteen kulmassa sovittimen infrapunaikkunaan nähden. Jätä vähintään 1 cm (0,4 tuumaa) tilaa laitteiden väliin. Työkalupalkkiin ilmestyy kuvake ja ponnahdusikkuna sen merkiksi, että adapteri tunnistaa sen toimintaetäisyydellä olevaa infrapunalaitetta: Kun laitteet ovat yhteydessä toisiinsa ja tiedonsiirto käynnissä, näet työkalupalkissa Data Transfer (Tiedonsiirto) -kuvakkeen. Kun liikutat hiiren kursorin kuvakkeen päälle, näet infrapunayhteyden nopeuden. Jos kuitenkin näet alla kuvatun Infrared Connection (infrapunayhteys) -kuvakkeen, laitteet ovat yhteydessä toisiinsa mutta tiedonsiirto ei ole käynnissä. Kun Infrared Connection (infrapunayhteys) -kuvake ilmestyy työkalupalkkiin, Wireless Link (langaton verkkoyhteys) -kuvake ilmestyy työpöydällesi: 10 IrDA-infrapunayhteyden luominen toiseen infrapunalaitteeseen

11 6. POLAR IRDA USB 2.0 ADAPTERIN POISTAMINEN TIETOKONEESTA Kun haluat poistaa Polar IrDA USB 2.0 adapterin tietokoneestasi turvallisesti, napsauta Safely Remove Hardware (poista laite turvallisesti) -kuvaketta: Valitse sitten Poista laite USB 2.0 IrDA Bridge turvallisesti. Kun viesti Safe To remove Hardware (laitteiston poistaminen on turvallista) ilmestyy näkyviin, Polar IrDA USB 2.0 adapterin voi poistaa tietokoneesta turvallisesti: Polar IrDA USB 2.0 adapterin poistaminen tietokoneesta 11

12 7. ASENNUKSEN POISTAMINEN Jos haluat poistaa Polar USB 2.0 IrDA Bridge-ajurin tietokoneeltasi, asenna CD-levyke tietokoneeseesi uudelleen ja asennuksen poistaminen käynnistyy automaattisesti. Napsauta Yes (kyllä), niin pääset eteenpäin: Ajuriohjelmistoa poistetaan tietokoneeltasi: Napsauta Finish (valmis), niin poistaminen on suoritettu: 12 Asennuksen poistaminen

13 Voit vaihtoehtoisesti valita Settings (asetukset) > Control Panel (ohjauspaneeli) > Add/Remove Program (lisää tai poista sovellus) ja poistaa Polar USB 2.0 IrDA Bridge-ajuri sovelluksen. Asennuksen poistaminen 13

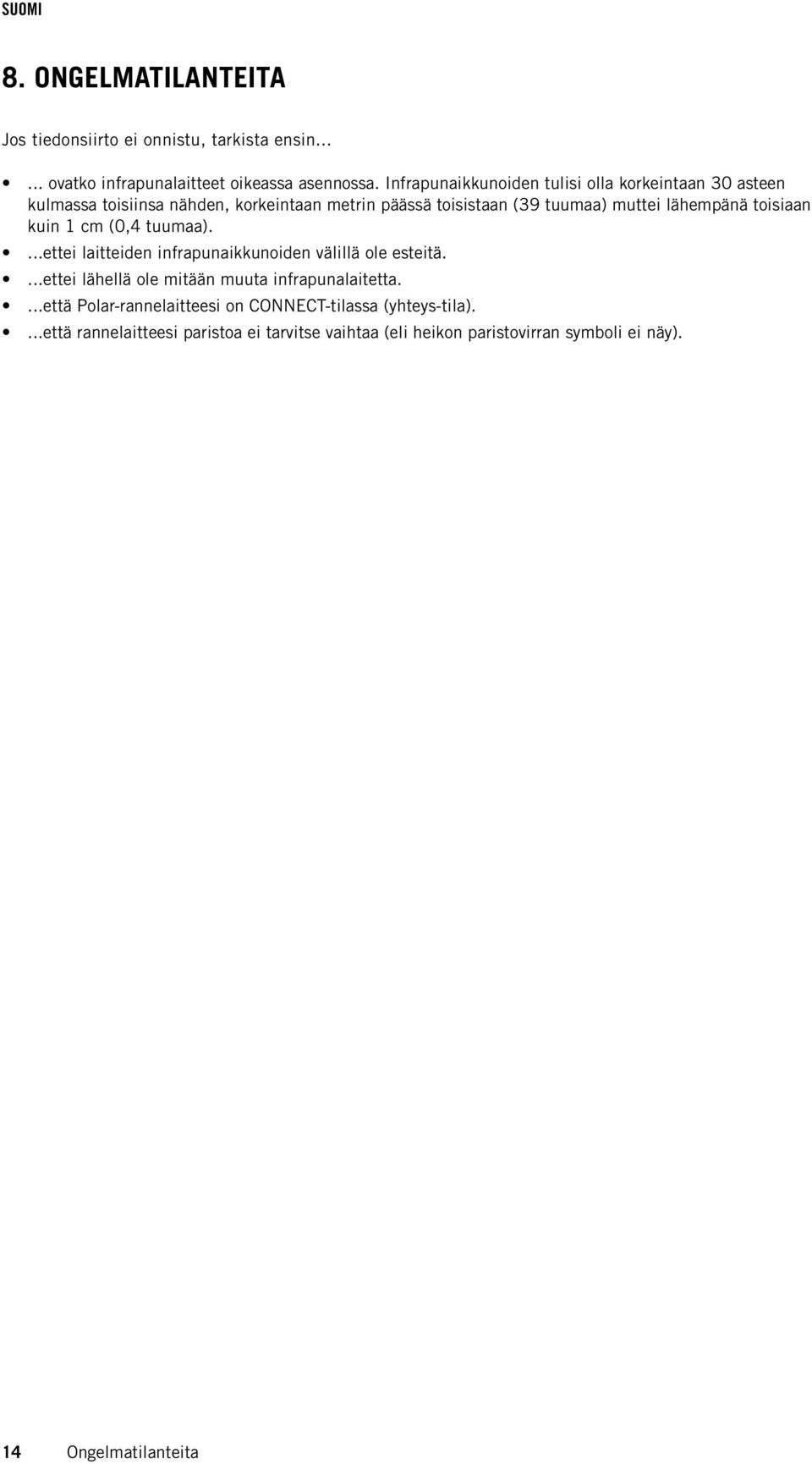

14 8. ONGELMATILANTEITA Jos tiedonsiirto ei onnistu, tarkista ensin ovatko infrapunalaitteet oikeassa asennossa. Infrapunaikkunoiden tulisi olla korkeintaan 30 asteen kulmassa toisiinsa nähden, korkeintaan metrin päässä toisistaan (39 tuumaa) muttei lähempänä toisiaan kuin 1 cm (0,4 tuumaa)....ettei laitteiden infrapunaikkunoiden välillä ole esteitä....ettei lähellä ole mitään muuta infrapunalaitetta....että Polar-rannelaitteesi on CONNECT-tilassa (yhteys-tila)....että rannelaitteesi paristoa ei tarvitse vaihtaa (eli heikon paristovirran symboli ei näy). 14 Ongelmatilanteita

15 9. TEKNISET TIEDOT Polar IrDA USB 2.0 adapteri Polar IrDA USB 2.0 adapteri ei ole vedenpitävä Yhdistetään suoraan tavallisen tai kannettavan tietokoneen USB-porttiin Suoraan USB-portista, ulkoista virtalähdettä ei tarvita. Tiedonsiirtonopeudet 9.6K, 19.2K, 38.4K, 57.6K, 115.2K, 4Mbps (FIR, FastIR-nopeus), 16Mbps (VFIR, Very FastIR -nopeus) maks. 30 astetta cm (0,4" - 39") Microsoft Windows 98SE/ME/2000/XP. Microsoft Windows Service Pack -päivitys suoritettava ennen asennusta. MAC-versiot 10.2 & 10.3 Käännetty Linux-versioille Kernel & RedHat & Debian Älä altista sitä kosteudelle tai käytä sitä ulkona. Toimintalämpötila: 0 C C / 32 F F Yhdistäminen Virtalähde Nopeus Lähetyskulma Lähetyksen kantama Käyttöjärjestelmävastaavuus Tämä laite on FCC sääntöjen osan 15 aliosan B / luokan B mukainen. Toiminnan pitää olla seuraavien kahden ehdon mukaista: 1. Tämä laite ei saa aiheuttaa haitallista häiriötä, ja 2. tämän laitteen tulee hyväksyä vastaanotettu häiriö, myös sellainen joka saattaa aiheuttaa ei toivottuja toimintoja. Tekniset tiedot 15

16 10. KANSAINVÄLINEN POLAR-TAKUU Tämä kansainvälinen Polar-takuu on Polar Electro Inc.:in myöntämä kuluttajille, jotka ovat hankkineet tämän tuotteen USA:sta tai Kanadasta. Tämä kansainvälinen Polar-takuu on Polar Electro Oy:n myöntämä kuluttajille, jotka ovat hankkineet tämän tuotteen muista maista kuin USA:sta tai Kanadasta. Polar Electro Oy / Polar Electro Inc. myöntää tämän tuotteen alkuperäiselle kuluttajalle/ostajalle kahden vuoden takuun ostopäivästä lukien. Takuu kattaa tuotteen raaka-aine- ja valmistusviat. Säilytä ostotosite tai leimattu Polar-asiakashuoltokortti todisteena tuotteen ostamisesta. Takuu ei korvaa vahinkoa, joka on aiheutunut tuotteen väärinkäytöstä, onnettomuuksista, valmistajan antamien ohjeiden laiminlyönnistä, sopimattomasta säilyttämisestä, kaupallisesta käytöstä tai rikkoutuneesta pakkauksesta. Takuu ei kata mitään vikoja, menetyksiä, kuluja tai maksuja, suoria, epäsuoria tai satunnaisia, välillisiä tai erityisiä, jotka saavat alkunsa tuotteesta tai voidaan yhdistää tuotteeseen. Takuuaikana viallinen tuote korjataan tai vaihdetaan uuteen veloituksetta valtuutetussa huoltopisteessä. Tämä takuu ei vaikuta kuluttajan voimassa olevien asianmukaisten kansallisten lakien mukaisiin oikeuksiin eikä osto- tai kauppasopimukseen perustuviin kuluttajan oikeuksiin myyjään nähden. Polar-tuotteet ovat elektronisia laitteita ja kuuluvat Euroopan parlamentin ja neuvoston sähkö- ja elektronisten laitteiden jätteiden käsittelyä (WEEE) koskevan direktiivin 2002/96/EY piiriin. EU-maissa nämä tuotteet on määräysten mukaisesti hävitettävä erikseen. Polar suosittelee minimoimaan jätteistä ympäristölle ja ihmiselle aiheutuvat haitat myös EU:n ulkopuolisissa maissa noudattamalla paikallisia jätteidenkäsittelymääräyksiä ja hyödyntämällä elektronisten laitteiden lajittelua mahdollisuuksien mukaan. Copyright 2006 Polar Electro Oy, FIN KEMPELE, Suomi. Polar Electro Oy on ISO 9001:2000 -sertifioitu yritys. Kaikki oikeudet pidätetään. Tämän käyttöohjeen mitään osaa ei saa käyttää tai jäljentää missään muodossa tai millään tavoin ilman Polar Electro Oy:n ennalta myöntämää kirjallista lupaa. 16 Kansainvälinen Polar-takuu

17 11. POLAR-VASTUUNRAJOITUS Tämän käyttöohjeen sisältö on tarkoitettu vain tiedoksi. Ohjeessa kuvattuja tuotteita saatetaan muuttaa ilman ennakkoilmoitusta, koska valmistaja jatkaa tuotteiden kehittämistä. Polar Electro Inc./Polar Electro Oy ei esitä mitään väitteitä tai myönnä mitään takuita tähän käyttöohjeeseen liittyen tai tässä ohjeessa kuvattuihin tuotteisiin. Polar Electro Oy / Polar Electro Inc. ei ole velvollinen korvaamaan mitään vahinkoja, tappioita, kuluja tai kustannuksia, mukaan luettuina välittömät, epäsuorat, satunnaiset, välilliset tai erityiset kulut, jotka aiheutuvat tämän aineiston tai tässä kuvattujen tuotteiden käytöstä tai jotka liittyvät tämän aineiston tai tässä kuvattujen tuotteiden käyttöön. Valmistaja: Polar Electro Oy, Professorintie 5, KEMPELE,, Puh.: , Faksi: , Polar-vastuunrajoitus 17
